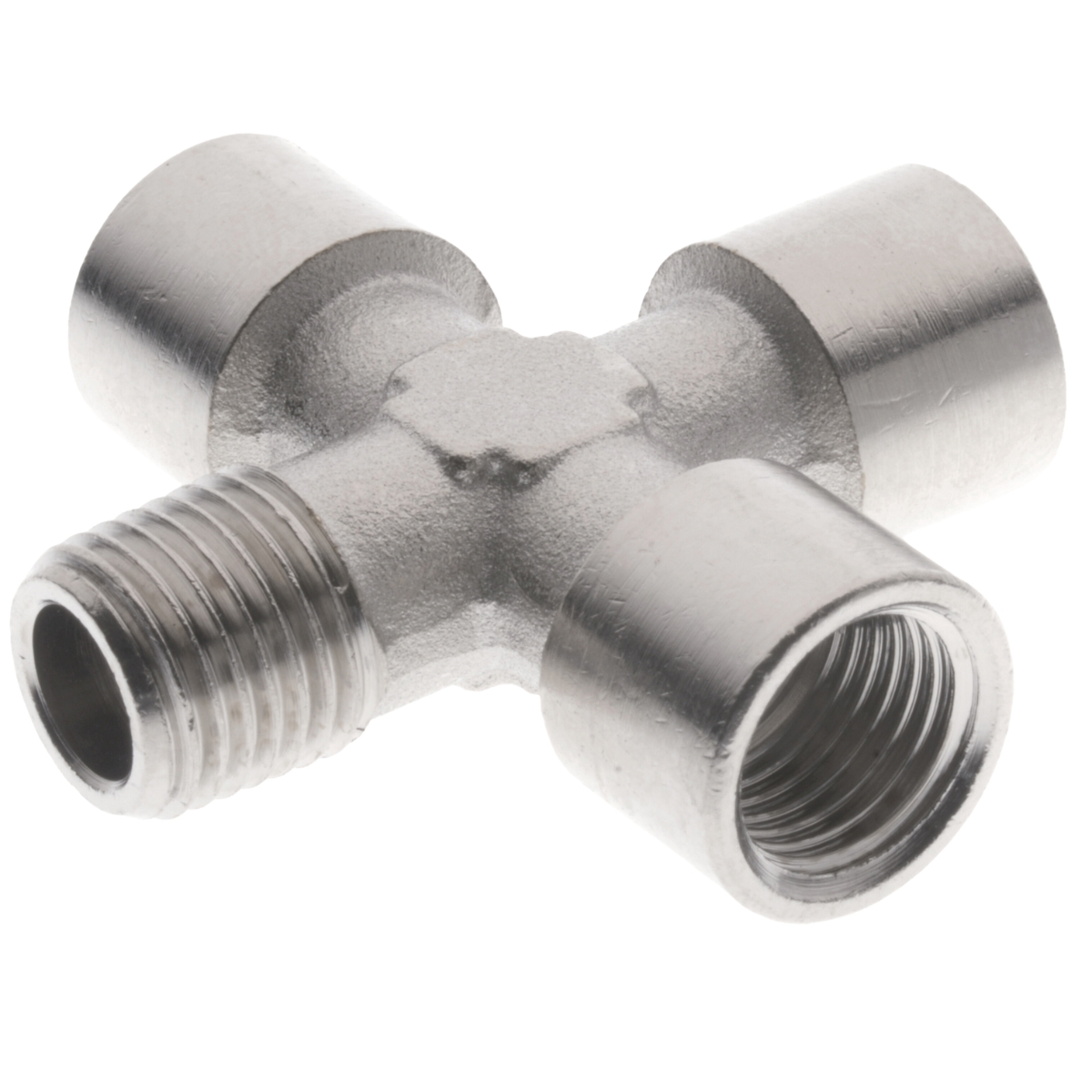

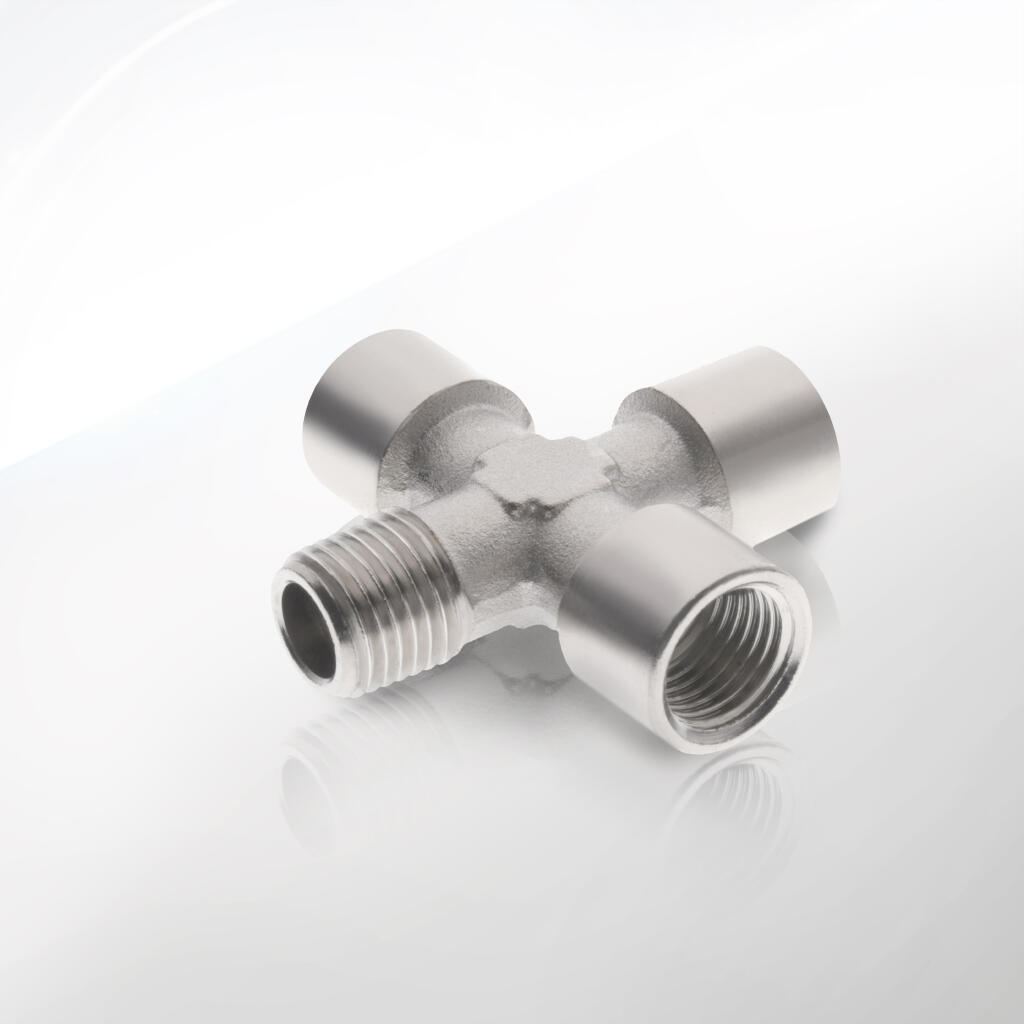

Czwórniki gwintowane WWWZ mosiądz niklowany seria 80.0302

Czwórnik gwintowany ZWWW to wysokiej jakości łącznik czterodrogowy (tzw. krzyżak gwintowany) wykonany z mosiądzu niklowanego, zaprojektowany i produkowany przez CPP PREMA – cenionego producenta armatury pneumatycznej. Element ten służy do rozdzielania lub łączenia czterech odcinków instalacji w jednym węźle, zapewniając solidne i szczelne połączenie gwintowane. Czwórniki z serii CPP PREMA 80.0302 cechują się równymi średnicami wszystkich przyłączy (tzw. cross equal) oraz konfiguracją ZWWW – co oznacza, że posiadają trzy gwinty wewnętrzne (GW) i jeden gwint zewnętrzny (GZ) o tym samym wymiarze nominalnym. Na przykład model z gwintami G1/4 ma trzy porty wewnętrzne 1/4" i jeden port zewnętrzny 1/4", co zapisuje się jako 3x G1/4 GW – G1/4 GZ, mosiądz niklowany. Dostępne warianty obejmują standardowe rozmiary calowe: G1/8, G1/4, G3/8 oraz G1/2, pokrywając większość typowych zastosowań w pneumatyce i instalacjach przemysłowych.

Czwórniki gwintowane serii 80.0302 są częścią kategorii armatury gwintowanej oferowanej przez CPP PREMA, co gwarantuje ich pełną integrację z innymi elementami systemów sprężonego powietrza i hydraulicznych. Precyzyjne wykonanie gwintów zgodnie z normą ISO 228-1 (gwinty G – cylindryczne Whitwortha) zapewnia pełną kompatybilność z pozostałymi komponentami instalacji o gwintach BSPP. Każdy gwint – zarówno wewnętrzny, jak i zewnętrzny – jest starannie nacięty, dzięki czemu czwórnik łatwo się wkręca i gwarantuje dobrą szczelność po prawidłowym uszczelnieniu połączenia. Profil gwintu G (o zarysie 55°) zapewnia dużą wytrzymałość mechaniczną i doskonałe dopasowanie elementów, minimalizując ryzyko wycieków czy poluzowania połączeń w trakcie eksploatacji.

Fakt, iż czwórnik posiada trzy gniazda (GN) i jedno czopowe przyłącze z gwintem zewnętrznym, daje mu przewagę w sytuacjach, gdzie jeden z odcinków instalacji wymaga wkręcenia bezpośrednio do urządzenia lub zbiornika. Gwint zewnętrzny umożliwia montaż czwórnika np. w wyjściu zbiornika ciśnieniowego lub korpusu zaworu, podczas gdy pozostałe trzy gwinty wewnętrzne pozwalają dołączyć kolejne komponenty (przewody, złączki, manometry czy zawory bezpieczeństwa). Dzięki temu czwórnik ZWWW jest niezwykle uniwersalnym rozdzielaczem – łączy w sobie funkcję trójnika i nypla jednocześnie, upraszczając konstrukcję instalacji. Zamiast stosować kombinację osobnego trójnika i złączki redukcyjnej, pojedynczy czwórnik spełnia rolę wielokrotnego rozgałęzienia, co redukuje liczbę połączeń, a tym samym potencjalnych miejsc nieszczelności.

Jakość wykonania czwórników CPP PREMA stoi na bardzo wysokim poziomie. Korpus wykonany jest z wysokogatunkowego mosiądzu (stop miedzi z cynkiem) pokrytego warstwą niklu, co nadaje powierzchni charakterystyczny srebrzysty połysk i zabezpiecza materiał przed korozją oraz utlenianiem. Mosiądz zapewnia solidność konstrukcji i odporność na obciążenia mechaniczne, jednocześnie będąc materiałem stosunkowo lekkim i plastycznym – co jest korzystne przy uszczelnianiu gwintów (gwint mosiężny delikatnie dopasowuje się pod wpływem dokręcania, tworząc szczelną spoinę). Niklowanie natomiast zwiększa twardość powierzchni i chroni mosiądz przed czynnikami zewnętrznymi, takimi jak wilgoć czy kontakt z mediami o właściwościach korozyjnych. W efekcie czwórnik zachowuje estetyczny wygląd i funkcjonalność nawet po długim okresie użytkowania, nie pokrywając się nalotem ani śniedzią.

Czwórniki gwintowane ZWWW serii 80.0302 zostały zaprojektowane z myślą o bezpiecznym użytkowaniu w wymagających warunkach przemysłowych. Charakteryzują się wysoką odpornością ciśnieniową – w zależności od wielkości gwintu maksymalne dopuszczalne ciśnienie robocze wynosi od 50 bar (dla największego G1/2) do 150 bar (dla najmniejszego G1/8). Tak szeroki zakres świadczy o solidności wykonania i dużym marginesie bezpieczeństwa w typowych zastosowaniach. Nawet przy standardowych ciśnieniach roboczych rzędu 6–10 bar (np. w układach pneumatycznych) czwórnik pracuje z ogromnym zapasem wytrzymałości, co przekłada się na niezawodność i długą żywotność połączeń. Producent przewidział również ekstremalny zakres temperatur pracy – do +300°C – co oznacza, że element ten może być stosowany w instalacjach poddanych działaniu wysokich temperatur (np. w układach grzewczych czy parowych) bez utraty właściwości mechanicznych. Tak wysoka odporność temperaturowa jest możliwa dzięki właściwościom mosiądzu (niedużemu współczynnikowi pełzania w wysokich temp.) oraz trwałości powłoki niklowej, która nie topi się ani nie odpada w takim zakresie cieplnym. Czwórnik zachowuje parametry także w niskich temperaturach – mosiądz nie staje się kruchy aż do okolic -100°C, choć w praktyce przyjmuje się bezpieczny zakres od ok. -20°C (poniżej tej granicy trzeba uwzględnić, że w instalacjach mogą zamarzać media, a materiał podlega większym obciążeniom przy uderzeniach).

Wszystkie produkty CPP PREMA z serii 80.0302 przechodzą szczegółową kontrolę jakości, dzięki czemu użytkownik otrzymuje pewność, że każda sztuka spełnia restrykcyjne normy wykonania. Precyzja gwintów, zgodność materiałów z deklarowanymi specyfikacjami oraz staranne niklowanie – to wszystko składa się na finalny wyrób spełniający oczekiwania profesjonalistów. Czwórniki posiadają gładkie powierzchnie czołowe i krawędzie, bez zadziorów czy ostrych miejsc, co ułatwia montaż i zapewnia szczelność (brak rys mogących tworzyć kanały przecieku przy uszczelnieniu). Kompaktowa budowa jest kolejnym atutem – czwórnik ma kształt zbliżony do sześcianu z wystającym króćcem gwintowanym z jednej strony. Dzięki temu zajmuje mało miejsca w instalacji, co bywa istotne w ciasnych szafkach sterowniczych czy zagęszczonych układach rurociągów. Dla ułatwienia montażu na części z gwintem zewnętrznym znajduje się nacięcie na klucz płaski (hex) – w przekroju jest to sześciokąt, który umożliwia pewne chwycenie kluczem i dokręcenie elementu z odpowiednim momentem. Rozmiar tego sześciokąta (CH) jest dostosowany do wielkości gwintu (np. dla G1/2 wynosi on 20 mm, dla G1/4 – 13 mm), co pozwala na użycie standardowych narzędzi bez ryzyka uszkodzenia czwórnika.

Czwórniki gwintowane ZWWW z mosiądzu niklowanego znajdują szerokie zastosowanie w różnych dziedzinach przemysłu oraz instalacjach technicznych. Przede wszystkim są one kluczowymi elementami w pneumatyce, gdzie służą do rozdzielania i łączenia przewodów sprężonego powietrza. W typowej instalacji pneumatycznej czwórnik pozwala na wyprowadzenie trzech oddzielnych gałęzi z jednego źródła zasilania powietrzem. Przykładowo, z głównej magistrali sprężonego powietrza można poprzez czwórnik rozgałęzić medium do trzech różnych maszyn lub narzędzi pneumatycznych naraz. Takie rozwiązanie znacznie upraszcza budowę układu, eliminując konieczność stosowania wielu trójników – jedno zwarte połączenie krzyżowe zastępuje kilka połączeń szeregowych, redukując spadki ciśnienia i straty przepływu.

Rozdział powietrza za pomocą czwórnika jest szczególnie przydatny w systemach, gdzie istotne jest zasilenie kilku odbiorników z jednego punktu centralnego. Czwórniki PREMA 80.0302 z racji swojej konfiguracji (3x gwint wewnętrzny + 1x gwint zewnętrzny) idealnie nadają się np. do montażu na zbiornikach sprężonego powietrza lub kolektorach pneumatycznych. Gwint zewnętrzny czwórnika można wkręcić bezpośrednio w zawór kulowy spustu powietrza z kompresora lub w wyjście z butli, a następnie do trzech gwintów wewnętrznych podłączyć: manometr (do odczytu ciśnienia), presostat lub czujnik ciśnienia (do automatycznej kontroli), zawór bezpieczeństwa (chroniący przed przekroczeniem ciśnienia) oraz ewentualnie linię zasilającą dalszą instalację warsztatową. Oczywiście czwórnik ma tylko trzy porty wewnętrzne, więc zwykle dobiera się zestaw trzech z tych czterech wymienionych elementów według potrzeb – jednak dzięki czwórnikowi wszystkie te elementy montuje się kompaktowo w jednym miejscu na zbiorniku. Takie scentralizowane podłączenie zwiększa bezpieczeństwo (wszystkie istotne urządzenia kontrolne są połączone jednym krótkim odcinkiem) oraz ułatwia serwis (wszystko jest zgrupowane, więc kontrola i wymiana elementów jest wygodniejsza).

Innym obszarem zastosowania czwórników ZWWW jest budowa układów sterowania pneumatycznego w maszynach. W szafach sterowniczych często prowadzi się wiele przewodów powietrznych do zaworów rozdzielających, siłowników itp. Czwórnik może posłużyć jako mały rozdzielacz, np. doprowadzamy powietrze sterujące do czwórnika, a z jego wyjść zasilamy trzy elektrozawory odpowiedzialne za różne sekcje maszyny. Zamiast ciągnąć trzy oddzielne przewody od głównej linii, możemy podejść jednym przewodem do czwórnika i następnie krótkimi odgałęzieniami obsłużyć poszczególne zawory. To redukuje długość przewodów, porządkuje układ i minimalizuje punktów potencjalnych nieszczelności. W razie potrzeby (np. późniejszej rozbudowy układu) wolny port czwórnika można zaślepić korkiem lub zostawić jako rezerwowy, nie wpływając na działanie pozostałych gałęzi.

Poza pneumatyką warsztatową i przemysłową, czwórniki gwintowane z mosiądzu niklowanego są z powodzeniem stosowane w instalacjach hydraulicznych niskiego i średniego ciśnienia oraz w instalacjach przesyłu różnych mediów ciekłych i gazowych. Odporność na ciśnienie rzędu kilkudziesięciu bar sprawia, że mogą one pracować w układach hydrauliki siłowej o niższych parametrach (np. w obwodach pomocniczych lub sterujących, gdzie ciśnienia nie przekraczają ~50–100 bar). Przykładowo w maszynach rolniczych lub budowlanych czwórnik może rozdzielić obwód sterowania hydraulicznego do kilku zaworów kontrolnych. Należy jednak pamiętać, że do typowej hydrauliki siłowej wysokociśnieniowej (np. 200–250 bar) preferowane są złącza stalowe – czwórniki mosiężne nadają się do zakresu określonego przez producenta (dla G1/4 max 100 bar, G1/2 max 50 bar), co pokrywa wiele lżejszych zastosowań, ale nie najwyższe ciśnienia spotykane w siłownikach hydraulicznych dużych mocy.

W branży wodociągowej i grzewczej czwórniki mosiężne również znajdują zastosowanie. Mosiądz niklowany jest materiałem neutralnym względem wody i większości typowych cieczy technologicznych, dzięki czemu czwórniki te można stosować w instalacjach sanitarnych (zimna i ciepła woda użytkowa, obiegi C.O., a nawet w instalacjach chłodniczych i klimatyzacyjnych). Czwórnik gwintowany 1/2" może pełnić rolę rozgałęzienia rur doprowadzających wodę w budynku – np. z jednej pionowej magistrali w ścianie rozdzielić wodę do trzech mieszkań na danym piętrze. Niklowana powierzchnia jest dopuszczona do kontaktu z wodą (choć, co warto zaznaczyć, w instalacjach wody pitnej zaleca się stosować elementy z atestem higienicznym i niską zawartością ołowiu – czwórniki CPP PREMA spełniają dyrektywę RoHS, ograniczającą zawartość ołowiu poniżej 0,1%, niemniej dedykowane armatura do wody pitnej często wykonywana jest ze specjalnych stopów bezołowiowych). W instalacjach grzewczych, gdzie obiegowa woda osiąga np. 80–90°C pod ciśnieniem 2–3 bar, czwórnik mosiężny sprawdzi się znakomicie. Jego odporność temperaturowa do 300°C oznacza też, że krótkotrwałe przeciążenia temperaturowe (np. gorąca para w przewodach odpowietrzających) nie uszkodzą elementu.

Czwórniki ZWWW są również wykorzystywane w instalacjach gazowych dla gazów technicznych i obojętnych. Mosiądz jest materiałem niemagnetycznym i nieiskrzącym, co ma znaczenie przy gazach palnych – dlatego w pewnych warunkach może być stosowany do rozgałęzień gazu ziemnego, propanu-butanu czy wodoru (z zastrzeżeniem przestrzegania przepisów i norm branżowych; do gazu ziemnego preferowane są połączenia lutowane lub skręcane z odpowiednimi certyfikatami, więc tu czwórnik musiałby posiadać dopuszczenie do gazu, jeśli ma być użyty w instalacji domowej). Bardziej powszechnie czwórniki z mosiądzu niklowanego spotyka się w instalacjach sprężonych gazów obojętnych – takich jak azot, argon, dwutlenek węgla – np. w systemach gaśniczych (tzw. instalacje ppoż. gazowe), w laboratoriach chemicznych czy w przemyśle spożywczym (do rozdziału CO₂ w instalacjach browarniczych, syfonach do napojów itp.). Ich metalowa konstrukcja i wysoka czystość powierzchni (nikiel jest dość obojętny chemicznie) sprawia, że nie wchodzą w reakcje z gazami i nie zanieczyszczają medium. W przypadku tlenu technicznego należy zachować ostrożność – mosiądz jest stosowany w armaturze tlenowej, ale wymaga bardzo czystej (odtłuszczonej) powierzchni bez śladów oleju, aby zapobiec ryzyku wybuchu. Czwórniki CPP PREMA, jeśli mają być wykorzystywane z tlenem, powinny zostać przed instalacją poddane procesowi odtłuszczania technicznego (usunięcia wszelkich olejów i smarów) oraz montowane z użyciem specjalnych taśm teflonowych do tlenu lub uszczelek z materiałów niepalnych.

Kolejnym zastosowaniem jest automatyka przemysłowa i pomiary. Czwórnik może służyć jako element do podłączenia aparatury pomiarowej. Przykładowo w układzie hydraulicznym można za pomocą czwórnika podłączyć do jednego punktu ciśnieniowego trzy urządzenia: manometr wskazówkowy (dla odczytu lokalnego), przetwornik ciśnienia (dla systemu sterowania PLC) oraz dodatkowy czujnik np. presostat progowy (dla celów bezpieczeństwa). Bez czwórnika konieczne byłoby szeregowe wpięcie tych urządzeń lub zastosowanie specjalnego kolektora – natomiast pojedynczy czwórnik ułatwia wykonanie takiego węzła pomiarowego. W przemyśle spotyka się go w panelach kontrolnych maszyn, gdzie na małej przestrzeni trzeba zgrupować kilka przyłączy procesowych.

Warsztaty i garaże również korzystają z czwórników gwintowanych – chociażby przy budowie systemów dystrybucji sprężonego powietrza od kompresora do kilku stanowisk roboczych. W sytuacji, gdy kompresor posiada jedno wyjście, a chcemy zasilić nim jednocześnie trzy narzędzia (np. podnośnik pneumatyczny, klucz udarowy i pistolet lakierniczy), możemy tuż przy kompresorze zamontować czwórnik: do jego gwintu zewnętrznego wkręcić szybkozłącze do wyjścia sprężarki, a w trzy gwinty wewnętrzne wkręcić krótkie odcinki węży zakończone szybkozłączami prowadzące do poszczególnych narzędzi. Pozwoli to uniknąć stosowania trójników i rozgałęzień “w szereg”, które mogłyby nierównomiernie rozdzielać ciśnienie. Każde stanowisko dostaje powietrze z tego samego punktu z jednakowym ciśnieniem zasilania. Dodatkowo, mając czwórnik, łatwo wpiąć w jeden z portów dodatkowy osprzęt – np. odwadniacz lub filtr powietrza – aby oczyszczać powietrze na wyjściu kompresora. Montuje się go wtedy między kompresorem a rozgałęzieniami, co jest proste dzięki jednej wolnej odnodze czwórnika.

W przemyśle chemicznym i farmaceutycznym czwórniki mosiężne niklowane mogą być stosowane w układach przesyłu cieczy i gazów procesowych, które nie reagują z mosiądzem ani niklem. Na przykład w pilotowych instalacjach doświadczalnych, gdzie często trzeba łączyć wiele rurek i przyrządów (pompy, zawory, kolumny, czujniki) w elastyczną konfigurację, czwórniki pozwalają na szybką rearanżację połączeń. Mogą pełnić rolę swoistych “węzłów” w aparaturze, do których doprowadza się medium z jednego źródła i rozprowadza do trzech odbiorów – lub odwrotnie, łączy trzy dopływy w jeden strumień (choć warto zaznaczyć, że przy łączeniu strumieni trzeba uważać na zawirowania i spadki ciśnienia). Dzięki odporności na umiarkowanie agresywne substancje (mosiądz niklowany radzi sobie z wieloma rozpuszczalnikami, olejami, gazami technicznymi) jest to element uniwersalny. Niemniej przy bardzo agresywnych mediach (np. kwasach, silnych zasadach, amoniaku) należy rozważyć zastosowanie czwórników ze stali nierdzewnej lub tworzywa sztucznego, gdyż te materiały lepiej znoszą takie chemikalia.

W zastosowaniach HVAC (ogrzewnictwo, wentylacja, klimatyzacja) czwórniki gwintowane mogą służyć do rozgałęziania przewodów glikolowych, chłodniczych czy parowych w węzłach cieplnych. Mosiądz dobrze przewodzi ciepło, co sprawia, że elementy wykonane z tego materiału nie powodują znacznych strat termicznych i nie pękają przy zmianach temperatur (ma wysoki współczynnik rozszerzalności, ale niklowanie trochę go ogranicza i usztywnia powierzchnię). Przykładem może być rozdzielenie rurociągu pary niskociśnieniowej (np. 0,5 MPa, 150°C) na trzy gałęzie prowadzące do wymienników ciepła – czwórnik niklowany z powodzeniem wytrzyma takie warunki, zapewniając jednocześnie łatwy montaż (gwint G dopasowany do armatury kotłowej z uszczelnieniem płaskim). Jeśli chodzi o wentylację, to czwórniki raczej nie są tam używane (stosuje się kształtki kanałowe), natomiast w aparaturze kontrolno-pomiarowej HVAC – jak najbardziej, np. do podłączenia zestawu manometrów i czujników do jednej linii pomiarowej.

Na koniec warto wspomnieć o zastosowaniach niekonwencjonalnych – czwórnik gwintowany bywa wykorzystywany przez majsterkowiczów i inżynierów również poza typowymi instalacjami. Dzięki solidnemu wykonaniu i estetycznemu wyglądowi może posłużyć np. jako element konstrukcyjny w urządzeniach prototypowych (łącząc różne podzespoły montowane na gwintach), w systemach modelarskich (np. budowa miniaturowych obiegów hydraulicznych w modelach maszyn) czy nawet w instalacjach artystycznych, gdzie potrzebny jest metalowy “krzyżak”. Jego wysoka tolerancja na warunki środowiskowe (wilgoć, temperatura) sprawia, że można go użyć w instalacjach plenerowych, np. do rozdziału wody w ogrodzie (system nawadniania z jednego ujęcia do kilku linii kroplujących) czy w systemach fontann. Odporność na korozję mosiądzu niklowanego zapewnia, że w takich zastosowaniach zewnętrznych czwórnik przetrwa długi czas bez rdzewienia czy degradacji.

Czwórniki gwintowane ZWWW (mosiądz niklowany) serii 80.0302 charakteryzują się następującymi parametrami technicznymi:

• Rozmiary i typ gwintów: Dostępne w czterech rozmiarach nominalnych G (calowych) – G1/8, G1/4, G3/8 oraz G1/2. Każdy czwórnik ma trzy gwinty wewnętrzne (GW) oraz jeden gwint zewnętrzny (GZ) o tym samym rozmiarze, tzw. układ równoprzelotowy (equal cross). Gwinty wykonano zgodnie z normą ISO 228-1 (tradycyjny gwint rurowy cylindryczny BSPP, określany literą G). Zapewnia to pełną kompatybilność z powszechnie stosowanymi elementami złącznymi o gwintach rurowych. Profile gwintów są precyzyjnie obrobione – klasa tolerancji standardowa dla armatury, co gwarantuje łatwe skręcanie się elementów. Gwint zewnętrzny posiada najczęściej odcinek gładki (tzw. podtoczenie pod klucz) tuż za nim oraz odpowiednią długość do pewnego skręcenia z elementem współpracującym. Gwinty wewnętrzne posiadają pełny gwint na całej głębokości przewidzianej wymiarowo. Uwaga: gwinty typu G są równoległe – do uzyskania szczelności wymagają zastosowania środka uszczelniającego (np. taśmy teflonowej lub uszczelki płaskiej na czole) ponieważ same w sobie nie tworzą połączenia wciskowego. Średnice i skoki gwintów: G1/8 (skok 28 TPI ~ 0,907 mm), G1/4 (19 TPI ~1,337 mm), G3/8 (19 TPI), G1/2 (14 TPI ~1,814 mm). Wszystkie gwinty spełniają wymagania norm dot. tolerancji i kształtu zarysu (55° Whitworth).

• Maksymalne ciśnienie pracy: Do 150 bar w zależności od rozmiaru – szczegółowo: wariant G1/8 wytrzymuje do 150 bar, G1/4 do 100 bar, G3/8 do 75 bar, zaś największy G1/2 do 50 bar ciśnienia roboczego. Jest to ciśnienie statyczne maksymalne zalecane przez producenta. Zakres ten (50–150 bar) wynika z różnic w grubości ścianek i konstrukcji – mniejsze gwinty mają mniejsze przekroje, ale też mniejszą powierzchnię czynną ciśnienia, stąd relatywnie wyższa wytrzymałość. Dla bezpieczeństwa zaleca się, aby normalne warunki pracy stanowiły około 1/4 do 1/3 tego ciśnienia maksymalnego (co i tak znacznie przewyższa typowe wartości w większości zastosowań, np. sprężone powietrze 6–10 bar czy woda do 10 bar). Ciśnienie rozrywające (burst) jest z reguły kilkukrotnie wyższe od podanych wartości – w konstrukcjach mosiężnych typowo przyjmuje się współczynnik bezpieczeństwa ok. 4:1, co sugeruje, że czwórnik G1/2 pęknie dopiero przy ~200 bar, jednak są to wartości teoretyczne (producent nie podaje ich jawnie). Należy bezwzględnie przestrzegać maksymalnych ciśnień roboczych deklarowanych dla danego rozmiaru. Jeśli wymagane są wyższe ciśnienia, należy rozważyć zastosowanie czwórników stalowych lub z innych materiałów o wyższej wytrzymałości.

• Zakres temperatur pracy: od około -20°C do +300°C (wartość maksymalna). Brak elementów uszczelniających wewnątrz czwórnika (jest to monolityczny element metalowy) sprawia, że dolną granicę wyznacza głównie własność mosiądzu – materiał ten zachowuje ciągliwość i wytrzymałość w temperaturach poniżej zera, ale standardowo instalacje nie pracują w skrajnie niskich temperaturach bez specjalnych przygotowań. -20°C to bezpieczna orientacyjna granica dla typowych zastosowań (poniżej tej temperatury ewentualna wilgoć w medium lub powietrzu mogłaby zamarzać, a także wzrasta kruchość materiałów). Temperatura maksymalna +300°C oznacza, że czwórniki mogą być używane np. w pobliżu kotłów parowych, przy odprowadzaniu gorącej pary nasyconej (do ok. 180°C przy 10 bar) czy w instalacjach olejowych wysokotemperaturowych. Należy jednak pamiętać, że w tak wysokich temperaturach obniża się wytrzymałość materiału na ciśnienie – np. przy 300°C mosiądz będzie miał niższą wytrzymałość niż w temperaturze pokojowej. Dlatego przy temperaturach bliskich maksimum zalecane jest nie wykorzystywać maksymalnego ciśnienia – dla bezpieczeństwa redukuje się dopuszczalne ciśnienie (np. do 20–30 bar), chyba że producent podał szczegółową charakterystykę zależności ciśnienia od temperatury. Również wybór środka uszczelniającego musi uwzględniać temperaturę: typowa taśma PTFE działa do ~260°C, powyżej tej temperatury należy użyć specjalnej taśmy wysokotemperaturowej lub uszczelki metalowej.

• Materiał korpusu: Mosiądz (stop Cu-Zn) pokryty niklem. Jest to mosiądz wysokiej jakości, stosowany powszechnie w armaturze – najczęściej stop odpowiadający oznaczeniu CW614N lub CW617N (zawierający ok. 58% miedzi, ~2% ołowiu – dla łatwości obróbki, reszta cynk). Niklowanie wykonane galwanicznie tworzy na powierzchni warstwę niklu o grubości zwykle kilku mikrometrów. Kolor elementu jest srebrzysty (nikiel) z ewentualnym lekko żółtawym połyskiem w miejscach, gdzie powłoka jest cieńsza lub przebija barwa mosiądzu (z reguły jednak powłoka jest ciągła i jednorodna). Rdzeń mosiężny zapewnia wysoką wytrzymałość mechaniczną, odporność na uderzenia i brak iskrzenia, a także dobrą odporność na korozję wewnętrzną w kontakcie z mediami takimi jak woda, powietrze, oleje mineralne itp. Mosiądz wykazuje również odporność na zmęczenie materiału przy cyklicznych zmianach ciśnienia – w normalnych warunkach element może pracować latami bez pęknięć zmęczeniowych. Warstwa niklu dodaje od siebie podwyższoną odporność korozyjną oraz twardość powierzchni. Nikiel chroni mosiądz przed bezpośrednim kontaktem z wilgocią i agresywnymi czynnikami – w razie użytkowania na zewnątrz zapobiega powstawaniu patyny (zielonkawego nalotu z węglanów miedzi). Ponadto utwardza powierzchnię, co zabezpiecza gwinty przed zacieraniem i zbyt łatwym odkształcaniem podczas wielokrotnego montażu/demontażu. Materiały użyte do produkcji czwórników są zgodne z europejskimi dyrektywami RoHS oraz REACH, co oznacza, że nie zawierają niedozwolonych substancji (jak kadm, rtęć, chrom VI powyżej norm) i mają ograniczoną zawartość ołowiu zgodnie z dopuszczeniami (dla stopów miedzi max 4% Pb). Dzięki temu czwórniki są bezpieczne w użytkowaniu również w aplikacjach spożywczych czy medycznych (choć do kontaktu bezpośredniego z żywnością/wodą pitną zawsze wymagane są osobne atesty higieniczne).

• Odporność korozyjna: Bardzo dobra w większości standardowych środowisk. Mosiądz niklowany jest odporny na korozję atmosferyczną, nie rdzewieje (nie zawiera żelaza) – nawet po długotrwałej ekspozycji na powietrze zachowuje integralność, jedynie powierzchnia może delikatnie zmatowieć. W kontakcie z wodą tworzy się na niklu pasywna warstwa ochronna, która spowalnia dalszą korozję. W warunkach morskich (słona woda) tempo korozji jest nieco wyższe – sól może z czasem powodować punktowe ubytki powłoki niklowej i miejscową dezynkację mosiądzu, dlatego w aplikacjach offshore preferowana jest stal nierdzewna lub mosiądz pokryty grubszymi powłokami (chromowany lub nikiel chemiczny). Jednak do umiarkowanie wilgotnych środowisk przemysłowych czwórniki te nadają się znakomicie. Są też odporne na większość olejów i paliw, dlatego mogą być używane w instalacjach olejowych (mosiądz nie ulega znaczącej korozji w oleju hydraulicznym, napędowym itp., a nikiel dodatkowo ogranicza ewentualną degradację). Unikać należy kontaktu z substancjami silnie utleniającymi (kwas azotowy, chlor, związki amoniaku) – amoniak jest szczególnie niebezpieczny dla mosiądzu, powodując tzw. pękanie korozyjne naprężeniowe. W takich zastosowaniach w ogóle nie powinno się używać mosiądzu. Ogółem jednak, w normalnych warunkach eksploatacji (powietrze, woda, olej, gazy obojętne) trwałość korozyjna czwórników jest znakomita – nawet po wielu latach nie trafią ich wżery, a co najwyżej powierzchnia może lekko ściemnieć.

• Wymiary fizyczne: Czwórniki tej serii mają kompaktowe rozmiary, które rosną wraz z wielkością gwintu. Korpus ma kształt zbliżony do kostki, z czterema cylindrycznymi odnogami gwintowanymi. Przykładowe wymiary (dla krańcowych rozmiarów): najmniejszy G1/8 ma całkowitą długość ok. 39 mm, natomiast największy G1/2 ok. 64 mm (mierzone jako wymiar L – od końca jednej odnogi do końca przeciwległej). Odległość od środka czwórnika do końca gwintu wewnętrznego (po stronie wewnętrznych portów) to ok. 8–15 mm w zależności od rozmiaru (oznaczane jako wymiar B), a od środka do końca gwintu zewnętrznego – 8–14 mm (wymiar B1). Długość efektywnego gwintu zewnętrznego (część wchodząca w inne złącze) wynosi typowo 6–10 mm (dla G1/2 ok. 14 mm całkowitej długości zewnętrznego króćca, z czego część to hex do dokręcania). Rozmiar klucza (sześciokąta) to: 11 mm dla G1/8, 13 mm dla G1/4, 17 mm dla G3/8 i 20 mm dla G1/2 – ułatwia to dobór narzędzia montażowego. Masa elementu jest niewielka – waha się od kilkunastu gramów (G1/8) do kilkudziesięciu gramów. Dla przykładu czwórnik G1/4 waży ok. 65 g, a G1/2 może ważyć ok. 120–150 g (przybliżone oszacowanie na podstawie rozmiaru). Lekkie komponenty nie obciążają instalacji i mogą być wspierane przez przewody bez dodatkowych uchwytów.

• Standardy i zgodność: Produkt spełnia wymogi norm dotyczących armatury ciśnieniowej w zakresie materiałowym i wymiarowym. Gwinty są zgodne z ISO 228 (PN-EN ISO 228-1) – gwinty rurowe niesamouszczelniające, co gwarantuje zamienność z innymi elementami zgodnymi z tą normą. Materiał mosiężny jest zgodny z normami EN 12164/12165 (dla prętów lub odkuwek mosiężnych) w klasie CW614N/CW617N. W kontekście dyrektywy PED 2014/68/UE (dotyczącej urządzeń ciśnieniowych) tak małe elementy zwykle mieszczą się w kategorii “SEP” (sound engineering practice), czyli nie wymagają osobnego oznaczenia CE, o ile ciśnienie * DN nie przekracza określonego progu – czwórnik G1/2 przy 50 bar jest poniżej tych progów. Jednakże producent w karcie katalogowej deklaruje zgodność z normami branżowymi, a także z dyrektywami środowiskowymi RoHS i REACH. To oznacza, że wyrób nie zawiera substancji niebezpiecznych powyżej dopuszczalnych limitów (ołów, kadm itd.) oraz że producent monitoruje zgodność z listą SVHC (substancje wzbudzające szczególne obawy) zgodnie z REACH. Innymi słowy, czwórniki te są bezpieczne dla środowiska i użytkownika w fazie eksploatacji oraz utylizacji. Ponadto proces niklowania jest prowadzony tak, by powłoka nie zawierała związków cynku lub chromu przekraczających normy – gotowy produkt jest neutralny chemicznie w kontakcie z typowymi mediami i nie zanieczyszcza ich.

• Przepustowość (przekrój wewnętrzny): Wewnątrz czwórnika kanały przepływowe mają średnice zbliżone do średnicy nominalnej gwintu (nie licząc gwintu). Otwory są zwykle nawiercane w pełnym przekroju do przecięcia w środku. Oznacza to, że np. czwórnik G1/2 będzie miał przelot ok. 11–12 mm w każdej odnodze (G1/2 cal odpowiada rurze o ~15 mm średnicy zewn., a otwór w środku ~12 mm). Dzięki temu spadek ciśnienia na czwórniku jest minimalny, porównywalny z odpowiadającym mu odcinkiem prostej rury o tej samej średnicy. Testy wskazują, że dla powietrza sprężonego 6 bar przepływ przez czwórnik G1/2 może sięgać około 1000 l/min przy niewielkim spadku rzędu 0,5 bara – co jest bardzo dobrym wynikiem i oznacza, że czwórnik nie stanowi znaczącej dławiącej kryzy w obwodzie. Oczywiście, gdy wszystkie trzy odgałęzienia są jednocześnie obciążone przepływem, każda gałąź dostanie odpowiednią porcję – sumaryczny przepływ rozdziela się, ale całkowita wydajność węzła będzie ograniczona tylko nieznacznie przez opory przepływu turbulencyjnego w miejscu zbiegu strumieni. W praktyce dla cieczy i gazów warto projektować trochę zapasu – jeśli np. wymagane jest 800 l/min powietrza na wyjściach, to czwórnik G1/2 jest odpowiedni (jego maks. ~1000 l/min przy akceptowalnych stratach). Dla mniejszych czwórników analogicznie: G1/4 umożliwi kilkaset l/min przepływu powietrza przy kilku barach. W przypadku gęstszych cieczy (np. olej) spadki ciśnienia będą zależeć od lepkości – ale z racji krótkich kanałów czwórnik powoduje głównie lokalne zawirowania na skrzyżowaniu przepływów, co przy typowych prędkościach nie jest dużą stratą energii.

• Budowa mechaniczna: Czwórnik jest wykonany najczęściej jako jednolity odlew lub odkuwka mosiężna precyzyjnie obrobiona skrawaniem. Brak połączeń lutowanych czy zgrzewanych – to monoblok, co zwiększa wytrzymałość i szczelność (nie ma szwów, które mogłyby puścić). Powierzchnie uszczelniające (czoła gwintów zewnętrznych, krawędzie gwintów wewnętrznych) są gładkie i prostopadłe do osi gwintu, co ułatwia zastosowanie uszczelek płaskich tam, gdzie to wymagane. Sześciokątny element na gwincie zewnętrznym jest integralną częścią czwórnika – wykonany w tym samym procesie, zapewnia pewne oparcie dla klucza. Konstrukcja jest zwarta: odnogi gwintowane wychodzą z centralnego bloku pod kątem 90° względem siebie, tworząc kształt krzyża. Symetria: trzy odnogi z gwintem wewnętrznym zwykle są rozmieszczone co 90° w jednej płaszczyźnie, a czwarta (z gwintem zewn.) może być ustawiona prostopadle do tej płaszczyzny lub również w jednej osi – to zależy od projektu producenta. W czwórnikach PREMA układ jest taki, że dwie pary przeciwległych odnóg leżą w dwóch prostopadłych płaszczyznach (dzięki czemu jest miejsce na hex przy gwincie zewn.). Taka geometria umożliwia łatwe wkręcanie elementów na wszystkich wyjściach – mają dość przestrzeni, by klucz mógł się zmieścić podczas dokręcania elementów na sąsiednich portach.

Dane techniczne powyżej pokazują, że czwórniki gwintowane ZWWW to elementy o znakomitych parametrach użytkowych. Kluczowe cechy to uniwersalność (standard gwintów), wytrzymałość (ciśnienie, temperatura), odporność (korozja, zużycie) oraz przemyślana konstrukcja (wymiary, hex). Te właściwości czynią je niezastąpionymi w wielu zastosowaniach przemysłowych i sprawiają, że są chętnie wybierane przez inżynierów i monterów przy projektowaniu bezpiecznych, wydajnych instalacji.

Czwórniki gwintowane ZWWW serii 80.0302 wykonane są z materiałów dobranych pod kątem wytrzymałości, trwałości i odporności na warunki pracy. Głównym materiałem konstrukcyjnym jest tu mosiądz, czyli stop miedzi z cynkiem, pokryty warstwą ochronno-dekoracyjną z niklu. Przyjrzyjmy się bliżej właściwościom tych materiałów oraz ich roli w konstrukcji czwórnika.

Korpus czwórnika – czyli zasadniczy jego „trzon” i jednocześnie jedyny element – wykonany jest z mosiądzu. Mosiądz to sprawdzony materiał w produkcji armatury: jest stosunkowo łatwy w formowaniu (odlewanie, kucie) i obróbce skrawaniem, a jednocześnie cechuje się dobrą wytrzymałością mechaniczną i odpornością chemiczną. Typowe gatunki mosiądzu używane w elementach gwintowanych to:

• CW617N – mosiądz kuty (CuZn40Pb2), często wykorzystywany do armatury wodnej i pneumatycznej. Posiada ok. 58% miedzi, ~2% ołowiu i resztę cynku. Domieszka ołowiu (około 1,6–2,2%) poprawia skrawalność stopu, co umożliwia precyzyjne nacinanie gwintów i wiercenie otworów. CW617N nadaje się do kucia (stąd bywa stosowany w częściach wymagających dodatkowego zagęszczenia struktury).

• CW614N – mosiądz do obróbki mechanicznej (CuZn39Pb3), o podobnym składzie lecz z nieco wyższą zawartością ołowiu (~3%). Charakteryzuje się jeszcze lepszą skrawalnością; często z tego gatunku wykonuje się elementy z pręta (toczone).

CPP Prema może stosować któryś z tych stopów w zależności od technologii wytwarzania czwórnika. Jeśli czwórnik jest wytwarzany metodą odlewania i obróbki, mógłby to być inny stop odlewniczy, ale mosiądz kształtowany plastycznie (kucie) zapewnia lepszą gęstość materiału i brak mikroporów, co przekłada się na wyższą wytrzymałość ciśnieniową – dlatego większość wysokiej jakości armatury jest kuta lub prasowana, a następnie obrabiana. Bez względu na konkretną normę gatunku, właściwości mechaniczne mosiądzu są następujące: wytrzymałość na rozciąganie rzędu 300–400 MPa, twardość ok. 80–100 HB (w stanie miękkim, po odkształceniu na zimno może wzrosnąć), dobra ciągliwość (wydłużenie 20–30%). W temperaturach pokojowych i umiarkowanych mosiądz zachowuje te parametry, dopiero powyżej ~200°C zaczyna wyraźniej tracić wytrzymałość (ale i tak w 300°C wciąż może przenosić obciążenia rzędu kilkudziesięciu MPa, co dla konstrukcji gwintowej jest akceptowalne). Mosiądz jest materiałem dość sztywnym, ale i niekruchym – co jest kluczowe w elementach złącznych narażonych na dynamiczne obciążenia i wibracje. W razie przeciążenia ma tendencję do plastycznego odkształcenia (np. lekkiego rozciągnięcia gwintu) zamiast nagłego pęknięcia, co daje pewien margines bezpieczeństwa (można wcześniej zauważyć nieszczelność zanim dojdzie do katastroficznego uszkodzenia).

Odporność chemiczna mosiądzu jest dość szeroka: nie rdzewieje jak stal, w wodzie tworzy stabilne produkty korozji (patynę) chroniące przed dalszą degradacją. Jest jednak podatny na dezynkifikację w obecności np. kwasów lub amoniaku – polega to na wybiórczym wypłukiwaniu cynku ze stopu, co osłabia materiał i powoduje powstawanie porowatej struktury z miedzi. Powłoka niklowa na czwórniku zabezpiecza mosiądz przed takim działaniem wielu reagentów, gdyż izoluje go od środowiska. W normalnych warunkach (powietrze, woda, olej) mosiądz koroduje bardzo powoli i równomiernie – stąd uznaje się go za materiał trwały. W instalacjach wody pitnej co prawda powoli uwalnia jony metali (miedzi, cynku, i śladowo ołowiu), ale w granicach akceptowalnych – mimo to przepisy nakładają ograniczenia i preferencje dla stopów bezołowiowych, to jednak dotyczy głównie armatury wodociągowej atestowanej do picia. W instalacjach przemysłowych nie ma takich restrykcji i standardowe mosiądze są powszechne.

Po uformowaniu korpusu z mosiądzu (czy to poprzez odlew i obróbkę, czy kucie i obróbkę), następnym etapem w procesie produkcji czwórnika jest niklowanie galwaniczne. Polega ono na zanurzeniu elementu w kąpieli galwanicznej i nałożeniu elektrolitycznie cienkiej warstwy niklu na całej powierzchni, również wewnątrz gwintów i kanałów (w miarę możliwości – prąd dociera także do wnętrza, choć warstwa wewnątrz może być nieco cieńsza). Nikiel jest metalem o wysokiej odporności na korozję, szczególnie w obecności powietrza tworzy na sobie odporną warstewkę tlenku. Chroni on mosiądz przed bezpośrednim kontaktem ze środowiskiem, co jest korzystne pod względem trwałości. Ponadto nikiel jest twardszy od miedzi czy cynku – utwardza więc powierzchnię czwórnika, zwiększając jego odporność na zarysowania i zużycie mechaniczne (np. podczas wielokrotnego dokręcania różnych złączek do gwintów wewnętrznych czwórnika). Dzięki temu gwinty nie wycierają się tak szybko. Wspomniany już efekt estetyczny – jasny, lekko lustrzany połysk – sprawia, że element wygląda na solidny i czysty, co bywa istotne np. w widocznych fragmentach instalacji.

Warto podkreślić, że warstwa niklu jest trwale związana z podłożem metalicznym – to nie jest powłoka lakiernicza, która może odprysnąć. Oczywiście mechaniczne uszkodzenie (np. zarysowanie głębokie ostrym narzędziem) może lokalnie zdrapać nikiel, odsłaniając mosiądz, ale w typowym użytkowaniu (dokręcanie kluczem, normalne warunki) powłoka pozostaje nienaruszona przez wiele lat. Nawet jeśli miejscami pojawią się mikro-ubytki, korozja mosiądzu w tym punkcie postępuje bardzo wolno, a często wokół tych ubytków powstaje „ochronna” warstewka produktów korozji miedzi która hamuje dalszy rozkład. Nikiel jest dość odporny na temperaturę – nie utlenia się gwałtownie nawet w 300°C, więc powłoka nie złuszczy się pod wpływem ciepła (inaczej niż np. cynowanie czy kadmowanie, które w wysokich temp. by się degradowały).

Połączenie mosiądz + nikiel to klasyka w armaturze pneumatycznej i hydraulicznej. Łączy zalety obu: rdzeń z mosiądzu daje wytrzymałość i plastyczność gwintu (dzięki czemu gwint potrafi się „ułożyć” z przeciwgwintem, poprawiając szczelność), a nikiel dostarcza ochrony i twardości na zewnątrz. Co istotne, niklowanie nie pogarsza istotnie wymiarów gwintu – warstwa niklu jest bardzo cienka (rzędu kilku μm), więc gwinty po niklowaniu nadal mieszczą się w tolerancjach i bez problemu współpracują z gwintami wykonanymi np. ze stali czy tworzywa. Zdarza się, że powłoka niklowa może trochę poprawić szczelność mikroszczelin gwintu, działając jak swoista uszczelka metaliczna, ale generalnie nie jest wystarczająca do uszczelnienia (to raczej kwestia zastosowania taśmy lub pasty). Za to nikiel zapobiega zjawisku zacierania się gwintów. Gdyby np. czwórnik był wykonany z gołego mosiądzu, a wkręcamy weń mosiężną złączkę – dwa elementy z tego samego materiału, zwłaszcza bez smaru, mogą przy dużym docisku zespawać się na zimno częściowo (tzw. zatarcie). Nikiel i mosiądz mają różne własności, a także nikiel jest twardszy, więc działają tu lepsze warunki tarcia. Dlatego często producenci preferują niklowanie nie tylko ze względów antykorozyjnych, ale i tribologicznych (poślizg podczas skręcania jest korzystniejszy).

Pod względem zgodności materiałowej z mediami: mosiądz niklowany jest neutralny dla większości mediów nieorganicznych. Woda, para wodna – brak problemu (nikiel jest stosowany np. w armaturze grzewczej). Oleje mineralne – brak problemu (mosiądz i nikiel są odporne, a nikiel dodatkowo nie reaguje np. z olejem hydraulicznym ani smarami). Paliwa – niklowany mosiądz jest często stosowany w złączach paliwowych (nikiel chroni przed ewentualnym atakiem związków siarki i zabezpiecza przed iskrami). Gazy obojętne – jak wspomniano, nie ma kłopotu. Tlen – tu nikiel jest materiałem dopuszczonym (stosuje się np. niklowane złączki tlenowe), ale wymagane jest utrzymanie czystości. Chemikalia: rozcieńczone kwasy i zasady – nikiel wydłuża odporność, ale ogólnie do chemikaliów silniejszych preferuje się stal kwasoodporną. Amine, amoniak – zdecydowanie nie, nikiel nie uchroni mosiądzu przed pekaniem naprężeniowym spowodowanym amoniakiem; do amoniaku i jego roztworów potrzeba innego materiału (np. miedź, brąz aluminiowy lub stal nierdz.). Woda morska – nikiel trochę chroni, ale długotrwale woda morska i tak atakuje mosiądz (przez porowatości powłoki). W skrócie, czwórnik mosiężny niklowany jest idealny do warunków “lądowych”, umiarkowanie korozyjnych. W warunkach ekstremalnych (wysoka korozja chemiczna, wody morskie, gazy silnie reagujące) – wybiera się specjalne stopy lub stale nierdzewne.

Oprócz głównego materiału (mosiądz) i powłoki (nikiel) w czwórniku nie ma innych elementów, takich jak uszczelki czy wkładki. To czysty element metalowy. Dlatego nie występują tu materiały typu tworzywa sztuczne czy guma – co zwiększa zakres temperatur pracy i eliminuje ewentualne słabe punkty (nie ma się co zużyć wskutek starzenia elastomerów itp.). Jedyne co może być czasem dołączane (ale nie jako integralna część) to np. uszczelka płaska – w przypadku gdy gwint zewnętrzny G ma uszczelniać się czołowo, stosuje się np. miedzianą lub fibrową podkładkę na końcu gwintu. Jednak to nie jest element czwórnika samego w sobie, a część montażowa dobierana oddzielnie w zależności od aplikacji.

W aspekcie bezpieczeństwa użytkowania materiały czwórnika są bezpieczne: nikiel jest pierwiastkiem, który u niektórych osób może wywoływać alergie kontaktowe (np. w biżuterii), lecz w przypadku elementów instalacji nie ma bezpośredniego kontaktu ze skórą użytkownika przez długi czas, więc nie stanowi to problemu. Z perspektywy higienicznej – w instalacjach spożywczych, jeśli medium ma kontakt tylko z mosiądzem niklowanym, generalnie jest to akceptowalne (o ile medium nie powoduje rozkładu powłoki). Dla wody pitnej w Unii Europejskiej obowiązują wymagania co do migracji metali ciężkich – obecnie wiele armatur z mosiądzu jest akceptowanych warunkowo, o ile spełnia testy migracji. Nikiel może się nieznacznie uwalniać (stąd np. woda stojąca długo w niklowanych złączach może nabrać drobin niklu), ale zwykle w śladowych ilościach. W praktyce do wody pitnej i tak wybiera się armaturę z dedykowanych stopów (bezołowiowych) i powłok (np. chromowanych), więc czwórniki serii 80.0302 raczej nie są docelowo projektowane z myślą o instalacjach spożywczych – choć technicznie mogłyby tam pracować. Spełniają za to wymogi norm przemysłowych czysto materiałowych – np. brak kruchości w niskich temp., brak tendencji do zapłonu czy generowania iskier.

Podsumowując, materiałami konstrukcyjnymi czwórnika ZWWW są:

• Mosiądz (rdzeń korpusu) – zapewnia wytrzymałość, plastyczność i odporność na typowe media;

• Nikiel (galwaniczna powłoka) – zapewnia ochronę przed korozją, zwiększoną twardość powierzchni i ładny wygląd;

• (opcjonalnie) Śladowe materiały procesowe: np. warstewka pasywacyjna po niklowaniu, ewentualnie resztki oleju obróbkowego – ale te są usuwane podczas finalnego mycia produktu, więc praktycznie czwórnik jest czysto metalowy.

Taka kombinacja materiałów czyni czwórnik trwałym elementem instalacji: nie ulega degradacji w normalnych warunkach, nie wymaga konserwacji (nie ma nic do smarowania ani wymiany), wytrzymuje lata pracy bez pogorszenia parametrów. Starzenie się materiałów w tym przypadku sprowadza się do ewentualnego zmatowienia niklu z czasem lub drobnych zmian struktury mosiądzu pod wpływem długoletnich naprężeń (relaksacja naprężeń – minimalne poluzowanie się połączeń gwintowanych, co zwykle i tak zapobiega się dokręcając je kontrolnie). Mosiądz ma tę zaletę, że nie ulega zmęczeniu tak szybko jak niektóre twardsze materiały – drobne wibracje czy pulsacje ciśnienia nie powodują pęknięć po krótkim czasie, dopiero setki tysięcy cykli mogą wprowadzić mikropęknięcia. W czwórnikach raczej prędzej wyrobiłyby się gwinty (gdyby je często rozkręcać) niż pękł korpus. Nikiel natomiast jest metalem, który może ulec mechanicznemu starciu w miejscach intensywnego tarcia – np. w gwintach wewnętrznych, jeśli wiele razy wkręcamy stalową złączkę, to gwint czwórnika z czasem może mieć startą powłokę i będzie mosiężny na powierzchni. To nie jest wielki problem konstrukcyjny, bo mosiądz sam w sobie radzi sobie, ale należy mieć to na uwadze: jeżeli czwórnik jest wielokrotnie używany (montowany, demontowany), to po kilku operacjach wewnątrz gwintów może już praktycznie nie być niklu, zostanie goły mosiądz. Wciąż jednak spełni on swoją funkcję.

Z punktu widzenia łączności z innymi materiałami, mosiądz jest dość „przyjazny” – można łączyć czwórnik z elementami z różnych materiałów bez dużego ryzyka korozji galwanicznej. Przykładowo, wkręcenie stalowej ocynkowanej złączki do mosiądzu – para mosiądz-stal ocynk. tworzy baterię galwaniczną, ale cynk jest anodowy i będzie chronił mosiądz (ew. cynk się poświęci, co akurat w stalowej złączce oznacza jej powolne rdzewienie po zjedzeniu ocynku). Wkręcenie nierdzewki do mosiądzu – nierdzewka jest bardziej szlachetna, teoretycznie mosiądz by korodował szybciej, ale w praktyce przy braku elektrolitu agresywnego (np. w powietrzu suchym) nie ma to znaczenia. W wodzie to może przyspieszyć odcynkowanie mosiądzu – dlatego niektóre normy odradzają bezpośrednie łączenie mosiądzu ze stalą nierdzewną w instalacjach wody morskiej. Ale w instalacjach przemysłowych ten efekt jest minimalny. Tworzywa sztuczne (np. złączki z PCV, PP, kompozytów) – można spokojnie łączyć, nie reagują z mosiądzem, a nikiel jest obojętny. Istotne jest, by przy montażu z innymi metalami zwrócić uwagę na rozszerzalność cieplną: mosiądz ma inny współczynnik niż stal – jeśli instalacja będzie przechodziła duże zmiany temperatury, mogą powstać różne naprężenia na styku (ale z uwagi na niewielkie wymiary czwórnika to raczej pomijalne, chyba że czwórnik łączy np. stalowy blok z aluminiowym blokiem i grzeje się – wtedy może dochodzić do poluzowania gwintów, ale to rzadki scenariusz).

Poprawny montaż czwórnika gwintowanego ZWWW jest kluczowy dla zapewnienia szczelności i bezpieczeństwa instalacji. Poniżej przedstawiono krok po kroku instrukcję montażu, a także zalecenia i dobre praktyki, które należy wziąć pod uwagę podczas instalowania tego elementu w układzie. Dzięki stosowaniu się do tych wskazówek unikniemy typowych problemów, takich jak wycieki, uszkodzenie gwintów czy nieprawidłowe ułożenie połączenia.

Krok 1: Przygotowanie narzędzi i materiałów. Przed przystąpieniem do montażu upewnij się, że masz odpowiednie narzędzia: zazwyczaj potrzebny będzie klucz płaski lub oczkowy pasujący do sześciokątnej części czwórnika (rozmiar klucza zależy od modelu – np. 20 mm dla czwórnika G1/2, 13 mm dla G1/4 itd.). Przydatny może być też drugi klucz do kontr-trzymania przy wkręcaniu elementów w gwinty wewnętrzne. Ponadto przygotuj środek uszczelniający do połączeń gwintowanych – najpopularniejsza jest taśma teflonowa (PTFE), ewentualnie pasta uszczelniająca (np. anaeroobowa) lub konopne pakuły z pastą (dla instalacji wodnych). Sprawdź, czy posiadasz też ewentualne uszczelki płaskie pasujące do gwintu zewnętrznego G (np. podkładkę z fibry lub miedzi), jeśli planujesz uszczelniać połączenie płasko na czole (przy gwincie G równoległym to zalecane w niektórych sytuacjach, o czym dalej). Załóż odpowiedni strój ochronny – okulary (przy pracach z cięciem rur czy gratowaniem), rękawice – i upewnij się, że miejsce montażu jest bezpieczne (instalacja odcięta od źródła ciśnienia, brak mediów pod ciśnieniem w układzie!). Nigdy nie montuj czwórnika na pracującej instalacji – medium musi być odcięte, a ciśnienie zredukowane do zera.

Krok 2: Kontrola czwórnika i gwintów. Przed montażem obejrzyj czwórnik wzrokowo. Upewnij się, że nie ma on uszkodzeń mechanicznych, pęknięć, wgnieceń czy widocznych wad odlewniczych. Szczególną uwagę zwróć na gwinty wewnętrzne i zewnętrzny – powinny być czyste, nie posiadać zadziorów ani pozostałości po obróbce (wiórków). W razie potrzeby przedmuchaj otwory sprężonym powietrzem lub oczyść szczotką do gwintów, aby usunąć ewentualne drobne opiłki. Sprawdź, czy gwint zewnętrzny nie ma zbitych zwojów – czasem może się to zdarzyć przy transporcie, wtedy należałoby poprawić gwint narzynką odpowiedniego rozmiaru. Popatrz także do środka kanałów – nie powinno tam być żadnych ciał obcych. Jeśli czwórnik jest nowy prosto od producenta, zazwyczaj jest czysty; jeśli jednak był używany lub długo leżał, może wymagać np. przemycia w benzynie ekstrakcyjnej w celu odtłuszczenia (szczególnie, gdy instalacja będzie do tlenu – wtedy odtłuszczanie obowiązkowe!). Niezależnie, czystość gwintów to podstawa, bo drobiny brudu czy metalu mogą uszkodzić gwint podczas skręcania lub utrudnić uszczelnienie.

Krok 3: Planowanie orientacji montażu. Zastanów się, jak powinien być zorientowany czwórnik w docelowej instalacji. Ponieważ jest to element czterokierunkowy, ważne jest, które porty pójdą do jakich podłączeń. Zwłaszcza jeśli któryś z portów ma służyć np. do spustu kondensatu czy odpowietrzenia, warto tak obrócić czwórnik, by ten port był skierowany w dół lub w odpowiednią stronę. Gdy czwórnik ma gwint zewnętrzny wkręcany np. w pionową rurę w górę, to po dokręceniu może się zatrzymać pod pewnym kątem – trzeba przewidzieć, gdzie znajdą się otwory. W idealnym przypadku tak zaplanujemy dokręcanie, by wszystkie trzy wyjścia wewnętrzne były ustawione wygodnie do podłączania przewodów (np. symetrycznie co 90° lub 180°, w zależności od potrzeb). Jeśli nie możemy zmienić orientacji (bo gwint zewn. dokręca się do oporu w określonym położeniu), czasami rozwiązaniem jest użycie podkładki/uszczelki na gwincie zewn., która pozwoli dokręcić czwórnik mocno przy niepełnym obrocie – regulując tym samym orientację. W każdym razie, miej plan, w którą stronę mają biec poszczególne odgałęzienia, aby potem nie musieć luzować połączenia i kombinować.

Krok 4: Uszczelnienie gwintu zewnętrznego. Gwint zewnętrzny czwórnika (GZ) jest gwintem równoległym, co oznacza, że sam w sobie nie uszczelni stożkowo. Są dwie możliwości uszczelnienia tego połączenia:
a) Uszczelnienie na gwincie przy pomocy taśmy lub pasty. Jest to najczęstsza metoda. Weź taśmę teflonową i nawijać ją na gwint zewnętrzny czwórnika zgodnie z kierunkiem skręcania (czyli zgodnie z ruchem wskazówek zegara patrząc na czoło gwintu). Zazwyczaj 2–3 warstwy taśmy są wystarczające. Pamiętaj, by zaczynać owijanie jeden-dwa zwoje gwintu od jego początku (nie zaklejać samej krawędzi – żeby nic nie wystawało do środka instalacji). Naciągaj taśmę równomiernie, by dobrze wypełniła rowki gwintu, ale nie przesadzaj z ilością – zbyt dużo taśmy utrudni wkręcenie i może pękać w kawałkach (te kawałki potem krążą po instalacji). Alternatywnie, jeśli używasz pasty anaerobowej (kleju do gwintów), nałóż cienką równomierną warstwę wokół gwintu. Anaerobik zaczyna wiązać po wkręceniu i odcięciu dopływu powietrza, co uszczelni i jednocześnie zabezpieczy przed samoczynnym odkręcaniem. Jeżeli instalacja jest wodna, możesz też zastosować tradycyjne konopie z pastą – owijasz odrobinę włókien konopnych w kierunku gwintu i pokrywasz je pastą (np. miniuni). Jednak do mosiądzu niklowanego częściej stosuje się PTFE lub specjalne nici uszczelniające, które są czystsze w użyciu.
b) Uszczelnienie płaskie na czoło gwintu. To opcja, gdy czwórnik wkręcany jest np. do komponentu, który ma gniazdo z płaskim dnem przylgni (jak niektóre trójniki, zawory, cylindry). Wtedy na płaskie czoło sześciokąta czwórnika (tuż za gwintem) nakłada się uszczelkę – może to być miedziana podkładka, aluminiowa lub uszczelka z tworzywa (np. fibry, PTFE). Po wkręceniu, ta uszczelka zostaje dociśnięta między czwórnikiem a gniazdem, tworząc uszczelnienie. Gwint nie jest tu głównym elementem uszczelniającym, a raczej nośnikiem docisku. Taki sposób wymaga jednak, by współpracujący element był do tego przystosowany (płaska powierzchnia pod uszczelkę). Jeśli jest – to bywa preferowane rozwiązanie, bo zapewnia wielokrotne rozłączanie bez uszkadzania gwintu taśmą. W każdym razie, wybierz jedną metodę uszczelnienia gwintu zewn. i zastosuj ją zanim przystąpisz do wkręcania czwórnika.

Krok 5: Wkręcanie gwintu zewnętrznego czwórnika do instalacji. Teraz najważniejszy moment – montaż czwórnika w docelowym miejscu. Przyłóż gwint zewnętrzny czwórnika do gwintowanego otworu, do którego ma być wkręcony (np. do mufy, do zaworu, do wyjścia zbiornika). Złap ręką czwórnik i zacznij go wkręcać ręcznie – kilka pierwszych obrotów powinno wejść bez użycia narzędzi, jeśli gwint jest poprawnie zgrany. Jeśli od razu czujesz duży opór – wstrzymaj się, prawdopodobnie gwint się krzywo łapie. Wykręć, popraw osiowanie i spróbuj ponownie. Ręczne dokręcanie pozwoli uniknąć uszkodzenia gwintu (ścięcia zwojów) gdyby był niewłaściwie ustawiony. Gdy poczujesz, że po 2–3 obrotach taśma zaczyna stawiać opór – to normalne. Teraz weź klucz i nałóż na sześciokąt czwórnika. Kontynuuj dokręcanie kluczem, powoli i kontrolując siłę. Czwórnik powinien wkręcać się z wyczuwalnym wzrastającym momentem – to uszczelnienie (taśma lub uszczelka) się zagęszcza. Dokręcaj aż czwórnik będzie mocno osadzony, ale nie przekręć na siłę. Mosiądz jest stosunkowo miękki – nadmierne dokręcenie może spowodować zerwanie gwintu (zwłaszcza jeśli wkręcasz w element z twardszego materiału, np. w stal). Z drugiej strony połączenie musi być dostatecznie mocno skręcone, by nie przeciekało. Zwykle wystarcza dokręcenie o 2–3 obroty kluczem od momentu, kiedy stawia opór ręką (przy taśmie PTFE). Jeśli stosujesz uszczelkę płaską – dokręcaj do wyczuwalnego zetknięcia i lekkiego spłaszczenia uszczelki. Typowo momenty dokręcania dla gwintów G1/4 to około 30–40 Nm, a dla G1/2 ok. 50–60 Nm przy uszczelnieniu taśmą – ale to wyczucie kluczem też jest istotne. Uwaga: jeżeli orientacja czwórnika po dokręceniu nie jest taka, jak potrzebujesz (np. porty nie skierowane tam gdzie chcesz), możesz ewentualnie poluźnić delikatnie lub dokręcić odrobinę bardziej, by dopasować położenie – jednak nie rób tego przy metodzie z taśmą, bo poluzowanie może spowodować nieszczelność. W przypadku uszczelki płaskiej masz trochę więcej swobody – możesz dokręcić do momentu styku, a potem jeszcze np. pół obrotu, co pozwoli obrócić czwórnik do żądanej pozycji, a uszczelka to skompensuje (jeśli trzeba przekręcić dalej niż uszczelka pozwala – nie kombinuj, odkręć i dodaj podkładkę lub grubszą uszczelkę, by popełnić jednorazowo).

Krok 6: Podłączanie elementów do gwintów wewnętrznych czwórnika. Gdy czwórnik jest już stabilnie zamontowany na swoim miejscu (gwint zewn. osadzony), czas na podłączenie pozostałych trzech portów. Zastanów się najpierw, co będzie wkręcane w te gwinty: czy będą to bezpośrednio rury/peszle sztywne, czy elastyczne przewody z końcówkami, czy może manometry, zawory, czujniki itp. W zależności od tego, przygotuj te elementy do montażu analogicznie jak wcześniej – ich gwinty zewnętrzne (które wejdą do czwórnika) również wymagają uszczelnienia. Standardowo wkręca się tam mosiężne złączki, szybkozłącza, nyple itp. – zaleca się również owinąć je taśmą teflonową (bądź zastosować środek uszczelniający). Nie nakładaj tylko zbyt dużo taśmy, by nie rozsadzić gniazda w czwórniku – 2 warstwy zwykle wystarczą, bo gwint wchodzi dość płytko. Montaż przebiega kolejno: weź pierwszy element do wkręcenia (np. króciec węża czy manometr), wkręć go ręcznie w jeden z gwintów wewnętrznych czwórnika. Potem dokręć kluczem – UWAGA: tutaj stosuj zasadę dwóch kluczy. Jeden klucz trzymaj na sześciokącie czwórnika, a drugim kręć wkręcany element. Dzięki temu nie przenosisz całego momentu dokręcającego na już zamocowany czwórnik (co mogłoby poluzować go w jego gnieździe albo nadwyrężyć inny port). Jeżeli nie ma wygodnego miejsca na drugi klucz (np. czwórnik nie ma drugiego hex do kontrtrzymania) – postaraj się trzymać ręką czwórnik, by nie obracał się, i dokręcaj umiarkowanie. Dokręcaj każdy element mocno, ale znów – bez przesady, żeby nie uszkodzić gwintu czwórnika. Zwłaszcza wkręcając elementy stalowe do mosiądzu – stal potrafi „przeciąć” gwint mosiężny jeśli będziemy ją wkręcać zbyt brutalnie. Ogólna praktyka: dokręcamy do momentu, kiedy czujemy wyraźny opór sprężystości uszczelnienia i jeszcze lekki kąt dalej (ćwierć obrotu?) dla pewności. Każdy z trzech portów wkręć analogicznie. Możesz zdecydować kolejność tak, by mieć miejsce na manipulowanie kluczem – np. najpierw elementy, które są naprzeciw siebie, a na końcu ten, gdzie najłatwiej dojść kluczem. Jeśli któryś port ma pozostać zaślepiony rezerwowo – wkręć w niego korek gwintowany z odpowiednim uszczelnieniem.

Krok 7: Sprawdzenie szczelności i dokręcenia. Po zamontowaniu wszystkich przyłączy, obejrzyj czwórnik z każdej strony. Upewnij się, że żaden element nie jest przekoszony, że nie widać szczelin, wystających fragmentów taśmy itp. Jeśli gdzieś taśma się wywinęła na zewnątrz gwintu, możesz ją odciąć nożykiem, żeby nie wyglądała nieestetycznie (i by kawałek nie wpadł do instalacji). Sprawdź też, czy nie pozostały gdzieś luźne narzędzia albo czy któryś klucz nie dotyka czwórnika – by później nie spowodować zwarcia czy czegoś (to w przypadku montażu w szafach sterowniczych z aparaturą elektryczną też bywa ważne). Test ciśnieniowy: zanim pełne ciśnienie zostanie przyłożone, warto zrobić test szczelności. Powoli otwórz dopływ medium do zainstalowanego czwórnika (np. zawór za zbiornikiem). Najpierw wpuszczaj ciśnienie stopniowo – np. do 1–2 bar – i sprawdź, czy nie słychać syczenia, nie pojawiają się wycieki. Możesz użyć roztworu wody z mydłem (tzw. piana mydlana lub dedykowany spray do wykrywania nieszczelności) i posmarować nim każde połączenie gwintowane. Jeśli tworzą się bąbelki – jest nieszczelność. Wtedy odetnij ciśnienie, spuść, rozkręć dany fragment i popraw uszczelnienie (dodaj taśmy lub dokręć mocniej). Jeśli przy 2 barach jest ok, zwiększ ciśnienie do roboczego (np. 6–10 bar dla powietrza, albo pełne ciśnienie pracy układu) i powtórz inspekcję. Żadne pęcherzyki powietrza, żadne krople cieczy nie powinny się pojawiać. Jeżeli wszystko jest szczelne – gratulacje, montaż przebiegł prawidłowo. Jeśli coś cieknie minimalnie – czasem dokręcenie odrobinę więcej rozwiązuje problem, ale uważaj przy mosiądzu, by nie przekręcić. Lepiej rozebrać i uszczelnić od nowa, niż siłowo dociskać aż do uszkodzenia gwintu.

Krok 8: Unieruchomienie i podparcie (opcjonalne). W zależności od zastosowania, warto zapewnić, by czwórnik nie doświadczał zbędnych naprężeń mechanicznych. Jeśli do czwórnika podłączone są np. długie rury lub ciężkie manometry, rozważ ich podparcie uchwytami w pobliżu czwórnika. Chodzi o to, by sam czwórnik nie dźwigał ciężaru wiszących elementów i by wibracje nie przenosiły się bezpośrednio na połączenie gwintowe. Mosiądz co prawda dobrze znosi drgania, ale gwinty mogą się poluzować z czasem jeśli coś nimi ciągle „kręci”. Dlatego w instalacjach, gdzie występują wibracje (np. przy kompresorze lub maszynie), warto użyć dodatkowo kleju do gwintów średnio/mocno zabezpieczającego (anaerobowego), który zapobiegnie odkręcaniu się połączeń. Alternatywnie stosuje się kontrnakrętki na gwintach zewnętrznych, jeśli jest miejsce i gwint wystaje – w przypadku czwórnika nie zawsze jest to możliwe, bo gwint zewnętrzny zwykle wkręca się do oporu.

Krok 9: Uruchomienie instalacji. Mając pewność, że wszystko jest szczelne, można włączyć instalację do normalnej pracy. Pozostaw czwórnik pod ciśnieniem przez pewien czas (kilka godzin) i obserwuj, czy nie pojawiają się oznaki nieszczelności. W instalacjach gazowych – czy nie spada ciśnienie (jeśli system zamknięty). W wodnych – czy nie pojawią się wilgotne miejsca. Po pierwszym cyklu obciążeń termicznych (jeśli występują duże zmiany temperatur, np. w parowych instalacjach), warto ponownie dokręcić nieco wszystkie połączenia – bo rozszerzalność cieplna mogła spowodować minimalne rozluźnienie. Dokonuj tego zawsze przy wyłączonym ciśnieniu i ostygniętej instalacji (dla bezpieczeństwa).

Krok 10: Konserwacja i ewentualny demontaż. Czwórnik mosiężny niklowany nie wymaga żadnej specjalnej konserwacji w trakcie użytkowania. Warto jednak utrzymywać go w czystości – jeśli osadzi się na nim brud lub substancje mogące powodować korozję (np. kwaśne opary), dobrze jest go przetrzeć czystą szmatką od czasu do czasu. W przypadku malowania instalacji (np. cała instalacja jest malowana farbą dla oznaczeń), lepiej nie malować samego czwórnika – powłoka farby może utrudnić późniejsze odkręcanie i ukryć ewentualne wycieki. Jeśli już koniecznie trzeba, to użyć farby, która nie wchodzi w reakcję z niklem i dać cienką warstwę. Gdy przyjdzie potrzeba demontażu czwórnika (np. przeniesienie instalacji lub wymiana elementu), pamiętaj by najpierw całkowicie pozbawić układ ciśnienia i medium. Następnie odkręcaj połączenia w odwrotnej kolejności do montażu: najpierw odłącz wszystko od gwintów wewnętrznych, potem wykręć czwórnik z gwintu zewnętrznego. Może to wymagać włożenia nieco siły, szczególnie jeśli pasta anaerobowa została użyta (trzeba ją przełamać), ale przy użyciu właściwego klucza i być może przedłużki powinno puścić. Po demontażu zawsze wymień materiały uszczelniające na nowe przy ponownym montażu – nie próbuj ponownie używać tej samej taśmy teflonowej czy konopi, bo to niemal gwarantuje późniejszy przeciek. Wyczyść gwinty z resztek starych uszczelnień (np. skrobakiem z tworzywa, by nie porysować metalu) przed ponownym skręceniem.

Dobre praktyki i wskazówki dodatkowe:

• Montując czwórnik w instalacji, staraj się unikać sytuacji, gdzie działa na niego moment zginający. Na przykład, jeśli z jednej strony czwórnika będzie bardzo ciężka rura, a z drugiej nic – to przy wibracjach może to dygać. Wówczas zabezpiecz mechanicznie albo zamień porty miejscami (cięższy element wkręć w port blisko punktu zamocowania czwórnika).

• Nie dopuszczaj do przecieku: nawet drobne sączenie się medium jest niedopuszczalne – nie myśl, że “trochę się poci, ale to nic”. Jeśli zauważysz choćby wilgoć na połączeniu, popraw uszczelnienie natychmiast. Czasem minimalny przeciek po pewnym czasie sam “zakamienia się” (np. twarda woda zostawi osad), ale to złe rozwiązanie – w przypadku powietrza przeciek powoduje straty energii i spadki ciśnienia, w przypadku cieczy – może prowadzić do korozji lub uszkodzeń.

• Nie mieszaj różnych rodzajów gwintów: Czwórnik ZWWW ma gwinty G (walcowe). Nie próbuj wkręcać w port wewnętrzny np. złączki o gwincie stożkowym NPT lub innym calowym, bo choć czasem wydaje się “prawie pasować”, to nie zapewni szczelności i może zniszczyć gwint. Podobnie gwint zewn. G czwórnika nie powinien być wkręcany do gniazda stożkowego R – niby da się skręcić, ale nie do końca i uszczelnienie będzie loterią. Zawsze dobieraj zgodne gwinty – jeśli musisz przejść na inny standard, użyj dedykowanych adapterów.

• Stosuj odpowiednie media uszczelniające: Do instalacji gazowych (np. tlen) stosuj tylko kompatybilne taśmy i pasty (beztłuszczowe). Do wysokich temperatur – specjalne taśmy grafitowe lub miedziane podkładki. PTFE ma ograniczenia, więc powyżej ~250°C lepiej użyć pakuł z pastą ceramiczną lub podobnych.

• Moment dokręcania: Jeśli dysponujesz kluczem dynamometrycznym i producent podaje momenty, kieruj się tym. Jeśli nie – wyczucie jest ważne. Zasada jest taka: mosiądz gwintowany z uszczelnieniem powinien być dokręcony “mocno, lecz bez przesady”. To znaczy, że osoba o przeciętnej sile dokręcając kluczem o długości 15 cm powinna użyć siły, ale nie wieszać się na nim całym ciężarem. Zawsze lepiej po dokręceniu sprawdzić pianą i ewentualnie dociągnąć pół obrotu niż od razu przesadzić.

• Gwinty nie smaruj olejem przed nawinięciem taśmy – niektórzy myślą, że to ułatwi dokręcanie. Owszem ułatwi, ale pogorszy szczelność, a pasta anaerobowa na tłustym nie zadziała. Gwint musi być odtłuszczony, czysty i suchy przed nałożeniem taśmy/pasty.

• Uważaj na zanieczyszczenia: Podczas gwintowania do czwórnika (zwłaszcza przy użyciu taśmy) czasem drobinki taśmy lub konopi mogą dostać się do środka. Postaraj się je usunąć (np. pęsetą, jeśli wystają). Nic nie powinno znaleźć się wewnątrz układu, bo mogłoby zatkać elementy pneumatyki (np. cewkę zaworu). Przed końcowym zamknięciem układu możesz przedmuchać lekko sprężonym powietrzem każdy port, by wydmuchać ewentualne śmieci.

• Nie spawaj w pobliżu czwórnika: Jeżeli instalacja jest spawana / cięta palnikiem obok, zdemontuj czwórnik na czas spawania. Mosiądz ma stosunkowo niską temperaturę topnienia (~900°C) i może się odkształcić lub nadpalić przy łuku spawalniczym. Nikiel również może odbarwić się od ciepła. A już absolutnie nie wolno do czwórnika niczego dospawywać! (To by zniszczyło jego strukturę i uwolniło cynk).

Znakowanie i identyfikacja: czwórniki CPP PREMA zwykle mają wybity lub wygrawerowany numer katalogowy (np. 6025) i rozmiar. Upewnij się przed montażem, że używasz właściwego rozmiaru – niby głupie, ale zdarza się pomyłka G3/8 z 1/2 cal gdy ktoś niedoświadczony patrzy (różnica jest w sumie niewielka gołym okiem). Sprawdź oznaczenie i gwint wzornikiem, aby zaoszczędzić sobie nerwów.

Czy czwórnik gwintowany ZWWW to to samo co krzyżak gwintowany?
Tak, potocznie czwórnik gwintowany nazywany jest krzyżakiem ze względu na swój kształt. Obie nazwy odnoszą się do tego samego elementu: złączki czterodrogowej w kształcie krzyża z czterema otworami gwintowanymi.

Do czego służy czwórnik gwintowany ZWWW?
Czwórnik gwintowany ZWWW służy do rozdzielania lub łączenia czterech odcinków instalacji rurowej. Umożliwia on podłączenie trzech odgałęzień do jednej linii zasilającej (lub odwrotnie, zbieżnie), co jest przydatne w pneumatyce, hydraulice, instalacjach wodnych i wielu innych – wszędzie tam, gdzie wymagane jest stworzenie węzła czterokierunkowego.

Jak rozumieć oznaczenie “3 x G1/4 GW – G1/4 GZ”?
Oznaczenie to informuje o konfiguracji gwintów czwórnika. Przykładowo 3 x G1/4 GW – G1/4 GZ oznacza, że czwórnik ma trzy otwory z gwintem wewnętrznym 1/4" (GW = gwint wewnętrzny) oraz jeden wystający króciec z gwintem zewnętrznym 1/4" (GZ = gwint zewnętrzny). Innymi słowy, trzy “gniazda” żeńskie i jeden “trzpień” męski, wszystkie w rozmiarze 1/4 cala.

Jakie rozmiary gwintów są dostępne w serii 80.0302?
Seria obejmuje cztery standardowe rozmiary: G1/8, G1/4, G3/8 oraz G1/2, zarówno dla gwintów wewnętrznych, jak i zewnętrznego (są one równe w danym czwórniku). Dzięki temu można dobrać czwórnik odpowiadający średnicy połączeń w instalacji.

Czy gwinty w tych czwórnikach są stożkowe czy proste?
Gwinty oznaczone literą G są gwintami prostopadłymi (cylindrycznymi) – nie stożkują się. Takie gwinty nazywa się też BSPP (British Standard Pipe Parallel) i są standaryzowane wg ISO 228-1. Z kolei gwinty stożkowe (np. BSPT) oznacza się literami R (zewnętrzny stożkowy) lub Rp (wewnętrzny stożkowy). Czwórniki ZWWW mają gwinty typu G, czyli proste, wymagające zewnętrznego uszczelnienia (np. taśmą lub uszczelką).

Czym różni się gwint G od R lub NPT?
Gwint G jest rurowym gwintem walcowym (BSPP) – ma stałą średnicę na całej długości. Gwint R to rurowy gwint stożkowy (BSPT) – średnica maleje ku końcowi, co pozwala uszczelnić się klinowo. NPT to amerykański standard stożkowy (National Pipe Taper) – również stożkowy, ale z innym kątem zarysu (60°) i calami wyrażonymi w innym standardzie. Gwint G i R mają ten sam kąt zarysu (55° Whitworth) i zbliżone rozmiary, ale G jest prosty, a R stożkowy. Dlatego nie powinno się łączyć gwintu G z R/NPT bez odpowiednich adapterów – może to prowadzić do nieszczelności lub uszkodzenia gwintu.

Jak uszczelnić połączenie gwintowane czwórnika?
Najpopularniejszym sposobem jest użycie taśmy teflonowej (PTFE) owijanej na gwint zewnętrzny elementu, który wkręcamy do czwórnika (np. na gwint zewn. czwórnika lub na zewn. złączki wkręcanej do czwórnika). Alternatywnie można użyć pasty uszczelniającej (kleju anaerobowego) lub tradycyjnych konopi z pastą. Gwint zewnętrzny czwórnika (typ G) można także uszczelnić za pomocą uszczelki płaskiej dociskanej na czole, jeśli współpracujący element ma taką przylgę. W każdym przypadku ważne jest, by połączenie było szczelne – same gwinty G tego nie zapewnią, trzeba dodać materiał uszczelniający.

Czy czwórnik zapewnia szczelność bez dodatkowych uszczelek?
Nie, ponieważ wszystkie cztery połączenia gwintowane w czwórniku są typem gwintów niesamouszczelniających (G). Oznacza to, że szczelność nie jest osiągana przez zakleszczenie stożka, lecz wymaga dodatkowego uszczelnienia. Trzy porty wewnętrzne zwykle uszczelnia się taśmą lub pastą na wkręcanych elementach. Gwint zewnętrzny czwórnika najlepiej uszczelnić również taśmą lub za pomocą podkładki uszczelniającej na czoło. Bez tych dodatków połączenie będzie miało mikro-szczeliny, przez które medium może się wydostawać.

Czy potrzebna jest specjalna taśma do uszczelniania?
W większości przypadków wystarczy standardowa biała taśma teflonowa (PTFE) do gazu/wody. Jeśli instalacja jest np. tlenowa, trzeba użyć taśmy do tlenu (specjalnej, odtłuszczonej, niepalnej). W wysokich temperaturach (> 200°C) zwykła taśma może się rozkładać, wtedy stosuje się specjalne taśmy wysokotemperaturowe albo nici uszczelniające na wyższe temperatury. Do instalacji gazu ziemnego często używa się taśm oznaczonych kolorem żółtym (grubszych). Ważne jest, by taśma była dobrej jakości i właściwej szerokości (dla G1/2 lepsza szersza taśma 12mm, dla G1/8 wystarczy 6mm).

Jak mocno dokręcać czwórnik i przyłączone elementy?
Dokręcać należy z wyczuciem. Mosiądz to materiał dość wytrzymały, ale można przekręcić gwint nadmierną siłą. Zasadniczo dokręcamy tak, by połączenie było mocne i szczelne – czyli do momentu wyraźnego oporu stawianego przez uszczelnienie, a następnie jeszcze kawałek obrotu (ćwierć do pół obrotu). Jeśli mamy wartości momentów: dla gwintu G1/4 typowo ok. 30 Nm, dla G1/2 ok. 50 Nm może być wystarczające. Lepiej dokręcić trochę mniej i ewentualnie poprawić niż przesadzić. Po dokręceniu warto sprawdzić szczelność – brak przecieków oznacza, że dokręcono dość.

Czy trzeba używać dwóch kluczy przy montażu?
Tak, to dobra praktyka. Podczas wkręcania elementów w porty czwórnika warto skontrować czwórnik drugim kluczem, trzymając go za jego sześciokąt, aby nie przenosić momentu na pozostałe połączenia. To zapobiega odkręceniu się czwórnika z miejsca, w którym go zamocowaliśmy, oraz chroni go przed nadmiernym naprężeniem. Gdy wkręcasz np. złączkę w jeden port, trzymaj czwórnik drugim kluczem – szczególnie ważne, jeśli inne porty są już podłączone sztywnymi rurami.

Czy czwórnik mogę zamontować w istniejącej instalacji pod ciśnieniem?
Nie, absolutnie nie należy montować ani demontować czwórnika (ani żadnej armatury gwintowanej) na instalacji pod ciśnieniem! Zawsze trzeba najpierw wyłączyć dopływ medium i zredukować ciśnienie do zera w danym odcinku. Odkręcanie elementu pod ciśnieniem grozi gwałtownym wyrzutem medium, może spowodować wypadek lub poważne obrażenia. Montuj czwórnik tylko na odciętej i bezciśnieniowej instalacji.

Jak sprawdzić szczelność po montażu czwórnika?
Najlepszym sposobem jest wykonanie próby ciśnieniowej i użycie roztworu mydlin do wykrywania nieszczelności. Po zamontowaniu czwórnika, włącz medium (np. powietrze) pod niewielkim ciśnieniem, spryskaj lub pomaluj pędzelkiem każde połączenie gwintowane wodą z płynem do mycia naczyń. Jeśli pojawiają się pęcherzyki powietrza, oznacza to nieszczelność. Dokręć nieco dany element lub rozłącz i nawiń więcej taśmy, po czym sprawdź ponownie. W instalacjach z cieczą sprawdza się wizualnie, czy nie ma sączenia lub kropli. Kontrolę warto powtórzyć po kilku godzinach pracy, by wychwycić ewentualne minimalne przecieki.

Jakie ciśnienie maksymalne wytrzymuje czwórnik?
W zależności od wielkości gwintu, czwórnik serii 80.0302 wytrzymuje od 50 do 150 bar ciśnienia roboczego. Najmocniejszy pod tym względem jest wariant G1/8 (do 150 bar), a “najsłabszy” G1/2 (do 50 bar). Oznacza to, że można go stosować w wielu zastosowaniach przemysłowych. Np. typowe ciśnienie w pneumatyce ~6–10 bar to zaledwie ułamek dopuszczalnego, więc jest duży zapas bezpieczeństwa. Pamiętać należy, by nie przekraczać tych wartości – w razie potrzeb wyższego ciśnienia lepiej użyć złącz stalowych lub dedykowanych elementów wysokociśnieniowych.

Jaka jest wytrzymałość na podciśnienie (próżnię)?
Czwórniki mosiężne niklowane nadają się także do instalacji próżniowych. Gwintowane połączenie po uszczelnieniu taśmą jest szczelne również na podciśnienie (nie zasysa powietrza z zewnątrz). Mosiądz jest materiałem nieporowatym, więc sam korpus nie przepuszcza gazów. W praktyce czwórnik bez problemu wytrzymuje pełną próżnię techniczną ~0,1 mbar (czyli 99,99% próżni). Ograniczeniem jest raczej szczelność połączeń gwintowanych – dlatego do wysokiej próżni (HVAC, laboratoria) stosuje się często złącza z oringami lub lutowane, ale w zakresie próżni średniej i niskiej gwinty z taśmą PTFE spełniają swoją rolę. Krótko mówiąc, można użyć czwórnika do rozdziału linii próżni (np. podłączając jedną pompę do trzech zbiorników) – należy tylko starannie uszczelnić i sprawdzić, czy nie ma nieszczelności.

Czy czwórnik nadaje się do sprężonego powietrza?
Jak najbardziej. Sprężone powietrze to jedno z podstawowych mediów, do których zaprojektowano te czwórniki. Mosiądz niklowany jest odporny na sprężone powietrze (nie koroduje od wilgoci, jaka może w nim być), a ciśnienie typowych instalacji pneumatycznych (6–15 bar) jest dalekie od limitów wytrzymałości czwórnika. Dzięki temu użytkowanie jest w pełni bezpieczne, a czwórnik zapewnia wieloletnią pracę bez awarii w systemach sprężonego powietrza.

Czy można go stosować w instalacji wody pitnej?
Technicznie czwórnik mosiężny niklowany wytrzyma ciśnienie i temperaturę w instalacji wodnej bez problemu. Niklowana powierzchnia jest też dość obojętna w kontakcie z wodą. Jednak woda pitna stawia dodatkowe wymagania higieniczne – zawartość ołowiu w mosiądzu i niklu w wodzie. Czwórniki PREMA spełniają RoHS, co ogranicza ołów, ale nie oznacza całkowitej jego eliminacji (może być do 2-3%). Do długotrwałego kontaktu z wodą do picia często wymagane są atesty (np. PZH w Polsce) – nie mamy informacji, czy te czwórniki je posiadają. Zatem do instalacji bytowych warto stosować elementy z atestem. Jeśli jednak użyjemy takiego czwórnika np. w systemie nawadniania, C.O., czy ciepłej wody użytkowej (gdzie woda nie jest spożywana), to jest to jak najbardziej w porządku. W skrócie: do wody pitnej używać z ostrożnością, upewniając się co do zgodności z normami sanitarnymi.

Czy czwórnik jest odporny na wysoką temperaturę, np. parę?
Tak, czwórnik wytrzymuje do 300°C, więc może pracować z parą nasyconą i nawet przegrzaną (acz przy wyższej temperaturze spada dopuszczalne ciśnienie). Dla przykładu, para nasycona 10 bar ma ok. 180°C – to zdecydowanie w zakresie. Para 20 bar to ok. 213°C – nadal ok. 300°C to temperatura, przy której mosiądz zacznie znacząco mięknąć, więc to granica. Ważne jest, by dobrać odpowiednie uszczelnienie gwintów dla wysokiej temperatury (zwykła taśma PTFE wytrzymuje ~260°C, powyżej tego użyć np. taśmy z miedzią czy specjalnej pasty). Sam mosiądz nie topi się do ok. 900°C, więc konstrukcyjnie wytrzyma ciepło, ale jak wspomniano – ciśnienie maksymalne w takiej temperaturze należałoby zredukować.

Czy nadaje się do instalacji gazu ziemnego lub LPG?
Mosiądz niklowany jest często stosowany w armaturze gazowej, bo nie iskrzy i nie rdzewieje. Natomiast instalacje gazu ziemnego (metanu) podlegają rygorom prawnym – elementy muszą mieć dopuszczenia. Taki czwórnik, o ile nie ma certyfikatu na gaz, formalnie nie powinien być montowany w sieci gazowej budynku. Technicznie wytrzyma i uszczelnić go można (gaz ziemny typowo ~20–30 mbar w budynkach – to znikome ciśnienie). W praktyce jednak do gazu używa się kształtek stalowych czarnych lub mosiężnych lutowanych twardo. Do LPG (instalacje np. w kamperach, kuchenki) podobnie – raczej gotowe rozdzielacze z atestem. Reasumując: technicznie tak, formalnie trzeba sprawdzić dopuszczenia.

Czy czwórnik wytrzyma w instalacji olejowej/hydraulicznej?
Tak, w wielu instalacjach olejowych mosiężne czwórniki są stosowane, zwłaszcza jeśli ciśnienie nie przekracza ich limitu. Olej hydrauliczny nie powoduje korozji mosiądzu, a nikiel dodatkowo chroni przed utlenianiem. Trzeba tylko pamiętać o ciśnieniu – np. w hydraulice siłowej często bywa 150–200 bar, co przekracza możliwości większych czwórników (G1/2 = 50 bar max). Ale np. w układzie smarowania olejowego (kilka barów) czy w niskociśnieniowym powrocie oleju hydraulicznego, czwórnik sprawdzi się doskonale. Olej ma też właściwości smarne, więc gwinty nim nasączone mniej się zapiekają, co jest akurat korzystne.

Czy mogę połączyć nim trzy źródła medium w jeden?
Tak, czwórnik działa w obie strony – można nim nie tylko rozdzielać, ale i łączyć strumienie. Np. jeśli masz trzy linie doprowadzające ciecz do czwórnika, to czwartym wyjściem popłynie sumaryczny strumień (zakładając że ciśnienia są wyrównane). Należy jednak uważać, by nie doprowadzić jednocześnie różnych ciśnień, bo mogą się wzajemnie zakłócać. Czwórnik nie jest zaworem zwrotnym, więc przepływy swobodnie się w nim mieszają. Łączenie trzech strumieni w jeden bywa stosowane np. w układach wentylacyjnych (choć tam raczej trójniki Y się stosuje), ale w płynach – można, byle kontrolować warunki przepływu.

Czy mogę użyć czwórnika do zmiany kierunku rurociągów (jako kolanko)?
Teoretycznie tak – czwórnik ma porty pod kątem 90°, więc można np. wlot dać z boku, a wylot skierować w dół. Jednak czwórnik ma cztery porty, więc trzy z nich musiałyby być wykorzystane lub zaślepione. Jeśli chcesz tylko skręcić rurociąg w bok, lepiej użyć kolanka. Czwórnik użyjesz, gdy potrzebujesz faktycznie te cztery wyjścia. Wykorzystywanie czwórnika jako droższego zamiennika kolanka/trójnika nie ma sensu ekonomicznego, ale mechanicznie jest to możliwe (nieużywane porty trzeba szczelnie zamknąć korkiem).

Czy ten czwórnik może przenieść obciążenia mechaniczne, np. podwieszenie rury?
Nie jest do tego projektowany. Mosiądz jest mocny, ale czwórnik to mały element – nie zastąpi wspornika. Nie powinno się obciążać go znacznym ciężarem bocznym czy wibracjami bez podparcia. Jeśli np. do czwórnika G1/2 przykręcisz 3-metrową rurę stalową, to ciężar tej rury będzie dźwigać czwórnik – może to spowodować pęknięcie lub wykręcenie gwintu z czasem. Dlatego cięższe części instalacji powinny być podparte uchwytami, a czwórnik służy tylko do szczelnego połączenia, nie do noszenia ciężaru.

Jakie normy spełnia czwórnik ZWWW?
Pod względem gwintów – ISO 228-1 (gwinty G równoległe). Materiałowo zwykle odpowiada normom EN 12164/12165 dla mosiądzu. W kontekście przepisów UE spełnia wymagania dyrektywy 2011/65/UE (RoHS) i rozporządzenia 1907/2006 (REACH) w zakresie substancji chemicznych. Jako element armatury ogólnego stosowania nie ma specyficznej normy kształtu – jego wymiary bazują na standardach producenta (CPP Prema). Można uznać, że to typowa armatura gwintowana, zgodna z ogólnymi standardami branżowymi. W zastosowaniach ciśnieniowych < 1/2" i < 100 bar, zwykle nie wymaga osobnych certyfikatów zgodnie z dyrektywą ciśnieniową (jest to “SEP” – Sound Engineering Practice). Jeśli potrzebny jest certyfikat materiałowy (np. 3.1), producent mógłby dostarczyć informacje o gatunku mosiądzu i procesie niklowania.

Czy czwórnik jest objęty gwarancją?
Zależnie od dostawcy, ale zazwyczaj tak – standardowo elementy pneumatyki mają gwarancję 12 miesięcy lub 24 miesiące na wady produkcyjne. Oczywiście gwarancja nie obejmuje zużycia eksploatacyjnego (chociaż tutaj nie ma co się zużywać) ani uszkodzeń mechanicznych z winy użytkownika (np. zerwany gwint z powodu przekręcenia). W praktyce czwórnik jest tak prostym elementem, że jeśli przejdzie test szczelności po montażu, raczej później problemów nie będzie – chyba że nastąpi jakieś ekstremalne przeciążenie.

Co zrobić, jeśli gwint czwórnika się uszkodzi (np. przekręci)?
Niestety, czwórnik jest monolitem – nie ma możliwości wymiany samego gwintu. Jeśli uszkodzi się gwint wewnętrzny (np. z powodu crossowania z innym standardem lub wkręcenia twardego elementu bez taśmy, co poszarpało zwoje), pozostaje wymiana czwórnika na nowy. Gwint zewnętrzny też – jak się obrobi lub pęknie sześciokąt – również wymiana całego. Mosiądz nie nadaje się do napraw typu spawanie czy lutowanie (szczególnie elementy ciśnieniowe – traci wytrzymałość miejscowo). Dlatego montując, należy ostrożnie operować, by do uszkodzeń nie doszło.

Czy mogę użyć czwórnika wielokrotnie?
Tak, czwórnik sam w sobie jest wielorazowego użytku – materiał nie traci właściwości przy demontażu. Ważne jedynie, by za każdym razem dać nowe uszczelnienie gwintów (np. nową taśmę). Gwinty mosiężne wytrzymują kilka cykli skręcania/rozkręcania bez problemu, choć po np. kilkunastu razach mogą się nieco wygładzić czy poluzować tolerancje. Jeśli nie jest uszkodzony, można przekładać czwórnik między instalacjami dowolnie. W praktyce często taka armatura używana jest latami, a demontuje się ją tylko przy przeróbkach – i może dalej służyć.

Czy są dostępne czwórniki w innych materiałach (np. stal nierdzewna, plastik)?
Tak, na rynku istnieją czwórniki wykonane z różnych materiałów: stal nierdzewna (stosowane w aplikacjach z bardzo agresywnymi mediami czy wysokimi ciśnieniami), tworzywa sztuczne (np. polipropylenowe lub z nylonu, do niskociśnieniowych układów, często w akwarystyce lub laboratoriach), a nawet aluminium (spotykane w pneumatyce – tzw. kostki aluminiowe rozdzielające). Konkretnie seria 80.0302 dotyczy mosiądzu niklowanego. Jeśli potrzebujemy materiału alternatywnego, należy poszukać odpowiednika – często producenci jak Prema mają inne numery serii na wersje z różnych materiałów. Na przykład, czwórnik aluminiowy (tzw. kostka) bywa w ofercie jako osobny produkt. Wiadomo, stal nierdzewna jest dużo droższa, więc stosuje się ją tylko gdy mosiądz by nie dał rady (np. kwasy, woda morska, czystość spożywcza itp.). Tworzywa z kolei są tańsze i odporne chemicznie, ale słabsze mechanicznie i temperaturowo (zwykle max 10 bar, 50°C), więc mają ograniczone zastosowanie.

Czy czwórnik ZWWW jest lepszy od czwórnika WWWW?
“ZWWW” ma jedną różnicę względem “WWWW” – czyli czysto czterech gwintów wewnętrznych. W czwórniku ZWWW jeden z portów jest męski, co czasem ułatwia montaż (można go bezpośrednio wkręcić gdzieś). Czwórnik WWWW (cztery wewnętrzne) wymaga dołączenia z każdej strony osobnej złączki lub nypla, co zwiększa liczbę połączeń. Zatem zaletą ZWWW jest mniejsza liczba elementów potrzebnych w węźle – np. wkręcamy go w gniazdo zbiornika od razu, bez dodatkowego nypla. To redukuje potencjalne miejsca przecieków i oszczędza miejsce. W pewnych sytuacjach jednak cztery wewnętrzne mogą być wygodniejsze – np. gdy czwórnik ma służyć jako “rozdzielacz swobodny” w linii, wtedy wolimy cztery żeńskie i do nich wkręcamy cztery odcinki rur (ale równie dobrze można to zrobić ZWWW + jedna męska złączka, więc tu kwestia preferencji). Ogólnie ZWWW jest bardzo uniwersalny i często wybierany właśnie za tę wszechstronność montażu.

Czy mogę wkręcić czwórnik ZWWW w trójnik, by uzyskać 5 wyjść?
Tak, to możliwe – np. trójnik ma dwa wyjścia, w jedno z nich wkręcimy czwórnik, uzyskując z tego punktu łącznie 1 (drugie wyjście trójnika) + 3 (z czwórnika) = 4 wyjścia plus wejście. Bywa, że trzeba uzyskać nietypową konfigurację wielodrogową – wtedy łączy się kilka kształtek. Należy jednak uważać, by nie powstała “choinka” obciążająca mocno punkt bazowy i by wszędzie dać dobre uszczelnienie. Alternatywnie istnieją gotowe kolektory wielowyjściowe – np. bloki rozdzielające, jeśli potrzeba wielu wyjść naraz.

Jaka jest żywotność takiego czwórnika?
Nie ma określonego limitu żywotności – czwórnik nie ma części ruchomych ani elementów podlegających zużyciu. W praktyce może on pracować dekady w instalacji, o ile nie ulegnie korozji lub uszkodzeniom zewnętrznym. W normalnych warunkach mosiądz niklowany potrafi wytrzymać bardzo długo. Nawet po 20-30 latach często takie elementy w instalacjach są nadal sprawne (choć mogą mieć nieco zmatowiałą powierzchnię). Żywotność więc głównie zależy od środowiska pracy – np. w środowisku agresywnym może skrócić się do kilku lat (gdy np. powłoka ulegnie uszkodzeniu i mosiądz zacznie korodować), ale w przyjaznym otoczeniu (suchy zakład przemysłowy) przetrwa praktycznie nieograniczony czas.

Czy czwórnik może działać jako mieszak różnych mediów?
Nie jest do tego przeznaczony, ale fizycznie, jeśli do różnych wejść doprowadzisz różne media, to w czwórniku one się zmieszają. Np. dwa gazy – tak, popłyną razem. Ale nie ma żadnej kontroli nad proporcjami mieszania, to czysto mechaniczny rozdzielacz. Więc jeśli to celowe (np. zmieszanie powietrza z gazem ochronnym), trzeba to robić ostrożnie i lepiej użyć do mieszania urządzeń do tego przewidzianych (np. mieszalnika). Czwórnik nie zapewnia jednorodności mieszania, może powstać gradient stężeń w zależności od przepływów.

Czy potrzebne są uprawnienia do montażu czwórnika?
Montaż czwórnika jest czynnością z zakresu montażu instalacji rurowych. Zwykle nie wymaga to specjalnych uprawnień (poza instalacjami gazowymi i freonowymi, gdzie prawo wymaga certyfikowanego instalatora). W pneumatyce czy hydraulice siłowej obsługa takich elementów to standardowa praca mechanika/montera. Ważne jest przestrzeganie zasad BHP i ewentualnie posiadanie wiedzy technicznej, ale formalnych uprawnień typu spawacz itp. tu nie potrzeba.

Gdzie mogę kupić czwórniki ZWWW serii 80.0302?
Produkty te są dostępne u dystrybutorów pneumatyki i armatury przemysłowej. Można je nabyć bezpośrednio w sklepach takich jak Pneumat System, Martech, Hydron, Air-Com czy innych firmach oferujących elementy złączne. Wiele sklepów internetowych posiada te czwórniki pod numerem katalogowym 6025 plus rozmiar (np. 6025 1/4). Oczywiście można też kupić przez przedstawicieli CPP Prema lub w hurtowniach instalacyjnych. Cena zależy od rozmiaru – im większy gwint, tym droższy (orientacyjnie od kilkunastu zł za G1/8 do kilkudziesięciu zł za G1/2).

Jak zidentyfikować producenta czwórnika?
Czwórniki serii 80.0302 mają zwykle wygrawerowany lub wybity mały logotyp CPP PREMA lub numer serii. Może to być jednak trudno dostrzegalne (mogą mieć znacznik na jednej z płaskich powierzchni). Jeśli nie ma oznaczeń, identyfikacja po wyglądzie jest trudniejsza – wielu producentów robi podobnie wyglądające czwórniki. Prema ma określony numer katalogowy (6025 - gdzie 60 to kategoria armatura mosiężna, 25 czwórnik ZWWW, i rozmiar po ukośniku). Jeśli kupujemy u oficjalnego dystrybutora, mamy pewność co do producenta. W zastosowaniach krytycznych warto korzystać ze sprawdzonego źródła, by mieć pewność materiału i wykonania (tańsze noname czwórniki mogłyby np. mieć gorszy mosiądz).

Czy mogę stosować czwórnik na zewnątrz, narażony na warunki atmosferyczne?
Tak, mosiądz niklowany nadaje się do użytku na zewnątrz budynków. Nie koroduje jak stal, aczkolwiek po latach może pojawić się lekki nalot czy plamy na niklu. Ważne, by unikać stałego kontaktu z wodą stojącą (jak każda armatura – choć mosiądz wytrzymuje, to lepiej nie mieć kałuż na nim). Mróz nie szkodzi samemu czwórnikowi – byle medium wewnątrz nie zamarzło i go nie rozsadziło (ale to dotyczy całej instalacji). W nasłonecznieniu nikiel się nagrzewa, ale to nie problem; UV na nikiel nie wpływa. Można ewentualnie pokryć czwórnik farbą lub lakierem dla maskowania/ochrony, choć fabryczna powłoka w zupełności wystarcza. Jeśli czwórnik jest częścią instalacji narażonej na dewastację lub kradzież (mosiądz ma wartość złomową) – można go zabudować lub oznakować. Reasumując – tak, na zewnątrz może pracować latami.

Jaki jest przepływ przez czwórnik – czy nie dławi on przepływu?
Czwórnik ma wewnątrz przekroje zbliżone do nominalnego – więc jego opory są porównywalne z oporami kolanka czy dwóch trójników. Oczywiście każde załamanie i rozgałęzienie powoduje pewien spadek ciśnienia. Dla sprężonego powietrza możemy szacować, że przy 6 bar przepływ ~1000 l/min przez czwórnik G1/2 generuje spadek ok. 0,5 bar. Dla mniejszego czwórnika przepływ maksymalny będzie mniejszy (np. G1/4 – kilkaset l/min). W przypadku cieczy opory można obliczać traktując czwórnik jako dwie armatury: trójnik + kolanko, mniej więcej. Jeśli przepływy są symetryczne na wyjściach, mieszają się – generuje to turbulencje w środku, ale generalnie nie jest to duży dławik. Tak więc przepustowość czwórnika jest wysoka i w większości zastosowań nie ogranicza wydajności systemu.

Czy czwórnik może się poluzować w trakcie eksploatacji?
Jeśli został poprawnie dokręcony i uszczelniony, nie powinien się samoczynnie odkręcić. Jednak drgania lub częste zmiany temperatur mogą powodować mikroruchy połączenia. Dlatego w systemach drgających (np. sprężarka na ramie) warto użyć dodatkowo kleju do gwintów czy kontrnakrętki. Regularny przegląd instalacji (np. co rok) i dokręcenie jeśli potrzeba jest zalecane. Generalnie dobrze posadowiony czwórnik w statycznej instalacji pozostanie nieruchomy. Problem może wystąpić, gdy np. użyto niewłaściwej taśmy i po pewnym czasie zacznie twardnieć/kurczyć się – wtedy leciutkie luzy mogą się pojawić. Wniosek: poprawny montaż = brak luzów przez lata.

Czy połączenie gwintowane na czwórniku można dodatkowo uszczelnić z zewnątrz (np. silikonem)?
Nie jest to zalecane. Jeśli masz przeciek, lepiej poprawić go od wewnątrz (dokładniej taśmą czy pastą). Smarowanie z zewnątrz silikonem czy klejem to prowizorka – może na chwilę ograniczy sączenie, ale nie rozwiąże problemu i utrudni późniejszy demontaż (zabrudzony gwint). Czwórnik powinien być szczelny sam z siebie na gwintach. Wyjątkiem jest awaryjne zabezpieczenie drobnego wycieku np. żywicą epoksydową, ale to już traktujmy jako ostateczność i potem raczej wymieńmy element.

Jak dbać o czwórnik po montażu?
Nie wymaga on szczególnej obsługi. Warto jednak utrzymywać instalację czystą. Jeśli czwórnik jest na zewnątrz, okresowo można go oczyścić z brudu, żeby np. nie korodował pod warstwą błota. W instalacjach pneumatycznych dbałość polega bardziej na utrzymaniu czystości medium (filtry powietrza), by do czwórnika nie trafiały cząstki stałe powodujące ścieranie. Od strony zewnętrznej nikiel można od czasu do czasu przetrzeć szmatką – będzie ładnie błyszczał. Nie trzeba go smarować ani malować. Jeżeli poluzuje się jakieś połączenie – dokręć. Po kilku latach pracy można sprawdzić kluczem, czy wszystko jest wciąż mocno poskręcane, bo czasem minimalna rekalibracja może poprawić szczelność prewencyjnie.

Czy czwórnik posiada certyfikat ATEX (do stref zagrożonych wybuchem)?
Sam czwórnik jako element pasywny zwykle nie ma certyfikatu ATEX (dotyczy on urządzeń elektronicznych lub mechanicznych mających własne źródła zapłonu). Ale materiały, z których jest wykonany – mosiądz – są odpowiednie do stref zagrożonych wybuchem, bo nie generują iskier przy uderzeniu (mosiądz jest metalem tzw. nieiskrzącym). Nikiel na powierzchni również nie iskrzy łatwo (twardszy, ale wciąż stop miedzi jest pod spodem). Więc z punktu widzenia dopuszczenia w strefach EX, czwórnik może być używany jako część instalacji (np. w rafinerii). Oczywiście trzeba zadbać, by montaż nie wprowadzał zagrożenia (np. użycie odpowiednich uszczelniaczy niewydzielających gazów itp.). Formalnie czwórnik to element rurociągu – rurociągi jako takie nie wymagają osobnego certyfikowania ATEX, liczy się cała instalacja.

Czy mogę pomalować czwórnik dla oznaczenia medium?
Można, ale farba może nie trzymać się tak dobrze gładkiej niklowanej powierzchni. Jeśli chcesz oznaczyć np. kolorami (niebieski dla powietrza, zielony dla tlenu itp.), użyj cienkiej warstwy farby odpornej na warunki pracy (np. farba alkidowa). Upewnij się, że powierzchnia jest odtłuszczona przed malowaniem. Pamiętaj jednak, że farba może porysować się przy dokręcaniu kluczem. Alternatywą jest założenie opasek zaciskowych kolorowych lub malowanie rury tuż obok, zostawiając czwórnik niepomalowany. Znakowanie medium zwykle dotyczy większych elementów, czwórniki bywają małe i nie zawsze są malowane przez producenta (czasem np. dla tlenowych maluje się je na niebiesko, ale to rzadkość). Jeśli już malujesz, nie zalewaj farbą gwintów – farba w gwincie utrudni serwis.

Czy czwórnik może być wykorzystany w instalacji ciśnieniowej podlegającej UDT?
Urząd Dozoru Technicznego w Polsce kontroluje zbiorniki ciśnieniowe, sieci itp. Pojedynczy czwórnik raczej nie wymaga zgłoszenia – jest elementem składowym instalacji. Ważne, by instalacja jako całość spełniała wymagania. Czwórnik spełnia je materiałowo (mosiądz to materiał dopuszczony), a ze względu na małą średnicę i objętość czynnika nie wpływa znacząco na kategoryzację urządzenia. Innymi słowy, montując czwórnik w instalacji np. sprężonego powietrza, nie trzeba tego zgłaszać osobno. Jeśli instalacja podlega odbiorowi UDT (bo np. ma duży zbiornik), to czwórnik będzie oceniany pośrednio – czy ma odpowiednie parametry, czy nie jest słabym ogniwem. Dlatego wskazane jest użycie czwórnika o parametrach >= parametrom instalacji (co w Prema 80.0302 jest spełnione dla typowych warunków).

Gdzie znajdę dodatkowe informacje techniczne o tych czwórnikach?
Producent (CPP Prema) udostępnia karty katalogowe oraz modele 3D do pobrania. W karcie katalogowej znajdują się zwykle rysunki wymiarowe, dokładne wartości wymiarów A, B, B1, L1, L2, CH dla każdego rozmiaru oraz parametry materiałowe. Możesz poprosić dystrybutora o taką kartę lub znaleźć ją online (niekiedy jest dołączona na stronach sklepów jako PDF). Dodatkowo, w katalogach ogólnych pneumatyki bywa sekcja “armatura mosiężna”, gdzie te czwórniki są opisane. W razie wątpliwości co do użycia w specyficznym środowisku, warto skonsultować się z inżynierem aplikacyjnym producenta lub dystrybutora – zazwyczaj udzielą oni szczegółowych informacji.

Czy cena czwórnika mosiężnego jest dużo niższa niż stal nierdzewnego?
Tak, z reguły czwórniki z mosiądzu są kilkukrotnie tańsze od nierdzewnych. Orienacyjnie, mosiężny czwórnik G1/4 może kosztować kilkanaście złotych, a nierdzewny ekwiwalent kilkadziesiąt (2-4 razy więcej). Dlatego jeśli nie ma konieczności użycia nierdzewki, mosiądz jest ekonomiczniejszym wyborem. Z drugiej strony, plastikowe czwórniki (o ile pasują parametrami) są tańsze od mosiężnych, ale mają ograniczenia wytrzymałościowe. Mosiądz jest często najlepszym kompromisem ceny do wytrzymałości, stąd jego popularność.

Jakie są wymiary fizyczne czwórnika G1/2?
Dla czwórnika o gwintach G1/2 istotne wymiary to: długość całkowita około 64 mm, odległość od środka do końca gwintu wewn. ~15 mm, do końca gwintu zewn. ~14 mm, rozmiar klucza 20 mm. Średnica zewnętrzna portów (części cylindrycznej z gwintem wewn.) to ok. 22 mm (bo gwint 1/2 to ~20,9 mm wewn., plus ścianka). Te parametry są zawarte w dokumentacji technicznej, więc można je zawczasu uwzględnić projektując układ. Mniejsze rozmiary analogicznie: G1/4 ma L ~50 mm, klucz 13 mm, cylinder ~18 mm średnicy.

Czy w czwórnikach Prema otwory przelotowe się krzyżują (przewiercone na wylot)?
Zwykle konstrukcja jest taka, że dwa otwory są przewiercone na wylot (tworząc jeden ciąg przelotowy), a dwa pozostałe wchodzą prostopadle do tego ciągu. W czwórniku powstaje więc geometrycznie coś jak dwie przecinające się na krzyż dziury. W modelu Prema 80.0302 najprawdopodobniej gwint zewnętrzny jest w osi jednego przewiertu, a trzy wewnętrzne w pozostałych kierunkach (dwa w osi drugiego przewiertu i jeden na końcu tego pierwszego – ciężko opisać słowami). Tak czy inaczej, otwory spotykają się w środku czwórnika, tworząc wspólną komorę. Nie ma w środku żadnej przegrody, więc przepływ jest swobodny. Przy patrzeniu przez jeden gwint widać światło przeciwległego w przypadku niektórych portów, co potwierdza przelot.

Czy czwórnik może służyć jako baza pod czujniki (manometry itp.)?
Tak, to bardzo częste zastosowanie. Czwórnik pozwala zamontować kilka czujników ciśnienia w jednym punkcie pomiarowym. Np. w maszynie możemy wkręcić czwórnik w port ciśnieniowy i następnie wkręcić w niego manometr lokalny, presostat oraz czujnik analogowy – wszystko mierzące to samo ciśnienie. Dzięki temu mamy redundancję lub różne sygnały do różnych systemów. Jest to preferowane zamiast “kombinowania” z trójnikami, bo tu mamy cztery miejsca od razu. Warto jedynie upewnić się, że objętość tego układu nie zaburzy odczytu (czasem duża objętość martwa może nieco opóźniać reakcję czujników – w czwórniku ta objętość jest mała, więc zwykle ok).

Czy wibracje nie pękną mosiądzu?
Mosiądz znosi wibracje dość dobrze, ale długotrwałe silne drgania mogą powodować zmęczenie materiału. W czwórniku miejsca najbardziej narażone to podstawy gwintów wewnętrznych (tam są najmniejsze przekroje). Jeśli czwórnik jest mocno obciążony wibracjami (np. zamontowany bezpośrednio na silniku), może po latach pojawić się pęknięcie. Aby tego uniknąć, izoluj drgania: stosuj elastyczne węże zamiast sztywnych rur do połączeń z czwórnikiem, stosuj obejmy tłumiące, ewentualnie zamiast mosiądzu w takich ekstremach użyj stali nierdzewnej (bardziej odporna na zmęczenie). W większości zastosowań przemysłowych (kompresory, prasy, linie produkcyjne) mosiężne złączki spisują się bez pęknięć, więc nie ma powodu do obaw przy normalnym użytkowaniu.

Czym czyścić czwórnik, jeśli np. obrośnie brudem lub korozją?
Można czyścić mechanicznie miękką szczotką i środkami typu WD-40 lub innym penetrującym olejem (rozpuści zabrudzenia, nasmaruje powierzchnię). Nikiel jest dość twardy, więc delikatne skrobanie plastikiem go nie porysuje. Unikaj silnych kwasów do czyszczenia (mogą usunąć powłokę). W warunkach warsztatowych zazwyczaj nie czyści się specjalnie, bo to element funkcjonalny – wystarczy przetrzeć szmatką. Jeśli czwórnik miał kontakt z mediami, które pozostawiły osad (np. woda bardzo twarda – kamień), można odkamienić kwasem cytrynowym lub octem, ale krótko i potem dobrze wypłukać.

Czy w razie awarii mogę zaspawać dziurę w czwórniku?
Nie, spawanie mosiądzu jest bardzo trudne (odparowuje cynk). Jeśli czwórnik pęknie lub się rozszczelni, trzeba go wymienić. Próby lutowania twardego (mosiądz dałoby się lutować mosiądzem, ale to już wyższa szkoła i raczej mało sensowna) czy spawania raczej nie przyniosą dobrego efektu pod ciśnieniem. Koszt nowego czwórnika jest niewielki w porównaniu do ryzyka.

Co oznacza “PN 16” w kontekście czwórnika?
PN to Pressure Nominal – klasa ciśnieniowa według normy dla armatury. Niektórzy dystrybutorzy podają np. PN16 dla czwórnika, co sugeruje nominalne ciśnienie 16 bar (często w kontekście instalacji wodnych). W przypadku Prema 80.0302 parametry są wyższe niż PN16, ale do zastosowań wodnych można przyjąć bezpiecznie właśnie 16 bar jako limit operacyjny. PN16 jest standardem w instalacjach budowlanych (woda, ogrzewanie). Jeśli więc widzisz czwórnik opisany PN16, to znaczy, że do 16 bar jest w pełni bezpieczny (choć faktycznie często wytrzyma dużo więcej). Pamiętaj jednak, że PN dotyczy głównie temperatury do 120°C – wyższa temperatura to inna klasa.

Czy muszę odpowietrzać czwórnik?
Sam czwórnik nie ma żadnych komór, w których by się powietrze mogło uwięzić bardziej niż w reszcie instalacji. Jeśli instalacja jest hydrauliczna (woda/olej), oczywiście po montażu całego układu trzeba go odpowietrzyć jak zwykle. Czwórnik nie ma wbudowanego odpowietrznika, więc jeśli pełni on np. rolę rozdziału w najwyższym punkcie instalacji, warto w jednym z portów zainstalować odpowietrznik ręczny lub automatyczny. W pneumatyce kwestia odpowietrzania nie występuje (powietrze samo jest medium).

Czy czwórnik może pełnić funkcję elementu bezpieczeństwa?
Sam czwórnik nie, ale może służyć do podłączenia zaworu bezpieczeństwa. Np. w zbiorniku powietrza do czwórnika wkręcamy zawór bezpieczeństwa i manometr – to częsta praktyka. Czwórnik wtedy staje się częścią układu bezpieczeństwa, ale to zawór bezpieczeństwa ma certyfikat i odpowiada za działanie. Czwórnik musi tylko wytrzymać warunki.

Jakie jest oznaczenie katalogowe czwórników Prema?
W systemie Prema czwórniki ZWWW mają numer bazowy 80.0302 i końcówki zależne od rozmiaru: 80.0302.18 (dla G1/8), 80.0302.14 (dla G1/4), 80.0302.38 (dla G3/8) i 80.0302.12 (dla G1/2). Dystrybutorzy często używają własnych kodów, np. Pneumat System ma kod 6025 dla ZWWW, Martech też używa 6025. Warto znać te kody przy zamawianiu, by jednoznacznie wskazać produkt.

Czy mogę zastosować czwórnik do łączenia rur z gwintem walcowym G z rurami stożkowymi NPT?
To niezalecane. Gwinty NPT i G mają różne skoki (choć zbliżone dla niektórych rozmiarów) i inny kąt, więc połączenie ich może być nieszczelne lub trzymać na kilku zwojach tylko. Istnieją adaptery G->NPT – najlepiej z nich skorzystać. Jeśli jednak wkręcisz NPT do czwórnika G na taśmie, może uda się “na oko” uszczelnić, ale to ryzykowne i niezgodne z normami. Zawsze staraj się utrzymać jednolity standard gwintów w całej instalacji. Jeśli masz urządzenie z NPT, wkręć w nie adapter na G, a dopiero do adaptera czwórnik – to bezpieczniejsze.

Jak odróżnić gwint 1/4" G od 1/4" NPT, żeby nie pomylić?
Najlepiej zmierzyć średnicę i skok. Gwint G1/4 ma średnicę zewn. ~13,16 mm i 19 zwojów na cal (skok ~1,337 mm), gwint NPT 1/4 ma średnicę zewn. ~13,72 mm na początku (stożek 1:16) i 18 zwojów na cal (skok ~1,411 mm). Różnica w liczbie zwojów powoduje, że po skręceniu paru zwojów przestanie pasować. Wizualnie – G1/4 i 1/4NPT są bardzo podobne, lepiej nie ryzykować bez pewności. Producenci zwykle oznaczają na elementach lub opakowaniu, jaki to rodzaj gwintu. W razie wątpliwości użyj gwintomierza albo porównaj z pewną złączką G. Jeśli nie pasuje idealnie, to nie kombinuj.

Czy gwinty wewnętrzne czwórnika mają pełny gwint czy jest odcinek stożkowy?
Gwinty wewnętrzne G w czwórniku są pełne cylindryczne do określonej głębokości, a potem otwór może lekko się rozszerzać (w końcu wiercenia). Standard przewiduje, że gwint wewn. może nie być nacięty do samego dna – zwykle zostaje kilka zwojów niepełnych. Ale generalnie jest to gwint prosty. Nie ma tam celowo stożka. Więc wkręcany element może wejść do końca gwintowanej części i zatrzymać się (albo oprzeć na dnie, jeśli jest długi). W czwórnikach starano się, by głębokość gwintu wewn. była wystarczająca do typowych złączek. Także w praktyce wkręcając np. króciec G1/4 do czwórnika G1/4, wchodzi on np. na 8–10 mm i jest ok.

Co zrobić z niewykorzystanym czwartym wyjściem?
Jeśli nie potrzebujesz jednego z portów czwórnika, należy go zaślepić. Najlepiej wkręcić tam korek gwintowany (śrubunek zaślepiający) z odpowiednim uszczelnieniem. Pozostawienie otwartego portu oczywiście skutkuje ucieczką medium. Pod żadnym pozorem nie uruchamiaj instalacji z niezaślepionym portem! To trywialne, ale warte podkreślenia. Zaślepki (korki) z mosiądzu niklowanego lub stali są powszechnie dostępne dla każdego gwintu G.
