Czwórniki gwintowane ZZZZ mosiądz niklowany seria 80.0303

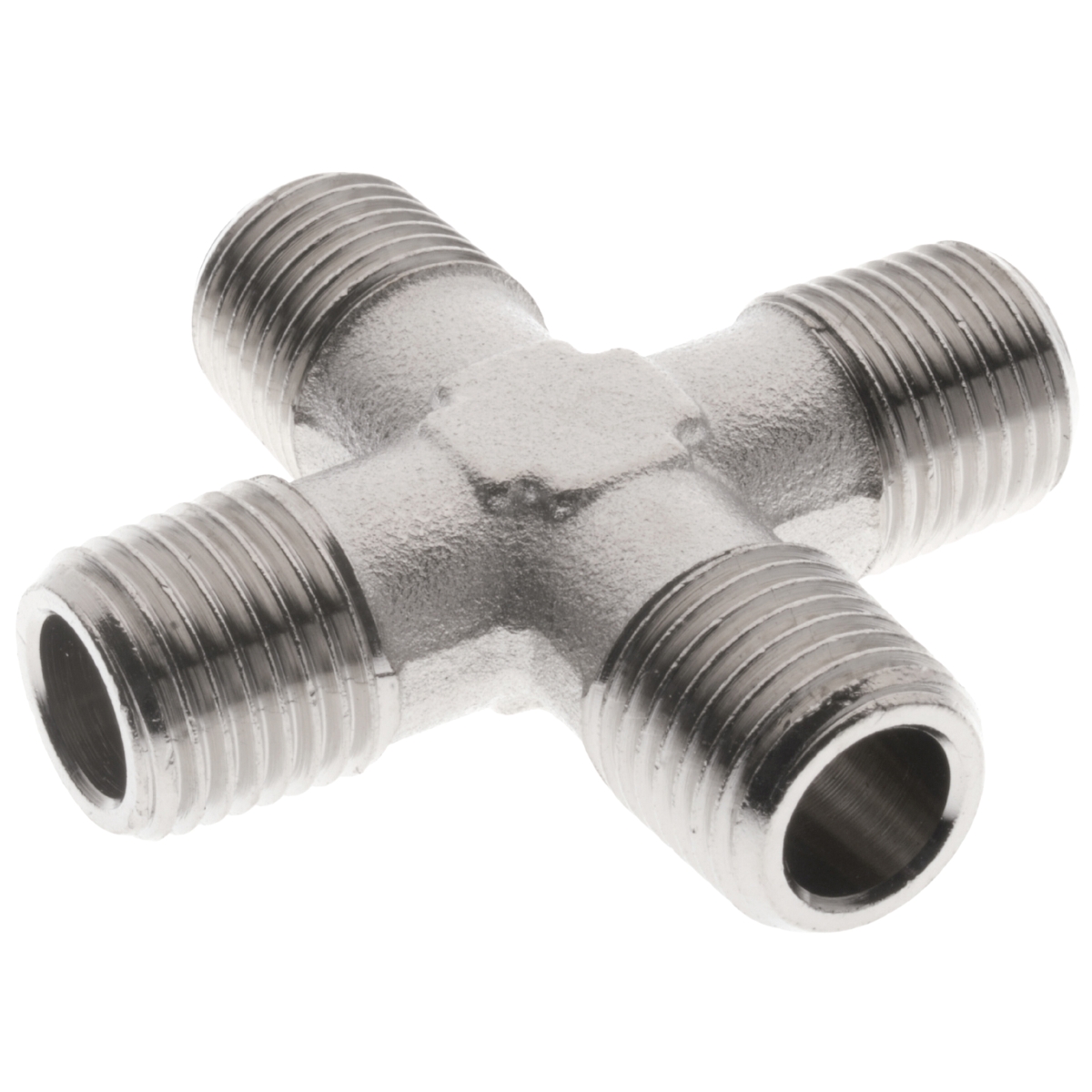

Czwórnik gwintowany ZZZZ z serii 80.0303 marki CPP PREMA to kompaktowa kostka rozdzielcza wykonana z wysokogatunkowego mosiądzu CW617N pokrytego warstwą niklu. Wyposażony w cztery równoległe gwinty zewnętrzne G o jednakowej średnicy, umożliwia tworzenie węzła czterokierunkowego. Niklowana powłoka zabezpiecza mosiądz przed korozją, zwiększa jego twardość i nadaje estetyczny, srebrzysty połysk.

Precyzyjne gwinty, zgodne z normą ISO 228-1, zapewniają szczelne połączenie z popularnymi złączkami BSPP. Korpus czwórnika jest odkuwany, a następnie obrabiany numerycznie, co gwarantuje idealną geometrię kanałów. Każdy egzemplarz przechodzi rygorystyczną kontrolę wymiarową, próbę ciśnieniową oraz test szczelności w komorze wodnej pod ciśnieniem 1,5 × PN.

Dzięki męskim przyłączom rozwiązanie ZZZZ eliminuje potrzebę stosowania dodatkowych nypli, umożliwiając bezpośrednie wkręcenie w gniazda urządzeń. Niewielka masa kostki sprawia, że nie obciąża instalacji, co czyni ją idealną do montażu w szafach sterowniczych i modułach wysp zaworowych.

Firma CPP PREMA stosuje certyfikowany system zarządzania jakością zgodny z ISO 9001, a produkcja odbywa się w zakładzie zasilanym energią odnawialną. Proces recyklingu wiórów mosiężnych zapewnia zgodność z dyrektywami RoHS i REACH, czyniąc czwórnik produktem przyjaznym dla środowiska.

Zastosowanie czwórnika ZZZZ z serii 80.0303 marki CPP PREMA

Czwórnik gwintowany ZZZZ z serii 80.0303 to wszechstronny element stosowany jako rozdzielacz lub kolektor w różnych instalacjach. Dzięki kompaktowej konstrukcji i czterem męskim gwintom zewnętrznym G o jednakowej średnicy znajduje szerokie zastosowanie w wielu branżach.

Kluczowe zastosowania:

• Instalacje pneumatyczne, hydrauliczne i gazowe: Umożliwia rozdzielanie lub zbieranie medium w jednym węźle, minimalizując spadki ciśnienia dzięki bezpośredniemu wkręceniu w korpusy zaworów, cylindrów lub filtrów.

• Linie sprężonego powietrza: Pozwala podłączyć trzy niezależne gałęzie do jednego źródła zasilania, co sprawdza się w warsztatach mechanicznych i na liniach produkcyjnych.

• Układy pomiarowe: Umożliwia jednoczesne podłączenie manometru, presostatu i czujnika analogowego bez konieczności stosowania dodatkowych trójników.

• Instalacje chłodnicze: Z gwintem G1/4 łączy szybkozłącza serwisowe i zawory Schradera w kompaktowym węźle.

• Branża spożywcza: Rozgałęzia CO₂ do dozowników napojów, zapewniając higienę dzięki gładkiej, niklowanej powierzchni.

• Maszyny budowlane: Rozprowadza sygnał sterujący z pompy pneumatycznej do kilku siłowników membranowych.

• Laboratoria chemiczne: Ułatwia szybkie rekonfiguracje linii doprowadzających gazy obojętne w instalacjach eksperymentalnych.

• Energetyka: Służy do podłączania impulsowych linii ciśnieniowych przesyłających sygnały do regulatorów turbin.

• Systemy nawadniania: Rozdziela wodę z pompy głębinowej na trzy sekcje ogrodowe, eliminując potrzebę budowy skomplikowanego kolektora.

Dane techniczne czwórnika ZZZZ z serii 80.0303 marki CPP PREMA

Gwinty i wymiary

• Gwint zewnętrzny: Równoległy BSPP typu G, zgodny z normą ISO 228-1.

• Dostępne rozmiary: G1/8, G1/4, G3/8, G1/2.

• Średnica nominalna przelotu: Zgodna z wewnętrzną średnicą rur o tych samych gwintach.

• Rozmiar klucza: 9 mm (G1/8), 13 mm (G1/4), 17 mm (G3/8), 20 mm (G1/2).

• Długość całkowita kostki: 38–64 mm (w zależności od rozmiaru).

• Masa jednostkowa: Od 15 g (G1/8) do 140 g (G1/2).

• Okrągłość kanałów: Tolerancja ≤ 0,05 mm.

• Szorstkość gwintów: Klasa A wg ISO 965.

• Kąt zarysu gwintu: 55° Whitworth.

Parametry pracy

• Ciśnienie robocze:

  • G1/8: do 150 bar

  • G1/4: do 100 bar

  • G3/8: do 75 bar

  • G1/2: do 50 bar

• Ciśnienie próbne: 1,5 × PN, każda kostka testowana fabrycznie.

• Zakres temperatur: Od −20 °C do +300 °C (ograniczenie wynika z właściwości mosiądzu).

• Przepływ nominalny:

  • Powietrze: 400 l/min (G1/8) do 1200 l/min (G1/2) przy Δp = 0,5 bar.

  • Woda: 4 m³/h (G1/4) przy prędkości 1,5 m/s.

Materiał i powłoka

• Materiał korpusu: Mosiądz CW617N, kuty matrycowo.

• Powłoka: Nikiel galwaniczny 8 µm, zgodny z RoHS.

• Twardość powierzchniowa: Ok. 250 HV po niklowaniu.

• Chropowatość powierzchni: Ra ≤ 1,6 µm, ułatwia przepływ i czyszczenie.

• Przewodność cieplna mosiądzu: 110 W/mK, wspiera wyrównanie temperatur węzła.

• Współczynnik rozszerzalności cieplnej: 19 µm/(m·K).

• Odporność korozyjna: >240 h w teście mgły solnej NSS.

Zgodność i uszczelnienie

• Norma ciśnieniowa: Klasa SEP wg PED.

• Uszczelnienie połączeń: Zalecana taśma PTFE lub pasta anaerobowa dopuszczona do kontaktu z medium.

• Zgodność środowiskowa: Deklaracja REACH, brak substancji SVHC.

• Karta charakterystyki materiałowej: Dostępna na życzenie.

Precyzja wykonania

• Obróbka: CNC z kontrolą wymiarową CMM dla powtarzalności wymiarów.

Materiały konstrukcyjne czwórnika ZZZZ z serii 80.0303 marki CPP PREMA

Korpus i materiał

• Materiał korpusu: Mosiądz CW617N (58% miedzi, ok. 2% ołowiu), poprawiający skrawalność stopu.

• Proces produkcji:

  • Odkuwanie z wyżarzaniem regulującym naprężenia wewnętrzne.

  • Obróbka CNC z kontrolą SPC weryfikującą średnicę gwintów.

  • Polerowanie wewnętrznych kanałów szczotką nylonową z pastą ścierną, redukujące mikrozadziory do <20 µm.

• Właściwości mosiądzu:

  • Dobra przewodność cieplna (110 W/mK), zapewniająca szybkie wyrównanie temperatur z medium.

  • Niemagnetyczny, niezakłócający pól elektromagnetycznych w urządzeniach pomiarowych.

  • Odporny na implozję w warunkach próżni, dzięki braku kruchości przy ciśnieniu zewnętrznym.

Powłoka niklowa

• Grubość powłoki: 8–10 µm, nanoszona elektrochemicznie w zamkniętej linii kąpieli (ścieki oczyszczane zgodnie z ISO 14001).

• Właściwości powłoki:

  • Twardość powierzchni: ok. 250 HV, zwiększająca odporność na ścieranie.

  • Porowatość: <0,5%, minimalizująca ryzyko podkorodowania.

  • Chemicznie pasywna w kontakcie z olejami, paliwami i mgłą solną.

  • Hamuje dezynkifikację, przedłużając żywotność w wodzie o wysokiej zawartości chlorków.

• Zabezpieczenie dodatkowe: Pasywacja warstwą organiczną na czas magazynowania i transportu.

• Zgodność z RoHS: Zawartość nierozpuszczalnego niklu <0,5 µg/cm²/tydzień.

Ekologia i certyfikacja

• Recykling:

  • Wióry z obróbki CNC poddawane recyklingowi z odzyskiem >96% metali.

  • Opakowanie jednostkowe z PET R (80% z recyklingu), chroniące gwinty.

  • Kartony transportowe z tektury trzywarstwowej FSC, wypełnione papierem makulaturowym.

• Czystość materiałowa: Potwierdzona certyfikatem 3.1 EN 10204; raport z testu mgły solnej dostępny na życzenie.

• Zgodność środowiskowa: Zgodność z dyrektywą RoHS i REACH, brak substancji SVHC.

Konstrukcja

• Geometria: Kompaktowa, bez połączeń spawanych lub lutowanych, eliminująca ryzyko korozji wżerowej.

Instrukcja montażu i konserwacji czwórnika ZZZZ z serii 80.0303 marki CPP PREMA

Przygotowanie do montażu

1. Wyłącz ciśnienie w instalacji i spuść resztki medium z odcinka roboczego.

2. Załóż okulary ochronne i rękawice zgodne z normą EN 388.

3. Sprawdź gwinty złączek i gniazd pod kątem uszkodzeń, oczyść je sprężonym powietrzem.

Montaż czwórnika

4. Nałóż 2–3 warstwy taśmy PTFE na każdy gwint, zaczynając dwa zwoje od krawędzi. Przy temperaturze otoczenia powyżej 250 °C użyj pasty ceramicznej zamiast taśmy PTFE.

5. Wkręć czwórnik ręcznie do momentu wyczuwalnego oporu, dbając o osiowe ustawienie.

6. Dokręć kluczem dynamometrycznym (dla G1/4 moment ok. 30 Nm). Unikaj kluczy nastawnych z wyrobionymi szczękami, aby nie uszkodzić sześciokątnych części czwórnika.

7. Kontroluj czwórnik drugim kluczem podczas wkręcania kolejnych elementów, aby zapobiec obróceniu całego węzła.

8. Układaj przyłączone rury tak, aby unikać zginania czwórnika i nadmiernych naprężeń.

9. W środowisku wysokiej wibracji zastosuj klej anaerobowy średniej wytrzymałości do zabezpieczenia gwintów.

Testowanie i dokumentacja

10. Po skręceniu wykonaj próbę szczelności przy 2 barach, używając wody z detergentem.

11. Jeśli nie ma pęcherzyków, podnieś ciśnienie do wartości roboczej i powtórz test.

12. Zapisz datę montażu na etykiecie serwisowej instalacji.

Konserwacja

13. Po pierwszych 8 godzinach pracy sprawdź połączenia kluczem i, jeśli to konieczne, dociągnij maksymalnie o ćwierć obrotu.

14. Co 500 godzin pracy wykonaj przegląd wzrokowy i próbę mydlaną na zimnym układzie.

Demontaż

15. Przed demontażem odetnij ciśnienie, rozładuj ciśnienie resztkowe i poczekaj, aż elementy ostygną.

16. Nie luzuj połączeń udarowo; stosuj stabilny, jednostajny moment.

17. Usuń zużytą taśmę PTFE z gwintu, wyczyść rowki metalową szczoteczką i odtłuść acetonem przed ponownym montażem.

Postępowanie z uszkodzonym czwórnikiem

18. Jeśli gwint jest uszkodzony, natychmiast wymień czwórnik. Naprawy klejem lub lutowaniem są niedozwolone.

FAQ dla czwórnika ZZZZ z serii 80.0303 marki CPP PREMA

Zgodność i certyfikacja

1. Czy czwórnik ZZZZ ma certyfikat RoHS?
   Tak, producent deklaruje pełną zgodność z dyrektywą 2011/65/UE. Brak kadmu, zawartość ołowiu poniżej 0,1%.

2. Czy czwórnik nadaje się do wody pitnej?
   Tak, seria 80.0303 w opcji posiada atest PZH do wody pitnej, dzięki niklowanemu mosiądzowi.

Parametry pracy

3. Czy mogę zastosować czwórnik w instalacji sprężonego powietrza o 12 bar?
   Tak, dopuszczalne ciśnienie nawet dla najmniejszego rozmiaru (G1/8) przekracza 50 bar, więc 12 bar jest bezpieczne.

4. Czy czwórnik nadaje się do pary wodnej o ciśnieniu 8 bar?
   Tak, para o ciśnieniu 8 bar (ok. 170 °C) mieści się w limicie temperatury 300 °C.

5. Czy mogę go użyć w układzie olejowym o temperaturze 70 °C?
   Tak, mosiądz wytrzymuje do 300 °C, a olej dodatkowo smaruje gwinty.

6. Czy element jest odporny na próżnię?
   Tak, czwórnik jest szczelny przy pełnej próżni technicznej, o ile gwinty uszczelniono taśmą PTFE.

Montaż i konserwacja

7. Jak najlepiej uszczelnić czwórnik?
   Producent zaleca taśmę PTFE (szerokość 10 mm) lub klej anaerobowy średniej klasy, w zależności od medium i temperatury.

8. Czy gwinty mogą korodować w wodzie chłodzącej z glikolem?
   Powłoka niklowa skutecznie chroni mosiądz. Regularna wymiana płynu zapobiega agresywności chemicznej.

9. Czy czwórnik wymaga konserwacji?
   Nie, wystarczy utrzymywać złącze w czystości i kontrolować szczelność podczas rutynowych przeglądów.

10. Czy można wkręcać złączki NPT w gniazda G?
    Nie, profile gwintów G i NPT różnią się. Użyj adaptera G–NPT, aby zapewnić szczelność i uniknąć uszkodzeń.

Specyfikacja i różnice

11. Jaka jest różnica między czwórnikiem ZZZZ a WWWW?
    ZZZZ ma cztery gwinty męskie, WWWW cztery gwinty żeńskie. Wybór zależy od potrzeb montażowych.

12. Jaki jest kod zamówieniowy dla wersji G3/8?
    Kod katalogowy producenta: 80.0303.38.

Dodatkowe informacje

13. Czy można malować powierzchnię czwórnika?
    Tak, z użyciem podkładu do metali nieżelaznych. Unikaj farb epoksydowych z twardymi pigmentami ściernymi.

14. Jak przechowywać czwórnik przed montażem?
    Przechowuj w suchym miejscu, w oryginalnym woreczku, aby chronić gwinty przed zakurzeniem i powłokę niklową przed zmatowieniem.

15. Czy produkt jest dostępny z magazynu?
    Tak, typowe rozmiary są utrzymywane w stałym zapasie, co skraca czas dostawy.
