Głowice do mikrozaworów

Głowice do mikrozaworów, oferowane przez znanego i cenionego producenta CPP PREMA, stanowią podstawę wielu systemów sterowania w pneumatyce przemysłowej. Pozwalają aktywować lub dezaktywować przepływ sprężonego powietrza za pomocą różnych przycisków – od standardowych, krytych i kolorowych, po wersje awaryjne z grzybkami. Takie rozwiązania wpływają na ergonomię i bezpieczeństwo obsługi linii produkcyjnych.

W serii dostępne są różne modele: Przycisk kryty zielony, Przycisk kryty czerwony, Przycisk awaryjny grzybkowy czarny, Przycisk awaryjny grzybkowy czerwony, Przycisk obrotowy czarny, a także Zawór pomocniczy – Głowica z przyciskiem grzybkowym w kolorze czarnym (B) i czerwonym (R). Wszystkie te głowice do mikrozaworów pełnią podobną funkcję, choć różnią się wyglądem, formą obsługi i przeznaczeniem szczegółowym.

Mikrozawory sterowane mechanicznie 2/2, 3/2, NO czy NZ stanowią podstawę w wielu maszynach i urządzeniach przemysłowych. Ich niewielkie wymiary umożliwiają montaż w ciasnych przestrzeniach, a wysoka czułość przełączania pozwala na precyzyjne i szybkie działanie. Głowice do mikrozaworów z serii “Głowice do mikrozaworów” służą do łatwej obsługi manualnej takiego zaworu. Operator naciśnie lub przekręci przycisk, co wywołuje mechaniczne wciśnięcie trzpienia zaworu. Przekłada się to na otwarcie lub zamknięcie przepływu powietrza, zgodnie z konstrukcją mikrozaworu (NO – normalnie otwarty, NZ – normalnie zamknięty).

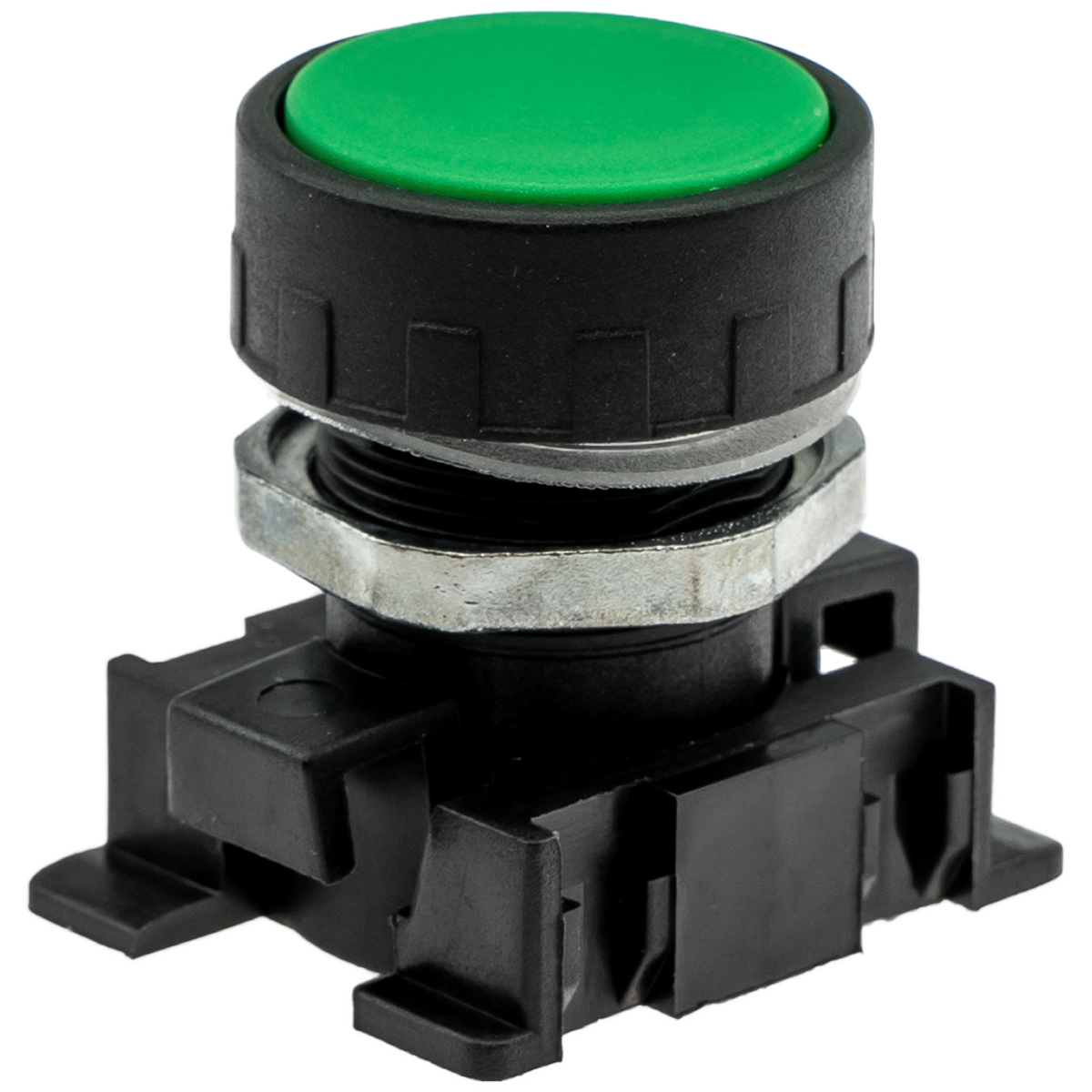

Przycisk kryty zielony do zaworów sterowanych przyciskiem jest popularnym rozwiązaniem w miejscach, gdzie potrzebna jest szybka i czytelna identyfikacja funkcji “Start” lub “Uruchom”. Zielony kolor od dawna kojarzy się z “go” lub “start”. Dzięki temu pracownicy w zakładzie przemysłowym nie muszą się zastanawiać, który przycisk służy do włączania określonej funkcji.

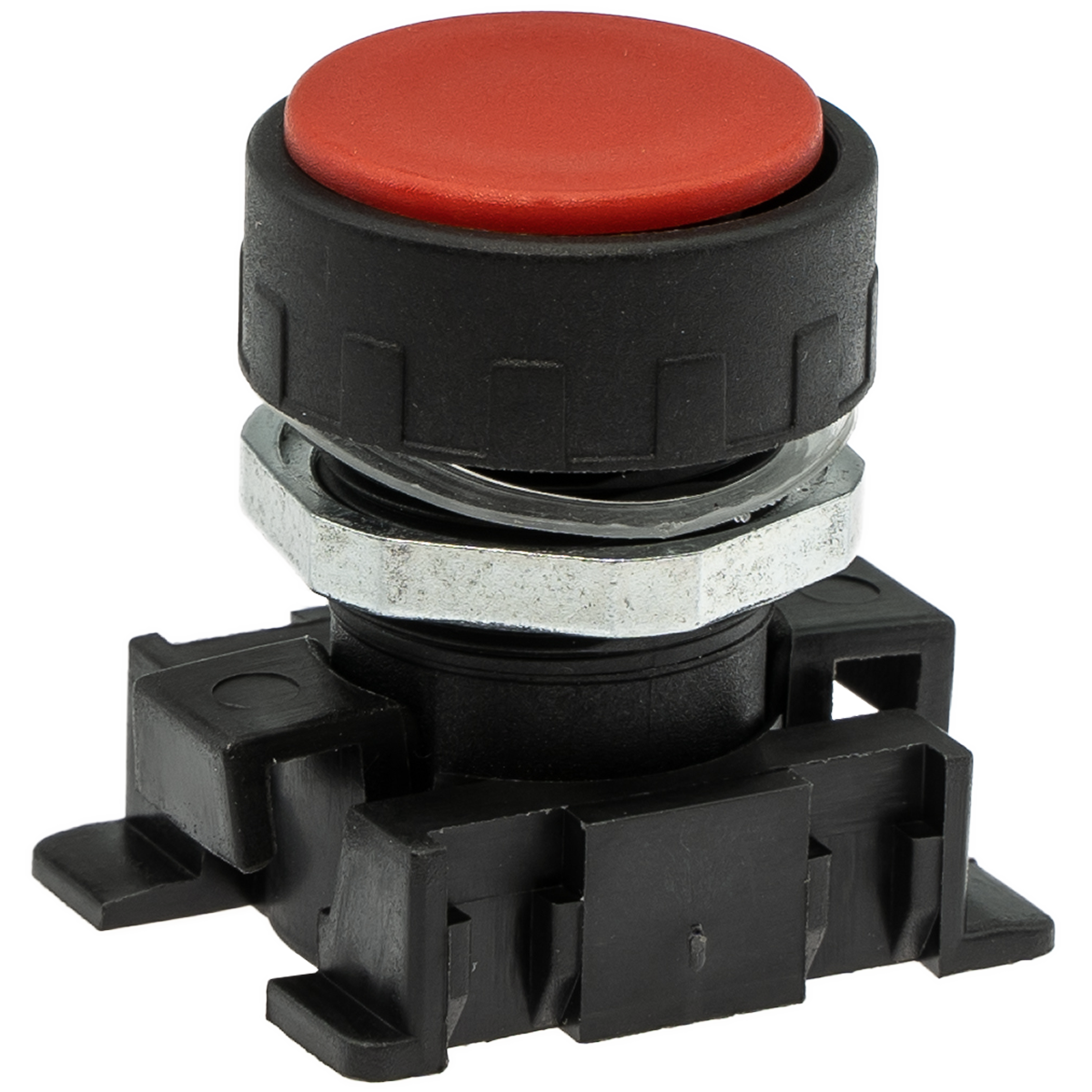

Przycisk kryty czerwony do zaworów sterowanych przyciskiem przydaje się jako sygnał funkcji “Stop” albo “Wyłącz”. Czerwień od lat jest barwą ostrzegawczą, co zmniejsza ryzyko przypadkowego użycia. Operator widzi czerwony przycisk i kojarzy go z zatrzymaniem procesu lub wyłączeniem danej części maszyny.

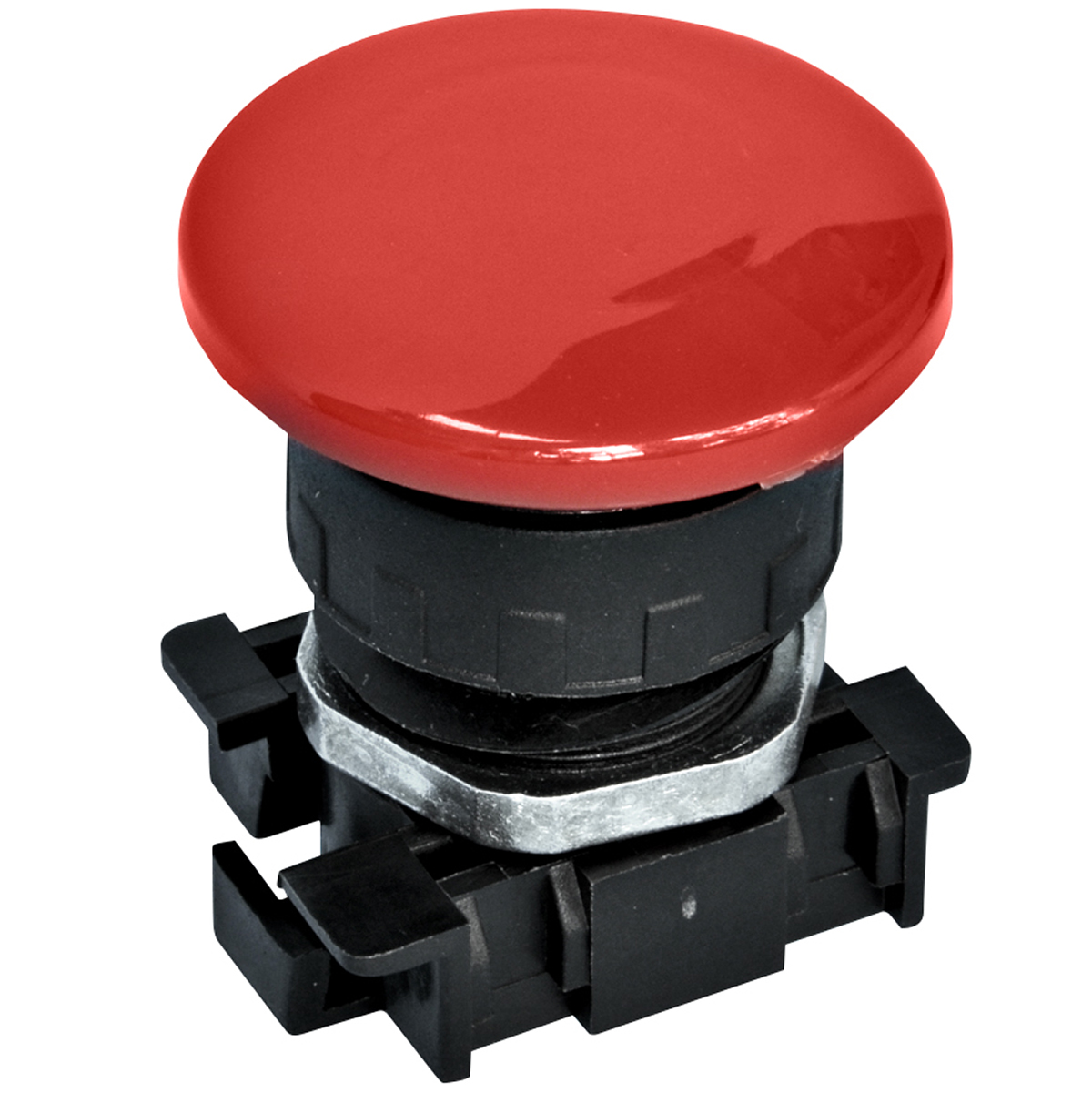

W kontekście bezpieczeństwa ogromną rolę odgrywa Przycisk awaryjny grzybkowy. Występuje w dwóch wariantach kolorystycznych: czarnym i czerwonym. Przyciski grzybkowe często mają większą powierzchnię, więc pracownik może je szybko wcisnąć w nagłej sytuacji, nawet łokciem czy otwartą dłonią. Czarne grzybki używa się często w standardowych aplikacjach, a czerwone w funkcjach stricte awaryjnych. W serii “Głowice do mikrozaworów” firma CPP PREMA zapewnia też specjalne rozwiązania do zaworów pomocniczych – te głowice (zazwyczaj opisane jako B lub R) idealnie pasują do mechanizmów wymagających szybkiego dojścia operatora.

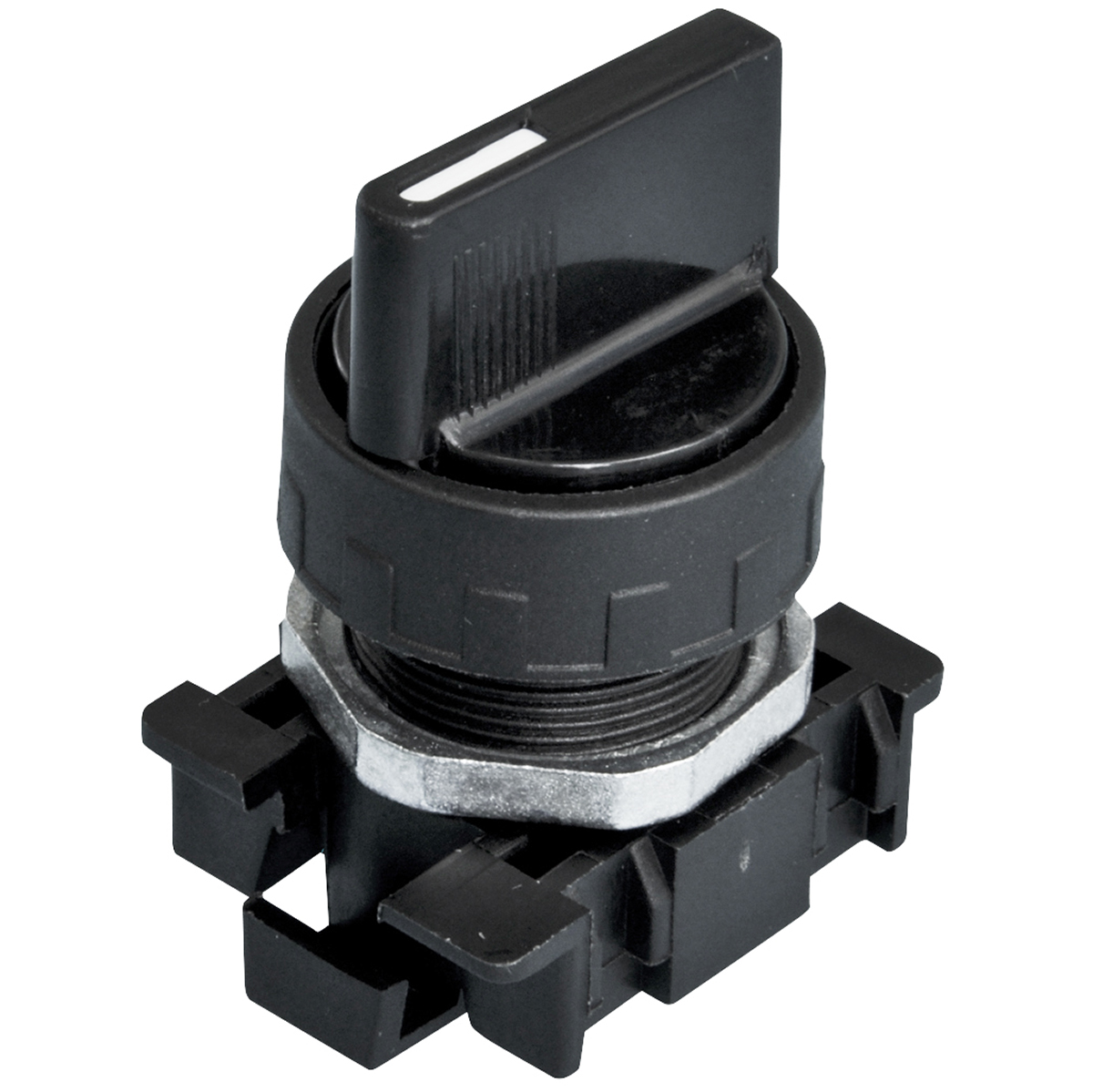

Przycisk obrotowy czarny cechuje się nieco innym sposobem uruchamiania. Zamiast standardowego wciskania w osi, wymaga przekręcenia. To zabezpiecza przed przypadkowym naciśnięciem. Bywa wykorzystywany w miejscach, gdzie kluczowa jest większa kontrola manualna lub tam, gdzie chcemy uniknąć niechcianego uruchomienia maszyny przez przypadkowe dotknięcie.

Wszystkie te głowice projektuje się z myślą o niezawodnej pracy. Zazwyczaj mają wzmocnioną konstrukcję i wytrzymałe materiały obudowy (metale uszlachetnione lub wytrzymałe tworzywa sztuczne). Dzięki temu służą latami, nawet w środowiskach narażonych na pył, wilgoć czy potencjalne wstrząsy. Firma CPP PREMA, z bogatym doświadczeniem w dziedzinie pneumatyki, testuje swoje produkty w realnych warunkach przemysłowych.

Głowice do mikrozaworów z tej serii można stosować w różnych konfiguracjach, zależnie od rodzaju mikrozaworu (2/2 lub 3/2, normalnie otwarty lub normalnie zamknięty). Podczas instalacji wystarczy umieścić głowicę we właściwym miejscu i zapewnić odpowiednią styczność z trzpieniem zaworu. W efekcie operator otrzymuje czytelny i ergonomiczny panel, gdzie można szybko wcisnąć lub przekręcić przycisk, sterując w ten sposób przepływem powietrza.

W przemyśle kluczowe jest bezpieczeństwo. Dlatego przyciski awaryjne (szczególnie czerwone grzybkowe) często pojawiają się jako element STOP w razie konieczności natychmiastowego odcięcia dopływu powietrza do siłowników. Zawory pneumatyczne 2/2 czy 3/2 w układzie NO/NZ potrafią w takich sytuacjach momentalnie wyłączyć ruch siłowników, minimalizując ryzyko wypadku. Głowica (czyli właśnie zespół przycisku i elementu naciskowego) ma wtedy kluczowe zadanie – musi być zawsze czytelna, łatwo dostępna i niezawodna.

Z kolei w mniej krytycznych zastosowaniach – np. w maszynach do pakowania czy liniach montażowych – głowice do mikrozaworów 3/2 z przyciskiem krytym, zielonym lub czerwonym, odpowiadają za standardowe funkcje “Start/Stop”, “Zasil/Przerwij” czy “Rozpocznij cykl/Przerwij cykl”. Ta prostota i trwałość sprawiają, że obsługa pracownika jest intuicyjna.

Warto także wspomnieć o przyciskach obrotowych (czarnych). W maszynach, gdzie wymaga się przemyślanej aktywacji (np. potwierdzenia określonego cyklu roboczego), taki przycisk jest trudniejszy do przypadkowego uruchomienia. Często spotyka się je w aplikacjach, w których operator musi wykonać dwie czynności: nacisnąć, a następnie obrócić, aby zainicjować działanie zaworu.

Firma CPP PREMA zaprojektowała tę serię, uwzględniając różnorodność zastosowań. Dzięki temu głowice do mikrozaworów można spotkać w przemyśle spożywczym, chemicznym, motoryzacyjnym, farmaceutycznym, a także w drobniejszych warsztatach i liniach montażowych w mniejszych zakładach. Każdy z tych sektorów docenia wytrzymałość i funkcjonalność oferowanych przycisków.

Co jeszcze wyróżnia głowice w serii? Przede wszystkim spójność i standaryzacja wymiarowa. Producent dba o to, by łatwo je zamontować w panelach sterowniczych, obudowach maszyn czy na specjalnych pulpitach operatorskich. Zwykle wystarczy wykonać otwór o określonej średnicy, wpasować głowicę i dokręcić za pomocą nakrętki od tyłu. Dzięki temu cały przycisk jest stabilny i wytrzymuje wielokrotne naciski.

Kolejnym atutem jest szeroki wybór kolorów i kształtów, pozwalający dostosować przycisk do norm BHP czy wewnętrznych standardów zakładu (np. zielony – start, czerwony – stop, czarny – funkcje awaryjne lub specjalne). Dba się też o czytelność, bo w warunkach hal przemysłowych liczy się ograniczenie pomyłek do minimum.

Głowice do mikrozaworów obsługują mechanicznie trzpień zaworu 2/2 lub 3/2. Mechanicznie oznacza to, że nie potrzeba sterowania elektrycznego czy pneumatycznego do samej głowicy – operator robi to własną ręką, wciskając lub przekręcając. Taki system jest niezależny od elektroniki. Ma to znaczenie w sytuacjach awaryjnych, np. gdy zabraknie zasilania elektrycznego, a trzeba odciąć dopływ powietrza do maszyny.

Jeśli chodzi o dopasowanie do mikrozaworów, ważne jest, by dobrać zgodną końcówkę (tzw. grzybek naciskowy) i odpowiednią długość ruchu. Zazwyczaj producent w specyfikacji określa, z jakimi mikrozaworami głowica współpracuje. Może to być np. zawór mechaniczny 3/2 z gwintem G1/8. W praktyce sprawdza się też, czy dany zestaw jest wystarczająco szczelny i odporny na wibracje.

Głowice do mikrozaworów mechanicznych znajdują szerokie zastosowanie w różnych gałęziach przemysłu. Dzięki nim operatorzy mogą łatwo sterować przepływem powietrza (lub innego czynnika roboczego) za pomocą przycisku. W tej sekcji przyjrzymy się, gdzie i dlaczego przedsiębiorstwa decydują się na stosowanie głowic do mikrozaworów od CPP PREMA.

1. Linie produkcyjne w przemyśle spożywczym
   W fabrykach żywności liczy się sprawna obsługa maszyn pakujących, dozujących i transportujących produkty. Głowice z przyciskiem zielonym czy czerwonym montuje się na panelach sterowniczych. Pracownik jednym ruchem palca może otworzyć lub zamknąć przepływ sprężonego powietrza do siłownika, który np. steruje zasuwą zsypu czy ruchem taśmy. Gdy pojawi się konieczność zatrzymania linii, przycisk awaryjny grzybkowy (w kolorze czerwonym) może szybko odciąć dopływ powietrza, uniemożliwiając dalszy ruch.

2. Maszyny pakujące i etykietujące
   W branży opakowaniowej stosuje się różne rodzaje zaworów 2/2 i 3/2, sterowanych ręcznie. Głowica do mikrozaworów pozwala operatorowi szybko rozpocząć lub przerwać cykl pakowania. W razie potrzeby zmiany etykiet lub usunięcia zaciętej taśmy, wystarczy nacisnąć “czerwony przycisk kryty”, by zatrzymać maszynę i przejść do przezbrojenia. Ta intuicyjna interakcja skraca przestoje i minimalizuje błędy.

3. Przemysł chemiczny
   W strefach, gdzie automatyka pracuje z substancjami chemicznymi, często wprowadza się dodatkowe zabezpieczenia manualne. Przyciski awaryjne pozwalają szybko zareagować w razie wycieku czy konieczności przerwania procesu mieszania. Mikrozawór 3/2 z głowicą awaryjną czerwonego koloru bywa umieszczony w punktach strategicznych instalacji. Personel inżynieryjny docenia też zawory pomocnicze (głowice z przyciskiem grzybkowym B lub R), bo w razie drobnych prac serwisowych nie trzeba wyłączać całej linii, tylko odciąć wybrany moduł.

4. Przemysł farmaceutyczny
   Linie farmaceutyczne cechują się wysokimi wymogami higienicznymi. Operatorzy muszą często sterować mikrozaworami, dozując niewielkie dawki substancji. Głowice mechaniczne (np. przycisk kryty zielony lub czerwony) umożliwiają łatwe włączanie i wyłączanie przepływu. W razie konieczności szybkiego odłączenia danej sekcji używa się przycisku awaryjnego grzybkowego czerwonego. Taka procedura chroni przed zanieczyszczeniem produktu czy niepożądanym wzrostem ciśnienia.

5. Branża motoryzacyjna
   W liniach montażowych samochodów, gdzie pneumatyka zasila narzędzia i siłowniki, głowice do mikrozaworów sprawdzają się w panelach operatorskich. Mechanicy czy operatorzy linii montażowej doceniają prostotę: wciśnięcie przycisku = dopływ powietrza do klucza pneumatycznego; puszczenie przycisku = odcięcie. Dodatkowo, czerwony przycisk awaryjny zapewnia natychmiastowy stop w razie zagrożenia, np. gdy ktoś dostrzeże usterkę elementu.

6. Automatyka logistyczna i sortownie
   W logistyce, gdzie paczki przesuwają się po przenośnikach, niewielkie mikrozawory 2/2 lub 3/2 nierzadko sterują zapadniami lub ramionami sortującymi. Głowice do mikrozaworów, zwłaszcza obrotowe czarne, dają pewność, że aktywacja nastąpi wyłącznie w sposób zamierzony. Operator musi przekręcić przycisk, co eliminuje przypadkowe uruchomienie. W sortowniach kluczowe jest też szybkie wyłączenie sekcji, jeśli dojdzie do zablokowania paczki – w takim przypadku przycisk grzybkowy awaryjny czerwony rozwiązuje problem.

7. Instalacje HVAC
   W dużych systemach wentylacyjnych i klimatyzacyjnych mikrozawory sterują przepustnicami powietrza. Czasami konieczne jest manualne sterowanie poszczególnymi przepływami. Głowice do mikrozaworów pozwalają pracownikowi działu utrzymania ruchu szybko otworzyć lub zamknąć przesłonę, sprawdzić działanie i zdiagnozować ewentualne nieszczelności.

8. Sektor maszyn rolniczych
   W nowoczesnym rolnictwie pojawia się coraz więcej maszyn wyposażonych w niewielkie zawory pneumatyczne do sterowania różnymi funkcjami, np. hamulcami przyczep czy uchylnymi klapami. Ręczne głowice (przycisk obrotowy lub przycisk kryty czerwony) zapewniają rolnikowi prostą kontrolę nad dopływem powietrza bez konieczności montowania skomplikowanej aparatury elektronicznej.

9. Maszyny pakowania próżniowego
   W niektórych aplikacjach stosuje się mikrozawory do wytwarzania lub uwalniania próżni. Głowice z przyciskiem krytym czerwonym i zielonym pozwalają operatorowi przejść ze stanu “próżnia” do “otwarcia” i odwrotnie. Taka manualna kontrola bywa potrzebna w czynnościach testowych lub awaryjnych, gdy automatyka nie zadziała.

10. Laboratoria i prototypy
    Inżynierowie w działach R&D lub laboratoriach uczelnianych często używają niewielkich mikrozaworów, by sterować przepływem gazów czy cieczy w małych układach eksperymentalnych. Głowice mechaniczne z serii “Przycisk awaryjny, kryty, obrotowy” pozwalają szybko i intuicyjnie zmieniać konfigurację doświadczenia. W prototypach ceni się też łatwość montażu takiego przycisku w panelu – wystarczy wyciąć otwór i dokręcić nakrętkę.

11. Konserwacja i serwis maszyn
    Służby utrzymania ruchu często korzystają z mechanicznych zaworów pomocniczych, które odcinają powietrze w danej strefie. Gdy wymienia się np. cylinder czy wąż, wystarczy nacisnąć lub przekręcić przycisk (np. “Zawór pomocniczy – Głowica z przyciskiem grzybkowym czarny”), by w sposób lokalny zatrzymać dopływ. To zwiększa bezpieczeństwo pracownika wykonującego naprawę.

12. Przemysł kosmetyczny
    Wytwarzanie kosmetyków (kremy, szampony, perfumy) nierzadko opiera się na małych dozownikach. Zawory 3/2 z głowicami zapewniają kontrolę nad wtryskiem mikrodawk. Przycisk obrotowy może np. służyć do powolnego uwalniania zawartości, zaś awaryjny czerwony – do natychmiastowego przerwania dopływu.

13. Elektronika i montaż PCB
    Na liniach do montażu płytek drukowanych bywa wykorzystywana pneumatyka do dociskania elementów. Niewielkie mikrozawory 2/2 starczają do takiej roli. Dodatkowo, manualna głowica zielona może pełnić funkcję “start cyklu”, a czerwona – “stop”. W warunkach precyzyjnego montażu brak skomplikowanych manipulacji to atut.

14. Urządzenia do automatyzacji w małych warsztatach
    Mniejsze zakłady stolarskie czy metalowe też instalują systemy pneumatyki. Mimo że nie mają gigantycznych linii, wciąż potrzebują prostych rozwiązań. Głowice do mikrozaworów, np. z przyciskiem krytym zielonym lub czerwonym, dają czytelny interfejs. Warsztatowiec naciska i włącza zasilanie w sprężynie dociskowej. Po skończonej pracy – wyłącza.

15. Roboty edukacyjne i hobbystyczne projekty
    Osoby budujące roboty amatorsko często sięgają po mikrozawory 3/2 sterowane mechanicznie (np. do sterowania małymi siłownikami). Głowica z przyciskiem awaryjnym czerwonym może pełnić rolę natychmiastowego zatrzymania, co jest przydatne w testach.

16. Systemy “lock-out / tag-out”
    W wielu fabrykach obowiązuje procedura LOTO (Lock-out/Tag-out). Głowice do mikrozaworów 2/2 z przyciskiem obrotowym (czasem z opcją kłódkowania) umożliwiają takie zablokowanie w pozycji zamkniętej, by nikt nie mógł włączyć zaworu bez zdjęcia kłódki. To chroni pracowników w trakcie konserwacji maszyn.

17. Aplikacje mobilne
    W pojazdach specjalnych (np. wozy strażackie, wojskowe) niewielkie zawory pneumatyczne sterują klapami, windami czy resorowaniem. Głowice mechaniczne z serii ZMG pasują tam, bo nie wymagają zewnętrznego zasilania elektrycznego – wystarczy siła palca do przełączenia.

18. Systemy odcinania gazu
    Nie tylko sprężone powietrze bywa medium w instalacjach. Głowice do mikrozaworów, zależnie od kompatybilności uszczelek, mogą sterować przepływem innych gazów. W razie potrzeby operator naciska awaryjny przycisk czerwony i odcina dopływ gazu – np. w laboratorium chemicznym.

19. Zastosowanie w branży medycznej
    Niewielkie siłowniki i mikrozawory 3/2 mogą występować w urządzeniach medycznych (np. do regulacji ciśnienia w komorach, do wprowadzania gazów leczniczych). Głowice sterujące tymi zaworami muszą być intuicyjne i wytrzymałe. Odpowiednio wyprofilowane przyciski grzybkowe lub kryte spełniają normy higieniczne.

20. Sterowanie pomocnicze w maszynach CNC
    W maszynach sterowanych numerycznie (CNC) pneumatyka odgrywa rolę przy chwytakach i zaciskach. Czasem potrzeba szybkiego, manualnego odblokowania uchwytu – wtedy głowica z przyciskiem czarnym obrotowym może spełniać funkcję “serwis”, umożliwiając mechanikowi wyjęcie detalu bez wchodzenia w skomplikowane menu sterownika.

21. Przyciski kontrolne na panelach operatorskich
    Kiedy projektuje się panel operatorski do większego systemu, bywa, że część funkcji musi być czysto pneumatyczna (żadnego prądu, brak ryzyka iskrzenia). Głowice z serii ZMG dają tę możliwość, bo sterują bezpośrednio mikrozaworem. Panel jest w pełni mechaniczny, więc w strefach zagrożonych wybuchem (jeśli zawór ma atest) można zminimalizować źródła elektryczne.

22. Systemy alarmowe i ewakuacyjne
    Czerwony przycisk awaryjny grzybkowy bywa kojarzony z E-Stop, czyli natychmiastowym zatrzymaniem. W pewnych instalacjach jest to jedyny manualny element, do którego pracownicy mają sięgać w sytuacji niebezpiecznej. Zawór 2/2 normalnie zamknięty (NZ) może wówczas pozbawić maszyny zasilania pneumatycznego.

23. Branża budowlana – maszyny i rusztowania
    Na dużych placach budowy pneumatyka steruje czasem podnośnikami, narzędziami. Głowice mechaniczne są odporne na pył i błoto. Dzięki nim operator odcina powietrze do wiertarki udarowej lub klucza pneumatycznego.

24. Miniaturowe linie montażu w sektorze elektroniki
    Małe siłowniki do precyzyjnego pozycjonowania czipów czy mikrokomponentów czasem mają własne, dedykowane mikrozawory. Głowice do mikrozaworów serii ZMG (np. przycisk kryty czerwony) pozwalają przerwać proces w każdej chwili, gdy zauważony zostanie błąd w układaniu elementów.

25. Różne poziomy bezpieczeństwa

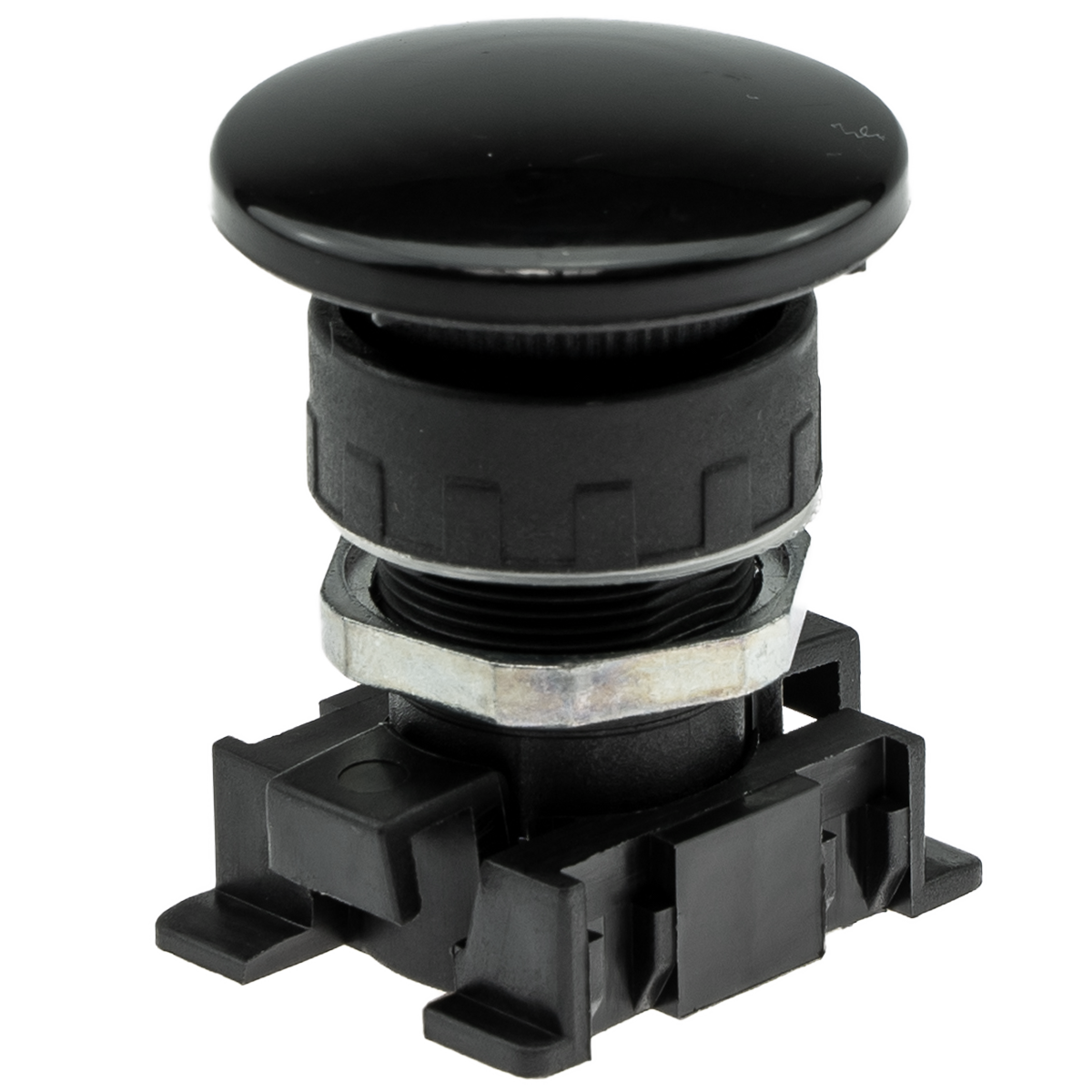

    Czarny przycisk awaryjny grzybkowy często pełni rolę “lokalnego stopu”, a czerwony – “globalnego wyłączenia” danego segmentu linii. Operatorzy i inżynierowie definiują, jak dany mikrozawór ma się zachować przy wciśnięciu. Często wystarczy proste 3/2 normalnie zamknięte, aby ciśnienie w siłowniku spadło do atmosferycznego i uniemożliwiło ruch.

W tej sekcji przedstawiamy kluczowe dane techniczne głowic do mikrozaworów serii 24.1611. Opisane zostaną najważniejsze parametry użytkowe i konstrukcyjne – wszystko w przystępnej formie, z użyciem krótkich zdań i bez zbędnych tabel. Dzięki temu łatwo sprawdzisz, czy dana głowica i zawór będą kompatybilne z Twoją instalacją pneumatyczną i spełnią wymagania aplikacji.

Konfiguracja i funkcje zaworów: Głowice serii 24.1611 przeznaczone są do mikrozaworów o konfiguracjach 2/2 oraz 3/2. Dostępne są warianty o różnej funkcji: NZ (normalnie zamknięte) – zawór domyślnie odcina przepływ i otwiera go dopiero po wciśnięciu przycisku, NO (normalnie otwarte) – zawór domyślnie przepuszcza medium i zamyka dopływ po naciśnięciu. Na przykład zielony lub czerwony przycisk kryty najczęściej stosuje się z zaworem 3/2 NZ lub 2/2 NZ, aby wciśnięcie uruchamiało przepływ (start), a zwolnienie odcinało (stop). Dostępne są też wersje 3/2 NO (oznaczenia katalogowe z końcówką „15” zamiast „05”), gdzie sytuacja jest odwrotna – przycisk wciśnięty zamyka przepływ (przydatne np. przy czerwonym przycisku pełniącym funkcję zatrzymania awaryjnego, który po naciśnięciu odcina medium).

Przyłącza i porty zaworów: Mikrozawory współpracujące z tymi głowicami posiadają zazwyczaj gwinty przyłączeniowe M5 (standard dla miniaturowych zaworów) lub szybkozłącza do węży Ø4 mm. Takie przyłącza umożliwiają łatwą integrację z drobnymi przewodami pneumatycznymi stosowanymi w automatyce. Pomimo niewielkich rozmiarów, zawory te zapewniają wystarczający przepływ pneumatyczny do sterowania małymi siłownikami. Typowe wartości przepływu (Kv) mieszczą się w przedziale od ok. 0,05 m³/h do 0,2 m³/h (czyli rzędu kilkudziesięciu litrów na minutę) – dokładna wartość zależy od konkretnego modelu zaworu i ciśnienia zasilania. Taki przepływ spokojnie wystarcza do szybkiego działania niewielkich cylinderków, chwytaków czy zaworów upustowych w układach sterowania.

Ciśnienie robocze: Zawory serii 24.1611 pracują w typowym zakresie ciśnień dla pneumatyki przemysłowej: od około 0,5 bara (minimalne ciśnienie potrzebne do pewnego działania uszczelnień) do 10 bar (maksymalne zalecane ciśnienie zasilania). Standardowy zakres roboczy to 0,2–10 bar – co oznacza, że zarówno w niskociśnieniowych układach (np. delikatne manipulatory zasilane 1–2 bar), jak i typowych instalacjach fabrycznych (~6 bar) zawory zachowują pełną funkcjonalność. Każdy model jest testowany ciśnieniowo – zwykle przy ciśnieniu testowym około 15 bar (1,5 raza powyżej maksymalnego roboczego), aby zagwarantować bezpieczeństwo i brak przecieków nawet przy krótkotrwałych skokach ciśnienia.

Zakres temperatur pracy: Standardowe uszczelnienia mikrozaworów (O-ringi NBR) pozwalają na pracę w temperaturach od około +5°C do +60°C – jest to zakres bezpieczny dla większości zastosowań wewnątrz hal produkcyjnych. Na życzenie producent oferuje wersje z uszczelnieniami z innych materiałów: np. FKM (Viton) lub EPDM, które rozszerzają zakres temperatur. Wariant z FKM umożliwia pracę nawet od –20°C do +80°C, co przydaje się w chłodniach lub przy maszynach generujących wyższą temperaturę. Z kolei uszczelki EPDM są odporne na niższe temperatury (nawet do –20°C) i kompatybilne z niektórymi agresywnymi mediami (np. gorącą wodą, parą – chociaż tu mówimy raczej o układach gazowych). Ważne jest, by dobrać wersję uszczelnień odpowiednią do środowiska pracy – producent w dokumentacji podaje, z jakimi materiałami i temperaturami dana głowica/zawór może pracować.

Trwałość mechaniczna: Głowice serii 24.1611 zostały zaprojektowane do intensywnej eksploatacji. Mechanizm przycisku i zaworu cechuje wysoka żywotność – typowo ponad 1 000 000 cykli pracy bez awarii. Oznacza to, że można wcisnąć przycisk ponad milion razy, a urządzenie nadal będzie działać prawidłowo. Testy wytrzymałościowe obejmują zarówno cykle mechaniczne, jak i obciążenia – np. sprawdza się, czy przycisk wytrzyma siłę nacisku znacznie przewyższającą typową siłę ludzkiej dłoni. Dla przycisków grzybkowych awaryjnych przeprowadza się również testy uderzeniowe (np. nacisk łokciem) oraz testy trwałości blokady (dla wersji zatrzaskowych). Wszystkie głowice przechodzą surowe badania jakości, co gwarantuje ich niezawodność w aplikacjach bezpieczeństwa.

Wymiary montażowe: Głowice te są ustandaryzowane pod względem wymiarów instalacyjnych, co ułatwia integrację w istniejących panelach. Standardowa średnica otworu montażowego wynosi około Ø30 mm (dokładnie 29,5 mm według zaleceń producenta, co zapewnia ciasne, pewne dopasowanie). Większość głowic wyposażona jest w gwintowany pierścień montażowy – umożliwia on dokręcenie od spodu panelu przy grubości ścianki od 1 mm do 6 mm. Wystający na zewnątrz element (przycisk kryty, grzybek lub pokrętło) ma średnicę dostosowaną do funkcji: np. grzybkowe przyciski awaryjne mają duże główki Ø40 mm dla łatwego uderzenia, a przyciski kryte są mniejsze (ok. Ø28–30 mm) i profilem zlicowane z obudową dla uniknięcia przypadkowego zahaczenia. Skok (droga) pracy przycisku wynosi około 8–12 mm – wystarczający, by pewnie przełączyć zawór, ale na tyle mały, by ruch był szybki i wyczuwalny. Te parametry gwarantują, że montaż głowicy w standardowym panelu operatorskim jest prosty i nie wymaga żadnych modyfikacji.

Siła operacyjna: Konstrukcja sprężyn i mechanizmu zapewnia, że do wciśnięcia przycisku potrzeba stosunkowo niewielkiej siły – rzędu kilku niutonów (<5 N). Jest to siła komfortowa dla operatora (porównywalna z wciśnięciem klawisza maszyny), ale jednocześnie wystarczająca, aby zapobiec przypadkowemu uruchomieniu przez drgania czy lekkie muśnięcie. W przypadku przycisków obrotowych zastosowano mechanizm wymagający przekręcenia o ok. 90° – zapewnia to dodatkową precyzję i wymaga celowego działania operatora. Prędkość działania zaworu po naciśnięciu jest natychmiastowa – mechaniczne połączenie oznacza brak opóźnień (w przeciwieństwie do zaworów elektromagnetycznych, gdzie występuje niewielkie opóźnienie rzędu kilkudziesięciu milisekund).

Stopień ochrony (szczelność): Frontowe elementy głowic (część wystająca na panel) są zaprojektowane tak, by sprostać trudnym warunkom środowiskowym. Po prawidłowym zamontowaniu z dołączoną uszczelką panelową, głowice osiągają stopień ochrony IP65. Oznacza to pełną ochronę przed pyłem oraz odporność na strumień wody z dowolnego kierunku. W praktyce panel z takimi przyciskami można bez obaw przecierać wilgotną szmatką, są one odporne na zapylenie (np. pył drzewny, mąka w piekarni) i na typowe zachlapania olejem czy wodą. Ważne jest zastosowanie uszczelki pod kołnierzem głowicy od strony zewnętrznej panelu – zwykle producent dołącza odpowiedni pierścień O-ring lub płaską uszczelkę gumową do każdej głowicy.

Materiały konstrukcyjne: Szczegółowe materiały użyte w budowie głowic opisujemy w kolejnej sekcji, ale już na poziomie danych technicznych warto wspomnieć, że głowice wykonane są z odpornych materiałów: elementy metalowe (korpusy zaworów, pierścienie montażowe) to stal nierdzewna lub stal węglowa pokryta warstwą ochronną (niklowana) bądź aluminium anodowane. Elementy z tworzyw (kolorowe nakładki przycisków, izolatory) powstają z wytrzymałych polimerów przemysłowych, odpornych na uderzenia i starzenie. Normy pneumatyczne i standardy bezpieczeństwa są spełnione – zawory i głowice serii 24.1611 posiadają oznaczenie CE, a zastosowane materiały są zgodne z dyrektywami RoHS (nie zawierają szkodliwych substancji) oraz REACH. Konstrukcja zaworów odpowiada wymaganiom norm branżowych, m.in. dotyczących pomiaru przepływu (np. ISO 6358) oraz wymiarów montażowych interfejsów pneumatycznych.

Wersje specjalne (awaryjne): Warto zaznaczyć, że przyciski awaryjne grzybkowe w serii 24.1611 występują w dwóch odmianach działania: monostabilne (momentary) oznaczane jako MB – działają sprężynowo i po zwolnieniu natychmiast wracają do pozycji wyjściowej, oraz z blokadą (zatrzaskowe) oznaczane jako MBUL – po wciśnięciu pozostają w pozycji wciśniętej (zawór zostaje trwale przełączony) do czasu ręcznego odblokowania. Wariant zatrzaskowy (UL – Unlock) wymaga wykonania dodatkowej czynności, np. przekręcenia grzybka w prawo lub pociągnięcia go do góry, aby zwolnić blokadę i przycisk odskoczył. Taka funkcjonalność jest pożądana w grzybkach E-Stop, gdzie zapewnia, że raz wciśnięty przycisk awaryjny nie samoczynnie nie wróci do pozycji, dopóki sytuacja nie zostanie opanowana i operator świadomie go odblokuje. Oba typy (MB i MBUL) mają identyczne parametry przepływu i ciśnienia – różnią się jedynie mechanizmem działania przycisku. Wybór zależy od aplikacji: do klasycznych zatrzymań awaryjnych zaleca się wersje UL (z blokadą), a do częstych, chwilowych zatrzymań – wersje sprężynujące MB.

Materiały i procesy użyte przy produkcji głowic oraz współpracujących z nimi mikrozaworów serii 24.1611 zostały dobrane tak, aby zapewnić trwałość, szczelność i odporność na korozję nawet w trudnych warunkach przemysłowych. Każdy komponent powstaje z surowców wybranych pod kątem wytrzymałości mechanicznej oraz kompatybilności z typowymi mediami pneumatycznymi (sprężone powietrze, gazy obojętne) i warunkami otoczenia. Poniżej przedstawiamy główne elementy konstrukcji oraz zastosowane materiały:

• Korpus mikrozaworu (obudowa zaworu): Główny korpus zaworu, do którego podłączane są przewody pneumatyczne, wykonany jest z metalu odpornego na ciśnienie i korozję. W zależności od wariantu może to być stal lub stop aluminium. Stalowe korpusy powstają z precyzyjnie obrobionej stali węglowej o podwyższonej wytrzymałości (gatunki typu C10–C15). Dla zabezpieczenia przed korozją stalowy korpus jest galwanicznie niklowany cienką warstwą (ok. 8 μm) – nikiel chroni materiał przed rdzą i działaniem wilgoci, a także nadaje gładką powierzchnię ułatwiającą uszczelnienie połączeń gwintowanych. Wersje aluminiowe korpusów wykonywane są ze stopu aluminium (np. PA 6082) i poddawane procesowi anodowania na grubość ok. 10 μm. Powłoka anodowa utwardza powierzchnię aluminium, zwiększając odporność na zarysowania, ścieranie oraz korozję. Niezależnie od materiału, korpus jest na tyle masywny, by wytrzymać ciśnienie robocze do 10 bar z dużym marginesem bezpieczeństwa. Precyzyjna obróbka (toczenie, frezowanie CNC) zapewnia dokładne pozycje i średnice gniazd zaworowych, co przekłada się na szczelność i powtarzalność działania.

• Element naciskowy (przycisk / pokrętło): Zewnętrzny element głowicy, czyli to co widzi i naciska operator (kryty przycisk płaski, grzybek awaryjny lub pokrętło obrotowe), wykonany jest z trwałego tworzywa sztucznego lub z metalowego rdzenia pokrytego tworzywem. Kolorowe przyciski (zielony, czerwony) formowane są najczęściej z ABS lub poliwęglanu – materiałów odpornych na uderzenia, promieniowanie UV i ścieranie koloru. Dzięki temu barwa przycisku nie blaknie i nie ściera się nawet przy intensywnym użytkowaniu. Czarne grzybki awaryjne i czarne pokrętła często wykonywane są z poliamidu (PA6) lub innego technicznego tworzywa o wysokiej wytrzymałości mechanicznej. Poliamid bywa dodatkowo fakturowany (matowiony), co zwiększa przyczepność palców – ważne przy pośpiechu lub gdy dłonie operatora są wilgotne/ubrudzone olejem. Niektóre elementy (np. pokrętło obrotowe) mogą mieć wewnątrz metalowy wzmocniony trzpień, pokryty warstwą tworzywa: taka konstrukcja łączy sztywność metalu z izolacyjnością i ergonomią plastiku.

• Trzpień zaworu i mechanizm przełączający: Wewnątrz korpusu zaworu znajduje się ruchomy trzpień (zwany też suwadłem lub grzybkiem zaworowym), który przemieszcza się pod wpływem naciśnięcia głowicy i przełącza przepływ. Ten element wykonany jest zazwyczaj ze stali nierdzewnej (np. AISI 303 lub 304) o wysokiej gładkości powierzchni. Stal nierdzewna gwarantuje odporność na korozję (ważne, bo trzpień ma kontakt z wilgotnym sprężonym powietrzem i ewentualną kondensacją). Po obróbce maszynowej trzpień jest dodatkowo precyzyjnie szlifowany, aby uzyskać chropowatość rzędu Ra ≤ 0,4 μm – tak gładka powierzchnia minimalizuje tarcie o uszczelki i zapewnia płynną pracę. W niektórych modelach trzpień poddawany jest obróbce cieplnej (hartowaniu) do twardości ok. 40 HRC, co zwiększa jego odporność na zużycie i odkształcenia przy wielokrotnym uderzaniu o gniazdo zaworu. Końcówka trzpienia – ta część, na którą naciska wewnętrzny popychacz głowicy – często ma formę grzybka z gwintem M5. Gwint ten służy do połączenia z elementem wykonawczym głowicy (np. złączką lub śrubką łączącą trzpień z przyciskiem). Wykonanie gwintu jest bardzo precyzyjne (tolerancja kilkusetnych mm), aby po skręceniu głowicy z zaworem skok i pozycja były idealnie dopasowane.

• Popychacz i sprzęgło głowicy: Sama głowica (część montowana w panelu) zawiera wewnętrzny popychacz – element który przekazuje ruch od przycisku do trzpienia zaworu. Popychacz ten najczęściej wykonany jest z stali nierdzewnej lub mosiądzu. Mosiądz stosuje się ze względu na dobrą obrabialność i naturalną odporność na korozję, a w dodatku zapewnia on trochę „amortyzacji” (jest bardziej plastyczny niż stal, co może chronić trzpień zaworu przed zbyt gwałtownym uderzeniem). Jeśli użyta jest stal nierdzewna, często ma teflonową powłokę lub osadzony jest w tulei z tworzywa, by zmniejszyć tarcie. W zaawansowanych konstrukcjach popychacz jest łożyskowany ślizgowo – np. w tulei z PTFE (teflonu) wzmocnionego włóknem szklanym. Taka tuleja zapewnia niskie tarcie i stabilne prowadzenie popychacza, a przy tym absorbuje drobne drgania i eliminuje ewentualne luzy boczne.

• Uszczelnienia statyczne i dynamiczne: Kluczową rolę dla szczelności mikrozaworu pełnią O-ringi oraz inne uszczelki wewnątrz korpusu. Standardowo zastosowane są O-ringi z kauczuku nitrylowego (NBR) o twardości ok. 70 ShA – ten materiał dobrze znosi kontakt z oleistym sprężonym powietrzem i ma długą żywotność w zakresie +5…+60 °C. Każdy O-ring jest osadzony w precyzyjnie wykonanym rowku (o tolerancji wymiarowej rzędu ±0,05 mm), co zapobiega jego przemieszczaniu i wyciskaniu pod ciśnieniem. Producent oferuje także warianty z uszczelnieniami EPDM (odporne na wyższe temperatury i oksydację, zakres nawet –20…+120 °C) oraz FKM (Viton) pozwalającymi na pracę do +150 °C i odpornymi chemicznie (np. na ozon, rozpuszczalniki). W zaworach, które mogą mieć kontakt z tlenem lub innymi specyficznymi gazami, stosuje się uszczelnienia dedykowane – zawsze warto sprawdzić kompatybilność materiału uszczelki z medium roboczym. Dodatkowe uszczelnienia statyczne to np. płaskie uszczelki pod przyłączki lub pod podstawę zaworu – najczęściej wykonane z fibry lub miedzi (dla gwintów stożkowych) bądź z nylonu. Wszystkie uszczelki przechodzą testy szczelności – producent deklaruje przepuszczalność poniżej 0,1 ml/min przy ciśnieniu testowym 15 bar, co w praktyce oznacza brak wyczuwalnych przecieków.

• Sprężyny powrotne: Wewnątrz każdego zaworu 2/2 czy 3/2 normalnie zamkniętego znajduje się sprężyna powrotna, która utrzymuje go w pozycji domyślnej (zamkniętej) i która odpycha trzpień do góry, gdy operator zwolni nacisk. Sprężyny te wykonane są z drutu ze stali sprężynowej o wysokiej wytrzymałości (często jest to stal nierdzewna typu 1.4310 lub stal węglowa pokryta galwanicznie dla ochrony). Kształtowanie sprężyn odbywa się na precyzyjnych maszynach, co gwarantuje powtarzalność parametrów – np. siła sprężyny może wynosić ~1,5 N przy ugięciu 5 mm (typowe dla małych zaworów). Dzięki optymalnemu dobraniu charakterystyki sprężyny, przycisk stawia wyczuwalny opór podczas wciskania (dając operatorowi informację zwrotną), a po puszczeniu pewnie i szybko odbija do pozycji wyjściowej. W wersjach zaworów normalnie otwartych sprężyna działa odwrotnie – dociska element zamykający w pozycji spoczynkowej zaworu i ustępuje dopiero przy wciśnięciu, ale materiał i wykonanie są analogiczne.

• Obudowa głowicy i elementy mocujące: Głowica montowana w panelu składa się nie tylko z przycisku, ale też z obudowy / korpusu głowicy oraz nakrętki mocującej. Korpus głowicy (część z gwintem montażowym) wykonany jest zwykle z mosiądzu lub aluminium. Mosiężne korpusy mogą być niklowane dla ochrony i estetyki, a aluminiowe – anodowane. Materiały te są wystarczająco mocne, by wytrzymać dokręcanie nakrętki i naciski, a jednocześnie niezbyt ciężkie (ważne przy montażu w cienkich panelach). Nakrętki mocujące dostarczane z głowicą są zazwyczaj z aluminium lub tworzywa sztucznego (np. poliamidu wzmocnionego), aby nie rdzewiały. Ich profil jest cienki, by nie odstawały i nie przeszkadzały obok innych elementów w panelu. Dodatkowo w komplecie bywa podkładka zabezpieczająca (zębata lub sprężysta), która zapobiega samoistnemu odkręcaniu się nakrętki od drgań.

• Powłoki i wykończenie powierzchni: Wszystkie metalowe części – czy to korpusy zaworów, trzpienie, czy obudowy głowic – mają starannie wykończone powierzchnie. Oprócz wspomnianego niklowania i anodowania, niektóre elementy są fosforanowane lub chromianowane w celach antykorozyjnych. Śruby i elementy łączeniowe (np. drobne wkręty mocujące mechanizm głowicy, jeśli takie występują) są zwykle wykonane ze stali nierdzewnej albo stalowe pokryte cynkiem. Klasa wytrzymałości śrub to co najmniej 8.8 (dla stali węglowych) – co gwarantuje, że elementy złączne wytrzymają siły montażu i obciążenia eksploatacyjne. Krawędzie przycisków są często lekko zaokrąglone lub sfazowane, by nie kaleczyć palców i nie zaczepiać o odzież. Całość konstrukcji jest przemyślana tak, by materiały współpracowały ze sobą – np. metalowy trzpień przesuwa się w tulei z tworzywa (stal–teflon), co łączy niskie tarcie z wysoką trwałością obu komponentów.

• Kontrola jakości materiałów: Na koniec warto dodać, że producent CPP PREMA rygorystycznie kontroluje jakość materiałów na każdym etapie. Surowce dostarczane do produkcji mają atesty materiałowe. Po obróbce elementy są sprawdzane wymiarowo (np. krytyczne średnice i pasowania mierzone są z dokładnością do setnych części mm). Uszczelki z każdej partii przechodzą testy na zgodność mieszanki z normami (np. twardość, odporność na olej). Gotowe głowice i zawory składane są w warunkach czystych, a następnie testowane – również pod kątem materiałowym (np. kontrola wzrokowa czy niklowanie pokryło równomiernie, testy powłok na przyczepność). Dzięki temu klient otrzymuje produkt wykonany z najlepszych dostępnych materiałów, który zachowa swoje parametry przez długi czas.

Montaż głowic serii 24.1611 do mikrozaworów jest prosty i może zostać wykonany samodzielnie przez wykwalifikowany personel utrzymania ruchu lub automatyka. Poniżej znajduje się szczegółowa instrukcja krok po kroku, jak poprawnie zamontować głowicę z przyciskiem na mikrozaworze sterowanym mechanicznie (np. 2/2 lub 3/2), aby całość działała niezawodnie i bezpiecznie. Zastosowanie się do tych wskazówek zapewni również zachowanie deklarowanego stopnia ochrony IP oraz długą żywotność komponentów.

1. Przygotowanie stanowiska pracy: Zanim rozpoczniesz montaż, upewnij się, że instalacja pneumatyczna jest odcięta od zasilania sprężonym powietrzem. Zakręć zawór odcinający doprowadzający powietrze do danego układu lub całej maszyny. Następnie zredukuj ciśnienie resztkowe – np. przez otwarcie istniejącego zaworu spustowego czy wciśnięcie przycisku (jeśli już jakiś jest zamontowany) w celu upustu powietrza. Pracuj w okularach ochronnych, zwłaszcza gdy demontujesz stary zawór lub element – w układzie mogły pozostać pod ciśnieniem drobiny zanieczyszczeń, które mogą wystrzelić. Przygotuj potrzebne narzędzia: wiertło lub wykrojnik do wykonania otworu montażowego (jeśli panel nie jest jeszcze przygotowany), klucz płaski lub nasadowy do dokręcenia nakrętki (często rozmiar ok. 32 mm dla otworu 30 mm), wkrętak lub małe szczypce (mogą przydać się przy łączeniu głowicy z zaworem).

2. Wykonanie otworu w panelu (jeśli wymagany): Standardowy otwór montażowy dla głowic serii 24.1611 powinien mieć średnicę Ø30 mm (dokładnie 29,5 mm). Jeśli Twój panel sterowniczy lub obudowa maszyny nie ma jeszcze przygotowanego otworu, zaznacz na nim miejsce montażu. Upewnij się, że wokół jest wystarczająco przestrzeni (zaleca się odstęp co najmniej 40 mm od krawędzi innego elementu), aby zmieścił się kołnierz przycisku oraz nakrętka od spodu. Wywierć otwór wiertłem koronowym Ø30 mm lub wytnij przy pomocy wykrojnika do otworów. Po wykonaniu otworu oczyść jego krawędzie z ostrych zadziorów – możesz użyć pilnika lub noża do sfazowania brzegu. Gładka krawędź zapobiegnie uszkodzeniu uszczelki panelowej i ułatwi osadzenie głowicy.

3. Przygotowanie głowicy do montażu: Rozpakuj nową głowicę z opakowania. Sprawdź, czy w zestawie znajduje się uszczelka panelowa (najczęściej gumowy O-ring lub płaska uszczelka) oraz nakrętka mocująca. Zdejmij nakrętkę z gwintowanej części obudowy głowicy – zazwyczaj jest ona już nakręcona na korpus, by nie zgubiła się w transporcie. Zrób to ostrożnie, aby nie porysować gwintu. Jeśli masz model przycisku z elementem blokującym (np. grzybek awaryjny z blokadą), zapoznaj się z mechanizmem – często trzeba go odblokować (przekręcić lub pociągnąć) przed montażem, by swobodnie wystawał i dał się złapać nakrętką od spodu. Upewnij się też, że mikrozawór (czyli właściwy zawór pneumatyczny, który będziesz łączyć z głowicą) jest pod ręką i w dobrym stanie – czysty, bez uszkodzonych gwintów, z kompletnymi uszczelkami.

4. Osadzenie głowicy w panelu: Załóż uszczelkę na głowicę od strony czołowej – w większości konstrukcji widać pod kołnierzem głowicy specjalne zagłębienie na O-ring. Umieść tam uszczelkę (jeśli jest to O-ring, powinna ciasno dolegać). Następnie włóż głowicę od przodu panelu w przygotowany otwór. Dociskaj ją równomiernie, aż kołnierz oprze się o panel, a uszczelka zostanie lekko spłaszczona między kołnierzem a blachą. Sprawdź z przodu, czy orientacja głowicy jest prawidłowa – w przypadku przycisków okrągłych nie ma to znaczenia, ale np. przycisk obrotowy może mieć oznaczenia lub wymagać konkretnego ułożenia (czasem na kołnierzu jest mały znacznik “UP” wskazujący górę). Od tyłu panelu załóż ponownie nakrętkę na gwint korpusu głowicy. Dokręcaj ją ręcznie do momentu, gdy poczujesz opór, a głowica przestanie się obracać w otworze.

5. Dokręcenie nakrętki mocującej: Używając odpowiedniego klucza (zwykle płaskiego klucza oczkowego lub specjalnego klucza hakowego, jeśli nakrętka ma nacięcia), dokręć nakrętkę mocującą o około 1/4 – 1/2 obrotu, tak aby głowica była solidnie zamocowana. Nie przekręcaj zbyt mocno! – wystarczy siła rzędu kilku niutonometrów (zazwyczaj ~5–10 Nm, co można porównać do “dobrego dociągnięcia ręką z użyciem klucza”, bez użycia przedłużek). Zbyt silne dokręcenie może spowodować odkształcenie gwintu lub pęknięcie plastikowej nakrętki, a także nadmierne ściśnięcie uszczelki (co paradoksalnie może pogorszyć szczelność). Prawidłowo zamontowana głowica nie powinna się poruszać ani obracać przy próbie ręcznego przekręcenia od frontu, a uszczelka panelowa ma być lekko spłaszczona, ale nie całkowicie wyciśnięta na zewnątrz.

6. Połączenie głowicy z mikrozaworem: Ten krok jest kluczowy – musimy fizycznie połączyć mechanizm głowicy z trzpieniem zaworu tak, aby naciśnięcie przycisku skutecznie przełączało zawór. Wiele mikrozaworów przystosowanych do głowic posiada na swoim trzpieniu gwint M5 (lub inny zależnie od modelu). Jeśli Twój zawór ma taki gwint na ruchomym trzpieniu, to najprawdopodobniej w zestawie z głowicą znajduje się mała złączka lub śrubka łącząca. Postępuj według instrukcji producenta: zwykle trzeba wkręcić śrubkę w gwint trzpienia zaworu, zostawiając odpowiednio dobrany odstęp, a następnie nasunąć głowicę (której popychacz ma otwór) na tę śrubkę i zabezpieczyć kontrnakrętką. W innym typie konstrukcji trzpień zaworu wchodzi bezpośrednio w gniazdo popychacza głowicy – wtedy wystarczy dosunąć zawór od spodu do głowicy i obrócić go, zazębiając mechanicznie (niektórzy producenci stosują bagnetowy mechanizm połączenia). W serii 24.1611 typowym rozwiązaniem jest połączenie gwintowane: wkręć więc mikrozawór (który ma gwint zewnętrzny M5 na obudowie popychacza) prostopadle do spodu głowicy, trafiając w wewnętrzny element popychający. Delikatnie dokręcaj zawór ręką, aż poczujesz opór – oznacza to, że trzpień zaworu oparł się o popychacz głowicy. Następnie wykonaj jeszcze około pół obrotu, żeby połączenie było pewne. Uwaga: nie dokręcaj zbyt mocno, aby nie wciskać na siłę zaworu – trzpień powinien lekko się ugiąć (sprężyna zaworu daje opór), ale nie może dojść do maksymalnego wciśnięcia już w stanie zmontowanym, bo zawór byłby ciągle lekko otwarty. Wskazówka: Jeśli zawór ma opcję montażu z różnych stron (np. wersja z popychaczem od góry lub z boku), upewnij się, że posiadasz właściwy wariant dopasowany do Twojej głowicy. Głowice serii 24.1611 są zaprojektowane głównie do zaworów z popychaczem od góry (centralnie), ale istnieją akcesoria pozwalające na przekazanie ruchu także do zaworu z boku – w razie wątpliwości sprawdź dokumentację lub skonsultuj się z producentem.

7. Mocowanie zaworu (jeśli wymagane): W zależności od konstrukcji, mikrozawór połączony z głowicą może dodatkowo wymagać zamocowania do czegoś, aby nie zwisał na samym połączeniu głowicy. Często zawór przykręca się do wspornika lub płyty montażowej tuż za panelem. Jeśli Twój zawór ma na obudowie otwory montażowe lub gwinty (np. dwa małe otwory M3/M4), użyj ich do przykręcenia zaworu do konstrukcji maszyny. Zapobiegnie to obracaniu się zaworu podczas podłączania przewodów i odciąży połączenie z głowicą. Możesz zastosować mały wspornik kątowy – jedną stroną przykręcić go do zaworu, drugą do stabilnego elementu ramy maszyny. Upewnij się, że po tym zabiegu głowica nie zmieniła położenia i wciąż jest prawidłowo osadzona w panelu (czasem dokręcanie zaworu do uchwytu może lekko przekręcić cały zespół – skoryguj to w razie potrzeby, luzując i ponownie dociągając nakrętkę głowicy).

8. Podłączenie przewodów pneumatycznych: Gdy głowica z zaworem są już zamontowane mechanicznie, przejdź do podłączenia instalacji pneumatycznej. Przyjrzyj się oznaczeniom portów na zaworze – zazwyczaj port P to zasilanie sprężonym powietrzem, port A (lub 1/2 zależnie od symboliki) to wyjście na odbiornik (siłownik), a port R (czasem oznaczany 3 lub 5) to wylot (odpowietrzenie) przy zaworach 3-drogowych. Wkręć w porty odpowiednie szybkozłącza lub złączki do węży (jeśli nie są wbudowane). Zastosuj taśmę teflonową lub uszczelki na gwintach, jeśli jest taka potrzeba (chyba że masz złącza z uszczelką o-ringową). Następnie podłącz węże: doprowadź zasilanie pneumatyczne do portu P zaworu (najczęściej centralny otwór), wyjście A połącz z przewodem prowadzącym do siłownika lub układu, który sterujesz, natomiast port R wyprowadź do tłumika spustu powietrza lub do atmosfery (przy zaworach 3/2 NZ port R będzie wyrzucał powietrze z siłownika podczas wciskania przycisku). Upewnij się, że przewody nie są poskręcane i mają odpowiedni luz – panel z głowicą może czasem być wysuwany lub uchylny, warto więc zostawić trochę zapasu, by nie naprężać połączeń.

9. Test szczelności i działania: Gdy wszystko jest mechanicznie zamontowane i podłączone, pora na testy. Powoli przywróć ciśnienie w układzie – otwórz zawór odcinający dopływ powietrza i obserwuj nowo zainstalowany zestaw. Nasłuchuj, czy nie ma wycieków (syczenia powietrza). Jeżeli usłyszysz syk, spróbuj zlokalizować miejsce – może to być gwint złączki w korpusie zaworu (dokręć mocniej lub użyj więcej taśmy teflonowej), połączenie zaworu z głowicą (sprawdź dokręcenie i dopasowanie trzpienia) albo okolice uszczelki panelowej (jeśli bardzo nieszczelne, to znaczy, że głowica nie przylega – dociągnij nakrętkę odrobinę). Zakładając jednak, że montaż wykonano starannie, nie powinno być żadnych przecieków – IP65 i dobre uszczelki robią swoje. Teraz wykonaj kilka testowych cykli: naciśnij przycisk kilka razy, obserwując, czy odpowiednia akcja następuje (np. wysunięcie i schowanie siłownika). Sprawdź zarówno szybkie naciśnięcia, jak i przytrzymanie przycisku – zawór powinien reagować od razu i zgodnie ze swoją funkcją (NZ czy NO). Zwróć uwagę, czy przycisk płynnie wraca do pozycji wyjściowej po puszczeniu (jeśli nie – może coś mechanicznie blokować, np. zbyt ciasno skręcony trzpień, wtedy skoryguj to). W przypadku przycisku awaryjnego z blokadą (MBUL) przetestuj mechanizm zatrzasku: wciśnij grzybek – powinien zostać na dole – a następnie wykonaj czynność odblokowującą (np. obróć w prawo o 1/4 obrotu). Grzybek powinien odskoczyć do góry, a zawór powrócić do stanu sprzed naciśnięcia.

10. Instruktaż i oznaczenia: Po pomyślnym montażu i testach upewnij się, że oznaczenia przycisków są czytelne dla użytkowników. Często obok przycisków na panelu przykleja się tabliczki lub naklejki z opisem funkcji (np. “Start”, “Stop awaryjny”, “Reset”, “Zawór sekcyjny 5” itp.). Dobrą praktyką jest oznaczenie kolorem zgodnie z funkcją (co już mamy poprzez kolor przycisku) oraz dodanie ewentualnych strzałek lub symboli pneumatycznych, jeśli to pomoże obsłudze. Przeprowadź też krótki instruktaż dla operatorów maszyny: pokaż gdzie znajduje się nowo zainstalowany przycisk, do czego służy i jak z niego korzystać. Jeśli jest to przycisk awaryjny, przypomnij procedurę odblokowania po wciśnięciu (to szczególnie ważne – pracownik powinien wiedzieć, że po awarii trzeba go przekręcić/pociągnąć, inaczej maszyna nie ruszy ponownie).

11. Konserwacja po montażu: Głowice do mikrozaworów są generalnie bezobsługowe, ale warto wdrożyć kilka zasad utrzymania. Utrzymuj panel z przyciskami w czystości – regularnie usuwaj kurz, pył czy brud zbierający się wokół uszczelki. Nie używaj agresywnych rozpuszczalników do czyszczenia plastikowych nakładek (mogą zmatowieć) – wystarczy wilgotna szmatka z łagodnym detergentem. Co jakiś czas (np. raz w roku lub po intensywnym używaniu awaryjnym) sprawdź dokręcenie nakrętki mocującej – drgania maszyny mogą z czasem poluzować mechaniczne połączenia. Jeśli nakrętka jest luźna, delikatnie ją dociągnij. Sprawdź też stan kabłąka (jeśli występuje) lub mechanizmu blokady w przyciskach awaryjnych – powinien działać płynnie, możesz nanieść odrobinę smaru silikonowego na elementy blokujące, jeśli producent to przewiduje. Na koniec upewnij się, że po tych czynnościach konserwacyjnych głowica nadal działa prawidłowo (wykonaj testy funkcjonalne, podobnie jak po pierwszym montażu).

Stosując się do powyższej instrukcji montażu, zapewnisz poprawne działanie głowic z serii 24.1611 oraz bezpieczeństwo obsługi. Pamiętaj, że wszelkie elementy odpowiedzialne za zatrzymanie awaryjne maszyn powinny być regularnie kontrolowane – montaż to jedno, ale utrzymanie sprawności w czasie to równie ważna kwestia. Na szczęście solidne wykonanie i prosta konstrukcja tych głowic sprawiają, że przy minimalnej dbałości będą one służyć bezawaryjnie przez bardzo długi okres.

Poniżej przedstawiamy listę najczęściej zadawanych pytań (FAQ) dotyczących głowic do mikrozaworów serii 24.1611 wraz z odpowiedziami. Ta sekcja ma pomóc w rozwianiu wątpliwości i dostarczyć szybkich odpowiedzi na typowe zagadnienia związane z zastosowaniem, montażem i eksploatacją tych produktów.

P1: Czym dokładnie są głowice do mikrozaworów serii 24.1611 i do czego służą?
O: Głowice te to manualne elementy sterujące (przyciski lub pokrętła) montowane na miniaturowych zaworach pneumatycznych. Służą do ręcznego otwierania i zamykania przepływu sprężonego powietrza w układzie. Mówiąc prościej – dzięki głowicy operator może nacisnąć przycisk (lub przekręcić pokrętło), a głowica mechanicznie przełączy mikrozawór, uruchamiając lub zatrzymując działanie np. siłownika czy innego elementu wykonawczego w maszynie. Umożliwia to łatwe sterowanie pneumatyczne bez potrzeby stosowania sygnałów elektrycznych.

P2: Jakie rodzaje przycisków dostępne są w serii 24.1611?
O: W serii dostępnych jest kilka typów głowic: przyciski kryte (płaskie) w kolorze zielonym i czerwonym, przyciski grzybkowe awaryjne w kolorze czarnym i czerwonym, przycisk obrotowy czarny (działający poprzez przekręcenie) oraz głowice do zaworów pomocniczych z grzybkami w kolorze czarnym (oznaczenie B) i czerwonym (R). Każdy z tych typów ma inną formę i zastosowanie – zielony zwykle oznacza start, czerwony stop lub awarię, czarny często funkcje specjalne lub lokalne odcięcie. Dzięki tej różnorodności można dobrać odpowiedni przycisk do danej funkcji w maszynie zgodnie z zasadami BHP (na przykład czerwony grzybek na stop awaryjny, zielony na uruchomienie cyklu, czarny obrotowy na zawór serwisowy itp.).

P3: Do czego służy czerwony przycisk grzybkowy, a do czego czarny grzybkowy w tej serii?
O: Czerwony przycisk grzybkowy jest przeznaczony głównie do funkcji awaryjnego zatrzymania (E-Stop). Ze względu na swój rzucający się w oczy kolor i duży rozmiar, jest intuicyjnie kojarzony z bezpieczeństwem – wciśnięcie go natychmiast odcina zasilanie pneumatyczne danego układu lub maszyny, chroniąc ludzi i sprzęt. Natomiast czarny przycisk grzybkowy używany bywa w sytuacjach mniej krytycznych, często jako lokalny zawór odcinający lub resetujący. Czarny kolor oznacza zazwyczaj funkcje pomocnicze lub serwisowe (nie tak alarmowe jak czerwony). W praktyce czarne grzybki mogą służyć np. do wyłączania sekcji maszyny na czas konserwacji (bez wzbudzania alarmu u operatorów), albo jako stop w systemach, gdzie czerwień zarezerwowana jest tylko dla najważniejszych alarmów.

P4: Co oznaczają skróty "NZ" i "NO" przy opisie zaworów współpracujących z głowicami?
O: Skróty te odnoszą się do stanu zaworu bez naciśnięcia przycisku: NZ to normalnie zamknięty (z jęz. ang. Normally Closed – NC), a NO to normalnie otwarty (Normally Open). Normalnie zamknięty zawór nie przepuszcza powietrza w stanie spoczynku – dopiero gdy naciśniesz przycisk (głowicę), zawór się otwiera i puszcza medium. Normalnie otwarty działa odwrotnie – w stanie spoczynku przepuszcza powietrze, a po naciśnięciu przycisku zamyka przepływ. Wybór typu zależy od aplikacji: np. dla funkcji Start/Stop procesu najczęściej stosuje się NZ (bo puszczasz przycisk = stop), a dla funkcji awaryjnych odcinających dopływ – często wybiera się NO (żeby dopływ był ciągły, a dopiero wciśnięcie awaryjnego grzybka go zamknęło).

P5: Czy głowice z serii 24.1611 są kompatybilne z zaworami innych producentów lub z innymi seriami zaworów?
O: Głowice te zostały zaprojektowane do współpracy z mikrozaworami CPP PREMA serii 24.1605/24.1611 (i pokrewnymi modelami tej firmy), które mają odpowiednie wymiary i gwinty podłączeniowe. Mogą one pasować także do podobnych zaworów innych producentów, pod warunkiem że spełnione są dwa warunki: identyczny gwint i mechanizm popychacza (np. M5) oraz zbliżone wymiary montażowe (średnica otworu panelowego itp.). Wiele firm stosuje zbliżone standardy, więc istnieje szansa kompatybilności, ale nie jest ona gwarantowana. Najlepiej sprawdzić dokumentację techniczną – producent zaworu powinien podawać, czy możliwe jest zamontowanie zewnętrznej głowicy i ewentualnie jakiego typu. Dla pewności zalecamy korzystanie z dedykowanych połączeń Prema–Prema, co zapewnia pełną zgodność mechaniczną i szczelność.

P6: Jaki jest zakres ciśnień roboczych obsługiwanych przez te głowice i zawory?
O: Typowy zakres ciśnienia roboczego dla mikrozaworów z głowicami serii 24.1611 wynosi od ok. 0,5 bar do 10 bar. Można przyjąć, że minimalne ciśnienie potrzebne do pewnego działania zaworu to około 0,2–0,5 bar (poniżej tej wartości sprężyna w zaworze może nie cofnąć trzpienia lub mogą pojawić się nieszczelności). Maksymalne zalecane ciśnienie to 10 bar – jest to górna granica wynikająca z konstrukcji zaworu i materiałów uszczelnień. Zawory są testowane na wyższe ciśnienia (do ~15 bar) dla bezpieczeństwa, ale w normalnej pracy nie powinno się przekraczać dziesięciu barów. W praktyce większość układów pneumatyki przemysłowej pracuje w zakresie 4–8 bar, więc zawory te spokojnie mieszczą się w normie. Jeśli planujesz użycie w niższych ciśnieniach (np. 1–2 bar) lub wyższych (np. 12 bar), warto to skonsultować – możliwe, że trzeba dobrać inne uszczelki lub sprawdzić charakterystyki sprężyny.

P7: Jak zamontować głowicę w panelu sterowniczym?
O: Montaż jest stosunkowo prosty – należy wyciąć otwór Ø30 mm w panelu, włożyć głowicę od frontu, założyć uszczelkę (jeśli oddzielna) i dokręcić nakrętkę od wewnętrznej strony panelu. Potem trzeba połączyć głowicę z mikrozaworem (najczęściej wkręcając go w tylną część głowicy lub skręcając śrubką popychacz zaworu z przyciskiem). Szczegółową instrukcję opisaliśmy w sekcji Instrukcja montażu powyżej – krok po kroku. Kluczowe jest prawidłowe dokręcenie i uszczelnienie, aby głowica się nie ruszała i zachowała szczelność IP65. Zazwyczaj cały proces można wykonać w kilkanaście minut mając podstawowe narzędzia (wiertło, klucz). Po montażu warto przeprowadzić test działania zaworu przy wciśnięciu przycisku oraz sprawdzić, czy nie ma wycieków powietrza.

P8: Jakiej średnicy otwór montażowy jest wymagany pod te głowice?
O: Głowice serii 24.1611 są przeznaczone do otworów o średnicy Ø30 mm (dokładnie zaleca się 29,5 mm). Jest to dość standardowy rozmiar dla przemysłowych przycisków sterowniczych (większe klasy tzw. 30 mm). Dla porównania – wiele elektrycznych przycisków maszyn ma Ø22 mm, tutaj są one nieco większe, bo muszą pomieścić mechanikę zaworu pneumatycznego. Jeśli masz panel z otworami 22 mm, to niestety te głowice się nie zmieszczą – trzeba powiększyć otwór odpowiednim narzędziem. Pamiętaj też o grubości panelu: gwint i nakrętka są zaprojektowane zwykle na zakres 1–6 mm grubości ścianki. Przy grubszych panelach (np. 10 mm) może być problem – warto wtedy skonsultować się z producentem, być może istnieją przedłużone nakrętki lub inne sposoby montażu.

P9: Czy przycisk awaryjny (czerwony grzybek) posiada blokadę po wciśnięciu?
O: W serii 24.1611 dostępne są dwa warianty czerwonych przycisków grzybkowych: jeden bez blokady (monostabilny), który po puszczeniu od razu odskakuje, oraz drugi z blokadą (oznaczany literami UL w numerze katalogowym, np. MBUL), który zatrzaskuje się w pozycji wciśniętej. Ten drugi wariant spełnia rolę przycisku E-Stop – po wciśnięciu pozostaje w dole i utrzymuje zawór w określonym stanie (np. odciętym dopływie powietrza), dopóki operator świadomie go nie odblokuje. Tak więc, jeśli zależy Ci na funkcji awaryjnej wymagającej potwierdzenia przed restartem, wybierz wersję z blokadą. Jeśli natomiast grzybek ma służyć tylko jako większy łatwy wciśnięcia przycisk (bez konieczności zatrzasku), możesz użyć wersji standardowej sprężynującej.

P10: Jak odblokować przycisk awaryjny po użyciu (w wersji zatrzaskowej)?
O: Przyciski awaryjne z blokadą (MBUL) odblokowuje się na ogół poprzez przekręcenie lub pociągnięcie. W modelach CPP PREMA stosowany jest zwykle mechanizm obrotowy – czyli aby odblokować czerwony grzybek, należy go przekręcić w prawo (zgodnie z ruchem wskazówek zegara) o pewien kąt, zazwyczaj 30°–90°. Po takim obrocie sprężyna wewnętrzna samoczynnie wypchnie przycisk do góry i przycisk wróci do pozycji wyjściowej, a zawór wróci do normalnego stanu (np. ponownie załączy dopływ powietrza). Warto zapoznać się z instrukcją danego modelu – może być na nim strzałka kierunku obrotu lub napis "TURN TO RELEASE". Niektóre przyciski awaryjne innych firm odblokowują się przez pociągnięcie w górę, ale w serii 24.1611 dominują te przekręcane. W każdym razie, po usunięciu sytuacji awaryjnej należy wykonać tę czynność – inaczej system pozostanie zatrzymany.

P11: Czy głowice i przyciski są wodoodporne i pyłoodporne? Jaki mają IP?
O: Tak, frontowe części głowic są zaprojektowane tak, by były odporne na pył i wodę. Przy prawidłowym montażu z uszczelką zapewniają szczelność zgodnie ze standardem IP65. Oznacza to pełną ochronę przed wnikaniem pyłu (5 – pyłoszczelność) oraz ochronę przed strumieniem wody z dowolnego kierunku (6 – wodoszczelność na poziomie silnych strumieni, choć nie zanurzenia). W praktyce głowica wytrzyma zapylenie występujące np. przy obróbce drewna czy mielenia ziarna, a także zachlapania wodą, olejem, chłodziwem. Ważne jednak, by uszczelka panelowa była na miejscu i nieuszkodzona, a nakrętka dociągnięta – wtedy pomiędzy kołnierzem głowicy a panelem nie dostanie się ciecz. Również konstrukcja samego przycisku ma dodatkowe uszczelnienia (np. gumowe pierścienie wokół trzpienia), więc wnętrze mechanizmu również jest chronione. Jeśli planujesz myć maszynę myjką ciśnieniową, zalecamy na czas czyszczenia osłonić w miarę możliwości panele z przyciskami – IP65 chroni przed strumieniem, ale bez przesady (silne uderzenie wody pod wysokim ciśnieniem z bardzo bliska może sforsować każdą uszczelkę). Do standardowych warunków produkcyjnych jednak ta ochrona jest w zupełności wystarczająca.

P12: Z jakich materiałów wykonane są głowice i zawory – czy coś w nich rdzewieje?
O: Wszystkie materiały zostały dobrane pod kątem odporności na korozję. Elementy metalowe, które mogłyby rdzewieć (stal węglowa) są zabezpieczone powłokami niklowymi lub cynkowymi. Większość krytycznych części wykonano wręcz ze stali nierdzewnej (np. trzpień zaworu, sprężyny) lub z mosiądzu/aluminium (korpusy, obudowy głowic) – te materiały same z siebie nie rdzewieją. Zewnętrzne kolorowe przyciski są z tworzyw sztucznych, którym rdza nie grozi. Jeśli głowica jest poprawnie użytkowana, nie powinna pojawić się na niej korozja. Oczywiście, w bardzo agresywnym środowisku (np. ciągła ekspozycja na kwasy, zasady, sól morska) nawet stal nierdzewna może z czasem pokazać nalot – w takich przypadkach należy rozważyć dodatkowe osłony lub częstsze przeglądy. Generalnie jednak w typowych warunkach przemysłowych głowice zachowują trwałość i estetykę przez wiele lat.

P13: Ile cykli (wciśnięć) wytrzymuje taki przycisk? Czy muszę go regularnie wymieniać?
O: Głowice serii 24.1611 są projektowane na bardzo długą żywotność – mówimy tu o milionach cykli. Testy wykazują, że mechanizm wytrzymuje co najmniej 1 000 000 naciśnięć bez uszkodzenia, a często dużo więcej. W praktyce oznacza to, że nawet przy bardzo intensywnym użytkowaniu (np. operator naciska przycisk 1000 razy na zmianę) urządzenie będzie sprawne przez lata. Nie ma potrzeby regularnej wymiany, dopóki nie zaobserwujesz oznak zużycia. Objawami zużycia mogą być: luźny, chybotliwy przycisk, brak “kliknięcia” lub wyczuwalnego oporu sprężyny, ewentualnie nieszczelność (syczenie powietrza przy niewciśniętym przycisku – co by wskazywało na zużycie uszczelnień zaworu). Takie sytuacje są jednak rzadkie. Zaleca się w ramach przeglądów maszyn sprawdzać działanie elementów sterujących – jeśli zauważysz pogorszenie działania przycisku, można zaplanować jego wymianę. Jednak średnio rzecz biorąc, te głowice z powodzeniem funkcjonują przez bardzo długi okres bez potrzeby wymiany, zwłaszcza gdy są prawidłowo zamontowane i chronione przed uszkodzeniami mechanicznymi z zewnątrz.

P14: Czy oferowane są części zamienne lub naprawcze do tych głowic?
O: Producent zwykle oferuje całe głowice i zawory jako gotowe komponenty, natomiast nie przewiduje się naprawiania ich w warunkach użytkownika poprzez wymianę drobnych części. Niemniej niektóre elementy można dokupić osobno – np. uszczelki (O-ringi) do zaworu, czasem sprężyny czy nakładki przycisków (jeśli np. ulegną uszkodzeniu mechanicznemu lub jeśli chcesz zmienić kolor). Dostępność takich części zależy od dystrybutora. Generalnie jednak głowice są tak zbudowane, że w razie awarii wymienia się całą głowicę lub cały mikrozawór – co jest stosunkowo proste i szybkie. Na szczęście ceny tych elementów nie są wysokie, więc utrzymywanie zapasu 1-2 sztuk na półce jako części zamiennej to dobra praktyka. W razie potrzeby skontaktuj się z dostawcą CPP PREMA – udzieli informacji, czy dana część (np. sama nakrętka montażowa czy gumowa osłona) jest dostępna osobno.

P15: Jakie certyfikaty i normy spełniają te produkty?
O: Głowice i zawory serii 24.1611 spełniają wymagania dyrektyw europejskich CE dotyczących maszyn i urządzeń ciśnieniowych w swoim zakresie. Wszystkie materiały są zgodne z normą RoHS (brak ołowiu, kadmu itp.) oraz REACH (rejestracja chemikaliów – brak niebezpiecznych substancji uwalnianych w użytkowaniu). Choć dla komponentów pneumatycznych nie ma jednej wiodącej normy jak np. ISO 13850 dla przycisków E-Stop (to norma bardziej dla urządzeń elektrycznych, ale idea jest podobna), producent projektując czerwony grzybek awaryjny wzorował się na zaleceniach bezpieczeństwa – stąd np. kolor czerwony RAL, żółta obwódka (jeśli występuje) czy mechanizm blokady. Zawory są produkowane zgodnie z normami pneumatycznymi m.in. dotyczącymi przepływu (ISO 6358 – pomiary Kv/Cv), przyłączy (ISO 16030 / ISO 228 – gwinty, porty) oraz oznaczeń na schematach (ISO 1219 – symbole graficzne). W dokumentacji Prema można znaleźć odniesienia do norm, jakie spełniają poszczególne elementy. Jeśli potrzebujesz użyć tych głowic w aplikacji np. z certyfikacją do stref zagrożonych wybuchem, sprawdź czy dany model zaworu ma odpowiedni certyfikat ATEX – sama głowica jako element mechaniczny nie generuje zapłonu, ale cały zawór musi być oceniony pod kątem bezpieczeństwa w atmosferach wybuchowych.

P16: Czy głowice mogą być stosowane w strefach zagrożonych wybuchem (ATEX)?
O: Same głowice jako elementy mechaniczne nie wytwarzają iskier ani ciepła, więc z punktu widzenia ATEX są znacznie bezpieczniejsze niż np. komponenty elektryczne. Jednak kluczowy jest tu cały zawór i medium. Jeśli mikrozawór (czyli ta część, która prowadzi medium) ma certyfikat ATEX dla danej strefy i medium (np. zawory z mosiądzu lub stali nierdzewnej mogą być dopuszczone do stref pyłowych/gazowych odpowiedniej klasy), to dodanie głowicy mechanicznej nie zmienia jego właściwości elektrycznych (bo nadal ich brak). Trzeba jedynie upewnić się, że materiały głowicy nie generują np. ładunków elektrostatycznych ponad normę – plastikowe przyciski teoretycznie mogą się elektryzować, ale ich powierzchnia jest niewielka, a operator zwykle jest uziemiony dotykając je. W praktyce stosuje się te głowice w strefach Ex, zwłaszcza czarne obrotowe, jako elementy sterowania bez iskier. Warunek: zawór musi być odpowiedni (albo cały układ w obudowie przeciwwybuchowej). Reasumując – tak, można, lecz zawsze należy sprawdzić dokumentację ATEX zaworu i skonsultować to z osobą odpowiedzialną za bezpieczeństwo przeciwwybuchowe w zakładzie.

P17: Czy można jedną głowicą sterować kilkoma zaworami naraz lub odwrotnie – kilka przycisków jednym zaworem?
O: Standardowo każda głowica sprzęga się z jednym mikrozaworem – jest to układ 1:1. Nie przewidziano, by pojedynczy przycisk mechanicznie przełączał kilka zaworów jednocześnie, bo nie ma takiego mechanizmu w konstrukcji (to nie jest rozdzielacz mechaniczny). Jeśli chciałbyś jednym naciśnięciem odciąć wiele obwodów, należy zastosować po prostu kilka zaworów i połączyć ich wyjścia tak, by wszystkie reagowały, lub użyć większego zaworu sterującego główną linią – to już jednak zadanie dla projektanta układu pneumatycznego, a nie samej głowicy. Co do odwrotnej sytuacji: kilka przycisków do jednego zaworu – to również nie jest typowa konfiguracja. Można sobie wyobrazić dwa różne przyciski dociskające ten sam trzpień zaworu z dwóch stron, ale w praktyce lepiej zastosować dwa zawory (np. każdy z własnym przyciskiem) i połączyć je logicznie w układzie pneumatycznym (np. równolegle lub szeregowo zależnie od funkcji OR/AND jaką chcesz uzyskać). Pamiętajmy, że głowica to czysto mechaniczny interfejs – nie ma tam elektroniki, którą można by spiąć równolegle. Dlatego zalecana zasada: jedna głowica = jeden zawór.

P18: Czy głowice wymagają smarowania lub innej konserwacji w trakcie użytkowania?
O: Zasadniczo głowice i zawory są bezobsługowe. Producent podczas montażu stosuje specjalne smary i uszczelniacze (np. lekki smar silikonowy do wewnętrznego trzpienia i uszczelek), które starczają na cały okres eksploatacji. Nie ma potrzeby dodatkowego smarowania przycisku czy zaworu z zewnątrz – wręcz nie jest to wskazane, bo niektóre oleje mogą źle wpływać na gumowe uszczelki. Jedyną czynnością konserwacyjną jest utrzymanie czystości zewnętrznej (usuwanie kurzu, aby nie wciskał się do środka przy intensywnym użytkowaniu) i ewentualnie kontrola dokręcenia elementów mechanicznych jak nakrętka. W przypadku bardzo intensywnego używania (setki tysięcy cykli rocznie) można podczas przestoju raz na rok-dwa podać jedną kroplę oleju silikonowego w szczelinę przycisku, wciskając go kilkukrotnie – pozwoli to natłuścić uszczelkę trzpienia od środka. Jednak jeśli wszystko działa gładko, lepiej nic nie dodawać. Jeżeli zawór jest częścią układu z centralnym smarowniczkiem (mgławica olejowa dodająca olej do powietrza), to ta mgiełka sama dotrze do uszczelnień i dba o ich kondycję. Podsumowując: poza standardowymi przeglądami i czyszczeniem, nie ma specjalnych zabiegów konserwacyjnych dla tych głowic.

P19: Czy mogę zamontować głowicę pod innym kątem lub na ruchomej części maszyny?
O: Głowice są zaprojektowane głównie do montażu na płaskich, stacjonarnych panelach (pionowych lub poziomych). Montaż “pod innym kątem” – np. na pochyłej ścianie – jest oczywiście możliwy, byle zapewnić prostopadłe działanie przycisku względem zaworu. Jeśli chodzi o ruchome części: fizycznie można zainstalować głowicę gdziekolwiek, ale pamiętaj, że do niej podłączony jest zawór z przewodami. Jeśli ta część maszyny się porusza (obraca, przesuwa), musisz poprowadzić przewody elastyczne i upewnić się, że nic się nie wyrwie. Mechanizm głowicy raczej nie ucierpi od ruchu (jest zwartą całością), ale poluzowaniu mogą ulec złączki czy przewody. Dlatego w ruchomych ramionach robotów itp. częściej stosuje się zdalne sterowanie, a nie bezpośrednie przyciski pneumatyczne. Jednak jeśli zastosujesz odpowiednio długie węże w prowadnikach i zabezpieczysz je, to czysto technicznie głowica będzie działać nawet na ruchomym elemencie. Zwróć uwagę także na wygodę operatora – czy na pewno ma dostęp do takiego przycisku i czy ruch elementu nie zagraża podczas naciskania.

P20: Co oznaczają dokładnie symbole w numerach katalogowych, np. 24.1611.305MBUL?
O: Numer katalogowy ułatwia identyfikację wariantu. Dla przykładu 24.1611.305MBUL możemy rozbić na części: 24.1611 – oznaczenie serii produktu (głowice do mikrozaworów), kolejne cyfry 305 – to indywidualny kod konfiguracji zaworu (tu prawdopodobnie zawór 3/2 normalnie zamknięty – stąd "3" na początku i "05"), litery MB wskazują typ głowicy (Mushroom Button – grzybkowy przycisk), a UL na końcu oznacza wariant z blokadą (Unlock). Inny przykład: 24.1611.01RED – tu końcówka mówi sama za siebie, .01RED to przycisk kryty czerwony (zapewne 3/2 NO lub NZ, szczegół funkcji określa gdzie indziej w tabeli), .02BLACK to z kolei przycisk grzybkowy czarny, .03BLACK – przycisk obrotowy czarny itd. Ogólnie, w systemie numeracji Prema, 01 odnosi się do przycisków krytych, 02 do grzybkowych, 03 do obrotowych, natomiast liczby typu 205, 305, 315 dotyczą konfiguracji zaworu (2/2 lub 3/2 oraz funkcji NZ/NO). Litery B/R to kolor (Black/Red). Tak więc pełny numer katalogowy niesie informację o wszystkim: serii, typie przycisku, kolorze i charakterystyce zaworu. Jeśli zamawiasz części zamienne lub kolejne sztuki, warto posługiwać się tym numerem, by mieć pewność, że dostaniesz dokładnie taki wariant jak potrzebujesz.

P21: Czy można zamówić głowicę z przyciskiem w niestandardowym kolorze lub z własnym nadrukiem/symbolem?
O: Standardowa oferta obejmuje zielony, czerwony i czarny – te kolory są najbardziej uniwersalne i zgodne z normami oznaczeń (start, stop, awaria). Jeśli potrzebujesz innego koloru (np. niebieski, żółty) albo chcesz mieć na przycisku piktogram (np. symbol strzałki, koła, literę), zwykle wymaga to produkcji specjalnej. Niektórzy producenci oferują np. żółte grzybki do specyficznych zastosowań czy przyciski z podświetleniem, ale w serii 24.1611 akurat takich opcji nie przewidziano – to czysto mechaniczne elementy. Można natomiast poradzić sobie poprzez naklejenie własnej nakładki lub użycie obok przycisku tabliczki z symbolem. Jeśli bardzo zależy Ci na konkretnym kolorze/nadruku, warto skontaktować się z działem technicznym PREMA – przy dużym zamówieniu lub w ramach współpracy mogą przygotować niestandardowe nakładki w innym kolorze czy z laserowo naniesionym znakiem. W normalnej sprzedaży jednak dostępne są tylko wymienione wyżej warianty.

P22: Czy mogę użyć tych głowic do sterowania innymi mediami niż powietrze, np. cieczą lub próżnią?
O: Mikrozawory, o których mówimy, zasadniczo projektowane są pod sprężone powietrze – czyli medium suche lub z odrobiną mgły olejowej. Nic nie stoi na przeszkodzie, by sterować nimi inne gazy (azot, dwutlenek węgla itp.), o ile są czyste i suche. W przypadku próżni – jeśli jest to niewielka próżnia technologiczna (np. –0,5 bar), zawory 3/2 NZ mogą ją utrzymywać do pewnego stopnia, ale nie są one idealnymi zaworami próżniowymi (mogą mieć lekkie przepuszczanie zwrotne). Do typowych zastosowań próżniowych raczej używa się specjalnych zaworów. Jeśli chodzi o ciecze, to sprawa jest bardziej złożona: ciecz ma inną gęstość i brak tej kompresyjności co powietrze, więc zawór może działać, ale trzeba uważać na uderzenia hydrauliczne. Poza tym uszczelki NBR mogą nie być kompatybilne np. z olejem hydraulicznym czy wodą na dłuższą metę. Są dedykowane zawory do cieczy i hydrauliki – i raczej nie zalecamy używać zaworów od pneumatyki do wody pod ciśnieniem czy oleju, chyba że producent wyraźnie dopuszcza. Reasumując: inne gazy – tak (przy sprawdzeniu kompatybilności chemicznej uszczelek), próżnia – do pewnego stopnia, ciecze – lepiej nie, chyba że to bardzo niskie ciśnienia i medium nieagresywne (np. woda destylowana w systemie grawitacyjnym). Zawsze sprawdź specyfikację zaworu, bo głowica sama w sobie nie ma kontaktu z medium – jej to bez różnicy – liczy się zawór.

P23: Czy te głowice nadają się do aplikacji w przemyśle spożywczym / czystych pomieszczeniach (clean room)?
O: W dużej mierze tak. Materiały użyte w głowicach (stal nierdzewna, aluminium anodowane, mosiądz niklowany, tworzywa) są ogólnie akceptowalne w środowisku spożywczym, choć nie posiadają specjalnych certyfikatów FDA czy EC 1935/2004 do kontaktu z żywnością – bo z założenia nie mają bezpośredniego kontaktu z produktem, są tylko częścią maszyny. Jeżeli jednak środowisko wymaga częstego mycia i dezynfekcji (np. mleczarnie, browary), warto zwrócić uwagę na to, by chemia myjąca nie uszkodziła tworzyw (unikać np. chlorowych środków bez dokładnego spłukania – mogą powodować korozję stali nierdzewnej). W pomieszczeniach czystych (clean room) głowice również mogą być stosowane, ale trzeba pamiętać, że zawory pneumatyczne zwykle używają smaru, który w minimalnych ilościach może odparowywać lub wydostawać się z odpowietrznika – to może nie być akceptowalne w ultra czystych aplikacjach (np. produkcja półprzewodników). Wtedy trzeba by poszukać zaworów o niskiej emisyjności cząstek. Same przyciski nie generują zanieczyszczeń (poza ścieraniem się minimalnym, co wszędzie występuje). Podsumowując: do typowych zastosowań spożywczych/higienicznych – tak, są stosowane (często w osłonach ze stali, panelach IP65 – spełniają wymogi mycia), do super czystych aplikacji – raczej tak, choć w specyficznych przypadkach warto potwierdzić z producentem.

P24: Co zrobić, jeśli przycisk wydaje się “zapadać” lub nie odbija prawidłowo?
O: Jeśli zauważysz, że po jakimś czasie użytkowania przycisk (zwłaszcza kryty) wolno odbija lub trochę się zacina w pozycji wciśniętej, należy przeprowadzić mały przegląd. Przyczyną może być zabrudzenie – drobiny pyłu, kurzu czy emulsji mogły zebrać się wokół ruchomego elementu. Rozwiązanie: wstrzyknij (przy odłączonym zasilaniu powietrza!) nieco sprężonego powietrza w szczelinę wokół przycisku, by wydmuchać zanieczyszczenia. Można też delikatnie zdjąć kolorową nakładkę (jeśli konstrukcja pozwala – czasem są wciskane) i oczyścić wnętrze. Inną przyczyną może być zużycie sprężyny lub uszczelki – to zdarza się rzadko, ale po dziesiątkach tysięcy cykli sprężyna traci trochę siły. Wtedy najlepiej wymienić cały zawór lub głowicę na nową, bo części zamienne nie zawsze są dostępne. Upewnij się też, że nic nie mechanicznie blokuje ruchu od tyłu – np. przekrzywiony zawór, zagięty przewód lub obcy obiekt wepchnięty do mechanizmu. W normalnej eksploatacji zapadanie się przycisku nie powinno mieć miejsca – to sygnał, że coś jest nie tak, więc nie ignoruj go. Po czyszczeniu/przeglądzie zrób testy: wciśnij przycisk wiele razy, sprawdź czy za każdym razem wraca szybko do góry. Jeśli problem nie ustąpi, rozważ wymianę urządzenia dla bezpieczeństwa.

P25: Czy po wciśnięciu przycisku awaryjnego zatrzymanie jest natychmiastowe?
O: Tak, działanie mechaniczne zapewnia praktycznie natychmiastowe zadziałanie – opóźnienie jest pomijalne (rzędu kilku milisekund wynikających tylko z czasu ruchu mechanicznego). W momencie uderzenia w przycisk grzybkowy następuje bezpośrednie mechaniczne przełączenie zaworu i odcięcie ciśnienia. W układach pneumatycznych oczywiście może upłynąć chwila, zanim powietrze ujdzie z siłowników i te się zatrzymają, ale to wynika z samej natury pneumatyki (sprężystość powietrza, objętość układu). Sama reakcja zaworu jest natychmiastowa – nie ma żadnej zwłoki elektromechanicznej. Dlatego takie manualne zawory uważa się za bardzo niezawodne pod kątem bezpieczeństwa – działają, o ile fizycznie zdołasz je nacisnąć. Dla pełni obrazu warto dodać, że czas zatrzymania urządzenia pneumatycznego zależy od jego bezwładności i wielkości siłowników – ale to już zagadnienie projektowania obwodów bezpieczeństwa (czasem dodaje się dodatkowe szybkie odpowietrzniki, zawory dławiące, by przyspieszyć spadek ciśnienia w dużych siłownikach). Sam przycisk awaryjny i zawór 3/2 NZ w tej roli działają tak szybko, jak to fizycznie możliwe.
