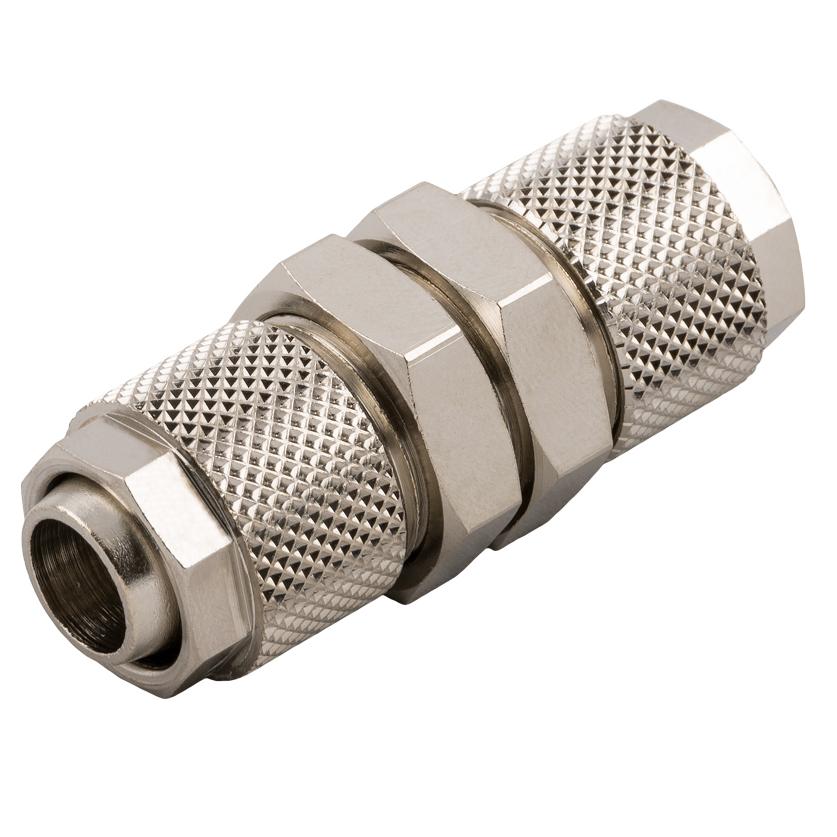

Łączniki proste grodziowe przelotowe seria 80.0022

80.0022.10886

Łącznik prosty grodziowy redukcyjny fi 10/8 mm -8/6 mm M14 z mosiądzu niklowanego

182 szt 24 godz.
0 szt na zamówienie

14,00 zł netto

17,22 zł brutto

80.0022.10864

Łącznik prosty grodziowy redukcyjny fi 10/8 mm -6/4 mm M14 z mosiądzu niklowanego

83 szt 24 godz.
0 szt na zamówienie

14,00 zł netto

17,22 zł brutto

80.0022.8664

Łącznik prosty grodziowy redukcyjny fi 8/6 mm -6/4 mm M12 z mosiądzu niklowanego

44 szt 24 godz.
0 szt na zamówienie

14,00 zł netto

17,22 zł brutto

80.0022.86

Łącznik prosty grodziowy fi 8/6 mm M12 z mosiądzu niklowanego

34 szt 24 godz.
0 szt do 3 tygodni

14,00 zł netto

17,22 zł brutto

80.0022.64

Łącznik prosty grodziowy fi 6/4 mm M10 z mosiądzu niklowanego

10 szt 24 godz.
0 szt do 3 tygodni

14,00 zł netto

17,22 zł brutto

80.0022.1210

Łącznik prosty grodziowy fi 12/10 mm M16 z mosiądzu niklowanego

23 szt 24 godz.
0 szt na zamówienie

18,00 zł netto

22,14 zł brutto

80.0022.108

Łącznik prosty grodziowy fi 10/8 mm M14 z mosiądzu niklowanego

42 szt 24 godz.
0 szt do 3 tygodni

14,00 zł netto

17,22 zł brutto

Łączniki proste grodziowe przelotowe to złączki skręcane z mosiądzu niklowanego, należące do cenionej serii 1000 marki CPP PREMA. Produkty te zaprojektowano specjalnie do zastosowań w branży pneumatycznej, gdzie wymagana jest trwałość, szczelność oraz prosta, a zarazem wydajna konstrukcja przyłączeniowa. Cechą wyróżniającą łączniki grodziowe jest możliwość mocowania przez przegrodę lub ściankę (np. obudowę maszyn, panel sterowniczy, szafkę rozdzielczą), dzięki czemu przewód z tworzywa sztucznego może przechodzić na drugą stronę ścianki, pozostając jednocześnie starannie uszczelniony i zabezpieczony.

W kategorii Łączniki rur i przewodów\Złączki pneumatyczne skręcane\Złączki skręcane z mosiądzu niklowanego SERIA 1000\Łączniki proste grodziowe przelotowe występują modele różniące się wymiarem gwintu (M10, M12, M14, M16) oraz średnicą węży (np. fi 6/4 mm, 8/6 mm, 10/8 mm, 12/10 mm). Dodatkowo wybrane produkty oferują funkcję redukcji, co umożliwia łączenie węży o różnych średnicach (np. redukcyjny fi 8/6 mm – 6/4 mm M12). Możliwość dopasowania wariantu łącznika do konkretnych warunków pozwala znacząco zaoszczędzić czas i koszty ewentualnej przebudowy instalacji pneumatycznej.

Mosiądz niklowany, z którego wykonano łączniki, wyróżnia się wysoką odpornością na korozję w środowisku wilgotnym lub narażonym na działanie smarów, olejów i środków czyszczących. Warstwa niklu nadaje powierzchni elegancki, srebrzysty połysk oraz chroni bazowy stop miedzi i cynku (mosiądz) przed utlenianiem. Dzięki temu łączniki wyglądają profesjonalnie w instalacjach, a jednocześnie zapewniają wieloletnią niezawodność.

Główną zaletą łączników prostych grodziowych jest możliwość przymocowania ich do przegrody przy pomocy nakrętki kontrującej (odpowiednio dostosowanej do danej średnicy gwintu). W praktyce stosuje się je np. w maszynach produkcyjnych, automatyce przemysłowej, układach sterowania pneumatycznego, czy w konstrukcjach warsztatowych, gdzie wąż trzeba przeprowadzić przez obudowę urządzenia. Poprzez precyzyjne wywiercenie otworu w ściance (np. metalowej), wkręcenie łącznika i zamocowanie nakrętką, otrzymuje się pewne, szczelne przejście. Dodatkowo dostępne w ofercie wersje redukcyjne fi 10/8 mm – 6/4 mm, fi 10/8 mm – 8/6 mm itp. sprawiają, że można na jednym łączniku wyprowadzić inny rozmiar węża na wyjściu, co daje jeszcze większą elastyczność w projektowaniu instalacji.

Ze względu na podwyższoną szczelność i konstrukcję skręcaną, łączniki grodziowe z serii 1000 są uznawane za bezpieczne i niezawodne. Nie występuje tu ryzyko wysunięcia się węża z złączki przy dynamicznych zmianach ciśnienia, o ile montaż jest przeprowadzony zgodnie z zaleceniami producenta. Nakrętka na wężu, wraz z dławikiem i korpusem, ściśle przylega do ścianki przewodu, gwarantując stabilne i szczelne połączenie. Projektanci i wykonawcy cenią sobie takie rozwiązanie, bo nie wymaga ono dodatkowych opasek czy klipsów – cała mechanika zacisku jest wbudowana w samą złączkę.

Łączniki proste grodziowe przelotowe z serii 1000 (mosiądz niklowany) charakteryzują się wszechstronnym zastosowaniem, głównie w branży pneumatycznej i powiązanych dziedzinach, gdzie ważne jest przeprowadzenie węża przez przegrodę (np. panel, obudowę, ściankę maszyny). Poniżej omówiono najczęstsze obszary użytkowania oraz korzyści wynikające z zastosowania:

  1. Maszyny i linie produkcyjne

    • W fabrykach i zakładach przemysłowych często konieczne jest doprowadzenie sprężonego powietrza do wnętrza maszyn przez obudowę lub przegrodę bezpieczeństwa. Łącznik grodziowy umożliwia to w sposób estetyczny i szczelny, zapobiegając niekontrolowanemu wyciekowi powietrza.

    • Wersje redukcyjne (np. fi 10/8 mm – 6/4 mm M14) pozwalają z kolei szybko przejść na inny rozmiar węża tuż po przejściu przez ściankę. To korzystne, gdy wewnątrz maszyny stosuje się cieńsze przewody, a na zewnątrz – grubsze.

  2. Układy sterowania i automatyki

    • W szafach sterujących, gdzie panele z gniazdami często są umieszczone w metalowych drzwiczkach, łączniki grodziowe mogą służyć jako porty do podłączania węży sterujących siłownikami.

    • W automatyce precyzyjne przejście przez przegrodę jest kluczowe, by zapewnić porządek w okablowaniu i uniknąć splątania. Mosiądz niklowany zapewnia też profesjonalny wygląd całej instalacji.

  3. Przemysł spożywczy i farmaceutyczny

    • Choć mosiądz niklowany nie zawsze jest zalecany do bezpośredniego kontaktu z żywnością, często wykorzystuje się go w układach pomocniczych: do transportu sprężonego powietrza w urządzeniach pakujących, etykietujących, dozujących itp.

    • Dzięki jednolitej i gładkiej powierzchni łatwiej utrzymać czystość, co ma duże znaczenie w środowiskach wymagających rygorystycznych norm higieny.

  4. Systemy transportu i pojazdy specjalistyczne

    • W pojazdach, takich jak ciężarówki, autobusy, czy wozy strażackie, występują instalacje pneumatyczne zlokalizowane w różnych komorach pojazdu. Łącznik grodziowy przelotowy umożliwia przeprowadzenie węża przez panel lub ściankę, minimalizując możliwość uszkodzenia przewodu na krawędzi.

    • Przy obsłudze systemów hamulcowych, otwierania drzwi na sprężone powietrze czy systemów podnoszenia, obecność grodziowych złączek przekłada się na bardziej zorganizowany układ węży i wyższe bezpieczeństwo.

  5. Urządzenia warsztatowe i testowe

    • We wszelkiego rodzaju stołach warsztatowych czy testowych stanowiskach laboratoryjnych, gdzie potrzebne jest doprowadzenie powietrza pod ciśnieniem do wnętrza komory testowej, grodziowe łączniki umożliwiają wygodne podłączenie, a zarazem brak luźnych węży zwisających.

    • Konstrukcje prototypowe, gdzie często montuje się dodatkowe ścianki czy przegrody w celu izolacji stref, także korzystają z możliwości prostego przejścia przewodu przez panel.

  6. Zastosowania hobbystyczne i półprofesjonalne

    • Nawet w małych warsztatach stolarskich czy garażach, gdzie panuje potrzeba uporządkowania węży – np. sprężarka jest na zewnątrz, a stanowisko pracy w środku – można wykorzystać łącznik grodziowy. Po przeprowadzeniu przewodu przez ścianę garażu nakręca się złączkę i gotowe: szczelnie i elegancko.

    • W przypadku systemów akwarystycznych, wytwornic mgły, małych instalacji wodnych lub pneumatycznych w modelarstwie, łącznik grodziowy również okazuje się przydatnym narzędziem.

  7. Rozmaite przejścia i redukcje

    • Wersje redukcyjne (np. fi 8/6 mm – 6/4 mm M12) pozwalają przystosować średnicę przewodu po przejściu przez przegrodę. Jeśli w danym obszarze wymagana jest większa średnica (dla zapewnienia wyższego przepływu), a dalej wystarcza mniejszy przewód, można wszystko zintegrować w jednym łączniku.

    • Ta funkcjonalność zapewnia płynne przejście przepływu bez konieczności stosowania kolejnych złączek wtykowych czy skręcanych w ciągu instalacji.

  8. Aplikacje w środowisku z ograniczoną przestrzenią

    • Montaż przez ściankę pozwala “rozłożyć” część węży na zewnątrz, a część wewnątrz obudowy. Unikamy w ten sposób przeciągania długich odcinków przez otwory z ostrymi krawędziami.

    • Same łączniki grodziowe nie zajmują wiele miejsca, więc można je rozmieszczać dość gęsto, jeśli wymagane jest przeprowadzenie kilku równoległych węży.

  9. Obszary zagrożone wibracjami i wstrząsami

    • Ponieważ węże są stabilnie zamocowane dzięki nakrętce dławikowej, nie ma obawy przed rozszczelnieniem pod wpływem drgań. Dodatkowo montaż w przegrodzie zabezpiecza przewód przed swobodnym przemieszczaniem się.

    • W maszynach drogowych, pociągach czy pojazdach specjalnych, wibracje stanowią codzienność. Solidne grodziowe mocowanie zapobiega awariom.

  10. Rozległe linie pneumatyczne

  • W większych przedsiębiorstwach warto uporządkować całą sieć przewodów, przeprowadzając je np. przez dedykowane panele. Łączniki grodziowe tworzą wówczas punkty przyłączeniowe rozmieszczone na panelach, co znacznie ułatwia diagnostykę, konserwację i ewentualne naprawy.

Dzięki tym różnorodnym zastosowaniom łączniki proste grodziowe przelotowe z serii 1000 stanowią uniwersalne rozwiązanie dla szerokiego grona użytkowników. Ich mocna, skręcana konstrukcja sprawdza się w układach pneumatycznych, ale często i w niskociśnieniowych systemach hydraulicznych czy transportu cieczy nieagresywnych. Połączenie zalet mosiądzu niklowanego i starannego wykonania gwarantuje wieloletnią, stabilną pracę, co podnosi atrakcyjność oferty w porównaniu z innymi metodami przepustu przewodów przez przegrodę.


Łączniki proste grodziowe przelotowe z mosiądzu niklowanego (seria 1000) to produkty o charakterystyce dostosowanej do wymagań systemów pneumatycznych średniego ciśnienia. Poniżej przedstawiono kluczowe informacje techniczne:

  1. Zakres średnic węży i gwintów grodziowych

    • Średnice węży: fi 6/4 mm, fi 8/6 mm, fi 10/8 mm, fi 12/10 mm (poszczególne modele).

    • Gwinty korpusu: M10, M12, M14, M16 (w zależności od produktu). Te gwinty pozwalają na przeprowadzenie łącznika przez otwór w ściance, a następnie przykręcenie nakrętki kontrującej, blokującej łącznik w przegrodzie.

    • Wersje redukcyjne – np. fi 8/6 mm – 6/4 mm M12 – posiadają inny wymiar dławika po każdej stronie, co umożliwia połączenie różniących się przekrojów.

  2. Maksymalne ciśnienie robocze

    • Zazwyczaj w granicach 10–15 bar (warto zawsze sprawdzić deklarację producenta). Konstrukcja skręcana zapewnia dobre trzymanie węża, jednak przy wyższych ciśnieniach kluczowe jest poprawne dokręcenie nakrętki.

    • Media robocze: głównie sprężone powietrze lub inny gaz nieagresywny, niektóre ciecze o niskim ryzyku korozji.

  3. Temperatura pracy

    • Typowy zakres: od -20°C do okolic +80°C (zależnie od uszczelek i węża). Mosiądz niklowany jako metal radzi sobie przy wyższych temperaturach, ale ograniczeniem bywają gumy uszczelniające i sam materiał węża.

  4. Konstrukcja i wymiary

    • Łącznik składa się z korpusu z gwintem przelotowym (przez ściankę) oraz z dwóch dławików i nakrętek po bokach do węży. Do zamocowania w przegrodzie służy dodatkowa nakrętka kontrująca na gwincie (często w zestawie).

    • Korpus jest tak wykonany, by wewnętrzny kanał miał możliwie jednolity przekrój, co ogranicza straty ciśnienia i turbulencje. Istnieją drobne różnice w długości części gwintowanej dla różnych modeli (M10, M12, M14, M16), tak aby pasowały do standardowych grubości ścianek.

  5. Redukcja przepływu w wariantach redukcyjnych

    • Jeżeli jedna strona ma fi 6/4 mm, a druga fi 8/6 mm, to ograniczeniem przepływu staje się węższy przewód. W praktyce nie stanowi to problemu przy większości zastosowań – liczy się elastyczność konfiguracji.

    • Warto sprawdzić, czy różnica średnic (np. 10/8 – 6/4) nie wpłynie niekorzystnie na wymagany przepływ. W razie wątpliwości warto użyć łącznika o większej średnicy obu stron.

  6. Materiał i powłoka

    • Mosiądz OT58 (lub podobny) pokryty warstwą niklu. Dzięki temu powierzchnia jest estetyczna i wysoce odporna na korozję.

    • Dławiki i nakrętki również wykonane są z mosiądzu niklowanego, co zapewnia spójność materiałową.

  7. Uszczelnienie i zacisk

    • Przewód jest zaciskany pomiędzy dławikiem a korpusem złączki (lub specjalnym pierścieniem) po dokręceniu nakrętki. Taki system zapewnia szczelność nawet przy lekkich wibracjach i zmianach ciśnienia.

    • Gwint na korpusie służy do przeprowadzenia przez przegrodę; uszczelnienie (np. podkładka lub oring) dba o brak przecieków między ścianką a łącznikiem.

  8. Przygotowanie otworu w przegrodzie

    • Otwór musi mieć średnicę zbliżoną do gwintu (np. w przypadku M12 najlepiej otwór 12 mm, bądź nieco większy w celu łatwiejszego montażu, a następnie uszczelnienie za pomocą nakrętki kontrującej).

    • Nakrętka kontrująca (o odpowiednim gwincie wewnętrznym) jest dokręcana z drugiej strony ścianki, spinając łącznik i przegrodę w stabilny sposób.

  9. Właściwości mechaniczne

    • Z uwagi na metalowy korpus, łączniki grodziowe dobrze wytrzymują naprężenia osiowe i ścinające. Nie ma ryzyka, że pękną przy stosunkowo niewielkich uderzeniach czy nacisku.

    • Niklowana powłoka chroni mosiądz przed ścieraniem w kontakcie z kluczem, choć należy unikać nadmiernej siły i uderzeń.

  10. Przepustowość i straty

  • Kanał wewnętrzny jest zbliżony średnicą do wewnętrznej średnicy przewodu. Dzięki temu nie występują znaczące straty ciśnienia związane z przejściem przez łącznik.

  • Wersje redukcyjne mają odpowiednio dopasowaną geometrię, by zminimalizować ostre krawędzie i ograniczyć spadki ciśnienia.

  1. Montaż i demontaż

  • Montaż polega na wywierceniu otworu w ściance, wprowadzeniu łącznika od jednej strony i dokręceniu nakrętki kontrującej z drugiej. Następnie na każdym końcu łącznika nakręca się nakrętki węży, zaciskając dławiki.

  • Demontaż to odkręcenie nakrętek węży, potem odkręcenie nakrętki kontrującej. W razie potrzeby można ponownie użyć tego samego łącznika, jeśli nie jest uszkodzony.

  1. Parametry ciśnieniowo-temperaturowe w praktyce

  • System działa niezawodnie w typowych warunkach warsztatowych (ok. 6–8 bar, temperatura pokojowa). Przy maksymalnym zakresie (10–15 bar, do +80°C) należy zapewnić prawidłowe dokręcenie i właściwy wąż przeznaczony na takie ciśnienie.

  • Ze względów bezpieczeństwa nie należy przekraczać zalecanych parametrów.

  1. Kompatybilność z różnymi mediami

  • Najczęściej sprężone powietrze. Możliwe też użycie z wodą, olejami lub niektórymi gazami. Ważne, by medium nie powodowało korozji mosiądzu czy uszkodzeń elastomerów.

  • W razie wątpliwości można sprawdzić tabelę odporności chemicznej.

  1. Certyfikaty i normy

  • Mosiężne łączniki serii 1000 spełniają typowe standardy branży pneumatycznej w zakresie wytrzymałości i szczelności.

  • Niektóre aplikacje (np. spożywcze, farmaceutyczne) mogą wymagać dodatkowych atestów, co należy zweryfikować osobno.


Łączniki grodziowe przelotowe serii 1000 są wykonane z mosiądzu niklowanego, co stanowi idealne połączenie w kontekście eksploatacji w układach pneumatycznych. Dlaczego to takie ważne?

  1. Mosiądz jako rdzeń

    • Mosiądz, będący stopem miedzi i cynku, charakteryzuje się dobrymi właściwościami mechanicznymi (wytrzymałość na ściskanie i rozciąganie). W aplikacjach, gdzie ciśnienia sięgają 10–15 bar, okazuje się w pełni wystarczający.

    • Łatwa obróbka mosiądzu sprawia, że można precyzyjnie wyfrezować gwint i dławiki dopasowane do węży pneumatycznych.

  2. Niklowanie

    • Proces galwanicznego nakładania niklu poprawia właściwości antykorozyjne i zapewnia gładką, estetyczną powierzchnię.

    • Powłoka niklowa nadaje odporność na wilgoć, smary i typowe czynniki warsztatowe, co przedłuża żywotność całego łącznika.

  3. Uszczelki i dławiki

    • Dławiki i nakrętki zwykle również są wykonane z mosiądzu niklowanego, zachowując jednolitość materiałową. Uszczelki (NBR lub inne elastomery) w miejscu styku z wężem gwarantują szczelność.

    • Dzięki temu, że cały komplet powstaje w tej samej technologii, łącznik jest stabilny i jednolity wymiarowo.

  4. Odporność na ścieranie

    • Niklowana powłoka jest umiarkowanie odporna na zarysowania. Przy normalnym użytkowaniu nie pojawiają się znaczące uszkodzenia nawet przy wielokrotnym dokręcaniu kluczem. Oczywiście warto stosować klucz dopasowany rozmiarem.

  5. Reakcja chemiczna

    • Mosiądz jest dość odporny na korozję w normalnym środowisku, a dodatek niklu zwiększa tę odporność. Jednak w kontakcie z silnie kwasowymi lub zasadowymi substancjami należy zachować ostrożność.

    • W większości układów pneumatycznych medium to powietrze lub nieszkodliwy gaz, więc ryzyko korozji jest minimalne.

  6. Przewagi nad tworzywami

    • Plastikowe łączniki grodziowe mogłyby pękać przy wyższym ciśnieniu lub przy montażu w grubych przegrodach. Mosiądz niklowany jest dużo bardziej wytrzymały mechanicznie.

    • Metalowe gwinty są stabilniejsze przy częstym demontażu i montażu.

  7. Ekologia

    • Mosiądz może być ponownie przetwarzany (recykling). Warstwa niklu nie stanowi przeszkody przy przetapianiu.

    • Trwałość i wielokrotność użycia łączników sprawiają, że to produkt z kategorii “długowiecznych”, co jest atutem pod kątem zrównoważonego rozwoju.

  8. Kontrola jakości

    • Producenci tacy jak CPP PREMA dbają o wysoką powtarzalność wymiarów korpusu, gwintu i nakrętek. W połączeniu z odpowiadającymi im dławikami przekłada się to na szczelność i prostotę montażu.

    • Każda partia przechodzi testy wytrzymałości i szczelności, by wyeliminować wady materiałowe.

  9. Wytrzymałość długoterminowa

    • Przy właściwej eksploatacji i unikaniu nadmiernych przeciążeń, łączniki grodziowe zachowują parametry przez wiele lat. Mogą być też demontowane i montowane w innym miejscu, jeśli nie doszło do fizycznego uszkodzenia elementów dławika czy gwintów.

    • Dzięki temu inwestycja w złączki mosiężne niklowane zwykle się opłaca w dłuższym horyzoncie czasowym.

  10. Aspekty estetyczne

  • Gładka i błyszcząca powłoka niklowa sprawia, że elementy te wyglądają profesjonalnie, co bywa szczególnie ważne w przypadku instalacji eksponowanych lub w zastosowaniach pokazowych czy laboratoryjnych.

Montaż łączników prostych grodziowych przelotowych (seria 1000) można przeprowadzić w kilku krokach. Poniżej szczegółowa instrukcja, uwzględniająca specyfikę montażu w przegrodzie i późniejszego podłączenia przewodów pneumatycznych:

  1. Przygotowanie otworu w przegrodzie

    • Zmierz średnicę gwintu grodziowego (M10, M12, M14, M16). Otwór w ściance musi być o ok. 0,5–1 mm większy niż sam gwint, aby łącznik dało się swobodnie przełożyć.

    • Upewnij się, że przegroda ma wystarczającą grubość, by nakrętka kontrująca złapała gwint. W razie potrzeby dobierz model łącznika z dłuższym gwintem.

    • Oczyść krawędzie otworu z opiłków i zadziorów, by nie uszkodzić powłoki niklowej.

  2. Wprowadzenie łącznika w przegrodę

    • Wsuwaj gwintowany korpus od zewnętrznej strony.

    • Na wystający gwint od wewnątrz nałóż podkładkę (o ile jest w zestawie) i nakręć nakrętkę kontrującą.

    • Dokładnie dociągnij nakrętkę – najlepiej użyj klucza płaskiego w odpowiednim rozmiarze, by zapewnić stabilne i szczelne przyleganie. Nie przesadź jednak z momentem obrotowym, by nie zdeformować gwintu ani nie uszkodzić ścianki.

  3. Montaż węży

    • Po jednej i drugiej stronie łącznika wystają króćce z nakrętkami i dławikami (jeśli to wariant z jednym dławikiem, warto sprawdzić zgodność).

    • Przygotuj odcinki węży (np. fi 6/4 mm, 8/6 mm, 10/8 mm lub 12/10 mm – zależnie od wersji). Upewnij się, że końce są równo przycięte pod kątem prostym.

    • Przełóż nakrętkę na wąż, wsuwając ją do tyłu, a następnie nasuń wąż na dławik w korpusie. Dokręć nakrętkę palcami, aż wyczujesz opór.

  4. Dociągnięcie nakrętki węża

    • Użyj klucza płaskiego, by zablokować korpus (jeśli jest miejsce, by chwycić za tzw. sześciokąt). Drugim kluczem dokręcaj nakrętkę węża.

    • W modelach redukcyjnych pamiętaj, że strony mają różne wymiary dławika. Sprawdź, czy nie pomyliłeś stron (większy wąż powinien trafić do dedykowanego końca).

    • Nie używaj nadmiernej siły – zbyt mocne dociągnięcie może zgnieść ściankę węża lub uszkodzić gwint.

  5. Kontrola szczelności

    • Po zamontowaniu podłącz sprężone powietrze z niskim ciśnieniem (np. 2–3 bar). Obserwuj, czy nie ma wycieków przy przegrodzie bądź przy wężach. Można użyć wody z płynem do mycia naczyń, spryskując miejsca połączenia (pęcherzyki wskazują na nieszczelność).

    • Stopniowo zwiększaj ciśnienie do roboczego (np. 8–10 bar), wciąż obserwując szczelność. Gdy połączenia okażą się pewne, instalacja jest gotowa do eksploatacji.

  6. Porady montażowe

    • Jeśli łącznik ma uszczelkę (oring) do przylegania do ścianki, trzeba uważać, by go nie uszkodzić podczas wprowadzania gwintu przez otwór.

    • Warto chronić powierzchnię niklowaną przed zarysowaniem – używaj kluczy w dobrym stanie, unikaj narzędzi z ostrymi krawędziami.

    • Jeżeli grubość przegrody przekracza nominalny zakres, dostępne mogą być wersje łączników z nieco dłuższym gwintem lub można zastosować odpowiednie podtoczenie w przegrodzie.

  7. Demontaż i ponowna instalacja

    • Aby zdjąć łącznik, najpierw odłącz ciśnienie i upuść powietrze z układu, potem odkręć nakrętki węży i wyjmij węże. Następnie odkręć nakrętkę kontrującą.

    • Możesz użyć łącznika ponownie, jeśli korpus, gwint i dławiki nie są uszkodzone.

  8. Najczęstsze błędy

    • Zbyt duży otwór w przegrodzie: łącznik będzie miał luz, co utrudni poprawne uszczelnienie.

    • Brak nakrętki kontrującej: łącznik nie będzie trzymał się stabilnie w ściance.

    • Przeoczenie redukcyjnej natury łącznika: zamontowanie węża fi 8/6 na końcu przeznaczonym dla 6/4 może powodować wycieki.

  9. Konserwacja

    • W normalnej eksploatacji łączniki nie wymagają specjalnych zabiegów. Raz na jakiś czas warto sprawdzić dokręcenie nakrętki kontrującej i usunąć ewentualne osady z powierzchni.

    • Jeśli wąż jest zużyty przy końcówce (np. zniekształcony wskutek wielokrotnego zdejmowania), można go odciąć i ponownie zamontować nieco krótszy odcinek.


Oto przegląd najczęściej zadawanych pytań odnośnie łączników prostych grodziowych przelotowych z serii 1000, wraz z wyczerpującymi odpowiedziami:

  1. Czy łączniki grodziowe sprawdzą się przy wyższym ciśnieniu niż 10–15 bar?
    Zwykle 10–15 bar to rekomendowany maksymalny zakres. Przekraczanie go może skutkować ryzykiem rozszczelnienia lub uszkodzenia. Jeśli potrzebujesz obsługi większych ciśnień, lepiej skonsultować się z dostawcą, by dobrać wariant o wzmocnionej konstrukcji lub inny materiał (np. stal nierdzewną).

  2. Czy mogę montować łączniki w przegrodach o bardzo małej grubości, np. 1 mm?
    Teoretycznie tak, jeśli nakrętka kontrująca da się dokręcić, a gwint nie wystaje za bardzo. Jednak przy tak cienkiej ściance zaleca się wzmocnienie (np. podkładką) lub zastosowanie modeli z krótszym gwintem i wzmocnienie samej ścianki, aby uniknąć odkształceń.

  3. Jakie narzędzia są niezbędne do montażu?

    • Klucz do nakrętek węży (rozmiar zależy od wymiaru nakrętki).

    • Klucz do nakrętki kontrującej (rozmiar odpowiada gwintowi M10, M12, M14, M16 lub inny).

    • Wiertło odpowiednie do wykonania otworu w przegrodzie.

  4. Czym różni się łącznik prosty grodziowy od zwykłego łącznika prostego?
    Ten pierwszy ma dodatkowy gwint przeznaczony do montażu w ściance (oraz nakrętkę kontrującą). Zwykły łącznik nie ma takiego elementu i służy tylko do bezpośredniego połączenia dwóch węży w “wolnej przestrzeni”.

  5. Czy w opakowaniu znajduje się nakrętka do grodzi i uszczelka?
    Zwykle tak – w komplecie powinna być nakrętka kontrująca, niekiedy też uszczelka (np. o-ring) do styku z ścianką. Warto sprawdzić opis katalogowy, by mieć pewność.

  6. Czy można stosować złączkę odwrotnie – tzn. wyprowadzić gwint na zewnątrz obudowy, a nakrętkę kontrującą mieć wewnątrz?
    Teoretycznie tak, w zależności od dostępnej przestrzeni i preferencji instalatora. Konstrukcja jest symetryczna w tym sensie, że gwint wystaje przez ścianę, a nakrętka z drugiej strony. Ważne jest tylko zachowanie szczelności przy ściance.

  7. Czy przy grubszej przegrodzie (np. 10 mm) wystarczy mi łącznik M12?
    Należy sprawdzić długość gwintu. Jeśli gwint wystaje poza ściankę i można dokręcić nakrętkę, wszystko będzie dobrze. Gdy gwintu jest za mało, trzeba wybrać dłuższą wersję lub wykonać podtoczenie w przegrodzie.

  8. Jakie media poza sprężonym powietrzem mogę transportować?
    Można przesyłać gazy nieagresywne oraz ciecze neutralne, np. wodę, olej hydrauliczny (o ile nie reaguje z mosiądzem niklowanym). Nie zaleca się silnie korozyjnych czy kwasowych substancji, bo mogą niszczyć mosiądz. Zawsze warto zerknąć w tabelę odporności chemicznej.

  9. Czy fi 10/8 mm – 6/4 mm nie stanowi dużego zwężenia przepływu?
    Tak, następuje redukcja średnicy. W układach pneumatycznych często wystarczy jednak mniejszy przewód w niektórych gałęziach, więc nie jest to problem. Trzeba ocenić pod kątem docelowego zapotrzebowania na przepływ (l/min).

  10. Czy łącznik można montować w orientacji poziomej?
    Tak, orientacja nie ma znaczenia dla szczelności i wytrzymałości. Montaż pionowy, poziomy czy ukośny sprawdza się tak samo, dopóki zapewnione jest prawidłowe dokręcenie nakrętek.

  11. Jak często należy dokręcać połączenie?
    Jeśli złączka jest poprawnie zamontowana, nie wymaga regularnego dokręcania. Warto sprawdzić po kilkunastu godzinach pracy (zwłaszcza w środowisku wibracyjnym), czy nakrętki się nie poluzowały. Zwykle raz sprawdzone połączenie trzyma szczelność przez długi czas.

  12. Czy dostępne są odmiany z innym rozmiarem gwintu grodziowego niż M10, M12, M14, M16?
    Seria 1000 w standardowej ofercie obejmuje te najpopularniejsze gwinty. Jeśli wymagana jest nietypowa średnica, można zapytać dostawcę o możliwość sprowadzenia wariantu niestandardowego (opcjonalnie, zależnie od polityki producenta).

  13. Czym uszczelnić styk łącznika ze ścianką?

  • Najczęściej wystarcza nakrętka kontrująca i ewentualnie oring lub podkładka w zestawie.

  • W razie potrzeby można użyć cienkiej podkładki gumowej lub uszczelki płaskiej NBR. Niektórzy używają też masy silikonowej, choć producent zwykle tego nie wymaga.

  1. Czy można użyć kluczy pneumatycznych do dokręcania?
    Zaleca się klucz ręczny. Klucz pneumatyczny lub udarowy może być zbyt agresywny, co grozi zerwaniem gwintu lub uszkodzeniem powłoki niklowej.

  2. Czy łączniki są certyfikowane pod kątem spożywczym?
    Mosiądz niklowany nie zawsze posiada certyfikaty do kontaktu z żywnością. Zazwyczaj wystarcza w układach zewnętrznych (jak sprężone powietrze), ale do bezpośredniego kontaktu z produktami spożywczymi lepiej sprawdzić atesty.

  3. Jak postępować przy wymianie węża?

  • Wyłącz zasilanie, spuść ciśnienie, odkręć nakrętki węży i wyjmij stary przewód.

  • Nowy wąż przytnij prostopadle i załóż w ten sam sposób. Jeśli dławik nie jest uszkodzony, można go użyć ponownie. W razie wątpliwości wymień dławik.

  1. Czy fi 8/6 mm – 6/4 mm M12 to standard w europejskich instalacjach?
    Bardzo często tak, bo fi 8/6 mm i fi 6/4 mm to popularne średnice w branży pneumatycznej. M12 gwint do grodzi również należy do popularnych rozwiązań.

  2. Czy w razie nieszczelności przy przegrodzie można użyć taśmy PTFE?
    Można, jeśli nakrętka kontrująca nie ma fabrycznego o-ringu, a samo dokręcenie nie zapewnia pełnej szczelności. Taśma PTFE może pomóc wypełnić mikroszczeliny na gwincie, aczkolwiek większość zestawów radzi sobie bez dodatkowej taśmy.

  3. Jak długo trwa dostawa i czy łatwo o zamienniki?
    Złączki CPP PREMA serii 1000 są dość popularne, więc często dostępne w magazynach dystrybutorów. W razie konieczności znalezienia zamiennika w innej marce, można spotkać podobne rozwiązania, ale warto zachować kompatybilność wymiarową.

  4. Czy łącznik grodziowy może służyć jako podstawowe mocowanie węża bez grodzi?
    Teoretycznie tak, ale nie ma sensu używać gwintu M12 przez luźną przestrzeń. To mija się z celem – w takim przypadku lepszy jest standardowy łącznik skręcany prosty. Grodziowe są zoptymalizowane do przejść przez ścianę.

Wsparcie sprzedaży

Od poniedziałku do piątku
w godzinach 07:00 - 15:00

+48 41 366 95 24

Napisz do nas

Skontaktuj się z nami, jeśli masz pytania dotyczące produktów.

sklep@cpp-prema.pl
Przejdz do FAQ
CPP-Prema Sklep internetowy

Centrum Produkcyjne Pneumatyki
„PREMA” Spółka Akcyjna
ul. Wapiennikowa 90, 25-101 Kielce

Na skróty

Regionalni specjaliści
