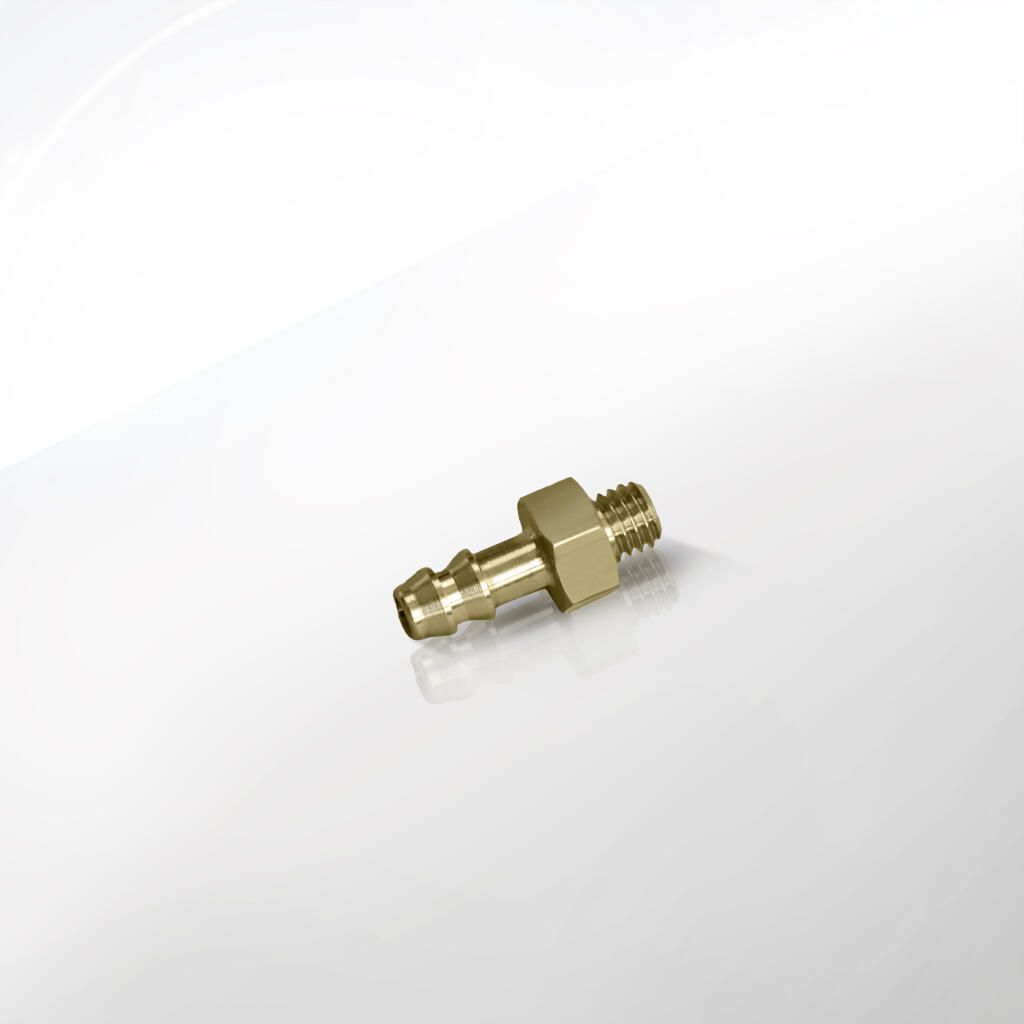

Łączniki proste z gwintem zewnętrznym i choinką seria 80.1500

Łączniki proste z gwintem zewnętrznym i choinką od CPP PREMA, przeznaczone do mini węży PVC, stanowią jedną z najnowszych propozycji w kategorii Złączek do węży PCV. Ich zadaniem jest zapewnienie pewnych, szczelnych i trwałych połączeń w układach o niedużej średnicy nominalnej. Prezentowane produkty – w tym Króciec gwintowany choinka do węża fi 3 mm M5 GZ, fi 4 mm M5 GZ oraz fi 6 mm M5 GZ (mosiądz /15000-A/) – zostały zaprojektowane, by spełnić wysokie wymagania współczesnych instalacji przemysłowych, jak i mniejszych systemów hobbystycznych czy półprofesjonalnych.

Te niewielkie łączniki (zwane również „mini łącznikami przewodów PVC”) wyróżniają się przede wszystkim precyzją wykonania, trwałością użytych materiałów oraz kompatybilnością z popularnymi rozmiarami węży. Co kluczowe, zastosowanie gwintu zewnętrznego M5 (czyli jednego z najmniejszych gwintów metric fine) rozszerza spektrum zastosowań w rozmaitych małych urządzeniach, aparaturze laboratoryjnej, systemach pneumatyki niskociśnieniowej, a nawet w sektorze modelarskim czy mikro mechanice.

Kluczowe cechy serii 15000-A:

1. Miniaturowe rozmiary: Choć są to łączniki niewielkich gabarytów, każdy został opracowany tak, by wytrzymać wymagania instalacji, zachowując jednocześnie kompaktowość.

2. Gwint zewnętrzny M5: Ten standardowy gwint, stosowany powszechnie w aparaturze kontrolno-pomiarowej i pneumatyce, ułatwia montaż w gniazdach o skromnej przestrzeni.

3. „Choinka” do węża: Zwany też króćcem karbowanym bądź „barbed fitting”, zapewnia skuteczne osadzenie węża PVC (o średnicy fi 3 mm, fi 4 mm czy fi 6 mm). Dzięki ząbkom choinki wąż nie ześlizguje się, a po dodaniu opaski zaciskowej można osiągnąć wysoką szczelność.

4. Materiał – mosiądz: Gwarantuje odporność korozyjną, dobrą wytrzymałość mechaniczną i długi czas eksploatacji. Mosiądz jest popularnym wyborem w branży instalacyjnej z uwagi na relatywnie niewielką masę oraz możliwość precyzyjnej obróbki.

5. Zgodność z normami: Choć w przypadku M5 nie zawsze mówimy o klasycznych gwintach rurowych (BSPT, BSPP), kluczowe jest, że te łączniki spełniają wymogi branżowe w zakresie szczelności, precyzji wymiarowej i jakości gwintu.

Dzięki temu, że choinka (karbowanie) została wykonana zgodnie z wymogami najczęściej stosowanych średnic węży PVC (3, 4, 6 mm), instalatorzy mogą precyzyjnie wybrać odpowiadający im wariant. Oznacza to brak konieczności przeszukiwania alternatywnych rozwiązań czy stosowania prowizorycznych metod. Co więcej, sama rodzina 15000-A składa się z różnych długości choinki, co pozwala dopasować produkt do grubości ścianki węża i poziomu ciśnienia w instalacji.

W projektach przemysłowych kluczowym parametrem bywa też łatwość i szybkość montażu. Z tego powodu producent zadbał o proste, intuicyjne kształty. Gładki gwint M5 ułatwia wkręcenie w dedykowany korpus (np. blok przyłączeniowy, korpus siłownika o małej średnicy czy kompaktowy zawór), a profil karbowany minimalizuje ryzyko przecieku bądź rozerwania przewodu.

Przewidziana w tej serii minimalna średnica węża wynosi 3 mm (fi 3), co jest ewenementem wśród standardowych złączek, zazwyczaj zaczynających się od 4 lub 6 mm. Tym samym, niniejsza rodzina złączek zaspokaja potrzeby mikro instalacji, np. w branży medycznej, laboratoryjnej, a także w kontrolowanych systemach dozujących czy natryskowych.

Złączki proste z gwintem zewnętrznym i choinką w rozmiarach M5, przeznaczone dla węży PVC fi 3 mm, fi 4 mm, fi 6 mm, znajdują szerokie pole zastosowań w różnych sektorach i aplikacjach. Poniżej przedstawiamy przekrojowo, gdzie i dlaczego te niewielkie, ale wysoce funkcjonalne króćce mosiężne cieszą się popularnością:

1. Automatyka przemysłowa i pneumatyka niskociśnieniowa

W wielu urządzeniach automatyki, zwłaszcza w systemach wykorzystujących miniaturowe siłowniki czy zawory kontrolne, przeważają niewielkie przekroje przewodów. Króćce M5 z choinką do węży PVC o średnicy 3–6 mm znakomicie sprawdzają się przy rozprowadzaniu sprężonego powietrza w takich mini instalacjach. Swoją rolę odgrywają tu:

• Niewielka masa i rozmiar – minimalizują obciążenie elementów ruchomych, co bywa krytyczne np. w robotyce.

• Pewne mocowanie – choinka (króciec karbowany) utrzymuje wąż stabilnie, nawet przy pulsacjach ciśnienia.

• Uniwersalny gwint M5 – często spotykany w kompaktowych modułach zaworów rozdzielających, płytach montażowych i korpusach czujników.

2. Aparatura medyczna i laboratoryjna

W mikroskali liczą się takie cechy jak precyzja, brak zanieczyszczeń i łatwość sterylizacji. Choć złączki mosiężne niklowane bywa, że przegrywają ze stali nierdzewnej w niektórych obszarach medycznych, to w obszarach niewymagających sterylności farmaceutycznej potrafią doskonale służyć. We wszelkiego typu analizatorach chemicznych, układach kalibracyjnych (ciśnienie powietrza, gazów obojętnych), mini łączniki sprawdzają się jako tanie, ale solidne rozwiązanie. Wielu producentów aparatury ceni kompaktowy gwint M5, bo daje to łatwość integracji z mikroblokami funkcyjnymi.

3. Systemy chłodzenia i smarowania

W obrabiarkach CNC czy urządzeniach do cięcia laserowego, często występują węże do chłodziwa (płynu chłodzącego) o małej średnicy. Króciec choinka M5 do fi 3, 4, 6 mm pozwala na precyzyjne podanie chłodziwa czy mgły olejowej w trudno dostępnych miejscach. Podobnie w przypadku rozprowadzania mgły smarującej w mechanizmach – dzięki mini przewodom, cała instalacja jest lekka i nie przeszkadza operatorowi.

4. Branża AGD i niewielkie systemy wodne

Pewne modele urządzeń AGD (np. ekspresy do kawy, nawilżacze powietrza) korzystają z niewielkich przewodów wodnych z PVC lub silikonu. Gwint M5 nie jest aż tak powszechny w AGD, ale zdarzają się aplikacje, gdzie właśnie miniaturowe złączki mosiężne zapewniają kompaktowe przyłącze np. do pompek dozujących wodę. W tym kontekście króciec choinka staje się cenny, bo elastomerowy wąż można łatwo nasunąć i pewnie zamocować opaską lub zaciskiem bez śrub.

5. Modelarstwo i DIY

W projektach typu „zrób to sam” (DIY), w systemach modelarskich (np. rc, makiety, robotyka amatorska), wymagane są złączki i wężyki o małej średnicy. Wszędzie tam, gdzie potrzebne jest doprowadzenie powietrza (z małej pompki), ewentualnie niewielkich ilości płynu chłodzącego bądź smarującego, króćce z gwintem M5 i wężem fi 3–6 mm mogą się sprawdzić idealnie. Osoby pasjonujące się miniaturowymi konstrukcjami doceniają łatwość znalezienia rurek PVC, do których można dobrać właśnie opisywaną złączkę.

6. Systemy dozujące i pomiarowe

W laboratoriach i procesach technologicznych, w których potrzeba dozować niewielkie dawki płynu, rurki PVC o małym przekroju cieszą się powodzeniem. Niewielka średnica wewnętrzna pozwala na precyzyjne sterowanie przepływem. Króciec M5 z choinką to wówczas sprawdzony sposób na złączenie takiej rurki z zaworem, pompką perystaltyczną czy czujnikiem ciśnienia. Montaż jest szybki, a jednocześnie szczelny, co ogranicza błędy pomiarowe.

7. Transport powietrza i gazów w niewielkiej skali

Często w maszynach, które wymagają tylko subtelnego przepływu powietrza, stosuje się mini kompresory i cienkie węże. W takiej mikroskali i niskim ciśnieniu (np. do 2–3 bar) Króciec gwintowany M5 sprawdza się znakomicie. Wielu producentów mini kompresorów do aerografów czy niewielkich generatorów mgły wybiera takie rozwiązania, by zachować modułowość i prostotę serwisu.

Aby w pełni zrozumieć potencjał i ograniczenia niniejszych króćców gwintowanych z choinką (seria 15000-A), warto przyjrzeć się bliżej ich parametrom technicznym, a także normom, które spełniają.

Wymiary i warianty

• Gwint zewnętrzny: M5 (czyli 5 mm średnicy nominalnej, ze skokiem 0,8 lub 0,5 – w typowych przypadkach M5 standard ma skok 0,8, ale w branży pneumatycznej często bywa drobny skok). Należy sprawdzić, czy gniazdo w urządzeniu na pewno jest gwintem M5 o tym samym skoku.

• Średnica węża (choinka): dostępne są warianty fi 3 mm, fi 4 mm, fi 6 mm (mogą też występować inne rozmiary w całej linii). Choinka zwykle obejmuje strefę karbowania, składającą się z kilku ząbków umożliwiających pewne zakotwiczenie ścianki węża.

• Długość całkowita: w zależności od producenta, łączna długość wynosi zwykle kilkanaście milimetrów (np. 13–18 mm), z czego ~4–5 mm przypada na gwint, a reszta to choinka.

Materiał i jego właściwości

• Mosiądz:

  1. Odporność na korozję – w kontekście wody, powietrza i większości łagodnych substancji chemicznych.

  2. Plastyczność – ułatwia formowanie choinki i gwintu z wysoką precyzją.

  3. Przewodnictwo cieplne – dość wysokie, co bywa zaletą w niektórych układach (rozpraszanie ciepła), choć nie kluczową w instalacjach niskociśnieniowych.

  4. Wytrzymałość na ciśnienie – wystarczająca w instalacjach do kilkunastu bar. Powyżej 20 bar w układzie może być konieczne użycie bardziej masywnych łączników z innego materiału.

Ciśnienie i temperatura

Złączki mosiężne M5 z reguły zalecane są do ciśnień rzędu 0–10 bar (pneumatyka) lub do maks. 16–20 bar (zależnie od producenta i grubości ścianki węża). W instalacjach wodnych ciśnienie robocze często wynosi ~6 bar, co jest bezpiecznym poziomem. Temperatura pracy najczęściej wynosi -20°C do +80°C w wypadku standardowego węża PVC. Oczywiście, sam mosiądz wytrzymuje więcej (nawet do 120–150°C), lecz ograniczeniem bywa tworzywo (może się odkształcać przy zbyt wysokiej temperaturze).

Gwint M5 – normy i tolerancje

Gwint M5 jest w istocie gwintem metrycznym według normy ISO. Tolerancja najczęściej to klasa 6g/6H (zależnie od produkcji). W pneumatyce nierzadko występują też gniazda z wkrętami drobnozwojnymi, jednak producent zadbał, by króćce gwintowane M5 z choinką (15000-A) były kompatybilne z głównym standardem M5×0,8. Jeśli w danym urządzeniu występuje M5×0,5, może być konieczne dopasowanie lub wymiana.

Szczelność

Ponieważ gwint M5 jest walcowy (brak stożka), uszczelnienie gwintu często wymaga minimalnej ilości np. taśmy teflonowej lub masy uszczelniającej. W niektórych urządzeniach (zwłaszcza w pneumatyce) gniazdo M5 jest zaprojektowane tak, aby sama krawędź czołowa złączki dociskała się do uszczelki w gnieździe. Warto więc sprawdzić, czy taka uszczelka (oring) jest wymagana. W innym przypadku stosuje się niewielką ilość taśmy PTFE na kilka zwojów gwintu.

Połączenie z wężem PVC

Dla węży o średnicy fi 3 mm, fi 4 mm czy fi 6 mm, charakterystyczna jest dość cienka ścianka (np. 1 mm lub mniej). Również same wężyki potrafią mieć różną twardość. W tym kontekście profil choinki jest przystosowany tak, by nie rozrywać delikatnych wężyków, a jednocześnie zapobiegać ich zsunięciu się przy ciśnieniu do kilku bar. Jeśli instalacja pracuje przy ciśnieniu > 6–8 bar, warto rozważyć dodatkowy zacisk w postaci mini-opaski.

Badania i certyfikaty

Chociaż w większości mini złączek gwintowanych M5 nie ma szerokiego zestawu certyfikatów (jak w przypadku standardowych armatury wodociągowej), producent (CPP PREMA) często dostarcza wewnętrzne testy jakości, w których potwierdza szczelność i zgodność wymiarową. Jeśli projekt wymaga np. atestów do kontaktu z wodą pitną, trzeba sprawdzić, czy mosiądz danej partii zawiera minimalne stężenie ołowiu i czy jest dopuszczony do użytku w tym obszarze.

Kompatybilność z mediami

• Woda: Tak, w normalnym zakresie pH i temperatury.

• Powietrze, gazy obojętne: Zdecydowanie tak, to główny obszar stosowania (pneumatyka niskociśnieniowa).

• Oleje, smary: Mosiądz w 99% aplikacji radzi sobie z typowymi olejami. Należy zachować ostrożność, gdy medium zawiera środki agresywne chemicznie.

• Chemikalia: W zależności od stężenia i temperatury. Agresywne kwasy mogą atakować mosiądz. W razie wątpliwości – konsultacja z producentem.

Reasumując: Dane techniczne króćców M5 z choinką do węża fi 3/4/6 mm (mosiądz /15000-A/) pokazują, że choć są to niewielkie elementy, to spełniają wysokie standardy precyzji i wytrzymałości. Mogą pracować w ciśnieniu do kilkunastu bar, w temperaturach rzędu do +80°C (zależnie od węża). Ich łatwość montażu, niska masa i kompaktowość dają szerokie możliwości w aplikacjach mikro i mini.

W produkcji króćców gwintowanych z choinką o tak małych średnicach, kluczowe znaczenie ma wybór odpowiednich materiałów i technologii obróbki. W serii 15000-A, oferowanej przez CPP PREMA, postawiono na mosiądz. Ten stop miedzi i cynku jest od dziesięcioleci doceniany w branży armaturowej za:

1. Odporność na korozję: W typowych warunkach – woda, powietrze, olej – mosiądz nie koroduje szybko, co gwarantuje długie użytkowanie.

2. Łatwość formowania: Obróbka skrawaniem (toczenie, frezowanie) pozwala uzyskać precyzyjną choinkę, kluczową dla szczelności.

3. Optymalne własności mechaniczne: W porównaniu do aluminium mosiądz jest bardziej odporny na ścieranie i rozciąganie, natomiast w porównaniu do stali – łatwiejszy w obróbce, a często wystarczająco wytrzymały.

Mosiężne korpusy łączników często otrzymują dodatkową powłokę ochronną (np. nikiel), ale w przypadku mini króćców M5 choinka bywa nierzadko pozostawiona w stanie surowym (bądź delikatnie polerowanym), ponieważ i tak korozja w niewielkich instalacjach jest znikoma, a powłoka mogłaby się szybciej ścierać przy nasuwaniu węża.

Podkreślmy: w obszarze minimalnych średnic ważna jest bezbłędna jakość gwintu. M5 to mały rozmiar, więc i margines błędu jest mały. Narzędzia skrawające muszą być perfekcyjnie naostrzone, a sam materiał jednorodny. CPP PREMA, stawiając na sprawdzone gatunki mosiądzu (np. CW614N czy CW617N), osiąga powtarzalność wymiarową na wysokim poziomie.

Proces produkcji i kontrola

1. Dostarczany pręt mosiężny – wytwarzany w hutach, posiada atesty składu chemicznego.

2. Cięcie na krótkie odcinki – dopasowane do docelowej długości króćca.

3. Toczenie CNC – formowanie gwintu M5 i choinki. Nierzadko odbywa się to na jednej maszynie wielooperacyjnej.

4. Frezowanie rowków choinki (jeśli wymaga tego projekt).

5. Gładzenie krawędzi – by uniknąć mikrorys, które mogłyby uszkodzić wąż.

6. Kontrola wymiarowa – pomiar gwintu (np. sprawdzianem), ocena jakości karbowania.

7. Ewentualne czyszczenie/odtłuszczanie – usunięcie pozostałości po procesie obróbki.

Trwałość i eksploatacja

Mosiądz w zwykłym użytkowaniu potrafi przetrwać wiele lat bez oznak degradacji. Ząbki choinki zachowują ostrość krawędzi przez długi czas, a gwint M5 nie ulega „wyrobieniu” pod warunkiem, że montuje się złączkę poprawnie (bez przekręcania siłowego).

Zjawisko odcynkowania może wystąpić, gdy złączka ma ciągły kontakt z wodą o wysokim stężeniu chlorków (np. w środowisku morskim) – wtedy cynk może w pewnym stopniu wymywać się z warstwy wierzchniej. Jednak w instalacjach wewnętrznych, laboratoryjnych czy przemysłowych jest to rzadkość.

Dodatkowe akcesoria i materiały

Choć sam króciec to jeszcze nie wszystko – w praktyce do kompletu potrzebne są:

• Podkładka/uszczelka: W zależności od aplikacji. Bywa, że wkręcamy M5 do obudowy z oringiem, by uzyskać szczelność na płaszczyźnie czołowej.

• Taśma teflonowa (PTFE): Niewielkie ilości, jeśli chcemy uszczelnić gwint na zwojach.

• Opaska zaciskowa: Czasami stosowana na wężu (szczególnie przy wyższych ciśnieniach) – choćby mini-opaska sprężynowa.

 Choć instalacja króćców gwintowanych M5 z choinką do mini węży PVC nie należy do skomplikowanych czynności, poniższe wskazówki pozwolą uniknąć drobnych błędów, które mogłyby skutkować np. mikro nieszczelnością czy niewłaściwym osadzeniem węża.

1. Wstępne przygotowanie

• Czystość: Upewnij się, że gwint i otoczenie są wolne od pyłu, opiłków metalu czy innych zanieczyszczeń.

• Weryfikacja: Sprawdź, czy króciec ma właściwy rozmiar choinki (fi 3, 4, lub 6 mm) oraz czy gwint M5 pasuje do gniazda, w którym planujesz montaż.

• Dopasowanie węża: Zmierz wewnętrzną średnicę i grubość ścianki węża PVC. Najlepiej, aby wąż miał wewnętrzną średnicę zbliżoną do nominalnej choinki (np. fi 4 mm wewn. do choinki 4 mm).

2. Przygotowanie gwintu w urządzeniu

Jeśli obudowa (np. korpus siłowniczka pneumatycznego, bloczek) ma gwint M5 – sprawdź, czy nie jest uszkodzony. Delikatnie oczyść narzędziem do gwintów, jeśli zauważysz opiłki. W razie potrzeby skontroluj również głębokość gwintu.

3. Uszczelnianie gwintu

• Jeśli wymagana jest uszczelka czołowa: Bywa tak w niektórych obudowach. Wtedy króciec M5 dociskany jest do płaskiej uszczelki – ważne, aby istniała niewielka faza na korpusie złączki.

• W przypadku braku uszczelnienia czołowego: Zastosuj niewielką ilość taśmy PTFE na gwint. Zrób 2–3 owinięcia, zgodnie z kierunkiem wkręcania, tak by taśma nie zsuwała się.

4. Wkręcanie w gniazdo

1. Przyłóż króciec do gniazda – staraj się zachować osiowość, by nie „przekosić” gwintu.

2. Zakręcaj ręcznie – do momentu wyraźnego oporu.

3. Dociągnij kluczem (np. płaskim 7 mm – zależnie od wymiaru nakrętki, jeśli takowa jest; czasem korpus ma 6 mm). Z wyczuciem, aby nie zerwać gwintu. Przy gwintach M5 zwykle wystarcza niewielka siła.

5. Zakładanie węża PVC na choinkę

1. Upewnij się, że koniec węża jest prosto przycięty i niepostrzępiony.

2. Nasuń wąż na choinkę, aż sięgnie do końca ząbków.

3. Opcjonalnie: przy ciśnieniach powyżej 3–4 bar lub w przypadku węża o śliskiej powierzchni możesz dodatkowo zastosować opaskę zaciskową (mini opaska sprężynowa lub ślimakowa).

Kluczowe jest, aby wąż wchodził na choinkę bez nadmiernego luzu, ale też nie wymagał siły tak dużej, że grozi rozerwaniem ścianki. Czasem pomocne bywa zanurzenie końca węża w gorącej wodzie (jeśli PVC na to pozwala) – wąż staje się plastyczniejszy i łatwiej go nasunąć.

6. Test szczelności

Po podłączeniu mediów (wody, powietrza itp.) uruchom instalację i obserwuj miejsce połączenia. W instalacjach pneumatycznych powszechny jest test bąbelkowy – wystarczy woda z mydłem naniesiona pędzlem. Brak pęcherzyków powietrza oznacza szczelność. W instalacjach wodnych sprawdź, czy nie występuje sączenie.

7. Częsta konserwacja czy wymaga się?

W większości zastosowań niewielkich (poniżej 10 bar), konserwacja sprowadza się do okazjonalnej inspekcji, czy wąż nie pęka, a króciec nie jest obluzowany. Zwykle, jeśli montaż przeprowadzono poprawnie, można liczyć na długie i bezawaryjne użytkowanie.

8. Demontaż i ponowny montaż

Gdy zachodzi potrzeba wymiany węża:

1. Poluzuj ewentualną opaskę.

2. Zdejmij wąż – czasem będzie konieczne lekkie podważenie nożykiem, jeśli wąż „przykleił się” do choinki.

3. Odkręć króciec z gniazda, jeśli zamierzasz go wymienić lub przełożyć w inne miejsce.

4. Ponownie zastosuj uszczelnienie (taśmę PTFE) i zamontuj jak poprzednio.

1. Czy te króćce można stosować z innymi wężami niż PVC?

Tak, choć nazwa kategorii („Złączki do węży PCV”) sugeruje główny obszar zastosowań, nic nie stoi na przeszkodzie użycia węży z poliuretanu (PU), polietylenu (PE), czy gumy. Najważniejsze, by średnica wewnętrzna pasowała do wymiaru choinki, a materiał węża był kompatybilny z mosiądzem i temperaturami/płynami.

2. Jakie ciśnienie wytrzymają te złączki?

Zwykle producenci zalecają pracę do ok. 6–10 bar w większości standardowych warunków. Jednak w praktyce bywa, że użytkownicy stosują je i przy 12–16 bar, zwłaszcza przy krótkich odcinkach węża i stabilnym ciśnieniu. Zawsze warto jednak sprawdzić zalecenia producenta w odniesieniu do docelowego medium, aby uniknąć ryzyka rozszczelnienia.

3. Czy wymagany jest klucz dynamometryczny przy dokręcaniu?

Przy gwincie M5 najważniejszy jest zdrowy rozsądek i „czucie” w dłoni. Zbyt duża siła może zniszczyć gwint. Jeśli jesteś w środowisku przemysłowym z rygorystycznymi procedurami, klucz dynamometryczny da Ci pewność, że dokręcisz z właściwym momentem (np. 1–2 Nm, w zależności od projektu).

4. Czy opaska zaciskowa jest konieczna przy nasuwaniu węża?

Zależy to od ciśnienia roboczego i właściwości węża. Jeżeli jest to niskie ciśnienie (np. do 2–3 bar) i wąż idealnie wchodzi na choinkę, często sam ząbkowany profil choinki utrzymuje wąż bez wycieków. Natomiast przy wyższych ciśnieniach, dynamicznych zmianach lub wężu teflonowanym (o śliskiej powierzchni wewnętrznej) – mała opaska potrafi poprawić bezpieczeństwo.

5. Czy mogę użyć taśmy PTFE w miejscu styku choinki z wężem?

To niezalecane. Taśma PTFE jest trudna do równomiernego ułożenia na ząbkach, a wąż mógłby się ześlizgiwać. Lepszym rozwiązaniem jest ewentualnie cienka warstwa bezpiecznego smaru (np. gliceryny) na czas montażu, pozwalająca łatwiej wsunąć wąż. Do uszczelnienia zewnętrznego służy raczej opaska.

6. Czy te króćce sprawdzą się w instalacjach wodnych w temperaturze np. 70–80°C?

PVC zazwyczaj nie jest zalecany powyżej 60°C, bo staje się miękki i może się odkształcać. Sam mosiądz poradziłby sobie z taką temperaturą. Jeśli jednak Twój wąż to PVC, może dojść do rozszczelnienia. Rozważ węże zaprojektowane do wyższych temperatur lub alternatywne tworzywo, jak np. teflon (PTFE) bądź poliamid.

7. Czy króćce w serii 15000-A (mosiądz) można stosować na zewnątrz, narażone na deszcz i niskie temperatury?

Generalnie tak, mosiądz nie rdzewieje jak stal. Jednak w warunkach dużej wilgotności i mrozu warto zadbać o to, by medium wewnątrz węża nie zamarzało, co mogłoby uszkodzić sam wąż i złączkę. Ewentualna patyna (ciemniejszy nalot) na mosiądzu nie pogarsza w sposób istotny funkcjonalności.

8. Czy istnieją wersje z gwintem M5 stożkowym?

Gwint M5 jest standardowo metryczny walcowy – stożkowe warianty to rzadkość. W typowych systemach nie stosuje się stożka przy tak małych średnicach. Jeśli potrzebujesz stożkowego podejścia, sprawdź inne rodzaje gwintów (np. 1/8" stożkowy – BSPT), jednak to już inna kategoria złączek.

9. Czym się różni fi 3 mm, fi 4 mm i fi 6 mm w praktyce?

• fi 3 mm – mikrozastosowania, minimalne przepływy, niskie ciśnienia.

• fi 4 mm – popularny rozmiar w małej pneumatyce, np. w siłownikach kompaktowych, czujnikach.

• fi 6 mm – wciąż mini, ale zapewnia już nieco większy przepływ, często używany w standardowych aplikacjach warsztatowych z niskim zapotrzebowaniem na sprężone powietrze.

10. Czy można łączyć wężyk fi 4 mm z króćcem fi 6 mm na siłę?

Zdecydowanie nie. Próba nasadzenia węża o mniejszej średnicy na większą choinkę grozi uszkodzeniem węża bądź nieszczelnością. Należy dobierać rozmiar 1:1. Ewentualnie można spróbować redukcji, ale to osobny element (reduktor węża).

11. Jaką długość roboczą ma gwint M5 w tych króćcach?

Zwykle od 3,5 do 5 mm, zależnie od wersji. Producent w karcie katalogowej może podawać np. 4 mm efektywnej długości gwintu. Sprawdź rysunek wymiarowy, by wiedzieć, ile obrotów możesz wkręcić w gniazdo.

12. Czy mogę je wykorzystywać w systemach próżniowych?

Tak, do niewielkiej próżni (ok. -0,6–0,8 bar) – w zależności od jakości uszczelnienia na gwincie i samym wężu. Jednak w aplikacjach wysokiej próżni preferowane są metalowe połączenia stożkowe ze specjalistycznym uszczelnieniem. Nie jest to główny obszar zastosowania tych mini-łączników.

13. Czy nadają się do instalacji z glikolem lub chłodziwem?

Tak, mosiądz jest odporny na roztwory wodne glikolu (stosowanego w chłodnictwie). Trzeba tylko pilnować, by ciśnienie, temperatura i pH roztworu mieściły się w normach. Węże PVC też muszą być kompatybilne z glikolem (co bywa najważniejsze).

14. Czy jest możliwość nabycia tych króćców w wersji niklowanej?

Zależnie od asortymentu CPP PREMA, tak. Wiele elementów mini bywa dostępnych w wersji niklowanej. W przypadku M5 jedynym ograniczeniem może być brak zainteresowania rynkowego. Zapytaj bezpośrednio dystrybutora, bo nieraz niklowanie jest opcją.

15. Montaż w ściance – czy istnieją łączniki grodziowe M5?

W serii 15000-A mamy głównie króćce proste z gwintem zewnętrznym. Jeżeli potrzebujesz łącznika grodziowego (przejście przez ściankę), istnieją w ofercie inne dedykowane modele. Ewentualnie można zaadaptować ten króciec, wiercąc otwór i kontrując nakrętką od wewnątrz, acz to nie zawsze jest wygodne.

16. Czy można skrócić choinkę, jeśli wąż ma cienką ściankę?

Teoretycznie można przyciąć, ale ryzykujesz powstanie ostrych krawędzi i naruszenie geometrii ząbków. Może to prowadzić do nieszczelności. Bezpieczniejsze jest dobranie właściwego wariantu fabrycznie.

17. Czy nadają się do gazów palnych, jak propan-butan?

Mosiądz jest materiałem powszechnie stosowanym w złączkach gazowych, jednak do gazów palnych zazwyczaj obowiązują rygorystyczne normy (np. DIN EN 331, PN-EN 549 itd.). Węże PVC także muszą być dopuszczone do kontaktu z tym gazem. W praktyce do propanu-butanu preferuje się węże gumowe i złączki dedykowane z zaworami odcinającymi. Zwykłe mini króćce M5 z choinką raczej nie są zalecane w tej roli.
