Mini łączniki przewodów PVC

Produkty z rodziny Mini łączników przewodów PVC firmy CPP PREMA odznaczają się wysoką jakością wykonania, kompaktowymi wymiarami i uniwersalnością zastosowań w instalacjach niskociśnieniowych. W szczególności, opisywane tutaj łączniki i trójniki służą do szybkiego oraz szczelnego łączenia węży z tworzyw sztucznych, głównie PVC (choć w praktyce nadają się też do poliuretanu czy polietylenu). Rozbudowana oferta obejmuje:

• Trójnik typu T z choinką: element umożliwiający rozgałęzienie przewodu w trzech kierunkach (w kształcie litery T), z karbowanymi końcówkami (choinkami) na końcach.

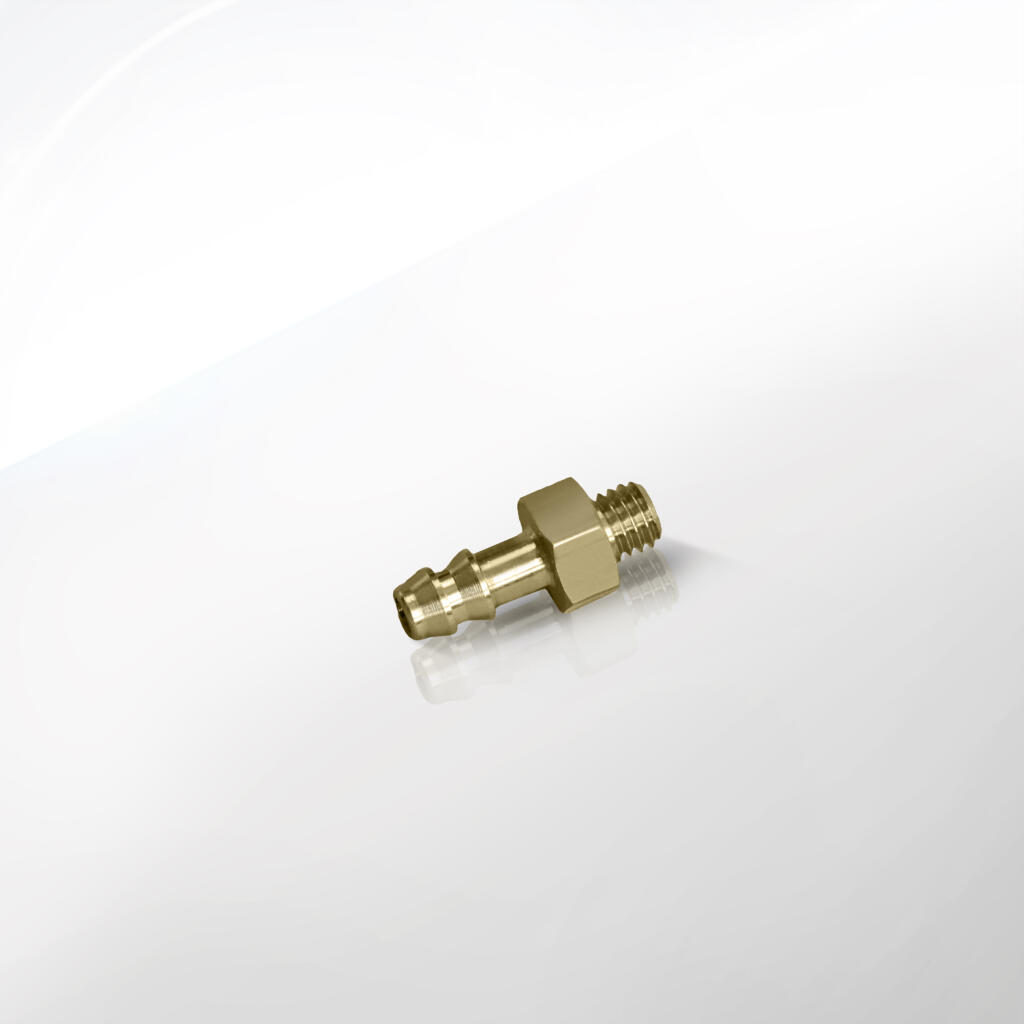

• Łączniki proste z gwintem zewnętrznym i choinką: łącznik, który z jednej strony posiada gwint zewnętrzny (np. M5, 1/8”, 1/4” w zależności od modelu), a z drugiej – końcówkę choinkową do węża PVC.

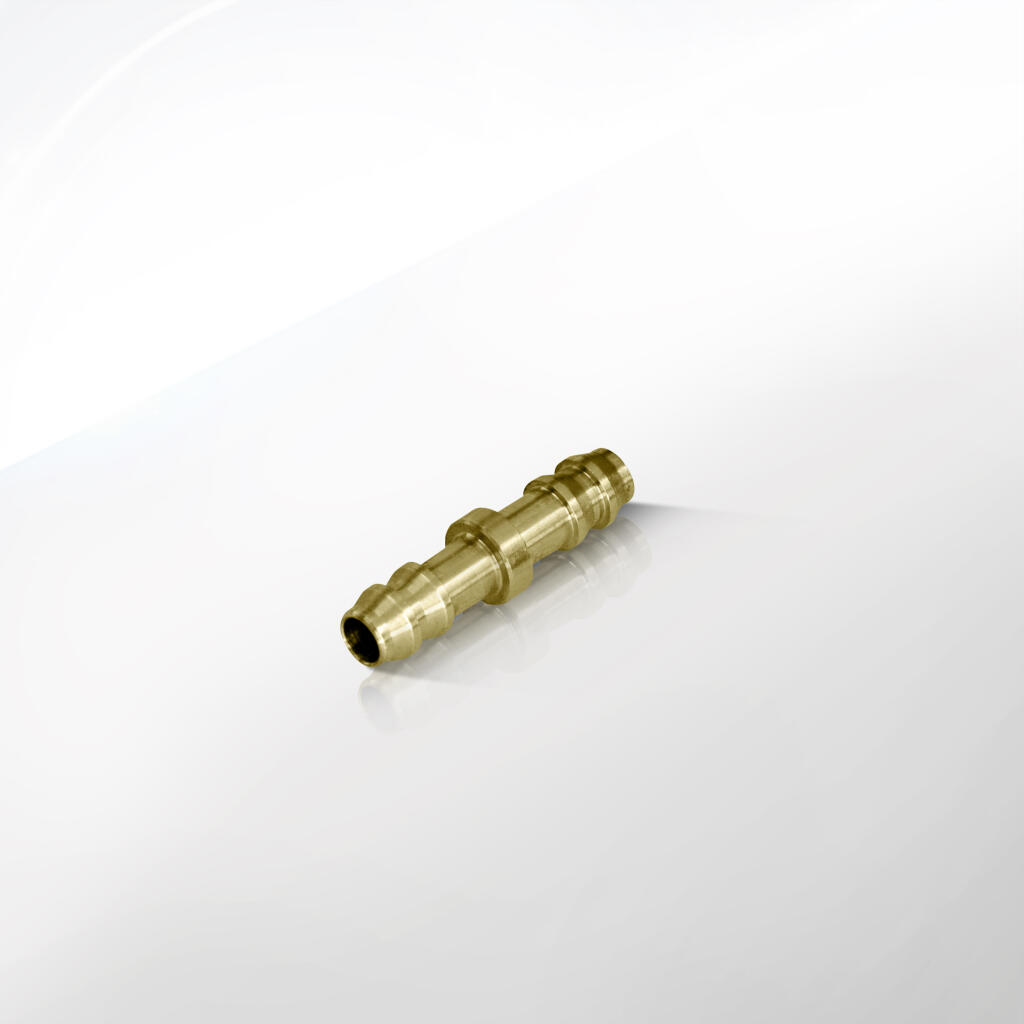

• Łączniki proste podwójne z choinką: klasyczne, dwustronne łączniki służące do przedłużania lub łączenia dwóch odcinków węży o jednakowej średnicy.

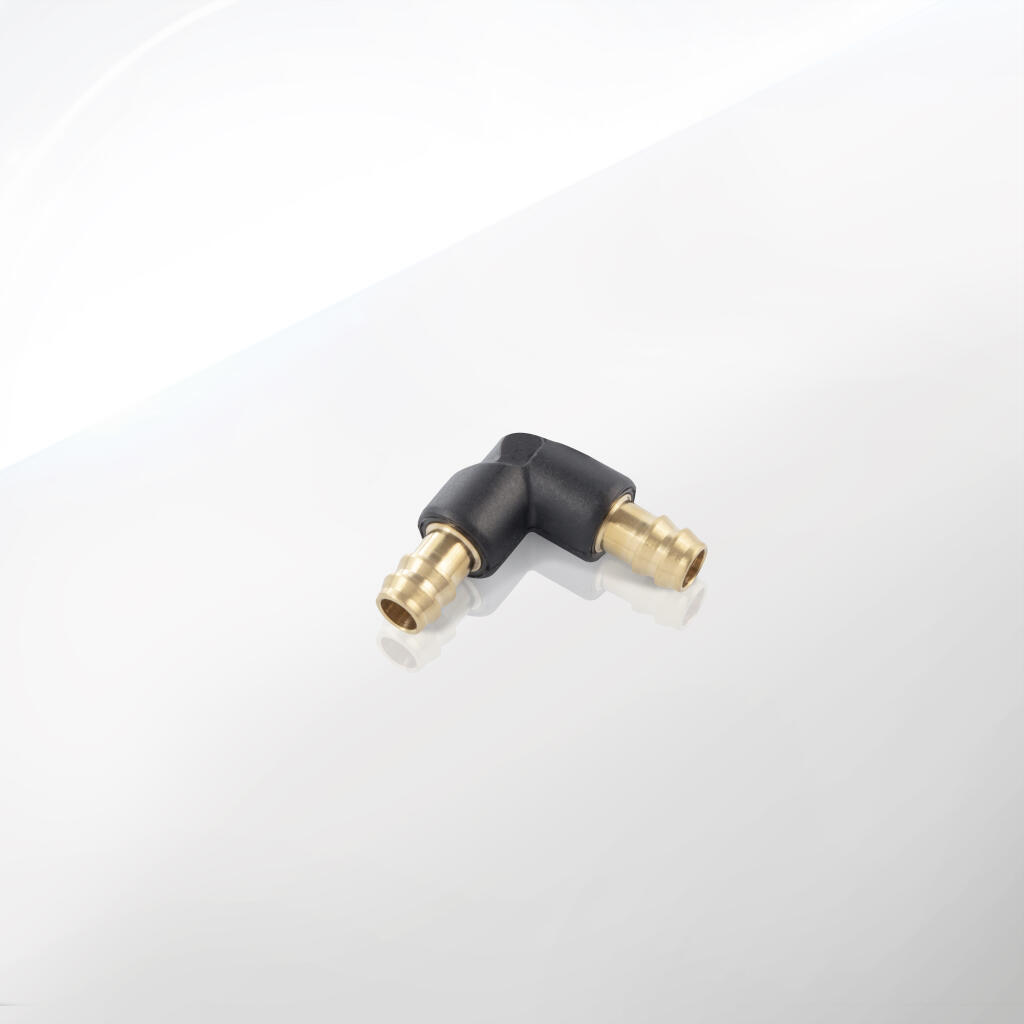

• Łączniki kątowe z choinką typu L: kolanka 90°, gdzie oba końce zakończone są karbowanymi końcówkami choinkowymi (lub połączeniem choinki z inną formą złącza).

Cechą szczególną wszystkich przedstawionych wyrobów jest stosowanie choinek (inaczej „króćców karbowanych”), które stanowią uniwersalny i szybki sposób na połączenie węża. Wystarczy nasunąć wąż na profilowaną końcówkę, by uzyskać uszczelnienie i stabilne zamocowanie. Przy wyższych ciśnieniach lub większych średnicach dołącza się często opaskę zaciskową, co niemal całkowicie eliminuje ryzyko zsunięcia.

CPP PREMA od lat specjalizuje się w produkcji armatury przemysłowej i warsztatowej, cechującej się precyzyjną obróbką i rygorystyczną kontrolą jakości. Dlatego wszystkie łączniki:

1. Zbudowane są z mosiądzu (w odmianie wysokiej jakości) bądź z kombinacji mosiądzu i tworzywa (zwłaszcza w przypadku kolanek typu L o budowie hybrydowej).

2. Gwarantują odporność korozyjną i dużą trwałość w warunkach standardowej eksploatacji.

3. Są intuicyjne w użyciu – ich montaż nie wymaga specjalistycznych narzędzi.

4. Występują w wielu wariantach rozmiarowych, pozwalających dopasować się do węży o różnych średnicach wewnętrznych (typowo 2 mm, 4 mm, 6 mm, 8 mm i inne).

Dzięki zastosowaniu choinek, łączniki te są idealne dla instalacji, w których kluczowa jest kompaktowość, prostota i szybkość montażu. Mimo niewielkich gabarytów, wyroby z tej grupy radzą sobie w warunkach ciśnienia dochodzącego do 6–10 bar (w zależności od jakości samego węża). Specyficzna geometria karbowania sprawia, że wąż mocno przylega do łącznika, nie powodując wycieków w typowym zakresie temperatur od ok. -10°C do +60–80°C.

Przykładowe scenariusze:

• Jeśli potrzebujesz rozgałęzić strumień powietrza w mini instalacji pneumatycznej, wybierzesz Trójnik typu T z choinką.

• Gdy montujesz wąż PVC w korpusie urządzenia i chcesz połączyć go z gniazdem gwintowanym – zdecydujesz się na łącznik prosty z gwintem zewnętrznym i choinką.

• Jeśli instalacja wymaga przedłużenia węża lub połączenia dwóch odcinków o takiej samej średnicy – naturalnym wyborem jest łącznik prosty podwójny (dwustronna choinka).

• Dla zmiany kierunku przewodu o 90° w niewielkiej przestrzeni – niezbędny okazuje się łącznik kątowy z choinką typu L.

Te produkty ułatwiają projektowanie i usprawniają pracę serwisantów, instalatorów, akwarystów i hobbystów. Z jednej strony cenione są w warunkach przemysłowych (automatyka, robotyka, przetwórstwo spożywcze, drobne instalacje chłodnicze), a z drugiej – znajdują zastosowanie w aranżacjach domowych (systemy nawadniania, akwarystyka, majsterkowanie).

CPP PREMA dba o to, aby materiały zastosowane w mini łącznikach do węży PCV były zgodne z normami i przepisami dotyczącymi bezpieczeństwa oraz higieny. Standardowy mosiądz zyskuje aprobatę w większości aplikacji wodnych i pneumatycznych. Tam, gdzie medium jest agresywniejsze lub wymagane są szczególne atesty, warto skonsultować się z producentem lub sięgnąć po wersje pokrywane (np. niklowane).

Zastosowanie łączników z choinką obejmuje szeroki wachlarz branż, w których używa się przewodów z tworzywa sztucznego (PVC, PU, PE, itp.) przy ciśnieniach niskich bądź umiarkowanych. Poniżej przedstawiam przykładowe obszary, w których poszczególne rodzaje tych mini łączników stają się nieodzowne.

Przemysł lekki i automatyka

W lekkich układach pneumatycznych do sterowania zaworów, siłowników czy manipulacji przedmiotami często używa się cienkich węży (2–6 mm). Gdy instalacja wymaga częstego modyfikowania, rozgałęzień, czy zmian kierunku:

• Trójnik typu T z choinką pozwala rozdzielić jedno źródło powietrza na dwa niezależne odgałęzienia.

• Łącznik prosty z gwintem zewnętrznym i choinką sprawdza się przy podłączaniu węża do korpusu zaworu bądź cylindra wyposażonego w gniazdo gwintowane.

• Łącznik prosty podwójny z choinką ułatwia przedłużenie węża, np. przy modernizacji linii.

• Łącznik kątowy z choinką typu L przydaje się w ciasnych obudowach szaf sterowniczych, gdzie wąż musi natychmiast skręcić o 90 stopni.

Dzięki temu można budować systemy z niewielkimi przepływami powietrza, sterujące czujnikami, siłownikami i wieloma innymi elementami automatyki. Wszelkie modernizacje i modyfikacje instalacji stają się dużo łatwiejsze, bez konieczności lutowania czy stosowania skomplikowanych narzędzi.

Instalacje chłodzące i mgłowe

W maszynach obróbczych (frezarki CNC, tokarki, plotery) stosuje się chłodzenie narzędzia za pomocą mgły olejowej bądź mgły wodnej. Mini przewody niskociśnieniowe przenoszą chłodziwo do dyszy, która wytwarza mgłę. Rozgałęzienia lub dołączanie kolejnych węży jest możliwe dzięki:

• Trójnikowi typu T, kiedy trzeba doprowadzić chłodziwo do dwóch niezależnych punktów,

• Kolankowi L, aby zawęzić promień gięcia przewodu i nie załamać węża w trudnodostępnych miejscach.

Akwarystyka, terrarystyka i systemy nawadniania

W hobby związanym z akwarystyką węże z PVC to absolutna podstawa. Zasila się nimi filtry, napowietrzacze, CO₂ czy systemy zraszające w terrariach. Dzięki:

• Trójnikowi T można szybko rozdzielić dopływ powietrza z jednej pompki na kilka zbiorników.

• Łącznikowi prostemu (z gwintem lub bez) da się zamontować wąż do pokrywy akwarystycznej, przechodząc przez otwór z gwintem.

• Łącznikowi kątowemu L prowadzi się wąż w narożniku szafki czy za akwarium, gdzie kąt 90° jest niezbędny.

Tego rodzaju łączniki zapewniają szybkie modyfikacje aranżacji, bez specjalnych narzędzi. Ciśnienia w akwarystyce (1–2 bar) i niskie przepływy czynią tę serię mini złączek szczególnie użyteczną.

Warsztaty i projekty DIY

Podczas prac hobbystycznych – budowy modeli, robotów, sterowników pneumatycznych – mini łączniki pozwalają skonstruować system z wężami w sposób schludny i modułowy. Można:

• Przedłużyć węże (zwykły łącznik z choinką),

• Zmienić kierunek (kolanko 90°),

• Dodać gwint (łącznik z gwintem zewnętrznym),

• Rozdzielić (trójnik T).

Często w warunkach domowych ma się ograniczony dostęp do zaawansowanych narzędzi, więc idea wsunięcia węża na choinkę i ewentualnego zabezpieczenia opaską jest nieoceniona.

Linie do przesyłania płynów spożywczych niskociśnieniowych

W niektórych zastosowaniach spożywczych (np. w gastronomii do dozowania wody, soków, syropów) węże z PVC i złączki choinkowe odgrywają rolę w prostych układach. Trójnik T pozwala rozdzielić strumień płynu, a łączniki kątowe L zapobiegają załamywaniu się węży w ciasnym miejscu. Przy tym należy oczywiście upewnić się, czy styk z mosiądzem i PVC jest zgodny z wymogami higienicznymi i atestami lokalnych przepisów.

Medycyna i laboratoria (niskociśnieniowe)

Wszędzie tam, gdzie niewielkie przepływy powietrza lub cieczy są przenoszone cienkimi wężykami z tworzyw sztucznych, trójniki T, łączniki proste i kątowe L okazują się niezastąpione. Przykładem mogą być niewielkie układy testowe, aparatura analizująca, prototypy urządzeń medycznych (z zastrzeżeniem, że muszą spełniać wymogi higieniczno-medyczne – a to często wymaga specjalnych atestów). Mimo to idea karbowanej końcówki i szybkozłącznego montażu pozostaje atrakcyjna.

Naprawy awaryjne

Często, gdy wąż pęknie bądź ulegnie uszkodzeniu, łącznik prosty podwójny z choinką to najprostszy sposób naprawy: wystarczy odciąć wadliwy fragment i użyć łącznika do scalenia pozostałych odcinków. Gdy instalacja wymaga z kolei dołożenia odnogi, w prosty sposób dokłada się T-kształtny trójnik. Taka elastyczność pozwala uniknąć kupowania całego nowego węża lub przerabiania instalacji od zera.

Chociaż asortyment mini łączników do węży PVC jest bogaty, pewne cechy techniczne łączą wszystkie cztery grupy: trójniki T, łączniki proste z gwintem, łączniki proste podwójne z choinką i łączniki kątowe L. W tej sekcji przyjrzymy się szczegółom konstrukcyjnym i użytkowym.

Rozmiary i kompatybilność

Produkty występują zwykle w zakresie nominalnych średnic pasujących do węży (2–3–4–6–8 mm – w zależności od modelu). Dokładna średnica wewnętrzna węża (ID) musi odpowiadać karbowanej części łącznika, by po nasunięciu wąż szczelnie do niej przylegał. Upewnij się, że wąż:

• Nie jest ani za ciasny (co grozi pęknięciem i problemami przy montażu),

• Ani zbyt luźny (co grozi przeciekiem i zsuwaniem się).

Długość choinki (czyli karbowanego odcinka) zwykle wynosi od kilku do kilkunastu milimetrów, w zależności od średnicy. Istotne jest, by wąż nasunąć co najmniej do ostatniego ząbka karbowania.

Maksymalne ciśnienie

Większość mini łączników w standardowych aplikacjach pracuje do 6–10 bar. Decydujący bywa jednak sam wąż, który może mieć ograniczenia co do ciśnienia roboczego. W instalacjach o ciśnieniach powyżej 5–6 bar warto stosować małe opaski zaciskowe w miejscu mocowania węża na choince.

Materiał mosiężny i wykończenie

Korpus bądź końcówki choinkowe są wykonane z mosiądzu. Często jest to CW614N (stop z ok. 58% Cu i 40% Zn), zapewniający dobrą obróbkę, odporność na korozję i wytrzymałość. Powierzchnia bywa polerowana, a w niektórych przypadkach niklowana. W kontekście mini łączników do węży PVC najczęściej spotyka się stan surowy (lekko polerowany), który w zupełności wystarcza.

Temperatura pracy

• Zakres od ok. -10°C do +60–80°C (zależnie od tworzywa i jakości węża).

• W wyższych temperaturach PVC mięknie i może tracić szczelność na choince.

• Niskie temperatury powodują, że wąż staje się kruchy.

Pamiętaj: Sam mosiądz zniesie więcej, lecz to wąż i ewentualnie korpus tworzywowy (jak w łącznikach L) mogą ograniczać górną granicę temperatur.

Przepływy i spadki ciśnień

W instalacjach z wężami 2–6 mm mówimy o raczej niewielkich przepływach (np. 5–50 l/min w przypadku powietrza). Spadki ciśnienia w obrębie łącznika są niewielkie. W zakrętach (zwłaszcza w kolankach L i trójnikach T) pewne lokalne zawirowania mogą się pojawić, ale w większości mini układów nie odgrywają znaczącej roli.

Kompatybilność chemiczna

Zwykle mini łączniki nadają się do:

• Wody, roztworów wodnych,

• Powietrza, gazów obojętnych,

• Olejów i chłodziw o standardowym pH,

• Częściowo roztworów chemicznych o niskim stężeniu.

Trzeba jednak unikać długotrwałego kontaktu z silnymi kwasami lub zasadami, ponieważ mosiądz i wąż PVC mogą ulec szybszej degradacji.

Konwencje gwintów (dla łączników prostych z gwintem)

Jeśli dany model ma gwint zewnętrzny, najczęściej spotykanymi są:

• M5 (mikro instalacje),

• G1/8, G1/4 (z ang. 1/8” i 1/4” BSP) – typowe w pneumatyce,

• Ewentualnie G3/8 czy G1/2 w większych średnicach.

Gwint bywa stożkowy (BSPT) lub walcowy (BSPP). Warto sprawdzić specyfikację producenta.

Sformułowanie „Mini łączniki przewodów PVC” może sugerować, że mówimy wyłącznie o elementach z tworzywa. W praktyce jednak kluczowy jest mosiądz, z którego wykonano choinki (lub całość trójnika). Część produktów bywa w pełni metalowa (np. mosiężne trójniki T, łączniki proste, gwinty), a niektóre, jak łączniki kątowe L, mogą mieć korpus z tworzywa, a mosiężną wstawkę karbowaną.

Mosiądz – dlaczego tak popularny?

• Odporność na korozję i czynniki atmosferyczne.

• Łatwość obróbki (frezy, tokarki, gwintownice).

• Zadowalająca wytrzymałość w ciśnieniach do kilkunastu bar.

• Przyczepność węża do ząbków – w mosiądzu można precyzyjnie wyfrezować karby.

Tworzywa sztuczne

• W łącznikach kątowych L (oraz niektórych wariantach trójników) korpus bywa z tworzywa, a mosiądz jest używany tylko w częściach stykających się bezpośrednio z wężem.

• Dzięki temu całość jest lekka, niewielka i niedroga.

• Tworzywo (np. polipropylen, poliacetal) jest dość odporne chemicznie i zapewnia dobrą stabilność wymiarową w typowych temperaturach.

Ochrona przed agresywnymi mediami

W przypadku kontaktu z cieczami o podwyższonej agresywności (np. płyny zawierające chlor, detergenty, łagodne kwasy), mosiądz zwykle radzi sobie dobrze, choć w bardzo silnych odczynach może ulegać dezynkacji (z czasem cynk jest wypłukiwany z powierzchni, pozostawiając porowatą miedź). W takich sytuacjach lepszym wyborem bywa np. stal nierdzewna, ale jest to znacznie wyższa półka cenowa i rzadko stosowana w mini łącznikach.

Trwałość i starzenie się materiałów

• Mosiądz starzeje się dość powoli, może jedynie z czasem pokryć się patyną.

• Węże PVC mogą sztywnieć, pękać pod wpływem UV czy wysokiej temperatury, co nie jest winą samego łącznika.

• Tworzywa sztuczne korpusów (jeśli występują) również mogą z czasem tracić elastyczność, szczególnie przy skrajnych temperaturach.

Mimo to w normalnych warunkach (temp. pokojowa, ciśnienie do 6–10 bar) żywotność takich złączek mierzona jest w latach.

Przygotowanie węża

1. Odcinanie: Upewnij się, że końcówka węża jest równa i czysta. Najlepiej przyciąć ją nożyczkami lub ostrym nożem.

2. Sprawdzenie rozmiaru: Czy wewnętrzna średnica węża (ID) odpowiada choinkowej średnicy łącznika? Jeśli wąż jest za mały – trudno będzie go nasunąć. Jeśli za duży – może przeciekać.

Nasuwanie węża na choinkę

1. Nawilżenie: W razie potrzeby lekko zwilż wodą lub neutralnym smarem (np. gliceryną). Przy wężu PVC o większej średnicy (6–8 mm) to często pomaga.

2. Docisk: Nasuń wąż aż do ostatniego ząbka. Czasem wymaga to trochę siły. Unikaj jednak przesady, aby nie uszkodzić węża.

3. Opaska (opcjonalna): Przy ciśnieniach powyżej 3–4 bar, albo gdy występują wibracje, zaleca się zacisnąć niewielką opaskę na brzegu węża.

Montaż gwintowany

Jeśli łącznik ma gwint (np. prosty z gwintem zewnętrznym i choinką), stosuj się do ogólnych zasad uszczelniania:

• Taśma teflonowa PTFE, nić lub masa uszczelniająca.

• Dokręć z siłą odpowiednią do rozmiaru gwintu (zwykle niewielki moment).

• Upewnij się, że nie powstaje nadmierne naprężenie w miejscu łączenia z wężem.

Kontrola szczelności

Po uruchomieniu przepływu skontroluj:

1. Nieszczelności: przy powietrzu można użyć roztworu wody z mydłem i obserwować, czy nie tworzą się bąbelki.

2. Stabilność: sprawdź, czy wąż nie zsuwa się przy większym ciśnieniu.

Uwagi serwisowe

• Okresowa inspekcja: Co kilka miesięcy rzuć okiem na stan węży i łączników. PVC z czasem twardnieje, co może zmniejszyć przyczepność do choinki.

• Czyszczenie: Jeśli łącznik ma kontakt z zanieczyszczoną cieczą, możesz przepłukać instalację łagodnym środkiem myjącym. Sam mosiądz i PVC nie wymagają specjalnych środków konserwujących.

• Wymiana: Jeśli zauważysz pęknięcia, deformacje lub korozję, najbezpieczniej jest wymienić łącznik. Na szczęście, te elementy są dostępne w korzystnej cenie i z reguły łatwo je dostać.

Błędy i pułapki

• Zbyt duży naciąg: Wąż nie powinien „wisieć” na łączniku, narażając go na siły boczne.

• Nieodpowiedni rozmiar: Próba użycia węża o innej średnicy niż nominalna choinka.

• Brak opasek przy wyższym ciśnieniu: Może skutkować powolnym zsuwaniem się węża.

 1: Czy węże PU albo PE też można zamocować na tych łącznikach?
Odpowiedź: Tak. Choć w nazwie mowa o wężach PVC, w praktyce karbowane końcówki pasują też do poliuretanu (PU) i polietylenu (PE), pod warunkiem zgodnej średnicy wewnętrznej i podobnej elastyczności.

 2: Czy trójnik typu T występuje w różnych proporcjach średnic choinek?
Odpowiedź: Najczęściej trójnik T ma trzy identyczne wyloty (np. fi 4 – 4 – 4). Jednak niektórzy producenci oferują asymetryczne warianty, np. 6 – 4 – 6. Warto sprawdzić katalog firmy CPP PREMA.

 3: Jak bardzo mogę wyginać wąż przy samym łączniku kątowym?
Odpowiedź: Łącznik kątowy typu L już sam w sobie zapewnia zgięcie 90°. Lepiej nie zmuszać węża do dodatkowego, ostrego gięcia tuż przy krawędzi, by nie powstało załamanie ani mikro przeciek.

 4: Czy istnieją łączniki proste podwójne z choinką w wersji redukcyjnej (np. 6 – 4)?
Odpowiedź: Tak, spotyka się modele, gdzie jedna choinka jest pod wąż fi 6 mm, a druga pod fi 4 mm, co służy do redukcji średnicy. Warto zapytać o dostępność w ofercie CPP PREMA.

 5: Jaka jest różnica między choinką a zwykłą końcówką gładką?
Odpowiedź: Choinka ma wyraźne ząbki, które zakleszczają się w ściance węża. Końcówka gładka wymaga np. obejmy zaciskowej i jest mniej pewna przy naciągach osiowych. Choinka daje pewniejszą szczelność bez skomplikowanych zabiegów.

 6: Czy mogę używać tych łączników powyżej 10 bar?
Odpowiedź: Teoretycznie mosiądz wytrzymuje więcej, ale wąż PVC często nie. Z reguły 8–10 bar to górna granica. Dla wyższych ciśnień warto wybrać złączki z metalowymi systemami (np. zaciskowymi) i węże bardziej wzmocnione.

 7: Czy w miejscu gwintu zewnętrznego używać taśmy teflonowej czy kleju?
Odpowiedź: Najczęściej używa się taśmy teflonowej (PTFE) lub nici uszczelniającej. Kleje można stosować w niektórych aplikacjach, ale taśma PTFE jest uniwersalna i łatwa w demontażu.

 8: Czy łącznik prosty z gwintem i choinką można wielokrotnie montować/demontować?
Odpowiedź: Tak, gwint możesz odkręcać wielokrotnie, choć warto wymienić uszczelnienie (taśmę/nić). Część choinkowa można ściągnąć z węża, ale zwykle wąż się odkształca i czasem bywa konieczne odcięcie kawałka.

 9: Jak postępować, jeśli wąż jest zbyt sztywny, aby nasunąć go na choinkę?
Odpowiedź: Podgrzej końcówkę węża w ciepłej wodzie (ok. 40–50°C) przez kilkanaście sekund, wtedy materiał się uplastyczni. Możesz też użyć kropli gliceryny lub innego neutralnego smaru.

 10: Czy łączniki te są certyfikowane do wody pitnej?
Odpowiedź: Z reguły mosiądz i PVC mogą być akceptowane do wody pitnej, jednak kluczowe są przepisy w danym kraju. Sprawdź atesty higieniczne producenta. Jeśli instalacja wymaga oficjalnego atestu (PZH w Polsce), warto uzyskać potwierdzenie lub szukać wersji z odpowiednim certyfikatem.

 11: Co zrobić, jeśli przewód się poci albo minimalnie przecieka przy łączeniu?
Odpowiedź: Sprawdź, czy wąż dosunięty jest do ostatniego ząbka i czy średnica jest właściwa. W razie potrzeby załóż opaskę zaciskową. Czasem mikroprzeciek wynika ze złej jakości węża (za cienka ścianka lub uszkodzenie).

 12: Jakie klucze potrzebne są do montażu łączników kątowych L lub trójników T bez gwintu?
Odpowiedź: Żadne specjalne klucze. Wystarczy siła dłoni do nasunięcia węża, ewentualnie nożyczki. Gdy występuje gwint, wtedy standardowy klucz do dokręcenia w gnieździe, ale sama część choinkowa to instalacja „wciskana”.

 13: Czy mogę stosować trójnik T do podciśnienia (np. -0,5 bar)?
Odpowiedź: Tak, o ile wąż PVC się nie zapadnie przy podciśnieniu. Sam mosiądz i konstrukcja choinki poradzą sobie, chyba że wąż jest bardzo miękki i zostanie zassany do środka.

 14: Czy można poluzować opaskę i obrócić wąż na choince dla innego kierunku?
Odpowiedź: Zaleca się raczej zdemontować wąż i założyć go ponownie, aby nie dopuścić do ścierania ząbków. Obracanie może doprowadzić do mikrouszkodzeń, a tym samym do nieszczelności.

 15: Jaka jest długość ząbków w łącznikach prostych z gwintem?
Odpowiedź: Zwykle kilka milimetrów, dostosowanych do rozmiaru węża (2, 4, 6 mm itp.). Najważniejsze, by wąż można było nasunąć do końca w miarę bezwysiłkowo, a jednocześnie by ząbki trzymały stabilnie.

 16: Czy łączniki są dostępne w wariancie niklowanym?
Odpowiedź: Niekiedy tak, zależnie od serii. W standardzie spotyka się surowy mosiądz, co jest wystarczające w większości zastosowań. Warstwa niklu może być zaletą przy częstym kontakcie z wodą, zapobiegając patynie.

 17: Czy różowe zabarwienie w okolicy ząbków oznacza korozję?
Odpowiedź: Mosiądz w kontakcie z niektórymi mediami potrafi tracić cynk (dezynkacja), powodując, że powierzchnia nabiera różowawego koloru (miedź). Jeśli to nie jest intensywne i nie osłabia struktury, w wielu przypadkach wciąż można używać łącznika. W razie wątpliwości zaleca się wymianę.

 18: Czy mogę samodzielnie skracać łącznik, odcinając kawałek choinki?
Odpowiedź: To niezalecane. Fabryczne rozmiary zapewniają odpowiednią liczbę ząbków i głębokość wpasowania węża. Skracanie może skutkować słabszym chwytem i nieszczelnością.
