Mini zawory kulowe z odpowietrzeniem G 1/8- G 3/8

1. Opis produktu CPP PREMA (około 1000 słów)

Mini zawory kulowe z odpowietrzeniem, oferowane przez CPP PREMA, to nowoczesne i kompaktowe rozwiązania w zakresie armatury przemysłowej. Ich projekt uwzględnia ręczne sterowanie, co pozwala na szybkie i precyzyjne włączanie bądź wyłączanie przepływu w różnorodnych instalacjach. Kluczowy wyróżnik tych zaworów to wbudowane odpowietrzenie, które umożliwia upuszczenie ciśnienia z określonego odcinka instalacji. Ta cecha okazuje się szczególnie ważna podczas konserwacji, napraw czy sytuacji awaryjnych, gdy trzeba bezpiecznie zredukować ciśnienie w układzie.

W niniejszej kategorii znajdują się trzy modele:

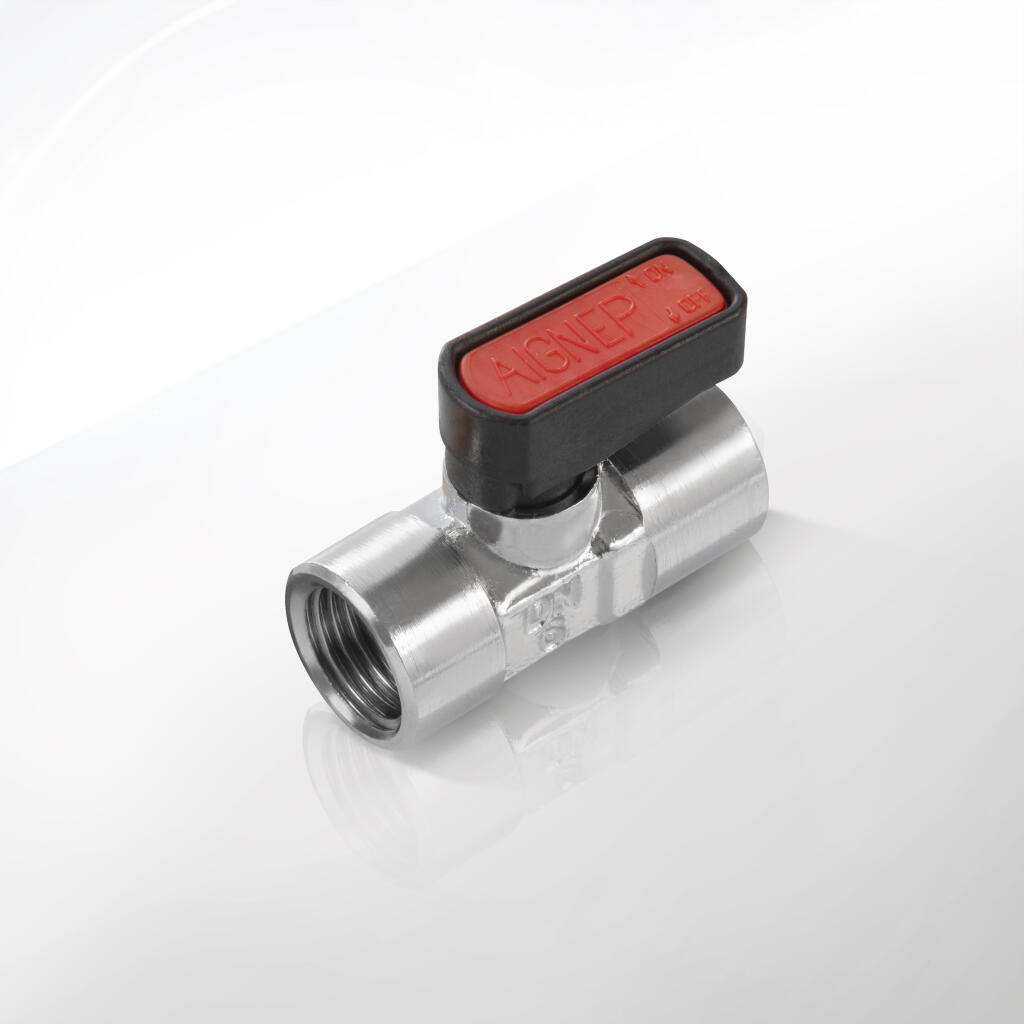

1. Zawór kulowy mini z odpowietrzeniem z gwintem wewnętrznym G1/4, DN6 PN20 PTFE/NBR – dedykowany do średnic nominalnych DN6, co oznacza umiarkowane przepływy w systemach wody, powietrza czy oleju.

2. Zawór kulowy mini z odpowietrzeniem z gwintem wewnętrznym G1/8, DN6 PN20 PTFE/NBR – idealny do bardzo wąskich przewodów o DN6, wykorzystywanych często w sterowaniu pneumatycznym lub w małych układach testowych.

3. Zawór kulowy mini z odpowietrzeniem z gwintem wewnętrznym G3/8, DN8 PN20 PTFE/NBR – zapewnia nieco większy przelot (DN8) i tym samym jest polecany przy nieco wyższych przepływach medium.

Każdy z tych produktów posiada mosiądz niklowany jako główny materiał korpusu, co przekłada się na wysoką odporność korozyjną oraz wytrzymałość mechaniczną. Zastosowanie uszczelnień z PTFE (teflon) i NBR (kauczuk nitrylowy) zapewnia zaś bardzo dobrą szczelność w różnych warunkach eksploatacyjnych, w tym przy występowaniu olejów, lekkich chemikaliów, wody oraz powietrza. To właśnie połączenie mosiądzu niklowanego i PTFE/NBR pozwala na pracę w szerokim zakresie temperatur (zwykle do +80°C, a czasem +100°C) oraz ciśnień do PN20 (20 barów).

Funkcja odpowietrzenia w mini zaworach kulowych odgrywa istotną rolę w wielu zakładach przemysłowych, warsztatach czy systemach instalacyjnych. Pozwala ona na wygodne i szybkie pozbycie się nagromadzonego powietrza bądź nadmiarowego ciśnienia z sekcji instalacji po wyłączeniu dopływu medium, co chroni obsługę przed niekontrolowanym wyciekiem lub gwałtownym rozprężeniem. Ma to szczególne znaczenie w obszarach narażonych na częste prace konserwacyjne, gdzie bezpieczeństwo pracowników i urządzeń jest priorytetem.

Mini zawory kulowe z odpowietrzeniem, wyposażone w gwinty wewnętrzne (G1/8, G1/4, G3/8), to niezwykle uniwersalna i praktyczna armatura. Chociaż nazywane są „mini”, nie oznacza to ograniczonych możliwości – wręcz przeciwnie, ich kompaktowe wymiary i wysoka wytrzymałość (PN20) czynią je wartościowym rozwiązaniem w wielu sektorach. Poniżej przykładowe zastosowania:

1. Układy pneumatyczne
   Sprężone powietrze jest częstym medium w liniach produkcyjnych czy warsztatach. Mini zawory kulowe z odpowietrzeniem pozwalają na szybkie i bezpieczne spuszczenie ciśnienia z danej sekcji instalacji (np. przy siłownikach pneumatycznych), co jest ważne przy serwisowaniu czy wymianie elementów.

2. Instalacje wodne w branży spożywczej i chemicznej
   W przetwórstwie żywności, produkcji napojów czy lekkich chemikaliów trzeba niejednokrotnie usuwać powietrze lub nadmiar ciśnienia z przewodów. Dzięki niewielkim rozmiarom, mini zawory kulowe z odpowietrzeniem zmieszczą się w ciasnych korytarzach instalacji. Mosiądz niklowany jest dość odporny na korozję, a uszczelnienia PTFE/NBR radzą sobie z neutralnymi cieczami.

3. Systemy HVAC (ogrzewanie, wentylacja, klimatyzacja)
   W instalacjach grzewczych czy chłodniczych, gdzie występują odcinki przewodów pod ciśnieniem wody lub glikolu, mini zawory kulowe z odpowietrzeniem umożliwiają szybkie pozbycie się powietrza z wymienników, obiegów pompowych czy zbiorników wyrównawczych. Zapobiega to wytworzeniu się poduszek powietrznych, co z kolei przekłada się na sprawniejszą pracę systemu.

4. Aplikacje warsztatowe i garażowe
   W mniejszych układach (np. zasilających narzędzia pneumatyczne) potrzebujemy czasem odciąć i odpowietrzyć fragment instalacji bez konieczności wyłączania całego kompresora. Mini zawory kulowe z odpowietrzeniem G1/8, G1/4 lub G3/8 sprawdzą się tu doskonale, bo zajmują mało miejsca i łatwo je obsłużyć.

5. Instalacje laboratoryjne i prototypowe
   W obszarach badań naukowych czy testów prototypów, gdzie urządzenia i przyrządy często pracują z różnymi cieczami i gazami, niewielkie zawory kulowe z odpowietrzeniem ułatwiają kontrolę przepływu. Można bezpiecznie odciąć sekcję układu, a następnie usunąć powietrze bądź obniżyć ciśnienie, by wykonać pomiary, naprawy bądź zmiany konfiguracji.

6. Systemy nawadniające i irygacyjne
   W rolnictwie, ogrodnictwie czy parkach miejskich stosuje się linie podlewające z różnymi ciśnieniami. Mini zawory kulowe z odpowietrzeniem pomagają uniknąć zatorów powietrznych i pozwalają na szybkie spuszczenie wody z sekcji, którą trzeba konserwować (np. wymienić zraszacze).

7. Przemysł motoryzacyjny i elektroniczny
   Linie produkcyjne w branży automotive i elektronice często bazują na pneumatyce oraz obiegu chłodzenia cieczą. Mini zawory kulowe z odpowietrzeniem umożliwiają lokalne rozłączanie/załączanie poszczególnych sekcji instalacji, jednocześnie zapewniając bezpieczne odprowadzenie resztek medium w celu uniknięcia wypadków czy uszkodzeń sprzętu.

8. Domowe i półprofesjonalne zastosowania
   Mimo swojego „przemysłowego” charakteru, nic nie stoi na przeszkodzie, aby takie zawory stosować w domu czy małym warsztacie. Można nimi szybko odciąć dopływ wody i odpowietrzyć domową instalację CO przed pracami konserwacyjnymi. Ich kompaktowe rozmiary i niska masa ułatwiają montaż w ciasnych miejscach.

9. Instalacje testowe dla lekkich chemikaliów
   Jeśli mamy do czynienia z chemikaliami o niewielkiej agresywności (np. płyny na bazie wody, oleje przemysłowe, niektóre roztwory), mosiądz niklowany oraz PTFE/NBR zwykle są wystarczające. Funkcja odpowietrzenia może ratować sytuację, gdy trzeba zapobiec reakcji chemicznej pod ciśnieniem lub zminimalizować ryzyko niekontrolowanego wycieku przy demontażu.

Dobór odpowiedniego zaworu zawsze wymaga znajomości danych technicznych. W przypadku mini zaworów kulowych z odpowietrzeniem w wersji G1/8, G1/4, G3/8 kluczowe aspekty prezentują się następująco:

1. Maksymalne ciśnienie robocze (PN20)
   Zawory te są przystosowane do pracy pod ciśnieniem do 20 bar, co odpowiada większości zastosowań w pneumatyce, systemach wodnych i wielu liniach produkcyjnych. PN20 zapewnia też dodatkowy margines bezpieczeństwa przy zwykłych uderzeniach hydraulicznych.

2. Zakres temperatur pracy
   Standardowo uszczelnienia PTFE/NBR pozwalają na użytkowanie w temperaturach od około -10°C do +80°C (czasem do +100°C), zależnie od modelu i środowiska pracy. W tym zakresie zawory zachowują pełną szczelność i elastyczność.

3. Gwinty wewnętrzne (G1/8, G1/4, G3/8)
   Najpopularniejsze rozmiary gwintów, umożliwiające szybką i prostą integrację z innymi elementami armatury przemysłowej. W zależności od wymaganego przepływu i średnicy nominalnej (DN6, DN8), można wybrać odpowiedni rozmiar gwintu wewnętrznego.

4. Funkcja odpowietrzenia

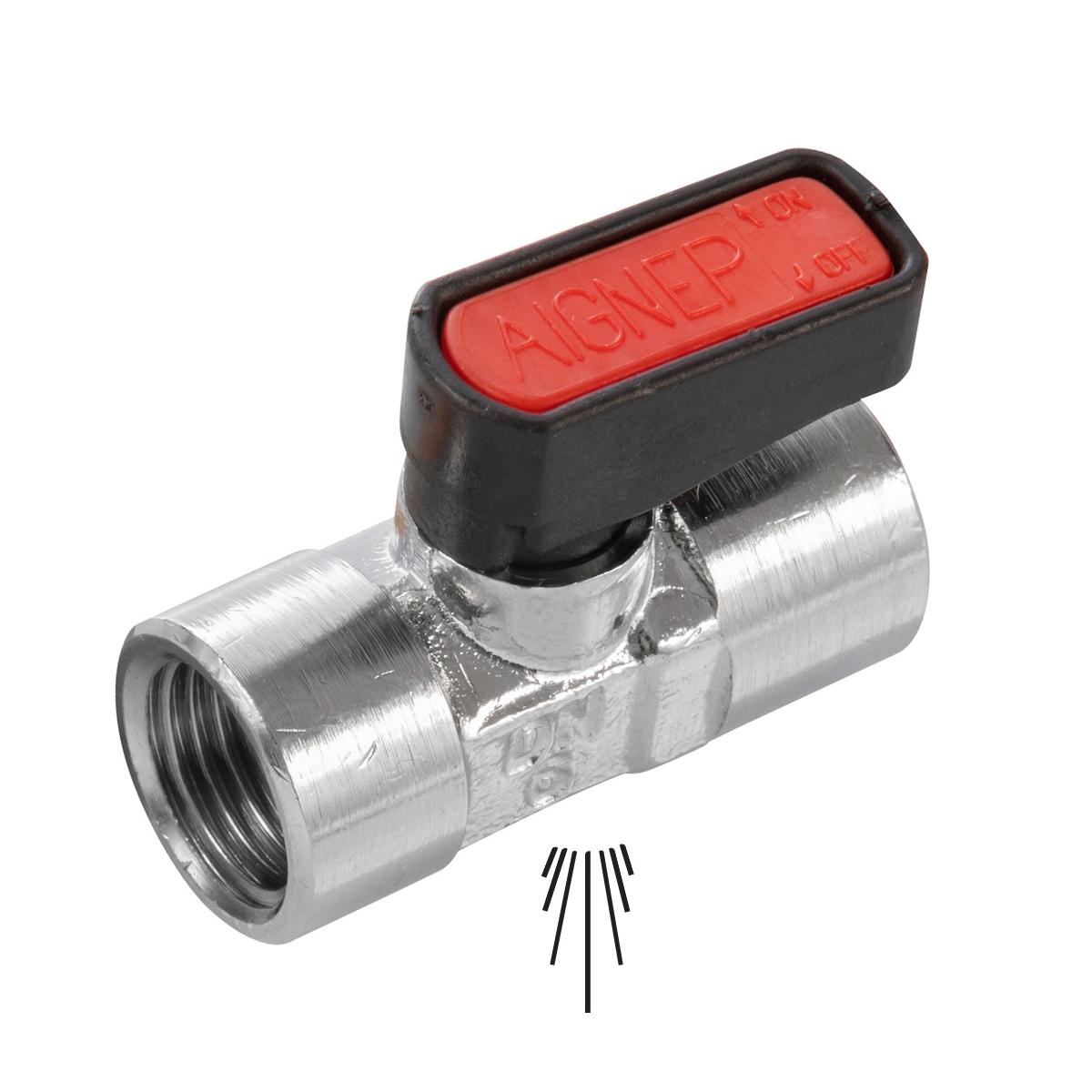

   Najważniejszy wyróżnik tych zaworów: mała dźwignia lub pokrętło, które w pozycji zamkniętej dodatkowo otwiera kanał upustowy. Dzięki temu ciśnienie (lub zalegające powietrze) w odciętym segmencie instalacji może swobodnie się wydostać, czyniąc konserwację i naprawy bezpieczniejszymi.

5. Korpus – mosiądz niklowany
   Materiał odporny na wilgoć, umiarkowane chemikalia i oleje. Niklowanie podnosi trwałość i zabezpiecza przed powierzchniowym utlenianiem.

6. Uszczelnienia – PTFE i NBR

   • PTFE (teflon) jest stosowany do uszczelniania kuli – niski współczynnik tarcia, duża odporność chemiczna.

   • NBR (kauczuk nitrylowy) odpowiada za elastyczność i doszczelnienie styków z korpusem. Dobrze znosi kontakt z olejami, wodą i większością neutralnych cieczy.

7. Kula – mosiądz chromowany
   Powierzchnia kuli pokryta warstwą chromu zwiększa jej twardość i gładkość, ograniczając zużycie i zapewniając płynne przekręcanie dźwigni.

8. Pozycja montażu
   Brak wymagań co do kierunku przepływu czy kąta montażu. Zawór można zainstalować pionowo, poziomo lub pod kątem, o ile zadba się o wygodny dostęp do dźwigni (lub pokrętła).

9. Konserwacja
   Przy standardowych warunkach (media niezbyt zanieczyszczone) zawory kulowe nie wymagają szczególnych zabiegów konserwacyjnych. Zaleca się jednak regularne sprawdzanie szczelności i stan uszczelek w aplikacjach o wysokiej intensywności użycia.

Żywotność
Zależna od warunków pracy (częstotliwość otwierania/zamykania, temperatura, agresywność medium). W typowych układach można liczyć na wiele tysięcy cykli bez utraty szczelności.

Wysoka jakość i niezawodność każdego elementu armatury przemysłowej zależy od właściwego doboru materiałów. Mini zawory kulowe z odpowietrzeniem, zaprojektowane i produkowane przez CPP PREMA, wykorzystują specjalnie wyselekcjonowane surowce, by zapewnić trwałość, szczelność oraz bezpieczeństwo użytkowania:

1. Korpus z mosiądzu niklowanego

   • Mosiądz (stop miedzi i cynku) cechuje się wysoką odpornością korozyjną w kontakcie z wodą, olejami i większością neutralnych związków.

   • Powłoka niklowa poprawia estetykę i zwiększa wytrzymałość na czynniki mechaniczne (zarysowania). Nikiel zabezpiecza też przed powstawaniem nalotów, wydłużając żywotność zaworu.

2. Kula z mosiądzu chromowanego

   • Rdzeń kuli wykonany z mosiądzu zapewnia dobry balans między wytrzymałością a wagą.

   • Pokrycie chromem (lub ewentualnie niklem) zmniejsza tarcie i chroni przed zużyciem. Gładka, twarda powierzchnia przekłada się na płynne obracanie dźwigni.

3. Uszczelnienia PTFE/NBR

   • PTFE (teflon) umieszczony przy kuli odpowiada za niskie tarcie i odporność na wysokie temperatury (do określonych granic). Z czasem nie ulega szybkiemu starzeniu, co zapewnia dobrą szczelność przez cały okres eksploatacji.

   • NBR (kauczuk nitrylowy) gwarantuje elastyczność i szczelność przy styku korpusu z innymi elementami. Znakomicie radzi sobie z olejami i wodą, co jest częste w środowiskach przemysłowych.

4. Dźwignia lub pokrętło z odpowietrzeniem

   • Zwykle tworzywo sztuczne (np. poliamid) lub lekkie metale stanowią główny materiał. Ważne, by operator mógł szybko i pewnie chwycić dźwignię oraz otworzyć/zamknąć zawór.

   • Mechanizm odpowietrzania może być zintegrowany wewnątrz korpusu. Po zamknięciu przepływu następuje otwarcie kanału odprowadzającego resztki powietrza/ciśnienia.

5. Elementy dodatkowe (uszczelki kanału odpowietrzającego)

   • Konstrukcja odpowietrzenia wymaga niewielkich uszczelek i zaworków, które otwierają się tylko w jednej, określonej pozycji dźwigni.

   • Wszystkie materiały muszą wytrzymać częste cykle pracy, uderzenia ciśnienia, a także działanie różnorodnych substancji.

6. Powłoki ochronne i kontrola jakości

   • CPP PREMA przykłada wagę do procesów galwanicznych (niklowania, chromowania) oraz do doboru elastomerów (np. właściwa twardość NBR).

   • Każdy zawór przechodzi testy ciśnieniowe, by zweryfikować szczelność oraz zgodność z deklarowanymi parametrami.

Dzięki temu mini zawory kulowe z odpowietrzeniem są trwałe i przystosowane do intensywnej eksploatacji. Producent daje użytkownikowi pewność, że w wymagających warunkach przemysłowych korpus nie ulegnie szybkiemu zużyciu, a mechanizm odpowietrzający nie zawiedzie w sytuacji awaryjnej.

Prawidłowy montaż stanowi klucz do bezawaryjnej i długotrwałej eksploatacji mini zaworów kulowych z odpowietrzeniem. Choć same zawory są niewielkie, warto przestrzegać wskazówek, aby uniknąć nieszczelności i problemów podczas konserwacji:

1. Przygotowanie miejsca

   • Wyłącz ciśnienie w instalacji. Upewnij się, że nikt przypadkowy nie włączy pompy czy sprężarki.

   • Oczyść gwintowane przyłącza z pozostałości starego uszczelnienia, brudu czy korozji.

2. Dobór uszczelnienia gwintu

   • Najczęściej stosuje się taśmę teflonową (PTFE). Nawijaj ją zgodnie z kierunkiem wkręcania, zwykle 2–3 warstwy.

   • Alternatywnie można użyć pakuł z pastą lub uszczelniacza anaerobowego – ważne, aby były kompatybilne z rodzajem medium i ciśnieniem.

3. Wkręcanie zaworu

   • Rozpocznij dokręcanie ręcznie, aby uniknąć krzywego złapania gwintu.

   • Po wyczuciu pierwszego oporu użyj klucza, dopasowanego do sześciokąta korpusu (SW). Pamiętaj, aby nie dokręcać zbyt mocno – mosiądz jest bardziej miękki niż stal.

4. Pozycja dźwigni/pokrętła

   • Zawory mini można montować w dowolnej pozycji. Zapewnij jednak miejsce na pełny ruch dźwigni (90°) i w razie potrzeby miejsce na upuszczane powietrze/medium (np. wężykiem odpływowym).

5. Test ciśnieniowy

   • Powoli przywróć ciśnienie w układzie, obserwuj miejsca łączenia, czy nie pojawia się przeciek.

   • Sprawdź funkcję odpowietrzenia: zamknij zawór i zaobserwuj, czy rzeczywiście upuszcza ciśnienie z odciętego odcinka.

6. Konserwacja

   • W razie eksploatacji w trudnych warunkach (zapylenie, wysoka wilgotność) warto okresowo przeczyścić zawór zewnętrznie.

   • Jeśli zawór jest rzadko używany, co jakiś czas przekręć go z pozycji zamkniętej w otwartą, by zapobiec ewentualnemu „zastaniu się” uszczelnień.

7. Bezpieczeństwo

   • Podczas obsługi odpowietrzania noś okulary ochronne i rękawice, zwłaszcza gdy w układzie mogą znajdować się ciecze pod wysokim ciśnieniem lub niebezpieczne substancje.

   • Upewnij się, że medium odprowadzane przy odpowietrzeniu nie zagraża ludziom ani sprzętowi w pobliżu (np. nie skieruj upustu na obszar roboczy).

8. Oznaczenie zaworu

   • W środowisku przemysłowym warto nadać każdemu zaworowi unikatowy numer lub opis jego roli (np. zawór odpowietrzenia linii A). To znacząco ułatwi pracę serwisantom.

Stosowanie powyższych kroków gwarantuje poprawny montaż i bezawaryjne działanie mini zaworów kulowych z odpowietrzeniem. Najczęstsze problemy, takie jak drobne wycieki czy utrudnione obracanie dźwigni, są zwykle skutkiem niewłaściwego dokręcenia lub zanieczyszczeń w medium.

1. Czy mini zawory kulowe z odpowietrzeniem są trudne w obsłudze?

Nie. Ich mechanizm jest prosty w użyciu: po zamknięciu dopływu medium zawór automatycznie upuszcza ciśnienie (poprzez kanał odpowietrzenia). Operator musi jedynie przekręcić dźwignię do pozycji „zamknięcia”, by rozpocząć odpowietrzenie.

2. Czy mogę regulować przepływ, ustawiając zawór w pozycji częściowo otwartej?

Te zawory są zaprojektowane głównie w układzie on/off. Pozostawienie zaworu w połowie otwarcia może skutkować przyspieszonym zużyciem uszczelnień i nie daje precyzji regulacji jak zawory dławikowe lub regulatory. Dlatego nie zaleca się stosowania ich jako elementu kontroli przepływu.

3. Czy mini zawory kulowe z odpowietrzeniem nadają się do wysokich temperatur (powyżej 100°C)?

Zwykle nie. Standardowo uszczelnienia PTFE/NBR działają optymalnie do ok. +80°C, maksymalnie do +100°C (w specyficznych warunkach). Przy wyższych temperaturach (np. powyżej 120°C) należy sięgnąć po zawory z innymi uszczelnieniami (np. FKM) lub korpusem ze stali nierdzewnej.

4. Czy mogę używać ich w instalacjach gazu ziemnego lub propan-butan (LPG)?

W takich wypadkach wymagane są specjalne atesty i dopuszczenia. Mini zawory kulowe z odpowietrzeniem są zwykle testowane dla wody, powietrza i neutralnych mediów. Przed użyciem w gazach palnych należy sprawdzić dokumentację producenta lub zastosować armaturę dedykowaną do gazu.

5. Czy odpowietrzenie działa automatycznie po zamknięciu zaworu?

Tak, w większości konstrukcji tak to przebiega. Po przekręceniu dźwigni w pozycję „off” kula odcina przepływ w głównym kanale, a jednocześnie otwiera niewielki kanał upustowy, który odprowadza resztki ciśnienia. Jednak warunki tej pracy zależą od konkretnego modelu, więc warto upewnić się w karcie katalogowej.

6. Jak często zawory należy wymieniać?

To zależy od warunków pracy i częstotliwości otwierania/zamykania. W typowych aplikacjach (np. woda czy sprężone powietrze, ciśnienie do 10–15 bar, temperatura pokojowa) potrafią służyć wiele lat bez utraty szczelności. Gdy pojawią się nieszczelności lub trudności w obracaniu dźwigni, rozważ serwis lub wymianę.

7. Co z ryzykiem zamarznięcia w zimie?

Jak każda armatura z wodą w środku, mini zawory kulowe z odpowietrzeniem mogą pęknąć przy zamarzaniu medium. Jeśli istnieje ryzyko ujemnych temperatur, należy zapewnić izolację termiczną lub całkowicie opróżnić przewody z wody (odpowietrzenie może w tym pomóc).

8. Czy nadają się do instalacji próżniowych?

Zawory kulowe nie są typowo przeznaczone do pracy pod głęboką próżnią, choć w lekkiej podciśnieniowej atmosferze mogą działać poprawnie. Zawsze jednak należy sprawdzić w dokumentacji producenta, ponieważ uszczelnienia i konstrukcja w próżni mogą zachowywać się inaczej niż pod ciśnieniem dodatnim.

9. Jak rozpoznać, że dany model posiada odpowietrzenie?

Najczęściej w oznaczeniu produktu pojawia się zapis (np. w dokumentacji) „z odpowietrzeniem” lub widoczna jest mała przedłużka / przewód upustowy. W numerze katalogowym producenta (jak np. 80.6600.1414) często pojawia się odrębna literka lub cyfra sygnalizująca funkcję odpowietrzenia.

10. Czy montaż wymaga specjalnych narzędzi?

Zwykle wystarczy klucz płaski lub nastawny. Ważne jest odpowiednie uszczelnienie gwintu (taśma PTFE lub pakuły). Nie są potrzebne dedykowane urządzenia – to właśnie prostota jest jedną z zalet mini zaworów kulowych.

11. Czy zawory są dostarczane z jakimś fabrycznym uszczelnieniem gwintów?

Najczęściej nie. Użytkownik lub monter decyduje, w jaki sposób uszczelni gwint (taśma, pasta, pakuły). Dzięki temu można dostosować rodzaj uszczelnienia do warunków pracy.

12. Jaką rolę pełni mini zawór z odpowietrzeniem przy sprężonym powietrzu?

Pozwala rozłączyć (odciąć) dopływ powietrza do narzędzia czy części linii i jednocześnie automatycznie upuścić ciśnienie, które pozostało za zaworem. Zapobiega to nagłemu wypływowi powietrza przy demontażu np. węża pneumatycznego.

13. Czy można dokupić części zamienne (np. uszczelki)?

Z reguły zawory kulowe w wersji mini są niewielkimi i dość tanimi podzespołami. Producenci częściej proponują zakup nowego egzemplarza niż naprawę. Jeśli jednak istnieje potrzeba naprawy, należy zapytać o zestawy naprawcze u dostawcy.

14. Czy zawory są dopuszczone do kontaktu z wodą pitną?

Mosiądz niklowany i uszczelnienia PTFE/NBR z reguły są akceptowalne w wielu krajach do wody pitnej. Trzeba jednak zweryfikować, czy producent posiada odpowiednie atesty (np. PZH w Polsce).
