Osłony mieszkowe / harmonijkowe tłoczysk [19]

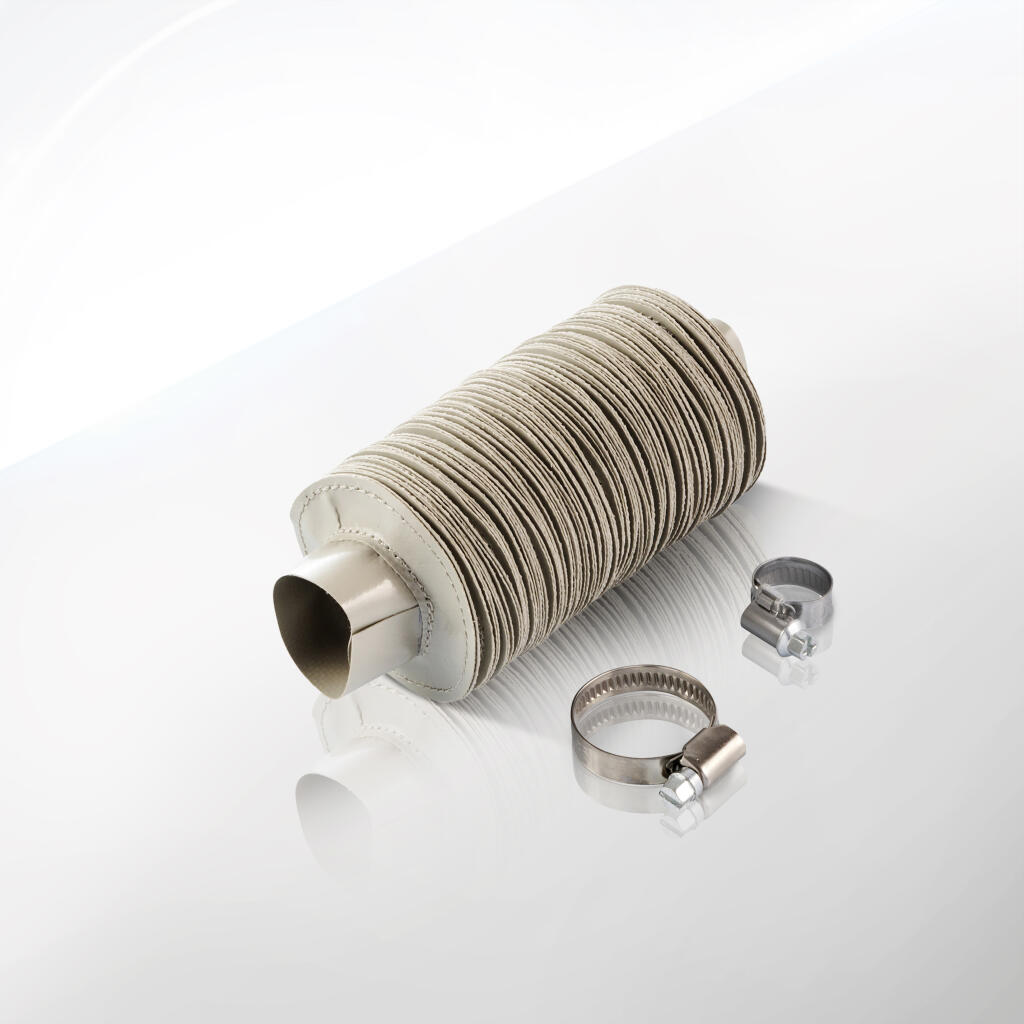

Osłony mieszkowe (harmonijkowe) do tłoczysk serii [19] firmy CPP PREMA to specjalistyczne rozwiązania zaprojektowane z myślą o ochronie wydłużonych tłoczysk siłowników pneumatycznych ISO15552 / ISO6431. Te osłony współpracują szczególnie skutecznie z siłownikami wyposażonymi w wydłużone tłoczysko do montażu dodatkowych modułów lub akcesoriów. Dzięki unikalnej konstrukcji mieszkowej (harmonijkowej) zapewniają efektywną barierę przed zanieczyszczeniami, wilgocią, pyłem czy opiłkami, które mogą wpływać na pracę i żywotność siłownika.

W niniejszej kategorii [AS]\Osłony mieszkowe / harmonijkowe tłoczysk [19]\ znajdują się produkty dedykowane rozmaitym średnicom: od D50/D63, przez D80/D100, aż po duże rozmiary D125, D160, D200 i D250 czy nawet D320. W zależności od potrzeb użytkownik może wybrać osłonę przeznaczoną do krótszych, standardowych skoków (np. 0–150 mm) lub do bardzo długich (np. sięgających 600 mm i więcej). Przykładowo, występują tu modele:

• Osłona tłoczyska do siłowników D50/63 ISO o skoku 0-150 mm tłoczysko +25 mm

• Osłona tłoczyska D50/63 ISO x 250

• Osłona tłoczyska do siłowników D80/D100 ISO o skoku 451-600 mm tłoczysko +70 mm

• KN osłona tłoczyska D125x1800 ISO do skoku 1800

• KN osłona tłoczyska D200x1750 ISO do skoku 1501-1750 mm

Każda z wymienionych pozycji została zaprojektowana tak, by ściśle przylegać do korpusu i tłoczyska siłownika, jednocześnie pozostawiając odpowiedni luz dla harmonijkowego zginania się w trakcie ruchu.

Zastosowanie osłon mieszkowych w siłownikach pneumatycznych jest kluczowe w sytuacjach, gdy sprzęt pracuje w warunkach narażających tłoczysko na uszkodzenia. Przykładem mogą być linie produkcyjne w branży spożywczej, gdzie osłona chroni przed resztkami produktów spożywczych i wilgocią. W przemyśle drzewnym czy papierniczym takie osłony efektywnie blokują przedostawanie się pyłu. W automatyce ogólnej, tam gdzie występują zanieczyszczenia typu opiłki metalowe, iskry, czy wióry, mieszek harmonijkowy zapobiega uszkodzeniom i wydłuża okresy międzyserwisowe siłownika.

Firma CPP PREMA stawia na jakość materiałów. Osłony mieszkowe [19] wytwarzane są z wytrzymałych, elastycznych tkanin i tworzyw sztucznych, które łączą odporność mechaniczną z elastycznością. Ta elastyczność jest niezwykle ważna, aby podczas zmiany pozycji siłownika, harmonijkowa część osłony mogła się składać i rozciągać bez powstawania naciągów, przetarć czy uszkodzeń. Warianty mieszków dobiera się też pod kątem dopuszczalnej temperatury pracy, kontaktu z substancjami chemicznymi czy wymagań w zakresie higieny (np. w branży spożywczej).

Każdy produkt z tej rodziny jest projektowany w sposób modularny, co ułatwia dopasowanie do siłowników o różnych skokach i średnicach. Przykładowo, Osłona tłoczyska do siłowników D80/D100 ISO o skoku 151-300 mm tłoczysko +40 mm sprawdzi się tam, gdzie siłownik ma skok roboczy w tym właśnie przedziale, a wydłużenie tłoczyska wynosi do 40 mm. Dzięki temu można precyzyjnie dobrać model osłony do konkretnej aplikacji, bez ryzyka niedopasowania mechanicznego.

Jedną z wyróżniających cech osłon mieszkowych [19] jest ich kompatybilność z siłownikami spełniającymi standard ISO15552 i ISO6431. Oznacza to, że nie ma potrzeby stosowania dodatkowych adapterów czy przejściówek. W większości przypadków wystarczy dokręcić osłonę do pokrywy siłownika oraz zamocować jej drugi koniec na tłoczysku (w strefie mocującej), co tworzy szczelną przestrzeń ochronną. Ta intuicyjność montażu przekłada się na mniejsze ryzyko błędów i szybsze wdrażanie w systemach automatyki.

Producent zadbał także o odpowiednią sztywność stref mocujących, aby zapobiec przemieszczeniom czy rotacjom osłony, które mogłyby powodować ocieranie się o elementy ruchome. W przypadku siłowników z wydłużonym tłoczyskiem [AS], szczególnie ważne jest, aby osłona nie ograniczała dodatkowego skoku i nie ulegała deformacjom podczas pracy w skrajnych pozycjach. Dlatego projektanci uwzględnili odpowiednią rezerwę długości mieszków oraz solidne pierścienie usztywniające w newralgicznych miejscach.

Korzyści płynące z zastosowania osłon mieszkowych/harmonijkowych w siłownikach pneumatycznych to przede wszystkim:

1. Zwiększona żywotność siłownika – tłoczysko i uszczelnienia nie są wystawione na bezpośrednie działanie zanieczyszczeń.

2. Mniej przestojów – rzadziej dochodzi do awarii i wycieków, więc linia produkcyjna może dłużej pracować bez przerwy.

3. Stabilna praca – ruch tłoczyska nie jest zakłócany przez cząstki stałe czy ciecze.

4. Łatwa konserwacja – zamiast czyścić całe tłoczysko i wnętrze siłownika, wystarczy kontrolować stan osłony.

5. Bezpieczeństwo – w niektórych aplikacjach (np. spożywka, farmacja) chroni się produkt lub proces przed kontaktem z elementami mechanicznymi.

Osłony mieszkowe [19] sprawdzają się nie tylko w nowo projektowanych instalacjach, ale również w modernizacjach istniejących układów. Gdy w trakcie eksploatacji okazuje się, że siłownik działa w środowisku bardziej zanieczyszczonym, niż początkowo zakładano, można dokupić i zamontować dedykowaną osłonę. Warto przy tym zwrócić uwagę na wymiary i zakres skoku, aby precyzyjnie dopasować konkretny model z listy: od minimalnych skoków rzędu 50 czy 100 mm, aż po długie, nawet powyżej 1000 mm.

Osłony mieszkowe (harmonijkowe) tłoczysk znajdują bardzo szerokie zastosowanie w różnorodnych branżach przemysłowych. Ich główną funkcją jest ochrona kluczowych elementów siłowników pneumatycznych przed negatywnym wpływem czynników zewnętrznych, takich jak pył, woda, opiłki, czy substancje chemiczne. Warto przy tym zaznaczyć, że w katalogu CPP PREMA znajduje się bogata oferta osłon przeznaczonych do siłowników ISO15552/ISO6431 o średnicach: D50/63, D80/100, D125, D160, D200, D250 oraz D320.

Branża spożywcza i przetwórstwo żywności
W halach produkcyjnych, gdzie przetwarza się żywność, utrzymanie higieny odgrywa kluczową rolę. Tłoczyska siłowników pracujących przy liniach napełniających, dozujących czy sortujących mogą mieć styczność z substancjami pochodzenia organicznego. Osłony mieszkowe chronią przed ich osadzaniem się na powierzchni tłoczyska i przedostawaniem do wnętrza siłownika. W efekcie minimalizowane jest ryzyko zanieczyszczenia końcowego produktu lub rozwoju bakterii. Przykładowo, Osłona tłoczyska do siłowników D50/63 ISO o skoku 0-150 mm z tłoczyskiem +25 mm pozwala zabezpieczyć krótkie siłowniki stosowane w maszynach do pakowania warzyw czy owoców.

Przemysł drzewny i papierniczy
W zakładach, gdzie obrabia się drewno, panuje wysokie zapylenie. Cząstki trocin, wiórów czy pyłów papierniczych mogą w krótkim czasie doprowadzić do zatarcia elementów uszczelniających w siłownikach. W takich warunkach osłona mieszkowa (harmonijkowa) jest bezcennym dodatkiem. Chroni tłoczysko przed inwazyjnym działaniem pyłów, co nie tylko przedłuża żywotność układu, ale i zapewnia płynną pracę. Produkty takie jak Osłona tłoczyska D50/63 ISO x 200 lub KN osłona tłoczyska D80/100x 400 ISO są często wybierane do maszyn stolarskich i linii produkcyjnych w papierniach.

Branża metalurgiczna i obróbka metali
W procesach toczenia, frezowania, szlifowania czy spawania wydzielają się drobne opiłki i iskry. Te zanieczyszczenia mogą niszczyć powierzchnię tłoczyska i uszczelek, prowadząc do wycieków powietrza i spadku wydajności siłownika. Dzięki osłonie mieszkowej, takie agresywne cząstki zatrzymują się z dala od wewnętrznej mechaniki siłownika. Szczególnie istotne jest to przy większych średnicach (np. D125, D160), gdzie ceny elementów zamiennych są wyższe, a przestoje bardziej kosztowne. Dlatego Osłona tłoczyska do siłowników D125 ISO o skoku 451-600 mm tłoczysko +65 mm cieszy się popularnością w automatyce ciężkiej.

Przemysł chemiczny i farmaceutyczny
Siłowniki pracujące w laboratoriach, zakładach farmaceutycznych lub reaktorach chemicznych narażone są na kontakt z substancjami żrącymi, rozpuszczalnikami i pyłami reakcyjnymi. Mieszek harmonijkowy z odpowiedniego materiału (np. powłoki z gumy odpornej na działanie związków chemicznych) zabezpiecza powierzchnię tłoczyska przed korozją i wnikaniem substancji agresywnych. Różne warianty skoków, np. od 301 do 450 mm, od 451 do 600 mm, aż po 1000 czy 1200 mm, pozwalają dostosować osłonę do siłowników stosowanych w instalacjach przemysłowych o zróżnicowanych potrzebach.

Automatyka i robotyka
W wielu zautomatyzowanych liniach montażowych, robotach przemysłowych i manipulatorach siłowniki ISO15552/ISO6431 są podstawowym elementem odpowiedzialnym za ruch. Część z nich pracuje w tempie kilkuset cykli na godzinę, co oznacza ogromne obciążenia mechaniczne i termiczne. Każde zanieczyszczenie może prowadzić do błędów w pracy robota czy szybkiego zużycia elementów uszczelniających. Osłony mieszkowe, takie jak KN osłona tłoczyska D160x1500 ISO do skoku 1251-1500 mm, stosuje się w robotach obsługujących długie dystanse w trudnych warunkach. Chronią one tłoczysko przy dłuższych skokach i dużej prędkości ruchu.

Sektor automotive
Procesy związane z produkcją samochodów, począwszy od tłoczenia karoserii, przez lakiernie, aż po montaż silników, obfitują w pyły, mgły olejowe czy agresywne środki chemiczne. Aplikacje takie jak prasy, stanowiska spawalnicze czy linie montażowe szczególnie narażają siłowniki na zanieczyszczenia. Stąd duże zapotrzebowanie na osłony mieszkowe, aby wydłużyć żywotność siłowników i zapewnić powtarzalność procesu. W przypadku dużych maszyn spawalniczych świetnie sprawdzą się modele o większych rozmiarach, np. KN osłona tłoczyska D200x1750 ISO, przystosowana do siłowników o skokach nawet powyżej 1500 mm.

Budownictwo i konstrukcje inżynieryjne
Tam, gdzie mamy styczność z betonem, cementem i pyłem kruszyw, uszkodzenia siłowników przez zanieczyszczenia to powszechny problem. Pył cementowy jest szczególnie inwazyjny. Może powodować błyskawiczne ścieranie uszczelnień, a nawet blokować ruch tłoczyska. Osłony mieszkowe stają się niezastąpione przy dużych siłownikach (D160, D200, D250), stosowanych w urządzeniach do prefabrykacji betonu czy w systemach przesuwu konstrukcji stalowych. Takie rozwiązanie przedłuża okres eksploatacji maszyn i zmniejsza ryzyko nagłych awarii.

Branża energetyczna
W elektrowniach (węglowych, gazowych, a nawet jądrowych) siłowniki pneumatyczne służą do sterowania zaworami, klapami czy zasuwami. Pył węglowy, wysoka temperatura i niekiedy agresywne chemikalia (np. w procesach oczyszczania spalin) negatywnie wpływają na tłoczyska. Mieszek harmonijkowy pozwala wyeliminować przedostawanie się tych czynników do wnętrza siłownika. Duże skoki, np. do 1000 mm czy nawet 1800 mm, wymagają specjalistycznych osłon, takich jak KN osłona tłoczyska D125x1800 ISO czy KN osłona tłoczyska D125x2150 ISO do skoku 2000–2150 mm.

Osłony mieszkowe (harmonijkowe) tłoczysk [19] od CPP PREMA zostały zaprojektowane z myślą o współpracy z siłownikami pneumatycznymi ISO15552/ISO6431 w różnych wariantach średnic i skoków. Poniższe dane techniczne określają kluczowe parametry, które warto wziąć pod uwagę przy doborze konkretnej osłony do danej aplikacji.

1. Kompatybilne średnice siłowników

• D50/63: zróżnicowane modele dla skoków 0–150 mm, 151–300 mm, 301–450 mm, 451–600 mm oraz dłuższych (nawet do 1000 mm).

• D80/100: warianty dopasowane do krótkich i średnich skoków (np. 0–150 mm, 151–300 mm) aż po duże (600, 850, 1200 mm).

• D125: osłony sięgające skoków rzędu 1800 czy 2150 mm.

• D160, D200, D250, D320: dla najbardziej wymagających aplikacji, gdzie skoki przekraczają często kilkaset milimetrów.

2. Zakres skoków
Każda osłona mieszkowa ma określony minimalny i maksymalny zakres skoku, przy którym zachowuje swoją funkcjonalność. Przykładowo, Osłona tłoczyska do siłowników D50/63 ISO o skoku 0-150 mm jest przystosowana do krótkich ruchów, podczas gdy KN osłona tłoczyska D125x1050 ISO do skoku 901–1050 mm obsłuży bardzo długi wysuw. Informacje te są kluczowe, ponieważ zbyt mocne rozciągnięcie mieszków lub ich nadmierne ściśnięcie może skutkować ich przedwczesnym zużyciem lub uszkodzeniem.

3. Materiały korpusu osłony
W zależności od modelu, osłony mieszkowe wykonywane są z różnych tkanin technicznych powlekanych tworzywem PVC, neoprenem czy gumą o dużej odporności na ścieranie. Istnieją również warianty z warstwą ochronną przeciwko substancjom chemicznym lub o podwyższonej odporności termicznej. W przemyśle spożywczym lub farmaceutycznym kluczowy bywa certyfikat zgodności z normami higienicznymi, co wiąże się z zastosowaniem odpowiednich materiałów dopuszczonych do kontaktu z daną substancją.

4. Temperatura pracy
Standardowo osłony mieszkowe pracują w zakresie od -20°C do +80°C. Istnieją jednak odmiany przystosowane do temperatur wyższych (np. +120°C) czy niższych (do -30°C), w zależności od użytych materiałów. Przy doborze należy uwzględnić warunki panujące w zakładzie – zwłaszcza jeśli siłowniki pracują w okolicach pieców, tuneli suszących, chłodni czy komór kriogenicznych.

5. Odporność na substancje chemiczne
Przemysł chemiczny i farmaceutyczny często wymaga użycia osłon o zwiększonej odporności na agresywne media. Niektóre warianty mieszków harmonijkowych posiadają powłoki z fluoropolimerów, teflonu lub innych materiałów, które zapobiegają degradacji w kontakcie z kwasami, zasadami czy rozpuszczalnikami organicznymi. W katalogu CPP PREMA można znaleźć modele przeznaczone specjalnie do takich zastosowań, co należy sprawdzić w specyfikacji produktu.

6. Konstrukcja mieszkowa
Kluczowym elementem tych osłon jest specjalna forma harmonijki, która umożliwia wielokrotne składanie i rozciąganie przy ruchu tłoczyska. W przekroju wzdłużnym widać sekwencję fałd, które muszą zachować stabilność, nie ulegając spłaszczeniu czy uszkodzeniu nawet przy setkach tysięcy cykli. Wiele modeli posiada dodatkowe pierścienie stabilizujące, co zapobiega deformacji kształtu w skrajnych położeniach.

7. Wymiary montażowe
Każda osłona mieszkowa ma określone wymiary przyłączeniowe – średnicę otworów (lub kołnierzy) do zamocowania w pokrywie siłownika i/lub na końcu tłoczyska. Często spotyka się króćce lub obejmy zaciskowe, które można dostosować do danego typu tłoczyska. Przykładowo, w opisach można trafić na frazę „KN osłona tłoczyska D80/100x 125 ISO do skoku 125 mm” oznaczającą, że montaż przewidziano dla siłowników ISO o średnicy 80/100, zaś kołnierz i obejma pasują do typowych wymiarów tych siłowników.

8. Przepuszczalność i szczelność
Osłony mieszkowe nie są zwykle całkowicie hermetyczne. Ich głównym zadaniem jest ochrona mechaniczna i ograniczenie wnikania zanieczyszczeń. W niektórych przypadkach projekt wymaga jednak pewnego poziomu ciśnieniowego odizolowania (np. w strefach inertnych). Wówczas należy sprawdzić, czy dany model osłony przewiduje takie zastosowanie lub jest kompatybilny z dodatkowymi uszczelnieniami.

W przypadku osłon mieszkowych (harmonijkowych) stosowanych do tłoczysk siłowników pneumatycznych ISO15552/ISO6431, materiał jest równie ważny jak sam projekt harmonijki. Dobrze dobrany materiał decyduje o odporności na rozdarcia, ścieranie, temperaturę, chemikalia czy warunki mechaniczne (drgania, uderzenia). Firma CPP PREMA, produkując serię osłon [19], wykorzystuje wyselekcjonowane tworzywa sztuczne i tkaniny techniczne, dostosowane do potrzeb różnych branż.

1. Tkaniny techniczne z powłoką PVC
Jednym z najpopularniejszych rozwiązań w osłonach mieszkowych jest tkanina poliestrowa powlekana PVC. Takie materiały łączą wytrzymałość mechaniczną z elastycznością, umożliwiając im pracę w temperaturach od ok. -20°C do +80°C. PVC stanowi przyzwoitą barierę dla wody i pyłów, co sprawdza się w przemyśle ogólnym i w aplikacjach, gdzie nie występują skrajne temperatury ani agresywne substancje chemiczne. Wiele modeli, np. Osłona tłoczyska D50/63 ISO x 50, bazuje właśnie na tym typie tkaniny.

2. Neopren i kauczuk syntetyczny
W bardziej wymagających aplikacjach, np. w kontakcie z olejami, smarami, chłodziwami czy mgłą olejową, stosuje się neopren. Ten rodzaj kauczuku syntetycznego jest odporny na degradację w wielu substancjach chemicznych i lepiej znosi temperatury do około +100°C. Z kolei, jeżeli potrzebna jest wyjątkowa elastyczność przy niskich temperaturach, dobiera się mieszanki z dodatkami modyfikującymi, które nie tracą swojej giętkości nawet przy -30°C.

3. Tkaniny aramidowe i wysokotemperaturowe
W gałęziach przemysłu, gdzie występują bardzo wysokie temperatury (np. okolice 150–200°C), standardowe powłoki PVC czy neopren mogą nie wystarczyć. W takich sytuacjach stosuje się tkaniny aramidowe (np. z Kevlaru) pokryte warstwami odpornymi na żar. Wprawdzie te osłony są droższe, ale zapewniają niezawodność w ekstremalnych warunkach, np. w hutach szkła, odlewniach czy przy procesach termicznych. Oczywiście, w takim wypadku trzeba sprawdzić, czy sama konstrukcja siłownika pozwala na pracę w tak wysokich temperaturach.

4. Warstwy antyadhezyjne
Niektóre aplikacje wymagają, by na powierzchni osłony nie osadzały się substancje kleiste czy lepkie. W branży spożywczej bywają to czekolada, karmel, ciasto, w branży chemicznej – żywice i lakiery, a w przemyśle drzewnym – żywica drzewna. Dlatego producenci oferują materiały z powłokami antyadhezyjnymi, dzięki którym czyszczenie osłony staje się znacznie prostsze. Podczas czyszczenia wystarczy spłukać wodą pod ciśnieniem lub przetrzeć ściereczką, a większość zanieczyszczeń po prostu spływa z powierzchni.

5. Pierścienie wzmacniające i wewnętrzne żebra
Wewnętrzna struktura mieszków harmonijkowych może być wzmocniona specjalnymi pierścieniami z tworzyw sztucznych lub stali nierdzewnej. Umieszcza się je w fałdach, aby zapewnić stabilność geometryczną przy skrajnych pozycjach siłownika. Dzięki temu mieszek nie zapada się ani nie rozciąga przesadnie w środku, zachowując równomierny kształt i chroniąc tłoczysko na całej długości. Taka konstrukcja jest istotna zwłaszcza w długich osłonach typu KN osłona tłoczyska D80/100x1200 ISO do skoku aż 1050–1200 mm, gdzie duży zakres ruchu wymaga odpowiedniego usztywnienia.

6. Uchwyty i mocowania
Poza samym materiałem mieszkowym, ważnym elementem są kołnierze (flansze) i obejmy, którymi osłonę przymocowuje się do korpusu siłownika i/lub tłoczyska. Mogą być wykonane z aluminium anodowanego, stali nierdzewnej lub stali węglowej galwanizowanej. W zależności od branży można wybrać wariant z lepszą odpornością na korozję bądź lżejszy, by nie obciążać zbytnio samego siłownika. Niektóre modele, np. do D250, potrzebują masywnych elementów mocujących, by utrzymać dużą średnicę osłony w stabilnym położeniu.

7. Przepuszczalność i wymiana powietrza
Część osłon mieszkowych jest prawie nieprzepuszczalna dla powietrza, co zapobiega zassaniu pyłów do wnętrza. Inne z kolei, zwłaszcza w aplikacjach, gdzie siłownik wykonuje bardzo szybkie skoki, mogą posiadać małe otwory wentylacyjne, pozwalające na wyrównywanie ciśnienia wewnątrz harmonijki. Bez takiego rozwiązania przy dużej prędkości wysuwu mogłoby dochodzić do efektu „balonowania” lub wręcz pęknięcia osłony. Dlatego zawsze należy dobrać model odpowiadający dynamice pracy siłownika.

8. Kolorystyka i oznaczenia
W większości przypadków osłony występują w ciemnych barwach, co maskuje zabrudzenia i ślady eksploatacji. Jednakże w przemyśle spożywczym czy farmaceutycznym można spotkać jasne lub półprzezroczyste wykończenia, by lepiej dostrzec ewentualne zanieczyszczenia. Ponadto na kołnierzach często umieszcza się oznaczenia produktu (np. „KN osłona tłoczyska D80/100x 550 ISO”), by ułatwić identyfikację podczas serwisowania i wymiany.

Montaż osłon mieszkowych (harmonijkowych) tłoczysk [19] w siłownikach ISO15552/ISO6431 z wydłużonym tłoczyskiem to proces stosunkowo prosty, niemniej jednak warto przestrzegać pewnych zasad, aby zapewnić szczelność i długą żywotność osłony. Poniższa instrukcja omawia uniwersalne wytyczne, które mogą być dostosowane do konkretnego modelu osłony i siłownika.

1. Przygotowanie miejsca i narzędzi

• Upewnij się, że obszar montażu jest czysty i wolny od luźnych zanieczyszczeń, które mogłyby dostać się do wnętrza osłony.

• Zgromadź niezbędne narzędzia: klucze imbusowe, śrubokręty, szczypce, a także ewentualnie klucze dynamometryczne, jeżeli producent rekomenduje określony moment dokręcania śrub.

• Przygotuj także środki czyszczące (np. sprężone powietrze, ściereczki), by usunąć kurz z powierzchni korpusu siłownika i tłoczyska.

2. Kontrola siłownika

• Sprawdź, czy siłownik jest w pełni sprawny, nieuszkodzony i czy tłoczysko nie nosi śladów dużego zużycia, zarysowań czy wgłębień.

• W przypadku siłowników z wydłużonym tłoczyskiem (np. +25, +40, +55 mm) upewnij się, że masz właściwy model osłony (np. do skoku 0–150 mm, 151–300 mm, 301–450 mm).

• Jeżeli siłownik jest nowy, usuń ewentualne osłony transportowe i przetestuj podstawowy ruch, aby upewnić się, że pracuje płynnie.

3. Dopasowanie osłony do tłoczyska

• Otwórz opakowanie osłony mieszkowej i zweryfikuj zgodność etykiety z zamówionym modelem (np. Osłona tłoczyska D80/100 ISO x 400).

• Sprawdź, czy w zestawie znajdują się wszystkie elementy mocujące (obejmy, kołnierze, ewentualne uszczelki).

• W wielu wypadkach producent dołącza instrukcję z rysunkiem, gdzie wskazano, którą stroną należy założyć osłonę na korpus, a którą do tłoczyska.

4. Montaż od strony korpusu

• Zazwyczaj proces zaczyna się od przytwierdzenia kołnierza osłony do przedniej lub tylnej pokrywy siłownika (w zależności od konstrukcji). Może to wymagać odkręcenia kilku śrub mocujących.

• Umieść kołnierz osłony mieszkowej na pokrywie w taki sposób, by otwory się pokrywały. Następnie dokręć śruby, pamiętając, by nie używać nadmiernej siły, która mogłaby uszkodzić gwinty.

• Sprawdź, czy osłona jest ułożona prosto i nie ma efektu skręcenia harmonijki.

5. Montaż od strony tłoczyska

• Wydłuż tłoczysko siłownika w stopniu umożliwiającym założenie obejmy lub kołnierza na drugi koniec osłony.

• Delikatnie nasuń harmonijkę na tłoczysko, starając się unikać mocnego naciągania czy ściskania fałd.

• Zamocuj obejmę do tłoczyska (lub specjalnego uchwytu). Upewnij się, że tłoczysko jest w pozycji pozwalającej na pełny skok bez nadmiernego naciągu osłony.

• Czasem konieczne jest lekkie wyregulowanie długości fałd, aby harmonijka składała się równomiernie i nie zawijała się w żadnym miejscu.

6. Test ruchu

• Podłącz sprężone powietrze do siłownika (na początek przy mniejszym ciśnieniu, np. 2–3 bar).

• Wykonaj kilka cykli ruchu, obserwując pracę osłony. Sprawdź, czy harmonijka rozciąga się i składa płynnie, nie zahacza o korpus, nie zagina się w sposób nienaturalny.

• Jeżeli zauważysz nieprawidłowości (np. fałdy osłony wchodzą w zawiasy maszyny lub dochodzi do zbyt mocnego ściskania), wyreguluj położenie obejmy na tłoczysku lub popraw kąt montażu.

7. Dokręcanie i zabezpieczenia

• Po pomyślnym teście przy niskim ciśnieniu możesz zwiększyć ciśnienie do nominalnej wartości pracy siłownika (zwykle 6–8 bar).

• Przeprowadź ponowny test, zwracając uwagę na szybkość ruchu. Przy dłuższych skokach i wysokich prędkościach pojawia się większe ryzyko „nadmuchiwania” osłony, dlatego ważne jest, by zapewnić ewentualne wentylowanie fałd (jeśli model taką opcję posiada).

• Dokręć wszystkie śruby według zaleceń producenta. Możesz użyć klucza dynamometrycznego, jeśli podano konkretne momenty obrotowe.

8. Konserwacja i regularne przeglądy

• Nawet najlepsza osłona mieszkowa wymaga przynajmniej okresowej kontroli. Sprawdzaj stan fałd, upewnij się, że nie są przedziurawione przez ostre zanieczyszczenia.

• W środowiskach silnie zabrudzonych może być konieczne delikatne czyszczenie zewnętrznej powierzchni osłony, aby uniknąć formowania się skorupy z pyłu czy tłuszczu.

• Jeśli osłona jest uszkodzona (przedarcia, pęknięcia, poluzowane obejmy), natychmiast wymień ją na nową lub napraw zgodnie z zaleceniami producenta. Zwlekanie z naprawą może doprowadzić do kosztownych awarii samego siłownika.

1. Dlaczego warto stosować osłony mieszkowe w siłownikach pneumatycznych?
   Osłony mieszkowe (harmonijkowe) chronią tłoczysko przed pyłem, brudem, wilgocią i opiłkami, co wydłuża żywotność uszczelnień i samego siłownika. Zmniejszają też ryzyko nieplanowanych przestojów i kosztownych napraw.

2. Jaką rolę pełni harmonijkowa konstrukcja osłony?
   Harmonijkowa budowa pozwala osłonie na swobodne składanie i rozciąganie podczas ruchu tłoczyska. Dzięki temu możliwy jest pełny skok siłownika, bez ryzyka usztywnienia czy uszkodzenia materiału.

3. Czy jedna osłona może pasować do kilku różnych skoków siłownika?
   Wiele osłon jest projektowanych z pewnym zakresem tolerancji. Przykładowo, Osłona tłoczyska do siłowników D50/63 ISO o skoku 0-150 mm może obsłużyć skoki np. 0–100, 0–120 i 0–150 mm. Istnieją jednak granice rozciągnięcia i ściśnięcia, dlatego kluczowe jest dobranie modelu przewidzianego dla określonego przedziału skoku.

4. Czy osłona mieszkowa zapewnia całkowitą szczelność przed płynami?
   W większości przypadków to zabezpieczenie mechaniczne i ograniczenie wnikania zanieczyszczeń, ale nie zawsze w pełni szczelne hydraulicznie. Jeśli potrzebujesz najwyższej szczelności (np. w kontakcie z cieczami pod ciśnieniem), sprawdź w specyfikacji, czy dany model osłony to umożliwia, lub skontaktuj się z producentem w celu dobrania specjalnej wersji.

5. Jakie są minimalne i maksymalne temperatury pracy osłon mieszkowych [19]?
   Standardowo jest to zakres -20°C do +80°C. Istnieją jednak wersje specjalne, które wytrzymują np. +120°C czy nawet +150°C. Warto sprawdzić, czy same siłowniki i uszczelnienia także są przystosowane do takich wartości.

6. Czy mogę zamówić osłonę mieszkową w niestandardowym rozmiarze?
   CPP PREMA oferuje szeroką gamę modeli w standardzie, ale w przypadku nietypowych wymagań można rozważyć konfigurację na zamówienie. Należy jednak liczyć się z dłuższym czasem realizacji i ewentualnie wyższym kosztem.

7. Jak dbać o osłonę podczas pracy w bardzo zapylonym środowisku?
   Regularnie sprawdzaj, czy na harmonijce nie zbiera się gruba warstwa pyłu, która może utrudniać składanie fałd. Czasem wystarczy delikatne przetarcie lub użycie sprężonego powietrza przy wyłączonej maszynie. Unikaj jednak zbyt agresywnego czyszczenia, które mogłoby uszkodzić warstwę ochronną.

8. Czy można samodzielnie naprawiać drobne uszkodzenia osłony (np. rozdarcia)?
   Niewielkie uszkodzenia można czasem załatać specjalnymi łatami i klejem do tkanin technicznych. Jednakże w poważniejszych przypadkach lub przy narażeniu na duże ciśnienie/obciążenia zdecydowanie zaleca się wymianę. Każda prowizoryczna naprawa może nie zapewnić pełnej szczelności czy wytrzymałości mechanicznej.

9. Czy montaż osłon wymaga specjalistycznych narzędzi lub wykwalifikowanego personelu?
   Najczęściej wystarczy zestaw podstawowych kluczy i śrubokrętów. Ważna jest staranność i postępowanie według instrukcji. W skomplikowanych maszynach, gdzie dostęp do siłownika jest utrudniony, warto posiłkować się pomocą doświadczonego mechanika lub automatyka.

10. Czy osłony mieszkowe wpływają na szybkość i płynność ruchu siłownika?
    Nieznacznie. Przy prawidłowym montażu i odpowiednio dobranym modelu harmonijki wpływ na ruch jest minimalny. Jeśli zauważymy opory, najczęściej przyczyną jest błędny montaż, zła długość osłony lub zanieczyszczenia pomiędzy fałdami.

11. Czy w razie uszkodzenia samej osłony muszę wymieniać cały siłownik?
    Nie. Jedną z głównych zalet rozwiązań modułowych jest to, że wymieniasz tylko uszkodzoną osłonę. To oszczędność kosztów i czasu w porównaniu do konieczności demontażu kompletnego siłownika.

12. Jakie są różnice między osłonami mieszkowymi a „teleskopowymi” (metalowymi)?
    Osłony mieszkowe wykonane są z tkanin i tworzyw, są lżejsze i bardziej elastyczne. Świetnie sprawdzają się w średnich warunkach obciążenia i gdzie wymagana jest duża elastyczność. Osłony teleskopowe (metalowe) są bardziej odporne mechanicznie, ale cięższe i droższe, wymagają też dokładniejszego montażu i mają mniej elastyczności w ruchu.

13. Czy osłona może zminimalizować ryzyko korozji tłoczyska w wilgotnym środowisku?
    Jak najbardziej. Chroni tłoczysko przed bezpośrednim kontaktem z wodą czy wilgocią, co w znacznym stopniu ogranicza tworzenie się rdzy. Warto jednak zadbać, by materiał osłony był odporny na absorpcję wilgoci i pleśń.

14. Czy w maszynach z wieloma siłownikami powinienem zakładać osłony na każdy z nich?
    Jeśli każdy z siłowników narażony jest na takie same warunki zanieczyszczeń czy wilgotności, to tak. Zachowasz w ten sposób jednolity standard ochrony całej linii produkcyjnej i zmniejszysz liczbę potencjalnych awarii.

15. W jaki sposób mogę przedłużyć żywotność osłony mieszkowej?
    Regularne czyszczenie, kontrola stanu fałd, unikanie uszkodzeń mechanicznych (np. przekłuwania ostrymi narzędziami), a także dopasowanie prędkości ruchu siłownika do specyfikacji osłony – to podstawy. Dodatkowo można unikać pracy w skrajnych temperaturach, jeśli nie jest to przewidziane w dokumentacji.

16. Czy istnieją osłony dedykowane do siłowników niestandardowych (spoza ISO)?
    CPP PREMA skupia się głównie na osłonach dla siłowników ISO, ale w niektórych przypadkach możliwe jest wykonanie modyfikacji na zamówienie. Warto przedstawić producentowi dokumentację siłownika i zapytać o możliwości dopasowania rozwiązania.

17. Jak często należy przeprowadzać przeglądy osłon mieszkowych w intensywnie użytkowanych maszynach?
    Zaleca się co najmniej raz na miesiąc kontrolować stan osłon, zwłaszcza w bardzo zapylonym środowisku. W mniej wymagających aplikacjach wystarczy co kwartał. Przy każdej rutynowej konserwacji siłownika warto też obejrzeć osłonę, czy nie ma przetarć lub rozszczelnień.

18. Czy osłona mieszkowa nadaje się do kontaktu z żywnością?
    Niektóre rodzaje tkanin posiadają atesty do kontaktu pośredniego z żywnością (FDA, EU). Trzeba jednak sprawdzić, czy dany model został wykonany z materiału certyfikowanego higienicznie. W razie potrzeby firma może doradzić odpowiednią wersję lub zaproponować pokrycie spełniające wymogi branży spożywczej.

19. Co z odpornością na promieniowanie UV?
    Jeśli siłowniki są używane na zewnątrz budynków, warto sprawdzić, czy materiał mieszkowy ma powłokę UV. Brak takiej powłoki może skutkować kruszeniem się osłony wskutek ekspozycji na słońce.
