CPP-Prema

Płyty przyłączeniowe DTE

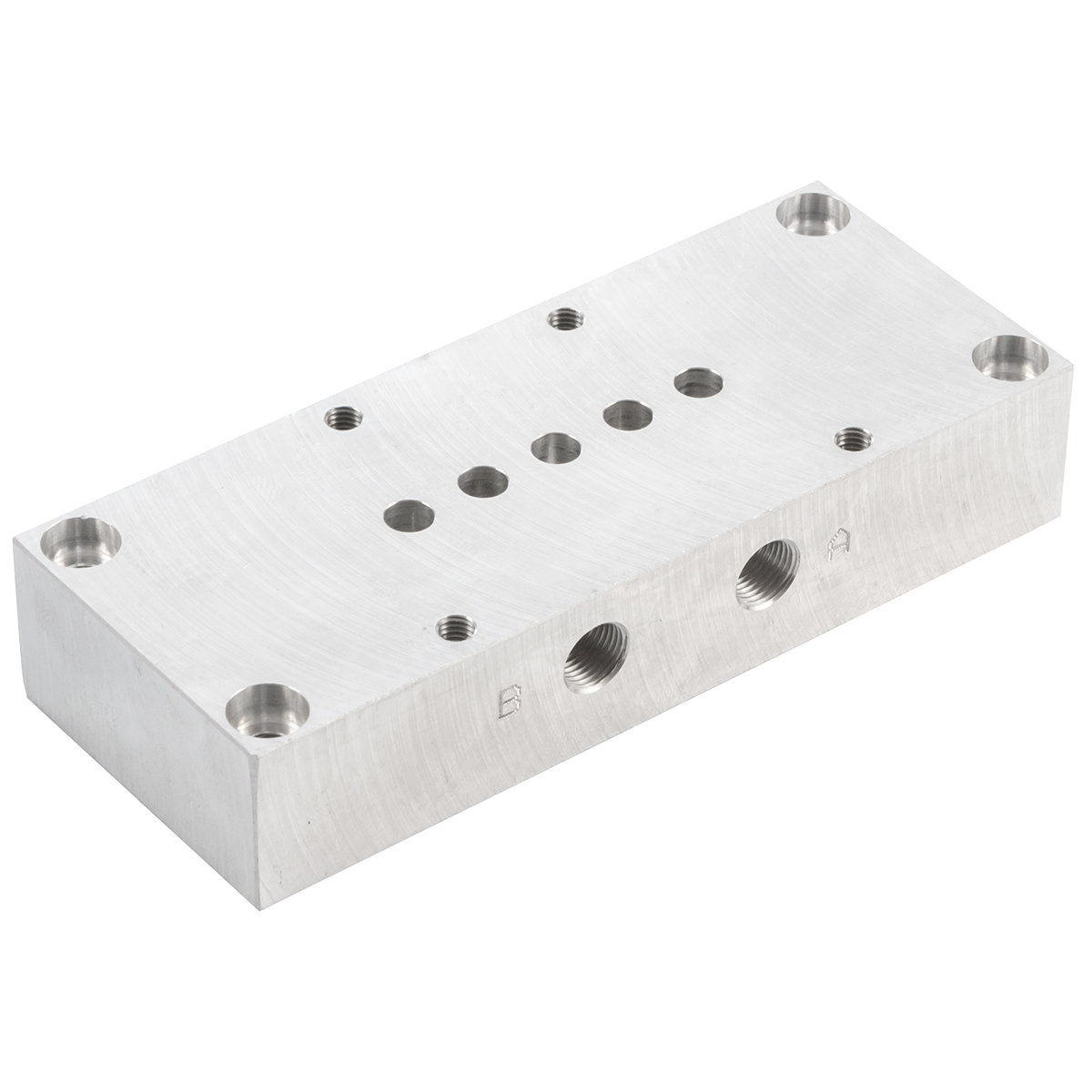

25.0102.525318

Płyta przyłączeniowa 5-drogowa G1/8 do DTE i DTM

6 szt 24 godz.
10 szt

170,00 zł netto

209,10 zł brutto

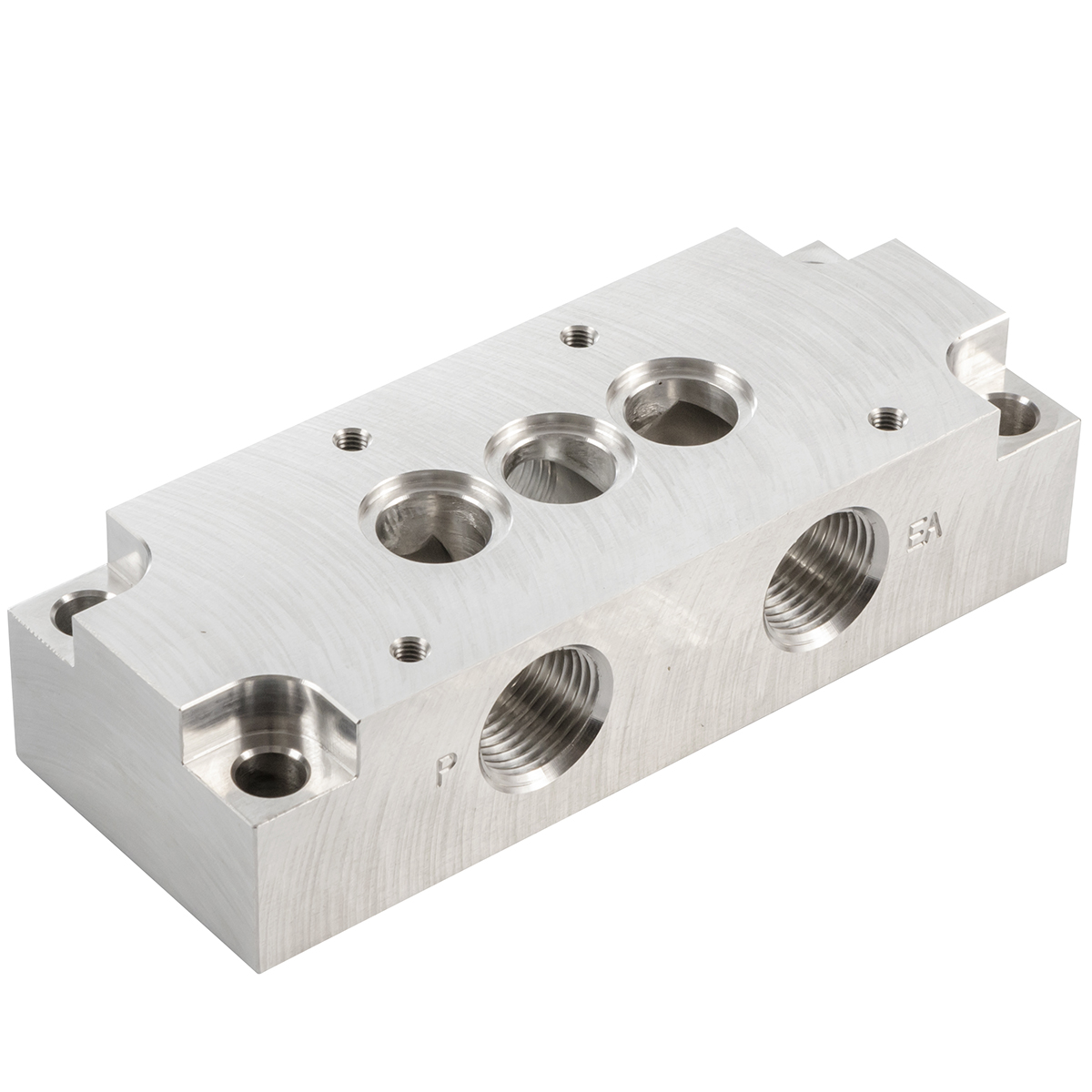

25.0101.323314

Płyta przyłączeniowa 3-drogowa G1/4 do DTE i DTM

0 szt 24 godz.
12 szt

130,00 zł netto

159,90 zł brutto

Płyty przyłączeniowe serii DTE stanowią kluczowy element oferty CPP PREMA w kategorii akcesoriów do zaworów pneumatycznych rozdzielających i elektrozaworów. Te wytrzymałe i precyzyjnie wykonane komponenty służą do montażu oraz integracji zaworów w układach sterowania sprężonym powietrzem. Oferta obejmuje zarówno płyty 3-drogowe, jak i 5-drogowe, dzięki czemu różne typy zaworów (DTE, DTM czy pokrewne) mogą zostać efektywnie przyłączone do rurociągów lub przewodów pneumatycznych z wykorzystaniem gwintów G1/8, G1/4, G3/8, G1/2 czy G3/4. Ich główne zadanie to ułatwienie montażu oraz zapewnienie maksymalnej szczelności i wygody użytkowania.

Krótko mówiąc, płyty przyłączeniowe DTE to wyspecjalizowane bazy, do których montuje się zawór pneumatyczny lub elektrozawór. W praktyce pozwalają one na uporządkowane rozprowadzenie przewodów doprowadzających powietrze (port P), jego odbiorniki (porty wyjściowe A, B itp.) czy odpowietrzenia (R, S). W modelach 3-drogowych (3/2) mamy trzy główne porty, w 5-drogowych (5/2 albo 5/3) pięć portów, co determinuje sposób pracy i liczbę potencjalnych dróg przepływu sprężonego powietrza. W związku z tym płyty występują w rozmaitych wariantach gwintów, co pozwala na łatwe dopasowanie do średnicy przewodów w instalacji. Na przykład, płyta 3-drogowa G1/2 do DTE i DTM nadaje się do większych przepływów, podczas gdy płyta 3-drogowa G1/4 lub G3/8 jest wystarczająca dla mniejszych układów.

CPP PREMA od lat specjalizuje się w produkcji i dostarczaniu akcesoriów pneumatycznych, dbając o wysoką jakość wykonania, zgodną z normami bezpieczeństwa i ergonomii pracy. Dzięki temu płyty przyłączeniowe charakteryzują się dużą odpornością na ciśnienie (nawet do 10 bar lub więcej, w zależności od modelu), a także wysoką szczelnością, tak aby uniknąć niepożądanych wycieków powietrza. Gładkie powierzchnie stykowe, odpowiednio rozmieszczone otwory montażowe i precyzyjne wykonanie gwintów sprawiają, że montaż i demontaż są szybkie, co przekłada się na krótsze przestoje w razie konieczności serwisowania układu.

W ofercie płyty przyłączeniowe 3-drogowe G1/2, G1/4, G3/4, G3/8 oraz 5-drogowe G1/4 czy G1/8 (różne wielkości: 1, 2, 4) odpowiadają na zróżnicowane potrzeby branży przemysłowej. Każdy z tych wariantów pozwala na współpracę z zaworami i elektrozaworami DTE lub DTM. Oznacza to, że niezależnie od tego, czy układ pneumatyki wymaga sterowania jedną drogą przepływu (przykładowo w najprostszych maszynach), czy zaawansowanego przełączania pięciu dróg (w systemach automatyki i linii produkcyjnych), można bez problemu znaleźć odpowiednią płytę dopasowaną zarówno do wymiarów gwintów, jak i rodzaju zaworu.

Kluczowym atutem jest modułowość – płyty przyłączeniowe można łączyć obok siebie, tworząc bloki sterowania o większej liczbie sekcji. Taka idea ma ogromną wartość przy projektowaniu maszyn, w których występuje wiele siłowników czy obwodów pneumatycznych. Zamiast montować kilkanaście oddzielnych zaworów i zastanawiać się, jak rozprowadzić przewody, można zastosować wielosekcyjną płytę przyłączeniową, która uprości instalację. W ten sposób projektant i mechanik zyskują większy ład w układzie, przyspieszają montaż i minimalizują ryzyko błędów.

W przypadku 3-drogowych płyt, nazwa bywa nieco skrócona do 3/2 (lub 3/3, jeśli takowy wariant występuje), a w 5-drogowych do 5/2 bądź 5/3. Każdy z tych wariantów różni się liczbą dostępnych portów, a co za tym idzie, przeznaczeniem. Katalogowo, płyty te opisuje się także wielkością (np. wielkość 1, 2 lub 4) – to oznacza różne rozstawy otworów i wymiary zewnętrzne, kompatybilne z danymi grupami zaworów DTE i DTM.

Dlaczego akurat płyty przyłączeniowe DTE firmy CPP PREMA są warte uwagi? Po pierwsze, wyróżniają się precyzją wykonania oraz użyciem trwałych materiałów (stopy aluminium, mosiądzu lub stali nierdzewnej w punktach newralgicznych), co pozwala im znosić warunki intensywnej eksploatacji. Po drugie, firma oferuje wsparcie techniczne oraz dokumentację, ułatwiającą prawidłowy dobór i zabudowę w maszynach. Po trzecie, modularność i różnorodność wersji gwintowych sprawiają, że płyty przyłączeniowe można łatwo dopasować do istniejącej infrastruktury.

W praktyce płyty przyłączeniowe DTE wykazują się wysoką odpornością na zjawisko korozji czy na efekty wibracji, charakterystyczne dla zakładów przemysłowych z maszynami o dużej dynamice. Dzięki temu operatorzy i działy utrzymania ruchu nie muszą obawiać się o pęknięcia czy nieszczelności powstające w krótkim czasie. Odpowiednia konstrukcja wewnętrznych kanałów minimalizuje spadki ciśnienia i dba o efektywny przepływ powietrza. W rezultacie siłowniki i inne elementy pneumatyczne otrzymują stabilne ciśnienie, co wpływa na prawidłowe działanie całej linii produkcyjnej.

Czym jeszcze charakteryzują się płyty przyłączeniowe? Otóż większość z nich posiada standaryzowane otwory montażowe, co upraszcza proces mocowania do podłoża czy do specjalnych profili konstrukcyjnych. Takie otwory gwarantują, że płyta nie przemieści się w trakcie wibracji maszyny. Ponadto płaskie powierzchnie boczne (bądź górne) pozostawiają możliwość dokręcenia ewentualnych akcesoriów (np. czujników ciśnienia). Często do płyty można zamocować również dodatkowe komponenty, takie jak złączki szybkozłączne, filtry czy reduktory ciśnieniowe – tworząc w jednym miejscu kompaktowy węzeł sterowania.

Kolejną zaletą jest to, że płyty przyłączeniowe DTE można zamawiać w różnych konfiguracjach, czasem z zabudowanymi elementami ograniczającymi przepływ (zawory dławiące) lub w wersjach, gdzie porty wylotowe wyprowadzone są z jednej strony, co ułatwia prowadzenie przewodów w korytkach kablowych i nadaje instalacji schludny wygląd. Z punktu widzenia producentów maszyn, estetyka i przejrzystość montażu mogą okazać się wręcz kluczowe przy prezentacji maszyn klientom.

CPP PREMA zadbała również o to, by płyty przyłączeniowe były kompatybilne z szeroką gamą zaworów. W praktyce oznacza to, że niezależnie od tego, czy mamy zawór DTE (sterowany ręcznie, pneumatycznie czy elektrycznie), czy też zawór DTM o zbliżonej konstrukcji, płyta oferuje znormalizowane punkty mocowania i szczelne uszczelki przy złączu zaworu. Zawory 3/2 czy 5/2 można więc w prosty sposób wymieniać, zachowując tę samą płytę – co bywa niezwykle cenne w szybko ewoluujących liniach produkcyjnych, gdzie czasami zmienia się logika sterowania, a wystarczy jedynie zamienić typ zaworu (np. z elektrycznego na pneumatyczny), bez ingerencji w samą instalację.

Płyty przyłączeniowe DTE są wykorzystywane w wielu dziedzinach przemysłu i automatyki, a ich główna funkcja polega na umożliwieniu szybkiego i bezpiecznego podłączenia zaworów pneumatycznych rozdzielających czy elektrozaworów do linii sprężonego powietrza i do odbiorników (siłowników). Każda branża przemysłowa, która stosuje elementy pneumatyczne, doceni komfort, jaki dają płyty DTE. Poniżej przedstawiamy szerokie spektrum zastosowań tych produktów.

1. Przemysł maszynowy i linie montażowe
W przemyśle maszynowym wiele urządzeń jest napędzanych sprężonym powietrzem, w tym prasy pneumatyczne, automaty spawalnicze czy linie montażowe drobnych elementów. Zawory 3-drogowe (3/2) lub 5-drogowe (5/2, 5/3) umożliwiają sterowanie ruchem siłowników. Płyty przyłączeniowe DTE, dopasowane do wielkości gwintów (np. G1/2, G3/8), odgrywają kluczową rolę w zapewnieniu szczelnych i uporządkowanych połączeń. Pozwalają także łączyć kilka zaworów w jednym bloku, co przekłada się na mniejszą liczbę węży i prostszą obsługę stanowiska.

2. Branża automotive (produkcja i testy samochodów)
Fabryki samochodów i poddostawcy komponentów motoryzacyjnych wykorzystują rozmaite układy pneumatyczne do procesów malowania, zgrzewania czy montażu elementów karoserii. Płyty przyłączeniowe DTE pozwalają zminimalizować chaos w przewodach – co bywa priorytetem w środowisku, gdzie liczy się szybka identyfikacja połączeń i bezpieczeństwo pracy. Płyty 5-drogowe z gwintem G1/4 są często stosowane w maszynach robotyzujących, bo gwarantują wystarczającą przepustowość powietrza i swobodę sterowania dwiema drogami jednocześnie.

3. Automatyka i robotyka
Zawory DTE i DTM, w połączeniu z płytami przyłączeniowymi, dominują w sektorze robotyki przemysłowej, w którym siłowniki obrotowe czy chwytaki pneumatyczne zależą od szybkich i pewnych przełączeń dróg powietrza. Wieloportowe płyty (np. 5/2) pozwalają robotom na wykonywanie złożonych ruchów, a jednocześnie upraszczają konstrukcję manipulatorów. W robotyce liczy się też kompaktowość – płyty DTE można wybrać w wielkości 2 bądź 4, aby dopasować do rozmiarów zaworów i przestrzeni montażowej w ramieniu robota.

4. Branża spożywcza
W przemyśle spożywczym płyty przyłączeniowe DTE są stosowane w układach pakowania, dozowania płynów lub transportu wewnętrznego opakowań. Wysoka szczelność i gładkość powierzchni płyt wpływa na łatwość czyszczenia, co jest kluczowe z punktu widzenia higieny. W maszynach do butelkowania napojów, zawory 3/2 i 5/2 sterują licznymi siłownikami dociskającymi butelki, a płyty – dzięki odpowiednim gwintom G1/4 czy G3/8 – ułatwiają integrację z zewnętrznymi systemami filtracji powietrza.

5. Górnictwo i energetyka
Pneumatyka jest stosunkowo bezpieczna w środowiskach zagrożonych wybuchem (o ile dobierzemy odpowiednie certyfikacje ATEX dla elektrozaworów). Płyty przyłączeniowe DTE w wariancie z trwałych stopów aluminium czy stali nierdzewnej mogą znaleźć zastosowanie w kopalniach przy systemach sterowania zaporami, windami, a także w elektrowniach do automatycznego sterowania zasuwami lub klapami powietrznymi. Płyty 3-drogowe G3/4 z dużą przepustowością pozwalają na obsługę rozwiązań, w których ciśnienie bywa niemałe, a potrzeba szybkiej reakcji zaworu.

6. Branża chemiczna i farmaceutyczna
W środowiskach, gdzie występują gazy obojętne lub niewielkie stężenia substancji chemicznych, płyty przyłączeniowe do zaworów 5-drogowych (np. G1/4 wielkości 2) mogą służyć do sterowania mieszaniem lub odcinaniem przepływu reagentów. O ile same zawory DTE/DTM muszą być przystosowane do ewentualnych wyższych wymagań odnośnie materiału uszczelek, to płyta zapewnia trwałe i łatwe w czyszczeniu przyłącze. Z punktu widzenia operatora laboratorium bądź inżyniera farmacji, kluczowe jest, aby wycieki powietrza (lub ewentualnie innego medium) były zminimalizowane – a to gwarantuje wysoka szczelność płyt DTE.

7. Systemy transportu wewnętrznego i logistyka
W centrach logistycznych i magazynach automatycznych często wykorzystuje się siłowniki pneumatyczne do sortowania paczek lub manipulowania taśmociągami. Zawory rozdzielające 3/2 mogą sterować bramkami rozdzielającymi paczki. Płyty przyłączeniowe G1/4 do DTE i DTM służą do szybkiego podpinania węży i modułów zaworów, a jednocześnie minimalizują przestrzeń potrzebną na instalację. Taka konstrukcja pozwala w razie usterki wymienić zawór w kilkanaście sekund, bez skomplikowanego odłączania wszystkich węży osobno.

8. Przemysł drzewny i meblarski
W liniach obróbczych drewna, przy okleinowaniu czy szlifowaniu, płyty przyłączeniowe DTE to doskonały sposób na sterowanie kilkoma siłownikami dociskającymi materiał. Z racji dużej ilości pyłu w tych środowiskach, ważne jest, by instalacja pneumatyczna była prosta w konserwacji i czyszczeniu. Zastosowanie jednej płyty 5-drogowej G3/8, do której przymocujemy np. cztery zawory 5/2, ogranicza liczbę nieszczelnych połączeń i chroni zawory przed uszkodzeniami mechanicznymi.

9. Maszyny rolnicze i aplikacje mobilne
Choć płyty przyłączeniowe spotyka się głównie w środowiskach stacjonarnych, to w niektórych maszynach rolniczych lub pojazdach specjalistycznych również można je znaleźć. Przykład to moduł pneumatyki w kombajnie, który automatycznie reguluje prędkość rolek czy przesiewaczy. Płyta 3/2 G1/4 może tam wspierać zawór DTE, sterując przepływem powietrza do siłownika, otwierającego lub zamykającego zsyp ziarna. Najważniejsze, by w aplikacjach mobilnych płyta cechowała się odpornością na wibracje i korozję.

10. Aplikacje laboratoryjne i prototypowe
W mniejszych laboratoriach inżynieryjnych, centrach R&D czy nawet w projektach studenckich wykorzystuje się niewielkie zawory (np. 5/2 w wielkości 1 lub 2) dla sterowania powietrzem w układach testowych. Stosując płyty przyłączeniowe, konstruktor zyskuje bardziej przejrzysty układ, w którym łatwo się zorientować, który port to wlot, a które to wyloty do siłowników. Ponadto, modułowa budowa płyt sprawia, że do prototypu można dołożyć kolejny zawór, łącząc go w jednym bloku – co wspomaga elastyczność na etapie badań.

Podsumowując, płyty przyłączeniowe DTE do zaworów 3-drogowych i 5-drogowych trafiają w gust szerokiego grona odbiorców przemysłowych. Cenią je m.in.:

  • Projektanci maszyn: za prostotę integracji i modularność.

  • Automatycy i inżynierowie sterowania: za możliwość szybkiej wymiany zaworów i klarowny układ portów.

  • Działy utrzymania ruchu: za ograniczenie usterek i łatwość serwisowania.

  • Inwestorzy: za ekonomiczne i sprawdzone rozwiązanie, które przedłuża żywotność i niezawodność całego układu.

Wybierając płyty przyłączeniowe DTE do zaworów pneumatycznych i elektrozaworów, warto przeanalizować szereg parametrów technicznych, które przesądzają o przydatności tego akcesorium w danej aplikacji. W tej części omówimy m.in. kompatybilność z gwintami, maksymalne ciśnienie pracy, dopuszczalne temperatury, materiały korpusu, a także gabaryty i sposób montażu. Zrozumienie tych aspektów umożliwi trafne dobranie płyty i uniknięcie problemów przy instalacji.

1. Gwinty przyłączeniowe
Płyty przyłączeniowe występują w wariantach 3-drogowych i 5-drogowych, a każdy z nich może mieć różne rozmiary gwintu:

  • G1/2, G1/4, G3/4, G3/8 (dla płyt 3-drogowych).

  • G1/4, G1/8, G3/8, G3/4 w różnych wielkościach (1, 2, 4) dla płyt 5-drogowych.

Rozmiar gwintu determinowany jest przez przepływ powietrza, jak również przez standardy przyjęte w danym zakładzie. Przykładowo, G1/4 jest niezwykle powszechny w mniejszych układach pneumatyki, natomiast G3/4 bywa spotykany tam, gdzie przepływ i ciśnienie są większe. Z punktu widzenia kompatybilności należy sprawdzić, czy zawór DTE bądź DTM, który chcemy zamontować, ma rozstaw otworów i porty pasujące do określonej płyty przyłączeniowej. Na ogół producent zadbał, by dopasowanie było intuicyjne – np. płyta 5-drogowa G1/4 wielkość 1 pasuje do zaworów DTE/DTM w wielkości 1.

2. Liczba portów i usytuowanie
W płytach 3-drogowych (3/2) mamy trzy porty: dopływ (P), wyjście (A) oraz odpowietrzenie (R). W modelach 5-drogowych (5/2, 5/3) – pięć portów (P, A, B, R, S). W większości przypadków płyta projektowana jest tak, aby port P znajdował się w miejscu łatwym do doprowadzenia głównej linii sprężonego powietrza, a porty A i B – odpowiednio rozmieszczone, by podłączyć przewody do siłowników czy innych odbiorników. Porty R (i S) służą do wyprowadzenia powietrza na zewnątrz (wydech), nierzadko połączone z tłumikami hałasu czy separatorami mgły olejowej. W dokumentacji każdej płyty można znaleźć schemat przestrzenny portów, dzięki czemu projektanci maszyn wiedzą, czy przewody się nie będą krzyżować w trudny do opanowania sposób.

3. Ciśnienie robocze
Płyty przyłączeniowe DTE, zależnie od materiału, akceptują ciśnienie pracy do około 10 bar (w niektórych modelach bywa i 12 bar). Taka wartość zaspokaja zapotrzebowanie większości zastosowań w przemyśle. Oczywiście sam zawór i pozostałe elementy muszą również wytrzymywać podobne ciśnienie. W przypadku bardziej wymagających aplikacji (np. w branży kolejowej, gdzie czasem spotyka się 12–14 bar), należy sprawdzić, czy dana płyta posiada odpowiednią deklarację producenta.

4. Materiały korpusu
CPP PREMA najczęściej wykorzystuje stopy aluminium i stali do wykonania płyt przyłączeniowych, a w niektórych przypadkach również mosiądz lub stopy cynku. Aluminium cechuje się małą masą, co jest ważne, gdy układ ma być instalowany na ramieniu robota lub w ciasnej przestrzeni. Z kolei stal (lub stopy na bazie stali) zapewnia większą wytrzymałość mechaniczną i odporność na wstrząsy. Powierzchnia płyty jest zazwyczaj anodowana (w przypadku aluminium) bądź pokryta powłoką antykorozyjną, co przedłuża żywotność w środowisku przemysłowym.

5. Zakres temperatur pracy
Standardowo płyty przyłączeniowe do zaworów DTE i DTM funkcjonują w temperaturach otoczenia od –10°C do +60°C. Materiały konstrukcyjne (aluminium, stal) są odporne na takie wahania, jednak kluczową rolę odgrywają uszczelki pomiędzy płytą a zaworem. Jeśli w instalacji występują temperatury odbiegające od standardu (np. w chłodniach –25°C czy w suszarniach +80°C), należy się upewnić, że płyta i uszczelki w zaworze sprostają takim warunkom. W części przypadków, do pracy w wysokich temperaturach, stosuje się uszczelnienia z FKM (Viton) lub EPDM.

6. Masa i rozstaw
Wielkość płyty rośnie w miarę wzrostu nominalnego gwintu (G1/2 czy G3/4) oraz przy zwiększaniu liczby sekcji (płyta pojedyncza, podwójna, potrójna). W dokumentacji producenta można znaleźć rysunki techniczne z wymiarami (długość, szerokość, wysokość, rozstaw śrub) oraz masę netto. Takie dane są nieocenione w trakcie projektowania maszyn, gdzie liczy się każdy centymetr i każdy kilogram. Projektant może sprawdzić, czy płyta 5-drogowa G3/8 wielkość 4 zmieści się obok innych komponentów.

7. Przepustowość
Choć płyty przyłączeniowe same w sobie nie mają zdefiniowanego współczynnika przepływu (Kv), to szerokość kanałów wewnętrznych i zastosowane przekroje mogą wpływać na minimalny spadek ciśnienia. Zwykle przyjmuje się, że płyta nie ogranicza istotnie przepływu w porównaniu do możliwości zaworu – o ile jest zgodna z zalecaną wielkością. Przykładowo, płyta 5-drogowa w wielkości 2 z gwintem G1/4 jest przeznaczona do zaworów, które obsługują przepływ do ok. 1000–1500 l/min w typowych warunkach. W razie potrzeby obsłużenia dużo większych natężeń przepływu trzeba sięgnąć po płyty w rozmiarze 4 z gwintem G3/8 bądź G1/2.

8. Montaż pojedynczy czy szeregowy
Dane techniczne zwykle podają, czy dana płyta jest zaprojektowana do montażu pojedynczego (dla jednego zaworu) czy też można łączyć kilka płyt w blok, tworząc tzw. wyspę zaworową. W wielu modelach DTE można przykręcić wspólny szynoprzewód zasilający powietrzem kilka sekcji, a płyty przewidują odpowiednie otwory przelotowe do zasilania. Ten modułowy charakter wpływa na elastyczność i pozwala budować rozległe stacje sterowania. W dokumentacji znajdziemy rysunki, pokazujące, jak należy łączyć poszczególne płyty w szeregu, by zachować szczelność i efektywny przepływ.

9. Tolerancje i normy
Płyty przyłączeniowe DTE i DTM wytwarzane przez CPP PREMA spełniają typowe normy dotyczące pneumatyki przemysłowej. W miarę możliwości standaryzuje się rozstaw śrub, wymiary portów i warunki pracy zgodnie z ISO 5599-1 (tam, gdzie ma to zastosowanie) albo z PN-EN 983 (bezpieczeństwo w pneumatyce). Dokładność wykonania sięga setnych części milimetra w kluczowych miejscach, tak aby zawory stabilnie się osadzały, a uszczelki w punkcie kontaktu nie były narażone na przesuwanie.

10. Odpowiednie uszczelnienie przy montażu
Z technicznego punktu widzenia, płyta i zawór stykają się przez płaską powierzchnię z rowkami na O-ringi, ewentualnie oring w rowku pod suwak. W instrukcjach podaje się moment dokręcania śrub, aby uniknąć zgniecenia bądź niedostatecznego docisku uszczelki. Wpływa to bezpośrednio na osiągnięcie deklarowanego ciśnienia pracy. Zbyt mocne dokręcenie może doprowadzić do mikropęknięć w korpusie płyty, a zbyt słabe – do ulotu powietrza.

Oprócz standardowych parametrów (ciśnienie, gwinty, materiały), płyty przyłączeniowe cechują się także zgodnością z pewnymi akcesoriami dodatkowymi. Możemy na przykład zastosować specjalne adaptery do manometrów, filtry, zawory zwrotne czy wkręcić tłumiki wydechu w porty R i S, aby zredukować hałas. W większości przypadków nie ma konieczności dodatkowego uszczelniania taśmą teflonową przy łączeniu płyty z zaworem – stosuje się uszczelki płaskie lub oringowe systemy. Gdy jednak chodzi o wkręcanie zewnętrznych złączy (np. nypli G1/4 do rury), można zastosować standardowe metody uszczelniania gwintów.

W płycie przyłączeniowej, podobnie jak w innych komponentach pneumatyki, wybór materiałów jest kluczowy dla osiągnięcia wysokiej trwałości, odporności na czynniki zewnętrzne i stabilności wymiarowej. Firma CPP PREMA w swoich płytach serii DTE stosuje sprawdzone tworzywa i metale, co zapewnia optymalny stosunek jakości do ceny oraz wygodę użytkowania. Poniżej przyjrzymy się, z jakich materiałów zazwyczaj wykonuje się korpus, w jaki sposób je wykańcza i czym charakteryzują się użyte uszczelki.

1. Korpus płyty z aluminium anodowanego
Jednym z najczęstszych wyborów jest aluminium. Stop aluminiowy, stosowany do odlewów bądź obróbki CNC, wyróżnia się lekkością i dobrą wytrzymałością mechaniczną w kontekście ciśnienia do 10–12 bar. Anodowanie powierzchni to proces elektrochemiczny, w wyniku którego na aluminium wytwarza się twarda warstwa tlenkowa. Taka warstwa chroni przed zarysowaniami i korozją oraz nadaje atrakcyjny wygląd (matowy lub półbłyszczący). W środowiskach przemysłowych z obecnością wilgoci, olejów czy niewielkich zanieczyszczeń, anodowana płyta spisuje się znakomicie, nie rdzewieje, a jednocześnie łatwo ją wyczyścić.

2. Płyta ze stopu stali lub stali nierdzewnej
W niektórych wersjach, szczególnie do wymagających aplikacji (np. branża spożywcza, farmaceutyczna, strefy o podwyższonej wilgotności), stosuje się stal nierdzewną. Taka płyta jest cięższa od aluminiowej, ale wykazuje większą odporność na związki chemiczne czy korozyjne działanie wody morskiej. Dotyczy to głównie sytuacji, gdy płyta narażona jest na agresywne czynniki (np. mycie maszyn roztworami alkalicznymi). Stal nierdzewna, choć droższa, przedłuża żywotność układu i zapewnia najwyższą niezawodność w ciężkich warunkach.

3. Mosiądz lub stopy cynku
Choć rzadziej, w drobniejszych wersjach płyt (np. G1/8 czy G1/4 w wielkości 1) można spotkać mosiężne elementy gwintowane lub wzmocnione stopy cynku. Mosiądz odznacza się wyjątkową odpornością na korozję i łatwość w obróbce precyzyjnej. Bywa jednak cięższy od aluminium przy podobnej wytrzymałości. Z kolei stopy cynku z powłokami antykorozyjnymi to opcja bardziej budżetowa, wystarczająca w niektórych zastosowaniach o niższym ciśnieniu roboczym.

4. Powłoki ochronne i farby
Oprócz anodowania, w niektórych modelach stosuje się malowanie proszkowe. Taka metoda pozwala na uzyskanie barwnej i gładkiej powłoki, odpornej na ścieranie i uderzenia. W maszynach, gdzie wyeksponowana jest płyta, estetyka może mieć znaczenie – stąd farby w kolorze szarym, niebieskim czy srebrnym. Warstwa lakieru jednocześnie chroni metal bazowy przed utlenianiem. Ważne, by farba nie miała miejscowych ubytków, które otworzyłyby drogę korozji w głąb metalu. CPP PREMA stara się nakładać te warstwy równomiernie, z zachowaniem tolerancji grubości, aby nie zablokować otworów gwintowanych czy rowków.

5. Uszczelnienia między płytą a zaworem
Jednym z krytycznych elementów płyty przyłączeniowej jest strefa styku z zaworem (DTE, DTM). Wykorzystuje się tu zazwyczaj uszczelki O-ring lub płaskie. Rodzaj elastomeru zależy od docelowych warunków pracy: NBR (kauczuk nitrylowy) w standardowych zastosowaniach z powietrzem smarowanym, FKM (Viton) czy EPDM w aplikacjach wyższej temperatury bądź kontaktu ze środkami czyszczącymi. Producent dołącza je w zestawie z płytą, lub zaleca oddzielne uszczelki w zależności od specyfikacji zaworu. Najważniejsze, by dobrać twardość i rozmiar tak, aby minimalizować ryzyko przecieku pomiędzy kanałami dopływowymi a wyjściowymi.

6. Śruby i tuleje dystansowe
Do zamocowania zaworu na płycie stosuje się śruby (np. M5, M6), nierzadko w zestawie z drobnymi elementami dystansowymi. Materiałem na śruby bywa stal nierdzewna (A2, A4) albo stal ocynkowana. Te drobne części muszą wytrzymać wielokrotne dokręcanie i ewentualne wibracje. Firmy stawiające na bezpieczeństwo często wybierają śruby ze stali nierdzewnej, by uniknąć rdzewienia w warunkach wilgotnych. Jest to szczególnie istotne w branży spożywczej i tam, gdzie przeprowadza się częste mycie maszyn.

7. Konstrukcja kanałów wewnętrznych
We wnętrzu płyty przyłączeniowej poprowadzone są kanały, kierujące powietrze z portu P do zaworu, a następnie z zaworu do portów A, B, R (w modelach 3-drogowych bądź 5-drogowych). Materiałem jest ten sam metal (aluminium, stal), często frezowany lub odlewany w formach. Powierzchnie kanałów powinny być gładkie, bez nadlewek czy wżerów, aby uniknąć turbulencji i spadków ciśnienia. Dobór grubości ścianek gwarantuje bezpieczeństwo przy ciśnieniu do 10 bar. Dodatkowo, wloty i wyloty są fazowane, by ułatwić wkręcanie złączek. Producent dba też o równe ułożenie gwintów, co przyśpiesza montaż i zapobiega nietrzymaniu się złączek w jednej osi.

8. Odporność na czynniki zewnętrzne
Płyty przyłączeniowe DTE mogą być narażone na kontakt ze smarami, olejami, chłodziwami czy nawet drobnymi opiłkami metalu w powietrzu. Dobór materiałów (aluminium, stal, ewentualnie mosiądz) i warstw ochronnych minimalizuje ryzyko przedwczesnej degradacji. Niektóre środowiska przemysłowe, np. w górnictwie czy w przemyśle chemicznym, mogą być ekstremalnie agresywne – wówczas warto rozważyć wersje z najwyższej klasy stali nierdzewnej albo z dodatkowymi powłokami (np. PTFE). Dobrze jest zdefiniować warunki pracy na etapie zamówienia, a producent pomoże dobrać odpowiedni wariant.

9. Certyfikaty i normy jakości
CPP PREMA zazwyczaj produkuje swoje płyty w zgodzie z normami ISO, co zapewnia powtarzalność i wysoki poziom jakości. W zależności od potrzeb klienta, firma może przedstawić certyfikaty potwierdzające zgodność materiałów z wymogami branżowymi (np. FDA w branży spożywczej, jeśli to konieczne). W standardzie oferowane modele zazwyczaj są wolne od silikonów (ważne w lakiernictwie) i nie emitują zanieczyszczeń, które mogłyby wpłynąć na jakość finalnego produktu.

Montaż płyt przyłączeniowych DTE do zaworów pneumatycznych rozdzielających może wydawać się prosty, lecz jego poprawne wykonanie zapewni bezawaryjne funkcjonowanie i wysoki poziom bezpieczeństwa. W tej sekcji przedstawiamy szczegółową instrukcję, która krok po kroku przeprowadzi przez proces montażu. Krótkie zdania i tryb strony czynnej ułatwią zrozumienie zagadnienia.

  1. Przygotowanie stanowiska i narzędzi

    • Upewnij się, że wyłączyłeś zasilanie sprężonym powietrzem w całym układzie. Nie dopuszczaj do pracy przy układzie pod ciśnieniem.

    • Zgromadź klucze nasadowe, płaskie, imbusowe, śrubokręty krzyżowe lub płaskie (w zależności od typu śrub).

    • Sprawdź, czy masz odpowiednie złączki pneumatyczne (np. gwint G1/4, G3/8) i przewody, zgodne z wymaganiami projektu.

  2. Identyfikacja płyty i zaworu

    • Odczytaj z dokumentacji model płyty (np. 5-drogowa G1/4 wielkość 2). Zobacz, do jakiej serii zaworów jest dedykowana (DTE, DTM, konkretny rozmiar).

    • Upewnij się, że zawór, który zamierzasz osadzić, posiada pasujący rozstaw otworów i te same parametry gwintów portów.

    • Zidentyfikuj porty na płycie: P (dopływ), A, B (wyjścia), R, S (wydechy). Zwykle są one oznaczone grawerunkiem lub nadrukiem.

  3. Montaż płyty w układzie

    • Zamocuj płytę na ramie maszyny bądź na listwie montażowej. Skorzystaj z otworów mocujących, rozmieszczonych strategicznie w narożnikach płyty lub w jej środku (zależnie od modelu).

    • Dokładnie wypoziomuj płytę, jeżeli to istotne dla dalszej rozbudowy instalacji. Często pomocne jest posiadanie specjalnych dystansów czy śrub z łbem stożkowym.

    • Nie dokręcaj śrub do oporu – zostaw odrobinę luzu, aby mieć możliwość niewielkiej korekty pozycji w dalszych krokach.

  4. Przygotowanie zaworu do montażu

    • Sprawdź, czy w zestawie z zaworem lub z płytą są dołączone uszczelki (O-ringi), które uszczelnią połączenie między zaworem a płytą.

    • Upewnij się, że powierzchnia styku na spodzie zaworu jest czysta, wolna od opiłków czy śladów oleju.

    • Zlokalizuj otwory śrubowe i kołki ustalające w zaworze. W niektórych modelach DTE znajdują się one w ściśle zdefiniowanych miejscach, które muszą zgrać się z płyty.

  5. Osadzenie zaworu na płycie

    • Delikatnie nałóż zawór na płytę, zwracając uwagę, by O-ringi nie wypadały z rowków. Jeżeli modele używają oringów w płycie, sprawdź, czy idealnie trafiają one w gniazda w zaworze.

    • Jeśli występują kołki ustalające, dopilnuj, by weszły w odpowiednie otwory w zaworze. Powinno to wykluczyć jakiekolwiek przesunięcie w bok.

    • Śruby mocujące (najczęściej 4 sztuki) przykręć wstępnie, krzyżowo. Zacznij od lekkiego dokręcenia, kontrolując, czy zawór równo przylega do płyty.

  6. Dokręcenie z właściwym momentem

    • Po wstępnym ustawieniu dokonaj finalnego dokręcenia śrub. Zazwyczaj instrukcja producenta zawiera sugerowany moment (np. 3–5 Nm przy śrubach M5). Przekręcanie zbyt mocno może zgnieść uszczelki i spowodować deformację gwintów.

    • Stosuj podejście krzyżowe: zacznij od śruby w lewym górnym rogu, potem w prawym dolnym, następnie prawy górny i na końcu lewy dolny.

    • Jeżeli płyta jest większa i posiada więcej śrub, zawsze dokręcaj je w sekwencji, by uzyskać równomierny nacisk.

  7. Podłączenie przewodów pneumatycznych

    • Wkręć złączki (nyple, szybkozłącza, kolanka) w porty płyty (P, A, B, R, S). Zastosuj taśmę teflonową lub inny środek uszczelniający gwinty, o ile producent to zaleca. Nie przesadzaj z ilością, by nie zapchać kanału wewnętrznego.

    • Doprowadź główne zasilanie powietrza do portu P, a przewody do siłowników do portów A i B (w zaworach 5-drogowych). Porty R i S wyprowadź do tłumików wydechu lub do kolektora wydechowego.

    • Sprawdź, czy węże nie zaginają się i mają odpowiedni promień gięcia. Zapewnij, żeby nie kolidowały z innymi elementami maszyny.

  8. Sprawdzenie szczelności

    • Włącz zasilanie pneumatyczne, jednak zacznij od niskiego ciśnienia (np. 1–2 bar). Zbadaj ewentualne nieszczelności za pomocą wody z mydłem lub elektronicznego wykrywacza ulotów.

    • Jeżeli test wykazuje pełną szczelność, stopniowo zwiększaj ciśnienie do nominalnego (np. 6–8 bar). Nadal obserwuj ewentualne bąbelki powietrza.

    • Skontroluj, czy zawór poprawnie przełącza porty (sterowanie cewką elektryczną, dźwignią ręczną czy sygnałem pneumatycznym). Jeśli wszystko pracuje cicho, a nie słychać nieszczelności, oznacza to sukces montażu.

  9. Zabezpieczenie i konserwacja

    • W razie potrzeby użyj opasek do uporządkowania przewodów wokół płyty. Upewnij się, że nie ulegną przetarciu przy ruchach maszyny.

    • Zanotuj w dokumentacji wewnętrznej, że płyta przyłączeniowa DTE została zamontowana wraz z określonym zaworem. Ułatwi to późniejsze serwisowanie.

    • Okresowo (np. co 6 miesięcy) sprawdzaj moment dokręcenia śrub i czy na złączkach nie pojawiają się mikrowycieki. Niewielkie dokręcenie zazwyczaj eliminuje drobne problemy, które mogą wystąpić w wyniku wibracji maszyn.

Poniżej znajduje się zbiór najczęściej zadawanych pytań, dotyczących płyt przyłączeniowych DTE dla zaworów i elektrozaworów pneumatycznych. Odpowiedzi zostały sformułowane tak, aby były możliwie jasne i zwięzłe, a jednocześnie rozwiewały kluczowe wątpliwości projektantów, monterów oraz działów utrzymania ruchu.

  1. Czym płyta przyłączeniowa różni się od zwykłego montażu zaworu na przewodach?
    Płyta przyłączeniowa umożliwia zainstalowanie zaworu bezpośrednio na przygotowanej bazie, zamiast wkręcania go w kilka oddzielnych złączy rurowych. Pozwala to zaoszczędzić czas i miejsce, zwiększa szczelność (mniej punktów potencjalnych wycieków) i ułatwia wymianę zaworów. Dodatkowo porządkuje przewody, bo wszystkie porty zlokalizowane są na jednej płaszczyźnie.

  2. Czy można łączyć kilka płyt w jeden blok?
    Tak, w wielu modelach DTE istnieje opcja tworzenia bloków sterowania. Należy sprawdzić, czy płyta przyłączeniowa posiada dedykowane otwory i kanały przelotowe. Wówczas można ułożyć kilka płyt obok siebie i uzyskać swego rodzaju wyspę zaworową, zasilaną jedną główną linią sprężonego powietrza.

  3. Co w sytuacji, gdy chcę wymienić tylko zawór, nie dotykając płyty?
    To jest jedna z głównych zalet tego rozwiązania. Wystarczy odkręcić śruby mocujące zawór do płyty, a płyta zostaje w maszynie wraz z przyłączonymi przewodami. Nowy zawór (tego samego typu i wymiarów) montujesz w to samo miejsce i gotowe. Szybko i bez konieczności rozpinania węży.

  4. Jak dobrać rozmiar płyty przyłączeniowej do zaworu?
    Po pierwsze sprawdź, z jaką wielkością DTE (1, 2 czy 4) masz do czynienia. Po drugie – jakim gwintem wejściowym i wyjściowym dysponuje zawór. Informacje te są w karcie katalogowej zaworu. Następnie wybierz płytę przyłączeniową z taką samą liczbą portów (3-drogową bądź 5-drogową) oraz właściwym gwintem (np. G1/4, G3/8). Dokumentacja firmy CPP PREMA podaje tablice zgodności, co dodatkowo ułatwia sprawę.

  5. Czy płyty pasują również do zaworów innych producentów?
    Oficjalnie zaprojektowano je do zaworów DTE i DTM od CPP PREMA. Możliwe, że inny producent oferuje zbliżony układ portów i rozstaw śrub, niemniej nie ma gwarancji pełnej kompatybilności. Jeśli zależy ci na montażu zaworu innej marki, trzeba porównać rysunki techniczne lub skonsultować się z działem technicznym.

  6. Czy jest jakaś różnica pomiędzy płytą do zaworu 3/2 a płytą do zaworu 3/3?
    Najczęściej płyta 3-drogowa ma takie same porty i sposób montażu, ale różnica może tkwić w kanale zwrotnym (odpowietrzeniu) lub w blokadzie pośredniej. Należy sięgnąć do karty produktu i zobaczyć, czy płyta 3/2 i 3/3 są w jednej rodzinie, czy występują osobno.

  7. Jak trwałe są płyty w intensywnie wibrujących maszynach?
    Płyty przyłączeniowe DTE z aluminium bądź stali mają solidną konstrukcję. O ile montaż jest poprawny (odpowiednie dokręcenie, ewentualne zastosowanie podkładek sprężystych), wibracje raczej nie powodują uszkodzeń. Jedynie w skrajnych przypadkach drgania wysokiej amplitudy mogą poluzować śruby – stąd warto regularnie sprawdzać i dokręcać. Te płyty są przystosowane do warunków przemysłowych, więc takie sytuacje są rzadkie.

  8. Jakie są typowe temperatury robocze?
    Płyty z aluminium lub stali wytrzymują standardowe temperatury (od –10°C do +60°C). Przy wyższych temperaturach, np. w suszarniach, kluczowe stają się uszczelki zaworów. Jeżeli zawór został przygotowany na 120°C, płyta również nie powinna sprawiać problemów – zwykle metal radzi sobie dobrze z temperaturą do ~120°C. W przypadku wątpliwości poproś producenta o parametry danej płyty.

  9. Czy jest możliwy montaż płyty w orientacji pionowej?
    Tak, płyty można montować w dowolnej orientacji. Ważne, by zapewnić łatwy dostęp do portów (P, A, B, R, S) i ich czytelne oznaczenie. Często montaż pionowy bywa stosowany w szafach sterowniczych, gdzie minimalizuje się zajęcie miejsca na dnie. Niektóre modele mają dedykowane otwory do pionowego montażu na profilach.

  10. Co w razie nieszczelności między zaworem a płytą?
    Sprawdź, czy O-ringi są dobrej jakości i czy nie uległy uszkodzeniu w trakcie montażu. Czasem wystarczy oczyścić rowki i wymienić uszczelki. Skontroluj też, czy powierzchnie styku nie mają zadrapań. Właściwe dokręcenie śrub (z odpowiednim momentem) to klucz – zbyt duża siła może spowodować wgniecenie uszczelki i nieszczelności.

  11. Jakie ciśnienie maksymalne jest bezpieczne?
    Zazwyczaj to 10 bar (lub 12 bar w niektórych modelach). Producent z reguły określa dopuszczalne ciśnienie nominalne i chwilowe (tzw. ciśnienie szczytowe). Przekraczanie tych wartości może spowodować deformację kanałów czy złącza. Lepiej zachować pewien margines i nie używać płyty w warunkach skrajnych przez długi czas.

  12. Czy płyty wspierają 5/3, czyli zawory z pozycją środkową?
    Tak, jeśli płyta jest 5-drogowa i dedykowana do 5/3, to wewnętrzna konstrukcja uwzględnia trzy możliwe pozycje suwaka (zaślepienie obu wylotów, otwarcie wylotów itp.). Ważne, by dany zawór DTE/DTM również był oznaczony jako 5/3. W innym przypadku zestaw (płyta + zawór) nie będzie w pełni wykorzystywał potencjału trzeciej pozycji.

  13. Czy muszę stosować jakieś specjalne środki chemiczne do czyszczenia płyty?
    Zwykle wystarczy łagodny detergent i woda, ewentualnie sprężone powietrze do wydmuchiwania zabrudzeń. W branżach, gdzie używa się silnych środków (np. CIP w spożywce), sprawdź, czy powłoka anodowana lub stal nierdzewna jest odporna na dany środek chemiczny. Unikaj agresywnych rozpuszczalników, chyba że producent potwierdził zgodność z nimi.

  14. Jak rozwiązać kwestię głośnego wydechu powietrza z portu R/S?
    Można zaopatrzyć się w tłumiki wydechu lub filtr-tłumiki, wkręcając je w porty R i S na płycie przyłączeniowej. To popularne akcesorium obniża hałas, a ponadto wyłapuje cząstki oleju czy zanieczyszczeń. Montaż jest zwykle prosty, wystarczy gwint zewnętrzny dopasowany do portu.

  15. Co z wibracjami przy krawędziach płyty?
    Jeśli masz obawy co do drgań, możesz zastosować amortyzatory gumowe między płytą a konstrukcją maszyny. Niektóre firmy oferują elastyczne mocowania, które ograniczają przenoszenie drgań na płytę i odwrotnie. To przydatne zwłaszcza w maszynach o dużej dynamice ruchu.

  16. Czy można rozbudowywać instalację w przyszłości?
    Tak, to jedna z najważniejszych zalet płyty. Jeśli przewidziano wolne pozycje montażowe lub możliwość dołączenia kolejnych segmentów, wystarczy dokręcić dodatkowy moduł. Możesz wówczas zamontować nowy zawór, by dodać kolejną funkcję (np. sterowanie nowym siłownikiem).

  17. Jak szybko mogę wymienić zawór, jeśli jest zamontowany na płycie?
    Z reguły wystarczy odkręcić kilka śrub – to trwa krótką chwilę, nie trzeba demontować samej płyty czy rozłączać wszystkich przewodów. Po wymianie zaworu na inny egzemplarz (np. w razie awarii cewki) montaż jest równie szybki, bo płyta ma zawsze te same porty i rowki uszczelniające.

  18. Czy istnieją płyty przyłączeniowe z wskaźnikami ciśnienia?
    Bywają rozwiązania, w których zintegrowano manometry na płycie, ale to zależy od producenta i modelu. Standardowo do portu P lub pilotowego można podłączyć manometr zewnętrzny. Jeżeli jednak zależy ci na wbudowanych wskaźnikach, należy zapytać o wersje specjalne lub samodzielnie zainstalować manometr w wolnym porcie.

  19. Czy płyty można naprawić, jeśli ulegną uszkodzeniu mechanicznemu?
    Zazwyczaj uszkodzenie mechaniczne (pęknięcie kanału, zerwany gwint) bywa trudne do naprawy. W praktyce w takiej sytuacji warto kupić nową płytę przyłączeniową. Naprawa mogłaby podważać bezpieczeństwo i szczelność. Dotyczy to zwłaszcza aluminium, które po pęknięciu jest trudne w spawaniu czy klejeniu w sposób gwarantujący parametry fabryczne.

  20. Jakie są główne powody, by wybrać płyty przyłączeniowe DTE CPP PREMA?

  • Sprawdzona jakość: producent z renomą, działający od lat w sektorze pneumatyki.

  • Różnorodność: dostępne modele 3-drogowe, 5-drogowe, różne gwinty i wielkości.

  • Modułowość: możliwość tworzenia bloków sterowania, co upraszcza organizację przewodów.

  • Ergonomia: szybki montaż, prosta wymiana zaworów w razie awarii.

  • Trwałość: wysokiej klasy stopy aluminium lub stali, zabezpieczone przed korozją.
