Płyty przyłączeniowe DTP

Płyty przyłączeniowe DTP to zaawansowane komponenty, które firma CPP PREMA zaprojektowała z myślą o łatwiejszym i efektywniejszym łączeniu zaworów pneumatycznych. Występują w różnych wariantach i rozmiarach, co pozwala dopasować je do szerokiej gamy zaworów DTP. Każdy model płyty ma określony typ gwintu (np. G1/2, G1/4, G3/4, G1), a także liczbę dróg (3‑drogowe lub 5‑drogowe). Niektóre warianty oferują dodatkowo opcję bloków płytowych o wielkościach 2 lub 3, co umożliwia montaż kilku zaworów jednocześnie.

Seria DTP obejmuje m.in. następujące modele:

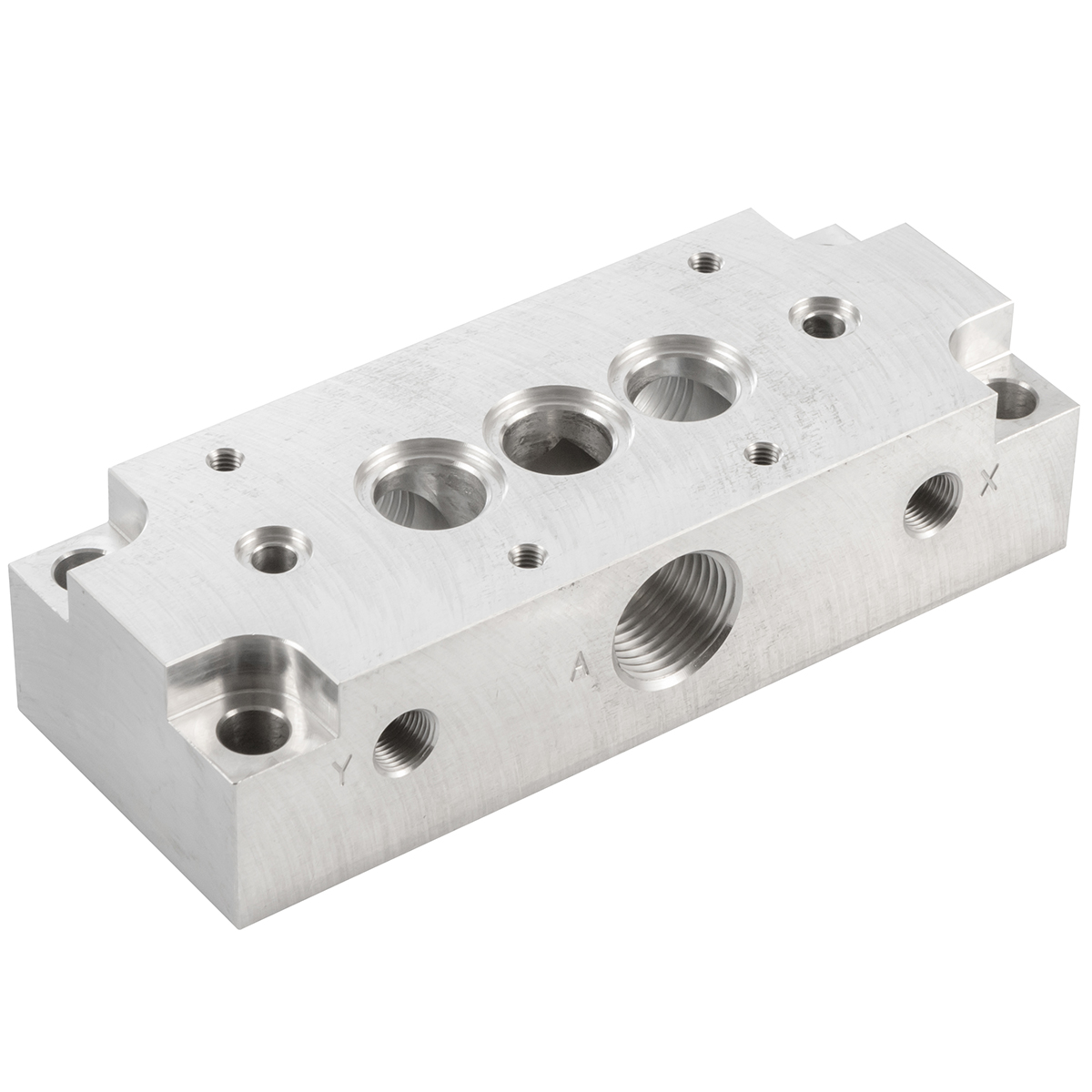

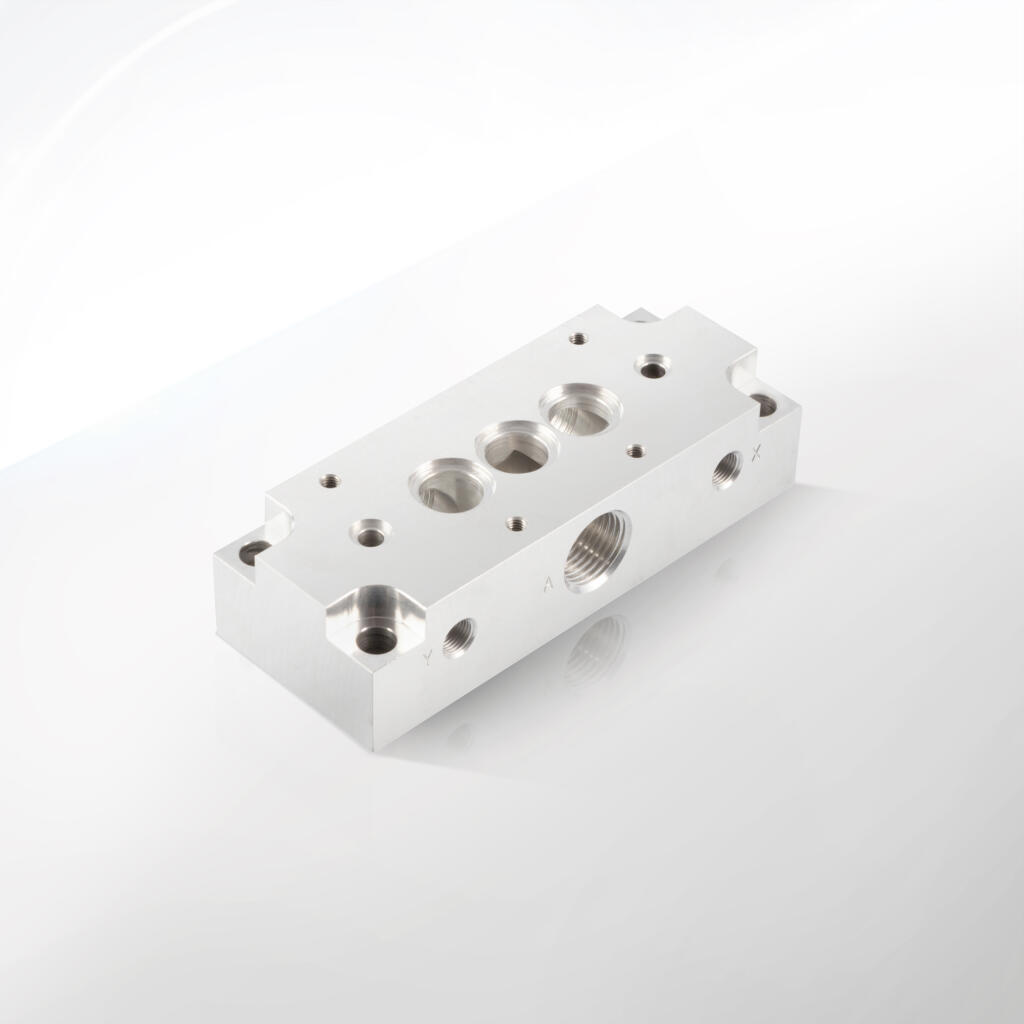

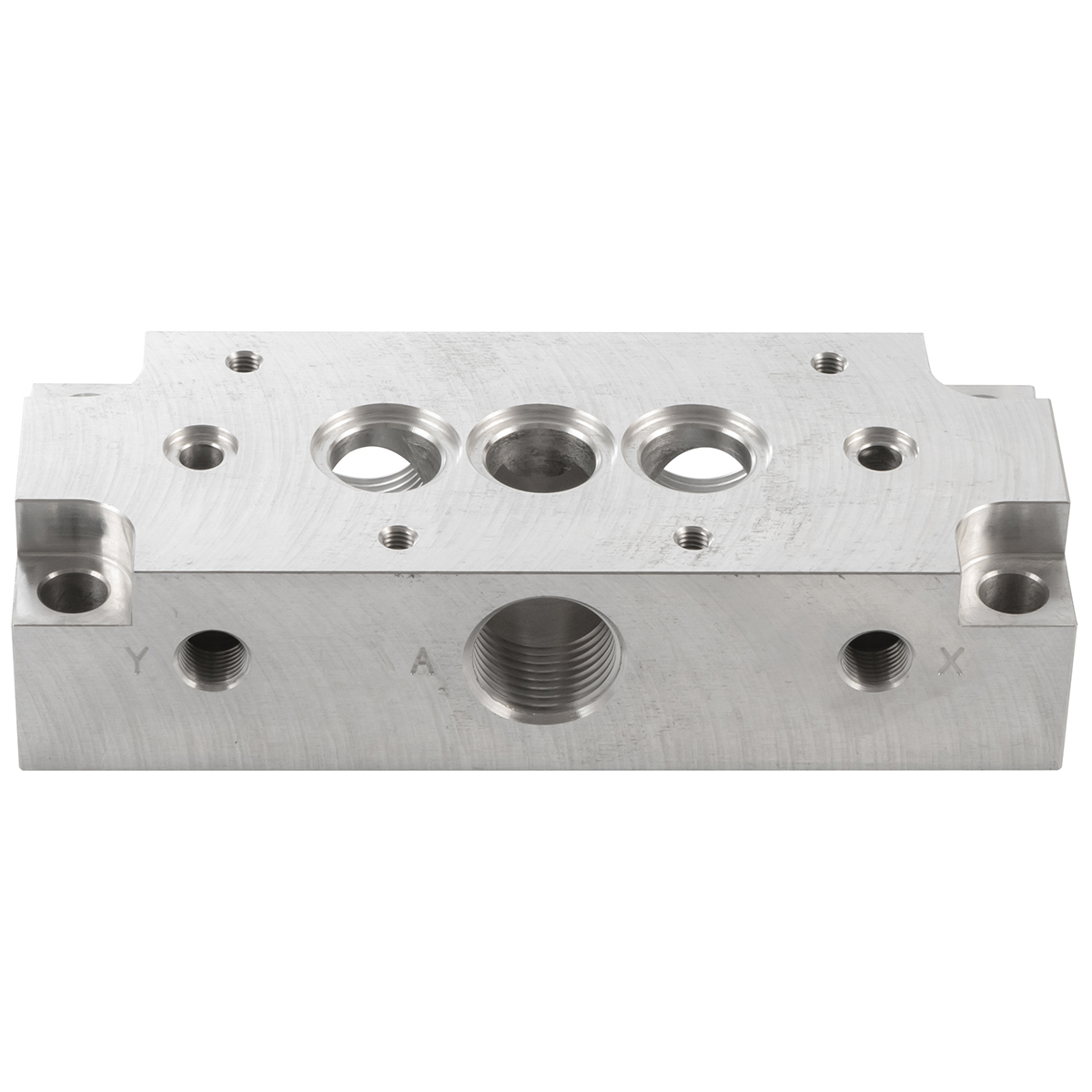

• Płyta przyłączeniowa 3‑drogowa G1/2 do DTP

• Płyta przyłączeniowa 3‑drogowa G1/4 do DTP

• Płyta przyłączeniowa 3‑drogowa G3/4 do DTP

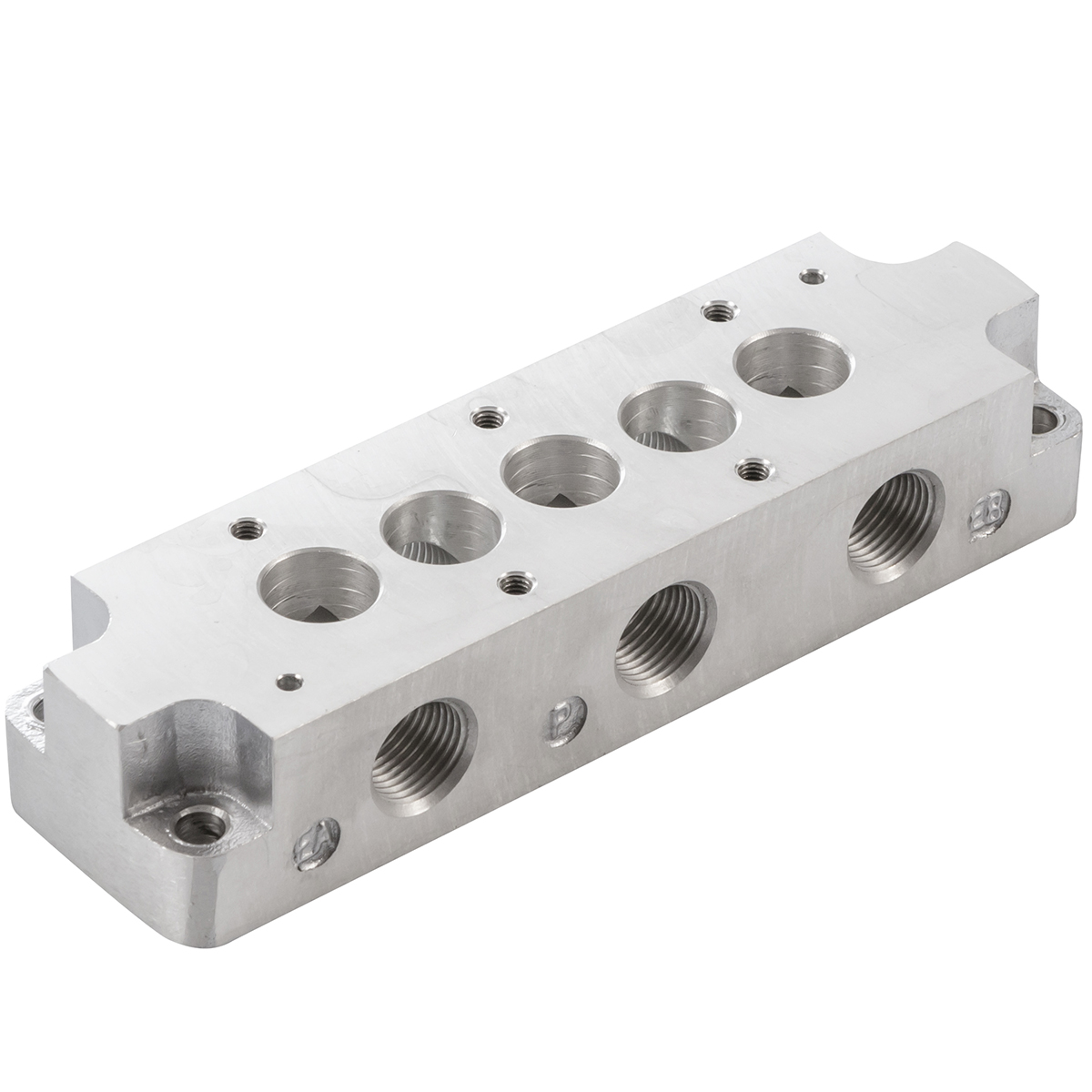

• Płyta przyłączeniowa 5‑drogowa G1/2 do DTP

• Płyta przyłączeniowa 5‑drogowa G1/4 do DTP

• Płyta przyłączeniowa 5‑drogowa G1/8 do DTP

• Płyta przyłączeniowa 5‑drogowa G3/4 do DTP

• Płyta przyłączeniowa 5‑drogowa G3/8 do DTP

• Płyta przyłączeniowa 5‑drogowa G1 do DTP

• Płyta przyłączeniowa 5‑drogowa G3/8 (ISO) do DTP, DTE wielkość 3

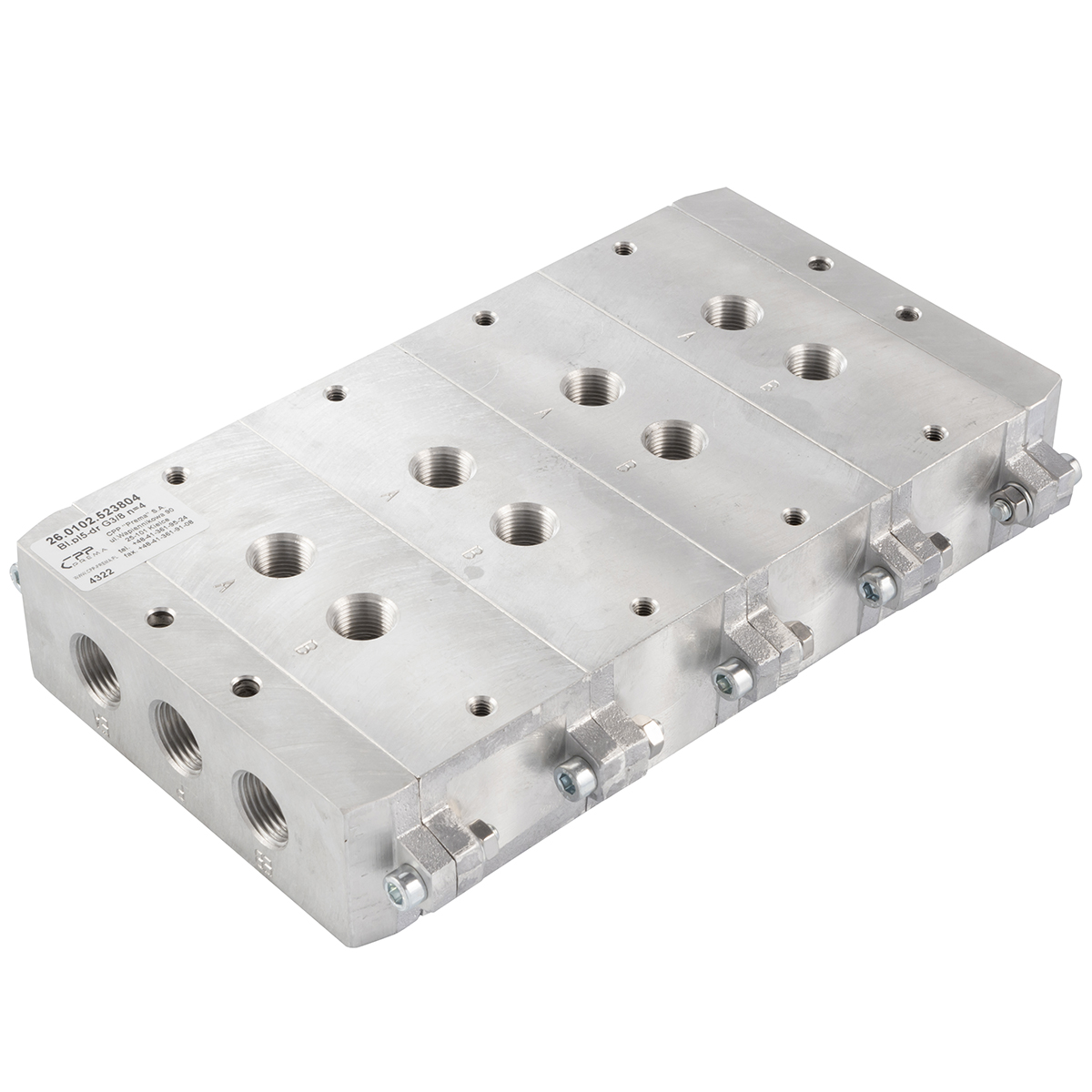

• Blok płytowy przyłączeniowy 5‑drogowy G1/4 n‑2 wielkość 2 do zaworów DTP

• Blok płytowy przyłączeniowy 5‑drogowy G1/4 n‑2 wielkość 3 do zaworów DTP

• Blok płytowy przyłączeniowy 5‑drogowy G3/8 n‑2 wielkość 2 do zaworów DTP

• Blok płytowy przyłączeniowy 5‑drogowy G3/8 n‑3 wielkość 2 do zaworów DTP

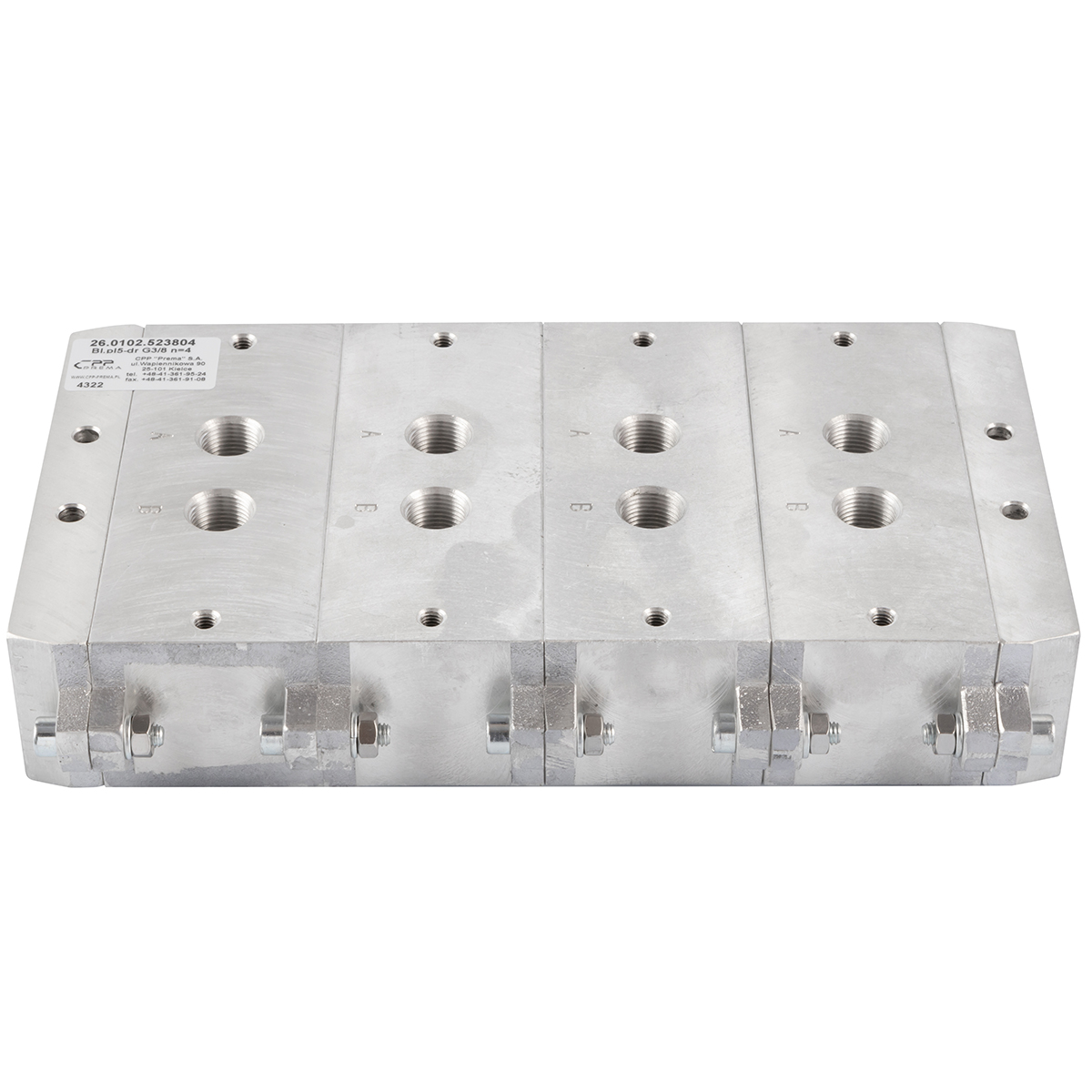

• Blok płytowy przyłączeniowy 5‑drogowy G3/8 n‑4 wielkość 2 do zaworów DTP

• Blok płytowy przyłączeniowy 5‑drogowy G3/8 n‑7 wielkość 2 do zaworów DTP

• Blok płytowy przyłączeniowy 5‑drogowy G3/8 n‑8 wielkość 2 do zaworów DTP

• Blok płytowy przyłączeniowy 5‑drogowy G3/8 n‑14 wielkość 2 do zaworów DTP

Firma CPP PREMA zaprojektowała te płyty przyłączeniowe, by zminimalizować chaos w instalacjach pneumatycznych. Bez nich należałoby prowadzić oddzielne węże dla każdego zaworu, co nie tylko zwiększa liczbę potencjalnych punktów nieszczelności, lecz także utrudnia konserwację. Dzięki płytom przyłączeniowym wystarczy jeden kompaktowy moduł, do którego wpinamy kilka zaworów jednocześnie. Takie rozwiązanie oszczędza miejsce, podnosi estetykę linii produkcyjnej i redukuje czas ewentualnych napraw.

Płyty przyłączeniowe 3‑drogowe i 5‑drogowe DTP tworzą z zaworami serię DTP spójny system. Projektanci CPP PREMA zadbali, aby każdy model płyty przyłączeniowej pasował do konkretnych wariantów zaworów o danym rozmiarze gwintu. W praktyce ułatwia to dopasowanie elementów i eliminuje konieczność stosowania przejściówek. Dzięki temu użytkownik unika wycieków wynikających z dodatkowych punktów łączenia.

Płyty i bloki płytowe przyłączeniowe DTP występują w rozmaitych konfiguracjach, obejmujących od n‑2, poprzez n‑3 czy n‑4, aż do n‑14 dróg. W praktyce oznacza to, że możemy w jednym bloku zgrupować kilka zaworów. Takie podejście wspiera ideę modularności: w razie potrzeby rozbudowania instalacji wystarczy wymienić blok płytowy na większy albo dodać kolejny segment. To cenna opcja w branży, gdzie priorytetem jest elastyczność i szybka adaptacja do nowych zadań produkcyjnych.

CPP PREMA słynie z dbałości o jakość i detale. Płyty przyłączeniowe DTP od lat spełniają surowe normy branżowe, zapewniając bezpieczeństwo i stabilność pracy. Producent przeprowadza testy ciśnieniowe i weryfikuje wymiary. Dzięki temu klienci otrzymują sprawdzone produkty, które posłużą przez długi czas, nawet w intensywnie eksploatowanych warunkach przemysłowych.

Korzystając z płyt przyłączeniowych DTP, oszczędzasz miejsce i skracasz czas montażu. Bez nich musiałbyś łączyć osobno każdy zawór w pęk przewodów. Łatwo wtedy o pomyłkę i trudno później namierzyć ewentualne nieszczelności. Zestaw płyty i zaworów daje z kolei przejrzystość i jednoznaczne przypisanie dróg do poszczególnych siłowników czy przewodów zasilających. Obsługa operatorów staje się prostsza, a diagnozowanie usterek szybsze.

Oferta płyty przyłączeniowej DTP podzielona jest na rodzaje gwintów (np. G1/4, G3/8, G1/2, G3/4, G1). Gwint decyduje o wielkości przewodów, przez które przepływa powietrze. Dla małych siłowników i mniejszych przepływów stosuje się G1/8 lub G1/4, zaś przy większych potrzebach i wyższych ciśnieniach wybiera się G3/4 czy G1. Duże przekroje pozwalają na szybsze napełnianie i opróżnianie siłowników o znacznej objętości.

W ofercie nie brakuje wariantów przeznaczonych do zadań specjalnych. Przykładem jest Płyta przyłączeniowa 5‑drogowa G3/8 (ISO) do DTP, DTE wielkość 3, dedykowana do zaworów w standardzie ISO. Takie rozwiązanie jest kompatybilne z ogólnie przyjętymi wytycznymi, ułatwiając wpięcie w linie uniwersalne. Mamy też specjalne bloki płytowe G3/8 n‑14, które pozwalają skumulować aż 14 dróg w jednym segmencie. Taka konfiguracja bywa nieoceniona w złożonych instalacjach, gdzie liczy się minimalizacja liczby przewodów.

Każdy z wymienionych wariantów – czy to 3‑drogowa G1/2, czy 5‑drogowa G1/8 – poddawany jest kontroli jakości. Proces produkcyjny uwzględnia wytrzymałość mechaniczną korpusu płyty, co pozwala na pracę w ciśnieniach typowych dla przemysłu (nawet 10–12 bar, zależnie od modelu). Wpływ na niezawodność ma także rodzaj materiału: najczęściej jest to aluminium anodowane lub mosiądz, a w niektórych wersjach stal nierdzewna.

Również z punktu widzenia bezpieczeństwa, płyty przyłączeniowe DTP są warte uwagi. Zminimalizowana liczba potencjalnych miejsc przecieku to niższe ryzyko nagłego spadku ciśnienia w układzie. Bardziej zorganizowana budowa ułatwia identyfikację ewentualnych awarii i szybką reakcję. To istotne zwłaszcza w branżach, w których bezpieczeństwo pracowników i ciągłość procesów technologicznych stoi na pierwszym miejscu.

Nie można też pominąć aspektu kompatybilności z kompletnymi rozwiązaniami DTP. Gdy mamy do czynienia z zaworami serii DTP, logiczne jest używanie akcesoriów z tej samej linii. Znika problem, czy gwinty, rozstaw śrub i kanały przepływu będą pasować. Unifikacja rozwiązań sprzyja spójności dokumentacji i ułatwia zarządzanie częścią zamienną.

Patrząc na różnorodność modelową, można wyróżnić płyty przyłączeniowe dedykowane do większych przepływów (np. G3/4, G1) i takie do typowych zastosowań (G1/4, G3/8). Poza tym, wyróżniamy modele 3-drogowe, obsługujące zawory 3/2, oraz 5-drogowe, przeznaczone dla zaworów 5/2. W zależności od potrzeb systemu, inżynierowie decydują, ile dróg musi obsłużyć płyta. To determinuje kierunki przepływu: wlot, wylot i ewentualne upusty.

Wielu użytkowników docenia też tak zwane „Bloki płytowe przyłączeniowe 5‑drogowe” z oznaczeniem n‑2, n‑3, n‑4, n‑7, n‑8 czy n‑14. Te warianty pozwalają na zgrupowanie kilku zaworów w jednym segmencie. Jest to niezwykle istotne w zautomatyzowanych liniach, gdzie liczy się czas i wygoda. Na przykład, Blok płytowy przyłączeniowy 5‑drogowy G3/8 n‑14 wielkość 2 do zaworów DTP oferuje miejsce na kilkanaście pozycji, co rewelacyjnie porządkuje sieć pneumatyczną w dużych zakładach.

Wreszcie, co równie ważne, płyty przyłączeniowe DTP ułatwiają serwis. Gdy trzeba wymienić zawór, wystarczy odkręcić go od płyty, a reszta instalacji pozostaje nienaruszona. Minimalizuje to liczbę potencjalnych błędów popełnianych podczas demontażu i ponownego łączenia węży. Operator czy serwisant oszczędza czas, bo nie musi zastanawiać się, gdzie prowadzi każdy poszczególny przewód.

Płyty przyłączeniowe DTP znajdują szerokie zastosowanie w wielu gałęziach przemysłu. Służą do łączenia zaworów 3‑ i 5‑drogowych w funkcjonalny i oszczędny sposób. Szeroka gama wersji sprawia, że płyty i bloki przyłączeniowe DTP można wykorzystać w rozmaitych aplikacjach, od niewielkich stanowisk warsztatowych po zaawansowane linie produkcyjne.

Usprawnianie systemów pneumatyki w przemyśle spożywczym

W zakładach produkujących żywność, płyty przyłączeniowe DTP ułatwiają zachowanie higieny. Zmniejszają liczbę węży i łączników, gdzie potencjalnie mogłyby gromadzić się resztki produktów. Płyta przyłączeniowa 3‑drogowa G1/2 do DTP czy 5‑drogowa G1/4 do DTP często trafia do systemów pakujących, dozujących i transportujących. Mniejsza liczba połączeń oznacza łatwiejsze czyszczenie. Umycie jednej płyty bywa prostsze niż mycie wielu osobnych modułów. Operacje CIP (Cleaning in Place) przebiegają sprawniej, a kontrola sanitarna ma mniej punktów krytycznych do zbadania.

Wielkie zakłady przetwórstwa mięsnego i mleczarskiego doceniają też modułowość bloków płytowych przyłączeniowych 5‑drogowych G3/8 n‑8 wielkość 2 do DTP. W razie potrzeby można dołączyć nowe linie siłowników, bez przeprojektowywania całej instalacji orurowania. To ważne w branży, gdzie elastyczność wprowadzania nowych produktów czy opakowań jest priorytetem.

Przemysł motoryzacyjny i linie montażowe

Zakłady montujące samochody lub podzespoły motoryzacyjne korzystają z pneumatyki do zacisków, uchwytów i systemów podawczych. Płyty przyłączeniowe DTP pozwalają szybko wpiąć wiele zaworów 5/2, np. do sterowania dwustronnego siłowników na linii montażowej. Zawory 5‑drogowe G1/4 z blokiem płytowym n‑2 wielkość 3 do DTP mogą w jednym miejscu obsłużyć kilka ruchów robota lub podnośnika. To upraszcza konserwację. Wystarczy odkręcić blok płytowy i sprawdzić zawory, zamiast śledzić liczne przewody po całej hali.

Pracownicy utrzymania ruchu doceniają też mniejszą liczbę potencjalnie nieszczelnych punktów. Gdy wszystko jest na jednej płycie, łatwiej monitorować spadek ciśnienia i namierzać uszkodzenia. Minimalizuje się też czas przestoju, bo wymiana samego bloku bywa prostsza niż przełączanie wielu węży.

Automatyka przemysłowa i robotyka

W obszarze automatyki oraz robotyki często pojawia się potrzeba kompaktowego rozdzielenia powietrza do wielu siłowników czy chwytaków. Płyta przyłączeniowa 5‑drogowa G1/8 do DTP świetnie się sprawdza w aplikacjach o mniejszych przepływach, np. w manipulatorach pick‑and‑place. Mały gwint G1/8 umożliwia zredukowanie rozmiarów i masy, co bywa istotne przy przenoszeniu na ruchomym ramieniu.

Z kolei większe warianty, takie jak płyty G3/4 lub G1, obsługują linie o dużych przepływach, np. w stacjach zgrzewania czy formowania. W tego typu automatyce liczy się szybkie napełnianie i opróżnianie siłowników o dużym skoku. Płyty przyłączeniowe DTP ułatwiają zintegrowanie kilkunastu zaworów, dzięki czemu robot może wykonywać kilka operacji jednocześnie.

Branża chemiczna i farmaceutyczna

W zakładach chemicznych, w których zastosowanie znajdują zawory sterujące przepływem gazów czy substancji obojętnych, płyty przyłączeniowe 3‑drogowe G1/2 do DTP umożliwiają lepsze grupowanie zaworów odcinających. Kiedy w linii wystąpi problem, serwis wystarczy odkręcić jeden blok, zamiast ingerować w całą plątaninę węży. Minimalizuje to ryzyko kontaktu z chemikaliami i przyspiesza akcję serwisową.

W produkcji farmaceutyków, gdzie sterylność jest priorytetem, liczy się prosta konstrukcja i mała liczba połączeń. Płyty przyłączeniowe DTP ograniczają ilość gwintowanych węzłów, co zmniejsza ryzyko nieszczelności i ułatwia czyszczenie oraz sterylizację.

Energetyka i duże instalacje

Elektrownie i ciepłownie nierzadko wykorzystują systemy pneumatyczne do sterowania zaworami bezpieczeństwa, przesłon kotłów czy systemami regulacji. Wielkie rury i wysokie ciśnienia wymagają zaworów 5‑drogowych o większych przekrojach, np. G3/4 czy G1. Płyty przyłączeniowe DTP pozwalają na zwarte połączenie kilku takich zaworów w jednym miejscu. To ważne, by mechanicy mieli łatwy dostęp do newralgicznych punktów instalacji.

Transport i logistyka

W centrach logistycznych, sortowniach i magazynach wysokiego składowania siłowniki pneumatyczne często służą do przemieszczania taśmociągów, zamykania bram czy układania paczek. Płyty przyłączeniowe 3‑ i 5‑drogowe DTP sprawdzają się przy zorganizowanym zarządzaniu wyspami zaworowymi. Blok płytowy 5‑drogowy G3/8 n‑8 wielkość 2 do DTP pozwala zebrać kilka zaworów w jednym module, sterując kilkoma ruchami przenośnika sortującego.

Gdy zmienia się układ sortowni, wystarczy wymienić blok płytowy na inny z większą liczbą pozycji. Nie trzeba przeprowadzać gruntownego remontu orurowania. Takie podejście zyskuje na znaczeniu w branży e‑commerce, gdzie dynamicznie rośnie zapotrzebowanie na elastyczne systemy logistyki.

Warsztaty i mniejsze zakłady

Również niewielkie warsztaty mechaniczne, ślusarskie czy zakłady usługowe mogą skorzystać z płyt przyłączeniowych DTP. Jeśli w warsztacie działa kilka narzędzi pneumatycznych, płyta przyłączeniowa 5‑drogowa G1/4 do DTP pomoże rozdzielić powietrze do kilku stanowisk. Zamiast prowadzić osobny przewód do każdego narzędzia, można stworzyć kompaktową „rozdzielnię”, do której wpinane są zawory sterujące. W razie zmiany układu warsztatowego, wystarczy przeorganizować kilka śrub i przewodów, nie tracąc mnóstwa czasu na demontaż.

Branża spożywcza – pakowanie i etykietowanie

Ponownie wracając do spożywki, płyty przyłączeniowe 5‑drogowe G1/8 do DTP szczególnie pasują w maszynach pakujących drobne produkty, np. słodycze czy saszetki z przyprawami. Niewielkie siłowniki sprawnie działają przy stosunkowo małych przepływach, a płyta 5‑drogowa G1/8 organizuje zawory w jednej kompaktowej stacji. Operatorzy cenią sobie tę opcję podczas częstej zmiany formatów opakowań, ponieważ łatwo rekonfigurować nastawy i upraszczać serwis.

Branża budowlana i urządzenia mobilne

Czasem w maszynach budowlanych, np. pompach do betonu czy platformach montażowych, również pracują zawory 3‑ i 5‑drogowe, sterujące ruchem podpór albo mechanicznymi elementami. Płyty przyłączeniowe DTP w rozmiarze G3/4 lub G1 potrafią obsłużyć duże przepływy powietrza. Ich zastosowanie upraszcza instalację w maszynie, bo wystarczy zainstalować płytę we wspólnej skrzynce i doprowadzić do niej przewody wlotowe i wylotowe.

Laboratoria i prototypownie

W miejscach, gdzie testuje się nowe rozwiązania pneumatyczne, płyty przyłączeniowe DTP okazują się niezastąpione. Umożliwiają szybkie przepinanie zaworów i siłowników w różnych konfiguracjach, co przydaje się naukowcom i inżynierom R&D. Jeśli dany projekt wymaga zautomatyzowanego sterowania paroma siłownikami 5/2, wystarczy dobrać płytę 5‑drogową w odpowiednim gwincie i wielkości, a potem wpiąć do niej zawory. W razie zmiany prototypu odkręcasz zawory i układasz je na nowo, bez rujnowania całości orurowania.

Przemysł meblarski i drzewny

Podczas produkcji mebli czy obróbki drewna często wykorzystuje się siłowniki do docisku, piłowania lub wiercenia. Płyty przyłączeniowe DTP z gwintem G1/2 lub G1/4 bywają wystarczające, by obsługiwać średniej wielkości siłowniki. Scalenie zaworów w jednym miejscu to lepsza kontrola i szybsze wykrycie ewentualnych awarii. Jeśli zmieniamy układ maszyn w warsztacie stolarskim, to modyfikujemy tylko podłączenie do płyty, bez przerabiania każdej linii z osobna.

Transport kolejowy i hamulce pneumatyczne

W pociągach i tramwajach popularne są hamulce pneumatyczne, a także systemy drzwiowe. Płyta przyłączeniowa 5‑drogowa G3/8 lub G1/2 do DTP z kilkoma zaworami w jednym bloku ułatwia utrzymanie takiego układu. W razie nieszczelności mechanik wymienia wadliwy zawór, bez naruszania całej instalacji. Czas postoju taboru się skraca, co przekłada się na lepszą punktualność.

Branża lotnicza i systemy obsługowe

W hangarach lotniczych, do obsługi samolotów i prowadzenia testów silników, także korzysta się z pneumatyki. Stosunkowo wysoka niezawodność i szybka reakcja zaworów 5/2 jest ceniona w mechanizmach drzwiowych, hamulcach czy systemach załadunkowych. Płyty przyłączeniowe DTP wspierają te urządzenia, zapewniając przejrzystość wpinania zaworów. Mechanicy mogą szybko konfigurować stanowiska testowe, bo w jednym module zebrane są wszystkie zawory konieczne do obsługi danego fragmentu samolotu.

Projektowanie nowoczesnych linii w duchu Przemysłu 4.0

W dobie Przemysłu 4.0 rośnie nacisk na pełną automatyzację i cyfrowe zarządzanie procesem. Pneumatyka wciąż stanowi główny napęd wielu siłowników i manipulatorów. Płyty przyłączeniowe DTP ułatwiają integrację z systemami sterowania i robotami. Projektant układów może zaplanować jedną stację, gdzie zbiegają się linie sprężonego powietrza i sygnały sterujące zaworami. Późniejsza rozbudowa linii jest możliwa, bo do jednego bloku płytowego można dołożyć kolejną płytę, zwiększając liczbę obsługiwanych dróg.

Serwisy utrzymania ruchu

Firmy świadczące usługi serwisowe w zakładach przemysłowych cenią płyty przyłączeniowe DTP za szybkość demontażu i montażu. Jeśli wystąpi awaria zaworu, serwisant w krótkim czasie wykręci moduł z bloku płytowego i zastąpi go sprawnym. To ogranicza straty związane z przestojem i pozwala na skrócenie wizyty serwisowej. Płyty przyłączeniowe DTP często mają standardowe rozstawy śrub, co ułatwia wymianę w terenie.

Małe zakłady i warsztaty naprawy opon

Nawet w mniejszej skali, np. w zakładach wulkanizacyjnych, systemy pneumatyczne z zaworami 3/2 i 5/2 obsługują podnośniki, klucze udarowe i narzędzia do zakładania opon. Płyta przyłączeniowa G1/4 do DTP lub G3/8 bywa wystarczająca, by poprawić porządek i uniknąć mnożenia się węży. Serwisant doceni, że może szybko podłączyć lub odłączyć zawór, np. gdy trzeba zmodernizować stanowisko.

Płyty przyłączeniowe DTP występują w wielu wariantach. Każdy model charakteryzuje się określonym rodzajem gwintu, liczbą dróg, wielkością i opcją tworzenia bloków. Warto zrozumieć szczegółowe dane techniczne, by dobrać właściwy produkt i zagwarantować stabilną eksploatację układu pneumatycznego.

Rodzaje gwintów i rozmiary

CPP PREMA oferuje płyty 3‑drogowe i 5‑drogowe w gwintach takich jak G1/2, G1/4, G3/4, G1/8, G3/8 czy G1. Gwint określa średnicę nominalną przyłącza:

• G1/8: mały rozmiar, typowy do sterowania narzędzi i siłowników o niewielkim przepływie.

• G1/4: popularny w standardowych aplikacjach przemysłowych, zapewnia umiarkowany przepływ.

• G3/8: wyższa przepustowość, często spotykana w liniach o zwiększonym zapotrzebowaniu na sprężone powietrze.

• G1/2: dość duży przekrój, wykorzystywany w systemach o większych siłownikach.

• G3/4 i G1: przeznaczone do instalacji wymagających szybkiego napełniania sporych objętości, np. w maszynach budowlanych lub energetyce.

Wybór gwintu powinien odpowiadać parametrom przepływu powietrza i ciśnieniu roboczemu. Przy zbyt małym gwincie pojawią się spadki ciśnienia, a przy zbyt dużym – nie zawsze uzyskuje się korzyści, bo rośnie koszt i rozmiar podzespołu.

Liczba dróg

Płyty 3‑drogowe obsługują zawory 3/2. Mają trzy kanały przepływu: zazwyczaj port P (zasilanie), port A (wyjście) i R (wydech). Płyty 5‑drogowe współpracują z zaworami 5/2. Oprócz zasilania i dwóch wyjść (A, B), mają też dwa wydechy (R, S). Przy siłownikach dwustronnego działania to niezbędna konfiguracja.

Wielkość płyty i wariant ISO

Niektóre modele, np. Płyta przyłączeniowa 5‑drogowa G3/8 (ISO) do DTP, DTE wielkość 3, posiadają konstrukcję zgodną z normami ISO. Tego typu standardy określają wymiary montażowe i rozstaw śrub. Wielkość 2 czy 3 bywa przypisana do określonej przepustowości i wymagań ciśnieniowych. Korzystając z płyty w standardzie ISO, użytkownik zyskuje pewność, że pasuje do konkretnych zaworów DTP, DTE lub nawet zaworów innych producentów kompatybilnych z tym standardem.

Ciśnienie robocze

Płyty przyłączeniowe z serii DTP z reguły obsługują ciśnienia do 10 bar, co jest powszechnym zakresem w pneumatyce przemysłowej. Niektóre modele, zwłaszcza te o większym gwincie, mogą wytrzymać ciśnienia nawet do 12 bar. Warto sprawdzić kartę katalogową, czy dany model płyty dopuszcza określoną wartość ciśnienia. Zbyt wysokie ciśnienie grozi odkształceniem korpusu lub mikropęknięciami.

Temperatura pracy

Najczęściej płyty przyłączeniowe są przystosowane do temperatur od 0°C do +60°C. Jednak, jeśli w instalacji występują wyższe temperatury (np. w przemyśle metalurgicznym) albo bardzo niskie (chłodnie), trzeba wybrać wariant przystosowany do takich warunków. Decydują tu głównie uszczelnienia i materiał korpusu, który może być m.in. z anodowanego aluminium, stali nierdzewnej lub mosiądzu.

Materiał korpusu płyty

CPP PREMA najczęściej stosuje aluminium anodowane w płytach przyłączeniowych, gdyż łączy ono niską masę z dobrą odpornością na korozję. Wersje do cięższych warunków (wysoka wilgotność, chemikalia) mogą być wykonywane z mosiądzu. Istnieją także warianty ze stali nierdzewnej, dedykowane aplikacjom w środowiskach silnie korozyjnych lub wymagających sterylności. Wybór materiału zależy od docelowego zastosowania, oczekiwań co do wytrzymałości mechanicznej i kontaktu z agresywnymi substancjami.

Konstrukcja kanałów i opory przepływu

Wewnętrzne kanały w płycie przyłączeniowej odpowiadają za rozdział powietrza. Projektanci CPP PREMA dążą do optymalnego kształtu, który minimalizuje straty ciśnienia. Dzięki precyzyjnemu frezowaniu i gładkim powierzchniom przepływ jest płynny. Nie tworzą się zawirowania ani strefy martwe, co podnosi efektywność całej instalacji i skraca czasy przełączania siłowników.

Uszczelnienia między zaworem a płytą

W komplecie do płyty zazwyczaj znajdują się oringi, odpowiadające poszczególnym portom w zaworze. Rowki w płycie są dopasowane do uszczelnień, co zapewnia szczelność w miejscu styku. Przy montażu ważne jest, by oringi były równe i nie posiadały żadnych uszkodzeń. Producent często zaleca posmarowanie ich niewielką ilością smaru silikonowego, ułatwiającego dociśnięcie bez wywijania krawędzi.

Rozstaw i wymiary montażowe

Katalogi CPP PREMA przedstawiają szczegółowe rysunki wymiarowe dla każdej płyty przyłączeniowej. Długość, szerokość i wysokość korpusu, rozstaw otworów śrubowych oraz średnice kanałów stanowią krytyczne informacje. Projektant instalacji musi uwzględnić miejsce na płyty w szafie sterowniczej czy na konstrukcji maszyny.

Opcja bloków płytowych

Modele opisane jako „Blok płytowy przyłączeniowy 5‑drogowy G3/8 n‑8 wielkość 2 do zaworów DTP” pozwalają na stworzenie jednego modułu, w którym montujemy n (np. 2, 3, 4, 7, 8, 14) zaworów 5/2 obok siebie. Taka konstrukcja jest idealna przy rozbudowanych liniach, gdzie wiele siłowników wymaga jednoczesnej obsługi. Zaoszczędzony czas montażu, mniejsza liczba przewodów i szybkie serwisowanie stanowią główne atuty tej opcji.

Kompatybilność z zaworami DTP

Płyty przyłączeniowe DTP dedykowane są do zaworów z serii DTP, co gwarantuje zgodność wymiarów i schematu przepływu. W niektórych przypadkach płyty pasują także do zaworów DTE (zwłaszcza modelach ISO). Ważne, by przed zakupem sprawdzić w dokumentacji, które warianty zaworów i płyt przyłączeniowych się pokrywają.

Zalecany moment dokręcania

Producent zazwyczaj wskazuje, z jaką siłą trzeba dokręcić śruby mocujące zawór do płyty (np. 5–8 Nm dla M5, 10–12 Nm dla M6). Niedostateczne dokręcenie może prowadzić do nieszczelności, a zbyt mocne – do odkształcenia korpusu płyty i uszkodzenia uszczelek. Dlatego klucz dynamometryczny staje się niezbędny w profesjonalnym montażu.

Atesty i certyfikaty

CPP PREMA często deklaruje zgodność z dyrektywami UE i normami branżowymi. W dokumentacji można znaleźć informacje o CE, ISO czy dopuszczeniach dla środowisk o wysokich wymogach czystości. Jeśli aplikacja pracuje w strefach zagrożonych wybuchem (ATEX), trzeba upewnić się, że dane płyty przyłączeniowe posiadają stosowną aprobatę.

Zakres temperatury otoczenia i medium

W większości przypadków płyty przyłączeniowe DTP mogą pracować w temperaturach otoczenia od –10°C do +60°C, choć niektóre wersje dopuszczają wartości wyższe. Należy jednak uwzględnić także temperaturę medium, która może być inna niż otoczenia (np. w branży chemicznej, gdzie powietrze jest podgrzewane).

Masa i wymiary całkowite

W dokumentacji znajdziemy informacje o masie płyty w kilogramach lub gramach. Dla mniejszych gwintów (G1/8, G1/4) masa jest niewielka. Większe płyty G1/2, G3/4 czy G1 ważą odpowiednio więcej. Te dane ważne są przy planowaniu obciążenia konstrukcji nośnej.

Próby ciśnieniowe i kontrola jakości

Podczas produkcji płyty przyłączeniowe DTP poddaje się próbom ciśnieniowym, zazwyczaj z użyciem wody lub suchego powietrza. Cel to wykrycie ewentualnych nieszczelności w kanałach. Oprócz testów na ciśnienie nominalne, producent często przeprowadza test przeciążeniowy, sprawdzając, czy płyta wytrzyma krótkotrwałe skoki ciśnienia.

Stabilność wibracyjna

W halach przemysłowych płyty mogą być narażone na wibracje maszyn. Dlatego płyty przyłączeniowe DTP projektuje się z uwzględnieniem wytrzymałości na wstrząsy. Grubość ścianek i sposób mocowania zapewniają wystarczającą sztywność, by uniknąć pęknięć przy długotrwałych drganiach.

Dobór materiałów w płytach przyłączeniowych DTP jest kluczowy dla wytrzymałości i niezawodności. CPP PREMA stosuje sprawdzone rozwiązania, które pozwalają na pracę w różnych środowiskach przemysłowych. Krótkie zdania i strona czynna pomagają szybko zrozumieć, jak poszczególne materiały wpływają na funkcjonowanie płyt.

Aluminium anodowane

Najczęściej spotykanym materiałem korpusu płyty przyłączeniowej DTP jest aluminium anodowane. Ten lekki stop gwarantuje, że płyta nie dociąży nadmiernie konstrukcji linii. Proces anodowania tworzy na powierzchni warstwę tlenku glinu, która zwiększa odporność na korozję i ścieranie. To ważne w przemyśle, gdzie płyta styka się z wilgocią, mgłą olejową czy pyłami. Anodowana powierzchnia jest też dość gładka, ułatwiając utrzymanie czystości.

Mosiądz

W niektórych wariantach, zwłaszcza dla większych gwintów (G3/4, G1), można trafić na mosiądz jako materiał główny. Mosiądz wyróżnia się dobrą wytrzymałością i wysoką odpornością na wpływ czynników atmosferycznych. Nadaje się idealnie tam, gdzie instalacja jest często wystawiona na działanie wody, pary czy umiarkowanych substancji chemicznych. Jego zaletą jest też sprzyjanie bezpiecznemu kontaktowi z wieloma środkami spożywczymi.

Stal nierdzewna

Dla aplikacji specjalnych, np. w przemyśle chemicznym o skrajnie agresywnych mediach albo w strefach o rygorystycznych normach higieny, stosuje się stal nierdzewną. Jest to najczęściej gatunek AISI 304 lub 316, odporny na korozję i łatwy do sterylizowania. Stal nierdzewna jest jednak cięższa i droższa. Dlatego wybiera się ją tylko tam, gdzie aluminium anodowane lub mosiądz mogłyby nie sprostać warunkom pracy (wysoka wilgotność, kontakt z kwasami).

Powłoki ochronne

W niektórych modelach stosuje się dodatkowe powłoki, np. niklowanie mosiądzu czy powłoki antykorozyjne na stali węglowej. Tego typu procesy zwiększają odporność chemiczną i estetykę wyrobu. Ułatwiają też utrzymanie czystości, co ważne w branży spożywczej i farmaceutycznej.

Uszczelnienia oringowe

Choć oringi nie wchodzą w skład samego korpusu płyty, stanowią integralny element zestawu. Zwykle wykonuje się je z NBR, FKM (Viton) lub EPDM. NBR jest najpopularniejszy, gdy instalacja pracuje w standardowych warunkach (temperatura ok. 0–60°C, brak agresywnych chemikaliów). FKM cechuje się wyższą odpornością na chemikalia i temperatury, a EPDM radzi sobie w wilgotnym środowisku bądź przy kontakcie z gorącą wodą i parą.

Śruby i wkładki gwintowane

W płycie przyłączeniowej znajdują się otwory montażowe dla śrub łączących zawór z płytą. W zależności od materiału korpusu, można stosować stalowe wkładki gwintowane, by zapobiec zrywaniu się gwintu w aluminium. Śruby montażowe z kolei bywają wykonywane ze stali węglowej z powłoką antykorozyjną lub ze stali nierdzewnej, co zapobiega rdzewieniu. Ważne, by dobierać śruby zgodne z zaleceniem producenta, uwzględniając moment dokręcania.

Obróbka mechaniczna

CPP PREMA przeprowadza staranną obróbkę CNC, obejmującą frezowanie kanałów i wiercenie otworów. Dokładność wymiarowa jest kluczowa, by wewnętrzne przejścia powietrza nie miały zadziorów ani niedokładności utrudniających przepływ. Polerowanie lub wibrościeranie może zmniejszyć chropowatość, dzięki czemu w kanałach nie osadzają się zanieczyszczenia.

Gładkość powierzchni stykowych

Płyty przyłączeniowe 3‑ i 5‑drogowe DTP często współpracują z zaworami 3/2 lub 5/2. Miejsce styku korpusu zaworu i płyty musi być wolne od zarysowań, by oringi mogły działać poprawnie. Dlatego każdy egzemplarz jest badany w kontekście jakości powierzchni. Zbyt duża chropowatość mogłaby skutkować mikrouszkodzeniami uszczelnień przy montażu.

Kanały zintegrowane i minimalizacja złączek

Jednym z celów projektantów było ograniczenie liczby złączek i kolanek, które w tradycyjnych rozwiązaniach łączą zawory z siłownikami. W płycie przyłączeniowej kanały biegną wewnątrz korpusu, rozdzielając strumienie powietrza do właściwych portów. Taka wewnętrzna architektura minimalizuje punkty potencjalnych wycieków i poprawia wydajność przepływu.

Odporność na wibracje i uderzenia mechaniczne

W halach produkcyjnych płyty mogą być narażone na drgania czy przypadkowe uderzenia wózkiem transportowym. Dlatego grubość ścianki i konstrukcja wewnętrzna zapewniają wystarczającą sztywność, by uniknąć pęknięć czy odkształceń. Dobranie aluminium o odpowiednim stopie (np. AW‑6060, AW‑6082) dodatkowo wzmacnia wytrzymałość.

Możliwość zamówienia niestandardowych materiałów

CPP PREMA bywa otwarte na zamówienia specjalne. Jeśli klient potrzebuje płyty przyłączeniowej z mosiądzu o określonym składzie lub stali nierdzewnej w nietypowym kształcie, istnieje szansa na realizację projektu „na miarę”. To szczególnie ważne w branżach z ekstremalnymi warunkami pracy (kontakt z kwasami o wysokim stężeniu).

Trwałość i wymiana elementów

Płyty przyłączeniowe rzadko się zużywają, jeśli stosuje się je zgodnie z przeznaczeniem. Główny korpus zwykle służy wiele lat. Wymianie mogą podlegać uszczelki oringowe przy portach, co jest czynnością szybką i niedrogą. Użytkownik nie musi wymieniać całej płyty, wystarczy zamówić oryginalne uszczelki, zgodne z rozmiarem i materiałem użytym w danym modelu.

Zrównoważony rozwój

Korpusy z aluminium i mosiądzu mogą zostać poddane recyklingowi, jeśli w przyszłości dojdzie do modernizacji i płyta okaże się niepotrzebna. Taka strategia wpisuje się w ideę obiegu zamkniętego, redukując ilość odpadów przemysłowych. Sam proces produkcji staje się bardziej ekologiczny, bo minimalizuje się straty materiałowe.

Poprawny montaż płyty przyłączeniowej DTP decyduje o sprawności i szczelności całej instalacji pneumatycznej. Poniżej przedstawiamy szczegółową instrukcję krok po kroku, napisaną krótkimi zdaniami i stosującą stronę czynną.

1. Przygotuj miejsce pracy
   Wyłącz zasilanie sprężonego powietrza i spuść ciśnienie z układu. Załóż rękawice i okulary ochronne, by chronić się przed nieoczekiwanym wystrzałem powietrza lub opiłkami. Upewnij się, że masz płaską, czystą powierzchnię, na której położysz płyty i zawory.

2. Zbierz narzędzia i akcesoria
   Przygotuj klucz dynamometryczny, klucze płaskie bądź imbusowe (zależnie od typu śrub), taśmę teflonową lub inny środek uszczelniający do gwintów. Sprawdź, czy masz oryginalne uszczelki oringowe zalecane przez producenta.

3. Sprawdź identyfikację płyty
   Upewnij się, że płyta przyłączeniowa pasuje do zaworu DTP, który zamierzasz zamontować. Sprawdź typ gwintu (np. G1/4, G3/8). Zwróć uwagę na liczbę dróg (3‑drogowa lub 5‑drogowa) i rozstaw śrub. Jeśli używasz bloków płytowych n‑2 czy n‑3, skontroluj, ile zaworów zmieści się w bloku.

4. Oczyść płyty i zawory
   Obejrzyj powierzchnię styku płyty przyłączeniowej z zaworem. Usuń kurz i ewentualne opiłki. Jeśli płyta jest nowa, zazwyczaj wystarczy przetarcie szmatką, jednak nie zaszkodzi delikatne przedmuchanie sprężonym powietrzem.

5. Zainstaluj oringi w rowkach
   Jeśli zestaw zawiera uszczelki oringowe, delikatnie wciśnij je w rowki na płycie. Upewnij się, że nie są wywinięte. Możesz nanieść odrobinę smaru silikonowego, aby ułatwić dopasowanie. Unikaj zbyt dużej ilości, żeby nie zanieczyścić kanałów.

6. Zamocuj zawór
   Ustaw zawór DTP nad płytą, wyrównaj porty z pasującymi otworami. Wkręć śruby montażowe ręcznie, tak by całość trzymała się wstępnie. Następnie użyj klucza dynamometrycznego, dokręcając śruby stopniowo w kolejności krzyżowej. Przestrzegaj momentu siły zalecanego przez CPP PREMA, aby uniknąć nieszczelności lub odkształceń.

7. Podłączenie do instalacji
   Przykręć przewody powietrza do płyty przyłączeniowej. Zastosuj taśmę teflonową na gwintach lub inny środek uszczelniający, jeśli wymagają tego standardy instalacji. Zwróć uwagę na oznaczenia portów: P (zasilanie), A, B (wyjścia), R, S (wydechy) – w zależności od tego, czy płyta jest 3‑ czy 5‑drogowa. Błędne podłączenie przewodów może unieruchomić siłowniki.

8. Zamontuj blok płytowy (jeśli dotyczy)
   W przypadku modułów wielokrotnych (np. blok płytowy 5‑drogowy G1/4 n‑2 wielkość 3 do zaworów DTP) instaluj je w podobny sposób. Ułóż blok w planowanym miejscu, przymocuj do konstrukcji maszyny śrubami. Przykręć zawory w odpowiednich miejscach bloku. Podłącz przewody do wspólnego portu zasilania i portów wyjściowych.

9. Wstępny test ciśnienia
   Powoli przywróć zasilanie sprężonym powietrzem przy niskim ciśnieniu (2–3 bar). Nasłuchuj ewentualnych syków powietrza przy styku zaworu i płyty. Jeśli występują wycieki, dokręć śruby nieco mocniej (ale bez przekraczania zalecanego momentu). Możesz użyć roztworu mydlanego, by wykryć mikronieszczelności.

10. Test przy docelowym ciśnieniu
    Zwiększ ciśnienie do nominalnej wartości, np. 6–8 bar. Sprawdź, czy siłowniki reagują poprawnie, a płyta przyłączeniowa nie przepuszcza powietrza. Przeprowadź kilka cykli otwarcia i zamknięcia zaworów, obserwując, czy nic się nie poluzowuje.

11. Kontrola drożności kanałów
    Jeśli jeden z siłowników pracuje słabiej lub ciśnienie spada, sprawdź drożność kanałów w płycie. Upewnij się, że żaden wąż nie jest zagięty lub zatkany. W razie potrzeby zdemontuj przewód i przedmuchaj go sprężonym powietrzem.

12. Stabilizacja i mocowanie
    Upewnij się, że płyta jest solidnie przymocowana do konstrukcji lub płyty montażowej. Zbyt luźne zamocowanie może powodować drgania i wibracje, co długofalowo prowadzi do mikropęknięć albo wycieku na styku oringów.

13. Weryfikacja bezpieczeństwa
    Sprawdź, czy żaden wąż nie przechodzi w pobliżu ruchomych części maszyn. Zastosuj opaski lub korytka, by poprowadzić je w sposób bezpieczny. W systemach 5‑drogowych porty wydechowe R i S muszą być odprowadzone do atmosfery lub wyposażone w tłumiki hałasu.

14. Kontrola finalna
    Po kilkudziesięciu cyklach pracy warto zajrzeć do instalacji jeszcze raz. Jeśli nie ma wycieków i zawory przełączają się płynnie, oznacza to udany montaż. Spisz w dokumentacji, że zamontowano płyty przyłączeniowe DTP o określonym rozmiarze gwintu i datach.

15. Najczęstsze błędy
    Użytkownicy czasem nakładają za dużo taśmy teflonowej na gwinty, która może trafić do kanałów, blokując przepływ. Inny błąd to pomylenie portu zasilania z wyjściami A lub B, co powoduje nieprawidłowe działanie siłownika. Zdarza się też, że operator za mocno dociąga śruby, powodując wyciśnięcie oringów i nieszczelności.

16. Rozbudowa układu
    W razie planowanej modernizacji instalacji, płyty przyłączeniowe DTP ułatwiają dołożenie nowych zaworów w już istniejącym bloku. Wystarczy wybrać większy blok płytowy lub dodać kolejny segment. Nie ma potrzeby prowadzenia długich węży do osobnego miejsca.

17. Wymiana zaworu w trakcie eksploatacji
    Jeśli zawór ulegnie awarii, wystarczy odkręcić go od płyty, nie ingerując w resztę instalacji. To duży plus – nie ma konieczności rozpinania przewodów. Po wymianie zaworu na nowy lub wyremontowany, ponownie dokręcasz go do płyty. Testujesz szczelność i gotowe.

18. Czyszczenie płyty
    Zaleca się okresowe usuwanie kurzu i zabrudzeń z korpusu płyty. Możesz użyć suchej szmatki lub sprężonego powietrza. Jeśli materiał to aluminium anodowane lub mosiądz, jest on dość odporny na czynniki zewnętrzne, lecz warstwa oleju czy pyłu może utrudniać późniejszą diagnozę ewentualnych wycieków.

19. Wsparcie techniczne
    W razie wątpliwości co do schematu montażu i orientacji płyty, skontaktuj się z działem wsparcia CPP PREMA. Możesz też zajrzeć do kart katalogowych i rysunków montażowych dostępnych na stronie internetowej. Tam zobaczysz przykładowe układy podłączania zaworów 3/2 i 5/2.

Zestaw pytań i odpowiedzi (FAQ) poniżej zawiera najczęstsze wątpliwości dotyczące płyt przyłączeniowych DTP. Odpowiedzi piszemy krótko, w formie aktywnej, by ułatwić szybkie odnalezienie rozwiązania.

1. Czy wszystkie płyty przyłączeniowe DTP pasują do każdego zaworu DTP?

Nie. Każda płyta ma określoną wielkość, liczbę dróg i gwint. Musisz dopasować płytę do modelu zaworu (3/2 czy 5/2) i do wielkości gwintu (np. G1/4, G3/8). Sprawdź dokumentację producenta.

2. Jak dobrać rozmiar gwintu płyty?

Kieruj się planowanym przepływem powietrza, ciśnieniem i rozmiarem zaworów. G1/8 jest dobry dla niewielkich aplikacji. G1/4 i G3/8 to standard w przemyśle. Większe G1/2, G3/4 lub G1 stosujesz przy sporych przepływach lub dużych siłownikach.

3. Czym różni się płyta 3‑drogowa od 5‑drogowej?

Płyta 3‑drogowa współpracuje z zaworami 3/2. Ma jeden kanał zasilania, jeden wyjściowy i jeden wydech. Płyta 5‑drogowa (5/2) posiada dwa wyjścia (A, B) i dwa wydechy (R, S) obok zasilania (P).

4. Czy mogę łączyć kilka płyt przyłączeniowych w jedną linię?

Tak, niektóre bloki płytowe są modułowe. Możesz montować płyty obok siebie lub korzystać z gotowych bloków (n‑2, n‑3, n‑4 itp.). To pozwala zgrupować wiele zaworów w jednym miejscu.

5. Jak sprawdzić, która płyta przyłączeniowa mi potrzebna?

Spójrz na zawór DTP, który chcesz zamocować. Ustal liczbę dróg (3/2, 5/2) i rozmiar przyłączy (np. G1/4). Płyta powinna mieć ten sam gwint i odpowiadać modelowi 3‑drogowemu lub 5‑drogowemu. Możesz też zapoznać się z tabelą doboru w dokumentacji CPP PREMA.

6. Czy płyta G3/8 (ISO) do DTP i DTE jest zgodna z normami?

Tak. Model płyty z oznaczeniem (ISO) potwierdza, że wymiary i układ portów spełniają określony standard ISO. To ułatwia integrację z innymi komponentami ISO.

7. Co daje blok płytowy n‑14 wielkość 2?

Blok płytowy 5‑drogowy G3/8 n‑14 umożliwia montaż nawet 14 pozycji zaworowych w jednym module. To rewelacyjne w rozbudowanych liniach produkcyjnych, gdzie wiele siłowników wymaga jednoczesnego sterowania.

8. Czy płyty sprawdzą się w branży spożywczej?

Tak, jeśli są wykonane z materiałów odpornych na korozję i łatwych do czyszczenia (np. anodowane aluminium czy mosiądz). Często liczy się też dostępność uszczelnień zatwierdzonych do kontaktu z żywnością. Sprawdź w dokumentacji lub zapytaj producenta.

9. Jakie ciśnienie może wytrzymać płyta przyłączeniowa?

Zazwyczaj do 10 bar. Niektóre warianty pozwalają na 12 bar, ale należy to potwierdzić w karcie katalogowej. Nie przekraczaj dopuszczalnego ciśnienia, by uniknąć pęknięcia lub odkształcenia.

10. Czy instalacja płyty wymaga specjalnych narzędzi?

Z reguły potrzebny jest klucz dynamometryczny, klucze płaskie lub imbusowe, taśma teflonowa i ewentualnie smar do oringów. Cały proces bywa prosty, jeśli przestrzegasz instrukcji producenta.

11. Czy oringi w płycie wymagają smarowania?

Producent często zaleca delikatne posmarowanie oringów smarem silikonowym. To ułatwia montaż i zapobiega zagnieceniom. Pamiętaj jednak, by nie przesadzać z ilością, aby nie doszło do zanieczyszczenia kanałów.

12. Czy płyty 3‑drogowe i 5‑drogowe można stosować w tym samym module?

Możesz łączyć różne płyty w jednej instalacji, ale rzadko w jednym module. Każda płyta obsługuje zawory 3‑lub 5‑drogowe, więc zwykle oddzielnie montujesz płyty 3‑drogowe i 5‑drogowe.

13. Jak rozwiązać problem zbyt dużych wibracji?

Upewnij się, że płyta przyłączeniowa jest mocno przykręcona do konstrukcji maszyny. Możesz też zastosować gumowe amortyzatory pod płytą, ograniczając przenoszenie drgań. Sprawdź, czy węże nie są zbyt napięte.

14. Czy płyty występują w wersji z tworzyw sztucznych?

Zwykle płyty z serii DTP wykonuje się z metalu (aluminium, mosiądz, stal). Tworzywa sztuczne nie zawsze wytrzymują wysokie ciśnienie i temperaturę w przemysłowych aplikacjach.

15. Jak dbać o płyty w środowisku z dużą ilością pyłu?

Regularnie przedmuchuj powierzchnię sprężonym powietrzem i sprawdzaj, czy kanały nie są zanieczyszczone. Możesz zainstalować dodatkowe filtry i odwadniacze w linii zasilającej.

16. Czy można przechowywać płyty na wolnym powietrzu?

Lepiej unikać długotrwałego narażenia na warunki atmosferyczne. Zaleca się magazynowanie w suchym miejscu, w oryginalnym opakowaniu, z dala od źródeł wilgoci i kurzu.

17. Jak dopasować zawory 5/2 do płyty 5‑drogowej G3/4?

Sprawdź, czy zawór ma gwint G3/4 i czy należy do serii DTP. Następnie zamocuj go z zalecanym momentem śrubowym, wpinając w płycie z oznaczeniami portów P, A, B, R, S.

18. Czy płyty przyłączeniowe DTP są kompatybilne z zaworami innego producenta?

Oficjalnie projektowano je dla zaworów DTP (oraz niektórych DTE). Kompatybilność z innymi markami może wymagać sprawdzenia rozstawów portów i uszczelnień.

19. Czy da się montować płyty pionowo, a nie poziomo?

Tak, jeśli to pasuje do układu. Zwróć jednak uwagę, by zawór nie uległ samoczynnemu odkręceniu przy wibracjach. Czasem konieczne jest zastosowanie dodatkowych podpór.

20. Jak rozwiązać problem przecieku powietrza po dokręceniu węża do płyty?

Możliwe, że zbyt mało lub zbyt dużo taśmy teflonowej na gwincie. Sprawdź też, czy gwint w wężu bądź w złączce nie ma uszkodzeń. Dokręcaj z wyczuciem, nie przekraczając zalecanych norm.

21. Czy montaż bloków płytowych n‑14 nie spowoduje spadku ciśnienia w dalszej części linii?

Tak. Duża liczba zaworów z jednego portu zasilającego może generować większy pobór powietrza. Upewnij się, że kompresor i średnica rur doprowadzających da radę zasilić wszystkie siłowniki równocześnie.

22. Czy płyta G1 do DTP wytrzyma 12 bar?

W większości przypadków tak, o ile producent dopuszcza takie ciśnienie w karcie katalogowej. Skontaktuj się z CPP PREMA, by uzyskać potwierdzenie.

23. Jak zamocować blok płytowy do maszyny?

Z reguły płyty mają otwory montażowe dla śrub M5, M6 czy M8, zależnie od wielkości. Przykręć je do konstrukcji nośnej, zachowując prostopadłość i stabilność.

24. Czy płyty przyłączeniowe 3‑drogowe G3/4 da się przerobić na 5‑drogowe?

Nie. Liczba dróg w płycie jest stała. Jeśli potrzebujesz 5‑drogowego wariantu, sięgnij po płytę 5‑drogową.

25. Gdzie znajdę instrukcję do n‑14 wielkość 2?

W opakowaniu powinna być ulotka. Możesz też pobrać plik PDF ze strony CPP PREMA lub skonsultować się z działem wsparcia producenta.

26. Czy płyty są testowane pod ciśnieniem w fabryce?

Tak. Producent zwykle przeprowadza próby ciśnieniowe każdej partii. Sprawdza integralność i szczelność kanałów.

27. Jaki jest moment dokręcania zaworu do płyty?

Waha się od 5 do 12 Nm, zależnie od rozmiaru i śrub. Zobacz w kartach katalogowych lub w krótkiej instrukcji dołączonej do płyty.

28. Czy płyta przyłączeniowa 5‑drogowa G1 jest dostępna w stali nierdzewnej?

W standardzie płyty wykonuje się z aluminium anodowanego lub mosiądzu. Możliwe zamówienie specjalne ze stali nierdzewnej, jeśli producent to potwierdzi.

29. Jak dbać o płyty w miejscach o silnym zasoleniu powietrza?

Zaleca się wersję z odpornym na korozję materiałem (np. anodowane aluminium, mosiądz lub stal nierdzewna). Regularnie spłukuj i oczyszczaj płytę, by uniknąć gromadzenia się soli na jej powierzchni.

30. Czy płyty 5‑drogowe można stosować do zaworów 3‑drogowych?

Teoretycznie możesz zaślepić część portów, ale to nieoptymalne. Lepiej użyć płyty dokładnie przystosowanej do zaworów 3/2.

Powyższe pytania i odpowiedzi powinny rozwiać większość wątpliwości, jakie pojawiają się przy projektowaniu, montażu i eksploatacji płyt przyłączeniowych DTP. W razie dodatkowych pytań, warto sięgnąć do dokumentacji CPP PREMA, zapytać dystrybutora lub skontaktować się z działem wsparcia producenta. Dzięki temu unikniesz błędów i będziesz cieszyć się sprawnym, zorganizowanym i niezawodnym układem pneumatyki.
