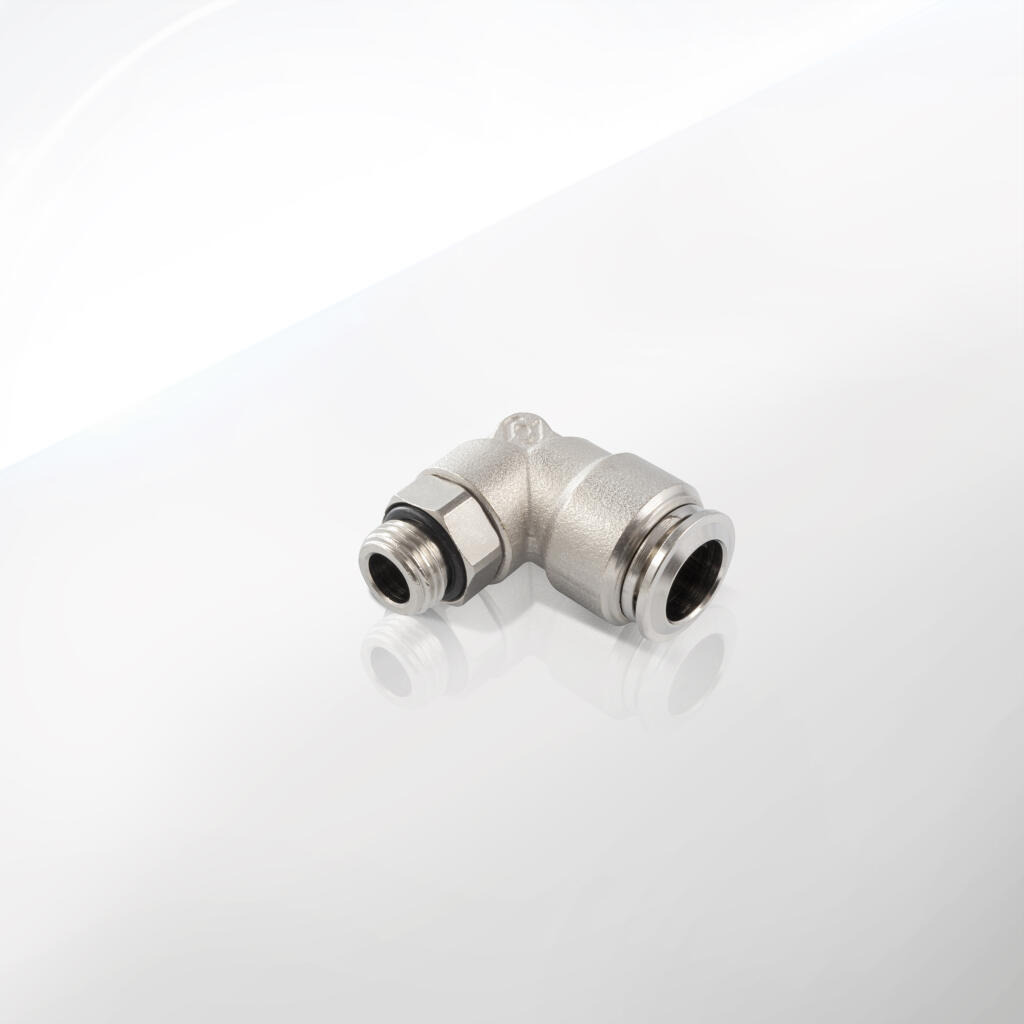

Złączki kątowe obrotowe z gwintem zewnętrznym typ 82.0050.04

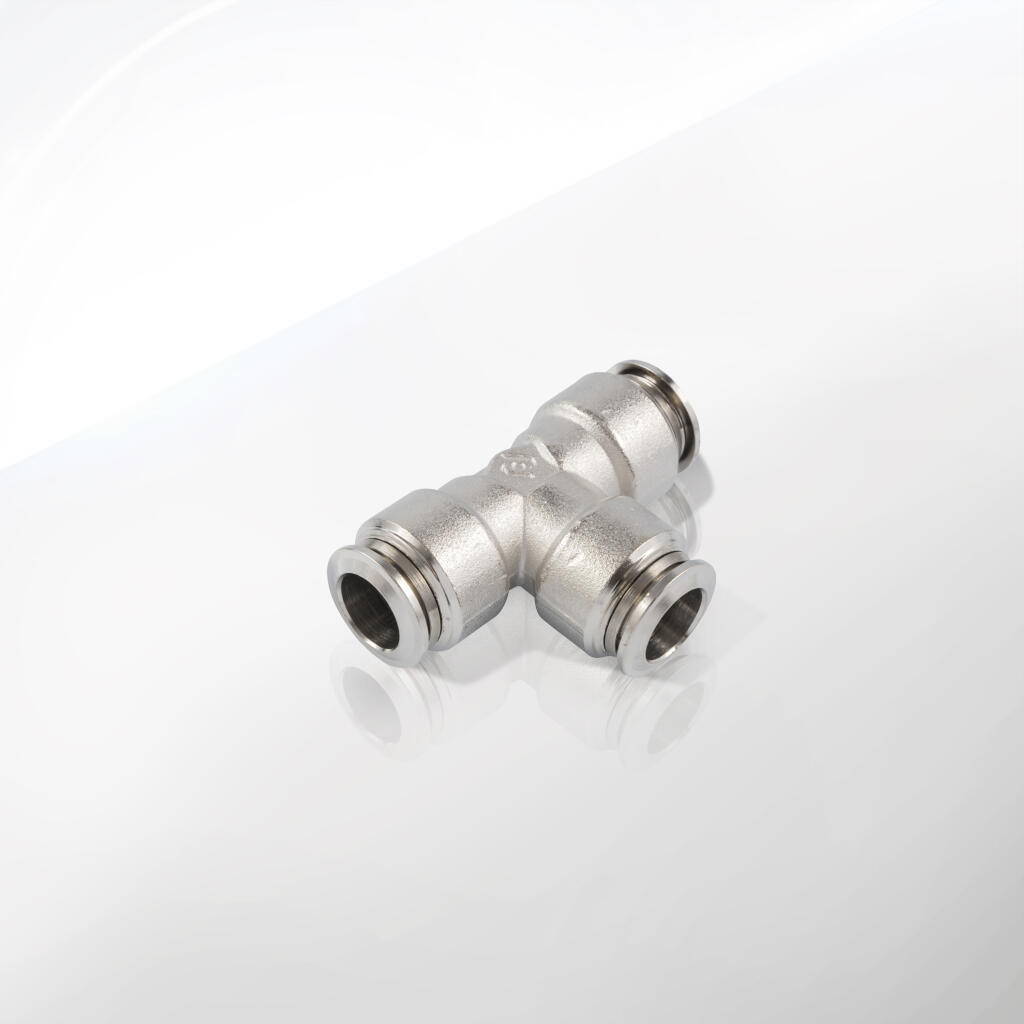

Trójniki typu T symetryczne z gwintem zewnętrznym typ 82.0050.10

SERIA 7000 do przemysły spożywczego

SERIA 7000 do przemysłu spożywczego, oferowana przez CPP PREMA, obejmuje szeroką gamę złączek pneumatycznych wtykowych wykonanych z mosiądzu niklowanego. Te łączniki służą do szybkiego i bezpiecznego łączenia rur i przewodów w instalacjach pneumatycznych, gdzie istotną rolę odgrywają higiena, odporność na korozję i łatwość utrzymania czystości. Każdy model powstaje z myślą o zastosowaniu w sektorze spożywczym, w którym wysokie standardy jakości i bezpieczeństwa są priorytetem.

Złączki wtykowe z SERII 7000 sprawdzają się w różnych zastosowaniach. Można je z powodzeniem stosować w liniach produkcyjnych w branży mleczarskiej, browarniczej, przetwórstwie warzywno-owocowym czy w firmach zajmujących się pakowaniem. Ich konstrukcja zapobiega gromadzeniu się zanieczyszczeń i pozwala na łatwe przemywanie gorącą wodą. Dzięki temu można utrzymać wysoki poziom higieny, bez ryzyka długotrwałych przestojów. Staranne wykonanie z mosiądzu niklowanego oraz dobrze dobrane uszczelnienia (w wielu modelach NBR, w innych FKM lub EPDM – w zależności od potrzeb) gwarantują szerokie spektrum odporności na detergenty i środki czyszczące.

Cechą charakterystyczną SERII 7000 jest prosty i szybki montaż. Każda złączka posiada odpowiednio zaprojektowany mechanizm zaciskowy. Wystarczy wsunąć wąż do gniazda wtykowego, aż do wyczuwalnego oporu. Po tej czynności wąż jest mocno trzymany przez system pierścieni sprężystych. Aby wąż wyjąć, należy wcisnąć pierścień odblokowujący (często oznaczony kolorem, np. czarnym lub niebieskim) i jednocześnie wyciągnąć przewód. Ta metoda wpływa na skrócenie czasu montażu i demontażu. Usprawnia to codzienną pracę i ogranicza liczbę nieplanowanych przestojów w liniach produkcyjnych.

W tej serii dostępne są różne warianty gwintów (np. G1/8, G1/4, G3/8, G1/2, a także metryczne) i średnic przyłączy (4 mm, 6 mm, 8 mm, 10 mm, 12 mm i większe). Różnorodność ma na celu dopasowanie do konkretnych wymagań instalacji. Wiele modeli posiada też wersje obrotowe. Pozwala to na wygodne ustawienie pozycji węża w ciasnych przestrzeniach, bez ryzyka skręcenia czy załamania przewodu.

Materiał mosiężny pokryty warstwą niklu stanowi optymalną kombinację pod kątem wytrzymałości mechanicznej, odporności na korozję i łatwości utrzymania higieny. Niklowanie zamyka pory mosiądzu, wygładza powierzchnię i chroni przed oddziaływaniem związków chemicznych. Dodatkowo nadaje estetyczny, srebrzysty połysk, co pomaga szybciej zidentyfikować ewentualne zabrudzenia czy oznaki zużycia. Z punktu widzenia branży spożywczej istotne jest również to, że niklowana powierzchnia zapobiega namnażaniu się mikroorganizmów lepiej niż bardziej porowate powłoki.

CPP PREMA przy projektowaniu SERII 7000 kieruje się kilkoma założeniami:

Bezpieczeństwo i higiena. Każda złączka ma konstrukcję, w której trudno o gromadzenie się resztek produkcyjnych. Gładka powierzchnia i minimalna liczba szczelin ograniczają ryzyko kontaminacji.
Wytrzymałość i odporność na uszkodzenia mechaniczne. Mosiądz niklowany dobrze znosi uderzenia, przetarcia i wibracje, co w przemyśle spożywczym bywa nieuniknione (częsty kontakt z maszynami, paletami, elementami ruchomymi).
Elastyczny dobór uszczelnień. Standardowo w wielu łącznikach stosuje się NBR, wystarczający w większości aplikacji. Jednak w wyższych temperaturach bądź w kontakcie z bardziej agresywnymi środkami czyszczącymi można zdecydować się na FKM (Viton®) albo EPDM. Dzięki temu instalacja zachowuje szczelność i trwałość nawet przy intensywnych procesach mycia (CIP – Cleaning In Place, SIP – Sterilization In Place).
Uniwersalność montażu. Wtykowy mechanizm to wygoda. Wystarczy równo przyciąć przewód, wsunąć i gotowe. Złącze nie wymaga dokręcania śrub ani stosowania opasek czy nakrętek kontrujących. To duża zaleta przy częstych modyfikacjach linii produkcyjnej lub szybkich wymianach uszkodzonych odcinków węży.
Kompatybilność z wieloma mediami. Chociaż w serii wskazano głównie na zastosowanie ze sprężonym powietrzem i gazami nieagresywnymi, w praktyce można też przenosić wodę czy płyny neutralne chemicznie (zależnie od wersji uszczelnienia).

Złączki z SERII 7000 do przemysłu spożywczego cieszą się uznaniem ze względu na łatwość czyszczenia. Powierzchnia niklowana nie wchodzi w reakcje z większością środków czystości. Dzięki czemu nawet częste mycie gorącą wodą, parą czy detergentami nie powoduje przyspieszonej korozji. W środowisku mleczarskim, gdzie dominuje wysoka wilgotność i częste zmiany temperatury, takie właściwości pozwalają utrzymać niezawodną pracę instalacji przez wiele lat.

Ważnym aspektem jest także maksymalne ciśnienie pracy, które w większości modeli SERII 7000 sięga 15 bar (choć zawsze należy zweryfikować konkretne parametry w dokumentacji). To wystarczający zakres dla typowych zastosowań w pneumatyce przemysłowej. W sytuacjach krytycznych, gdy ciśnienie może krótkotrwale wzrosnąć, dobrze wykonana złączka z mosiądzu niklowanego zapewnia wyższy margines bezpieczeństwa niż tańsze odpowiedniki z lżejszych stopów czy tworzyw sztucznych.

CPP PREMA dba, aby każda partia produkcyjna podlegała kontroli jakości. Sprawdza się szczelność, jakość wykończenia, dokładność gwintów i mechanizmów wtykowych. Umożliwia to zachowanie jednolitych standardów niezależnie od wielkości zamówienia i miejsca docelowej instalacji. Klienci, decydujący się na produkty tej serii, mają pewność, że złączki spełnią surowe wymagania rynku spożywczego.

W ramach SERII 7000 dostępne są m.in.:

Przyłączki proste wtykowe. Idealne do miejsc, w których przewód wchodzi prostopadle do urządzenia czy rurociągu.
Przyłączki kątowe obrotowe. Zapewniają zmianę kierunku przepływu i swobodę obracania, co ułatwia prowadzenie przewodów w ciasnych przestrzeniach.
Trójniki wtykowe. Pozwalają rozdzielić linię na dwie gałęzie przy zachowaniu pełnej szczelności.
Redukcje. Umożliwiają przejście z jednego rozmiaru węża na inny, co jest przydatne przy rozbudowie instalacji.
Zawory dławiące i dławiąco-zwrotne (w niektórych wariantach wtykowych). Pozwalają na regulację prędkości przepływu powietrza do siłowników.

Każdy z tych elementów wpisuje się w koncepcję szybkiego montażu i demontażu, a zarazem zachowania wysokiego poziomu czystości. W sektorze spożywczym minimalizacja zakamarków, w których mogłyby osadzać się resztki produktów, jest kluczowa. Dlatego w projektach SERII 7000 unika się ostrych krawędzi wewnętrznych, a jakość gwintów i gładkość powierzchni zewnętrznej stoją na wysokim poziomie.

Złączki pneumatyczne wtykowe z SERII 7000 znajdują zastosowanie przede wszystkim w przemyśle spożywczym. Jednak ich funkcjonalność, wytrzymałość i łatwość montażu sprawiają, że są chętnie wykorzystywane również w innych branżach. Poniżej omówimy typowe obszary, w których te produkty radzą sobie znakomicie, wskazując zarazem, w jaki sposób wspierają procesy technologiczne oraz przyczyniają się do zwiększenia bezpieczeństwa i efektywności.

1. Branża spożywcza i napojów

Przetwórstwo mleczarskie: W zakładach produkujących mleko, sery i jogurty instalacje powinny być odporne na wysoką wilgotność i częste zmiany temperatury. SERIA 7000, z mosiądzem niklowanym, ogranicza ryzyko korozji, a łatwość czyszczenia (CIP) pozwala szybko przywrócić linię do pracy.
Browary i napoje gazowane: Procesy warzenia piwa, nasycania napojów dwutlenkiem węgla czy butelkowania wymagają odporności na podwyższone ciśnienie. Mosiężne złączki wtykowe, o maksymalnym ciśnieniu pracy sięgającym 15 bar, zapewniają bezpieczne rozprowadzanie gazów i cieczy.
Przetwórstwo owocowo-warzywne: W ramach procesów mycia, selekcji, obróbki i pakowania żywności często występują siłowniki i inne elementy pneumatyki. Złączki wtykowe usprawniają dystrybucję sprężonego powietrza, nie powodując zanieczyszczenia produktów finalnych.
Cukiernie i piekarnie: Urządzenia formujące ciasto, systemy dozowania kremów czy posypek potrzebują czystych i sprawnych instalacji pneumatycznych. Złączki z SERII 7000 szybko się montuje i bez trudu wymienia podczas konserwacji.

2. Branża mięsna i rybna

Procesy obróbki mięsa i ryb wymagają częstych myć oraz częstego kontaktu z wodą, solankami lub innymi związkami. Mosiądz niklowany jest tu bardzo przydatny, bo ma lepszą odporność na korozję niż zwykły mosiądz. Z kolei modele z uszczelnieniem FKM nadają się, gdy w grę wchodzą podwyższone temperatury i działanie dezynfekujących środków chemicznych. W zakładach drobiarskich, masarniach czy chłodniach złączki te ułatwiają szybkie łączenie odcinków węży, co bywa krytyczne przy reorganizacji linii produkcyjnej lub usuwaniu awarii.

3. Przemysł chemiczny i farmaceutyczny

Chociaż SERIA 7000 zaprojektowano głównie z myślą o branży spożywczej, doskonale sprawdza się również w obszarach wymagających czystości i odporności chemicznej. W laboratoriach czy fabrykach farmaceutyków często wykorzystuje się sprężone powietrze do zasilania mikrosprzętu. Złączki z mosiądzu niklowanego nie wchodzą w reakcje z większością substancji, a dzięki gładkiej powierzchni łatwo je sterylizować. Jeśli występują wysokie temperatury lub agresywne środki, wystarczy wybrać wariant z uszczelnieniem FKM albo EPDM, zależnie od medium.

4. Układy automatyki w różnych gałęziach przemysłu

Automatyka bazuje na siłownikach pneumatycznych, zaworach sterowanych powietrzem i licznych czujnikach. Tradycyjne złączki skręcane bywają uciążliwe w montażu. Złączki wtykowe SERII 7000 przyspieszają proces budowy i modyfikacji maszyn, co docenia wielu inżynierów. Montaż polega na wsunięciu węża i gotowe. Demontaż jest równie szybki. Ta elastyczność umożliwia eksperymenty i prototypowanie, a w długim okresie przyspiesza konserwację.

5. Zastosowania w opakowalnictwie

Linie pakujące produkty spożywcze, kosmetyczne lub chemiczne potrzebują niezawodnych połączeń w instalacjach pneumatycznych. W branży opakowań ważna jest duża prędkość działania maszyn i duża liczba cykli. Złączki wtykowe SERII 7000, wykonane z solidnych materiałów, wytrzymują pracę w szybkim tempie, zachowując szczelność i stabilność. Ułatwia to stosowanie automatycznych systemów dozowania powietrza, usuwania pustych opakowań czy napełniania.

6. Montaż w urządzeniach chłodniczych i klimatyzacyjnych

Choć chłodnictwo i klimatyzacja nie należą stricte do przemysłu spożywczego, zdarza się, że część maszyn w halach produkcyjnych musi zachowywać stabilne warunki temperatury czy wilgotności. Złączki z SERII 7000 dobrze radzą sobie w warunkach podwyższonej wilgotności i nie ulegają tak łatwo korozji, a w niektórych modelach uszczelnienia FKM lub EPDM pozwalają na chwilowe występowanie wyższych temperatur (choć zawsze warto zweryfikować w dokumentacji maksymalne dozwolone wartości).

7. Czyszczenie i dezynfekcja w przemyśle spożywczym (CIP, SIP)

W branży spożywczej powszechne są procedury CIP (Cleaning In Place) i SIP (Sterilization In Place). Polegają one na myciu i sterylizacji całej instalacji bez jej demontażu. Wiąże się to z przepuszczaniem przez rurociągi bardzo gorącej wody, pary lub agresywnych środków dezynfekujących. Złączki SERII 7000, wykonane z mosiądzu niklowanego, posiadają wystarczającą wytrzymałość, by wytrzymać krótki kontakt z parą lub gorącą wodą, szczególnie jeśli używa się wersji z uszczelką FKM. W efekcie nie trzeba martwić się o nieszczelności czy przyspieszoną degradację materiału.

8. Warsztaty rzemieślnicze i małe firmy

Złączki z tej serii nie są zarezerwowane wyłącznie dla wielkich fabryk. W mniejszych przedsiębiorstwach (np. rzemieślnicze wytwórnie czekolady, małe browary kraftowe czy rodzinne zakłady piekarnicze) także istnieje potrzeba szybkiego montażu i demontażu przewodów. SERIA 7000 ułatwia szybką konfigurację linii produkcyjnej i zmianę jej układu. Mniejsi producenci docenią też niezawodność i ograniczenie strat wynikających z ewentualnych przestojów.

9. Transport i magazynowanie

Niektóre zastosowania, np. systemy transportu pneumatycznego, wymagają elastycznych połączeń i możliwości szybkiego przepinania węży. W magazynach czy centrach logistycznych, gdzie paczki lub produkty spożywcze są przesuwane przez strumień powietrza, liczy się łatwość rekonfiguracji instalacji. Wtykowe złączki SERII 7000 pozwalają szybko rozgałęzić lub wydłużyć istniejącą trasę przewodów.

10. Ogólna automatyka przemysłowa

Poza zastosowaniami spożywczymi, branża maszynowa i linie produkcyjne w różnych sektorach (np. automotive, elektronika) korzystają z atutów złączek wtykowych. Mechanizm wtykowy skraca czas montażu nawet o połowę w porównaniu z tradycyjnymi złączkami skręcanymi. Dodatkowo, mosiądz niklowany jest bezpieczny w środowiskach o podwyższonej wilgotności czy przy kontakcie z emulsjami chłodząco-smarującymi.

11. Aplikacje mobilne i prototypowe

Inżynierowie testowi i projektanci maszyn prototypowych często potrzebują sprawnie łączyć przewody pneumatyczne, aby eksperymentować z różnymi układami. Złączki wtykowe z SERII 7000 przydają się wtedy, bo pozwalają szybko przełączać konfiguracje i minimalizować przestoje. Mosiądz niklowany gwarantuje, że złączki przetrwają liczne łączenia i rozłączenia. Dzięki temu można wielokrotnie testować różne warianty i za każdym razem zachować szczelność.

12. Zastosowania w kontakcie z wodą

Choć nazwa „pneumatyczne” sugeruje pracę głównie z powietrzem, wiele wersji z SERII 7000 można stosować także do transportu wody lub płynów neutralnych (np. roztworów w przemyśle spożywczym). Trzeba jedynie upewnić się, że uszczelnienia i sam mosiądz niklowany nie reagują z danym medium, a temperatura i ciśnienie nie przekraczają podanych w specyfikacji. W wielu przypadkach jest to świetna alternatywa dla droższych złączek ze stali nierdzewnej.

13. Sklepy gastronomiczne, restauracje, urządzenia kuchenne

W profesjonalnych kuchniach i restauracjach też występują instalacje powietrzne, np. do napowietrzania ciast, sterowania zaworami w ekspresach do kawy czy innymi urządzeniami kuchennymi. SERIA 7000 ma walor higieniczny, więc nie stanowi zagrożenia dla czystości. Podczas rutynowych przeglądów lub czyszczenia można łatwo rozłączyć przewody i po chwili wpiąć je ponownie, nie zużywając dodatkowych materiałów uszczelniających.

14. Stoiska pokazowe i targowe

Firmy prezentujące urządzenia spożywcze na targach czy pokazach branżowych często korzystają z tymczasowych instalacji pneumatycznych (np. do demonstracji maszyn pakujących). Złączki wtykowe SERII 7000 umożliwiają błyskawiczny montaż i demontaż stoisk, bez ryzyka nieszczelności i bez uciążliwego skręcania węży. Po zakończonym wydarzeniu złączki można łatwo wypiąć, wyczyścić i ponownie wykorzystać.

15. Specjalistyczne laboratoria

W laboratoriach kontrolnych zajmujących się badaniem żywności, sprawna i czysta instalacja pneumatyczna bywa niezbędna. SERIA 7000, dzięki odporności na częste wpinanie i wypinanie węży, ułatwia przeprowadzanie wielu testów i analiz, w których trzeba często przestawiać aparaturę. Niklowany korpus zapobiega powstawaniu korozji i minimalizuje zanieczyszczenia w badanych próbkach.

Dane techniczne SERII 7000 do przemysłu spożywczego stanowią fundament, który pozwala inżynierom i operatorom instalacji określić, czy dany model złączki pneumatycznej wtykowej spełni wymogi konkretnego procesu. W tej części wyjaśnimy najważniejsze parametry: zakres ciśnienia, temperatury, rodzaj gwintów, materiały uszczelnień i węży, a także inne właściwości, które decydują o przydatności tych złączek w branży spożywczej oraz pokrewnych sektorach przemysłowych.

1. Ciśnienie robocze

Maksymalne ciśnienie: Dla większości złączek wtykowych SERII 7000 nominalne maksymalne ciśnienie pracy wynosi 15 bar. To wartość spotykana w typowych systemach pneumatycznych.
Zalecenia producenta: Zawsze zaleca się pozostawienie marginesu bezpieczeństwa. Jeśli instalacja może okazjonalnie generować skoki ciśnienia powyżej 15 bar, warto rozważyć inne rozwiązanie lub zweryfikować parametry.
Krótkotrwałe przeciążenia: Ze względu na solidną konstrukcję z mosiądzu niklowanego, drobne skoki ciśnienia przekraczające nominalne wartości bywa, że nie powodują natychmiastowego uszkodzenia. Mimo to producent nie gwarantuje, że przekraczanie granic bezpieczeństwa nie wpłynie na trwałość.

2. Zakres temperatury

Standardowe uszczelnienia (NBR): Większość złączek ma zakres temperatur od ok. -18°C do +70°C. W typowych procesach spożywczych wystarczy to do pracy z chłodnym powietrzem i neutralnymi warunkami.
Uszczelnienia FKM: Niektóre modele, przeznaczone do wyższych temperatur, mogą pracować nawet do +140°C czy +150°C (a krótkotrwale wyżej), zależnie od konstrukcji i zastosowanych materiałów. W ten sposób radzą sobie z procesami CIP i myciem gorącą wodą.
Uszczelnienia EPDM: Inną opcją jest EPDM, zapewniający dobrą odporność na parę wodną i chemikalia.
Wahania temperatur: Branża spożywcza często bywa narażona na cykliczne przejścia między temperaturą roboczą a temperaturą procesu czyszczenia. Dobrze dobrane uszczelnienie gwarantuje długą żywotność mimo tych zmian.

3. Rodzaje gwintów

Gwint walcowy BSPP (G): Najczęściej spotykany w instalacjach pneumatycznych. Występuje w wymiarach G1/8, G1/4, G3/8, G1/2.
Gwint metryczny: Niektóre warianty oferują M5, M12x1,5, M14x1 itp.
Stożkowy BSPT (R): W pewnych przypadkach, np. w instalacjach starszego typu, można spotkać stożek. Wówczas należy właściwie dobrać model złączki, często oznaczony literą R.
Maksymalny moment dokręcania: W dokumentacji złączek wskazuje się zalecane wartości momentu, np. ok. 10–15 Nm dla G1/4. Nieprzestrzeganie tych wytycznych może prowadzić do uszkodzenia gwintu czy rozszczelnienia.

4. Średnice węży

Typowe rozmiary: Najczęściej wykorzystywane są średnice 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, a czasem 16 mm.
Materiał węży: Poliamid (PA), poliuretan (PU) lub polietylen (PE) to powszechne tworzywa w instalacjach pneumatycznych. Mosiądz niklowany w złączkach zapewnia dobrą kompatybilność z wymienionymi materiałami, a uszczelki (NBR, FKM, EPDM) utrzymują szczelność.
Tolerancje: Ważne, by przewód posiadał zewnętrzną średnicę zgodną ze specyfikacją złączki. Zbyt duża odchyłka (np. +0,2 mm) może utrudniać wpinanie lub powodować mikronieszczelności.

5. Materiał korpusu i powłoka

Mosiądz: Jest bazowym materiałem w większości modeli. Zapewnia wytrzymałość mechaniczną i odporność na zjawisko zmęczenia materiału przy wibracjach.
Niklowanie: Nakładane na mosiądz w celu dalszej ochrony przed korozją i nadania gładkości powierzchni. W branży spożywczej jest to bardzo pożądana cecha, bo ułatwia mycie i ogranicza powstawanie nalotów.
Alternatywy: SERIA 7000 bywa dostępna także w wariantach z tworzywa (nylon, poliuretan) czy stali nierdzewnej (gdy warunki pracy są ekstremalne). Zawsze jednak kluczowy jest wybór odpowiedniego modelu do danej aplikacji.

6. Uszczelnienia

NBR (akrylonitryl-butadien): Standard dla większości złączek. Odporny na oleje i typowe środki czyszczące, działa do +70°C (czasem do +80°C w zależności od konstrukcji).
FKM (fluoroelastomer): Oferuje znacznie lepszą odporność na wysokie temperatury (nawet do +150°C czy +200°C w wersjach specjalnych) i na agresywne media. W przemyśle spożywczym popularny w aplikacjach CIP.
EPDM: Dobra elastyczność w szerokim zakresie temperatur, często stosowany przy parze wodnej. Jednak mniej odporny na oleje niż FKM.
Inne rodzaje: W rzadkich przypadkach, zależnie od producenta, spotkać można PTFE czy VMQ (silikon). W przemyśle spożywczym kluczowy jest atest i odporność na dany proces czyszczenia.

7. Konstrukcja wtykowa

Mechanizm zaciskowy: Składa się z pierścienia sprężystego (stal nierdzewna lub inny wytrzymały stop), uszczelki (NBR, FKM lub EPDM) oraz tulei prowadzącej. Wpływa to na pewne trzymanie przewodu w złączce.
Odblokowanie: Wystarczy wcisnąć pierścień i wysunąć wąż. Pozwala to zaoszczędzić czas przy konserwacjach, przeglądach lub zmianach układu w linii produkcyjnej.
Wielokrotne użycie: W normalnych warunkach złączki można rozpinać i spinać wiele razy bez istotnej utraty jakości uszczelnienia. Dzięki temu produkt jest trwały i opłacalny w dłuższym okresie.

8. Szczelność

Klasa szczelności: W przemyśle spożywczym zwraca się uwagę na minimalizację wycieków powietrza czy cieczy. Złączki SERII 7000 zwykle zapewniają klasę szczelności dostosowaną do standardów pneumatyki (np. wycieki na poziomie niewielu ml/min przy nominalnym ciśnieniu).
Testy producenta: Fabryki sprawdzają każdą partię pod kątem szczelności i jakości wykonania. To gwarantuje, że złączki spełnią swoje zadanie również w trudnych warunkach produkcji spożywczej.

9. Odporność chemiczna

Nikiel: Zapewnia ochronę przed licznymi kwasami organicznymi, środkami czyszczącymi i zasadowymi roztworami myjącymi. W razie kontaktu z bardziej agresywnymi substancjami (np. silne kwasy nieorganiczne), należy sprawdzić tabelę odporności chemicznej.
Elastomer: W branży spożywczej kluczowe są odporność na tłuszcze, białka i detergenty. FKM często jest najbardziej uniwersalnym wyborem w aplikacjach wysokotemperaturowych, zaś EPDM w kontakcie z parą wodną.
Kontakt z wodą morską lub roztworami soli: Zawartość chloru i innych soli może powodować przyspieszoną korozję, lecz niklowanie opóźnia ten proces. Jeśli jednak ryzyko korozji jest bardzo duże, może być wskazana stal nierdzewna zamiast mosiądzu niklowanego.

10. Rodzaje i kształty

SERIA 7000 obejmuje wiele rodzajów złączek:

Przyłączki proste: Ułatwiają prostoliniowe prowadzenie węża.
Kątowe obrotowe: Zmiana kierunku przepływu o 90°, z możliwością obrotu gwintu względem korpusu.
Trójniki symetryczne i redukcyjne: Rozdzielenie na dwa tory o tej samej średnicy lub przejście na inną.
Kolektory: Pozwalają podłączyć kilka przewodów w jednej listwie.
Zawory odcinające i dławiące: Dają kontrolę nad przepływem.

Taka różnorodność modeli pomaga dostosować się do złożonych układów przemysłowych.

11. Certyfikacje

Atesty spożywcze: Niektóre złączki mogą posiadać certyfikaty (np. PZH w Polsce czy NSF w USA). Warto to sprawdzić, jeśli urządzenie będzie mieć bezpośredni kontakt z produktem spożywczym.
Normy techniczne: Złączki często projektowane są według ISO 4414 (dot. bezpieczeństwa w pneumatyce), a gwinty wg ISO 228-1 (dla gwintów G).
Dokumentacja: Producent udostępnia specyfikację, rysunki i instrukcje, by użytkownik mógł rzetelnie dobrać element pod kątem wymagań.

12. Wpływ czynników środowiskowych

Wilgotność: W przemyśle spożywczym panuje duża wilgotność – mosiądz niklowany eliminuje ryzyko szybkiego rdzewienia.
Wibracje i udary: Linie produkcyjne, w których występują młoty pneumatyczne czy wibracyjne podajniki, mogą stwarzać trudne warunki dla złączek. Solidność konstrukcji z mosiądzu i niklowania zwiększa ich wytrzymałość.
Promieniowanie UV: W przypadku ekspozycji na słońce (np. instalacje na zewnątrz) lepiej ochronić złączki przed bezpośrednim działaniem światła, ponieważ niektóre elastomery (zwłaszcza NBR) mogłyby tracić elastyczność.

13. Przestoje i konserwacje

W przemyśle spożywczym każda chwila przestoju generuje koszty. Dlatego złączki wtykowe SERII 7000, dzięki łatwemu rozpinaniu i spinaniu przewodów, skracają czas obsługi serwisowej. Ponadto, brak konieczności stosowania dodatkowych narzędzi (np. kluczy do opasek) przyspiesza prace konserwacyjne.

14. Trwałość i cykl życia

Szacunkowy czas eksploatacji: Przy typowych warunkach (temperatura otoczenia do 70°C, brak silnych chemikaliów) złączki mogą służyć latami bez zauważalnych spadków szczelności.
Zużycie uszczelnień: Najczęściej to one pierwsze ulegają starzeniu, szczególnie w podwyższonych temperaturach. W razie potrzeby można wymienić samą złączkę – proces jest szybki i nie przerywa linii produkcyjnej na długo.
Cykl wpinania i wypinania: Producent zwykle deklaruje kilkaset czy nawet kilka tysięcy cykli łączenia/rozłączenia, zachowując pełną szczelność. Liczba zależy od serii i specyfikacji.

15. Praktyczne wskazówki

Zawsze czyść końce węży przed wpięciem w złączkę, unikając wprowadzania zanieczyszczeń do instalacji.
Stosuj klucze o odpowiednim rozmiarze, unikając zbyt dużej siły przy dokręcaniu.
Gdy instalacja działa w skrajnych warunkach, wybierz wariant z odpowiednim uszczelnieniem (np. FKM).
Regularnie przeprowadzaj test szczelności i oględziny wizualne w trakcie konserwacji linii spożywczej.

W SERII 7000 do przemysłu spożywczego kluczową rolę odgrywa właściwy dobór materiałów. To właśnie on przekłada się na trwałość, bezpieczeństwo i higienę całej instalacji pneumatycznej. W tej sekcji przeanalizujemy szczegółowo najważniejsze komponenty, z których składają się złączki: korpus z mosiądzu niklowanego, elementy sprężyste, a także uszczelnienia.

1. Korpus z mosiądzu

Mosiądz to stop miedzi i cynku, który od dawna jest szeroko stosowany w przemyśle. Powód? Łatwo się go obrabia, ma dobrą odporność korozyjną (choć nie tak wysoką jak stal nierdzewna) i jest wystarczająco wytrzymały mechanicznie. W kontekście pneumatyki mosiądz zapewnia:

Stabilność wymiarową: Nawet przy wahaniach temperatury i ciśnienia.
Wysoką odporność na ścieranie: Istotną w miejscach, gdzie występują ruchy obrotowe złączki (np. modele kątowe obrotowe).
Zdolność do przewodzenia ciepła: Co bywa korzystne, bo pozwala uniknąć nadmiernej kondensacji pary wodnej wewnątrz złączki.

2. Powłoka niklowa

Na mosiądzu nakłada się cienką warstwę niklu. Niklowanie pełni kilka kluczowych ról:

Ochrona przed korozją: Nikiel jest odporny na działanie wody, wilgoci i wielu substancji chemicznych. Zapobiega bezpośredniej reakcji mosiądzu z otoczeniem.
Gładkość powierzchni: Niklowana warstwa wygładza i uszczelnia pory w mosiądzu. To istotne w przemyśle spożywczym, bo gładka powierzchnia nie sprzyja osadzaniu się zanieczyszczeń i mikroorganizmów.
Estetyka: Lśniący, srebrzysty odcień niklu pozwala szybko dostrzec wszelkie zabrudzenia, co ułatwia kontrolę czystości.
Dodatkowa twardość: Nikiel dodaje kilka punktów twardości, co zwiększa odporność na zarysowania, nieuniknione w codziennej pracy maszyn.

3. Elementy sprężyste i zaciskowe

Złączki wtykowe zawierają pierścień zaciskowy (na ogół ze stali nierdzewnej lub stalowego stopu hartowanego) oraz ewentualnie sprężynę. Te detale odpowiadają za utrzymanie przewodu w miejscu:

Stal nierdzewna charakteryzuje się wysoką odpornością korozyjną i zachowuje sprężystość w szerokim zakresie temperatur. W przemyśle spożywczym to cenna zaleta.
Konstrukcja zaciskowa umożliwia włożenie węża, który jest blokowany przez stożkowe krawędzie pierścienia. Zapewnia to szczelność i bezpieczeństwo nawet przy wstrząsach czy wibracjach.

4. Uszczelki

Uszczelnienie to kluczowy komponent każdej złączki. Zapewnia barierę uniemożliwiającą ucieczkę powietrza (lub innego medium) oraz przedostawanie się zanieczyszczeń z zewnątrz.

NBR (akrylonitryl-butadien): Najpopularniejszy w standardowych zastosowaniach. Odporny na oleje, tłuszcze i wiele powszechnych detergentów. Maksymalna temperatura pracy sięga ok. +70°C (czasem +80°C).
FKM (Viton®): Wytrzymuje wyższe temperatury (nawet +150–200°C zależnie od konkretnej wersji) i jest bardziej odporny na agresywne chemikalia. W procesach CIP to często najlepszy wybór.
EPDM: Bardzo dobra elastyczność w szerokim zakresie temperatur, zwłaszcza w kontakcie z parą wodną. Jednak wrażliwszy na oleje w porównaniu z NBR czy FKM.
Inne elastomery: W zależności od potrzeb użytkownika (np. PTFE, kauczuk silikonowy), choć w SERII 7000 dominują NBR i FKM.

5. Tworzywa sztuczne w pierścieniach odblokowujących

Złączki wtykowe posiadają pierścień odblokowujący (tzw. release ring), często z tworzywa sztucznego (np. POM – polioksymetylen). To materiał o małym współczynniku tarcia i dużej stabilności wymiarowej. Jego zadaniem jest ułatwienie wciśnięcia sprężystego pierścienia, aby zwolnić wąż. POM lub inne odporne polimery dobrze znoszą kontakt z wodą, środkami czyszczącymi, a także działanie temperatur typowych dla branży spożywczej.

6. Higiena i bezpieczeństwo w przemyśle spożywczym

Materiał musi spełniać rygorystyczne normy dotyczące migracji substancji do produktu spożywczego. Zazwyczaj:

Mosiądz niklowany uznawany jest za bezpieczny w układach, gdzie nie występuje długotrwały bezpośredni kontakt z żywnością.
Powierzchnia niklowana: Ogranicza wydzielanie metalicznych jonów, które mogłyby niekorzystnie wpłynąć na produkt spożywczy.
Elastomery: W niektórych przypadkach warto upewnić się, że uszczelki posiadają atest FDA czy innych instytucji (np. PZH w Polsce), jeśli medium ma potencjalnie stykać się z żywnością w sposób bezpośredni.

7. Odporność na korozję i zewnętrzne czynniki

Branża spożywcza często wymaga intensywnego mycia pod ciśnieniem, kontaktu z parą wodną czy detergentami zasadowymi lub kwaśnymi. Mosiądz niklowany wykazuje tu:

Dobrą stabilność: Nie ulega szybkiemu niszczeniu nawet w kontakcie z agresywnymi środkami czyszczącymi (np. roztworami alkalicznymi).
Zmywalność: Gładka warstwa niklu ułatwia spłukiwanie zanieczyszczeń.
Trudniejsze powstawanie biofilmu: W porównaniu do powierzchni porowatych, np. niepokrytego mosiądzu czy stali węglowej.

8. Reakcje galwaniczne

W instalacjach, gdzie występują inne metale (np. aluminium, stal nierdzewna), warto pamiętać o ewentualnych różnicach potencjału galwanicznego. Generalnie niklowane powierzchnie dość dobrze współpracują z innymi popularnymi metalami, ale jeśli dochodzi do długotrwałego kontaktu z elektrolitami (solanki, roztwory kwasów), należy:

Zastanowić się nad ewentualnym ograniczeniem prądów galwanicznych poprzez odpowiednie uziemienie czy dobór łączników (np. w najbardziej newralgicznych miejscach użyć stali nierdzewnej zamiast mosiądzu).
Skonsultować tablice kompatybilności: Pozwala to unikać przyspieszonej korozji w miejscach styku.

9. Wpływ temperatury na materiały

Mosiądz traci część wytrzymałości mechanicznej przy ekstremalnie wysokich temperaturach, jednak w większości procesów spożywczych (do ~140°C) pozostaje stabilny.
Nikiel zachowuje swe właściwości do temperatur znacznie wyższych, niż występują w typowych myciach CIP (ok. 95–130°C).
Elastomery (jak FKM) determinują, jak długo złączka przetrwa w warunkach podwyższonej temperatury. Nawet najlepszy korpus nie pomoże, jeśli uszczelka nie wytrzyma.

10. Możliwość konserwacji i wymiany części

W praktyce, złączki wtykowe rzadko rozbiera się na części. Jeśli dojdzie do zużycia, najczęściej wymienia się całą złączkę, ponieważ jest to szybkie i relatywnie niedrogie. Jednak:

Elementy plastikowe (np. pierścień odblokowujący) można czasem wymienić, jeśli producent przewidział taką opcję.
Uszczelki: Zależnie od konstrukcji, bywa możliwość montażu nowego oringa, o ile dostępne są części zamienne.

W branży spożywczej wielu specjalistów stawia na szybką wymianę całego komponentu, by zachować najwyższy poziom higieny i uniknąć potencjalnych miejsc gromadzenia się bakterii.

11. Trwałość powłoki niklowej

Jakość niklowania zależy od procesu galwanicznego. W SERII 7000 stosuje się technologię niklowania zapewniającą równomierną i odporną warstwę:

Grubość powłoki często waha się między 5 a 15 mikronów. Im grubsza warstwa, tym lepsza ochrona, ale wyższy koszt.
Adhezja: Dobra przyczepność do mosiądzu gwarantuje brak łuszczenia się niklu przy uderzeniach czy drganiach.

12. Materiały w kontekście przepisów BHP

W branży spożywczej obowiązują wyśrubowane normy bezpieczeństwa. Wybierając materiały:

Niski poziom migracji: Mosiądz niklowany minimalizuje przenikanie metali ciężkich do produktu.
Brak ostrych krawędzi: Złączki są projektowane tak, by eliminować ryzyko skaleczeń u pracowników.
Możliwość łatwej identyfikacji uszkodzeń: Błyszcząca powierzchnia pozwala operatorom szybko wykryć pęknięcia, zadrapania czy korozję.

13. Koszty i dostępność

Mosiądz niklowany jest tańszy niż wiele stopów stali nierdzewnej, a oferuje przy tym zbliżoną odporność na korozję w standardowych warunkach spożywczych.
Elastomery premium (FKM) są droższe niż NBR, ale w aplikacjach wysokotemperaturowych lub chemicznie wymagających warto zainwestować w ich dłuższą żywotność.
Szeroka dostępność: SERIA 7000 jest powszechnie oferowana i łatwo dokupić zapasowe złączki lub wymienić konkretny element w razie awarii.

14. Recykling

Mosiądz można poddać recyklingowi w całości (po usunięciu uszczelnień).
Nikiel z mosiądzu niklowanego przechodzi do tego samego strumienia recyklingu metali kolorowych.
Elastomery (NBR, FKM) są trudniejsze do przetworzenia, ale stanowią niewielki odsetek masy całego komponentu.

Prawidłowy montaż złączek wtykowych SERII 7000 do przemysłu spożywczego jest kluczowy dla utrzymania długotrwałej szczelności i bezpieczeństwa procesu. Poniżej przedstawiamy zalecenia krok po kroku, począwszy od przygotowania stanowiska, aż po test końcowy i planowe konserwacje.

1. Przygotowanie stanowiska

Czystość i higiena: W przemyśle spożywczym niezwykle ważne jest, by w miejscu montażu panował porządek. Unikaj obecności pyłów, resztek jedzenia czy innych zanieczyszczeń.
Wyłączenie ciśnienia: Upewnij się, że węże nie są pod ciśnieniem. Zdejmij zasilanie sprężonego powietrza, aby uniknąć ryzyka niekontrolowanego wyrzutu węża.
Zgromadzenie narzędzi: Zazwyczaj wystarczą klucze płaskie lub oczkowe do dokręcania gwintów (o odpowiednim rozmiarze, np. 13 mm, 17 mm). Jeśli planujesz uszczelnić gwint (np. taśmą PTFE), upewnij się, że masz ją pod ręką.

2. Przygotowanie węża i gwintu

Przycinanie węża: Używaj ostrego noża lub gilotyny do tworzyw, tak aby koniec węża był ścięty prostopadle (90°). Nierówne cięcie może skutkować nieszczelnościami.
Czyszczenie: Usuń ewentualne opiłki i kurz ze świeżo przyciętej krawędzi.
Gwint: Jeśli przyłączka ma gwint walcowy (G), zwykle stosuje się dodatkowe uszczelnienie: taśmę PTFE, pastę lub oring. Zaaplikuj niewielką ilość taśmy (2–3 zwoje) w kierunku zgodnym z nakręcaniem.

3. Wkręcanie złączki w gniazdo

Wybór gwintu: Upewnij się, że masz właściwy typ (G1/4, G3/8, R1/4, itp.) pasujący do urządzenia.
Wkręcanie ręczne: Zacznij ręcznie, aby uniknąć przekoszenia czy zniszczenia pierwszych zwojów gwintu.
Klucz i moment: Dokręć kluczem do momentu, w którym poczujesz opór. Najlepiej użyć klucza dynamometrycznego, jeśli producent złączki wskazuje konkretny moment (np. 10–15 Nm dla G1/4). Unikaj nadmiernego siłowania, by nie rozerwać gwintu.

4. Podłączanie węża

Wsuń przewód: Włóż go prosto w otwór wtykowy, aż poczujesz wyraźny opór.
Blokada: Mechanizm pierścienia sprężystego zakleszcza się na wężu. Nie musisz dodatkowo nic dokręcać.
Kontrola: Delikatnie pociągnij wąż, aby upewnić się, że jest solidnie trzymany i nie wysuwa się z złączki.
Powtarzaj czynność: W przypadku trójników czy rozgałęzień powtórz proces dla pozostałych otworów wtykowych.

5. Test szczelności

Stopniowe podnoszenie ciśnienia: Włącz sprężone powietrze, ale zwiększaj ciśnienie powoli.
Detekcja wycieków: Odsłuchaj wyraźnego syczenia, użyj płynu do wykrywania nieszczelności (np. wody z mydłem) wokół połączeń. Pojawiające się bąbelki sygnalizują nieszczelność.
Reakcja: Jeżeli wyciek występuje, zweryfikuj dokręcenie gwintu lub ponownie wyjmij i wsuń przewód. Być może wąż jest źle przycięty bądź zanieczyszczony.

6. Ustawienie złączek obrotowych (jeśli dotyczy)

W wersjach kątowych obrotowych możesz ustawić kąt wylotu węża w dogodnym kierunku. Po wkręceniu do urządzenia złączka często posiada element obracający się wokół osi gwintu:

Nie przekręcaj na siłę: Nadmierne obracanie przy pełnym ciśnieniu może poluzować gwint. Ustaw właściwą pozycję z wyczuciem.
Sprawdź ponownie szczelność: Zmiana ułożenia czasem prowadzi do minimalnych przesunięć, które trzeba skontrolować.

7. Demontaż węża

Wcisnij pierścień: Przytrzymaj go dociśnięty w głąb złączki.
Wyciągnij wąż: Ruchem zdecydowanym, ale nie szarpanym. Staraj się utrzymać osiowość, aby nie wygiąć elementów zaciskowych.
Czyszczenie: Po wyjęciu przewodu warto go ponownie przyciąć, jeśli widać uszkodzenia końcówki.

8. Częste problemy i sposoby ich rozwiązania

Wycieki przy gwincie: Najczęściej wynikają z braku lub niewystarczającej warstwy uszczelniającej (taśma, pasta). Można zdjąć złączkę, oczyścić gwint i nałożyć materiał uszczelniający ponownie.
Przewód wysuwa się ze złączki: Może to oznaczać, że wąż jest niewłaściwej średnicy, źle przycięty albo pierścień sprężysty jest uszkodzony. Sprawdź zgodność węża z rekomendacjami (np. D8 mm).
Niewłaściwy moment dokręcania: Nadmierne dokręcenie może pęknąć gwint w korpusie urządzenia lub złączce. Zbyt słabe – spowoduje przeciek. Zalecane jest użycie klucza dynamometrycznego.
Zabrudzenia wewnątrz: W środowisku spożywczym drobiny jedzenia czy pyły mogą zablokować mechanizm sprężysty. Regularne przepłukiwanie i czyszczenie złączek zapobiegnie takim problemom.

9. Konserwacja i kontrola

Okresowe przeglądy: W zakładach spożywczych często łączy się to z rutynowym myciem linii. Warto wówczas szybko sprawdzić stan powierzchni niklowanej – czy nie ma odbarwień, wżerów korozyjnych albo uszkodzeń mechanicznych.
Wymiana uszczelek: Jeśli złączka pozwala na prosty demontaż uszczelki (co nie zawsze jest standardem w wtykowych), można ją wymienić, przedłużając życie całej złączki. Jednak w wielu przypadkach korzystniej jest wymienić kompletną złączkę w celu zachowania higieny.
Mycie CIP: SERIA 7000 nadaje się do procesów CIP. Należy jednak pamiętać, by dostosować czas i temperaturę do możliwości elastomeru. Zbyt wysoka temperatura lub wyjątkowo agresywny środek czyszczący może uszkodzić uszczelnienia, jeśli przekroczone zostaną parametry z dokumentacji.

10. Rady praktyczne dla przemysłu spożywczego

Wprowadzaj wąż zawsze prostopadle do osi złączki. Unikaj nacisku bocznego, który mógłby utrudnić pełne wsunięcie.
Stosuj węże dobrej jakości. Ich rzeczywista średnica zewnętrzna musi odpowiadać zadeklarowanej przez producenta (np. 8,00 mm ± 0,05). Zbyt duże odchyłki to główna przyczyna problemów z montażem.
Unikaj niepotrzebnego demontażu. Choć system wtykowy to ułatwia, wielokrotne wpinanie i wypinanie węża skraca żywotność elementów sprężystych. Planuj instalację tak, by ograniczyć niepotrzebne ingerencje.
Rzetelny test po montażu. Skompletuj wszystkie złączki, podłącz węże, a następnie wypełnij system powietrzem, sprawdzając szczelność na każdym etapie. To kluczowa kwestia, by uniknąć strat ciśnienia i ewentualnych przecieków w środowisku produkcji żywności.

11. Montaż dużej liczby złączek w linii

Przy rozbudowanych liniach produkcyjnych:

Opracuj schemat instalacji: Ułatwia to prace monterów i zmniejsza ryzyko błędnego wpięcia.
Wyznacz strefy: Np. strefa mokra (mycie) i sucha (pakowanie). Zwróć uwagę, by w strefach mokrych stosować np. uszczelnienia FKM.
Podziel pracę: W dużych projektach kilka osób może równocześnie montować poszczególne sekcje instalacji, aby zmniejszyć czas przestoju.

12. Logistyka i magazynowanie

Przechowywanie: Trzymaj złączki w oryginalnych opakowaniach w suchym miejscu, z dala od ekstremalnych temperatur.
Inspekcja przed użyciem: Jeśli produkty były magazynowane długo, sprawdź, czy powłoka niklowa nie uległa uszkodzeniom (np. przez obtarcia).

Poniżej zebraliśmy najczęstsze pytania (FAQ) związane ze złączkami pneumatycznymi wtykowymi SERII 7000 do przemysłu spożywczego. Odpowiedzi uwzględniają specyfikę instalacji, wymagania higieniczne oraz codzienne wyzwania, z którymi mierzą się użytkownicy w branży spożywczej.

1. Czy złączki SERII 7000 nadają się wyłącznie do pneumatyki?

Nie tylko. Choć główne przeznaczenie to przesył sprężonego powietrza, złączki mogą też transportować inne gazy nieagresywne i – w wielu przypadkach – ciecze neutralne. Trzeba jednak zweryfikować odporność elastomeru (NBR, FKM, EPDM) i sprawdzić, czy medium nie spowoduje korozji mosiądzu niklowanego.

2. Jak wybrać odpowiednie uszczelnienie: NBR, FKM czy EPDM?

NBR: Standard w większości zastosowań. Odpowiedni do ~70°C, odporny na oleje i tłuszcze, wystarczający w typowych liniach pneumatycznych.
FKM (Viton®): Idealny przy wyższych temperaturach (mycie gorącą wodą, para, CIP), lepiej radzi sobie z agresywnymi chemikaliami. Jednak droższy.
EPDM: Dobra elastyczność i odporność na parę, ale słabsza na oleje. Często stosowany w przemyśle farmaceutycznym i spożywczym, gdy wymagana jest odporność na gorące roztwory zasadowe.

3. Jakie jest typowe maksymalne ciśnienie?

Najczęściej 15 bar. To wystarczające dla większości układów pneumatycznych w branży spożywczej, gdzie typowe ciśnienia robocze mieszczą się w przedziale 6–10 bar. Zawsze jednak sprawdzaj kartę katalogową, bo parametry mogą się różnić w zależności od średnicy i modelu.

4. Czy SERIA 7000 jest dopuszczona do bezpośredniego kontaktu z żywnością?

Przeważnie mosiądz niklowany jest uznawany za bezpieczny w kontaktach pośrednich (sprężone powietrze czy woda technologiczna). Jeśli jednak medium faktycznie dotyka żywność (np. sos, płyn spożywczy), należy sprawdzić dokumentację producenta w zakresie atestów spożywczych (np. NSF, PZH). Wielu użytkowników korzysta z tych złączek w obszarze okołoprodukcyjnym, a nie stricte z płynem spożywczym.

5. Jakie rozmiary węży mogę podłączyć?

W SERII 7000 znajdziesz m.in. 4 mm, 6 mm, 8 mm, 10 mm, 12 mm i bardziej nietypowe średnice. Zależy to od konkretnego modelu. Dokumentacja określa, jaki wąż pasuje do danej złączki (np. G1/4 + D8 mm). Warto zawsze dobrać przewód zgodnie z zaleceniami, by uniknąć nieszczelności.

6. Czy instalacja powinna być pozioma czy pionowa? Ma to znaczenie?

Zazwyczaj nie. Złączki wtykowe działają w dowolnej orientacji. Ważniejsze jest, by zaprojektować linię z uwzględnieniem wygodnego dostępu (np. w razie konieczności demontażu) oraz unikać niepotrzebnych zgięć węży, które mogą prowadzić do utraty przepływu lub mikroprzecieków.

7. Czy można łączyć kilka trójników z SERII 7000 w celu rozbudowy systemu?

Tak. Wiele aplikacji wymaga rozgałęzień, np. trójnik T, Y czy nawet kolektory. Montaż kolejnych złączek jest prosty. Upewnij się tylko, że ciśnienie i przepływ w głównej magistrali wystarczą do zasilenia nowych odgałęzień.

8. Czym różnią się przyłączki obrotowe od zwykłych kątowych?

Modele obrotowe mają specjalną konstrukcję, pozwalającą obracać korpusem z wężem wokół własnej osi (np. 360°). To przydatne, gdy musisz dostosować kierunek wylotu węża w trakcie montażu lub konserwacji. Zwykłe kątowe są stałe i po dokręceniu nie można swobodnie zmienić pozycji węża bez luzowania gwintu.

9. Jak długo złączki wytrzymają w warunkach branży spożywczej?

To zależy od warunków i intensywności pracy. W typowych sytuacjach (np. ciśnienie 6–8 bar, temperatura otoczenia 20–30°C, regularne mycie przy ~70–80°C) złączki wytrzymują wiele lat bez poważnych oznak zużycia. W bardziej wymagających aplikacjach (wysoka temperatura, agresywne chemikalia) czas eksploatacji może się skrócić, szczególnie ze względu na uszczelki.

10. Czy można stosować te złączki w podciśnieniu (vacuum)?

Wiele modeli nadaje się też do podciśnienia, ale poziom szczelności w warunkach silnego vacuum należy sprawdzić w dokumentacji. Zdarza się, że złączka projektowana głównie do dodatniego ciśnienia nie gwarantuje pełnej szczelności przy głębokiej próżni.

11. Czy powłoka niklowa może się złuszczyć?

Przy normalnym użytkowaniu, w ramach zalecanego ciśnienia i temperatur, niklowanie jest trwałe. Intensywne ocieranie metal o metal lub uderzenia mogą uszkodzić powłokę. Jednak w standardowej eksploatacji spożywczej, gdzie dominuje mycie wodą i detergenty, ryzyko złuszczenia jest minimalne.

12. Jak często należy sprawdzać szczelność?

W branży spożywczej zaleca się kontrolę przynajmniej podczas każdego większego czyszczenia czy przestoju technologicznego. Wiele firm wprowadza harmonogramy miesięczne bądź kwartalne. Szybka inspekcja obejmuje wzrokowe sprawdzenie stanu złączek i test ciśnieniowy (np. w niskim ciśnieniu wstępnym, by wykryć ewentualne mikrowycieki).

13. Jakie środki czyszczące są dopuszczalne?

Złączki z mosiądzu niklowanego i uszczelkami NBR czy FKM wytrzymują większość środków czyszczących stosowanych w CIP (roztwory zasadowe, kwasowe, chlorowe). Trzeba jednak przestrzegać stężeń i temperatur określonych przez producentów chemii. Zbyt wysoka temperatura albo zbyt silne stężenie mogą skrócić żywotność uszczelek.

14. Czy montaż wymaga specjalnych narzędzi?

Do zamocowania w gnieździe gwintowanym wystarczy standardowy klucz płaski lub oczkowy. Do przycinania węża zaleca się nożyce do tworzyw. Mechanizm wtykowy nie wymaga dodatkowych narzędzi. Użycie klucza dynamometrycznego jest opcjonalne, lecz zalecane dla kontroli precyzyjnego momentu dokręcania.

15. Co, jeśli w zakładzie panuje duża różnica temperatur między strefą produkcji a mycia?

Należy wybrać uszczelnienie, które toleruje gwałtowne zmiany temperatur (np. FKM). Lepiej zapobiegać szokom termicznym. W praktyce warto stopniowo podgrzewać i studzić instalację – radykalne przejścia od -5°C do +90°C w krótkim czasie zawsze zwiększają ryzyko pęknięć lub deformacji.

16. Czy złączki można wykorzystywać ponownie w innym miejscu?

Tak, o ile nie widać uszkodzeń mechanicznych ani zużytych uszczelek. Częste wypinanie i wpinanie węża nie powinno poważnie zaszkodzić konstrukcji, ale zawsze warto ocenić stan elementów sprężystych i powierzchni. Jeśli wszystko jest w porządku, można przenieść złączkę do innego segmentu linii.

17. Czy gwintowe połączenia należy uszczelniać taśmą teflonową czy wystarczy oring?

Zależy od konstrukcji:

Gwint G (BSPP) bez specjalnego rowka: Wymaga zwykle taśmy PTFE (lub pasty).
Gwint z rowkiem pod oring: Nie trzeba dodatkowej taśmy, wystarczy, by oring przylegał do płaskiej czołowej powierzchni gniazda.

18. Jakie ciśnienie robocze jest najpopularniejsze w aplikacjach spożywczych?

Najczęściej 6–8 bar. Ta wartość pozwala na sprawną pracę siłowników, zaworów i innych elementów pneumatycznych. Złączki SERII 7000 z zapasem do 15 bar działają wtedy w bezpiecznym zakresie.

19. Czy można liczyć na wsparcie techniczne producenta?

Zwykle tak. CPP PREMA i dystrybutorzy zapewniają doradztwo w doborze modeli, udostępniają karty katalogowe, a często także filmy instruktażowe z montażu. W razie problemów można liczyć na pomoc w identyfikacji przyczyn nieszczelności lub doborze właściwego uszczelnienia.

20. Kiedy lepiej wybrać stal nierdzewną niż mosiądz niklowany?

Jeżeli w instalacji występują ekstremalnie agresywne media (np. stężone kwasy czy słona woda), lub jeśli wymagane są bardzo wysokie temperatury stale utrzymywane (powyżej możliwości FKM), stal nierdzewna może okazać się trwalszą opcją. Jednak w typowych procesach spożywczych, mosiądz niklowany ze odpowiednim elastomerem bywa wystarczający i tańszy.

Regionalni specjaliści
