Złączki pneumatyczne wtykowe

Złączki pneumatyczne wtykowe CPP PREMA to komponenty nowoczesnych systemów pneumatyki przemysłowej, zaprojektowane z myślą o maksymalnej efektywności montażu, niezawodności i długotrwałej eksploatacji. Dzięki technologii połączeń typu push-in, użytkownik może w kilka sekund stworzyć szczelne, trwałe i bezpieczne połączenie przewodu z instalacją, bez konieczności użycia narzędzi czy stosowania dodatkowych środków uszczelniających. To rozwiązanie szczególnie cenione w branżach, gdzie liczy się czas, powtarzalność oraz prostota obsługi.

CPP PREMA oferuje dwie główne linie złączek wtykowych:

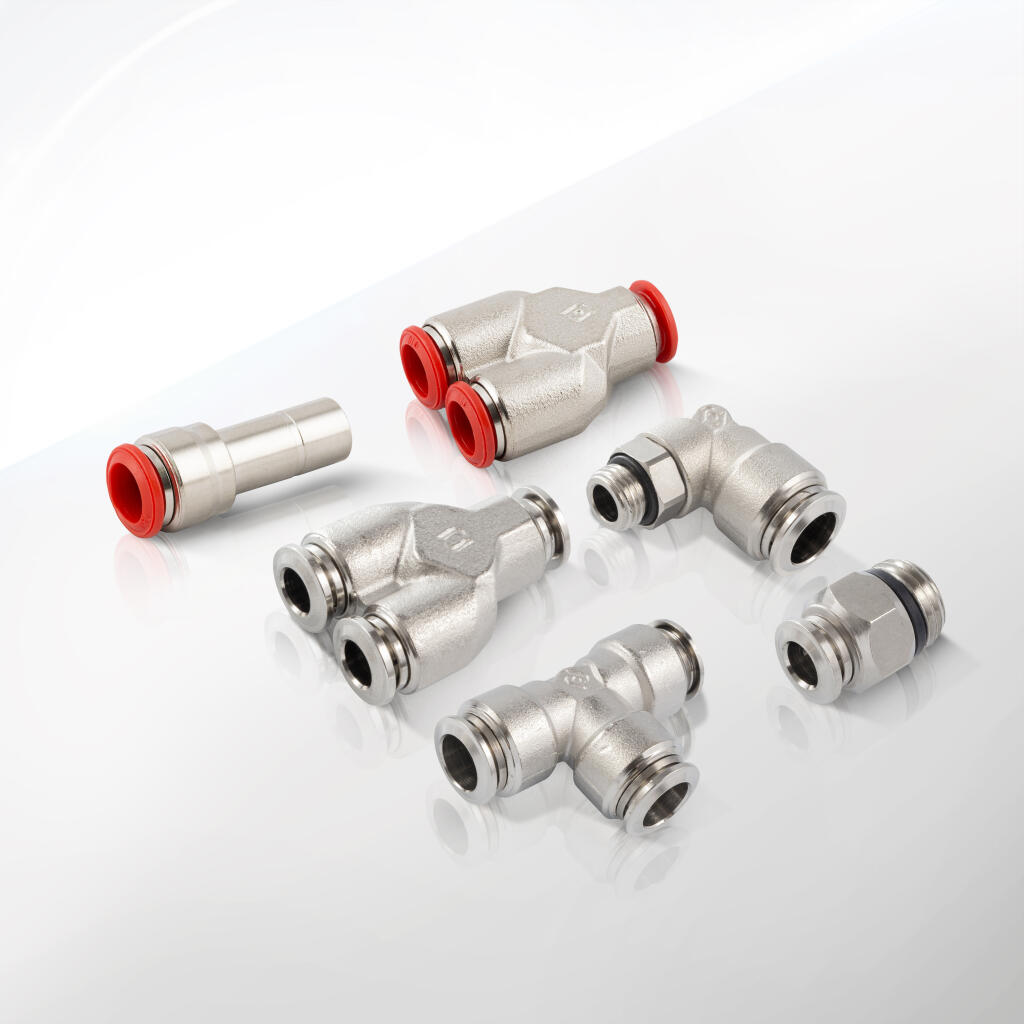

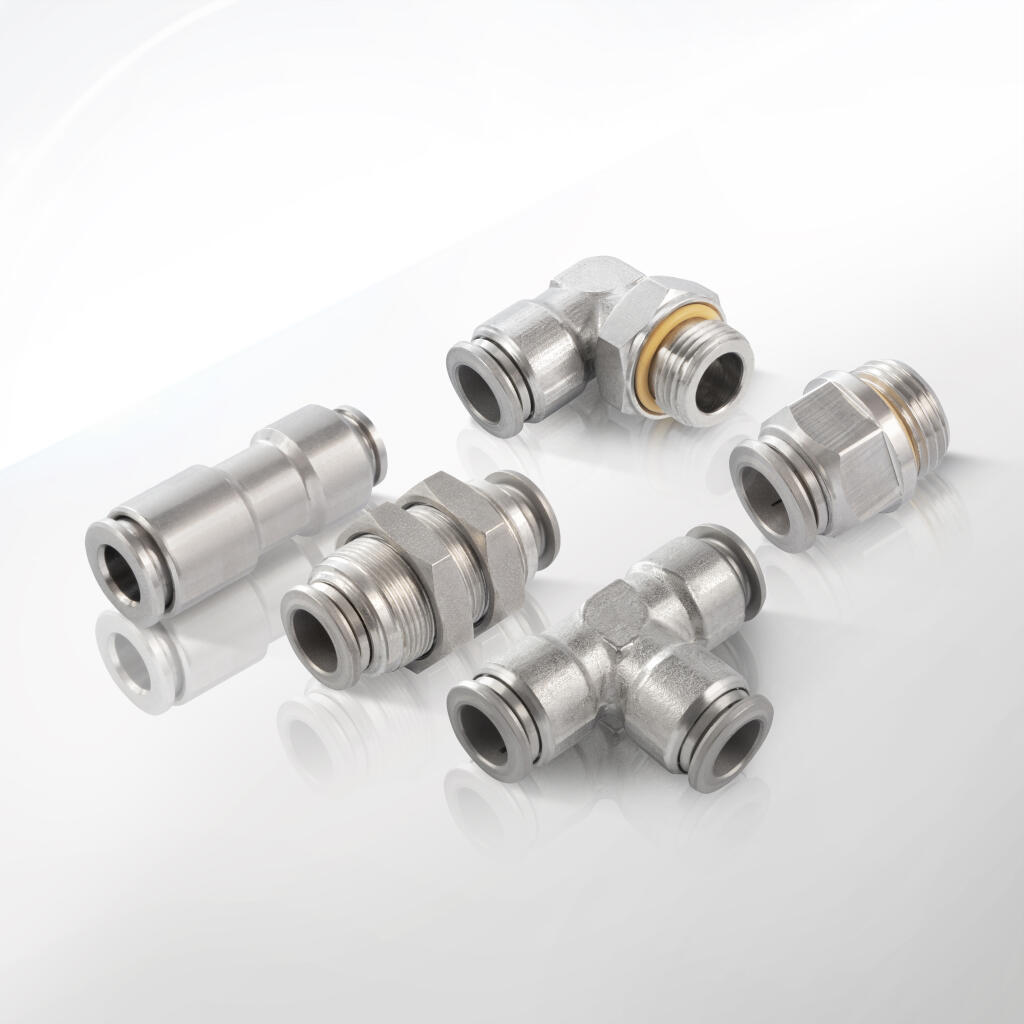

• Złączki wtykowe z mosiądzu niklowanego – reprezentowane przez serie 50000 i 57000, przeznaczone do zadań standardowych oraz specjalnych (Heavy Duty),

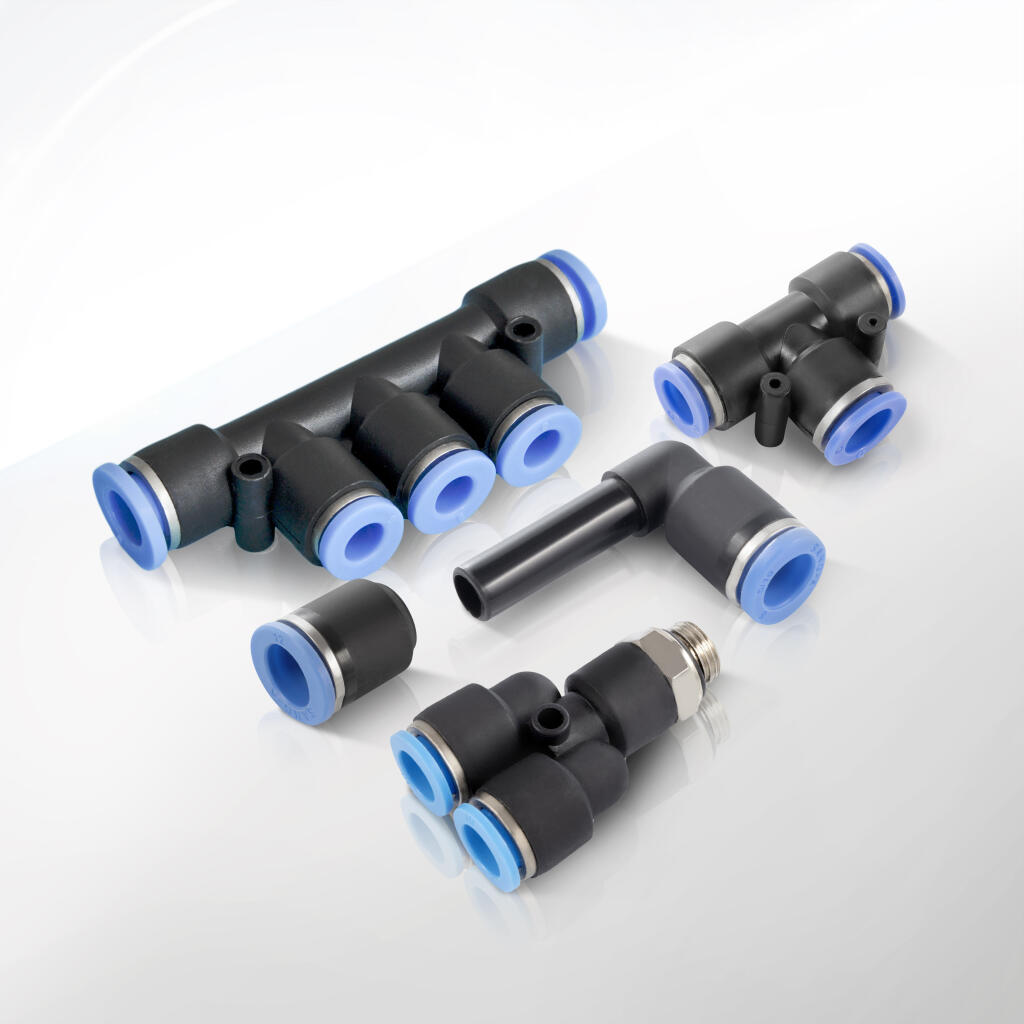

• Złączki wtykowe z tworzywa technicznego – wykonane z PBT lub PA z elementami metalowymi, lżejsze i bardziej kompaktowe, dedykowane instalacjom o mniejszych obciążeniach lub ograniczonej przestrzeni.

Najważniejsze cechy produktów:

• Szybki montaż i demontaż bez narzędzi – system push-in pozwala wsunąć przewód jednym ruchem, a blokada sprężysta automatycznie go unieruchamia.

• Szczelność i odporność na drgania – pierścień zaciskowy i elastyczna uszczelka NBR/FKM gwarantują wysoką jakość połączenia nawet przy dynamicznych obciążeniach.

• Różnorodność kształtów i konfiguracji – złączki proste, kątowe, trójniki T i Y, kolanka, przelotki, redukcje, grodziowe, kolektory, zawory i zaślepki.

• Kompatybilność z przewodami o średnicach zewnętrznych od 3 do 16 mm, zgodnie z normami ISO/DIN.

• Wysoka odporność materiałowa – korpusy z mosiądzu niklowanego (OT58), PBT, stali nierdzewnej, uszczelki z NBR/EPDM/FKM, elementy sprężyste ze stali nierdzewnej.

Dwustopniowa jakość: seria 50000 i 57000

• Seria 50000: klasyczne złączki z mosiądzu niklowanego o dużej uniwersalności – trwałe, szczelne, przystosowane do średnich ciśnień i intensywnej eksploatacji.

• Seria 57000: wersje wzmocnione, odporne na drgania, temperatury, środki chemiczne i trudne warunki – idealne do aplikacji bezsilikonowych i środowisk agresywnych.

Dlaczego system push-in jest lepszy od tradycyjnych metod łączenia?

• Brak potrzeby użycia opasek, złączy skręcanych czy klejów,

• Znaczna redukcja czasu montażu – nawet o 70% w porównaniu do systemów skręcanych,

• Możliwość szybkiej rekonfiguracji układu – np. podczas testów, zmian koncepcji czy serwisu.

Dla kogo przeznaczone są złączki CPP PREMA?

• Zakłady produkcyjne i linie montażowe,

• Warsztaty i serwisy techniczne,

• Projektanci układów pneumatycznych i konstruktorzy maszyn,

• Sektor edukacyjny – szkoły techniczne, uczelnie, laboratoria,

• Użytkownicy prywatni i hobbystyczni poszukujący niezawodnych, kompaktowych rozwiązań.

Zalety złączek CPP PREMA w praktyce:

• Precyzyjne wykonanie – minimalne tolerancje gwarantują powtarzalność i szczelność,

• Odporność na mikrourazy i ścieranie – szczególnie w wersjach metalowych,

• Wysoka trwałość – nawet kilkaset tysięcy cykli pracy,

• Estetyczny wygląd – szczególnie w wersjach z powłoką niklowaną.

Główne normy i zgodność techniczna:

• ISO 14743:2020 – systemy push-in,

• DIN EN ISO 8434, DIN 3852 – dla gwintów i przyłączy,

• Testy: szczelności, odporności na ciśnienie i wibracje, cykle robocze.

Złączki pneumatyczne wtykowe CPP PREMA to wszechstronne komponenty systemów sprężonego powietrza, które znajdują szerokie zastosowanie w niemal każdej dziedzinie przemysłu i techniki. Ich największym atutem jest szybki, beznarzędziowy montaż, który pozwala w kilka sekund uzyskać trwałe i szczelne połączenie przewodu z instalacją. To rozwiązanie szczególnie cenne wszędzie tam, gdzie liczy się niezawodność, łatwość rekonfiguracji układu oraz odporność na dynamiczne warunki pracy.

Poniżej przedstawiono kluczowe obszary zastosowań złączek wtykowych oferowanych przez CPP PREMA – z podziałem na branże i konkretne aplikacje.

1. Automatyka przemysłowa i robotyka

W układach zautomatyzowanych, takich jak linie montażowe, roboty przemysłowe czy systemy paletyzujące, złączki typu push-in:

• Umożliwiają szybkie przyłączanie siłowników, zaworów, czujników i innych elementów wykonawczych,

• Redukują czas przestojów serwisowych, dzięki błyskawicznemu montażowi bez narzędzi,

• Zapewniają szczelność i odporność na drgania – nawet w dynamicznie pracujących zespołach maszynowych.

Złączki są montowane bezpośrednio w rozdzielaczach, blokach zaworowych lub korpusach manipulatorów, umożliwiając modularną budowę instalacji.

2. Przemysł spożywczy i farmaceutyczny

Choć w aplikacjach kontaktujących się bezpośrednio z żywnością dominują złączki ze stali nierdzewnej, to w obszarach pomocniczych – takich jak zasilanie siłowników transportujących, obrotowych lub podciśnieniowych:

• Złączki z mosiądzu niklowanego lub tworzywa sztucznego są wykorzystywane do połączeń sprężonego powietrza i wody technicznej,

• Niklowana powierzchnia ułatwia utrzymanie higieny, a kompaktowa forma nie zajmuje przestrzeni w obudowach maszyn,

• Są odporne na środki czyszczące i mgły olejowe.

Znajdują zastosowanie w zakładach mleczarskich, piekarniach, liniach pakujących produktów spożywczych i wytwórniach suplementów diety.

3. Przemysł motoryzacyjny i OEM

W halach produkcyjnych fabryk OEM oraz zakładach produkujących podzespoły motoryzacyjne:

• Złączki służą do zasilania narzędzi pneumatycznych, takich jak wkrętarki, klucze udarowe czy narzędzia do montażu elementów karoserii,

• W strefach lakierniczych i testowych stosowane są w instalacjach zasilania czystym powietrzem lub próżnią,

• Współpracują z układami pomiarowymi i kontrolnymi, umożliwiając szybką rekonfigurację linii produkcyjnych.

Ich kompaktowość oraz odporność na ciśnienie i temperaturę pozwala na integrację z nowoczesnymi rozwiązaniami mechatronicznymi.

4. Przemysł chemiczny i laboratoryjny

W środowiskach o obecności mgły chemicznej, oparów rozpuszczalników lub cieczy o podwyższonej agresywności chemicznej:

• Złączki serii 57000 wyróżniają się zwiększoną odpornością na uszkodzenia materiałowe,

• Znajdują zastosowanie w systemach dozowania, mieszania i transportu gazów technicznych,

• Używane są w układach sterowania ciśnieniem i przepływem, w systemach laboratoryjnych, R&D oraz stanowiskach testowych.

Złączki mogą być stosowane z przewodami z PA, PU lub PE, w zależności od wymaganej odporności chemicznej.

5. Utrzymanie ruchu i serwisy techniczne

Działy UR w zakładach produkcyjnych doceniają złączki CPP PREMA za:

• Ekspresowy montaż i demontaż bez konieczności opróżniania całej instalacji,

• Możliwość szybkiego doposażenia układu w nowe odgałęzienia lub obejścia,

• Niską awaryjność i dużą dostępność części zamiennych w wielu rozmiarach i konfiguracjach.

To sprawia, że są one podstawowym elementem wyposażenia warsztatów, magazynów części i wózków serwisowych.

6. Instalacje HVAC i chłodnicze

W systemach sterowania przepływem powietrza i cieczy:

• Złączki są stosowane do połączeń napędów zaworów przepustnicowych, siłowników klap, instalacji chłodzenia (np. wodą lodową, glikolem),

• Przy kompaktowych obudowach urządzeń HVAC, ich niewielki rozmiar i możliwość instalacji w różnych pozycjach przestrzennych jest nieoceniona,

• Dodatkowo, wersje grodziowe i kątowe umożliwiają przeprowadzenie przewodów przez przegrody obudów lub panele sterownicze.

7. Branża maszynowa i przemysł ciężki

W trudnych warunkach przemysłowych:

• Złączki CPP PREMA są stosowane w obrabiarkach CNC, liniach tokarskich i frezarskich, w maszynach do przetwórstwa metalu i drewna,

• Wytrzymują obciążenia mechaniczne, mikrourazy i zmienne ciśnienie, występujące np. w hydraulice pomocniczej,

• Seria 57000 zapewnia dodatkową odporność na skrajne temperatury i drgania, typowe dla sektora górniczego czy kolejowego.

8. Edukacja techniczna i szkolenia zawodowe

Szkoły techniczne, uczelnie wyższe i centra szkoleniowe korzystają ze złączek wtykowych w:

• Stanowiskach dydaktycznych do nauki pneumatyki i mechatroniki,

• Prototypowaniu i testowaniu układów, gdzie szybka rekonfiguracja połączeń pozwala uczyć się praktyki w bezpiecznych warunkach,

• Systemach dydaktycznych z siłownikami i zaworami, gdzie uczniowie uczą się zasad poprawnego łączenia i diagnostyki szczelności.

9. Systemy mobilne i zasilanie tymczasowe

Dzięki kompaktowości i łatwości obsługi:

• Złączki typu push-in znajdują zastosowanie w mobilnych układach pneumatycznych, np. w przyczepach serwisowych, pojazdach technicznych czy maszynach samojezdnych,

• Są wykorzystywane w liniach montażowych tymczasowych, np. na halach eventowych, pokazowych lub serwisowych.

10. Aplikacje specjalne

Wersje specjalne złączek są dostosowane do:

• Systemów próżniowych (do -0,5 bar),

• Instalacji bezsilikonowych – np. w przemyśle lakierniczym lub elektronicznym,

• Układów z ciecze technicznymi (np. woda, oleje) – przy odpowiednio dobranych uszczelkach i przewodach.

Złączki pneumatyczne wtykowe CPP PREMA są projektowane z myślą o maksymalnej niezawodności w pracy pod ciśnieniem, odporności na warunki środowiskowe i kompatybilności z różnorodnymi systemami instalacyjnymi. Seria obejmuje rozwiązania zarówno do standardowych aplikacji przemysłowych, jak i do zadań specjalnych, wymagających wytrzymałości mechanicznej, precyzji przepływu i wielokrotnego użytkowania. W tej sekcji zestawiono kluczowe parametry techniczne, istotne dla projektantów, instalatorów oraz użytkowników systemów sprężonego powietrza.

1. Zakres temperatur pracy

Złączki CPP PREMA są przystosowane do eksploatacji w typowych i wymagających warunkach temperaturowych:

• Standardowy zakres temperatur: od -20°C do +60°C dla wersji z uszczelką NBR,

• Praca krótkotrwała możliwa do +70°C, z zachowaniem ostrożności i uwzględnieniem skróconej żywotności uszczelnień,

• Możliwość rozszerzenia zakresu do +120°C lub -40°C przy zastosowaniu specjalnych elastomerów (np. FKM/Viton lub EPDM – dostępnych na zamówienie),

• Stabilność parametrów technicznych przy pracy w warunkach chłodni, hal przemysłowych, kotłowni czy komór grzewczych.

2. Ciśnienie robocze i odporność na podciśnienie

Złączki CPP PREMA z serii 50000 i 57000 zaprojektowano do pracy w systemach sprężonego powietrza o zróżnicowanych parametrach ciśnienia:

• Maksymalne ciśnienie robocze: do 15 bar w instalacjach pneumatycznych zgodnych z normami ISO,

• Odporność na wyższe ciśnienia (do 180 bar) w niektórych konfiguracjach przy zastosowaniu grubościennych przewodów miedzianych – po wcześniejszym uzgodnieniu z producentem,

• Zakres ciśnienia ujemnego (próżniowego): do -0,5 bar bez ryzyka rozszczelnienia (zależnie od przewodu i jakości montażu),

• Dopuszczalność pracy impulsowej – krótkotrwałe zmiany ciśnienia nie wpływają negatywnie na szczelność układu, o ile zachowane są warunki poprawnego montażu.

3. Wymiary i kompatybilność przyłączy

Dostępne warianty pozwalają na swobodny dobór złączki do rodzaju przewodu i przyłącza gwintowanego:

• Średnice zewnętrzne przewodów:

  • fi 4 mm

  • fi 6 mm

  • fi 8 mm

  • fi 10 mm

  • fi 12 mm

  • fi 14 mm (w wybranych wersjach)

  • fi 16 mm (dla dużych przepływów)

• Rodzaje gwintów przyłączy:

  • BSPP (G): G1/8", G1/4", G3/8", G1/2", G3/4"

  • BSPT (R) – gwint stożkowy w wybranych wersjach

  • Metrówka: M5, M6 – do mikrosystemów lub urządzeń laboratoryjnych

  • NPT – wersje eksportowe, dostępne na zamówienie

Każda złączka posiada znormalizowany gwint o odpowiednich tolerancjach, zgodny z ISO/DIN, co umożliwia bezproblemową integrację z zaworami, siłownikami, rozdzielaczami i kolektorami.

4. Parametry przepływu i efektywność energetyczna

CPP PREMA kładzie duży nacisk na hydraulikę wewnętrzną złączek, co przekłada się na ich bardzo dobre właściwości przepływowe:

• Zoptymalizowane przekroje przepływowe zmniejszają opory przepływu i spadki ciśnienia,

• Średni spadek ciśnienia: poniżej 0,1 bar przy przepływie 600 l/min (dla przewodów fi 8 mm),

• Przepustowość powietrza: w zależności od średnicy przewodu –

  • fi 4 mm – ok. 150–200 l/min

  • fi 6 mm – ok. 300–400 l/min

  • fi 8 mm – ok. 500–700 l/min

  • fi 10 mm – ok. 800–1100 l/min

  • fi 12 mm – do 1600 l/min

• Symetryczna konstrukcja wewnętrzna w modelach trójników i czwórników zapewnia równomierny rozkład ciśnienia na odgałęzieniach.

5. Trwałość i cykle pracy

Złączki CPP PREMA projektowane są z myślą o długoterminowej eksploatacji:

• Żywotność uszczelnień NBR: nawet do 100 000 cykli montażu i demontażu przy poprawnym użytkowaniu,

• Wytrzymałość mechaniczna korpusu i pierścieni zaciskowych: brak odkształceń nawet przy częstym użytkowaniu,

• Stabilność połączenia w warunkach wibracji i zmian temperatury,

• Okres bezawaryjnej pracy: liczony w latach nawet przy ciągłej pracy w aplikacjach przemysłowych.

6. Konstrukcja mechanizmu push-in

System blokujący oparty jest na połączeniu:

• Pierścienia zaciskowego ze stali nierdzewnej, który unieruchamia przewód w gnieździe,

• Uszczelki wargowej z elastomeru (NBR, EPDM, FKM) – zapewnia szczelność bez potrzeby dodatkowych uszczelniaczy,

• Sprężynującej tulei naciskowej, która automatycznie zaciska przewód po jego wsunięciu.

Ten układ umożliwia:

• Szybki i pewny montaż,

• Stabilność przy pulsacyjnym ciśnieniu,

• Łatwy demontaż bez uszkodzeń przewodu (przy zachowaniu warunków montażowych).

7. Zgodność z normami technicznymi i jakość wykonania

Każda seria złączek wtykowych CPP PREMA spełnia:

• ISO 14743:2020 – standard dla złączek typu push-in,

• DIN EN ISO 8434 – dla połączeń z pierścieniem zaciskowym,

• DIN 3852 – dla przyłączy gwintowanych,

• Złączki są poddawane testom:

  • Szczelności (brak wycieku przy 15 bar),

  • Odporności na drgania i wibracje,

  • Wytrzymałości ciśnieniowej (testy rozrywania),

  • Cykli montażu/demontażu – minimum 10 000 cykli testowych bez pogorszenia funkcjonalności.

8. Dokumentacja i identyfikacja techniczna

Każdy produkt w kategorii „Złączki pneumatyczne wtykowe” posiada:

• Oznaczenie typu, średnicy i gwintu – wygrawerowane lub wytłoczone na korpusie,

• Karty katalogowe, rysunki 2D/3D oraz certyfikaty zgodności – dostępne dla każdej serii na życzenie,

• Deklaracje zgodności CE – dla zastosowań przemysłowych w krajach UE.

Złączki pneumatyczne wtykowe CPP PREMA wyróżniają się nie tylko przemyślaną konstrukcją, ale przede wszystkim doborem wysokiej klasy materiałów, które decydują o ich niezawodności, trwałości i odporności na czynniki zewnętrzne. W tej sekcji szczegółowo omówiono wszystkie komponenty materiałowe stosowane w poszczególnych liniach produktowych – zarówno w wersjach metalowych, jak i z tworzyw technicznych. Dobór odpowiednich materiałów gwarantuje długą żywotność złączek, bezpieczną pracę w różnych środowiskach oraz szeroką kompatybilność z mediami stosowanymi w układach pneumatycznych.

1. Korpus złączki – fundament trwałości i odporności mechanicznej

Złączki z mosiądzu niklowanego (seria 50000, 57000):

• Materiał: Mosiądz OT58 (CuZn39Pb3), zgodny z normą PN-EN 12164.

• Powłoka ochronna: Pokrycie galwaniczne niklem technicznym, o grubości minimum 10–15 µm.

• Właściwości:

  • Doskonała odporność na korozję i ścieranie,

  • Wysoka wytrzymałość na rozciąganie, nacisk i skręcanie,

  • Odporność na uszkodzenia mechaniczne i mikrourazy,

  • Stabilność wymiarowa w długotrwałej eksploatacji.

Złączki z tworzywa sztucznego (PBT, PA):

• Materiał: PBT (politereftalan butylenu) lub PA (poliamid), wzmacniany włóknem szklanym (GF30).

• Właściwości:

  • Niewielka masa własna,

  • Odporność na udary i uderzenia,

  • Wysoka stabilność wymiarowa przy zmianach temperatury,

  • Dobra odporność chemiczna na oleje, smary i mgły chłodzące.

Złączki tworzywowe są idealne do aplikacji, gdzie liczy się niska masa i ograniczona przestrzeń montażowa.

2. Elementy sprężyste – pewne trzymanie przewodu w każdej pozycji

• Materiał: Stal nierdzewna sprężynująca (np. 1.4310, AISI 301).

• Zastosowanie: Pierścień zaciskowy typu "claw", odpowiadający za blokowanie przewodu po jego wsunięciu.

• Właściwości:

  • Odporność na zmęczenie materiału i wielokrotne cykle pracy,

  • Brak korozji w środowiskach wilgotnych i chemicznych,

  • Zachowanie sprężystości nawet po tysiącach cykli montażu i demontażu.

To właśnie elementy ze stali nierdzewnej są gwarantem wielokrotnej używalności złączki bez utraty jej właściwości blokujących.

3. Uszczelki – bariera szczelności w każdych warunkach

W zależności od przeznaczenia, w złączkach stosowane są różne typy elastomerów uszczelniających:

NBR (kauczuk butadienowo-akrylonitrylowy):

• Zakres temperatur: -20°C do +60°C,

• Zastosowanie: Standardowe instalacje pneumatyczne z suchym lub lekko naolejonym powietrzem,

• Odporność: Na oleje mineralne, powietrze, pyły, mgły olejowe.

EPDM (kauczuk etylenowo-propylenowo-dienowy):

• Zakres temperatur: -30°C do +110°C,

• Zastosowanie: Układy z wodą technologiczną, aplikacje wodno-powietrzne,

• Odporność: Na wodę, parę wodną, płyny chłodzące, ozon, warunki atmosferyczne.

FKM (Viton®):

• Zakres temperatur: -20°C do +180°C,

• Zastosowanie: Systemy wysokotemperaturowe i kontakt z agresywną chemią,

• Odporność: Na rozpuszczalniki, kwasy, ciecze technologiczne, podwyższone temperatury.

Dobór odpowiedniego elastomeru pozwala precyzyjnie dopasować złączkę do charakterystyki medium roboczego i temperatury pracy.

4. Tuleje dociskowe (pierścienie zewnętrzne) – element użytkowy i identyfikacyjny

• Materiał: Poliacetal (POM) lub PBT – w zależności od serii,

• Funkcja: Docisk zewnętrzny umożliwiający demontaż przewodu i stanowiący oznaczenie średnicy,

• Kolorystyka pierścieni:

  • Niebieski – fi 4 mm,

  • Czarny – fi 6 mm,

  • Czerwony – fi 8 mm,

  • Zielony – fi 10 mm,

  • Szary – fi 12 mm.

Kolorowe pierścienie pozwalają na szybką identyfikację średnicy w instalacjach wieloprzewodowych.

5. Oznaczenia i laserowe grawerunki

• Technologia: Laser fiber lub wytłoczenia formowe,

• Zastosowanie: Każda złączka posiada czytelne oznaczenie typu, rozmiaru gwintu, średnicy przewodu i numeru serii,

• Korzyści:

  • Ułatwienie identyfikacji podczas serwisu,

  • Zmniejszenie ryzyka pomyłek montażowych,

  • Zgodność z wymaganiami identyfikowalności produktu w systemach jakości ISO.

6. Dodatkowe opcje materiałowe dostępne na zamówienie

CPP PREMA oferuje także wykonania specjalne na indywidualne zamówienie klienta:

• Korpusy ze stali nierdzewnej (AISI 316L) – do kontaktu z mediami agresywnymi,

• Złączki bezsilikonowe – do aplikacji lakierniczych,

• Powłoki PTFE lub anodowanie – dla zwiększonej odporności chemicznej.

Dostępność wersji specjalnych pozwala zastosować złączki CPP PREMA również w trudnych warunkach środowiskowych i technologicznych.

7. Kompatybilność materiałowa z przewodami

Złączki pneumatyczne CPP PREMA są kompatybilne z przewodami wykonanymi z:

• Poliamidu (PA) – twarde przewody o dobrej odporności na ciśnienie,

• Poliuretanu (PU) – elastyczne, lekkie, odporne na mikropęknięcia,

• Polietylenu (PE) – ekonomiczne rozwiązanie do aplikacji niskociśnieniowych,

• Teflonu (PTFE) – do aplikacji specjalistycznych (chemia, wysokie temperatury),

• EPDM – przewody gumowe do wody i cieczy technologicznych.

Poprawny dobór przewodu do złączki i medium roboczego zapewnia długą, bezawaryjną eksploatację całego układu.

Prawidłowy montaż złączek pneumatycznych typu push-in (wtykowych) ma kluczowe znaczenie dla szczelności, trwałości i bezawaryjnej pracy całego systemu sprężonego powietrza. Pomimo intuicyjnej konstrukcji, proces instalacji powinien uwzględniać podstawowe zasady techniczne, które gwarantują bezpieczne i stabilne połączenie przez wiele tysięcy cykli pracy. W tej sekcji przedstawiono szczegółową instrukcję montażu złączek CPP PREMA, wraz z dobrymi praktykami i najczęściej popełnianymi błędami, których należy unikać.

1. Przygotowanie elementów do montażu

Przed rozpoczęciem montażu należy:

• Sprawdzić zgodność złączki z przewodem (średnica, typ gwintu, medium robocze),

• Upewnić się, że zarówno złączka, jak i przewód są czyste, suche i wolne od uszkodzeń mechanicznych,

• Zweryfikować, czy zastosowane medium (powietrze, woda, próżnia) oraz ciśnienie robocze nie przekraczają dopuszczalnych parametrów technicznych dla danej serii.

2. Przygotowanie przewodu pneumatycznego

Przewód do złączki push-in musi spełniać odpowiednie normy jakościowe – zarówno pod względem materiału, jak i wykonania.

Kroki przygotowawcze:

• Przeciąć przewód prostopadle do jego osi za pomocą obcinaka do węży (nie używać noży, cęgów ani kombinerek),

• Sprawdzić, czy krawędź przewodu nie jest zgnieciona, postrzępiona ani zaokrąglona,

• W razie potrzeby sfazować wewnętrzną krawędź przewodu delikatnym pilnikiem lub specjalnym narzędziem – w przypadku twardych przewodów PA/PE,

• Nie smarować przewodu żadnymi olejami, wazeliną ani innymi substancjami – montaż odbywa się „na sucho”.

3. Wprowadzanie przewodu do złączki (montaż właściwy)

Złączki CPP PREMA posiadają system automatycznego blokowania przewodu bez użycia narzędzi:

1. Trzymając złączkę stabilnie, wprowadzić przewód do gniazda aż do wyczuwalnego oporu (najczęściej słyszalne kliknięcie lub uczucie zatrzaśnięcia).

2. Nie kręcić przewodem podczas wkładania – prosty, osiowy ruch zapewnia prawidłowe ułożenie pierścienia zaciskowego.

3. Zatrzymanie się przewodu powinno nastąpić w momencie, gdy uszczelka obejmie go całą powierzchnią styku.

4. Sprawdzić ręcznie, czy przewód został poprawnie osadzony, próbując delikatnie go wyciągnąć – nie powinien dać się wysunąć.

4. Montaż złączki do elementu z gwintem (zaworu, siłownika, kolektora)

W zależności od rodzaju gwintu, należy postępować zgodnie z wytycznymi:

Gwint cylindryczny BSPP (G):

• Zastosować uszczelkę płaską lub o-ring, jeśli element przyłączeniowy tego wymaga,

• Zakręcać ręcznie do oporu, następnie dokręcić narzędziem ¼–½ obrotu,

• Nie używać taśmy teflonowej przy złączkach z gotową uszczelką – grozi to uszkodzeniem uszczelnienia.

Gwint stożkowy BSPT (R) lub NPT:

• Zastosować uszczelniacz gwintowy (np. PTFE, pasta uszczelniająca),

• Wkręcać ręcznie, a następnie dokręcić z umiarem przy użyciu klucza,

• Nie przekraczać momentu obrotowego zalecanego przez producenta – zazwyczaj 6–10 Nm dla G1/8", 10–15 Nm dla G1/4", 15–25 Nm dla G3/8" i wyżej.

5. Test szczelności po montażu

Po zakończeniu instalacji należy sprawdzić poprawność wykonania:

• Zasilić układ sprężonym powietrzem stopniowo, obserwując, czy połączenia nie wykazują nieszczelności,

• Użyć roztworu wody z mydłem lub płynu do detekcji nieszczelności – nanieść na miejsce złączenia i obserwować obecność pęcherzyków,

• Nie używać ostrych narzędzi lub elementów twardych do testowania lub dociskania przewodów.

6. Demontaż przewodu z gniazda złączki

Demontaż odbywa się ręcznie, bez użycia narzędzi:

1. Wcisnąć pierścień zaciskowy (kołnierz wokół gniazda złączki) do środka, jednocześnie...

2. Delikatnie wyciągać przewód ruchem prostym, bez kręcenia lub szarpania.

3. Sprawdzić stan przewodu – jeśli jego końcówka jest uszkodzona, należy odciąć i przygotować ponownie przed kolejnym montażem.

Ważne: Nie należy wyciągać przewodu „na siłę” bez uprzedniego wciśnięcia pierścienia – grozi to uszkodzeniem złączki i zniekształceniem pierścienia ze stali nierdzewnej.

7. Częste błędy montażowe i jak ich unikać

Najczęściej popełniane błędy to:

• Użycie nieobrobionych lub zniekształconych końców przewodów,

• Smarowanie przewodu przed montażem,

• Przekręcanie przewodu w gnieździe,

• Przeciążenie gwintu podczas montażu złączki,

• Nieprawidłowe użycie taśmy PTFE (np. przy gwintach z uszczelką).

Jak ich unikać:

• Stosować wyłącznie dedykowane narzędzia do cięcia przewodów,

• Zachować czystość i suchość elementów,

• Przestrzegać wartości momentów obrotowych,

• Weryfikować kompatybilność przewodu i złączki przed montażem.

8. Narzędzia i akcesoria wspomagające montaż

• Obcinaki do przewodów – zapewniają równe cięcie bez zgnieceń,

• Klucze dynamometryczne – do precyzyjnego dokręcania gwintów,

• Zestawy testowe do kontroli szczelności i poprawności montażu,

• Adaptery montażowe – przyspieszające instalację seryjną w produkcji masowej.

1. Czy złączki CPP PREMA pasują do przewodów innych producentów?

Tak. Złączki CPP PREMA są kompatybilne z przewodami kalibrowanymi wykonanymi zgodnie z normami przemysłowymi – PA, PU, PE, PTFE – o standardowych średnicach zewnętrznych (np. fi 4, 6, 8, 10, 12 mm). Ważne jest, aby przewód miał odpowiednio sztywną ściankę i był równomiernie obcięty. W przypadku bardzo miękkich przewodów (np. PU shore <85A), zaleca się wykonanie testu próbnego przed wdrożeniem.

2. Czy można używać złączek do mediów innych niż sprężone powietrze?

Zależnie od materiału uszczelek i korpusu. Standardowe wersje są przeznaczone do sprężonego powietrza, próżni, a niektóre również do wody, cieczy technologicznych, oleju i gazów technicznych. Przed zastosowaniem złączki w instalacji z innym medium (np. woda, azot, alkohol, para wodna), należy dobrać właściwe uszczelnienie (np. EPDM, FKM) i skonsultować się z producentem.

3. Czy można używać tych złączek w aplikacjach próżniowych?

Tak. Złączki push-in CPP PREMA mogą pracować w układach podciśnieniowych do -0,5 bar. Ich szczelność jest zachowana, o ile przewód jest odpowiednio osadzony i nie został uszkodzony. Do próżni głębokiej (> -0,9 bar) zaleca się złączki specjalistyczne z dodatkowym uszczelnieniem lub metalowym korpusem.

4. Jak rozpoznać średnicę przewodu pasującą do złączki?

Złączki są oznaczane kolorowymi pierścieniami lub nadrukiem:

• Niebieski – fi 4 mm,

• Czarny – fi 6 mm,

• Czerwony – fi 8 mm,

• Zielony – fi 10 mm,

• Szary – fi 12 mm.

Dodatkowo na każdej złączce znajduje się wytłoczenie lub nadruk z oznaczeniem średnicy i gwintu (np. G1/8 – 6 mm).

5. Jak długo mogę używać złączki – jaka jest jej trwałość?

Żywotność złączek CPP PREMA to nawet 100 000 cykli montażu i demontażu (w zależności od typu uszczelki i warunków eksploatacji). Przy poprawnym montażu i eksploatacji, złączki mogą działać bezawaryjnie przez wiele lat. Uszczelki można wymieniać w warunkach serwisowych, co przedłuża żywotność komponentów.

6. Czy można ponownie używać tej samej złączki po demontażu przewodu?

Tak, o ile przewód był demontowany zgodnie z instrukcją, a pierścień zaciskowy nie został uszkodzony. Przewód po ponownym montażu musi mieć nieuszkodzoną końcówkę – w przypadku zarysowań należy ją odciąć. Złączki CPP PREMA są przystosowane do wielu cykli montażu i demontażu.

7. Jakie są zalecenia dotyczące momentu dokręcania złączki do gwintu?

Zalecany moment zależy od rodzaju gwintu:

• G1/8 – 6–10 Nm,

• G1/4 – 10–15 Nm,

• G3/8 – 15–25 Nm,

• G1/2 – 20–30 Nm.

Nie należy przekraczać tych wartości, aby nie uszkodzić gwintu, zwłaszcza w elementach z aluminium lub tworzywa.

8. Jakie są najczęstsze przyczyny nieszczelności połączenia?

• Przewód o nierównej lub uszkodzonej końcówce,

• Niepełne wsunięcie przewodu do końca,

• Zabrudzenie wewnętrzne złączki (np. pył, smar),

• Zużyta lub uszkodzona uszczelka,

• Zastosowanie niekompatybilnego medium (np. agresywna chemia przy uszczelce NBR),

• Niewłaściwe ciśnienie lub przekroczenie temperatury pracy.

9. Czy można stosować złączki w warunkach zewnętrznych lub na zewnątrz budynków?

Tak, pod warunkiem użycia złączek metalowych z niklowanym mosiądzem lub tworzywowych z UV-odpornym PBT. Dla długotrwałego stosowania na zewnątrz zaleca się:

• Uszczelki EPDM odporne na promieniowanie UV i ozon,

• Przewody z powłoką UV-stabilizowaną (np. PU UV, PA),

• Osłony instalacyjne chroniące przed wodą i zabrudzeniami.

10. Czy CPP PREMA oferuje złączki do nietypowych zastosowań (chemia, spożywka, lakiernictwo)?

Tak. Dostępne są wykonania specjalne:

• Złączki ze stali nierdzewnej AISI 316L – do przemysłu spożywczego, farmaceutycznego, chemicznego,

• Złączki bezosłonowe i bezsilikonowe – do lakierni i malarni proszkowych,

• Złączki z elastomerem FKM lub EPDM – odporne na wysokie temperatury, wodę, chemikalia.

Warianty specjalne dostępne są na zamówienie, po konsultacji z działem technicznym.

11. Czy złączki CPP PREMA posiadają certyfikaty jakości?

Tak. Produkty spełniają normy:

• ISO 14743 – złączki push-in,

• ISO 8434, DIN 3852 – połączenia gwintowane,

• Zgodność z dyrektywą RoHS – brak substancji niebezpiecznych,

• Możliwe jest wystawienie deklaracji zgodności i raportów testowych na potrzeby audytów i dokumentacji projektowej.

12. Jak dobrać odpowiedni model złączki do mojego zastosowania?

Dobór złączki zależy od kilku czynników:

• Średnica przewodu,

• Rodzaj gwintu i elementu przyłączeniowego (np. G1/4, BSPT, NPT),

• Medium robocze (powietrze, woda, azot, itp.),

• Zakres ciśnienia i temperatury,

• Środowisko pracy (wewnętrzne, zewnętrzne, przemysł chemiczny, spożywczy).

Najlepszą praktyką jest konsultacja z katalogiem technicznym lub doradcą technicznym CPP PREMA.
