Seria STD 008 jednostronnego działania pchające

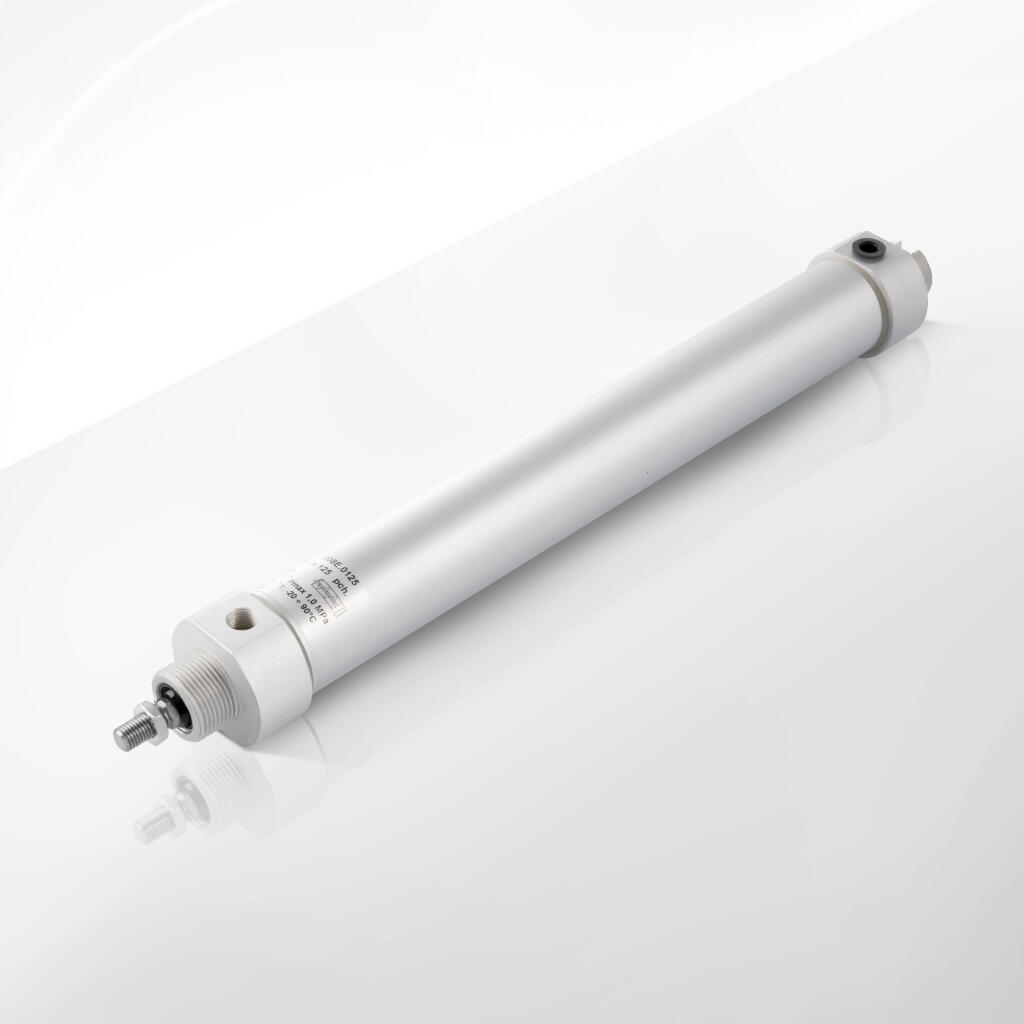

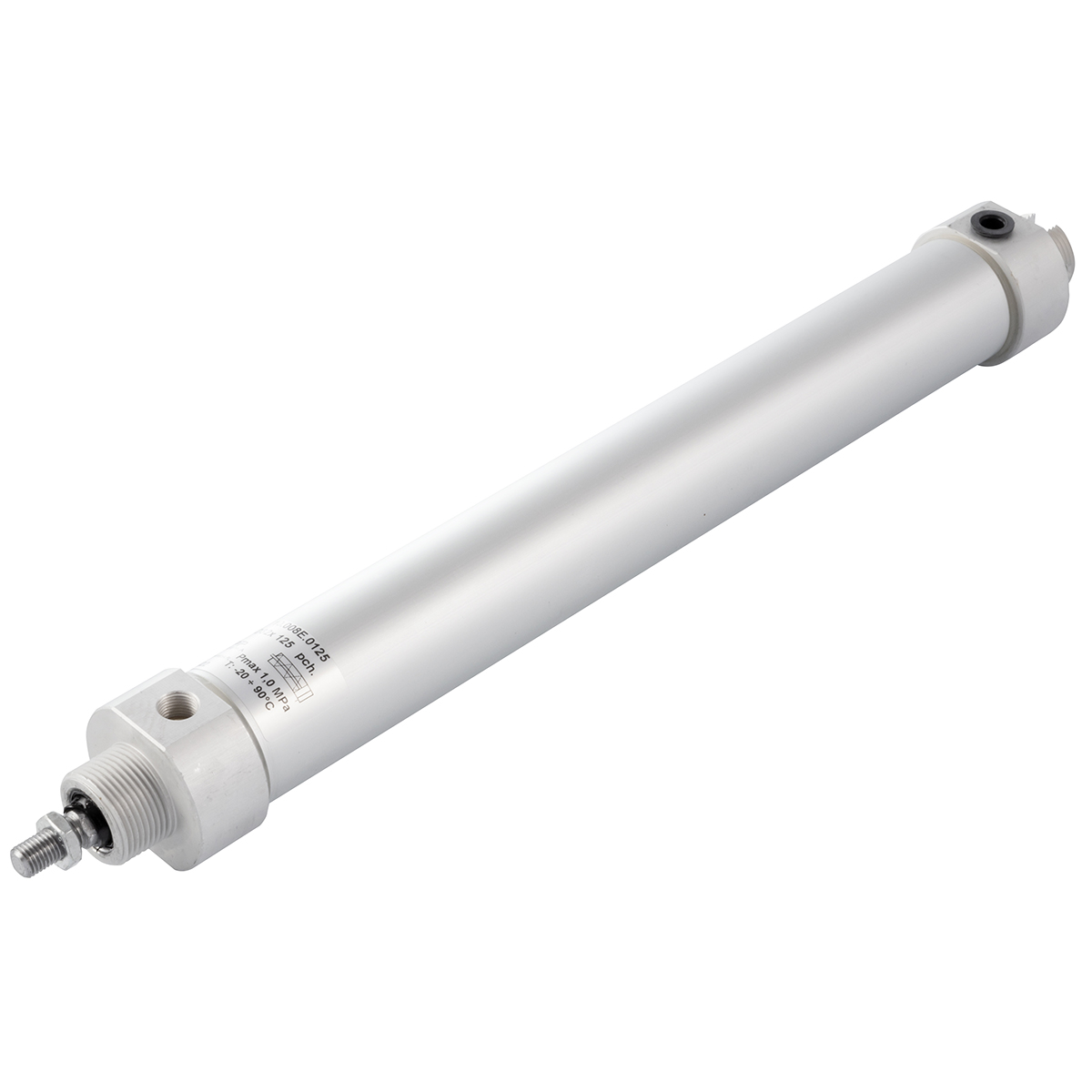

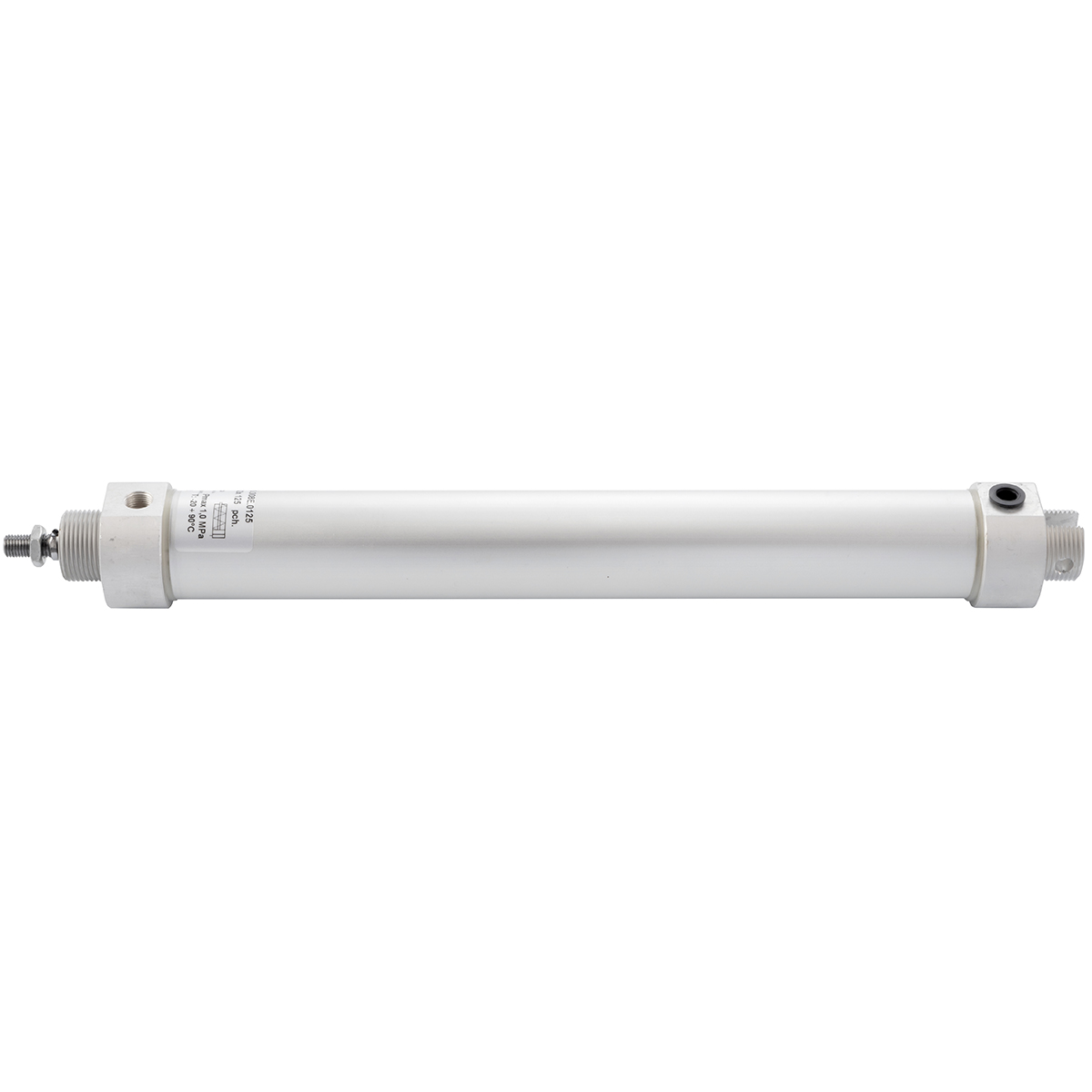

Siłowniki pneumatyczne okrągłe serii STD 008 jednostronnego działania pchające (D32) to sprawdzone rozwiązania, cenione przez inżynierów i użytkowników na całym świecie. Te siłowniki wyróżnia solidna konstrukcja i zastosowanie materiałów dobrej jakości. Producent, firma CPP PREMA, słynie z precyzyjnego podejścia do detali i troski o niezawodność swoich wyrobów. Dzięki temu każdy siłownik serii STD 008 osiąga wysokie parametry pracy, zapewniając bezawaryjne funkcjonowanie nawet w wymagających środowiskach.

Siłowniki pneumatyczne jednostronnego działania pchające w rozmiarze D32 należą do grupy siłowników „mini” lub „okrągłych”, co oznacza, że mają kompaktowe wymiary i niewielką wagę. Ich średnica tłoka (32 mm) jest standardem w wielu branżach. Taki rozmiar pozwala na uzyskanie optymalnego stosunku siły do gabarytów, co bywa szczególnie ważne w aplikacjach mobilnych lub w miejscach o ograniczonej przestrzeni montażowej. Dzięki możliwości wyboru skoku (np. 8 mm, 10 mm, 15 mm, 20 mm, 25 mm… aż do 350 mm, 300 mm i więcej), możemy idealnie dopasować siłownik do zadania, które chcemy zrealizować.

Jednostronne działanie pchające polega na tym, że siłownik rozszerza się pod wpływem sprężonego powietrza, a powrót do pozycji wyjściowej odbywa się za sprawą wbudowanej sprężyny (lub innego elementu). Innymi słowy, gdy doprowadzimy powietrze o odpowiednim ciśnieniu do komory siłownika, tłoczysko wysuwa się i wykonuje ruch pchający. Po odcięciu dopływu powietrza, sprężyna przywraca tłoczysko do pozycji początkowej. Ten mechanizm gwarantuje prostotę obsługi i wysoki poziom bezpieczeństwa. Jeśli nastąpi awaria zasilania powietrzem, siłownik i tak powróci do pierwotnego położenia.

Siłowniki z serii STD 008 (D32) nie posiadają wbudowanego magnesu w tłoku, choć w pewnych wariantach można znaleźć modele z magnesem. Brak magnesu oznacza, że nie przewidziano współpracy z czujnikami magnetycznymi do detekcji położenia tłoka. Z jednej strony upraszcza to konstrukcję i zmniejsza koszty, z drugiej – rezygnujemy z wygodnej opcji nadzoru położenia. Jednak w wielu aplikacjach precyzyjny monitoring ruchu nie jest konieczny, a wtedy siłownik bez magnesu staje się wyborem optymalnym ekonomicznie.

Kauczuk nitrylowo-butadienowy (NBR), używany w uszczelnieniach, wyróżnia się bardzo dobrą odpornością chemiczną i mechaniczną. Ten materiał sprawdza się w większości typowych środowisk przemysłowych, w których występują oleje, smary i woda. Dzięki temu siłownik jest odporny na wczesne zużycie czy nieszczelności. Zastosowanie NBR oznacza również, że siłownik może pracować w szerokim zakresie temperatur (zwykle od -20°C do 80°C, choć w dokumentacji producenta można często znaleźć precyzyjniejsze dane, np. sięgające +90°C).

Sam korpus siłownika, w tym pokrywy i tuleja, jest najczęściej wykonany z lekkiego, a zarazem trwałego stopu aluminium. To daje właściwości antykorozyjne, co docenia się w środowiskach, gdzie panuje podwyższona wilgotność lub kontakt z mgłami olejowymi. Tłoczysko z kolei produkuje się ze stali węglowej. Stal węglowa gwarantuje wystarczającą sztywność i wytrzymałość, a chromowana powierzchnia chroni przed rdzewieniem i obniża tarcie. Dzięki temu siłownik zachowuje długą żywotność.

Z punktu widzenia konstruktora maszyn lub inżyniera automatyka, wielką zaletą tych siłowników jest ich mała masa i niewielka zabudowa przestrzenna. Można je montować w miejscach trudno dostępnych bądź tam, gdzie zależy nam na maksymalnej kompaktowości. Ich montaż ułatwiają standardowe gwinty przyłączy oraz szeroka gama dostępnych akcesoriów (takich jak uchwyty boczne, uchwyty czołowe, łożyska wahliwe). To pozwala na szybkie i bezproblemowe wkomponowanie ich w istniejące linie produkcyjne czy w całkiem nowe projekty.

Jednostronne działanie pchające siłowników STD 008 D32 wykorzystuje się zwykle w sytuacjach, gdy potrzebujemy wykonywać ruchy dociskowe lub pchające z określoną siłą. Przykładem może być docisk elementu do stołu montażowego, uruchamianie zaworu, przesunięcie detalu na taśmie produkcyjnej czy zamykanie klapy lub osłony bezpieczeństwa. Po wykonaniu zadania ruchu roboczego, tłoczysko wraca do pozycji „schowanej” bez konieczności podawania powietrza z drugiej strony. Takie rozwiązanie bywa energooszczędne (mniej sprężonego powietrza do sterowania), a do tego bezpieczne. Gdy zabraknie ciśnienia, siłownik cofa się samoczynnie, co można wykorzystać jako funkcję awaryjną – np. przy konieczności otwarcia zapadki w razie przerwania dopływu powietrza.

Siłowniki STD 008 D32 charakteryzują się zwykle ciśnieniem pracy do 10 barów. Maksymalne dopuszczalne ciśnienie zależy jednak od konkretnego modelu i ustaleń producenta. Podobnie jest z zakresem temperatury pracy. Informacje te są dostępne w kartach katalogowych, w których znajdziemy również dopuszczalną prędkość ruchu tłoka, momenty dokręcania i wskazówki montażowe. Producent często zaleca stosowanie filtracji powietrza do poziomu 10 czy 40 mikrometrów, w zależności od tego, czy chcemy pracować bez oleju, czy ze smarowaniem mgłą olejową.

W kontekście SEO i AEO (Answer Engine Optimization) warto podkreślać, że siłownik pneumatyczny okrągły D32 w wykonaniu jednostronnym pchającym sprawdzi się w dziesiątkach scenariuszy. Słowa kluczowe, takie jak „siłownik mini ISO”, „siłownik kompaktowy”, „NBR”, „jednostronne działanie” czy „tłoczysko pchające” pozwalają na skuteczne dotarcie do odbiorców poszukujących konkretnych rozwiązań. Tekst w formie pytań i odpowiedzi (jak w FAQ) czy też w formie pogłębionych opisów (jak w niniejszej sekcji) ułatwia robotom wyszukiwarek zrozumienie zawartości. Potencjalni klienci pragną często znać takie detale, jak trwałość uszczelnień, zakres skoku, wymiary gabarytowe czy sposób powrotu tłoka – i właśnie te elementy staramy się tu eksponować.

Siłowniki pneumatyczne okrągłe D32 z serii STD 008 (jednostronnego działania pchające) znajdują zastosowanie w imponującej liczbie branż i procesów technologicznych. Ich specyficzna budowa i parametry pracy czynią je przydatnymi wszędzie tam, gdzie liczy się kompaktowość, niezawodność i łatwy powrót tłoczyska do pozycji wyjściowej. Poniżej prezentujemy szerokie spektrum aplikacji, w których te siłowniki odgrywają znaczącą rolę.

Branża automatyki i robotyki

We współczesnych liniach produkcyjnych dominują urządzenia automatyczne i roboty współpracujące (tzw. coboty). W wielu z tych maszyn pojawia się potrzeba szybkiego i pewnego wykonania ruchu pchającego. Siłownik D32, dzięki niewielkim wymiarom, może być z łatwością wmontowany w ramię robota, systemy podające czy stacje montażowe. Ponieważ wraca do pozycji bazowej bez zewnętrznego zasilania, jest atrakcyjny w miejscach, gdzie bezpieczeństwo odgrywa kluczową rolę: przy braku ciśnienia urządzenie przestaje pchać, co obniża ryzyko wypadków.

Przemysł opakowaniowy i logistyczny

W branży opakowaniowej zautomatyzowane linie często wykorzystują siłowniki do przesuwania produktów w określone sekcje, do zaciskania elementów kartonu czy do wpychania towarów w konkretne gniazda. Jednostronne działanie pchające przydaje się przy formowaniu pudeł, dociskaniu klap lub wyrównywaniu produktów w opakowaniach. Po zakończeniu ruchu – czy to dociskającego, czy przesuwającego – siłownik wraca do stanu spoczynku, gotowy na kolejny cykl.

Maszyny montażowe i linie produkcyjne

W wielu sektorach (motoryzacja, elektronika, meblarstwo) maszyny montażowe potrzebują prostych, ale skutecznych aktorów (elementów wykonawczych), które realizują funkcje dociskania, blokowania lub przesuwania części. Siłownik D32 w wersji STD 008 oferuje wystarczającą siłę, by spełnić te zadania, przy jednoczesnym zachowaniu niewielkich gabarytów. Dzięki temu można go umieścić w ciasnych zabudowach i skonfigurować tak, aby praca była w pełni zautomatyzowana.

Urządzenia testujące i kontrolne

W laboratoriach czy działach kontroli jakości często stosuje się kompaktowe siłowniki do symulowania pewnych obciążeń lub warunków. Jednostronny siłownik pchający potrafi docisnąć element testowany (np. przy badaniu wytrzymałości mechanicznej lub szczelności), a po odłączeniu zasilania sprężonym powietrzem szybko cofa się, pozwalając na łatwą wymianę próbek. To rozwiązanie wspiera efektywność testów.

Przemysł spożywczy i farmaceutyczny

W obszarach, gdzie higiena jest kluczowa, siłowniki pneumatyczne cieszą się dużym uznaniem. Zasilanie sprężonym powietrzem nie stanowi bowiem źródła skażenia (w przeciwieństwie np. do układów hydraulicznych). Modele D32 w wykonaniu STD 008 mają gładkie powierzchnie z aluminium, co ułatwia czyszczenie i minimalizuje ryzyko osadzania się zanieczyszczeń. Ich jednostronne działanie pchające pozwala na proste funkcje dozowania, przesuwu czy otwierania klap we wrażliwych instalacjach.

Urządzenia medyczne i laboratoryjne

W medycynie i laboratoriach nierzadko potrzeba delikatnych, ale powtarzalnych ruchów pchających. Może to dotyczyć uchylania osłon, pobierania próbek, przemieszczenia pipet lub innego sprzętu pomiarowego. Zastosowanie siłownika D32 STD 008 umożliwia precyzyjne sterowanie, a do tego wykorzystuje niewielkie przestrzenie montażowe. Dodatkowo, sprężynowy powrót tłoczyska zwiększa bezpieczeństwo personelu i aparatury w razie zaniku ciśnienia.

Przemysł budowlany i maszyny drogowe

Choć siłowniki w budownictwie kojarzą się zwykle z dużymi jednostkami o ogromnych przekrojach, istnieją też liczne maszyny, w których mniejsze siłowniki odgrywają ważną rolę. We wszystkich miejscach wymagających krótkiego, lecz zdecydowanego ruchu dociskającego (np. zamknięcie blokady, włączenie hamulca, uchylenie niewielkiej klapy) kompaktowy siłownik pneumatyczny D32 sprawdza się idealnie. Jednostronne działanie pchające upraszcza układ sterowania i minimalizuje liczbę zaworów koniecznych do pracy.

Linia do sortowania i segregacji odpadów

Systemy sortujące odpady muszą często wypchnąć dany element z taśmy do odpowiedniego pojemnika. Takie krótkie i energiczne pchnięcia można realizować przy pomocy niewielkich siłowników pneumatycznych o jednostronnym działaniu. Gdy siłownik pcha odpad we właściwe miejsce, powraca następnie do pozycji startowej, gotowy na kolejny element. Ta powtarzalna i szybka sekwencja ruchów jest możliwa dzięki dynamicznej naturze siłowników pneumatycznych i prostocie ich sterowania.

Maszyny vendingowe i punkty gastronomiczne

Nowoczesne automaty (np. do wydawania napojów, przekąsek) potrzebują mechanizmów podających, które potrafią delikatnie wypchnąć towar do komory wydawczej. Siłownik D32 STD 008 jest na tyle niewielki, że zmieści się w obudowie automatu, a jednocześnie zapewni wystarczającą siłę do przesunięcia puszki czy paczki chipsów. Po zakończeniu ruchu, dzięki sprężynie, siłownik szybko chowa tłoczysko, nie komplikując dalszych procesów. Równocześnie jego budowa z aluminium i stali węglowej łatwo znosi codzienną eksploatację.

Aplikacje hobbystyczne i prototypowanie

Siłowniki pneumatyczne znajdują też amatorskie zastosowania w projektach robotycznych, modelarskich czy artystycznych (np. tworzenie interaktywnych instalacji). Kompaktowy D32 pozwala na tworzenie zminiaturyzowanych układów ruchu. Dzięki temu, że jest dostępny w różnych skokach (od 8 mm aż do 350 mm czy nawet więcej), hobbysta może dopasować siłownik do swoich wymagań bez konieczności sprowadzania dużych, drogich elementów przemysłowych.

Urządzenia bezpieczeństwa i systemy ewakuacyjne

W niektórych systemach przeciwpożarowych lub ewakuacyjnych przydatne są siłowniki, które w razie alarmu otwierają klapy dymowe, blokują pewne strefy lub uruchamiają sygnalizację. Jednostronne działanie pchające bywa tu atutem: jeżeli ciśnienie spadnie, siłownik cofa tłoczysko, co może mieć znaczenie w kontekście bezpieczeństwa (otwarcie przejścia ewakuacyjnego, zatrzymanie docisku itp.). Odpowiednio dobrane uszczelnienia NBR radzą sobie z różnymi warunkami temperatury i potencjalnym zadymieniem.

Transport i sortowanie w rolnictwie

W gospodarstwach rolnych i przedsiębiorstwach przetwórstwa spożywczego siłowniki pneumatyczne pchające często występują w maszynach do sortowania warzyw, owoców czy w systemach załadunku nasion. Istotna staje się tam delikatność ruchu i łatwość konserwacji. Aluminiowe korpusy i gumowe uszczelnienia NBR dobrze znoszą warunki rolnicze, takie jak kurz czy nieco wyższa wilgotność. Jednocześnie jednostronne działanie ogranicza ilość zaworów, jakie trzeba instalować w układzie.

Przemysł papierniczy

Maszyny papiernicze i urządzenia do obróbki kartonu wymagają precyzyjnych ruchów dociskowych. W takim przypadku siłowniki D32 STD 008 potrafią docisnąć rolki, ustabilizować warstwę papieru czy aktywować noże tnące w odpowiednim momencie. Po zakończeniu operacji, siłownik wraca do stanu bazowego, nie pobierając energii z instalacji pneumatycznej.

Zrozumienie danych technicznych siłowników pneumatycznych okrągłych D32 w serii STD 008 (jednostronnego działania pchające) to podstawa ich właściwego doboru i późniejszej eksploatacji. Szczegółowa wiedza o ciśnieniu roboczym, temperaturze pracy, wymiarach czy rodzajach przyłączy pozwala uniknąć błędów projektowych oraz przekłada się na dłuższą żywotność urządzeń. W tej sekcji przedstawiamy najważniejsze parametry, które warto wziąć pod uwagę.

1. Średnica tłoka: 32 mm

• Rozmiar D32 jest standardem dla miniaturowych, okrągłych siłowników pneumatycznych o umiarkowanej sile.

• Taka średnica zapewnia dobry kompromis między kompaktowymi wymiarami a siłą generowaną.

• Siła wyjściowa zależy bezpośrednio od ciśnienia zasilania i średnicy tłoka (F = p × A, gdzie p – ciśnienie, A – pole przekroju tłoka).

2. Zakres dostępnych skoków

• Producent CPP PREMA udostępnia modele o skokach już od 8 mm do nawet 350 mm, a w niektórych przypadkach także 300 mm, 320 mm, 350 mm czy więcej.

• Popularne warianty to np. D32x10, D32x25, D32x50, D32x100, D32x125, D32x150, D32x200 itd.

• Wybór skoku zależy od wymagań aplikacji. Krótsze skoki są idealne do szybkich, niewielkich ruchów dociskowych, a dłuższe skoki pozwalają na przesuw obiektu o większą odległość.

3. Jednostronne działanie pchające

• Siłownik pracuje jako urządzenie wysuwające tłoczysko pod wpływem ciśnienia.

• Powrót następuje dzięki sprężynie wewnętrznej, która ściąga tłoczysko z powrotem po odcięciu zasilania powietrzem.

• Ta cecha upraszcza sterowanie, bo wymaga tylko jednego zaworu rozdzielającego 3/2 (lub podobnego) i nie potrzebuje podawania powietrza z dwóch stron.

4. Ciśnienie robocze

• Najczęściej siłowniki te są przystosowane do pracy z ciśnieniem do 10 bar (1,0 MPa).

• Minimalne ciśnienie aktywacji bywa w zakresie 1–2 bary, aby pokonać opór sprężyny i wewnętrzne tarcie uszczelnień.

• Producent zaleca stosowanie filtrów i ewentualnie smarowania mgłą olejową (w zależności od potrzeb aplikacji).

5. Temperatura pracy

• Standardowo zaleca się eksploatację w zakresie od -20°C do +80°C lub nawet +90°C, jeśli użyte są odpowiednio dobrane uszczelki NBR.

• Praca w dolnym przedziale temperatur wymaga czasem specjalnych smarów, które zachowują elastyczność w zimnie.

• Praca w wyższych temperaturach powinna uwzględniać możliwość przegrzewania elementów gumowych. Trwałość uszczelnień maleje w skrajnie wysokich temperaturach.

6. Uszczelnienia NBR (Kauczuk Nitrylowo-Butadienowy)

• NBR dobrze współpracuje z olejami i smarami, co jest ważne w środowiskach przemysłowych.

• Charakteryzuje się odpornością na ścieranie i stosunkowo szerokim zakresem temperatur użytkowania.

• Nie zaleca się jednak stosowania tych uszczelnień w obecności silnych chemikaliów (np. ketonów czy estrów). W takich przypadkach lepiej wybrać FKM (Viton) lub EPDM, o ile producent oferuje taką opcję.

7. Materiały konstrukcyjne

• Tuleja i pokrywy z aluminium (lub stopu aluminium).

• Tłoczysko ze stali węglowej, często chromowanej.

• Sprężyna powrotna (wewnątrz siłownika) także wykonana z odpowiednio hartowanej stali, aby zapewnić stabilną pracę przez tysiące cykli.

8. Rodzaje przyłączy pneumatycznych

• Przyłącze zasilające najczęściej występuje w gwincie G1/8 (dla tak małych siłowników).

• Niektóre warianty mogą mieć inne gwinty, w zależności od preferencji użytkownika lub standardów rynkowych (np. M5 w miniaturowych rozwiązaniach, ale przy D32 zazwyczaj jest to G1/8).

• Producent zwykle zaleca stosowanie szybkozłączy lub złączy kątowych, by zoptymalizować przepływ i nie ograniczać prędkości ruchu.

9. Prędkość ruchu tłoczyska

• Prędkość wysuwu zależy od ciśnienia, wielkości zaworów sterujących, średnicy przewodów i obciążenia zewnętrznego.

• Typowe prędkości zawierają się w zakresie od kilku mm/s do kilkuset mm/s.

• Przy zastosowaniu dławików regulacyjnych można precyzyjnie ustawić szybkość ruchu (dławienie na wylocie powietrza z siłownika).

10. Pozycja montażu i warunki pracy

• Siłowniki STD 008 D32 można montować w dowolnej orientacji (pionowo, poziomo, ukośnie), pod warunkiem zachowania dostępu do portów przyłączeniowych.

• Warto dbać o to, by tłoczysko mogło wysuwać się osiowo, bez bocznych obciążeń, które mogłyby przyspieszyć zużycie prowadzenia.

• Mimo że aluminium i NBR zapewniają pewną odporność na korozję i warunki atmosferyczne, siłowniki w środowiskach skrajnych (morskich, strefach wysokiego zapylenia) mogą wymagać dodatkowej ochrony lub regularnych przeglądów.

11. Współpraca z czujnikami położenia

• Modele opisane jako „bez magnesu” nie posiadają w tłoku elementu pozwalającego na wykrywanie położenia za pomocą czujników magnetycznych.

• Jeśli aplikacja wymaga takiej funkcji, należy poszukać wariantu z magnesem.

• W siłownikach z magnesem można zamontować zewnętrzne czujniki typu reed lub hallotronowego w rowkach prowadzących na obwodzie tulei (w zależności od projektu producenta).

12. Deklaracje zgodności i normy

• Większość siłowników pneumatycznych od renomowanych producentów, jak CPP PREMA, spełnia normy ISO, co gwarantuje standaryzowane wymiary i kompatybilność z akcesoriami.

• W dokumentacji często można znaleźć odniesienia do norm PN-EN ISO 6432 (dotyczącej m.in. miniaturowych siłowników okrągłych).

• Certyfikaty CE czy deklaracje producenta o zgodności z Dyrektywą Maszynową to dodatkowe potwierdzenie bezpieczeństwa.

13. Częstotliwość pracy i trwałość

• Żywotność siłownika zależy od częstotliwości cykli, warunków obciążenia i jakości zasilającego powietrza.

• Przy odpowiedniej filtracji i smarowaniu oraz umiarkowanych warunkach (brak ekstremalnych temperatur, brak zbyt dużych uderzeń), siłownik jest w stanie wykonać kilkaset tysięcy lub nawet kilka milionów cykli.

• W niektórych zastosowaniach, gdzie występują wysokie prędkości i częste cykle, można stosować amortyzatory zewnętrzne w celu ochrony przed zbyt intensywnymi obciążeniami końcowymi.

14. Zakres sił pchających

• Przy ciśnieniu 6 bar siła teoretyczna siłownika D32 sięga około 480 N (ok. 48 kg nacisku). Przy 10 bar ta wartość rośnie do ok. 800 N.

• Oczywiście część tej siły bywa tracona na pokonanie tarcia w uszczelnieniach i prowadzeniach. Realną siłę można oszacować jako 90–95% wartości teoretycznej (w zależności od jakości komponentów).

15. Poziom hałasu i wibracji

• Siłowniki pneumatyczne mogą generować hałas przy szybkim wysuwie i uderzeniu w pozycję krańcową.

• Z racji, że STD 008 to siłowniki jednostronne, skok powrotny jest realizowany sprężyną, co zwykle nie generuje dużego hałasu.

• Aby minimalizować wibracje, można zastosować dławiki przepływu (wolniejszy wysuw) albo zewnętrzne odbojniki gumowe.

Jakość, trwałość i wydajność siłownika pneumatycznego zależą w dużej mierze od materiałów użytych w jego produkcji. W przypadku siłowników okrągłych D32 z serii STD 008 (jednostronnego działania pchające), producent – firma CPP PREMA – stawia na sprawdzone surowce, które zapewniają optymalną równowagę między wytrzymałością a lekkością. Poniżej prezentujemy szczegółowe informacje na temat kluczowych elementów konstrukcji i ich znaczenia.

1. Korpus (tuleja) z aluminium

• Stop aluminium jest materiałem bazowym, z którego wykonuje się tuleję siłownika.

• Aluminium ma korzystny stosunek masy do wytrzymałości, dzięki czemu siłownik pozostaje lekki, co ułatwia montaż oraz pozwala na szybsze ruchy przy mniejszym zużyciu energii (sprężonego powietrza).

• Właściwości antykorozyjne aluminium sprzyjają pracy w wilgotnych warunkach, choć w środowiskach silnie korozyjnych (jak np. obecność soli czy kwasów) warto rozważyć dodatkowe powłoki ochronne lub anodowanie.

2. Pokrywy (przednia i tylna)

• Podobnie jak tuleja, pokrywy wykonuje się z wysokiej jakości stopu aluminium.

• Dla zapewnienia szczelności i sztywności konstrukcji pokrywy często wyposażone są w odpowiednio ukształtowane gniazda na uszczelnienia i łożyskowanie tłoczyska.

• Na pokrywie tylnej zazwyczaj osadza się sprężynę, która odpowiada za powrót tłoczyska do pozycji wyjściowej.

3. Tłoczysko ze stali węglowej

• Stal węglowa stanowi trzon tłoczyska. Zapewnia ono odpowiednią wytrzymałość na rozciąganie i ściskanie.

• Powierzchnia tłoczyska bywa chromowana, co zwiększa odporność na zużycie i korozję. Chromowanie nadaje dodatkowo gładkość, która zmniejsza tarcie pomiędzy tłoczyskiem a uszczelnieniami.

• W siłownikach kompaktowych D32 przekrój tłoczyska jest tak dobrany, by uniknąć nadmiernego uginania się czy skręcania przy normalnych obciążeniach.

4. Uszczelnienia NBR (kauczuk nitrylowo-butadienowy)

• Wewnątrz siłownika znajdują się różne rodzaje uszczelnień, m.in. uszczelnienie tłoka, uszczelnienie tłoczyska i uszczelnienie pokryw.

• NBR jest powszechnym wyborem ze względu na swoją odporność na oleje mineralne i smary, co idealnie współgra z koniecznością używania powietrza smarowanego mgłą olejową (jeśli klient wybiera taki wariant).

• W porównaniu z innymi elastomerami (EPDM, FKM/Viton) NBR jest tańszy, a przy typowych zastosowaniach przemysłowych spełnia wymagania użytkowników w kontekście trwałości i zakresu temperatur.

5. Sprężyna powrotna

• Dla siłowników jednostronnego działania pchających kluczowe znaczenie ma sprężyna umieszczona najczęściej w tylnej części korpusu.

• Wykonana bywa z hartowanej stali, co pozwala na wielokrotne rozciąganie i ściskanie bez utraty sprężystości.

• Sprężyna generuje siłę przeciwną do ruchu roboczego, co umożliwia automatyczny powrót tłoczyska, gdy ciśnienie powietrza spada do zera lub zostanie odcięte.

6. Elementy złączne i akcesoria

• Śruby, nakrętki i inne elementy złączne (jeżeli występują w zestawie) zazwyczaj wykonuje się ze stali ocynkowanej lub nierdzewnej, by zwiększyć odporność na korozję.

• Akcesoria montażowe (jak wsporniki boczne, uchwyty czołowe) również produkuje się z aluminium lub stali nierdzewnej. Dzięki temu nie obniżają trwałości całego układu.

7. Powłoki ochronne i wykończenie powierzchni

• Często elementy aluminiowe są anodowane, co uszlachetnia powierzchnię, poprawia walory estetyczne i zwiększa odporność na zadrapania.

• Chrom na tłoczysku oraz ewentualne powłoki antyadhezyjne na uszczelnieniach minimalizują tarcie, co przekłada się na płynniejszy ruch tłoka.

8. Rola materiałów w bezawaryjności

• Zastosowanie aluminium i stali węglowej z chromowaniem oznacza, że siłownik jest w stanie pracować w warunkach przemysłowych (tzn. w obecności pyłu, oleju, wahań temperatury) bez szybkiego zużycia.

• NBR dobrze znosi kontakt z olejami i smarami, lecz nie jest zalecany przy silnie żrących kwasach lub w miejscach o wysokiej temperaturze przekraczającej 100°C. Jeśli istnieje podejrzenie tak ekstremalnych warunków, warto zwrócić się do producenta o wariant z innymi uszczelnieniami.

9. Kompatybilność z powietrzem smarowanym i niesmarowanym

• Ze względu na właściwości NBR oraz chromowanego tłoczyska, siłownik STD 008 D32 może pracować zarówno z powietrzem suchym (niesmarowanym), jak i z mgłą olejową.

• Przy powietrzu niesmarowanym żywotność uszczelnień jest nieco niższa, choć i tak wystarczająca w wielu standardowych aplikacjach.

• W przypadku powietrza z mgłą olejową, tarcie maleje, co bywa korzystne w intensywnych cyklach pracy z dużymi prędkościami.

10. Tolerancje wymiarowe

• Producent zwykle deklaruje konkretne tolerancje średnic, długości i innych kluczowych wymiarów. Te tolerancje pozwalają na pewne odchyłki produkcyjne, ale wciąż zapewniają pełną współzamienność części.

• Dzięki ustandaryzowaniu (ISO 6432) akcesoria takie jak łożysko wahliwe, uchwyty czołowe, uchwyty obrotowe są często uniwersalne i pasują do siłowników od różnych producentów o takim samym standardzie.

11. Bezpieczeństwo materiałów w branżach specjalistycznych

• W branży spożywczej i farmaceutycznej ważne jest, by materiały nie wchodziły w reakcje z żywnością lub substancjami leków. Aluminium anodowane i stal węglowa z chromowaniem są akceptowalne, o ile nie ma bezpośredniego kontaktu z produktem spożywczym.

• W ekstremalnie wymagających aplikacjach (np. w kontakcie z mocnymi kwasami) może być konieczne wybranie siłowników w całości ze stali nierdzewnej (AISI 316). W serii STD 008 D32 w standardzie jednak króluje aluminium i stal węglowa.

12. Dbałość o materiały w czasie eksploatacji

• Regularne przeglądy polegają na weryfikacji stanu uszczelek NBR i sprawdzeniu, czy tłoczysko nie ma zarysowań zmniejszających skuteczność uszczelnienia.

• Brud czy zapylenie można usuwać za pomocą ściereczki, sprężonego powietrza lub środków czyszczących dopuszczonych przez producenta.

• Należy unikać agresywnych rozpuszczalników, które mogłyby uszkodzić powłokę anodowaną lub spowodować pęcznienie elastomerów.

13. Perspektywa ekologiczna i recykling

• Aluminium i stal nadają się w dużej mierze do recyklingu, co czyni z siłowników pneumatycznych rozwiązanie bardziej przyjazne środowisku niż np. niektóre tworzywa sztuczne.

• Gdy siłownik wyczerpie swoją żywotność, wiele elementów można odzyskać lub wykorzystać jako surowiec wtórny.

14. Przykład analizy materiałów w praktyce

• Wyobraźmy sobie firmę wdrażającą kilkaset siłowników D32 w swojej linii produkcyjnej. Dzięki aluminiowym korpusom konstrukcja pozostaje lekka, a roboty montujące siłowniki na liniach nie muszą operować nadmierną masą. Tłoczyska chromowane gwarantują długi czas użytkowania. Po trzech latach intensywnej pracy trzeba wymienić jedynie uszczelnienia NBR, bo reszta elementów zachowuje sprawność – to dowód na wysoką jakość i właściwy dobór materiałów.

15. Zestawienie korzyści z zastosowania materiałów wysokiej jakości

1. Trwałość: długi czas eksploatacji bez awarii.

2. Odporność na korozję: aluminium i stal z chromowaniem dobrze znoszą kontakt z wilgocią i mgłą olejową.

3. Lekkość: mniejsza masa siłownika = mniejsze obciążenie maszyn i niższe koszty energii.

4. Wysoka kultura pracy: precyzja ruchów dzięki gładkim powierzchniom.

5. Łatwa konserwacja: prosta procedura wymiany uszczelnień i łatwe czyszczenie.

Prawidłowy montaż siłowników pneumatycznych okrągłych D32 (seria STD 008) jednostronnego działania pchające jest kluczowy dla bezawaryjnej i bezpiecznej eksploatacji. W tej sekcji przedstawiamy krok po kroku, jak to zrobić zgodnie z zaleceniami producenta i najlepszymi praktykami inżynieryjnymi. Stosując się do poniższych wskazówek, zmniejszasz ryzyko usterek, awarii i przedłużasz żywotność urządzeń.

Krok 1: Weryfikacja dostawy i przygotowanie narzędzi

1. Rozpakowanie: Ostrożnie wyjmij siłownik z opakowania. Sprawdź, czy nie wystąpiły uszkodzenia w czasie transportu (otarcia na tłoczysku, wgniecenia na korpusie).

2. Kontrola kompletności: Upewnij się, że do siłownika dołączono ewentualne elementy mocujące, jeśli były zamówione (np. uchwyty, łożyska wahliwe).

3. Narzędzia: Przygotuj klucze dynamometryczne, śrubokręty, taśmę teflonową (do gwintów), przewody pneumatyczne i ewentualne dławiki przepływu.

Krok 2: Przygotowanie stanowiska montażu

1. Miejsce instalacji: Wybierz obszar wolny od nadmiernego pyłu i wilgoci (przynajmniej na czas montażu). Zapewnij swobodny dostęp do wszystkich stron siłownika.

2. Bezpieczeństwo: Wyłącz maszyny, na których montowany będzie siłownik. Upewnij się, że instalacja pneumatyczna jest odcięta od zasilania powietrzem.

3. Sprawdzenie wymiarów: Zweryfikuj, czy przewidziana przestrzeń montażowa zgadza się z wymiarami siłownika (długość korpusu + maksymalny wysuw tłoczyska).

Krok 3: Mocowanie siłownika

1. Dobór uchwytów: Jeśli chcesz zamocować siłownik bokiem do płyty montażowej, możesz użyć uchwytów bocznych. Gdy wymagana jest większa stabilność, kołnierz czołowy sprawdzi się lepiej.

2. Pozycja montażu: Siłownik D32 STD 008 może pracować pionowo, poziomo lub pod kątem. Pamiętaj jednak, że w pozycji pionowej sprężyna dźwiga ciężar tłoczyska i ewentualnego osprzętu – dlatego sprawdź, czy to nie wpłynie na żywotność, szczególnie przy długich skokach.

3. Dokręcanie: Stosuj zalecane momenty dokręcania śrub, by uniknąć zbyt mocnego ścisku i uszkodzenia gwintów w korpusie aluminium. Użycie klucza dynamometrycznego jest wskazane.

Krok 4: Podłączenie do układu pneumatycznego

1. Przygotowanie powietrza: Zainstaluj filtr odpowiedniej klasy (np. 10–40 μm) oraz, jeśli zalecane, smarownicę mgły olejowej. Sprawdź, czy ciśnienie w instalacji nie przekracza 10 bar.

2. Gwinty przyłączeniowe: Zwykle w siłownikach D32 STD 008 jest to gwint G1/8. Nanieś taśmę teflonową (lub uszczelkę) na złącze, aby zapewnić szczelność.

3. Zawory sterujące: Siłownik jednostronny wymaga zaworu rozdzielającego typu 3/2 (trzy porty, dwa stany) lub 5/2 z zaślepionym jednym wyjściem. Dopilnuj, by zawór był kompatybilny z ciśnieniem roboczym i przepływem powietrza.

4. Węże pneumatyczne: Wybierz taką średnicę przewodów, by nie ograniczać przepływu powietrza. Wtykaj je do szybkozłączy z pewnością, że wąż jest dociśnięty do końca.

Krok 5: Kontrola i regulacja prędkości ruchu

1. Dławiki przepływu: W siłowniku jednostronnym pchającym warto zamontować dławik (zwykle na wylocie powietrza), aby kontrolować szybkość wysuwu. Pozwala to uniknąć gwałtownych uderzeń w położenia krańcowe.

2. Sprawdzenie sprężyny: Zanim uruchomisz siłownik, upewnij się, że wewnętrzna sprężyna swobodnie się porusza i nie jest uszkodzona. Zazwyczaj sprężyna jest niewidoczna (schowana), ale można delikatnie sprawdzić jej opór, próbując ręcznie wsunąć tłoczysko (przy odłączonym powietrzu).

3. Test ruchu: Podaj niskie ciśnienie (np. 2–3 bary) i obserwuj wysuw tłoczyska. Sprawdź, czy nie występują niepokojące tarcia lub wycieki powietrza.

Krok 6: Pierwsze uruchomienie

1. Stopniowe zwiększanie ciśnienia: Jeśli test przy 2–3 barach przebiegł pomyślnie, zwiększ ciśnienie do nominalnego (np. 6 bar). Obserwuj, czy tłoczysko porusza się płynnie.

2. Określenie czasu cyklu: W zależności od aplikacji, zadecyduj o długości i prędkości trwania ruchu pchającego. W razie potrzeby dopracuj ustawienia dławików.

3. Pozycja krańcowa: Upewnij się, że gdy tłoczysko jest maksymalnie wysunięte, nie napotyka przeszkód mechanicznych, a siłownik nie jest narażony na przeciążenie.

Krok 7: Montaż akcesoriów (opcjonalnie)

1. Czujniki położenia: W wersji bez magnesu instalowanie czujników magnetycznych nie ma sensu, ale jeśli występują inne czujniki mechaniczne, zamontuj je według zaleceń producenta.

2. Odbojniki i amortyzatory: Jeśli aplikacja wymaga tłumienia uderzeń przy wysokich prędkościach lub dużej masie transportowanej, rozważ montaż dodatkowych amortyzatorów zewnętrznych.

3. Osłony przeciwpyłowe: W silnie zanieczyszczonym otoczeniu warto zastosować osłony zabezpieczające tłoczysko przed wnikaniem brudu.

Krok 8: Testy końcowe i dokumentacja

1. Serie cykli: Uruchom siłownik w serii kilkudziesięciu cykli, obserwując, czy wszystko działa stabilnie. Zwróć uwagę na hałas, wibracje, ewentualne wycieki powietrza.

2. Opracowanie protokołu: Zapisz parametry pracy (ciśnienie, czas cyklu, zastosowane ustawienia dławików), by w przyszłości szybko odtworzyć warunki montażu.

3. Uprzątnięcie stanowiska: Usuń zbędne opakowania, narzędzia. Upewnij się, że przepływy powietrza i sterowanie są oznakowane zgodnie z normami BHP.

Krok 9: Konserwacja w trakcie eksploatacji

1. Regularne przeglądy: Co pewien okres (np. co 6 miesięcy) sprawdź stan uszczelnień, czystość tłoczyska i ewentualne luzy w mocowaniach.

2. Czyszczenie: Zabrudzenia na tłoczysku mogą niszczyć uszczelnienia, dlatego warto je usuwać miękką ściereczką. Unikaj środków chemicznych, które mogłyby uszkodzić gumę NBR lub aluminium.

3. Wymiana uszczelnień: Gdy zauważysz powstawanie nieszczelności, spadek siły pchającej czy nieregularny ruch, skontaktuj się z serwisem. Często wystarczy wymiana zestawu uszczelnień, by przywrócić pełną funkcjonalność siłownika.

Błędy, których należy unikać

• Zbyt wysokie ciśnienie: Przekroczenie 10 bar może doprowadzić do uszkodzenia konstrukcji siłownika i stworzyć zagrożenie dla operatorów.

• Boczne obciążenia: Jeżeli aplikacja generuje siłę poprzeczną, rozważ użycie dodatkowego prowadzenia. Boczny nacisk przyspiesza zużycie tłoczyska i uszczelnień.

• Brak filtracji powietrza: Zanieczyszczone powietrze powoduje szybkie ścieranie uszczelnień i zatykanie kanałów przepływowych.

• Niewłaściwe smarowanie: Jeśli decydujesz się na powietrze niesmarowane, trzymaj się zaleceń producenta. Dodanie oleju bez kontrolnego dozowania może przynieść odwrotny efekt (m.in. pęcznienie gum).

Poniżej zebraliśmy odpowiedzi na najczęściej pojawiające się pytania dotyczące siłowników pneumatycznych okrągłych D32 z serii STD 008 (jednostronnego działania pchające). Te informacje mają pomóc w rozwianiu wątpliwości zarówno projektantom maszyn, jak i użytkownikom końcowym.

Pytanie 1: Czym dokładnie różni się siłownik jednostronnego działania pchający od dwustronnego?

Odpowiedź: W siłowniku jednostronnym sprężone powietrze działa tylko z jednej strony, powodując wysuw tłoczyska (ruch pchający). Powrót odbywa się dzięki sprężynie umieszczonej wewnątrz siłownika. Natomiast w siłowniku dwustronnego działania powietrze może być doprowadzane naprzemiennie do obu komór (z przodu i z tyłu tłoka), co umożliwia ruch w obu kierunkach z równą siłą.

Pytanie 2: Czy można wyposażyć siłownik STD 008 D32 w magnes do wykrywania położenia?

Odpowiedź: Standardowo opisywane modele (bez magnesu) nie mają takiej możliwości. Jeśli zależy Ci na detekcji położenia tłoczyska czujnikami magnetycznymi, musisz wybrać wariant z magnesem w tłoku. W ofercie producenta często występują takie opcje, choć pod innymi symbolami.

Pytanie 3: Jaką siłę generuje siłownik D32 przy ciśnieniu 6 bar?

Odpowiedź: Teoretyczna siła obliczana jest jako p × A. Dla D32 pole przekroju tłoka wynosi około 8,04 cm² (0,000804 m²). Przy 6 bar (0,6 MPa) uzyskujemy ok. 482 N. Po uwzględnieniu tarcia i innych strat w siłowniku realna siła jest o kilka procent niższa.

Pytanie 4: Czy do działania siłownika jednostronnego zawsze potrzebna jest sprężarka powietrza?

Odpowiedź: Tak, siłownik pneumatyczny wymaga źródła sprężonego powietrza. W standardowych systemach przemysłowych rolę tę pełni sprężarka, zbiornik powietrza i odpowiedni układ filtracji. Nie ma możliwości, by taki siłownik pracował bez zasilania pneumatycznego.

Pytanie 5: Czy można regulować skok takiego siłownika?

Odpowiedź: Skok mechanicznie jest w dużej mierze zdeterminowany konstrukcją siłownika (np. 25, 50, 100 mm). Można jednak zastosować ograniczniki zewnętrzne, które będą blokować tłoczysko przed pełnym wysuwem. Pamiętaj, że sprężyna w siłowniku jest projektowana dla pełnego skoku, więc ograniczanie może wpływać na jej pracę i żywotność.

Pytanie 6: Jakie wymiary montażowe ma siłownik D32 x 50 w serii STD 008?

Odpowiedź: Dokładne wymiary (długość całkowita, rozstaw otworów) znajdziesz w karcie katalogowej producenta. Zwykle długość całkowita to suma długości korpusu i 50 mm skoku, plus kilka milimetrów na pokrywy. Rozstaw otworów montażowych zależy od standardu ISO 6432 (tzw. „mini cylinder”).

Pytanie 7: Jak zadbać o trwałość uszczelnień NBR?

Odpowiedź: Należy pamiętać o dobrej filtracji powietrza i o utrzymaniu go w zakresie zalecanych temperatur (najczęściej do 80°C). Stosowanie mgły olejowej poprawia smarowanie uszczelnień, co opóźnia ich zużycie. Unikaj kontaktu z agresywnymi chemikaliami, które mogą powodować pęcznienie NBR lub utratę sprężystości.

Pytanie 8: Czy siłownik jednostronny może pracować poziomo?

Odpowiedź: Tak, można go zamontować w pozycji poziomej, pionowej czy pod dowolnym kątem. Jedynie w położeniach skrajnych (np. tłoczysko skierowane w górę) sprężyna musi pokonać ciężar tłoczyska. Jeśli skok jest duży, warto sprawdzić, czy nie występuje nadmierne obciążenie sprężyny.

Pytanie 9: Czy do sterowania siłownikiem potrzebny jest zawór 5/2?

Odpowiedź: Nie musi to być zawór 5/2. Wystarczy prostszy zawór 3/2, ponieważ siłownik jednostronnego działania wymaga jedynie sterowania dopływem i odprowadzeniem powietrza z jednej strony. Zawór 5/2 będzie działał, ale jeden z jego wyjść będzie zaślepiony, co może być marnotrawieniem zasobów.

Pytanie 10: Jak często wymienia się sprężynę powrotną?

Odpowiedź: Sprężyna powinna wytrzymać wiele tysięcy lub nawet miliony cykli, jeśli nie jest przeciążana. Jeżeli zauważysz, że siłownik nie wraca do końca, a uszczelnienia są w porządku, może to oznaczać osłabienie sprężyny. Wówczas warto ją wymienić na nową, zgodną ze specyfikacją producenta.

Pytanie 11: Czy siłownik STD 008 D32 jest zgodny z normą ISO 6432?

Odpowiedź: Tak, większość siłowników mini okrągłych D32 jest projektowana w oparciu o standardy ISO 6432. Jednak zawsze sprawdzaj dokumentację producenta, by upewnić się, że wymiary montażowe i średnice przyłączy są dokładnie takie, jak wymaga norma.

Pytanie 12: Jak postępować w razie wycieku powietrza z korpusu?

Odpowiedź: Najpierw zlokalizuj źródło wycieku, np. czy to uszczelnienie pokrywy czy gwint przyłącza. Zwykle wystarczy dokręcić śrubę mocującą lub wymienić uszczelkę. Jeśli problem dotyczy pęknięcia korpusu, trzeba skontaktować się z serwisem i rozważyć wymianę siłownika.

Pytanie 13: Czy siłownik można naprawiać we własnym zakresie?

Odpowiedź: Podstawowe czynności, jak wymiana uszczelnień czy sprężyny, są często możliwe do wykonania samodzielnie, jeśli masz dostęp do części zamiennych i przestrzegasz instrukcji. Bardziej skomplikowane awarie (pęknięcia, wady tłoczyska) lepiej powierzyć autoryzowanemu serwisowi.

Pytanie 14: Jakie objawy świadczą o zużyciu siłownika?

Odpowiedź: Typowe symptomy to spadek siły pchającej, nierównomierne (szarpane) ruchy tłoczyska, wycieki powietrza na styku tłoczysko–pokrywa, trudności z powrotem do pozycji bazowej. Wówczas przeważnie należy sprawdzić uszczelki i stan powierzchni tłoczyska.

Pytanie 15: Czy można skracać sprężynę, by uzyskać inny moment powrotny?

Odpowiedź: Odradza się takie modyfikacje, bo narusza to konstrukcję producenta i może prowadzić do uszkodzeń lub nieprzewidywalnych zachowań. W razie potrzeby doboru innej charakterystyki sprężyny warto skontaktować się z CPP PREMA.

Pytanie 16: Jak dobrać odpowiednie ciśnienie zasilania?

Odpowiedź: Zależy od wymaganej siły pchającej. Jeśli potrzebujesz większej siły, zwiększasz ciśnienie (do max. 10 bar). Przy lżejszych zadaniach 4–6 bar wystarczy. Pamiętaj, by nie przekraczać maksymalnych wartości zalecanych w dokumentacji.

Pytanie 17: Czy siłownik D32 STD 008 może pracować w temperaturach poniżej -20°C?

Odpowiedź: Standardowe uszczelnienia NBR nie zawsze radzą sobie w skrajnie niskich temperaturach. Producent zwykle zaleca minimum -20°C. Jeśli wymagane są niższe wartości, skonsultuj się z dostawcą w sprawie specjalnych uszczelnień zimowych lub innych elastomerów.

Pytanie 18: Czy w siłowniku można stosować sprężone powietrze azotowane?

Odpowiedź: W pewnych branżach (np. spożywczej) stosuje się azot zamiast zwykłego powietrza. Jeśli skład gazu jest wolny od czynników chemicznie agresywnych, a ciśnienie nie przekracza dopuszczalnej wartości, siłownik powinien działać poprawnie. Należy jednak potwierdzić to z producentem.

Pytanie 19: Jak uniknąć przegrzania siłownika przy pracy w wysokiej temperaturze otoczenia?

Odpowiedź: Można zastosować zewnętrzne chłodzenie (np. nadmuch powietrza) lub przerwy w pracy, by elementy ostygły. Upewnij się, że uszczelnienia i smary są przystosowane do danej temperatury.

Pytanie 20: Czy siłowniki STD 008 nadają się do aplikacji podwodnych?

Odpowiedź: Standardowe modele nie są projektowane do pracy w pełnym zanurzeniu. Kontakt z wodą może prowadzić do korozji stalowych elementów tłoczyska (mimo chromowania) i przyspieszonego zużycia NBR. Jeśli aplikacja wymaga zanurzenia, trzeba wybrać specjalną wersję o podwyższonej szczelności i materiałach antykorozyjnych (np. stal nierdzewna).
