Szybkozłącza i króćce DN 10 mosiądz niklowany

Szybkozłącza i króćce pneumatyczne DN 10 wykonane z mosiądzu niklowanego to niezawodne elementy przeznaczone do szybkiego łączenia przewodów w instalacjach sprężonego powietrza. Należą do oferty polskiego producenta – Centrum Produkcyjnego Pneumatyki PREMA S.A. (CPP PREMA). Charakteryzują się wysoką jakością wykonania, co zapewnia długotrwałe i bezawaryjne użytkowanie nawet w wymagających warunkach przemysłowych. Są to złącza typu jednostronnie odcinającego, co oznacza, że po rozłączeniu układu zawór w gnieździe automatycznie zamyka przepływ powietrza po stronie zasilania, zapobiegając niekontrolowanemu uchodzeniu sprężonego powietrza z instalacji.

Oferowane szybkozłącza DN 10 posiadają nominalną średnicę przepływu około 10 mm, co przekłada się na bardzo dużą przepustowość medium. Dzięki temu doskonale sprawdzają się w aplikacjach wymagających dużych ilości sprężonego powietrza – na przykład przy zasilaniu potężnych narzędzi pneumatycznych lub maszyn produkcyjnych. Złącza te określane są również jako „profil europejski” w rozmiarze 1/2 cala, zgodny z powszechnym standardem przemysłowym dla większych układów pneumatycznych. Ich konstrukcja została zoptymalizowana pod kątem maksymalnego przepływu (technologia typu Ultra-Flow), co skutkuje minimalnymi spadkami ciśnienia podczas przepływu powietrza przez złącze. Dla użytkownika oznacza to, że narzędzia podłączone za pomocą tych szybkozłączy otrzymują pełne ciśnienie robocze, a instalacja nie traci energii na niepotrzebne dławienie przepływu.

Każde szybkozłącze składa się z dwóch głównych części: gniazda (części żeńskiej) oraz wtyku (króćca, części męskiej). Gniazdo DN 10 zawiera wewnętrzny mechanizm zaworowy oraz pierścieniowy mechanizm ryglujący. W momencie wsunięcia wtyku do gniazda, kulki lub kołki ryglujące automatycznie zatrzaskują wtyk na miejscu, zapewniając pewne połączenie. Jednocześnie zawór w gnieździe otwiera się, umożliwiając swobodny przepływ sprężonego powietrza. Proces ten odbywa się jednym, płynnym ruchem – wystarczy wcisnąć wtyk w gniazdo, bez konieczności użycia siły czy dodatkowych narzędzi. Po połączeniu słychać charakterystyczne kliknięcie, świadczące o prawidłowym zaryglowaniu. Rozłączenie jest równie proste i szybkie – wystarczy odciągnąć tuleję zewnętrzną gniazda (ręką, bez użycia narzędzi), co zwalnia mechanizm ryglujący i pozwala wysunąć wtyk. Przy rozłączaniu następuje natychmiastowe zamknięcie zaworu w gnieździe, dzięki czemu powietrze po stronie zasilania pozostaje zamknięte. Należy jednak pamiętać, że po rozłączeniu ciśnienie z odłączonego odcinka (po stronie wtyku, np. w wężu lub narzędziu) zostanie uwolnione do atmosfery. Jest to cecha konstrukcyjna złączy jednostronnie odcinających – gwarantuje, że odłączony odcinek przewodu nie pozostaje pod ciśnieniem, co zwiększa bezpieczeństwo obsługi.

W kategorii „Szybkozłącza i króćce DN 10 mosiądz niklowany” dostępny jest szeroki zakres wariantów przyłączy, co umożliwia dostosowanie połączenia do niemal każdej instalacji. Znajdziemy tu gniazda szybkozłączy DN10 z gwintami wewnętrznymi G1/2 i G3/4 (do montażu na gniazdach w zbiornikach, rurach lub gniazdach w ścianach) oraz gniazda z gwintami zewnętrznymi G1/4, G1/2 i G3/4, które można wkręcić np. do zaworów, rozdzielaczy czy bezpośrednio do urządzeń. Ponadto dostępne są gniazda z końcówkami do bezpośredniego nasunięcia węża o średnicy wewnętrznej fi 10 mm, 13 mm, 16 mm oraz 19 mm. Komplementarną część oferty stanowią króćce (wtyki) DN 10, również wykonane z mosiądzu niklowanego, wyposażone w analogiczne typy przyłączy. Dostępne są wtyki z gwintami zewnętrznymi G1/4, G3/8, G1/2, G3/4 (np. do wkręcenia w narzędzie lub szybkozłączkę stałą) oraz wtyki z gwintami wewnętrznymi G3/8, G1/2, G3/4 (do montażu na przewodach lub komponentach z gwintem zewnętrznym). W ofercie znajdują się także wtyki z końcówkami do węży o średnicach fi 10, 13, 16 i 19 mm, które można zaciśnąć na elastycznych przewodach pneumatycznych. Dzięki tak bogatej gamie konfiguracji użytkownik może dowolnie skompletować zestaw połączeniowy dostosowany do swoich potrzeb – na przykład podłączając wąż z jednej strony do gniazda naściennego z gwintem G1/2, a z drugiej strony wyposażając wąż w wtyk do narzędzia z gwintem G1/4 itp.

Szybkozłącza CPP PREMA DN 10 wyróżniają się także solidnością i bezpieczeństwem użytkowania. Konstrukcja mechanizmu łączącego została zaprojektowana w taki sposób, aby chronić elementy uszczelniające i zawór przed uszkodzeniem podczas łączenia i rozłączania. Stosowane materiały i powłoki gwarantują odporność na korozję oraz zużycie. Mosiądz niklowany jest odporny na działanie wilgoci oraz typowych czynników zewnętrznych spotykanych w środowisku przemysłowym. Hartowane elementy stalowe – takie jak kulki lub trzpienie ryglujące oraz sprężyny – zapewniają pewne działanie mechanizmu nawet przy intensywnej eksploatacji. Dzięki temu szybkozłącza DN10 od CPP PREMA zachowują szczelność i funkcjonalność przez długi czas, zapewniając stabilność połączenia i bezpieczeństwo w miejscu pracy. Użytkownicy z branży przemysłowej cenią je za niezawodność, łatwość obsługi jedną ręką oraz uniwersalność zastosowań, co czyni z nich standardowy wybór przy projektowaniu wydajnych instalacji pneumatycznych.

CPP PREMA, jako wiodący polski producent armatury pneumatycznej, dba o to, by jej szybkozłącza spełniały najwyższe standardy jakości i bezpieczeństwa. Każda partia złączy przechodzi rygorystyczne testy szczelności oraz wytrzymałości ciśnieniowej, co gwarantuje użytkownikowi pewność, że produkt sprosta wymaganiom intensywnej eksploatacji. Szybkozłączki te zaprojektowano z myślą o długiej żywotności – nawet przy wielokrotnym codziennym łączeniu i rozłączaniu zachowują pełną funkcjonalność.

W praktyce zastosowanie szybkozłączy DN 10 znacznie skraca czas przezbrojenia narzędzi lub rekonfiguracji układu pneumatycznego. W porównaniu z połączeniami stałymi (gwintowanymi czy skręcanymi obejmami) użycie szybkozłączek pozwala na błyskawiczne przyłączenie nowego odcinka przewodu lub narzędzia. Dzięki temu minimalizowane są przestoje w pracy maszyn i urządzeń – np. wymiana zużytego narzędzia pneumatycznego trwa sekundy zamiast minut. Dodatkowo, konstrukcja jednostronnie odcinająca dba o to, aby straty sprężonego powietrza podczas odłączania były niewielkie, co przekłada się na oszczędność energii i kosztów w dużych systemach sprężonego powietrza.

Szybkozłącza pneumatyczne DN 10 mosiądz niklowany od CPP PREMA to elementy gwarantujące wydajność i niezawodność w układach sprężonego powietrza. Łączą w sobie wysoką przepustowość, solidną budowę oraz łatwość obsługi. Stanowią fundament wielu instalacji pneumatycznych w przemyśle i warsztatach, umożliwiając ich bezpieczne i efektywne działanie. Ponadto szybkozłącza DN10 od PREMA są projektowane zgodnie ze standardowymi wymiarami i profilami rynkowymi. Oznacza to, że pozostają one kompatybilne z odpowiednikami innych renomowanych producentów, zachowujących ten sam profil europejski DN 10. Użytkownik może więc bez obaw łączyć gniazda i wtyki CPP PREMA z elementami innych marek o analogicznym standardzie – istotne jest jedynie zachowanie tej samej średnicy nominalnej złącza. Ta uniwersalność pozwala na łatwą integrację szybkozłączy w już istniejących instalacjach oraz prostą wymianę komponentów bez konieczności modyfikacji całego systemu. Warto również podkreślić, że niklowana powierzchnia złącza ułatwia utrzymanie go w czystości i zapobiega osadzaniu się zanieczyszczeń. W warunkach typowych dla układów pneumatycznych (obecność mgły olejowej, kondensatu wody czy pyłu) materiały użyte w szybkozłączach PREMA zachowują swoje właściwości i nie ulegają korozji. Dzięki temu nawet po długim okresie eksploatacji złącza działają płynnie, a ryzyko nieszczelności wskutek zużycia czy korozji jest minimalne.

Szybkozłącza pneumatyczne DN 10 z mosiądzu niklowanego znajdują szerokie zastosowanie w wielu sektorach przemysłu i techniki. Dzięki swoim parametrom (wysoki przepływ, duża wytrzymałość) oraz łatwości użycia, są chętnie wykorzystywane wszędzie tam, gdzie potrzebne jest szybkie i niezawodne łączenie przewodów sprężonego powietrza. Poniżej przedstawiono główne obszary zastosowań tych złączy:

• Przemysł produkcyjny i automatyka: W fabrykach i zakładach produkcyjnych szybkozłączki DN 10 służą do podłączania urządzeń pneumatycznych, siłowników i narzędzi na liniach montażowych. Umożliwiają szybkie przepięcia podczas przezbrajania stanowisk produkcyjnych, np. przy zmianie narzędzi w maszynach. Ze względu na wysoką przepustowość powietrza, zapewniają stabilne zasilanie pneumatyki maszyn CNC, robotów przemysłowych czy pras pneumatycznych. W automatyce często wykorzystywane są do przyłączania modułów wykonawczych i manipulatorów, gdzie wymagana jest pewność połączenia i brak spadków ciśnienia wpływających na precyzję działania urządzeń.

• Warsztaty mechaniczne i branża motoryzacyjna: W serwisach samochodowych, warsztatach ciężarowych oraz stacjach obsługi pojazdów szybkozłącza DN 10 są standardem przy korzystaniu z narzędzi o dużym poborze powietrza. Typowe przykłady to klucze udarowe 1″ lub większe, używane do odkręcania kół ciężarówek i maszyn, które wymagają znacznego przepływu powietrza dla osiągnięcia pełnej mocy. Dzięki złączom DN10 narzędzia te mogą pracować bez dławienia, co przekłada się na większą wydajność prac serwisowych. Ponadto w warsztatach pneumatyczne podnośniki, poduszki powietrzne do podnoszenia pojazdów czy instalacje do pompowania kół mogą być łączone za pomocą tych szybkozłączy, co ułatwia ich mobilność i szybkie podłączanie do źródła sprężonego powietrza. Złącza te są cenione przez mechaników za wytrzymałość – wytrzymują twarde traktowanie, częste łączenie w zapylonym i oleistym środowisku warsztatowym.

• Branża budowlana i remontowa: Na placach budowy oraz w firmach remontowych szybkozłączki pneumatyczne DN10 wykorzystuje się do obsługi cięższego sprzętu i narzędzi zasilanych powietrzem. Przykładem są piaskarki (urządzenia do piaskowania i czyszczenia powierzchni), które wymagają ciągłego strumienia sprężonego powietrza o dużej objętości. Również niektóre młoty udarowe, wiertarki pneumatyczne czy maszyny do torkretowania betonu mogą wykorzystywać złącza DN 10 do zasilania z przenośnych sprężarek na placu budowy. W tych zastosowaniach liczy się szybkość i prostota montażu – pracownik może w grubych rękawicach wpiąć wąż do kompresora lub instalacji, bez tracenia czasu na skręcanie złączek. Jednostronne odcinanie sprawia, że odłączając długi wąż po pracy, ciśnienie zostaje z niego bezpiecznie upuszczone, co zapobiega niekontrolowanemu „rzucaniu” węża. To ważne dla bezpieczeństwa na budowie.

• Przemysł ciężki i maszynowy: W sektorach takich jak górnictwo, hutnictwo czy przemysł stoczniowy również spotyka się zastosowania dla szybkozłączy DN 10. Służą do zasilania narzędzi pneumatycznych używanych przy konserwacji ciężkich maszyn i konstrukcji (np. duże szlifierki pneumatyczne, wiertarki do konstrukcji stalowych). W kopalniach sprężone powietrze bywa wykorzystywane do napędu wiertnic lub urządzeń pomocniczych, a solidne szybkozłącza zapewniają tam niezawodne połączenie nawet w zapyleniu czy przy obecności wilgoci. W stoczniach podczas budowy i remontu statków wykorzystuje się narzędzia pneumatyczne do obróbki metalu i malowania – złącza DN10 gwarantują, że długo prowadzone przewody powietrzne dostarczają odpowiednią ilość powietrza na odległość kilkudziesięciu metrów, bez nadmiernych spadków ciśnienia.

• Instalacje sprężonego powietrza i infrastruktura zakładowa: Wiele zakładów przemysłowych posiada centralne instalacje sprężonego powietrza rozprowadzone po hali produkcyjnej. Na końcówkach tych instalacji (tzw. punktach odbioru powietrza) często montowane są gniazda szybkozłączy DN 10, do których pracownicy podłączają węże z narzędziami. Pozwala to na elastyczne korzystanie z powietrza w różnych miejscach hali – w razie potrzeby można szybko podpiąć dodatkowy przewód lub odłączyć nieużywany odcinek. Ponadto takie gniazda ułatwiają prace serwisowe: fragment instalacji można odłączyć poprzez wypięcie szybkozłącza, bez potrzeby spuszczania całego powietrza z systemu. Szybkozłącza używane są też w mobilnych kompresorach (np. przewoźnych sprężarkach na placach budowy) jako interfejs do przyłączania węży – standaryzacja DN10 zapewnia, że różne węże i urządzenia mogą być do nich podłączane bez problemu.

• Warsztaty domowe i rzemiosło: Chociaż szybkozłączki DN10 są projektowane z myślą o cięższych zastosowaniach, bywają również wykorzystywane przez zaawansowanych majsterkowiczów i w mniejszych warsztatach rzemieślniczych. Osoby zajmujące się np. odnawianiem oldtimerów, majsterkowaniem przy dużych pojazdach lub prowadzące niewielkie zakłady ślusarskie doceniają większą wydajność tych złączy. Umożliwiają one podłączenie do domowego kompresora większych narzędzi (jak klucze udarowe do ciągników, pistolety do piaskowania małych elementów czy malowania dużych powierzchni) bez utraty mocy. Warunkiem jest oczywiście posiadanie odpowiedniego kompresora o dużej wydajności – szybkozłącze DN10 nie zwiększy mocy małej sprężarki, ale eliminuje wąskie gardło na wyjściu powietrza. W zastosowaniach półprofesjonalnych liczy się też niezawodność: rzadziej trzeba wymieniać zużyte złączki, a dzięki solidnej konstrukcji redukuje się ryzyko awarii osprzętu podczas pracy. Warto jednak zaznaczyć, że do typowych, niewielkich narzędzi i małych kompresorów domowych w zupełności wystarczają szybkozłączki o mniejszej średnicy (np. DN 7.2). Złącza DN 10 są natomiast wyborem entuzjastów i rzemieślników, którzy dysponują sprzętem o wyższych wymaganiach i chcą zachować pełną kompatybilność z profesjonalnymi standardami.

• Inne media i zastosowania specjalne: Choć zasadniczo szybkozłącza DN 10 projektowane są z myślą o sprężonym powietrzu, mogą być stosowane także w połączeniach innych mediów w określonych warunkach. Często używa się ich do przesyłu gazów technicznych, takich jak azot czy argon, np. przy opróżnianiu i napełnianiu zbiorników, gdzie wymagane jest szybkie podłączenie węża do instalacji gazowej. Spotyka się je również w układach wodnych o niskim i średnim ciśnieniu – przykładowo w węzłach chłodzenia wodą obiegową w przemyśle, gdzie szybkie rozłączenie przewodów jest potrzebne przy serwisowaniu urządzeń. Trzeba jednak pamiętać, że przy rozpinaniu połączenia z cieczą (jak woda czy olej) nastąpi wyciek medium z odłączanego przewodu, dlatego do typowych zastosowań z cieczami częściej wybiera się złącza dwustronnie odcinające, które blokują przepływ po obu stronach. Niemniej, w zastosowaniach awaryjnych lub tymczasowych szybkozłączki DN10 mosiężne poradzą sobie z cieczami w zakresie do około 10–15 bar (np. woda chłodząca), o ile ich uszczelnienia są chemicznie zgodne z danym medium (dla wody zaleca się uszczelki EPDM zamiast NBR). Dzięki swojej wszechstronności, złącza te stanowią uniwersalne rozwiązanie do szybkiego łączenia przewodów nie tylko w pneumatyce, ale i w wielu pokrewnych obszarach techniki.

Poniżej zestawiono kluczowe parametry techniczne szybkozłączy pneumatycznych DN 10 mosiądz niklowany:

• Średnica nominalna (DN): 10 mm (oznaczana także jako NW10). Taka średnica przelotu zapewnia bardzo dużą przepustowość powietrza, odpowiednią dla narzędzi o dużym poborze. Profil złącza odpowiada tzw. europejskiemu standardowi przemysłowemu (typ 27, określany też w katalogach jako typ 227), co oznacza, że złącze ma ustandaryzowane wymiary pozwalające na współpracę z produktami innych producentów o tym samym profilu.

• Maksymalny przepływ powietrza: ok. 3200–3500 l/min (dotyczy powietrza przy ciśnieniu zasilania ~6 bar). Złącze cechuje się minimalnymi oporami przepływu – spadek ciśnienia wynosi ok. 0,1 bar przy przepływie 1000 l/min, co świadczy o jego wysokiej wydajności. Dzięki temu nawet przy dużym zapotrzebowaniu narzędzia na powietrze nie odczuwają spadku mocy z powodu dławienia na złączu.

• Ciśnienie pracy: 0 do 35 bar (wartość ciągła). Zalecane typowe ciśnienia robocze mieszczą się w przedziale 6–15 bar (standardowe ciśnienie sieci sprężonego powietrza to ok. 6–10 bar). Konstrukcja szybkozłączy ma wysoki zapas wytrzymałości – ich maksymalne ciśnienie rozrywające jest około czterokrotnie wyższe od dopuszczalnego (w testach wytrzymują ok. 140 bar), co gwarantuje bezpieczeństwo użytkowania nawet przy pulsacjach ciśnienia czy chwilowych jego wzrostach.

• Zakres temperatur: standardowo od -20°C do +100°C (dla elementów z uszczelnieniem NBR). W tej temperaturze złącze zachowuje pełną szczelność i sprawność mechanizmu. Istnieje możliwość zastosowania innych materiałów uszczelek dla specjalnych warunków – np. EPDM do +150°C (gdy wymagana jest odporność na wysoką temperaturę lub kontakt z wodą), FKM (Viton) do +200°C (odporność chemiczna na oleje i wyższe temperatury) czy nawet FFKM (Kalrez) do +300°C w zastosowaniach wymagających najwyższej odporności chemicznej i termicznej. Dobór uszczelnienia powinien jednak być skonsultowany z producentem w zależności od medium i temperatury pracy.

• Medium robocze: sprężone powietrze (suche lub z mgłą olejową). Uszczelnienia NBR są odporne na olej, dzięki czemu złącza mogą pracować w układach z naolejaczem powietrza. Ponadto dopuszczalne jest stosowanie gazów obojętnych (np. azot, argon, dwutlenek węgla) oraz – przy spełnieniu odpowiednich warunków – cieczy, takich jak woda czy olej hydrauliczny niskociśnieniowy. Należy jednak upewnić się, że materiał uszczelek jest kompatybilny z danym medium (np. do wody preferowane są uszczelki EPDM). W przypadku zastosowań z tlenem technicznym wymagane jest specjalne wykonanie (odtłuszczone elementy, brak olejów oraz odpowiedni materiał uszczelek, np. EPDM) – standardowe złącza nie powinny być używane do czystego tlenu ze względów bezpieczeństwa.

• Rodzaj odcięcia: jednostronnie odcinające (self-sealing po stronie gniazda). Oznacza to, że gniazdo szybkozłącza zawiera zawór sprężynowy odcinający przepływ w momencie odłączenia wtyku. Druga strona (wtyk) ma przelot otwarty bez zaworu. Tego typu złącze umożliwia szybkie rozłączenie instalacji pod ciśnieniem – natychmiast po odpięciu wtyku zawór w gnieździe zamyka dopływ sprężonego powietrza. Jest to rozwiązanie typowe dla pneumatyki, zapewniające bezpieczeństwo (odłączony wąż nie pozostaje pod ciśnieniem) oraz wygodę obsługi.

• Sposób łączenia: szybkie, beznarzędziowe sprzęganie za pomocą mechanizmu zatrzaskowego. Gniazdo wyposażone jest w ruchomą tuleję blokującą oraz zestaw kulek lub trzpieni ryglujących. Wciśnięcie wtyku do gniazda powoduje automatyczne otwarcie zaworu i zablokowanie wtyku przez kulki – wszystko w ułamku sekundy, przy użyciu siły ręki. Rozłączenie następuje po odciągnięciu tulei gniazda, co zwalnia blokadę i wypycha wtyk. Mechanizm jest zaprojektowany tak, by wymagał minimalnej siły i mógł być obsługiwany jedną ręką. Jest to istotne w warunkach pracy, gdzie liczy się szybka i prosta obsługa bez dodatkowych narzędzi.

• Dostępne rodzaje przyłączy: szeroka gama wariantów pozwala na dopasowanie złącza do różnych instalacji:

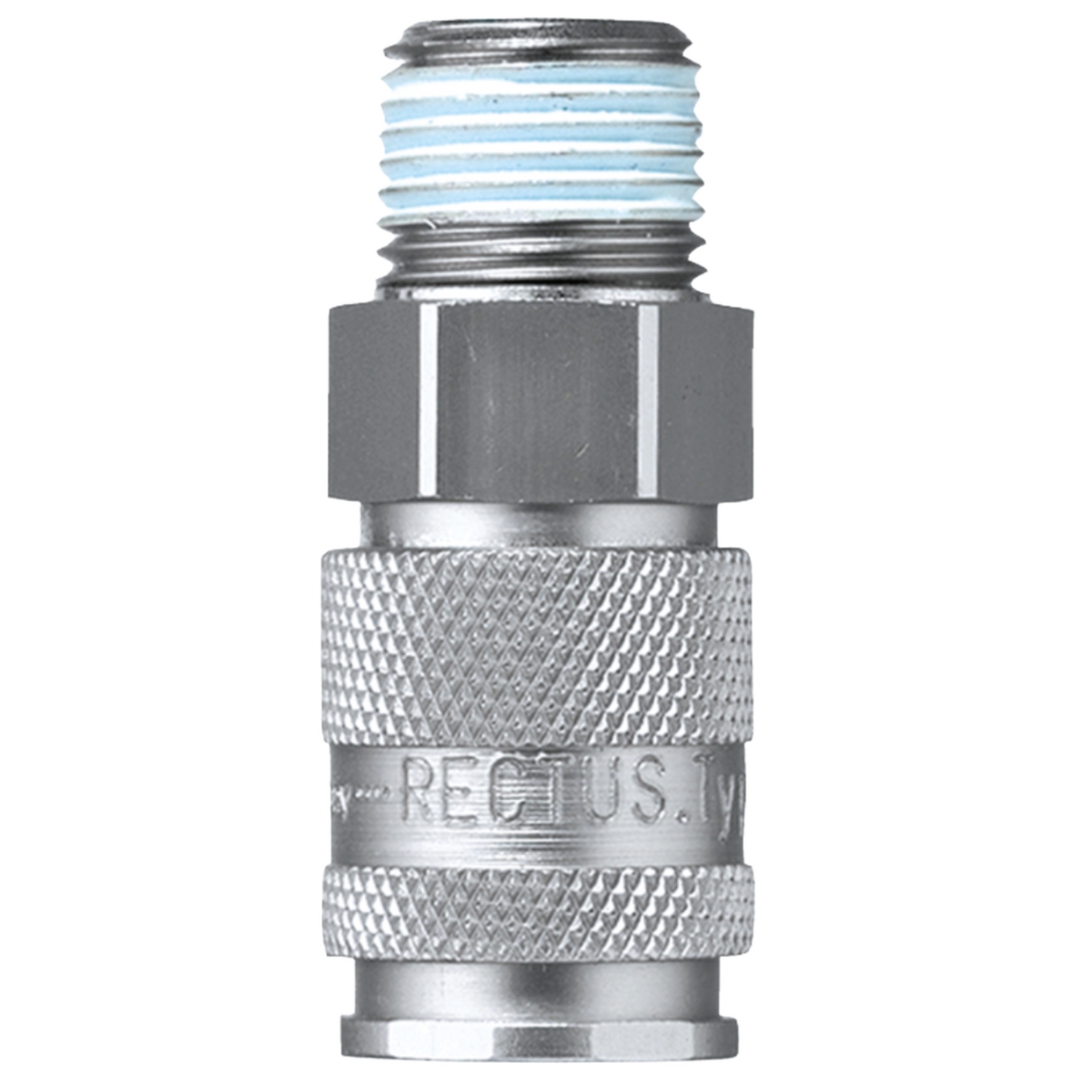

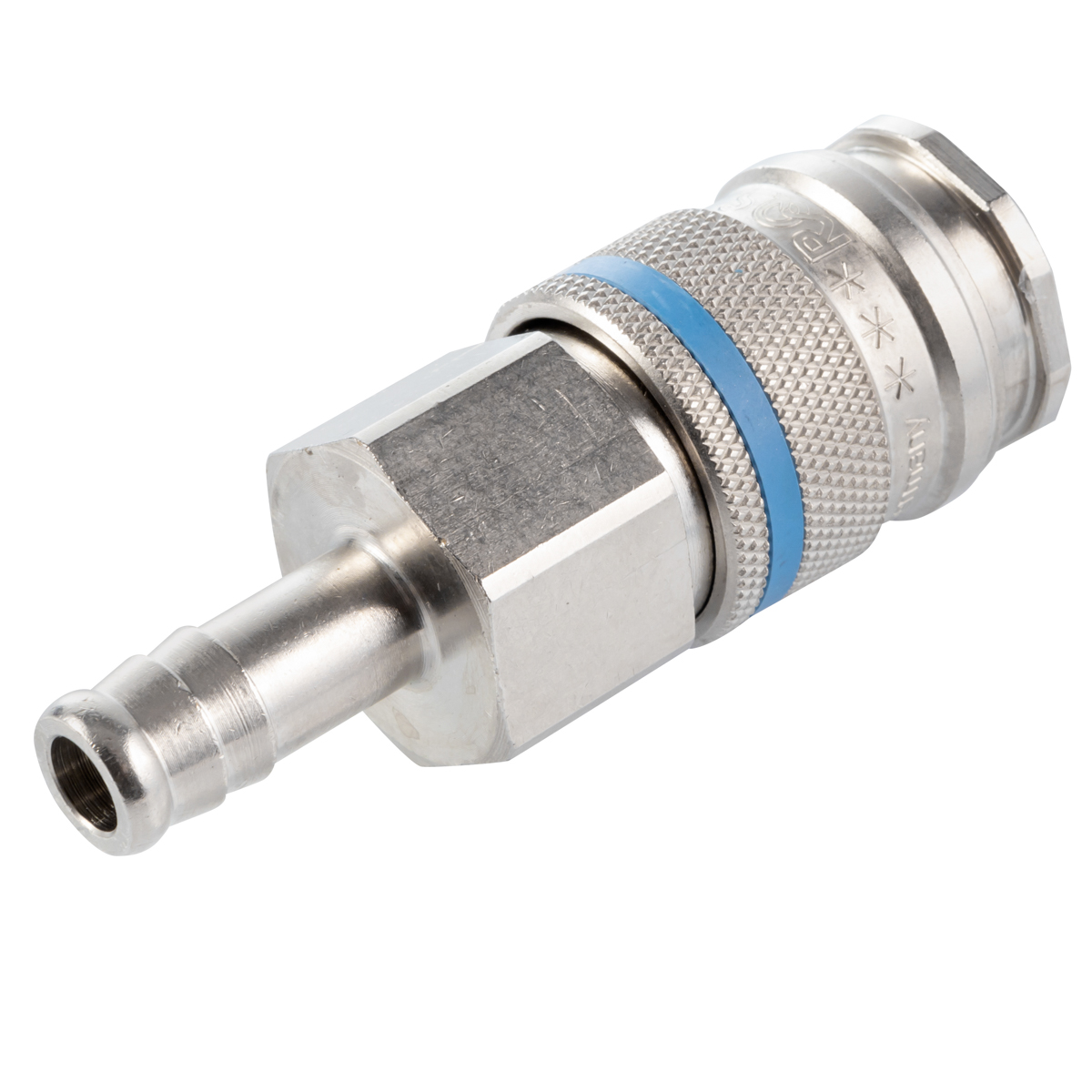

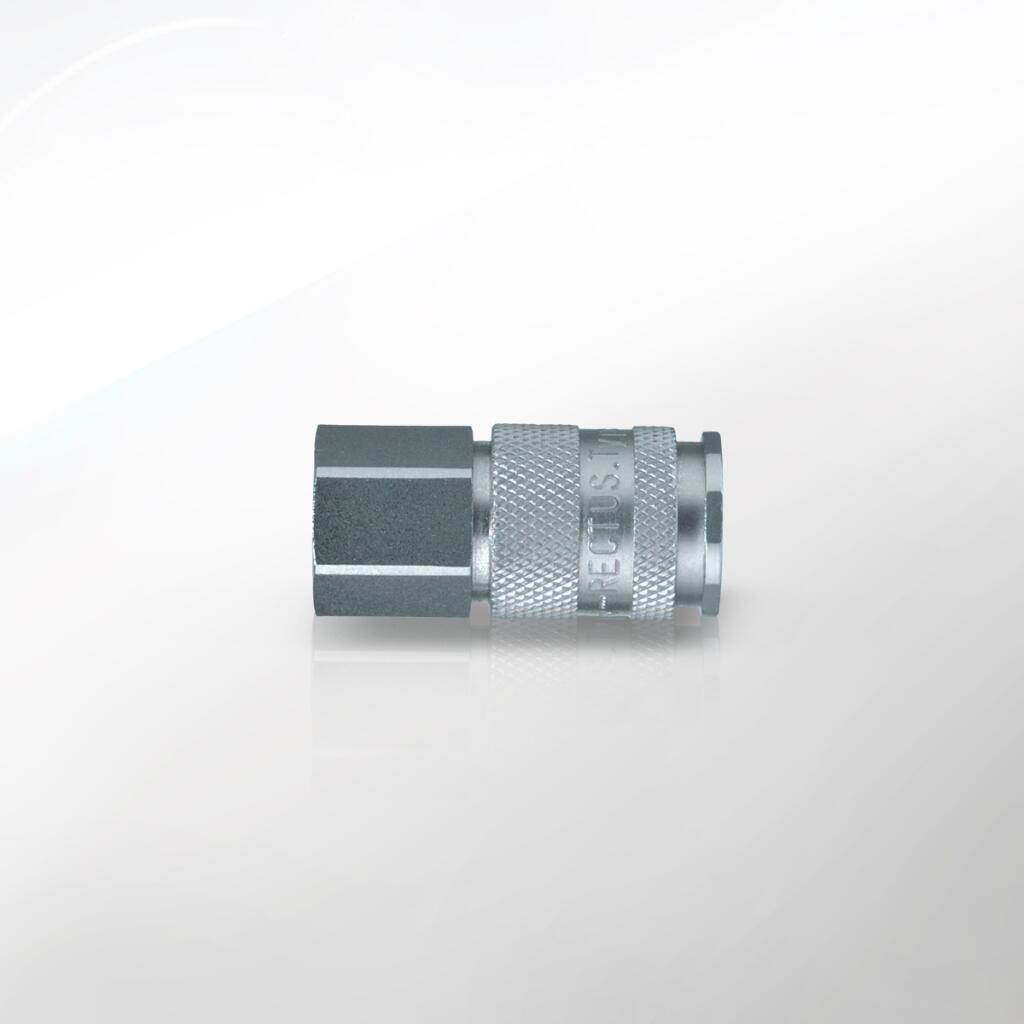

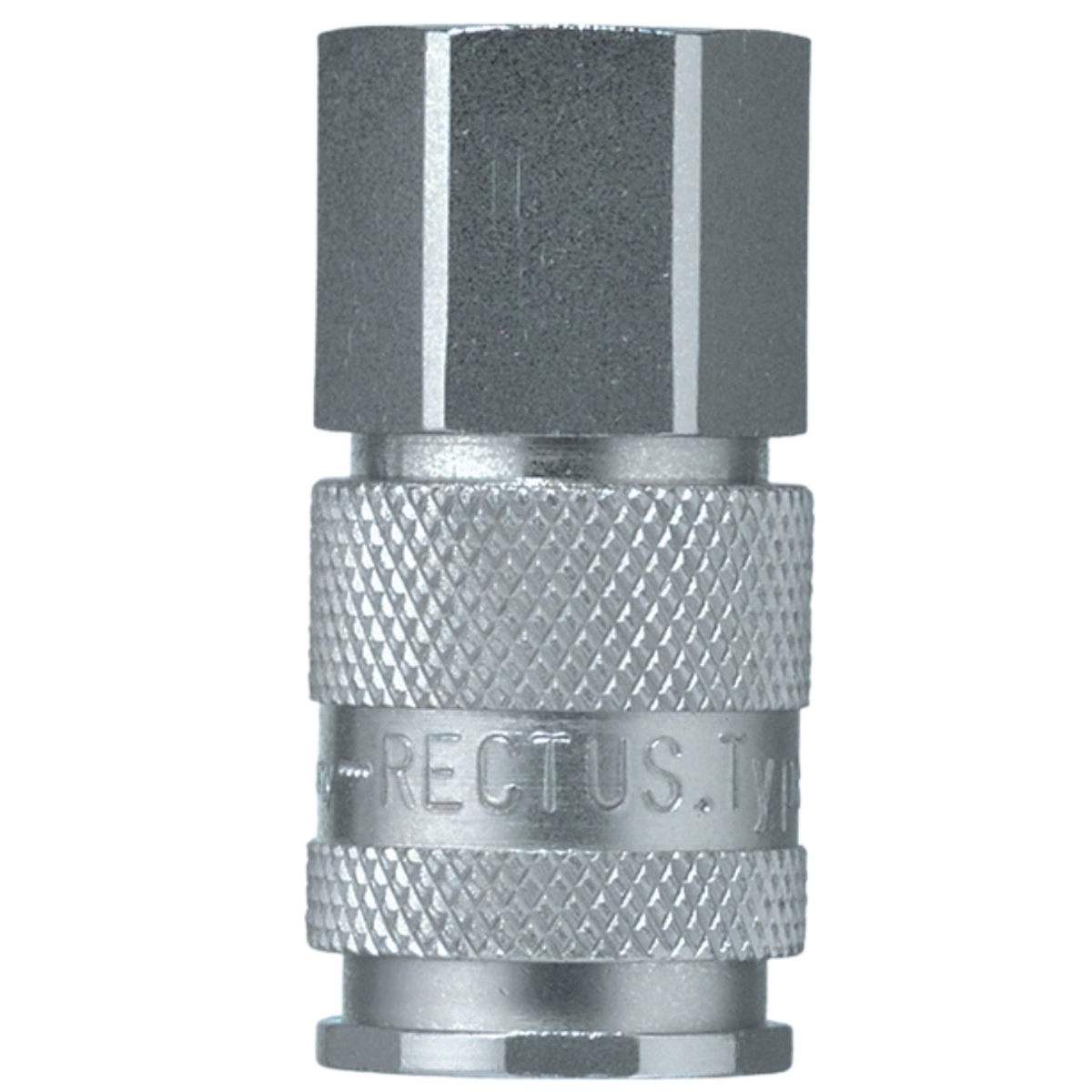

  • Gniazda (część żeńska) dostępne są z gwintami wewnętrznymi G1/2 oraz G3/4 (do montażu np. w gniazdach ściennych lub na zbiornikach), a także z gwintami zewnętrznymi G1/4, G1/2, G3/4 (wkręcane do urządzeń, rozdzielaczy itp.). Ponadto oferowane są gniazda z końcówkami na wąż o średnicach wewnętrznych: fi 10 mm, 13 mm, 16 mm, 19 mm.

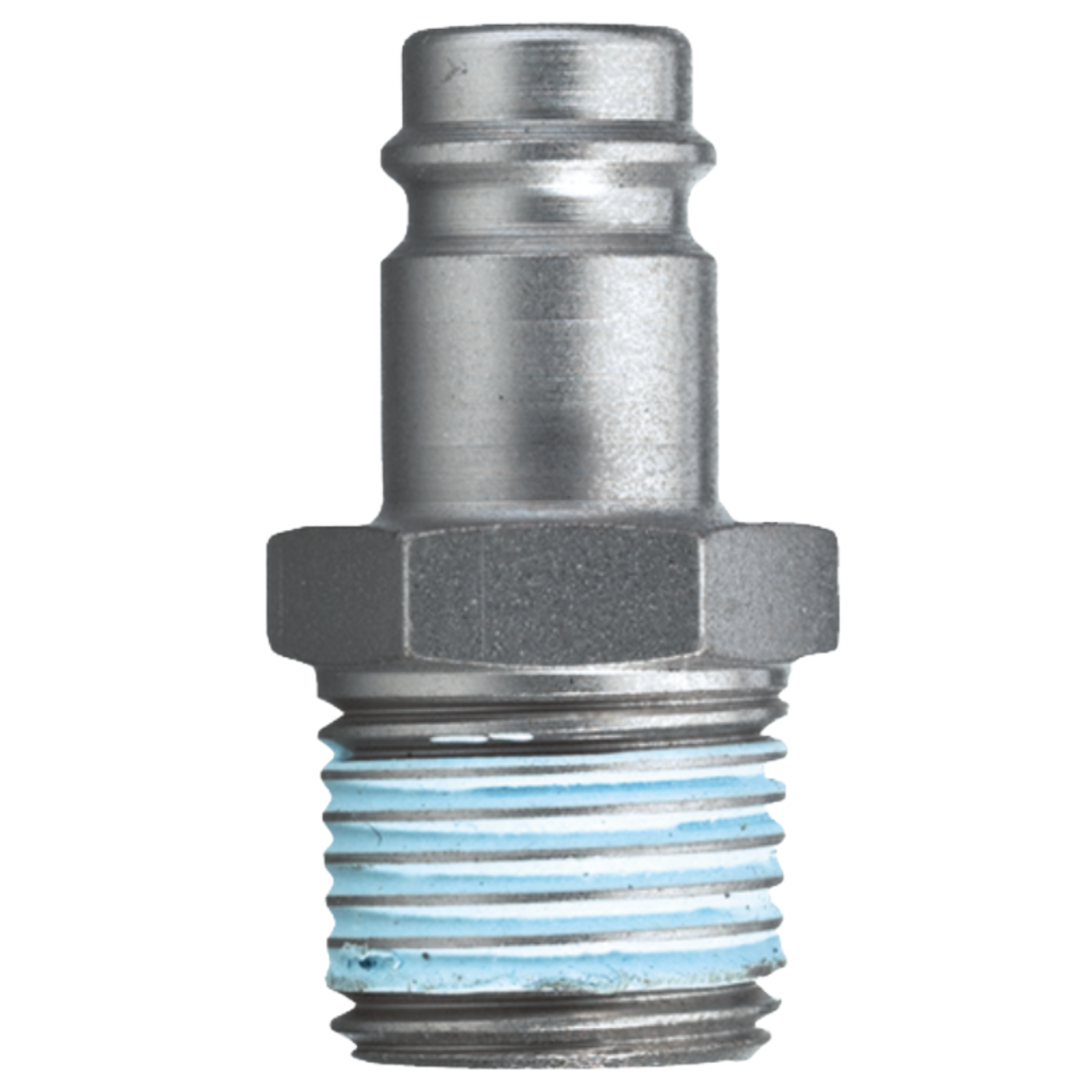

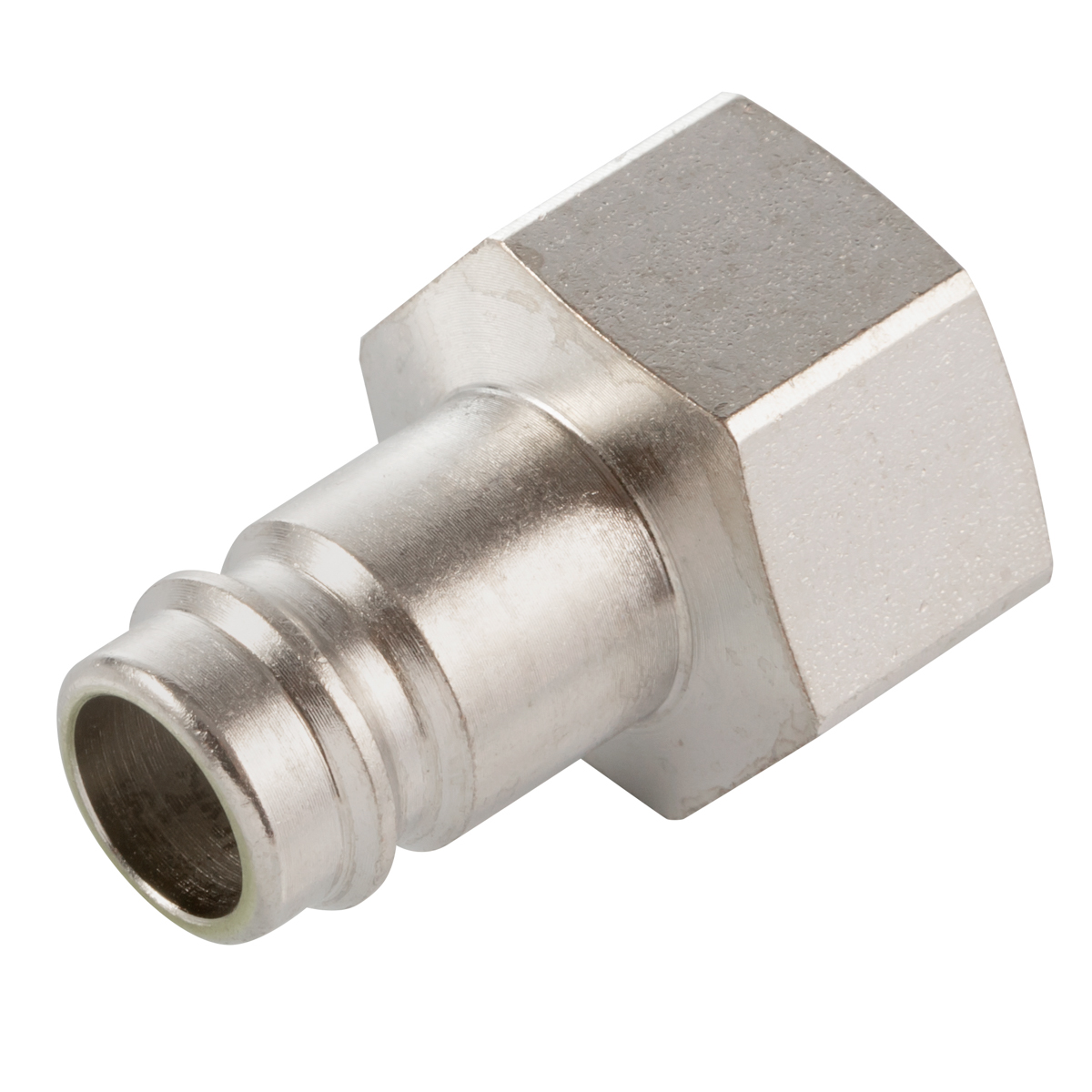

  • Wtyki (część męska, króćce) występują z gwintami zewnętrznymi G1/4, G3/8, G1/2, G3/4 (np. do wkręcenia w narzędzia lub przewody z gwintowanymi przyłączami) oraz z gwintami wewnętrznymi G3/8, G1/2, G3/4 (do nakręcenia na króćce rur lub inne wystające gwinty). Dostępne są również wtyki z końcówkami wężowymi na węże o średnicach fi 10 mm, 13 mm, 16 mm i 19 mm (na które nasuwa się wąż i zabezpiecza opaską). Tak duży wybór wariantów gwarantuje, że użytkownik znajdzie odpowiednie złącze do każdego typu połączenia w instalacji pneumatycznej.

• Wymiary i masa: szybkozłącze DN10 jest stosunkowo kompaktowe jak na swoją wydajność. Typowe gniazdo (część żeńska) ma około 70–80 mm długości całkowitej oraz około 25–30 mm średnicy zewnętrznej (średnica tulei). Wtyk (część męska) jest nieco mniejszy – jego długość wynosi około 50–60 mm, a średnica zewnętrzna to kilkanaście milimetrów (w najszerszym miejscu). Masa pojedynczego złącza (gniazda wraz z wtykiem) to rząd kilkuset gramów, zależnie od wykonanego przyłącza. Dzięki umiarkowanym wymiarom, złącza DN10 można bez trudu wmontować w istniejące układy przewodów, a ich obsługa jedną ręką pozostaje wygodna.

• Materiały konstrukcyjne: korpusy gniazd i wtyków wykonane są z mosiądzu pokrytego warstwą niklu (mosiądz niklowany). Kulki ryglujące oraz sprężyny wykonano ze stali hartowanej, odpornej na ścieranie i odkształcenia. W niektórych wykonaniach tuleja zewnętrzna gniazda również jest stalowa (dla zwiększenia odporności mechanicznej), w innych wykonana z mosiądzu. Uszczelki wewnętrzne (oring uszczelniający zaworu gniazda) wykonane są standardowo z gumy NBR. Dzięki takiemu doborowi materiałów złącza odznaczają się wysoką trwałością, odpornością na korozję oraz szczelnością. Niklowana powierzchnia mosiądzu chroni przed utlenianiem i ułatwia pracę złączem (mniejsze tarcie elementów). Stalowe elementy nośne zapewniają pewne działanie mechanizmu nawet przy intensywnej eksploatacji.

• Trwałość eksploatacyjna: szybkozłącza DN10 zostały zaprojektowane do długotrwałej pracy. Typowa żywotność mechanizmu przekracza dziesiątki tysięcy cykli łączenia i rozłączania bez utraty szczelności czy funkcjonalności. Regularne użytkowanie w zakresie dopuszczalnych parametrów (ciśnienia, temperatury) nie wymaga specjalnej konserwacji – warto jednak dbać o czystość złączy (chronić przed dostawaniem się piasku czy opiłków do wnętrza) oraz okresowo kontrolować stan uszczelnień. W razie zauważenia wycieków powietrza na złączu, najczęściej wystarcza wymiana wewnętrznej uszczelki (oringu) w gnieździe, co pozwala przywrócić pełną szczelność na kolejne lata użytkowania.

Szybkozłącza pneumatyczne DN 10 od CPP PREMA zostały zaprojektowane z użyciem materiałów zapewniających trwałość i odporność na wymagające warunki pracy. Kluczowym materiałem, z którego wykonano korpusy (obudowy) gniazd i wtyków, jest mosiądz – stop miedzi i cynku charakteryzujący się doskonałą odpornością na korozję. Mosiądz jest powszechnie stosowany w armaturze pneumatycznej i hydraulicznej ze względu na swoją wytrzymałość mechaniczną połączoną z względną miękkością, co ułatwia uszczelnianie połączeń gwintowanych. W kontekście szybkozłączy mosiądz ma jeszcze jedną zaletę: jest materiałem nieiskrzącym. Oznacza to, że przy uderzeniu lub tarciu o twardą powierzchnię nie generuje iskier, co ma znaczenie w środowiskach zagrożonych wybuchem (np. kopalnie, lakiernie z atmosferą zanieczyszczoną łatwopalnymi oparami). Korpusy z mosiądzu są zwykle kute (wstępnie uformowane pod wysokim ciśnieniem), a następnie precyzyjnie obrabiane na maszynach CNC. Taki proces produkcji gwarantuje uzyskanie jednorodnej struktury materiału bez mikrouszkodzeń, co przekłada się na większą wytrzymałość elementu na ciśnienie. Dokładna obróbka skrawaniem zapewnia natomiast zachowanie wymiarów z wysoką tolerancją – ważne jest to choćby dla idealnego spasowania gniazda z wtykiem oraz dla jakości gwintów przyłącznych.

Na powierzchni mosiężnych korpusów zastosowano warstwę niklu (tzw. niklowanie galwaniczne). Powłoka niklowa pełni kilka istotnych funkcji. Przede wszystkim dodatkowo zwiększa odporność korozyjną elementu – nikiel jest bardzo odporny na utlenianie i tworzy barierę chroniącą mosiądz, zwłaszcza w środowiskach wilgotnych lub narażonych na działanie agresywnych czynników (np. kontakt z mgłą olejową, która zawiera składniki mogące z czasem reagować z miedzią). Ponadto nikiel nadaje powierzchni twardość i odporność na ścieranie. Dzięki temu szybkozłącze jest mniej podatne na zarysowania czy wytarcie gniazd kulkowych nawet przy częstym łączeniu. Gładka, lekko połyskująca faktura niklowanej powierzchni ułatwia też czyszczenie elementów – osady z kurzu czy oleju nie trzymają się tak mocno jak na szorstkim metalu, co sprzyja utrzymaniu złącza w czystości. Warto wspomnieć, że powłoka niklowa nadaje również estetyczny, profesjonalny wygląd – jednak w warunkach przemysłowych ważniejsze są jej właściwości ochronne i mechaniczne.

Oprócz mosiądzu i niklu, krytyczną rolę w konstrukcji szybkozłączy pełnią elementy ze stali hartowanej. Stal użyta w szybkozłączach to najczęściej gatunek o wysokiej zawartości węgla (np. stal łożyskowa), który po zahartowaniu uzyskuje bardzo dużą twardość. W szybkozłączach DN 10 stalowe są przede wszystkim elementy odpowiedzialne za ryglowanie połączenia oraz elementy sprężyste. Przykładowo, kulki ryglujące (lub ewentualnie trzpienie zatrzaskowe, zależnie od konstrukcji) wykonane są ze stali hartowanej, polerowanej na gładko. Kulki te muszą przenosić duże obciążenia punktowe – utrzymują wtyk w gnieździe mimo siły rozciągającej wynikającej z ciśnienia wewnętrznego i naprężeń w wężu. Hartowana stal zapewnia, że kulki nie ulegną odkształceniu (spłaszczeniu) nawet przy wieloletnim użytkowaniu. Dodatkowo są one zabezpieczone przed korozją – w zależności od producenta i serii mogą być wykonane ze stali nierdzewnej lub ze stali węglowej pokrytej cienką warstwą ochronną (np. chromową lub niklową). Podobnie sprężyny wewnątrz złącza (odpowiedzialne za docisk zaworu w gnieździe oraz za powrót tulei blokującej) to elementy stalowe o specjalnym składzie (stal sprężynowa), które po zahartowaniu zachowują sprężystość i wytrzymałość zmęczeniową. Sprężyny te są tak dobrane, by nie ulegały odkształceniu trwałemu w typowym zakresie pracy – mają wytrzymać tysiące cykli ściskania/rozciągania bez pęknięć.

Wewnątrz gniazda szybkozłącza znajduje się ruchomy zawór odcinający, również wykonany z metalu. Najczęściej jest to mosiężny lub stalowy grzybek zaworu, na którym osadzona jest uszczelka. W szybkozłączach CPP PREMA stosuje się uszczelki z kauczuku NBR (nitrylowego). Jest to materiał elastomerowy o bardzo dobrej odporności na oleje i tłuszcze, co ma znaczenie w pneumatyce (sprężone powietrze zwykle zawiera cząsteczki oleju ze sprężarki lub mgłę olejową z układu smarowania). NBR zachowuje elastyczność w szerokim zakresie temperatur (od ok. -30°C do +100°C) i zapewnia szczelność zaworu po zamknięciu. Uszczelka NBR w gnieździe szybkozłącza ma zazwyczaj formę o-ringu osadzonego na tłoczku zaworu lub pierścienia uszczelniającego na krawędzi zaworu – po zamknięciu dociska ona do gniazdy w korpusie, odcinając przepływ. O-ring z NBR pełni też rolę uszczelnienia dynamicznego przy ruchu zaworu w trakcie łączenia i rozłączania. Warto zaznaczyć, że NBR nie powinien być używany z mediami takimi jak benzyna czy rozpuszczalniki aromatyczne, ale w kontekście powietrza i oleju jest idealnym wyborem. W razie potrzeby (jak wspomniano w sekcji technicznej), producent może dostarczyć szybkozłącza z innymi uszczelnieniami – np. EPDM, FKM – jeśli aplikacja tego wymaga (np. kontakt z wodą, chemikaliami lub wyższą temperaturą).

Kombinacja powyższych materiałów – mosiądzu niklowanego oraz hartowanej stali + NBR – sprawia, że szybkozłącza DN 10 cechują się znakomitą trwałością. Nie ulegają korozji w typowym środowisku pracy, nawet po latach pozostając w pełni sprawne. Jeżeli powłoka niklowa na elementach stalowych (np. na tulei blokującej, jeśli jest stalowa) pozostaje nienaruszona, stal nie rdzewieje. W praktyce zaleca się, aby unikać głębokiego zarysowania czy uszkodzenia powłok – choć nawet odsłonięty mosiądz będzie korodował tylko w minimalnym stopniu (pokrywając się patyną, która nie wpływa na funkcję), to odsłonięta stal mogłaby zacząć rdzewieć w wilgotnym środowisku. Dlatego np. połączenia gwintowane na złączach (wykonane z mosiądzu) są niklowane, co zapobiega tzw. „zapiekaniu się” gwintów i ułatwia późniejszy demontaż, a jednocześnie chroni wystające elementy przed czynnikami zewnętrznymi.

Należy podkreślić, że wszystkie materiały użyte w szybkozłączach CPP PREMA zostały dobrane tak, by wzajemnie dobrze ze sobą współpracować. Mosiądz i nikiel są materiałami względnie inertnymi, nie powodującymi silnej korozji galwanicznej przy kontakcie ze stalą. Dzięki temu styki różnych elementów (np. stalowe kulki opierające się o mosiężne gniazda) nie wywołują przyspieszonego zużycia elektrochemicznego. Co więcej, w miejscach krytycznych (jak powierzchnie uszczelniające zaworu) stosuje się połączenie metalu z miękką uszczelką, co gwarantuje szczelność przy umiarkowanym docisku, bez nadmiernego zużycia powierzchni metalowych. Producent dba także o to, by złącza były odpowiednio przygotowane do pracy zaraz po wyprodukowaniu – kluczowe części ruchome są lekko nasmarowane specjalnym smarem neutralnym dla gum (zapobiega to np. przesuszeniu i pękaniu o-ringów podczas magazynowania i pierwszych cykli użycia).

Standardowe szybkozłącza DN 10 od PREMA wykonane są z mosiądzu niklowanego, jednak warto wspomnieć, że na rynku dostępne są również wersje w całości ze stali nierdzewnej (inox). PREMA również oferuje inne szybkozłącza, np. do zastosowań spożywczych czy medycznych, gdzie cały korpus i elementy są ze stali kwasoodpornej i wyposażone w uszczelki atestowane do kontaktu z żywnością. W typowych zastosowaniach przemysłowych jednak mosiądz niklowany pozostaje optymalnym wyborem – łączy on bowiem dobre cechy mechaniczne z umiarkowaną ceną i łatwością obróbki. Szybkozłącza wykonane z tych materiałów spełniają rygorystyczne normy jakościowe i zapewniają użytkownikowi długą, bezproblemową eksploatację.

1. Przygotowanie instalacji: Przed montażem szybkozłączy upewnij się, że instalacja pneumatyczna jest odcięta od źródła ciśnienia i zredukowano ciśnienie w przewodach do zera. Montowanie złącza na podłączonym, pod ciśnieniem wężu jest niebezpieczne. Wybierz odpowiedni typ szybkozłącza i króćca z oferty – zgodnie z potrzebnym rodzajem przyłącza (gwint czy wąż, rozmiar gwintu lub średnica węża). Sprawdź, czy gwinty na elementach pasują do gwintów w Twojej instalacji (np. G1/2 w gnieździe do G1/2 w urządzeniu) oraz czy średnica króćca wtyku odpowiada średnicy wewnętrznej węża.

2. Montaż gniazda na gwincie: Jeśli wybrane gniazdo szybkozłącza posiada gwint przyłączeniowy (np. G1/2 wewnętrzny lub G1/4 zewnętrzny), przed wkręceniem zadbaj o jego uszczelnienie. Gwinty typu G (równoległe, cylindryczne) wymagają zastosowania uszczelki na powierzchni czołowej połączenia. W przypadku gwintu wewnętrznego G1/2 w gnieździe, użyj płaskiej podkładki uszczelniającej o odpowiedniej średnicy (np. miedzianej, aluminiowej lub z tworzywa) między gniazdem a przylgnią elementu, do którego wkręcasz złącze. Alternatywnie, jeśli przyłącze ma gniazdo na O-ring, zastosuj właściwy O-ring uszczelniający. Dla gwintów zewnętrznych G (np. gdy gniazdo ma G1/4 zewn.) również zapewnij uszczelnienie na dnie otworu, do którego wkręcasz ten gwint (np. przez O-ring w złączu wkręcanym). Nie polegaj wyłącznie na taśmie teflonowej (PTFE) przy gwintach równoległych G, gdyż sama taśma na gładkim gwincie nie zagwarantuje pełnej szczelności – konieczne jest uszczelnienie na powierzchni czołowej. Taśmę teflonową lub pastę uszczelniającą można natomiast użyć pomocniczo w przypadku połączeń z gwintem stożkowym (oznaczanym jako R lub BSPT), choć szybkozłącza z naszej oferty mają głównie gwinty G. Wkręcaj gniazdo w przygotowany port kluczem o odpowiednim rozmiarze (gniazdo zwykle posiada sześciokątny profil na klucz). Dokręcaj z wyczuciem – mosiądz jest względnie miękki, więc zbyt mocne dokręcenie może uszkodzić gwint lub zerwać go. Dokręć na tyle, by połączenie było szczelne (z uszczelką powinno to nastąpić w momencie ściśnięcia uszczelki), ale unikaj nadmiernej siły. Po dokręceniu właściwego gniazda oczyść ewentualne resztki taśmy lub brudu z okolic połączenia.

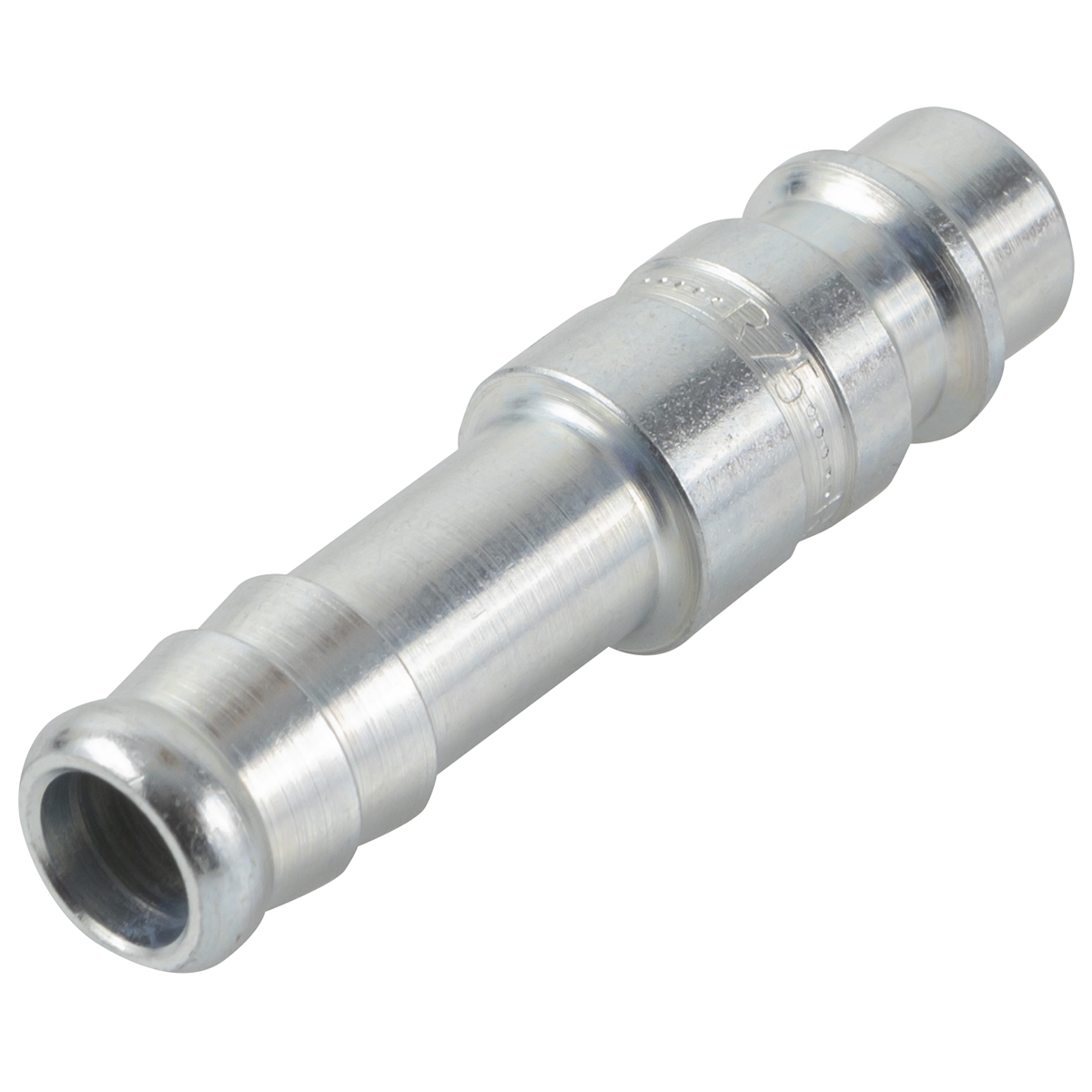

3. Montaż wtyku na wężu: Wtyki szybkozłączy DN 10 z końcówką do węża należy prawidłowo zamocować na przewodzie elastycznym. Upewnij się, że wybrany wtyk ma króciec o średnicy odpowiadającej średnicy wewnętrznej węża (np. fi 13 mm wtyk do węża o przekroju 13 mm). Koniec węża przed nasunięciem na króciec warto przyciąć prostopadle (równo), aby zapewnić maksymalną powierzchnię przylegania. Jeśli wąż jest twardy lub ciasny, można go na chwilę zanurzyć w gorącej wodzie – to zwiększy elastyczność i ułatwi nasunięcie na króciec. Nasuń wąż do oporu na ząbkowany króciec wtyku – powinien wejść na całą długość karbowanej części. Następnie zabezpiecz połączenie opaską zaciskową. W zależności od ciśnienia pracy i rodzaju węża stosuje się różne opaski: do mniejszych ciśnień wystarczy standardowa opaska ślimakowa (zaciskana śrubą), do wyższych zaleca się użycie podwójnej opaski ślimakowej, opaski uchylnej (tzw. Oetiker) lub tulei zaciskowej zaprasowywanej. Upewnij się, że opaska jest założona w odpowiednim miejscu – nad częścią króćca z ząbkami – i mocno dociśnięta, tak aby wąż nie mógł się zsunąć pod ciśnieniem. Nadmierne dokręcenie opaski ślimakowej też nie jest wskazane (może uszkodzić strukturę węża), dlatego dobierz opaskę właściwego rozmiaru i dociągnij ją z wyczuciem. Po zamocowaniu króćca sprawdź ręcznie, czy wąż nie obraca się ani nie zsuwa z króćca.

4. Sprawdzenie szczelności po montażu: Po zainstalowaniu gniazd i wtyków w systemie (gniazdo na miejscu, wtyk na wężu) powoli przywróć ciśnienie w instalacji. Nie podłączaj od razu narzędzia – najpierw sprawdź szczelność połączeń. Obejrzyj miejsce gwintowego montażu gniazda – czy nie słychać syczenia uciekającego powietrza. Można nanieść na okolice gwintu pianę lub wodę z mydłem; pojawiające się pęcherzyki będą sygnałem nieszczelności. Jeśli zauważysz wyciek, odłącz zasilanie powietrzem i spuść ciśnienie, następnie dokręć nieco połączenie gwintowane lub rozłącz je i popraw uszczelnienie (np. wymień lub dodaj uszczelkę). Sprawdź także połączenie węża z wtykiem – drobne nieszczelności będą widoczne w postaci bąbelków powietrza przy końcu węża. Jeżeli występują, dociśnij mocniej opaskę lub załóż drugą opaskę. Po upewnieniu się, że wszystkie połączenia są szczelne, instalacja jest gotowa do normalnej pracy.

5. Podłączanie narzędzi (eksploatacja): Gdy szybkozłącze jest już zamontowane, korzystanie z niego jest bardzo proste. Aby podłączyć narzędzie lub odcinek węża wyposażony we wtyk DN10 do gniazda DN10, chwyć wtyk i wsuń go prosto w gniazdo. Standardowe szybkozłączki pozwalają na wpięcie wtyku bez odciągania tulei – sprężynująca tuleja sama ustąpi pod naciskiem wtyku, a kulki ryglujące zaskoczą we właściwym miejscu. Wciśnij wtyk do oporu, aż do wyczuwalnego i słyszalnego kliknięcia. Ten dźwięk oznacza, że kulki w gnieździe zablokowały wtyk i połączenie jest zestawione. Dla pewności spróbuj lekko pociągnąć wtyk – jeśli jest prawidłowo zaryglowany, nie powinien się wysunąć. Teraz zawór w gnieździe jest już otwarty, a powietrze płynie do narzędzia. Możesz przystąpić do pracy. Wskazówka: zaleca się, by część z zaworem (gniazdo) zawsze była zamontowana od strony zasilania (np. na wężu wychodzącym z kompresora lub na stałym przyłączu ściennym), a wtyk przy urządzeniu lub narzędziu. Takie ułożenie gwarantuje, że po rozłączeniu to strona zasilająca się zamknie i nie wypuści powietrza z całej instalacji. Odwrotne podłączenie (gniazdo przy narzędziu, wtyk od strony źródła) spowodowałoby, że po rozpięciu sprężone powietrze uchodziłoby z linii zasilającej, co nie jest pożądane.

6. Odłączanie i zasady bezpieczeństwa: Aby odłączyć narzędzie od szybkozłącza, jedną ręką pewnie przytrzymaj wąż lub narzędzie, a drugą chwyć za tuleję gniazda. Następnie odciągnij tuleję blokującą w stronę węża (czyli do tyłu gniazda). Spowoduje to zwolnienie kulek ryglujących i wypchnięcie wtyku przez ciśnienie wewnętrzne. Wtyk wyskoczy z gniazda – miej to pod kontrolą, trzymając go w dłoni, aby nie upadł i nie uderzył o nic. Automatycznie w tym momencie zawór w gnieździe zamknie przepływ powietrza. Pamiętaj, że powietrze zgromadzone w odłączonym wężu lub narzędziu wyleci na zewnątrz – usłyszysz krótki syk. Przy rozłączaniu zawsze kieruj wylot węża z dala od siebie i innych osób; trzymaj mocno zarówno gniazdo, jak i odłączany wąż, ponieważ nagłe uwolnienie ciśnienia może spowodować szarpnięcie (tzw. zjawisko uderzenia węża). Warto używać okularów ochronnych, zwłaszcza gdy pracujemy na wysokich ciśnieniach lub w zapylonym otoczeniu – wyrzucane powietrze może unieść drobinki kurzu. Jeśli zachodzi potrzeba częstego rozłączania pod dużym ciśnieniem, rozważ zastosowanie specjalnych szybkozłączy bezpiecznych (posiadają mechanizm stopniowego odpowietrzania). Standardowe szybkozłącze DN10 też sobie radzi z rozłączaniem pod ciśnieniem, ale wymaga zachowania ostrożności ze względu na gwałtowne uchodzenie powietrza.

7. Konserwacja i użytkowanie długoterminowe: Szybkozłącza DN 10 nie wymagają skomplikowanej obsługi, jednak warto przestrzegać kilku zasad, aby służyły długo i bezawaryjnie. Utrzymuj złącza w czystości – po zakończeniu pracy załóż na gniazdo zaślepkę ochronną, jeśli jest dostępna (wiele złączy ma opcjonalny kapturek z tworzywa lub metalową nakładkę zabezpieczającą). Zapobiegnie to dostawaniu się brudu i pyłu do wnętrza, co mogłoby zarysować powierzchnie uszczelniające lub blokować mechanizm. Okresowo skontroluj stan tulei i mechanizmu zatrzaskowego – czy porusza się płynnie, czy sprężyna nie osłabła. Jeśli zauważysz, że tuleja ciężej chodzi, można nanieść odrobinę lekkiego oleju lub sprayu silikonowego na ruchome części (np. na styk tulei i korpusu), by przywrócić płynność działania. Unikaj jednak nadmiernego smarowania, aby olej nie przedostał się do układu pneumatycznego i nie zanieczyścił narzędzi. Sprawdzaj również uszczelkę w gnieździe – jeśli szybkozłącze zaczęło przepuszczać powietrze w stanie spoczynku (słyszalny wyciek przy niepodłączonym wtyku), oznacza to zużycie lub uszkodzenie oringu zaworu. Wówczas należy go wymienić na nowy o tych samych wymiarach i z odpowiedniego materiału (dla standardu DN10 zazwyczaj dostępne są zestawy naprawcze lub można dopasować sam oring). Dbanie o powyższe szczegóły sprawi, że montaż i eksploatacja szybkozłączy DN 10 przebiegną bez problemów, a same złącza zachowają pełną funkcjonalność przez długi czas.

Czym różni się szybkozłącze jednostronnie odcinające od dwustronnie odcinającego?

Odpowiedź: Szybkozłącze jednostronnie odcinające posiada zawór tylko po jednej stronie (w gnieździe). Kiedy rozpinamy takie złącze, zawór w gnieździe zamyka przepływ i powietrze nie ucieka z instalacji zasilającej, natomiast wtyk (strona narzędzia) jest bez zaworu – ciśnienie z węża czy narzędzia uchodzi do atmosfery. Z kolei szybkozłącze dwustronnie odcinające ma zawory po obu stronach: zarówno w gnieździe, jak i we wtyku. Przy rozłączeniu oba zawory zamykają się, zatrzymując medium w obu częściach układu. Dzięki temu przy złączach dwustronnych nie ma żadnego wycieku przy rozpinaniu – jest to istotne np. przy przesyle cieczy lub w niektórych aplikacjach hydraulicznych. Jednak większość typowych układów pneumatycznych (sprężone powietrze) używa złączy jednostronnie odcinających, takich jak DN 10, gdyż niewielkie uchodzenie powietrza z węża jest akceptowalne, a konstrukcja jednostronna jest prostsza, lżejsza i stawia mniejsze opory przepływu. Podsumowując: jednostronnie odcinające – zawór po stronie gniazda, ulatnia się medium z wtyku; dwustronnie odcinające – zawory po obu stronach, brak wypływu medium przy rozłączeniu.

Co oznacza symbol DN 10 w opisie szybkozłącza?

Odpowiedź: Oznaczenie DN 10 (lub NW 10) to skrót od „diameter nominal” czyli średnica nominalna 10 mm. Jest to umowny rozmiar złącza, określający przybliżoną średnicę wewnętrzną przelotu i tym samym wydajność przepływu. W praktyce szybkozłącza DN 10 mają około 10 mm średnicy kanału przepływowego wewnątrz zaworu. Taka średnica pozwala na przepływ dużych ilości powietrza – rzędu 3500 litrów na minutę przy typowych warunkach (6 bar). Innymi słowy, DN 10 informuje nas, że jest to złącze dużej wielkości, przeznaczone do obciążeń pneumatycznych wymagających wysokiego przepływu (większe narzędzia, długie przewody itp.). Dla porównania, popularne szybkozłączki używane przy mniejszych narzędziach mają często DN 7.2 lub DN 5 – a więc mniejszą średnicę przelotu i niższą przepustowość. Oznaczenie DN jest standaryzowane – DN 10 w wykonaniu jednego producenta powinno być zbliżone parametrami (i rozmiarem fizycznym) do DN 10 innego producenta, choć zawsze należy upewnić się co do zgodności profilu złącza.

Czy szybkozłącza DN 10 różnych producentów są ze sobą kompatybilne?

Odpowiedź: W większości przypadków tak – o ile spełniony jest warunek zgodności profilu złącza. Szybkozłącza DN 10 oferowane na rynku często bazują na tzw. europejskim profilu przemysłowym (zwanym też profilem typu 27 lub 410 w zależności od systemu oznaczeń). Oznacza to, że gniazdo jednego producenta powinno pasować do wtyku innego producenta, jeżeli oboje deklarują zgodność z tym samym profilem (np. Parker Rectus seria 27, Cejn seria 410, itp.). W praktyce szybkozłączki DN 10 różnych renomowanych marek można ze sobą łączyć – np. wtyk PREMA DN10 z gniazdem Rectus DN10 – i uzyskamy szczelne połączenie. Trzeba tylko upewnić się, że naprawdę są to te same rozmiary nominalne. Nie da się zaś połączyć złączy o różnych DN – np. wtyk DN 7.2 nie zaskoczy w gnieździe DN 10 (będzie za mały), a w odwrotnej sytuacji większy wtyk DN 10 nie wejdzie fizycznie do gniazda DN 7.2. Kompatybilność dotyczy więc elementów o tym samym DN i tym samym standardzie wykonania. Najlepiej, kupując komponenty różnych firm, szukać informacji o zgodności z normą lub profilem – jeżeli oba mają europejski profil DN10, to będą do siebie pasować.

Czy mogę używać szybkozłączy DN 10 do wody lub cieczy?

Odpowiedź: Szybkozłącza DN 10 z założenia projektowane są do sprężonego powietrza, ale można je stosować również do innych mediów – w tym do wody, oleju hydraulicznego o niskim ciśnieniu czy gazów technicznych – pod pewnymi warunkami. Należy pamiętać, że standardowe wykonanie jest jednostronnie odcinające, co oznacza, że przy rozłączeniu woda (lub inna ciecz) znajdująca się w wężu po stronie wtyku wyleje się na zewnątrz. Jeśli jest to problematyczne (np. w przypadku zalania otoczenia płynem), warto rozważyć zastosowanie złączy dwustronnie odcinających specjalnie do cieczy, które eliminują wyciek. Jeżeli jednak drobny wyciek przy rozpinaniu nie przeszkadza, szybkozłączki pneumatyczne poradzą sobie z wodą – zwłaszcza w aplikacjach chłodzenia, napełniania zbiorników czy obiegu wody technologicznej o ciśnieniu do kilkunastu bar. Trzeba tylko upewnić się, że materiał uszczelnień jest odpowiedni: standardowy NBR znośnie radzi sobie z wodą w temperaturze pokojowej, ale na dłuższą metę lepszym wyborem jest uszczelka EPDM, która jest odporna na wodę i nie ulega degradacji. Reasumując – do okazjonalnego użycia z wodą szybkozłącze DN10 się nadaje, lecz w krytycznych zastosowaniach ciekłych lepiej użyć wersji dedykowanych do cieczy.

Czy te szybkozłączki nadają się do tlenu lub gazów czystych?

Odpowiedź: Zwykłe szybkozłącza pneumatyczne (mosiądz niklowany z uszczelką NBR) nie powinny być używane do czystego tlenu pod ciśnieniem. Powodem jest bezpieczeństwo – tłoczki i wnętrze szybkozłączy mogą być pokryte śladami oleju lub smaru (z procesu produkcji i eksploatacji), a olej w obecności sprężonego tlenu staje się skrajnie łatwopalny i może wywołać pożar lub wybuch. Do instalacji tlenowych stosuje się specjalne złącza: odtłuszczone, z uszczelnieniami z materiałów nie reagujących z tlenem (np. EPDM lub FKM, ale bez zawartości smarów na bazie węglowodorów), często wykonane z mosiądzu nie zawierającego miedzi lub ze stali nierdzewnej. Podobnie, do gazów medycznych i spożywczych (jak tlen medyczny, dwutlenek węgla spożywczy) zalecane są wersje złączy o odpowiednich atestach. Reasumując: standardowe szybkozłącze DN10 PREMA nadaje się do sprężonego powietrza i gazów obojętnych (azot, argon, powietrze instrumentacyjne), ale nie stosuj go do czystego tlenu bez specjalnych przeróbek i certyfikacji.

Jakie jest maksymalne ciśnienie i temperatura pracy tych szybkozłączy?

Odpowiedź: Maksymalne dopuszczalne ciśnienie pracy dla szybkozłączy DN 10 mosiądz niklowany wynosi 35 bar (wg specyfikacji producenta). Oznacza to, że złącze może bezpiecznie pracować przy ciśnieniach do 35 bar z odpowiednim marginesem bezpieczeństwa. W praktyce jednak w typowych zastosowaniach pneumatycznych nie przekracza się 10–15 bar, więc szybkozłączka pracuje daleko od granic swoich możliwości, co przekłada się na jej długowieczność. Jeśli chodzi o temperaturę, standardowy zakres to od -20°C do +100°C przy zastosowanych uszczelkach NBR. W tym zakresie złącze zachowuje pełną funkcjonalność – gumowe uszczelki nie twardnieją nadmiernie na mrozie ani nie miękną w wysokiej temperaturze. Jeżeli planujesz użycie poza tym zakresem, istnieją warianty z innymi uszczelnieniami: np. z EPDM (który pozwala na pracę nawet do +150°C i dobrze znosi niskie temperatury, ale nie toleruje oleju) czy z FKM/Viton (odporność do +200°C). Dla większości zastosowań przemysłowych jednak zakres -20/+100°C jest w zupełności wystarczający i nie wymaga specjalnych modyfikacji.

Jak dbać o szybkozłącza DN 10, aby służyły jak najdłużej?

Odpowiedź: Pielęgnacja szybkozłączy pneumatycznych jest dość prosta i sprowadza się głównie do utrzymania ich w czystości i sprawdzania stanu uszczelnień. Po pierwsze, staraj się nie dopuszczać do zanieczyszczenia złączy – kiedy nie są używane, zakładaj na gniazdo kapturek ochronny albo złącz je „na pusto” (gniazdo z wtykiem) żeby do środka nie dostawał się kurz i brud. Pył lub piasek wewnątrz szybkozłącza może powodować zarysowanie elementów i nieszczelności. Po drugie, kontroluj stan mechanizmu: tuleja powinna poruszać się płynnie, a kulki ryglujące nie mogą być skorodowane. Jeśli zauważysz, że tuleja chodzi ciężej, można nanieść odrobinę lekkiego smaru silikonowego lub oleju technicznego na elementy ruchome (ale bardzo oszczędnie, by nadmiar oleju nie przedostał się do układu). Co jakiś czas (np. raz do roku w intensywnej eksploatacji) obejrzyj uszczelkę w gnieździe – czy nie jest pęknięta lub spłaszczona. W razie potrzeby wymień ją na nową. Szybkozłącza mosiężne niklowane są odporne na korozję, jednak warto utrzymywać je suche – po zakończeniu pracy w deszczu lub w obecności wody osusz złącze, by elementy stalowe (kulki, sprężyny) nie miały warunków do rdzewienia. Dobre praktyki konserwacyjne wydłużą żywotność złączy i zapewnią ich bezawaryjne działanie przez wiele lat.

Po czym poznać, że szybkozłącze jest zużyte lub uszkodzone?

Odpowiedź: Istnieje kilka symptomów świadczących o tym, że szybkozłącze wymaga uwagi lub wymiany. Jednym z pierwszych znaków zużycia jest pojawienie się nieszczelności – jeśli słyszysz ciągłe delikatne syczenie powietrza wokół połączonego złącza lub przy zamkniętym gnieździe (bez wtyku), to znak, że któraś uszczelka nie trzyma ciśnienia. Często winny jest zużyty lub uszkodzony o-ring w gnieździe. Innym objawem może być utrudnione łączenie lub rozłączanie – np. tuleja blokująca zacina się, chodzi bardzo ciężko albo wtyk nie chce wskoczyć do gniazda płynnie. Może to oznaczać zabrudzenie mechanizmu (np. rdza na kulkach czy brud na tulei) lub mechaniczne wgniecenia. Również jeśli zauważysz pęknięcia, głębokie rysy czy odkształcenia na elementach złącza (np. pęknięta sprężyna, wyszczerbiony króciec), jest to sygnał do wymiany. Szybkozłącze to element bezpieczeństwa – w razie poważnego uszkodzenia lepiej wymienić je na nowe, niż ryzykować awarię podczas pracy. Na szczęście konstrukcja tych złączy jest dość prosta i większość drobnych problemów da się usunąć: uszczelkę można wymienić, zabrudzenia wyczyścić, a odrobinę smaru nanieść by mechanizm znów działał płynnie. Jeśli jednak mimo konserwacji złącze nadal przecieka lub sprawia kłopoty, lepiej zainwestować w nowy komplet gniazdo+wtyk.

Czy wtyk lub gniazdo o mniejszym rozmiarze (np. DN 7.2) pasuje do złącza DN 10?

Odpowiedź: Nie, komponenty o różnych średnicach nominalnych nie są ze sobą kompatybilne mechanicznie. Każdy system szybkozłączy ma unikalne wymiary gniazda i wtyku – są one tak zaprojektowane, by nie doszło do połączenia elementów niepasujących (co mogłoby być niebezpieczne). Wtyk DN 7.2 jest wyczuwalnie mniejszy niż gniazdo DN 10, więc po prostu będzie "latał" w otworze i nie zaskoczy w nim ryglowanie. Odwrotna sytuacja – próba włożenia wtyku DN 10 do gniazda DN 7.2 – również się nie uda, bo wtyk jest za gruby, by wejść do środka. Dlatego zawsze należy dobierać pary gniazdo-wtyk o tym samym rozmiarze nominalnym. Jeśli masz w instalacji różne rozmiary szybkozłączy (np. inne w kompresorze, a inne w narzędziach), rozwiązaniem jest zastosowanie odpowiednich adapterów lub po prostu standaryzacja wszystkich przyłączy na jeden rozmiar, co jest bardziej zalecane. W przypadku DN 10 często cała linia główna zasilania może być na tym rozmiarze, a do mniejszych urządzeń stosuje się przejściówki na mniejszy wąż i mniejsze szybkozłączki – ale bezpośrednio łączyć różnych DN się nie da.
