Zawory dławiąco - zwrotne wtykowe z tworzywa

W szerokiej gamie armatury pneumatycznej oferowanej przez CPP PREMA, wyraźne miejsce zajmują zawory dławiąco-zwrotne wtykowe z tworzywa. Ta kategoria obejmuje zarówno zawory dławiąco-zwrotne kątowe z gwintem zewnętrznym, jak i zawory dławiąco-zwrotne przewodowe (in-line). Obie rodziny produktów służą do precyzyjnej regulacji przepływu sprężonego powietrza oraz umożliwiają blokowanie/przepuszczanie medium w przeciwnym kierunku, dzięki czemu doskonale sprawdzają się w kontrolowaniu prędkości wysuwu i wsuwu siłowników pneumatycznych.

Zawory te charakteryzują się nowoczesną konstrukcją, gdzie główna część korpusu powstaje z wytrzymałego tworzywa sztucznego, natomiast elementy odpowiedzialne za dławienie (iglica, sprężyna, kulka) wykonuje się z metalu. Połączenie to zapewnia niską masę, wysoką odporność na czynniki korozyjne oraz wygodę w montażu. Wtykowe złącza pozwalają natomiast na szybkie podłączanie i rozłączanie przewodów, co usprawnia obsługę i serwis.

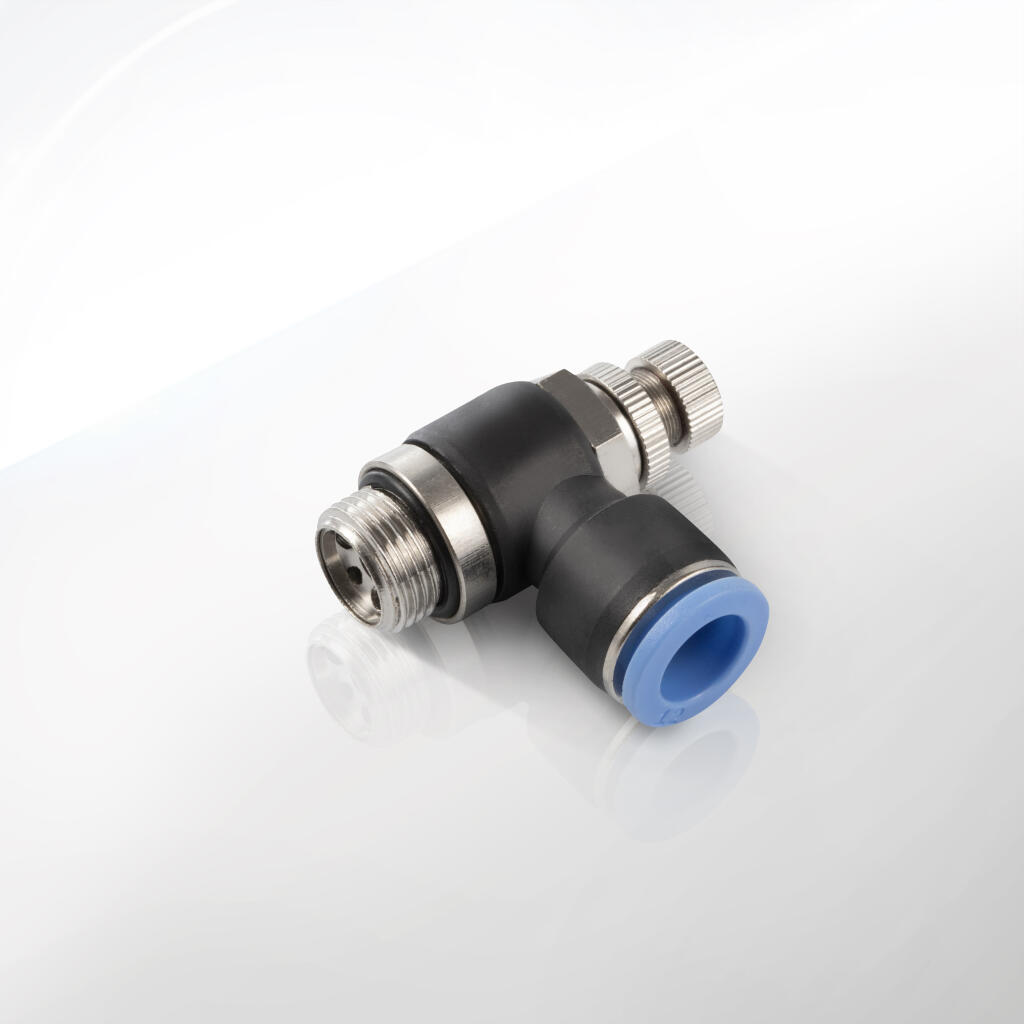

Zawory dławiąco-zwrotne kątowe z gwintem zewnętrznym sprawdzą się tam, gdzie chcemy przyłączyć zawór bezpośrednio do siłownika lub innego elementu z gwintem, a przewód wpiąć w korpus zaworu pod kątem (najczęściej 90 stopni). Zazwyczaj w siłownikach i innych podzespołach stosuje się gwinty metryczne (M3, M5) lub rurowe (G1/8, G1/4, G3/8, G1/2). Dławik w takim zaworze pozwala precyzyjnie regulować prędkość ruchu, a funkcja zwrotna zapewnia swobodny przepływ (bądź blokadę) w odwrotnym kierunku.

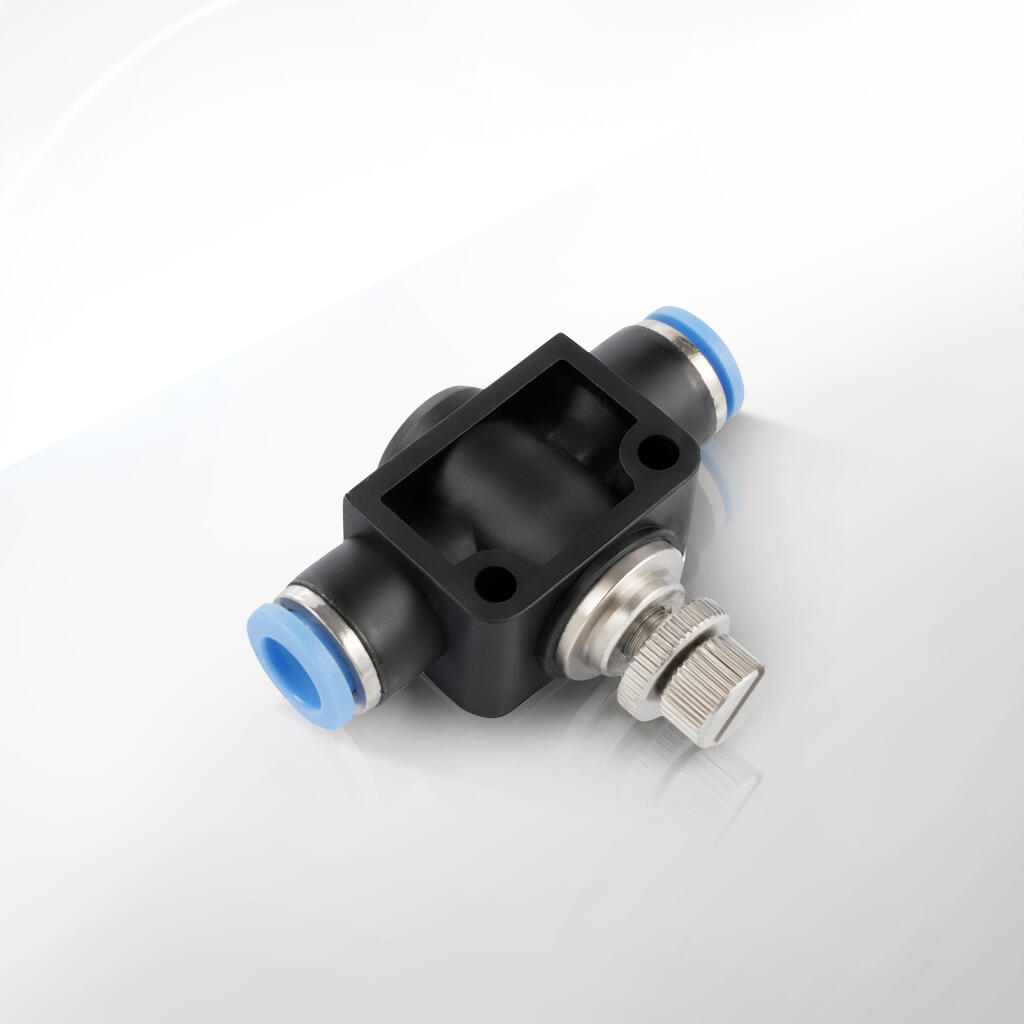

Zawory dławiąco-zwrotne przewodowe (in-line), również dostępne w wersji wtykowej z tworzywa, montuje się bezpośrednio na odcinku przewodu pomiędzy innymi elementami układu. Ich konstrukcja w linii prostej (przewód “wchodzi” i “wychodzi” z zaworu) umożliwia łatwe dołożenie funkcji dławienia w dowolnym punkcie instalacji – nawet jeśli wcześniej nie przewidziano tam gwintowanego przyłącza.

Poniżej zestawiamy najważniejsze korzyści i wyróżniki tych produktów:

1. Łatwość montażu: Wystarczy wcisnąć przewód w złącze wtykowe – kolisty collet i oring zapewniają trwałe, szczelne połączenie.

2. Precyzyjna regulacja: Pokrętło lub wkręt regulacyjny pozwala ustawiać przepływ z dużą dokładnością.

3. Funkcja zwrotna: W jednym kierunku zawór dławiony, w drugim – swobodny (lub blokowany w razie spadku ciśnienia). To zabezpiecza układ przed niekontrolowanym ruchem siłownika.

4. Trwałe tworzywo: Korpus z poliacetalu lub poliamidu (zależnie od modelu) jest odporny na uderzenia, nie ulega korozji i zachowuje kształt w typowym zakresie temperatur pracy (od 0°C do +60°C).

5. Niewielka masa: Idealne do lekkich aplikacji (robotyka, automatyka precyzyjna), gdzie liczy się minimalizacja masy komponentów.

6. Szerokie spektrum gwintów zewnętrznych w kątowych (M3, M5, G1/8, G1/4, G3/8, G1/2) i różnych średnic przewodów (fi 4, fi 6, fi 8, fi 10, fi 12) w przewodowych.

7. Uniwersalne zastosowanie: Od dużych linii montażowych w fabrykach automotive, przez branżę spożywczą i pakującą, po warsztaty czy laboratoria, w których znaczenie ma modułowość i łatwość konfiguracji.

Zawory dławiąco-zwrotne wtykowe z tworzywa (w tym kątowe z gwintem zewnętrznym i przewodowe inline) mają ogromne spektrum zastosowań w różnych gałęziach przemysłu i nie tylko. Pozwalają na:

1. Precyzyjną regulację prędkości siłowników – dławienie w jednym kierunku przepływu powietrza umożliwia ustawianie szybkości wysuwu lub wsuwu tłoka, co minimalizuje wstrząsy i poprawia bezpieczeństwo.

2. Zabezpieczenie układu przed cofaniem się medium – funkcja zwrotna gwarantuje, że w przeciwnym kierunku przepływ jest blokowany lub puszczany bez dławienia, zależnie od konfiguracji. Chroni to instalacje przed nagłym spadkiem ciśnienia i niekontrolowanymi ruchami siłownika.

Przykładowe obszary zastosowań:

• Przemysł motoryzacyjny: Linie montażowe z wieloma robotami i siłownikami. Regulowana prędkość siłowników (np. przenoszących i dociskających elementy) pozwala zachować wysoką jakość montażu bez zniszczenia komponentów.

• Branża spożywcza i pakowanie: Maszyny dozujące i pakujące potrzebują płynnej pracy siłowników, aby nie uszkadzać opakowań i nadążać z rytmem produkcji. Zawory wtykowe z tworzywa są łatwe do utrzymania w czystości i lekkie.

• Układy transportu i magazynowania: Pneumatyczne napędy w systemach przenośników i wind mogą być wyposażone w dławiąco-zwrotne zawory, by kontrolować ruch ramion, zapadek i klap.

• Automatyka laboratoryjna: Aplikacje badawcze wymagają niekiedy bardzo szybkich modyfikacji układu pneumatycznego. Wtykowe złączki w zaworach pozwalają łatwo przepinać przewody.

• Robotyka: W lekkich robotach (cobotach) czy manipulatorach siłowniki pneumatyczne współpracują z zaworami dławienia, co pozwala na precyzyjne sterowanie ruchami chwytaków.

• Przemysł drzewny i meblarski: Siłowniki dociskowe i pozycjonujące wymagają stabilnej kontroli prędkości ruchu, by nie niszczyć obrabianych elementów. Zawory wtykowe z tworzywa nie korodują i łatwo się je serwisuje.

• Maszyny formujące i wtryskarki: Pomocnicze siłowniki (np. otwierające formy) często muszą działać z określoną prędkością, a zawory dławiąco-zwrotne dbają o brak uderzeń czy zbyt gwałtownego ruchu.

• Systemy bezpieczeństwa: Zawory te mogą ograniczać przepływ powietrza w razie uszkodzenia przewodu, pomagając w wyhamowaniu siłownika, choć główną rolę w bezpieczeństwie grają zawory bezpieczeństwa.

Zawory kątowe z gwintem zewnętrznym znajdują zastosowanie głównie przy siłowniku, gdzie tradycyjny gwint w pokrywie siłownika czeka na wkręcenie elementu. Wówczas do korpusu zaworu wpięty jest przewód, a całość jest ustawiona pod kątem 90 stopni. Pozwala to:

• Zaoszczędzić miejsce przy bezpośrednim przyłączu.

• Uniknąć dodatkowych kształtek (zwykłych kolanek, redukcji).

• Ułatwić regulację – zwykle pokrętło dławika jest wtedy w zasięgu ręki.

Zawory przewodowe (inline) montuje się “w środku” przewodu, bez gwintowania czegokolwiek. To perfekcyjne rozwiązanie, gdy:

• Projekt już istnieje, a chcemy dodać dławienie w dowolnym miejscu w linii.

• Nie ma gwintu w siłowniku lub nie chcemy go używać.

• Cenimy mobilność – możemy szybko odciąć kawałek przewodu i wstawić zawór tam, gdzie jest potrzebny.

Wszystkie te zastosowania łączą wspólne zalety: prosta regulacja prędkości, niska masa zaworu, odporność na korozję oraz łatwość montażu/demontażu. Odpowiednio dobrane zawory (z gwintem zewnętrznym w kątowych lub w formie inline) znajdują się w ofercie firmy CPP PREMA z przeznaczeniem do średnic węży (fi 4, fi 6, fi 8, fi 10, fi 12) i gwintów (M3, M5, G1/8, G1/4, G3/8, G1/2). Dopasowanie do większości standardowych instalacji jest więc bezproblemowe.

Kolejne korzyści w zastosowaniach:

• Elastyczność: Łatwo dołożyć lub wymienić zawór podczas modernizacji linii produkcyjnej.

• Oszczędność miejsca: Konstrukcja wtykowa i lekki korpus z tworzywa często okazują się bardziej kompaktowe niż klasyczne zawory mosiężne.

• Zmniejszenie hałasu: Precyzyjne dławienie ruchu siłownika ogranicza uderzenia końcowe, co poprawia ergonomię pracy.

• Bezpieczeństwo: Chroni personel i maszyny przed gwałtownymi, niekontrolowanymi ruchami.

W wielu zakładach inżynierowie doceniają też, że tworzywo nie rysuje się tak łatwo jak metal – na przykład w maszynach, gdzie liczy się estetyka lub gdzie kontakt metal-metal jest niewskazany, zawory wtykowe z tworzywa są bezkonkurencyjne. W branży spożywczej z kolei idealnie sprawdza się brak korozji i gładkie powierzchnie, na których rzadziej osadzają się zanieczyszczenia.

Zastosowanie zaworów dławiąco-zwrotnych wtykowych z tworzywa jest szerokie i obejmuje praktycznie każdą branżę, gdzie występują układy pneumatyczne. Bez względu na to, czy mamy do czynienia z produkcją masową, małym warsztatem czy laboratorium, te lekkie i funkcjonalne rozwiązania wnoszą wygodę i bezpieczeństwo do procesu sterowania sprężonym powietrzem.

1. Zakres ciśnienia pracy

   • Standardowa granica to 0–10 bar.

   • W praktyce większość aplikacji przemysłowych korzysta z ciśnienia roboczego 6–8 bar, więc rozwiązania te są w pełni wystarczające.

2. Zakres temperatur

   • Z reguły od 0°C do +60°C ze względu na zastosowane tworzywo i uszczelki (NBR).

   • Nie zaleca się pracy w temperaturach ujemnych (tworzywo staje się kruche), ani powyżej +60°C (uszczelki mogą tracić elastyczność).

3. Materiał korpusu

   • Tworzywo sztuczne (np. poliacetal, poliamid wzmacniany), gwarantujące lekkość i odporność na korozję.

   • Część gwintowa (w kątowych) bywa metalowa (mosiądz, mosiądz niklowany, stal nierdzewna), zapewniając trwałe połączenie z siłownikiem.

4. Złącza wtykowe

   • Projektowane pod nominalne średnice przewodów: fi 4, fi 6, fi 8, fi 10 lub fi 12 mm.

   • Każde złącze wyposażone w collet (zacisk) i oring uszczelniający.

   • Bezproblemowe wpinanie i wypinanie przewodu przy wyłączonym ciśnieniu.

5. Gwint zewnętrzny (dla kątowych)

   • Najczęściej G1/8, G1/4, G3/8, G1/2, ale dostępne też M3, M5.

   • Dokładność wykonania gwintu pozwala na pewne dokręcenie do siłownika, bez ryzyka nieszczelności.

6. Mechanizm dławiący

   • Regulacja przepływu za pomocą iglicy lub śruby. Precyzyjny gwint drobnozwojowy umożliwia mikroustawienia.

   • Pojemność przepływu (KV/CV) zależy od rozmiaru zaworu. Producent dostarcza wykresy charakterystyk przepływu w zależności od ciśnienia i stopnia odkręcenia.

7. Funkcja zwrotna

   • Zwykle oparta na kulce i sprężynie, blokuje przepływ w kierunku przeciwnym do dławionego lub pozwala mu przechodzić swobodnie – zależnie od konstrukcji.

   • Minimalne ciśnienie otwarcia bywa w granicach 0,15–0,3 bar.

8. Pozycja montażu

   • Dowolna – zawory wtykowe kątowe i przewodowe nie wymagają pozycji pionowej czy poziomej.

   • Ważne jest tylko, by zachować kierunek zgodny z dławieniem (wskazany przez strzałkę na korpusie).

9. Kompatybilność z medium

   • Standardowo przeznaczone do sprężonego powietrza (z dopuszczalną mgłą olejową).

   • Niekiedy można użyć ich z innymi gazami obojętnymi, ale trzeba sprawdzić wytyczne producenta co do uszczelnień.

10. Ciśnienie minimalne i maksymalne

• 10 bar jako max, 0,15 bar jako próg otwarcia w kierunku zwrotnym.

• Nie wolno przekraczać maksymalnego ciśnienia – może to grozić uszkodzeniem korpusu tworzywowego.

11. Zalecana filtracja

• Producent sugeruje filtrację powietrza na poziomie 40 μm lub lepiej. Chroni to mechanizm dławienia przed zanieczyszczeniami, co przedłuża żywotność.

12. Smarowanie

• Zawory mogą działać zarówno w układach smarowanych mgłą olejową, jak i niesmarowanych.

• Gdy do układu wprowadzamy olej, pamiętajmy, że w przypadku przejścia z układu bezsmarowego na smarowany trzeba kontynuować smarowanie, by nie wypłukać istniejącego filmu smarnego.

13. Masa i wymiary

• Zależnie od rozmiaru gwintu / średnicy przewodu, waga bywa kilkadziesiąt gramów (małe M5 do fi 4) lub nieco powyżej 100 g (większe G1/2 do fi 12).

• Niewielkie gabaryty ułatwiają montaż w ciasnych miejscach.

14. Trwałość i testy jakości

• Każdy egzemplarz przechodzi test szczelności fabrycznie.

• Zwykle zawory działają latami bez konieczności wymiany, o ile ciśnienie i temperatura nie przekraczają dopuszczalnych norm.

15. Odporność chemiczna

• Tworzywo nie koroduje, jednak należy unikać kontaktu z agresywnymi rozpuszczalnikami (np. aceton), które mogą uszkodzić korpus.

• Standardowe uszczelki NBR nie są odporne na silne kwasy i zasady.

16. Przystosowanie do drgań

• Konstrukcja jest dość odporna na wibracje, jednak w skrajnych warunkach warto zabezpieczyć przewód przed nadmiernym szarpaniem, które mogłoby obciążać collet.

17. Normy i atesty

• CPP PREMA przestrzega norm jakościowych ISO dla armatury pneumatycznej, co przekłada się na kompatybilność i pewność działania w typowych aplikacjach przemysłowych.

18. Konserwacja

• Sporadycznie wystarczy sprawdzić szczelność i drożność dławika.

• Jeżeli zawór się zabrudzi, można go przepłukać sprężonym powietrzem (po zdemontowaniu z instalacji).

19. Różne warianty regulacji

• Pokrętło: szybkie dostosowanie bez narzędzi.

• Śruba na wkrętak: większa odporność na przypadkowe rozregulowanie.

20. Podsumowanie parametrów

• Ciśnienie do 10 bar, temp. 0–60°C, tworzywo w korpusie, metalowa iglica, oring NBR, wtykowe złącza, gwint zewnętrzny (w kątowych) bądź brak gwintu (w inline).

• To w pełni wystarcza do większości typowych zastosowań w pneumatyce.

1. Korpus z tworzywa

   • Produkowany z polimerów inżynieryjnych (np. poliacetal, poliamid wzmacniany), które zapewniają odporność na ścieranie i przyzwoitą odporność mechaniczną przy stosunkowo niskiej masie.

   • Tworzywo to również znakomita ochrona przed korozją w środowiskach o podwyższonej wilgotności czy w branży spożywczej.

2. Metalowe gwinty zewnętrzne (w kątowych)

   • W większości modeli gwint (M3, M5, G1/8, G1/4 itp.) powstaje w mosiądzu niklowanym lub stali – gwarantuje to pewność połączenia i brak uszkodzeń przy wielokrotnym dokręcaniu.

   • Dzięki temu część, która wkręca się w siłownik, nie ulega wytarciu nawet przy ciśnieniu do 10 bar.

3. Collet (zacisk przewodu)

   • W złączach wtykowych używa się sprężystego pierścienia, który “chwyta” wąż od zewnątrz i uniemożliwia jego wysunięcie przy ciśnieniu zbliżonym do 10 bar.

   • Collet może być metalowy (stal nierdzewna) bądź wykonany z twardszego tworzywa. Ważna jest jego sprężystość i trwałość.

4. Uszczelki (oringi)

   • NBR – kauczuk nitrylowy stosowany powszechnie w pneumatyce. Dobrze radzi sobie w kontakcie z mgłą olejową i średnimi temperaturami (do +60°C).

   • Odpowiednie dopasowanie oringa do kształtu gniazda minimalizuje ryzyko nieszczelności nawet przy powtarzanym wpinaniu i wypinaniu węża.

5. Element dławiąco-zwrotny

   • Iglica z mosiądzu lub stali, pokryta powłoką antykorozyjną. Obracanie śruby zwalnia/zwiększa przekrój przepływu w jednym kierunku.

   • Kulka zwrotna lub klapka działa pod naciskiem sprężyny. W odwrotną stronę może blokować przepływ albo umożliwiać swobodny przepływ – zależnie od konstrukcji.

6. Tuleja / gniazdo dławienia

   • Wewnątrz korpusu tworzywowego często jest odlew czy wtrysk formowany z dużą dokładnością, aby śruba dławienia poruszała się płynnie i nie zacinała przy minimalnych regulacjach.

   • Niekiedy gniazdo może być wzmocnione metalową wkładką, by uniknąć zużycia gwintu w tworzywie.

7. Powłoka zewnętrzna

   • Tworzywo zwykle nie wymaga dodatkowej powłoki. Jest zabarwione w masie i wystarczająco gładkie.

   • Metalowe części (gwint, iglica) często są niklowane lub chromowane, co dodatkowo zapewnia ochronę antykorozyjną.

8. Odporność na uderzenia

   • Dzięki elastyczności tworzywa, zawory dość dobrze znoszą lekkie obicia czy wibracje. W stalowych korpusach mogłyby pojawiać się wgniecenia lub odkształcenia, a tworzywo ma zdolność pochłaniania energii.

9. Zalety materiału dla branży spożywczej

   • Tworzywo nie koroduje, a niklowane wstawki metalowe są łatwe w czyszczeniu.

   • Gładka powierzchnia sprzyja zachowaniu higieny. Można też delikatnie myć je wodą z detergentami (o ile nie są agresywne chemicznie).

10. Łatwość recyklingu

• Elementy po zakończeniu eksploatacji można zdemontować i oddzielić tworzywo od metalu, co pozwala na ponowne przetworzenie części materiału.

11. Proces produkcji

• Formowanie wtryskowe korpusów z tworzywa zapewnia powtarzalność i stosunkowo niski koszt wytwarzania przy dużych seriach.

• Metalowe części obrabia się skrawaniem, a później montuje się je w korpusie z tworzywa.

12. Testy żywotności

• Producent (CPP PREMA) zazwyczaj przeprowadza testy zmęczeniowe, badając, ile cykli wpinania/wyciągania węża wytrzyma collet i oring, a także ile cykli regulacji wytrzyma iglica dławienia.

13. Akcesoria i osprzęt

• Można dokupić dodatkowe klipsy mocujące, umożliwiające zamocowanie zaworu do płyty montażowej lub ramy maszyny, by odciążyć przewody.

• Dostępne są też różne rodzaje węży (poliuretanowe, poliamidowe) kompatybilne z tymi złączami.

14. Kolorystyka

• Najpopularniejsze są korpusy czarne lub szare, czasem z niebieskim pierścieniem colletu (charakterystycznym dla pneumatycznych złączy wtykowych).

• Identyfikacja jest dzięki temu prostsza: operatorzy od razu rozpoznają, że to wtykowy zawór dławiąco-zwrotny.

15. Zabezpieczenie przed rozregulowaniem

• Często modele z pokrętłem mają nakrętkę kontrującą, którą można dokręcić po wybraniu nastawy, by zapobiec samoistnym zmianom wskutek wibracji.

• Przy wariantach z regulacją śrubokrętem, sam brak pokrętła już ogranicza przypadkowe przestawienie.

16. Przeznaczenie do szerokiej gamy ciśnień i przepływów

• Dzięki różnym średnicom węży (fi 4 do fi 12) i rozmaitym gwintom zewnętrznym, można dobrać zawory do niemal każdego siłownika i układu powietrza.

• Odpowiednio duży przekrój przepływu pozwala na obsługę większych siłowników i szybszych ruchów.

17. Właściwości antywibracyjne

• Tworzywo lepiej tłumi mikrowstrząsy niż metal. W maszynach o wysokich wibracjach (np. prasy, wtryskarki) to cenny atut, zmniejszający ryzyko rozszczelnienia.

18. Szczelność

• Oring z NBR jest kluczowym elementem w gnieździe wtykowym. Dzięki wysokiej sprężystości i dobrze dobranym wymiarom minimalizuje ryzyko wycieków przy ciśnieniu do 10 bar.

• Jedynym wymogiem jest równe przycięcie węża i zadbanie, by przewód nie miał zadziorów.

19. Cechy ergonomiczne

• Zawory wtykowe z tworzywa są lekkie; jeśli masz w maszynie kilkadziesiąt takich elementów, różnica masy względem metalowych konstrukcji staje się zauważalna. Ułatwia to też montaż, zwłaszcza gdy trzeba pracować na wysokościach czy w trudno dostępnych miejscach.

Poprawne zamontowanie zaworów dławiąco-zwrotnych wtykowych z tworzywa (zarówno kątowych z gwintem zewnętrznym, jak i przewodowych) ma kluczowe znaczenie dla ich późniejszej, bezawaryjnej pracy. Poniżej wskazujemy krok po kroku, jak to zrobić.

1. Przygotowanie narzędzi i stanowiska

   • Upewnij się, że masz nożyce do precyzyjnego cięcia węży pneumatycznych (lub dobre, ostre narzędzie).

   • Jeśli zawór jest kątowy z gwintem zewnętrznym, przygotuj klucz, który pasuje do rozmiaru sześciokąta, i w razie potrzeby taśmę teflonową (lub inny uszczelniacz gwintowy).

   • Zadbanie o czystość obszaru montażu i wolnego od zanieczyszczeń jest istotne – brud może uszkodzić oring.

2. Wyłączenie ciśnienia

   • Przed rozpoczęciem prac koniecznie odłącz zasilanie sprężonym powietrzem. Spuść ciśnienie z linii. Zapobiega to niebezpiecznym sytuacjom, np. wystrzeleniu węża czy elementów pod ciśnieniem.

3. Montowanie zaworu kątowego z gwintem zewnętrznym

   • Jeśli zawór ma gwint (M5, G1/8, G1/4 itp.), wkręć go ostrożnie w gniazdo siłownika (lub innego komponentu). Możesz użyć niewielkiej ilości taśmy teflonowej lub pasty uszczelniającej na gwint.

   • Nie dokręcaj zbyt mocno – wystarczy moment zapewniający szczelność, by nie uszkodzić korpusu plastikowego.

   • Wyrównaj kąt wyjścia przewodu tak, by przewód mógł wchodzić w zawór pod właściwym kątem (90 stopni).

   • Następnie wciśnij wąż w złącze wtykowe do oporu. Pociągnij lekko, by sprawdzić, czy collet go dobrze zablokował.

4. Montowanie zaworu przewodowego (inline)

   • Zidentyfikuj miejsce w przewodzie, gdzie chcesz wstawić zawór. Przetnij przewód nożycami, dbając o prostopadły i czysty przekrój.

   • Włóż końce węża w złącza zaworu (strzałki na korpusie wskażą kierunek dławienia).

   • Dopchnij do momentu, aż poczujesz wyraźny opór i wąż nie będzie się cofał.

5. Sprawdzenie kierunku dławienia

   • Na korpusie zwykle jest oznaczenie lub strzałka, która pokazuje, w którą stronę przepływ jest dławiony. Upewnij się, że instalujesz zgodnie z założeniami: np. dławienie na dopływie do siłownika lub na wylocie.

6. Pierwsze uruchomienie

   • Powoli włącz sprężone powietrze. Obserwuj okolice połączeń, czy nie pojawiają się nieszczelności (syczenie, spadek ciśnienia).

   • Jeśli zawór jest kątowy, sprawdź szczelność gwintu. W razie konieczności lekko dociągnij kluczem, ale z wyczuciem.

7. Regulacja dławienia

   • Na zaworze kątowym lub przewodowym znajdziesz pokrętło lub śrubę (zwykle w górnej części). Obracaj nią, obserwując ruch siłownika.

   • Początkowo ustaw minimalne dławienie (max przepływ), następnie zwiększaj dławienie, aż osiągniesz żądaną prędkość ruchu.

8. Kontra i stabilizacja

   • Część modeli ma nakrętkę kontrującą, którą można dokręcić, by zabezpieczyć nastaw przeciw przypadkowym zmianom (np. wibracje).

   • Jeśli zawór nie ma nakrętki, a obawiasz się przestawienia, możesz zastosować delikatny środek typu lakier do gwintów.

9. Wypinanie przewodu

   • W razie potrzeby zdejmij ciśnienie. Wciśnij pierścień colletu i pociągnij wąż na zewnątrz. Uwaga, by nie uszkodzić oringa ruchem skośnym.

10. Rozwiązywanie problemów

• Gdy siłownik porusza się w obie strony równie wolno, możliwe, że zawór zamontowany jest odwrotnie.

• Jeśli ciśnienie ucieka wstecz, być może kulka zwrotna lub klapka nie domyka się (zanieczyszczenia?). Konieczne może być przeczyszczenie lub wymiana zaworu.

11. Błędy montażowe i konsekwencje

• Zbyt mocne dokręcenie gwintu: możliwe pęknięcie korpusu z tworzywa lub zerwanie gwintu metalowego.

• Krzywe przycięcie węża: nieszczelność lub uszkodzenie oringa.

• Zbyt wiele warstw taśmy teflonowej: zawór może zatrzymać się w pozycjach niewłaściwych względem siłownika, albo resztki teflonu trafią do wnętrza dławika.

12. Częsta konserwacja

• W typowych warunkach wystarczy okresowo sprawdzić szczelność i płynność regulacji.

• Zabrudzenia (pył, smar) można przedmuchać sprężonym powietrzem po zdemontowaniu zaworu z instalacji.

13. Pozycjonowanie kątowe

• Zalecane jest tak ustawiać wyjście przewodu, by nie tworzyć zbyt ostrych łuków czy naprężeń.

• Zawór sam w sobie nie wymaga żadnej konkretnej orientacji, ale zbyt duże naprężenia węża mogą skutkować stopniowym poluzowaniem.

14. Ustawianie dławienia w aplikacjach dynamicznych

• Gdy ruch siłownika jest często zmieniany (różne cykle, różne prędkości), można wybrać zawór z pokrętłem, który operator szybko przekręci bez śrubokręta.

• Jeśli aplikacja jest stabilna, lepsza może być śruba pod wkrętak, bo mniejsze ryzyko niezamierzonej zmiany.

15. Zakłócenia i wibracje

• W środowisku silnych wibracji warto przymocować przewody do uchwytów, by odciążyć collet.

• Pokrętła czasem można dodatkowo unieruchomić taśmą lub okręcić plomby.

16. Praktyczny przykład montażu

• Montujemy zawór kątowy G1/8 w pokrywie siłownika. Używamy niewielkiej ilości taśmy teflonowej na gwint. Wkręcamy, ustawiamy, by wyjście węża szło w lewo. Wciskamy przewód fi 6 mm, pociągamy, by sprawdzić pewność mocowania.

• Załączamy powietrze i sprawdzamy, czy siłownik pracuje z żądaną prędkością. Minimalnie przekręcamy pokrętło, osiągając perfekcyjny rezultat.

17. Demontaż siłownika

• W razie wymiany siłownika, łatwo wypinamy przewód, odkręcamy cały zawór (jeśli kątowy), a nowy siłownik montujemy w odwrotnej kolejności.

18. Porady dla początkujących monterów

• Ćwicz spokojnie na kawałku węża i zaworze testowym. Naucz się, jak wpinanie i wypinanie działa, żeby w realnej aplikacji nie doprowadzić do uszkodzeń.

• Zwracaj uwagę na kierunek strzałki – wiele problemów wynika z odwrotnego montażu zaworu.

19. Kontrola cykliczna

• Po kilku tygodniach eksploatacji warto raz jeszcze ocenić, czy dławienie się nie rozregulowało i czy nie ma mikrowycieków. To normalne, że materiał “osiada” i drobna korekta może być potrzebna.

Poniżej prezentujemy listę najczęściej zadawanych pytań (FAQ) dotyczących zaworów dławiąco-zwrotnych wtykowych z tworzywa (zarówno kątowych z gwintem zewnętrznym, jak i przewodowych).

1. Jaki jest podstawowy podział zaworów dławiąco-zwrotnych wtykowych z tworzywa?
Możemy wyróżnić dwie główne rodziny:

• Zawory kątowe z gwintem zewnętrznym (np. G1/8, G1/4), gdzie zawór wkręca się w siłownik, a przewód wpina pod kątem.

• Zawory przewodowe (inline), bez gwintów, wpinane pośrodku przewodu.

2. Czy istnieją różnice w funkcji dławienia między modelem kątowym a przewodowym?
Nie, zasada dławienia i zwrotu jest taka sama. Różnica dotyczy sposobu instalacji (gwint vs. in-line) i konstrukcji fizycznej (kątowy vs. przelotowy).

3. Czy można regulować zawór, gdy instalacja jest pod ciśnieniem?
Tak, ale rób to ostrożnie. Najlepiej małymi krokami, aby obserwować efekt na siłowniku. Nie zaleca się szybkich zmian, bo może dojść do gwałtownych uderzeń lub skoków ciśnienia.

4. Jak rozpoznam, w którą stronę powietrze jest dławione?
Najczęściej strzałka na korpusie wskazuje kierunek dławienia. W tym kierunku przepływ jest ograniczany regulacją iglicy, a w przeciwnym pozwala na swobodny przepływ (lub blokadę, zależnie od budowy).

5. Czy zawory te są odpowiednie do pracy z wodą lub innymi cieczami?
Generalnie przeznaczone do sprężonego powietrza. Przy pracy ciągłej z wodą istnieje ryzyko przyspieszonego zużycia lub rozszczelnienia. Zalecane jest zapoznanie się z wytycznymi producenta.

6. Jak często należy wymieniać uszczelki lub oringi?
Zwykle pracują latami, jeśli powietrze jest odpowiednio filtrowane i nie ma agresywnych chemikaliów. Przy pierwszych oznakach nieszczelności można wymienić oring, choć najczęściej wymienia się cały zawór (jest to szybsze i nie zawsze oringi są osobno dostępne).

7. Czy można zainstalować kilka zaworów dławienia jeden za drugim?
Tak, fizycznie jest to możliwe. Ale efektem będzie kumulacja dławienia i duży spadek przepływu. Lepiej wybrać jeden zawór o odpowiednim zakresie regulacji, ewentualnie zastosować inny układ dławienia (np. w każdym siłowniku osobno).

8. Co się stanie, jeśli zamontuję zawór odwrotnie do oznaczonego kierunku?
Dławienie będzie występowało w przeciwną stronę, a funkcja zwrotna może nie działać tak, jak oczekujesz. Najczęstszy skutek to siłownik dławiony w obu kierunkach lub brak dławienia w potrzebnym kierunku.

9. Czy pokrętło regulacji może się samo przestawić wskutek drgań?
Może, zwłaszcza w maszynach o dużych wibracjach. Dla zapobiegania wybiera się modele ze śrubą na wkrętak lub montuje nakrętkę kontrującą.

10. Dlaczego tworzywo, a nie metal?
Tworzywo jest lżejsze, nie koroduje i jest tańsze w produkcji. Do większości zastosowań do 10 bar całkowicie wystarcza. Metal bywa potrzebny przy wyższych ciśnieniach lub temperaturach, ale zwykle jest cięższy i droższy.

11. Co oznacza “min. ciśnienie otwarcia zaworu zwrotnego”?
To wartość różnicy ciśnień, od której kulka (lub klapka) uniesie się i przepuści przepływ. Gdy ciśnienie jest niższe niż ta wartość, zawór pozostaje zamknięty w kierunku zwrotnym.

12. Czy mogę użyć tych zaworów w instalacjach próżniowych?
Przeważnie nie. Zawór dławiąco-zwrotny zaprojektowano pod nadciśnienie (sprężone powietrze). W warunkach podciśnienia funkcja zwrotna może nie działać prawidłowo. Lepiej stosować dedykowane zawory do próżni.

13. Ile miejsca wymaga montaż zaworu wtykowego?
Bardzo niewiele. Zawór kątowy wystaje pod kątem przy siłowniku, zaś przewodowy ma kompaktową długość w linii przewodu. Szczegółowe wymiary są w kartach katalogowych (np. kilkadziesiąt mm długości w zależności od fi węża).

14. Czy można stosować smar do gwintu (dla kątowych)?
Można użyć taśmy teflonowej lub specjalnej pasty uszczelniającej. Ważne, by nie przesadzić z ilością, ponieważ resztki mogą dostać się do wnętrza zaworu i zakłócać działanie dławika lub kulki zwrotnej.

15. Czy mogę regulować siłę docisku siłownika, czy tylko prędkość ruchu?
Zawór dławiąco-zwrotny służy głównie do regulacji prędkości przepływu. Na siłę docisku wpływa zasadniczo ciśnienie zasilania. Owszem, przy mocnym dławieniu ciśnienie w siłowniku narasta wolniej, co pośrednio może zmniejszyć dynamiczny docisk, ale to nie jest główna funkcja zaworu.

16. Jak zapobiec “szarpaniu” siłownika przy ruszaniu?
Ustaw nieco większe dławienie, żeby ciśnienie nie narastało zbyt gwałtownie w komorze siłownika. Czasem warto też zadbać o stabilne ciśnienie zasilające (reduktor, filtr).

17. Czy zawór zapewnia 100% szczelności w odwrotnym kierunku?
Zwykle tak, ale zależy to od konstrukcji i czystości elementów zwrotnych. Jeśli w zaworze pojawi się zabrudzenie, kulka może nie przylegać idealnie do gniazda, co spowoduje niewielki przepływ.

18. Jakie ciśnienie minimalne potrzebne jest do przestawienia siłownika?
Nie zależy to wyłącznie od zaworu, ale też od uszczelnień w siłowniku, obciążenia, średnicy tłoka itp. Zawór może mieć minimalny spadek ciśnienia na iglicy – zwykle niezbyt duży.

19. Czy można zamontować zawór kątowy bezpośrednio w rozdzielaczu zamiast w siłowniku?
O ile rozdzielacz ma pasujący gwint i konstrukcja to dopuszcza, tak. Jednak najczęściej zawory dławiąco-zwrotne są instalowane blisko siłownika, by uniknąć wahań ciśnienia w długich odcinkach przewodu.

20. Skąd mam wiedzieć, czy wybrać wariant kątowy, czy przewodowy?

• Kątowy z gwintem zewnętrznym wybierasz, gdy chcesz wkręcić zawór do siłownika (lub innego elementu) i wyprowadzić przewód pod kątem 90°.

• Przewodowy in-line jest najlepszy, gdy pragniesz wstawić dławienie w dowolnym punkcie przewodu, nie korzystając z gwintów w siłowniku.
