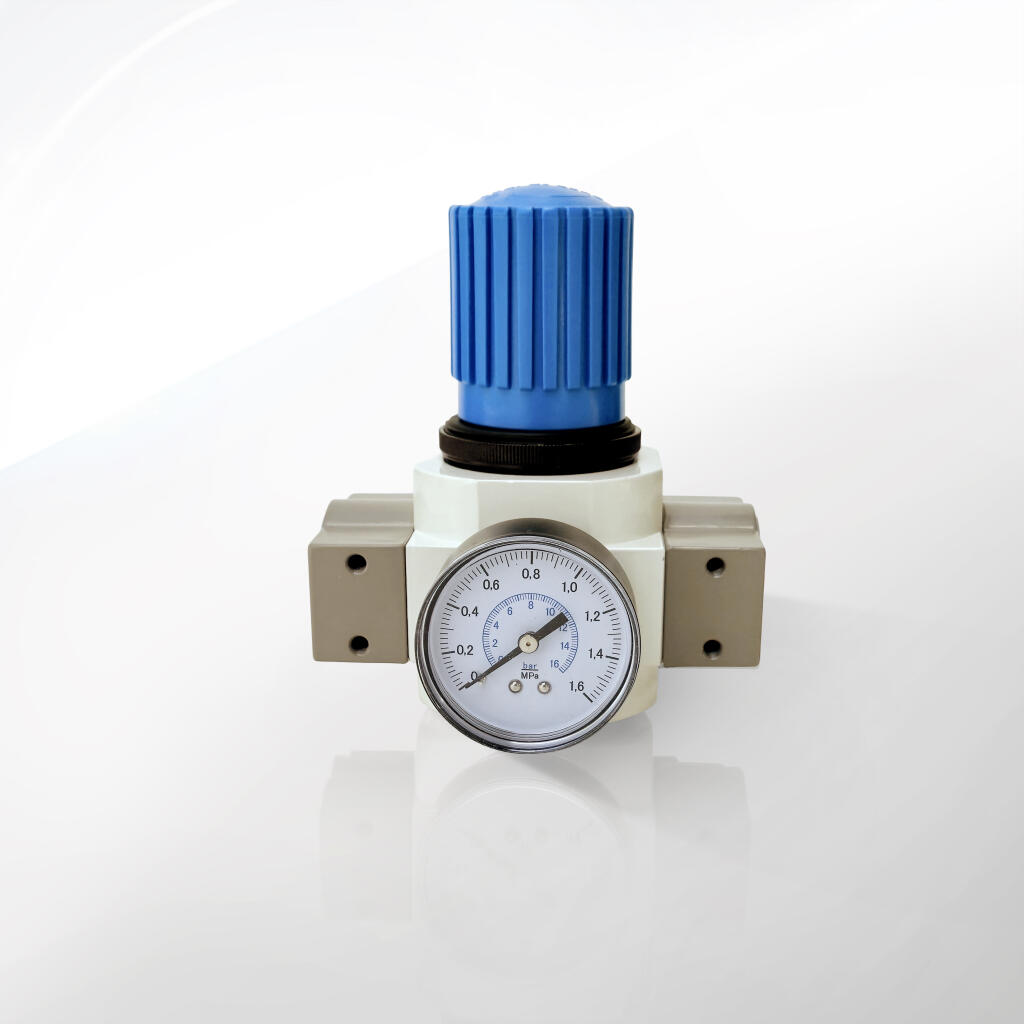

Zawory redukcyjne sprężonego powietrza

Reduktory sprężonego powietrza CPP PREMA to kompletna rodzina zaworów membranowych i tłokowych, która stabilizuje ciśnienie w każdej gałęzi układu pneumatycznego – od precyzyjnych inkubatorów laboratoryjnych po hutnicze magistrale 2″. Producent podzielił ofertę na pięć serii: MINI G 1/4″, CLASSIC G 1/2″–G 3/4″, NOVA G 3/8″–G 1/2″, FORTIS G 1/8″–G 1″ i MAXI G 1″–G 2″. Dzięki temu inżynier procesu dobiera zawór redukcyjny tak samo łatwo, jak wybiera śrubę – patrzy na gwint, przepływ, ciśnienie i zamawia katalogowy numer.

Każdy reduktor ma wspólny DNA: korpus z odlewu aluminium AlSi9Cu3, membranę elastomerową lub tłok uszczelniony teflonowym pierścieniem, sprężynę kalibrowaną +/- 3 %, pokrętło nastawy z blokadą oraz port manometru G 1/8″. Wewnętrzny zawór sterujący otwiera się liniowo – ciśnienie wyjściowe rośnie wprost proporcjonalnie do obrotu śruby. To oznacza brak histerezy i szybki czas odpowiedzi < 50 ms. Różnice zaczynają się w skali.

• MINI waży zaledwie 0,18 kg, mieści się w dłoni i reguluje 0,5–7 bar przy przepływie 1 650 l/min.

• CLASSIC podnosi ciśnienie dopuszczalne do 18 bar, zwiększa przepływ do 4 000 l/min i dodaje opcję pokrętła do montażu pulpitowego.

• NOVA przeskakuje na 16 bar i dokłada gniazdo czujnika Δp z wyjściem IO-Link, co wpisuje reduktor w fabrykę 4.0.

• FORTIS łączy kompakt z dużym przepływem – 12 bar, 7 600 l/min, przyłącze aż do G 1″.

• MAXI gra w lidze ciężkiej: 25 bar, 16 500 l/min na gwincie G 1½″, a wersja HP tłokowa znosi piki 40 bar bez utraty szczelności.

Konsekwentna architektura sprawia, że dział utrzymania ruchu potrzebuje jednego zestawu uszczelek i jednego klucza serwisowego do całego parku maszyn. Pokrętła we wszystkich seriach kręcą się w prawo – zwiększają ciśnienie; w lewo – zmniejszają. Jasnoniebieski kapsel oznacza zakres 0,5–3 bar, grafitowy 0,5–7 bar, szkarłatny 0,5–12 bar, pomarańczowy 0,5–16 bar, czarny 0–25 bar. Operator patrzy, rozpoznaje, ustawia – zero pomyłek.

Producent anoduje każdy korpus podwójnie, a potem pokrywa filmem PTFE-like. Test mgły solnej NSS 240 h nie pokazuje białego nalotu. Misa pokrętła i nakrętki mocujące dostają pasywację Cr-free; cały zestaw spełnia RoHS II. We wnętrzu siedzi membrana NBR 70 ShA (standard) lub FKM 75 ShA (chemia, ATEX) lub EPDM 70 ShA (tlen medyczny). Sprężyny hartowane z drutu pianowego przechodzą 1 000 000 cykli w maszynie wytrzymałościowej bez utraty 5 % siły.

CPP PREMA szyje reduktory pod potrzeby aplikacji. Laboratorium kalibracyjne dostaje MINI 0–1 bar z gwintem zewnętrznym G 1/8″. Lakiernia proszkowa sięga po NOVA 0,5–12 bar + osłona PC-Al, bo w hali pył i UV. Kompresorownia automotive wkłada przed rozdzielacz MAXI tłokowy 0,5–16 bar z podwójnym manometrem, żeby widzieć P1 i P2 na jednym rysie.

Wszystkie zawory pracują zgodnie z ISO 4414 i dyrektywą PED 2014/68/UE – moduł A, czyli 100 % sztuk przechodzi test szczelności wodą 1,5 × PN. Producent wystawia świadectwo EN 10204-2.2; numer seryjny trafia na korpus, a QR-code prowadzi do cyfrowego bliźniaka w STEP, PDF i CAD. Ta sama etykieta na pokręt­le ma pole free-text – inżynier TPM wpisuje datę wymiany i szybko widzi w terenie, które reduktory są najstarsze.

W ofercie znajdują się trzy sposoby odczytu ciśnienia. Podstawowy to manometr analogowy 40 mm; alternatywa – przetwornik 4–20 mA z wyjściem M12; top-end – moduł IO-Link 1.1 z parametryzacją zdalną. Wersje IO-Link integrują się z systemem SCADA, raportują ciśnienie co sekundę, wysyłają alarm przy odchyłce 0,2 bar i zapisują liczbę cykli pokrętłem.

Reduktory CPP PREMA wyróżnia niski Δp. Przy przepływie nominalnym spadek ciśnienia nie przekracza 5 kPa – to o połowę mniej niż w tanich odlewach dalekowschodnich. Różnica 5 kPa odpowiada 0,05 bar; sprężarka 11 kW zużywa wtedy ~1 % mniej energii. W fabryce pracującej 6 000 h rocznie to 660 kWh – reduktor spłaca się w kilka tygodni.

Producent nie boi się precyzyjnych liczb i podaje dokładność regulacji ±0,1 bar dla zakresu 0,5–3 bar oraz ±0,3 bar dla zakresu 0,5–12 bar. Histereza nie przekracza 0,15 bar przy pełnym skoku sprężyny. W teście step-response 4 → 7 bar reduktor dochodzi do nowej wartości w 80 ms i stabilizuje się w pasie ±0,05 bar. To parametry rzadko spotykane w zaworach tej klasy cenowej.

Każda seria ma dedykowane zestawy montażowe: konsola stalowa ocynkowana, wspornik U-Clamp, kit panelowy M22, a w MAXI także śruby pasowane M8 do ciężkiej płyty. Instrukcja montażu przewiduje momenty dokręcania gwintów: G 1/4″ 22 Nm, G 1/2″ 40 Nm, G 1″ 55 Nm, G 2″ 70 Nm. To chroni anodę przed zgnieceniem i zapewnia szczelność do końca eksploatacji.

Aluminiowe korpusy zawierają 50 % recyklatu poużytkowego, wkład energii elektrycznej w odlew < 2,0 kWh/kg, a pakowanie to karton FSC + papierowa wytłoczka. Stary reduktor klient wysyła do CPP PREMA – producent rozbierze, posegreguje aluminium, stal, elastomery i wystawi certyfikat recyklingu do raportu ESG.

Wreszcie bezpieczeństwo użytkownika. Pokrętło ma gniazdo plombujące; jeśli ISO 9001 wymaga braku ingerencji operatora, serwisant zakłada plombę, wpisuje wartość w kartę procesu i nikt bez uprawnień nie podbije ciśnienia. Wersje ATEX dostają przewodzącą powłokę TiN na śrubach; rezystancja zestawu spada < 10⁸ Ω i filtr nie gromadzi ładunków.

1. Sieci dystrybucyjne wysokiego przepływu

Lakiernie kataforetyczne, stocznie i montaż wielkogabarytowy pobierają jednorazowo nawet 10 000 l/min. Inżynier utrzymania ruchu montuje MAXI G 1″ – G 2″ 40 µm zaraz za sprężarkownią. Cyklon wstępny usuwa 98 % kondensatu, a wkład zatrzymuje rdzę i tlenki z rurociągu. Strata ciśnienia Δp nie przekracza 0,10 bar, więc kompresor pracuje krócej, a narzędzia utrzymują nominalny moment obrotowy.

2. Centralne instalacje sprężonego powietrza w zakładach produkcyjnych

Kiedy rurociąg oplata całą halę, architekt procesu tworzy dwustopniową barierę: CLASSIC 40 µm jako filtr główny tuż za sprężarką oraz CLASSIC 5 µm przy krytycznych liniach montażu. Takie kaskadowe oczyszczanie utrzymuje klasę cząstek 5:4:4 wg ISO 8573-1 w każdym punkcie poboru i wydłuża żywotność siłowników liniowych o ponad 30 %.

3. Warsztaty i narzędzia pneumatyczne

Serwis samochodowy, stolarnia czy lakiernia proszkowa potrzebują kompaktowych filtrów przy stanowiskach pracy. MINI G 1/4″ 5 µm chroni pistolet lakierniczy przed kroplami wody, a CLASSIC 10 µm zabezpiecza klucz udarowy przed rdzą. Operator wymienia wkład bagnetowo w 60 s, więc linia nie stoi. Krótkie odcinki rurociągu minimalizują osadzanie kondensatu, dlatego Δp w gnieździe nie przekracza 0,08 bar.

4. Aplikacje automotive – zgrzewanie, uszczelnianie, lakierowanie

Robot spawalniczy wymaga powietrza wolnego od kropli oleju, bo mgła obniża jakość połączenia punktowego. FORTIS G 1/2″ 5 µm montowany tuż przed wyspą zaworową utrzymuje stabilny czas napełniania siłowników, co poprawia takt linii o 2 %. W strefie lakieru wstępny MAXI 5 µm usuwa aerozol olejowy do 0,01 mg/m³, więc powłoka nie łapie wtrąceń.

5. Przemysł spożywczy i farmaceutyczny

Linia pakująca jogurty pracuje 24/7. Jedna zacięta folia zatrzymuje tysiące kubków. MAXI G 1″ 0,5 µm borokrzemian blokuje cząstki > 1 µm i mgłę olejową 0,01 mg/m³, dzięki czemu zawór próżniowy wyspy pick-and-place utrzymuje szczelność przez 18 miesięcy bez przeglądu. Filtr dostaje raport EN 10204 3.1 i deklarację HACCP, więc audit przechodzi płynnie.

6. Linie PET i energetyka wysokociśnieniowa

Rozdmuch preform PET wymaga 40 – 45 bar. Sekcje pomocnicze działają na 10 – 25 bar. MAXI 25 bar metal + osłona eliminuje ryzyko implozji zbiornika i pozwala na CIP w temperaturze 60 °C. Sprężone powietrze pozostaje suche, więc formy nie łapią kondensatu – to skraca czas przezbrojenia.

7. Maszyny CNC i obróbka metalu

Strumień mgły olejowej schładza narzędzia skrawające. Jeżeli drobina rdzy zablokuje dyszę, narzędzie drży, a chropowatość Ra rośnie. FORTIS G 3/4″ 5 µm zatrzymuje wióry i kropelki, utrzymując stabilny przepływ chłodziwa. W rezultacie wymiana insertu spada z ośmiu do sześciu godzin, a producent oszczędza na PTA pleszczącym oleju.

8. Laboratoria, clean-roomy i instrumenty pomiarowe

Stanowisko kalibracji mikrofonów wymaga ciszy akustycznej. FORTIS G 1/4″ 5 µm ma niski szum aeroliczny i minimalne wibracje. W komorze bezechowej Δp wynosi tylko 5 kPa, więc przepływ pozostaje laminar. Aparatura metrologiczna zachowuje klasę dokładności 0,1 dB.

9. Strefy ATEX, cementownie i górnictwo

W cementowni pył kwarcowy niszczy zawory. Aluminiowa osłona miski FORTIS wytrzymuje erozję, a wkład 10 µm zatrzymuje pył zanim dotrze do siłownika odcinającego. Filtry nie iskrzą, więc po uzgodnieniu z CPP PREMA pracują w kategorii 2 GD ATEX. Dzięki temu pneumatyka zastępuje droższe, iskrobezpieczne elektrozawory.

10. Przemysł drzewny i papierniczy

Pył drzewny chłonie wilgoć i pęcznieje, tworząc galaretę w siłowniku. CLASSIC 5 µm na wejściu do rozdzielacza zapobiega zatarciu uszczelnień i obniża zużycie smaru o 25 %. W papierni filtr usuwa włókna celulozy, utrzymując gładkie prowadzenie noży traserskich.

11. Kolej, tramwaj i transport ciężki

Olej ze sprężarki wagonowej kondensuje w chłodnym przewodzie. MAXI G 1 ½″ 5 µm montowany w szafie sprzęgowej wyłapuje mgłę przed rozdzielaczem hamulców. Dzięki temu siłownik pantografu nie lepi się, a czas podniesienia pantografu pozostaje w normie EN 50119.

12. Budownictwo i sprężarki mobilne

Przenośna sprężarka zasila młot pneumatyczny. Kurz cementowy i krople oleju niszczą uszczelnienia, jeśli brak filtracji. CLASSIC G 3/4″ 40 µm redukuje zanieczyszczenia, a zintegrowany spust automatyczny usuwa wodę bez udziału operatora. Cała instalacja waży poniżej 1 kg, więc sprawdza się na platformach wiertniczych.

13. Robotyka, wyspy zaworowe, Industry 4.0

Robot pick-and-place wymaga stabilnego ciśnienia przy 60 taktach/min. NOVA G 3/8″ 5 µm montowana 20 cm przed wyspą zaworową eliminuje zjawisko „pressure droop”. Port manometryczny zamieniasz na czujnik Δp IO-Link i wysyłasz sygnał 4–20 mA do SCADA. System TPM planuje wymianę wkładu przy 40 kPa, zanim rosnący Δp zwiększy koszt energii.

14. Sterowanie procesowe i czujniki precyzyjne

W instalacji dozowania kleju pneumatyczny regulator musi utrzymać stabilne 2,2 bar. Kropla wody zmienia lepkość kleju i psuje laminat. FORTIS G 1/4″ 5 µm usuwa wilgoć zanim dotrze ona do przewodu grzewczego, zapewniając identyczny czas napełniania siłownika na początku i końcu zmiany.

1 Wspólna filozofia pomiaru i bezpieczeństwa

Każdy reduktor CPP PREMA – od MINI do MAXI – powstaje z odlewu AlSi9Cu3, który producent dwukrotnie anoduje, a następnie pokrywa filmem PTFE-like. Korpus przechodzi indywidualną próbę wodną równą półtorakrotności ciśnienia znamionowego. Do testu używa się wody demineralizowanej, a dopuszczalny przeciek wynosi mniej niż 3 × 10⁻⁴ mbar · l · s⁻¹. Taki sam reżim dotyczy każdej serii, więc użytkownik ma pewność, że nawet najmniejszy MINI spełnia PED 2014/68/UE w module A tak samo rygorystycznie jak największy MAXI HP.

Membrana lub tłok zawsze zasila się sprężyną kalibrowaną z dokładnością ±3 %. Producent dobiera sprężynę do konkretnego zakresu regulacji, dzięki czemu zmiana jednej wersji (na przykład z 0,5-3 bar na 0,5-7 bar) nie wymaga nowego korpusu – wystarczy inny zestaw sprężyna + pokrętło. Port manometru G 1/8″, zaślepiony mosiężnym korkiem, znajduje się w identycznym miejscu we wszystkich korpusach. Obok niego producent frezuje gniazdo M5 pod czujnik różnicy ciśnień, a w NOVA, FORTIS i MAXI dodatkowo gwintuje otwór M12 na moduł IO-Link. Dzięki takiej unifikacji nawet w dużej fabryce utrzymanie ruchu potrzebuje tylko dwóch zapasowych złączek, aby podłączyć dowolny manometr lub transmiter.

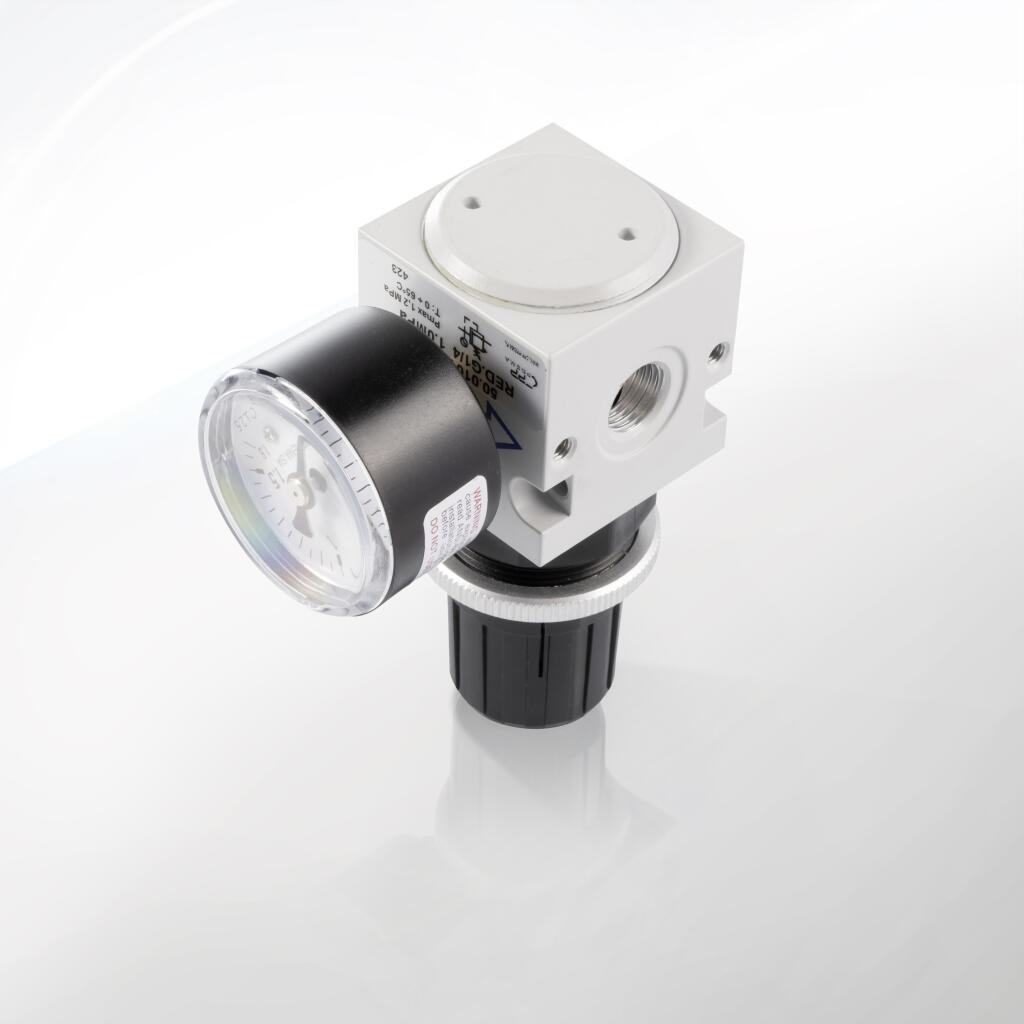

2 Seria MINI – najmniejszy, ale najbardziej precyzyjny

MINI występuje tylko z gwintem G 1/4″. Nominalne ciśnienie pracy to 12 bar, a próba wodna idzie na 18 bar. Dostępne zakresy nastawy zaczynają się od 0,5-3 bar, przez 0,5-7 bar, kończą na 0,5-10 bar. Każdy wariant zachowuje dokładność ±0,1 bar i histerezę nieprzekraczającą 0,1 bar. Przepływ nominalny – mierzony przy 6 bar na wlocie i spadku Δp 15 kPa – wynosi 1 650 l/min. W praktyce oznacza to, że MINI bez zadławienia zasila dwa siłowniki Ø25 mm pracujące synchronicznie albo cztery wkrętarki precyzyjne. Producent dopuszcza chwilowe przeciążenie do 2 000 l/min, ale ostrzega, że Δp wzrośnie wtedy do około 25 kPa, a tym samym sprężarka zużyje 2 % więcej energii. Membrana ma grubość 0,8 mm, więc reaguje w około 50 ms na skok nastawy. Pokrętło blokujesz śrubą M4; otwór plombujesz drutem Ø1 mm – cenią to laboratoria metrologiczne, gdzie nie może dojść do przypadkowej zmiany ciśnienia.

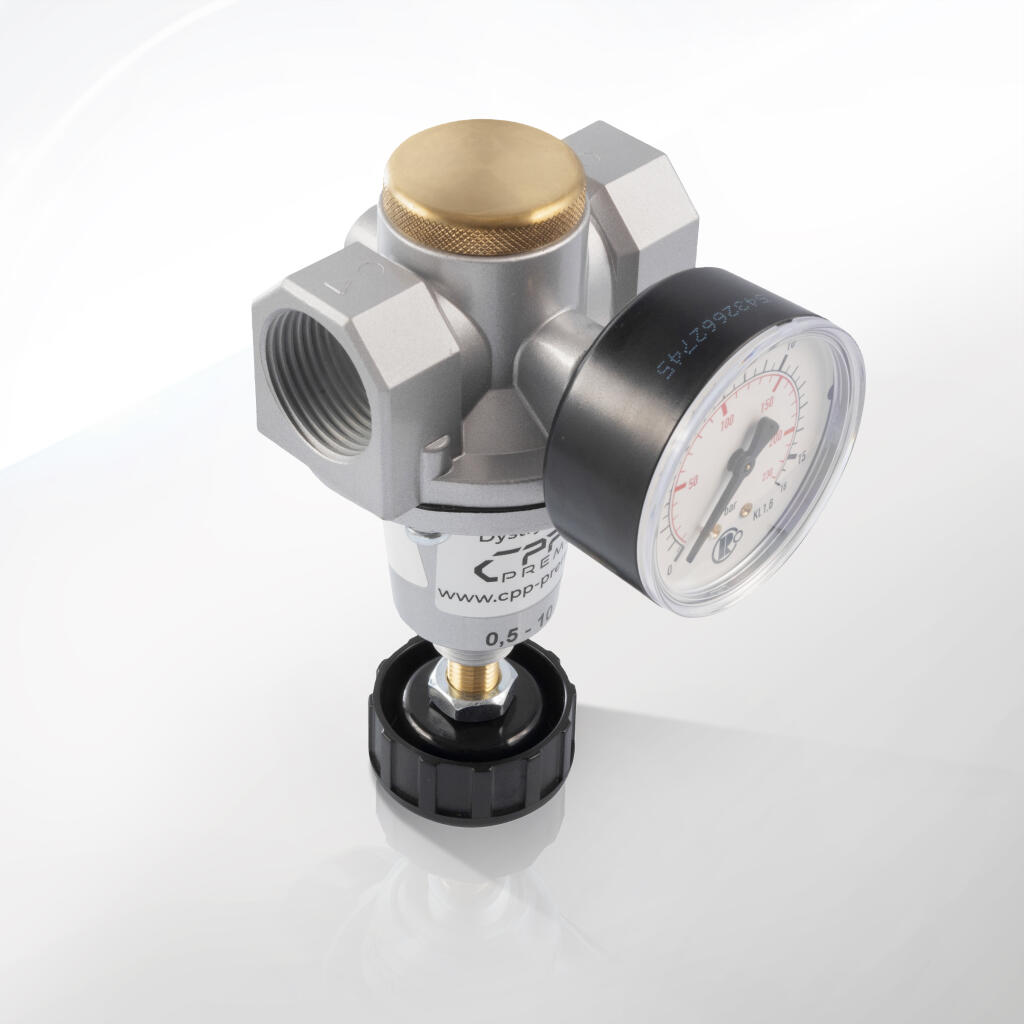

3 Seria CLASSIC – standard fabryczny dla G ½″ i G ¾″

CLASSIC rozciąga przyłącza do gwintów G ½″ i G ¾″. Wersja podstawowa dopuszcza 18 bar, co zabezpiecza instalacje, w których sprężarka czasem „podbija” do 15–16 bar. Zakresy regulacji powielają MINI (0,5-3 bar, 0,5-7 bar, 0,5-10 bar), ale sprężyna ma większą średnicę drutu, więc dokładność spada do ±0,15 bar, a histereza do ±0,15 bar – nadal lepiej niż wymaga ISO 4414. Przepływ rośnie do 4 060 l/min przy Δp 15 kPa. W teście step-response zawór stabilizuje się w 70 ms. Opcją jest długa śruba panelowa umożliwiająca montaż reduktora w płycie pulpitowej; pokrętło wystaje na 20 mm od frontu, a korpus zostaje za panelem, co upraszcza zabudowę w szafach sterowniczych.

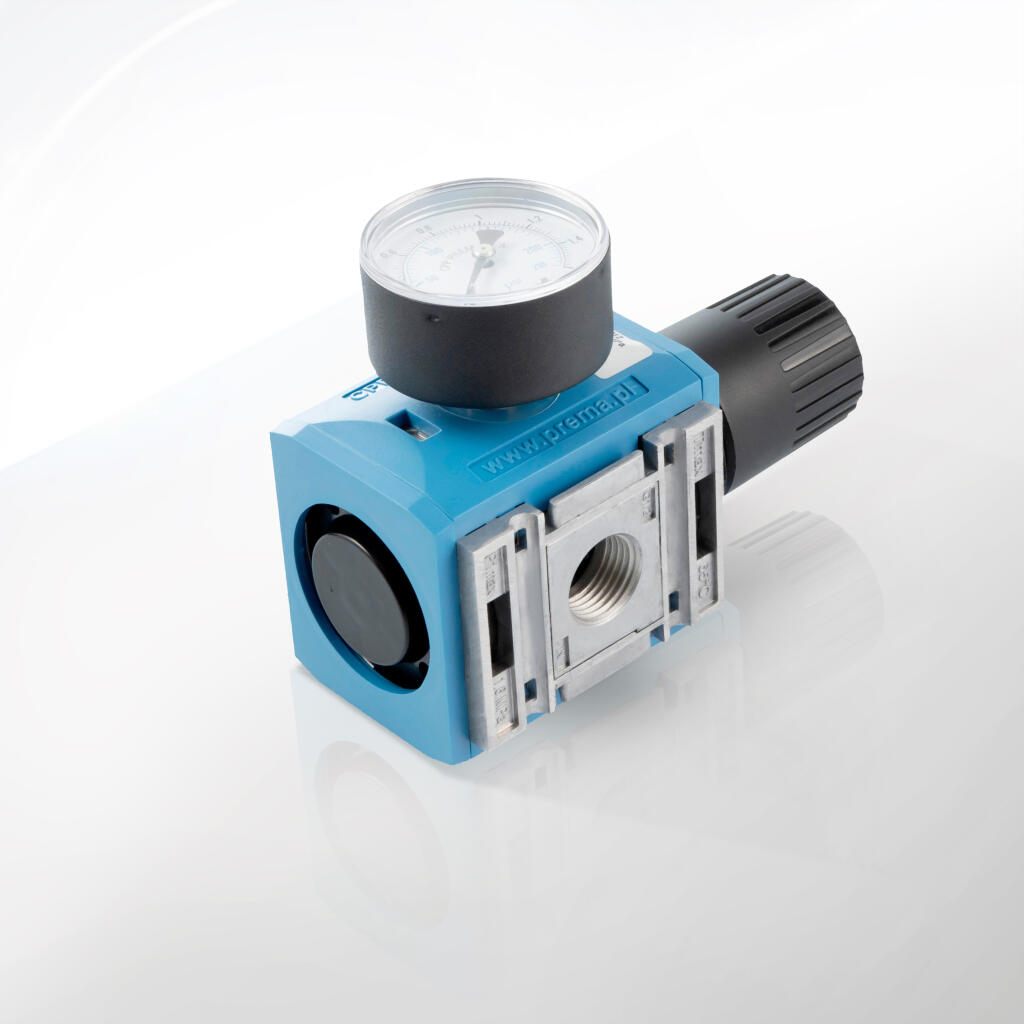

4 Seria NOVA – 16 bar i pierwszy stopień IoT

NOVA zaczyna się od gwintu G 3/8″ i kończy na G 1/2″. Ciśnienie dopuszczalne to 16 bar; producent testuje każdy korpus na 24 bar. Dzięki portowi M12 4-pin można wkręcić moduł IO-Link 1.1, który przekazuje ciśnienie wyjściowe, liczbę obrotów pokrętła i temperaturę korpusu. Zakresy nastawy rozciągają się dalej: 0,5-3 bar, 0,5-7 bar i 0,5-12 bar. Dokładność regulacji pozostaje na poziomie ±0,15 bar, histereza nie wykracza poza 0,15 bar. Przy przepływie 4 060 l/min startowy spadek Δp to 9 kPa; moduł IO-Link dodaje nie więcej niż 0,5 kPa. Membrana grubości 1,2 mm wypełnia wyższe ciśnienie, ale czas reakcji wciąż mieści się w 60 ms. NOVA jest więc naturalnym kandydatem do systemów, które potrzebują predykcyjnego utrzymania ruchu: SCADA ustawia alarm, gdy ciśnienie dryfuje 0,2 bar poza zadane okno.

5 Seria FORTIS – elastyczna od G 1/8″ do G 1″

FORTIS to pomost między kompaktowym a dużym przepływem. Przyłącza zaczynają się od G 1/8″, a kończą na G 1″. Ciśnienie nominalne wynosi 16 bar, próba wodna przebiega na 24 bar. W korpusach G 1/8″ i G ¼″ producent stosuje membranę 1,0 mm; w G 3/4″ i G 1″ membrana ma już 1,6 mm, co pozwala utrzymać stabilność przy przepływie 7 600 l/min. Zakresy regulacji to klasyczne 0,5-3 bar, 0,5-7 bar i 0,5-12 bar. Dokładność spada do ±0,2 bar, a histereza zamyka się w 0,2 bar. Startowy spadek Δp dla największej wersji G 1″ to 11 kPa – wartość nadal niska, jeśli porównać do konkurencyjnych zaworów dławionych nawet o 20 kPa. FORTIS przyjmuje czujnik IO-Link dokładnie taki jak NOVA, dlatego obie serie wymieniają moduły bez lutowania.

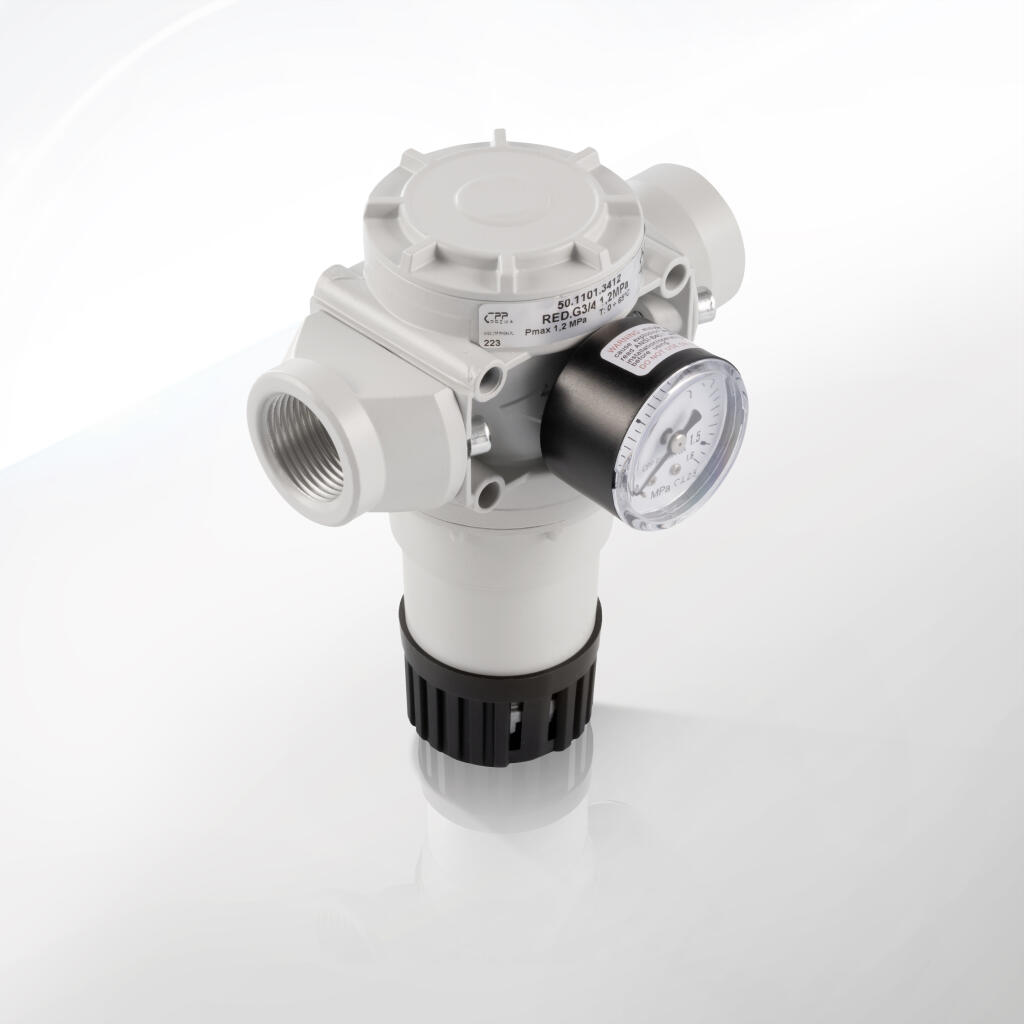

6 Seria MAXI – król przepływu i wysokiego ciśnienia

MAXI zaczyna się na gwincie G 1″, kończy na G 2″ i występuje w dwóch klasach ciśnienia. Standardowa, membranowa wersja przyjmuje 16 bar i scala cztery zakresy nastawy: 0,1-3 bar do bardzo precyzyjnych układów, dalej 0,5-6 bar, 0,5-10 bar i 0,5-16 bar. Dokładność membrany wynosi ±0,3 bar, histereza maksymalnie 0,25 bar. Przepływ nominalny to aż 16 500 l/min przy Δp 25 kPa.

Wersja HP (High Pressure) wyrzuca membranę i zastępuje ją tłokiem z utwardzanej stali C45, pokrytej chromem 50 µm. W tym układzie ciśnienie robocze podnosi się do 25 bar, a próba wodna idzie na 38 bar. Zakresy regulacji pozostają: 0,5-10 bar, 0,5-16 bar, a dochodzi 0,5-25 bar. Dokładność rośnie, bo tłok nie odkształca się jak membrana; producent deklaruje ±0,15 bar, a histereza w granicach 0,15 bar. Czas odpowiedzi to około 120 ms dla tłoka, czyli wciąż lepiej niż typowe „stalowe” reduktory, które potrzebują 300 ms.

7 Materiałowe warianty elastomerów

Standard to NBR 70 ShA – zakres temperatur 0…+65 °C, media neutralne. Jeśli instalacja pracuje z rozpuszczalnikami, zamawiasz FKM 75 ShA. Ten elastomer wytrzymuje +90 °C i jest kompatybilny z większością farb i paliw. W tlenie medycznym stosujesz EPDM 70 ShA, który nie pali się w czystym O₂ i zachowuje elastyczność do –40 °C.

8 Dokręcanie, torquey i Δp

Producent zaleca konkretne momenty: G 1/4″ 22 Nm, G 1/2″ 40 Nm, G 1″ 55 Nm, G 2″ 70 Nm. Większy moment nie poprawia szczelności, za to miażdży anodę i pogarsza odporność korozyjną. Startowy spadek Δp wynosi 7 kPa w MINI, 9 kPa w CLASSIC, 9 kPa w NOVA, 11 kPa w FORTIS i 15 kPa w MAXI. Różnica 8 kPa względem taniego odlewu 25 kPa przekłada się na 0,08 bar oszczędności, czyli 0,5 % energii sprężarki 37 kW – w skali roku łatwo policzyć tysiąc kilowatogodzin i szybki zwrot z inwestycji.

9 Czas obsługi i serwis

Demontaż pokrętła oraz wymiana membrany trwa w MINI poniżej trzech minut, w CLASSIC i NOVA pięć minut, w FORTIS siedem minut, a w MAXI dziesięć minut. Wersja HP wymaga zdjęcia klosza, ale tłok wychodzi bez pras. Zestaw uszczelek zawiera O-ringi, membranę i podkładki luzujące. Producent przewiduje inspekcję co sześć miesięcy lub 500 000 cykli, w zależności od tego, co nastąpi wcześniej.

1 Korpus – aluminium, które nie boi się 12, 16 ani 25 bar

Projektant wybiera odlew AlSi9Cu3 (oznaczenie EN AC-46000). Dziewięć procent krzemu upłynnia stop, więc cienka ścianka 3 mm wypełnia formę bez pustek. Trzy procenty miedzi podnoszą granicę plastyczności do 270 MPa – tyle wystarcza, by gwint G 2″ w serii MAXI HP nie płynął, gdy testujesz korpus na 38 bar. Po zdjęciu z formy odlew trafia do pieca odprężającego 250 °C; mikro-napięcia znikają, gwinty nie „pociągną” w eksploatacji.

Następnie pięcioosiowe CNC wycina gniazdo membrany, kanały sterujące i stopę bagnetu. Powierzchnie uszczelniające osiągają Ra 0,8 µm. Tak gładka anoda nie wymaga pasty teflonowej – wystarczy cienki film oleju silikonowego, by O-ring wsiadł gładko i nie zrolował się przy pierwszym dociśnięciu.

2 Podwójna anoda + film PTFE-like – trzy warstwy tarczy anty-korozji

Gołe aluminium koroduje już po jednym dniu w wilgoci, dlatego CPP PREMA prowadzi dwie kąpiele anodowe. Pierwsza rośnie 20 min, tworzy 25 µm Al₂O₃ wewnątrz materiału – zatyka pory. Druga trwa 10 min, dodaje kolejne 8 µm i barwi powierzchnię na grafit – znak rozpoznawczy marki. Jeszcze ciepły korpus ląduje w komorze natryskowej; dysze plazmowe nanoszą film PTFE-like grubości 6–8 µm. Warstwa odpycha wodę i olej, obniża współczynnik tarcia o 40 %, a w teście mgły solnej NSS 240 h nie widać białych wykwitów. Wersja ATEX dostaje dodatkowo powłokę TiN 1 µm na śrubach, dzięki czemu rezystancja powierzchni spada poniżej 10⁸ Ω – ładunki uciekają, filtr nie iskrzy.

3 Zawór główny i dysza – mosiądz CW614N, bo toleruje setki cykli na minutę

Wewnątrz reduktora pracuje grzybek z mosiądzu CW614N. To stop z 3 procentami ołowiu, który smaruje narzędzie skrawające, dzięki czemu dyszę wierci się bez zadziorów. Grzybek dostaje nikiel chemiczny 12 µm, więc nie rdzewieje, gdy kondensat prześlizgnie się przez filtr wstępny. Twardość 200 HB tłumi erozję przy 25 bar w serii MAXI HP. Gniazdo dyszy też wycina się w CW614N, więc współpraca metalu z metalem ma identyczny współczynnik rozszerzalności – szczelność nie znika przy wahaniach temperatury.

4 Membrany i tłoki – trzy elastomery, jeden cel: zero przecieków

NBR 70 ShA jest standardem. Wytrzymuje 0…+65 °C, nie pęcznieje w oleju mineralnym, kosztuje rozsądnie. Wymagasz chemicznej odporności? Wybierasz FKM 75 ShA – membrana wytrwa –10…+90 °C, zniesie IPA, ksylen, MEK. Potrzebujesz tlenu medycznego? Wtedy w grę wchodzi EPDM 70 ShA. Nie pali się w czystym O₂, zachowuje elastyczność do –40 °C, więc komora hiperbaryczna nie potrzebuje grzanej szafy.

MAXI HP usuwa membranę, zastępuje ją tłokiem z C45 hartowanym do 38 HRC i pokrytym chromem twardym 50 µm. Płaszcz tłoka otrzymuje pierścień PTFE węgiel 15 %, który redukuje tarcie i przewodzi ładunki, dlatego zestaw spełnia ATEX II 2 G/2 D. Wersja chemiczna używa pierścienia PTFE grafit-szklany: grafit przewodzi ciepło, szkło usztywnia pierścień, a całość pracuje w paliwach do +90 °C.

5 Sprężyny – stal pianowa, która nie zmęczy się przez milion cykli

Każdą sprężynę formuje automat z drutu EN 10270-1. Dwukrotne odpuszczanie usuwa naprężenia, więc charakterystyka siły nie dryfuje. Producent kalibruje sprężynę – tolerancja ±3 %. To znaczy, że nastawa 6 bar w jednym egzemplarzu będzie różnić się od drugiego maksymalnie o 0,2 bar. W wersji chemicznej sprężynę robi się z AISI 302, a do ATEX nakłada TiN – warstwa zamyka pory i obniża rezystancję. Sprężyna przechodzi test zmęczeniowy 1 000 000 cykli ↕ 0–PN; wydłużenie nie przekracza 0,3 %.

6 Pokrętło – wzmacniany poliamid, który nie pęka pod kluczem

Pokrętło formuje się z PA6-GF30. Trzydzieści procent włókna szklanego podnosi moduł, więc operator może chwycić klucz nastawny i dociągnąć sprężynę bez ryzyka pęknięcia. W środek wprasowuje się wstawkę z mosiądzu, gwint M8. Skala laserowa pokazuje 20 kresek na obrót – jedna kreska to 0,1 bar w MINI i 0,25 bar w MAXI. W wersji panelowej trzpień przedłuża się ze stali nierdzewnej 1.4301; guma TPV uszczelnia otwór, więc do szafy nie sypie się pył.

7 Powłoki przewodzące i ATEX

Seria ATEX wymaga rezystancji < 10⁸ Ω. Producent nakłada TiN 1–1,5 µm na śruby, bagnet pokrywa powłoką TiN-ZrN, a pierścień PTFE doprawia 25 % węgla. Ścieżki wyrównawcze łączą korpus z metalową instalacją – dwa wkręty M4 z podkładką gwiazdkową zrywają anodę, tworząc punkt stykowy. Pomiar miernikiem do ESD pokazuje 1,2×10⁶ Ω – certyfikator ATEX kiwa głową.

8 Śrubunki i gwinty – gdzie stal, gdzie mosiądz, gdzie plastik

Przyłącza G 1/8″–G ½″ to zwykle mosiądz CW617N. Po niklowaniu 8 µm gwint nie spawa się z aluminium i nie koroduje galwanicznie. G 1″ i G 2″ producent robi z stali 11SMn37 i cynkuje 12 µm, bo mosiądz byłby zbyt drogi i za miękki – gwint by się ścierał. Korek manometru wchodzący w port G 1/8″ to mosiądz niklowany; jeśli klient zleca FDA, korek zmienia się na stal AISI 316L elektropolerowaną.

9 Proces czyszczenia i pakowanie bez oleju

Każdy korpus po obróbce trafia do myjki ultradźwiękowej z detergentem neutralnym pH 7. Druga kąpiel – w dejonizowanej wodzie 60 °C – zmywa sól i pastę polerską. Suszarka dmucha azotem klasy 2 ISO 8573-1, by powierzchnia nie złapała nalotu. Zanim pokrętło przykręci się do korpusu, montażysta nanosi kroplę oleju silikonowego DowCorning 111 wyłącznie na oring – nigdzie indziej. Gotowy reduktor ląduje w papierowej wytłoczce FSC, a ta w karton z ikonami recyklingu.

10 Ślad węglowy i cyrkularność

Aluminium pochodzi w połowie z recyklatu poużytkowego. Liczone wg ISO 14067, G 1 korpus waży 0,97 kg i emitował 3,2 kg CO₂e; G 2 waży 1,44 kg i wywołał 5,1 kg CO₂e. CPP PREMA przyjmuje stare reduktory – rozbiera je, segreguje aluminium, stal, elastomery, a klient dostaje certyfikat „end-of-life recycling” do raportu ESG. Spiek brązowy z filtra wraca do huty jako wsad Cu-Sn.

11 Dlaczego opis materiałów buduje SEO i zaufanie

Google ocenia stronę według E-E-A-T: expertise, experience, authority, trust. Frazy typu „aluminium anodowane 33 µm”, „membrana FKM 90 °C”, „sprężyna stal pianowa 1 000 000 cykli” pokazują wiedzę ekspercką. Użytkownik – inżynier – widzi konkrety; algorytm podnosi ranking, klienci wybierają markę, bo opis jest merytoryczny, nie marketingowy.

1 Planowanie przed wkręceniem pierwszej złączki

1. Sprawdź medium. Reduktor pracuje wyłącznie na sprężonym powietrzu lub gazach obojętnych. Nie prowadzisz pary, LPG ani tlenu technicznego bez wersji EPDM.

2. Określ przepływ graniczny. Zsumuj wydatki odbiorników. Jeśli linia pobiera 6 000 l/min, wybierz FORTIS G 1″ lub dwa CLASSIC G ¾″ równolegle. Unikniesz dławienia.

3. Policz zapas ciśnienia. Kompresor 10 bar? Wybierz reduktor 16 bar, nie 12 bar. Zostaw margines na skoki.

4. Wygospodaruj miejsce serwisowe. 200 mm pod MINI, 250 mm pod CLASSIC i NOVA, 300 mm pod FORTIS, 400 mm pod MAXI. Kubek musi zejść pionowo.

5. Zapewnij dostęp LOTO. Zawór kulowy przed reduktorem i zawór spustowy za nim muszą być w zasięgu jednej ręki.

2 Narzędzia, które eliminują przecieki

• Klucz dynamometryczny 10-80 Nm.

• Taśma PTFE 0,2 mm lub pasta anaerobowa zgodna z ISO 11114-2 (tlen – tylko EPDM).

• Spray mydlany do testu przecieków.

• Dwa silent-bloki z gumy EPDM i śruba M6 × 40 (MINI, CLASSIC, NOVA). Trzy obejmy DIN 3015 rozmiar 3 (FORTIS) lub rozmiar 5 (MAXI).

• Kłódka i etykieta lock-out tag-out.

3 Dziesięć kroków montażu – zero zgadywania

Krok 1. Zatrzymaj linię. Zamknij zawór kulowy, otwórz spust za reduktorem, poczekaj aż manometr spadnie do zera. Załóż kłódkę LOTO.

Krok 2. Oczyść gwinty. Przedmuchaj je powietrzem 6 bar przez pięć sekund. Usuń stare PTFE, olej, wióry.

Krok 3. Nałóż uszczelnienie. Na gwint G ¼″ lub G ⅜″ nawiń dwa zwoje taśmy PTFE; G ½″ i G ¾″ – trzy; G 1″ – cztery; G 2″ – pięć. Pozostaw milimetr odsłoniętego metalu, by nitki nie wpadły do układu.

Krok 4. Wkręć reduktor ręką do pierwszego oporu. Potem użyj klucza i dokręcaj momentem: 22 Nm przy G ¼″, 40 Nm przy G ½″, 55 Nm przy G 1″, 70 Nm przy G 2″. Nie idź wyżej – zgnieciesz anodę, stracisz odporność na korozję.

Krok 5. Zamocuj korpus do konstrukcji. Śruba M6 przez ucho reduktora, podkładka sprężysta i silent-blok 5 mm. Kąt odchylenia od pionu nie przekracza dziesięciu stopni. Większy kąt pogorszy charakterystykę membrany i podniesie Δp.

Krok 6. Poprowadź wąż spustu kondensatu z filtra wstępnego. Koniec umieść w separatorze olej-woda. Spadek min. dwa procent, zero syfonów.

Krok 7. Zamontuj manometr lub transmiter. Zawsze wybieraj zakres dwa razy większy niż spodziewane ciśnienie. Sieć 6 bar = manometr 0-16 bar. Wkręć go na PTFE, moment 18 Nm. Jeśli używasz IO-Link, wkręć moduł z uszczelką płaską M12 i dociągnij ręką plus ćwierć obrotu kluczem 27 mm.

Krok 8. Otwieraj powoli. Podnieś ciśnienie w pięciu krokach: 20 %, 40 %, 60 %, 80 %, 100 %. Przy 2 bar może usłyszysz syczenie – to membrana układa się w gnieździe.

Krok 9. Test szczelności. Spryskaj wszystkie złącza wodą z mydłem. Jeśli nie tworzą się pęcherze, instalacja jest szczelna. Pojedynczy pęcherz oznacza niedokładnie oczyszczony gwint – spuść ciśnienie, dokręć złączkę o piętnaście stopni.

Krok 10. Zapisz parametry bazowe. Notuj ciśnienie wlotowe, nastawę i Δp startowe (różnica manometrów). Dla MINI Δp ≈ 7 kPa, CLASSIC ≈ 9 kPa, NOVA ≈ 9 kPa, FORTIS ≈ 11 kPa, MAXI ≈ 15 kPa. Te wartości będą punktem odniesienia dla serwisu predykcyjnego.

4 Codzienne czynności operatora

• Rzuć okiem na manometr wyjściowy. Ciśnienie powinno być stałe. Skok 0,3 bar sugeruje zanieczyszczoną membranę lub zablokowany filtr.

• Jeśli reduktor ma IO-Link, SCADA pokaże czerwony alert, gdy ciśnienie dryfuje poza okno ustawione w ISDU.

• Przy ręcznej nastawie sprawdź plombę. Zerwana? – zapisz incydent, skontaktuj się z TPM.

5 Przegląd miesięczny – pięć minut i spokój

1. Wyłącz linię, LOTO, upuść powietrze.

2. Odkręć pokrętło, wyjmij sprężynę, zdemontuj pokrywę bagnetową (obrót 90°).

3. Oczyść wnętrze sprężonym powietrzem 2 bar lub szmatką z IPA.

4. Sprawdź membranę: brak pęknięć, brak spłaszczeń. Posmaruj O-ring wazeliną silikonową.

5. Złóż w odwrotnej kolejności, dokręć śruby bagnetu 3 Nm (MINI-NOVA) lub 5 Nm (FORTIS-MAXI).

6 Serwis półroczny – wymień części eksploatacyjne

• Zamów zestaw K-MINI-SET, K-CLASSIC-SET i tak dalej. Dostaniesz membranę, uszczelki, nową sprężynę.

• W MAXI HP wymień pierścień PTFE-carbon; zużycie objawia się błyszczącym paskiem na powierzchni.

• Przy okazji skalibruj manometr: porównaj z referencją klasy 0,6. Odchyłki > 1 % zgłoś do laboratorium.

7 Serwis roczny – głęboka inspekcja

• Rozkręć cały korpus.

• W MAXI membranowym zbadaj stalowy trzpień prowadzący na obecność korozji.

• W wersji IO-Link zaktualizuj firmware do najnowszej wersji – pobierzesz z portalu CPP PREMA.

• W ATEX sprawdź ścieżkę wyrównawczą – oporność między śrubą M4 a rurociągiem musi być poniżej 10⁸ Ω.

8 Typowe błędy użytkownika i ich skutki

• Za wysoki moment przy montażu. Anoda pęka, korozja wchodzi w gwint, po roku reduktor zaczyna sączyć.

• Brak filtra wstępnego. Rdza z rur trafia pod membranę, zawór traci szczelność, ciśnienie dryfuje.

• Nadmierne nasmarowanie gwintu PTFE-pastą. Krople pasty odlatują downstream, zatykają dysze.

• Pokrętło bez blokady. Operatorzy „dla mocy” podnoszą ciśnienie do maksymalnego, narzędzia zużywają się szybciej, OPEX rośnie.

9 Integracja z Industry 4.0 – dwa kroki

1. Wkręć moduł IO-Link w gniazdo M12. Adres domyślny 12, prędkość COM3.

2. W SCADA ustaw dwa progi: ostrzeżenie przy odchyłce 0,2 bar, alarm STOP przy 0,4 bar. System zapisze liczbę obrotów pokrętła i czas aktywnego dryftu – te dane pozwolą ocenić, kiedy wymienić sprężynę.

10 Bezpieczeństwo i zgodność

• Zawsze stosuj procedurę LOTO. 10 bar na reduktorze G 2″ to 31 000 N na membranę – zlekceważone może zranić.

• Nie używaj rozpuszczalników chlorowanych przy powłokach PTFE-like; mogą wchodzić w reakcję i osłabiać warstwę.

• W strefie ATEX uziem reduktor przewodem 4 mm². Sprawdź rezystancję dwa razy w roku.

11 Wartości startowe Δp – twoje szybkie KPI

• MINI – siedem kilopaskali.

• CLASSIC – dziewięć.

• NOVA – dziewięć.

• FORTIS – jedenaście.

• MAXI – piętnaście.

Jeśli spadek wzrośnie o 50 %, zaplanuj serwis. Jeżeli dojdzie do 100 %, wymień membranę i sprężynę natychmiast – sprężarka traci już 2 % energii.

1. Czy reduktor MINI utrzyma 0,8 bar bez dryftu przez całą dobę?
Tak. Sprężyna 1,4 N/mm i membrana NBR 0,8 mm dają dokładność ±0,05 bar przy przepływie do 500 l/min. Dryft roczny wynosi < 0,04 bar. Raz na 24 miesiące skalibruj manometr i wymień membranę, by zachować specyfikację.

2. Dlaczego producent podaje dwa poziomy Δp – startowy i przy przepływie nominalnym?
Δp startowy (7–15 kPa) to opór nowego zaworu przy 50 % nominalnego strumienia. Δp 15–25 kPa określa próg, przy którym reduktor wciąż działa, ale sprężarka traci 1–2 % energii. Ustaw alarm SCADA 50 % powyżej wartości startowej.

3. Czy mogę zamontować reduktor CLASSIC poziomo?
Nie. Membrana potrzebuje grawitacji, aby wrócić do neutralnej pozycji. Kąt odchylenia do ±10° jest dopuszczalny. Poziomy montaż zwiększy histerezę, podniesie Δp i skróci żywotność membrany nawet o połowę.

4. Co oznacza kolor kapsla na pokrętle?
Kolor sygnalizuje fabryczny zakres: jasnoniebieski 0,5-3 bar, grafitowy 0,5-7 bar, szkarłatny 0,5-12 bar, pomarańczowy 0,5-16 bar, czarny 0,5-25 bar (tłok MAXI HP). Dzięki temu operator z daleka widzi, jaki reduktor ma pod ręką.

5. Czy wymiana sprężyny zmieni zakres regulacji?
Tak. Sprężyna determinuje zakres i czułość. Zamieniając sprężynę 0,5-7 bar na 0,5-12 bar, podniesiesz maksymalne ciśnienie, ale stracisz precyzję na niskim końcu. Pokrętło musisz oznaczyć nowym kolorem, by uniknąć pomyłki.

6. Ile razy mogę regenerować membranę FKM?
Zero. Membrana to element bezpieczeństwa. Choć FKM toleruje chemikalia, struktura starzeje się mechanicznie. Po pół roku lub 500 000 cykli wymień zestaw uszczelek. Koszt jest niski w porównaniu z przestojem instalacji.

7. Reduktor NOVA ma IO-Link. Co zyskam?
Moduł podaje ciśnienie wyjściowe, liczbę obrotów pokrętła i temperaturę korpusu. SCADA generuje alarm przy dryfcie 0,2 bar, wysyła zlecenie SAP na zestaw serwisowy i liczy OEE. Zyskujesz predykcję, mniejszą liczbę awarii i dowód w audycie ISO 9001.

8. Czy wersja EPDM nadaje się do pary nasyconej 100 °C?
Nie. EPDM wytrzymuje +80 °C w pracy ciągłej. Para 100 °C uszkodzi elastomer już po kilku godzinach. Do pary wybierz stalowy zawór redukcyjny innego typu lub zainstaluj chłodnicę przed reduktorem powietrznym.

9. Co się stanie, gdy operator odkręci pokrętło do końca?
Reduktor przechodzi w tryb pełnego otwarcia, Δp spada niemal do zera. Ciśnienie wyjściowe zrówna się z wlotem minus opór przepływu. Sprężarka może przekroczyć ciśnienie odbiorników. Dlatego plombuj pokrętło lub używaj blokady śruby kontrującej.

10. Czy MAXI HP 25 bar wytrzyma pulsacje 40 bar z komór akumulacyjnych?
Tak, krótkotrwale. Producent testuje każdy korpus wodą 38 bar, więc puls 40 bar o czasie narastania < 50 ms nie przekroczy granicy plastyczności. Jednak długotrwałe oscylacje skracają żywotność uszczelnień – stosuj tłumik pulsacji.

11. Po co trzy rodzaje powłok – anoda, PTFE-like i TiN?
Anoda (33 µm) chroni aluminium przed korozją. Film PTFE-like obniża tarcie i odpycha brud. TiN antistatic zapewnia przewodność < 10⁸ Ω, wymaganą w strefach ATEX 2/22. Jedna warstwa nie zabezpieczy jednocześnie mechanicznie, chemicznie i elektrostatycznie.

12. Czy reduktor może pracować bez filtra wstępnego?
Teoretycznie tak, ale praktycznie nie. Ziarno rdzy pod membraną zrobi mikronieszczelność; ciśnienie zacznie dryfować. Δp urośnie, sprężarka zużyje więcej energii, a narzędzia stracą moment. Zawsze poprzedzaj reduktor filtrem 40 µm.

13. Jak zareagować, gdy SCADA zgłasza „Δp high” 30 kPa na NOVA?
Zaplanuj wymianę uszczelnień w ciągu tygodnia. Wzrost 200 % względem wartości startowej oznacza zużycie membrany lub zabrudzenie dyszy. Zamów zestaw K-NOVA-SET, wyłącz linię, wykonaj serwis 30 min – unikniesz nieplanowanego postoju.

14. Czy pasta miedziana do gwintów pogorszy przewodność ATEX?
Tak. Pasta Cu zawiera smary dielektryczne. Zasmarujesz anody, zwiększysz rezystancję powyżej 10⁸ Ω. W strefach EX stosuj tylko podkładki gwiazdkowe i powłokę TiN, bez dodatkowych smarów.

15. Jak sprawdzić, czy manometr pokazuje prawdę?
Porównaj odczyt z referencyjnym manometrem klasy 0,6. Różnica ±1 % skali jest akceptowalna. Większa odchyłka wymaga kalibracji w laboratorium ISO 17025 lub wymiany manometru – koszt niewielki, a błąd ciśnień może zniszczyć narzędzia.

16. Czy mogę płukać korpus acetone-free IPA?
Tak. IPA nie reaguje z anodą, PTFE-like ani elastomerami NBR i FKM. Pamiętaj tylko, by po myciu podsuszyć 30 s sprężonym powietrzem 2 bar, aby rozpuszczalnik odparował.

17. Czy wkręcenie czujnika M5 zwiększy Δp?
Tylko marginalnie. Czujnik pobiera sygnał z bocznego kanału Ø1 mm; przepływ jest znikomy. Statystycznie Δp rośnie < 0,3 kPa – wartość nieodczuwalna. Zyskujesz za to pomiar elektroniczny ciśnienia i szybkie alarmy.

18. Czy reduktor pracuje na CO₂ w instalacji napojów?
Tak, pod warunkiem, że osuszysz gaz poniżej punktu rosy –20 °C. CO₂ nie koroduje aluminium ani NBR. Problemem jest lód w membranie. Zainstaluj podgrzewanie taśmą grzejną lub utrzymuj +5 °C w szafce.

19. Po co silent-blok między korpusem a ścianą?
Guma EPDM tłumi rezonans. Wibracje > 5 g luzują gwinty i niszczą sprężynę kalibrowaną. Silent-blok kosztuje grosze, a redukuje hałas o 3 dB i wydłuża żywotność uszczelek o 20 %.

20. Czy sprężarka 110 kW odczuje różnicę 10 kPa w Δp?
Tak. 10 kPa to 0,1 bar. Każde 0,1 bar podnosi pobór mocy sprężarki o ~0,6 %. Przy 110 kW i 6 000 h rocznie zyskasz 4 000 kWh, czyli ponad 2 400 zł.

21. Czy mogę lakierować korpus reduktora?
Tak, jeśli użyjesz farby akrylowej i odtłuścisz anodę IPA. Nie szlifuj powłoki PTFE-like, bo stracisz ochronę przed korozją. Nie maluj pokrętła – skala stanie się nieczytelna.

22. Dlaczego producent zakazuje chlorowanych zmywaczy?
Chlor rozkłada film PTFE-like i penetruje anodę. Po kilku cyklach mycia pojawia się korozja wżerowa, Δp rośnie, a gwinty puchną. Zamiast tego używaj środków na bazie alkoholu lub wody alkalicznej.

23. Jak długo trwa wymiana sprężyny w MAXI G 1 ¼″?
Po zatrzymaniu i dekompresji – około pięciu minut. Odkręcasz cztery śruby bagnetu, wyjmujesz pokrywę, podmieniasz sprężynę, smarujesz O-ring wazeliną i skręcasz. Moment 5 Nm. Sprawdź szczelność mydłem przy 1 bar, potem podnieś ciśnienie.

24. Czy reduktor może obniżyć hałas narzędzia?
Pośrednio tak. Stabilne 6 bar eliminuje fluktuacje uderzeń w kluczu udarowym. Operator słyszy stały rytm, mniejszy amplitudowo o 3–4 dB. Hałas sprężarki spada, bo Δp startowe jest niskie.
