Zawory sterowane pneumatycznie 3/3

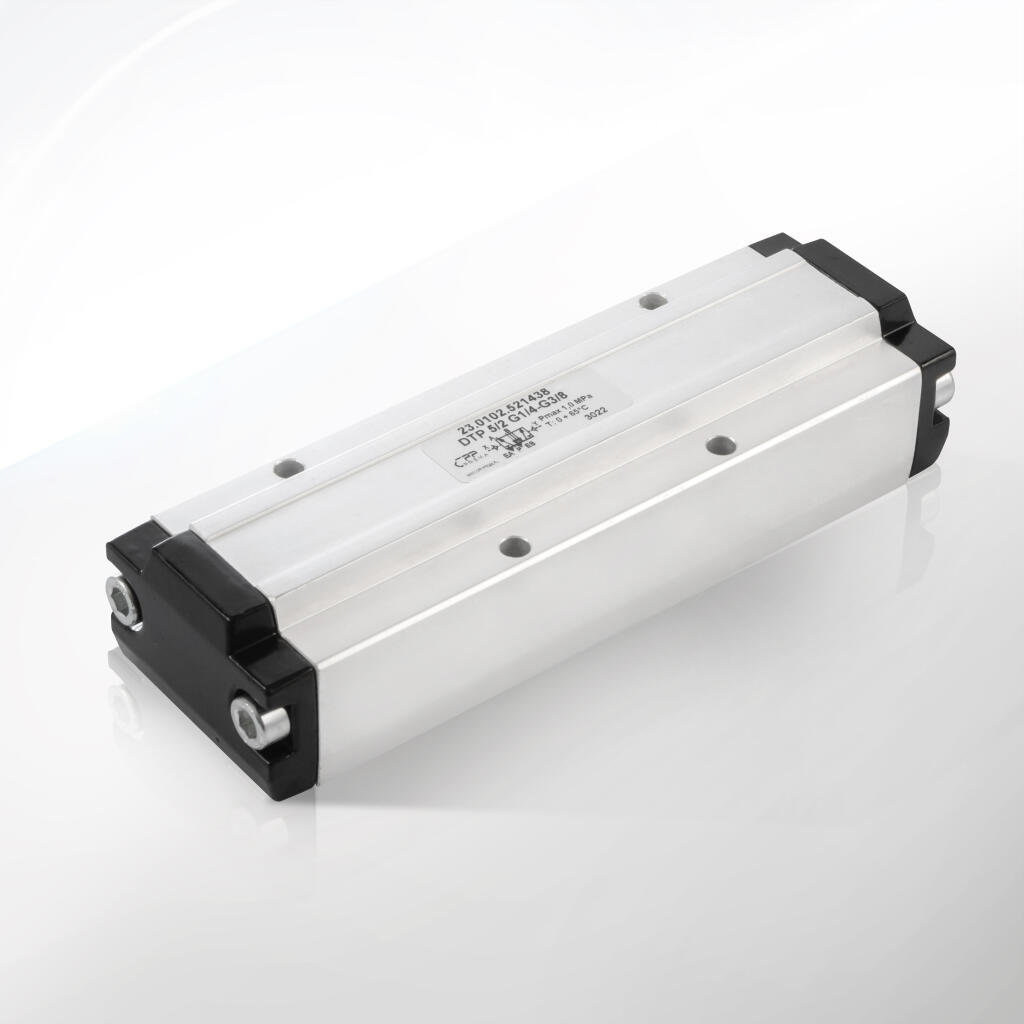

Zawory sterowane pneumatycznie DTP 3/3 to zaawansowane komponenty pneumatyczne zaprojektowane z myślą o precyzyjnym sterowaniu przepływem sprężonego powietrza w układach przemysłowych. Charakteryzują się konfiguracją 3-drogową/3-pozycyjną z centralnie zamkniętym położeniem (CC), co oznacza, że w stanie spoczynku wszystkie porty są zablokowane, zapewniając maksymalną kontrolę nad medium roboczym. Zawory te dostępne są w wersjach z zasilaniem przewodowym oraz płytowym, co pozwala na elastyczne dostosowanie do różnych typów instalacji pneumatycznych.

Kluczowe cechy produktu obejmują:

Wysoka niezawodność: Zawory DTP 3/3 są projektowane z myślą o długotrwałej pracy w wymagających warunkach przemysłowych, takich jak górnictwo, przemysł chemiczny czy produkcja maszyn.
Różnorodność przyłączy: Dostępne gwinty G1/8, G1/4, G3/8 oraz G1/2 umożliwiają integrację z szerokim zakresem systemów pneumatycznych.
Szybka reakcja: Pneumatyczne sterowanie zapewnia minimalny czas przesterowania, co jest kluczowe w aplikacjach wymagających dynamicznej zmiany kierunku przepływu.
Kompaktowa konstrukcja: Zoptymalizowana budowa pozwala na instalację w ograniczonych przestrzeniach, zachowując wysoką wydajność.
Odporność na trudne warunki: Zawory są przystosowane do pracy w środowiskach o wysokiej wilgotności, zapyleniu lub ryzyku wybuchu, co czyni je idealnym wyborem dla branż takich jak górnictwo czy lakiernictwo.

Zawory DTP 3/3 są produkowane przez CPP Prema S.A., renomowanego dostawcę komponentów pneumatycznych, który łączy wieloletnie doświadczenie z nowoczesnymi technologiami. Ich konstrukcja opiera się na normach ISO 1219, co gwarantuje zgodność z międzynarodowymi standardami jakości i bezpieczeństwa. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnemu wykonaniu, zawory te minimalizują ryzyko awarii i zapewniają stabilną pracę układów pneumatycznych.

Dodatkowe atuty:

Elastyczność konfiguracji: Możliwość wyboru między zasilaniem przewodowym a płytowym pozwala na dostosowanie do specyficznych wymagań aplikacji.
Łatwość konserwacji: Modułowa budowa ułatwia szybkie naprawy i wymianę elementów bez konieczności demontażu całego układu.
Energooszczędność: Zoptymalizowana konstrukcja zmniejsza zużycie sprężonego powietrza, co przekłada się na niższe koszty eksploatacji.

Zawory sterowane pneumatycznie DTP 3/3 znajdują szerokie zastosowanie w różnorodnych sektorach przemysłu, gdzie precyzyjne sterowanie przepływem sprężonego powietrza jest kluczowe dla efektywności procesów. Ich unikalna konstrukcja 3/3 z położeniem centralnie zamkniętym sprawia, że są one szczególnie cenione w aplikacjach wymagających pełnej kontroli nad ruchem elementów wykonawczych, takich jak siłowniki pneumatyczne.

Główne obszary zastosowań:

Przemysł górniczy: Zawory DTP 3/3 są wykorzystywane w pneumatycznych układach napędowych w kopalniach, gdzie niezawodność i bezpieczeństwo w środowiskach zagrożonych wybuchem są priorytetem. Ich konstrukcja eliminuje potrzebę stosowania energii elektrycznej, co zwiększa bezpieczeństwo w takich warunkach.
Przemysł chemiczny i lakierniczy: Dzięki odporności na atmosferę sprzyjającą pożarom, zawory te są idealne do sterowania procesami w lakierniach, gdzie obecność łatwopalnych oparów wymaga użycia komponentów pneumatycznych zamiast elektrycznych.
Automatyzacja produkcji: W liniach produkcyjnych, takich jak w przemyśle motoryzacyjnym czy spożywczym, zawory DTP 3/3 zapewniają precyzyjne sterowanie ruchem maszyn, co zwiększa efektywność i redukuje przestoje.
Przemysł kolejowy: Używane w systemach pneumatycznych w taborze kolejowym, gdzie stabilność i trwałość komponentów są kluczowe dla niezawodności.
Hydraulika i inne systemy: Zawory te mogą być integrowane z układami hydraulicznymi w celu sterowania przepływem medium roboczego w bardziej złożonych aplikacjach.

Zalety w praktyce:

Bezpieczeństwo: Brak zależności od energii elektrycznej sprawia, że zawory są bezpieczne w środowiskach o wysokim ryzyku pożaru lub wybuchu.
Wszechstronność: Różne rozmiary gwintów (G1/8 do G3/8) pozwalają na zastosowanie w zarówno małych, jak i dużych instalacjach.
Precyzja sterowania: Konfiguracja 3/3 umożliwia dokładne zarządzanie przepływem, co jest istotne w aplikacjach wymagających zmiennych parametrów ruchu.

Zawory DTP 3/3 są szczególnie polecane w systemach, gdzie wymagana jest wysoka dynamika działania oraz odporność na trudne warunki środowiskowe. Ich uniwersalność sprawia, że mogą być stosowane zarówno w prostych układach, jak i w zaawansowanych systemach automatyzacji.

Zawory sterowane pneumatycznie DTP 3/3 charakteryzują się precyzyjnie określonymi parametrami technicznymi, które zapewniają ich niezawodność i kompatybilność z różnorodnymi systemami pneumatycznymi. Poniżej przedstawiono szczegółowe dane techniczne oparte na specyfikacjach produktów.

Parametry techniczne:

Funkcja zaworu: 3/3, centralnie zamknięty (CC), monostabilny.
Rodzaj gwintu: G1/8, G1/4, G3/8, G1/2 (zależnie od modelu).
Ciśnienie robocze: Od 2 do 10 bar (w zależności od modelu i zastosowania).
Medium robocze: Sprężone powietrze, filtrowane, smarowane lub niesmarowane.
Przepływ nominalny: Zróżnicowany w zależności od rozmiaru gwintu, od 500 do 2000 l/min.
Temperatura pracy: Od -10°C do +60°C, co pozwala na stosowanie w zróżnicowanych warunkach środowiskowych.
Rodzaj sterowania: Pneumatyczne, z sygnałem zewnętrznym o ciśnieniu 2–8 bar.
Zasilanie: Przewodowe lub płytowe (zależnie od modelu).
Czas przesterowania: Poniżej 20 ms, zapewniając szybką reakcję na sygnał sterujący.
Stopień ochrony: IP65 (odporność na pył i wilgoć).

Wymiary i masa:

G1/8: Masa około 0,3 kg, kompaktowe wymiary umożliwiające montaż w ciasnych przestrzeniach.
G1/4: Masa około 0,4 kg, nieco większe wymiary, ale nadal ergonomiczne.
G3/8 i G1/2: Masa od 0,5 do 0,7 kg, przeznaczone do większych instalacji.

Dodatkowe cechy techniczne:

Normy zgodności: Zgodność z ISO 1219, co zapewnia kompatybilność z międzynarodowymi standardami.
Żywotność: Minimum 10 milionów cykli przy prawidłowej eksploatacji.
Smary: Kompatybilność z olejami pneumatycznymi klasy ISO VG32.

Zawory DTP 3/3 są projektowane z myślą o minimalizacji strat ciśnienia i zapewnieniu maksymalnej efektywności przepływu. Ich parametry techniczne pozwalają na stosowanie w zarówno standardowych, jak i specjalistycznych aplikacjach przemysłowych, takich jak górnictwo czy automatyzacja.

Zawory sterowane pneumatycznie DTP 3/3 są produkowane z wysokiej jakości materiałów, które zapewniają trwałość, odporność na korozję oraz niezawodność w trudnych warunkach przemysłowych. Wybór odpowiednich materiałów konstrukcyjnych jest kluczowy dla zapewnienia długiej żywotności i odporności na czynniki zewnętrzne, takie jak wilgoć, pył czy chemikalia.

Materiały użyte w konstrukcji:

Korpus zaworu: Wykonany z anodyzowanego aluminium, które zapewnia wysoką wytrzymałość mechaniczną przy stosunkowo niskiej masie. Anodowanie dodatkowo zwiększa odporność na korozję.
Elementy wewnętrzne: Stal nierdzewna AISI 304 lub 316, stosowana w suwakach i sprężynach, gwarantuje odporność na zużycie i działanie agresywnych mediów.
Uszczelnienia: NBR (kauczuk nitrylowy) o wysokiej odporności na oleje i smary pneumatyczne, zapewniające szczelność nawet przy wysokim ciśnieniu.
Płyty przyłączeniowe (w modelach płytowych): Aluminium lub tworzywo techniczne o wysokiej wytrzymałości, odporne na deformacje i wibracje.
Elementy sterujące: Polimery techniczne (np. PBT) oraz stal nierdzewna, zapewniające precyzyjne działanie mechanizmu pneumatycznego.

Zalety materiałów:

Odporność na korozję: Aluminium anodyzowane i stal nierdzewna są odporne na działanie wilgoci i chemikaliów, co jest kluczowe w środowiskach przemysłowych.
Trwałość: Wysoka jakość materiałów zapewnia długą żywotność, nawet przy intensywnym użytkowaniu.
Lekkość: Zastosowanie aluminium pozwala na zmniejszenie masy zaworu, co ułatwia montaż i transport.
Kompatybilność: Materiały są zgodne z wymogami dotyczącymi pracy z filtrowanym i smarowanym sprężonym powietrzem.

Proces produkcyjny:

Wszystkie elementy są precyzyjnie obrabiane przy użyciu technologii CNC, co zapewnia wysoką dokładność wymiarową.
Uszczelnienia NBR są testowane pod kątem szczelności w warunkach ciśnienia od 2 do 10 bar.
Powierzchnie zewnętrzne są dodatkowo zabezpieczane powłokami antykorozyjnymi, co zwiększa odporność na trudne warunki środowiskowe.

Zastosowanie takich materiałów sprawia, że zawory DTP 3/3 są niezawodne i odporne na uszkodzenia mechaniczne, co jest kluczowe w wymagających aplikacjach przemysłowych.

Montaż zaworów sterowanych pneumatycznie DTP 3/3 wymaga przestrzegania określonych procedur, aby zapewnić prawidłowe działanie i bezpieczeństwo układu pneumatycznego. Poniżej przedstawiono szczegółowe kroki montażu, przeznaczone dla profesjonalistów z branży pneumatyki.

Kroki montażu:

Przygotowanie stanowiska pracy:
- Upewnij się, że miejsce montażu jest czyste i wolne od pyłu, oleju lub innych zanieczyszczeń.
- Sprawdź, czy wszystkie narzędzia (klucze płaskie, śrubokręty, manometr) są dostępne.
- Przygotuj medium robocze (sprężone powietrze o odpowiednim ciśnieniu i filtracji).
Sprawdzenie komponentów:
- Przed montażem zweryfikuj zgodność modelu zaworu (np. G1/8, G1/4) z wymaganiami instalacji.
- Sprawdź stan uszczelek i elementów ruchomych pod kątem uszkodzeń mechanicznych.
- Upewnij się, że gwinty są czyste i nieuszkodzone.
Montaż zaworu:
- Wersja przewodowa: Podłącz zawór do rurociągu za pomocą odpowiednich złączek gwintowych (G1/8, G1/4, G3/8 lub G1/2). Użyj taśmy uszczelniającej (np. PTFE) na gwintach, aby zapewnić szczelność.
- Wersja płytowa: Zamocuj zawór na płycie przyłączeniowej, używając śrub o odpowiedniej długości. Upewnij się, że otwory w płycie są zgodne z portami zaworu.
- Dokręć połączenia z momentem zgodnym z zaleceniami producenta (zwykle 10–15 Nm dla G1/8 i G1/4).
Podłączenie sygnału sterującego:
- Podłącz przewody pneumatyczne do portów sterujących zaworu, stosując złączki szybkozłączne lub gwintowane.
- Upewnij się, że ciśnienie sygnału sterującego mieści się w zakresie 2–8 bar.
Testowanie instalacji:
- Włącz dopływ sprężonego powietrza i sprawdź szczelność połączeń za pomocą roztworu mydlanego.
- Wykonaj test przesterowania zaworu, monitorując reakcję na sygnał pneumatyczny.
- Zweryfikuj, czy zawór prawidłowo zamyka wszystkie porty w pozycji centralnej.

Zalecenia:

Filtracja powietrza: Używaj filtrów o dokładności 5–10 µm, aby zapobiec zanieczyszczeniu wnętrza zaworu.
Smarowanie: Jeśli stosujesz smarowane powietrze, używaj olejów zgodnych z ISO VG32.
Bezpieczeństwo: Przed demontażem lub konserwacją odłącz dopływ powietrza i usuń ciśnienie z układu.

Przestrzeganie tych kroków zapewnia niezawodne działanie zaworu i minimalizuje ryzyko awarii.

Najczęściej zadawane pytania dotyczące zaworów sterowanych pneumatycznie DTP 3/3 obejmują kwestie związane z ich działaniem, konserwacją i doborem odpowiedniego modelu. Poniżej przedstawiono odpowiedzi na kluczowe pytania, które mogą pomóc profesjonalistom w branży pneumatyki.

1. Jakie są główne zalety zaworów DTP 3/3 w porównaniu z zaworami elektromagnetycznymi?Zawory DTP 3/3 nie wymagają energii elektrycznej, co czyni je bezpiecznymi w środowiskach zagrożonych wybuchem, takich jak lakiernie czy kopalnie. Ich pneumatyczne sterowanie zapewnia szybszą reakcję i większą niezawodność w warunkach zapylenia lub wilgoci. Dodatkowo, są one mniej podatne na awarie związane z przepięciami czy zakłóceniami elektromagnetycznymi.

2. Czy zawory DTP 3/3 mogą pracować z niesmarowanym powietrzem?Tak, zawory są kompatybilne zarówno z powietrzem smarowanym, jak i niesmarowanym. Jednak w przypadku powietrza smarowanego zaleca się stosowanie olejów pneumatycznych zgodnych z ISO VG32, aby wydłużyć żywotność uszczelek.

3. Jak dobrać odpowiedni rozmiar gwintu?Wybór rozmiaru gwintu (G1/8, G1/4, G3/8, G1/2) zależy od przepływu wymaganego w instalacji oraz średnicy rurociągu. Dla małych instalacji wystarczą modele G1/8 lub G1/4, natomiast w większych systemach zaleca się G3/8 lub G1/2, które zapewniają większy przepływ.

4. Jak często należy przeprowadzać konserwację?Zaleca się przegląd co 6–12 miesięcy, w zależności od intensywności użytkowania. Konserwacja obejmuje czyszczenie wnętrza zaworu, sprawdzanie stanu uszczelek oraz weryfikację szczelności połączeń. W środowiskach o wysokim zapyleniu przegląd powinien być częstszy.

5. Czy zawory DTP 3/3 są odporne na korozję?Tak, dzięki zastosowaniu anodyzowanego aluminium i stali nierdzewnej zawory są odporne na korozję i mogą pracować w wilgotnych lub chemicznie agresywnych środowiskach.

6. Jakie są wymagania dotyczące sygnału sterującego?Sygnał pneumatyczny powinien mieć ciśnienie w zakresie 2–8 bar. Ważne jest, aby źródło sygnału było stabilne, a przewody pneumatyczne odpowiednio zabezpieczone przed uszkodzeniem.

7. Czy zawory można stosować w systemach próżniowych?Zawory DTP 3/3 są przeznaczone głównie do pracy ze sprężonym powietrzem. W przypadku systemów próżniowych należy skonsultować się z producentem, aby potwierdzić kompatybilność.

8. Jakie normy spełniają zawory DTP 3/3?Zawory są zgodne z normą ISO 1219, co zapewnia ich kompatybilność z międzynarodowymi standardami pneumatyki i ułatwia integrację z istniejącymi systemami.
