Zawory zwrotne liniowe wtykowe

Zawory zwrotne liniowe wtykowe to zespół specjalistycznych elementów montażowych, których podstawowym zadaniem jest zapewnienie jednokierunkowego przepływu medium w instalacjach pneumatycznych bądź wodnych, przy jednoczesnym szybkim i prostym montażu wtykowym (push-in). Pozwalają one uniknąć cofania się powietrza, wody lub innej nieagresywnej cieczy, dzięki czemu system zachowuje stabilność ciśnienia i bezpieczeństwo działania. W rodzinie tych produktów, prezentowanych przez CPP PREMA, dostępne są dwie kluczowe odmiany:

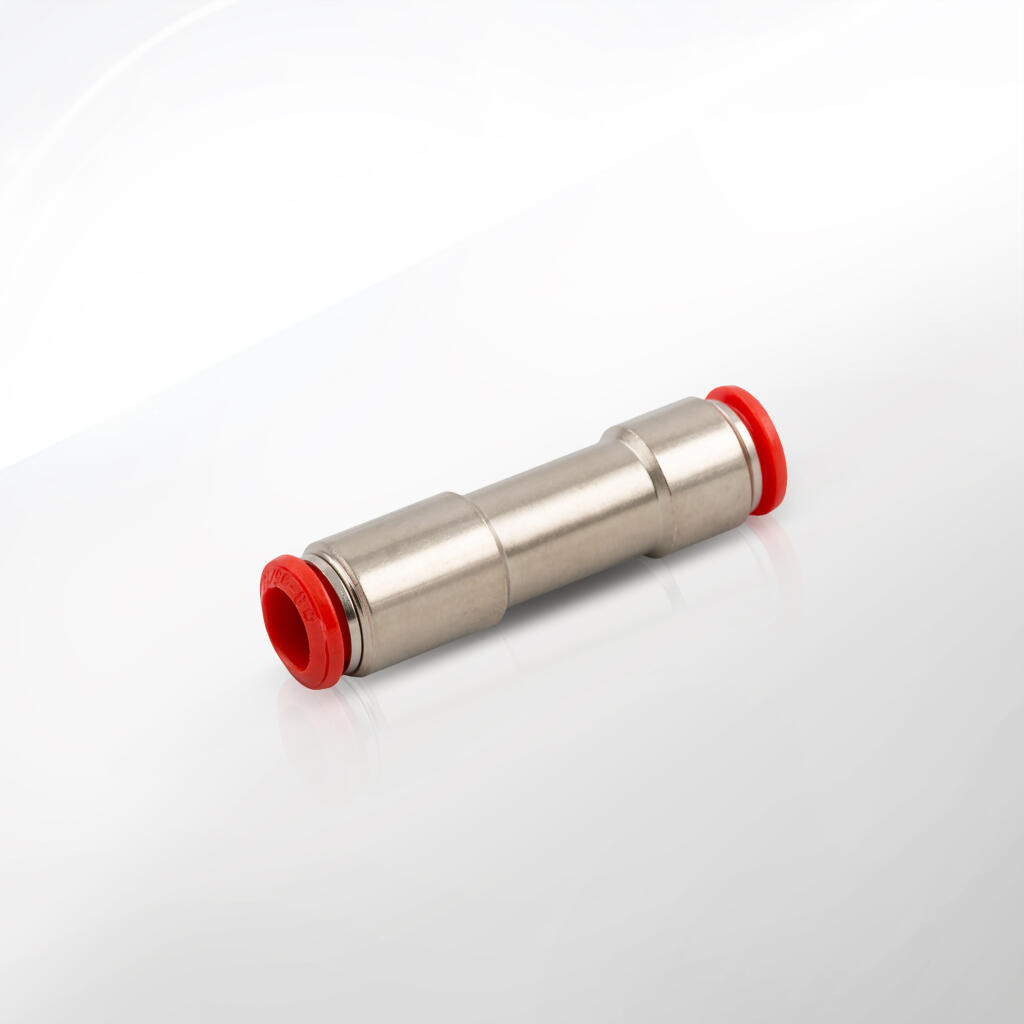

Zawory zwrotne wtykowe mosiężne

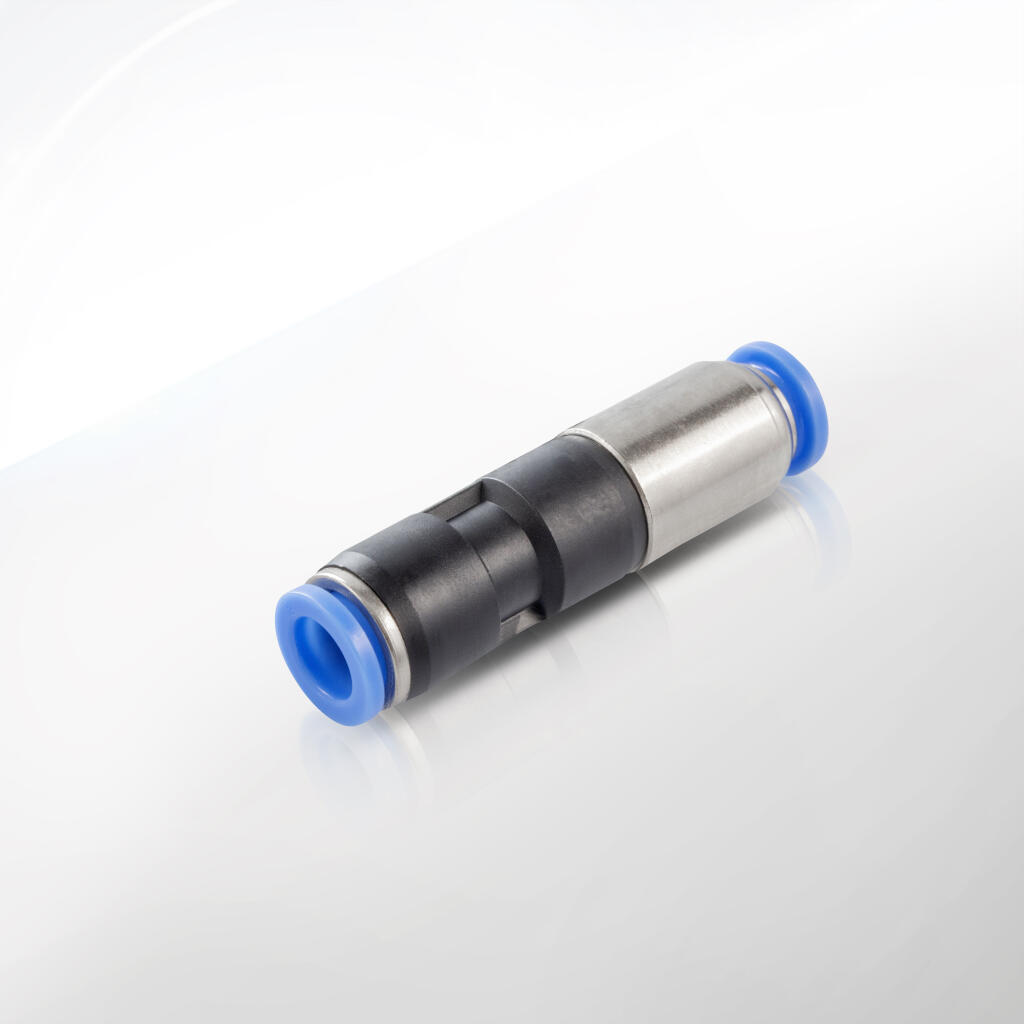

Zawory zwrotne wtykowe z tworzywa

Oba warianty łączą w sobie podobną funkcjonalność, lecz różnią się materiałem i potencjalnymi zastosowaniami. Rozwiązania wtykowe (push-in) są cenione ze względu na łatwość montażu: wystarczy wsunąć przewód w odpowiedni port zaworu i upewnić się, że uszczelnienie prawidłowo trzyma. Dzięki temu unika się dodatkowych prac gwintowania, użycia taśm PTFE czy złączek. Wymiana czy konserwacja staje się szybsza, co przekłada się na mniejsze przestoje w eksploatacji.

Cechą charakterystyczną zaworów zwrotnych liniowych jest to, że przepływ odbywa się wzdłuż osi zaworu, co minimalizuje straty ciśnienia w trakcie pracy. Zamknięcie przepływu w kierunku wstecznym wynika z działania wbudowanego elementu (kulki, grzybka) dociskanego sprężyną. Gdy ciśnienie od strony wlotu rośnie powyżej zadanej wartości i przewyższa ciśnienie wylotowe, element odmyka się, przepuszczając medium. Kiedy ciśnienie wsteczne (po stronie wylotu) jest wyższe, następuje zamknięcie, a cofnięcie medium staje się niemożliwe.

Zawory wtykowe mosiężne sprawdzają się w warunkach, w których wymagana jest większa trwałość mechaniczna i odporność na ścieranie. Mosiądz jest od dawna uważany za jeden z najlepszych materiałów do armatury wodnej i pneumatycznej ze względu na dobrą odporność korozyjną oraz stabilność wymiarową. Z kolei zawory zwrotne wtykowe z tworzywa są lżejsze i często wykorzystywane tam, gdzie waga odgrywa istotną rolę (np. w systemach mobilnych, robotyce) albo gdy medium i ciśnienia nie są zbyt wysokie, by wymagać mosiądzu.

CPP PREMA, jako producent armatury przemysłowej, dba o wysoką jakość komponentów. Dzięki temu zarówno zawory wtykowe mosiężne, jak i tworzywowe przechodzą szczegółowe testy wytrzymałości i szczelności. Rezultat to pewna blokada przepływu zwrotnego i długotrwała eksploatacja bez konieczności częstej wymiany. Przy projektowaniu instalacji zaleca się zwrócić uwagę na parametry takie jak maksymalne ciśnienie pracy, zakres temperatur oraz kompatybilność materiału z transportowanym medium.

Z uwagi na rosnące zapotrzebowanie na szybką i niezawodną instalację, zawory liniowe wtykowe szturmem zdobywają popularność w branży pneumatycznej, automatyki i robotyki czy też w niektórych aplikacjach hydraulicznych niskiego ciśnienia. Oferują bowiem prostotę „plug-and-play”: wystarczy włożyć i zablokować przewód, bez czasochłonnego uszczelniania gwintów.

Instalacje pneumatyczne w przemyśle
- Linie montażowe i roboty przemysłowe wymagają stabilnego ciśnienia powietrza. W momentach spadku ciśnienia czy odcięcia zasilania zawór zwrotny wtykowy zapobiega cofaniu się powietrza do kompresora lub do pozostałych sekcji instalacji.
- Dzięki wtykowemu mocowaniu można błyskawicznie wymienić uszkodzony przewód bez demontażu całego układu.
Systemy automatyki i sterowania
- Siłowniki w liniach produkcyjnych często działają w oparciu o powietrze sprężone. Zawór zwrotny wtykowy zapobiega ruchom wstecznym siłownika w stanie awaryjnym (zanik zasilania). Szybki montaż push-in upraszcza też modernizację systemu.
Układy transportu cieczy niskociśnieniowych
- W niektórych aplikacjach wodnych o ciśnieniu do kilkunastu bar zawory wtykowe mosiężne sprawdzą się jako zabezpieczenie przed cofnięciem wody (np. w instalacjach chłodniczych).
- Tworzywowe warianty mogą działać w systemach rozprowadzania chłodziwa, roztworów technologicznych – o ile dany plastik jest kompatybilny z medium.
Branża spożywcza i farmaceutyczna (sekcje pomocnicze)
- Mosiężne zawory wtykowe, jeśli posiadają odpowiednie atesty, mogą funkcjonować w instalacjach pobocznych, które nie mają bezpośredniego kontaktu z produktem spożywczym, ale w których ważne jest zachowanie higieny i brak cofania płynu.
- Tworzywowe rozwiązania mogą być preferowane w aplikacjach, gdzie wymaga się braku kontaktu metali z medium, jednak zawsze należy sprawdzić zgodność materiałów z normami higienicznymi.
Systemy próżniowe (podciśnieniowe)
- Odpowiednio zaprojektowany zawór zwrotny wtykowy może blokować napływ powietrza do instalacji o obniżonym ciśnieniu (podciśnieniu), chroniąc pompę próżniową przed zaciąganiem powietrza z zewnątrz.
- Zastosowanie wtykowe przyspiesza reorganizację linii próżniowych w trakcie zmian procesowych.
Urządzenia medyczne, laboratoryjne
- W lekkich aplikacjach, w których używa się polimerowych przewodów i manipulatorów, zawory wtykowe z tworzywa są cenione za niewielką masę, brak potrzeby użycia metalowych złączek i szybki montaż.
- Blokowanie cofania się gazu (np. powietrza, tlenu) czy cieczy w układach analizatorskich to jeden z podstawowych wymogów bezpieczeństwa.
Systemy automotive
- W przemyśle samochodowym (np. linie montażu) siłowniki pneumatyczne, narzędzia oraz podajniki często wymagają szybkich i kompaktowych rozwiązań w systemie zasilania powietrzem. Zawory wtykowe można instalować bezpośrednio w rozdzielaczach i przewodach, bez stosowania dodatkowych redukcji gwintowych.
Roboty mobilne i drukarki 3D
- W nowoczesnych maszynach, takich jak drukarki 3D czy roboty serwisowe, ważna jest niewielka waga i prostota serwisu. Lekkie, tworzywowe zawory wtykowe ułatwiają zarządzanie przepływem powietrza czy chłodziwa przy minimalnym obciążeniu konstrukcji.
Domowe warsztaty i hobby
- Choć częściej spotyka się tam zawory gwintowane, popularność instalacji wtykowych rośnie w systemach dystrybucji sprężonego powietrza (np. do aerografów, narzędzi pneumatycznych). Zawory zwrotne chronią wtedy kompresor przed cofnięciem i zapewniają stabilne ciśnienie.

W każdej z powyższych dziedzin kluczowymi atutami zaworów zwrotnych liniowych wtykowych są ich wysoka szczelność, prosta konstrukcja i niewielki spadek ciśnienia. Dla instalatorów liczy się też minimalizacja czasu przestoju – wystarczy wcisnąć rurę w złączkę wtykową i sprawdzić, czy mechanizm blokujący przewód został uruchomiony. Jeśli pojawia się konieczność wymiany przewodu lub przestawienia w inne miejsce, odblokowanie i wyjęcie rury zajmuje sekundy.

Wybierając mosiądz lub tworzywo, projektant bierze pod uwagę docelowe warunki pracy, takie jak:

Zakres ciśnienia roboczego (np. do 10 bar).
Temperatura otoczenia i medium (np. do +60°C w standardowych wersjach).
Rodzaj cieczy lub gazu – agresywne chemikalia mogą wymagać bardziej odpornego tworzywa bądź szczególnego stopu mosiądzu lub stali.
Częstotliwość cykli – czy zawór będzie stale zamykał i otwierał (wysoka dynamika), czy raczej sporadycznie.

Maksymalne ciśnienie pracy: około 10 bar
- To wystarczające w standardowych instalacjach pneumatycznych czy w typowych obiegach wody o średnich ciśnieniach.
- Należy sprawdzić, czy producent oferuje wersje do 16 bar, jeśli planuje się wyższe ciśnienia.
Zakres temperatur pracy: od 0°C do +60°C (lub +80°C)
- W przypadku tworzywa zwykle nie zaleca się przekraczania około +60°C, ponieważ właściwości mechaniczne materiału (np. odkształcenia) mogą być osłabione.
- Mosiądz wytrzymuje wyższe temperatury, ale uszczelnienia (NBR) i komponenty tworzywowe (np. wkłady) narzucają ograniczenia w podobnym zakresie.
Minimalne ciśnienie otwarcia (tzw. cracking pressure): najczęściej ok. 0,15–0,5 bar
- Oznacza to, że w normalnym użytkowaniu instalacji ze sprężonym powietrzem (np. 5–8 bar) zawór pozostaje w pełni otwarty, zapewniając swobodny przepływ.
- Przy spadku ciśnienia w wylocie (lub wstecznym wzroście) zawór się zamyka.
Połączenia wtykowe (push-in)
- Średnica przewodów do wtyku bywa różna (np. 4, 6, 8, 10, 12 mm), zależnie od modelu. W przypadku mosiężnych złączy czasem mamy do czynienia z wtykami do rur miedzianych o danym wymiarze.
- Mechanizm blokowania zwykle obejmuje pierścień zaciskowy i uszczelkę O-ring, które zapewniają szczelność po wciśnięciu przewodu.
Materiał korpusu
- Wariant mosiężny: odporny na wiele czynników zewnętrznych, solidny mechanicznie.
- Wariant z tworzywa sztucznego: lżejszy, często poliacetal (POM) lub poliamid (PA), ewentualnie modyfikowany polipropylen (PP) czy inny specjalny plastik. Ważne, by tworzywo zachowywało się stabilnie pod naciskiem sprężyny w mechanizmie i nie pękało przy standardowych uderzeniach czy drganiach.
Uszczelnienia i wewnętrzny element zwrotny
- Najczęściej stosuje się O-ringi z NBR bądź EPDM. W sprężonym powietrzu NBR jest typowy.
- Element zwrotny (kula lub grzybek) i sprężyna mogą być stalowe, nierdzewne czy mosiężne. W tworzywowych zaworach zdarzają się też części z tworzywa.
- Wysoka jakość elementu zwrotnego decyduje o trwałości zaworu i liczbie cykli zamknięć, które może przetrwać.
Straty ciśnienia
- Dzięki liniowej konstrukcji spadek ciśnienia jest z reguły niewielki, co wspiera energooszczędną pracę pomp czy kompresorów.
- Dokładne wartości spadku ciśnienia zależą od przepływu, średnicy wewnętrznej i formy wewnętrznego gniazda zaworu.
Łatwość serwisowania
- Wiele modeli wtykowych ma konstrukcję z niewielką liczbą części, a niektóre są wręcz „bezobsługowe”.
- W przypadku uszkodzenia lub zabrudzenia sprężyny bądź gniazda zaworu czasem trzeba wymienić cały zawór, bo otwarcie obudowy nie zawsze jest przewidziane. Koszt jest jednak relatywnie niski, a wymiana trwa sekundy.
Właściwości antykorozyjne
- Mosiądz jest odporny na wodę i wiele łagodnych mediów. Tworzywo sztuczne (w zależności od składu) nie rdzewieje, choć bywa wrażliwe na wysoką temperaturę lub agresywne chemikalia.
- Zawsze sprawdź karty odporności chemicznej przy niestandardowych mediach.
Pozycja montażu

Zawory liniowe wtykowe mogą być montowane w dowolnej orientacji, o ile strzałka na korpusie odpowiada faktycznemu kierunkowi przepływu. Montaż odwrotny uniemożliwi przepływ w normalnej pracy.

Mosiądz
- Korpus mosiężny (często niklowany) wykazuje dużą odporność na uszkodzenia mechaniczne, ścieranie i korozję w aplikacjach wodnych i pneumatycznych.
- Użycie mosiądzu pozwala na stosowanie zaworów w nieco wyższym zakresie temperatur (np. do +80°C). Mosiądz jest także bardziej stabilny podczas skoków ciśnienia.
- Z racji wyższych kosztów produkcji w porównaniu z tworzywami, mosiężne zawory wtykowe są często wykorzystywane w miejscach, gdzie wymagana jest pewna trwałość, a budżet na to pozwala.
Tworzywo sztuczne
- Korpus z tworzywa (np. poliacetal POM, poliamid PA czy inne mieszanki) daje mniejszą wagę i zwiększa wygodę instalacji w systemach mobilnych lub tam, gdzie ogranicza się obciążenie struktury.
- Tworzywo, o ile jest dobrej jakości, oferuje wysoką odporność na uderzenia i korozję chemiczną, jednak należy skrupulatnie sprawdzić kompatybilność z medium (np. niektóre oleje czy rozpuszczalniki mogą naruszać strukturę plastiku).
- Maksymalna temperatura i ciśnienie pracy zwykle będą niższe od tych, które dopuszcza mosiądz.

W obu typach zaworów wtykowych stosuje się zbliżone uszczelnienia i mechanizmy zwrotne:

Sprężyna – stal nierdzewna lub stal sprężynowa zabezpieczona przed korozją.
Element blokujący (kula lub grzybek) – mosiądz, stal nierdzewna lub tworzywo z odpowiednio wyprofilowanym gniazdem w korpusie.
O-ringi – najczęściej z kauczuku NBR, który toleruje wodę, powietrze i umiarkowane temperatury. Przy wyższych temperaturach lub w kontakcie z chemikaliami potrzebne mogą być inne elastomery (EPDM, FKM).

Sprawdź zgodność parametrów
- Zweryfikuj, czy ciśnienie pracy i temperatura w instalacji nie przekraczają maksymalnych dopuszczalnych (zwykle 10 bar i do +60°C, +80°C).
- Upewnij się, że medium nie reaguje z materiałem korpusu lub uszczelek.
Zidentyfikuj kierunek przepływu
- Na korpusie zaworu powinna widnieć strzałka określająca dozwolony kierunek przepływu. Montaż odwrotny uniemożliwi przepływ.
- Jeśli nie widzisz oznaczeń, zapoznaj się z dokumentacją producenta lub ostrożnie przedmuchaj zawór sprężonym powietrzem, by stwierdzić właściwy kierunek.
Przygotowanie przewodu
- Odmierz i utnij rurkę (np. z poliamidu) na odpowiednią długość. Upewnij się, że jej koniec jest prostopadły i pozbawiony zadziorów.
- Ewentualne nierówności mogą uszkodzić uszczelkę lub spowodować wycieki.
Włożenie przewodu (push-in)
- Wsuń koniec węża w gniazdo zaworu do momentu wyczucia oporu. Lekko dociskaj, by pokonać uszczelkę i blokadę zaciskową.
- Sprawdź, czy przewód jest stabilnie zamocowany (próbując delikatnie go wyciągnąć). Jeśli jest prawidłowo zablokowany, nie powinien się ruszać.
Kontrola szczelności
- Podnieś ciśnienie w układzie do niskiego poziomu (np. 1–2 bar) i sprawdź, czy nie ma wycieków przy złączu.
- Możesz skorzystać z wody z mydłem w przypadku instalacji pneumatycznych (pojawiają się pęcherzyki w razie nieszczelności) lub z wizualnej inspekcji w instalacjach wodnych.
Stopniowe zwiększanie ciśnienia
- Gdy nie ma wycieków, zwiększaj ciśnienie do nominalnej wartości (np. 6–8 bar w przypadku sprężonego powietrza).
- Powtórz test szczelności. W razie konieczności skoryguj ułożenie przewodu lub sprawdź, czy nie ma uszkodzenia uszczelki.
Pozycja pracy
- Zawór zwrotny wtykowy może pracować w dowolnej orientacji przestrzennej (pion, poziom), o ile przepływ medium zachodzi zgodnie z kierunkiem oznaczonym strzałką.
- Jeśli zależy Ci na minimalizacji osadzania się zanieczyszczeń, warto ustawić zawór w sposób zalecany przez producenta (czasem preferowana jest orientacja pozioma).
Demontaż
- By odłączyć przewód, wciśnij pierścień zwalniający zewnętrzny do korpusu i pociągnij wąż. W niektórych zaworach mosiężnych trzeba użyć specjalnego klucza lub narzędzia, ale ogólnie cały proces jest szybki i bezproblemowy.
- Jeśli zawór jest zabrudzony, możesz go przepłukać czystą wodą lub delikatnie przedmuchać sprężonym powietrzem.
Konserwacja
- Zawory wtykowe wymagają niewielkiego nakładu pracy w trakcie eksploatacji. Sprawdzaj co jakiś czas szczelność i stan końcówek węży.
- W razie zużycia uszczelki wymień zawór albo – jeśli konstrukcja na to pozwala – wymień sam element gumowy.

1.Czy zawory wtykowe nadają się do wysokich ciśnień powyżej 10 bar?

Z reguły nie. Standardowo pracują do 10 bar. Jeśli potrzebujesz wyższych ciśnień, warto poszukać dedykowanych modeli o wzmocnionej konstrukcji.

2.Czy mogę użyć zaworów wtykowych z mosiądzu w systemie chłodzenia wodą do 90°C?

Tak, jeśli uszczelnienia tolerują do +90°C. Zwykle NBR zalecany jest do około +80°C, więc warto sprawdzić specyfikacje produktu. Mosiądz sam w sobie wytrzyma taką temperaturę, ale uszczelki mogą się szybciej zużywać.

3. Czy zawory wtykowe z tworzywa są wytrzymałe mechanicznie?

Tak, w normalnych warunkach pracy. Należy jednak unikać przeciążenia mechanicznego (np. uderzania) i sprawdzić, czy temperatura nie przekracza deklarowanego zakresu. Przy właściwej eksploatacji działają stabilnie.

4.Jak rozpoznać, który koniec zaworu jest wlotem a który wylotem?

Na korpusie zwykle jest strzałka wskazująca kierunek przepływu. Alternatywnie w dokumentacji znajduje się schemat z opisem. Zamontowanie odwrotnie zablokuje przepływ.

5.Czy zawory wtykowe nadają się do pompowania sprężonego powietrza w mobilnych urządzeniach?

Tak, zwłaszcza tworzywowe. Są lekkie, montaż jest szybki, a ciśnienie do 8–10 bar w mobilnych kompresorach to standard.

6.Czy mogę skrócić rurę, gdy już raz ją włożyłem do zaworu?

Tak. Wystarczy odłączyć rurę (zwalniając pierścień zaciskowy), odciąć ją równo ponownie i włożyć ponownie. Zwracaj uwagę na prostopadłe cięcie, by uszczelka dobrze przylegała.

7.Czy zawór zwrotny wtykowy wyeliminuje uderzenia hydrauliczne?

Nie jest to jego zadaniem. Zawór zwrotny zapobiega cofaniu się medium, ale nie zamortyzuje nagłego zamknięcia przepływu. Do tłumienia wstrząsów służą np. amortyzatory lub naczynia wzbiorcze.

8.Czy jest różnica w przepływie między mosiężnym a tworzywowym zaworem?

Nieznaczna, jeśli przekrój i konstrukcja gniazda są podobne. Różnica wynika głównie z geometrii wnętrza, a nie materiału. Sprawdź wykresy producenta, jeśli zależy Ci na precyzyjnym doborze przepływu.

9.Czym czyścić zawór, gdy się zabrudzi?

Najprościej przepłukać wodą lub przedmuchać powietrzem. Unikaj agresywnych rozpuszczalników, które mogą naruszyć tworzywo lub uszczelki. Mosiężne elementy wytrzymają nieco więcej, ale uszczelki wciąż wymagają ostrożności.

10.Czy mogę zamontować zawór poziomo, a rurę poprowadzić do góry?

Tak, orientacja fizyczna nie jest istotna. Liczy się tylko zgodność kierunku przepływu ze strzałką. Wnętrze zaworu i sprężyna zaprojektowane są tak, by działać niezależnie od położenia.

11.Czy zawory wtykowe mosiężne są droższe od tworzywowych?

Zwykle tak. Produkcja mosiężnych komponentów wiąże się z wyższymi kosztami materiału i obróbki. Tworzywo jest tańsze, choć wybór zależy od wymagań aplikacji (trwałość, ciśnienie, temperatura).

12.Jak duży jest spadek ciśnienia w zaworze wtykowym?

Zazwyczaj niewielki. Dokładne wartości znajdziesz w katalogu producenta. Przy standardowych przepływach (np. w sprężonym powietrzu do 10 bar) spadek nie przekracza kilkunastu procent, często jest jeszcze niższy.

13.Czy można wymienić samą sprężynę w zaworze?

Często zawory są nierozbieralne albo producent nie przewiduje takich napraw. Jeśli ulegnie uszkodzeniu, zwykle wymieniasz cały zawór. Koszt nie jest wysoki, a czas montażu minimalny.

14.Czy zawór wtykowy liniowy nadaje się do instalacji pitnej w domu?

Z perspektywy konstrukcji – tak, jeśli materiał jest atestowany do kontaktu z wodą pitną (mosiądz zwykle jest, tworzywo zależy od atestów). Sprawdź też czy ciśnienie i temp. w instalacji są w normie (np. do 10 bar, do 60°C).

15.Co zrobić, gdy zawór puszcza medium wstecznie?

Być może brud blokuje kulkę (grzybek) w pozycji otwartej. Spróbuj przepłukać zawór, sprawdź stan uszczelki. Jeśli problem nie ustąpi, zawór może być uszkodzony i konieczna jest wymiana.

16.Czy instalacja wtykowa jest pewna w warunkach wibracji?

Większość wtykowych złączy ma mocny pierścień zaciskowy. Jeśli wibracje są ekstremalne, może się zdarzyć poluzowanie. Wówczas zaleca się stosowanie uchwytów stabilizujących przewód i unikanie naprężeń na złączu.

17.Czy zawór wtykowy jest dostępny w różnych kolorach tworzywa?

Tak, niektórzy producenci oferują np. czarne, szare czy niebieskie obudowy, co ułatwia identyfikację w instalacji. Ale kolor nie zawsze jest wyznacznikiem wytrzymałości.

18.Jak określić, czy potrzebuję mosiądzu czy tworzywa?

Zastanów się nad warunkami pracy (ciśnienie, temperatura, media). Jeśli kluczowa jest lekkość lub ekonomia, a parametry są umiarkowane, tworzywo wystarczy. Jeśli wymagasz wyższej wytrzymałości i odporności na ścieranie (np. w systemach cieplnych lub w warunkach mechanicznego obciążenia), wybierz mosiądz.

19.Czy montaż wtykowy wymaga taśmy PTFE?

Nie, złącza push-in pracują bez dodatkowego uszczelniania gwintów, bo nie ma gwintu wlotowego/wyjściowego – przewód jest wciskany. Teflon stosuje się przy gwintach, a tu łącze jest typu wtykowego.

20.Jak zamawiać zawory?

Wystarczy podać nazwę (np. „Zawór zwrotny liniowy wtykowy mosiężny fi 8 mm”), ewentualny numer katalogowy i liczbę sztuk. Producent (CPP PREMA) zadba o dostarczenie właściwego wariantu zgodnego z Twoimi danymi.
