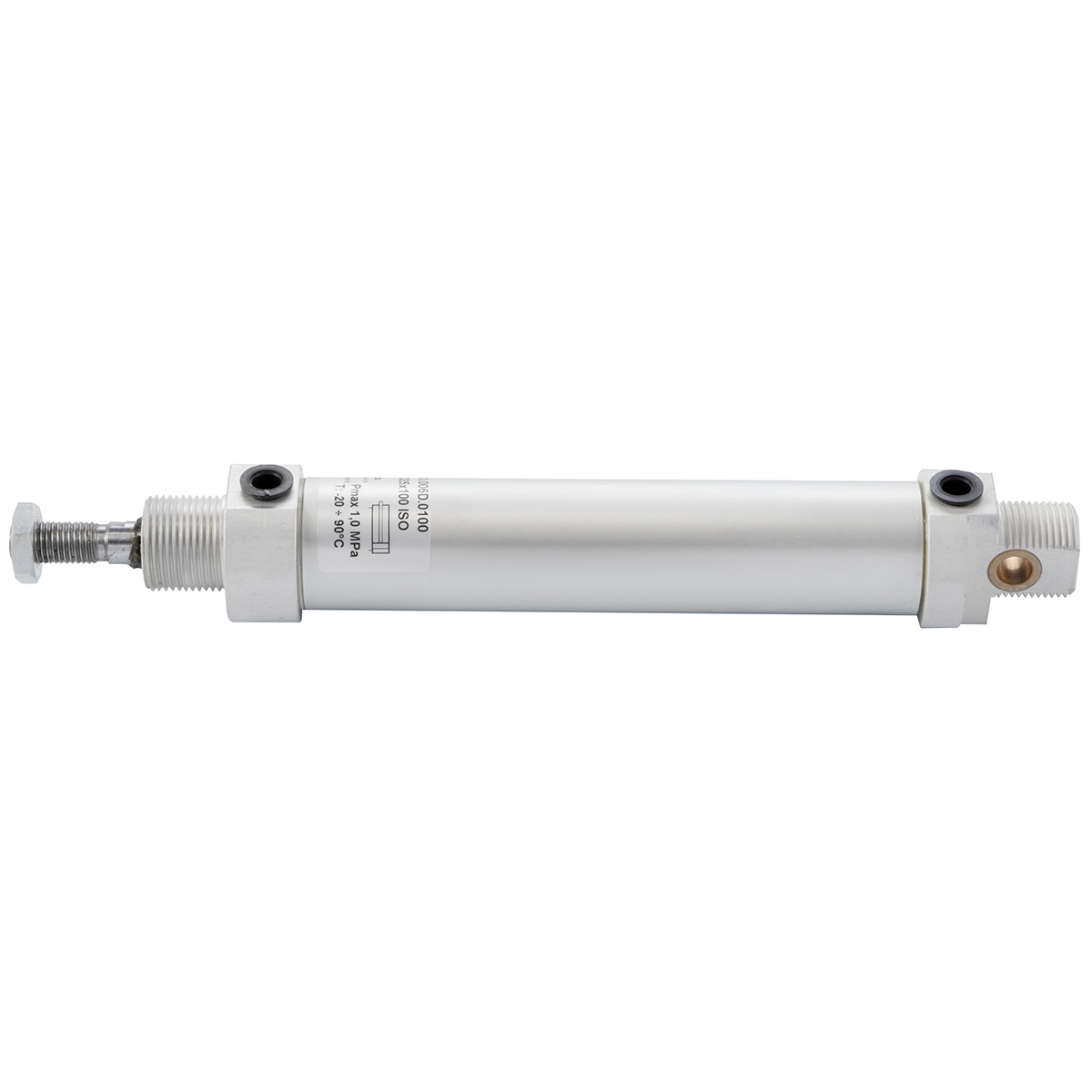

11.018D.0050 - Siłownik pneumatyczny okrągły D25x50 ISO 6432, dwustronnego działania z amortyzacją mechaniczną
Średnica Tłoka
D 025 mm [D]
Skok Siłownika
0050 mm
Seria
SMI
Tłok Magnetyczny
TAK
Funkcja
Dwustronnego Działania
Ilość Tłoków
Jeden
Ilość Tłoczysk
Jedno
Rodzaj Tulei
Tuleja Okrągła
Amortyzacja Pneumatyczna
Brak Amortyzacji
Średnica Tłoczyska
10 mm
Gwint Tłoczyska
M10x1,25
Rodzaj Gwintu Tłoczyska
Zewnętrzny
Zabezpieczenie Przed Obrotem
NIE
Zamontowany Osprzęt
Brak
Gwint Przyłączy
G1/8
Ilość Przyłączy
Dwa
Materiał Uszczelnień
PU (Poliuretan)
Dodatkowy Zgarniacz
NIE
Regulacja Kąta Obrotu
NIE
Kąt Obrotu
Brak
Materiał Tłoczyska
Stal Węglowa Chromowana
Materiał Tulei
Stop Aluminium
Materiał Pokryw
Stop Aluminium
ATEX
NIE
Wykonanie Specjalne
NIE
Głębokość towaru (metr)
0,036
Waga towaru (kg)
0,17
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: -20 ÷ 80°C
Waga opakowania (kg)
0,1
Szerokość towaru (metr)
0,032
Długość towaru (metr)
0,19
Waga towaru brutto (kg)
0,27
Zdolności produkcyjne (w drodze)
91 szt
Okres gwarancji
18 miesięcy
AM
22 mm
AY
4 mm
BE
M22×1,5
øCD H9
8 mm
øD
36 mm
øDz
30 mm
EE
G1/8
EW d13
16 mm
EY
32 mm
KK
M10×1,25
KW
5 mm
L
12 mm
LB
5 mm
øMM
10 mm
PL
8,5 mm
SW1
9 mm
SW2
16 mm
VG
19 mm
WH
28 mm
XC
104 mm
XC+SKOK
154 mm
Y
36,5 mm
261,10 zł netto
321,15 zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy
magazynowy
14 szt 24 godz.
Zdolności
produkcyjne
produkcyjne
91 szt
OPIS PRODUKTU

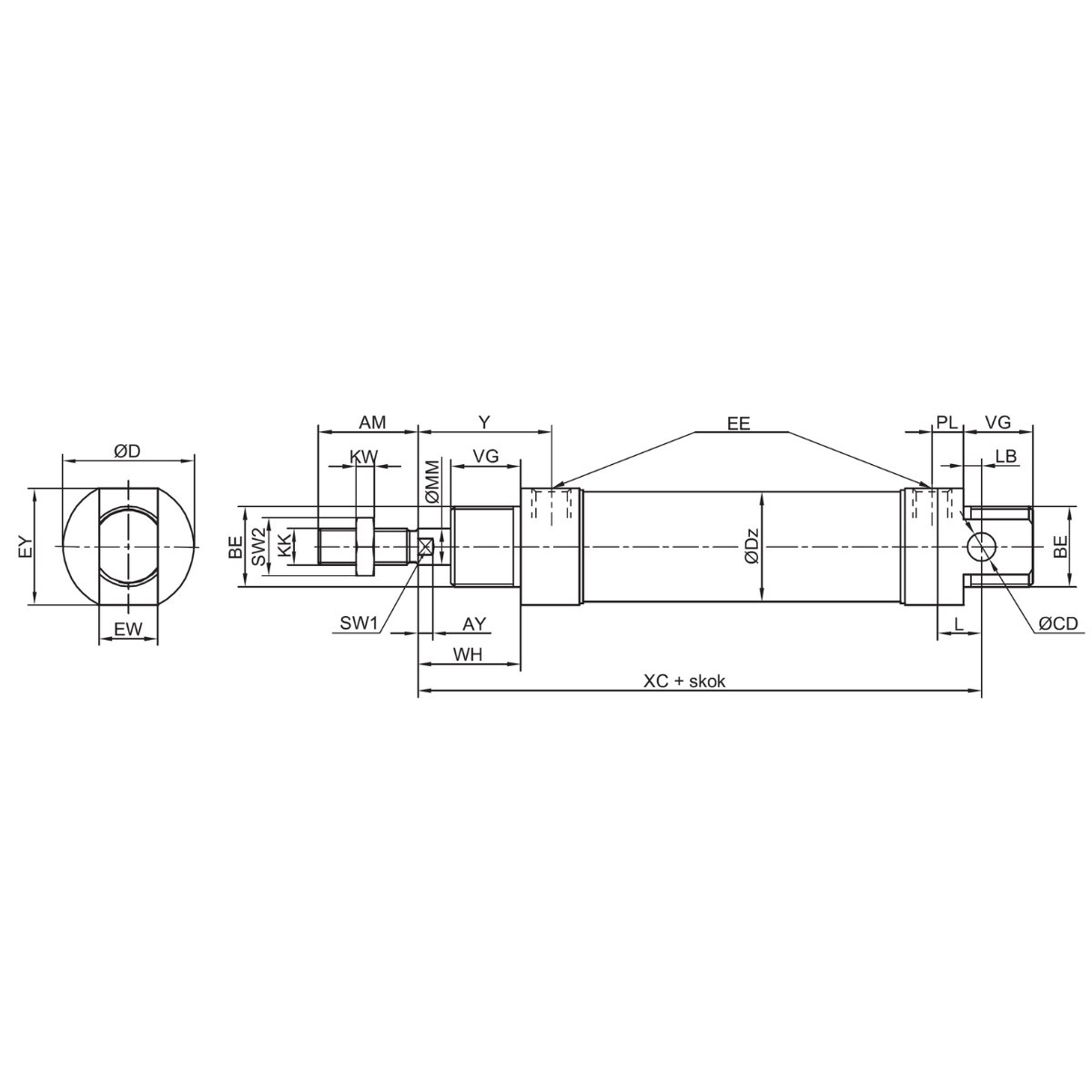

Siłownik pneumatyczny okrągły D25×50 ISO 6432, dwustronnego działania z amortyzacją mechaniczną. Wariant określają przede wszystkim sposób działania (dwustronne działanie), średnica tłoka 25 mm oraz skok 50 mm. Na karcie produktu wskazano również: Minisiłownik bezsmarowy dwustronnego działania według normy ISO 6432. Specyfikacja wykonania zawiera następujące wartości: średnica tłoka – 25 mm; skok siłownika – 50 mm; seria – SMI; tłok magnetyczny – tak; funkcja – dwustronne działanie; liczba tłoków – jeden; liczba tłoczysk – jedno; rodzaj tulei – tuleja okrągła; amortyzacja pneumatyczna – brak amortyzacji; średnica tłoczyska – 10 mm; gwint tłoczyska – M10×1,25; rodzaj gwintu tłoczyska – zewnętrzny; zabezpieczenie przed obrotem – nie; zamontowany osprzęt – brak; gwint przyłączy – G1/8; liczba przyłączy – dwa; dodatkowy zgarniacz – nie; regulacja kąta obrotu – nie; kąt obrotu – brak; ATEX – nie; wykonanie specjalne – nie. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: AM – 22 mm; AY – 4 mm; BE – M22×1,5; średnica CD H9 – 8 mm; średnica D – 36 mm; średnica Dz – 30 mm; EE – G1/8; EW d13 – 16 mm; EY – 32 mm; KK – M10×1,25; KW – 5 mm; L – 12 mm; LB – 5 mm; średnica MM – 10 mm; PL – 8,5 mm; SW1 – 9 mm; SW2 – 16 mm; VG – 19 mm; WH – 28 mm; XC – 104 mm; XC+SKOK – 154 mm; Y – 36,5 mm. Wykonanie materiałowe opisują parametry: materiał uszczelnień – PU (poliuretan); materiał tłoczyska – stal węglowa chromowana; materiał tulei – stop aluminium; materiał pokryw – stop aluminium. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: -20 ÷ 80°C. Ten napęd pełni funkcję elementu wykonawczego układu i realizuje ruch liniowy w granicach wynikających z jego konstrukcji oraz sposobu zasilania. Dobierany skok musi odpowiadać wymaganej drodze mechanizmu, bez wykorzystywania wewnętrznych końców siłownika jako stałych ograniczników konstrukcyjnych. Wymagana siła powinna być oceniana z uwzględnieniem ciśnienia roboczego, kierunku ruchu, tarcia i zapasu potrzebnego w rzeczywistym cyklu maszyny. Przed wyborem wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Pierwsze cykle należy wykonać przy ograniczonej prędkości, sprawdzając swobodę ruchu, szczelność oraz zachowanie mechanizmu na końcach skoku. Mocowania muszą umożliwiać swobodny ruch bez klinowania, a przewody powinny być poprowadzone tak, aby nie ograniczały skoku ani dostępu serwisowego. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed demontażem powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem.
