22.0352.521438J - Elektrozawór pneumatyczny rozdzielający 5/2 ISO2 monostabilny ISO5599-1 cewka 230V AC

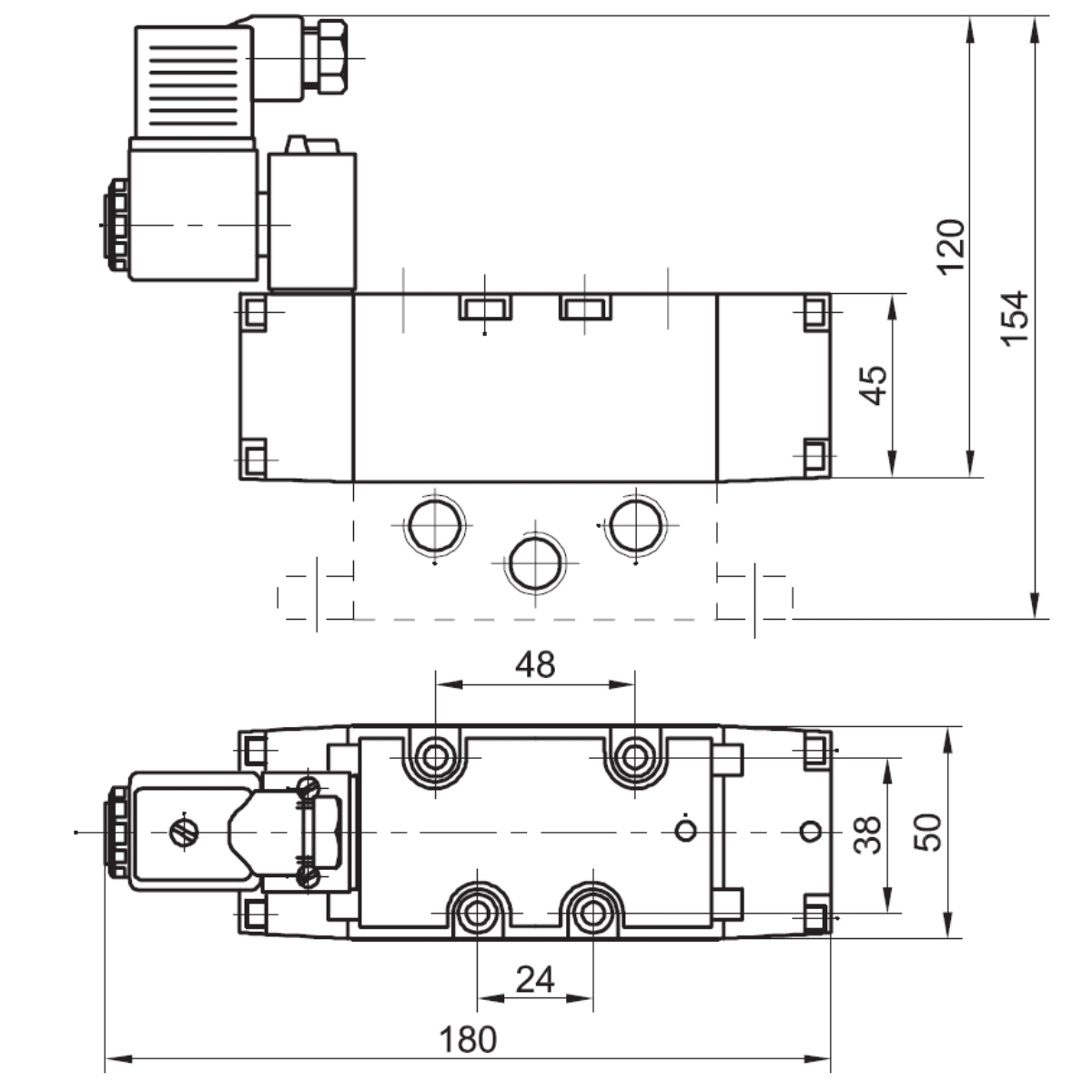

Elektrozawór pneumatyczny rozdzielający 5/2 ISO2 monostabilny ISO5599-1 cewka 230V AC. Dla tego wykonania funkcję określono jako 5/2. Napięcie układu sterowania wynosi 230 V AC - prąd przemienny; musi być zgodne z zasilaniem przewidzianym dla instalacji. Dane techniczne podane dla tego wariantu obejmują: funkcja zaworu – 5/2; gwint przyłączy – G1/4 - G3/8; seria – ISO; liczba przyłączy – 5; rodzaj przyłączy – płytowo; rodzaj sterowania – elektromagnetycznie; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; napięcie sterowania – 230 V AC - prąd przemienny; liczba wyjść – 2; maksymalny przepływ – 150 m3/h / 2500 l/min; ATEX – nie. Wartości robocze zapisane na karcie produktu: Pmax 1,0 MPa; T: 0 ÷ 65°C. Element może współpracować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Decyzję o doborze powinno się oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy wyborze powinno się porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy należy traktować jako wiążące. Schemat funkcjonalny i oznaczenia portów trzeba porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Przewody powinno się podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z trasy pneumatycznej pozostałości po pracach montażowych. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, właściwego osadzenia i zachowania całego współpracującego zespołu. Podczas montażu narzędzia należy przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Jakość medium i zanieczyszczenia w układzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. W warunkach roboczych powinno się obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Brak stabilnego przełączania, opóźniona odpowiedź lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Przed przystąpieniem do naprawy należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas planowanej obsługi należy ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
