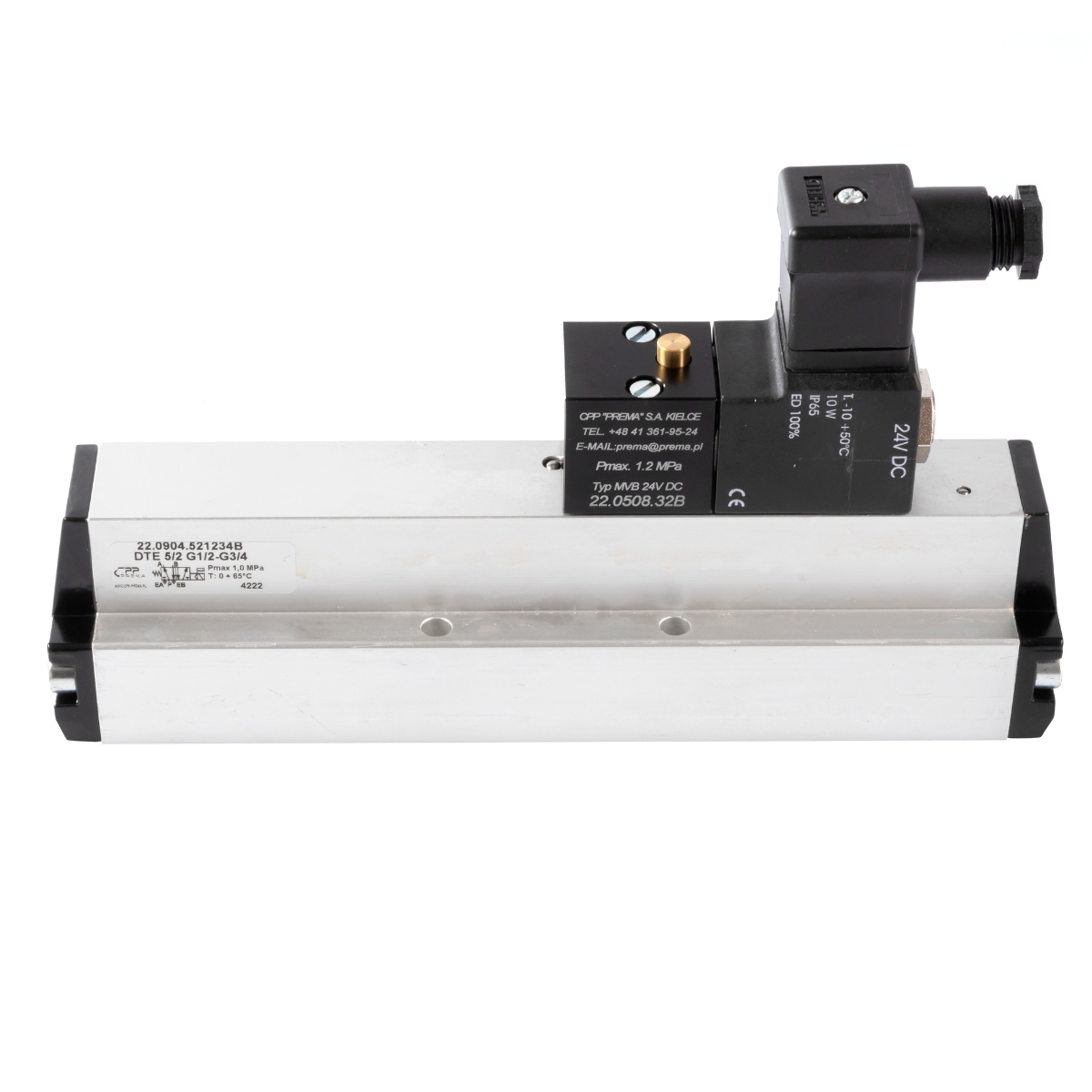

22.0904.521234B - Elektrozawór pneumatyczny DTE 5/2 G1/2-3/4 monostabilny cewka 24V DC 6,5W (zasilany płytowo)

Funkcja Zaworu

5/2

Gwint Przyłączy

G1/2 - G3/4

Seria

DTE

Ilość Przyłączy

Rodzaj Przyłączy

Płytowo

Rodzaj Sterowania

Elektromagnetycznie

Ilość Sygnałów Sterujących

Jednostronnie - Powrót Sprężyną

Pozycja Stabilna

Monostabilny

Napięcie Sterowania

24 V DC [B] - Prąd Stały

Ilość Wyjść

Maksymalny Przepływ

350 [m3/h] / 5850 [l/min]

ATEX

NIE

Waga towaru (kg)

1,282

Długość towaru (metr)

0,224

Szerokość towaru (metr)

0,128

Głębokość towaru (metr)

0,052

Parametr techniczny 1

Pmax 1,0 MPa

Parametr techniczny 2

T: 0 ÷ 65°C

Waga towaru brutto (kg)

1,432

Waga opakowania (kg)

0,15

Okres gwarancji

12 miesięcy

Zdolności produkcyjne (w drodze)

25 szt

G1/2-G3/4

158 mm

224 mm

52 mm

104 mm

52 mm

104 mm

96 mm

40 mm

128 mm

Mxl

M6x50-5szt

739,00 zł netto

908,97 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna

Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.

Stan
magazynowy

15 szt 24 godz.

Zdolności
produkcyjne

25 szt

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

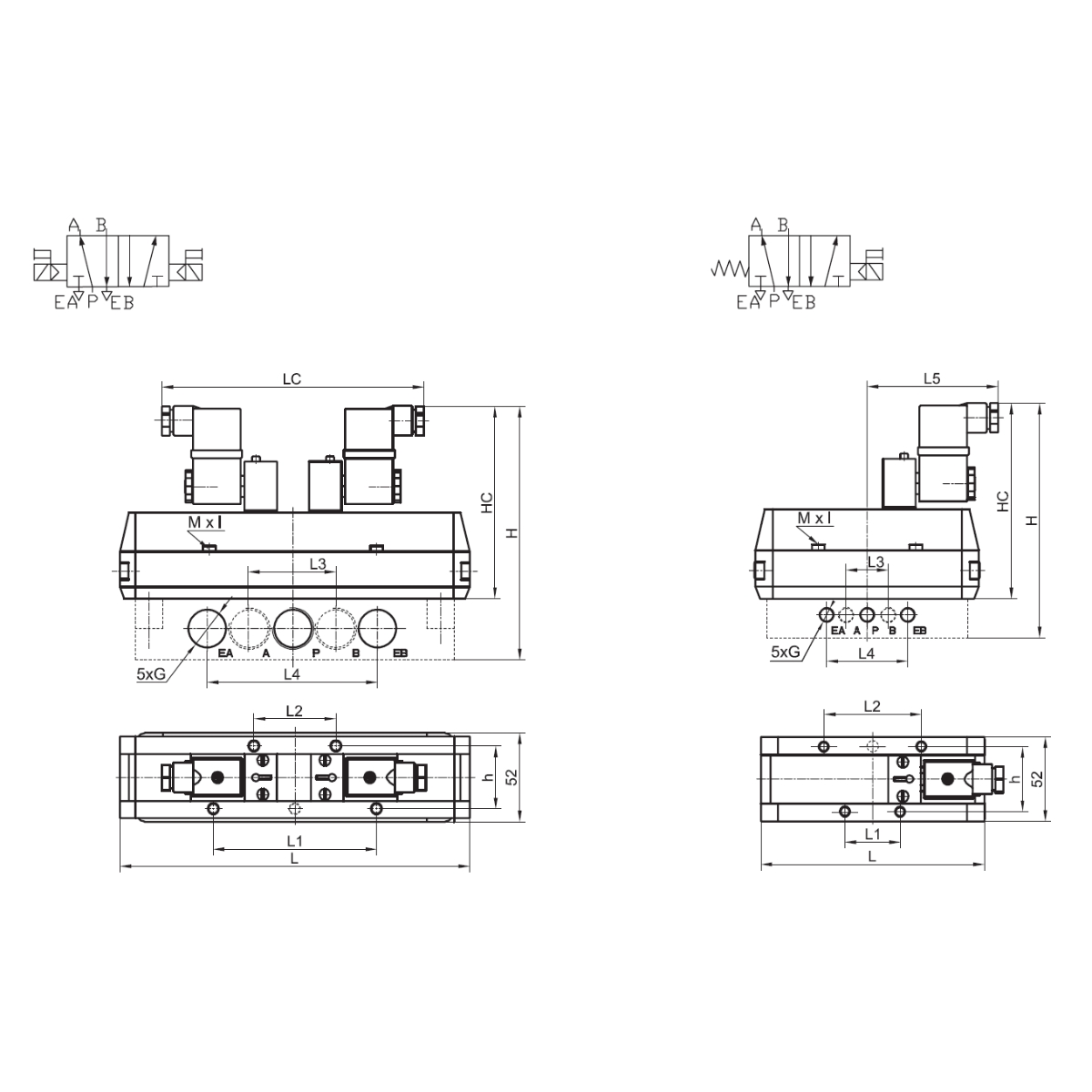

Elektrozawór pneumatyczny DTE 5/2 G1/2-3/4 monostabilny cewka 24V DC 6,5W (zasilany płytowo). Dla tego wykonania funkcję określono jako 5/2. Napięcie układu sterowania wynosi 24 V DC - prąd stały; musi być zgodne z zasilaniem przewidzianym dla instalacji. Dane techniczne podane dla tego wariantu obejmują: funkcja zaworu – 5/2; gwint przyłączy – G1/2 - G3/4; seria – DTE; liczba przyłączy – 5; rodzaj przyłączy – płytowo; rodzaj sterowania – elektromagnetycznie; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; napięcie sterowania – 24 V DC - prąd stały; liczba wyjść – 2; maksymalny przepływ – 350 m3/h / 5850 l/min; ATEX – nie. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: G – G1/2-g3/4; H – 158 mm; L – 224 mm; L1 – 52 mm; L2 – 104 mm; L3 – 52 mm; L4 – 104 mm; L5 – 96 mm; h – 40 mm; HC – 128 mm; Mxl – M6×50-5szt. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem funkcjonowania maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy trzeba rozpatrywać łącznie. Produkt można zastosować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy należy traktować jako wiążące. Przy wyborze powinno się porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Po montażu trzeba wykonać próbę szczelności i sprawdzić wszystkie przewidziane stany zaworu w kontrolowanym cyklu. Przewody należy podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z instalacji pozostałości po pracach montażowych. Narzędzia należy przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Produkt nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed obsługą zaworu należy odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w obwodzie. Po każdej ingerencji należy odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
