24.0108.521234 - Zawór rozdzielający ręczny DTM 5/2 G1/2-3/4 bistabilny z dźwignią (zasilany płytowo)
Funkcja Zaworu
5/2
Gwint Przyłączy
G1/2 - G3/4
Seria
DTM
Ilość Przyłączy
5
Rodzaj Przyłączy
Płytowo
Rodzaj Sterowania
Mechanicznie - Dźwignią Ręczną
Ilość Sygnałów Sterujących
Obustronnie
Pozycja Stabilna
Bistabilny
Ilość Wyjść
2
Maksymalny Przepływ
350 [m3/h] / 5850 [l/min]
ATEX
NIE
Waga towaru (kg)
1,2
Długość towaru (metr)
0,269
Szerokość towaru (metr)
0,52
Głębokość towaru (metr)
0,35
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: 0 ÷ 65°C
Waga towaru brutto (kg)
1,35
Waga opakowania (kg)
0,15
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
33 szt

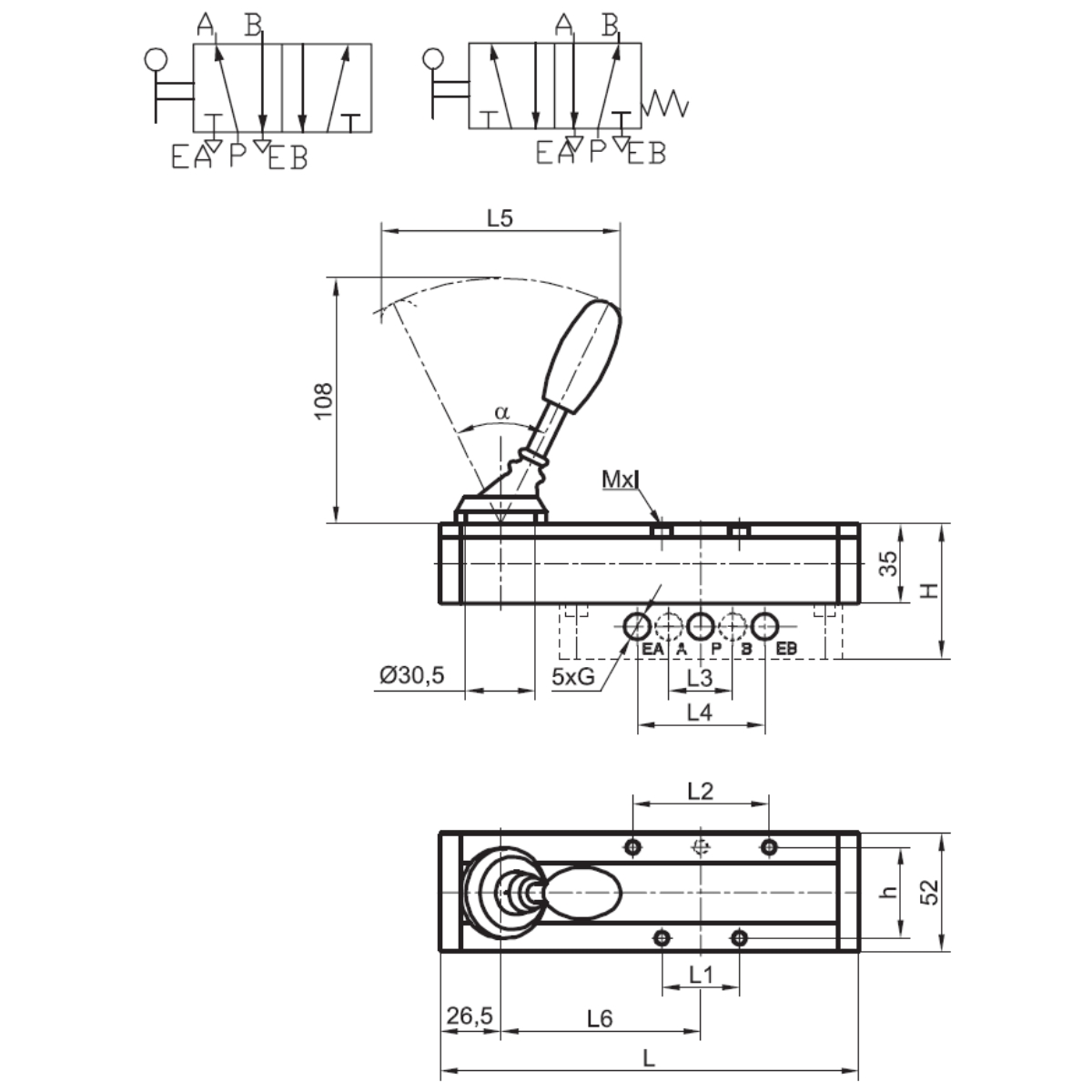

G
G1/2-G3/4
H
73 mm
L
269 mm
L1
52 mm
L2
104 mm
L3
52 mm
L4
104 mm
L5
126 mm
L6
131 mm
α
56°
h
40 mm
Mxl
M6x40-5szt.
784,00 zł netto
964,32 zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy
magazynowy
37 szt 24 godz.
Zdolności
produkcyjne
produkcyjne
33 szt
OPIS PRODUKTU
Zawór rozdzielający ręczny DTM 5/2 G1/2-3/4 bistabilny z dźwignią (zasilany płytowo). Dla tego wykonania funkcję określono jako 5/2. Dane techniczne podane dla tego wariantu obejmują: funkcja zaworu – 5/2; gwint przyłączy – G1/2 - G3/4; seria – DTM; liczba przyłączy – 5; rodzaj przyłączy – płytowo; rodzaj sterowania – mechanicznie - dźwignią ręczną; liczba sygnałów sterujących – obustronnie; pozycja stabilna – bistabilny; liczba wyjść – 2; maksymalny przepływ – 350 m3/h / 5850 l/min; ATEX – nie. Wartości robocze zapisane na karcie produktu: Pmax 1,0 MPa; T: 0 ÷ 65°C. Oznaczenia wymiarowe z rysunku technicznego mają wartości: G – G1/2-g3/4; H – 73 mm; L – 269 mm; L1 – 52 mm; L2 – 104 mm; L3 – 52 mm; L4 – 104 mm; L5 – 126 mm; L6 – 131 mm; ? – 56°; h – 40 mm; Mxl – M6×40-5szt. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Podzespół może współdziałać z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem pracy maszyny. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol funkcjonowania trzeba traktować jako wiążące. Przy wyborze należy porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Schemat funkcjonalny i oznaczenia portów powinno się porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Każdą zmianę sposobu wykorzystania podzespołu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, poprawnego osadzenia i zachowania całego współpracującego zespołu. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W czasie pracy dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. Element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Przy obsłudze okresowej należy ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed obsługą zaworu należy odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w instalacji.
