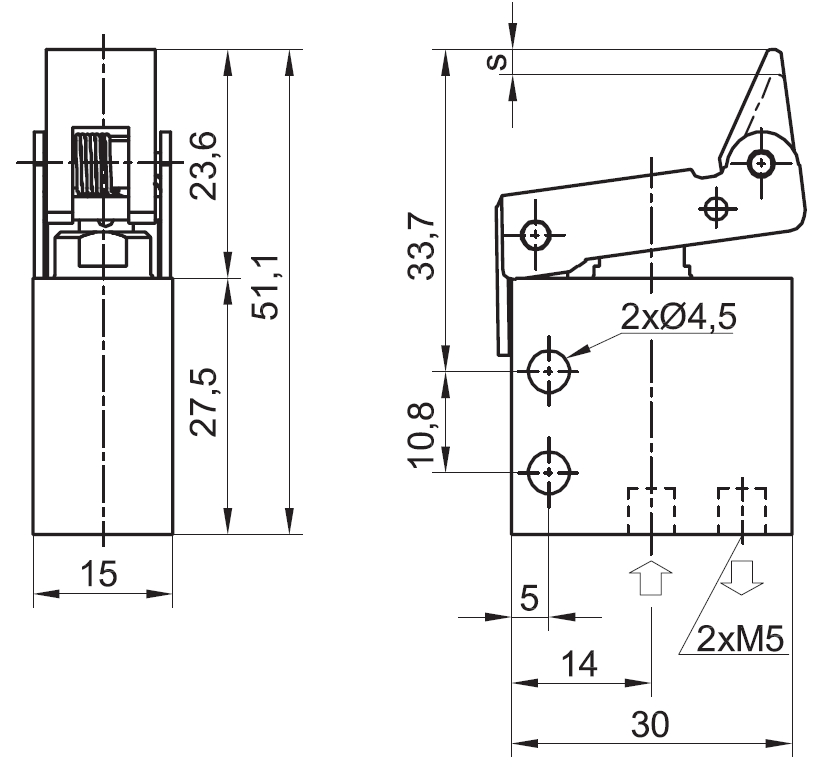

24.1605.315MS - Zawór mechaniczny 3/2 NO normalnie otwarty, dźwignia jednokierunkowa zasilanie dolne M5

Zawór mechaniczny 3/2 NO normalnie otwarty, dźwignia jednokierunkowa zasilanie dolne M5. Dla tego wykonania funkcję określono jako 3/2. Producent określa tę wersję następującymi parametrami: funkcja zaworu – 3/2; rodzaj sterowania – mechanicznie - dźwignią jednokierunkową; seria – PZR MINI; liczba przyłączy – 2; rodzaj przyłączy – przewodowo; gwint przyłączy – M5; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; liczba wyjść – 1; maksymalny przepływ – 15 m3/h / 250 l/min; ATEX – nie. Wartości robocze zapisane na karcie produktu: Pmax 1,0 MPa; T: 0 ÷ 80°C. Ten wariant nadaje się do współpracy z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem działania maszyny. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol pracy powinno się traktować jako wiążące. Schemat funkcjonalny i oznaczenia portów należy porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Każdą zmianę sposobu wykorzystania elementu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Decyzję o doborze trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Miejsce przyłożenia narzędzia należy ograniczyć do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż trzeba wykonywać po odłączeniu źródeł energii, oczyszczeniu części współdziałających i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Porty powinno się podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Jakość medium i zanieczyszczenia w zespole pneumatycznym mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. W czasie pracy powinno się obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Po zmontowaniu zespołu powinna nastąpić kontrola szczelności i funkcji, przeprowadzona najpierw przy bezpiecznych nastawach, a następnie w normalnych warunkach pracy. Na początku obsługi serwisowej należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Po każdej ingerencji należy odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
