24.2606.3218 - Zawór pneumatyczny rozdzielający ręczny PZR 3/2 G1/8 NZ (NO) z przyciskiem wystającym zielonym

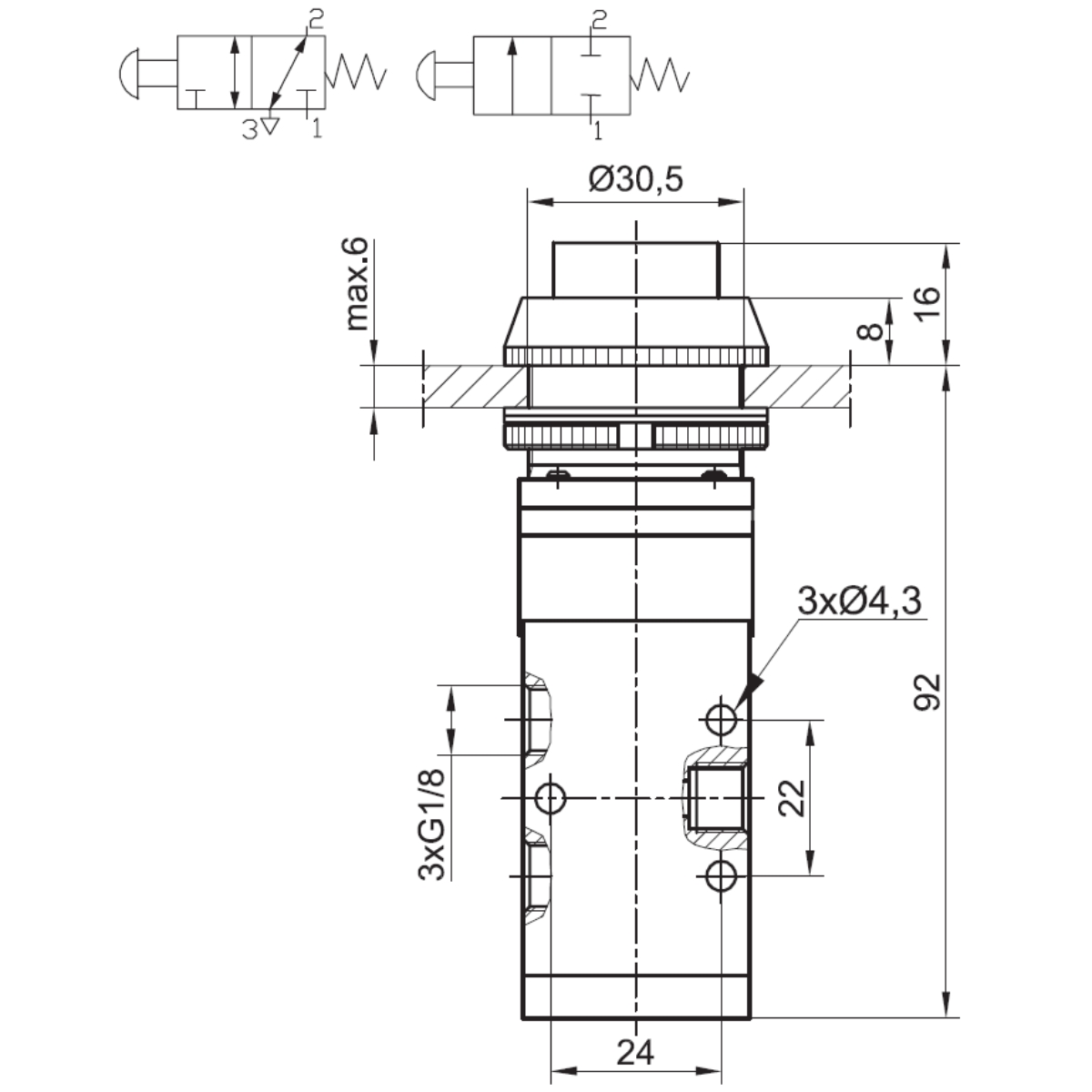

Funkcja Zaworu
3/2
Gwint Przyłączy
G1/8
Seria
PZR
Ilość Przyłączy
3
Rodzaj Przyłączy
Przewodowo
Rodzaj Sterowania
Mechanicznie - Przyciskiem
Ilość Sygnałów Sterujących
Jednostronnie - Powrót Sprężyną
Pozycja Stabilna
Monostabilny
Ilość Wyjść
1
Maksymalny Przepływ
045 [m3/h] / 0750 [l/min]
ATEX
NIE
Waga towaru (kg)
0,35
Długość towaru (metr)
0,108
Szerokość towaru (metr)
0,305
Głębokość towaru (metr)
0,24
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: 0 ÷ 65°C
Waga towaru brutto (kg)
0,45
Waga opakowania (kg)
0,1
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
13 szt

421,00 zł netto

517,83 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy

2 szt 24 godz.

Zdolności
produkcyjne

13 szt

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Zawór pneumatyczny rozdzielający ręczny PZR 3/2 G1/8 NZ (NO) z przyciskiem wystającym zielonym. Dla tego wykonania funkcję określono jako 3/2. Najważniejsze cechy zapisane dla tej wersji to: funkcja zaworu – 3/2; gwint przyłączy – G1/8; seria – PZR; liczba przyłączy – 3; rodzaj przyłączy – przewodowo; rodzaj sterowania – mechanicznie - przyciskiem; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; liczba wyjść – 1; maksymalny przepływ – 45 m3/h / 750 l/min; ATEX – nie. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem funkcjonowania maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Podzespół może współdziałać z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Schemat funkcjonalny i oznaczenia portów powinno się porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed wyborem wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Każdą zmianę sposobu wykorzystania podzespołu trzeba ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Używane narzędzia powinny być przykładane wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Montaż trzeba wykonywać po odłączeniu źródeł energii, oczyszczeniu części współpracujących i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, poprawnego osadzenia i zachowania całego współpracującego zespołu. Porty trzeba podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Jakość medium i zanieczyszczenia w obwodzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Nieregularna reakcja, zwłoka w przełączeniu albo nieszczelność są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed rozłączeniem zespołu trzeba usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Przy obsłudze okresowej należy ocenić stan powierzchni sąsiednich, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
