80.0235.05.86 - Złączka skręcana grodziowa prosta M10x1 do przewodu 8/6, ciśnienie 10 bar, niebieski / POM /

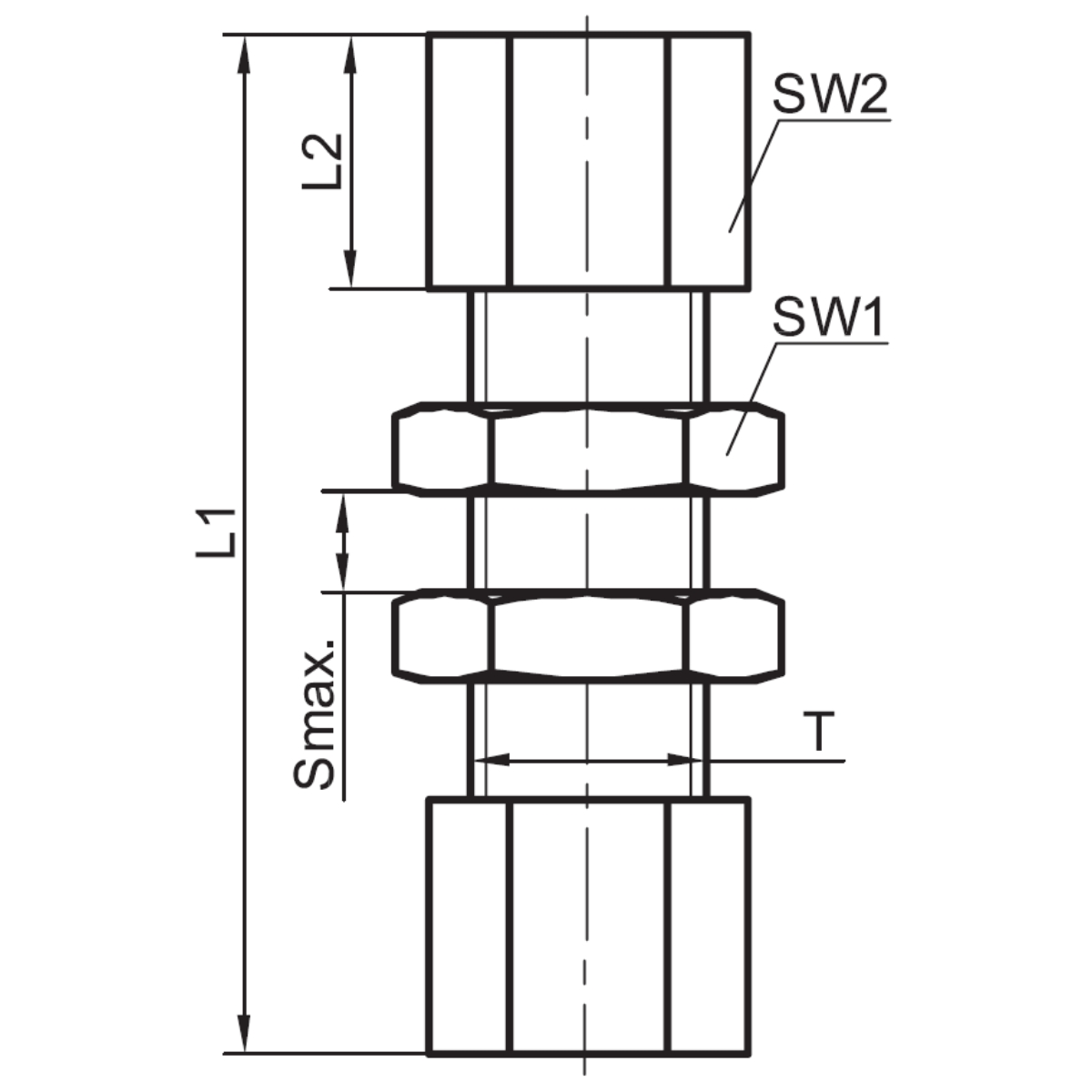

Złączka skręcana grodziowa prosta M10×1 do przewodu 8/6, ciśnienie 10 bar, niebieski / POM /. W doborze podstawowe znaczenie mają średnica zewnętrzna przewodu 8 mm, średnica wewnętrzna 6 mm. Opis producenta uzupełnia tę charakterystykę: Przyłączka gradziowa - niebieska. Specyfikacja wykonania zawiera następujące wartości: średnica wewnętrzna przewodu a – 6 mm; średnica zewnętrzna przewodu a – 8 mm; seria – 80.0235; średnica wewnętrzna przewodu b – 6 mm; średnica zewnętrzna przewodu b – 8 mm; kształt – łącznik grodziowy. Wymiary oznaczone na rysunku producenta: T – M12; średnica Dz – 8 mm; średnica Dw – 6 mm; L1 – 52 mm; L2 – 13 mm; Smax – 8 mm; SW1 – 17 mm; SW2 – 14 mm. Kształt wykonania określa kierunek wyprowadzenia przewodu i powinien być dopasowany do dostępnej przestrzeni bez wymuszania ostrego zagięcia instalacji. Złączka służy do wykonania uporządkowanego połączenia w obwodzie sprężonego powietrza, pod warunkiem zgodności obu stron z wymiarami podanymi dla tej wersji. To wykonanie można zastosować do tworzenia oraz przebudowy połączeń, o ile kształt korpusu pozwala na prawidłowe poprowadzenie przewodu. Nie wolno mieszać elementów dobranych według różnych zestawów wymiarów, ponieważ podobny wygląd nie gwarantuje zgodności połączenia. Wymiar przewodu i rodzaj gwintu powinno się potwierdzić oddzielnie, ponieważ zgodność tylko jednej strony nie zapewnia zgodnego z założeniami zestawienia całego połączenia. Każdą zmianę sposobu wykorzystania elementu powinno się ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przed podjęciem decyzji warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Połączenie trzeba zmontować na czystych powierzchniach, a następnie sprawdzić jego szczelność przy stopniowym podaniu ciśnienia. Przewód należy prowadzić bez skręcenia i bez stałego naprężenia przy gnieździe, zachowując promień gięcia odpowiedni dla jego konstrukcji. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę pracy w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Nie należy wykorzystywać złączki do podtrzymywania przewodu i innych elementów, aby nie przenosić stałych sił na strefę uszczelnienia. W eksploatacji powinno się kontrolować okolice przyłącza pod kątem wysunięcia przewodu, przetarć, pęknięć i śladów wycieku. Przed przystąpieniem do naprawy powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Podczas przeglądu należy ocenić stan powierzchni połączonych, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części.
