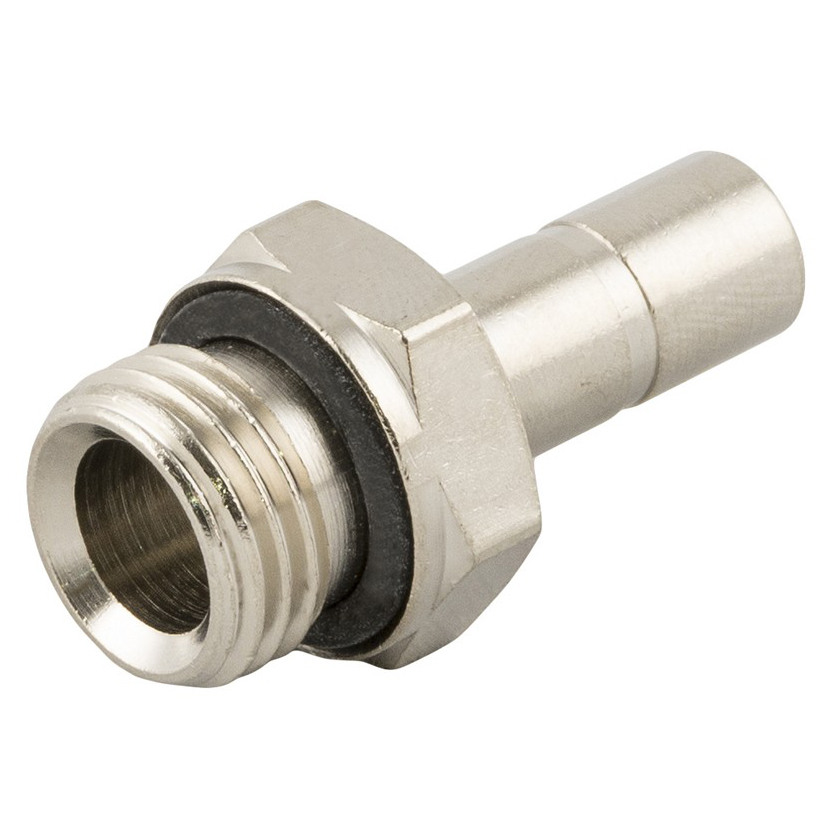

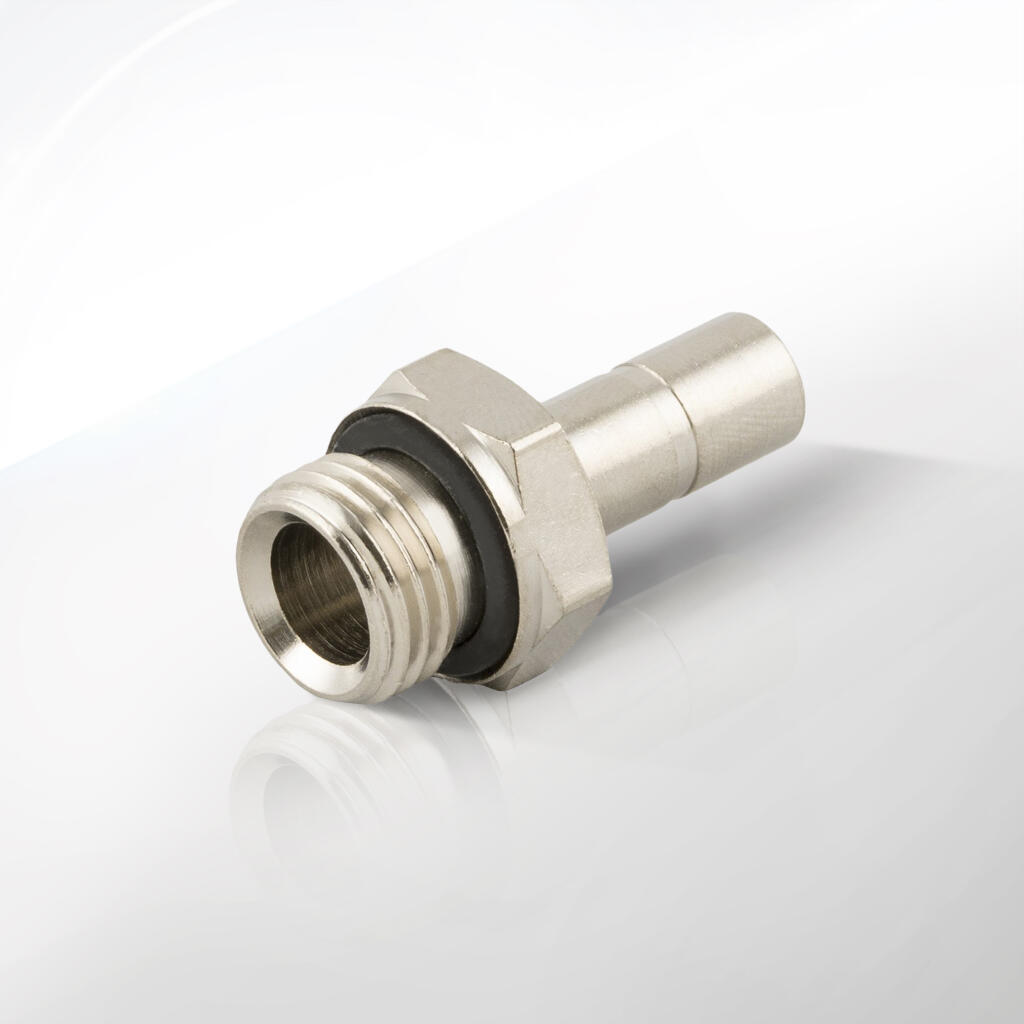

Adaptery do złączek wtykowych z gwint zewnętrznym typ 80.0050.14

Adaptery do złączek wtykowych z gwintem zewnętrznym to ważny element kategorii „Łączniki rur i przewodów \ Złączki pneumatyczne wtykowe \ Złączki wtykowe mosiądz niklowany \ SERIA 50000”. Marka CPP PREMA oferuje te adaptery jako solidne, niezawodne i profesjonalnie zaprojektowane produkty do zastosowań pneumatycznych. Adapter stanowi swoiste „przejście” lub „łącznik pośredni” między różnymi gwintami zewnętrznymi a wtykową częścią, w którą wsuwa się przewód z tworzywa sztucznego.

Adaptery serii 50000 są wykonane z mosiądzu pokrytego warstwą niklu. Mosiądz stanowi trzon konstrukcji, zapewniając wytrzymałość i odporność na uszkodzenia mechaniczne, a dodatkowa warstwa niklu chroni przed korozją oraz ułatwia utrzymanie produktu w czystości. Dzięki temu elementy zachowują trwałość w różnych warunkach środowiskowych – zarówno w warsztatach, jak i w zaawansowanych liniach produkcyjnych. Proces galwanizacji (niklowania) ma istotne znaczenie w kontekście długotrwałej eksploatacji, ponieważ chroni mosiądz przed niekorzystnym działaniem wilgoci, mgły olejowej czy innych substancji występujących w systemach pneumatycznych.

Adaptery do złączek wtykowych z gwintem zewnętrznym pozwalają na wygodne i szybkie łączenie lub rozdzielanie przewodów w układach pneumatycznych. Mają specjalnie zaprojektowane gniazdo wtykowe, do którego wprowadza się wąż z tworzywa sztucznego o odpowiedniej średnicy zewnętrznej (najczęściej od 4 mm do 12 mm, zależnie od konkretnego modelu). Mechanizm zaciskowy wewnątrz adaptera, złożony z pierścienia sprężystego i uszczelki wargowej, gwarantuje szczelność oraz pewne utrzymanie przewodu pod ciśnieniem sięgającym kilkunastu bar. Aby wyjąć przewód, wystarczy nacisnąć plastikowy pierścień zwalniający i delikatnie wyciągnąć wąż, co umożliwia szybkie zmiany w konfiguracji instalacji.

Gwint zewnętrzny w adapterach CPP PREMA to często spotykany w pneumatyce gwint typu G (BSPP) lub R (BSPT) w rozmiarach od M5, G1/8, G1/4, G3/8 aż po G1/2. Dzięki temu adapter łatwo wpasowuje się w większość standardów przemysłowych, co przekłada się na uniwersalność i szerokie zastosowanie. Oczywiście dobór właściwego rozmiaru gwintu i średnicy przewodu należy do użytkownika, który musi wziąć pod uwagę wymagania przepływowe, ciśnieniowe i konstrukcyjne w swojej instalacji.

Każdy adapter serii 50000 jest projektowany pod kątem łatwego montażu. W miejscach trudnodostępnych kluczowe znaczenie ma możliwość wkręcenia za pomocą sześciokątnego łba lub przy zastosowaniu klucza płaskiego. Rozmiar klucza (SW) jest zwykle podany w dokumentacji technicznej, co pozwala na właściwe dobranie narzędzi. Dla dodatkowego uszczelnienia na gwincie bywa stosowana taśma teflonowa (PTFE) lub pasta uszczelniająca, zwłaszcza jeśli adapter ma być wkręcany w gwint walcowy BSPP, który wymaga zewnętrznego materiału uszczelniającego przy wysokich ciśnieniach.

W praktyce adaptery CPP PREMA znajdują zastosowanie w wielu branżach. Mogą współpracować z różnorodnymi urządzeniami, w tym z siłownikami, zaworami, rozdzielaczami, narzędziami pneumatycznymi czy systemami sterowania w nowoczesnej automatyce. Wszędzie tam, gdzie liczy się stabilność połączenia, pewna szczelność i szybkie wpinanie lub wypinanie przewodów, adaptery z gwintem zewnętrznym stanowią podstawę elastycznej i bezpiecznej instalacji.

Na uwagę zasługuje też design oparty na przetestowanych rozwiązaniach konstrukcyjnych. Konstruktorzy serii 50000 uwzględnili łatwość produkcji i powtarzalność wymiarową. To powoduje, że gotowy produkt jest nie tylko spójny pod względem jakości, ale również kompatybilny z innymi złączkami i akcesoriami z oferty CPP PREMA. Klient ma więc pewność, że kompletując kolejne elementy (złączki proste, kątowe, trójniki, adaptery i redukcje), otrzymuje ujednolicone parametry i wysoką kulturę pracy całego systemu.

Adaptery do złączek wtykowych z gwintem zewnętrznym pełnią kluczową rolę w każdej instalacji pneumatycznej, w której priorytetem są łatwość i szybkość montażu. Ich konstrukcja, uwzględniająca z jednej strony wtykowe gniazdo dla przewodu z tworzywa sztucznego, a z drugiej – gwint zewnętrzny do wkręcenia w urządzenie bądź inny element systemu, sprawia, że mogą być stosowane w nieprzebranej liczbie aplikacji. Poniżej przedstawiono najpopularniejsze dziedziny i miejsca, w których adaptery stają się niezastąpione:

1. Automatyka przemysłowa
   W układach automatyki, gdzie siłowniki i zawory pneumatyczne sterują różnymi procesami produkcyjnymi, adaptery z gwintem zewnętrznym są nieodzowne. Ułatwiają wpięcie węży prowadzących sprężone powietrze do konkretnych miejsc, a jednocześnie umożliwiają szybkie przepięcia lub rozbudowę instalacji. W halach produkcyjnych, w których liczy się każda sekunda przestoju, złączki wtykowe z adapterami zapewniają minimalizację czasu potrzebnego na konserwacje czy modyfikacje linii.

2. Przemysł spożywczy i farmaceutyczny
   W sektorach, gdzie wymagana jest duża higiena i odporność na częste czyszczenie (np. mycie ciśnieniowe), adaptery z mosiądzu niklowanego sprawdzają się świetnie. Niklowana powierzchnia jest prosta w utrzymaniu, a konstrukcja wtykowa pozwala łatwo odłączyć przewody w celu ich wymiany lub przeprowadzenia dezynfekcji. W strefach pakowania żywności, rozlewania płynów, ważenia i dozowania, szybka wymiana komponentów instalacji ma kluczowe znaczenie dla zachowania ciągłości procesu i jakości produktu końcowego.

3. Warsztaty i serwisy
   Adaptery do złączek wtykowych są nieocenione w warsztatach samochodowych, serwisach sprzętu AGD czy punktach naprawy maszyn. Każdorazowa potrzeba podłączenia kompresora bądź narzędzia pneumatycznego może być realizowana za pomocą systemu wtykowego. Gwint zewnętrzny adaptera mocuje się np. do zbiornika sprężonego powietrza lub szybkozłącza bazowego, a wtykowy koniec służy do błyskawicznego podpięcia węża. Takie rozwiązanie usprawnia też przechowywanie i zarządzanie przewodami, gdyż można je szybko odwiesić, bez konieczności żmudnego odkręcania.

4. Linie montażowe i taśmowe
   W bardziej rozbudowanych liniach technologicznych adaptery z gwintem zewnętrznym służą do prowadzenia poszczególnych odcinków przewodów w sposób zorganizowany i elastyczny. Można je zamontować na rozdzielaczach czy kolektorach powietrznych, a następnie rozprowadzić węże do zlokalizowanych niżej lub wyżej siłowników. Taka modułowa budowa instalacji sprawia, że każda zmiana w procesie (dodanie nowej gałęzi, przesunięcie manipulatora itp.) nie wymaga gruntownej przebudowy wszystkich przewodów.

5. Systemy transportu i pakowania
   W fabrykach i magazynach, gdzie stosuje się przenośniki rolkowe czy taśmowe, często wykorzystuje się popychacze i zatrzymywacze pneumatyczne. Adaptery z gwintem zewnętrznym łączą wtedy przewody z zaworami i napędami siłowników w punktach decydujących o rozdziale towarów czy o zatrzymaniu paczek w odpowiedniej sekcji linii. Szybkozłączna natura tych elementów skraca czas, jaki trzeba poświęcić na przezbrojenie linii pod inny typ produktu.

6. Układy chłodzenia i chłodnicze
   Choć głównym medium pracy w adapterach z gwintem zewnętrznym jest sprężone powietrze, pewne ich warianty mogą być użyte w obiegu płynów chłodniczych lub mgły olejowej. Trzeba wtedy zadbać, by uszczelnienia (NBR lub FKM) były kompatybilne z danym płynem. W aplikacjach chłodniczych liczy się zwłaszcza niezawodność i szczelność, by uniknąć wycieków kosztownych lub szkodliwych substancji.

7. Procesy w branży chemicznej
   Jeśli medium nie wywołuje reakcji chemicznej z mosiądzem ani niklem, adaptery wtykowe z gwintem zewnętrznym sprawdzają się również w laboratoriach czy zakładach chemicznych. Niekiedy wystarczy je zastosować w liniach przesyłu gazów obojętnych (azot, dwutlenek węgla), co ułatwia szybkie podpinanie i wypinanie przewodów z aparatury badawczej.

8. Budownictwo i inżynieria
   Na placach budowy można spotkać przeróżne systemy zasilania sprężonym powietrzem (np. do rusztowań, pistoletów do gwoździ czy piaskarek). Adaptery z gwintem zewnętrznym – masywne, odporne na uszkodzenia mechaniczne – są niezastąpione tam, gdzie sprzęt narażony jest na uderzenia i pył. Złącza wtykowe dają szansę na szybkie przepięcia, niezbędne w dynamicznym środowisku budowlanym.

9. Domowe i hobbystyczne rozwiązania
   Choć seria 50000 to w głównej mierze produkty profesjonalne, majsterkowicze także chętnie korzystają z adapterów wtykowych do zasilania aerografów, niewielkich kompresorów czy urządzeń ogrodniczych (np. spryskiwaczy zasilanych sprężonym powietrzem). Łatwość montażu i szeroka dostępność gwintów ułatwia tworzenie półprofesjonalnych stanowisk pracy w garażach i przydomowych warsztatach.

10. Przyszłe zastosowania i trendy
    Wraz z rosnącym zainteresowaniem automatyzacją i robotyzacją, adaptery do złączek wtykowych z gwintem zewnętrznym będą jeszcze częściej wykorzystywane. Inteligentne linie produkcyjne, które samodzielnie przełączają trasy przesyłu powietrza między różnymi modułami, wymagają niezawodnych i elastycznych połączeń. Złączki wtykowe stwarzają takie możliwości, pozwalając zarządzać systemami sterowania i zasilania w sposób modularyzowany.

Wszystkie powyższe obszary zastosowań łączy wspólna potrzeba: szybkie i szczelne łączenie przewodów pneumatycznych o różnej średnicy z urządzeniami mającymi gwinty zewnętrzne. Adaptery serii 50000 od CPP PREMA wpisują się w ten schemat, dostarczając rozwiązań skalowalnych, trwałych i łatwych w eksploatacji. Czynnikiem decydującym o popularności adapterów wtykowych jest niewątpliwie komfort użytkowania: wpinanie i wypinanie bez konieczności odkręcania za każdym razem daje oszczędność czasu i zasobów.

Znakomitą cechą jest także odporność adapterów na wibracje i dynamiczne obciążenia. Szybkoobrotowe maszyny, linie z wstrząsami czy przemysłowe roboty – wszędzie tam stabilne połączenia pneumatyczne są niezbędne. Ponadto, sama struktura mosiądzu niklowanego daje pewność wysokiej trwałości w codziennym użytkowaniu, nawet w wymagających środowiskach przemysłowych.

Podstawą funkcjonalności i niezawodności adapterów do złączek wtykowych z gwintem zewnętrznym jest ich konstrukcja, oparta na konkretnych parametrach technicznych. Te parametry przesądzają o tym, czy dany adapter spełni wymagania aplikacji, w której ma pracować. Poniżej przedstawiamy kluczowe informacje techniczne, odnoszące się do rodziny produktów z serii 50000 marki CPP PREMA.

1. Rodzaj gwintu zewnętrznego

   • Najczęściej stosuje się gwinty walcowe G (zwane też BSPP) w rozmiarach G1/8, G1/4, G3/8 i G1/2. Bywają też wersje z gwintem stożkowym R (BSPT) oraz metryczne M5.

   • Wybór rodzaju gwintu zależy od urządzenia, w którym adapter jest montowany. Trzeba zawsze sprawdzić zgodność rozmiaru i typu gwintu z gniazdem.

2. Średnica przewodu w sekcji wtykowej

   • Adaptery serii 50000 są kompatybilne z przewodami o różnych średnicach (od 4 mm do 12 mm). Dokładny zakres zależy od konkretnego modelu.

   • Każdy adapter ma oznaczenie, które wskazuje na dopuszczalny rozmiar węża (np. fi 6, fi 8, fi 10, fi 12). Niedopasowanie grozi nieszczelnością albo niewłaściwym trzymaniem.

3. Maksymalne ciśnienie robocze

   • Zazwyczaj wynosi od 10 do 15 bar, choć spotyka się też deklarowane wartości do 16 bar w niektórych wariantach. W przemyśle pneumatycznym jest to standardowy zakres, pozwalający na większość typowych zastosowań.

   • W razie potrzeby pracy w wyższym ciśnieniu należy skonsultować się z producentem lub rozważyć złączki wzmocnione.

4. Zakres temperatur pracy

   • Najczęściej mieści się w granicach od -18°C (lub -10°C) do ok. +70°C. W typowych warunkach przemysłowych to w zupełności wystarcza.

   • W temperaturach ujemnych trzeba zadbać, by w przewodach nie dochodziło do zamarzania wilgoci, co mogłoby uszkodzić uszczelki. Jeśli temperatura robocza przekracza 70°C, należy sprawdzić wytrzymałość tworzywa przewodów oraz stabilność elastomerów (NBR, FKM itp.).

5. Materiały

   • Korpus i gwint: mosiądz OT58 pokryty warstwą niklu.

   • Uszczelki: w większości modeli NBR (kauczuk butadienowo-akrylonitrylowy), choć w sytuacjach specjalistycznych mogą pojawić się odmiany FKM.

   • Pierścień zaciskowy: stal nierdzewna lub stal hartowana, zapewniająca mocne trzymanie przewodu.

6. Sposób uszczelnienia gwintu

   • Dla gwintów walcowych G (BSPP) często używa się taśmy PTFE (teflonowej) lub pasty uszczelniającej. W niektórych przypadkach konstrukcja urządzenia (np. z o-ringiem w gnieździe) umożliwia uszczelnienie czołowe.

   • Gwinty stożkowe R (BSPT) zwykle same się uszczelniają przez dociśnięcie, choć w praktyce i tak często stosuje się taśmę PTFE.

7. Dokładność wykonania

   • Adaptery serii 50000 wytwarzane są na precyzyjnych automatach tokarskich. Dzięki temu wymiary gwintów i gniazd wtykowych są ściśle kontrolowane. Wysoka powtarzalność eliminuje problemy z niedopasowaniem czy nietrzymaniem przewodu.

   • Dodatkowe testy ciśnieniowe i weryfikacja wizualna pozwalają wychwycić ewentualne wady produkcyjne, zanim produkt trafi do użytkownika.

8. Kompatybilność z różnymi mediami

   • Adaptery z założenia przeznaczone są do sprężonego powietrza (oraz obojętnych gazów technicznych), ale przy odpowiednich uszczelnieniach mogą pracować także z cieczami o niewielkiej agresywności chemicznej.

   • Ważne, by medium nie reagowało z mosiądzem i uszczelkami, co mogłoby doprowadzić do korozji lub uszkodzenia komponentów.

9. Obciążenia mechaniczne i wibracje

   • Mosiądz i warstwa niklowa zapewniają dużą wytrzymałość na urazy mechaniczne. Adaptery dobrze znoszą drgania występujące w maszynach, choć w przypadku ekstremalnych wstrząsów warto dodatkowo stabilizować przewody uchwytami.

   • Konstrukcja wtykowa minimalizuje ryzyko poluzowania się przewodu wskutek wibracji – kluczowe jest jednak, by wąż był prosto przycięty i w pełni wsunięty w adapter.

10. Wymiary i waga

• Zależnie od rozmiaru gwintu i średnicy przewodu, długość całkowita adaptera może wahać się od kilkunastu do kilkudziesięciu milimetrów, a waga od kilku do kilkudziesięciu gramów.

• Parametr SW (rozmiar klucza) ułatwia dokręcanie. Często to wartości 9, 11, 13, 17, 19 lub 22 mm, w zależności od średnicy adaptera.

11. Normy i standardy

• Produkty CPP PREMA są zwykle zgodne z normami PN, DIN, ISO w zakresie gwintów i wytrzymałości. Certyfikaty jakości często przyczyniają się do zaufania użytkowników, szczególnie w przemysłowych zastosowaniach krytycznych.

• Informacje o spełnianych normach często można znaleźć w kartach katalogowych lub na stronie producenta.

Przy doborze adapterów do złączek wtykowych z gwintem zewnętrznym należy zwracać uwagę na:

• Ciśnienie i temperaturę roboczą,

• Rodzaj i rozmiar gwintu,

• Średnicę zewnętrzną przewodu,

• Medium (powietrze, gaz, ciecz),

• Wymagania odnośnie bezpieczeństwa i higieny (np. w branży spożywczej).

Materiały, z których wykonuje się adaptery do złączek wtykowych z gwintem zewnętrznym serii 50000, decydują o ich odporności, trwałości i zdolności do pracy w wymagających warunkach. W pneumatyce istotne jest, by łączniki przenosiły ciśnienie bez deformacji czy nieszczelności, a jednocześnie były przystosowane do częstego montażu i demontażu. Oto główne aspekty związane z materiałami stosowanymi w adapterach marki CPP PREMA:

1. Mosiądz (stop OT58)

   • Bazowym materiałem korpusu i gwintu jest mosiądz, czyli stop miedzi i cynku (zwykle w proporcjach ok. 60/40). Taki skład zapewnia dobrą obrabialność, wysoką wytrzymałość i stosunkowo niską masę.

   • Mosiądz znakomicie znosi kontakt z olejami, typowymi w pneumatyce smarami i niezbyt agresywnymi substancjami. Jest też odporny na pękanie w niższych temperaturach.

2. Niklowanie

   • Pokrycie mosiądzu powłoką niklu służy wzmocnieniu odporności korozyjnej i poprawie wyglądu (estetyki) produktu. Niklowana powierzchnia jest gładka, lśniąca i łatwa w czyszczeniu.

   • Proces galwanizacji (niklowania) przeprowadzany jest w ściśle kontrolowanych warunkach, tak by grubość powłoki niklowej była jednakowa i nie zaburzała wymiarów gwintów ani gniazd wtykowych.

3. Uszczelki elastomerowe (NBR, FKM)

   • Wewnątrz adaptera, tam gdzie wsuwa się przewód, umieszcza się uszczelkę wargową (o-ring bądź kształtową), wykonaną z elastomeru (najczęściej NBR). Zapewnia to skuteczną barierę przed wyciekami powietrza.

   • W zależności od wersji i potrzeb, producenci mogą stosować inne elastomery, jak FKM (fluoroelastomer) znany jako Viton, jeśli aplikacja wymaga wyższej odporności na temperatury lub chemikalia.

4. Stal nierdzewna w elementach sprężystych

   • Pierścień zaciskowy, który odpowiada za trzymanie ścianki przewodu, często bywa wykonany ze stali nierdzewnej. Pozwala to na wielokrotne wpinanie i wypinanie węża bez utraty siły zacisku.

   • Sprężystość i odporność na korozję stali nierdzewnej sprawiają, że mechanizm wtykowy pozostaje niezawodny przez długi okres.

5. Tworzywa sztuczne

   • Zewnętrzny pierścień zwalniający (element, który dociskamy przy wyjmowaniu przewodu) zazwyczaj wykonany jest z tworzywa sztucznego typu POM (polioksymetylen) albo PBT. Materiał ten posiada niskie tarcie i dużą wytrzymałość na ścieranie.

   • Dzięki temu praca mechanizmu jest płynna, a nacisk nie powoduje uszkodzenia kołnierza.

6. Metody łączenia materiałów

   • Korpus adaptera stanowi jednolity odlew lub element toczony z pręta mosiężnego, który następnie jest poddawany procesowi galwanizacji.

   • Potem następuje montaż sprężyny, uszczelki, pierścienia zaciskowego i ewentualnie elementów z tworzyw sztucznych. Na końcu każdy egzemplarz przechodzi test kontroli jakości (np. kontrolę ciśnieniową).

7. Wpływ środowiska na materiały

   • Niklowana powłoka mosiądzu chroni adapter przed korozją w środowiskach o normalnej wilgotności, ale w mocno zasolonych czy agresywnych warunkach (np. mgła solna, opary chemiczne) może ulegać stopniowej degradacji.

   • W systemach, gdzie pojawiają się zanieczyszczenia cząsteczkowe czy opiłki metalu, pierścień sprężysty i uszczelka mogą się zużywać szybciej. Dlatego zaleca się stosowanie filtrów w instalacjach sprężonego powietrza i regularne przeglądy.

8. Ekologia i recykling

   • Mosiądz można wielokrotnie przetwarzać, a warstwa niklu nie przekreśla możliwości recyklingu. W perspektywie długoterminowej adaptery, po zakończeniu eksploatacji, mogą zostać przetopione i wykorzystane ponownie.

   • Wieloletnie użytkowanie samych adapterów przekłada się na mniejsze zużycie surowców, co ma znaczenie w kontekście zrównoważonego rozwoju.

9. Dlaczego mosiądz?

   • Mosiądz jest odporny na pęknięcia w typowych warunkach przemysłowych, a jego obróbka zapewnia precyzyjne wykonanie gwintów.

   • Jest materiałem stabilnym chemicznie w kontakcie z neutralnymi gazami i większością olejów, co idealnie pasuje do pneumatyki.

   • Ma optymalną twardość: nie jest zbyt miękki (jak aluminium), nie jest też tak trudny w obróbce jak stal nierdzewna.

10. Wpływ materiałów na bezpieczeństwo

• Stosowanie sprawdzonych elastomerów, które nie pękają w wyższym ciśnieniu, przeciwdziała ryzyku nieszczelności.

• Galwanizacja niklem ogranicza powstawanie drobnych wżerów czy mikrouszkodzeń, co podnosi wytrzymałość połączeń na zmęczenie materiału.

Montaż adapterów do złączek wtykowych z gwintem zewnętrznym przebiega szybko i bezproblemowo, jeśli postępujemy zgodnie z kilkoma prostymi zasadami. Poniższa instrukcja stanowi zbiór najlepszych praktyk, które pozwolą cieszyć się szczelnym i trwałym połączeniem w instalacji pneumatycznej.

1. Przygotowanie narzędzi i materiałów

   • Wybierz właściwe adaptery w oparciu o gwint zewnętrzny (np. G1/4, G1/8, M5) oraz średnicę przewodu (np. fi 6, fi 8).

   • Zaopatrz się w klucze płaskie (oczkowe), dostosowane do rozmiaru sześciokąta (SW) danej złączki.

   • Przygotuj nożyce lub obcinaki do węży pneumatycznych i ewentualnie taśmę teflonową (PTFE) bądź pastę uszczelniającą.

2. Sprawdzenie gwintu i gniazda

   • Upewnij się, że rozmiar gwintu adaptera odpowiada otworowi gwintowanemu w urządzeniu (np. w siłowniku, zaworze).

   • Jeśli gwint w urządzeniu jest stożkowy (R), a adapter ma gwint walcowy (G), konieczne jest zastosowanie właściwego sposobu uszczelnienia – np. taśmą PTFE.

   • W przypadku wątpliwości zmierz faktyczną średnicę i skok gwintu za pomocą sprawdzianu lub katalogu producenta.

3. Przygotowanie przewodu

   • Zmierz potrzebną długość węża z tworzywa sztucznego i utnij go pod kątem prostym.

   • Unikaj skośnych cięć i zagnieceń krawędzi, bo mogą prowadzić do wycieków w miejscu uszczelnienia.

   • Upewnij się, że wąż jest wolny od zanieczyszczeń wewnątrz (opiłki, kurz).

4. Nakładanie taśmy uszczelniającej (jeśli wymagane)

   • Jeśli gwint adaptera wymaga dodatkowego uszczelnienia (np. G1/4 do gniazda walcowego bez o-ringu), owiń gwint kilkoma zwojami taśmy PTFE. Zrób to w kierunku zgodnym z wkręcaniem.

   • Zostaw pierwszy zwój (najbliższy krawędzi gwintu) wolny od taśmy, by uniknąć zanieczyszczenia wnętrza instalacji skrawkami teflonu.

5. Wkręcanie adaptera

   • Wprowadź adapter w gwintowane gniazdo. Zacznij ręcznie, by uniknąć krzywego wkręcenia.

   • Po wyczuciu oporu sięgnij po klucz o właściwym rozmiarze (SW). Dokręcaj z wyczuciem; zbyt duża siła może uszkodzić gwint lub korpus adaptera.

   • Jeżeli dysponujesz kluczem dynamometrycznym, skorzystaj z tabeli momentów dokręcania (typowo 8–12 Nm dla G1/8, 12–18 Nm dla G1/4 itp.).

6. Montaż przewodu w adapterze

   • Wciśnij prostopadle przycięty wąż w otwór adaptera, aż wyczujesz wyraźny opór. Mechanizm sprężynowy chwyci ściankę przewodu, a uszczelka wargowa zapewni szczelność.

   • Delikatnie pociągnij wstecz wąż, by upewnić się, że jest pewnie zakotwiczony. Jeżeli przewód wysuwa się bez oporu, to znak, że nie jest dociśnięty do końca lub jest nieodpowiedniej średnicy.

7. Sprawdzenie szczelności

   • Po zmontowaniu zasil system powietrzem o niskim ciśnieniu i stopniowo je zwiększaj.

   • Nasłuchuj ewentualnych syków lub użyj płynu do wykrywania nieszczelności (woda z mydłem), by sprawdzić, czy nie tworzą się pęcherzyki.

   • W razie wycieku dokręć adapter odrobinę mocniej lub wymień taśmę PTFE. Sprawdź też, czy wąż jest wciśnięty do oporu.

8. Demontaż i zmiany w instalacji

   • Aby wyjąć przewód, ściśnij zewnętrzny kołnierz (pierścień zwalniający) w adapterze i jednocześnie wyciągnij wąż.

   • Jeśli trzeba zmienić położenie adaptera, wyłącz dopływ powietrza i spuść ciśnienie z instalacji. Następnie odkręć złączkę kluczem. W razie powtórnego montażu może być konieczne nałożenie nowej warstwy taśmy PTFE (jeśli wcześniej była używana).

9. Błędy, których należy unikać

   • Zbyt mocne dokręcanie: grozi uszkodzeniem gwintu w urządzeniu albo w samym adapterze.

   • Zbyt luźne dokręcanie: może powodować mikrowyciek, niezauważalny na pierwszy rzut oka, a w konsekwencji stratę ciśnienia i wyższe koszty eksploatacji.

   • Nieprawidłowa średnica przewodu: wąż mniejszy lub większy niż wymagana średnica nominalna nie zapewni dobrego uszczelnienia.

   • Brudny lub wystrzępiony koniec przewodu: pozornie niewielki detal, ale wpływa na szczelność i żywotność uszczelki w adapterze.

10. Konserwacja

• Adaptery z reguły nie wymagają specjalnej konserwacji. Wystarczy okresowo sprawdzać szczelność i czy nie występują uszkodzenia mechaniczne.

• W środowiskach intensywnie zapylonych lub zanieczyszczonych olejem przydatne jest oczyszczanie zewnętrznej części adaptera i pierścienia zwalniającego.

• Jeśli zauważysz ślady korozji, uszkodzenia gwintu albo intensywne zużycie uszczelki, rozważ wymianę adaptera na nowy.

Poniżej zebrano najczęściej zadawane pytania związane z adapterami do złączek wtykowych z gwintem zewnętrznym. Odpowiedzi opierają się na praktyce użytkowników, doświadczeniach monterów i danych producenta (CPP PREMA).

1. Czy adapter i złączka wtykowa to to samo?
   Nie do końca. Adapter to rodzaj przyłączki, która z jednej strony ma gwint zewnętrzny, a z drugiej – gniazdo wtykowe do przewodu. Złączka wtykowa może przybierać różne formy (np. prosta, kątowa), ale adapter najczęściej służy do „przejścia” pomiędzy gwintem a wężem.

2. Jak dobrać średnicę przewodu do danego adaptera?
   Trzeba sprawdzić oznaczenie w katalogu lub na korpusie adaptera. Jeśli wskazuje fi 6, to przewód powinien mieć 6 mm średnicy zewnętrznej. Niedopasowany wąż spowoduje nieszczelność lub uszkodzenie uszczelki.

3. Czy mogę użyć tych adapterów przy ciśnieniu przekraczającym 15 bar?
   Producent deklaruje zwykle maksymalnie 10–15 bar. Wyższe wartości nie są zalecane, bo mogą prowadzić do awarii. Jeśli aplikacja wymaga większego ciśnienia, warto szukać specjalnych złączy o wyższej klasie wytrzymałości.

4. Czy adaptery z mosiądzu niklowanego korodują w wilgotnym środowisku?
   Warstwa niklu chroni przed korozją w standardowym zakresie. W bardzo agresywnych środowiskach (wysoka wilgotność, słona woda, chemikalia) okres eksploatacji może się skrócić. Wówczas warto sprawdzić wersje ze stali nierdzewnej (o ile istnieją) lub zadbać o dodatkową ochronę.

5. Jak często trzeba wymieniać uszczelkę wargową?
   Jeśli instalacja jest poprawnie skonfigurowana, a przewody nie są wkładane i wyjmowane bardzo często, uszczelka wytrzyma wiele lat. Przy intensywnej eksploatacji lub niewłaściwym docinaniu węża może dojść do przyspieszonego zużycia. Objawem jest wyciek powietrza wokół końcówki przewodu.

6. Czy adapter można obrócić po wkręceniu, by zmienić kąt węża?
   Adaptery proste nie oferują funkcji obrotu po dokręceniu, w przeciwieństwie np. do „BANJO”. Jeśli chcesz zmienić orientację, trzeba zwykle poluzować gwint i wkręcić od nowa, co może wymagać odprowadzenia ciśnienia z instalacji.

7. Czy konieczne jest stosowanie pasty uszczelniającej, jeśli mam taśmę teflonową?
   Zwykle wystarczy jedno z tych rozwiązań. Taśma PTFE jest najczęściej używana, ale w niektórych branżach preferuje się pasty lub lakiery uszczelniające. Wybór zależy od indywidualnych preferencji i zaleceń producenta.

8. Dlaczego w niektórych miejscach wciąż odnotowuję drobne wycieki powietrza?
   Przyczyną mogą być mikrouszkodzenia gwintu, niewłaściwy moment dokręcania, krzywo przycięty wąż bądź uszkodzenie/uszczerbienie uszczelki wargowej. Należy sprawdzić wszystkie te aspekty krok po kroku.

9. Czy mogę skracać adaptery lub rozwiercać ich przeloty, żeby zwiększyć przepływ?
   Zdecydowanie nie jest to zalecane. Modyfikacja wymiarów adaptera grozi utratą gwarancji, a przede wszystkim stwarza ryzyko nieszczelności i pęknięcia elementu. Adaptery powinny być używane w stanie fabrycznym.

10. Jaką średnicę wewnętrzną ma część wtykowa adaptera?
    Wnętrze projektuje się tak, by zmieścić przewód i uszczelkę. Dokładna wartość zależy od nominalnej średnicy węża (np. fi 6 wąż ma inną ściankę niż fi 12). Producent podaje raczej zewnętrzne wartości, bo to one są krytyczne przy montażu.

11. Czy mogę używać adapterów do przesyłu wody lub innej cieczy?
    W wielu przypadkach tak, pod warunkiem że ciecz nie reaguje z mosiądzem i niklem. Trzeba jednak pamiętać, że system wtykowy zaprojektowano głównie do sprężonego powietrza. Przy cieczy ciśnienie dynamiczne (szczególnie przy uderzeniach hydraulicznych) może być wyższe i prowadzić do szybszego zużycia uszczelki.

12. Czy w instalacji próżniowej adaptery będą działać poprawnie?
    Zazwyczaj tak, do pewnego zakresu podciśnienia (np. -0,9 bar). Uszczelka wargowa może utrzymać przewód nawet przy pewnym podciśnieniu. Zawsze jednak trzeba zweryfikować, czy producent nie wprowadził ograniczeń w tym zakresie.

13. Jak często sprawdzać szczelność układu z adapterami?
    Częstotliwość przeglądów zależy od intensywności użytkowania. W liniach produkcyjnych zwykle robi się to co kilka tygodni lub miesięcy. Dobrym nawykiem jest kontrola szczelności przy każdej modyfikacji czy konserwacji maszyny.

14. Co z zagadnieniem ładunków elektrostatycznych?
    W typowych zastosowaniach pneumatycznych nie stanowi to problemu. Jednak w strefach zagrożonych wybuchem (ATEX) lub przy bardzo wrażliwej elektronice mogą obowiązywać inne normy i rozwiązania, w tym specjalne przewody antystatyczne lub złączki o zwiększonej przewodności elektrycznej.

15. Czy trzeba używać klucza dynamometrycznego?
    Nie jest to obowiązkowe, ale zalecane w profesjonalnych aplikacjach. Zbyt duży moment dokręcania może uszkodzić gwint, a zbyt mały – powodować mikrowyciek. Klucz dynamometryczny pomaga zachować równowagę.

16. Jak rozpoznać, że uszczelka w adapterze jest zużyta?
    Zwykle występują trudności w trzymaniu przewodu lub pojawia się wyciek tuż przy krawędzi wtyku. Można zauważyć drobne pęknięcia na samym elastomerze lub deformacje. Jeśli dojdzie do takiej sytuacji, wymiana całego adaptera bywa najprostszym i najpewniejszym rozwiązaniem.

17. Dlaczego adapter bywa nazywany czasem „przyłączką” albo „redukcją”?
    W nomenklaturze branżowej terminy te używane są zamiennie bądź różnią się w zależności od kraju i standardów firmy. Adapter z definicji służy do „adaptacji” jednego typu połączenia do innego, a przyłączka – do „przyłączenia” przewodu. Gdy zmienia się rozmiar czy typ gwintu, czasem mówi się też o redukcji.

18. Czy do montażu wystarczy siła rąk bez klucza?
    W niskociśnieniowych, hobbystycznych zastosowaniach bywa to możliwe, ale w przemyśle zwykle trzeba użyć klucza, żeby osiągnąć właściwą szczelność i nie narazić się na wycieki przy 6–10 barach ciśnienia.

19. Jakie są główne zalety systemu wtykowego nad tradycyjnym skręcanym?
    System wtykowy pozwala na ekspresowy montaż i demontaż przewodu bez użycia narzędzi. Ma mniej punktów podatnych na wycieki (brak konieczności dociskania obejm). Jest też zdecydowanie wygodniejszy, co skraca czasy przestoju w zakładach.

20. Jak rozpoznać oryginalne produkty CPP PREMA?
    Zwykle posiadają wyraźne oznaczenia na korpusie (logo, seria, rozmiar). W razie wątpliwości warto kupować u autoryzowanych dystrybutorów, co gwarantuje dostęp do pełnej dokumentacji i wsparcia technicznego.
