SERIA 50000

Seria 50000 reprezentuje esencję innowacyjności i niezawodności w zakresie armatury przemysłowej. Została stworzona przez firmę z ponad czterdziestoletnim doświadczeniem, która nieprzerwanie dąży do doskonalenia swoich rozwiązań. W efekcie powstały produkty, które łączą w sobie maksymalną efektywność, łatwość użytkowania i odporność na wymagające warunki pracy. W szczególności kategoria „Łączniki rur i przewodów\Złączki pneumatyczne wtykowe\Złączki wtykowe mosiądz niklowany\SERIA 50000” obejmuje różnorodne modele złączek i adapterów, umożliwiających konfigurowanie instalacji pneumatycznych w sposób szybki, bezpieczny i szczelny.

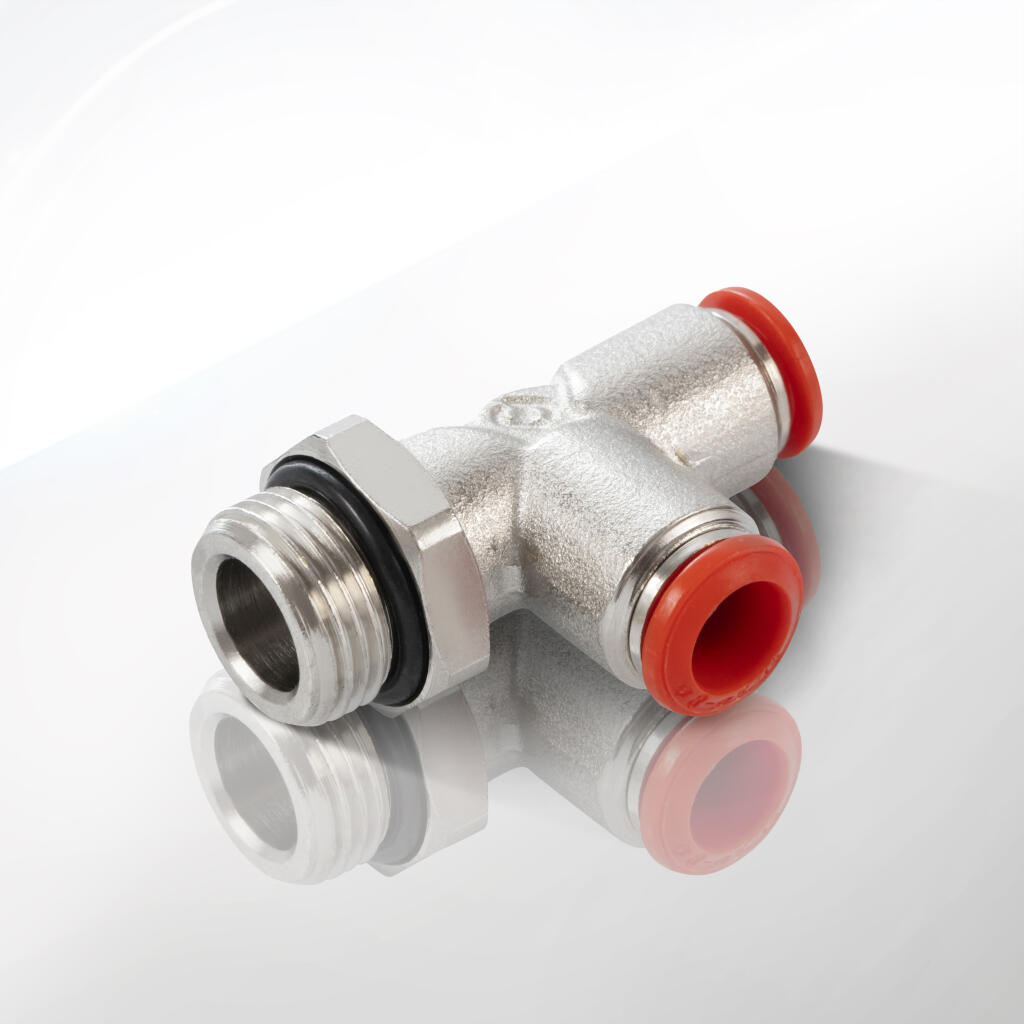

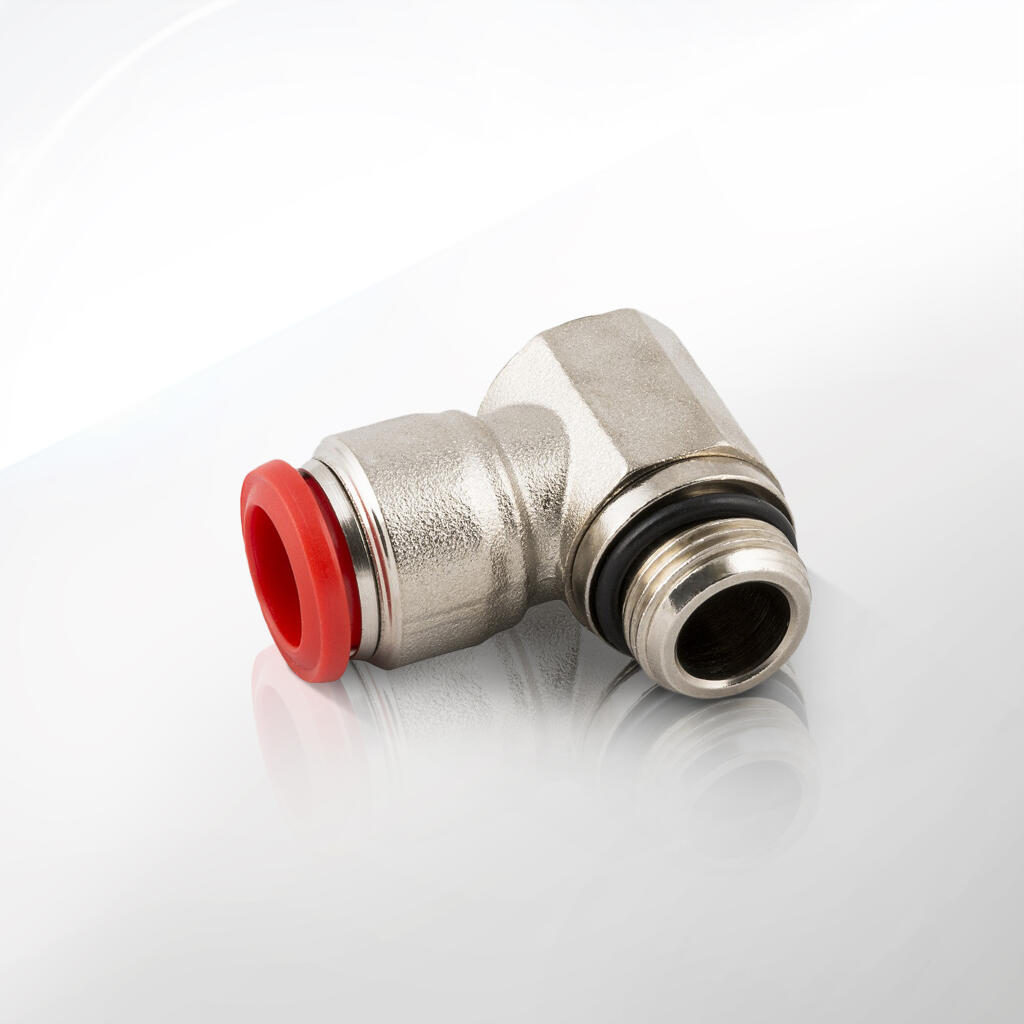

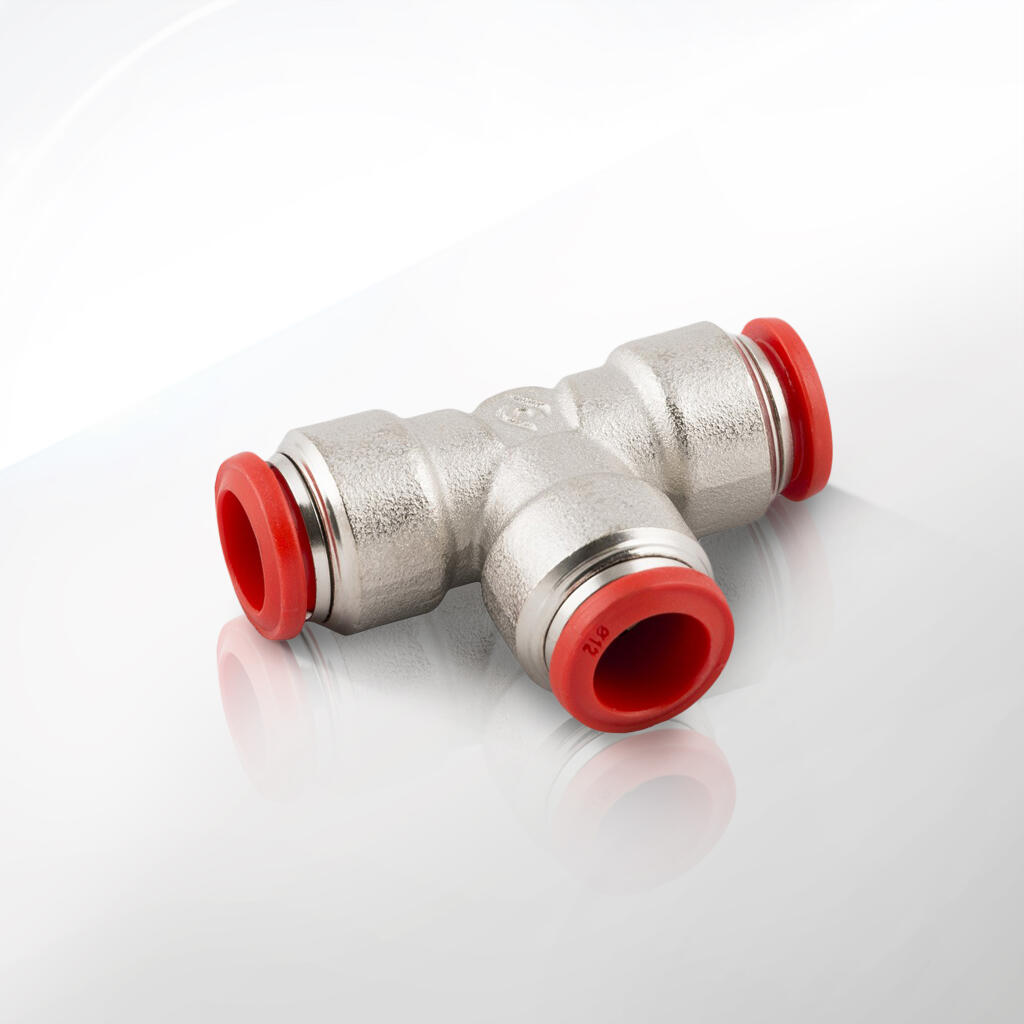

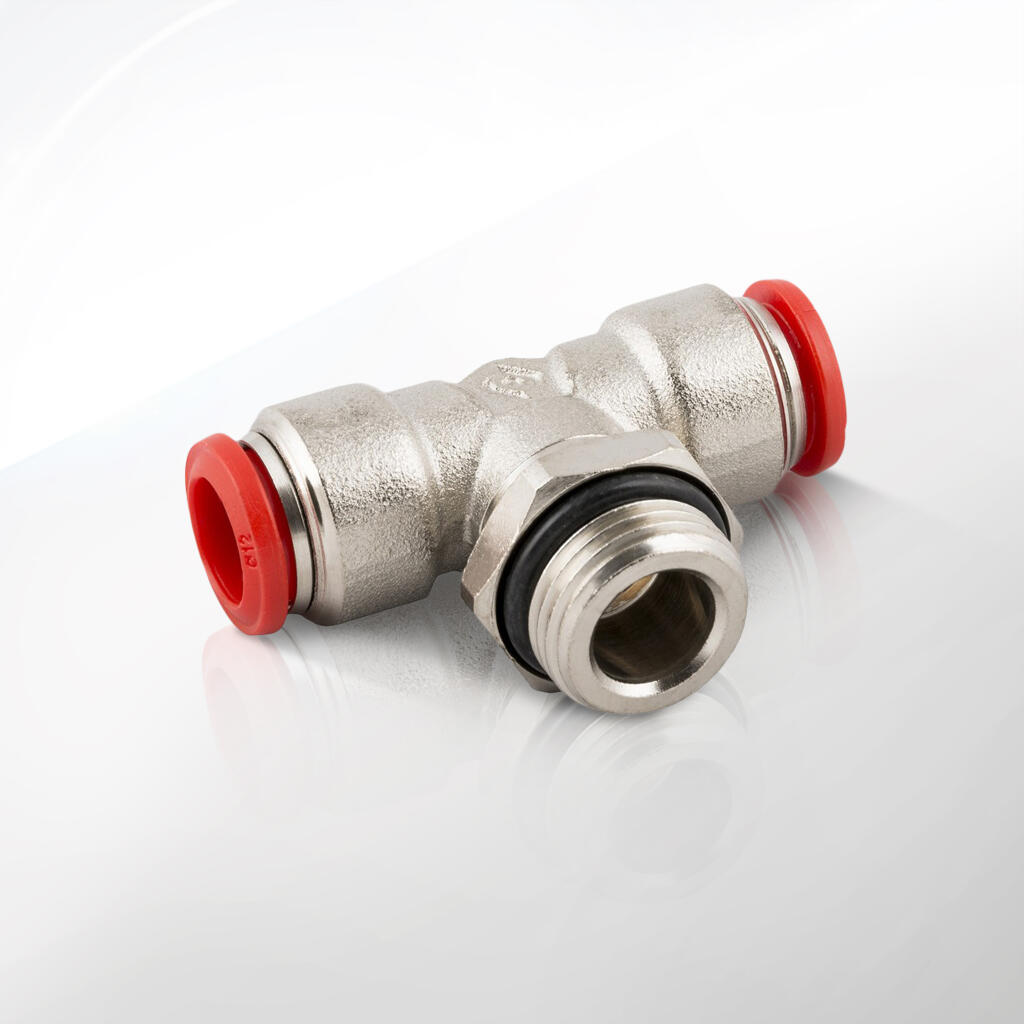

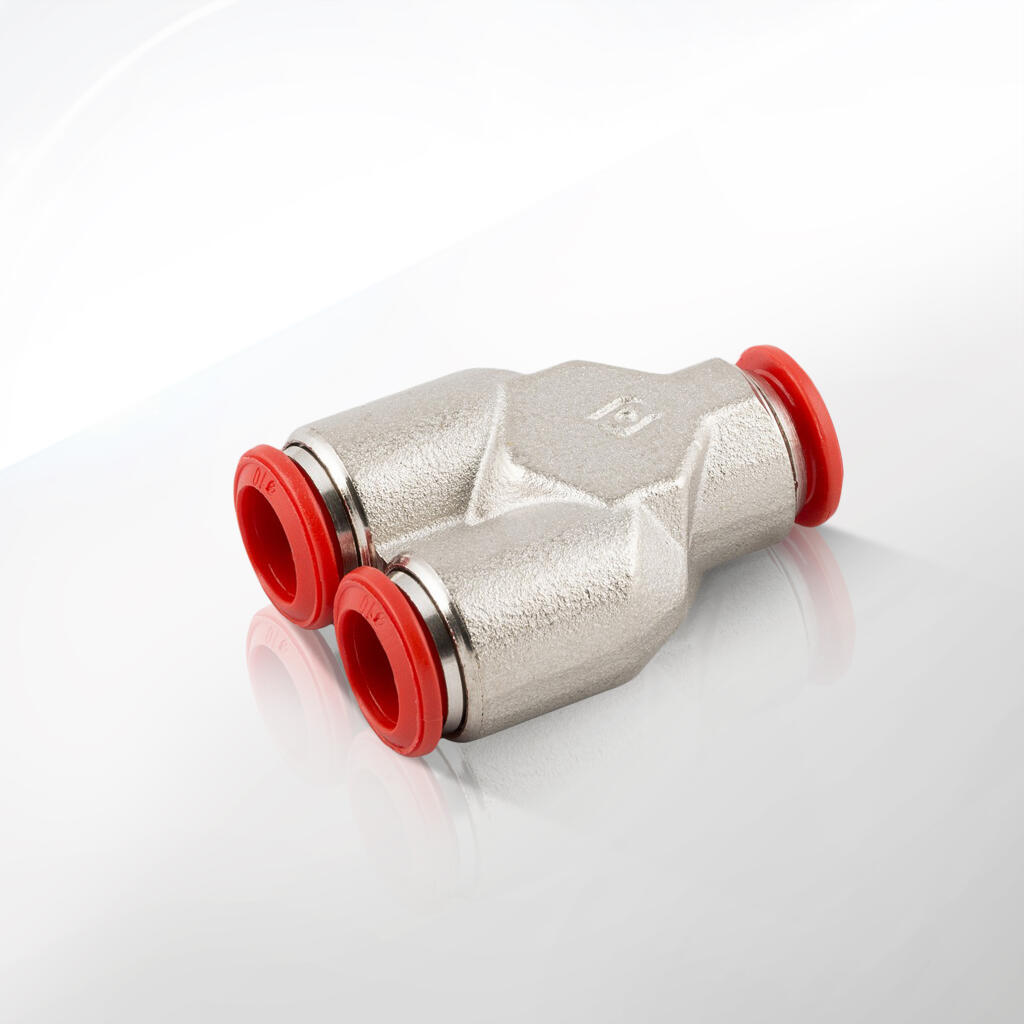

W skład tej serii wchodzą m.in. złączki proste, kątowe, trójniki, króćce, łączniki redukcyjne czy adaptery. Ich konstrukcja bazuje na mosiądzu niklowanym wysokiej jakości, dzięki czemu zapewniają trwałe połączenia w miejscach narażonych na intensywne użytkowanie, drgania czy zmienne temperatury. Wykorzystanie mosiądzu niklowanego bezpośrednio przekłada się na żywotność produktu, ponieważ nikiel tworzy warstwę ochronną, ograniczając ryzyko korozji i wynikających z niej nieszczelności. Producent przykłada ogromną wagę do precyzji wykonania, co skutkuje stabilnymi parametrami pracy nawet w układach obciążonych wysokim ciśnieniem.

Wszystkie elementy serii 50000 powstają z myślą o wieloletniej eksploatacji. Z uwagi na rozwój technologii wytwarzania, producent stale wprowadza ulepszenia w zakresie geometrii gniazd, uszczelek czy konstrukcji korpusów. Dzięki temu produkty te wytrzymują ekstremalne temperatury, wysokie ciśnienia i działanie mediów o różnorodnych właściwościach fizykochemicznych. W instalacjach przemysłowych częstą bolączką jest konieczność szybkiej i niezawodnej wymiany lub modyfikacji połączeń. Seria 50000 wychodzi naprzeciw tym potrzebom, oferując intuicyjne systemy typu push-in czy gwintowanego montażu, które można łatwo rozłączyć i złożyć ponownie.

Wspomniany wyżej mosiądz niklowany stanowi klucz do sukcesu serii 50000. Sam mosiądz, jako stop miedzi i cynku, jest powszechnie ceniony za wysoką wytrzymałość mechaniczną i podatność na obróbkę. W procesie niklowania nakłada się na mosiądz powłokę ochronną odporną na korozję i ścieranie, co nadaje elementom srebrzysty połysk oraz dodatkowo wzmacnia ich powierzchnię. Dzięki temu złączki i adaptery z serii 50000 sprawdzają się w środowiskach o podwyższonej wilgotności, w obecności mgły olejowej czy w kontakcie z łagodnymi substancjami chemicznymi, które mogą występować w układach pneumatycznych.

Seria 50000 słynie także z prostoty i bezpieczeństwa montażu. Producent podkreśla, że większość rozwiązań z tej linii nie wymaga użycia specjalistycznych narzędzi ani długotrwałego szkolenia. Wystarczy zapoznać się z podstawowymi zasadami montażu złączek wtykowych, by w szybkim tempie tworzyć szczelne i trwałe połączenia. Tym samym osoby bez dużego doświadczenia w pracach instalacyjnych mogą z powodzeniem wdrożyć omawiane produkty w swoich systemach. W efekcie powstają instalacje cechujące się niskim współczynnikiem wycieków, co wpływa na większą efektywność energetyczną i mniejsze koszty eksploatacyjne.

Dodatkowo, seria 50000 została przetestowana zgodnie z rygorystycznymi normami ISO i DIN. Te standardy określają m.in. wytyczne dotyczące wytrzymałości i bezpieczeństwa użytkowania. Certyfikacja tych produktów stanowi potwierdzenie ich wysokiej jakości i przydatności w najbardziej wymagających instalacjach. Klienci cenią sobie pewność, że sięgają po rozwiązania zgodne z międzynarodowymi normami, zwłaszcza gdy w grę wchodzi bezpieczeństwo pracowników i ciągłość produkcji.

Ważną zaletą oferowanych złączek i adapterów jest możliwość dostosowania do różnych typów przewodów. Znajdują one zastosowanie nie tylko w instalacjach pneumatycznych, ale też w układach hydraulicznych o niższym ciśnieniu, systemach transportu płynów czy w gospodarce wodno-ściekowej. Oczywiście, zawsze należy mieć na uwadze specyfikę medium, temperatury i ciśnienia. Producent zaleca konsultację w przypadku substancji agresywnych chemicznie lub gdy panują szczególnie wymagające warunki środowiskowe.

Warto też podkreślić, że seria 50000 została opracowana pod kątem uniwersalności. Obejmuje ona rozwiązania od małych średnic gwintów i przyłączy, po większe, przeznaczone do transportu większych ilości powietrza czy cieczy. Dzięki temu można przy jej pomocy zbudować kompleksowy układ, w którym każdy odcinek przewodu – niezależnie od średnicy – zostanie dopasowany do jednej linii produktowej. To duże ułatwienie dla działów zaopatrzenia i projektantów, którzy często preferują zaopatrywanie się w elementy od jednego sprawdzonego dostawcy.

Seria 50000 to także atrakcyjny wybór z perspektywy SEO i AEO. Używając słów kluczowych takich jak „złączki pneumatyczne wtykowe”, „mosiądz niklowany” czy „systemy sprężonego powietrza”, producenci, dystrybutorzy i klienci poszukujący informacji o trwałych elementach łączeniowych trafiają łatwo na tę ofertę. Potencjalni klienci z branż automatyki, motoryzacji, chemicznej czy spożywczej mogą szybko zidentyfikować, że mają do czynienia z rozwiązaniami zaprojektowanymi do wysokich ciśnień i trudnych warunków pracy.

Niezaprzeczalnym atutem jest też wszechstronność zastosowań, do której wrócimy w kolejnej sekcji. Dodatkową cechą wyróżniającą jest to, że poszczególne produkty w ramach serii 50000 posiadają modularny charakter. Możliwe jest stosowanie przejściówek, łączników kątowych i innych elementów, tak aby w pełni dopasować instalację do konkretnej linii produkcyjnej, maszyny czy systemu transportu. Rozwiązania takie jak adaptery wtykowe, kolanka obrotowe czy trójniki pozwalają na oszczędność miejsca i skrócenie toru przepływu, co wpływa pozytywnie na parametry przepływu (mniejsze spadki ciśnienia i strat energii).

Złączki i adaptery z serii 50000 od CPP PREMA znajdują bardzo szerokie zastosowanie w różnych sektorach przemysłu oraz w licznych aplikacjach profesjonalnych. Wielu użytkowników wybiera je do zróżnicowanych systemów pneumatycznych, lecz w praktyce równie dobrze sprawdzają się one w instalacjach transportujących płyny o mniejszej agresywności czy w warunkach, gdzie kluczowa jest niezawodność i wysoka kultura pracy.

Pierwszym ważnym obszarem zastosowania jest szeroko pojęta automatyka i robotyka. Nowoczesne linie produkcyjne wykorzystują sprężone powietrze do napędzania siłowników, zaworów, chwytaków czy nawet w systemach kontroli jakości. Złączki wtykowe z mosiądzu niklowanego zapewniają szybkie, a zarazem szczelne połączenia, co przekłada się na stabilność i precyzję działania mechanizmów. Jednocześnie prosty montaż i demontaż ułatwiają modernizację lub serwis linii, bez wielogodzinnych przestojów i zbytecznych komplikacji logistycznych.

Drugim ważnym sektorem jest branża spożywcza. Choć w wielu przypadkach stosuje się tam elementy ze stali nierdzewnej, to jednak w obszarach, gdzie ryzyko kontaktu z żywnością jest niewielkie lub kontrolowane, złączki z serii 50000 stanowią świetne rozwiązanie. Niklowanie chroni przed korozją, a sama konstrukcja jest łatwa do utrzymania w czystości. Wystarczy regularne mycie i kontrola stanu uszczelek, aby instalacja działała bezawaryjnie. Z tego powodu wiele zakładów przetwórstwa żywności, mleczarni czy browarów wykorzystuje w swoich liniach właśnie złączki push-in z mosiądzu niklowanego.

Trzecim obszarem zastosowań jest przemysł samochodowy. W zakładach produkujących pojazdy i podzespoły samochodowe sprężone powietrze odgrywa kluczową rolę w procesach montażowych, lakierniczych i diagnostycznych. Złączki pneumatyczne wtykowe muszą tam działać niezawodnie, bo nieprzewidziany wyciek czy nagła awaria wiąże się z przestojem i stratami finansowymi. Dzięki serii 50000 projektanci i inżynierowie utrzymania ruchu mogą budować instalacje, które sprostają wysokim wymaganiom w zakresie wydajności i bezpieczeństwa.

Następnym ważnym segmentem jest branża chemiczna i petrochemiczna. Niektóre procesy w tych gałęziach wymagają sprężonego powietrza lub innych gazów o zbliżonych właściwościach. Z racji występowania potencjalnie agresywnych oparów czy podwyższonej wilgotności, produkty muszą być odporne na korozję oraz wytrzymywać różnorodne czynniki zewnętrzne. Mosiądz niklowany w połączeniu z uszczelkami NBR daje wystarczającą ochronę w większości standardowych mediów, choć zawsze trzeba mieć na uwadze specyfikę danej substancji. Jeśli medium jest bardzo żrące lub temperatury znacznie przekraczają +70°C, warto skonsultować się z działem technicznym CPP PREMA.

Kolejne znaczące zastosowanie to instalacje w warsztatach i małych przedsiębiorstwach rzemieślniczych. W takich miejscach prostota i niezawodność mają kluczowe znaczenie. Korzysta się z kompresorów, narzędzi pneumatycznych czy systemów chłodzących, a całość powinna działać bezawaryjnie przy minimalnych nakładach na konserwację. Złączki wtykowe z serii 50000 perfekcyjnie wpisują się w takie zapotrzebowanie. Montuje się je szybko i nie wymagają specjalistycznej wiedzy. Wystarczy dbać o równe cięcie przewodów i prawidłowe dokręcenie elementów.

W kontekście systemów transportu płynów o ciśnieniu zbliżonym do pneumatycznych, omawiane złączki również nie mają sobie równych. Przemysłowe linie napełniające czy myjące wykorzystują często właśnie sprężone powietrze oraz wodę lub inne ciecze. Złączki push-in radzą sobie znakomicie w sytuacjach, gdzie potrzebne są szybkie przezbrojenia, np. zmiana linii produkcyjnej z jednego rodzaju butelki na inny. Wystarczy kilka ruchów, by przeprowadzić modyfikacje instalacji.

Produkty z serii 50000 są także doceniane w sektorze HVAC (Heating, Ventilation, Air Conditioning). W niektórych instalacjach klimatyzacyjnych czy wentylacyjnych potrzebne jest sprężone powietrze do sterowania klap lub zaworów. Złączki z mosiądzu niklowanego pozwalają na długotrwałe użytkowanie, nie obawiając się o wystąpienie korozji przy kontaktach z wilgotnym powietrzem. Jednocześnie zachowują szczelność, co ma kluczowe znaczenie dla efektywności systemu wentylacji czy chłodzenia.

Zastosowanie w pneumatycznych systemach hamulcowych (np. w pojazdach ciężarowych) to inna interesująca dziedzina. Choć nie wszystkie pojazdy będą wykorzystywać złączki wtykowe mosiężno-niklowane, to w pewnych modyfikacjach i modernizacjach instalacji hamulcowych pojawia się zapotrzebowanie na elementy łatwe w montażu i gwarantujące szczelność. Seria 50000 oferuje taką pewność, choć zawsze trzeba pamiętać o dokładnym sprawdzeniu dopuszczeń i norm bezpieczeństwa w transporcie drogowym.

W przemyśle wydobywczym (np. w kopalniach lub platformach wiertniczych) sprężone powietrze pełni kluczową rolę w zasilaniu narzędzi i maszyn. Warunki panują tam niekiedy bardzo surowe: wilgoć, pył, zmienne temperatury, wysoka intensywność pracy. Złączki wtykowe z mosiądzu niklowanego, spełniające normy ISO i DIN, są w stanie wytrzymać takie obciążenie, zapewniając jednocześnie minimalny poziom awaryjności.

Pewien procent zastosowań związany jest też z hobbystycznymi pracowniami i domowymi warsztatami. Choć seria 50000 docelowo przeznaczona jest do zastosowań profesjonalnych, to nie brakuje osób majsterkujących, które cenią jakość i chcą w swoim garażu czy piwnicy mieć niezawodne rozwiązania do łączenia przewodów pneumatycznych. Łatwość użycia, intuicyjny montaż i niewielkie rozmiary złączek czynią je atrakcyjnymi również dla małych projektów inżynieryjnych, prototypów czy eksperymentów naukowych.

Wartym uwagi aspektem jest też odporność na uderzenia i wibracje. W przemyśle kolejowym, w przetwórstwie drewna, czy w maszynach do obróbki metali – wszędzie tam, gdzie występują dynamiczne obciążenia, złączki muszą być odporne na mikrourazy. Produkty z serii 50000 zostały zaprojektowane w taki sposób, aby wytrzymać cykliczne wstrząsy. Precyzyjne wykonanie gwintów i mechanizmu zaciskowego minimalizuje ryzyko rozszczelnienia, nawet przy intensywnej eksploatacji.

Zarówno w instalacjach tymczasowych, jak i tych docelowych, złączki i adaptery z omawianej serii uchodzą za jedne z najlepszych rozwiązań. Można je szybko zdemontować i ponownie wykorzystać w innym miejscu, co jest nieocenione przy zmianach layoutu linii produkcyjnej bądź podczas prac konserwacyjnych. Pozwala to ograniczyć koszty, bo nie wymaga każdorazowego zakupu nowych elementów.

Wreszcie, nie sposób pominąć branży edukacyjnej i szkoleniowej. W laboratoriach akademickich, centrach badawczo-rozwojowych czy szkołach technicznych często uczy się studentów i uczniów, jak tworzyć oraz testować instalacje pneumatyczne. Złączki wtykowe z serii 50000 nadają się do takich celów wyśmienicie. Ich działanie jest proste w zrozumieniu, a montaż przebiega bez konieczności użycia zaawansowanych narzędzi. Tym samym młodzi adepci mechaniki, automatyki czy mechatroniki mogą na własne oczy przekonać się, jak ważna jest jakość komponentów w projektowaniu układów ciśnieniowych.

Produkty z serii 50000, dedykowane do kategorii „Łączniki rur i przewodów\Złączki pneumatyczne wtykowe\Złączki wtykowe mosiądz niklowany”, cechują się szeregiem parametrów technicznych, które determinują ich przydatność w wymagających warunkach przemysłowych. W tej sekcji przedstawimy główne właściwości, uwzględniając zarówno normy branżowe, jak i praktyczne aspekty użytkowania.

1. Zakres temperatur pracy
Zgodnie z dokumentacją producenta, złączki z tej serii zaprojektowano do pracy w temperaturach od około -20°C do +60°C lub nawet więcej, zależnie od modelu i uszczelnień. W praktyce wiele zastosowań przemysłowych nie przekracza tej granicy, co czyni te produkty w pełni wystarczającymi. Warto jednak pamiętać, że skrajne temperatury mogą zmieniać właściwości mechaniczne uszczelek (np. NBR) i w takich sytuacjach należy uwzględnić dodatkowe wymagania.

2. Ciśnienie robocze
Maksymalne ciśnienie pracy dla większości wariantów z serii 50000 wynosi do 15 bar w typowych zastosowaniach pneumatycznych. W starych opisach pojawiały się także wartości do 180 barów przy niektórych rodzajach rurociągów miedzianych o grubości 1 mm, jednak zawsze należy rozgraniczyć wartości dopuszczalne teoretycznie od wartości praktycznych, zalecanych w instalacjach pneumatycznych. Producent, w oparciu o swoje doświadczenie i testy, definiuje standardowe 15 bar jako bezpieczny pułap w większości przemysłowych aplikacji. W razie potrzeby zawsze można zweryfikować w dokumentacji szczegółowe obciążenia.

3. Materiał korpusu i elementów wewnętrznych
Głównym materiałem jest mosiądz niklowany (typ OT58), odporny na korozję i uszkodzenia mechaniczne. Powierzchnia pokryta niklem zapewnia dodatkową warstwę ochronną, ograniczając wpływ wilgoci czy środowiska agresywnego chemicznie. Wewnątrz złączek stosuje się pierścienie uszczelniające, najczęściej z kauczuku nitrylowego (NBR), który cechuje się dobrą odpornością na oleje i substancje smarne wykorzystywane w pneumatyce.

4. Gwinty i wymiary przyłączy
Seria 50000 obejmuje szeroki zakres gwintów (metrówka, BSP, NPT – w zależności od wersji) oraz rozmiarów przewodów (np. fi 4 mm, 6 mm, 8 mm, 10 mm, 12 mm). Taka różnorodność umożliwia dopasowanie złączki do praktycznie każdej instalacji. Należy jedynie zadbać o zgodność typu gwintu z tym, co zostało zastosowane w pozostałych komponentach systemu.

5. Normy branżowe
Produkty z serii 50000 są zgodne z normami ISO i DIN, co gwarantuje ich jakość i bezpieczeństwo. Spełnienie wymagań tych norm sprawia, że złączki można stosować w międzynarodowych projektach bez obaw o niezgodność ze standardami. Przeprowadzone testy ciśnieniowe i wytrzymałościowe potwierdzają, że elementy te wytrzymują warunki pracy panujące w instalacjach przemysłowych o dużym obciążeniu cyklicznym.

6. Tolerancje wymiarowe
Precyzja wykonania jest ważna dla utrzymania szczelności i łatwości montażu. Złączki, adaptery i inne elementy z serii 50000 posiadają rygorystycznie kontrolowane tolerancje. Dokładność wytwarzania korpusów, gwintów i kanałów przepływowych przekłada się na poprawne ułożenie uszczelek, co minimalizuje ryzyko wycieków lub nieprawidłowego osadzenia przewodu.

7. Kompatybilność z różnymi mediami
Choć domyślnie seria 50000 przeznaczona jest do instalacji pneumatycznych (sprężone powietrze), można ją stosować również z innymi mediami, takimi jak woda, oleje o niskiej agresywności czy gazy niekorozyjne. W przypadku substancji chemicznie agresywnych lub o wysokiej lepkości należy przeanalizować odporność NBR oraz mosiądzu niklowanego, a w razie potrzeby wybrać inny materiał uszczelnienia (np. FKM) lub skonsultować się z producentem.

8. Trwałość i cykle pracy
Według informacji dostępnych w kartach katalogowych, złączki wtykowe z mosiądzu niklowanego mogą wytrzymać tysiące cykli podłączania i rozłączania. Wiele zależy od warunków pracy, czystości medium i jakości samych przewodów, jednak w instalacjach przemysłowych złączki te mogą działać bezusterkowo przez długie lata.

9. Odporność na wibracje i udary
Systemy pneumatyczne narażone są często na wstrząsy czy uderzenia, zwłaszcza w maszynach pracujących z wysoką częstotliwością. Seria 50000, dzięki solidnej konstrukcji i zastosowaniu stali nierdzewnej w elementach sprężystych, dobrze znosi takie obciążenia. Wpływa to na ciągłość pracy bez konieczności ciągłego dokręcania czy kontroli szczelności.

10. Wpływ temperatur i ciśnienia na parametry pracy
Przy wyższych temperaturach (bliżej +60°C) uszczelki mogą nieco się rozszczelnić, jeśli medium zawiera domieszki chemiczne. Podobnie przy bardzo niskich temperaturach (poniżej -20°C) materiał NBR twardnieje. Producent, bazując na wieloletnim doświadczeniu, rekomenduje stosowanie się do deklarowanych zakresów temperatur i ciśnień jako najbardziej optymalnych. Wykraczanie poza nie może skrócić żywotność złączki lub w skrajnych przypadkach doprowadzić do awarii.

11. Współczynnik bezpieczeństwa
Chociaż maksymalne ciśnienie nominalne to 15 bar (lub potencjalnie wyższe dla wybranych konfiguracji), zawsze warto zachować margines bezpieczeństwa. Oznacza to, że w aplikacjach, gdzie występują sporadyczne piki ciśnienia, warto dodatkowo wzmocnić instalację, stosując np. odpowiednie zawory bezpieczeństwa albo ograniczniki przepływu.

12. Przepływ i straty ciśnienia
Projektanci instalacji pneumatycznych interesują się również spadkami ciśnienia w zależności od długości i średnicy przewodu oraz rodzaju złączki. Złączki kątowe, trójniki czy redukcje mogą wprowadzać dodatkowe opory. Dlatego producent udostępnia dane dotyczące współczynników przepływu, które pozwalają obliczyć, jak duża będzie strata ciśnienia przy określonym przepływie. Ułatwia to dobranie odpowiednich średnic i kształtów złączek tak, by zminimalizować niepotrzebne spadki wydajności.

13. Łatwość konfiguracji
Ze względu na standaryzowane gwinty i średnice, seria 50000 gwarantuje dużą swobodę tworzenia instalacji. Możliwe jest łączenie z innymi elementami w obrębie tej serii, jak również z wybranymi produktami konkurencji spełniającymi te same normy. W praktyce wielu użytkowników wykorzystuje złączki 50000 w połączeniu z systemami filtrów, regulatorów ciśnienia, czy zaworów dławiących, tworząc kompletne stacje przygotowania powietrza.

14. Zgodność z systemami projektowymi
Firmy inżynieryjne doceniają, że producent udostępnia modele 3D i szczegółowe rysunki techniczne swoich złączek i adapterów. Dzięki temu można precyzyjnie zwizualizować instalację na etapie projektowania CAD, co ogranicza błędy i przyspiesza tworzenie dokumentacji.

Materiał, z którego wytwarza się elementy serii 50000, stanowi fundament ich jakości i wydajności w warunkach przemysłowych. W tej sekcji przedstawimy kluczowe aspekty związane z materiałami konstrukcyjnymi, takimi jak mosiądz niklowany, NBR oraz opcjonalne tworzywa czy powłoki. Dzięki temu łatwiej będzie zrozumieć, dlaczego złączki te wyróżniają się wysoką odpornością na czynniki zewnętrzne i dlaczego stanowią optymalny wybór w tak wielu aplikacjach.

1. Mosiądz niklowany – trzon konstrukcji
Podstawą większości złączek z serii 50000 jest mosiądz (najczęściej typu OT58), który charakteryzuje się znakomitym połączeniem wytrzymałości mechanicznej i podatności na obróbkę. Dodatkowa warstwa niklu zwiększa odporność na korozję i ścieranie, a także nadaje elementom profesjonalny, srebrzysty wygląd. Niklowanie nie tylko chroni przed rdzą, ale też wzmacnia twardość powierzchni, co jest ważne tam, gdzie pojawiają się wibracje i ryzyko ocierania się złączek o inne elementy.

2. Stal nierdzewna w elementach sprężystych
Złączki push-in zawierają wewnątrz pierścień zaciskowy, który utrzymuje wsunięty przewód w bezpiecznym położeniu. Aby zapewnić mu sprężystość i trwałość, producent wykorzystuje stal nierdzewną. Dzięki temu pierścień nie ulega korozji, zachowuje sprężystość przez długi czas i nie traci parametrów nawet w przypadku wielokrotnych cykli podłączania i rozłączania węża.

3. Uszczelki NBR
Kauczuk butadienowo-akrylonitrylowy (NBR) stanowi najczęstszy wybór w pneumatyce, ponieważ jest odporny na oleje, tłuszcze i inne typowe substancje spotykane w sprężonym powietrzu. Uszczelki z NBR wykazują dobrą wytrzymałość w zakresie temperatur typowym dla systemów pneumatycznych (od ok. -20°C do +70°C), co pozwala na uniwersalne zastosowanie. Kluczowe jest przy tym, aby unikać mediów silnie agresywnych chemicznie lub temperatur znacznie przekraczających deklarowany zakres, gdyż wówczas NBR może ulec przedwczesnemu zużyciu.

4. Opcjonalne powłoki i tworzywa
W niektórych przypadkach, na życzenie klienta lub w specjalnych wersjach, producent może stosować inne rodzaje powłok ochronnych. Czasami pojawiają się też złączki z tworzyw sztucznych (np. poliacetal czy poliamid w elementach pomocniczych), ale wciąż główny korpus stanowi mosiądz niklowany. Wersje takie służą np. do zastosowań w środowiskach wyjątkowo agresywnych bądź tam, gdzie wymagana jest niższa masa elementu.

5. Właściwości antykorozyjne
Jednym z głównych argumentów za zastosowaniem mosiądzu niklowanego jest jego odporność na korozję. Proces niklowania zapewnia dodatkową warstwę, która izoluje mosiądz od środowiska zewnętrznego. Nikiel nie utlenia się łatwo, dzięki czemu złączki pozostają gładkie i wolne od rdzy nawet w warunkach wysokiej wilgotności. To szczególnie ważne w branżach, gdzie utrzymanie czystości i stabilnych parametrów przez wiele lat jest kluczowe (np. spożywcza, farmaceutyczna).

6. Trwałość mechaniczna
Mosiądz jest stosunkowo twardym stopem, a po dodaniu powłoki niklowej zyskuje jeszcze większą odporność na ścieranie. W efekcie złączki mogą pracować w systemach, gdzie występują dynamiczne zmiany ciśnienia, wibracje czy okresowe uderzenia. Złącza gwintowane oraz zaciskowe (push-in) nie tracą szczelności po wielokrotnym demontażu i montażu, co również świadczy o wysokiej jakości materiałów.

7. Zgodność z mediami nieagresywnymi
Złączki z mosiądzu niklowanego radzą sobie świetnie z mediami takimi jak powietrze, woda, oleje hydrauliczne i wiele innych płynów o neutralnym chemicznie charakterze. W przypadku substancji, które mogą reagować chemicznie z miedzią czy cynkiem, należy jednak przeprowadzić test kompatybilności lub skontaktować się z producentem. Dotyczy to zwłaszcza skrajnie kwasowych czy zasadowych cieczy.

8. Wpływ warunków środowiskowych
W środowiskach silnie zasolonych lub narażonych na działanie mgły solnej (np. w pobliżu morskich portów) nawet niklowanie może okazać się niewystarczające do ochrony przed korozją. W takich ekstremalnych warunkach bywa zalecana stal nierdzewna lub wyższej klasy powłoki (np. chromowanie). Mimo to, seria 50000 daje satysfakcjonujące rezultaty w znacznej większości standardowych zastosowań przemysłowych.

9. Recykling i ekologia
Zastosowane w serii 50000 metale (mosiądz, stal nierdzewna) są w wysokim stopniu przetwarzalne. Oznacza to, że zużyte lub uszkodzone złączki mogą trafić do recyklingu, gdzie mosiądz zostanie ponownie przetopiony. Jest to atut z punktu widzenia firm dbających o bilans ekologiczny i zrównoważony rozwój.

10. Elementy uszczelniające z PTFE (opcjonalnie)
W niektórych sytuacjach klient może zamówić uszczelki lub ogive wykonane z PTFE. Politetrafluoroetylen (teflon) jest materiałem o doskonałej odporności chemicznej i termicznej. W rezultacie takie rozwiązanie może być rekomendowane dla zastosowań z mediami agresywnymi lub w wyższych temperaturach. Należy jednak pamiętać, że PTFE ma inne właściwości mechaniczne i przy montażu trzeba zachować dodatkową ostrożność, by nie uszkodzić delikatniejszych elementów.

11. Znakowanie materiałów
Firma CPP PREMA zazwyczaj umieszcza oznaczenia na korpusach złączek, co ułatwia identyfikację materiałów i parametrów pracy. Dzięki temu personel montażowy i konserwacyjny może szybko sprawdzić, czy dany element jest oryginalny i czy spełnia wymagania danej linii technologicznej. Jest to szczególnie ważne w dużych zakładach, gdzie obok siebie funkcjonuje wiele systemów pneumatycznych z różnymi typami złączek.

12. Pielęgnacja i konserwacja
Choć mosiądz niklowany i stal nierdzewna są materiałami stosunkowo bezobsługowymi, warto pamiętać o okresowych przeglądach. Zaleca się usunięcie ewentualnych zanieczyszczeń z powierzchni złączek, sprawdzenie stanu pierścieni zaciskowych i wymianę uszczelek w przypadku oznak zużycia. Regularna konserwacja pozwala zachować maksymalne parametry pracy, co z kolei przedłuża żywotność instalacji i ogranicza ryzyko nieplanowanych przestojów.

13. Wytrzymałość w długoterminowej eksploatacji
Dzięki starannie dobranym materiałom konstrukcyjnym, złączki z serii 50000 cechują się wysoką odpornością na „zmęczenie materiału”. Objawia się to choćby w mniejszej liczbie awarii spowodowanych mikropęknięciami czy deformacjami w wyniku wieloletniego obciążenia ciśnieniem. W efekcie są to produkty o bardzo niskim koszcie całkowitym, rozłożonym na cały cykl życia urządzeń.

14. Unifikacja i kompatybilność
Z uwagi na użycie standardowych materiałów i wymiarów, seria 50000 jest kompatybilna z innymi wyrobami branżowymi, o ile spełniają one podobne normy. Taka unifikacja ułatwia zakupy i serwis, bo można mieszać elementy od różnych dostawców bez obaw o niezgodność gwintów czy rodzaju uszczelki.

Montaż złączek i adapterów z serii 50000 od CPP PREMA jest procesem z założenia prostym i niewymagającym zaawansowanych narzędzi. Jednakże, aby cieszyć się ich długotrwałą i bezawaryjną pracą, warto przestrzegać kilku podstawowych zasad. W niniejszej sekcji przedstawiamy instrukcję krok po kroku, która pozwoli uniknąć typowych błędów montażowych, a jednocześnie zapewni maksymalną efektywność instalacji.

1. Przygotowanie stanowiska
Przed przystąpieniem do montażu upewnij się, że układ pneumatyczny jest odłączony od zasilania (wyłączone sprężarki, odcięte zawory). Zabezpiecz miejsce pracy, tak aby w trakcie montażu nikt nie uruchomił niechcący przepływu powietrza. Staraj się też utrzymać możliwie najwyższy poziom czystości – wszelkie opiłki, kurz czy inne zanieczyszczenia mogą przedostać się do wnętrza złączki i wpłynąć na szczelność.

2. Wybór właściwej złączki
Rozpoznaj średnicę przewodu oraz rodzaj gwintu (jeśli złączka ma gwintowane przyłącze). Seria 50000 oferuje różne warianty wymiarów, dlatego ważne jest, by wybrać element dokładnie pasujący do danej średnicy. Nie należy stosować prowizorycznych rozwiązań, np. dodatkowych uszczelek, które miałyby skompensować różnice w wymiarach – prowadzi to do nieszczelności i awarii.

3. Przycinanie przewodu
W przypadku złączek wtykowych (push-in), kluczowe jest idealnie proste i gładkie cięcie końca przewodu. Używaj narzędzia przeznaczonego do tego celu (np. nożyc lub obcinaka do węży pneumatycznych). Upewnij się, że nie pozostały żadne zadziorności. Nierówna krawędź może uszkodzić uszczelkę wargową lub spowodować nieszczelności.

4. Usuwanie zanieczyszczeń
Jeśli węże były wcześniej używane albo przechowywane w nieidealnych warunkach, należy je oczyścić ze wszelkich pozostałości olejów, pyłu czy innych zanieczyszczeń. Zanieczyszczenia wewnątrz przewodu łatwo dostają się do złączki, zaburzając pracę pierścienia zaciskowego i uszczelki.

5. Montaż złączek push-in
Wsuń przycięty i oczyszczony przewód prosto w otwór złączki, aż poczujesz wyraźny opór. Następnie lekko pociągnij wstecz, by sprawdzić, czy przewód jest pewnie zablokowany przez pierścień sprężysty. Proces przebiega błyskawicznie i nie wymaga stosowania kluczy. Jeśli wszystko jest w porządku, przewód nie powinien się wysunąć przy niewielkim pociąganiu.

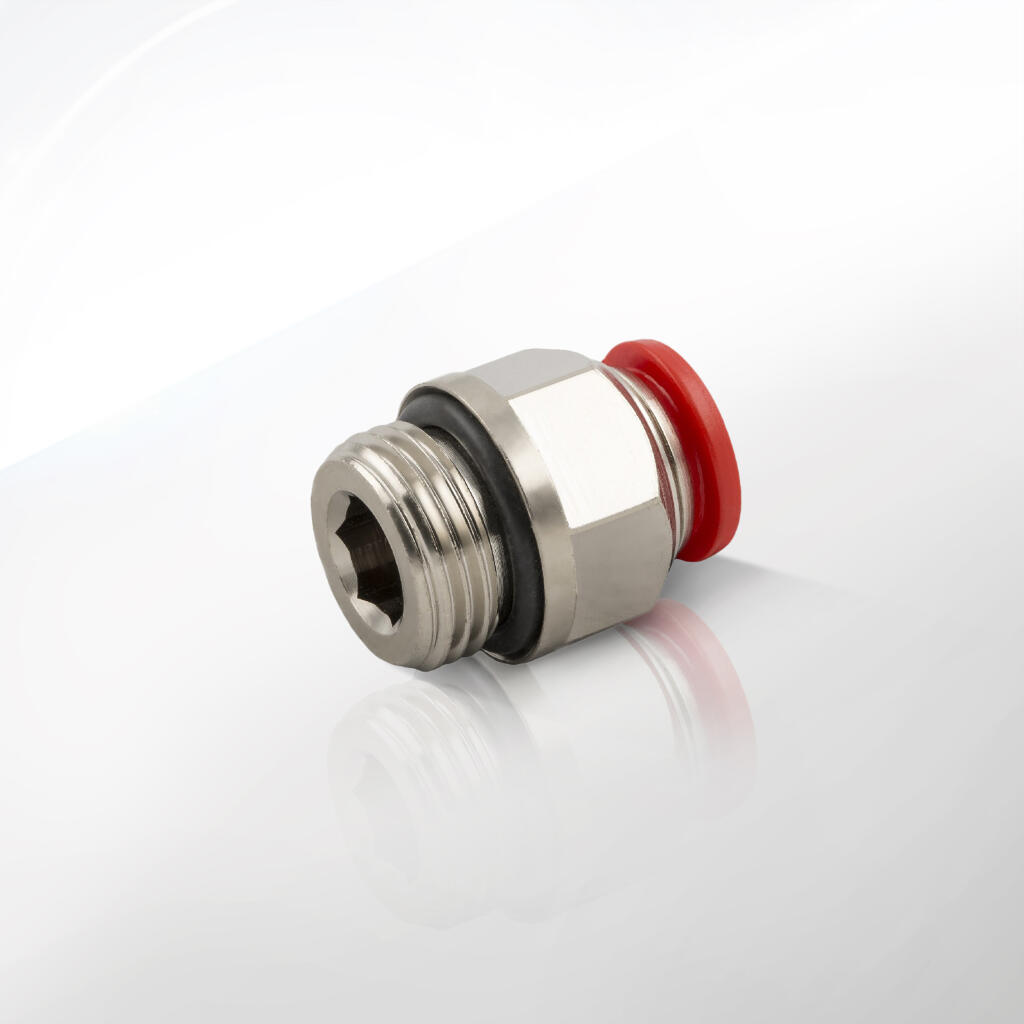

6. Montaż złączek gwintowanych
W niektórych przypadkach konieczne jest dokręcenie złączki do gwintowanego portu, np. w korpusie siłownika czy w bloku rozdzielacza. Zastosuj odpowiednią metodę uszczelnienia gwintu (np. taśmę teflonową bądź uszczelkę O-ring, jeśli producent przewiduje takie rozwiązanie). Dokręcaj z wyczuciem, najlepiej używając klucza dynamometrycznego, aby nie przekraczać zalecanego momentu obrotowego. Zbyt mocne dokręcenie może zniszczyć gwint lub spowodować deformację złączki.

7. Kontrola wizualna
Po zamontowaniu wszystkich złączek warto przeprowadzić wstępną kontrolę wizualną. Sprawdź, czy przewody są ułożone w sposób uporządkowany, bez załamań i zagięć. Upewnij się, że nie ma luzów w miejscach, w których złączki łączą się z maszyną lub innymi elementami instalacji.

8. Test szczelności
Przed rozpoczęciem normalnej eksploatacji włącz powietrze z niższym ciśnieniem, by wykryć ewentualne wycieki. Możesz użyć specjalnego sprayu do wykrywania nieszczelności lub mieszanki wody i mydła – pęcherzyki wskażą, gdzie występuje nieszczelność. Jeśli taką zauważysz, odłącz ponownie ciśnienie i sprawdź poprawność przycięcia węża, stan uszczelki oraz siłę dokręcenia gwintu. Po usunięciu usterki powtórz test.

9. Regulacja i finalne ustawienie
Jeśli złączka kątowa jest typu obrotowego, możesz wyregulować kąt wyjścia przewodu. To ułatwia dopasowanie instalacji do bieżących potrzeb. Upewnij się, że przewody nie ocierają się o ostre krawędzie i nie są narażone na skręcanie. Prawidłowe poprowadzenie przewodów jest istotne z punktu widzenia trwałości całej instalacji.

10. Rozbudowa i modernizacja
Zaletą serii 50000 jest modułowość i łatwość dodawania kolejnych elementów. Gdy planujesz rozbudowę instalacji, możesz w dowolnym momencie odłączyć część przewodów i wstawić nowe złączki, trójniki bądź redukcje. Pamiętaj jednak, by dbać o czystość i starannie zabezpieczyć otwarte końce, by nie dostały się tam ciała obce.

11. Konserwacja i przeglądy
Regularnie sprawdzaj stan uszczelek i elementów zaciskowych. Jeśli zauważysz ślady zużycia (pęknięcia, deformacje, wyraźne luzy), wymień te części na nowe. Kontroluj też, czy gwinty nie uległy uszkodzeniom mechanicznym. W układach intensywnie eksploatowanych warto przeprowadzać takie inspekcje częściej, by zapobiec ewentualnym przestojom.

12. Demontaż
By zwolnić przewód z złączki typu push-in, wciśnij pierścień zwalniający w kierunku korpusu, a następnie pociągnij wąż na zewnątrz. Jeśli przewód nie chce się wysunąć, upewnij się, że naciskasz pierścień dość mocno i równo. Przy właściwym wciśnięciu pierścienia sprężysty mechanizm odblokowuje przewód, umożliwiając łatwe wysunięcie.

13. BHP i środki ostrożności
Podczas montażu złączek zawsze wyłączaj ciśnienie. Używaj okularów ochronnych, bo w rzadkich przypadkach sprężone powietrze może wyrzucić drobne cząstki ciał obcych. Trzymaj narzędzia w dobrym stanie, aby uniknąć przypadkowego zniszczenia gwintów. Przestrzeganie tych zaleceń minimalizuje ryzyko urazów i przedłuża żywotność instalacji.

14. Częste błędy do uniknięcia

• Zbyt mocne dokręcenie gwintu, prowadzące do zgniecenia pierścienia uszczelniającego.

• Nieprawidłowo przycięty przewód (pod skosem lub z zadziorami).

• Brak testu szczelności po montażu, co może skutkować nieszczelnościami wykrytymi dopiero w trakcie pracy maszyn.

• Montaż w środowisku pełnym kurzu czy pyłu, bez wcześniejszego oczyszczenia.

Poniżej przedstawiamy listę najczęściej zadawanych pytań dotyczących serii 50000, z uwzględnieniem wątpliwości pojawiających się zarówno przy pierwszej instalacji, jak i w czasie długotrwałej eksploatacji.

1. Czy złączki i adaptery z serii 50000 mogą być używane z rurami różnych materiałów?
   Tak, mogą. Najczęściej spotykanym rozwiązaniem są węże z tworzyw sztucznych (np. poliuretan, poliamid) w instalacjach pneumatycznych. Niemniej jednak, nic nie stoi na przeszkodzie, by używać rur miedzianych, stalowych lub kompozytowych, o ile średnica zewnętrzna pasuje do danej złączki i nie przekraczamy zalecanych parametrów ciśnienia.

2. Czy istnieją ograniczenia co do rodzaju medium?
   Złączki z mosiądzu niklowanego cechują się dobrą odpornością na wodę, oleje przemysłowe, sprężone powietrze i gazy niekorozyjne. W przypadku mediów silnie żrących chemicznie należy skonsultować się z producentem. Może się okazać, że konieczne będzie zastosowanie złączek ze stali nierdzewnej albo z uszczelkami z innego materiału niż NBR.

3. Jak długo mogę eksploatować złączki bez konieczności wymiany uszczelek?
   Trudno podać dokładną liczbę godzin czy cykli, ponieważ zużycie zależy od warunków pracy i rodzaju medium. W typowym układzie pneumatycznym, pracującym w czystych warunkach i przy standardowych temperaturach, uszczelki NBR potrafią zachowywać swoje właściwości przez wiele lat. Regularne przeglądy i kontrola szczelności pozwolą wykryć ewentualne oznaki zużycia na wczesnym etapie.

4. Czy produkty serii 50000 nadają się do instalacji w strefach zagrożonych wybuchem (ATEX)?
   Kwestia ta wymaga przeanalizowania składu materiałów pod kątem ładunków elektrostatycznych i ewentualnych iskrzeń. Jeśli strefa jest objęta regulacjami ATEX, należy sprawdzić, czy mosiądz niklowany spełnia wymogi. Samo posiadanie złączki z mosiądzu nie zawsze wyklucza instalację w strefie ATEX, jednak konieczna jest ocena ryzyka i zgodności z wytycznymi.

5. Co zrobić, gdy przewód wysuwa się ze złączki push-in?
   Najczęściej oznacza to, że przewód ma uszkodzoną lub nierówną krawędź. Wyłącz ciśnienie, przytnij przewód pod kątem 90° i dokładnie usuń zadziorności. Jeśli problem nadal się powtarza, obejrzyj pierścień zaciskowy – mógł ulec zużyciu lub uszkodzeniu. Sporadycznie przyczyną może być też zastosowanie zbyt cienkiej ścianki przewodu w porównaniu do wymagań złączki.

6. Czy istnieje potrzeba używania specjalnych kluczy do dokręcania gwintów?
   Zaleca się korzystanie z klucza dynamometrycznego, zwłaszcza w aplikacjach o wysokim ciśnieniu i w miejscach, gdzie konsekwencje ewentualnej nieszczelności są poważne. Przekręcenie gwintu może prowadzić do odkształceń i w efekcie do mikronieszczelności, które są trudne do wykrycia.

7. Czy mogę ponownie wykorzystać złączkę po jej demontażu?
   W większości przypadków tak. Jeśli złączka nie jest uszkodzona mechanicznie i uszczelki są w dobrym stanie, z powodzeniem można ją zamontować w innym miejscu. W praktyce niektóre firmy przeprowadzają cykliczną wymianę uszczelek w kluczowych elementach, aby zapewnić maksymalną szczelność w nowych miejscach instalacji.

8. Jak odróżnić oryginalne produkty CPP PREMA od podróbek?
   Oryginalne wyroby mają wyraźne oznaczenia producenta (np. logo, numer serii). Dodatkowo sprzedawcy autoryzowani posiadają stosowną dokumentację i certyfikaty jakości. Warto sprawdzić źródło zakupu – zbyt niska cena czy brak jakichkolwiek dokumentów mogą wzbudzić podejrzenia.

9. Czy seria 50000 sprawdzi się w instalacjach z niewielkim podciśnieniem?
   Owszem, wiele modeli może pracować również w warunkach delikatnego podciśnienia, np. -0,5 bar. Należy jednak pamiętać, że konstrukcja push-in jest głównie projektowana z myślą o nadciśnieniu. Jeżeli projekt przewiduje głębsze podciśnienie, skonsultuj się z producentem, by dobrać optymalne rozwiązanie.

10. Jakie są główne różnice między złączkami prostymi, kątowymi i redukcyjnymi?

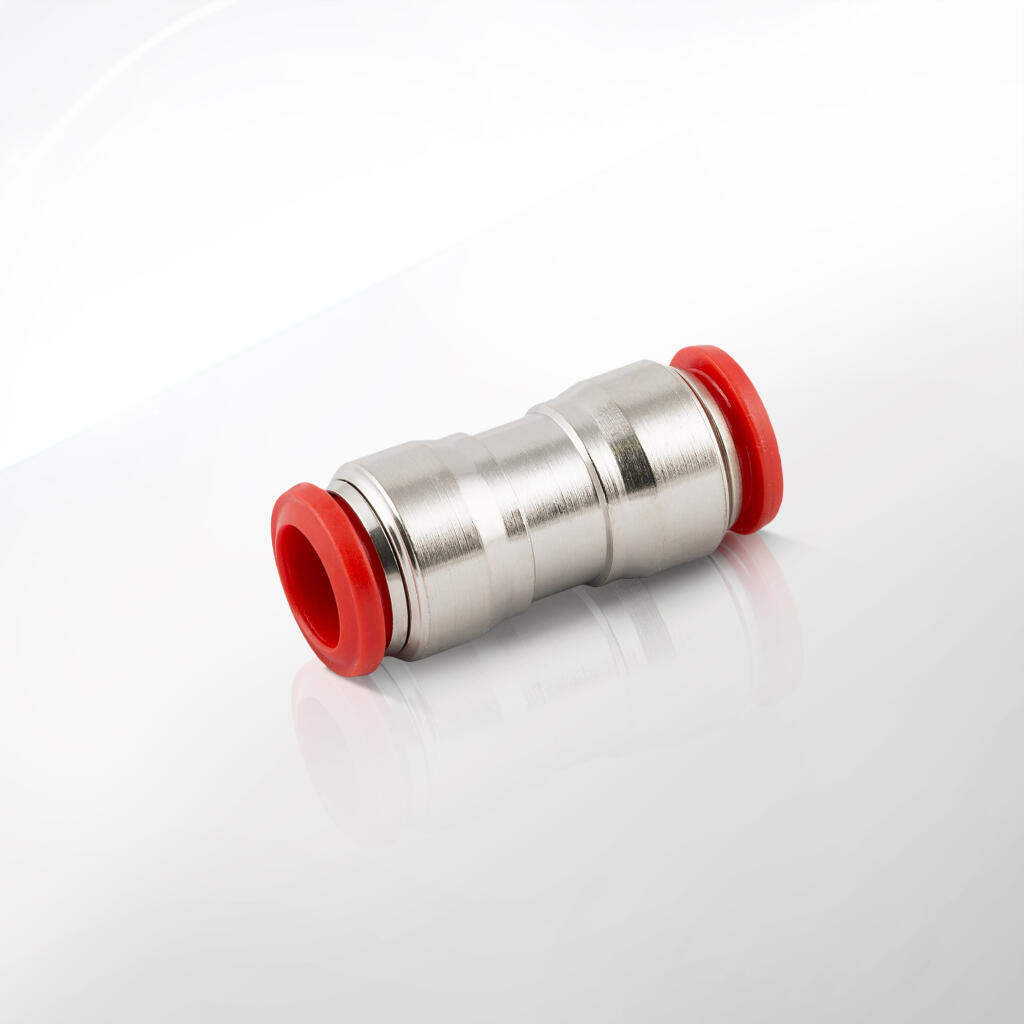

• Złączki proste służą do bezpośredniego łączenia dwóch odcinków przewodu o tej samej średnicy bądź do wpięcia w port gwintowany.

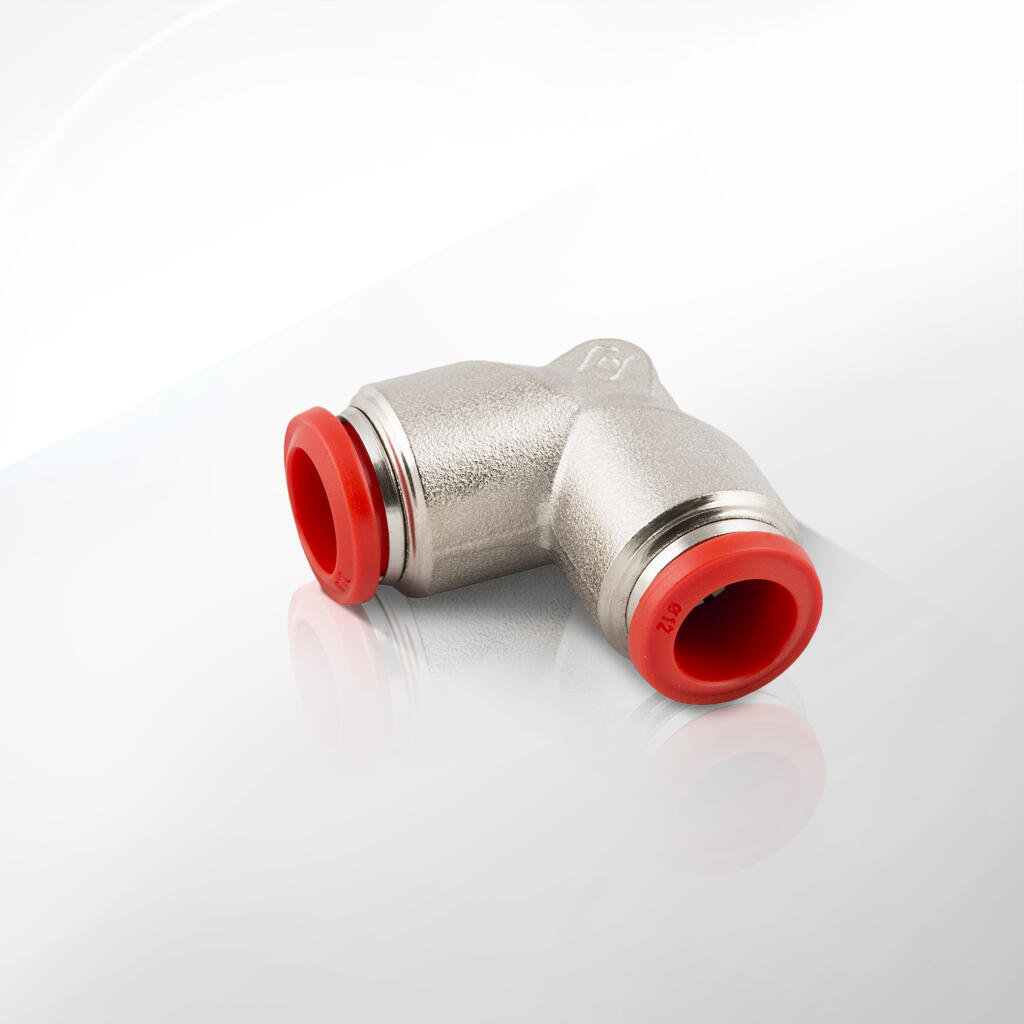

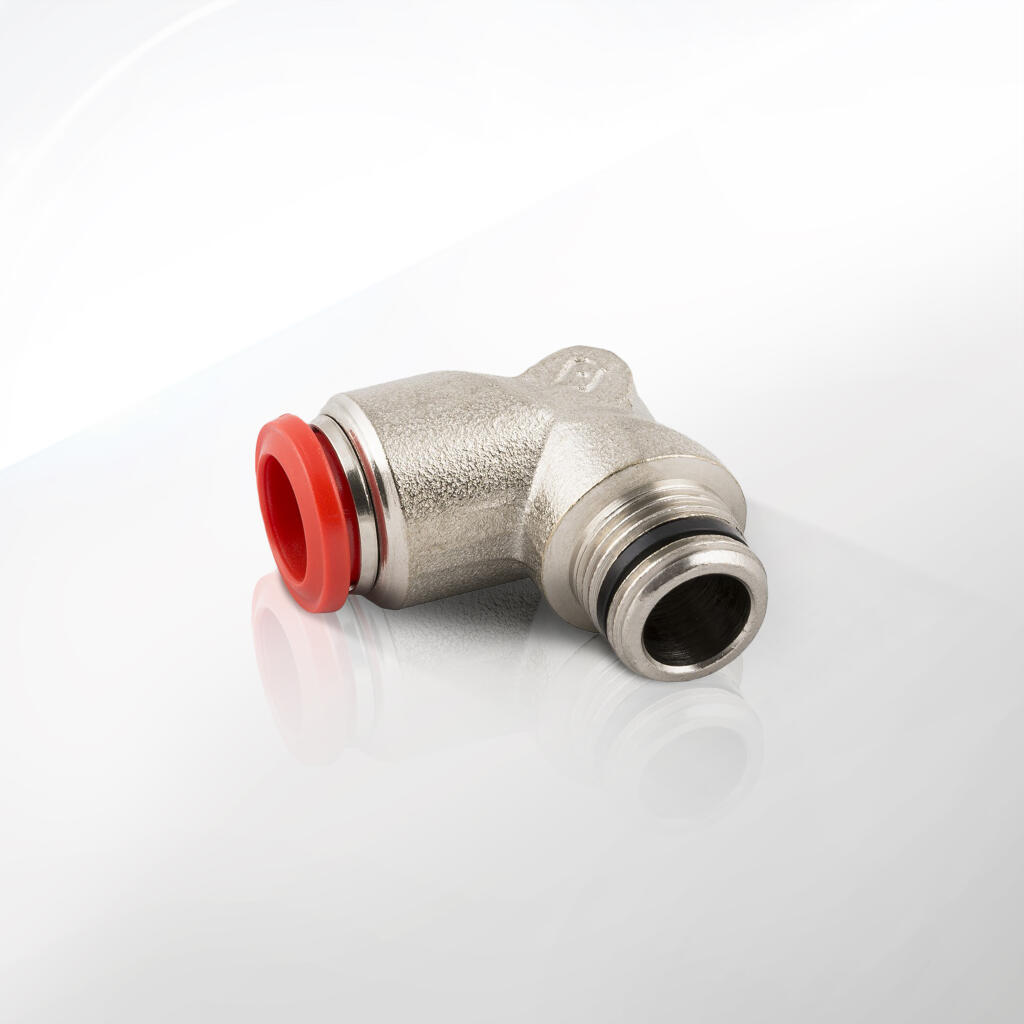

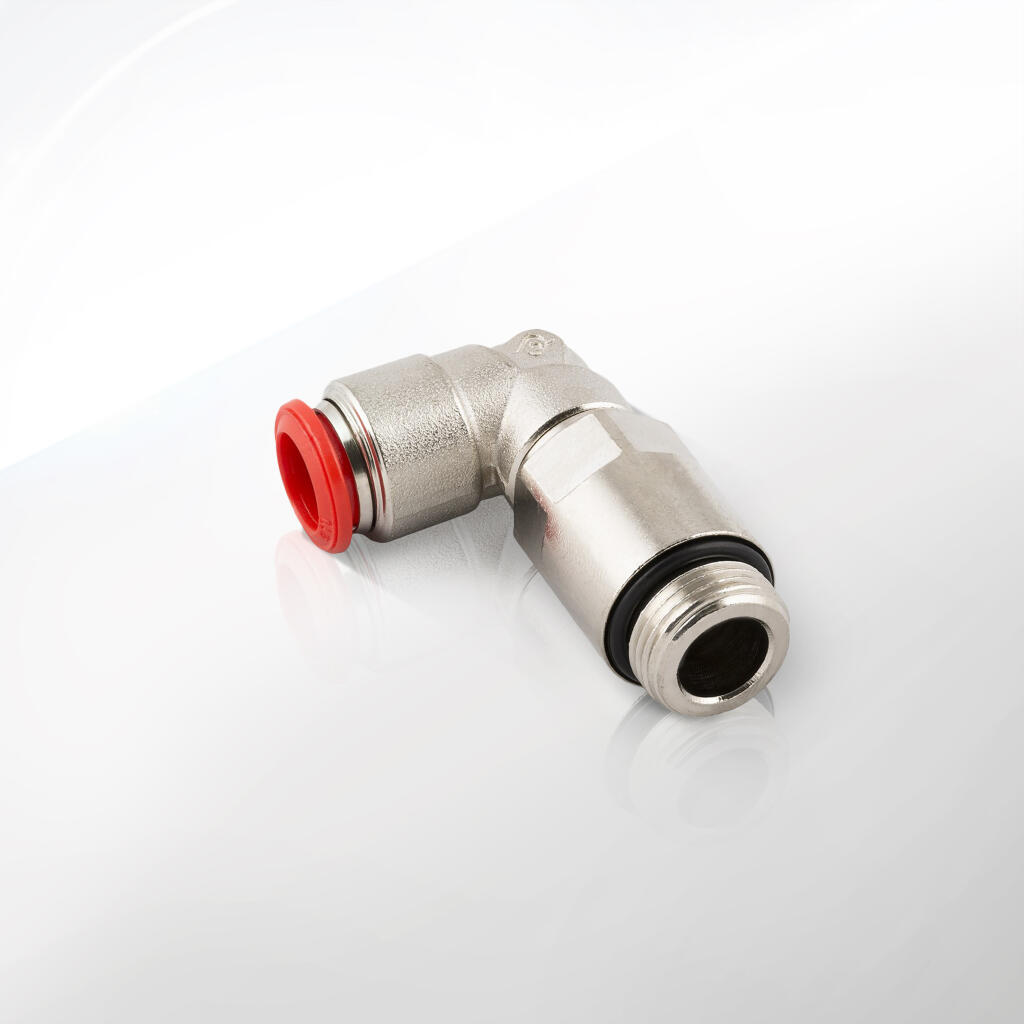

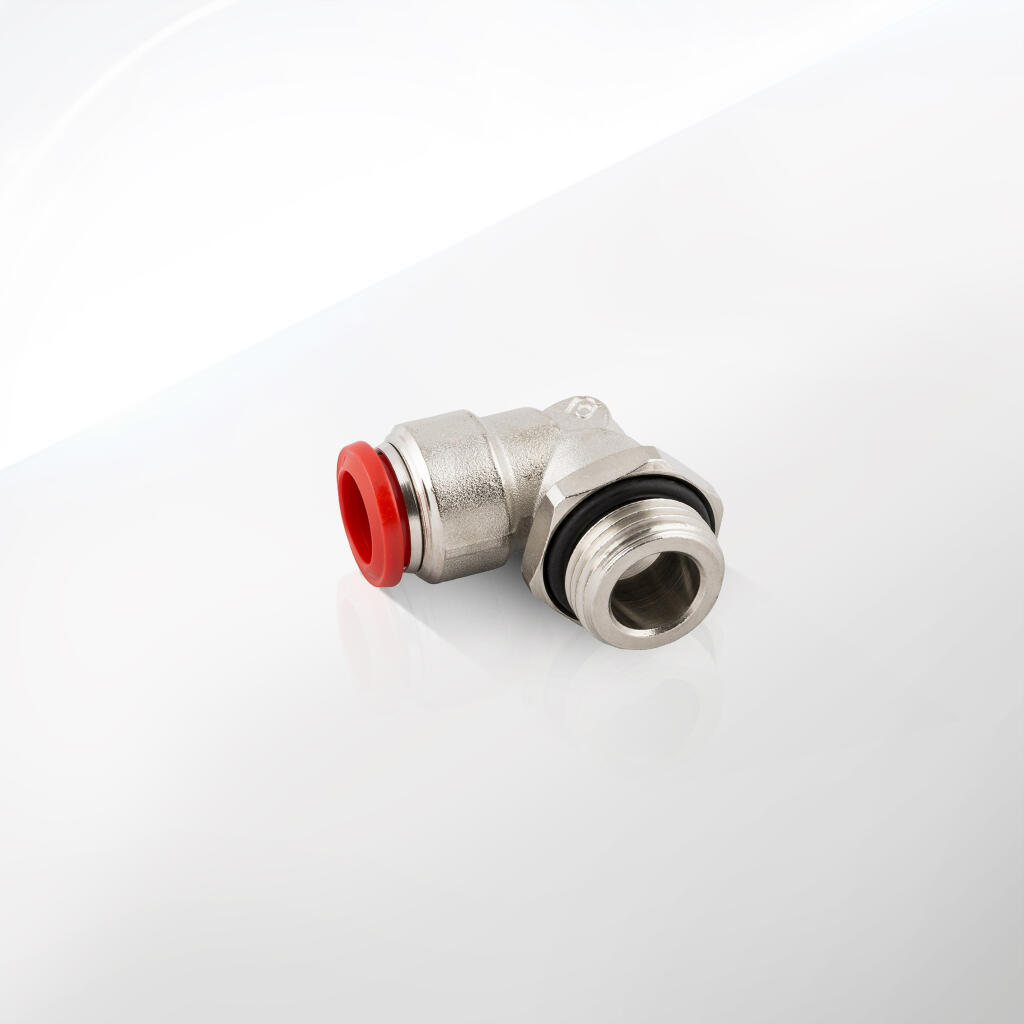

• Złączki kątowe (kolanka) zmieniają kierunek przepływu pod kątem 90°, co przydaje się tam, gdzie przestrzeń jest ograniczona.

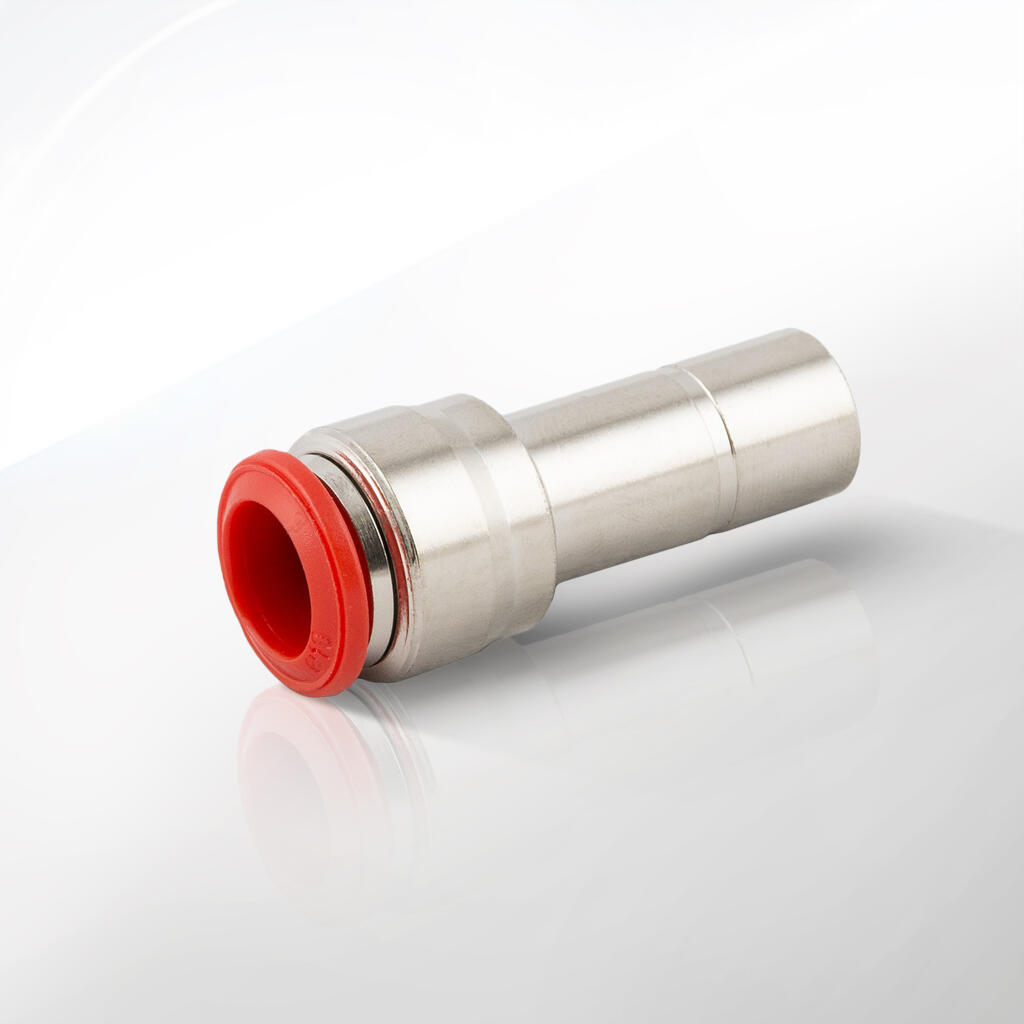

• Złączki redukcyjne pozwalają na przejście między różnymi średnicami przewodów (np. z fi 10 mm na fi 8 mm), bez konieczności stosowania dodatkowych przejściówek.

11. Jak długo trwa typowy montaż złączki push-in w porównaniu do tradycyjnych rozwiązań gwintowanych?
    Różnica bywa ogromna. W systemie push-in montaż trwa czasem zaledwie kilka sekund: przycinasz przewód, wsuwasz go i gotowe. W tradycyjnych systemach gwintowanych trzeba nałożyć taśmę uszczelniającą, ostrożnie dokręcać kluczem i sprawdzać szczelność. Dlatego coraz więcej firm decyduje się na rozwiązania push-in, szczególnie w dużych instalacjach.

12. Czy w przypadku mediów o wyższej temperaturze (np. 80°C) można nadal stosować serię 50000?
    Oficjalnie deklarowany zakres to -20°C do +60°C, choć realna wytrzymałość często jest nieco wyższa. Jednak przy 80°C uszczelki NBR mogą stracić elastyczność i skrócić swój czas życia. Zalecana jest konsultacja z producentem w kwestii doboru innego typu uszczelnienia (np. FKM) lub rozważenie złączek stalowych nierdzewnych.

13. Co, jeśli potrzebuję wersji z innym materiałem uszczelniającym?
    Producent dopuszcza wykonanie na zamówienie z uszczelkami PTFE czy FKM, zwłaszcza do zastosowań o wyższych temperaturach lub w kontakcie z agresywnymi substancjami. Z reguły wymaga to jednak indywidualnej wyceny i dłuższego czasu oczekiwania.

14. Jakie środki ostrożności podjąć w trakcie czyszczenia instalacji?
    Stosuj łagodne środki czyszczące, zgodne z materiałem mosiądzu niklowanego i NBR. Unikaj silnych rozpuszczalników, które mogą osłabić elastomery lub uszkodzić warstwę niklową. Jeśli używasz pary wodnej (CIP), skontroluj, czy temperatura nie przekracza dopuszczalnych limitów.

15. Czy złączki z serii 50000 są w pełni szczelne przy wysokim ciśnieniu już po pierwszym montażu?
    Tak, pod warunkiem prawidłowego przycięcia i włożenia przewodu oraz zachowania zalecanych sił dokręcania. System push-in, jeśli działa zgodnie z założeniami, zapewnia natychmiastową szczelność na poziomie przemysłowym. Ewentualne nieszczelności biorą się głównie z błędów montażowych albo wad samego przewodu.
