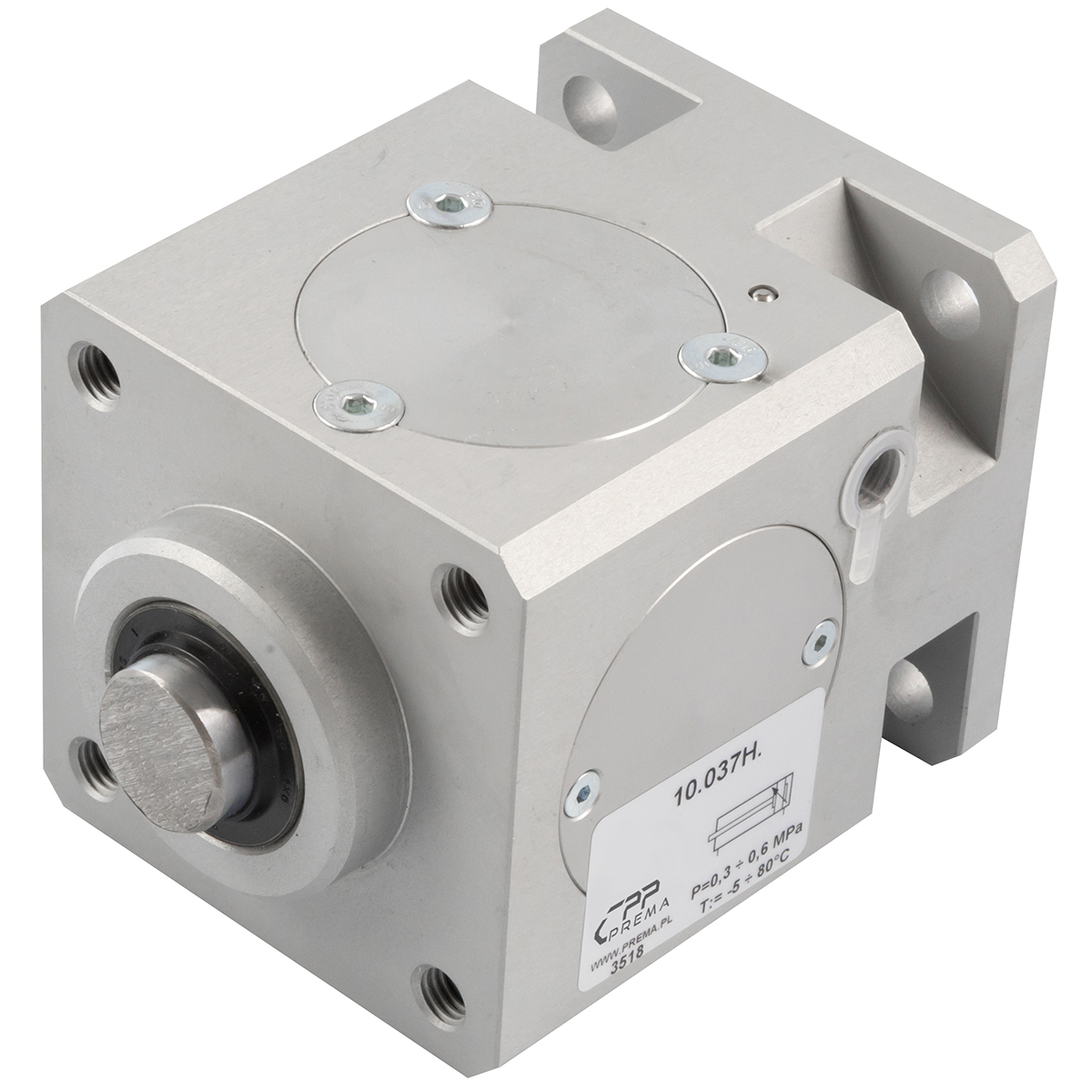

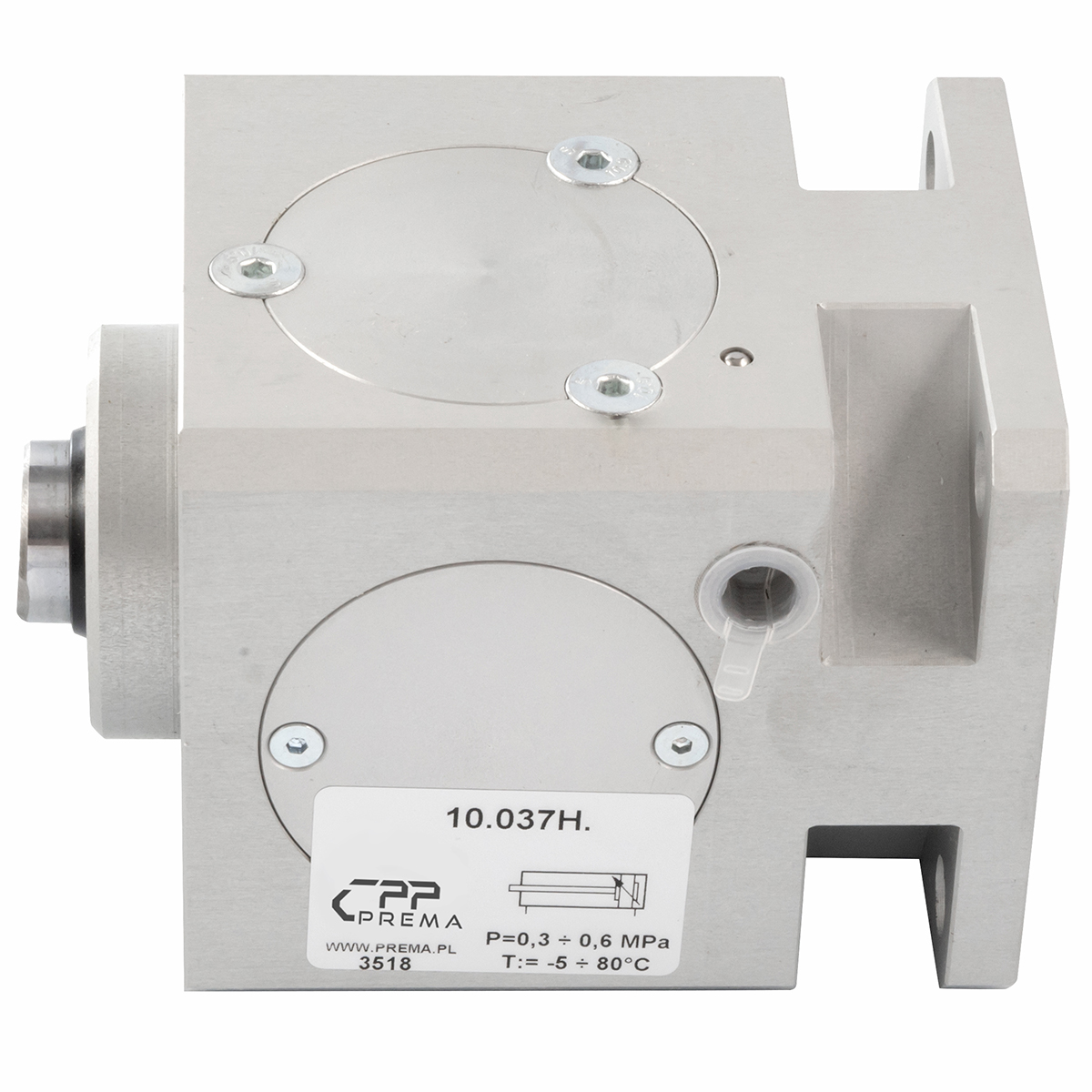

Blokada tłoczyska siłownika pneumatycznego ISO 6432 D20 marki CPP PREMA to specjalistyczne akcesorium zaprojektowane z myślą o zapewnieniu maksymalnej kontroli oraz bezpieczeństwa pracy w układach pneumatycznych. W praktyce przemysłowej bardzo często kluczową kwestią jest precyzyjne zatrzymanie bądź utrzymanie tłoczyska siłownika w określonej pozycji. Dzięki mechanicznej blokadzie tłoczyska, możliwe staje się natychmiastowe unieruchomienie lub pewne zablokowanie ruchu liniowego, co przekłada się na stabilność oraz bezpieczeństwo realizowanych procesów.

Produkty z serii Blokad tłoczysk od CPP PREMA przeznaczone są do współpracy z siłownikami pneumatycznymi MINI o średnicach D12–D25 mm (zgodnie z normą ISO 6432), a w szczególności z modelem D20. Ten standard konstrukcyjny wyróżnia się kompaktowymi wymiarami, lekką, a zarazem wytrzymałą budową oraz wysoką precyzją wykonania. W efekcie blokada idealnie pasuje do cylindrów oznaczonych symbolem ISO 6432, gwarantując łatwy montaż, bezproblemową obsługę i długą żywotność.

Firma CPP PREMA to uznany producent w dziedzinie pneumatyki i automatyki przemysłowej, który od lat kładzie nacisk na innowacyjne podejście do projektowania rozwiązań zapewniających niezawodne funkcjonowanie w trudnych warunkach pracy. Blokada tłoczyska siłownika pneumatycznego ISO 6432 D20 jest przykładem urządzenia, które łączy w sobie wieloletnie doświadczenie inżynieryjne z rygorystyczną kontrolą jakości. Każdy element tego akcesorium – od obudowy z anodowanego aluminium aż po uszczelnienia NBR – został starannie przetestowany pod kątem odporności mechanicznej, wytrzymałości na korozję oraz szczelności.

Zastosowanie blokady tłoczyska wiąże się z kilkoma istotnymi zaletami. Po pierwsze, zwiększa się poziom bezpieczeństwa w sytuacjach wymagających utrzymania tłoczyska w wybranej pozycji. Ma to znaczenie wszędzie tam, gdzie wymagany jest precyzyjny postój i gwarancja, że nie dojdzie do niekontrolowanego ruchu siłownika – na przykład w aplikacjach montażowych, w procesach pakowania czy podczas testów technologicznych. Po drugie, blokada tłoczyska pozwala na oszczędność energii, ponieważ po zablokowaniu tłoczyska nie ma konieczności stałego doprowadzania sprężonego powietrza wyłącznie w celu utrzymania pozycji wysuniętej czy wsuniętej.

Warto podkreślić, że w przypadku blokady tłoczyska siłownika pneumatycznego kluczowe znaczenie ma niezawodne działanie w sytuacjach awaryjnych. Mechaniczny system zatrzymania tłoczyska jest niezależny od wahań ciśnienia powietrza czy chwilowego spadku ciśnienia w sieci pneumatycznej. Nawet jeżeli pojawią się przerwy w zasilaniu, blokada nadal utrzymuje tłoczysko w zadanej pozycji, co chroni zarówno urządzenia, jak i pracowników przed niebezpiecznymi ruchami mechanicznymi.

Kolejnym aspektem wartym wyróżnienia jest elastyczność w dostosowaniu produktu do różnych wariantów siłowników. Blokada tłoczyska może współpracować z siłownikami o wydłużonym tłoczysku (wariant T) bądź w standardowej formie, dzięki czemu użytkownicy mają swobodę w wyborze rozwiązania idealnie dopasowanego do warunków pracy. W praktyce przemysłowej sytuacje te zdarzają się często, kiedy istnieje potrzeba montażu różnorodnych podzespołów na tłoczysku lub wymagane jest większe pole robocze wzdłuż skoku siłownika.

Zastosowana w konstrukcji blokady sprężyna oraz dedykowane gniazdo w obudowie umożliwiają szybkie i pewne zatrzymanie się elementu roboczego. Mechanizm blokujący aktywuje się natychmiast, pozwalając zablokować tłoczysko w ułamku sekundy. W celu odblokowania wystarczy doprowadzić sprężone powietrze o ciśnieniu minimalnym do ok. 3 bar (w zależności od wersji i producenta siłownika), co z kolei uwalnia zacisk i pozwala na swobodny ruch tłoczyska w obu kierunkach.

CPP PREMA przy projektowaniu akcesoriów takich jak blokada tłoczyska siłownika pneumatycznego ISO 6432 D20 kładzie duży nacisk na uniwersalność i łatwość integracji z istniejącymi układami pneumatyki. Standardowe przyłącza, przewidziane gwinty montażowe, a także zwarte gabaryty przekładają się na płynny proces wdrażania tego rozwiązania do maszyn i linii produkcyjnych. W szerszej perspektywie jest to korzystne z punktu widzenia utrzymania ruchu i służb serwisowych, ponieważ nie wymaga to skomplikowanej adaptacji podzespołów czy przeróbek mechanicznych.

Podczas opracowywania rozwiązań zapewniających blokowanie tłoczyska, liczy się każdy detal. Dokładnie dlatego w blokadach tłoczysk CPP PREMA zadbano o takie aspekty, jak:

- Minimalne opory tarcia – by nie ograniczać pracy całego układu pneumatycznego i nie powodować niepotrzebnych strat energii.

- Odporność na zanieczyszczenia – dzięki zastosowaniu filtracji i ewentualnego smarowania mgłą olejową w powietrzu zasilającym siłownik, blokada funkcjonuje płynnie nawet w środowiskach o podwyższonym zapyleniu.

- Kompatybilność z różnymi ciśnieniami roboczymi – blokada zachowuje sprawność zarówno przy ciśnieniu poniżej 7 bar, jak i w przedziale do 10 bar, z odpowiednim dostosowaniem ciśnienia minimalnego potrzebnego do odblokowania.

- Solidna obudowa – wykonana z wysokogatunkowego aluminium, odpornego na korozję i uszkodzenia mechaniczne, co gwarantuje zachowanie parametrów przez wiele lat eksploatacji.

Konsultując się z inżynierami oraz osobami zajmującymi się modernizacją linii produkcyjnych, można przekonać się, że blokada tłoczyska jest niekiedy kluczowym elementem bezpieczeństwa w aplikacjach, gdzie wymagany jest tzw. „bezpieczny postój”. Istotne jest też to, że brak wytworzonego ciśnienia w chwili awarii nie stanowi problemu, ponieważ blokada działa mechanicznie – tłoczysko pozostaje w miejscu, a zagrożenia uszkodzeniem urządzeń czy potencjalnego zagrożenia dla zdrowia operatorów można uniknąć.

Mechaniczna blokada tłoczyska, taka jak Blokada tłoczyska siłownika pneumatycznego ISO 6432 D20 od CPP PREMA, znajduje szerokie zastosowanie w różnych dziedzinach przemysłu. Jej główne zadanie to zapewnienie bezpiecznego i stabilnego utrzymania tłoczyska w ustalonej pozycji, niezależnie od zmian ciśnienia czy innych zmiennych czynników. Poniżej przedstawiono najczęstsze obszary zastosowań oraz przykładowe korzyści płynące z wykorzystania tego typu blokady.

1. Przemysł spożywczy i opakowaniowy

   - W maszynach do pakowania produktów spożywczych kluczowe jest utrzymanie elementów manipulacyjnych w określonej pozycji, np. ramion podających folie czy tłoczysk dociskających opakowania.

   - Blokada tłoczyska zapewnia precyzyjne zatrzymanie, nie dopuszczając do zsunięcia się produktu bądź niekontrolowanego ruchu, szczególnie gdy ciśnienie może chwilowo spaść.

   - Dzięki temu udaje się uniknąć uszkodzeń delikatnych towarów spożywczych oraz zapewnić powtarzalność procesu pakowania.

2. Przemysł automotive i montażowy

   - Podczas montażu komponentów samochodowych, szczególnie w sytuacjach wymagających łączenia elementów mechanicznych z dużą dokładnością, stabilność tłoczyska jest niezbędna.

   - Blokada tłoczyska pozwala na bezpieczne przetrzymanie części w wybranej pozycji podczas fazy dokręcania śrub czy zgrzewania punktowego.

   - Zastosowanie blokady tłoczyska stanowi też dodatkowe zabezpieczenie w razie nieoczekiwanego wyłączenia sprężarki bądź awarii zasilania, chroniąc ludzi i materiały przed uszkodzeniem.

3. Przemysł elektroniczny i precyzyjne linie produkcyjne

   - W procesie montażu płytek drukowanych, gdzie liczy się perfekcyjna powtarzalność i delikatne traktowanie elementów, nie można sobie pozwolić na mikroruchy mechaniczne.

   - Blokada tłoczyska eliminuje ryzyko przemieszczania się narzędzia montażowego w trakcie lutowania czy kontroli jakości.

   - Z uwagi na kompaktowe wymiary, blokada ISO 6432 D20 nie zabiera zbyt wiele miejsca w obszarze roboczym, co ułatwia integrację w gęsto zabudowanych liniach produkcyjnych.

4. Przemysł farmaceutyczny i kosmetyczny

   - Procesy dozowania płynów czy nakładania kremów w tubki muszą przebiegać z zachowaniem wysokiej higieny i sterylności.

   - Blokada tłoczyska, dzięki swojej szczelnej i odpornej na korozję konstrukcji, sprzyja łatwemu utrzymaniu czystości w strefie produkcji.

   - Mechaniczne zabezpieczenie przed niekontrolowanym ruchem siłownika zapobiega rozlaniu płynnych substancji i minimalizuje ryzyko przestojów związanych z koniecznością sprzątania.

5. Przemysł drzewny i papierniczy

   - W obrębie maszyn tnących lub pras do formowania papieru, precyzja oraz bezpieczeństwo mają duże znaczenie.

   - Blokada tłoczyska pozwala zatrzymać tłoczysko w pozycji zapewniającej prawidłowe cięcie lub docisk materiału.

   - Redukuje się niebezpieczeństwo uszkodzenia matryc, noży czy samych materiałów, a w efekcie rośnie wydajność produkcji.

6. Przemysł maszynowy – obróbka metali

   - Wszędzie tam, gdzie siłowniki pneumatyczne wspomagają procesy obróbki (np. frezowanie, wiercenie, tłoczenie), stabilizacja położenia narzędzia jest priorytetowa.

   - Mechaniczne zablokowanie tłoczyska daje gwarancję, że narzędzie nie poruszy się w trakcie wymiany elementów obrabianych czy chwili przerwy technologicznej.

   - Chroni to zarówno narzędzia, maszyny, jak i operatorów przed niekontrolowanym ruchem.

Niezależnie od obszaru przemysłu, wspólnym mianownikiem w zastosowaniu blokady tłoczyska jest konieczność zapewnienia bezpieczeństwa i stabilności ruchu liniowego. Co ważne, blokada tłoczyska nie ogranicza funkcjonalności siłownika. W momencie, gdy nie jest wymagana funkcja blokowania, tłoczysko może poruszać się w pełnym zakresie skoku, zgodnie z parametrami producenta.

Dodatkową zaletą jest możliwość zastosowania blokady w pozycji pionowej, co szczególnie przydaje się w systemach transportu bliskiego, gdzie uniesione ładunki muszą pozostać w powietrzu przez pewien czas. W takiej sytuacji blokada zapobiega niekontrolowanemu opadaniu tłoczyska w razie spadku ciśnienia.

Warto nadmienić, że akcesoria takie jak blokada tłoczyska siłownika pneumatycznego dobrze współpracują z elementami sterowania pneumatycznego, w tym z zaworami 3/2 czy 5/2, a także z elektrozaworami bezpieczeństwa. Odpowiednie zaprojektowanie układu sterowania pozwala na zautomatyzowane zwalnianie blokady w określonych sekwencjach procesu. Na przykład w linii montażowej można zaprogramować, że tłoczysko zostanie zablokowane dokładnie wtedy, gdy czujniki pozycjonujące wykryją prawidłowe ułożenie elementu, i zwolnione dopiero po potwierdzeniu kolejnego kroku w cyklu produkcyjnym.

Z punktu widzenia inżynierii przemysłowej, blokada tłoczyska może być traktowana także jako element systemu bezpieczeństwa. Zatrzymanie ruchu tłoczyska w pozycji krańcowej bywa nieodzowne w zastosowaniach, gdzie nawet niewielkie przemieszczenie mogłoby spowodować kolizję z innymi podzespołami maszyny. W efekcie redukuje się ryzyko drogich przestojów, strat materiałowych czy poważnych usterek wyposażenia.

Aby w pełni wykorzystać możliwości oraz prawidłowo dobrać blokadę tłoczyska siłownika pneumatycznego ISO 6432 D20 marki CPP PREMA, konieczne jest poznanie jej szczegółowych parametrów technicznych. Właściwe zestawienie wymagań układu pneumatycznego z charakterystyką oferowanego akcesorium daje gwarancję bezpieczeństwa i niezawodnej pracy.

Poniżej przedstawiono podstawowe dane techniczne, które są istotne podczas projektowania oraz eksploatacji układów z blokadą tłoczyska:

1. Maksymalne ciśnienie pracy: 6 bar

   - Blokada tłoczyska została zaprojektowana z myślą o pracy w warunkach standardowych dla siłowników pneumatycznych zgodnych z ISO 6432.

   - Ciśnienie 6 bar to częsta wartość nominalna w większości linii produkcyjnych, co zapewnia szeroką kompatybilność z popularnymi maszynami.

2. Minimalne ciśnienie zasilania:

   - 2,5 bar przy zasilaniu siłownika powietrzem o ciśnieniu 0 ÷ 7,0 bar

   - 3,0 bar przy zasilaniu siłownika powietrzem o ciśnieniu 7,0 ÷ 10 bar

   - Wymaganie to dotyczy ciśnienia potrzebnego do pewnego odblokowania tłoczyska. Jest to kluczowy parametr, ponieważ określa, jakim ciśnieniem musi dysponować układ, aby uwolnić mechanizm blokujący.

3. Medium: sprężone powietrze, filtrowane, smarowane

   - Zaleca się, aby powietrze było odpowiednio uzdatnione, tzn. oczyszczone z zanieczyszczeń o cząstkach powyżej 40 µm i w razie potrzeby nawilżone mgłą olejową.

   - Parametr ten gwarantuje długotrwałą, bezawaryjną pracę blokady i innych elementów pneumatycznych w układzie.

4. Typ blokady: mechaniczna

   - W przeciwieństwie do blokad hydraulicznych, mechaniczne rozwiązanie daje pewność działania nawet w przypadku zaniku ciśnienia w układzie.

   - W momencie utraty zasilania powietrzem, mechanizm blokujący wciąż utrzymuje tłoczysko w danej pozycji.

5. Zakres temperatur pracy: od -5°C do +80°C

   - Uszczelnienia typu NBR stosowane w blokadzie charakteryzują się dobrą wytrzymałością w tym zakresie temperatur.

   - Należy jednak pamiętać, że w pobliżu wartości skrajnych zmienia się elastyczność materiału uszczelnień, co może wpływać na częstotliwość konserwacji.

6. Średnica siłownika (D20):

   - Oznaczenie D20 odnosi się do nominalnej średnicy siłownika pneumatycznego ISO 6432, dla którego blokada jest dedykowana.

   - Zgodnie z dokumentacją, blokada może być także stosowana z innymi średnicami (np. D12, D16, D25), o ile zostały zachowane odpowiednie wymiary montażowe, jednak w tym przypadku mamy do czynienia z modelem zoptymalizowanym pod D20.

7. Wymiary montażowe:

   - Blokada tłoczyska posiada znormalizowane otwory montażowe, dzięki czemu łatwo dopasować ją do obudowy siłownika.

   - Dokładne wymiary, takie jak rozstaw otworów, długość śrub czy średnice przyłączy, można znaleźć w dokumentacji technicznej produktu.

8. Masa blokady: ~0,19 kg (w przybliżeniu, może ulec niewielkiej zmianie w zależności od dokładnej wersji wykonania)

   - Niewielka masa to zaleta przy zastosowaniach w miniaturowych i lekkich konstrukcjach.

9. Materiał obudowy: aluminium, anodowane

   - Aluminium zapewnia doskonały stosunek wytrzymałości do wagi.

   - Anodowanie dodatkowo chroni przed korozją i uszkodzeniami mechanicznymi, co wydłuża żywotność całego urządzenia.

10. Materiał uszczelnień: guma olejoodporna NBR

    - NBR (nitryl) to popularny materiał stosowany w uszczelnieniach pneumatycznych ze względu na wysoką odporność chemiczną i dobrą elastyczność.

    - Temperatura pracy od -5°C do +80°C pozwala na uniwersalne zastosowanie w większości aplikacji przemysłowych.

11. Zalecane ciśnienie zasilania blokady: ok. 0,3 MPa

    - Ta wartość ciśnienia pozwala na pewne zwolnienie mechanizmu blokującego.

    - Warto pamiętać, że w niektórych aplikacjach użytkownik może wymagać dodatkowego marginesu bezpieczeństwa, dlatego zawsze należy stosować się do wytycznych producenta.

Ważnym aspektem jest to, że dane techniczne muszą być rozpatrywane w kontekście całego układu pneumatycznego. Blokada tłoczyska nie działa w oderwaniu od pozostałych elementów takich jak: siłownik, zawory, przewody, filtry, czy jednostka przygotowania powietrza. Dlatego przed przystąpieniem do montażu warto dokonać przeglądu parametrów wszystkich komponentów, aby mieć pewność kompatybilności i uniknąć przeciążeń.

Z uwagi na swoją mechaniczną konstrukcję, blokada ta reaguje na napięcie sprężyny dociskowej, która w chwili zaniku ciśnienia zaciska się na tłoczysku, uniemożliwiając jego ruch. W celu uwolnienia tłoczyska konieczne jest doprowadzenie sprężonego powietrza do dedykowanego portu zwalniającego blokadę. Jeśli siłownik jest zasilany z tego samego obwodu, ważne jest, by pamiętać o wymaganym minimalnym ciśnieniu potrzebnym do pełnego rozprężenia mechanizmu blokady.

W zależności od warunków pracy, CPP PREMA zaleca również okresowe kontrole stanu uszczelnień i mechanizmu zaciskowego. Nawet najlepsze materiały ulegają zużyciu, zwłaszcza w środowiskach o wysokim zapyleniu czy podwyższonym poziomie wilgotności. Regularny serwis pozwoli utrzymać najwyższą wydajność i zapobiec awariom.

Dane techniczne blokady tłoczyska są podstawą do właściwego dobrania urządzenia do potrzeb aplikacji. Rozważając dodatkowe obciążenia poprzeczne czy wpływ wibracji, należy skonsultować się z dokumentacją producenta i ewentualnie z działem technicznym. Tylko wtedy uzyskamy pewność, że wprowadzane rozwiązanie będzie optymalnie funkcjonować i zapewni długą pracę bez nieplanowanych przestojów.

W konstrukcji blokady tłoczyska siłownika pneumatycznego ISO 6432 D20 firma CPP PREMA stawia na wysokiej jakości materiały, które gwarantują długotrwałą i niezawodną pracę w wymagających warunkach przemysłowych. Wybór konkretnego stopu aluminium do obudowy i elastomeru do uszczelnień jest efektem wieloletnich badań oraz praktycznych doświadczeń z różnymi aplikacjami pneumatycznymi. Poniżej przedstawiamy omówienie głównych materiałów używanych w tym produkcie.

1. Aluminium anodowane

   - Głównym elementem konstrukcyjnym blokady jest korpus wykonany z wytrzymałego stopu aluminium. Aluminium wyróżnia się wysokim stosunkiem wytrzymałości mechanicznej do masy, co jest kluczowe w przypadku akcesoriów do siłowników pneumatycznych, gdzie niska masa ma znaczenie.

   - Powierzchnia aluminium często poddawana jest anodowaniu, co dodatkowo zwiększa odporność na korozję, ścieranie i uszkodzenia mechaniczne. Zabezpiecza to blokadę przed działaniem czynników zewnętrznych, takich jak wilgoć czy kontakt z substancjami chemicznymi.

   - Anodowana powłoka ma także walor estetyczny, nadając produktowi profesjonalny wygląd i ułatwiając utrzymanie czystości.

2. Guma olejoodporna NBR (uszczelnienia)

   - Uszczelnienia odgrywają kluczową rolę w zapewnieniu prawidłowego działania blokady tłoczyska. Wykorzystana w tym celu guma NBR (nitryl-butadien) charakteryzuje się wysoką odpornością na oleje, smary i inne substancje wykorzystywane w pneumatyce.

   - NBR dobrze znosi kontakt z mgłą olejową, co jest istotne, jeśli w układzie stosuje się smarowanie powietrza.

   - W zakresie temperatur od -5°C do +80°C guma NBR zachowuje odpowiednią elastyczność, co pozwala na utrzymanie odpowiedniego docisku i szczelności mechanizmu blokującego.

3. Sprężyna mechanizmu blokującego

   - Kluczowy element wykonany zwykle ze stali sprężynowej o odpowiednio dobranych parametrach.

   - Stal sprężynowa zapewnia długotrwałą żywotność przy powtarzających się cyklach zacisku i odpuszczania.

   - Sprężyna pozostaje odporna na odkształcenia, co gwarantuje powtarzalne działanie przez wiele tysięcy cykli.

4. Elementy złączne (śruby, nakrętki, sworznie)

   - Montaż blokady tłoczyska odbywa się za pomocą śrub i nakrętek, które zwykle wykonane są ze stali nierdzewnej lub ocynkowanej.

   - Dzięki temu produkty te nie ulegają korozji, co jest ważne w aplikacjach przemysłowych narażonych na wilgoć czy agresywne substancje.

5. Powłoki zabezpieczające

   - W zależności od wersji blokady mogą być stosowane dodatkowe powłoki chroniące przed zużyciem i uszkodzeniami mechanicznymi.

   - W przypadku części trących o siebie (np. elementy wewnętrzne zacisku) możliwe jest zastosowanie specjalistycznych powłok PTFE czy innych powłok niskotarciowych, jednak konkretne rozwiązanie zależy od specyfiki danej aplikacji i wymagań zamawiającego.

Dzięki tak dobranym materiałom konstrukcyjnym blokada cechuje się wysoką trwałością oraz stabilnością parametrów pracy. W praktyce oznacza to, że nawet po wielu cyklach blokowania i odblokowywania tłoczyska, mechanizm zachowuje swoją sprawność i nie wykazuje oznak znaczącego zużycia.

Podczas doboru materiałów CPP PREMA zwraca szczególną uwagę na:

- Odporność na korozję – jest to kluczowe, zwłaszcza w zakładach produkcyjnych, gdzie panują trudne warunki środowiskowe, takie jak wysoka wilgotność czy obecność chemikaliów.

- Wytrzymałość mechaniczna – blokada narażona jest na naprężenia i siły wynikające z pracy siłownika pneumatycznego. Konieczne jest więc zapewnienie, że przy obciążeniach rzędu kilku bar ciśnienia nie dojdzie do pęknięć lub odkształceń.

- Stabilność wymiarowa – w konstrukcji wszelkich elementów pneumatycznych kluczowe są precyzja i powtarzalność. Aluminium anodowane oraz odpowiednio dobrane uszczelnienia NBR gwarantują zachowanie wymiarów w pełnym zakresie temperatur pracy i przy częstych cyklach roboczych.

W przypadku branż, gdzie obowiązują restrykcyjne przepisy dotyczące kontaktu z żywnością lub lekami (np. sektor spożywczy czy farmaceutyczny), materiały konstrukcyjne blokady muszą spełniać dodatkowe wymagania w zakresie czystości i kompatybilności z normami higienicznymi. Aluminium anodowane i guma NBR często spełniają te wymogi, jednak zawsze warto skonsultować się z dokumentacją producenta czy z działem technicznym, aby upewnić się, że dany wariant blokady jest odpowiedni do kontaktu z określonymi substancjami.

Warto też dodać, że wykorzystanie lekkich materiałów, takich jak aluminium, wpływa na ogólną ergonomię montażu i serwisowania. Blokada tłoczyska może być łatwo przenoszona, instalowana i regulowana przez jedną osobę, co oszczędza czas i redukuje ryzyko błędów montażowych.

Konserwacja i dbałość o materiały

Choć zastosowane materiały są wytrzymałe, warto dbać o ich prawidłową konserwację. Należy okresowo sprawdzać stan uszczelnień, zwłaszcza w aplikacjach, gdzie blokada pracuje w agresywnych środowiskach. Zużyte lub uszkodzone elementy uszczelniające mogą prowadzić do niepełnego blokowania tłoczyska lub spadku szczelności.

- Regularne oględziny wizualne pomogą zidentyfikować ewentualne pęknięcia lub wycieki.

- W razie potrzeby zaleca się wymianę uszczelnień NBR na nowe, korzystając z oryginalnych części zamiennych producenta.

- Aluminium anodowane nie wymaga dodatkowych zabiegów konserwacyjnych poza utrzymaniem w czystości. Usunięcie osadów i zanieczyszczeń zapobiegnie powstawaniu ognisk korozji czy wnikaniu drobin ściernych do mechanizmu.

Dzięki takim praktykom eksploatacyjnym blokada tłoczyska odwdzięczy się długotrwałą i bezproblemową pracą. Firma CPP PREMA znana jest z rygorystycznej kontroli jakości na każdym etapie produkcji – od selekcji dostawców surowców aż po końcowe testy funkcjonalne. To gwarantuje, że wprowadzany na rynek produkt spełnia najwyższe standardy w zakresie bezpieczeństwa i niezawodności.

Prawidłowy montaż blokady tłoczyska siłownika pneumatycznego ISO 6432 D20 marki CPP PREMA to klucz do osiągnięcia optymalnej wydajności i bezpieczeństwa. W poniższej instrukcji przedstawiamy krok po kroku proces instalacji oraz najważniejsze wskazówki dotyczące regulacji i eksploatacji.

1. Przygotowanie stanowiska pracy

   - Zanim przystąpisz do montażu, upewnij się, że stanowisko jest czyste i wolne od zanieczyszczeń. Pył, opiłki metalu czy inne drobinki mogą uszkodzić elementy blokady podczas instalacji.

   - Sprawdź, czy posiadasz wszystkie niezbędne narzędzia, takie jak klucze imbusowe odpowiednie do gwintów montażowych, śrubokręt, szczypce, a także środki smarne (jeśli wskazane).

2. Przygotowanie siłownika pneumatycznego

   - Upewnij się, że siłownik pneumatyczny (o średnicy zgodnej z modelem blokady, tutaj D20) jest wyłączony z ruchu i odłączony od zasilania sprężonym powietrzem.

   - Skontroluj tłoczysko – powinno być czyste, wolne od uszkodzeń i nadmiernych zanieczyszczeń. W razie potrzeby przetrzyj je delikatnie szmatką nasączoną środkiem czyszczącym.

   - Jeśli siłownik jest nowy, sprawdź jego dokumentację pod kątem zaleceń producenta dotyczących przygotowania do montażu akcesoriów.

3. Instalacja blokady na tłoczysku

   - Zidentyfikuj kierunek, w którym ma zostać zamontowana blokada tłoczyska. Zwykle na obudowie blokady znajdują się oznaczenia lub otwory montażowe wskazujące właściwe ułożenie.

   - Delikatnie nasuń blokadę na wysunięte tłoczysko siłownika (w niektórych konstrukcjach tłoczysko powinno być w pozycji schowanej – sprawdź wytyczne producenta).

   - Dopasuj otwory montażowe blokady do otworów gwintowanych w specjalnej nakrętce lub elemencie mocującym siłownik (zależnie od wariantu siłownika).

4. Mocowanie przy użyciu śrub

   - Producent zwykle dostarcza zestaw śrub i nakrętek, przystosowanych do konkretnej średnicy siłownika i blokady. Skontroluj, czy długość śrub jest zgodna z tabelą w dokumentacji.

   - Wkręć śruby w otwory gwintowane, starając się dokręcać je równomiernie, by nie powodować naprężeń.

   - Zastosuj moment dokręcania zalecany przez CPP PREMA – zbyt niskie wartości mogą prowadzić do obluzowania się blokady w trakcie pracy, natomiast zbyt wysokie mogą uszkodzić gwint lub zniekształcić obudowę blokady.

5. Podłączenie przewodu powietrza sterującego blokadą

   - Blokada tłoczyska wymaga zasilania sprężonym powietrzem o minimalnym ciśnieniu (zwykle 2,5–3 bar), aby odblokować mechanizm.

   - Zlokalizuj port przyłączeniowy powietrza w obudowie blokady. Może to być króciec gwintowany G1/8 lub podobny, zależnie od modelu.

   - Podłącz wąż pneumatyczny, upewniając się, że jest on szczelnie i poprawnie osadzony. Jeśli w układzie występuje zawór zwalniający blokadę, podłącz go zgodnie z dokumentacją producenta.

6. Sprawdzenie działania blokady

   - Po podłączeniu blokady do zasilania powietrzem, sprawdź, czy mechanizm działa poprawnie:

     - Zasil powietrze do blokady i obserwuj, czy tłoczysko może swobodnie się poruszać.

     - Odetnij dopływ powietrza i zweryfikuj, czy blokada natychmiast zaciska się na tłoczysku, uniemożliwiając dalszy ruch.

   - Jeśli zauważysz nieprawidłowości (np. opóźnione blokowanie, wycieki powietrza, zbyt duży luz), sprawdź poprawność montażu oraz stan uszczelnień.

7. Regulacja pozycji blokady

   - W niektórych aplikacjach konieczne może być precyzyjne ustawienie położenia blokady względem skoku siłownika.

   - Jeśli przewidziano taką możliwość konstrukcyjnie, poluzuj śruby mocujące i przesuwaj blokadę wzdłuż tłoczyska, aż osiągniesz pożądaną pozycję.

   - Następnie ponownie dokręć śruby z właściwym momentem.

8. Kontrola końcowa

   - Sprawdź, czy wszystkie elementy są dobrze dokręcone, nie występują żadne wycieki powietrza, a blokada nie ociera się o żadne inne komponenty maszyny w trakcie ruchu siłownika.

   - Upewnij się, że przewody pneumatyczne nie są zagięte, a łączenia nie przeciekają.

   - Uruchom siłownik kilkakrotnie w pełnym zakresie skoku, obserwując pracę blokady oraz siłownika w różnych pozycjach.

9. Wskazówki eksploatacyjne

   - Zaleca się okresową kontrolę stanu uszczelnień. Jeżeli blokada jest narażona na działanie pyłu, wiórów lub substancji agresywnych, częstotliwość przeglądów należy zwiększyć.

   - Przy intensywnej eksploatacji warto co jakiś czas sprawdzić, czy sprężyna zachowała swoją elastyczność i czy nie pojawiły się pęknięcia.

   - Zachowanie właściwego ciśnienia zasilania i filtracji powietrza jest kluczowe dla długiej żywotności. Regularnie kontroluj filtry w układzie pneumatycznym, by uniknąć zapchania zanieczyszczeniami.

10. Typowe błędy montażowe

    - Nadmierny moment dokręcania śrub: może prowadzić do deformacji obudowy i problemów z działaniem mechanizmu zaciskowego.

    - Zbyt małe ciśnienie powietrza: nie pozwoli na pełne rozblokowanie tłoczyska, co spowoduje tarcie i przyspieszone zużycie blokady.

    - Brak współosiowości: jeżeli blokada i siłownik nie są ustawione współosiowo, może dojść do zacinania się tłoczyska lub uszkodzenia samych uszczelnień.

    - Pominięcie usunięcia zanieczyszczeń: nawet drobne opiłki mogą spowodować zarysowanie tłoczyska lub wnętrza blokady, co prowadzi do utraty szczelności lub mechanicznych uszkodzeń.

Pamiętaj, że opisane kroki montażu mają charakter ogólny. Zawsze należy kierować się szczegółową dokumentacją dołączoną przez producenta oraz obowiązującymi zasadami bezpieczeństwa w danym zakładzie pracy. W razie wątpliwości warto skontaktować się z działem wsparcia technicznego CPP PREMA lub z wykwalifikowanym serwisem.

Poniżej zebraliśmy najczęściej zadawane pytania (FAQ) dotyczące blokady tłoczyska siłownika pneumatycznego ISO 6432 D20 od CPP PREMA wraz z wyjaśnieniami. Ta sekcja ma na celu rozwiać wątpliwości i pomóc w codziennej eksploatacji oraz doborze blokady do konkretnych zastosowań.

1. Czy blokada tłoczyska sprawdzi się w każdych warunkach przemysłowych?

   - Blokada została zaprojektowana z myślą o typowych warunkach przemysłowych, gdzie temperatura oscyluje w zakresie od -5°C do +80°C, a ciśnienie nie przekracza 6 bar. Jeśli jednak praca ma przebiegać w ekstremalnie wysokich lub niskich temperaturach albo przy większym ciśnieniu, należy zasięgnąć porady technicznej producenta.

2. Co w sytuacji, gdy powietrze w układzie nie jest smarowane?

   - Według zaleceń CPP PREMA, medium powinno być filtrowane i smarowane mgłą olejową. Dzięki temu blokada (a także cały układ pneumatyczny) będzie działać płynnie i bez zatarć. Jeśli jednak nie można zastosować smarowania, należy przynajmniej zapewnić odpowiednie filtrowanie powietrza i częściej kontrolować stan uszczelnień.

3. Jakie są objawy zużycia lub uszkodzenia blokady?

   - Najczęstsze symptomy to: trudności z pełnym zablokowaniem tłoczyska (luz), wycieki powietrza z okolic korpusu, niestabilne działanie mechanizmu zaciskowego oraz opóźnione reakcje na polecenie odblokowania. W takich sytuacjach warto przeprowadzić przegląd i ewentualnie wymienić zużyte elementy, jak np. uszczelnienia.

4. Czy można stosować blokadę w pozycji pionowej (z tłoczyskiem skierowanym ku górze)?

   - Tak, mechanizm blokujący jest mechanicznym systemem zaciskowym i jego działanie nie zależy od orientacji siłownika. W pozycji pionowej blokada skutecznie zapobiegnie opadaniu tłoczyska w razie utraty ciśnienia.

5. Czy montaż blokady wymaga modyfikacji w siłowniku?

   - Zazwyczaj nie, jeżeli siłownik jest zgodny z normą ISO 6432 i ma średnicę 20 mm (D20). Blokada posiada znormalizowane otwory montażowe i jest przewidziana do współpracy z typowym siłownikiem pneumatycznym MINI. Wystarczy tylko zastosować się do instrukcji montażu i użyć właściwej długości śrub.

6. Czy blokada wpływa na siłę generowaną przez siłownik?

   - W momencie, gdy blokada nie jest aktywna (mechanizm jest odblokowany), tłoczysko może pracować z nominalną siłą siłownika, zgodnie z parametrami producenta. Gdy jednak blokada jest załączona, ruch tłoczyska jest wstrzymany. Nie dochodzi tu do zmiany siły siłownika, ale do całkowitego zahamowania ruchu tłoczyska.

7. Jakie jest minimalne ciśnienie potrzebne do odblokowania tłoczyska?

   - Zależnie od przedziału ciśnień zasilania siłownika w całym układzie, wynosi ono 2,5 bar (dla ciśnienia siłownika 0 ÷ 7 bar) lub 3,0 bar (dla ciśnienia w zakresie 7 ÷ 10 bar). W praktyce oznacza to, że w większości standardowych instalacji pneumatycznych blokada będzie mogła zostać bez problemu odblokowana.

8. Czy można regulować siłę zacisku blokady?

   - Siła zacisku wynika głównie z parametrów sprężyny oraz konstrukcji mechanizmu blokującego. Zazwyczaj nie ma potrzeby ani możliwości regulowania jej w warunkach standardowego użytkowania. Jeżeli występują nietypowe wymagania, warto skonsultować się z producentem.

9. Czy blokadę można stosować z siłownikiem o wydłużonym tłoczysku (wariant T)?

   - Tak, konstrukcja blokady jest przystosowana do współpracy zarówno ze standardowymi siłownikami ISO 6432, jak i z ich wersjami o wydłużonym tłoczysku. Należy jednak pamiętać o prawidłowym zamówieniu (np. oznaczenie „B” lub „T” na końcu numeru zamówieniowego) i sprawdzeniu wymiarów montażowych.

10. Co zrobić, gdy w trakcie pracy blokada samoczynnie się odblokowuje?

    - Najprawdopodobniej jest to spowodowane brakiem szczelności w układzie sterującym blokadą bądź błędnym ustawieniem zaworu sterującego. Należy sprawdzić, czy powietrze nie ucieka przez nieszczelne złącza, czy zawór rozdzielający działa prawidłowo oraz czy ciśnienie w przewodzie nie spada poniżej wymaganego minimum.

11. Jak długo blokada wytrzymuje intensywną eksploatację?

    - Trwałość blokady zależy od wielu czynników: częstotliwości cykli blokowania/odblokowywania, jakości powietrza (filtracji), warunków środowiskowych. W większości aplikacji przemysłowych przy prawidłowej konserwacji blokada może pracować bezawaryjnie przez kilka lat.

12. Czy można stosować blokadę w środowisku o wysokim poziomie zapylenia?

    - Tak, pod warunkiem że zapewnimy odpowiednie filtrowanie i ewentualne osłony mechaniczne. Głównym zagrożeniem jest możliwość dostania się zanieczyszczeń do wnętrza mechanizmu zaciskowego. Regularne przeglądy i konserwacja pomagają zapobiec przedwczesnemu zużyciu.

13. Jakie środki smarne stosować do blokady?

    - Najczęściej zaleca się korzystanie z olejów i smarów dedykowanych do pneumatyki. W przypadku mgły olejowej w powietrzu roboczym, uszczelnienia NBR są kompatybilne z popularnymi specyfikacjami olejów. Ważne, by unikać substancji mogących reagować z nitrylem.

14. Czy konieczne jest używanie dodatkowych czujników położenia?

    - Nie jest to wymagane, jednak w bardziej zaawansowanych aplikacjach stosuje się czujniki informujące o stanie blokady (czy tłoczysko jest zablokowane czy odblokowane). Może to podnieść poziom automatyzacji i bezpieczeństwa w zakładzie.

15. Jaką rolę pełni blokada w kontekście bezpieczeństwa pracowników?

    - Blokada tłoczyska stanowi kluczowe zabezpieczenie w razie awarii zasilania powietrzem lub gdy konieczne jest ręczne przerwanie procesu. Zapobiega niekontrolowanemu ruchowi tłoczyska, który mógłby stanowić zagrożenie dla operatorów czy osób obsługujących maszynę.

16. Gdzie szukać pomocy technicznej w razie problemów?

    - W przypadku trudności z montażem, doborem lub eksploatacją zawsze warto skontaktować się z działem wsparcia CPP PREMA, który posiada doświadczenie w rozwiązywaniu typowych i mniej typowych zagadnień związanych z pneumatycznymi blokadami tłoczysk.

17. Czy można zamówić blokadę w niestandardowym wykończeniu powierzchni?

    - W niektórych przypadkach producent oferuje indywidualne opcje wykończenia, np. specjalne powłoki antyadhezyjne lub odporne na działanie określonych chemikaliów. W takiej sytuacji należy złożyć zapytanie ofertowe z uwzględnieniem specyficznych wymagań.

18. Czy blokada pasuje tylko do siłowników CPP PREMA, czy również do innych marek?

    - Jeśli siłownik spełnia normę ISO 6432 i posiada średnicę 20 mm, istnieje wysokie prawdopodobieństwo, że blokada będzie kompatybilna również z innymi producentami. Niemniej zawsze warto sprawdzić tabelę wymiarową i upewnić się, że rozstaw otworów montażowych jest identyczny.

19. Jakie są podstawowe zasady bezpieczeństwa przy montażu blokady?

    - Wyłącz zasilanie pneumatyczne i upewnij się, że siłownik jest w pozycji neutralnej.

    - Zabezpiecz tłoczysko przed niekontrolowanym ruchem.

    - Używaj narzędzi zgodnie z zaleceniami producenta.

    - Postępuj zgodnie z wytycznymi BHP dotyczącymi pracy z układami sprężonego powietrza.

20. Czy istnieją różnice w montażu blokady między siłownikiem standardowym a wydłużonym?

    - Zasadniczo proces montażu wygląda podobnie, jednak w przypadku siłownika z wydłużonym tłoczyskiem (T) może być konieczne dopasowanie wymiarów śrub lub innych detali montażowych. Informacje na ten temat znajdują się w tabelach wymiarowych dołączonych do produktu.
