Osprzęt do siłowników MINI D12 - D25

Firma CPP PREMA to ceniony producent w branży pneumatyki, specjalizujący się w dostarczaniu niezawodnych siłowników pneumatycznych i bogatego wachlarza akcesoriów montażowych. Kluczowa część oferty obejmuje osprzęt przeznaczony do siłowników MINI o średnicach D12–D25, zgodnych z międzynarodową normą ISO6432. W kategorii akcesoriów i mocowań, firma proponuje pięć głównych rodzin produktów:

1. Prowadniki do siłowników: Ułatwiają zachowanie osiowości i minimalizują skręcanie czy wygięcia tłoczyska podczas ruchu. Często stosuje się je przy dłuższych skokach, gdzie siłownik może wymagać dodatkowego wsparcia, by nie występowały luzy boczne.

2. Blokady tłoczysk: Zapewniają możliwość zatrzymania tłoka w określonej pozycji, co bywa niezbędne przy zabezpieczeniu maszyny lub danej strefy przed niekontrolowanym ruchem.

3. Końcówki tłoczysk: Elementy gwintowane montowane na końcu tłoczyska, umożliwiające mocowanie siłownika do różnego rodzaju łączników, przegubów, widełek czy zaczepów.

4. Łapy, ucha, nakrętki i kołnierze: Odpowiadają za stabilne, pewne i bezpieczne zamocowanie siłownika w konstrukcji maszyny bądź linii produkcyjnej. Dzięki nim siłownik może zostać zamontowany czołowo, bocznie, osiowo lub z możliwością ruchu obrotowego.

5. Czujniki i chwyty czujników: Zapewniają automatyzację przez monitorowanie położenia tłoka. Czujniki pola magnetycznego (reed, Hall-effect) wykrywają obecność magnesu w tłoku i generują sygnał informujący sterownik o aktualnej pozycji siłownika.

CPP PREMA opracowuje te akcesoria z myślą o wytrzymałości, łatwości montażu i kompatybilności. Każdy element przeszedł liczne testy jakościowe, w tym pod kątem obciążeń dynamicznych, odporności na korozję i zużycie w warunkach intensywnej eksploatacji. Dzięki temu klient, wybierając np. prowadnik do siłownika D20, może mieć pewność, że element dopasuje się do tulei siłownika i zapewni właściwą stabilizację ruchu. Podobnie jest z łapami czy czujnikami – staranne wymiary i dopasowanie do standardu ISO6432 gwarantują szybki i bezproblemowy montaż.

Siłowniki MINI (D12–D25) są chętnie stosowane w zautomatyzowanych procesach przemysłowych: od pakowania i etykietowania, poprzez linie montażowe, aż po zrobotyzowane gniazda obróbcze. Niewielkie rozmiary tych siłowników czynią je idealnym wyborem w ciasnych przestrzeniach, lecz aby w pełni wykorzystać ich potencjał, niezbędne są akcesoria. Blokady tłoczysk pozwalają na utrzymanie siłownika w pozycji wyjściowej czy pośredniej, zwiększając bezpieczeństwo i kontrolę. Końcówki tłoczysk z gwintami umożliwiają dopasowanie do widełek, przegubów kulowych czy elementów chwytnych w manipulatorach robotycznych.

Łapy, ucha, nakrętki i kołnierze zapewniają rozmaite warianty instalacji siłownika w maszynie: od montażu czołowego (kołnierz) przez podporowy (łapy) aż do ruchomego (ucha ze sworzniem). W zależności od potrzeb, można wybrać akcesorium o określonym kształcie i materiale (aluminium anodowane, stal ocynkowana, stal nierdzewna), co wpływa na odporność na korozję, masę elementu i koszty końcowe.

Czujniki i chwyty czujników to kolejna istotna grupa, szczególnie w kontekście automatyzacji i monitorowania stanu maszyny. Czujniki – np. typu T – montuje się w rowku siłownika bądź na specjalnych opaskach, a uchwyty zapewniają stabilność i regulację położenia. Odczyt sygnału z czujnika daje sterownikowi PLC informację, czy tłok dotarł do końca skoku, co zapobiega kolizjom lub nadmiernym naprężeniom. Inwestycja w te elementy zmniejsza ryzyko awarii oraz zwiększa wydajność procesu, dzięki szybszemu i bardziej precyzyjnemu sterowaniu ruchem siłownika.

CPP PREMA projektuje swoje rozwiązania w oparciu o bogate doświadczenie inżynieryjne, współpracując z klientami z różnych sektorów przemysłu: spożywczego, farmaceutycznego, motoryzacyjnego, chemicznego i wielu innych. Osprzęt do siłowników MINI D12–D25 jest stale ulepszany: producent bada nowe materiały (stopów aluminium, stali nierdzewnej, powłok antykorozyjnych) i przeprowadza testy w warunkach skrajnych temperatur i wilgotności.

Kolejnym walorem tej kategorii jest uniwersalność i ekonomia. Elementy mocujące (np. łapy czy kołnierze) często pasują do różnych średnic siłowników, jeśli tylko mieszczą się w zakresie D12–D25. Oznacza to redukcję asortymentu części zamiennych w magazynie i szybszy serwis maszyn w razie awarii. Projektanci natomiast docenią spójność wymiarową, pozwalającą budować modułowe linie produkcyjne, gdzie siłowniki i ich akcesoria można dowolnie konfigurować.

W kontekście serwisu i wsparcia technicznego, producent dostarcza rysunki 2D, modele 3D, karty katalogowe oraz instrukcje montażu. Dzięki temu służby utrzymania ruchu szybko identyfikują potrzebne akcesorium, a inżynierowie konstruujący maszynę mogą w prosty sposób zamodelować położenie siłownika i elementów mocujących w projekcie CAD. Ponadto CPP PREMA świadczy doradztwo w doborze odpowiednich komponentów: inżynier może przedstawić parametry pracy (ciśnienie, obciążenie boczne, częstotliwość cykli), a specjaliści z firmy podpowiedzą, który prowadnik, uchwyt czy czujnik najlepiej sprosta wymaganiom.

Bezpieczeństwo to kolejny atut. Blokady tłoczysk zabezpieczają maszynę przed niekontrolowanym wysunięciem siłownika, co mogłoby zagrażać operatorowi lub delikatnym częściom. Końcówki tłoczysk i łapy minimalizują możliwość odkształceń lub urwania gwintu, a czujniki wykrywają obecność tłoka w odpowiednim punkcie, co zapobiega wypadkom przy kolizjach z innymi elementami linii. W efekcie maleje ryzyko kosztownych przestojów i wzrasta poziom ochrony personelu.

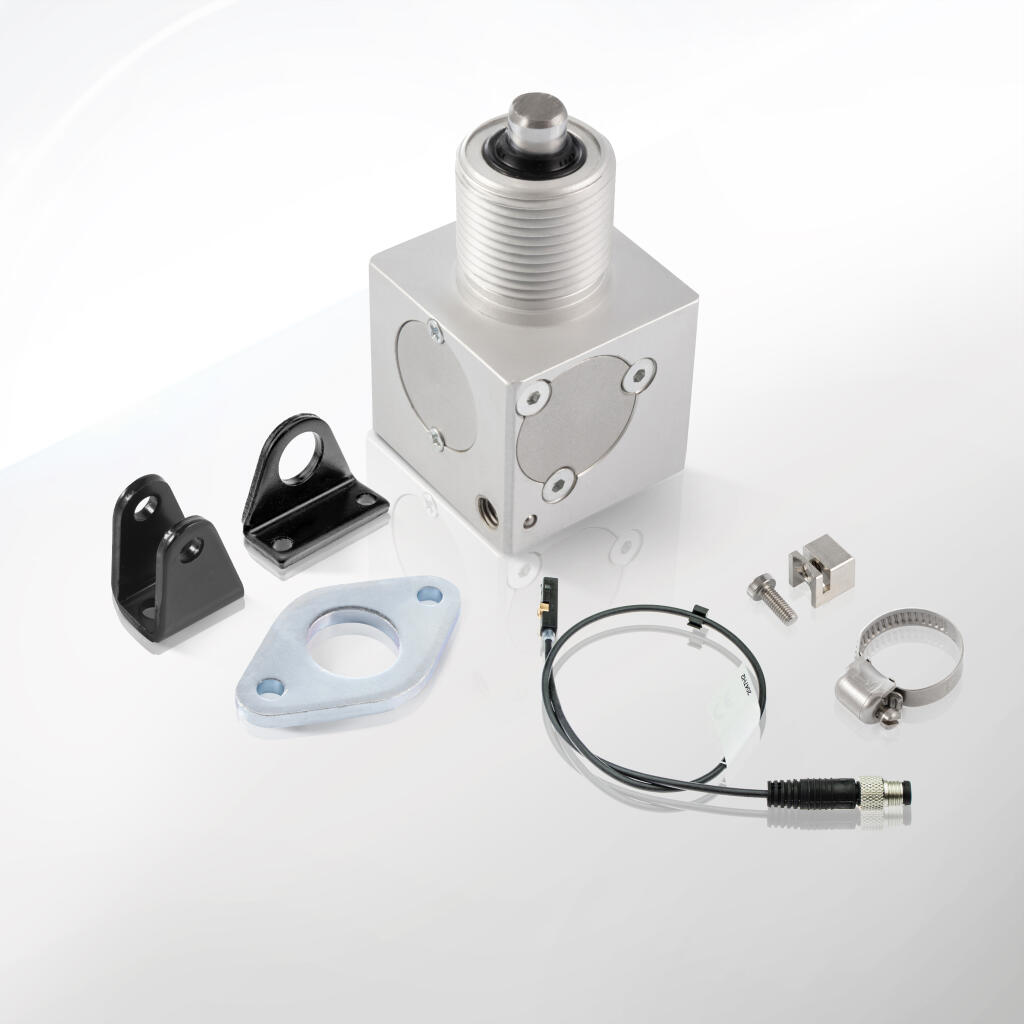

Zestaw akcesoriów i mocowań do siłowników pneumatycznych MINI D12–D25, oferowany przez CPP PREMA, jest nieodzowny w wielu branżach i aplikacjach, w których kluczowa jest precyzja ruchu i niezawodność. Każda z pięciu rodzin produktów (Prowadniki, Blokady tłoczysk, Końcówki tłoczysk, Łapy/ucha/nakrętki/kołnierze, Czujniki i chwyty czujników) znajduje zastosowanie w nieco odmienny sposób, ale wszystkie uzupełniają funkcjonalność siłownika, wspierając wysoką automatyzację i wydajność procesów.

1. Linia montażowa w przemyśle spożywczym

W branży spożywczej dominują wymogi higieniczne i odporność na korozję. Siłowniki MINI D12–D25 często obsługują czynności pakowania, dozowania czy etykietowania. Prowadniki do siłowników minimalizują wibracje i zapobiegają bocznym obciążeniom, przedłużając żywotność siłownika w warunkach ciągłego ruchu. Blokady tłoczysk pozwalają zatrzymać siłownik w pozycji docisku np. przy trzymaniu opakowań. Końcówki tłoczysk w nierdzewnych wariantach umożliwiają stabilne łączenie tłoczyska z elementami mechanizmu dociskającego. Czujniki montowane w rowku T lub przy pomocy opaski z uchwytem dają sterownikowi PLC informację o osiągnięciu pozycji skrajnej. W ten sposób linia działa w sposób zsynchronizowany, a tempo pakowania rośnie.

2. Motoryzacja i przemysł maszynowy

W sektorze motoryzacyjnym liczy się dynamika ruchu siłowników i odporność na obciążenia dynamiczne. Prowadniki umożliwiają utrzymanie siłownika w osi przy częstych cyklach, np. w zrobotyzowanych liniach spawalniczych. Blokady tłoczysk zapobiegają cofaniu się siłownika w sytuacjach awaryjnych lub chronią przed swobodnym opadaniem elementu. Łapy i kołnierze montują siłownik bocznie lub czołowo w ramie robota, gwarantując brak luzów. Czujniki monitorują ruch i pozwalają uniknąć kolizji siłownika z elementami wkoło. W efekcie automatyzacja przebiega sprawnie, a linia motoryzacyjna osiąga wysoką wydajność produkcyjną.

3. Automatyka przemysłowa – linie montażowe i testowe

Wielu producentów urządzeń automatyki korzysta z siłowników MINI, by realizować proste ruchy transferowe czy montażowe. Gdy trzeba przesunąć niewielki detal z jednej stacji na drugą, siłownik z końcówką tłoczyska pasującą do chwytaka precyzyjnie wykonuje zadanie. Prowadnik dba o osiowość, opaski z uchwytem czujnika informują sterownik o pokonaniu określonego odcinka. W systemach testowych, np. w badaniach szczelności, blokady tłoczysk pełnią funkcję bezpieczeństwa, uniemożliwiając samoczynny powrót tłoka przy spadku ciśnienia. Możliwość szybkiego montażu czy wymiany czujników w rowku siłownika zapewnia elastyczność w konfigurowaniu testów.

4. Branża farmaceutyczna i kosmetyczna

Podobnie jak w spożywce, tu także liczą się higiena i sterylność. Siłowniki MINI często pracują w komorach czystych. Prowadniki w wykonaniu nierdzewnym lub z powłoką antykorozyjną minimalizują ryzyko zanieczyszczeń. Nakrętki i końcówki tłoczysk z gładkimi powierzchniami ułatwiają mycie i dezynfekcję. Czujniki z klasy szczelności IP67/68 dają pewność, że wilgoć nie uszkodzi elektroniki. Blokady zaś pozwalają utrzymać tłoczysko w pozycji docisku, np. przy zamknięciu fiolki czy ampułki w sterylnych warunkach.

5. Robotyka i aplikacje edukacyjne

W niewielkich projektach mechatronicznych czy na uczelniach technicznych siłowniki MINI i akcesoria CPP PREMA zapewniają modułowość i łatwość instalacji. Studenci mogą poznać zasady montażu kołnierzy, ocenić wpływ ucha na możliwość obrotu siłownika, czy zobaczyć w praktyce, jak czujniki sygnalizują osiągnięcie końca skoku. Prowadnik demonstruje znaczenie stabilizacji ruchu przy dłuższych skokach. Blokada tłoczyska uczy podstaw bezpieczeństwa maszyn, pokazując jak zatrzymać siłownik w pozycji krańcowej.

6. Produkcja opakowań i kartonów

Siłowniki MINI odpowiadają tu za składanie kartonów, dociskanie klap, nasuwanie folii czy obsługę zamków w maszynach pakujących. Końcówka tłoczyska z gwintem M16x1,5 lub M22x1,5 może być przykręcona do chwytaka lub popychacza przesuwającego pakiet kartonów. Blokady tłoczysk zapobiegają niekontrolowanemu wysuwowi, gdy ciśnienie spada (np. w nocy po wyłączeniu sprężarki). Czujniki kontrolują pozycje, co przekłada się na synchronizację z taśmociągiem. A gdy linia wymaga precyzji w docisku, prowadnik niweluje boczne luzy, zapewniając powtarzalny kąt docisku opakowania.

7. Systemy transportowe i logistyczne

W sortowniach paczek czy magazynach wysokiego składowania siłowniki MINI realizują otwieranie i zamykanie bramek, zastawek czy blokad torów. Łapy montażowe przytwierdzają siłownik do stelaża, a czujniki wysyłają sygnał do systemu zarządzającego przepływem ładunków. Blokada tłoczyska gwarantuje, że klapa nie opadnie w razie braku sprężonego powietrza, co minimalizuje wypadki. Prowadnik przydaje się, gdy skok siłownika jest większy i wymagana jest stabilna praca przy bocznych siłach, np. przesuw palety.

8. Obrabiarki i linie CNC

W maszynach obróbczych niewielkie siłowniki MINI dociskają detale, otwierają osłony czy aktywują lokalne dociski śrubowe. Końcówki tłoczysk pasują do imadeł i modułów mocujących, czujniki potwierdzają zaciśnięcie, a blokady chronią przed cofaniem w trakcie skrawania. Wzmocnione łapy i kołnierze pozwalają zainstalować siłownik w korpusie frezarki lub tokarki tak, by wibracje nie powodowały poluzowania.

9. Budownictwo, maszyny do robót lekkich

Choć w budownictwie dominują siłowniki większych średnic, w sprzęcie pomocniczym (np. drobne podnośniki, zaciski, zapadnie) miniaturowe siłowniki także mają zastosowanie. Prowadniki chronią przed przegięciem dłuższego tłoczyska. Blokady zwiększają bezpieczeństwo, blokując tłoczysko w pozycji uniesionej. Czujniki dają pewność, że narzędzie budowlane jest ustawione poprawnie w strefie pracy operatora.

W rozdziale tym przedstawiam szczegółowe dane techniczne pięciu głównych rodzajów osprzętu do siłowników pneumatycznych MINI D12–D25:

1. Prowadniki do siłowników

2. Blokady tłoczysk

3. Końcówki tłoczysk

4. Łapy, ucha, nakrętki i kołnierze

5. Czujniki i chwyty czujników

Każdy z nich posiada parametry decydujące o kompatybilności z konkretnym modelem siłownika, odporności na obciążenia, temperaturę czy warunki środowiskowe.

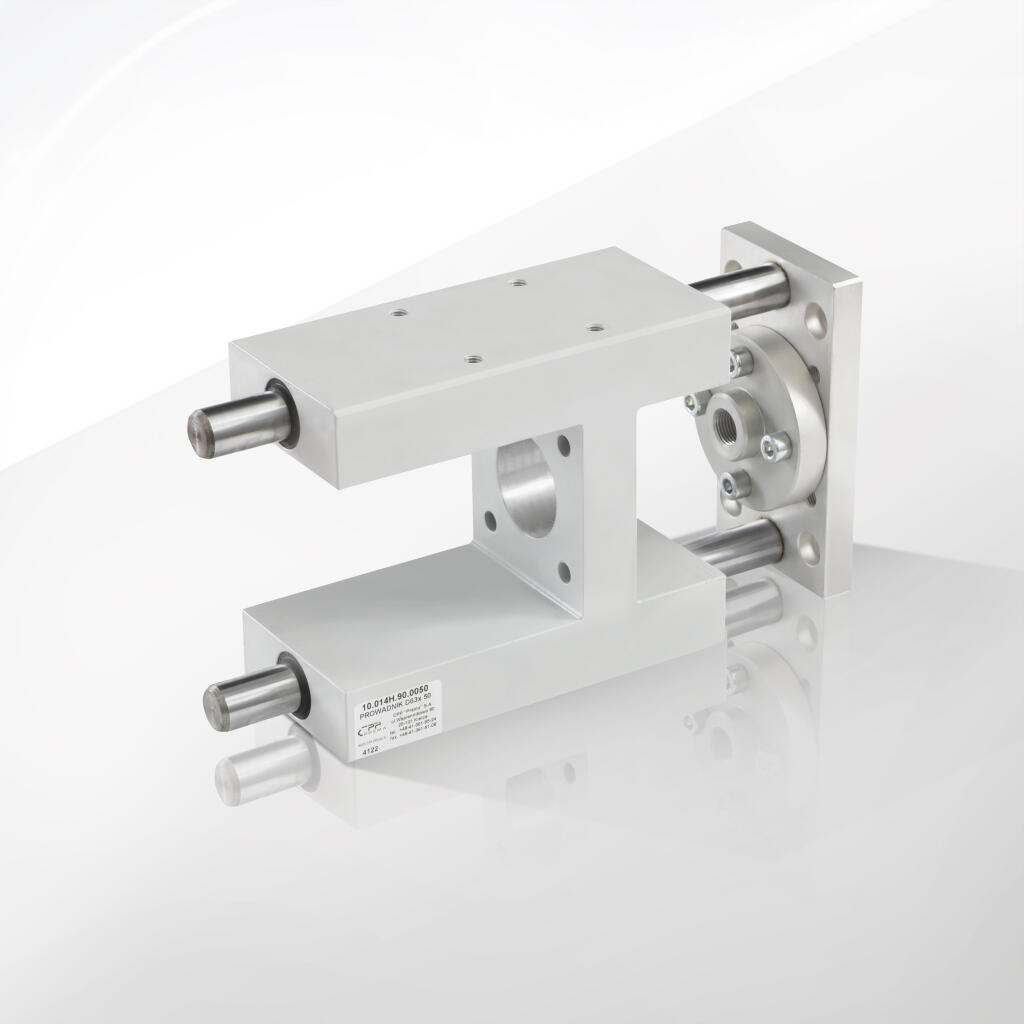

1. Prowadniki do siłowników

Zastosowanie: Siłowniki z dłuższymi skokami (np. powyżej 50 mm) lub narażone na siły boczne potrzebują prowadników, by uniknąć nadmiernego ugięcia tłoczyska.
Wymiary: Producenci wyróżniają prowadniki do D12, D16, D20, D25, a czasem większych (D32). Mają określoną odległość rozstawu otworów mocujących, np. L1, L2, śruby M4, M5.
Pasowanie i łożyskowanie: Mogą wykorzystywać tuleje ślizgowe (np. z brązu) lub kulkowe (stal hartowana) – wariant kulkowy lepiej radzi sobie z wysokimi prędkościami i mniejszym tarciem, lecz jest droższy.
Nośność: Katalog podaje dopuszczalne siły boczne i moment zginający (Mx, My, Mz), przy których prowadnik wciąż pracuje stabilnie, bez deformacji.

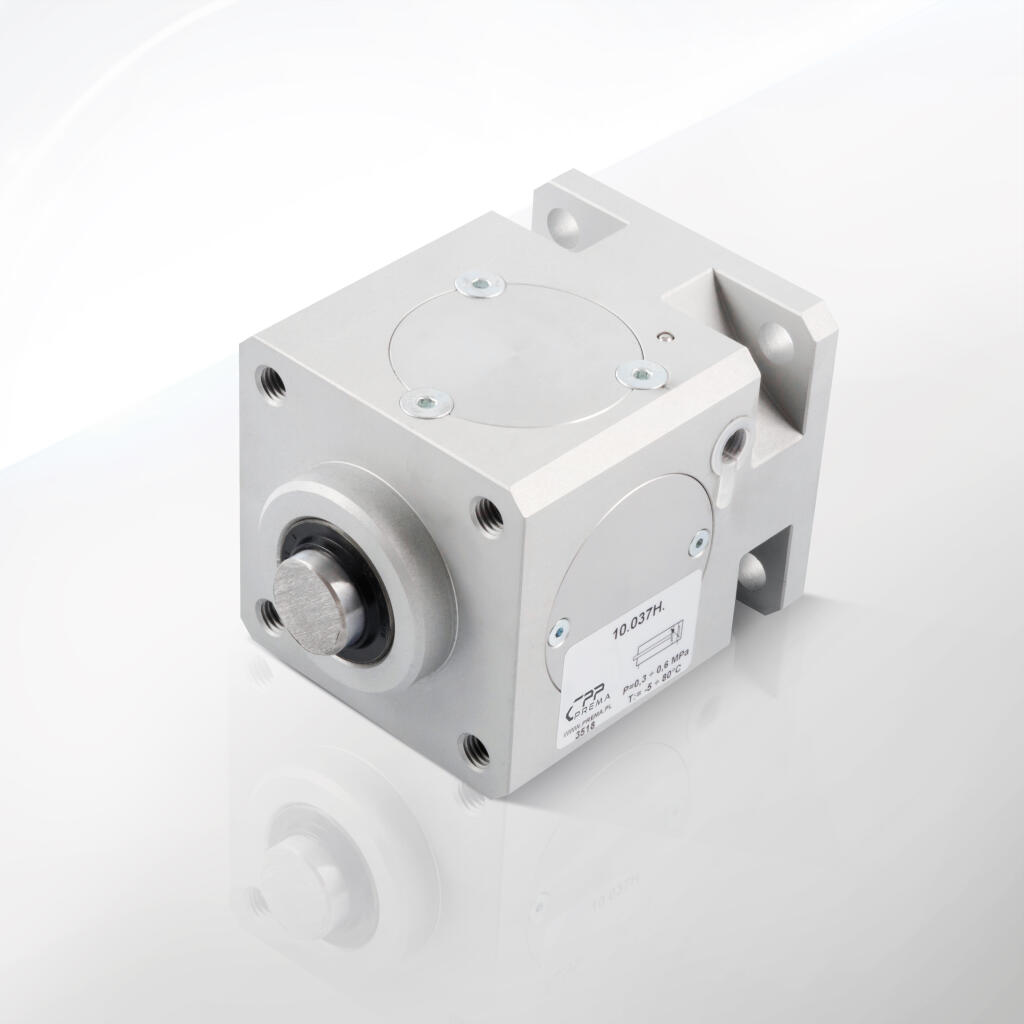

2. Blokady tłoczysk

Zasada działania: Mechanizm wewnętrzny blokuje ruch tłoczyska w położeniu wysuniętym bądź cofniętym. Niektóre modele zapewniają blokadę automatyczną, inne wymagają sygnału sterującego.
Parametry blokady:

• Maksymalne ciśnienie robocze (np. 10 bar),

• Siła trzymania (np. do 200 N przy D16),

• Tolerancja temperatur (zwykle –10°C do +60°C).
  Wymiary montażowe: Kompatybilność z siłownikiem ISO6432 – trzeba sprawdzić rozstaw śrub i średnicę wewnętrzną, by blokada idealnie pasowała do korpusu lub pokrywy siłownika.

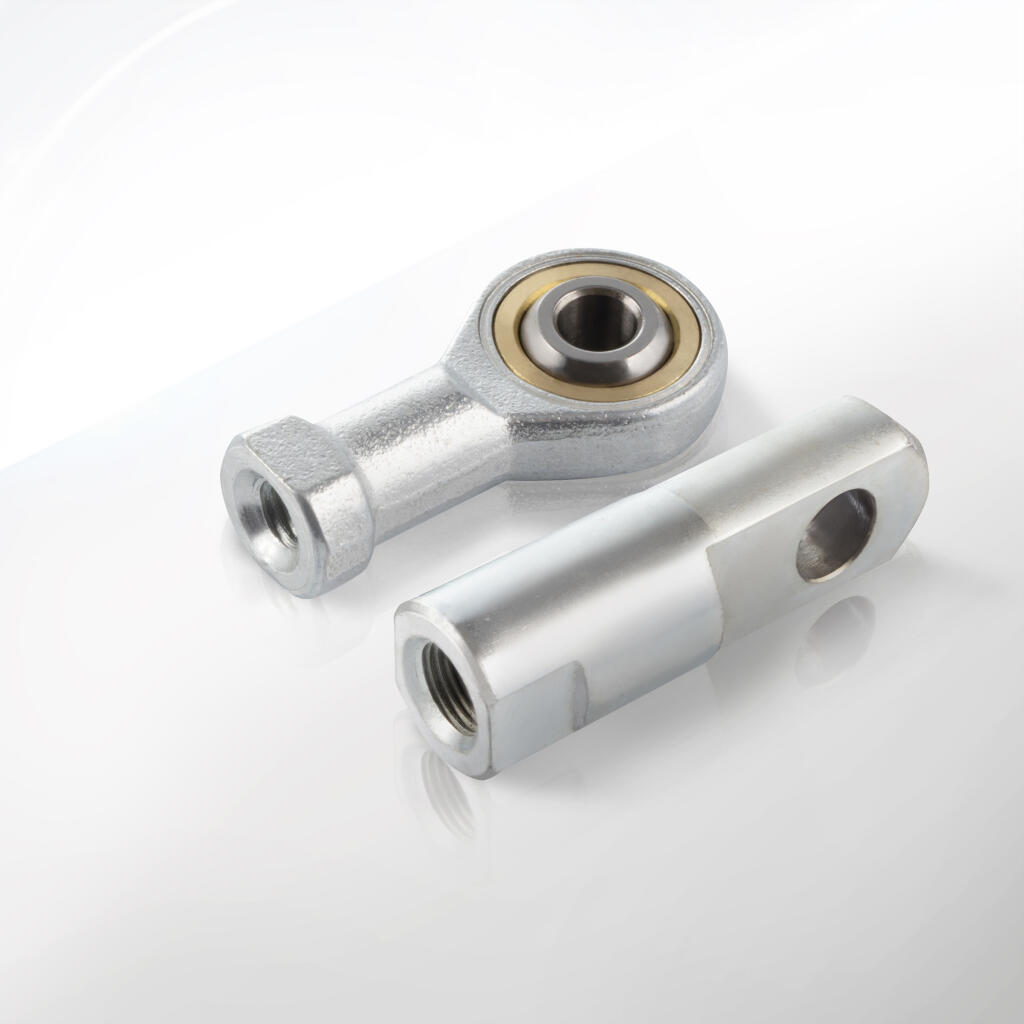

3. Końcówki tłoczysk

Funkcja: Końcówki tłoczysk (np. widełki, przeguby kulowe, oczka) umożliwiają przyłączenie tłoczyska do dalszej części maszyn, np. ramienia, cięgna, zblocza.
Gwint: W siłownikach MINI D12–D25 spotyka się najczęściej M6, M8, M10, M16x1,5, M22x1,5 w tłoczysku. Końcówki powinny mieć wewnętrzny lub zewnętrzny gwint kompatybilny.
Materiał: Stal węglowa ocynkowana, nierdzewna (A2), a czasem aluminium do lżejszych aplikacji.
Zakres obciążeń: Końcówka musi wytrzymać siłę nominalną siłownika (np. kilkaset niutonów przy 6 barach). Dokumentacja często wspomina o wytrzymałości na rozciąganie (przykładowo 1000 N) i maksymalnym kącie odchylenia w przypadku przegubów kulowych.

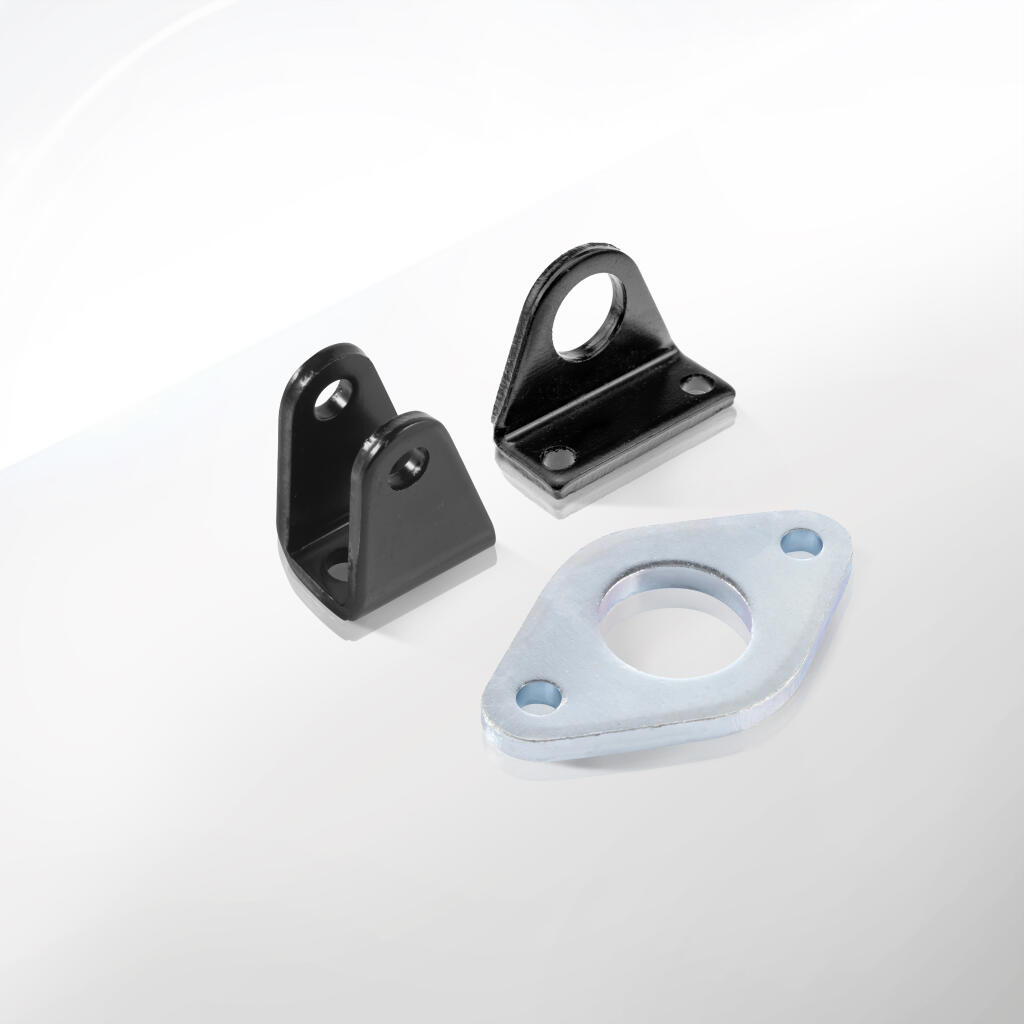

4. Łapy, ucha, nakrętki i kołnierze

Łapy: Montowane zwykle w pozycji podporowej; parametry opisują wysokość łapy, rozstaw otworów, grubość płyty bazowej. Często stosuje się śruby M4–M6 w siłownikach D12–D25.
Ucha ze sworzniem: Służą do ruchomego mocowania siłownika, np. na jednym końcu korpusu. Kluczowe parametry: średnica sworznia, rozstaw ramion ucha, wymiar osiowy.
Nakrętki: Gwint (M16x1,5, M22x1,5), klasa wytrzymałości, moment dokręcania (np. 20–30 Nm).
Kołnierze: Przytwierdzane do pokrywy czołowej siłownika, pozwalają na montaż czołowy w maszynie. Należy znać średnicę korpusu (np. 16 mm) i standardowe otwory. Tolerancje rzędu ±0,1 mm są powszechne.

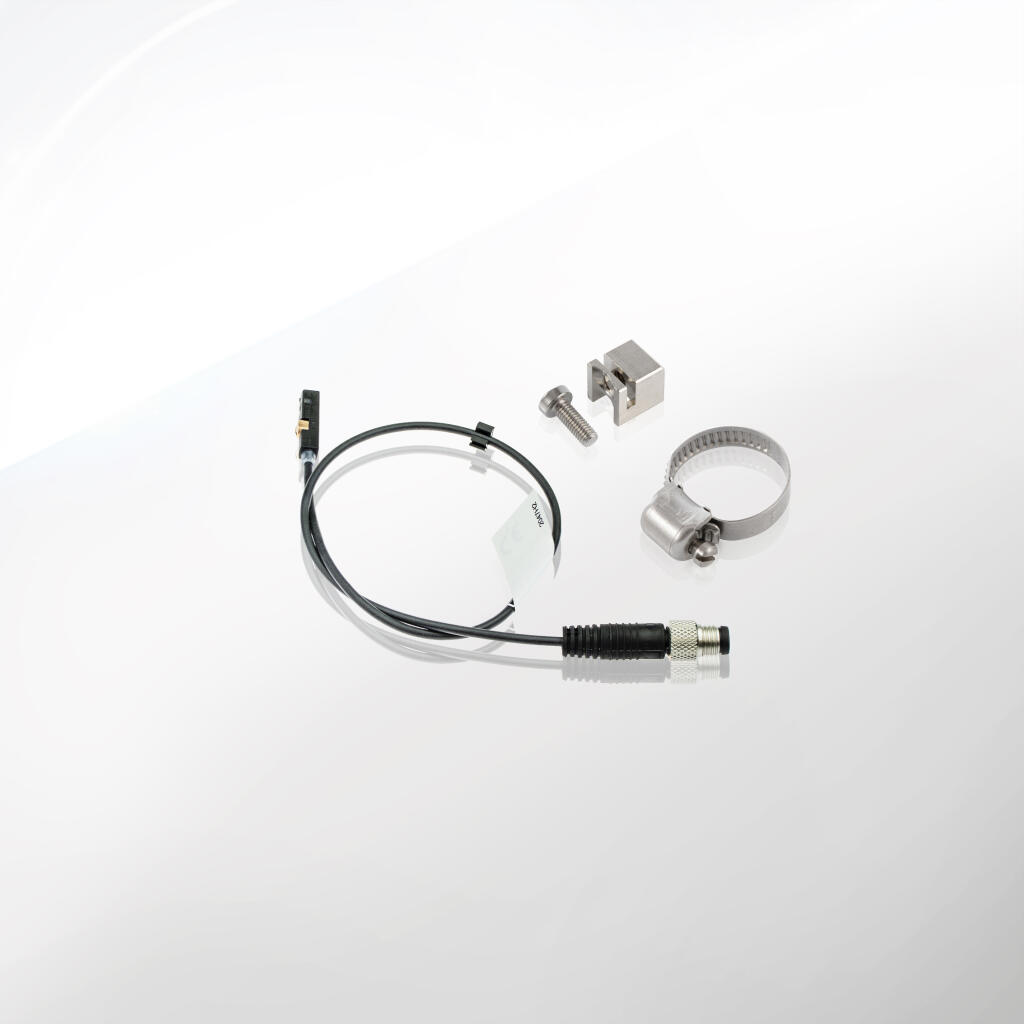

5. Czujniki i chwyty czujników

Czujniki pola magnetycznego wykrywają magnes w tłoku. Parametry:

• Zasilanie (10–30 V DC),

• Prąd wyjścia (np. 100–200 mA),

• Stopień ochrony (IP67),

• Zakres temperatur (–25°C do +85°C),

• Typ wyjścia (PNP, NPN, NO, NC),

• Rodzaj przewodu (PUR, PVC) i jego długość (0,3 m, 2 m).
  Uchwyty czujników: Opaski dopasowane do średnic (D12–D16, D20–D25, D25–D80 z prowadnikiem). Kształt rowka w siłowniku (T, C, okrągły) decyduje o rodzaju adaptera.

6. Zgodność z ISO6432 i inne normy

Siłowniki MINI zgodne z ISO6432 to standard, ale można spotkać siłowniki z rowkiem trapezowym lub okrągłym. Producent – CPP PREMA – w dokumentacji precyzyjnie opisuje, do jakich wariantów rowków przeznaczone są poszczególne akcesoria. Prowadniki, blokady i łapy zwykle zawierają informację: „do siłownika SMI D12–D25”, co sugeruje adaptację do najpowszechniejszej normy.

7. Odporność na korozję i temperatura

Wiele elementów występuje w wersjach ocynkowanych, anodowanych lub nierdzewnych. Zwykle praca odbywa się w temperaturach od –20°C do +80°C. Jeśli trzeba przekroczyć te granice, można szukać modeli specjalnych. Blokady tłoczysk mają nieco mniejsze zakresy temperatur (np. +5°C do +60°C), zależnie od zastosowanych uszczelnień i sprężyn.

8. Obciążenia dynamiczne i prędkości pracy

Siłowniki MINI potrafią pracować z prędkościami rzędu 1 m/s, więc prowadniki i uchwyty muszą znosić dynamiczne uderzenia, jeśli tłok uderza w pozycję krańcową przy wyższym ciśnieniu. Rozwiązaniem bywa amortyzacja w siłowniku bądź w prowadniku. Dokumentacje często opisują maksymalną energię kinetyczną (Jouly), jaką dany akcesorium jest w stanie rozproszyć.

9. Moment dokręcania

W przypadku montażu śrub M4 – typowy moment to 3–4 Nm, dla M5 – 5–6 Nm, dla M6 – 8–10 Nm. Nakrętki M16x1,5 mogą wymagać 20–30 Nm. Przekroczenie wartości grozi uszkodzeniem gwintów, nieosiowością czy pęknięciem elementu.

10. Certyfikaty i normy bezpieczeństwa

W niektórych aplikacjach (ATEX, SIL) wymaga się, by akcesoria montażowe spełniały dodatkowe wymogi, np. brak iskrzenia przy uderzeniu, brak gromadzenia ładunków elektrostatycznych. W siłownikach MINI to raczej rzadkie, lecz producent może mieć w ofercie warianty dopuszczone do stref zagrożonych wybuchem.

Wybór materiałów, z jakich wykonuje się osprzęt do siłowników pneumatycznych MINI D12–D25, bezpośrednio wpływa na trwałość, odporność i bezpieczeństwo pracy całego układu. W tej części przybliżę podstawowe surowce, wykorzystywane w prowadnikach, blokadach, końcówkach tłoczysk, łapach i czujnikach, wraz z uzasadnieniem ich stosowania.

1. Stal węglowa

Najpopularniejsza w elementach narażonych na większe siły mechaniczne, np. w prowadnikach, łapach czy kołnierzach czołowych. Stal węglowa (np. S235, C45) oferuje dobry stosunek ceny do wytrzymałości. Niekiedy producent stosuje procesy obróbki cieplnej (hartowanie) lub nakładanie powłoki (ocynk, fosforan), aby zabezpieczyć element przed rdzą i zużyciem. W łapach montażowych i końcówkach tłoczysk jest to standard.

2. Stal nierdzewna i kwasoodporna

W branży spożywczej, farmaceutycznej czy chemicznej występuje wysoka wilgotność, kontakt z kwasami czy środkami czyszczącymi. Stąd pożądane są elementy ze stali nierdzewnej (np. AISI 304, 316). Blokady tłoczysk lub końcówki tłoczysk w wersji nierdzewnej zachowują funkcjonalność przez lata, nie rdzewiejąc ani nie uwalniając zanieczyszczeń do otoczenia. Koszt jest wyższy w porównaniu z wersją węglową, ale trwałość i higiena są nieporównywalnie lepsze.

3. Aluminium i stopy lekkie

Aluminium anodowane bywa wyborem w konstrukcjach o ograniczonej masie, np. w robotyce czy urządzeniach prototypowych. Anodowanie zapewnia odporność na korozję. W łapach czy kołnierzach do D12–D25, aluminium pozwala na szybszy i bezpieczniejszy montaż siłownika, bo element jest lżejszy do przenoszenia i nie odkształca się przy niewielkich obciążeniach. Nie poleca się aluminium w warunkach ekstremalnych wstrząsów lub wysokiej temperatury, jeśli dążymy do maksymalnej wytrzymałości.

4. Tworzywa sztuczne

W opaskach do uchwytów czujników lub w niewielkich blokadach czasem pojawiają się elementy z tworzyw, takich jak POM czy PA66 (poliamid). Tworzywa te są sztywne, odporne na ścieranie, a jednocześnie lekkie. Stosuje się je do części mniej obciążonych mechanicznie. Dodatkowo czujniki pola magnetycznego mają obudowy z PBT czy ABS, chroniące elektronikę przed wilgocią i pyłem.

5. Powłoki (ocynk, fosforan, malowanie proszkowe)

Aby wydłużyć żywotność elementów stalowych, często nakłada się powłoki:

• Ocynk (galwaniczny lub ogniowy) – przydatny w większości warunków przemysłowych, chroni przed rdzą, choć na ostrych krawędziach powłoka bywa cieńsza.

• Fosforan – mniejsza odporność na korozję niż ocynk, ale poprawia własności smarne, co jest ważne np. w prowadnikach ślizgowych.

• Malowanie proszkowe – tworzy estetyczną, grubszą warstwę, odporną na zadrapania, jeśli poprawnie wypalona w piecu. Zwykle stosowana w łapach, kołnierzach czy blokadach tłoczysk.

6. Sprężyny i części ruchome w blokadach

Blokady tłoczysk zawierają mechanizmy sprężynowe (stal sprężynowa), zapadki czy zaporniki. Te elementy muszą wykazywać wysoką odporność na zmęczenie materiału. Niekiedy producent używa stali sprężynowej w gatunku 50CrV4 lub podobnej, gwarantującej długotrwałą elastyczność.

7. Łożyska w prowadnikach

Jeżeli prowadnik wykorzystuje łożyska kulkowe, stosuje się hartowane bieżnie z wysokowęglowej stali 100Cr6 (lub podobnej). Tuleje ślizgowe natomiast mogą mieć warstwy PTFE albo brązu spiekanego. Te łożyska zmniejszają tarcie przy bocznych siłach i niwelują drgania.

8. Kable i izolacje w czujnikach

PUR (poliuretan) – najczęściej spotykany w kablach czujników, zapewnia elastyczność i odporność na oleje czy ścieranie. PVC – tańsze, ale mniej odporne na zginanie w niskich temperaturach. Przy doborze czujnika warto sprawdzić, czy kabel ma wystarczający promień gięcia i czy nie pęknie w aplikacjach dynamicznych.

9. Elementy mocowania śrubowego

Śruby, nakrętki czy podkładki w zestawach montażowych zwykle mają klasę twardości 8.8, 10.9 bądź są nierdzewne A2, A4. Pozwala to osiągać właściwe momenty dokręcania. Producent określa maksymalny moment, np. 3–4 Nm dla M4, 6–8 Nm dla M5.

10. Testy materiałowe i certyfikaty

CPP PREMA może w niektórych przypadkach wystawić certyfikaty 3.1 potwierdzające skład stali. W branżach z wysokim poziomem QA (np. spożywcza, farmaceutyczna) dokumentacja ta jest kluczowa. Jeśli klient wymaga, by łapy, prowadniki czy kołnierze spełniały wymagania FDA w zakresie kontaktu z żywnością, producent stosuje odpowiednie gatunki stali nierdzewnej.

11. Recykling i ekologia

Współcześnie zwraca się uwagę na aspekty środowiskowe. Materiały takie jak stal, aluminium czy tworzywa termoplastyczne są dość łatwe w recyklingu. Odpowiedzialne podejście do projektowania skutkuje tworzeniem akcesoriów o dłuższej żywotności, co zmniejsza ilość odpadów.

Prawidłowy montaż osprzętu do siłowników pneumatycznych MINI D12–D25 stanowi klucz do bezawaryjnej i wydajnej pracy układu. Poniższa instrukcja, ułożona w krótkich zdaniach i stronie czynnej, pozwoli zainstalować prowadniki, blokady, końcówki, łapy, czujniki i uchwyty w sposób pewny oraz zgodny z zaleceniami producenta.

1. Przygotowanie miejsca i narzędzi

1. Wyłącz zasilanie powietrzem: Upewnij się, że siłownik jest wolny od ciśnienia, by uniknąć niekontrolowanego ruchu tłoczyska.

2. Zgromadź klucze i śruby: Przyda się klucz płaski lub nasadowy, klucz dynamometryczny oraz śruby w rozmiarach M4–M6 (zależnie od akcesorium).

3. Sprawdź dokumentację: Producent zwykle dostarcza rysunki 2D, opis momentów dokręcania, wykaz rozstawów otworów. Warto je mieć pod ręką.

2. Montaż prowadników do siłownika

1. Wybierz prowadnik dopasowany do średnicy D12, D16, D20 lub D25. Upewnij się, że zakres skoku jest zgodny z modelem.

2. Rozłóż elementy: Prowadnik często składa się z korpusu, tulei ślizgowych bądź łożysk kulkowych oraz płyty czołowej.

3. Załóż prowadnik na siłownik: Wsuwaj tłoczysko przez tuleję prowadnika, zwracając uwagę na współosiowość.

4. Dokonaj wstępnego montażu śrub (np. M4 w nakrętkach korpusu prowadnika), ale nie dokręcaj maksymalnie.

5. Sprawdź luzy boczne: Ręcznie porusz tłoczysko, by zobaczyć, czy nie ma zacięć. Dokręć śruby równomiernie.

6. Sprawdź stabilność: Kilka cykli wstępnych (bez ciśnienia lub przy niskim ciśnieniu) pozwoli upewnić się, że prowadnik pracuje gładko.

3. Instalacja blokady tłoczyska

1. Sprawdź zgodność: Blokady dedykowane do siłowników SMI D12–D25 bywają montowane w pokrywie lub w obudowie.

2. Zlokalizuj otwory w korpusie siłownika (lub dedykowane gniazdo) do zamocowania blokady.

3. Załóż mechanizm blokujący: Ustaw blokadę tak, by stykała się prawidłowo z tłoczyskiem w pozycji zablokowanej.

4. Dokręć śruby według zaleceń. Testuj działanie, upewniając się, że siłownik faktycznie się blokuje przy braku ciśnienia (bądź zgodnie z konstrukcją).

4. Mocowanie końcówek tłoczysk

1. Określ gwint tłoczyska: W siłownikach D12–D25 używa się M6, M8, a w niektórych M16x1,5 czy M22x1,5 (w tłoczysku).

2. Wkręć końcówkę (np. widełki, przegub kulowy) do oporu, pilnując centrycznego osadzenia.

3. Zabezpiecz połączenie przed luzowaniem – może to być klej do gwintów, podkładka sprężysta albo nakrętka kontrująca.

4. Sprawdź luz obrotowy, jeśli to przegub kulowy. Nie powinno być nadmiernego bicia. Testuj ruch siłownika na sucho.

5. Montaż łap, uch, nakrętek i kołnierzy

1. Łapy: Przykręć łapę do korpusu siłownika w wyznaczonych punktach (np. 2–4 śrub M4). Ustaw łapę na konstrukcji maszyny, dopasuj otwory i dokręć kluczem dynamometrycznym (2–5 Nm, zależnie od rozmiaru).

2. Ucha ze sworzniem: Włóż sworzeń przez otwór w uchu i tłoczysku, zabezpiecz zawleczką lub pierścieniem segera.

3. Nakrętki: Wkręcaj na gwint tłoczyska (lub inny element) z momentem 10–20 Nm (M16x1,5) czy 30–40 Nm (M22x1,5). Unikaj przekręcenia, bo to może zerwać gwint.

4. Kołnierze: Zamontuj czołowy lub tylny, zgodnie z opisem producenta. Wyreguluj położenie, wyrównaj oś siłownika z maszyną.

6. Montaż czujników i uchwytów czujników

1. Zdecyduj, czy siłownik ma rowek T, C czy okrągły. Wybierz właściwy uchwyt/opaskę (np. 17.11Y9.01).

2. Ustaw czujnik wstępnie w rejonie, gdzie tłok ma być wykrywany.

3. Dokręć śrubę mocującą czujnik z siłą np. 0,4–0,5 Nm, wedle wskazań producenta.

4. Podłącz przewody (brązowy do +24 V, niebieski do 0 V, czarny jako sygnał, zależnie od typu PNP/NPN).

5. Przetestuj ruch tłoka; dioda LED czujnika powinna zapalać się w pozycji krańcowej (lub innej zadanej).

7. Test i regulacja końcowa

1. Przywróć ciśnienie (np. 4–6 bar) i wykonaj kilkanaście cykli, obserwując ruch siłownika.

2. Nasłuchuj nietypowych dźwięków, wibracji. Sprawdź, czy czujniki przełączają sygnał w odpowiednim momencie.

3. Wyreguluj położenie czujnika (odsunięcie w rowku o 1–2 mm), jeśli brakuje dokładności detekcji. Dopasuj prowadnik, jeśli tłoczysko drga bocznie.

4. Zabezpiecz w końcowym położeniu: dokręć wszystkie śruby zgodnie z zaleceniami momentu.

8. Konserwacja i serwis

1. Regularne przeglądy: Co pewien czas sprawdzaj, czy śruby w łapach, prowadnikach i nakrętkach nie uległy poluzowaniu na skutek drgań.

2. Czyszczenie: Usuwaj brud i smar z rowka czujnika oraz powierzchni prowadnika. Unikaj agresywnych rozpuszczalników, jeśli elementy są malowane.

3. Wymiana zużytych elementów: Jeśli opaska do uchwytu czujnika pękła lub blokada tłoczyska przestała trzymać – sięgnij po nowy egzemplarz.

4. Przeciwdziałanie korozji: W środowiskach wilgotnych można pokryć śruby filmem antykorozyjnym. Sprawdź, czy materiały są odporne na substancje chemiczne.

9. Częste błędy

• Niewłaściwy dobór gwintu końcówki tłoczyska, co skutkuje uszkodzeniem wkręcania.

• Zbyt duży moment dokręcania, powodujący pęknięcia korpusu prowadnika lub wyrobienie gwintów.

• Brak osiowania: Siłownik pracuje ukośnie, prowadnik trze, blokada tłoczyska nie domyka się.

• Nieprawidłowo poprowadzony kabel czujnika – zagięcie przewodu prowadzi do przerwania izolacji, false triggers.

10. Montaż w aplikacjach niestandardowych

Jeśli musisz zamontować prowadnik czy blokadę w nietypowej pozycji (np. pionowo, na suficie), sprawdź, czy instrukcja producenta to dopuszcza. Staraj się zapewnić w miarę prosty dostęp do śrub, aby serwis nie wymagał demontażu połowy maszyny. Uchwyty czujników można adaptować, np. dobierając dłuższe śruby lub dodatkowe wkładki dystansowe.

11. Kontrola jakości i dokumentacja

Po zakończeniu montażu wpisz w dokumentacji maszyny (lub systemu CMMS) informacje o:

• Data montażu,

• Użyte akcesoria (numery katalogowe),

• Moment dokręcenia kluczowych śrub,

• Ewentualne uwagi (np. konieczność konserwacji co 3 miesiące).

Dzięki temu dział utrzymania ruchu łatwo przeprowadzi przeglądy i naprawy.

Poniżej zamieszczam zestawienie najczęściej zadawanych pytań (FAQ), dotyczących osprzętu do siłowników MINI D12–D25 w kategoriach: prowadniki, blokady tłoczysk, końcówki tłoczysk, łapy/ucha/nakrętki/kołnierze oraz czujniki i uchwyty czujników. Krótkie odpowiedzi pomogą w szybkim znalezieniu kluczowych informacji.

1. Czy osprzęt CPP PREMA pasuje do siłowników innych marek?

Tak, jeśli spełniają one standard ISO6432 w zakresie wymiarów tulei, rowka i gwintu tłoczyska. Producenci siłowników często stosują zbieżne normy, co zapewnia wymienność akcesoriów.

2. Jak dobrać prowadnik, aby uniknąć uginania tłoczyska?

Sprawdź maksymalną dopuszczalną długość skoku (np. >50 mm) i siły boczne. Wybierz prowadnik dedykowany danej średnicy (D12, D16, D20, D25) i upewnij się, że łożyska ślizgowe bądź kulkowe wytrzymają przewidywane obciążenia boczne.

3. Do czego służy blokada tłoczyska?

Blokada uniemożliwia cofnięcie się tłoka w razie spadku ciśnienia lub przerwania zasilania powietrzem. Jest przydatna w systemach, gdzie bezpieczeństwo wymaga utrzymania tłoka w pozycji końcowej (np. docisku elementu).

4. Czy końcówki tłoczysk można wymieniać samodzielnie?

Tak, pod warunkiem że dopasujesz odpowiedni gwint i zachowasz właściwy moment dokręcania. Zaleca się użycie kleju do gwintów lub kontrnakrętki w aplikacjach wibrujących.

5. Czy łapy mocujące są uniwersalne dla D12–D25?

Część modeli łap obsługuje kilka średnic (np. D12–D16), ale w niektórych przypadkach istnieją warianty dedykowane poszczególnym średnicom. Sprawdź katalog producenta, by uniknąć niedopasowania rozstawu otworów.

6. Jak wybrać czujnik pola magnetycznego do siłownika MINI?

Sprawdź rodzaj rowka w tulei (T, C, trapezowy). Określ pożądaną długość przewodu i typ wyjścia (PNP, NPN, styk NO, NC). Wybierz uchwyt/opaskę pasującą do średnicy siłownika. Skontroluj też zakres napięcia (np. 10–30 VDC) i prąd wyjścia.

7. Czy potrzebuję dwóch czujników do określenia pozycji siłownika?

Zwykle tak – jeden na położenie początkowe (tłok cofnięty), drugi na położenie końcowe (tłok wysunięty). Możesz też dodać więcej czujników dla detekcji pozycji pośrednich, jeśli aplikacja tego wymaga.

8. Jak uniknąć błędów w montażu prowadnika?

Zachowaj osiowość z tłoczyskiem siłownika. Prowadnik musi być równomiernie dokręcony. Sprawdź, czy tuleje ślizgowe/kulkowe mają właściwe smarowanie. Wstępnie porusz tłoczyskiem na sucho, upewniając się, że nie ma zacięć.

9. Czy blokada tłoczyska działa przy wysokich prędkościach?

Blokada służy głównie do utrzymania tłoka w pozycji spoczynkowej. Przy gwałtownych ruchach istnieje ryzyko uszkodzenia elementów blokady lub siłownika, jeśli siłownik wjedzie w blokadę z dużą energią kinetyczną. Należy zawsze dodać amortyzację pneumatyczną bądź zewnętrzną.

10. Czy istnieją specjalne końcówki tłoczysk do branży spożywczej?

Tak, bywają w wykonaniu nierdzewnym (AISI 316) lub z powłoką antykorozyjną. Gładkie powierzchnie ułatwiają mycie i nie tworzą miejsc, gdzie gromadzą się zanieczyszczenia.

11. Jakie są typowe momenty dokręcania nakrętek M16x1,5 i M22x1,5?

Zwykle wynoszą one 20–30 Nm (M16x1,5) i 50–60 Nm (M22x1,5), lecz to zależy od klasy wytrzymałości stali. Zawsze warto zajrzeć do dokumentacji.

12. Czy łapy i kołnierze można montować w dowolnej orientacji?

Tak, jeśli nie ma zastrzeżeń co do obciążeń kierunkowych. Montaż czołowy (kołnierz) może być też używany poziomo, ale pamiętaj o sprawdzeniu, czy śruby są wystarczająco długie i stabilne w takiej konfiguracji.

13. Jak daleko czujnik pola magnetycznego reaguje?

Zwykle zasięg to 1–2 mm od powierzchni do magnesu wewnątrz tłoka. Czasem przy grubszych ściankach siłownika (D25) może być konieczna precyzyjna regulacja, by czujnik w rowku właściwie zareagował.

14. Czy można użyć uchwytu czujnika od D16 do siłownika D20?

Raczej nie. Uchwyty / opaski często są zaprojektowane do konkretnego zakresu średnic. Zastosowanie mniejszej opaski do większego siłownika może skutkować luźnym uchwytem, a w konsekwencji przemieszczeniem czujnika.

15. Czy producent oferuje doradztwo przy doborze akcesoriów?

Tak. CPP PREMA ma wsparcie inżynieryjne. Przedstawiając parametry siłownika (średnica, skok, warunki środowiskowe), otrzymasz rekomendacje dot. prowadników, blokad, łap, czujników. To redukuje ryzyko kupna niewłaściwych elementów.

16. Jak zabezpieczyć czujnik przed uszkodzeniem mechanicznym w rowku?

Możesz zastosować aluminiowy wkład lub nakładki gumowe, które chronią kabel i obudowę czujnika przed przetarciem. Opcjonalnie wybierz czujnik o wzmocnionej obudowie metalowej, jeśli dostępny w katalogu.

17. Czy w strefach ATEX można stosować te same akcesoria?

To zależy. Niektóre akcesoria posiadają oznaczenie ATEX, inne nie. Czujniki NAMUR i blokady specjalnie wzmocnione mogą być przeznaczone do ATEX, ale trzeba ściśle stosować się do instrukcji. W standardowej ofercie D12–D25 producent zwykle podaje, jeśli dany produkt ma dopuszczenie ATEX.

18. Jak radzić sobie z wibracjami, które rozregulowują opaski czujników?

Możesz stosować podkładki antywibracyjne i nakrętki samohamowne. Część opasek 17.11Y9.01 ma wewnętrzną warstwę gumowaną, zwiększającą tarcie i zapobiegającą przesuwaniu. Dobór odpowiedniej siły dokręcenia też jest kluczowy.
