Elektrozawory 5/3, centralnie otwarte [ CO ]

Elektrozawory 5/3 centralnie otwarte (CO) to zaawansowane urządzenia pneumatyczne przeznaczone do precyzyjnego sterowania przepływem sprężonego powietrza w układach automatyki przemysłowej. Charakteryzują się one pięcioma drogami przepływu oraz trzema położeniami suwaka, co umożliwia realizację złożonych funkcji sterowania w systemach pneumatycznych. W pozycji centralnej zawory te pozostają otwarte, co oznacza, że kanały robocze są połączone z atmosferą, umożliwiając swobodny przepływ powietrza. Dzięki temu zapewniają one wyjątkową elastyczność w sterowaniu siłownikami dwustronnego działania, co czyni je kluczowym elementem w aplikacjach wymagających precyzyjnego pozycjonowania.

Budowa elektrozaworów 5/3 CO opiera się na solidnej konstrukcji, która gwarantuje niezawodność w trudnych warunkach przemysłowych. Zawory te są sterowane elektromagnetycznie, co pozwala na szybkie i precyzyjne przełączanie pozycji suwaka za pomocą sygnału elektrycznego. W portfolio produktów PREMA, takich jak seria ZEM, ZDE, DTE, czy ISO E, elektrozawory te wyróżniają się wysoką jakością wykonania oraz możliwością dostosowania do specyficznych potrzeb aplikacji. Są one dostępne w różnych wariantach przyłączy (np. G1/8, G1/4, G3/8, G1/2), co pozwala na łatwą integrację z istniejącymi systemami.

Zalety elektrozaworów 5/3 CO obejmują:

• Precyzja sterowania: Trzy pozycje suwaka umożliwiają dokładne sterowanie ruchem siłowników, co jest szczególnie ważne w aplikacjach wymagających pośrednich pozycji roboczych.

• Wysoka trwałość: Zastosowanie materiałów odpornych na korozję i zużycie mechaniczne zapewnia długą żywotność nawet w intensywnych warunkach eksploatacyjnych.

• Elastyczność montażu: Zawory są kompatybilne z płytami przyłączeniowymi, co ułatwia ich instalację w złożonych układach pneumatycznych.

• Szybka reakcja: Elektromagnetyczne sterowanie gwarantuje błyskawiczne przełączanie, co jest kluczowe w dynamicznych procesach przemysłowych.

• Energooszczędność: Zoptymalizowana konstrukcja minimalizuje zużycie energii elektrycznej, co przekłada się na niższe koszty eksploatacji.

Funkcjonalność centralnie otwartej pozycji jest szczególnie ceniona w aplikacjach, gdzie konieczne jest zapewnienie bezpiecznego stanu w przypadku utraty zasilania. W takiej sytuacji zawór automatycznie przechodzi w pozycję neutralną, co minimalizuje ryzyko uszkodzenia systemu lub maszyny. Produkty z serii ZMG, ZEM, czy DTP oferują również opcje z przyłączem NAMUR, co zwiększa ich wszechstronność w zastosowaniach przemysłowych.

Normy i standardy: Elektrozawory 5/3 CO spełniają wymagania norm ISO 5599/1, co gwarantuje kompatybilność z międzynarodowymi standardami pneumatycznymi. Są one projektowane z myślą o łatwej konserwacji, a dostępne komplety naprawcze (np. uszczelki suwaka, tuleje) umożliwiają szybkie przywrócenie pełnej funkcjonalności bez konieczności wymiany całego zaworu.

Elektrozawory 5/3 centralnie otwarte (CO) znajdują szerokie zastosowanie w przemyśle, gdzie precyzyjne sterowanie przepływem powietrza jest kluczowe dla prawidłowego funkcjonowania systemów pneumatycznych. Ich unikalna konstrukcja, umożliwiająca trzy pozycje robocze, sprawia, że są one idealnym rozwiązaniem w aplikacjach wymagających zaawansowanego sterowania siłownikami pneumatycznymi. Poniżej przedstawiono kluczowe obszary zastosowań tych zaworów:

• Automatyzacja produkcji: Elektrozawory 5/3 CO są powszechnie stosowane w liniach produkcyjnych, gdzie sterują ruchem siłowników w maszynach takich jak prasy, roboty przemysłowe czy urządzenia montażowe. Pozycja centralnie otwarta pozwala na bezpieczne zatrzymanie siłownika w pozycji neutralnej, co jest istotne w przypadku awarii zasilania.

• Przemysł motoryzacyjny: W procesach produkcyjnych w branży motoryzacyjnej, takich jak montaż karoserii czy malowanie, elektrozawory 5/3 CO zapewniają precyzyjne sterowanie narzędziami pneumatycznymi, co zwiększa efektywność i jakość produkcji.

• Przemysł chemiczny i petrochemiczny: Dzięki odporności na trudne warunki środowiskowe, takie jak wilgoć czy agresywne substancje, zawory te są wykorzystywane w sterowaniu przepływem gazów w instalacjach chemicznych. Przyłącza NAMUR w seriach ZMG czy ZEM umożliwiają łatwą integrację z armaturą przemysłową.

• Przemysł spożywczy: Elektrozawory 5/3 CO znajdują zastosowanie w maszynach pakujących i systemach transportu produktów spożywczych, gdzie wymagana jest wysoka precyzja i higieniczność. Zastosowanie odpowiednich materiałów konstrukcyjnych zapewnia zgodność z normami sanitarnymi.

• Systemy HVAC: W systemach wentylacji, ogrzewania i klimatyzacji elektrozawory te sterują przepływem powietrza w układach regulacji temperatury i wilgotności, zapewniając optymalne warunki w obiektach przemysłowych i komercyjnych.

• Przemysł drzewny i meblarski: W maszynach do obróbki drewna, takich jak piły czy frezarki CNC, zawory 5/3 CO sterują siłownikami odpowiedzialnymi za pozycjonowanie elementów roboczych, co zwiększa precyzję cięcia i obróbki.

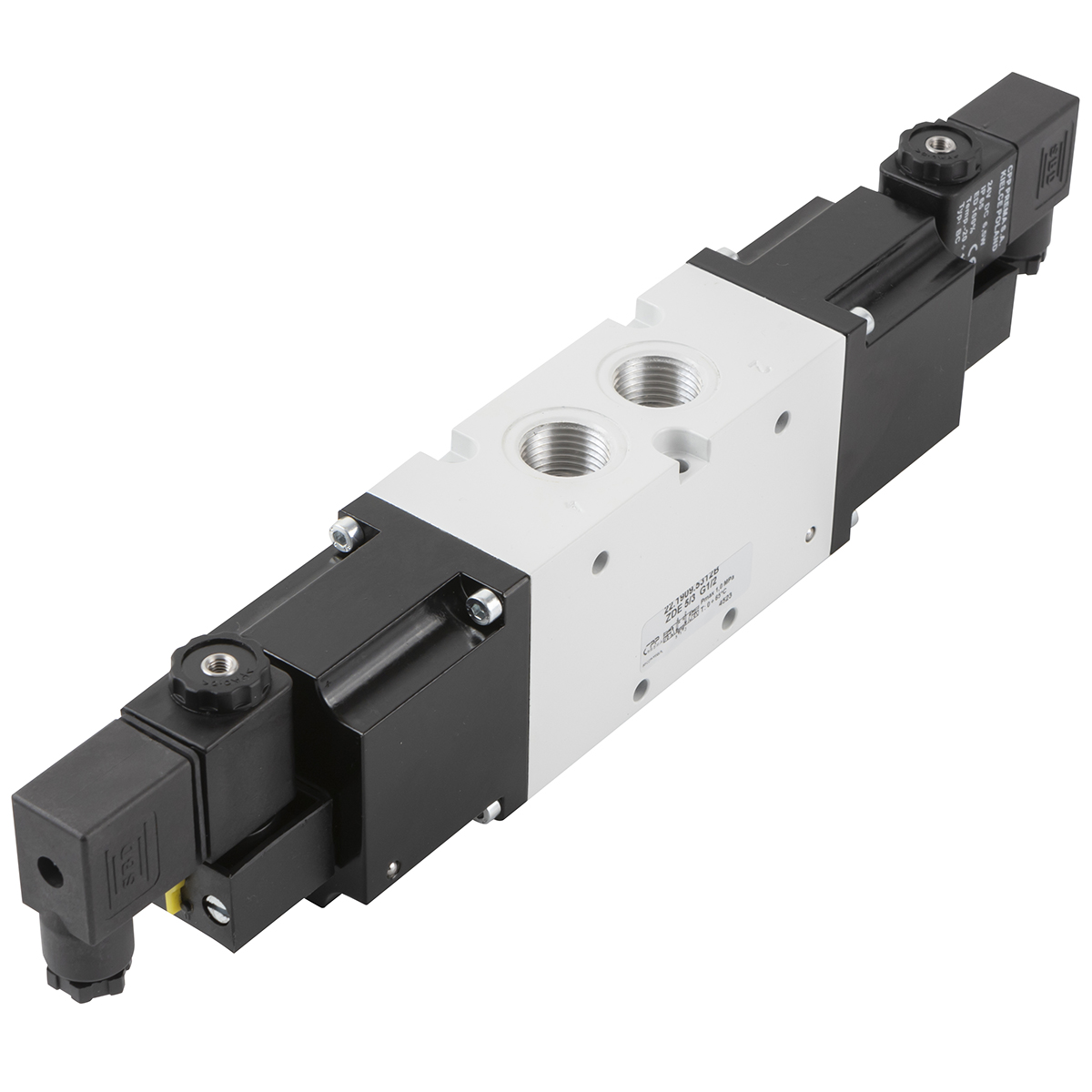

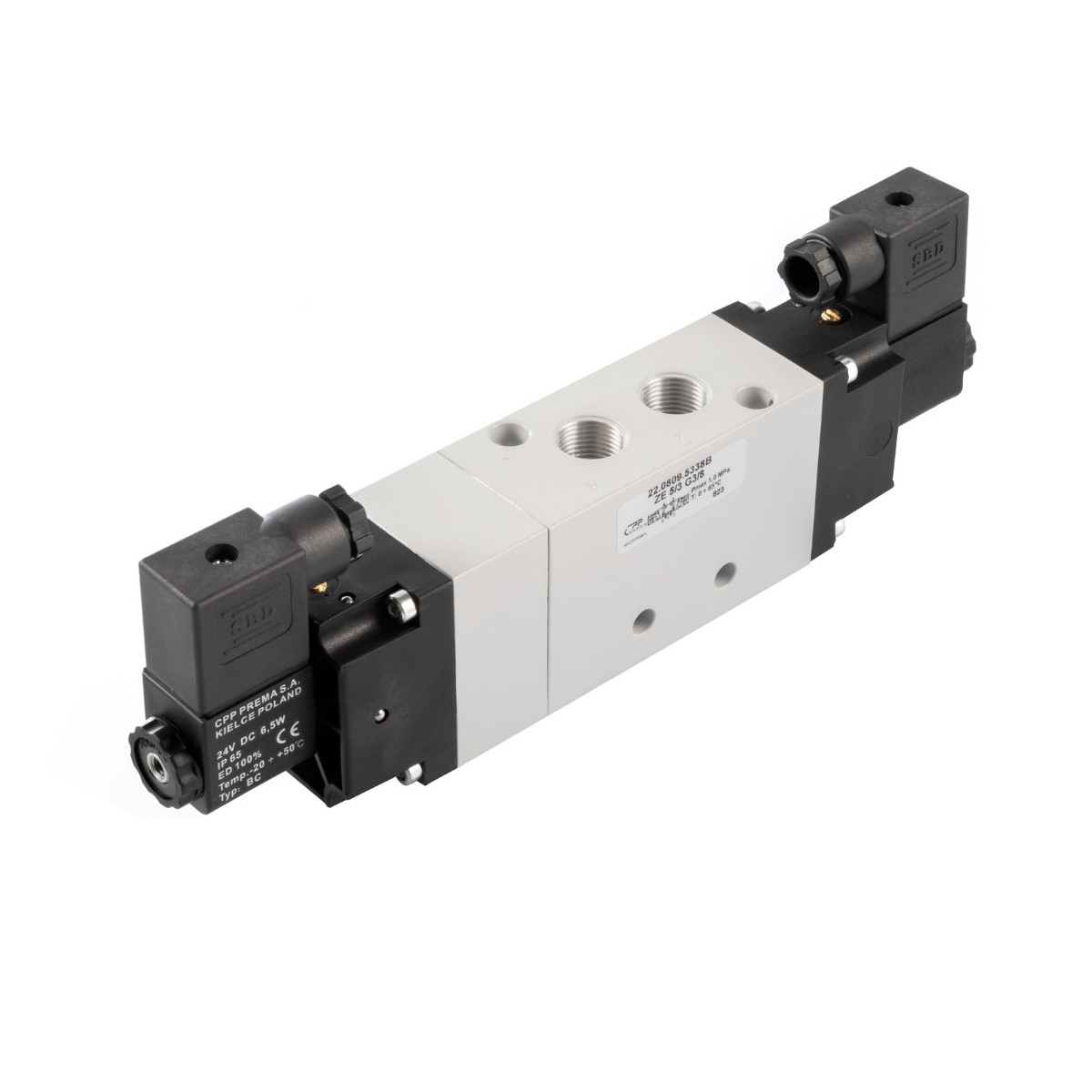

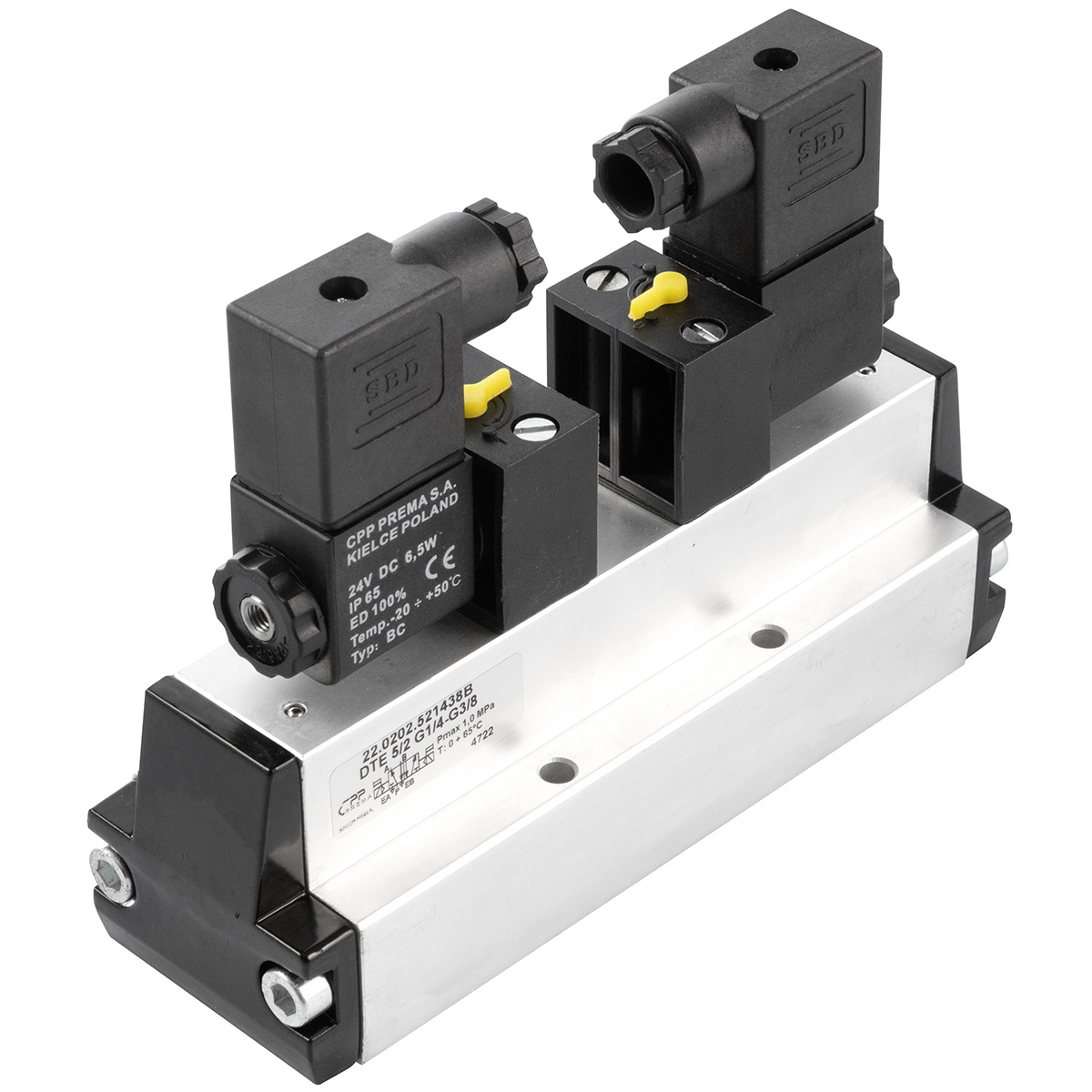

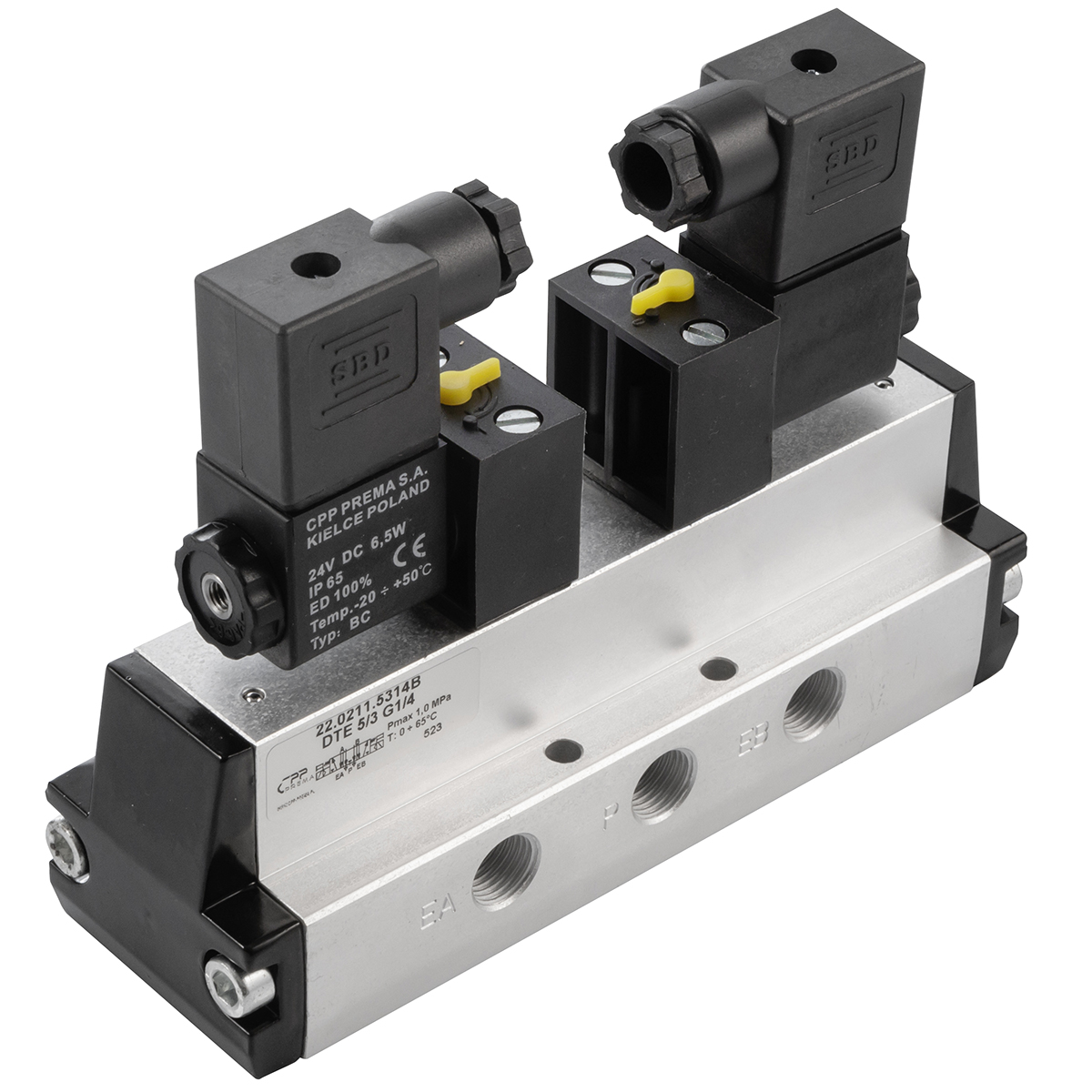

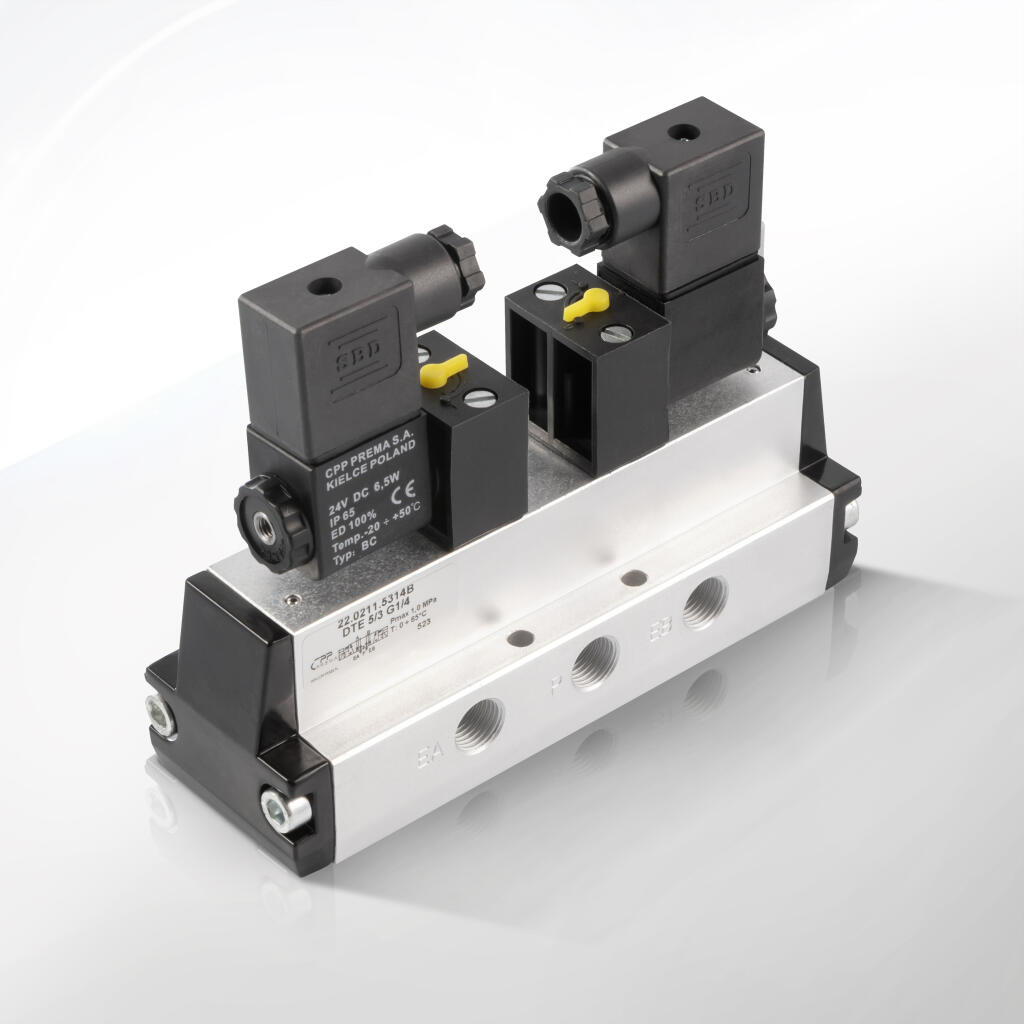

Elastyczność zastosowań wynika z różnorodności dostępnych modeli, takich jak ZDE, DTE, czy ISO P, które oferują różne rozmiary przyłączy i opcje sterowania. Na przykład, seria ZMG P jest przeznaczona do aplikacji wymagających kompaktowych rozmiarów, natomiast seria ISO E jest zgodna z normami ISO, co ułatwia jej integrację w standardowych systemach przemysłowych.

Bezpieczeństwo i niezawodność: Pozycja centralnie otwarta zapewnia, że w przypadku awarii systemu zawór przechodzi w stan bezpieczny, minimalizując ryzyko uszkodzenia maszyn lub produktów. Jest to szczególnie ważne w aplikacjach, gdzie nagłe zatrzymanie procesu może prowadzić do kosztownych przestojów.

Integracja z systemami sterowania: Elektrozawory 5/3 CO mogą być łatwo podłączone do systemów PLC, co umożliwia ich zdalne sterowanie w ramach zautomatyzowanych procesów produkcyjnych. Dzięki temu inżynierowie mogą projektować bardziej efektywne i elastyczne systemy automatyki.

Elektrozawory 5/3 centralnie otwarte (CO) charakteryzują się zaawansowanymi parametrami technicznymi, które zapewniają ich niezawodność i efektywność w różnorodnych zastosowaniach przemysłowych. Poniżej przedstawiono szczegółowe dane techniczne oparte na specyfikacjach produktów PREMA, takich jak serie ZEM, ZDE, DTE, czy ISO P:

• Zakres ciśnienia roboczego: 0–10 bar (w zależności od modelu, np. seria ZMG P: 1–10 bar, seria DTP: 2–8 bar).

• Temperatura pracy: Od -10°C do +60°C, co pozwala na stosowanie zaworów w różnych warunkach środowiskowych, w tym w chłodniach i zakładach o podwyższonej temperaturze.

• Przepływ nominalny: Zróżnicowany w zależności od rozmiaru przyłącza, np. dla G1/8: 500–700 l/min, dla G1/2: do 3000 l/min.

• Rodzaj sterowania: Elektromagnetyczne, z cewkami zasilanymi napięciem 24V DC, 110V AC lub 230V AC (50 Hz). Dostępne są również modele z powrotem sprężynowym lub pneumatycznym.

• Przyłącza: G1/8, G1/4, G3/8, G1/2, G3/4; zgodność z przyłączami NAMUR w wybranych modelach (np. ZMG NAMUR, ZEM NAMUR).

• Czas reakcji: 10–30 ms (zależnie od modelu i ciśnienia roboczego), co zapewnia szybkie przełączanie pozycji suwaka.

• Stopień ochrony: IP65 (z wtyczką), co gwarantuje odporność na pył i wilgoć w środowiskach przemysłowych.

• Materiały uszczelniające: Poliuretan (PU) lub NBR, zapewniające szczelność i odporność na zużycie.

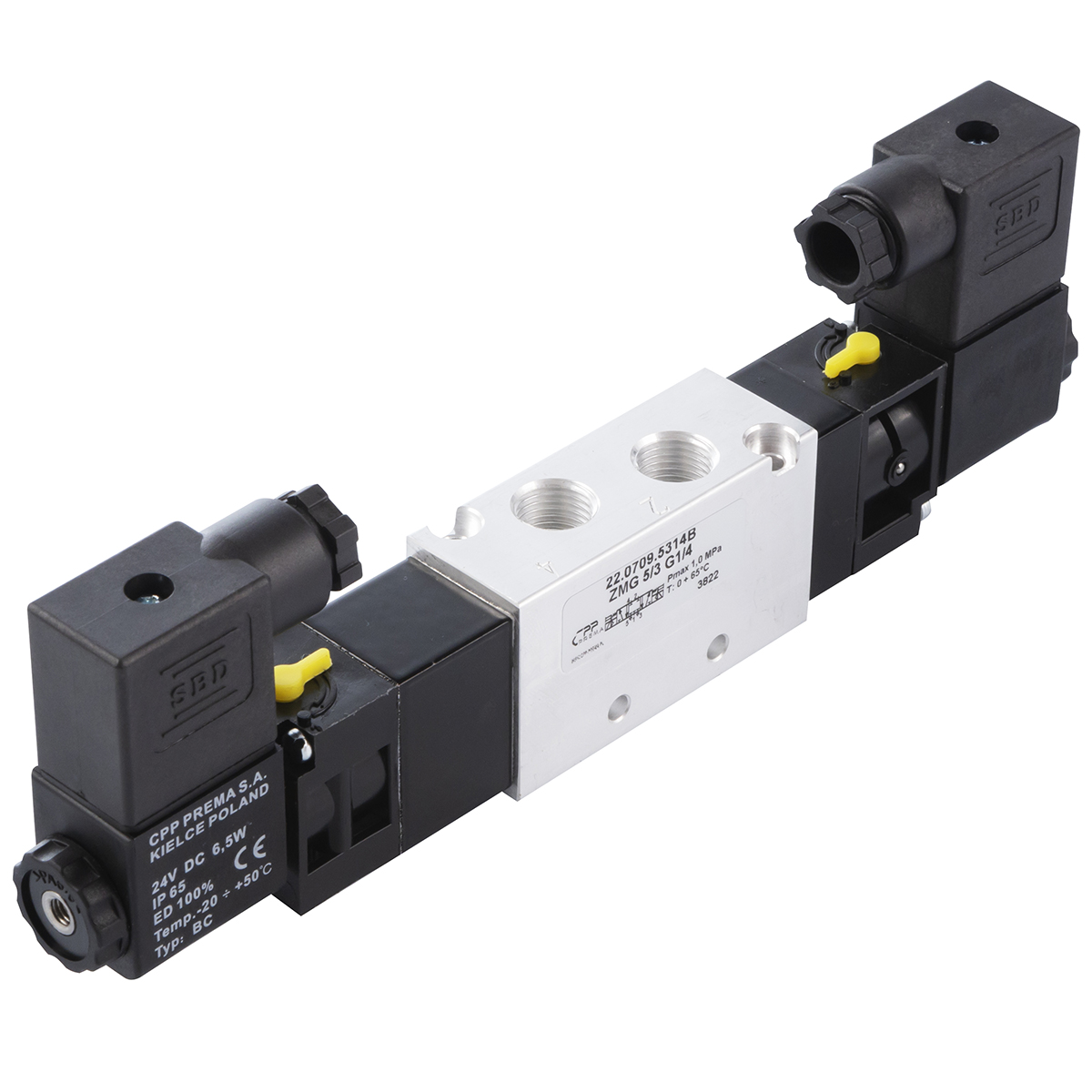

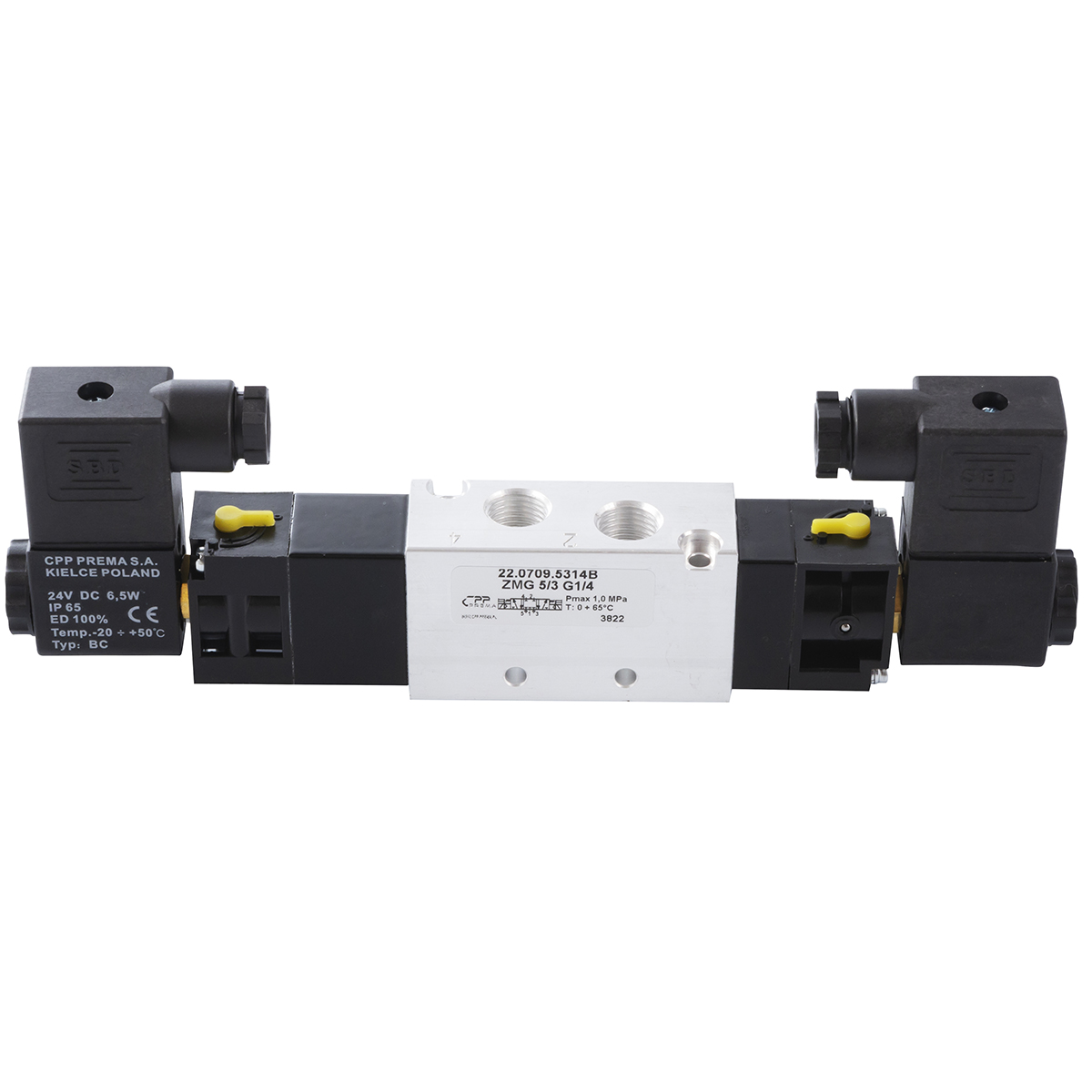

• Masa: Zróżnicowana w zależności od modelu, np. ZMG 5/3 G1/8: ok. 0,2 kg; DTE 5/3 G1/2: ok. 0,8 kg.

• Zgodność z normami: ISO 5599/1 (dla serii ISO E i ISO P), co zapewnia kompatybilność z międzynarodowymi standardami pneumatycznymi.

Charakterystyka elektryczna:

• Moc cewek: 3–5 W (DC), 5–8 VA (AC), co zapewnia niskie zużycie energii.

• Tolerancja napięcia: ±10%, co gwarantuje stabilną pracę w warunkach zmiennego zasilania.

• Wtyczka obrotowa: Możliwość obrotu co 90° lub 180° (np. seria LTE), co ułatwia instalację w ciasnych przestrzeniach.

Konstrukcja suwaka: Suwak z twardego aluminium lub stali nierdzewnej, pokryty powłoką antykorozyjną, zapewnia długą żywotność i płynną pracę nawet przy wysokich częstotliwościach przełączania.

Opcje montażu: Zawory są przystosowane do montażu na płytach przyłączeniowych (np. płyty segmentowe dla serii ZDE, DTE, DTM) lub indywidualnie z gwintami wewnętrznymi.

Żywotność: Producent deklaruje trwałość na poziomie 10–20 milionów cykli przy odpowiedniej konserwacji i stosowaniu filtrowanego, osuszonego powietrza.

Dodatkowe cechy:

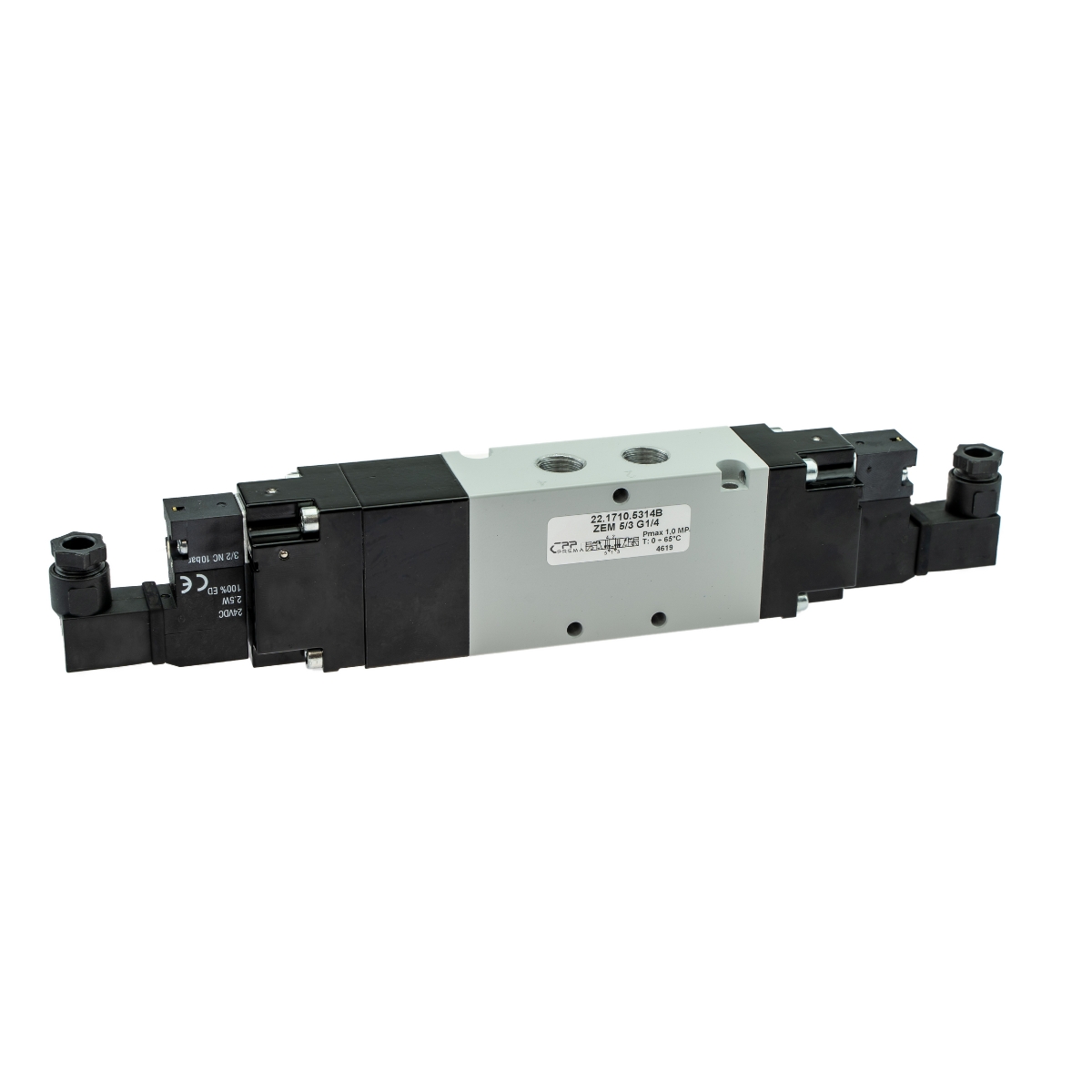

• Wskaźnik położenia: Niektóre modele (np. ZEM 5/3) są wyposażone we wskaźniki optyczne lub mechaniczne, ułatwiające diagnostykę.

• Opcje konfiguracji: Możliwość wyboru pozycji spoczynkowej (np. centralnie otwarta, zamknięta, ciśnieniowa) w zależności od wymagań aplikacji.

• Komplety naprawcze: Dostępne zestawy uszczelek i tulei (np. numery zamówieniowe 29.0306 dla serii ISO, 29.070.02 dla ZEM NAMUR) ułatwiają konserwację.

Elektrozawory 5/3 centralnie otwarte (CO) są projektowane z myślą o trwałości i odporności na trudne warunki przemysłowe. Wybór odpowiednich materiałów konstrukcyjnych jest kluczowy dla zapewnienia niezawodności, szczelności i długiej żywotności tych urządzeń. Poniżej przedstawiono szczegółowy opis materiałów stosowanych w zaworach PREMA, takich jak serie ZEM, ZDE, DTE, czy ISO P:

• Korpus zaworu: Wykonany z anodyzowanego aluminium, które charakteryzuje się wysoką odpornością na korozję i uszkodzenia mechaniczne. Aluminium jest lekkie, co ułatwia montaż, a jednocześnie wytrzymałe, co zapewnia trwałość w intensywnych warunkach eksploatacyjnych.

• Suwak: Najczęściej wykonany ze stali nierdzewnej lub aluminium pokrytego powłoką antykorozyjną. Stal nierdzewna zapewnia odporność na zużycie i działanie agresywnych mediów, takich jak wilgotne powietrze.

• Uszczelki: Stosowane są uszczelki z poliuretanu (PU) lub kauczuku nitrylowego (NBR). Poliuretan jest odporny na ścieranie i starzenie, natomiast NBR zapewnia doskonałą szczelność w środowiskach o zmiennej temperaturze i ciśnieniu.

• Cewki elektromagnetyczne: Wykonane z miedzi emaliowanej, osadzone w obudowie z tworzywa termoutwardzalnego, które jest odporne na wysokie temperatury i wilgoć. Obudowa cewek spełnia wymagania IP65, chroniąc przed pyłem i wodą.

• Płyty przyłączeniowe: Wykonane z aluminium lub, w niektórych modelach, z tworzywa sztucznego o wysokiej wytrzymałości (np. poliamid wzmocniony włóknem szklanym). Aluminium zapewnia trwałość, a tworzywo sztuczne redukuje masę w aplikacjach wymagających lekkości.

• Sprężyny powrotne: Wykonane ze stali sprężynowej, pokrytej powłoką antykorozyjną, co zapewnia niezawodne działanie mechanizmu powrotu nawet po milionach cykli.

• Elementy złączne: Śruby i elementy mocujące wykonane ze stali nierdzewnej lub ocynkowanej, co zapobiega korozji w wilgotnych środowiskach.

Zalety materiałów:

• Odporność na korozję: Anodyzowane aluminium i stal nierdzewna zapewniają długotrwałą ochronę przed rdzą, co jest kluczowe w przemyśle chemicznym czy spożywczym.

• Lekkość: Aluminium i tworzywa sztuczne redukują masę zaworu, co ułatwia transport i instalację.

• Trwałość uszczelek: PU i NBR są odporne na starzenie, co minimalizuje ryzyko wycieków i konieczność częstej konserwacji.

• Odporność termiczna: Tworzywa termoutwardzalne i stal sprężynowa zachowują swoje właściwości w szerokim zakresie temperatur (-10°C do +60°C).

Zgodność z normami: Materiały stosowane w elektrozaworach 5/3 CO spełniają wymagania norm ISO 5599/1 oraz przepisów dotyczących bezpieczeństwa w przemyśle. Są one również kompatybilne z mediami filtrowanymi i osuszonymi, co zapobiega uszkodzeniom wynikającym z zanieczyszczeń.

Konserwacja i regeneracja: Dostępne komplety naprawcze, takie jak uszczelki tulei czy suwaka (np. numery zamówieniowe 29.0306 dla ISO, 29.070.02 dla ZEM NAMUR), są wykonane z tych samych materiałów, co gwarantuje pełną kompatybilność i łatwą wymianę.

Montaż elektrozaworów 5/3 centralnie otwartych (CO) wymaga precyzji i przestrzegania zaleceń producenta, aby zapewnić prawidłowe działanie i bezpieczeństwo systemu pneumatycznego. Poniżej przedstawiono szczegółową instrukcję montażu, opartą na specyfikacjach produktów PREMA, takich jak serie ZEM, ZDE, DTE, czy ISO P:

• Przygotowanie do montażu:

  • Sprawdzenie komponentów: Przed rozpoczęciem montażu upewnij się, że wszystkie elementy (zawór, płyta przyłączeniowa, cewki, uszczelki) są kompletne i wolne od uszkodzeń.

  • Warunki środowiskowe: Montaż powinien odbywać się w suchym, czystym środowisku, w temperaturze od 0°C do +40°C, aby uniknąć kondensacji na elementach.

  • Media robocze: Upewnij się, że sprężone powietrze jest filtrowane (5–10 µm) i osuszone, aby zapobiec uszkodzeniu uszczelek i suwaka.

• Wybór miejsca montażu:

  • Dostępność: Zawór powinien być zamontowany w miejscu umożliwiającym łatwy dostęp do wtyczek i elementów regulacyjnych.

  • Orientacja: Większość elektrozaworów 5/3 CO (np. ZMG, ZEM) może być montowana w dowolnej pozycji, ale zaleca się orientację poziomą dla lepszego odprowadzania kondensatu.

  • Płyty przyłączeniowe: W przypadku montażu na płycie (np. dla serii ZDE, DTE) upewnij się, że płyta jest zgodna z normą ISO 5599/1 i odpowiednio przygotowana.

• Podłączenie pneumatyczne:

  • Przyłącza gwintowane: Użyj odpowiednich złączek (G1/8, G1/4, G3/8, G1/2) i uszczelek, aby zapewnić szczelność połączeń. Nie stosuj nadmiernej siły podczas dokręcania, aby nie uszkodzić gwintów.

  • Przyłącza NAMUR: W modelach z przyłączem NAMUR (np. ZMG NAMUR, ZEM NAMUR) upewnij się, że zawór jest prawidłowo dopasowany do armatury, a uszczelki są poprawnie osadzone.

  • Kierunek przepływu: Sprawdź oznaczenia na korpusie zaworu (np. 1–zasilanie, 2/4–wyjścia robocze, 3/5–wydech), aby podłączyć przewody zgodnie z projektem systemu.

• Podłączenie elektryczne:

  • Cewki: Podłącz cewkę do źródła zasilania (24V DC, 110V AC lub 230V AC) zgodnie z oznaczeniami. Upewnij się, że napięcie jest zgodne z specyfikacją cewki.

  • Wtyczka obrotowa: Skorzystaj z możliwości obrotu wtyczki (90° lub 180° w serii LTE), aby dostosować położenie do układu kabli.

  • Uziemienie: W przypadku modeli z IP65 upewnij się, że wtyczka jest prawidłowo podłączona, aby zapewnić ochronę przed wilgocią i pyłem.

• Testowanie i uruchomienie:

  • Kontrola szczelności: Po podłączeniu pneumatycznym wykonaj test ciśnieniowy (do 10 bar) w celu wykrycia ewentualnych nieszczelności.

  • Test elektryczny: Sprawdź działanie cewki, podając sygnał sterujący i obserwując przełączanie pozycji suwaka.

  • Kalibracja: W razie potrzeby dostosuj ustawienia sprężyny powrotnej lub ciśnienia sterującego w modelach pneumatycznych.

• Konserwacja wstępna: Przed pełnym uruchomieniem systemu oczyść zawór z ewentualnych zanieczyszczeń i sprawdź stan uszczelek. Zaleca się stosowanie kompletów naprawczych (np. 29.0306 dla ISO, 29.070.02 dla ZEM NAMUR) w przypadku wykrycia uszkodzeń.

Uwagi bezpieczeństwa:

• Odłączenie zasilania: Przed montażem odłącz zasilanie pneumatyczne i elektryczne, aby uniknąć przypadkowego uruchomienia.

• Ochrona osobista: Używaj rękawic i okularów ochronnych podczas pracy z elementami pneumatycznymi.

• Dokumentacja: Zapoznaj się z dokumentacją techniczną dostarczoną przez producenta (np. numery zamówieniowe, schematy przyłączy).

Najczęściej zadawane pytania dotyczące elektrozaworów 5/3 centralnie otwartych (CO) obejmują kwestie związane z ich wyborem, instalacją, konserwacją i zastosowaniem. Poniżej przedstawiono szczegółowe odpowiedzi na pytania, które najczęściej pojawiają się wśród profesjonalistów z branży pneumatycznej:

• Jakie są główne zalety pozycji centralnie otwartej w elektrozaworach 5/3?
  Pozycja centralnie otwarta (CO) umożliwia połączenie kanałów roboczych z atmosferą w stanie spoczynku, co zapewnia bezpieczne zatrzymanie siłownika w pozycji neutralnej. Jest to szczególnie przydatne w aplikacjach, gdzie nagła utrata zasilania mogłaby spowodować uszkodzenie maszyny lub produktu. Zawory te są idealne do precyzyjnego sterowania siłownikami dwustronnego działania.

• Jak dobrać odpowiedni model elektrozaworu 5/3 CO do mojej aplikacji?
  Wybór modelu zależy od kilku czynników: ciśnienia roboczego (np. 0–10 bar dla ZMG P), przepływu nominalnego (np. 500–3000 l/min), rozmiaru przyłącza (G1/8 do G3/4) oraz zgodności z normami (np. ISO 5599/1 dla serii ISO E). Ważne jest również określenie, czy wymagane jest sterowanie elektromagnetyczne, czy pneumatyczne, oraz czy zawór ma być montowany na płycie przyłączeniowej.

• Jakie są wymagania dotyczące sprężonego powietrza?
  Elektrozawory 5/3 CO wymagają sprężonego powietrza filtrowanego (5–10 µm) i osuszonego, aby zapobiec uszkodzeniu uszczelek i suwaka. Zaleca się stosowanie filtrów z odwadniaczem w systemie pneumatycznym, aby zapewnić odpowiednią jakość medium roboczego.

• Jak przeprowadzić konserwację elektrozaworu?
  Konserwacja obejmuje regularne sprawdzanie szczelności, czyszczenie elementów wewnętrznych oraz wymianę zużytych uszczelek (np. komplety naprawcze 29.0306 dla ISO, 29.070.02 dla ZEM NAMUR). Zaleca się przeprowadzanie przeglądów co 6–12 miesięcy, w zależności od intensywności eksploatacji. W przypadku wykrycia wycieków lub spadku wydajności należy wymienić uszczelki suwaka lub tulei.

• Czy elektrozawory 5/3 CO są kompatybilne z przyłączami NAMUR?
  Tak, modele takie jak ZMG NAMUR czy ZEM NAMUR są zaprojektowane z myślą o standardzie NAMUR, co umożliwia ich łatwą integrację z armaturą przemysłową. Przyłącza NAMUR są szczególnie popularne w przemyśle chemicznym i petrochemicznym.

• Jakie są typowe problemy z elektrozaworami i jak je rozwiązać?
  Najczęstsze problemy to: nieszczelność (spowodowana zużyciem uszczelek), brak reakcji cewki (sprawdź napięcie i połączenia elektryczne) oraz zablokowanie suwaka (spowodowane zanieczyszczeniami). Rozwiązaniem jest zastosowanie odpowiednich kompletów naprawczych, czyszczenie zaworu i zapewnienie odpowiedniej jakości sprężonego powietrza.

• Czy można stosować elektrozawory 5/3 CO w środowiskach o wysokiej wilgotności?
  Tak, modele z ochroną IP65 (np. ZDE, DTE) są odporne na wilgoć i pył, co czyni je odpowiednimi do pracy w trudnych warunkach. Ważne jest jednak regularne sprawdzanie stanu wtyczek i uszczelek, aby zapewnić pełną szczelność.
