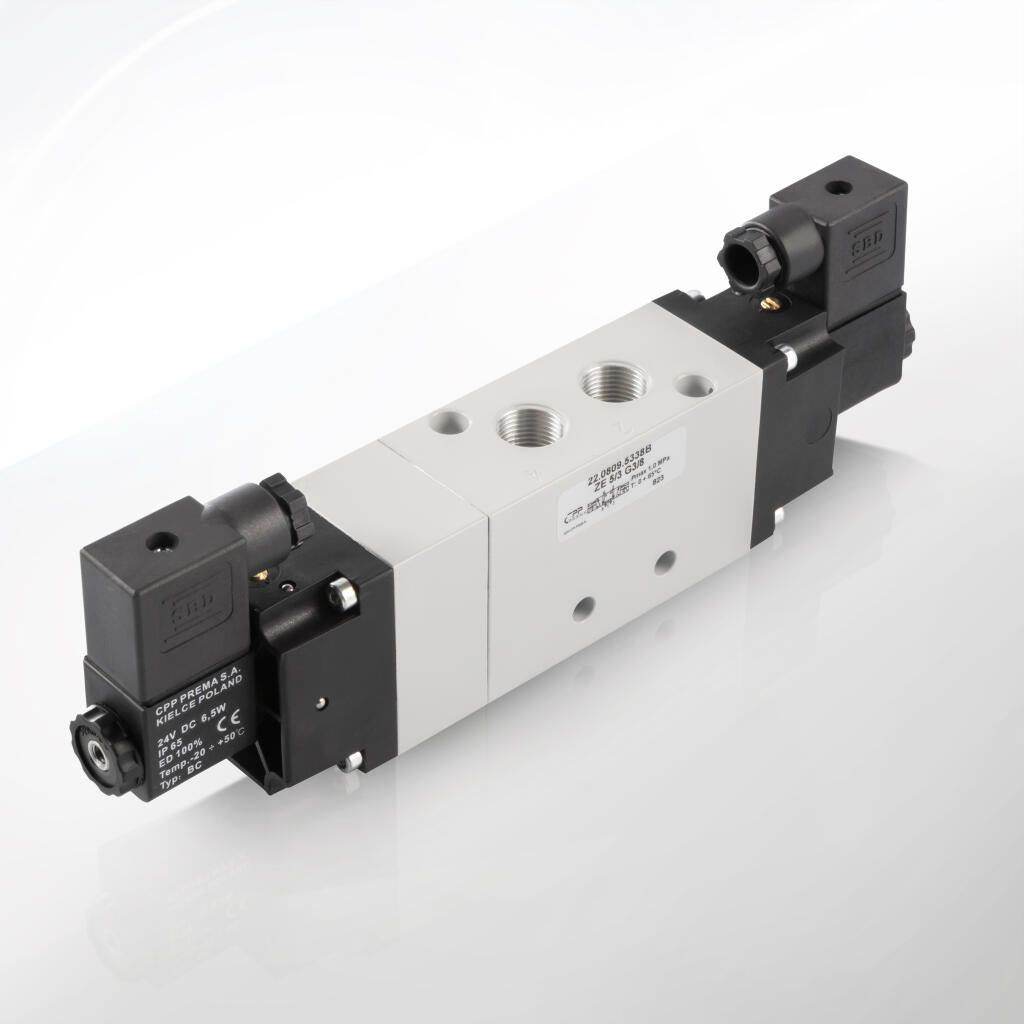

Elektrozawory 5/3

Elektrozawory 5/3 to zaawansowane komponenty pneumatyczne, które odgrywają kluczową rolę w sterowaniu przepływem sprężonego powietrza w systemach automatyki przemysłowej. Charakteryzują się one pięcioma portami przepływu (dwa wyjścia robocze, jedno zasilanie, dwa wydechy) oraz trzema pozycjami suwaka, co umożliwia precyzyjne sterowanie siłownikami dwustronnego działania. W zależności od konfiguracji, pozycja środkowa może być centralnie zasilona (CP), centralnie otwarta (CO) lub centralnie zamknięta (CC), co pozwala na dopasowanie zaworu do specyficznych wymagań aplikacji. Każda z tych konfiguracji oferuje unikalne funkcje, takie jak odcięcie wszystkich portów, odpowietrzenie kanałów roboczych lub utrzymanie ciśnienia w układzie.

Konstrukcja elektrozaworów 5/3 opiera się na elektromagnetycznym sterowaniu z użyciem cewek, które zapewniają szybkie i precyzyjne przełączanie pozycji suwaka. W przypadku braku zasilania, powrót do pozycji środkowej realizowany jest za pomocą sprężyn lub ciśnienia pomocniczego, co zwiększa bezpieczeństwo i niezawodność systemu. Zawory dostępne są w różnych seriach, takich jak ZMG (kompaktowe, G1/8–G1/4), ZEM (zwiększony przepływ, G1/8–G1/4), ZE (średni przepływ, G3/8), ZDE (ciężkie warunki, G1/2) oraz ISO (montaż płytowy zgodny z normą ISO 5599/1). Każda seria oferuje różne opcje przyłączy i konfiguracji, umożliwiając integrację z różnorodnymi systemami pneumatycznymi.

Zalety elektrozaworów 5/3 obejmują:

• Wszechstronność: Trzy pozycje suwaka pozwalają na realizację złożonych funkcji sterowania, takich jak zatrzymanie siłownika w pozycji neutralnej, szybkie odpowietrzenie lub utrzymanie ciśnienia.

• Wysoka trwałość: Konstrukcja z odpornych materiałów, takich jak anodowane aluminium i stal nierdzewna, zapewnia długą żywotność nawet w trudnych warunkach.

• Modułowość: Możliwość montażu na płytach przyłączeniowych ISO 5599/1 ułatwia integrację w dużych systemach.

• Szybkość reakcji: Czasy przełączania w zakresie 6–30 ms umożliwiają dynamiczne sterowanie w aplikacjach wymagających wysokiej responsywności.

• Energooszczędność: Zoptymalizowana konstrukcja cewek minimalizuje zużycie energii.

• Stopień ochrony IP65: Zabezpieczenie przed pyłem i wilgocią, idealne dla środowisk przemysłowych.

Funkcjonalność elektrozaworów 5/3 sprawia, że są one niezastąpione w aplikacjach wymagających precyzyjnego sterowania ruchem siłowników, takich jak linie produkcyjne, systemy bezpieczeństwa czy układy sekwencyjne. Warianty CP, CO i CC różnią się funkcją pozycji środkowej, co pozwala na wybór odpowiedniego modelu w zależności od potrzeb aplikacji. Na przykład, zawory CP oferują trzy tryby środkowej pozycji (odcięcie, odpowietrzenie, zasilanie), CO zapewniają bezpieczne odpowietrzenie kanałów roboczych, a CC blokują wszystkie porty dla maksymalnego bezpieczeństwa.

Dostępne serie obejmują modele z gwintowanymi przyłączami (G1/8, G1/4, G3/8, G1/2, G3/4) oraz wersje NAMUR dla przemysłu chemicznego i petrochemicznego. Zawory są kompatybilne z typowymi systemami sterowania, takimi jak PLC czy SCADA, dzięki szerokiemu zakresowi napięć sterujących (DC: 12V, 24V; AC: 24V, 110V, 230V). Ich konstrukcja umożliwia łatwą konserwację, a dostępne zestawy naprawcze (np. uszczelki suwaka, tuleje) pozwalają na szybkie przywrócenie pełnej funkcjonalności.

Zgodność z normami ISO 5599/1 oraz wysoka jakość wykonania sprawiają, że elektrozawory 5/3 są wybierane przez profesjonalistów w wymagających aplikacjach przemysłowych. Ich zdolność do pracy w szerokim zakresie ciśnień (0–10 bar) i temperatur (-10°C do +60°C) czyni je uniwersalnym rozwiązaniem dla różnorodnych branż.

Elektrozawory 5/3 znajdują szerokie zastosowanie w różnych gałęziach przemysłu, gdzie precyzyjne sterowanie przepływem sprężonego powietrza jest kluczowe dla efektywności i bezpieczeństwa procesów. Ich unikalna konstrukcja z pięcioma portami i trzema pozycjami suwaka pozwala na realizację złożonych funkcji sterowania, takich jak zatrzymanie siłownika w pozycji neutralnej, szybkie odpowietrzenie czy utrzymanie ciśnienia w układzie. Poniżej przedstawiono główne obszary zastosowań dla każdej konfiguracji (CP, CO, CC), z uwzględnieniem specyficznych potrzeb branżowych.

Automatyzacja produkcji: Elektrozawory 5/3 są powszechnie stosowane w liniach produkcyjnych do sterowania siłownikami dwustronnego działania w maszynach takich jak prasy, roboty przemysłowe czy urządzenia montażowe. Warianty CP są idealne do aplikacji wymagających zatrzymania w pozycji środkowej z utrzymaniem ciśnienia lub szybkim odpowietrzeniem, co jest istotne w systemach bezpieczeństwa. CO zapewniają bezpieczne zatrzymanie siłownika w pozycji neutralnej, minimalizując ryzyko uszkodzenia w przypadku awarii zasilania, natomiast CC blokują wszystkie porty, zapewniając stabilność układu.

Przemysł motoryzacyjny: W procesach produkcyjnych, takich jak montaż karoserii, malowanie czy spawanie, elektrozawory 5/3 sterują narzędziami pneumatycznymi, zapewniając precyzyjne pozycjonowanie i szybkie przełączanie. Warianty CO są szczególnie cenione za funkcję centralnego odpowietrzenia, która pozwala na bezpieczne zatrzymanie narzędzi w przypadku przerw w zasilaniu. CC są wykorzystywane w aplikacjach wymagających wysokiej stabilności, takich jak systemy chwytania elementów karoserii.

Przemysł chemiczny i petrochemiczny: Elektrozawory 5/3, szczególnie modele z przyłączami NAMUR (np. ZMG NAMUR, ZEM NAMUR), są stosowane w instalacjach chemicznych do sterowania armaturą procesową. Warianty CP i CO umożliwiają precyzyjne zarządzanie przepływem gazów neutralnych, a CC zapewniają izolację mediów w stanie spoczynku, co jest kluczowe w aplikacjach wymagających wysokiego poziomu bezpieczeństwa. Opcjonalne cewki ATEX pozwalają na stosowanie zaworów w strefach zagrożonych wybuchem.

Przemysł spożywczy i farmaceutyczny: W maszynach pakujących, systemach CIP/SIP czy urządzeniach do transportu produktów spożywczych elektrozawory 5/3 sterują siłownikami odpowiedzialnymi za precyzyjne ruchy mechaniczne. Warianty CO są preferowane w aplikacjach, gdzie wymagane jest bezpieczne odpowietrzenie w razie awarii, natomiast CP i CC zapewniają kontrolę nad ciśnieniem w systemach wymagających higieniczności i stabilności.

Systemy HVAC: Elektrozawory 5/3 są wykorzystywane w systemach wentylacji, ogrzewania i klimatyzacji do regulacji przepływu powietrza w kanałach. Warianty CO pozwalają na precyzyjne sterowanie przepustnicami, zapewniając optymalne warunki środowiskowe, podczas gdy CC gwarantują stabilność w systemach wymagających pełnego zamknięcia przepływu w stanie spoczynku.

Przemysł drzewny i meblarski: W maszynach do obróbki drewna, takich jak piły, frezarki CNC czy prasy, elektrozawory 5/3 sterują ruchem narzędzi i elementów dociskowych. Warianty CC są szczególnie przydatne w aplikacjach, gdzie wymagane jest precyzyjne pozycjonowanie bez ryzyka niekontrolowanego ruchu, a CP umożliwiają sekwencyjne sterowanie procesami obróbki.

Systemy transportu pneumatycznego: Elektrozawory 5/3 sterują przepływem powietrza w systemach transportu materiałów sypkich, takich jak cement, ziarna czy granulaty. Warianty CP i CO zapewniają elastyczność w zarządzaniu przepływem, a CC gwarantują bezpieczeństwo przez blokowanie portów w stanie spoczynku.

Robotyka i inżynieria specjalna: W robotach przemysłowych elektrozawory 5/3 sterują manipulatorami, zapewniając precyzyjne ruchy i szybkie przełączanie. Warianty CP są wykorzystywane w systemach testowych, gdzie wymagane jest symetryczne zasilanie siłowników, a CO i CC zapewniają bezpieczeństwo w aplikacjach dynamicznych.

Zalety w zastosowaniach obejmują możliwość dostosowania do specyficznych wymagań dzięki różnym konfiguracjom pozycji środkowej, wysoką niezawodność w trudnych warunkach oraz łatwość integracji z systemami sterowania. Elektrozawory 5/3 są projektowane z myślą o długotrwałej pracy w środowiskach o wysokim zapyleniu, wilgotności czy zmiennych temperaturach, co czyni je niezastąpionymi w nowoczesnej automatyce przemysłowej.

Elektrozawory 5/3 charakteryzują się zaawansowanymi parametrami technicznymi, które zapewniają ich niezawodność i wszechstronność w różnorodnych aplikacjach przemysłowych. Poniżej przedstawiono szczegółowe dane techniczne dla serii ZMG, ZEM, ZE, ZDE, DTE oraz ISO, z uwzględnieniem różnic między wariantami CP, CO i CC.

Konfiguracja dróg i pozycji: Elektrozawory 5/3 mają pięć portów (1–zasilanie, 2/4–wyjścia robocze, 3/5–wydechy) oraz trzy pozycje suwaka. Warianty różnią się funkcją pozycji środkowej:

• CP: Odcięcie wszystkich dróg (ZZ), odpowietrzenie dróg roboczych (VV) lub połączenie z zasilaniem (PP).

• CO: Kanały robocze połączone z atmosferą.

• CC: Wszystkie porty zablokowane.

Zakres ciśnienia roboczego:

• CP: 1,5–10 bar (standard), 0–10 bar (modele z ciśnieniem obcym, np. ZE, ZDE).

• CO: 0–10 bar (np. ZMG P: 1–10 bar, DTP: 2–8 bar).

• CC: 0–10 bar (np. ZEM: 1,5–10 bar, DTE: 2–10 bar).

Temperatura pracy:

• CP: 0°C do +50°C (niektóre modele od -10°C).

• CO: -10°C do +60°C.

• CC: -10°C do +60°C (niektóre modele do +80°C).

Przepływ nominalny:

• G1/8: ~500–700 l/min (np. ZMG, ZEM).

• G1/4: ~700–1000 l/min (np. ZMG, ZEM).

• G3/8: ~1000–1500 l/min (np. ZE).

• G1/2: ~2000–3000 l/min (np. ZDE, DTE).

Rodzaj sterowania:

• Elektromagnetyczne z cewkami o napięciu 12V DC, 24V DC, 24V AC, 110V AC, 230V AC (50 Hz).

• Powrót sprężynowy lub pneumatyczny w zależności od modelu.

• Tolerancja napięcia: ±10%.

Przyłącza pneumatyczne:

• Gwinty ISO 228 BSPP: G1/8, G1/4, G3/8, G1/2, G3/4.

• Płyty montażowe ISO 5599/1 (serie ZE, ISO).

• Przyłącza NAMUR (np. ZMG NAMUR, ZEM NAMUR).

Czas reakcji:

• CP: 6–18 ms.

• CO: 10–30 ms.

• CC: 10–30 ms.

Stopień ochrony:

• IP65 (z wtyczką DIN 43650 lub M12), zabezpieczenie przed pyłem i strugą wody.

Medium robocze:

• Sprężone powietrze filtrowane (5–10 µm), zgodne z ISO 8573-1 (klasa 3–4).

• Możliwość pracy z niesmarowanym lub smarowanym powietrzem (przy ciągłym smarowaniu).

Moc cewek:

• DC: 2,5–6,5 W.

• AC: 3–8,5 VA.

Żywotność:

• CP: 10–25 milionów cykli.

• CO: 10–20 milionów cykli.

• CC: Do 50 milionów cykli przy odpowiedniej konserwacji.

Masa:

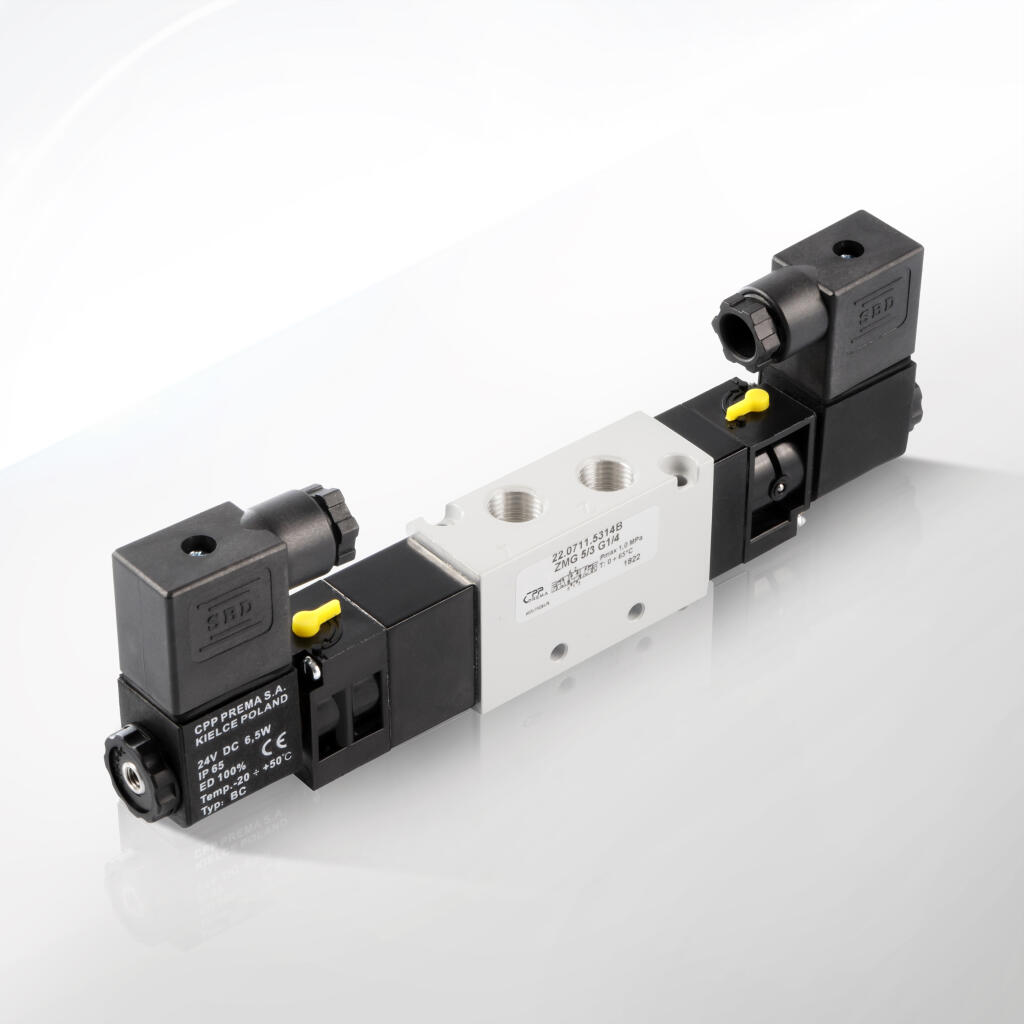

• ZMG G1/8: ~0,2–0,3 kg.

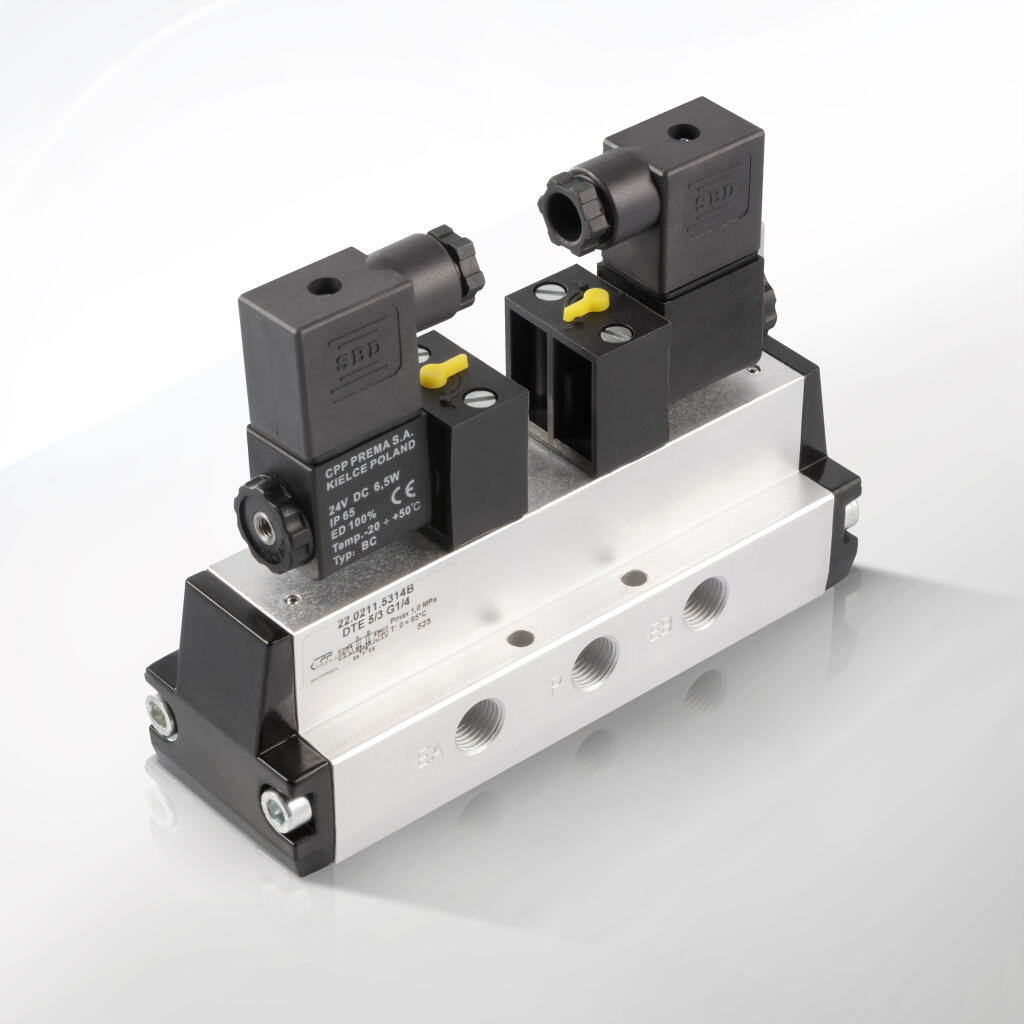

• DTE G1/2: ~0,8–1,2 kg.

Zgodność z normami:

• ISO 5599/1 dla serii ISO E i ISO P.

• Opcjonalne cewki ATEX dla stref zagrożonych wybuchem.

Dodatkowe cechy:

• Wtyczki obrotowe (90°/180°) dla łatwiejszej instalacji.

• Wskaźniki położenia (optyczne/mechaniczne) w wybranych modelach.

• Komplety naprawcze (np. uszczelki suwaka, tuleje) dostępne dla każdej serii.

Szczegółowe parametry różnią się w zależności od modelu i serii, dlatego przed wyborem zaleca się konsultację z dokumentacją techniczną. Na przykład, seria ZMG jest zoptymalizowana pod kątem kompaktowości, a ZDE pod kątem pracy w ciężkich warunkach.

Elektrozawory 5/3 są projektowane z myślą o trwałości i odporności na trudne warunki przemysłowe. Wybór materiałów konstrukcyjnych ma kluczowe znaczenie dla zapewnienia niezawodności, szczelności i długiej żywotności w środowiskach o wysokim zapyleniu, wilgotności czy zmiennych temperaturach. Poniżej przedstawiono szczegółowy opis materiałów stosowanych w zaworach 5/3 (CP, CO, CC) w seriach ZMG, ZEM, ZE, ZDE, DTE oraz ISO.

Korpus zaworu:

• Anodowane aluminium (EN AW-6060 T6): Standardowy materiał dla serii ZMG, ZEM, ZDE i DTE. Charakteryzuje się lekkością, wysoką odpornością na korozję i utwardzoną powierzchnią (anoda 10–20 μm).

• Stop cynku i aluminium (ZAMAK): Używany w wybranych podzespołach (np. pokrywy) w seriach budżetowych.

• Stal nierdzewna (AISI 304/316): Opcjonalnie w modelach dla przemysłu chemicznego i spożywczego.

Suwak:

• Stal nierdzewna: Zapewnia odporność na zużycie i korozję, stosowana w seriach ZEM, ZDE i ISO.

• Anodowane aluminium: Lekkie, z powłoką antykorozyjną, stosowane w seriach ZMG i ZE dla szybkich reakcji.

Uszczelnienia:

• Poliuretan (PU): Standard w seriach ZMG, ZEM i DTE. Odporny na ścieranie, starzenie i oleje, odpowiedni do temperatur do 90°C.

• Kauczuk nitrylowy (NBR): Zapewnia szczelność w środowiskach o zmiennej temperaturze i ciśnieniu (do 90°C, 10 bar).

• FKM (Viton): Opcjonalnie dla aplikacji wysokotemperaturowych (do 180°C) i chemicznych.

Cewki elektromagnetyczne:

• Miedź emaliowana: Uzwojenie w klasie izolacji H (do 180°C), zapewniające niezawodność w pracy ciągłej.

• Obudowa z poliamidu (PA 66 + 30% GF): Odporna na udary, chemikalia i UV, spełniająca IP65.

Płyty przyłączeniowe:

• Aluminium: Standard w seriach ZDE, DTE i ISO, zapewniające trwałość i stabilność.

• Poliamid wzmocniony włóknem szklanym: W seriach ZMG i ZEM dla redukcji masy.

Sprężyny powrotne:

• Stal sprężynowa: Pokryta powłoką antykorozyjną, odporna na zmęczenie materiału.

Elementy złączne:

• Śruby stalowe ocynkowane (8.8): Standard w większości serii.

• Stal nierdzewna (A2): W modelach dla przemysłu spożywczego i zewnętrznych aplikacji.

• Uszczelki montażowe (EPDM, NBR, PTFE): Dobierane do wymagań aplikacji (np. PTFE dla mediów chemicznych).

Zalety materiałów:

• Odporność na korozję: Aluminium anodowane i stal nierdzewna zapewniają trwałość w wilgotnych i zapylonych środowiskach.

• Lekkość: Aluminium i tworzywa sztuczne redukują masę, ułatwiając montaż w systemach mobilnych.

• Trwałość uszczelek: PU i NBR minimalizują ryzyko wycieków, a FKM zwiększa odporność chemiczną.

• Stabilność termiczna: Materiały zachowują właściwości w zakresie -10°C do +60°C (niektóre modele do +80°C).

Zastosowanie w seriach:

• ZMG: Aluminium (korpus), PU (uszczelki), stal nierdzewna (suwak).

• ZDE: Aluminium anodowane, NBR, stal sprężynowa.

• ISO E/P: Mosiądz (płyty), PU, stal nierdzewna.

Zgodność z normami: Materiały spełniają wymagania ISO 5599/1 oraz norm bezpieczeństwa przemysłowego, zapewniając kompatybilność z mediami filtrowanymi i osuszonymi.

Montaż elektrozaworów 5/3 wymaga precyzji i przestrzegania zaleceń producenta, aby zapewnić niezawodność, szczelność i bezpieczeństwo systemu pneumatycznego. Poniżej przedstawiono szczegółową instrukcję montażu dla serii ZMG, ZEM, ZE, ZDE, DTE i ISO, obejmującą przygotowanie, podłączenie pneumatyczne i elektryczne oraz testowanie.

1. Przygotowanie do montażu:

• Sprawdzenie komponentów: Upewnij się, że zawór, cewki, uszczelki i płyta przyłączeniowa są kompletne i nieuszkodzone. Zweryfikuj numer zamówieniowy (np. ZEM 5/3 G1/4, 22.1731.5214B).

• Warunki środowiskowe: Montaż powinien odbywać się w suchym, czystym środowisku (0°C do +40°C), aby uniknąć kondensacji.

• Media robocze: Przygotuj sprężone powietrze filtrowane (5–10 µm) i osuszone (ISO 8573-1, klasa 3–4).

2. Wybór miejsca montażu:

• Dostępność: Zapewnij łatwy dostęp do wtyczek i portów pneumatycznych.

• Orientacja: Preferowana pozycja pionowa (cewka ku górze) dla lepszego odprowadzania kondensatu. Pozycja pozioma dopuszczalna z zabezpieczeniem przeciwwibracyjnym.

• Płyty przyłączeniowe: Upewnij się, że płyta jest zgodna z ISO 5599/1 dla serii ZE i ISO.

3. Montaż pneumatyczny:

• Przyłącza gwintowane: Użyj złączek G1/8, G1/4, G3/8, G1/2 lub G3/4 z taśmą PTFE lub uszczelniaczami anaerobowymi. Dokręć momentem 8–15 Nm (np. 10 Nm dla G1/4).

• Oznaczenia portów: Podłącz zgodnie z oznaczeniami (1–zasilanie, 2/4–wyjścia, 3/5–wydechy). Nie zamieniaj portów A i B bez konsultacji z dokumentacją.

• Przyłącza NAMUR: W model verksamhet: Elektrozawory 5/3 centralnie zamknięte (CC)

1. Jakie są główne zalety pozycji centralnie zamkniętej (CC)?
Pozycja centralnie zamknięta blokuje wszystkie porty w stanie spoczynku, co zapobiega niekontrolowanemu ruchowi siłowników w przypadku awarii zasilania. Jest to kluczowe w aplikacjach wymagających wysokiego poziomu bezpieczeństwa, takich jak linie produkcyjne czy systemy transportu pneumatycznego. Dzięki temu zawory CC zapewniają stabilność układu i minimalizują ryzyko uszkodzenia maszyn.

2. Jak dobrać odpowiedni model elektrozaworu 5/3 do mojej aplikacji?
Wybór modelu zależy od kilku czynników: ciśnienia roboczego (np. 0–10 bar dla ZMG, 1,5–10 bar dla ZEM), przepływu nominalnego (500–3000 l/min), rozmiaru przyłącza (G1/8 do G3/4), rodzaju sterowania (elektromagnetyczne czy pneumatyczne) oraz zgodności z normami (np. ISO 5599/1 dla serii ISO). Ważne jest określenie funkcji pozycji środkowej: CP dla elastyczności, CO dla bezpieczeństwa, CC dla stabilności. Konsultacja z dokumentacją techniczną i producentem jest zalecana.

3. Czy elektrozawory 5/3 są kompatybilne z siłownikami jednostronnego działania?
Nie, elektrozawory 5/3 są przeznaczone głównie do siłowników dwustronnego działania. Dla siłowników jednostronnych bardziej odpowiednie są zawory 3/2 lub 5/2, które sterują jednym kierunkiem ruchu i powrotem sprężynowym. Zawory 5/3 oferują zbyt złożoną funkcjonalność dla takich aplikacji.

4. Jak rozpoznać funkcję pozycji środkowej zaworu?
Funkcja pozycji środkowej jest oznaczona w dokumentacji i na tabliczce znamionowej:

• CP: ZZ (wszystkie drogi odcięte), VV (drogi robocze odpowietrzone), PP (drogi robocze połączone z zasilaniem).

• CO: Kanały robocze połączone z atmosferą.

• CC: Wszystkie porty zablokowane.
  Schematy symboliczne w katalogu ułatwiają identyfikację.

5. Jakie są wymagania dotyczące sprężonego powietrza?
Elektrozawory 5/3 wymagają sprężonego powietrza filtrowanego (5–10 µm) i osuszonego, zgodnego z normą ISO 8573-1 (klasa 3–4). Stosowanie filtrów z odwadniaczem zapobiega uszkodzeniu uszczelek i suwaka. Powietrze może być niesmarowane lub smarowane (przy ciągłym smarowaniu).

6. Czy elektrozawory 5/3 są kompatybilne z systemami PLC (np. Siemens, Omron)?
Tak, pod warunkiem zgodności napięcia cewek (np. 24V DC) z wyjściem sterownika. W przypadku wysokiego prądu rozruchowego (0,3–0,5 A) może być wymagany przekaźnik pośredniczący. Standardowe złącza DIN 43650 lub M12 ułatwiają integrację z modułami I/O.

7. Jak długo działają elektrozawory 5/3 bez serwisu?
Przy prawidłowym użytkowaniu (filtrowane powietrze, brak przepięć) trwałość wynosi:

• CP: 10–25 milionów cykli.

• CO: 10–20 milionów cykli.

• CC: Do 50 milionów cykli.
  Zaleca się przeglądy co 6 miesięcy i wymianę uszczelek co 12–18 miesięcy.

8. Czy zawory można stosować w strefach zagrożonych wybuchem (ATEX)?
Standardowe modele nie są przystosowane do stref EX. Warianty CP i CC oferują opcjonalne cewki ATEX dla stref 2 lub 22. W przypadku CO należy skonsultować się z producentem w celu doboru odpowiedniego modelu.

9. Jak przeprowadzić konserwację elektrozaworu?
Konserwacja obejmuje:

• Sprawdzanie szczelności co 6 miesięcy.

• Czyszczenie elementów wewnętrznych (unikając sprężonego powietrza z zewnątrz).

• Wymianę uszczelek i tulei co 12–18 miesięcy (np. zestawy naprawcze 29.0306 dla ISO, 29.070.02 dla ZEM NAMUR).

• Utrzymanie napięcia sterującego w granicach ±10% nominalnej wartości.

10. Czy można wymienić tylko cewkę w przypadku awarii?
Tak, cewki są wymienne bez demontażu zaworu. Należy odłączyć zasilanie, zdjąć nakrętkę zabezpieczającą, wymienić cewkę na model o tym samym napięciu i średnicy, a następnie dokręcić złącze (0,5–0,7 Nm).
