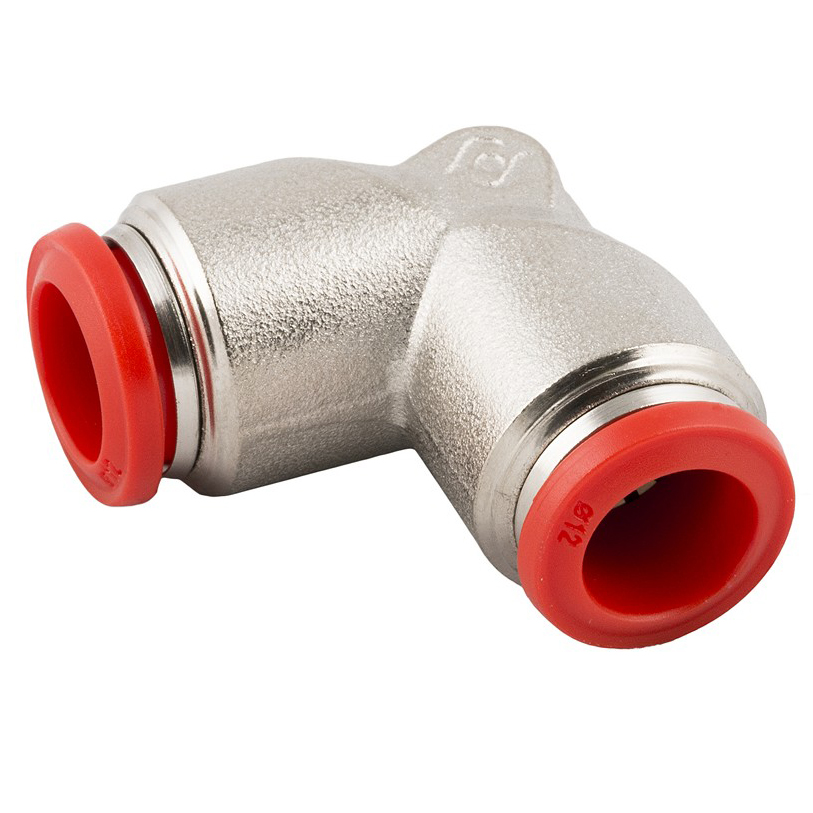

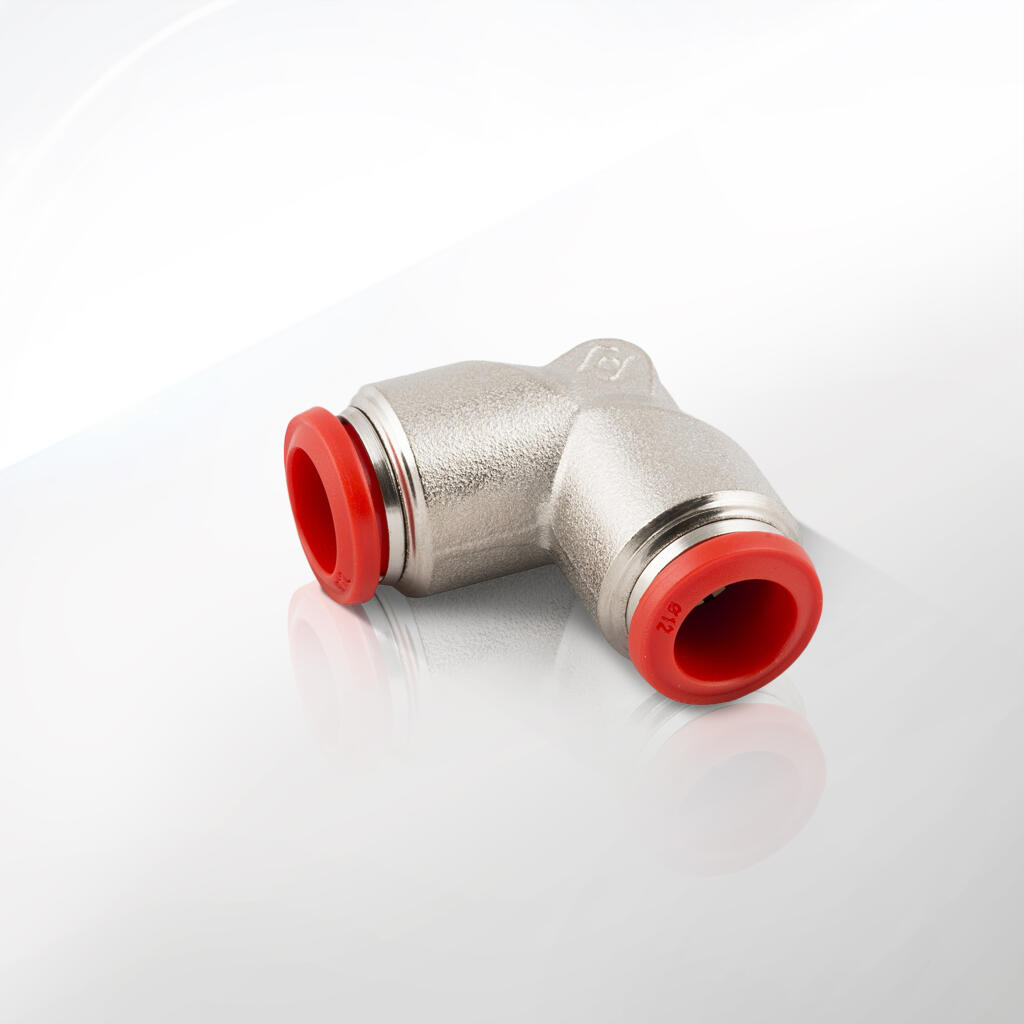

Łączniki kątowe wtykowe typu L typ 80.0050.09

Łączniki kątowe wtykowe typu L marki CPP PREMA, wykonane z mosiądzu niklowanego, to specjalnie zaprojektowane elementy przeznaczone do tworzenia zagiętych połączeń w instalacjach pneumatycznych. W serii 50000 znajdziesz warianty dla różnych średnic przewodów: fi 4 mm, fi 5 mm, fi 6 mm, fi 8 mm, fi 10 mm, fi 12 mm, a także modele redukcyjne, które umożliwiają przejście np. z fi 8 mm na fi 6 mm lub z fi 10 mm na fi 8 mm. Te złączki sprawdzają się wszędzie tam, gdzie konieczne jest skierowanie przewodu pod kątem 90° przy jednoczesnym zachowaniu wysokiej szczelności i trwałości.

Wybór złączek kątowych wtykowych typu L z mosiądzu niklowanego to inwestycja w rozwiązania niezawodne, odporne na korozję i długowieczne. Producent, czyli CPP PREMA, od lat dostarcza na rynek elementy pneumatyczne i hydrauliczne o ugruntowanej renomie, spełniające wysokie wymagania jakościowe. Dzięki temu użytkownicy mają pewność, że łączniki te przetrwają nawet w intensywnych warunkach eksploatacyjnych.

Złączki kątowe wtykowe stanowią naturalne uzupełnienie oferty łączników prostych i innych akcesoriów do sprężonego powietrza. Ich zadaniem jest umożliwienie szybkiego, pewnego i zarazem elastycznego montażu przewodów w miejscach, w których istotne jest uzyskanie kąta 90°. Rozwiązanie to znajduje zastosowanie m.in. w maszynach produkcyjnych, warsztatach samochodowych, liniach montażowych, systemach automatyki czy urządzeniach medycznych.

Jednym z głównych atutów produktu jest konstrukcja typu „push-in”. Oznacza to, że do podłączenia przewodu nie trzeba używać żadnych dodatkowych zacisków ani obejm. Wystarczy wsunąć odpowiednio przycięty koniec węża w otwór złączki, aż do wyczucia oporu, by pierścień zaciskowy i uszczelka wargowa zadbały o szczelność i stabilność połączenia. Takie uproszczenie pozwala skrócić czas montażu oraz zmniejsza ryzyko błędów.

Kolejną zaletę stanowi fakt, że złączki te dostępne są w wariantach redukcyjnych. Oznacza to, że w jednej złączce można uzyskać przejście między przewodami o odmiennych średnicach, np. 8 mm na 6 mm czy 10 mm na 8 mm. Jest to wyjątkowo wygodne w sytuacjach, gdy instalacja wymaga rozgałęzienia lub dostosowania średnicy przewodu do wymogów przepływu. W ten sposób można unikać stosowania kilku dodatkowych elementów i znacząco zmniejszyć liczbę potencjalnych miejsc nieszczelności.

Mosiądz niklowany, z którego wykonano korpus i kluczowe elementy złączek, jest materiałem cenionym za wytrzymałość mechaniczną oraz wysoką odporność na korozję. Niklowanie tworzy na powierzchni złączki gładką i estetyczną warstwę ochronną. Dzięki temu minimalizuje się ryzyko powstawania wżerów, które mogłyby prowadzić do nieszczelności lub uszkodzeń. Wewnętrzne elementy złączki, takie jak pierścień sprężysty (zazwyczaj stal nierdzewna) oraz uszczelka (NBR 70), gwarantują poprawne trzymanie i szczelność w pełnym zakresie ciśnień nominalnych (do 15 bar).

Warto też zauważyć, że projektanci serii 50000 pomyśleli o kompaktowości produktu. Złączki kątowe typu L mają niewielkie wymiary, co ułatwia montaż w miejscach o ograniczonej przestrzeni. Montując je w ciasnych szafach sterowniczych lub niewielkich modułach maszyn, można zachować łatwy dostęp do pozostałych elementów instalacji.

Z perspektywy długoterminowej eksploatacji złączki kątowe wtykowe od CPP PREMA są niezwykle korzystne. W razie awarii lub konieczności modyfikacji instalacji, można je szybko rozłączyć i ponownie użyć, o ile elementy uszczelniające nie są uszkodzone. To właśnie powtarzalność i wygoda sprawiają, że systemy push-in królują w pneumatyce i zdobywają popularność w coraz szerszych sektorach przemysłu.

Na etapie projektowania instalacji pneumatycznych projektanci docenią możliwość swobodnego dostosowania przebiegu przewodów. Łączniki kątowe typu L pozwalają ominąć przeszkody, w tym elementy konstrukcyjne maszyn, instalacje elektryczne czy hydrauliczne, zachowując jednocześnie właściwe parametry przepływu sprężonego powietrza. Przy dużych projektach ograniczenie liczby zagięć elastycznego węża (poprzez zastosowanie kątowych złączek) może znacząco podnieść efektywność całego systemu.

W procesach kontrolnych i konserwacyjnych duże znaczenie ma również standard jakości, jaki prezentują łączniki CPP PREMA. Dobre materiały, precyzja wykonania i rygorystyczne testy sprawiają, że produkty te zachowują szczelność i nie wymagają ciągłego dokręcania. Dzięki temu firma może zyskać pewność, że instalacja pracuje w optymalnych warunkach ciśnieniowych i nie generuje nieplanowanych kosztów eksploatacyjnych.

Łączniki kątowe wtykowe typu L z serii 50000 marki CPP PREMA mogą być stosowane w zróżnicowanych branżach i aplikacjach. Ich główne zadanie to umożliwienie łatwego wyprowadzenia przewodu pneumatycznego pod kątem 90° przy zachowaniu wysokiej szczelności i solidności połączenia. Poniższy opis przedstawia wieloaspektowe zastosowania, uwzględniając zarówno małe warsztaty, jak i potężne zakłady produkcyjne.

Pierwszą grupą odbiorców, dla których łączniki kątowe wtykowe typu L są niezastąpione, są warsztaty naprawcze i serwisowe. W wielu takich miejscach stosuje się różnorodne narzędzia pneumatyczne, takie jak klucze udarowe, szlifierki, pistolety lakiernicze czy pompy próżniowe. Każde z tych urządzeń wymaga stabilnego i szczelnego doprowadzenia powietrza. Często jednak napotyka się trudności związane z ograniczoną przestrzenią. Dzięki kątowym złączkom wtykowym można z łatwością wyprowadzić przewód w odpowiednim kierunku, nie narażając go na załamanie czy uszkodzenie.

W przypadku przemysłowych linii produkcyjnych, gdzie liczy się efektywność i możliwość szybkiego przezbrojenia maszyn, łączniki kątowe wtykowe typu L pozwalają na elastyczną konfigurację toru pneumatycznego. Często projektanci potrzebują poprowadzić przewody do siłowników, zaworów czy czujników tak, aby nie kolidowały z innymi elementami systemu. Kolanko pneumatyczne ułatwia to zadanie, a do tego umożliwia szybką wymianę uszkodzonych lub zużytych przewodów bez konieczności demontażu całych modułów.

W dużych zakładach spożywczych czy farmaceutycznych, instalacje pneumatyczne nierzadko montuje się w strefach czystych, gdzie każda nieszczelność może prowadzić do zanieczyszczenia produktu. Złączki kątowe typu L z mosiądzu niklowanego sprawdzają się tutaj wyśmienicie. Odporność mosiądzu niklowanego na korozję i działanie środków czyszczących to klucz do utrzymania bezpiecznych warunków higienicznych. Dodatkowo, możliwość szybkiego rozłączenia złączki jest w cenie, gdy przychodzi pora na mycie lub dezynfekcję linii technologicznej.

Branża automotive również korzysta z niniejszych rozwiązań. Na etapie produkcji samochodów, pojazdów ciężarowych czy autobusów powszechnie wykorzystuje się systemy pneumatyczne do sterowania elementami karoserii, hamulców (w pojazdach ciężkich) czy w procesach lakierniczych. Tam, gdzie trzeba poprowadzić przewody między różnymi podzespołami i zachować dużą odporność mechaniczną, łączniki kątowe typu L odpowiadają na te wyzwania.

W segmencie automatyki i robotyki łączniki wtykowe kątowe typu L pozwalają na precyzyjne prowadzenie przewodów sterujących. Pneumatyka pełni tutaj ważną rolę w napędach, chwytakach i systemach próżniowych. Każdy niepotrzebny wystający fragment przewodu mógłby stanowić zagrożenie dla ruchomych części robota czy ograniczać jego zasięg. Kompaktowa forma kolanek i pewne zamocowanie push-in zwiększają bezpieczeństwo pracy i zapobiegają nieplanowanym przestojom.

Nie wolno zapominać o stacjach uzdatniania powietrza i sprężarkach, w których często montuje się rozdzielacze ciśnienia i różnego typu filtry. Tam kątowe złączki wtykowe upraszczają konstrukcję modułów, zwłaszcza jeśli trzeba w krótkim odcinku przeprowadzić kilka przewodów. Pozwala to na mniejszą plątaninę węży i na łatwy dostęp do punktów kontrolnych.

Zastosowanie w instalacjach podciśnieniowych to kolejny dowód uniwersalności łączników kątowych wtykowych. Choć kojarzą się one głównie z systemami sprężonego powietrza, wiele z nich nadaje się do pracy z podciśnieniem, o ile materiał przewodów i złączek jest zgodny z wymaganiami układu (np. NBR 70 i mosiądz niklowany są odporne na oleje i standardowe smary używane w pompach próżniowych). Dzięki temu można je zastosować przy chwytaniu i przemieszczaniu elementów przy użyciu ssawki próżniowej w aplikacjach montażowych.

Współczesne projekty często wymagają minimalizacji wagi komponentów, zwłaszcza w przemyśle lotniczym, gdzie liczy się każdy gram. Mosiądz niklowany nie jest najlżejszym z dostępnych materiałów (w porównaniu np. z aluminium), ale w przypadku kątowych złączek wtykowych kompaktowe rozmiary i stosunkowo niewielki ciężar korpusu sprawiają, że to wciąż atrakcyjne rozwiązanie w układach pneumatycznych niskociśnieniowych.

Użytkownicy cenią sobie również dużą wytrzymałość mechaniczną. Złączki potrafią znieść sporadyczne wibracje czy uderzenia, które niekiedy występują w dynamicznych aplikacjach produkcyjnych. Szczególnie istotne jest to w maszynach CNC, gdzie ruchome elementy operują z dużą prędkością. Niezawodność i stabilność połączeń przekładają się na precyzję i wydajność procesów.

W praktyce instalatorskiej i serwisowej złączki kątowe typu L często ratują sytuację, gdy miejsce montażu jest trudno dostępne, a przewód nie może zostać poprowadzony standardowym torem. W takich okolicznościach wystarczy wstawić kolanko, co ogranicza konieczność modyfikacji całej instalacji. Jednocześnie siła zacisku w systemie push-in wystarcza, by utrzymać przewód w miejscu bez wycieków powietrza.

Równie istotne jest zastosowanie tych elementów w branży rolniczej, gdzie systemy pneumatyczne spotkać można w maszynach do siewu, nawożenia czy zbioru plonów. W rolnictwie panują nieraz trudne warunki środowiskowe – wilgoć, kurz, zmiany temperatur. Dlatego łączniki kątowe z mosiądzu niklowanego są doceniane za zdolność do wytrzymania tych czynników, a jednocześnie za łatwą obsługę.

Warto też wspomnieć o możliwościach w sektorze meblarskim. Choć może to brzmieć nietypowo, niektóre linie produkcyjne mebli korzystają z automatyki pneumatycznej w procesach okuwania, pakowania czy lakierowania. Gdy trzeba poprowadzić węże w niewielkiej przestrzeni między maszynami, kolanko typu L wyśmienicie się sprawdza, bo pozwala ograniczyć zaginanie i niszczenie przewodów.

Podsumowując, zastosowanie łączników kątowych wtykowych typu L jest niezwykle szerokie, obejmujące praktycznie każdą gałąź przemysłu, w której używa się sprężonego powietrza lub podciśnienia. Ich kluczowe zalety – łatwość montażu, redukcyjny charakter wybranych modeli oraz odporność na korozję – czynią je atrakcyjnymi dla instalatorów i projektantów poszukujących uniwersalnych, a zarazem niezawodnych rozwiązań.

W przypadku łączników kątowych wtykowych typu L z serii 50000 firmy CPP PREMA niezwykle ważne są parametry techniczne, gwarantujące właściwe działanie i bezpieczeństwo w różnych warunkach. Poniżej przedstawiono kluczowe aspekty, na które warto zwrócić uwagę, planując i eksploatując te złączki w instalacjach pneumatycznych.

1. Ciśnienie robocze

   • Maksymalne ciśnienie pracy dla łączników kątowych wtykowych z mosiądzu niklowanego wynosi do 15 bar.

   • Ten parametr dotyczy zarówno standardowych zastosowań w sprężonym powietrzu, jak i procesów, w których występują szybsze cykle załączania i wyłączania ciśnienia.

   • Ciśnienie można mierzyć manometrem w układzie, natomiast warto zawsze zapewnić pewien zapas bezpieczeństwa.

2. Temperatura pracy

   • Zakres temperatur pracy sięga zwykle od -18°C do +70°C.

   • Należy jednak pamiętać, że w skrajnych temperaturach właściwości elastyczne przewodu i uszczelki NBR mogą się zmieniać, co może mieć wpływ na szczelność.

   • W przypadku pracy w ekstremalnie niskich temperaturach należy rozważyć zastosowanie przewodów i uszczelek o podwyższonej odporności na mróz.

3. Średnice przewodów

   • W zależności od modelu, łączniki kątowe typu L obsługują przewody o średnicach fi 4 mm, fi 5 mm, fi 6 mm, fi 8 mm, fi 10 mm, fi 12 mm, a w wersjach redukcyjnych także kombinacje typu 8–6 mm czy 10–8 mm.

   • Ważne jest, aby stosować przewody o ściśle określonej średnicy zewnętrznej, kompatybilnej z wybranym rozmiarem złączki.

4. Materiał korpusu

   • Mosiądz niklowany jest podstawowym materiałem korpusu złączki.

   • Niklowanie chroni przed korozją, a sam mosiądz zapewnia wytrzymałość mechaniczną i odporność na uszkodzenia.

5. Uszczelnienie

   • Wnętrze złączki kątowej typu L zawiera uszczelki (najczęściej NBR 70) oraz pierścień zaciskowy ze stali nierdzewnej, który gwarantuje utrzymanie przewodu w odpowiednim położeniu.

   • Konstrukcja uszczelnienia typu wargowego w systemie push-in dba o wysoką szczelność połączenia, jednocześnie umożliwiając wielokrotne wkładanie i wyjmowanie węża bez trwałego uszkodzenia.

6. Podciśnienie

   • Choć złączki kątowe wtykowe są najczęściej stosowane w instalacjach sprężonego powietrza, mogą pracować także w warunkach podciśnienia (warto to skonsultować z dokumentacją producenta).

   • Jeżeli ciśnienie wsteczne nie przekracza granic wskazanych przez CPP PREMA, a medium nie jest agresywne w stosunku do mosiądzu niklowanego lub NBR, złączka zachowuje szczelność i stabilność.

7. Szczelność i przepływ

   • Konstrukcja kątowa może w pewnym stopniu wpływać na swobodę przepływu powietrza. Jednak geometria złączek z serii 50000 jest tak zaprojektowana, by zminimalizować opory.

   • Straty ciśnienia na kolankach push-in są niewielkie, o ile stosujemy się do zaleceń dotyczących maksymalnego przepływu i właściwego dopasowania średnic.

8. Odporność na wibracje i uderzenia

   • Wiele zastosowań przemysłowych wiąże się z drganiami lub sporadycznymi uderzeniami (np. w maszynach z ruchomymi podzespołami). Mosiądz niklowany oraz stal nierdzewna w pierścieniu zaciskowym zapewniają złączce wysoką wytrzymałość na takie warunki.

9. Montaż i demontaż

   • Zgodnie z zasadą push-in, montaż i demontaż węża odbywa się bez użycia narzędzi zaciskowych. Wystarczy wsunąć przewód w złączkę do momentu wyczucia oporu. Demontaż wymaga jedynie wciśnięcia pierścienia zwalniającego i pociągnięcia przewodu na zewnątrz.

   • Z punktu widzenia danych technicznych istotne jest, że wielokrotny montaż nie powoduje drastycznego zużycia elementów, pod warunkiem braku zanieczyszczeń i uszkodzeń mechanicznych.

10. Zgodność z normami

    • Dokładne informacje o zgodności z normami jakości (np. ISO, DIN) zazwyczaj znajdują się w dokumentacji technicznej CPP PREMA.

    • Producent stara się zapewniać, że produkty spełniają lub przewyższają standardy branżowe w zakresie szczelności i wytrzymałości.

Wybór materiałów do produkcji łączników kątowych wtykowych typu L w serii 50000 firmy CPP PREMA determinuje ich trwałość, odporność na korozję, łatwość montażu i długotrwałą szczelność. Mosiądz niklowany, stal nierdzewna i tworzywo NBR 70 to sprawdzone komponenty, które wspólnie zapewniają pożądane własności fizykochemiczne w zastosowaniach pneumatycznych.

1. Mosiądz niklowany – korpus i główna konstrukcja
Mosiądz to stop miedzi i cynku, odznaczający się dobrą podatnością na obróbkę oraz korzystną wytrzymałością mechaniczną. Dzięki temu możliwe jest precyzyjne wykonanie gwintów, gniazd i wewnętrznych kanałów w złączce. Dodatek cynku nadaje materiałowi twardość oraz odporność na zużycie. Proces niklowania polega na pokryciu powierzchni mosiądzu warstwą niklu, która działa jak bariera antykorozyjna. Ma to szczególne znaczenie w środowiskach o podwyższonej wilgotności lub w kontakcie z mgłą olejową (często obecną w instalacjach pneumatycznych).

Nikiel tworzy też gładką, estetyczną powłokę, która ułatwia utrzymanie złączki w czystości. Z punktu widzenia użytkownika korzyścią jest wydłużona żywotność elementu oraz zmniejszone ryzyko nieszczelności powstałych w wyniku wżerów korozyjnych. Dodatkowo, powierzchnia niklowana jest mniej podatna na przywieranie osadów, co sprzyja stabilnym parametrom przepływu powietrza.

2. Stal nierdzewna – pierścienie sprężyste i zaciskowe
Wewnątrz łącznika kątowego występuje sprężysty pierścień zaciskowy, odpowiedzialny za utrzymanie węża we właściwej pozycji. Często wykorzystuje się do tego stal nierdzewną, która łączy wysoką wytrzymałość z odpornością na korozję. W trakcie montażu przewodu pierścień zaciskowy odgina się minimalnie, by po wsunięciu węża powrócić na miejsce i zacisnąć go.

Zastosowanie stali nierdzewnej eliminuje problem rdzewienia wewnątrz złączki, co mogłoby prowadzić do osłabienia docisku lub powstawania zanieczyszczeń w układzie pneumatycznym. Stal ta dobrze znosi także wibracje i uderzenia, co jest kluczowe dla ciągłości pracy w środowisku przemysłowym.

3. Uszczelki z NBR 70
NBR (kauczuk butadienowo-akrylonitrylowy) to jeden z najbardziej popularnych materiałów uszczelniających, używanych w pneumatyce. Jego zalety to dobra odporność na oleje, tłuszcze i substancje chemiczne stosowane często w sprężarkach i systemach smarowania. Twardość 70 (w skali Shore’a) wskazuje na optymalne wyważenie pomiędzy elastycznością a wytrzymałością.

Uszczelka wargowa, którą montuje się w środku złączki, tworzy z przewodem doskonałe doszczelnienie. Dzięki temu ciśnienie powietrza nie ucieka przez mikroszczeliny na styku złącze–przewód. NBR 70 sprawdza się w temperaturach do ok. +70°C, co odpowiada typowym warunkom w instalacjach sprężonego powietrza.

4. Tworzywo sztuczne w pierścieniu zwalniającym
Zewnętrzny element, który użytkownik wciska podczas demontażu przewodu, wykonuje się często z wytrzymałego tworzywa sztucznego. Materiał taki wyróżnia się odpowiednią twardością i odpornością na ścieranie, a jednocześnie jest lekki. Pozwala to na łatwe wciskanie pierścienia, dzięki czemu wymontowanie węża nie wymaga dużej siły.

Tworzywo to bywa barwione (np. na niebiesko lub czarno), co ułatwia szybką identyfikację miejsca, w które należy nacisnąć, by zwolnić zacisk. Ponadto, tworzywa stosowane przez CPP PREMA są odporne na pękanie czy deformacje przy wielokrotnym użyciu.

5. Powłoki antykorozyjne i wykończenie
Oprócz niklowania mogą być stosowane dodatkowe powłoki lub procesy wykończenia krawędzi, które zabezpieczają przed zadrapaniami. Niektóre elementy, szczególnie w złączkach przemysłowych, są dodatkowo pasywowane, aby wzmocnić właściwości antykorozyjne. Efektem końcowym jest gładka, lśniąca powierzchnia, na której nie osiada łatwo kurz czy pył, co jest ważne w aplikacjach o wysokich wymaganiach higienicznych.

6. Odporność na media robocze
Choć głównym medium roboczym jest sprężone powietrze, łączniki kątowe wtykowe typu L z mosiądzu niklowanego mogą również współpracować z innymi gazami nieagresywnymi. W niektórych aplikacjach (np. w laboratoriach) używa się sprężonego azotu lub dwutlenku węgla, a złączki dalej zachowują swoje właściwości. Jeżeli istnieje potrzeba przesyłu cieczy o niskiej agresywności chemicznej, NBR 70 i mosiądz niklowany także mogą się okazać wystarczające. Jednak w przypadku substancji silnie żrących należy bezwzględnie zweryfikować kompatybilność materiałową.

7. Możliwości recyklingu
Mosiądz i stal nierdzewna są materiałami, które można poddawać recyklingowi. Coraz więcej przedsiębiorstw zwraca uwagę na cykl życia produktu oraz wpływ na środowisko. Po zakończeniu eksploatacji łączniki wtykowe typu L mogą zostać rozłożone na części, a metale ponownie wykorzystane w procesach hutniczych. Powłoka niklowa w niewielkim stopniu utrudnia recykling, ale w praktyce recyklery są w stanie skutecznie ją usunąć podczas przetapiania.

8. Staranna selekcja dostawców surowców
Wysoka jakość materiałów to nie tylko kwestia składu stopu i powłoki, ale też stabilności parametrów dostarczanych przez podwykonawców. CPP PREMA przywiązuje dużą wagę do kontroli jakości surowców. To dlatego wszystkie elementy muszą spełniać normy branżowe oraz wewnętrzne standardy firmy, by finalny produkt był niezawodny.

9. Znaczenie jakości wykończenia w eksploatacji
Właściwe szlifowanie i polerowanie powierzchni styku ma kluczowe znaczenie dla szczelności i płynności przepływu. Zbyt szorstkie krawędzie mogłyby uszkodzić wargę uszczelki NBR, prowadząc do niewielkich, lecz uciążliwych przecieków. Dlatego w procesie produkcyjnym i kontroli jakości zwraca się uwagę na wszelkie nieregularności.

10. Zalety wynikające z doboru optymalnych materiałów

• Długa żywotność łączników nawet w trudnych warunkach.

• Niewielka masa i kompaktowe wymiary, umożliwiające instalację w ograniczonej przestrzeni.

• Łatwość konserwacji – gładka powierzchnia niklowa jest prosta w czyszczeniu, a stal nierdzewna w mechanizmie zaciskowym nie wymaga smarowania.

• Spójność konstrukcyjna z innymi elementami serii 50000, co ułatwia skompletowanie całej instalacji z wyrobów jednego producenta.

Prawidłowy montaż łączników kątowych wtykowych typu L ma zasadnicze znaczenie dla szczelności i efektywności pracy instalacji pneumatycznej. Poniżej przedstawiono instrukcję krok po kroku, uwzględniając zarówno przygotowanie, jak i kontrolę poprawności wykonania połączenia.

1. Przygotowanie stanowiska

   • Upewnij się, że układ pneumatyczny jest odłączony od źródła sprężonego powietrza. Wyłącz kompresor lub zamknij zawór główny. Pozwoli to uniknąć niebezpiecznych sytuacji, w których ciśnienie mogłoby wypchnąć przewód w trakcie montażu.

   • Zlokalizuj miejsce, w którym planujesz zamontować łącznik kątowy typu L. Zastanów się, w jakim kierunku powinien być wyprowadzony przewód, by uniknąć zagięć i kolizji z innymi elementami maszyny.

2. Dobór właściwego łącznika

   • Wybierz model odpowiadający średnicy przewodu (fi 4 mm, fi 5 mm, fi 6 mm, fi 8 mm, fi 10 mm, fi 12 mm) lub wariant redukcyjny (np. 8–6 mm), jeśli przewód zmienia średnicę.

   • Sprawdź, czy wybrana złączka ma odpowiednią specyfikację ciśnieniową (do 15 bar) oraz czy materiał uszczelki NBR 70 i korpus z mosiądzu niklowanego jest zgodny z twoim medium roboczym.

3. Przygotowanie przewodu

   • Odetnij przewód prostopadle, najlepiej przy użyciu nożyc specjalnie przeznaczonych do węży pneumatycznych.

   • Upewnij się, że krawędź przewodu jest równa, bez poszarpanych fragmentów. Ewentualne zadziorności mogą uszkodzić uszczelkę wargową złączki i powodować nieszczelności.

   • W razie potrzeby oczyść przewód z pyłu czy opiłków.

4. Montaż przewodu w złączce

   • Chwyć złączkę kątową typu L w jednej ręce, a węża w drugiej.

   • Wsuń przewód w otwór złączki zdecydowanym, prostym ruchem, aż poczujesz opór. Oznacza to, że wąż dotarł do końca gniazda.

   • Delikatnie pociągnij za przewód wstecz, by sprawdzić, czy jest trzymany przez pierścień zaciskowy. Jeśli wyczujesz lekki opór, wąż jest poprawnie osadzony.

5. Pozycjonowanie złączki

   • Jeśli model złączki ma możliwość obrotu (zdarza się w niektórych wariantach z serii 50000), ustaw korpus w odpowiednim kierunku, tak by wyjście przewodu znajdowało się w żądanym miejscu.

   • W przypadku łączników wtykowych bez funkcji obrotu, ustal ostateczną pozycję jeszcze przed wsunięciem przewodu, bo późniejsza korekta może być trudniejsza.

6. Kontrola szczelności

   • Przywróć ciśnienie w układzie, uruchamiając sprężarkę lub otwierając zawór główny powietrza.

   • Spryskaj połączenie środkiem do wykrywania nieszczelności (np. wodny roztwór mydła). Obserwuj, czy w okolicy pierścienia uszczelniającego nie pojawiają się pęcherzyki powietrza.

   • Jeżeli zauważysz pęcherzyki, ponownie wyłącz ciśnienie, usuń przewód, przytnij jego końcówkę bardziej starannie i powtórz montaż.

7. Demontaż / wymiana przewodu

   • Aby wyjąć przewód z łącznika kątowego typu L, wciśnij pierścień zwalniający w kierunku korpusu. W tym samym czasie pociągnij wąż w przeciwną stronę.

   • Sprawdź stan uszczelki NBR w środku złączki. Jeśli jest nienaruszona, możesz ponownie użyć łącznika. W przypadku widocznych uszkodzeń uszczelkę warto wymienić na nową (jeśli konstrukcja na to pozwala) lub zastosować nową złączkę.

8. Zabezpieczenie instalacji

   • Pamiętaj, aby poprowadzone węże nie były narażone na uszkodzenia mechaniczne (np. nie obcierały się o ostre krawędzie).

   • Używaj dodatkowych obejm lub uchwytów, jeśli instalacja znajduje się w strefie intensywnych wibracji.

9. Konserwacja i przeglądy

   • Regularnie sprawdzaj stan łączników i przewodów, zwłaszcza w miejscach o podwyższonej temperaturze czy narażonych na zanieczyszczenia.

   • Wymieniaj zużyte lub uszkodzone elementy. Ich cena jest stosunkowo niska, a brak szczelności może prowadzić do drogich przestojów lub utraty wydajności systemu.

10. Zasady BHP

    • Zawsze wyłączaj dopływ powietrza przed jakąkolwiek ingerencją w instalację.

    • Używaj ochrony oczu, by uniknąć urazów w przypadku niekontrolowanego wyrzutu powietrza lub fragmentów przewodu.

    • Pracuj w czystych warunkach, zwłaszcza jeżeli instalacja jest używana w branży spożywczej lub farmaceutycznej.

1. Czy łączniki kątowe wtykowe typu L można stosować w instalacjach sprężonego powietrza o ciśnieniu wyższym niż 15 bar?
   Zasadniczo maksymalne rekomendowane ciśnienie pracy dla tych złączek to 15 bar. Przekroczenie tej wartości może prowadzić do nieszczelności bądź uszkodzeń elementów uszczelniających. Jeżeli planujesz pracę w wyższych ciśnieniach, rozważ wybór dedykowanych złączek wysokociśnieniowych lub skonsultuj się z producentem w celu weryfikacji możliwości.

2. Czy te łączniki nadają się do zastosowań próżniowych (podciśnienia)?
   Wiele modeli z serii 50000 jest przystosowanych do umiarkowanego podciśnienia, o ile nie występują agresywne chemikalia. Przy silnym podciśnieniu zaleca się sprawdzenie parametrów w dokumentacji CPP PREMA. Kluczowe jest, by uszczelka NBR i konstrukcja złączki nie ulegały odkształceniom w takich warunkach.

3. Czy łączniki redukcyjne kątowe wtykowe typu L zapewniają taką samą szczelność jak standardowe jednolite rozmiary?
   Tak, konstrukcja i sposób uszczelnienia pozostają podobne, bez względu na to, czy jest to złączka jednolicie fi 8 mm czy redukcyjna 8–6 mm. Różnica polega na wewnętrznej geometrii przystosowanej do dwóch różnych średnic przewodu. Jeśli montaż jest przeprowadzony poprawnie, szczelność pozostaje na wysokim poziomie.

4. Co zrobić, gdy przewód w złączce zaczyna się obracać lub wysuwać?
   Najczęściej oznacza to uszkodzenie lub zużycie pierścienia zaciskowego bądź niewłaściwe docięcie końca węża. W takiej sytuacji należy zdemontować przewód, przyciąć go ponownie i sprawdzić stan uszczelki. Jeżeli to nie pomoże, rozważ wymianę całej złączki.

5. Jak często należy sprawdzać stan złączek w instalacji przemysłowej?
   Częstotliwość przeglądów zależy od intensywności pracy i warunków środowiskowych. W większości zakładów zaleca się cykliczne (np. raz na kwartał) kontrole szczelności przy użyciu np. piany mydlanej lub specjalnych testerów. Przy dużych obciążeniach i wysokich temperaturach kontrole powinny być częstsze.

6. Czy możliwy jest ponowny montaż przewodu w innej złączce po demontażu?
   Tak, o ile końcówka przewodu jest w dobrym stanie (brak uszkodzeń) i pasuje wymiarem do innego łącznika. Wielokrotny montaż nie szkodzi przewodowi, dopóki krawędź pozostaje równa i nieuszkodzona. Ważne jest zachowanie czystości – pył czy opiłki mogą uszkodzić uszczelkę NBR.

7. Czy mogę używać tych złączek w układach transportu cieczy?
   Jeżeli ciecz nie jest agresywna w stosunku do mosiądzu niklowanego ani nie przekracza dopuszczalnej temperatury pracy, teoretycznie tak. Zaleca się jednak ostrożność i sprawdzenie w dokumentacji lub konsultację z producentem. Złączki wtykowe kątowe typu L z serii 50000 projektowane są głównie pod kątem sprężonego powietrza, ale w niektórych aplikacjach z cieczami o niskiej agresywności również się sprawdzają.

8. Jak przebiega proces zamawiania i identyfikacji konkretnego modelu złączki kątowej wtykowej typu L?
   Każdy model ma swój unikalny numer katalogowy (np. 80.0050.09.04 dla fi 4 mm). Wystarczy podać go w sklepie czy w hurtowni, by uniknąć pomyłek. Dodatkowo, w dokumentacji zwykle są tabelki ze średnicą przewodu, długością, rozmiarem gwintu (jeśli jest) czy innymi parametrami.

9. Czy można używać tych łączników do gazów spożywczych?
   Mosiądz niklowany w większości przypadków jest uznawany za materiał neutralny dla gazów spożywczych, pod warunkiem, że nie ma bezpośredniego styku z produktem spożywczym. Warto jednak sprawdzić indywidualne certyfikaty, ponieważ branża spożywcza często wymaga atestów bezpieczeństwa (np. FDA).

10. Co zrobić z uszkodzonymi lub zużytymi złączkami?
    Elementy metalowe można przekazać do recyklingu. Jeśli złączka nie nadaje się już do użytkowania, rozmontowanie jej na części (mosiądz i stal) umożliwia poprawne segregowanie odpadów. NBR 70 nie jest tak łatwy do recyklingu, jednak w stosunku do masy metalu jest go niewiele.

11. Jakie są największe zalety łączników kątowych wtykowych typu L w porównaniu do tradycyjnych połączeń gwintowanych?
    Główną zaletą jest szybkość i prostota montażu – nie trzeba używać taśmy teflonowej ani past do uszczelniania gwintów. Poza tym, łączniki push-in zajmują mniej miejsca, a ich demontaż jest znacznie łatwiejszy. Wystarczy wcisnąć pierścień, a przewód wychodzi bez konieczności odkręcania.

12. Czy dostępne są różne kolory pierścienia zwalniającego?
    Zwykle spotyka się niebieski lub czarny pierścień, co ma znaczenie głównie estetyczne i ułatwia wizualną identyfikację. Kolor nie wpływa na parametry techniczne.

13. Czy można łączyć łączniki kątowe typu L z innymi elementami serii 50000?
    Tak, właśnie w tym tkwi siła oferty CPP PREMA – wszystkie elementy, takie jak trójniki, łączniki proste czy złącza redukcyjne, są zaprojektowane do wspólnego działania. Dzięki temu możesz budować rozgałęzienia, redukcje średnic czy złącza obrotowe z zachowaniem jednolitego standardu i jakości.

14. Jak rozpoznać, że złączka jest rzeczywiście wykonana z mosiądzu niklowanego?
    Najczęściej można to stwierdzić po srebrzystym połysku i charakterystycznym grawerze czy oznaczeniach producenta. Dokumentacja lub opakowanie produktu jasno wskazuje materiał wykonania. Jeśli masz wątpliwości, skontaktuj się z dostawcą.
