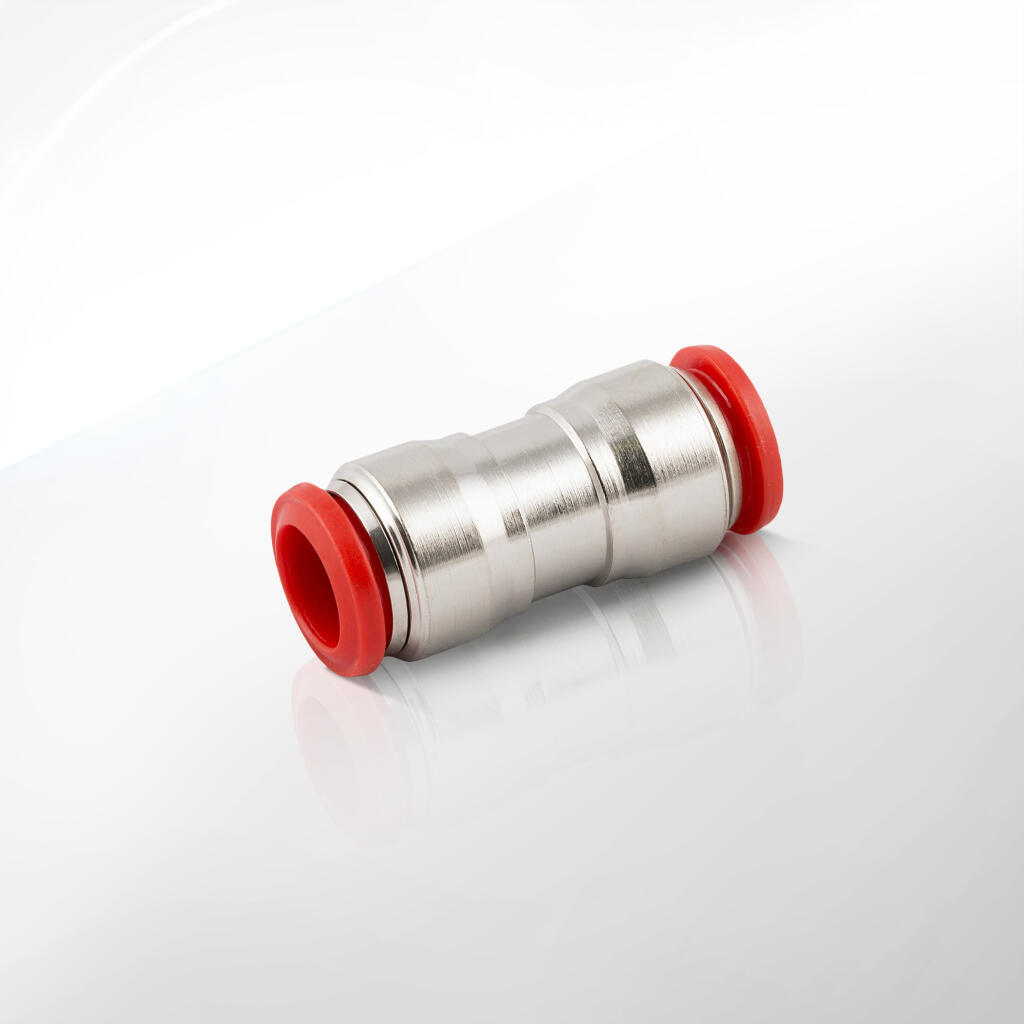

Łączniki proste wtykowe przelotowe typ 80.0050.07

Łączniki proste wtykowe przelotowe z serii 50000 marki CPP PREMA to kluczowe elementy w dziedzinie łączenia przewodów pneumatycznych. Działają one na zasadzie wtyku, co oznacza, że użytkownik może w bardzo prosty sposób wpiąć przewód w otwór łącznika, aby stworzyć szczelne i trwałe połączenie. Te konkretne łączniki mają na celu zagwarantowanie stabilnego przepływu powietrza przy możliwie najmniejszych stratach ciśnienia, co jest szczególnie istotne w wielu aplikacjach przemysłowych i warsztatowych. Ich rola polega na umożliwieniu szybkiej i prostej zmiany średnicy przewodu w obrębie jednego systemu pneumatycznego, co bywa nieocenione wtedy, gdy w ramach jednej instalacji występuje kilka rodzajów lub rozmiarów węży czy rurek.

Każda z tych redukcji stanowi prosty łącznik wtykowy przelotowy, który spełnia jedną, nadrzędną funkcję: bezpieczne i szczelne przejście z większej średnicy wtyku na mniejszą średnicę przewodu. Dzięki temu instalator nie musi używać wielu zewnętrznych przejściówek czy adapterów. Po prostu sięga po konkretny element, który przechodzi z fi 12 mm na fi 10 mm czy z fi 10 mm na fi 4 mm, i w rezultacie uzyskuje się spójne, kompaktowe połączenie, wolne od potencjalnych nieszczelności.

Zaletą rozwiązań CPP PREMA jest materiał wykonania: mosiądz niklowany. Takie połączenie gwarantuje wysoką odporność na korozję i uszkodzenia mechaniczne, co wydłuża żywotność komponentu. Mosiądz sam w sobie jest mocnym i elastycznym stopem, który dobrze znosi zmiany ciśnienia i temperatur. Pokrycie go niklem jeszcze bardziej zwiększa wytrzymałość na działanie czynników zewnętrznych i poprawia estetykę powierzchni. Gładka, niklowana warstwa jest odporna na ścieranie, nie ulega łatwo zmatowieniu i pozwala utrzymać łączniki w czystości.

CPP PREMA, jako producent i dostawca rozwiązań pneumatycznych, kładzie duży nacisk na jakość oraz powtarzalność swoich wyrobów. Łączniki proste wtykowe z tej serii podlegają rygorystycznej kontroli jakości, co oznacza, że każdy element jest weryfikowany pod kątem wymiarów, gładkości powierzchni, stanu gwintu (o ile występuje) oraz szczelności wewnętrznych uszczelek. W praktyce oznacza to, że elementy te idealnie pasują do typowych rozmiarów przewodów pneumatycznych (4, 6, 8, 10, 12 mm) i nie ma ryzyka problemów montażowych czy szybkiego zużycia uszczelnień.

Kolejną kluczową cechą jest łatwość serwisowania. Układy pneumatyczne wymagają czasem modyfikacji lub wymiany przewodów. Dzięki przemyślanej konstrukcji wtykowej wystarczy wcisnąć pierścień zwalniający (najczęściej z tworzywa sztucznego bądź mosiądzu) i wyjąć przewód. Nie ma konieczności stosowania narzędzi czy skomplikowanych procedur. To znacząco skraca przestoje w pracy maszyn i pozwala łatwo adaptować instalację do zmieniających się wymagań procesowych.

Ważną zaletą jest również kompatybilność z pozostałymi elementami serii 50000. Jeśli w jednej linii stosuje się trójniki, kolanka obrotowe czy przyłączki gwintowe o tym samym standardzie, można mieć pewność, że wszystkie elementy będą do siebie pasować. Taka modułowość sprawia, że cała instalacja wygląda estetycznie, jest łatwiejsza w zarządzaniu i rozbudowie.

Łączniki proste wtykowe z tej serii przeznaczone są do pracy ze sprężonym powietrzem i gazami nieagresywnymi. Zakres maksymalnego ciśnienia wynosi zwykle około 15 bar (warto jednak zawsze upewnić się w dokumentacji technicznej), co pozwala na zastosowanie ich w większości typowych aplikacji przemysłowych. Sprawdzają się w systemach automatyki, liniach montażowych, w warsztatach samochodowych, przy narzędziach pneumatycznych, a nawet w bardziej zaawansowanych instalacjach transportu pneumatycznego.

Łączniki proste wtykowe przelotowe z serii 50000 znajdują szerokie zastosowanie w różnych obszarach przemysłu, usług i warsztatów. Wynika to z faktu, że niemal w każdej gałęzi, gdzie wykorzystuje się sprężone powietrze, pojawia się potrzeba pewnego, łatwego w montażu i rozmontowaniu połączenia między przewodami o różnych średnicach. Zrozumienie pełnej palety możliwych zastosowań pozwala wybrać najlepszy wariant łącznika do konkretnych warunków pracy.

1. Przemysł maszynowy
   W zakładach przemysłowych, gdzie mamy do czynienia z wieloma liniami produkcyjnymi, łączniki proste wtykowe przelotowe pełnią funkcję łączenia przewodów zasilających siłowniki, zawory czy narzędzia pneumatyczne. Często w jednym miejscu wymagana jest średnica 12 mm, a w innym – 8 mm, bo tak zaprojektowano daną sekcję linii lub tak jest skonfigurowany dany siłownik. Redukcja wtykowa pozwala płynnie i szybko przejść z jednej średnicy na drugą, bez dodatkowych adapterów. Pozwala to również na ograniczenie liczby elementów w układzie, co wpływa na jego niezawodność.

2. Automatyka i robotyka
   W układach sterowania pneumaticznego, gdzie liczy się precyzja działania i ograniczenie strat ciśnienia, ważne jest zastosowanie wysokiej jakości łączników. W automatyce często występują modułowe konstrukcje, które można rozbudowywać lub modyfikować w zależności od zapotrzebowania. Łączniki proste wtykowe ułatwiają ten proces, bo wystarczy wymienić fragment przewodu oraz łącznik, aby dostosować średnicę lub kształt połączenia do nowego układu. To skraca przestoje i umożliwia szybką rekonfigurację linii.

3. Warsztaty samochodowe i serwisy sprzętu
   W warsztatach pojawia się konieczność używania różnych rozmiarów węży pneumatycznych, np. dla kluczy udarowych, pistoletów natryskowych czy pompek. Łącznik przelotowy wtykowy z mosiądzu niklowanego jest tu idealny, bo zapewnia odporność na oleje i smary, a także proste przepinanie się pomiędzy różnymi średnicami węży. Mechanicy cenią sobie łatwość w obsłudze takich elementów, ponieważ można szybko dostosować miejsce pracy do wymogów konkretnej naprawy.

4. Przemysł spożywczy i farmaceutyczny
   W tych branżach kluczowe znaczenie ma higiena i odporność na korozję. Mosiądz pokryty niklem jest materiałem łatwym w utrzymaniu czystości i odpornym na korozję. Dzięki temu łączniki można stosować w liniach pakujących, napełniających czy transportujących produkty spożywcze. Również w farmacji, gdzie nierzadko używa się sprężonego powietrza do sterylnych procesów, łączniki wtykowe przelotowe stanowią istotny komponent umożliwiający zachowanie szczelności i bezpieczeństwa.

5. Instalacje w laboratoriach i sektorze badawczym
   W laboratoriach konieczne bywa częste konfigurowanie różnych aparatur, w których wykorzystuje się przepływ powietrza czy gazów neutralnych. Dzięki łącznikom prostym wtykowym można w każdej chwili wymienić fragment instalacji, zmieniając średnicę przewodu na odpowiednią do danego eksperymentu. To szczególnie przydatne w ośrodkach badawczych, gdzie elastyczność i czas odgrywają kluczową rolę w prowadzonych pracach.

6. Systemy transportu pneumatycznego
   W logistyce wewnętrznej wielu zakładów, gdzie przewozi się drobne elementy lub opakowania, stosuje się transport pneumatyczny. Czasem trzeba zmienić średnicę rury transportowej, by dostosować się do rodzaju przewożonego materiału. Łącznik przelotowy umożliwia szybką zmianę kierunku lub rodzaju przewodu. Ma to znaczenie zwłaszcza w systemach wielokrotnie zmodernizowanych, gdzie precyzja, szybkość przepływu i brak wycieków powietrza pozwalają na efektywny i niezakłócony transport.

7. Branża chemiczna (z ograniczeniami)
   Choć mosiądz niklowany jest odporny na wiele czynników, w niektórych przypadkach warto sprawdzić kompatybilność chemiczną z transportowaną substancją. Jeśli jednak medium nie jest agresywne dla niklu, można wykorzystać takie łączniki nawet w instalacjach o pewnym stężeniu związków chemicznych. Przykładem mogą być urządzenia dozujące płyny neutralne, w których wymagana jest szczelność i prosta budowa łącznika.

8. Zastosowania w domach i hobbystycznie
   Choć kojarzą się głównie z przemysłem, łączniki proste wtykowe przelotowe świetnie sprawdzą się również w domowych pracowniach czy garażach, gdzie amatorzy modelarze czy majsterkowicze często korzystają z kompresorów i prostych narzędzi pneumatycznych. W sytuacji, gdy trzeba zmienić średnicę węża (np. do aerografu albo pistoletu do malowania), nic nie stoi na przeszkodzie, by użyć profesjonalnego rozwiązania i cieszyć się szczelnym, stabilnym połączeniem.

9. Zastosowanie mobilne
   W furgonetkach serwisowych lub mobilnych warsztatach liczy się każdy centymetr i każdy kilogram. Łączniki CPP PREMA, jako że nie wymagają narzędzi do montażu i demontażu, pozwalają na przechowywanie w ograniczonej przestrzeni minimalnej liczby części zamiennych. Wystarczy mieć kilka łączników o różnych średnicach wtyku i przewodu, by móc dostosować się do potrzeb sytuacji w terenie. Dzięki temu serwisant zyskuje uniwersalne rozwiązanie, a ewentualne naprawy i modyfikacje instalacji pneumatycznej u klienta przebiegają sprawniej.

Parametry techniczne łączników prostych wtykowych przelotowych z serii 50000 odgrywają kluczową rolę przy wyborze konkretnego modelu do zastosowań przemysłowych, warsztatowych czy laboratoryjnych. Odpowiednia znajomość tych danych pomaga użytkownikom zrozumieć, w jakich warunkach łączniki będą działać najefektywniej i jakiego rodzaju wymagania muszą być spełnione, aby zachować długotrwałą niezawodność.

1. Materiał korpusu

   • Główny materiał: mosiądz OT58 z powłoką niklową.

   • Dzięki takiemu wykonaniu łączniki zyskują wysoką odporność korozyjną, mechaniczną i termiczną. Mosiądz jest materiałem tradycyjnie stosowanym w pneumatyce i hydraulice dzięki optymalnemu stosunkowi wytrzymałości do plastyczności, a warstwa niklu zapewnia zwiększoną ochronę powierzchni oraz estetyczny wygląd.

2. Rodzaj uszczelnienia

   • Uszczelki wykonane są najczęściej z kauczuku NBR (Nitrile Butadiene Rubber).

   • Ten rodzaj uszczelki gwarantuje utrzymanie wysokiej szczelności w zakresie temperatur typowych dla sprężonego powietrza. Charakteryzuje się dobrą wytrzymałością na ścieranie i odpornością na oleje, które często znajdują się w obiegu pneumatycznym (np. jako mgła olejowa wspomagająca pracę narzędzi).

3. Zakres ciśnienia roboczego

   • Maksymalne ciśnienie pracy wynosi do 15 bar (w niektórych wariantach do 10 bar w zależności od konstrukcji i średnicy).

   • Takie wartości są typowe dla większości standardowych systemów pneumatycznych. Dla instalacji o wyższym ciśnieniu należy wybrać łączniki zaprojektowane specjalnie do tego celu lub zweryfikować dane katalogowe pod kątem maksymalnego dopuszczalnego ciśnienia.

4. Zakres temperatur pracy

   • Najczęściej podawany zakres to od -18°C do +70°C.

   • W niższych temperaturach uszczelki mogą twardnieć, co wpływa na szczelność, a w wyższych istnieje ryzyko przyspieszonego zużycia. Niemniej, standardowe warunki produkcyjne czy warsztatowe mieszczą się przeważnie w tym przedziale, więc produkt z powodzeniem sprawdza się w codziennej eksploatacji.

5. Średnice wtyku i przewodu

   • Omawiane wtyki występują w rozmiarach: fi 6, fi 8, fi 10, fi 12 mm.

   • Przewody podłączane za pomocą redukcji mogą mieć fi 4, fi 6, fi 8, fi 10 lub fi 12 mm w zależności od konkretnego modelu łącznika.

   • Dzięki szerokiej dostępności kombinacji można z łatwością łączyć przewody różnej średnicy i dostosowywać instalację do indywidualnych wymagań ciśnieniowych oraz przepływowych.

6. Konstrukcja mechanizmu blokującego

   • Mechanizm oparty jest na pierścieniu zaciskowym ze stali nierdzewnej. Po wsunięciu przewodu zaciska się on na ściance zewnętrznej węża, co zapobiega jego przypadkowemu wysunięciu.

   • Dodatkowy pierścień z tworzywa lub mosiądzu pozwala na łatwe zwolnienie zacisku poprzez naciśnięcie go w kierunku korpusu łącznika. Dzięki temu wyjęcie przewodu jest równie szybkie jak jego montaż.

7. Dokładne wymiary

   • W tabelach katalogowych dla każdego numeru zamówieniowego (np. 80.0050.15.1006) można znaleźć szczegółowe wartości, takie jak długość całkowita (L), odległość od końca do pierścienia (L1), klucz (SW) potrzebny przy ewentualnym dokręcaniu i inne parametry pomagające w dopasowaniu elementu do konkretnej aplikacji.

8. Straty przepływu

   • Konstrukcja łączników prostych wtykowych przelotowych jest zoptymalizowana pod kątem minimalizowania oporów. Przekrój wewnętrzny jest zaplanowany tak, aby ograniczyć turbulencje powietrza.

   • Im mniejsza różnica średnic (zwłaszcza gdy przechodzimy z fi 12 na fi 10, a nie z fi 12 na fi 4), tym mniejsze potencjalne spadki ciśnienia. Warto więc brać pod uwagę zapotrzebowanie na przepływ w danym odcinku instalacji.

9. Normy i certyfikaty

   • Produkty z serii 50000 często spełniają wymogi określone w normach branżowych, co potwierdza ich jakość i zgodność z powszechnie przyjętymi standardami.

   • Dzięki temu można mieć pewność, że łączniki przeszły testy dotyczące szczelności, wytrzymałości i bezpieczeństwa stosowania.

10. Warunki specjalne

• W środowiskach o wysokiej wilgotności lub w bezpośrednim kontakcie z wodą woda może powodować korozję w przypadku braku niklowania. Jednak pokrycie niklem stanowi tu dodatkową ochronę.

• W aplikacjach, gdzie występują agresywne chemikalia czy podwyższona temperatura powyżej zalecanego zakresu, należy skonsultować się z producentem lub sięgnąć po rozwiązania alternatywne (np. stal nierdzewna AISI 316L, jeśli jest dostępna w podobnej formie łącznika).

11. Łatwość konserwacji

• Właściwości techniczne łączników sprawiają, że nie wymagają one skomplikowanych zabiegów konserwacyjnych. Zwykle wystarczy kontrolować stan uszczelek i dbać o to, by końcówki przewodów były czyste i równo przycięte.

• W przypadku intensywnej eksploatacji (np. przy częstym demontażu przewodów) warto regularnie oglądać pierścień zaciskowy i uszczelki, aby mieć pewność, że nie uległy one deformacji.

Wybór odpowiednich materiałów do produkcji łączników prostych wtykowych przelotowych z serii 50000 nie jest przypadkowy. Każdy element, od korpusu po najmniejszą uszczelkę, musi odznaczać się własnościami, które pozwolą przetrwać w trudnych warunkach pracy, zapewnią szczelność, trwałość i łatwy montaż.

1. Mosiądz OT58 jako baza

   • Mosiądz to stop miedzi i cynku o cechach niezbędnych w pneumatyce: jest wytrzymały, odporny na deformacje przy ciśnieniach typowych dla sprężonego powietrza i jednocześnie na tyle plastyczny, by umożliwiać precyzyjną obróbkę.

   • OT58 to popularna odmiana mosiądzu, cechująca się stosunkowo wysoką zawartością miedzi, co przekłada się na lepszą odporność na korozję w różnych środowiskach.

   • Sam mosiądz jest wykorzystywany w zaworach, złączkach, a nawet elementach armatury w branży wodno-kanalizacyjnej. W pneumatce natomiast szczególnie docenia się stabilność wymiarową i łatwość w zapewnieniu odpowiedniej szczelności.

2. Powłoka niklowa

   • Niklowanie mosiądzu znacząco podnosi odporność na czynniki zewnętrzne, w tym na utlenianie i tworzenie się nalotów.

   • Gładka powierzchnia niklowa ułatwia czyszczenie łączników, szczególnie w miejscach, gdzie mogą się osadzać pyły czy inne zanieczyszczenia obecne w atmosferze przemysłowej.

   • Warstwa niklu nadaje też łącznikom estetyczny wygląd i zapobiega powstawaniu plam czy przebarwień. To ważne w branżach spożywczej lub farmaceutycznej, gdzie sprzęt musi być nie tylko funkcjonalny, ale i wizualnie czysty.

3. Elementy sprężyste i dociskowe (stal nierdzewna)

   • W wielu łącznikach prostych wtykowych stosuje się pierścienie i sprężyny wykonane ze stali nierdzewnej. Taki materiał gwarantuje odporność na korozję i zachowanie odpowiedniego napięcia sprężystego przez długi okres użytkowania.

   • W przypadku kontaktu z wilgocią stal nierdzewna nie ulega rdzewieniu, co mogłoby osłabić siłę docisku i wpłynąć na szczelność.

   • Dzięki temu blokada przewodu w łączniku pozostaje pewna nawet po wielu cyklach wpinania i wypinania.

4. Uszczelki (NBR lub FKM w razie potrzeby)

   • Standardowo łączniki używają uszczelek z kauczuku NBR, który cechuje się dobrą odpornością na oleje i tłuszcze oraz szerokim zakresem temperatur pracy.

   • W przypadku bardziej wymagających aplikacji lub kontaktu z nietypowymi mediami można rozważyć uszczelki FKM (np. Viton), o ile producent oferuje takie warianty. FKM cechuje się lepszą odpornością na chemikalia i wyższą temperaturę, ale standardowo NBR w zupełności wystarcza do typowych zastosowań pneumatycznych.

5. Tworzywo sztuczne

   • W pewnych modelach występują elementy z tworzywa sztucznego, np. pierścienie zwalniające czy osłony. Takie rozwiązanie pozwala zmniejszyć tarcie przy obsłudze łącznika i ułatwia pewny chwyt palcami.

   • Tworzywa wykorzystywane przez renomowanych producentów, takie jak POM (polioksymetylen) czy PA (poliamid), zapewniają wysoką wytrzymałość mechaniczną i stabilność wymiarową w podanym zakresie temperatur.

6. Zabezpieczenia antykorozyjne

   • Poza niklowaniem kluczowe znaczenie ma także staranne wykończenie powierzchni, np. wygładzanie czy polerowanie (w miarę potrzeb) korpusu łącznika.

   • Dokładne spasowanie gwintów i powierzchni stykowych minimalizuje ryzyko mikroszczelin, w których mogłaby gromadzić się woda czy inne agresywne substancje.

7. Dlaczego te materiały są tak ważne?

   • W środowisku przemysłowym występują duże wahania temperatur, wilgoć, zabrudzenia, a czasem także obecność substancji chemicznych i olejów. Bez odpowiednich materiałów łączniki szybko ulegałyby zużyciu lub traciły szczelność.

   • Wymiana uszkodzonych złączy bywa kosztowna, nie tylko z powodu ceny samych części, ale także z powodu przestojów w produkcji czy konieczności ponownego testowania instalacji.

   • Dlatego wybór mosiądzu niklowanego i stali nierdzewnej to gwarancja, że łączniki będą służyć niezawodnie przez długi czas, a cały system pneumatyczny pozostanie wolny od niechcianych wycieków.

8. Wpływ jakości materiałów na bezpieczeństwo

   • Słaba jakość stopów mogłaby skutkować mikropęknięciami w korpusie, co przy ciśnieniu kilkunastu bar stanowi realne zagrożenie dla operatorów.

   • Wysokiej jakości mosiądz niklowany i uszczelki z NBR zmniejszają ryzyko takiego scenariusza do minimum.

   • Dodatkowo, stabilność wymiarowa materiałów zapobiega rozszczelnieniom spowodowanym cyklicznym obciążeniem (np. w instalacjach, gdzie często włącza się i wyłącza kompresor).

9. Przyjazne środowisku materiały

   • Mosiądz jest materiałem możliwym do recyklingu. Odzysk metali w procesie przetwarzania wtórnego jest powszechną praktyką w branży metalurgicznej.

   • Wiele tworzyw sztucznych wykorzystywanych w pneumatyce, przy właściwej segregacji, również może być ponownie przetworzone.

   • Jeśli eksploatacja łączników dobiegnie końca, istnieje szansa na ich recykling w znacznym stopniu, co z punktu widzenia ekologii ma niemałe znaczenie.

Montaż łączników prostych wtykowych przelotowych z serii 50000 jest jednym z najsilniejszych atutów tych produktów, ponieważ proces jest szybki, intuicyjny i nie wymaga specjalistycznych narzędzi. Mimo to warto przestrzegać kilku wskazówek, aby zapewnić sobie wieloletnią i bezawaryjną pracę instalacji.

1. Przygotowanie przewodu

   • Przed przystąpieniem do montażu należy odciąć przewód pneumatyczny pod kątem prostym. Zaleca się stosować dedykowane nożyce lub ostre narzędzie tnące, co minimalizuje ryzyko nierównego nacięcia.

   • Końcówka przewodu powinna być gładka, pozbawiona zadziorów i opiłków. Jeśli na ściankach pojawią się ostre zadry, mogą one uszkodzić uszczelkę i spowodować nieszczelność.

2. Czyszczenie

   • Warto oczyścić końcówkę przewodu z kurzu, pyłu czy innych zabrudzeń.

   • Jeśli przewód był już wcześniej używany w innej instalacji, należy się upewnić, że wewnątrz nie zalegają oleje lub zanieczyszczenia, które mogłyby zakłócić szczelność.

3. Sprawdzenie komponentu

   • Obejrzyj łącznik, zwracając uwagę na stan pierścienia zaciskowego i uszczelki. Jeśli widać ślady zużycia lub uszkodzenia (np. pęknięcia), lepiej wymienić uszczelkę bądź sam łącznik, niż ryzykować nieszczelność.

   • Upewnij się też, czy nie ma na powierzchni korpusu zarysowań lub wgnieceń, mogących wpłynąć na funkcjonalność.

4. Proces wpinania

   • Aby zamontować przewód, wystarczy wsunąć go do oporu w otwór łącznika. Usłyszysz lub wyczujesz „klik” sygnalizujący, że pierścień zaciskowy osadził się na miejscu.

   • Następnie delikatnie pociągnij za przewód, by sprawdzić, czy nie wysuwa się on z łącznika. Prawidłowy montaż oznacza brak jakiegokolwiek luzu.

5. Demontaż

   • By rozłączyć przewód, trzeba nacisnąć pierścień zwalniający (znajdujący się z przodu łącznika), po czym można płynnie wysunąć wąż.

   • Ta czynność jest równie prosta, jak wpinanie, co pozwala na szybkie przeróbki instalacji w razie takiej potrzeby.

6. Ewentualne dokręcanie

   • Jeśli dany model łącznika posiada gwint (np. do montażu w gnieździe siłownika lub rozdzielaczu), warto użyć właściwego narzędzia (np. klucza płaskiego) i ewentualnej taśmy teflonowej (PTFE) lub innego uszczelnienia gwintu, jeśli producent to zaleca.

   • Należy jednak uważać, by nie przekroczyć momentu dokręcania podanego w instrukcji, ponieważ można uszkodzić gwint lub nadwyrężyć łącznik.

7. Kontrola szczelności

   • Po zmontowaniu instalacji włącz sprężone powietrze i nasłuchuj, czy nie słychać charakterystycznego „syczenia”. Można też użyć roztworu wody z mydłem, którym spryskuje się miejsce połączenia – jeśli wytworzą się bąbelki, to znaczy, że powietrze uchodzi.

   • Ewentualne nieszczelności najczęściej wynikają z niewłaściwie przyciętego lub wsuniętego przewodu, ewentualnie zużycia uszczelki. W takiej sytuacji warto powtórzyć montaż, dbając o staranność, bądź wymienić element na nowy.

8. Montaż w miejscach trudno dostępnych

   • Łączniki z serii 50000 często mają specjalnie wyprofilowane korpusy pozwalające na użycie klucza sześciokątnego. To szczególnie ważne, gdy łącznik musi być zamontowany w miejscach ciasnych, o ograniczonej przestrzeni.

   • Dzięki temu można pewniej i dokładniej dokręcić łącznik bez ryzyka uszkodzenia jego powierzchni zewnętrznej przez szczęki klucza.

9. Wskazówki eksploatacyjne

   • W miejscach narażonych na intensywne wibracje lub częste ruchy przewodów zaleca się kontrolę połączeń co jakiś czas. Nawet najlepsze łączniki mogą z czasem tracić szczelność, jeśli przewód jest stale naprężany, wyginany czy uderzany.

   • Jeśli łączniki pracują w środowisku zanieczyszczonym pyłem, wskazane jest okresowe oczyszczanie strefy wejścia przewodu do łącznika.

10. Bezpieczne odcinanie ciśnienia

• Przed przystąpieniem do jakichkolwiek prac związanych z demontażem łączników należy upewnić się, że w instalacji nie ma ciśnienia. Zawory i sprężarki powinny być wyłączone, a ciśnienie spuszczone do atmosfery.

• W przeciwnym razie grozi to gwałtownym wypięciem przewodu i niekontrolowanym strumieniem powietrza, co stwarza zagrożenie dla ludzi i otoczenia.

Poniżej zebrano najczęściej zadawane pytania (FAQ) dotyczące łączników prostych wtykowych przelotowych z serii 50000 CPP PREMA. Dzięki krótkim i precyzyjnym odpowiedziom łatwiej zrozumieć najważniejsze aspekty eksploatacji, montażu i konserwacji tych elementów.

1. Czy łączniki proste wtykowe można stosować do innych mediów niż sprężone powietrze?
   Tak, pod warunkiem że medium nie działa agresywnie na materiały użyte w produkcie (mosiądz niklowany, uszczelki NBR). Wiele gazów obojętnych lub niezbyt agresywnych cieczy jest kompatybilnych z tymi łącznikami, ale zawsze warto sprawdzić kartę katalogową i zweryfikować kompatybilność chemiczną.

2. Czy istnieje ryzyko, że łącznik samoczynnie się rozłączy przy wyższym ciśnieniu?
   O ile jest on poprawnie zmontowany (przewód wsunięty do końca, pierścień zaciskowy sprawny), łącznik nie powinien się rozłączyć. Mechanizm zaciskowy jest zaprojektowany tak, by wytrzymać ciśnienie do 15 bar. Samoczynne wypięcie może się zdarzyć tylko przy znacznym uszkodzeniu elementu lub niedbałym montażu.

3. Jak często należy wymieniać uszczelki w łącznikach?
   Nie ma sztywnego harmonogramu. Czas życia uszczelki zależy od intensywności eksploatacji, warunków środowiskowych i jakości powietrza (np. obecność mgły olejowej). Zazwyczaj uszczelki wytrzymują wiele lat w standardowych zastosowaniach. Jeśli jednak pojawia się nieszczelność, warto ocenić stan uszczelki i ewentualnie ją wymienić.

4. Czy można stosować te łączniki w układach o temperaturze poniżej -18°C?
   W skrajnie niskich temperaturach uszczelki NBR mogą się nadmiernie utwardzać, co zwiększa ryzyko wycieków. Jeśli zastosowanie wymaga pracy w temperaturach niższych niż wskazane -18°C, zaleca się kontakt z producentem w celu dobrania odpowiedniego rodzaju uszczelki (np. FKM) lub specjalnie dostosowanych elementów.

5. Jakie narzędzia są niezbędne do montażu?
   Do samego wpinania przewodu nie potrzeba żadnych narzędzi. Przycięcie przewodu najlepiej wykonać profesjonalnymi nożycami, a do przykręcenia łącznika (jeśli zawiera gwint) można użyć klucza płaskiego lub nasadowego. W większości przypadków ta niewielka ilość narzędzi wystarczy.

6. Czy redukcje z serii 50000 są kompatybilne z przewodami innych producentów?
   Tak, pod warunkiem że rozmiar przewodu (np. fi 6, fi 8 czy fi 10) jest zgodny z tym, do którego dedykowany jest łącznik. Standardy wymiarowe są zazwyczaj zharmonizowane w branży pneumatycznej, więc nie powinno być problemów z dopasowaniem węży powszechnie dostępnych na rynku.

7. Jak rozpoznać, że łącznik uległ zużyciu?
   Główne objawy to wycieki powietrza przy korpusie łącznika lub przy wlocie przewodu, utrudnione wpinanie/wypinanie węża bądź wyczuwalny luz. Jeśli takie symptomy się pojawią, sprawdź stan uszczelki oraz pierścienia sprężystego. W razie potrzeby wymień element na nowy.

8. Czy mogę stosować łączniki w instalacji z wodą?
   Mosiądz niklowany jest dość odporny na korozję w kontakcie z wodą, jednak należy pamiętać, że uszczelki NBR nie zawsze są przeznaczone do kontaktu z wodą gorącą lub silnie chlorowaną. Do takiej aplikacji warto wybrać łączniki specjalnie opisane jako kompatybilne z wodą lub skonsultować się z działem technicznym producenta.

9. Czy używanie teflonu (PTFE) przy montażu jest konieczne?
   Jeśli łącznik ma gwint stożkowy do wkręcenia w gniazdo, taśma PTFE lub inny środek uszczelniający może być wskazany, aby zagwarantować brak wycieków na połączeniu gwintowanym. Jednak samo wpięcie przewodu w część wtykową nie wymaga żadnego dodatkowego uszczelniania – mechanizm zaciskowy i uszczelka wargowa wystarczająco zabezpieczają połączenie.

10. Czy dostępne są łączniki proste wtykowe w innych wykończeniach niż niklowane?
    Zdarza się, że producent oferuje warianty wykonane np. ze stali nierdzewnej lub tworzyw sztucznych, ale seria 50000 skupia się przede wszystkim na mosiądzu niklowanym. Jeśli potrzebne są łączniki o innej specyfikacji, warto sprawdzić pozostałe serie w ofercie CPP PREMA.

11. Jak wpływa różnica średnic w redukcji na przepływ?
    Im większa różnica między średnicami (np. fi 12 a fi 4), tym większe mogą być spadki ciśnienia i ograniczenia przepływu. W instalacjach wymagających wysokich przepływów kluczowe jest tak zaprojektować układ, by ograniczyć do minimum nadmierne zwężenia. Jeżeli jednak musi być zastosowana redukcja, należy liczyć się z pewnym ograniczeniem wydajności przepływu.

12. Czy można łączyć kilka redukcji szeregowo?
    Teoretycznie tak, ale nie jest to zalecane. Każdy dodatkowy element to potencjalna nieszczelność i dodatkowy opór przepływu. Lepiej wybrać jedną, właściwą redukcję odpowiednio dopasowaną pod względem wymiarów.

13. Czy łączniki proste wtykowe przelotowe wymagają przeglądów serwisowych?
    Regularne przeglądy instalacji pneumatycznej są zawsze wskazane. Obejmują kontrolę szczelności, stanu przewodów i łączników. Jeśli nie ma widocznych oznak zużycia ani wycieków, zwykle wystarczy jedynie okresowe czyszczenie. Z kolei uszkodzone elementy warto wymienić jak najszybciej.

14. Jakie środki ostrożności stosować podczas montażu lub demontażu?
    Najważniejsze jest upewnienie się, że ciśnienie w układzie zostało odcięte. Wypięcie przewodu pod ciśnieniem może doprowadzić do gwałtownego wyrzucenia węża, co stwarza zagrożenie. Zaleca się też stosowanie okularów ochronnych i rękawic, zwłaszcza w środowisku przemysłowym.

15. Czy łączniki nadają się do zastosowań próżniowych?
    W pewnym zakresie tak, o ile medium nie jest agresywne, a ciśnienie nie przekracza wartości granicznych określonych w specyfikacji. Wiele łączników wtykowych jest w stanie utrzymać szczelność również w warunkach podciśnienia. Należy jednak zwrócić uwagę na wskazówki producenta, bo maksymalny poziom próżni może się różnić w zależności od modelu.
