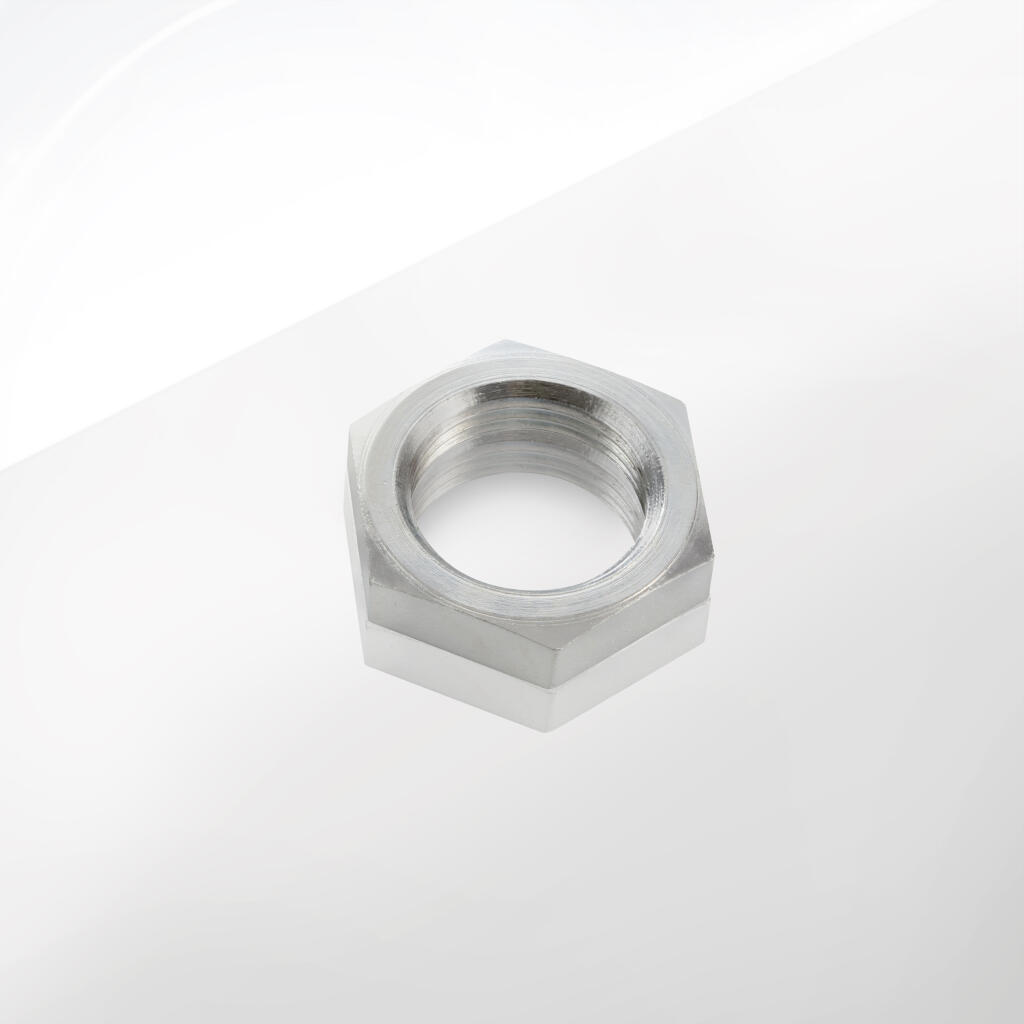

Nakrętki

Nakrętki do siłowników pneumatycznych CPP PREMA stanowią jeden z podstawowych elementów mocujących w układach pneumatyki. Zapewniają pewne połączenie końcówek tłoczysk z dodatkowymi akcesoriami. Stabilizują układ i wpływają na długotrwałą, bezpieczną pracę siłownika. Producent, czyli firma CPP PREMA, gwarantuje wysoką jakość wykonania, zgodną z międzynarodowymi normami.

Nakrętki występują w różnych wariantach gwintów. W katalogu znajdziesz między innymi nakrętki w rozmiarach:

• M8x1 – do siłowników o mniejszych średnicach tłoczysk,

• M16x1 – do siłowników średnich,

• M20x1 – do siłowników stosowanych w bardziej wymagających układach,

• M27x2 – do większych rozwiązań w pneumatyce,

• M36x2 – do siłowników o naprawdę dużych średnicach i większym obciążeniu.

Te rozmiary pokrywają szeroki zakres średnic siłowników CNOMO (od D32 do D200). Odpowiednio dobrana nakrętka pozwala na bezpieczne zamocowanie tłoczyska i przeniesienie sił generowanych w procesie pracy. Właściwe dokręcenie nakrętki jest kluczowe, aby uniknąć luzów w połączeniu. Zbyt luźne posadowienie może prowadzić do nieprzewidzianych awarii lub uszkodzeń innych elementów linii produkcyjnej.

Poza typowymi zastosowaniami w pneumatyce, nakrętki te bywają wykorzystywane również w innych dziedzinach. Wszędzie tam, gdzie wymagana jest kompaktowość, wysoka wytrzymałość i zgodność z gwintami siłowników standardu ISO czy CNOMO, nakrętki CPP PREMA sprawdzają się znakomicie. Producent dba o precyzyjne wykonanie gwintów. Gwarantuje to łatwy montaż i stabilną pracę.

Konstrukcja
Sama konstrukcja nakrętek jest prosta, lecz jednocześnie wytrzymała. Gwint to główny element odpowiadający za pewne osadzenie na trzpieniu tłoczyska. Niewielka wysokość nakrętki pozwala na zachowanie kompaktowych wymiarów całego systemu. Jednocześnie jej zarys zewnętrzny, przystosowany do odpowiednich kluczy, ułatwia szybki montaż i demontaż.

Zalety nakrętek CPP PREMA

1. Uniwersalność – pasują do najpopularniejszych standardów siłowników pneumatycznych na rynku.

2. Wytrzymałość – solidne materiały i staranne wykonanie zapewniają pracę w trudnych warunkach przemysłowych.

3. Precyzja – gwinty są wykonywane przy zachowaniu wysokich tolerancji, co minimalizuje ryzyko powstawania luzów.

4. Odporność – możliwość stosowania wersji kwasoodpornych lub nierdzewnych (w zależności od potrzeb) pozwala na użycie w branży spożywczej, chemicznej czy farmaceutycznej.

5. Łatwość montażu – prosty kształt nakrętki i znormalizowany rozmiar sprawiają, że proces instalacji jest szybki.

W przemyśle coraz częściej dąży się do minimalizacji awarii. Każda minuta przestoju linii produkcyjnej może generować duże koszty. Dlatego tak istotne jest, aby nawet pozornie drobne elementy, jak nakrętki, były pewne i trwałe. Nakrętki CPP PREMA minimalizują ryzyko poluzowania połączeń i wycieków powietrza w siłownikach, ponieważ pozwalają zachować optymalną siłę docisku na przegubie czy innych akcesoriach mocujących.

Łatwość dopasowania
Katalog obejmuje rozmiary gwintów najczęściej występujących w siłownikach o średnicach od D32 do D200. Dzięki temu nie ma problemu z dopasowaniem nakrętki do tłoczyska. Zarówno niewielkie siłowniki kompaktowe, jak i duże jednostki wykonawcze mogą korzystać z nakrętek CPP PREMA.

Możliwe adaptacje
Jeżeli system wymaga szczególnie wysokiej odporności na zużycie lub działanie substancji chemicznych, producent oferuje różne warianty materiałowe. W zależności od potrzeb, można wybrać stal węglową (malowaną lub ocynkowaną), stal nierdzewną czy kwasoodporną. W aplikacjach spożywczych normy higieniczne wymagają rozwiązań bezpiecznych i odpornych na korozję, więc zastosowanie odpowiedniego gatunku stali bywa kluczowe.

Znaczenie w układach pneumatyki
Końcówka tłoczyska siłownika to newralgiczny punkt, w którym przenoszone są siły nacisku i ciągnięcia. Nakrętka często pełni rolę elementu zabezpieczającego przegub, oczko lub inny adapter. Jeśli gwint nie zostałby właściwie zablokowany, cała konstrukcja mogłaby się rozkręcić w trakcie intensywnej eksploatacji. Dlatego obecność dobrze dobranej, odpowiednio dokręconej nakrętki ma wielkie znaczenie dla bezpieczeństwa i efektywności pracy siłownika.

Zgodność z normami
Nakrętki CPP PREMA są zaprojektowane z myślą o normach CNOMO oraz ISO. Pozwala to na stosowanie ich w różnorodnych maszynach i urządzeniach bez obaw o problemy z kompatybilnością. Projektanci i inżynierowie nie muszą martwić się o ewentualne modyfikacje konstrukcji siłownika. Dzięki temu skraca się czas wdrożenia nowych produktów na linie produkcyjne.

Nakrętki przeznaczone do siłowników pneumatycznych odgrywają nieocenioną rolę w szerokim spektrum branż przemysłowych. Montowane na końcówce tłoczyska, pełnią funkcję łącznika i zabezpieczenia innych akcesoriów, takich jak główki cięgieł, widełki, przeguby kulowe czy złącza kompensacyjne. Ten niewielki, aczkolwiek kluczowy element, decyduje o bezpieczeństwie, stabilności i precyzji ruchu w aplikacjach pneumatycznych.

Przemysł spożywczy
W liniach produkcyjnych przetwórstwa spożywczego stosuje się wiele siłowników o zróżnicowanych średnicach. Nakrętki zapewniają odpowiednie mocowanie elementów roboczych, takich jak ramiona dozujące, uchwyty czy przegrody. W tej branży istotna jest łatwość czyszczenia oraz odporność na wilgoć. Dlatego producenci często sięgają po nakrętki wykonane ze stali nierdzewnej, która zapobiega korozji i ułatwia utrzymanie wysokiej higieny.

Przemysł chemiczny i farmaceutyczny
W środowiskach agresywnych chemicznie, gdzie występują substancje mogące uszkadzać elementy metalowe, istotne jest zastosowanie nakrętek kwasoodpornych lub z powłoką chroniącą przed korozją. W tego typu branżach nakrętki muszą wytrzymać działanie substancji żrących, jednocześnie zachowując stabilność połączenia. W przypadku siłowników pracujących w strefach zagrożonych wybuchem (ATEX) ważne jest też zachowanie zgodności z normami bezpieczeństwa i eliminacja ryzyka iskrzenia.

Automotive
Linie montażowe w fabrykach motoryzacyjnych polegają na dziesiątkach, a nawet setkach siłowników pneumatycznych. Każdy z nich współpracuje z różnymi uchwytami, chwytakami czy prowadnicami. Nakrętki CPP PREMA w rozmiarach od M8x1 do M36x2 umożliwiają montaż akcesoriów do siłowników zarówno niewielkich, jak i dużych. W tego typu zastosowaniach liczą się precyzja ruchu, szybki czas cyklu oraz pewność, że nakrętka pozostanie dokładnie na swoim miejscu, mimo intensywnych wibracji.

Branża opakowaniowa
Systemy pakowania korzystają z siłowników o różnych skokach i rozmiarach. Końcówki tłoczysk nierzadko pracują cyklicznie, wykonując tysiące ruchów na dobę. Nakrętki muszą więc być odporne na luzy i wibracje. Wszelkie poluzowanie mogłoby skutkować błędami w procesie pakowania, a nawet uszkodzeniami produktów. Z tego względu w branży opakowaniowej stawia się na elementy charakteryzujące się dużą wytrzymałością, co gwarantuje stabilne mocowanie przez cały okres eksploatacji.

Maszyny budowlane i rolnicze
Chociaż siłowniki pneumatyczne są tu rzadziej spotykane niż hydrauliczne, to jednak niektóre urządzenia wykorzystują sprężone powietrze do napędzania określonych podzespołów. Nakrętki w takich maszynach muszą być odporne na obciążenia uderzeniowe, wibracje i pył. Dlatego też często stosuje się warianty z dodatkowymi zabezpieczeniami antykorozyjnymi lub powłokami utwardzającymi.

Robotyka i automatyka
W obszarze robotyki precyzja i powtarzalność ruchu to priorytety. Siłowniki pneumatyczne wspomagają chwytaki i moduły przemieszczające lekkie detale. Nakrętki zapewniają w takich układach pewne połączenie i stabilną pracę przy dużych prędkościach. Ważny jest też aspekt masy, dlatego niekiedy projektanci wybierają nakrętki z lżejszych stopów, aby zredukować bezwładność poruszających się elementów.

Linie montażowe i przenośniki
Wszelkiego rodzaju systemy transportu wewnętrznego, takie jak taśmociągi, przenośniki rolkowe czy stoły obrotowe, często zawierają siłowniki pneumatyczne do zmiany kierunku transportowanego ładunku. Nakrętki w tych układach służą do mocowania czujników, odbojników i innych modułów pozycjonujących. Bez właściwie dobranych i solidnych nakrętek mogłoby dochodzić do częstych regulacji lub awarii mechanizmu zmiany kierunku.

Zastosowania specjalne
Zdarza się, że nakrętki M8x1 czy M36x2 trafiają do projektów nietypowych, np. w laboratoriach, prototypowniach czy stanowiskach testowych. W takich miejscach wymaga się wysokiej powtarzalności ruchu i nierzadko pracy w niestandardowych warunkach (chociażby w obszarach podwyższonej lub obniżonej temperatury). Wybór odpowiedniego materiału i staranny montaż gwarantują wówczas stabilność i bezpieczeństwo prowadzonych testów.

Rola nakrętki w łańcuchu produkcyjnym
Choć nakrętka bywa postrzegana jako drobny detal, jej znaczenie w procesie produkcji jest ogromne. Zapewnia zespolenie siłownika z innymi komponentami. Bez niej niemożliwe byłoby płynne przekazywanie ruchu. Dlatego w każdej branży, w której używa się siłowników, potrzeba pewnych i niezawodnych nakrętek.

Kryteria wyboru
Przed zakupem nakrętki należy wziąć pod uwagę:

1. Gwint – musi pasować do tłoczyska siłownika (np. M8x1, M20x1).

2. Materiał – ma znaczenie w środowiskach agresywnych lub wysokotemperaturowych.

3. Wytrzymałość – określana przez klasę twardości, odporność na korozję czy obciążenia dynamiczne.

4. Kompatybilność z normami – w przypadku siłowników CNOMO, ISO czy DIN.

5. Warunki pracy – częstotliwość ruchów, prędkość, wilgotność, zapylenie, itd.

Optymalizacja procesów
W dobie przemysłowego dążenia do automatyzacji i optymalizacji każdy element ma znaczenie. Nakrętki odgrywają ważną rolę w minimalizowaniu strat związanych z przestojami. Pewne mocowanie oznacza brak nieplanowanych napraw i szybką obsługę serwisową.

Najważniejsze korzyści dla użytkownika

• Oszczędność czasu – łatwy montaż i demontaż.

• Bezpieczeństwo eksploatacji – zminimalizowane ryzyko poluzowania w warunkach wibracji.

• Elastyczność – szeroki wachlarz rozmiarów umożliwia dopasowanie do różnorodnych siłowników.

• Skalowalność – od małych układów laboratoryjnych do wielkich linii przemysłowych.

Szczegółowa specyfikacja nakrętek do siłowników pneumatycznych CPP PREMA uwzględnia parametry kluczowe dla prawidłowej pracy i montażu. Warto je przeanalizować przed wyborem konkretnego modelu.

Rodzaje gwintów

1. M8x1 – drobnozwojny gwint o średnicy nominalnej 8 mm i skoku 1 mm. Idealny dla mniejszych siłowników lub precyzyjnych aplikacji.

2. M16x1 – najczęściej stosowany w siłownikach o średnicach około D32–D40, oferuje rozsądny kompromis między rozmiarem a wytrzymałością.

3. M20x1 – gwint o dużej nośności, używany w średnich i większych siłownikach. Skok 1 mm zapewnia dobrą stabilność połączenia.

4. M27x2 – polecany dla siłowników D100–D125. Dzięki skokowi 2 mm dobrze przenosi większe obciążenia.

5. M36x2 – przeznaczony do największych siłowników (D160–D200) w standardzie CNOMO. Zaprojektowany z myślą o pracy przy wysokich siłach.

Tolerancje gwintu
CPP PREMA stosuje standardowe tolerancje, które zapewniają odpowiednie pasowanie z tłoczyskami wykonanymi zgodnie z normami. Zazwyczaj jest to tolerancja 6H lub zbliżona, co gwarantuje pewne, a zarazem bezproblemowe wkręcanie się nakrętki na tłoczysko.

Klasy wytrzymałości
Nakrętki do zastosowań przemysłowych wykonuje się z materiałów o określonej klasie wytrzymałości, np. 8, 10 czy 12 (według norm ISO). Wpływa to na odporność na rozciąganie i siły dynamiczne. Im wyższa klasa, tym trwalszy produkt, ale też i wyższa cena. CPP PREMA oferuje różne warianty w zależności od wymagań użytkownika.

Wymiary zewnętrzne

• Szerokość po przekątnej (SW) – decyduje o doborze klucza do montażu.

• Wysokość nakrętki – odpowiada za ilość zwojów, które chwytają tłoczysko i zapewniają trwałe mocowanie.

• Średnica zewnętrzna – w przypadku nakrętek okrągłych bądź specjalnie profilowanych (choć w standardowych rozwiązaniach częściej stosuje się sześciokąt).

Powłoki i obróbka powierzchni

• Ocynk galwaniczny – zapewnia podstawową ochronę przed korozją w warunkach standardowych.

• Ocynk ogniowy – bardziej wytrzymały, lecz tworzy grubszą warstwę.

• Powłoki niklowe lub chromowe – poprawiają odporność na ścieranie i zwiększają estetykę.

• Stal nierdzewna / kwasoodporna – niekiedy nie jest potrzebna dodatkowa powłoka, bo materiał sam w sobie jest odporny na rdzę.

Zalecane momenty dokręcania
W zależności od klasy wytrzymałości nakrętek i rodzaju gwintu, producent może podawać rekomendowane momenty dokręcania. Ważne jest, aby nie przekraczać tych wartości, gdyż grozi to uszkodzeniem gwintu lub zerwaniem połączenia. Z drugiej strony, zbyt mały moment dokręcania może skutkować luzowaniem się nakrętki w czasie pracy.

Zakres temperatur pracy
Nakrętki wykonane ze stali węglowej standardowo pracują w temperaturach od -20°C do +80°C. Możliwe są też warianty specjalne do wyższych temperatur, np. do +200°C, jednak wtedy należy brać pod uwagę zmianę właściwości mechanicznych. W przypadku środowiska głębokiego mrozu ważne jest, aby materiał zachowywał plastyczność i nie pękał przy uderzeniach.

Odporność chemiczna
W zastosowaniach wymagających kontaktu z chemikaliami (branża farmaceutyczna, chemiczna, spożywcza) sięga się po stal nierdzewną A2 lub A4. Dodatek molibdenu w stali A4 (np. 316L) zwiększa odporność na korozję wżerową, szczególnie w obecności chlorków. Dlatego dobór materiału powinien uwzględniać konkretne warunki środowiskowe.

Wymagania montażowe

• Czystość gwintu – przed zamontowaniem nakrętki trzeba zadbać o to, by gwint tłoczyska był wolny od zabrudzeń i uszkodzeń.

• Smarowanie – w niektórych przypadkach producent rekomenduje lekkie smarowanie gwintu, co ułatwia montaż i zmniejsza tarcie.

• Kleje do gwintów – w aplikacjach narażonych na wibracje można użyć preparatów typu Loctite, aby dodatkowo zabezpieczyć nakrętkę przed samoczynnym odkręceniem.

Zgodność z normami

• CNOMO – standard dla siłowników pneumatycznych stosowanych w przemyśle europejskim, zwłaszcza we Francji.

• ISO – nakrętki są kompatybilne z gwintami typowymi dla siłowników ISO 15552 (dawniej ISO 6431), ISO 6432 czy ISO 21287.

Bezpieczeństwo eksploatacji
Dobrze dopasowana nakrętka i odpowiednio dokręcona zmniejsza ryzyko poluzowania się elementów w czasie ruchu posuwisto-zwrotnego siłownika. Prawidłowe parametry techniczne to gwarancja, że nakrętka przejmie obciążenia dynamiczne, nie dopuszczając do uszkodzenia tłoczyska czy akcesoriów.

Wybór materiału do wykonania nakrętki determinuje jej zachowanie w warunkach pracy i wpływa na trwałość całego układu siłownika pneumatycznego. CPP PREMA oferuje kilka głównych typów materiałów, z których produkuje nakrętki do tłoczysk.

Stal węglowa
To najpopularniejszy materiał ze względu na korzystny stosunek ceny do właściwości mechanicznych. Dobrze sprawdza się w warunkach standardowych, gdzie nie występują wyjątkowo agresywne chemikalia ani skrajne temperatury. Dla zwiększenia odporności na korozję stal węglową poddaje się procesom galwanicznym (np. ocynkowaniu).

Stal stopowa
Zawiera dodatek pierwiastków poprawiających odporność na ścieranie i podnoszących ogólną wytrzymałość. Nakrętki ze stali stopowych sprawdzają się w aplikacjach narażonych na wysokie przeciążenia dynamiczne lub wibracje. Te materiały są często używane w branży automotive czy maszynach ciężkich.

Stal nierdzewna (Inox)
Używana głównie w sektorze spożywczym, chemicznym i farmaceutycznym. Dzięki zawartości chromu w składzie stali nierdzewnej, nakrętki są odporne na korozję w kontakcie z wodą i wilgotnym powietrzem. W zależności od zawartości innych pierwiastków (np. niklu, molibdenu), wzrasta jej odporność na pitting czy wżery.

Stal kwasoodporna
Często określana jako A4 lub 316L. Doskonale radzi sobie w środowiskach silnie agresywnych chemicznie. Nakrętki wykonane z takiej stali wytrzymują działanie kwasów, roztworów soli i innych substancji korozyjnych. W przemyśle farmaceutycznym czy na liniach produkcyjnych zmywanych gorącą parą ich użycie staje się nieodzowne.

Powłoki specjalne
Poza tradycyjnym ocynkowaniem, producent oferuje też powłoki niklowe lub chromowe. Zwiększają one twardość powierzchni i poprawiają odporność na zużycie. W aplikacjach, w których liczy się estetyka lub wymagana jest wyjątkowo niska podatność na rdzę, takie powłoki są bardzo przydatne.

Warstwy smarne
Czasem, aby zapobiec zapiekaniu się gwintu, nakrętki pokrywa się specjalnymi warstwami smarnymi. Ułatwia to montaż i demontaż, zwłaszcza w sytuacjach, gdzie gwint narażony jest na działanie wysokich temperatur bądź drgań.

Klasy wytrzymałości stali

• 8 – standardowa klasa wytrzymałości, wystarczająca do wielu typowych zastosowań w pneumatyce.

• 10 – wyższa klasa, polecana przy wyższych obciążeniach i intensywnej eksploatacji.

• 12 – jedna z najwyższych klas, używana w ekstremalnych warunkach, w których liczy się maksymalna odporność na rozciąganie.

Dobór materiału do środowiska
Podczas podejmowania decyzji o wyborze nakrętki należy przede wszystkim określić warunki pracy:

• Czy występują substancje korozyjne?

• Jaka jest temperatura otoczenia i maksymalna temperatura pracy?

• Jak intensywne są wibracje i obciążenia dynamiczne?

• Czy istotne są normy higieniczne (np. w branży spożywczej)?

Zadaniem projektanta jest dobranie materiału tak, aby nakrętka przetrwała przewidywany okres eksploatacji bez ryzyka uszkodzeń. W branżach high-tech czy automotive nawet niewielka usterka może prowadzić do dużych kosztów.

Proces produkcji
W zależności od zamówionej partii i wybranych materiałów, nakrętki są produkowane metodami obróbki skrawaniem lub kucia na zimno (czy ciepło). Następnie przechodzą kontrolę jakości, która obejmuje weryfikację kształtu gwintu, wymiarów zewnętrznych i jakości powierzchni. Procesy te pozwalają wyeliminować ewentualne wady materiałowe (pęcherze, pęknięcia).

Zalety stosowania odpowiednio dobranych materiałów

1. Dłuższa żywotność – mniejsza skłonność do zużycia, pękania czy korozji.

2. Większa niezawodność – brak konieczności częstej wymiany zmniejsza przestoje linii produkcyjnej.

3. Spełnienie norm jakości – branże wrażliwe, takie jak spożywcza czy farmaceutyczna, wymagają materiałów atestowanych.

4. Redukcja kosztów – choć nierdzewna czy kwasoodporna stal jest droższa, jej użycie może się opłacić w dłuższej perspektywie, bo ogranicza wymianę i serwis.

Przykłady zastosowań materiałów

• Stal węglowa ocynkowana – dla linii pakujących pracujących w standardowych warunkach wilgotności.

• Stal nierdzewna (A2) – w maszynach spożywczych, gdzie występują tylko sporadyczne spryski wody i wilgotna atmosfera.

• Stal kwasoodporna (A4) – w urządzeniach mających kontakt z substancjami kwaśnymi, solankami, parą wodną o wysokiej temperaturze.

• Stop aluminium – rzadziej stosowany do nakrętek pod wysokie obciążenia, ale czasem wybierany do lekkich konstrukcji w robotyce.

Montaż nakrętki na tłoczysku siłownika pneumatycznego to pozornie prosty zabieg. Jednak przestrzeganie kilku podstawowych zasad gwarantuje niezawodność całego układu. Poniższe kroki opisują optymalną procedurę instalacyjną.

Krok 1: Przygotowanie narzędzi
Potrzebny będzie klucz o odpowiednim rozmiarze. Warto też mieć klucz dynamometryczny, aby dokręcić nakrętkę z zalecanym momentem. W przypadku zastosowań wibracyjnych lub intensywnych można zaopatrzyć się w preparat do zabezpieczenia gwintu (np. typu Loctite).

Krok 2: Sprawdzenie zgodności gwintu
Przed montażem należy upewnić się, że rozmiar gwintu na tłoczysku (np. M16x1) odpowiada rozmiarowi nakrętki. Niektóre siłowniki mają nietypowy skok gwintu, więc warto dokładnie zweryfikować dokumentację producenta siłownika.

Krok 3: Oczyszczenie i inspekcja tłoczyska
Tłoczysko musi być wolne od zanieczyszczeń, opiłków i ewentualnej korozji. W razie potrzeby można użyć miękkiej szczotki i środka czyszczącego do metalu. Jeżeli gwint jest uszkodzony (zagniecenia, wgniecenia), istnieje ryzyko braku możliwości pewnego dokręcenia nakrętki.

Krok 4: Zaaplikowanie środka smarnego lub zabezpieczającego
W zależności od zaleceń producenta nakrętki i warunków pracy, można:

• Nałożyć niewielką ilość smaru, co zmniejszy tarcie i ułatwi dokręcanie.

• Użyć kleju do gwintów, aby zapobiec samoczynnemu poluzowaniu (zwłaszcza w aplikacjach wibracyjnych).

Krok 5: Nakręcanie nakrętki
Wkręcaj nakrętkę ręcznie, zachowując ostrożność, aby uniknąć przekrzywienia i zablokowania. Gdy poczujesz opór, użyj klucza. Jeżeli od razu napotkasz duży opór, sprawdź ponownie czystość gwintu lub jego zgodność ze specyfikacją.

Krok 6: Dokręcanie momentem
Użycie klucza dynamometrycznego pomaga osiągnąć optymalny docisk. Zbyt mały moment dokręcenia może grozić poluzowaniem się nakrętki. Zbyt duży – zerwaniem gwintu lub uszkodzeniem tłoczyska. Producent nakrętek często podaje orientacyjne wartości momentu, bazując na klasie wytrzymałości materiału.

Krok 7: Kontrola ustawienia
Sprawdź, czy nakrętka nie koliduje z innymi elementami, np. uszczelkami, pierścieniami zabezpieczającymi czy końcówkami mocującymi. Upewnij się, że pozycja nakrętki nie utrudnia ruchu tłoczyska w skrajnych położeniach.

Krok 8: Test ruchu
Zasil siłownik sprężonym powietrzem (przy zachowaniu odpowiednich środków ostrożności). Wykonaj kilka pełnych cykli ruchu. Obserwuj, czy nic nie ociera i czy nakrętka pozostaje w swojej pozycji. W razie potrzeby wyreguluj położenie.

Krok 9: Ponowna weryfikacja
Po pewnym czasie pracy sprawdź, czy nakrętka nie uległa poluzowaniu. W aplikacjach intensywnie wibrujących zaleca się ponowny pomiar momentu dokręcenia po kilkudziesięciu cyklach.

Błędy i zagrożenia

• Niedbałe czyszczenie gwintu – grozi uszkodzeniem zwojów i brakiem możliwości pełnego dokręcenia.

• Zastosowanie niewłaściwego rozmiaru – może prowadzić do szybkiego zużycia gwintu i utraty gwarancji.

• Pomijanie klejów w aplikacjach wibracyjnych – skutkuje sukcesywnym rozkręcaniem się nakrętki.

• Dokręcanie „na siłę” – grozi zniszczeniem siłownika lub koniecznością wymiany tłoczyska.

Montaż w ograniczonych przestrzeniach
Nierzadko zdarza się, że siłownik jest zamontowany w miejscu o ograniczonej dostępności. W takiej sytuacji warto zastosować klucze o specjalnym profilu (np. oczkowe półotwarte) albo przedłużki, które umożliwiają dotarcie do nakrętki. Należy jednak zachować ostrożność, by nie przekręcić gwintu pod kątem.

Demontaż
Jeżeli trzeba wymienić lub skontrolować nakrętkę, postępuj podobnie jak przy montażu, lecz w odwrotnej kolejności. Pamiętaj, aby przed odkręceniem nakrętki upewnić się, że w układzie nie ma ciśnienia. Należy również zdemontować ewentualne zabezpieczenia gwintu (np. specjalne środki blokujące).

Znaczenie kontroli okresowej
Regularna inspekcja i konserwacja nakrętek zapobiega niespodziewanym awariom. Zwłaszcza w przypadku siłowników intensywnie eksploatowanych warto co pewien czas sprawdzić, czy nakrętka nie wymaga dokręcenia, a gwint nie jest zużyty.

Poniżej zestawiono najczęstsze pytania i odpowiedzi dotyczące nakrętek do siłowników pneumatycznych CPP PREMA. Pomogą one rozwiać wątpliwości oraz uniknąć typowych błędów użytkowania.

1. Czy nakrętka M8x1 będzie pasować do wszystkich siłowników o średnicy nominalnej 32 mm?
   Nie zawsze. Średnica siłownika (np. D32) nie zawsze idzie w parze z gwintem tłoczyska M8x1. Producenci siłowników często wprowadzają różne konfiguracje, dlatego zawsze sprawdzaj dokumentację lub sprawdź gwint bezpośrednio.

2. Jaki moment dokręcania zastosować?
   Zależy to od klasy wytrzymałości nakrętki, rodzaju materiału i zastosowania. Orientacyjne wartości można znaleźć w tabelach producenta. Przykładowo, nakrętka klasy 8 dla M16x1 może wymagać innego momentu niż nakrętka klasy 10.

3. Czy mogę używać nakrętek w środowisku korozyjnym bez dodatkowych powłok?
   Można, jeśli wybierzesz wariant ze stali nierdzewnej lub kwasoodpornej. W innym przypadku zalecane jest stosowanie powłok antykorozyjnych (np. ocynku).

4. Dlaczego ważne jest czyszczenie gwintu przed montażem?
   Zanieczyszczenia (opiłki, rdza, smary) mogą zaburzyć kontakt zwojów, utrudniając prawidłowe dokręcenie. Może to prowadzić do poluzowania się nakrętki w trakcie pracy.

5. Czy istnieją nakrętki samohamowne do siłowników pneumatycznych?
   Istnieją różne konstrukcje nakrętek samo kontrujących, ale w pneumatyce częściej stosuje się zwykłe nakrętki plus odpowiednie środki zabezpieczające (kleje do gwintów, podkładki sprężyste).

6. Jak sprawdzić, czy nakrętka się nie poluzowała po czasie?
   Najprostszym sposobem jest regularne sprawdzenie kluczem momentu dokręcenia. W przypadku oznak luzu natychmiast dokręć nakrętkę.

7. Czy mogę kilkukrotnie używać tej samej nakrętki?
   Tak, jeśli gwint i powierzchnia styku nie są uszkodzone. Jednak w aplikacjach krytycznych (wysokie obciążenia, drgania, zagrożenie bezpieczeństwa) warto rozważyć wymianę nakrętki na nową.

8. Czy rozmiar M8x1 jest typowy dla małych siłowników ISO 6432?
   Tak, to dość popularne rozwiązanie. Jednak ponownie – zawsze warto potwierdzić w dokumentacji danego siłownika, ponieważ zdarzają się odstępstwa.

9. Jak dobrać materiał nakrętki do mojej aplikacji?
   Zastanów się nad warunkami pracy: temperatura, wilgotność, obecność substancji chemicznych, częstotliwość cykli. Jeśli środowisko jest neutralne i standardowe, stal węglowa z ocynkiem wystarczy. W przypadku dużej wilgotności lub kontaktu z wodą lepszym wyborem będzie stal nierdzewna.

10. Czy nakrętki CPP PREMA są zgodne z CNOMO i ISO jednocześnie?
    Tak, nakrętki CPP PREMA powstają w odniesieniu do najpopularniejszych norm, w tym CNOMO i ISO 15552/6432. Dzięki temu pasują do szerokiej gamy siłowników.

11. Jaką rolę pełni nakrętka na tłoczysku siłownika?
    Zabezpiecza akcesoria montowane na tłoczysku (np. oczko, przegub) przed odkręceniem. Dodatkowo zapewnia odpowiedni docisk, co jest kluczowe dla właściwego przenoszenia siły.

12. Czy muszę używać specjalnego klucza do dokręcania nakrętki?
    W większości przypadków wystarczy standardowy klucz płaski lub nasadowy o odpowiednim rozmiarze. Do kontroli siły dokręcania zaleca się klucz dynamometryczny.

13. Co, jeśli nie znajdę na rynku nakrętki o gwincie niestandardowym?
    Wtedy możesz zwrócić się bezpośrednio do producenta, np. CPP PREMA, z prośbą o rozwiązanie indywidualne. Czasami istnieje opcja wykonania specjalnego gwintu na zamówienie.

14. Czy nakrętki o wyższej klasie wytrzymałości zawsze są lepsze?
    Wyższa klasa wytrzymałości oznacza większą odporność na rozciąganie, ale też wyższą cenę. Należy dobrać klasę do realnych obciążeń. Zbyt twarda nakrętka może np. w określonych warunkach powodować szybsze zużycie gwintu tłoczyska.

15. Jakie są typowe objawy niewłaściwie dobranej nakrętki?
    Po pierwsze, trudności w montażu (luźne lub zbyt ciasne osadzenie). Po drugie, pojawianie się luzów w trakcie pracy, a w skrajnych sytuacjach pękanie nakrętki lub uszkodzenie tłoczyska.
