Osprzęt do siłowników okrągłych D32

CPP PREMA rozwija nowoczesne rozwiązania w dziedzinie pneumatyki przemysłowej, dostarczając siłowniki i różnorodne akcesoria, które usprawniają procesy produkcyjne i montażowe. Firma zapewnia też szeroki wybór elementów do monitorowania pracy siłowników, takich jak czujniki i uchwyty czujników. W efekcie użytkownicy mogą osiągnąć wysoką precyzję sterowania, co przekłada się na powtarzalność i bezpieczeństwo.

W tej konkretnej kategorii – Osprzęt do siłowników okrągłych D32 – skupiamy się na akcesoriach, które współpracują z siłownikami o okrągłym korpusie i średnicy nominalnej 32 mm. Dzięki standaryzacji oraz dopracowanej konstrukcji te produkty świetnie pasują do wielu aplikacji przemysłowych, w tym do zastosowań półautomatycznych i zrobotyzowanych. Z jednej strony mamy uchwyty i opaski do mocowania, z drugiej zaś różne typy czujników pola magnetycznego (elektroniczne, kontaktronowe, o rozmaitych długościach przewodu czy złączach).

Kluczowe cechy oferowanych rozwiązań to:

1. Dopasowanie do okrągłego kształtu siłownika – większość minisiłowników, w tym seria SMI, bywa dostępna w wariancie z okrągłym korpusem (D12, D16, D20, D25, D32 itd.). W przypadku D32 mówimy już o rozmiarze zbliżonym do siłowników o większej sile, ale wciąż o zwartej budowie. Osprzęt projektuje się tak, by ściśle przylegał do powierzchni korpusu i nie powodował luzów.

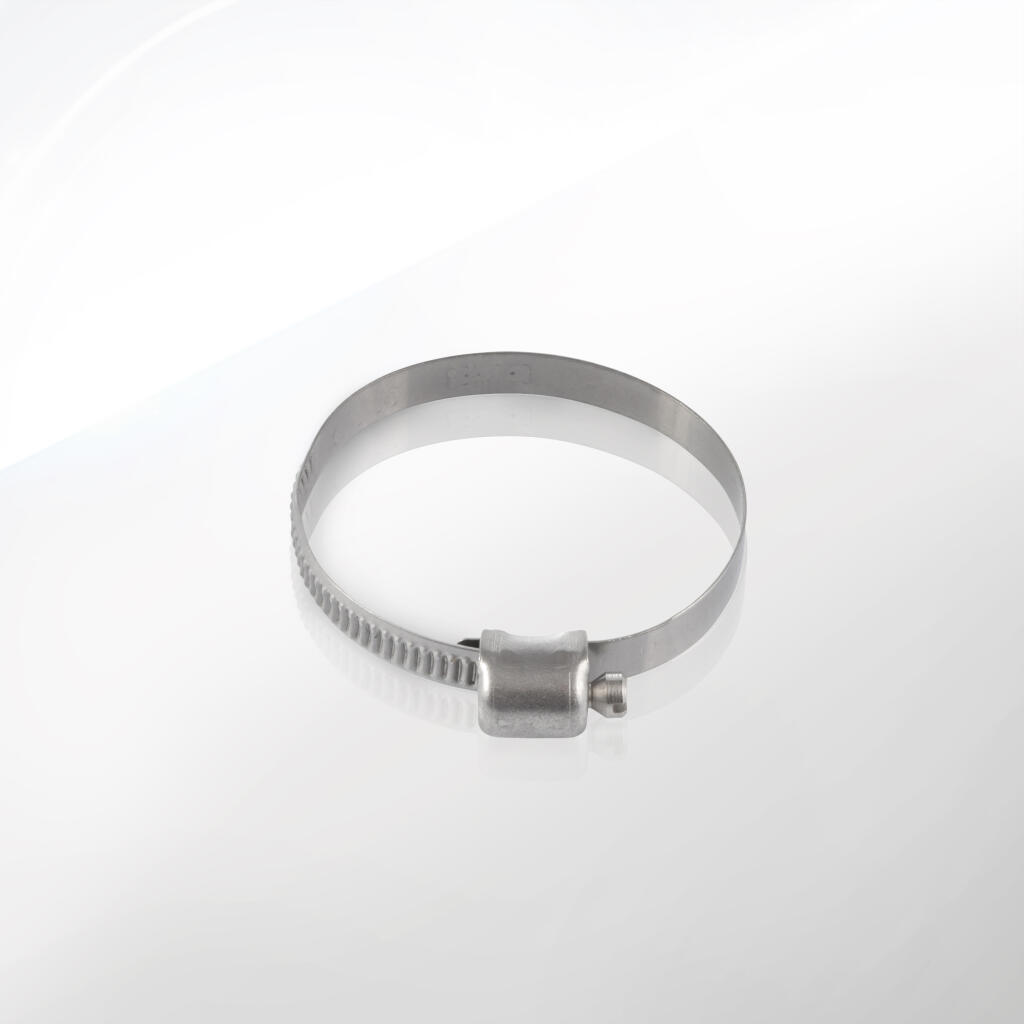

2. Łatwość integracji – opaski do uchwytów czujników, takie jak 17.11Y9.01 w różnych wariantach, pozwalają bez narzędzi specjalistycznych (oprócz śrubokręta lub klucza sześciokątnego) szybko zainstalować czujnik w żądanym miejscu. Nikt nie musi wiercić czy spawać dodatkowych elementów. Wystarczy rozchylić opaskę, umieścić ją na korpusie i dociągnąć śrubę.

3. Stabilność w długim okresie – elementy mocujące są wykonane z wytrzymałych materiałów, często ocynkowanej stali, anodowanego aluminium lub wzmacnianych tworzyw sztucznych. Konstrukcja zaprojektowana jest w taki sposób, by zapewnić solidne trzymanie czujnika przy dużej liczbie cykli, wibracjach czy częstych zmianach temperatur.

4. Wiele modeli czujników – w asortymencie występują zarówno czujniki 24 V DC (zwykle o wyjściu typu PNP, styk NO), jak i kontaktronowe modele 0–240 V AC/DC (dwuprzewodowe). To umożliwia zastosowanie w rozmaitych systemach sterowania, od nowoczesnych linii z PLC, po starsze aplikacje czy instalacje, gdzie sygnał krańcowy włącza przekaźnik.

5. Odporność na warunki środowiskowe – czujniki wyróżniają się uszczelnioną obudową (najczęściej IP67), dzięki czemu można je myć, stosować w wilgotnym otoczeniu lub w miejscach, gdzie występują pyły i drobinki. Odpowiedni dobór materiałów sprawia, że mechaniczne elementy mocujące nie korodują przy kontakcie z wodą lub detergentami.

6. Uniwersalność montażu – system rowków i opasek pozwala jednocześnie mocować kilka czujników na jednym siłowniku. Daje to możliwość zdefiniowania więcej niż dwóch położeń tłoka (np. krańcowe plus pośrednie). Montaż jest modularny: wystarczy przesunąć opaskę wzdłuż korpusu i dokręcić w wybranym miejscu.

7. Wsparcie producenta – CPP PREMA dba o spójną dokumentację i kompletne informacje instalacyjne. Dostępne są rysunki techniczne, opisy wymiarów, a także poradniki montażowe. W razie wątpliwości dział techniczny pomaga w doborze odpowiedniego czujnika i uchwytu do typu siłownika.

Dla kogo przeznaczone są te produkty? Praktycznie dla każdego, kto używa siłowników okrągłych D32 w swoich maszynach. Mogą to być linie montażowe w przemyśle motoryzacyjnym, stanowiska testowe w laboratoriach badawczych, układy automatycznego pakowania w branży spożywczej czy procesy manipulacyjne w branży elektronicznej. Tam, gdzie wymagana jest detekcja położenia tłoka, sprawdzą się czujniki magnetyczne, a tam, gdzie występują specyficzne kształty korpusu i potrzeba szybkiej instalacji – sprawdzi się uchwyt typu opaska.

Rozwijając ofertę, CPP PREMA zwraca uwagę na ciągłą kompatybilność ze standardami ISO. Minisiłowniki serii SMI można zamawiać z wbudowanymi magnesami w tłoku (to standard w większości nowoczesnych siłowników), co daje pewność, że czujniki pola magnetycznego będą funkcjonować poprawnie. Jednocześnie projektanci otrzymują swobodę: w każdej chwili można dołożyć czujnik, montując go za pomocą dedykowanej opaski lub tulei okrągłej.

W praktyce daje to oszczędności czasu i kosztów. Zamiast kupować kosztowne siłowniki z wbudowanymi systemami pomiaru, wystarczy standardowy siłownik z magnesem w tłoku i niedrogi czujnik magnetyczny. Taka para pozwala na bieżąco odczytywać, czy tłok dotarł do określonej pozycji. To kluczowe w automatyce przemysłowej, gdzie sygnały potwierdzające wykonanie ruchu muszą płynąć do sterownika w czasie rzeczywistym.

Jedną z najciekawszych propozycji w tym segmencie są czujniki BALLUFF z rodziny BMF, oznaczone np. BMF 235K-PS-C-2A (różne warianty długości przewodu), czy BMF 305K-R-PS-F-3-03 (kontaktronowy 24 V DC), a także BMF 305K-R-US-L-3-05 (wersja 0–240 V AC/DC). Dzięki temu użytkownik dopasowuje czujnik do istniejącej instalacji zasilania. Z kolei opaski 17.11Y9.01 lub uchwyty BMF 307-HW-112 BAM01Y9 upraszczają montaż i pozwalają umieścić czujnik w optymalnym miejscu na obwodzie siłownika.

Warto też zaznaczyć, że w obrębie tej kategorii (Osprzęt do siłowników okrągłych D32) znajdują się nie tylko czujniki i uchwyty, ale także inne akcesoria – jak łączniki i nakrętki. Jednakże część produktów (szczególnie widełki, ucha, przeguby) bywa bardziej rozpowszechniona w siłownikach ISO 6432 czy w minisiłownikach SMI. Ponieważ okrągły korpus siłownika często kojarzony jest właśnie z normą ISO 6432, wszystkie te elementy współgrają pod względem wymiarów i pasowania.

Osprzęt do siłowników okrągłych D32 od CPP PREMA ma bardzo szerokie zastosowanie w różnorodnych branżach. Uniwersalność oraz łatwość montażu sprawiają, że produkty te można spotkać w zakładach produkcyjnych, warsztatach, laboratoriach i miejscach, gdzie precyzyjne sterowanie ruchem tłoka jest kwestią kluczową. Poniżej opisuję najczęstsze obszary wdrożeń:

1. Linia montażowa w przemyśle motoryzacyjnym

W branży automotive częste są zadania typu “pick and place”, docisk elementów, test szczelności, montaż podzespołów. Siłowniki okrągłe D32 mogą napędzać niewielkie chwytaki, manipulatory czy dociskarki. Dzięki czujnikom magnetycznym operator czy sterownik PLC wie dokładnie, kiedy tłok osiągnął pozycję końcową, co skraca cykl i zmniejsza ryzyko kolizji. Uchwyty takie jak opaska 17.11Y9.01 umożliwiają płynną regulację miejsca detekcji, co jest cenne przy zmianach modelu produkowanego auta.

2. Pakowanie i sortowanie w przemyśle spożywczym

W fabrykach spożywczych należy zachować higienę i używać elementów łatwych w czyszczeniu. Siłowniki o okrągłym korpusie są cenione za gładką powierzchnię. Dodanie czujników magnetycznych pozwala monitorować ruchy siłownika podczas pracy w maszynach napełniających, zamykających czy etykietujących. Czujniki w wersji IP67 z przewodem PUR wytrzymują mycie i kontakt z wilgocią, a stalowe opaski nie korodują w typowych środkach myjących.

3. Produkcja kosmetyków i chemii gospodarczej

Przy rozlewaniu płynów do butelek czy saszetek duże znaczenie ma precyzyjne dozowanie. Małe siłowniki z czujnikiem krańcowym zapobiegają przelewaniu się cieczy. Informacja o pozycji tłoka jest też sygnałem dla systemu, by uruchomić kolejne operacje (np. zamknięcie korka). Dzięki standardowi ISO i znormalizowanym średnicom D32 integratorzy mogą łatwo stosować akcesoria od CPP PREMA i błyskawicznie wprowadzać korekty w linii produkcyjnej.

4. Testy w laboratoriach i uczelniach technicznych

W placówkach badawczych często buduje się stanowiska do testów wytrzymałościowych, cyklów obciążenia czy badania prototypów. Tutaj siłownik D32 bywa wystarczający, a czujniki magnetyczne sygnalizują moment zadziałania nacisku. Dzięki uchwytom do czujników można też ustawić niestandardowe punkty pomiarowe – w połowie skoku czy w konkretnym momencie docisku.

5. Maszyny CNC i obrabiarki

Choć w maszynach CNC dominuje automatyka elektryczna, pneumatyczne siłowniki okrągłe wspomagają dociski i blokady, np. w imadłach czy uchwytach części. Czujniki informują sterownik, że detal jest pewnie uchwycony i można rozpocząć obróbkę. Stabilność i wysoka częstotliwość pracy mechanizmu to argumenty za sięgnięciem po trwałe akcesoria mocujące i niezawodne czujniki z rodziny BMF.

6. Przemysł drzewny i papierniczy

W tartakach, fabrykach mebli czy przy wytwarzaniu opakowań papierowych nierzadko występują duże ilości pyłu. Czujniki magnetyczne w rowku T (lub z opaską na korpusie okrągłym) radzą sobie lepiej niż fotoelektryczne, bo nie są podatne na zasypanie. Wystarczy regularnie usuwać nagromadzony pył i kontrolować dokręcenie uchwytu. Wersje z dłuższym przewodem (np. 5 m) umożliwiają sięganie do sterownika usytuowanego w bezpiecznym miejscu.

7. Aplikacje mobilne, rolnicze, budowlane

Siłowniki okrągłe D32 znajdą zastosowanie w małych maszynach budowlanych czy rolniczych (np. w dozownikach ziarna czy w przenośnych urządzeniach sortujących). Czujniki muszą być odporne na wstrząsy i temperatury zewnętrzne. Opaski stalowe lub aluminiowe w systemie CPP PREMA zapewniają mocne zamocowanie nawet przy intensywnych drganiach.

8. Branża elektroniczna i montaż podzespołów

W produkcji płytek PCB lub przy montażu drobnych komponentów liczy się miniaturyzacja i szybka reakcja. Często wystarczają małe siłowniki D12–D20, jednak w sytuacjach wymagających większej siły nacisku sięga się po D32. Dodanie czujnika do siłownika pozwala wykryć kontakt z podzespołem lub potwierdzić poprawne ułożenie elementu. Uchwyty typu tuleja okrągła regulują położenie czujnika niemal płynnie.

9. Medycyna i sprzęt laboratoryjny

Niektóre urządzenia medyczne czy laboratoryjne, np. inkubatory, automaty pipetujące, systemy dozowania odczynników, używają małych siłowników pneumatycznych. Kompatybilność z czujnikami magnetycznymi gwarantuje szybkie i ciche sprawdzenie położenia. Tworzywa i metale nierdzewne, z jakich wykonane są opaski i uchwyty, ułatwiają utrzymanie sterylności otoczenia.

W tej części analizujemy wybrane parametry oraz właściwości osprzętu do siłowników okrągłych D32. Dane te pomogą inżynierom, projektantom i operatorom zrozumieć, w jakich warunkach i jak najlepiej wykorzystywać opaski, uchwyty i czujniki.

1. Zakres średnic i tolerancje

Choć mowa o siłownikach D32, faktyczny zewnętrzny obwód korpusu może się minimalnie różnić w zależności od producenta. Opaski i uchwyty CPP PREMA z reguły mają niewielki zakres tolerancji. Ważne jest, by sprawdzić, czy korpus jest ściśle okrągły i nie posiada dodatkowych listew czy żeber. Standard ISO 6432 najczęściej gwarantuje zgodność, co oznacza, że osprzęt jest kompatybilny z wieloma markami siłowników.

2. Rodzaje czujników (elektroniczne i kontaktronowe)

• Elektroniczne (PNP, NPN): Działają na bazie elementów półprzewodnikowych (efekt Halla, magnetorezystancyjny AMR). Zalety to: wyższa prędkość przełączania, większa odporność na drgania, wbudowane zabezpieczenia i wskaźnik LED. Zasilanie typowo 10–30 V DC, prąd wyjściowy do 200 mA.

• Kontaktronowe: Zawierają w szklanej bańce dwie blaszki, które zbliżają się w polu magnetycznym. Największą zaletą jest szeroki zakres napięć (np. 0–240 V AC/DC) i prostota obwodu. Wada to większa wrażliwość na wstrząsy i dłuższy czas przełączania.

3. Mocowanie czujnika

Czujniki do siłowników okrągłych najczęściej mają profil umożliwiający wsunięcie w dedykowany uchwyt. Przykładowo, BALLUFF BMF 307 jest zaprojektowany tak, aby idealnie pasować do uchwytu BMF 307-HW-112. W przypadku opaski 17.11Y9.01 należy też zwrócić uwagę na sposób blokowania czujnika – zwykle jest to śrubka dociskowa.

4. Długość przewodu i złącza

• Wersje z przewodem: Mogą mieć od 0,3 m do 5 m, a nawet więcej (opcje). Przewód jest z reguły z PUR (poliuretan) lub PVC. PUR charakteryzuje się większą odpornością na zginanie i ścieranie, PVC jest tańszy, ale mniej wytrzymały mechanicznie.

• Wersje ze złączem M8: Popularne w przemyśle, oznaczone nieraz “S49”. Taka wersja upraszcza serwis – można odpiąć czujnik bez przecinania kabla. Trzeba jednak pamiętać o zakupie odpowiedniego przewodu do złącza.

5. Zasilanie i wyjścia

• 24 V DC (PNP/NPN): najpopularniejsze w nowoczesnych liniach, bo współpracują bezpośrednio z wejściami sterownika PLC.

• 0–240 V AC/DC (kontaktronowe): idealne tam, gdzie instalacja nie pozwala na łatwe wprowadzenie zasilania 24 V, a potrzeba jedynie prostego sygnału krańcowego.

6. Sposób działania i histereza

Czujniki magnetyczne reagują na magnes zainstalowany w tłoku siłownika. Jego polarność i odległość decydują, w którym miejscu skoku następuje przełączenie. Histereza (różnica między punktem włączenia a wyłączenia) wynosi zwykle kilka milimetrów. Można to skompensować, ustawiając czujnik w najlepszym miejscu i testując ruch siłownika.

7. Wytrzymałość mechaniczna

Opaski i uchwyty projektowane są do długotrwałej eksploatacji. Materiały, takie jak stal nierdzewna czy anodowane aluminium, gwarantują odporność na korozję, a odpowiednie kształty pozwalają uniknąć pęknięć przy naprężeniach. Ważne jednak, by nie przekraczać momentu dokręcania śrub, co jest opisane w instrukcjach.

8. Warunki pracy

Najczęściej dozwolona temperatura otoczenia to –25°C do +85°C, co obejmuje standardowe aplikacje przemysłowe. Dostępne są także czujniki odporne na wyższe temperatury (np. do +105°C), dedykowane do środowisk, gdzie występują krótkotrwałe podwyższone temperatury (np. w piecach, gorących formach). IP67 pozwala na krótkotrwałe zanurzenie w wodzie i wysoką odporność na pył.

9. Montaż wielu czujników

Dzięki temu, że opaska i uchwyt zajmują niewielką przestrzeń na obwodzie siłownika, możliwe jest założenie kilku czujników jeden obok drugiego. Każdy z nich można ustawić na innej pozycji skoku. Pozwala to identyfikować pozycje pośrednie, co bywa pomocne w bardziej złożonych procesach.

3.10. Dokumentacja i kody zamówieniowe

• Opaski: 17.11Y9.01 (D12–D16, D20–D25), uchwyty BALLUFF BMF 307-HW-112 BAM01Y9, uchwyt do tulei okrągłej D12–D32.

• Czujniki: BMF 235K-PS-C-2A, BMF 305K-R-PS-F-3-03, BMF 305K-R-US-L-3-05, BMF 307-HW-112, itd. Każdy model ma specyficzny numer i sufiksy określające przyłącze (PU-02, SA2-S49) oraz długość przewodu.

Wybór odpowiednich materiałów decyduje o trwałości, odporności na czynniki środowiskowe i kosztach całego systemu. W poniższej sekcji omawiam najczęstsze surowce wykorzystywane do produkcji osprzętu dla siłowników okrągłych D32:

1. Aluminium anodowane

Wielu producentów ceni aluminium za jego lekkość i brak problemów z korozją w standardowych warunkach. Anodowanie zwiększa twardość powierzchni i tworzy warstwę ochronną. Uchwyty czujników w formie obejm czy tulei mogą być wykonane właśnie z aluminium, co zapewnia estetyczny wygląd i długą żywotność.

2. Stal nierdzewna

W rejonach o podwyższonych wymaganiach sanitarnych (spożywczy, farmaceutyczny) lub w środowisku korozyjnym (wilgoć, morska bryza) lepszym wyborem jest stal nierdzewna. Jest ona odporna na rdzę, łatwa w czyszczeniu i wytrzymuje intensywne procesy mycia pod ciśnieniem. Oczywiście kosztuje więcej niż stal zwykła czy aluminium, ale zapewnia długotrwałą eksploatację.

3. Stal ocynkowana

Kompromis między ceną a ochroną antykorozyjną. W wielu modelach opasek (np. 17.11Y9.01) stosuje się ocynk, by zabezpieczyć surową stal przed rdzewieniem. Warstwa cynku jest wystarczająca w typowych warunkach przemysłowych. Nie sprawdzi się jednak na dłuższą metę w środowisku silnie agresywnym chemicznie.

4. Tworzywa sztuczne o wysokiej wytrzymałości

ABS, POM (polioksymetylen) czy PA (poliamid) z domieszkami to materiały, które łączą niską masę z wystarczającą wytrzymałością mechaniczną. Produkuje się z nich elementy uchwytów lub wkładki zaciskowe. W branży spożywczej docenia się brak korozji i łatwe czyszczenie. W aplikacjach narażonych na uderzenia lepiej jednak postawić na metal.

5. Uszczelniacze i wkładki

Czasem w zestawach do siłownika okrągłego D32 znajdują się niewielkie uszczelki czy wkładki z gumy lub elastomerów. Mają one zapobiegać przesuwaniu się opaski na korpusie i chronić powierzchnię siłownika przed zarysowaniami. Dodatkowo zmniejszają przenoszenie drgań.

6. Powłoki i obróbka powierzchni

• Anodowanie: podnosi odporność na ścieranie, poprawia walory estetyczne.

• Ocynk galwaniczny: najpopularniejszy przy stalowych opaskach, ekonomiczny.

• Cynk niklowany: bardziej kosztowna metoda, dająca jeszcze lepszą ochronę przed korozją.

• Lakierowanie proszkowe: sporadycznie stosowane na uchwytach. Daje grubszą powłokę ochronną.

7. Czujniki – obudowa i kabel

Elektroniczne czujniki magnetyczne często mają obudowę z tworzywa (np. poliamid wzmocniony włóknem szklanym). Wewnątrz znajduje się układ elektroniczny zalany żywicą. Kable z powłoką PUR są elastyczne w niskich temperaturach i odporne na ścieranie. W przypadku modeli kontaktronowych obudowa często bywa smukła, z niewielkim wypełnieniem żywicznym.

8. Trwałość i praca w ekstremalnych warunkach

Z punktu widzenia mechaniki siłownik okrągły narażony jest na uderzenia, wibracje i obciążenia boczne. Opaska czy uchwyt ma zapewnić stabilne trzymanie czujnika. Dlatego np. w maszynach rolniczych i budowlanych preferuje się metalowe rozwiązania z elementami antywibracyjnymi. Tworzywo dobrze się spisuje w laboratorium lub w branżach, gdzie nie ma intensywnych wstrząsów.

Prawidłowy montaż to istotny element skutecznej i bezawaryjnej eksploatacji. W sekcji poniżej przedstawiam krok po kroku, jak zainstalować czujnik i uchwyt w siłowniku okrągłym D32.

1. Planowanie przed montażem

1. Określ liczbę czujników: ustal, czy potrzebujesz wykryć jedną czy dwie skrajne pozycje (a może pozycję pośrednią).

2. Wybierz typ czujnika: czy będzie to PNP 24 V DC, czy kontaktronowy 0–240 V? Upewnij się, że sterownik lub układ wejściowy jest zgodny.

3. Sprawdź kompatybilność: zamawiając opaskę i uchwyt, zweryfikuj, czy pasuje do konkretnego rozmiaru siłownika (D32) i czy profil czujnika jest dopasowany.

2. Przygotowanie narzędzi i środowiska

1. Wyłącz zasilanie: zarówno pneumatyczne (odetnij dopływ sprężonego powietrza) jak i elektryczne (sterownik PLC, linie zasilające).

2. Oczyść siłownik: przetrzyj obudowę z oleju, pyłu czy smaru, by opaska się nie ślizgała.

3. Przygotuj klucze: zwykle wystarczą klucze sześciokątne (imbusy) i śrubokręt krzyżakowy.

3. Montaż opaski (np. 17.11Y9.01)

1. Poluzuj śrubę zaciskową tak, by można było nasunąć opaskę na korpus siłownika.

2. Umieść opaskę w strefie, w której przewidujesz punkt detekcji (krańcowy czy inny).

3. Lekko dokręć śrubę, nie pełną siłą – zachowaj możliwość przesuwania opaski.

4. Montaż uchwytu czujnika

1. Wsuń czujnik w uchwyt – sprawdź, czy kształt czujnika jest zgodny z kształtem prowadzenia w uchwycie.

2. Przymocuj uchwyt do opaski (jeśli to wariant opaskowy) lub do rowka (jeśli istnieje w siłowniku). Zwróć uwagę, by czujnik znajdował się możliwie blisko powierzchni korpusu, bo to zapewni odpowiednią czułość na magnes.

3. Dokręć śrubę mocującą uchwyt, ale nadal pozostaw niewielki luz, abyś mógł przesuwać czujnik dla korekty pozycji.

5. Regulacja położenia

1. Podłącz chwilowo zasilanie i wykonaj testowy ruch siłownika.

2. Obserwuj diodę LED (jeśli czujnik ją posiada) lub sygnał w sterowniku. W momencie zapalenia się diody oceń, czy to właściwy punkt detekcji.

3. Skoryguj położenie przesuwając opaskę (lub czujnik w uchwycie) wzdłuż korpusu.

4. Zatwierdź finalne ustawienie poprzez solidne dokręcenie wszystkich śrub. Uważaj, by nie przekroczyć zalecanego momentu dokręcania.

6. Podłączenie elektryczne i test

1. Wyłącz ponownie zasilanie w celu bezpiecznego podłączenia przewodów.

2. Podłącz czujnik zgodnie ze schematem: w typowym PNP +24 V to przewód brązowy, masa – niebieski, sygnał wyjścia – czarny. Przy kontaktronowym 2-przewodowym po prostu włącz go w obwód z odbiornikiem (np. wejściem PLC, cewką przekaźnika).

3. Załącz zasilanie i uruchom siłownik. Wykonaj kilka cykli testowych, aby potwierdzić niezawodność sygnału.

7. Zasady bezpieczeństwa

1. Zawsze wyłączaj ciśnienie: w czasie manipulowania siłownikiem unikniesz ryzyka, że tłok ruszy nagle i przytrzaśnie palce lub narzędzia.

2. Zabezpieczaj przewód: w ruchomych aplikacjach poprowadź go w osłonie lub prowadniku, by nie został przetarty.

3. Unikaj poluzowania mocowań: wibrujące środowisko może sprawić, że śruby zaciskowe się odkręcą. Zastosuj podkładki sprężyste lub kleje do gwintów (np. Loctite) w razie potrzeby.

8. Konserwacja i kontrola okresowa

1. Regularnie sprawdzaj stan opaski i uchwytu – szukaj ewentualnych pęknięć lub luzów.

2. Czyszcz powierzchnię z pyłów czy osadów, bo w skrajnych przypadkach może to utrudnić detekcję magnetyczną.

3. Wymieniaj zużyte przewody jeśli zauważysz przetarcia czy pęknięcia izolacji.

9. Montaż większej liczby czujników

1. Rozplanuj miejsca montażu – ustal, które segmenty skoku chcesz nadzorować.

2. Załóż kolejno opaski w przewidzianych pozycjach.

3. Przeprowadź osobno test i konfigurację elektryczną dla każdego czujnika, by uniknąć pomyłek.

10. Najczęstsze problemy i rozwiązania

• Czujnik nie reaguje: sprawdź, czy magnes w tłoku faktycznie jest obecny, czy polaryzacja czujnika i okablowanie są zgodne.

• Sygnał pojawia się z opóźnieniem: może to być zbyt duża histereza lub zbyt dalekie odsunięcie czujnika.

• Zbyt częste uszkodzenia przewodów: warto zastanowić się nad użyciem kabli PUR, poprowadzeniem w korytku kablowym albo dodaniem osłony spiralnej.

• Opaska przesuwa się po korpusie: dokręć mocniej śrubę, ewentualnie wybierz wersję z dodatkowymi wkładkami antypoślizgowymi.

Poniżej przedstawiam listę często zadawanych pytań wraz z odpowiedziami dotyczącymi osprzętu do siłowników okrągłych D32 (szczególnie w kontekście czujników i uchwytów czujników).

Pytanie 1: Czy mogę użyć opaski 17.11Y9.01 przeznaczonej nominalnie do D20–D25 na siłowniku D32?

Odpowiedź: Nie, różnica w średnicy jest zbyt duża. Opaska zaprojektowana pod D20–D25 raczej nie obejmie pewnie korpusu D32, a nawet jeśli, nie zapewni stabilności. Do D32 używa się innego dedykowanego uchwytu lub opaski przystosowanej do tej średnicy.

Pytanie 2: Dlaczego siłownik okrągły D32 jest tak popularny?

Odpowiedź: Zapewnia kompromis między kompaktowością a siłą roboczą, jest często zgodny z normą ISO 6432, ma szerokie wsparcie akcesoriów, w tym opasek, uchwytów i czujników. Można go łatwo wmontować w różne maszyny i aplikacje półprzemysłowe.

Pytanie 3: Czy czujniki elektroniczne (PNP) i kontaktronowe da się zamienić miejscami bez przerabiania instalacji?

Odpowiedź: Nie zawsze. Kontaktronowe 0–240 V AC/DC działają w zupełnie innym układzie zasilania. By zastąpić je PNP 24 V DC, trzeba mieć sterownik PLC z wejściami 24 V DC i odpowiednią logikę zasilania. W przypadku systemów starszego typu lub z wyższym napięciem może być konieczny przekaźnik pośredniczący.

Pytanie 4: Jak daleko od tłoka mogę umieścić czujnik, by nadal reagował?

Odpowiedź: Zwykle producent zaleca, by czujnik przylegał do korpusu, gdzie tuż za ścianką przesuwa się magnes. Oddalenie go choćby o kilka milimetrów zmniejsza czułość i może spowodować brak reakcji. Dlatego uchwyty zaprojektowane są tak, by czujnik leżał maksymalnie blisko cylindra.

Pytanie 5: Czy w siłowniku okrągłym D32 zawsze jest magnes w tłoku?

Odpowiedź: W nowoczesnych siłownikach – najczęściej tak, ponieważ to standard. Ale w niektórych starszych lub tańszych modelach opcja magnesu mogła być dodatkowa. Zawsze warto zweryfikować w dokumentacji, czy tłok jest przystosowany do detekcji magnetycznej.

Pytanie 6: Czy istnieje ryzyko, że dwa czujniki na tym samym siłowniku będą się wzajemnie zakłócać?

Odpowiedź: Zwykle nie, bo każdy reaguje na ten sam magnes w tłoku i działa niezależnie. Zakłócenia mogą się pojawić tylko wtedy, gdy magnes jest niezwykle silny, a czujniki są wyjątkowo blisko siebie, ale w siłownikach standardowych D32 to praktycznie nie występuje.

Pytanie 7: Jak radzić sobie z wysoką temperaturą pracy (np. 100°C)?

Odpowiedź: Należy sięgnąć po czujniki odporne na wysokie temperatury (niektóre modele do +105°C), a także po opaski i uchwyty z materiałów, które się nie odkształcą. Czasami można zastosować dystans termiczny lub ekran, jeśli gorące środowisko jest bardzo intensywne (np. strefa pieca).

Pytanie 8: Czy w strefie o dużej wilgotności wystarczy IP67?

Odpowiedź: IP67 zabezpiecza przed zalaniem i wnikaniem pyłu do wnętrza czujnika. Jeżeli mamy do czynienia z ciągłym zanurzeniem, trzeba rozważyć coś z IP68 lub IP69K. Jednak w typowej wilgotnej atmosferze lub przy okazjonalnym myciu IP67 jest wystarczające.

Pytanie 9: Czy opaska metalowa może zarysować powierzchnię siłownika?

Odpowiedź: Potencjalnie tak, jeśli jest na niej brud czy drobinki metalu. Dlatego zaleca się przed montażem wyczyścić korpus i samą opaskę. Ponadto niektóre opaski mają wkładki z miękkiego tworzywa od wewnątrz, by ograniczać ryzyko zarysowań.

Pytanie 10: Czy czujnik BMF 235K-PS-C-2A-PU-02 można skrócić, tnąc kabel?

Odpowiedź: W większości przypadków tak, można skrócić przewód do odpowiedniej długości, a następnie zarobić końce. Trzeba to jednak zrobić starannie, by nie uszkodzić wewnętrznej izolacji. Sprawdź w dokumentacji, czy producent nie zastrzegł warunków gwarancji.

Pytanie 11: Jak zamontować czujnik na małym obszarze korpusu, gdy wokół jest ciasno?

Odpowiedź: Można użyć uchwytu o mniejszych gabarytach lub wybrać model czujnika z wtyczką kątową, co zmniejszy potrzebne miejsce. W skrajnych przypadkach stosuje się specjalne adaptory lub dodatkowe bloki dystansowe.

Pytanie 12: Czy możliwe jest wykrywanie więcej niż dwóch pozycji na jednym siłowniku?

Odpowiedź: Tak, wystarczy zamontować większą liczbę czujników i ustawić je w różnych miejscach skoku. Ograniczeniem jest tylko długość cylindryczna i fakt, że magnes ma określony obszar oddziaływania. Jeżeli siłownik ma wystarczająco długi korpus, to można mieć np. trzy czy cztery czujniki.

Pytanie 13: Czy opaska do uchwytu czujnika nadaje się do dynamicznych, szybkich cykli?

Odpowiedź: Tak, o ile jest prawidłowo dokręcona i wykonana z wysokiej jakości materiału. Warto też dodać, że przy bardzo gwałtownych ruchach siłownika (np. kilkadziesiąt cykli na minutę) należy częściej kontrolować stan mocowania.

Pytanie 14: Czy czujniki magnetyczne nadają się do aplikacji pomiaru ciągłego położenia?

Odpowiedź: Zwykle nie. Standardowe czujniki magnetyczne służą do detekcji binarnej (on/off). Do pomiaru ciągłego położenia (analogowego) stosuje się specjalne przetworniki położenia (np. liniały magnetyczne, czujniki potentiometryczne itp.).

Pytanie 15: Czy w siłowniku można wymienić magnes na mocniejszy?

Odpowiedź: Teoretycznie tak, ale wymaga to modyfikacji konstrukcji tłoka. Zaleca się korzystać z fabrycznie zamontowanego magnesu, który producent dobrał pod kątem kompatybilności z typowymi czujnikami.

Pytanie 16: Czy można mieć jedną opaskę, ale wymiennie montować różne czujniki?

Odpowiedź: Tak, jeśli czujniki mają ten sam kształt i profil w częściach montażowych. Dla pewności sprawdź wymiary lub użyj standardu rowka T. Wtedy różne modele (PNP, NPN, kontaktron) można wsuwać w ten sam uchwyt.

Pytanie 17: Co w sytuacji, gdy czujnik zaczyna migotać i niestabilnie przełączać?

Odpowiedź: Mogło dojść do poluzowania uchwytu, co powoduje wahania odległości od magnesu. Albo przewód jest przetarty i robi zwarcia przy ruchu. Zweryfikuj też poziom zasilania – spadki napięcia czasem wywołują fałszywe sygnały.

Pytanie 18: Czy mogę instalować czujnik od góry siłownika, a przewód wyprowadzić dołem?

Odpowiedź: Tak, orientacja nie ma znaczenia dla działania. Upewnij się tylko, że nic nie blokuje zakresu ruchu i że przewód jest poprowadzony bez ryzyka uszkodzenia.
