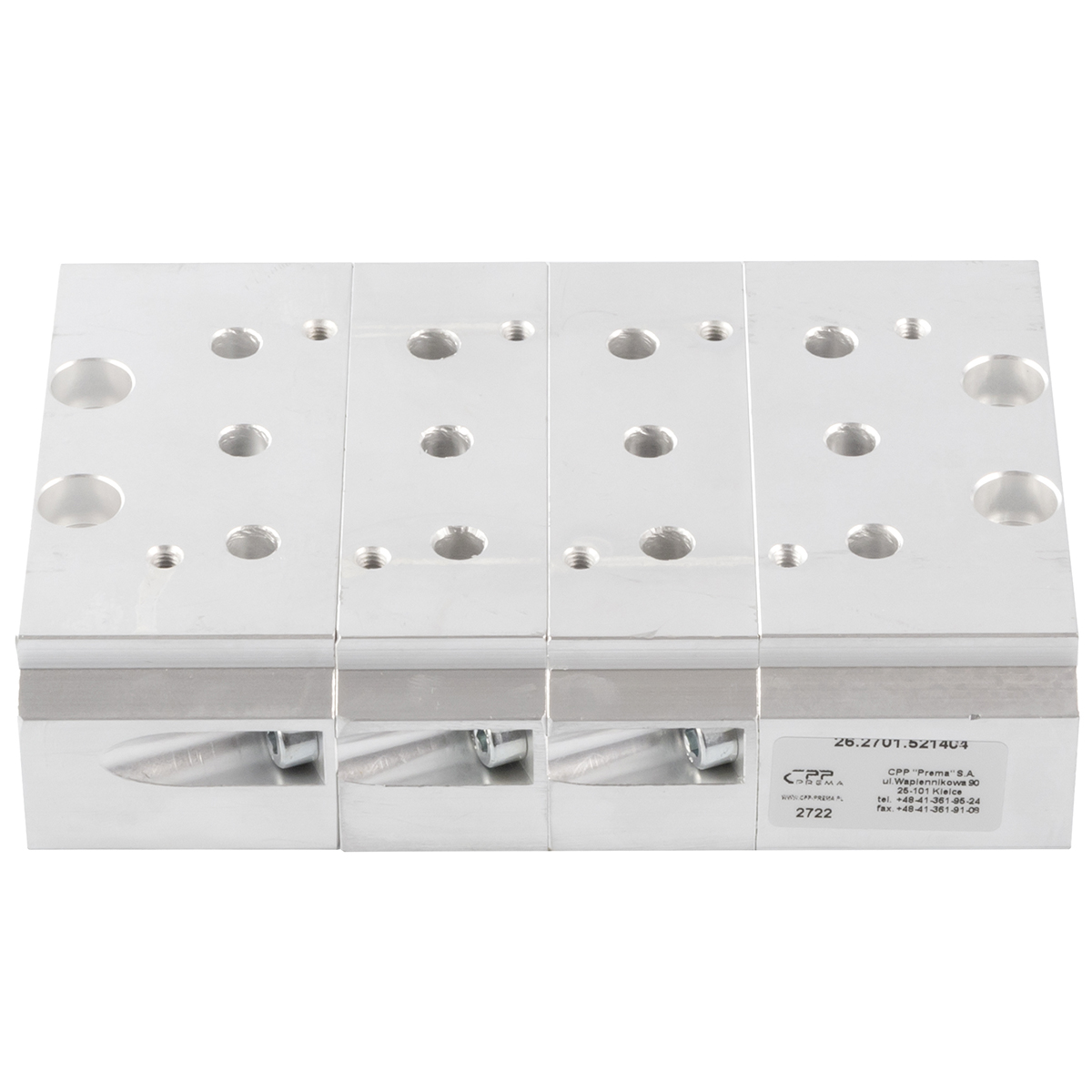

Płyty przyłączeniowe ZMG

Płyty przyłączeniowe ZMG od CPP PREMA pełnią ważną rolę w automatyzacji procesów produkcyjnych. Umożliwiają sprawne grupowanie zaworów pneumatycznych, co skraca czas montażu i upraszcza diagnostykę. Tworzą spójną bazę, do której można łatwo podłączyć zawory 3-drogowe lub 5-drogowe. Dzięki temu osoby odpowiedzialne za projektowanie instalacji mogą ograniczyć liczbę połączeń węży i złączek.

W serii ZMG znajdziesz wiele modeli wysp zaworowych. Możesz wybrać płyty przyłączeniowe dla zaworów G1/8 bądź G1/4, w wariancie 3/2 lub 5/2. Te produkty występują w szerokim zakresie: od n-2 do n-15. Oznacza to, że na jednej płycie możesz zamontować od 2 aż do 15 zaworów jednocześnie. Każda płyta jest jednoelementowa. Taka konstrukcja redukuje ryzyko wystąpienia nieszczelności.

CPP PREMA dąży do zapewnienia wysokiej jakości i niezawodności. Dlatego używa starannie wyselekcjonowanych materiałów oraz stosuje zaawansowane technologie obróbki. Każda płyta przyłączeniowa ZMG posiada precyzyjnie wykonane kanały przepływowe i gwinty montażowe. Tworzy się ją tak, aby służyła przez długi czas i znosiła duże obciążenia. Powierzchnie płyt anoduje się lub powleka, w zależności od modelu. Dzięki temu są odporne na korozję i uszkodzenia mechaniczne.

Opisując płyty przyłączeniowe, warto wspomnieć, że są dedykowane do różnorodnych zaworów z serii ZMG. W praktyce oznacza to, że projektanci i inżynierowie nie muszą martwić się problemem dopasowania wymiarów. Jeśli posiadasz zawory pneumatyczne ZMG G1/8, G1/4 czy też 5-drogowe, możesz z łatwością zamówić odpowiedni wariant płyty. To znacznie przyspiesza prace montażowe na linii produkcyjnej.

W ofercie znajdziesz:

• Wyspy zaworowe 5-dr. G1/4 (n-2 do n-15) do zaworów ZMG G1/4 5/2.

• Wyspy zaworowe 5-dr. G1/8 (n-2 do n-12 oraz n-15) do zaworów ZMG G1/8 5/2.

• Bloki płyt przyłączeniowych 3-dr. G1/4 (n-02 do n-12 i n-10) do zaworów ZMG G1/4 3/2.

Każda z tych wysp lub bloków pozwala na stworzenie modułowego układu, który można łatwo rozbudowywać. Wystarczy wybrać modele o preferowanej liczbie gniazd. Dzięki temu instalacja staje się przejrzysta i nie generuje chaosu w przewodach.

Dlaczego płyty przyłączeniowe są tak przydatne? Zamiast każdorazowo łączyć zawory z wężami i trójnikami, wszystko koncentruje się w jednym bloku. Takie rozwiązanie zmniejsza liczbę połączeń gwintowych i przyspiesza konserwację. Kiedy zawór ulegnie zużyciu, wystarczy zdemontować go z płyty, bez naruszania reszty instalacji. Podczas przestoju w fabryce liczy się każda minuta. Większość firm docenia więc prostotę wymiany komponentów w razie awarii.

W przypadku serii ZMG kluczową rolę odgrywa też kompatybilność ze standardowymi gwintami G1/8 i G1/4. To powszechnie stosowane rozmiary w przemyśle. Dzięki temu projektanci mogą wybierać spośród szerokiej gamy węży, złączek i akcesoriów. W efekcie unika się problemów z nietypowymi rozmiarami.

Każda wyspa zaworowa 5-dr. G1/4 n-x lub G1/8 n-x jest konstrukcją jednoelementową. W odróżnieniu od modułowych rozwiązań, jednoelementowa budowa minimalizuje miejsca potencjalnych nieszczelności. Wielu inżynierów ceni takie płyty za ich proste odwzorowanie w schematach CAD. Montaż staje się szybszy, a ryzyko błędów – niższe.

CPP PREMA podkreśla także, że wszystkie płyty przyłączeniowe z serii ZMG przechodzą kontrolę jakości. Sprawdza się wymiary, gładkość kanałów i krawędzi, a także wytrzymałość materiału. Taka troska o detale przekłada się na długie lata bezawaryjnej eksploatacji. W momencie, gdy konkurencyjne produkty mogą ulegać zużyciu, akcesoria ZMG zachowują swoją funkcjonalność.

W kontekście bezpieczeństwa ważną rolę pełni stabilne mocowanie. Producent zadbał, by w płycie znajdowały się odpowiednio rozmieszczone otwory montażowe. Dzięki nim można przykręcić płytę do korpusu maszyny lub ramy, zapewniając solidne wsparcie. Gdy w układzie krąży sprężone powietrze o ciśnieniu do kilkunastu barów, nie ma miejsca na luźne elementy.

Nie sposób pominąć korzyści ekonomicznych. Płyty przyłączeniowe stanowią inwestycję w optymalizację. Ograniczają liczbę przewodów i złączek, a tym samym zmniejszają koszty zakupu dodatkowych elementów. Ponadto skracają czas przestojów, co w przemyśle przekłada się na realne oszczędności.

Warto też zwrócić uwagę na ekologię. Mniej przewodów i złączek oznacza mniejsze zużycie surowców. Długa żywotność płyty zmniejsza ilość odpadów, co wpisuje się w założenia zrównoważonego rozwoju. Współczesne przedsiębiorstwa coraz bardziej cenią takie aspekty.

Kto może skorzystać z płyt przyłączeniowych ZMG? Praktycznie każde przedsiębiorstwo, w którym stosuje się pneumatyczne zawory rozdzielające. Branża spożywcza, chemiczna, automotive, farmaceutyczna, drzewna czy opakowaniowa – w każdej z nich można zastosować wyspy zaworowe ZMG, dostosowując liczbę gniazd do potrzeb.

Na uwagę zasługuje też uniwersalność zastosowania. Jeśli masz system z zaworami 3/2 G1/4 i jednocześnie 5/2 G1/8, możesz zamówić różne bloki płyt przyłączeniowych i zbudować spójną, logiczną infrastrukturę. Taka modułowa filozofia ułatwia ewentualne modyfikacje i rozbudowę linii produkcyjnych.

Podsumowując, Płyty przyłączeniowe ZMG to niezawodne akcesoria, które integrują wiele zaworów pneumatycznych w jednej kompaktowej formie. W ofercie znajdziesz szeroki wybór modeli: od n-2 do n-15, zarówno w rozmiarze G1/8, jak i G1/4, dla zaworów 3/2 czy 5/2. Montaż przebiega szybko, a eksploatacja jest bezproblemowa. Producent dba o jakość materiałów i precyzję wykonania, co przekłada się na długowieczność płyt i spokój użytkownika. Firmy wybierające akcesoria z serii ZMG mogą liczyć na wsparcie techniczne i szybką dostępność części zamiennych.

Wyspy zaworowe i bloki płyt przyłączeniowych z serii ZMG to także komfort pracy dla operatorów. Prostota okablowania i przejrzysta budowa minimalizują ryzyko pomyłek podczas podłączeń. Nie bez znaczenia jest też możliwość zastosowania systemów sygnalizacji i szybkiego serwisu. W efekcie przedsiębiorstwa stawiające na nowoczesność i stabilność wybierają właśnie ZMG, uznając je za sprawdzone i solidne rozwiązanie.

To nie tylko produkt, ale też inwestycja w rozwój firmy. Poprawienie logistyki i ergonomii instalacji pneumatycznych wywiera pozytywny wpływ na całą produkcję. Menedżerowie utrzymania ruchu doceniają takie akcesoria, ponieważ w razie awarii mogą wymienić poszczególne zawory w kilka minut, nie przerywając pracy całego modułu. Płyty przyłączeniowe ZMG służą latami, zachowując szczelność i ergonomię.

Tak przedstawia się Opis produktu. W kolejnych częściach pokażemy, jak płyty przyłączeniowe ZMG sprawdzają się w różnych zastosowaniach, jak wyglądają ich najważniejsze dane techniczne, z jakich materiałów je wykonano, jak je prawidłowo montować i wreszcie – jak rozwiązywać najczęstsze problemy w sekcji FAQ. Zrozumiesz, dlaczego seria ZMG cieszy się tak dużą renomą i dlaczego wiele firm decyduje się na to wytrzymałe, długowieczne i efektywne rozwiązanie, doceniając każdy aspekt – od precyzji wykonania, przez praktyczność, aż po niezawodność podczas intensywnej eksploatacji.

Wyspy zaworowe i bloki płyt przyłączeniowych z serii ZMG pojawiają się w różnorodnych sektorach przemysłu. Ich główną rolą jest integracja zaworów pneumatycznych w kompaktową, łatwo sterowalną i serwisowalną całość. Poznajmy zatem kluczowe obszary i branże, w których te produkty znajdują zastosowanie.

1. Przemysł spożywczy
   Przy produkcji żywności ceni się higienę i bezpieczeństwo. Zawory pneumatyczne odpowiadają za dozowanie, mieszanie czy pakowanie produktów. Jeśli użyjesz wysp zaworowych ZMG, zminimalizujesz liczbę przewodów i ułatwisz ich czyszczenie. Mniejsza liczba zakamarków ogranicza ryzyko gromadzenia się zanieczyszczeń. Operatorzy doceniają też szybką wymianę zaworów w razie zużycia.

2. Przemysł napojowy
   W browarach, rozlewniach wody i innych zakładach napojowych kluczowe znaczenie ma kontrola przepływu. Płyty przyłączeniowe ZMG G1/4 3-drogowe umożliwiają dokładne sterowanie przepływem cieczy bądź gazów. Jednoelementowa konstrukcja wysp zaworowych zwiększa szczelność i redukuje wycieki. W efekcie oszczędzasz wodę, piwo czy inne surowce.

3. Przemysł chemiczny i petrochemiczny
   W zakładach chemicznych instalacje pneumatyczne są rozległe i mocno obciążone. Zawory często przełączają się w wysokim tempie. Wytrzymałe płyty przyłączeniowe ZMG radzą sobie z intensywną eksploatacją, nie tracąc szczelności. W branży petrochemicznej jest to szczególnie ważne, bo wszelka nieszczelność może skutkować poważnym zagrożeniem.

4. Przemysł farmaceutyczny
   Sterylny charakter produkcji leków sprawia, że docenisz łatwość utrzymania czystości instalacji. Płyty przyłączeniowe ZMG tworzą scalone moduły zaworów, co przyspiesza proces CIP (Cleaning in Place). Możliwość prostego demontażu zaworów bez ingerencji w całą linię umożliwia szybką wymianę elementów, gdy są wyeksploatowane.

5. Branża kosmetyczna
   Kremy, balsamy i inne produkty kosmetyczne często wymagają dozowania precyzyjnego. Pneumatyka jest tu używana do napełniania tubek i pojemników. Wyspy zaworowe ZMG G1/8 lub G1/4 pozwalają uzyskać stabilność i powtarzalność cykli. Inżynierowie cenią te bloki także za oszczędność przestrzeni w szafach sterowniczych.

6. Przemysł opakowaniowy
   Pakowanie to proces, w którym liczą się szybkość i niezawodność. Lekkie opakowania czy worki przepływają przez linie pakujące w błyskawicznym tempie. Każdy przestój generuje koszty. Dlatego warto stosować akcesoria, które przyspieszają serwis i zachowują wysoką wydajność. Wyspy zaworowe ZMG doskonale wpasowują się w tę potrzebę, bo można szybko wymienić pojedynczy zawór bez rozkładania reszty układu.

7. Przemysł drzewny i papierniczy
   W tartakach i fabrykach papieru warunki są ciężkie: dużo kurzu i praca non stop. Wyspy zaworowe 5-dr. G1/4 n-10 lub n-12 pozwalają skonsolidować liczne zawory w jednym miejscu. Dzięki temu konserwacja w środowisku o dużej ilości pyłu jest łatwiejsza, a wymiana zabrudzonych elementów – szybsza.

8. Przemysł motoryzacyjny
   Linie montażowe w branży motoryzacyjnej mają wiele stanowisk, gdzie pneumatyka steruje narzędziami i podnośnikami. Płyty przyłączeniowe ZMG G1/4 5/2 czy 3/2 ograniczają gąszcz przewodów, a modułowa budowa pozwala zwiększać lub zmniejszać liczbę zaworów wraz z rozbudową lub modernizacją stanowisk.

9. Branża elektroniczna
   Produkcja sprzętu elektronicznego często wymaga precyzyjnego montażu elementów. Używa się w tym celu siłowników pneumatycznych. Zastosowanie kompaktowych wysp zaworowych ZMG na niewielkiej przestrzeni to duża oszczędność miejsca. W branży, gdzie każdy centymetr linii montażowej bywa cenny, to istotna zaleta.

10. Logistyka i magazynowanie
    W automatycznych magazynach towar przemieszcza się po przenośnikach i sortownikach. Siłowniki pneumatyczne otwierają klapy, przesuwają paczki czy odłączają wybrane partie produktów. Gdy skonsolidujesz zawory na płycie ZMG, zredukujesz liczbę węży biegnących wzdłuż przenośników. To poprawia przejrzystość i ułatwia inspekcje.

11. Robotyka i automatyka
    Ramiona robotów czy manipulatory chwytające elementy często korzystają z pneumatyki. Zmieszczenie kilku zaworów na jednej kompaktowej płycie minimalizuje masę i zwiększa efektywność. Inżynierowie budujący roboty cenią takie rozwiązania, bo upraszczają konstrukcję i przyspieszają proces instalacji sterowania.

12. Przemysł rolniczy i maszyny do przetwórstwa żywności
    W maszynach rolniczych pneumatyka wspomaga dozowanie paszy, sterowanie zasuwami w silosach czy automatyczne urządzenia do mycia. Płyty przyłączeniowe ZMG sprawdzają się także w gorących, wilgotnych warunkach. Rolnicy doceniają ich niezawodność i brak konieczności częstego serwisowania.

13. Przemysł energetyczny
    W elektrowniach, gdzie turbiny lub kotły wymagają skomplikowanych układów sterowania, płyty przyłączeniowe ZMG stanowią wytrzymałe i bezpieczne rozwiązanie. Pracują w wysokich temperaturach otoczenia, a ich konstrukcja pozwala na szybkie odseparowanie poszczególnych sekcji.

14. Aplikacje laboratoryjne i badawcze
    Niewielkie bloki płyt przyłączeniowych do zaworów G1/8 wykorzystywane są w stanowiskach testowych. Umożliwiają dynamiczne konfigurowanie przepływów w czasie badań. Naukowcy z branży R&D doceniają elastyczność i łatwość demontażu.

15. Systemy bezpieczeństwa
    W instalacjach awaryjnych, gdzie natychmiast trzeba odciąć dopływ powietrza, płyty przyłączeniowe upraszczają budowę zaworów odcinających. Gdy wystąpi potrzeba szybkiej dezaktywacji części linii, personel może wyraźnie zidentyfikować grupę zaworów odpowiadających za kluczowe działania.

16. Systemy HV/AC
    Przy systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) czasem stosuje się zawory 3/2 do regulacji przepływów powietrza lub wody. Kompaktowe bloki G1/4 n-4 czy n-6 są idealne, gdy instalacja ma rozbudowane gałęzie.

17. Maszyny rolnicze autonomiczne
    Traktory czy kombajny wyposażone w nowoczesne moduły sterowania pneumatycznego mogą korzystać z bloków ZMG. Umożliwia to centralizację wszystkich zaworów w jednym panelu, co przyspiesza serwis polowy i ogranicza liczbę węży rozprowadzonych w trudnodostępnych miejscach.

18. Branża wydobywcza
    W kopalniach, przy instalacjach obsługujących transport rudy czy w systemach filtracji, liczy się odporność na zapylenie i wstrząsy. Płyty przyłączeniowe ZMG oferują stabilny montaż i redukują ryzyko luźnych połączeń.

19. Urządzenia do testów wytrzymałości
    Firmy testujące produkty mechaniczne często potrzebują szybko przełączać ciśnienie w różnych siłownikach. Wyspy zaworowe ZMG pozwalają skoncentrować zawory w jednym miejscu, ułatwiając sterowanie z poziomu komputera i szybką zmianę konfiguracji testów.

20. Linie lakiernicze i malarskie
    Przy precyzyjnym malowaniu detali zawory 5/2 sterują przepływami powietrza i ewentualnie mieszankami gazów. Zintegrowanie kilku zaworów na jednej płycie zapewnia lepszą organizację kabiny lakierniczej. Ułatwia też szybkie przepięcie na inny kolor czy inną mieszankę, jeśli praca wymaga częstej zmiany asortymentu.

21. Produkcja mebli i sprzętów AGD
    W fabrykach mebli cięcie, okleinowanie i pakowanie wymaga zgranej pneumatyki. Zawory zblokowane w płycie 5-dr. G1/4 n-8 czy n-10 sterują tłoczkami dociskającymi płyty meblowe. Natomiast w linii AGD można je wykorzystać przy robotach montujących elementy obudowy pralek, zmywarek i lodówek.

22. Przenośniki taśmowe w magazynach
    W dużych centrach dystrybucyjnych paczki muszą się przełączać pomiędzy różnymi taśmociągami. Odpowiadają za to siłowniki i zawory 5/2. Gdy instalacja jest rozległa, jedna płyta n-15 może obsługiwać kilkanaście zaworów jednocześnie, co przyspiesza modernizację i serwis.

23. Technologia próżniowa
    Niektóre wersje zaworów 3/2 lub 5/2 mogą pracować jako elementy sterujące próżni. Bloki płyt przyłączeniowych ZMG G1/4 3/2 z odpowiednim uszczelnieniem stanowią bazę dla układów, gdzie ważne jest zapobieganie zasysaniu powietrza i utrzymanie podciśnienia.

24. Maszyny CNC
    Tokarki i frezarki CNC coraz częściej wykorzystują pneumatyczne uchwyty mocujące detale. Wyspa zaworowa ZMG do takich uchwytów upraszcza system doprowadzający powietrze. Operatorzy zyskują przejrzystość – widać od razu, który zawór odpowiada za ruch mocowania.

25. Transport i logistyka morska
    Na statkach i w portach kontenerowych także stosuje się elementy pneumatyki. Płyty przyłączeniowe ZMG, dobrze zabezpieczone antykorozyjnie, radzą sobie w warunkach morskiej wilgoci. Zawory 5/2 mogą sterować mechanizmami kontenerów czy systemami załadowczymi.

Widać więc, że płyty przyłączeniowe i bloki ZMG nadają się do szerokiego wachlarza zastosowań. Zawory 3/2 bądź 5/2, w rozmiarze G1/8 czy G1/4, mogą pracować w niemal każdej branży, w której wymagana jest niezawodna pneumatyka. Sprawdzą się w środowiskach mokrych, zapylonych, narażonych na częste zmiany asortymentu i w liniach pracujących w trybie ciągłym.

Dane techniczne odgrywają ważną rolę przy wyborze płyt przyłączeniowych i wysp zaworowych. Dzięki nim wiesz, czy produkt spełni wymagania linii produkcyjnej, jaka jest maksymalna liczba zaworów do obsługi i pod jakim ciśnieniem możesz bezpiecznie pracować. W przypadku serii ZMG od CPP PREMA kluczowe parametry obejmują kompatybilność z określonymi zaworami, rodzaj gwintu, liczbę gniazd, zakres ciśnień, temperaturę pracy oraz materiały użyte do produkcji.

1. Rodzaj i liczba gniazd

   • W serii ZMG znajdziesz wyspy zaworowe 5-dr. G1/8 lub G1/4, obsługujące zawory 5/2 w wariantach n-2 do n-15.

   • Dostępne są także bloki płyt przyłączeniowych 3-dr. G1/4 dla zaworów 3/2, w wersjach n-02 do n-12 czy n-10.

   • Liczba gniazd (n) określa maksymalną liczbę zaworów montowanych na jednej płycie. Dla n-2 mieszczą się 2 zawory, dla n-15 – aż 15.

2. Standard gwintów

   • Gwint G1/8 i G1/4 to najpopularniejsze w branży pneumatyki rozmiary. Ułatwia to dobór węży i złączek.

   • W wyspach zaworowych 5-drogowych każda sekcja posiada osobne porty na wlot (P), wyjścia (A, B) i wydechy (R, S). Te gwinty są również w standardzie G1/8 lub G1/4, zależnie od modelu płyty.

3. Jednoelementowa konstrukcja

   • Wszystkie wyspy z serii ZMG mają budowę jednoelementową. To znaczy, że płyta nie jest dzielona na moduły skręcane między sobą.

   • Taka forma podnosi sztywność i zmniejsza liczbę miejsc potencjalnego rozszczelnienia.

4. Maksymalne ciśnienie robocze

   • Większość płyt przyłączeniowych ZMG pracuje w zakresie 0–10 bar (lub podobnym), co odpowiada typowym wymaganiom przemysłu.

   • Dokładna wartość maksymalnego ciśnienia może się różnić w zależności od konkretnego modelu. Producent zawsze podaje ją w karcie katalogowej.

   • Przekroczenie dopuszczalnego ciśnienia może skutkować odkształceniem płyty czy wyciekiem.

5. Temperatura pracy

   • Standardowo płyty ZMG wytrzymują temperatury otoczenia od –10°C do +60°C. W praktyce wiele zależy od materiału uszczelek i warunków w danej aplikacji.

   • W wysokich temperaturach (powyżej 60°C) może dojść do szybszego starzenia się uszczelek w zaworach i spadku żywotności całej wyspy. Z kolei w bardzo niskich temperaturach (poniżej –10°C) ryzyko kruszenia się materiału wzrasta, jeśli nie zastosuje się odpornych elastomerów.

6. Przepływ i konfiguracja kanałów

   • Kanały w płycie są tak zaprojektowane, by ograniczać spadki ciśnienia i zapewniać wystarczający przepływ powietrza dla zaworów 3/2 lub 5/2.

   • Producent testuje każdą serię płyt, weryfikując parametry przepływowe i klasę szczelności.

   • Układ 5-drogowy (P, A, B, R, S) zapewnia pełną funkcjonalność przy sterowaniu siłownikami dwustronnego działania, a 3-drogowy (P, A, R) do zaworów prostych 3/2.

7. Wymiary zewnętrzne

   • Płyty 5-dr. G1/4 n-2 czy n-3 są krótsze i lżejsze niż warianty n-15. Im więcej gniazd, tym dłuższa płyta.

   • Dokładne rozstawy i wymiary są opisane w dokumentacji technicznej. Pozwala to zaprojektować maszynę i ustawić płyty w dogodnym miejscu.

   • Projektanci doceniają spójny układ otworów montażowych, co ułatwia przygotowanie paneli i szaf sterowniczych.

8. Gwinty do mocowania

   • Płyty przyłączeniowe zazwyczaj mają dodatkowe otwory montażowe (np. M5, M6) pozwalające stabilnie przytwierdzić blok do konstrukcji maszyny.

   • Producent zaleca stosowanie właściwego momentu dokręcania, by zapobiec odkształceniom płyty lub zerwaniu gwintu.

9. Uszczelnienia i oringi

   • W zestawie z płytą mogą występować oringi do uszczelnienia zaworów montowanych w gniazdach. Ich materiał (NBR, FKM itp.) zależy od warunków eksploatacji.

   • Oringi muszą pasować idealnie do kanałów w płycie. Wszelkie odchyłki mogą prowadzić do nieszczelności lub utrudniać montaż zaworu.

10. Montaż zaworów w orientacji poziomej lub pionowej

• Seria ZMG pozwala na dowolną orientację montażu, o ile zawory działają w dopuszczalnym zakresie temperatur i ciśnień.

• Niektórzy producenci zaworów sugerują pionowy montaż zaworów 5/2, więc warto sprawdzić te zalecenia.

11. Maksymalna liczba cykli przełączeń

• Sama płyta przyłączeniowa nie wpływa na liczbę cykli, bo to zawór decyduje o wytrzymałości mechanizmu. Jednak solidność płyty przekłada się na stabilne umocowanie i mniejszy luz.

• Przy intensywnych cyklach (np. setki przełączeń na minutę) kluczowe jest, by płyta nie odkształcała się i zachowywała właściwe parametry szczelności.

12. Odporność chemiczna

• W standardzie płyty wytwarzane są z anodowanego aluminium lub czasem ze stali (warianty specjalne). Anodowane aluminium wykazuje przyzwoitą odporność na korozję i kontakt z olejami, co czyni je wystarczającym w większości zastosowań.

• W warunkach silnie korozyjnych lub tam, gdzie występują agresywne chemikalia, warto sięgnąć po wersje z powłokami dodatkowo chroniącymi przed reakcjami chemicznymi.

13. Kompatybilność z cewkami

• Dane techniczne płyt nie uwzględniają bezpośrednio cewek, ale serię ZMG zaprojektowano tak, by była spójna z elektromagnesami i cewkami ZMG (np. cewkami 24 V DC, 230 V AC itp.).

• Na płycie zwykle mocujesz wyłącznie korpus zaworu, a cewka znajduje się na wierzchu zaworu. Technicznie jednak musisz mieć pewność, że nic nie koliduje z bliskim sąsiedztwem innych elementów na płycie.

14. Rozstaw portów w wyspach 5-drogowych

• Każde gniazdo 5/2 potrzebuje pięciu kanałów: P (zasilanie), A i B (wyjścia na siłownik), R i S (wydechy).

• Projekt płyty koncentruje zasilanie i wydechy na wspólnych kanałach biegnących wzdłuż bloku, co ułatwia podłączenie sprężonego powietrza z jednej strony i odprowadzenie wydechu z drugiej.

15. Ciężar płyty przy większej liczbie gniazd

• Płyty n-15 mogą być dość długie i cięższe niż małe n-2 czy n-4. Należy więc zaplanować odpowiednią konstrukcję wsporczą, by stabilnie utrzymała wyspę.

• W przypadku wibracji lub ruchomych części linii warto dodatkowo wzmocnić zamocowanie i amortyzację.

16. Kody katalogowe

• Producent stosuje łatwe do rozpoznania oznaczenia typu “Wyspa zaworowa 5-dr. G1/8 n-6” lub “Blok płyt 3-dr. G1/4 n-04”. Wystarczy podać ten kod, by zamówić określony wariant.

• Należy pamiętać, że “n” musi odpowiadać liczbie zaworów, jaką planujemy zainstalować. Lepiej wybrać delikatnie większą płytę, jeśli przewidujemy rozbudowę.

17. Ciśnienie sterowania

• Przy zaworach 3/2 czy 5/2 bywa wymagane minimalne ciśnienie sterowania, zapewniające pełne przełączenie suwaka. Płyta nie wpływa na tę wartość, ale warto upewnić się, że kanały w płycie nie ograniczają przepływu poniżej wymaganego poziomu.

18. Standardy jakości

• CPP PREMA produkuje płyty przyłączeniowe zgodnie z europejskimi normami. Możesz spotkać potwierdzenia w postaci deklaracji CE czy zgodności z DIN/ISO. Dzięki temu masz pewność, że elementy są bezpieczne i niezawodne w typowych zastosowaniach przemysłowych.

19. Przepustowość

• W zależności od średnicy kanałów w płycie (np. G1/8 vs G1/4), przepustowość może się różnić. Większy przekrój zapewnia większy przepływ powietrza, co przekłada się na szybsze reagowanie siłowników.

• Producent z reguły określa wartości przepływów (np. w Nl/min) dla określonego ciśnienia, co pozwala ocenić, czy wyspa sprosta wymaganiom danego procesu.

20. Możliwość zaślepiania wolnych gniazd

• Jeśli kupisz wyspę n-10, ale zamontujesz tylko 8 zaworów, często możesz zaślepić niewykorzystane gniazda. Służą do tego dedykowane zaślepki lub zestawy, które zapobiegają wyciekom z wolnych miejsc.

• Dzięki takiemu rozwiązaniu płyta pozostaje elastyczna i gotowa na dalszą rozbudowę w przyszłości.

21. Testy fabryczne

• Każda płyta przechodzi test szczelności. Producent wtłacza powietrze pod ciśnieniem i sprawdza ewentualne wycieki. Tylko wyroby spełniające surowe kryteria opuszczają linię produkcyjną.

• Takie podejście pozwala uniknąć wad konstrukcyjnych lub błędów obróbki, które mogłyby ujawnić się dopiero w trakcie eksploatacji.

22. Zalecenia dotyczące filtracji powietrza

• Płyty przyłączeniowe ZMG najlepiej działają w instalacjach ze skroplinami, zanieczyszczeniami i cząstkami stałymi oddzielonymi na filtrach. Mniej brudu w kanałach oznacza rzadsze przeglądy i dłuższą żywotność zaworów.

• Zgodnie z typowymi praktykami, producent poleca użycie FRL (Filter, Regulator, Lubricator) w linii, by stabilizować ciśnienie i usunąć wilgoć.

23. Możliwość łączenia bloków

• W niektórych aplikacjach zestawia się kilka bloków n-5, n-6 lub n-8 w szeregu, co tworzy rozbudowaną wyspę “modułowo”. Seria ZMG, choć bazuje na jednoelementowych płytach, pozwala na ich sąsiadowanie.

• Wtedy kluczowe jest przemyślenie dopływu sprężonego powietrza (P) i odprowadzeń wydechu (R, S), aby uniknąć zbyt wielu rozgałęzień i spadków ciśnienia.

24. Klasy odporności ogniowej

• Płyty z tworzywa sztucznego (np. poliamid wzmocniony) mogą spełniać wymogi UL94, co dotyczy palności materiałów. Nie zawsze jest to wymóg w pneumatyce, ale niektóre branże (np. kosmiczna) mogą oczekiwać takich certyfikacji.

25. Wsparcie techniczne

• CPP PREMA udostępnia szczegółowe rysunki 2D/3D i instrukcje montażu. Możesz z nich skorzystać w programach CAD, co przyspiesza proces projektowania i gwarantuje zgodność wymiarową.

Wybór właściwych materiałów odgrywa dużą rolę w trwałości i funkcjonalności płyt przyłączeniowych. W serii ZMG producent zwraca uwagę na wytrzymałość, odporność korozyjną i stabilność wymiarową. Każdy składnik, od korpusu po uszczelnienia, pełni określoną funkcję. Przyjrzyjmy się więc kluczowym elementom konstrukcyjnym, z uwzględnieniem ich właściwości i korzyści dla użytkownika.

1. Korpus z anodowanego aluminium

   • Wielu producentów stawia na anodowane aluminium przy tworzeniu płyt przyłączeniowych. Taki materiał zapewnia dobrą wytrzymałość mechaniczną, a jednocześnie ma niską masę.

   • Proces anodowania wytwarza warstwę tlenku chroniącą przed korozją. Dodatkowo poprawia estetykę powierzchni.

   • Aluminium jest łatwe w obróbce CNC. Można precyzyjnie frezować kanały, wiercić gwinty i uzyskiwać gładkie przeloty.

2. Stal nierdzewna (alternatywne warianty)

   • W niektórych modelach lub specjalnych zamówieniach producent może stosować stal nierdzewną. Ten materiał sprawdza się w sektorach o wysokim ryzyku korozji (np. branża spożywcza, chemiczna).

   • Stal nierdzewna jest cięższa, ale cechuje się ponadprzeciętną odpornością na czynniki chemiczne. Doskonale nadaje się do instalacji narażonych na działanie kwasów czy soli.

   • Obróbka stali wymaga większego nakładu pracy, co często przekłada się na wyższą cenę końcowego produktu.

3. Uszczelki i oringi

   • Płyty przyłączeniowe wykorzystują elastomery (NBR, FKM, EPDM) do zapewnienia szczelnego połączenia z zaworami. Wybór konkretnego tworzywa zależy od temperatury, medium i poziomu odporności chemicznej wymaganego w aplikacji.

   • Oringi w kanale wejściowym i wylotowym chronią przed wyciekami. Producent dobiera twardość i rozmiary tak, aby idealnie pasowały do zagłębień w płycie.

4. Śruby i elementy mocujące

   • W płycie można spotkać śruby (np. stalowe z powłoką ocynkowaną lub nierdzewne). Mają one za zadanie pewnie utrzymać zawory w gniazdach i przytwierdzić blok do konstrukcji maszyny.

   • Stal nierdzewna typu A2 (304) lub A4 (316) gwarantuje odporność na rdzę w wilgotnych środowiskach.

5. Kanały przepływowe

   • Kanały tworzy się podczas frezowania lub wiercenia aluminium (lub stali). Powierzchnie muszą być gładkie, by ograniczać tarcie i zmniejszać turbulencje powietrza.

   • Często stosuje się dodatkowe fazowanie krawędzi. W efekcie montaż oringów w portach jest łatwiejszy.

6. Anodowanie

   • Warstwa anodowa tworzy się poprzez proces elektrolizy. To wytwarza powłokę tlenkową na powierzchni aluminium. Jest twardsza niż samo aluminium. Chroni przed zarysowaniami i ścieraniem.

   • Anodowanie zapewnia też lepsze przyleganie ewentualnych farb czy znakowań laserowych, jeśli producent umieszcza logo lub oznaczenia portów.

7. Powłoki antykorozyjne

   • Oprócz anodowania, w niektórych przypadkach można zastosować niklowanie lub chromowanie. Tworzy się wtedy lśniącą, zabezpieczającą przed korozją warstwę.

   • Taka powłoka sprawdza się, gdy instalacja pracuje w środowisku słonej mgły (np. nadmorskie zakłady) lub przy silnych detergentach.

8. Tworzywa sztuczne w elementach pomocniczych

   • Niektóre bloki ZMG mogą zawierać plastikowe zaślepki lub uchwyty montażowe. Produkuje się je z poliamidu (PA) lub polipropylenu (PP).

   • Takie tworzywa mają dużą odporność na pękanie, a ich masa jest niewielka. Dodatkowo bywają łatwe do czyszczenia.

9. Materiały amortyzujące

   • W rzadkich przypadkach przy płytach n-15, gdzie jest wiele gniazd, producent może sugerować użycie gumowych podkładek antywibracyjnych. Chronią one płyty i zawory przed drganiami maszyny.

   • Podkładki wytwarza się z elastomerów (np. NBR) o określonym stopniu twardości.

10. Sposób łączenia warstw

• Mimo że seria ZMG to jednoelementowe konstrukcje, czasem zdarza się, że płyta składa się z frezowanego korpusu i wprasowanych wkładek. Wkładki mogą być stalowe lub mosiężne, zależnie od rozwiązań.

• Projekt pozostaje jednak monolityczny z perspektywy użytkownika, ponieważ łączenia wykonuje się podczas produkcji, np. poprzez wprasowanie elementów w ściśle kontrolowanej temperaturze.

11. Dobór materiałów a ciśnienie

• Aluminium anodowane w grubości kilkunastu milimetrów radzi sobie z ciśnieniem do 10 bar (i więcej) bez deformacji.

• W strefach wysokiego ciśnienia (np. powyżej 10 bar) wzmocniona stal nierdzewna może być wymagana. W standardzie ZMG najczęściej wystarcza jednak wariant aluminiowy, bo typowe linie pracują w okolicach 6–10 bar.

12. Ekologiczny wpływ

• Aluminium i stal nierdzewna są surowcami nadającymi się do recyklingu. Wytrzymała konstrukcja płyt powoduje rzadsze wymiany i mniejszą ilość odpadów.

• Dłuższa żywotność płyty = mniejszy ślad węglowy w perspektywie długoterminowej.

13. Tolerancje obróbki

• Dla zapewnienia szczelności i dobrego pasowania zaworów, producent utrzymuje wąskie tolerancje wymiarowe (np. do setnych części milimetra).

• Każde gniazdo 5/2 lub 3/2 w płycie musi mieć perfekcyjny rozkład otworów – w przeciwnym razie zawory trudno się montuje, a oringi nie przylegają prawidłowo.

14. Metody testowania materiałów

• W laboratoriach CPP PREMA sprawdza się wytrzymałość próbek na rozciąganie, odporność na korozję (np. komora solna) i ścieranie.

• Przeprowadza się testy ciśnieniowe w warunkach przekraczających nominalne wartości. Pozwala to wychwycić ewentualne wady odlewnicze lub mikropęknięcia.

15. Zgodność z normami

• Materiały korpusów muszą spełniać standardy branżowe, np. ISO, PN lub DIN, zapewniające bezpieczeństwo użytkowania.

• W sektorach wrażliwych (farmacja, spożywka) przydatna jest zgodność z przepisami higienicznymi, np. FDA w przypadku kontaktu z żywnością.

16. Trwałość w warunkach uderzeń i wibracji

• Anodowane aluminium jest na tyle lekkie, że przy wstrząsach nie powoduje nadmiernego obciążenia konstrukcji. Samo zaś jest wytrzymałe na pęknięcia przy umiarkowanych uderzeniach.

• W razie silnych wibracji (maszyny górnicze czy prasy) można rozważyć dodatkowe wzmocnienia i podparcia.

17. Starzenie się materiałów

• Aluminium praktycznie nie traci właściwości mechanicznych z biegiem czasu, o ile powłoka anodowa pozostaje nienaruszona.

• Uszczelki (NBR, FKM, EPDM) mogą się zużywać w dłuższym horyzoncie, zwłaszcza jeśli pracują w wysokiej temperaturze. Wymiana uszczelek przywraca pełną sprawność płyty.

18. Kolor i wykończenie

• Najczęściej spotkasz płyty w naturalnym kolorze anodowanego aluminium (srebrny, matowy). Czasem występują odcienie czerni.

• Warstwa anodowa może być też barwiona, ale to raczej kwestia estetyki i marketingu niż funkcjonalności.

19. Waga i łatwość transportu

• W porównaniu do stali, aluminium anodowane jest znacznie lżejsze, co ułatwia transport i montaż w trudno dostępnych miejscach. Mniejsza masa płyty odciąża konstrukcję maszyny i zmniejsza zużycie energii.

20. Zalety i wady aluminium vs. stal

• Aluminium: lżejsze, tańsze, łatwiejsze w obróbce, wystarczające dla 10 bar i większości aplikacji, podatne na uszkodzenia przy skrajnie wysokich ciśnieniach.

• Stal nierdzewna: cięższa, droższa, lepiej znosi żrące chemikalia i ewentualne wysokie ciśnienia, idealna w ekstremalnych warunkach.

21. Zachowanie w niskich temperaturach

• Aluminium i stal zachowują się stabilnie w temperaturach ujemnych, choć uszczelki gumowe mogą tracić elastyczność. W instalacjach chłodniczych warto użyć oringów dedykowanych do pracy na mrozie.

22. Powłoki antyadhezyjne

• W aplikacjach, gdzie płyną lepkie media (choć w pneumatyce zdarza się to rzadziej), można zastosować powłokę PTFE. Minimalizuje osadzanie się zanieczyszczeń na kanałach.

23. Metody regeneracji

• W przypadku uszkodzenia powierzchni płyty (np. powstanie głębokiego zarysowania w kanale) naprawa bywa trudna. Często ekonomiczniej jest wymienić płytę.

• Jeśli gwint został zerwany, można w pewnych sytuacjach użyć tulejek naprawczych (Helicoil).

24. Wpływ materiałów na przepływ

• Gładka powierzchnia aluminiowa lub stalowa zapewnia niskie opory tarcia. Szorstkie lub źle wykończone kanały mogłyby generować straty ciśnienia.

• Producent dba o odpowiednie polerowanie, aby przepływ powietrza był jak najbardziej swobodny.

25. Recykling i utylizacja

• Zarówno aluminium, jak i stal nierdzewna łatwo poddają się recyklingowi. W dobie dbałości o środowisko to ważny aspekt.

• W razie całkowitego zużycia płyty, można ją oddać do przetwórni metali, gdzie odzyskuje się surowiec. To wpływa pozytywnie na bilans ekologiczny firmy.

Poprawny montaż płyty przyłączeniowej lub wyspy zaworowej ZMG decyduje o szczelności i bezawaryjnej pracy instalacji pneumatycznej. Istnieje kilka kluczowych kroków, które warto przeprowadzić zgodnie z zaleceniami producenta. Poniższa instrukcja montażu pomaga uniknąć błędów i minimalizuje ryzyko awarii w trakcie eksploatacji.

1. Przygotowanie miejsca pracy

   • Wybieraj czyste i dobrze oświetlone otoczenie. Upewnij się, że masz dostęp do wszystkich potrzebnych narzędzi: kluczy płaskich, nasadowych, imbusowych, wkrętaków, a także smarów do uszczelek.

   • Sprawdź, czy płyta przyłączeniowa nie ma uszkodzeń fabrycznych: pęknięć, rys na anodowanej powierzchni czy niewłaściwie wyciętych gwintów.

   • Zadbaj o bezpieczeństwo. Wyłącz zasilanie sprężonym powietrzem i odetnij źródło energii, by uniknąć niespodziewanych ruchów siłowników.

2. Weryfikacja zgodności

   • Upewnij się, że płyta (np. Wyspa zaworowa 5-dr. G1/4 n-6) pasuje do modelu zaworów, jakie zamierzasz zamontować (ZMG G1/4 5/2).

   • Policz gniazda. Jeśli masz 6 zaworów, wybierz wariant n-6 lub n-7 (gdy planujesz przyszłą rozbudowę). Przesadnie duża płyta nie zaszkodzi, ale może zajmować niepotrzebnie miejsce.

   • Sprawdź, czy gwinty i rozmiary portów (G1/8, G1/4) są zgodne z wężami oraz złączkami przygotowanymi do instalacji.

3. Montaż płyty na konstrukcji

   • Zlokalizuj otwory montażowe w płycie. Przyłóż płytę do wcześniej przygotowanego stelaża lub panelu. Upewnij się, że płyta znajduje się w pozycji umożliwiającej wygodne podłączenie zasilania P, wydechów R, S, i portów wyjściowych A, B.

   • Przykręć płytę śrubami (np. M5 lub M6). Dociągaj je stopniowo, unikając wygięć i skręceń. Zaleca się użycie klucza dynamometrycznego, jeśli producent podaje rekomendowany moment (np. 5–8 Nm).

   • Upewnij się, że płyta jest stabilna i nie drga przy lekkim potrząśnięciu.

4. Instalacja zaworów

   • Przygotuj zawory ZMG 5/2 (lub 3/2) wraz z uszczelkami. W zestawie może znajdować się kilka oringów, które należy umieścić w odpowiednich rowkach płyty lub zaworu.

   • Delikatnie nasuń korpus zaworu na dedykowane gniazdo w płycie. Sprawdź, czy porty w zaworze i w płycie się pokrywają (P do P, A do A, B do B, R do R, S do S). Unikniesz w ten sposób pomyłek i nieszczelności.

   • Wkręć lub przykręć zawór zgodnie z instrukcją. Producent zaworu może zalecać konkretne momenty dokręcania (np. 2–3 Nm). Zbyt duża siła może zdeformować oringi, zbyt mała – skutkować drobnymi wyciekami powietrza.

5. Podłączenie pneumatyczne

   • Określ, który port płyty to zasilanie (P). Zwykle jest wspólny dla całej płyty, więc dobrze wybrać złączkę o większej średnicy węża, by nie ograniczać przepływu.

   • Porty wydechowe R, S często można złączyć w jeden większy przewód, jeśli charakter aplikacji na to pozwala. Ułatwia to odprowadzanie powietrza i redukuje hałas (możesz dodać tłumiki wydechu).

   • Podłącz węże do wyjść A i B (przy zaworach 5/2). Te węże idą do siłowników czy innych elementów wykonawczych. Stosuj taśmę teflonową lub uszczelki w gwintach, by zapewnić pełną szczelność.

6. Kontrola szczelności

   • Po zamontowaniu wszystkich zaworów i węży zrób wstępną próbę szczelności. Wpuść niewielkie ciśnienie (np. 1–2 bary) i nasłuchuj ewentualnych syków. Możesz użyć wody z mydłem w sprayu, obserwując pojawianie się baniek w miejscu nieszczelności.

   • Jeśli coś syczy, dokręć delikatnie połączenia gwintowe lub zawory. Uważaj, by nie przesadzić z siłą.

7. Podłączanie sterowania elektrycznego

   • Zawory ZMG 5/2 często steruje się cewkami elektromagnetycznymi. Upewnij się, że masz cewki kompatybilne (np. ZMG cewka 24 V DC 6,5 W).

   • Załóż cewkę na zawór i przykręć jej wtyczkę. Doprowadź zasilanie z szafy sterowniczej. Zachowaj zasady BHP, sprawdzając, by nikt nie uruchomił linii w trakcie Twojej pracy.

8. Uruchomienie właściwe

   • Po wstępnej weryfikacji powoli zwiększ ciśnienie do nominalnej wartości (np. 6 bar). Uruchom sterownik (PLC) i przetestuj cykl pracy siłowników.

   • Monitoruj ciśnienie na manometrach i obserwuj, czy zawory przełączają się płynnie. Sprawdź, czy nie występują drgania lub odgłosy przecieków.

9. Regularne przeglądy

   • Płyty przyłączeniowe ZMG z reguły nie wymagają częstej konserwacji. Mimo to co pewien czas warto sprawdzić, czy śruby mocujące zawory nie poluzowały się.

   • Kontroluj stan oringów w zaworach, szczególnie gdy instalacja pracuje w trybie wielozmianowym. Wymieniaj uszczelki, jeśli pojawią się mikrowycieki.

10. Modernizacja i rozbudowa

• Jeśli wybrałeś płytę n-10, a obecnie masz obsadzone 8 gniazd, możesz dodać kolejne 2 zawory w dowolnym momencie. Zaślepki zdejmuje się szybko, a montaż nowych elementów nie wymaga przebudowy całego układu.

• W razie zmiany układu sterowania wystarczy przepiąć węże lub zamienić zawory na inny model 3/2 lub 5/2 z serii ZMG.

11. Najczęstsze błędy montażowe

• Odwrócenie portów: czasem instalator podłącza zasilanie do portu R lub S, co uniemożliwia poprawne działanie zaworu.

• Zbyt mocne dokręcenie: prowadzi do uszkodzenia gwintów aluminiowych. Lepiej użyć dynamometrycznego klucza i trzymać się zaleceń.

• Brak taśmy uszczelniającej: jeśli używasz złączek stożkowych, musisz zabezpieczyć je np. taśmą teflonową lub innym szczeliwem. Inaczej powstaną nieszczelności.

12. Wskazówki dla bezpieczeństwa

• Przed demontażem zaworu upuść ciśnienie z płyty. W przeciwnym razie powietrze może gwałtownie wydmuchać i zranić operatora.

• Przy instalacjach o wysokiej temperaturze otoczenia trzeba dbać, by oringi nie uległy przegrzaniu.

• Zachowaj porządek w oznaczaniu przewodów, aby uniknąć pomyłek w trakcie przeglądów.

13. Próby ciśnieniowe po montażu

• Rekomenduje się test przy nominalnym ciśnieniu, a następnie przez krótki czas przy ciśnieniu zbliżonym do maksymalnego dopuszczalnego. Upewni Cię to, że płyta i wszystkie połączenia są stabilne.

• Obserwuj manometry, by wykryć spadki ciśnienia w układzie.

14. Kultura pracy i eksploatacja

• Płyty przyłączeniowe ZMG radzą sobie z wieloma cyklami przełączeń. Jednak brudne powietrze z olejem i cząstkami stałymi może zatkać kanały w zaworach. Rozważ użycie filtrów i odwadniaczy.

• Utrzymuj czystość w otoczeniu płyty. Ewentualny pył czy wióry mogą zalegać w trudno dostępnych miejscach, utrudniając serwis.

15. Dopasowanie do siłowników

• Montuj siłowniki zgodnie z przewidzianymi portami A i B. Pomyłka w podłączeniach sprawi, że ruch tłoka będzie odwrotny do zamierzonego.

• Jeśli masz zawory 5/2 w wersji mono- lub bistabilnej, sprawdź, czy sterownik elektryczny i cewki zgadzają się z dokumentacją.

16. Przechowywanie płyt nieużywanych

• Wstrzymaj się z rozpakowaniem, dopóki nie będziesz gotowy do montażu. Aluminium anodowane można przechowywać w suchym magazynie latami, unikając skrajnych temperatur i wilgoci.

• Unikaj kontaktu z ostrymi przedmiotami, bo zarysowania warstwy anodowej mogą sprzyjać korozji w środowisku kwaśnym lub zasadowym.

17. Wymiana oringów

• Po dłuższym czasie eksploatacji oringi się zużywają. Aby je wymienić, wyłącz instalację, wyciągnij zawór z płyty i delikatnie usuń stare uszczelki. Nowe muszą mieć ten sam rozmiar i twardość.

• Możesz użyć niewielkiej ilości smaru silikonowego, aby ułatwić nasunięcie oringów na rowki.

18. Sprawdzanie geometrii

• Jeśli płyta narażona jest na duże obciążenia mechaniczne (np. w intensywnym środowisku, gdzie maszyna wibruje), sprawdzaj okresowo, czy nie wystąpiły odkształcenia lub pęknięcia.

• W przypadku stwierdzenia wyraźnego wyginania lub pęknięć, lepiej wyłączyć instalację i wymienić uszkodzoną część.

19. Oznaczanie gniazd

• Przypisz każdemu zaworowi numer. Umieść naklejki lub grawer, by w razie przestoju obsługa szybko zidentyfikowała, który zawór jest problematyczny.

• Ta praktyka ułatwia też modyfikacje i komunikację w zespole inżynierów.

20. Zabezpieczenie przed nieuprawnioną ingerencją

• W ważnych układach, np. bezpieczeństwa, warto użyć plomb lub zamykanych osłon, by nikt nie zmienił ustawień zaworów bez autoryzacji.

• Można też stosować czujniki położenia, żeby system informatyczny wiedział, czy zawór w gnieździe jest poprawnie zamontowany.

21. Sprawdzenie kierunku przepływu

• Przy zaworach 3/2 i 5/2 istnieje określony kierunek przepływu. Producent zaworu zwykle oznacza strzałką. Upewnij się, że montujesz je zgodnie z tym schematem.

• Błędne odwrócenie zaworu może spowodować nieprawidłowe działanie lub uszkodzenie jego wewnętrznych elementów.

22. Dokumentacja i protokoły

• Po zakończonym montażu wykonaj testy i sporządź notatkę w karcie serwisowej. Zapisz datę, parametry ciśnienia, ewentualne uwagi. To ułatwi planowanie kolejnych przeglądów i szybką diagnozę problemów.

23. Modernizacja linii

• Jeśli potrzebujesz zwiększyć liczbę gniazd, można wymienić płytę n-6 na n-10 lub zestawić dwie płyty obok siebie. Upewnij się, że zasilanie powietrzem ma odpowiedni przepływ i ciśnienie dla dodatkowych zaworów.

24. Szkolenie personelu

• Warto przeszkolić zespół z podstaw montażu i diagnostyki wysp zaworowych ZMG. Wiedza o tym, jak reagować na drobne nieszczelności lub wymieniać zawory, zapobiega długim przestojom.

• Producent często oferuje materiały wideo lub dokumenty PDF, wspierające pracowników serwisu.

Poniższa sekcja zawiera odpowiedzi na często pojawiające się wątpliwości związane z Płytami przyłączeniowymi ZMG. Zebraliśmy pytania, które pomogą wyjaśnić kwestie montażu, konserwacji i rozbudowy linii pneumatycznych, a także kwestie kompatybilności z zaworami 3/2 i 5/2.

1. Czy płyty przyłączeniowe ZMG są kompatybilne wyłącznie z zaworami ZMG?
   Seria ZMG została stworzona z myślą o zaworach od CPP PREMA, ale w praktyce może współpracować z zaworami 3/2 i 5/2 innych producentów, jeśli wymiary i rozmieszczenie portów są takie same. Zanim kupisz płytę, zweryfikuj parametry swojego zaworu.

2. Na czym polega różnica między wyspą zaworową a blokiem płyt przyłączeniowych?
   W nomenklaturze ZMG, “wyspa zaworowa” odnosi się głównie do modeli 5-dr. (5/2), a “blok płyt przyłączeniowych” do wariantów 3-dr. (3/2). Istnieją podobieństwa w konstrukcji, lecz układ kanałów jest inny (5 vs. 3 drogi).

3. Czy wyspa 5-dr. G1/4 n-2 różni się od n-15 czymś poza wielkością?
   Głównie liczbą gniazd. n-2 umożliwia zamontowanie 2 zaworów 5/2, a n-15 nawet 15 zaworów. Długość i masa płyty rosną wraz z liczbą gniazd. Reszta cech (materiały, średnica gwintów) pozostaje taka sama.

4. Jaką rolę odgrywa “n” w nazewnictwie?
   “n” symbolizuje maksymalną liczbę miejsc na zawory w danym modelu płyty. Przykład: “Wyspa zaworowa 5-dr. G1/8 n-4” to płyta dla 4 zaworów 5/2 w standardzie G1/8.

5. Czy można zamontować zawór 5/2 w płycie przeznaczonej dla 3/2?
   Nie. Płyta 3-dr. ma inny układ kanałów, który nie obsługuje pięciu portów zaworu 5/2. Musisz wybrać właściwy typ płyty.

6. Czy płyta n-15 jest bardzo długa i nieporęczna w montażu?
   Jest dłuższa, ale dla dużych układów (15 zaworów) i tak bardziej praktyczna niż 3–4 mniejsze płyty połączone między sobą. Dokładne wymiary znajdziesz w dokumentacji.

7. Jakie ciśnienie wytrzymują płyty ZMG?
   Zwykle do 10 bar. Sprawdź kartę katalogową dla swojego modelu. ZMG w wersji standardowej radzi sobie z typowymi wartościami przemysłowymi (6–8 bar).

8. Czy można łączyć kilka płyt obok siebie w jednej linii?
   Tak, często firmy ustawiają płyty z różną liczbą gniazd w szeregu. Ważne, aby zapewnić odpowiedni dopływ powietrza i nie doprowadzać do powstania wąskich gardeł w przepływie.

9. Czy płyty przyłączeniowe ZMG nadają się do pracy z innymi mediami niż powietrze?
   Ich konstrukcja głównie projektuje się pod sprężone powietrze. W niektórych warunkach można sterować neutralnymi gazami lub suchą próżnią, jeśli zawory i uszczelnienia są do tego dopuszczone. Przy mediach płynnych (np. woda, olej) warto skonsultować się z producentem.

10. Czy do montażu wystarczy zwykły klucz płaski?
    Najczęściej tak. Jednak klucz dynamometryczny bywa zalecany, bo zapobiega nadmiernemu dokręcaniu. W instalacjach o dużej liczbie zaworów lepiej być precyzyjnym i trzymać się wartości momentu.

11. Mam wyspę 5-dr. n-8, chcę użyć tylko 6 zaworów. Co z pozostałymi gniazdami?
    Możesz je zaślepić. Producent oferuje zestawy zaślepek. Dzięki temu niewykorzystane kanały nie przepuszczają powietrza. W przyszłości można z łatwością dołożyć zawory.

12. Jakie są objawy nieszczelności w płycie przyłączeniowej?
    Najczęściej słyszysz delikatny syk przy portach lub łączeniu zaworów. Ciśnienie w systemie spada, a kompresor częściej się uruchamia. Stosuje się test wody z mydłem albo nasłuch, by wykryć problem.

13. Wymieniałem oringi i mam problem z włożeniem zaworu do gniazda. Co robić?
    Zastosuj odrobinę smaru silikonowego lub przeznaczonego do uszczelek. Zwróć uwagę, by oring dobrze leżał w rowku, a nie wystawał. Zbyt duża siła wciskania może uszkodzić uszczelkę.

14. Czy można zamontować zawór 5/2 w odwrotnym kierunku?
    Teoretycznie tak, ale większość zaworów 5/2 ma oznaczony kierunek (P do zasilania). Montaż odwrotny bywa ryzykowny, bo wewnętrzna konstrukcja suwaka może działać wadliwie. Zawsze sprawdź dokumentację zaworu.

15. Mam wątpliwość, czy płyta G1/8 wytrzyma duży przepływ. Co zalecacie?
    Jeśli przepływ jest spory (np. duże siłowniki), warto użyć wariantu G1/4, bo jego kanały mają większy przekrój. Zbyt małe kanały = dławienie przepływu.

16. Czy płyta ZMG G1/8 n-12 może pracować przy 5 barach w środowisku o temp. 70°C?
    Standardowo do 60°C. Przekroczenie może przyspieszyć starzenie uszczelek i anodowanego powłoki. Sugerujemy sprawdzić alternatywy z bardziej odpornymi uszczelkami lub obniżyć temperaturę otoczenia.

17. Czy można stosować złączki stożkowe w portach płyty?
    Tak, ale pamiętaj o użyciu taśmy teflonowej czy innego uszczelniacza. W gwintach prostych G1/8 – G1/4 stosuje się również oringi na płaskim doszczelnieniu. Wybór zależy od preferencji projektanta.

18. Jak chronić płyty przed korozją w środowisku chemicznym?
    Najlepiej wybrać wersję z powłoką anodowaną, ewentualnie wykonaną ze stali nierdzewnej (jeśli producent taką oferuje). Utrzymuj też czystość, nie pozwalaj na osadzanie się agresywnych oparów.

19. Czy płyta jest dostarczana z zaworami?
    Z reguły nie. Kupujesz samą płytę przyłączeniową. Zawory dobierasz osobno, zależnie od potrzeb (3/2, 5/2, cewki, wtyczki).

20. Czy mogę podłączyć kilka płyt do jednego zasilania P?
    Tak, jeśli przepływ i ciśnienie powietrza są wystarczające. Upewnij się, że przewód doprowadzający powietrze ma odpowiednią średnicę, by uniknąć dużych spadków ciśnienia.

21. Jak często wymieniać oringi w gniazdach płyty?
    Zależy to od intensywności pracy i temperatury. Przy normalnych warunkach oringi wytrzymują kilka lat. W razie wykrycia nieszczelności, wymiana jest prosta i szybka.

22. Czy płyta G1/4 n-10 zużywa się mechanicznie?
    Sam korpus aluminium jest trwały i się nie zużywa przy normalnych ciśnieniach. Najbardziej eksploatujesz oringi. Korpus płyty może ulec uszkodzeniu, jeśli dojdzie do kolizji mechanicznej lub przekroczenia ciśnienia.

23. Czy można zainstalować w płycie miernik ciśnienia?
    Tak, producenci często przewidują wolne porty do wkręcenia manometru. Możesz też wkręcić trójnik i podłączyć manometr do zasilania płyty.

24. Jak odróżnić płyty 3/2 od 5/2?
    Liczba kanałów i portów jest inna. W 3-drogowej (3/2) płycie znajdziesz P, A, R, a w 5-drogowej (5/2) płycie: P, A, B, R, S. Zazwyczaj nazwa też to jasno określa (5-dr. vs. 3-dr.).
