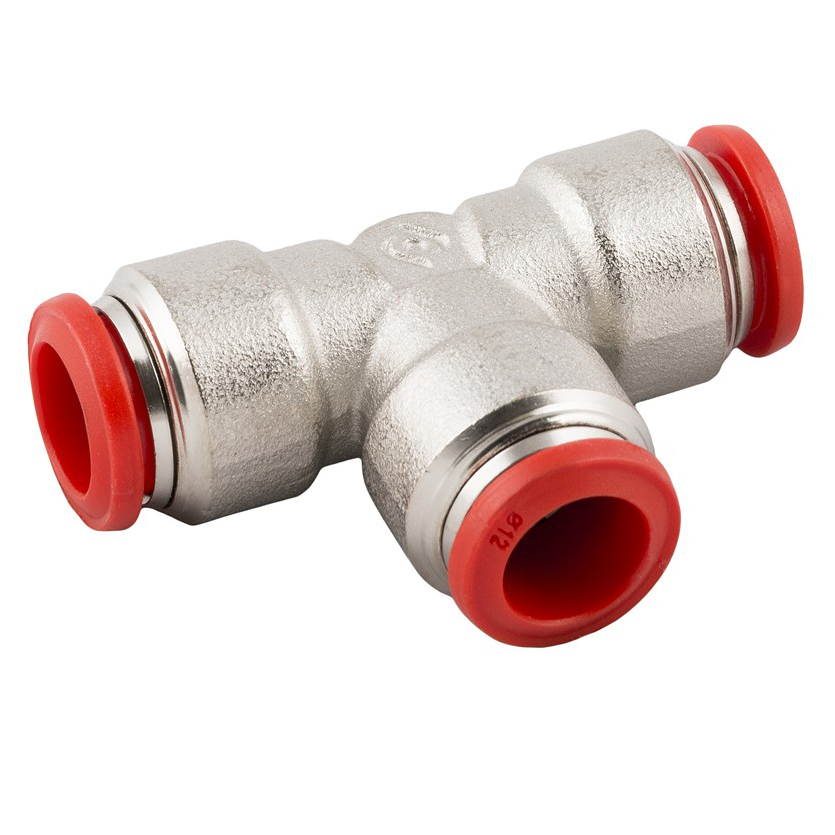

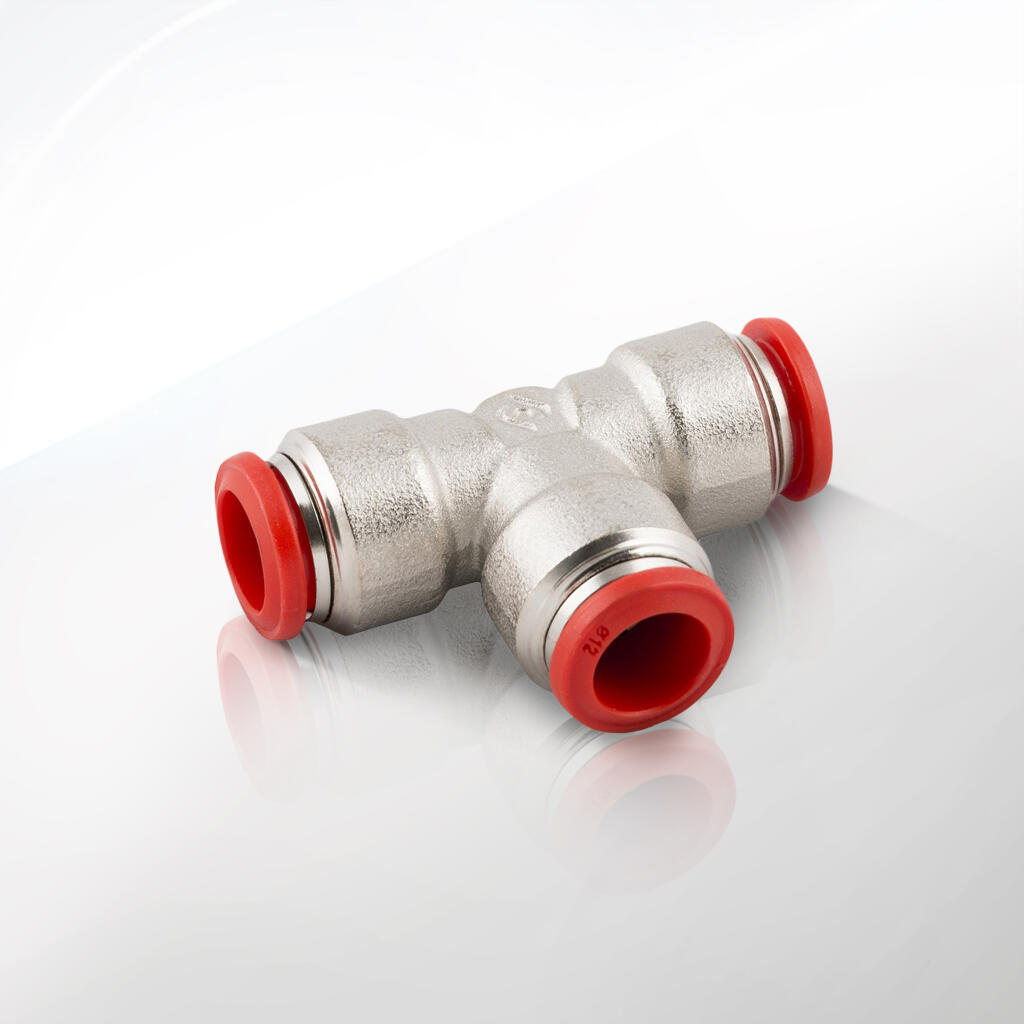

Trójniki typu T wtykowe typ 80.0050.11

Trójnik wtykowy typu T z Serii 50000 to niezwykle uniwersalny i ceniony element w branży pneumatyki, hydrauliki niskociśnieniowej i szeroko rozumianych instalacji przemysłowych, szczególnie tam, gdzie liczy się szybkie i niezawodne łączenie przewodów. Marka CPP PREMA jest rozpoznawalna na rynku za wysoką jakość swoich wyrobów, a zarazem za innowacyjne rozwiązania projektowe poprawiające komfort i efektywność pracy. W tej serii (50000) trójniki typu T wykonane zostały z mosiądzu niklowanego, co zapewnia im jednocześnie trwałość, odporność korozyjną oraz estetyczny wygląd.

Ze względu na intensywny rozwój branży automatyki przemysłowej, robotyki oraz maszyn, złączki wtykowe – w tym omawiane trójniki T – stały się podstawowym elementem szybkiego montażu w instalacjach sprężonego powietrza lub innych nieagresywnych gazów. Konstrukcja w formie litery „T” ułatwia rozgałęzianie i dzielenie strumienia powietrza (bądź innego medium) na dwa lub więcej odgałęzień. Produkt ten jest szczególnie doceniany za właściwości uszczelniające, płynny przepływ, brak wycieków oraz za łatwość demontażu i ponownej instalacji.

Wspomniane trójniki wtykowe T występują w rozmiarach dopasowanych do popularnych średnic przewodów, tj. fi 4 mm, fi 6 mm, fi 8 mm, fi 10 mm oraz fi 12 mm. Tak szeroki wybór zapewnia kompatybilność z większością typowych układów i przewodów stosowanych w przemyśle. Każdy z tych produktów to element stworzony z myślą o wieloletnim działaniu w warunkach produkcyjnych, serwisowych czy warsztatowych. Mosiądz niklowany nie tylko zapewnia odporność na utlenianie, ale także zmniejsza ryzyko uszkodzeń mechanicznych w czasie eksploatacji.

Dodatkowym atutem jest renoma firmy CPP PREMA, która od lat specjalizuje się w dostarczaniu łączników, akcesoriów i przewodów pneumatycznych. Marka stawia na stałą kontrolę jakości w trakcie produkcji, rygorystyczne testy wytrzymałości oraz precyzję wykonania. Dzięki temu użytkownik końcowy – niezależnie od tego, czy prowadzi warsztat mechaniczny, czy duże przedsiębiorstwo produkcyjne – może mieć pewność, że każdy trójnik wtykowy T z serii 50000 będzie sprawdzał się bez zarzutu.

Co wyróżnia trójniki wtykowe typu T CPP PREMA? Przede wszystkim prostota instalacji. Wystarczy właściwie dociąć przewód (prostopadle do jego osi), oczyścić końcówkę, a następnie wcisnąć ją w otwór złączki aż do oporu. Szczelność zapewnia specjalnie zaprojektowana uszczelka wargowa z tworzywa NBR, a pewne utrzymanie przewodu gwarantuje konstrukcja sprężystych pierścieni ze stali nierdzewnej. Rozłączenie systemu jest równie proste – wystarczy wcisnąć pierścień z tworzywa na obwodzie gniazda i swobodnie wysunąć przewód.

Ponadto, dzięki mosiądzowi niklowanemu, cała konstrukcja jest stosunkowo lekka, co sprzyja zastosowaniom w mobilnych i kompaktowych układach pneumatycznych. Niklowana powłoka zapewnia dodatkową ochronę przed rdzą i uszkodzeniami powierzchni. Ta gładka i odporna na zarysowania powłoka utrudnia osadzanie się zanieczyszczeń, co bywa szczególnie ważne w systemach, w których wymagana jest czystość i higiena (np. w przemyśle spożywczym czy farmaceutycznym).

Trójnik wtykowy typu T, jak sama nazwa wskazuje, dzieli strumień medium na dwie drogi równolegle. To idealne rozwiązanie tam, gdzie jedna magistrala zasilająca musi zostać rozgałęziona na dwa oddzielne przewody, kierujące sprężone powietrze do różnych urządzeń, siłowników lub narzędzi pneumatycznych. Dzięki temu można znacząco uprościć infrastrukturę i zmniejszyć liczbę złączek w instalacji.

CPP PREMA dba o to, aby wszystkie produkty w serii zachowywały jednorodność wykonania i spełniały określone normy branżowe. W praktyce oznacza to, że niezależnie od wybranego rozmiaru fi 4 mm, fi 6 mm, fi 8 mm, fi 10 mm czy fi 12 mm, każdy trójnik posiada takie same walory użytkowe: tę samą zasadę działania, analogiczną wytrzymałość i identyczny, wysoki poziom bezpieczeństwa w eksploatacji. Jedyną różnicą pozostaje kompatybilność z określoną średnicą przewodu.

Warto przy tym zwrócić uwagę na rosnące zainteresowanie trójnikami wtykowymi w różnorodnych gałęziach przemysłu. Automatyzacja i mechanizacja procesów produkcyjnych sprawiają, że elementy te muszą być nie tylko niezawodne, ale i łatwe w utrzymaniu. Wszelkie przestoje generują koszty, dlatego szybki montaż i demontaż stają się kluczowe. Trójniki wtykowe typu T z Serii 50000 doskonale spełniają oba te kryteria.

Dla zapewnienia jeszcze większego bezpieczeństwa użytkownika, każdy komponent przechodzi kontrolę jakości, sprawdzając m.in. szczelność oraz odporność na ciśnienie do 15 bar. Tak wysoka granica ciśnienia roboczego sprawia, że produkt nadaje się do większości instalacji pneumatycznych, zarówno tych w sektorze małych warsztatów, jak i większych zakładów przemysłowych. Ponadto, rekomendowany zakres temperatur pracy to od -18°C do +70°C, co pozwala na stosowanie trójników w szerokim spektrum warunków otoczenia.

Wybierając trójnik wtykowy typu T marki CPP PREMA (Seria 50000), użytkownik stawia na kompleksowe rozwiązanie: nie tylko precyzyjnie wykonane elementy z trwałej bazy materiałowej, ale też wieloletnie doświadczenie producenta w obszarze pneumatyki przemysłowej. Jest to inwestycja w złączki pewne, odporne na uszkodzenia oraz przyjazne w obsłudze. Dzięki uniwersalnemu charakterowi i szerokiej gamie rozmiarów, te trójniki odnajdują się w niemal każdej aplikacji, w której wymagane jest stabilne rozgałęzienie medium.

Zastosowanie trójników wtykowych typu T w instalacjach pneumatycznych jest niezwykle szerokie i wynika z ich wszechstronnej natury oraz łatwości, z jaką można je dopasować do różnych konfiguracji układów. Przede wszystkim należy podkreślić, że sprężone powietrze w przemyśle pełni funkcję medium zasilającego różnego rodzaju siłowniki, narzędzia pneumatyczne, systemy transportu i wiele innych urządzeń. W większości takich aplikacji konieczne jest rozdzielenie strumienia powietrza na kilka torów, a trójnik typu T jest wówczas idealnym rozwiązaniem.

1. Przemysł automotive – W fabrykach samochodów i warsztatach motoryzacyjnych trójniki wtykowe służą do łączenia przewodów, za pomocą których uruchamia się narzędzia do lakierowania, wkrętarki pneumatyczne czy podnośniki. Dzięki zastosowaniu jednego przewodu zasilającego, można rozdzielić go na dwa mniejsze, które doprowadzą powietrze do dwóch niezależnych punktów pracy.

2. Linie montażowe i produkcyjne – W szeroko pojętej automatyce przemysłowej, gdzie maszyny wykonują często powtarzalne procesy, konieczne jest szybkie i niezawodne łączenie przewodów. Trójnik wtykowy typu T umożliwia równomierne zasilanie kilku podzespołów w obrębie jednej stacji roboczej. Montaż jest prosty i nie wymaga specjalistycznych narzędzi. Dzięki temu możliwa jest szybka modernizacja lub rozbudowa linii produkcyjnej bez nadmiernych przestojów.

3. Branża spożywcza i farmaceutyczna – Choć w tych sektorach obowiązują często bardzo restrykcyjne normy higieny, trójniki mosiężne z powłoką niklowaną są łatwe w czyszczeniu i odporne na korozję. W systemach pakowania czy dozowania, sprężone powietrze musi być rozgałęziane wielokrotnie, aby zasilić różne moduły. Trójnik typu T bardzo dobrze spełnia te zadania i jest ceniony za trwałość nawet w warunkach częstego kontaktu z wilgocią.

4. Warsztaty i serwisy – W miejscach, gdzie liczy się szybka modyfikacja układu pneumatycznego (np. w warsztatach wulkanizacyjnych czy serwisach maszyn), trójnik wtykowy typu T jest wyborem wręcz naturalnym. Mechanicy czy serwisanci mogą błyskawicznie dodać odgałęzienie na istniejącej linii sprężonego powietrza, bez potrzeby stosowania wielu dodatkowych elementów. Montaż ogranicza się do docięcia i wciśnięcia przewodu.

5. Systemy chłodzenia i przewietrzania – Niektóre aplikacje przemysłowe wymagają rozdziału strumienia powietrza na kilka kanałów chłodzących. Trójnik typu T pozwala w prosty sposób kierować powietrze do różnych sekcji urządzenia, co poprawia efektywność chłodzenia i rozkłada równomiernie temperaturę w systemie.

6. Zastosowania laboratoryjne i małoskalowe – Istnieją laboratoria czy półprzemysłowe linie testowe, w których potrzeba częstej zmiany konfiguracji przewodów. Trójniki wtykowe typu T są tutaj szczególnie cenne. Ułatwiają one szybkie przełączanie, hermetyczne łączenie i gwarantują pewność połączenia. Dzięki nim można elastycznie dopasować układ do zmieniających się potrzeb testowych.

7. Rolnictwo i ogrodnictwo – W systemach nawadniających czy sterujących dopływ nawozów płynnych, trójnik wtykowy typu T – w zależności od wymaganego ciśnienia – może pełnić rolę wygodnego łącznika dystrybuującego strumień cieczy lub powietrza w układach sterowanych pneumatycznie. Ponieważ mosiądz niklowany jest odporny na różnorodne czynniki zewnętrzne, takie rozwiązanie sprawdza się również w warunkach polowych, o ile medium nie jest chemicznie agresywne.

8. Aplikacje hobbystyczne i DIY – Pomimo że głównym przeznaczeniem trójników CPP PREMA jest zastosowanie przemysłowe, coraz więcej osób indywidualnych docenia wygodę i szybkość montażu w swoich domowych warsztatach lub przy projektach z wykorzystaniem sprężonego powietrza. Możliwe jest np. zbudowanie amatorskiej instalacji zasilającej aerografy, narzędzia czy niewielkie siłowniki.

We wszystkich tych obszarach wspólnym mianownikiem jest konieczność podzielenia jednego źródła powietrza (lub innego gazu) na co najmniej dwie linie zasilające. Trójnik typu T spełnia to zadanie dzięki prostej i skutecznej konstrukcji. Dodatkowo, w przypadku rozbudowy istniejącej instalacji, takie rozwiązanie jest ekonomiczniejsze: często nie trzeba kupować nowych kompresorów o większej wydajności, wystarczy rozsądnie rozdzielić dotychczasowy dopływ, jeśli parametry ciśnienia i przepływu na to pozwalają.

Z punktu widzenia utrzymania ruchu i serwisu, trójniki wtykowe typu T gwarantują krótkie czasy napraw. W sytuacji awarii odcinka instalacji, wystarczy wymienić przewód lub sam trójnik, co nie zajmuje więcej niż kilka chwil. W porównaniu z rozwiązaniami śrubunkowymi bądź klejonymi, nie ma konieczności stosowania narzędzi hydraulicznych, taśm teflonowych czy uszczelniaczy gwintów. Wystarczy wcisnąć lub wyciągnąć przewód po uprzednim dociśnięciu pierścienia blokującego.

Warto też zwrócić uwagę, że w przypadku trójników wtykowych T z Serii 50000 mamy pewność, iż każdy egzemplarz przeszedł kontrolę szczelności i jakości. Dzięki temu na etapie projektowania instalacji nie trzeba się martwić o nadmierne nieszczelności bądź rozszczelnienia spowodowane wadami fabrycznymi.

Kolejnym aspektem wartym uwagi jest kompatybilność z różnymi rodzajami przewodów z tworzyw sztucznych. Wiele instalacji wykorzystuje przewody poliuretanowe, polietylenowe czy poliamidowe. Trójniki wtykowe CPP PREMA umożliwiają bezproblemowe łączenie takich węży, pod warunkiem, że ich średnica zewnętrzna jest zgodna z parametrem fi złączki (np. 4 mm, 6 mm, 8 mm, 10 mm, 12 mm). W praktyce oznacza to, że niezależnie od tego, czy w zakładzie stosuje się przewody PU czy PA, można skorzystać z tej samej serii trójników, co standaryzuje i upraszcza procesy logistyczne.

Aby w pełni zrozumieć potencjał i możliwości trójników wtykowych typu T, kluczowe jest przedstawienie szczegółowych danych technicznych, które decydują o tym, gdzie i w jaki sposób można je stosować. Poniższe parametry zostały opracowane w oparciu o specyfikacje CPP PREMA oraz powszechnie stosowane normy branżowe:

1. Zakres ciśnienia roboczego:

   • Maksymalne zalecane ciśnienie pracy: 15 bar.

   • Pozwala to na efektywne wykorzystanie trójników w większości standardowych systemów pneumatycznych. Ciśnienie 15 bar zapewnia bezpieczny margines, nawet jeśli na niektórych etapach procesu zachodzą chwilowe skoki ciśnienia.

2. Temperatura pracy:

   • Zakres od -18°C do +70°C.

   • Dolna granica umożliwia pracę w chłodniach bądź przy zastosowaniach zewnętrznych w klimacie umiarkowanym. Górna granica jest dostosowana do większości aplikacji przemysłowych, choć oczywiście w przypadku pracy w skrajnych temperaturach (powyżej 70°C) należy rozważyć specjalistyczne rozwiązania.

3. Średnice nominalne:

   • Dostępne warianty dla przewodów o średnicach zewnętrznych: 4 mm, 6 mm, 8 mm, 10 mm, 12 mm.

   • Wybór konkretnej średnicy uzależniony jest od zapotrzebowania na przepływ powietrza (im większy przepływ, tym większa średnica przewodu).

4. Materiał korpusu:

   • Mosiądz niklowany (OT58 UNI 5705).

   • Tego typu stop miedzi z cynkiem cechuje się wysoką odpornością mechaniczną, a powłoka niklowana dodatkowo chroni przed korozją oraz uszkodzeniami powierzchni. Zapewnia to również gładką strukturę, co ogranicza tarcie i sprzyja płynnemu przepływowi medium.

5. Elementy wewnętrzne:

   • Uszczelki wykonane z NBR (70 Shore).

   • Pierścień sprężysty ze stali nierdzewnej.

   • Pierścień z tworzywa sztucznego (zwykle POM lub inny wytrzymały polimer) do zwalniania przewodu.

   • Te części odpowiadają za kluczowe funkcje trójnika: szczelność oraz sprawny montaż/demontaż.

6. Sposób łączenia z przewodem:

   • Technologia „push-in”, czyli „wciśnij i gotowe”.

   • Wystarczy prostopadle przycięty przewód wsunąć w złączkę do wyczuwalnego oporu. Mechanizm sprężynowy i uszczelka wargowa zapewniają natychmiastowe, szczelne zamocowanie.

7. Odporność na media:

   • Standardowo zalecane jest stosowanie ze sprężonym powietrzem lub gazami nieagresywnymi.

   • Dopuszczalne także zastosowanie w układach podciśnieniowych (vacuum).

   • W szczególnych przypadkach (jeśli medium nie oddziałuje agresywnie chemicznie na mosiądz czy uszczelki NBR) można wykorzystywać trójniki do innych gazów lub cieczy.

8. Konstrukcja typu T:

   • Układ dwóch wyjść na boki i jednego wlotu (lub odwrotnie, zależnie od potrzeb).

   • Kanały przelotowe zapewniają minimalne straty ciśnienia i zachowanie odpowiedniego przepływu.

9. Wymiary fizyczne:

   • Długość całkowita i średnice zewnętrzne dostosowane do kompaktowych instalacji.

   • Rozmiary poszczególnych modeli różnią się w zależności od fi przewodu (np. dla fi 4 mm cały trójnik jest mniejszy i lżejszy niż dla fi 12 mm).

10. Montaż:

    • Po wsunięciu przewodu, złącze blokuje się dzięki pierścieniowi sprężystemu.

    • Demontaż następuje po wciśnięciu pierścienia z tworzywa w kierunku korpusu i równoczesnym wyciągnięciu przewodu.

11. Normy i certyfikaty:

    • Choć producent nie zawsze informuje o konkretnych certyfikatach w standardowych katalogach, typowo trójniki mosiężne objęte są wewnętrznymi normami jakościowymi.

    • Zaleca się zapytanie o certyfikaty (np. ISO 9001) potwierdzające zarządzanie jakością w przedsiębiorstwie CPP PREMA.

12. Wytrzymałość mechaniczna:

    • Zaletą mosiądzu niklowanego jest odporność na zarysowania i uderzenia.

    • Dlatego trójniki znoszą dobrze wibracje, jakie mogą występować w maszynach i liniach produkcyjnych.

13. Elastyczność zastosowania:

    • Różnorodność średnic i kształt T sprawiają, że można je stosować jako elementy łączące w wielogałęziowych układach dystrybucji powietrza.

    • Możliwa jest kombinacja z innymi złączkami z Serii 50000 (np. kolankami wtykowymi, złączkami redukcyjnymi itp.).

Zrozumienie materiałów, z jakich wykonane są trójniki wtykowe typu T, pozwala trafniej ocenić ich przydatność w określonych warunkach roboczych. W przypadku Serii 50000 firmy CPP PREMA, poszczególne elementy zostały dobrane tak, aby zapewnić maksymalną wytrzymałość, szczelność oraz wygodę użytkowania.

1. Mosiądz (korpus główny):

   • Mosiądz, a dokładnie OT58 (lub zbliżony stop o podobnych właściwościach), jest głównym składnikiem konstrukcji trójnika.

   • Odznacza się dobrą obrabialnością, co pozwala uzyskać precyzyjne gwinty, gładkie powierzchnie i odpowiednie kanały przepływu.

   • Ten stop miedzi z cynkiem jest wysoce odporny na rozciąganie i ściskanie, co ważne w instalacjach o wysokim ciśnieniu, a także na typowe uszkodzenia mechaniczne, takie jak uderzenia czy wstrząsy.

2. Niklowana powłoka:

   • Powierzchnia mosiądzu pokrywana jest warstwą niklu.

   • Nikiel zabezpiecza metal przed korozją, co szczególnie istotne w warunkach dużej wilgotności lub przy dłuższym kontakcie z wodą (choć pamiętajmy, że trójniki projektowane są głównie pod sprężone powietrze).

   • Gładka, błyszcząca powierzchnia to mniejsze ryzyko osadzania się zanieczyszczeń i łatwość czyszczenia.

   • Powłoka niklowa podnosi również walory estetyczne – trójnik wygląda profesjonalnie i elegancko, co niekiedy ma znaczenie w widocznych elementach instalacji.

3. Pierścienie sprężyste (stal nierdzewna):

   • Kluczowym elementem zapewniającym utrzymanie przewodu w korpusie jest pierścień sprężysty, który zaciska się na zewnętrznej powierzchni wprowadzonego węża.

   • Wykorzystanie stali nierdzewnej eliminuje ryzyko korozji tych newralgicznych części, a także zapewnia sprężystość wymaganą do wielokrotnego montażu i demontażu bez utraty siły docisku.

4. Uszczelki (NBR):

   • Za szczelność trójnika odpowiada pierścień wargowy z syntetycznego kauczuku – najczęściej NBR o twardości 70 Shore.

   • Materiał ten cechuje się odpornością na oleje i tłuszcze, które często występują w instalacjach pneumatycznych (np. mgła olejowa dodawana do powietrza dla smarowania siłowników).

   • Dzięki temu złączka nie traci swoich właściwości w zetknięciu z substancjami smarującymi.

5. Pierścień z tworzywa sztucznego (kołnierz zwalniający):

   • Aby umożliwić szybki i wygodny demontaż przewodu, w trójniku zastosowano kołnierz zwalniający wykonany z wytrzymałego tworzywa sztucznego (np. POM – polioksymetylenu).

   • Tworzywo to ma niski współczynnik tarcia, a jednocześnie jest odporne na ścieranie i pękanie, co jest kluczowe podczas częstych cykli łączenia i rozłączania przewodów.

6. Kleje i uszczelniacze (opcjonalnie):

   • W standardowej wersji, trójniki wtykowe typu T nie wymagają żadnych dodatkowych substancji uszczelniających do połączenia z przewodem, gdyż „push-in” działa mechanicznie.

   • Jeśli jednak w systemie występują niestandardowe warunki (np. skrajne temperatury czy agresywne chemikalia), można zastosować dodatkową formę zabezpieczenia.

   • Ważne jest, by sprawdzić kompatybilność z materiałami korpusu i uszczelek.

7. Odpowiedzialność za środowisko:

   • Wiele zakładów produkcyjnych dąży do stosowania materiałów, które da się poddać recyklingowi lub utylizacji w sposób przyjazny środowisku. Mosiądz jest podatny na recykling, podobnie jak stal nierdzewna.

   • Wprawdzie powłoka niklowa może wymagać specjalistycznych metod przetwarzania, jednak dla wielu branż kluczowym czynnikiem pozostaje trwałość produktu i ograniczenie konieczności częstej wymiany.

8. Porównanie z innymi materiałami:

   • Istnieją trójniki wtykowe z tworzyw sztucznych (np. z polipropylenu czy poliamidu). Choć są lekkie i tańsze, często mają niższą wytrzymałość na ciśnienie i większą podatność na uszkodzenia mechaniczne.

   • Trójniki wykonane w całości ze stali nierdzewnej cechują się najwyższą odpornością na korozję, lecz są droższe i cięższe.

   • Mosiądz niklowany stanowi optymalny kompromis między wytrzymałością, odpornością na warunki zewnętrzne i rozsądną ceną.

9. Konsekwencje złego doboru materiałów:

   • Jeśli ktoś zdecydowałby się na trójnik niewłaściwie dobrany materiałowo (np. zwykły mosiądz bez niklowania w środowisku wilgotnym lub chemicznie agresywnym), istnieje ryzyko przyspieszonej korozji, nieszczelności i awarii instalacji.

   • Dlatego tak istotne jest, by postawić na sprawdzone produkty, w których właściwie dobrano wszystkie elementy konstrukcyjne.

10. Proces produkcyjny:

• Choć szczegóły procesu produkcji zwykle stanowią tajemnicę przedsiębiorstwa, można przypuszczać, że każda partia trójników przechodzi kontrolę jakości, obejmującą sprawdzenie wymiarów, gwintów oraz szczelności.

• Dodatkowo, warstwa niklu nakładana jest w kąpielach galwanicznych, co zapewnia jej równomierną grubość i odpowiednią przyczepność do mosiądzu.

Prawidłowy montaż trójnika wtykowego typu T jest kluczowy dla zapewnienia bezawaryjnej pracy całej instalacji pneumatycznej. Proces ten nie jest skomplikowany, jednak zaleca się przestrzeganie określonych kroków i zasad, aby połączenie było maksymalnie szczelne, stabilne i trwałe.

Krok 1: Przygotowanie narzędzi i stanowiska

1. Upewnij się, że masz dostęp do noża lub obcinaka przeznaczonego do przewodów pneumatycznych z tworzyw sztucznych. Najlepiej sprawdzają się specjalistyczne obcinaki, które gwarantują czyste i prostopadłe cięcie.

2. Miejsce montażu powinno być wolne od zanieczyszczeń, pyłów czy substancji mogących utrudnić uszczelnienie. Zaleca się przeprowadzać montaż w warunkach czystych, najlepiej w temperaturze pokojowej.

Krok 2: Pomiar i przycięcie przewodów

1. Zmierz długość przewodu, która będzie potrzebna do połączenia wszystkich elementów instalacji.

2. Przytnij przewody na wymaganą długość, dbając o to, by krawędź cięcia była równa i prostopadła do osi węża. Jakiekolwiek skośne przycięcie może skutkować nieszczelnościami.

3. Starannie usuń wszelkie zadziory czy zagięcia z końca przewodu, tak by nie uszkodziły uszczelki w trójniku.

Krok 3: Włożenie przewodu w złączkę

1. Upewnij się, że rozmiar trójnika (fi 4, fi 6, fi 8, fi 10, fi 12) odpowiada rozmiarowi zewnętrznemu przewodu.

2. Chwyć korpus trójnika i umieść przewód w otworze wlotowym. Delikatnie, ale stanowczo wciśnij go do momentu wyczucia oporu. Usłyszysz lub poczujesz kliknięcie, które informuje, że pierścień sprężysty objął przewód.

3. Sprawdź, czy przewód nie wysuwa się samoczynnie. Możesz lekko pociągnąć w celu weryfikacji stabilności zaczepu.

Krok 4: Powtórzenie montażu dla pozostałych gałęzi

1. W analogiczny sposób wsuń przewody w pozostałe dwa gniazda trójnika.

2. Jeśli w danym momencie nie korzystasz z którejś odnogi, upewnij się, że jest ona zaślepiona (o ile zastosowanie tego wymaga). Jednak zwykle trójnik T pełni funkcję równorzędną dla wszystkich trzech przyłączy.

Krok 5: Kontrola szczelności

1. Po zakończeniu montażu trójników i pozostałych złączek w całej instalacji warto przeprowadzić próbę ciśnieniową. W tym celu podłącz źródło sprężonego powietrza o ciśnieniu roboczym (lub nieco wyższym, jeżeli przepisy i wytyczne na to pozwalają).

2. Zaobserwuj, czy nie pojawiają się odgłosy ulatniania się powietrza, tzw. „syczenie”. Możesz też użyć roztworu wody z mydłem i spryskać okolice złączek. Pojawienie się pęcherzyków oznacza nieszczelność.

3. W przypadku wykrycia wycieków, usuń powietrze z instalacji i sprawdź, czy przewód jest prawidłowo dociśnięty do złączki. Zwróć uwagę na ewentualne uszkodzenia uszczelki.

Krok 6: Demontaż (jeśli konieczny)

1. Aby zdemontować przewód, najpierw upewnij się, że w instalacji nie ma ciśnienia (upuszczono sprężone powietrze).

2. Następnie wciśnij pierścień z tworzywa sztucznego w kierunku korpusu trójnika i jednocześnie wyciągnij przewód. W ten sposób zwalniasz pierścień sprężysty trzymający wąż.

Porady praktyczne dla długotrwałej eksploatacji:

• Zwróć uwagę, by przewód nie był mocno zgięty tuż przy złączce. Zbyt ostry kąt może z czasem powodować zaginanie się węża i wycieki.

• Pamiętaj, że mosiądz niklowany jest odporny na wilgoć, ale należy unikać kontaktu z substancjami, które mogłyby powodować reakcje chemiczne (np. kwasy czy silne zasady).

• Jeśli instalacja pracuje w środowisku silnie zapylonym, okresowo oczyść zewnętrzną powierzchnię złączek, by zapobiec osadzaniu się brudu wokół pierścienia zwalniającego.

• Regularnie przeprowadzaj kontrolę ciśnienia i weryfikuj, czy węże nie uległy uszkodzeniom mechanicznym.

Bezpieczeństwo:

• Przed przystąpieniem do montażu wyłącz zasilanie sprężonego powietrza i zredukuj ciśnienie w układzie do zera, aby uniknąć ryzyka wypadków.

• Używaj okularów ochronnych i rękawic podczas cięcia przewodów i instalacji elementów, szczególnie w warunkach przemysłowych, gdzie ryzyko odprysków czy urazów jest większe.

• Nie przekraczaj zalecanych wartości maksymalnego ciśnienia i zakresu temperatur – może to skutkować niebezpieczną awarią układu.

Poniżej przedstawiamy listę najczęściej zadawanych pytań dotyczących trójników wtykowych typu T firmy CPP PREMA (Seria 50000) wraz z odpowiedziami, które rozwieją wątpliwości zarówno instalatorów, jak i użytkowników końcowych.

1. Czy mogę stosować trójniki wtykowe typu T do przewodów z innego materiału niż zalecany (np. metalowych)? Trójniki wtykowe typu T z Serii 50000 przeznaczone są przede wszystkim do przewodów z tworzyw sztucznych (poliuretan, poliamid, polietylen itp.) o ściśle określonej średnicy zewnętrznej. Montaż z rurkami metalowymi zwykle nie jest możliwy w systemie „push-in” i może prowadzić do nieszczelności czy uszkodzenia uszczelki. Jeśli planujesz użycie przewodów wykonanych z innego materiału, upewnij się, że współpracują one z technologią „push-in”.

2. Jak często powinienem sprawdzać szczelność instalacji wyposażonej w trójniki typu T? Częstotliwość kontroli zależy od specyfiki aplikacji. W warunkach przemysłowych zazwyczaj zaleca się okresowe przeglądy raz na kilka miesięcy lub w trakcie cyklicznych serwisów maszyn. W przypadku intensywnie eksploatowanych linii produkcyjnych, gdzie przestoje są bardzo kosztowne, warto dokonywać szybkiej inspekcji nawet co kilka tygodni. Pamiętaj, że wczesne wykrycie drobnej nieszczelności pozwala uniknąć większych problemów w przyszłości.

3. Czy trójniki mosiężne mogą ulec korozji w wilgotnym środowisku? Mosiądz z powłoką niklowaną jest wysoce odporny na standardową korozję atmosferyczną. Oczywiście, jeśli trójnik będzie narażony na działanie agresywnych substancji chemicznych lub skrajnie zasadowego czy kwaśnego medium, powłoka niklu może ulec uszkodzeniu. W większości przemysłowych warunków wilgotność czy zwykła woda nie stanowią zagrożenia dla żywotności produktu.

4. Jak rozpoznać, że trójnik jest uszkodzony i wymaga wymiany? Typowymi objawami uszkodzenia trójnika są wycieki powietrza (słyszalne „syczenie”), spadki ciśnienia w układzie oraz trudności w prawidłowym wciśnięciu i utrzymaniu przewodu. Jeśli podczas demontażu zauważysz pęknięcia korpusu, deformację pierścienia sprężystego lub wykruszenia elementów z tworzywa sztucznego, wymiana na nowy egzemplarz może być niezbędna. W przypadku intensywnej eksploatacji warto mieć zapasowe trójniki na wypadek awarii.

5. Czy można stosować te trójniki do gazów innych niż powietrze? Tak, o ile gaz nie jest agresywny chemicznie i mieści się w zakresie ciśnienia oraz temperatur zalecanych przez producenta. Przykładowo trójniki sprawdzą się przy azocie czy w niektórych przypadkach przy dwutlenku węgla (CO₂). Zawsze jednak przed wprowadzeniem nowego medium należy sprawdzić kompatybilność materiałów uszczelnień (NBR) i mosiądzu niklowanego z danym gazem.

6. Czy trójniki wtykowe typu T nadają się do cieczy? W ograniczonym zakresie tak, pod warunkiem, że nie przekracza się dopuszczalnego ciśnienia pracy (15 bar) i ciecz nie reaguje chemicznie z mosiądzem, niklem czy uszczelką NBR. Jeśli jednak planujesz przesyłać ciecze o wyższej temperaturze lub agresywne chemikalia, warto zasięgnąć porady producenta lub rozważyć inne rozwiązania zaprojektowane specjalnie pod kątem cieczy.

7. Jak przebiega prawidłowa konserwacja trójników wtykowych typu T? Konserwacja sprowadza się głównie do regularnego czyszczenia zewnętrznej powierzchni (z kurzu, brudu, olejów) i okresowej kontroli szczelności. Warto również dbać o to, aby przewody nie były zaginane i nie pracowały w zbyt niskich czy wysokich temperaturach. Jeśli zauważysz oznaki zużycia uszczelki, lepiej wymienić cały trójnik niż próbować dokonywać napraw prowizorycznych.

8. Czy istnieją wersje redukcyjne lub z innymi kształtami w Serii 50000? Tak. Oprócz typowych trójników T, CPP PREMA w ramach swoich katalogów oferuje szeroką gamę złączek, w tym kolanka wtykowe, złączki proste, trójniki Y, redukcje i wiele innych wariantów. Wystarczy dobrać odpowiedni element do konkretnej konfiguracji układu. Dzięki temu można stworzyć kompleksową sieć pneumatyczną korzystając z jednego, sprawdzonego systemu.

9. Co zrobić, gdy przewód nie chce się wcisnąć do końca lub zacina się w trakcie montażu? Najczęściej przyczyną takich problemów jest nierówne przycięcie węża, występowanie zadziorów bądź zanieczyszczeń na jego powierzchni. W pierwszej kolejności wyjmij przewód, dokładnie go oczyść i przytnij na nowo pod kątem 90 stopni. Upewnij się też, że średnica zewnętrzna przewodu jest prawidłowa – nawet niewielkie odchylenia mogą utrudnić montaż i prowadzić do nieszczelności.

10. Czy można ponownie użyć trójnika po jego demontażu? Zasadniczo tak, wiele firm demontuje i ponownie montuje złączki wtykowe bez żadnego problemu. Warunkiem jest, aby żadne kluczowe elementy (uszczelka, pierścień sprężysty, korpus) nie zostały trwale uszkodzone podczas eksploatacji. Jeżeli wizualna inspekcja nie wykazuje defektów, a szczelność po powtórnym zainstalowaniu jest zachowana, to trójnik może być bezpiecznie wykorzystywany ponownie.

11. Jak przechowywać zapasowe trójniki? Najlepiej w suchym, czystym i nienasłonecznionym miejscu, w temperaturze pokojowej. Unikaj kontaktu z czynnikami chemicznymi czy ostrymi przedmiotami. Zaleca się przechowywanie w oryginalnych opakowaniach, co chroni przed przypadkowym uszkodzeniem pierścieni uszczelniających.

12. Czy potrzebuję specjalnych certyfikatów do stosowania tych trójników w zakładzie produkcyjnym? Wiele zależy od wymagań branży i wewnętrznych procedur Twojej firmy. CPP PREMA często zapewnia deklaracje zgodności lub inne dokumenty potwierdzające jakość i zgodność z normami. W niektórych sektorach (np. spożywczym czy farmaceutycznym) mogą obowiązywać dodatkowe wymogi, które warto wcześniej zweryfikować.
