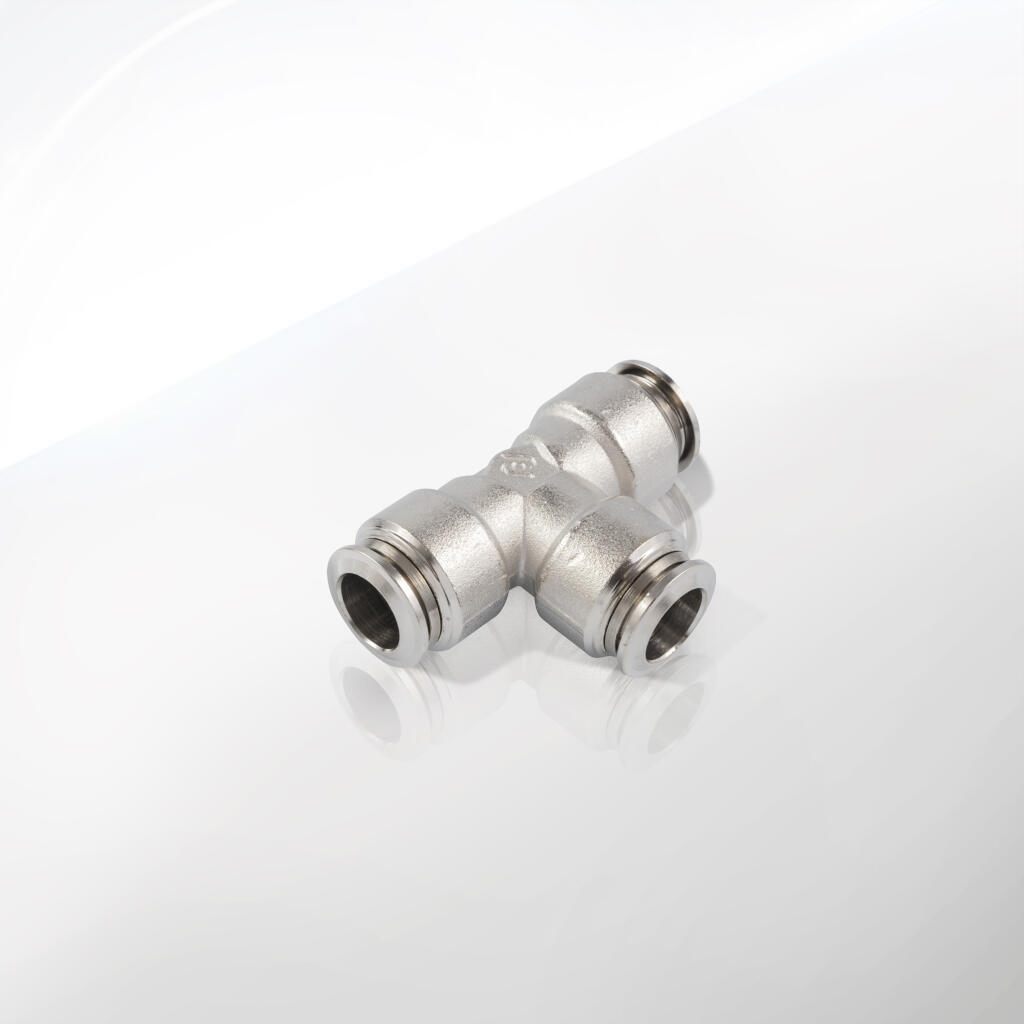

Trójniki typu T wtykowe typ 83.0050.11

Seria 57000 firmy CPP PREMA obejmuje szeroką gamę złączek pneumatycznych wtykowych wykonanych z mosiądzu niklowanego. Jednym z najważniejszych elementów tej serii są trójniki typu T wtykowe, które wyróżniają się funkcjonalnością, trwałością i łatwością montażu. Wśród produktów dostępnych w tej kategorii znajduje się między innymi Łącznik wtykowy typu T D12 – miedź (mosiądz) niklowana, który pozwala na rozgałęzianie przewodów pneumatycznych w sposób szybki, szczelny i bez użycia dodatkowych narzędzi.

Trójniki typu T wtykowe z serii 57000 zaprojektowano z myślą o instalacjach, w których istotna jest oszczędność miejsca, wysoka elastyczność konfiguracji oraz intuicyjny serwis. Dzięki zastosowaniu technologii „push-in” (wtykowej), proces podłączania przewodów jest niezwykle prosty – wystarczy wcisnąć ucięty pod kątem prostym koniec węża w gniazdo trójnika, aż do wyczucia wyraźnego oporu. Specjalny pierścień sprężysty blokuje przewód, a uszczelka wargowa z NBR (lub innego elastomeru, w zależności od modelu) dba o zachowanie pełnej szczelności. Rozłączenie przewodu następuje poprzez wciśnięcie kołnierza (pierścienia zwalniającego) i wyjęcie węża.

W przypadku Łącznika wtykowego typu T D12 – miedź niklowana korpus wykonany jest z mosiądzu (stopu miedzi i cynku) z powłoką niklowaną, która zapewnia dodatkową ochronę przed korozją i estetyczny wygląd o srebrzystym połysku. Mosiądz niklowany jest materiałem cenionym w pneumatyce za dobry stosunek wytrzymałości do masy, odporność na umiarkowane warunki korozyjne i łatwość utrzymania w czystości. W efekcie trójniki z tej serii mogą z powodzeniem pracować w różnorodnych środowiskach przemysłowych i warsztatowych, narażonych na działanie wody, oleju czy mgły olejowej.

Dzięki przemyślanej konstrukcji i wysokiej jakości wykonania, trójniki typu T wtykowe z serii 57000 wyróżniają się niskim poziomem strat ciśnienia oraz bardzo dobrą szczelnością. Pozwala to na efektywne przesyłanie sprężonego powietrza w instalacjach o dużej liczbie rozgałęzień, minimalizując ryzyko wycieków i ograniczając koszty eksploatacji (mniejsze straty energii związane z koniecznością ciągłej pracy sprężarki).

Seria 57000, oprócz trójników typu T, obejmuje także inne rodzaje złączek, takie jak kolanka, łączniki proste, łączniki redukcyjne czy przyłączki z gwintem zewnętrznym i wewnętrznym. To sprawia, że można zbudować kompletną instalację pneumatyczną, bazując na jednej, spójnej rodzinie produktów CPP PREMA. Wspólna technologia „push-in” gwarantuje jednolite parametry montażu i ułatwia rozbudowę oraz modernizację układu w przyszłości.

Trójniki typu T – szczególnie Łącznik wtykowy typu T D12 – umożliwiają łączenie trzech odcinków przewodu pneumatycznego o tej samej średnicy, np. 12 mm. Ma to zastosowanie w sytuacjach, gdy chcemy z jednego przewodu głównego wyprowadzić dodatkowy odgałęzienie do innego urządzenia lub obwodu. Rozwiązanie to ułatwia zachowanie przejrzystości instalacji i ogranicza liczbę potencjalnych punktów nieszczelności, które mogłyby powstać, gdyby używano kilku innych złączek i dodatkowych elementów rozdzielających.

Trójniki typu T wtykowe z serii 57000, takie jak Łącznik wtykowy typu T D12 – miedź niklowana, mają szerokie zastosowanie w różnych sektorach gospodarki, wszędzie tam, gdzie używa się sprężonego powietrza lub gazów nieagresywnych o umiarkowanym ciśnieniu. Poniżej przedstawiamy najważniejsze obszary, w których te złączki pneumatyczne znajdują szczególne uznanie i doskonale spełniają swoje zadania.

1. Przemysł automatyki i robotyki
   W zakładach produkcyjnych i montażowych, automatyka pneumatyczna odgrywa kluczową rolę. Trójniki typu T wtykowe pozwalają na wydajne rozprowadzenie powietrza do wielu siłowników, zaworów i chwytaków. Dzięki nim można stworzyć rozgałęzione linie zasilające, precyzyjnie dostosowując się do wymagań poszczególnych stanowisk. Za sprawą szybkiego montażu push-in, inżynierowie oszczędzają czas na instalacji i modernizacjach, co przekłada się na mniejsze koszty przestoju.

2. Sektor motoryzacyjny
   W fabrykach samochodów i pojazdów użytkowych, systemy pneumatyczne są powszechnie stosowane do transportu części, automatycznego dokręcania śrub czy sterowania podnośnikami. Trójnik typu T wtykowy D12 może zapewnić solidne połączenie i stabilną pracę nawet w środowisku narażonym na wibracje i kontakt z olejami. Pracownicy działu utrzymania ruchu docenią łatwość szybkiego przepięcia węży i szczelność ograniczającą straty ciśnienia.

3. Przemysł spożywczy i napojowy
   Chociaż w sektorze spożywczym najczęściej spotyka się elementy ze stali nierdzewnej, to w strefach bezpośrednio niedotykających produktu spożywczego trójniki mosiądz niklowany również się sprawdzą. W systemach transportu pneumatycznego, sortowniach owoców, liniach pakowania czy napełniania butelek, rozgałęzienia w kształcie litery T umożliwiają równomierną dystrybucję powietrza, bez nadmiernych spadków ciśnienia.

4. Warsztaty i małe zakłady
   W wielu mniejszych firmach rzemieślniczych i warsztatach samochodowych wykorzystuje się kompresory i narzędzia pneumatyczne. Trójniki typu T – szczególnie w większej średnicy, takiej jak D12 – przydają się, gdy trzeba rozdzielić źródło sprężonego powietrza na kilka stanowisk roboczych, np. do klucza udarowego, pistoletu lakierniczego, zszywacza tapicerskiego. Za sprawą prostoty push-in, obsługa i rozbudowa instalacji jest szybka i nie wymaga zaawansowanych narzędzi.

5. Branża chemiczna i farmaceutyczna
   W niektórych obszarach procesów chemicznych i farmaceutycznych używa się sprężonego powietrza do sterowania zaworami, napędzania mieszadeł czy suszenia produktów. Trójniki typu T z mosiądzu niklowanego cechują się dostateczną odpornością na umiarkowane czynniki korozyjne, a uszczelki z NBR zapewniają szczelność w kontakcie z olejami i neutralnymi substancjami chemicznymi. Jeśli konieczna jest wyższa odporność, można rozważyć wersje z innymi materiałami uszczelniającymi (np. FKM).

6. Systemy HVAC i wentylacyjne
   Instalacje wentylacyjne i klimatyzacyjne nie zawsze wykorzystują wyłącznie kanały powietrzne – w wielu rozwiązaniach używa się siłowników pneumatycznych do sterowania klapami czy żaluzjami przeciwpożarowymi. Trójnik typu T wtykowy D12 pozwala w takich przypadkach rozgałęziać zasilanie siłowników z jednego przewodu głównego, zapewniając jednocześnie szczelność i prosty montaż nawet w trudno dostępnych miejscach, np. pod sufitami podwieszanymi.

7. Laboratoria i prototypownie
   W środowiskach badawczych oraz pracowniach projektowych, układy pneumatyczne często się zmieniają, a instalacje powinny być wyjątkowo elastyczne. Trójniki typu T wtykowe nadają się doskonale do budowania i modyfikowania prototypowych linii zasilających – można je szybko odłączać i przenosić, nie ryzykując rozszczelnienia czy uszkodzenia węży. Szczególnie przydatne, gdy trzeba testować różne warianty sterowania lub przepływu.

8. Różne aplikacje mobilne
   Instalacje pneumatyczne w pojazdach użytkowych, pociągach czy sprzęcie budowlanym także korzystają z trójników. Kiedy w kabinie lub w nadwoziu wymaga się poprowadzenia kilku obwodów zasilania powietrzem (np. system hamulcowy, drzwi automatyczne, zawieszenie pneumatyczne), trójniki typu T wtykowe upraszczają cały układ, bo każdy z przewodów można rozdzielić przy minimalnym nakładzie czasu. Mosiądz niklowany okazuje się wystarczająco odporny na warunki atmosferyczne, zwłaszcza gdy instalacja jest wewnątrz pojazdu.

9. Przemysł wydobywczy i górnictwo
   Niektóre urządzenia w kopalniach czy kamieniołomach korzystają z pneumatyki do zasilania narzędzi lub sterowania zaworami w systemach odwadniających. Trójniki typu T wtykowe sprawdzają się przy takich zastosowaniach, o ile warunki otoczenia nie są skrajnie korozyjne. Łatwy montaż zmniejsza czas potrzebny na konserwację w trudnych środowiskach, co bywa kluczowe dla ciągłości pracy.

10. Rozbudowa i modernizacja istniejących systemów
    Bardzo częstym przypadkiem jest potrzeba rozbudowy istniejącej instalacji pneumatycznej – np. dołożenie nowego punktu poboru powietrza czy dodatkowego narzędzia. Trójnik typu T wtykowy D12 umożliwia wpięcie się w główną linię bez konieczności skomplikowanych przeróbek. Wystarczy zlokalizować odpowiedni odcinek, rozłączyć przewód wtykowy, zamontować trójnik i dołączyć nową gałąź instalacji. To działanie jest szczególnie doceniane w branżach, gdzie nie można pozwolić sobie na długotrwałe przestoje.

Warto zauważyć, że wspomniana wyżej Łącznik wtykowy typu T D12 – miedź niklowana jest produktem o szczególnie dużej średnicy (12 mm), co zapewnia wysoki przepływ sprężonego powietrza. Dzięki temu znakomicie nadaje się do systemów o większym zapotrzebowaniu na powietrze, np. kiedy jednocześnie jest zasilanych kilka siłowników dużej mocy. W aplikacjach wymagających jeszcze większych przepływów można rozejrzeć się za innymi wariantami w serii 57000, dostępnymi w wyższych średnicach – o ile takie znajdują się w ofercie.

Trójniki typu T wtykowe, takie jak Łącznik wtykowy typu T D12 – miedź niklowana z serii 57000, charakteryzują się szeregiem parametrów, które determinują ich przydatność w różnorodnych warunkach przemysłowych. Poniżej omawiamy najważniejsze aspekty techniczne, dzięki którym te złączki wyróżniają się na tle innych rozwiązań.

1. Maksymalne ciśnienie robocze

   • Standardowo producent, czyli CPP PREMA, deklaruje, że produkty serii 57000 wytrzymują ciśnienie do 15 bar w typowych zastosowaniach pneumatycznych.

   • Zakres ten obejmuje większość sytuacji w przemyśle, warsztatach i automatyce. Jeśli system wymaga wyższego ciśnienia, warto skonsultować się z działem technicznym, by sprawdzić dostępność innych wariantów bądź materiałów.

2. Zakres temperatur pracy

   • Deklarowany standardowo: od -18°C do +70°C.

   • W tej temperaturze uszczelki (najczęściej NBR) zachowują elastyczność i szczelność, co przekłada się na stabilną pracę w zdecydowanej większości aplikacji.

   • Istnieją wersje z innymi elastomerami, np. FKM, pozwalające rozszerzyć zakres temperatur w górę (nawet do 130°C), jednak należy upewnić się, że w ofercie trójników typu T dostępna jest taka konfiguracja.

3. Materiał korpusu: mosiądz niklowany

   • Mosiądz, często w gatunku OT58, jest łatwy w obróbce i ma dobre właściwości mechaniczne. Powłoka niklowa nadaje mu odporność na korozję i zapewnia estetyczny wygląd.

   • Dzięki temu korpus zachowuje gładką powierzchnię, co utrudnia osadzanie się zanieczyszczeń i ułatwia czyszczenie. Dodatkowo, w warunkach umiarkowanie wilgotnych czy kontaktu z mgłą olejową, ryzyko korozji jest znikome.

4. System wtykowy (push-in)

   • Trójniki wyposażone są w otwory wtykowe, w których znajduje się pierścień zaciskowy (stal nierdzewna) i uszczelka wargowa (NBR/FKM).

   • Proces montażu ogranicza się do wsunięcia przewodu o odpowiedniej średnicy (np. D12 mm) aż do wyczucia oporu. Mechanizm zaciskowy blokuje wąż, a uszczelka gwarantuje szczelność.

   • Rozłączenie następuje poprzez wciśnięcie kołnierza i pociągnięcie węża na zewnątrz, co jest niezwykle szybkie i nie wymaga dodatkowych narzędzi.

5. Przepływ i spadki ciśnienia

   • Kształt kanałów w trójnikach typu T z serii 57000 został zoptymalizowany tak, aby redukować turbulencje i straty ciśnienia przy rozgałęzieniu przepływu.

   • Oczywiście każde rozgałęzienie wprowadza pewien spadek ciśnienia, lecz w praktyce wartości te są na tyle niskie, że nie wpływają istotnie na pracę większości instalacji, zwłaszcza przy zachowaniu zaleceń producenta co do średnic węży.

6. Tolerancje wymiarowe

   • Producenci złączek wtykowych muszą zachować bardzo precyzyjne tolerancje średnic i odległości, aby mechanizm uszczelniający i zaciskowy działał bez zarzutu.

   • CPP PREMA znana jest z rygorystycznej kontroli jakości, dzięki czemu trójniki z serii 57000 cechują się wysoką powtarzalnością parametrów. Pozwala to na bezproblemową wymianę i uzupełnianie instalacji o nowe elementy.

7. Gwinty i przyłącza

   • W przypadku trójników typu T wtykowych może się zdarzyć, że jedna z gałęzi (lub dwie) ma gwintowany port, ale w standardowym wariancie T D12 wszystkie trzy przyłącza to gniazda push-in.

   • Gwinty występują w innych wariantach serii (np. G1/4, G1/8), jednak omawiany Łącznik wtykowy typu T D12 służy do łączenia wyłącznie przewodów, bez wątków gwintowych.

8. Kompensacja błędów montażowych

   • W systemach wtykowych pewien minimalny zakres ruchu przewodu jest dopuszczalny, co bywa przydatne przy lekkim naprężeniu czy drganiach.

   • Mimo to producent zaleca prowadzenie i mocowanie węży w sposób, który nie naraża trójnika na ciągłe siły zginające czy rozciągające. Takie obciążenia w dłuższym horyzoncie mogłyby wpływać na szczelność.

9. Uszczelnienia i medium

   • Standardowa uszczelka NBR (kauczuk butadienowo-akrylonitrylowy) jest odporna na oleje mineralne i smary stosowane w pneumatyce.

   • Jeśli planuje się użycie innych mediów (np. glikolu, lekkich środków chemicznych), trzeba sprawdzić zgodność NBR z danym środkiem. W razie potrzeby można zamówić wersję z FKM, jednak należy to potwierdzić w specyfikacji serii 57000.

10. Trwałość i cykl życia

• Trójniki typu T wtykowe można wielokrotnie łączyć i rozłączać, jeśli tylko przewód nie ulegnie uszkodzeniu. Konstrukcja pierścienia zaciskowego i uszczelki umożliwia tysiące cykli przy zachowaniu nominalnych parametrów.

• Podstawowymi czynnikami ograniczającymi żywotność są: temperatura, agresywność medium, częstotliwość wahań ciśnienia i ewentualne uszkodzenia mechaniczne.

11. Odporność na wibracje i udary

• Mosiądz niklowany zapewnia wystarczającą stabilność mechaniczną w wielu zastosowaniach.

• W razie intensywnych drgań, warto zamocować węże w uchwytach, aby zredukować siły działające bezpośrednio na trójnik.

12. Wymiary i masa

• Dla modelu T D12, każda z gałęzi ma otwór wtykowy dostosowany do węża 12 mm. Szczegółowe wymiary (L, H) oraz masa złączki można znaleźć w karcie katalogowej.

• Pomimo że złączka jest stosunkowo lekka (bo mosiądz niklowany nie jest nadmiernie ciężki), przy większej liczbie rozgałęzień w długiej instalacji masa może się kumulować. W praktyce jednak nie stanowi to zwykle ograniczenia.

13. Normy i standardy

• Produkty CPP PREMA są zgodne z normami branżowymi (np. ISO, DIN), a ich parametry są regularnie testowane w warunkach zbliżonych do rzeczywistych.

• Posiadanie certyfikatów jakości i zgodności ułatwia stosowanie tych elementów w aplikacjach międzynarodowych, gdzie kluczowa jest spójność z globalnymi standardami.

14. Dodatkowe uwagi montażowe

• Producent zaleca, by przewód był cięty prostopadle i pozbawiony zadziorów.

• Jeśli w układzie występują nagłe skoki temperatury lub ciśnienia, warto uwzględnić margines bezpieczeństwa, a także planować okresowe kontrole stanu uszczelek.

Zrozumienie materiałów konstrukcyjnych zastosowanych w trójnikach typu T wtykowych z serii 57000 pozwala docenić ich żywotność, niezawodność oraz przydatność w różnych warunkach. Poniżej szczegółowo omawiamy kluczowe komponenty, z jakich wykonuje się te złączki, ze szczególnym uwzględnieniem Łącznika wtykowego typu T D12 – miedź (mosiądz) niklowana.

1. Mosiądz (stop miedzi i cynku)

   • Główny korpus trójnika powstaje z mosiądzu, co zapewnia dobrą wytrzymałość mechaniczną, odporność na rozciąganie i ścieranie.

   • Mosiądz jest podatny na precyzyjną obróbkę mechaniczną, dzięki czemu gwinty i gniazda w systemie push-in mogą zostać wykonane z dużą dokładnością. Ta dokładność przekłada się na wysoką szczelność i łatwość montażu.

2. Powłoka niklowa

   • Na powierzchnię mosiądzu nakłada się warstwę niklu, co nadaje elementom srebrzysty połysk oraz dodatkową ochronę antykorozyjną.

   • Nikiel tworzy barierę przed utlenianiem się mosiądzu, znacząco spowalniając proces korozji nawet w środowiskach o wyższej wilgotności czy w obecności mgły olejowej.

   • Powłoka niklowa zwiększa też odporność na ścieranie i drobne uszkodzenia mechaniczne, co jest szczególnie przydatne w przemyśle, gdzie złączki mogą być wielokrotnie rozłączane.

3. Stal nierdzewna w elementach sprężystych

   • Wewnątrz gniazda push-in znajduje się pierścień sprężysty, zwykle wykonany ze stali nierdzewnej. Ten komponent odpowiada za mocne trzymanie przewodu i zachowanie jego pozycji nawet przy wibracjach lub gwałtownych zmianach ciśnienia.

   • Stal nierdzewna (np. gatunek AISI 301 lub podobny) zapewnia długotrwałą sprężystość i chroni przed korozją, co jest krytyczne w miejscach pracy z podwyższoną wilgotnością.

4. Uszczelka wargowa (NBR lub FKM)

   • Uszczelka jest kluczowym elementem gwarantującym szczelność w miejscu styku przewodu z gniazdem. W większości standardowych modeli stosuje się kauczuk nitrylowy (NBR), odporny na oleje i temperatury do ok. 70°C.

   • W razie potrzeby (wyższa temperatura, większa odporność chemiczna) w niektórych seriach można użyć FKM (Viton). Przy trójnikach typu T, w wariancie D12, najczęściej jednak spotyka się uszczelki NBR, o ile nie zamówiono specjalnej wersji.

   • Prawidłowe działanie uszczelki wymaga odpowiedniej gładkości wewnątrz gniazda i braku zadziorów na końcu przewodu. Z tego względu producent zaleca cięcie węży specjalnymi nożycami i dbanie o czystość obszaru montażu.

5. Tworzywo sztuczne w pierścieniu zwalniającym

   • W niektórych trójnikach występuje kołnierz (pierścień zwalniający) z tworzywa sztucznego (np. POM lub innego trwałego polimeru). Służy on do wciśnięcia w czasie demontażu węża.

   • Polimer ten musi być wystarczająco wytrzymały mechanicznie, aby nie pękał przy wielokrotnym użyciu, a zarazem wystarczająco sprężysty, by umożliwić łatwe zwolnienie zacisku.

   • W modelach całkowicie metalowych (np. do wyższych temperatur lub bardziej wymagających aplikacji) pierścień bywa również metalowy, co zwiększa odporność na uszkodzenia.

6. Spójność wymiarowa

   • Producent kontroluje tolerancje wykonania wszystkich elementów, by miały one kompatybilne wymiary i idealnie pasowały do docelowej średnicy przewodu.

   • W wypadku modeli D12, średnica węża powinna wynosić 12 mm z dokładnością zgodną z normą (np. ±0,1 mm), co zapewnia pewny zacisk i brak wycieków.

7. Rezystancja na czynniki chemiczne i korozyjne

   • Mosiądz niklowany radzi sobie dobrze w środowisku wody, oleju czy umiarkowanego zasolenia. Nie jest natomiast przeznaczony do ciągłego kontaktu z bardzo agresywnymi substancjami chemicznymi (np. silnymi kwasami).

   • Jeśli istnieje ryzyko kontaktu z bardzo agresywnymi mediami, warto rozważyć złączki w całości ze stali nierdzewnej lub z specjalnych stopów.

8. Trwałość eksploatacyjna

   • Przy standardowych warunkach (ciśnienie do 15 bar, temp. do +70°C) i regularnym dbaniu o instalację (czyste powietrze, właściwe prowadzenie węży), trójniki typu T wtykowe działają bezawaryjnie przez wiele lat.

   • Zużywają się głównie uszczelki. Jednak nawet one przy normalnych wahaniach temperatur i ciśnienia potrafią wytrzymać tysiące cykli łączenia i rozłączania.

9. Dodatkowe powłoki i modyfikacje

   • W niektórych przypadkach istnieje możliwość zastosowania dodatkowych powłok lub wyższej klasy niklowania (np. nikiel chemiczny) dla poprawy odporności na korozję czy lepszych parametrów tarciowych.

   • Zamówienia specjalne mogą obejmować też różne kolory pierścieni zwalniających, co pomaga w kodowaniu instalacji (np. barwa niebieska do powietrza, zielona do wody, czerwona do substancji niebezpiecznych – oczywiście jeśli takie warianty są dostępne).

10. Kompatybilność z różnymi rodzajami przewodów

• Trójniki wtykowe z reguły przeznaczone są do węży z poliuretanu, poliamidu (PA), polietylenu (PE) oraz innych popularnych materiałów termoplastycznych wykorzystywanych w pneumatyce.

• Należy unikać węży o zbyt miękkich ściankach (np. silikonowych bez wzmocnienia), ponieważ mogą nie zapewniać wystarczającej stabilności w gnieździe push-in.

11. Precyzja wykonania kanałów przepływowych

• Konstrukcja trójnika typu T jest zoptymalizowana pod kątem ograniczania turbulencji. Dzięki temu powietrze ma mniej „ostrych zakrętów” do pokonania. W efekcie zachowuje się stabilny przepływ, co pozytywnie wpływa na pracę siłowników czy narzędzi pneumatycznych.

• Mosiądz, jako materiał łatwy w obróbce CNC, pozwala na utrzymanie gładkich krawędzi i równomiernych przekrojów.

12. Zrównoważony rozwój i recykling

• Mosiądz i stal nierdzewna są łatwe w recyklingu. Po zakończeniu żywotności instalacji, złączki można oddać do przetopienia, ograniczając w ten sposób ślad węglowy.

• Jeśli w instalacji zmienia się zapotrzebowanie na średnicę przewodu, a same złączki wciąż są sprawne, można je z powodzeniem wykorzystać ponownie w innym projekcie lub odsprzedać.

13. Rolnictwo i branża ogrodnicza

• Jako ciekawostka, materiały mosiężno-niklowe w złączkach wtykowych sprawdzają się też w systemach sterowania zraszaczami i w instalacjach nawadniających. O ile woda nie jest silnie chlorowana czy zanieczyszczona agresywnymi chemikaliami, niklowana powierzchnia mosiądzu z powodzeniem działa przez długi czas.

14. Podsumowanie zalet mosiądzu niklowanego

• Łatwość obróbki i formowania.

• Wysoka odporność na korozję w warunkach umiarkowanej wilgotności.

• Gładka powierzchnia, pozwalająca na stabilne uszczelnienie i proste utrzymanie w czystości.

• Wygląd, który bywa ważny w miejscach eksponowanych klientom (np. w warsztatach pokazowych).

Choć montaż trójników typu T wtykowych z serii 57000 (np. Łącznika wtykowego typu T D12 – miedź niklowana) jest prosty i intuicyjny, warto poznać kilka kluczowych kroków i zasad, by uniknąć błędów i cieszyć się w pełni walorami systemu push-in. Poniżej przedstawiamy szczegółową instrukcję montażu, od wstępnego przygotowania aż po testy szczelności.

1. Przygotowanie narzędzi i miejsca pracy

   • Wyłącz źródło sprężonego powietrza i upewnij się, że w układzie nie ma ciśnienia.

   • Zgromadź potrzebne elementy: trójnik typu T, przewody (np. D12), nożyce do cięcia węży, ewentualnie klucz, jeśli przewiduje się wkręcanie w inne złączki lub adaptery gwintowane.

   • Przygotuj czyściwo i sprężone powietrze (np. z pistoletu do przedmuchiwania) w celu usunięcia zanieczyszczeń z okolic montażu.

2. Cięcie i przygotowanie przewodów

   • Upewnij się, że przewód ma dokładnie 12 mm średnicy zewnętrznej (w przypadku modelu D12).

   • Użyj ostrych nożyc do węży, aby obciąć przewód pod kątem 90°. Unikaj noża, który może pozostawić zadzior lub skośne cięcie. Niewłaściwie obcięty przewód to najczęstsza przyczyna nieszczelności w systemie push-in.

   • Sprawdź, czy krawędzie są gładkie i wolne od opiłków. W razie potrzeby usuń zadzior drobnym pilnikiem albo nożykiem.

3. Czyszczenie i sprawdzenie komponentów

   • Wyczyść końcówkę przewodu i gniazdo złączki z kurzu lub innych zanieczyszczeń. Nawet niewielkie drobinki mogą uszkodzić uszczelkę lub pierścień zaciskowy.

   • Obejrzyj trójnik typu T: czy powłoka niklowana nie ma widocznych uszkodzeń, a wewnątrz gniazd nie zalegają fragmenty opakowań czy opiłki.

4. Wsunięcie przewodu (montaż push-in)

   • Wsuń koniec przewodu prostopadle do gniazda, zdecydowanym ruchem, aż poczujesz wyraźny opór. Pierścień sprężysty powinien zatrzymać wąż.

   • Lekko pociągnij przewód wstecz, aby upewnić się, że jest pewnie zamocowany i nie wysuwa się. Jeśli przewód wychodzi łatwo, sprawdź, czy cięcie nie jest skośne lub czy wąż faktycznie ma właściwą średnicę.

5. Wprowadzenie kolejnych odcinków

   • W trójniku typu T mamy trzy gniazda push-in. Można więc wpiąć trzy odcinki przewodu – np. jeden dopływ (np. z linii głównej), a dwa odgałęzienia (do siłowników, narzędzi itp.).

   • Montujemy przewody w taki sam sposób w każdym gnieździe, zachowując opisane wyżej zasady.

6. Sprawdzanie poprawności ułożenia

   • Upewnij się, że przewody nie są nadmiernie napięte i nie zaginają się tuż za złączką. Powinny wychodzić z gniazda w możliwie najbardziej prostoliniowy sposób, chyba że instalacja wymaga inaczej.

   • Zamocuj przewody w uchwytach lub korytkach, by uniknąć drgań przenoszonych na złączki.

7. Uruchomienie i test szczelności

   • Powoli włącz zasilanie sprężonego powietrza. Obserwuj ciśnieniomierz i słuchaj, czy nie ma wycieków.

   • Aby bardziej precyzyjnie wykryć nieszczelności, można spryskać okolice złączki specjalnym sprayem do wykrywania wycieków (lub wodą z mydłem) i sprawdzić, czy nie tworzą się bąbelki.

   • Jeśli zauważysz nieszczelność, zatrzymaj ciśnienie, sprawdź cięcie przewodu i powtórz montaż. Możliwe, że końcówka węża jest uszkodzona, albo w gnieździe zalegają zanieczyszczenia.

8. Demontaż (w razie potrzeby)

   • Aby wyjąć wąż, wyłącz ciśnienie w instalacji. Wciśnij kołnierz zwalniający (często z tworzywa sztucznego w kolorze np. niebieskim lub czarnym) w kierunku trójnika, a równocześnie pociągnij wąż.

   • Dzięki temu pierścień sprężysty odblokuje przewód i pozwoli na jego łatwe wyjęcie. Proces ten nie powoduje uszkodzenia trójnika ani węża (o ile wąż jest w dobrym stanie).

9. Najczęstsze błędy i sposoby ich uniknięcia

   • Skośne cięcie przewodu: grozi brakiem szczelności lub trudnością w pełnym wsunięciu węża.

   • Zabrudzenia w gnieździe: pył lub opiłki mogą zablokować uszczelkę. Rozwiązanie: przedmuchanie sprężonym powietrzem i wytarcie wnętrza.

   • Zbyt wysokie ciśnienie albo temperatura przekraczająca parametry: może prowadzić do odkształcenia uszczelki. W efekcie instalacja traci szczelność.

   • Przewód za sztywny lub za miękki: jeśli wąż nie jest przewidziany do systemów push-in, może wypadać lub powodować trudności w montażu.

10. Konserwacja i przeglądy

• Systemy wtykowe w trójnikach typu T nie wymagają wielu zabiegów konserwacyjnych. Wystarczy dbać o czystość otoczenia i regularnie sprawdzać szczelność instalacji.

• Okresowo (np. raz na rok) warto przejrzeć stan uszczelek przy intensywnym użytkowaniu lub w warunkach wysokich temperatur. W razie pojawienia się pęknięć czy zużycia – wymienić element.

11. Przechowywanie i transport złączek

• Złączki należy przechowywać w suchym miejscu, najlepiej w oryginalnych opakowaniach. Nie wolno ich narażać na kontakt z substancjami żrącymi czy ostrymi przedmiotami.

• Jeśli przechowujemy duże ilości trójników, zadbajmy o to, by nie rzucać ich luzem, bo obicia mogą naruszyć powierzchnię niklowaną.

12. Uwagi końcowe

• Montaż trójników typu T jest szybki, ale zawsze pamiętajmy o bezpieczeństwie – praca pod ciśnieniem bywa ryzykowna, jeśli nie zachowamy ostrożności.

• Dokumentacja CPP PREMA zawiera szczegółowe rysunki i tabele wymiarowe. Warto się z nimi zapoznać, by unikać nieporozumień co do wielkości czy parametrów złączek.

Poniżej prezentujemy listę najczęściej zadawanych pytań związanych z trójnikami typu T wtykowymi z serii 57000, w tym z Łącznikiem wtykowym typu T D12 – miedź niklowana. Zestawione odpowiedzi mają na celu rozwiać wątpliwości oraz pomóc w eksploatacji, doborze i konserwacji tych elementów pneumatyki.

1. Czy trójniki typu T wtykowe z serii 57000 pasują do wszystkich rodzajów węży pneumatycznych?
   Najczęściej tak, o ile przewód ma odpowiednią średnicę (np. D12) oraz jest wykonany z materiału przeznaczonego do systemów push-in (np. poliuretan, poliamid, polietylen). Węże o zbyt miękkich ściankach albo większej tolerancji średnicy mogą nie być idealne. Zawsze warto upewnić się, że producent węża zaleca go do złączek push-in.

2. Co zrobić, jeśli przewód wypada po wsunięciu do trójnika?
   Upewnij się, że przewód został równo przycięty i wolny od zadziorów. Sprawdź też, czy jego średnica jest zgodna ze specyfikacją (D12 +/- tolerancja). Jeśli tak, być może pierścień sprężysty w złączce jest uszkodzony lub zabrudzony. Rozłącz trójnik, oczyść wnętrze i spróbuj ponownie. Jeśli problem nie ustępuje, wymień mechanizm push-in bądź sam trójnik.

3. Jakie jest maksymalne ciśnienie i temperatura pracy?
   Standardowo do 15 bar oraz od -18°C do +70°C. Przy wyższej temperaturze można rozważyć wariant z uszczelką FKM (jeśli dostępny), co pozwala na pracę do ok. 130°C. Jednak należy zawsze zweryfikować, czy dany trójnik typu T jest w takiej wersji produkowany.

4. Czy trójnik D12 nadaje się do instalacji wodnych?
   Mosiądz niklowany ogólnie radzi sobie dobrze z wodą, pod warunkiem że nie jest to woda silnie chlorowana czy korozyjna. Jeśli mamy do czynienia ze zwykłą wodą przemysłową, system push-in może działać prawidłowo, ale producent głównie rekomenduje te złączki do pneumatyki. Wodę pod ciśnieniem można obsługiwać, aczkolwiek trzeba sprawdzić, czy uszczelki (NBR) wytrzymują potencjalne dodatki chemiczne.

5. Jak często powinno się przeprowadzać przeglądy trójników typu T?
   To zależy od intensywności eksploatacji i warunków środowiskowych. W standardowych aplikacjach przemysłowych warto raz na kilka miesięcy sprawdzać szczelność i stan wizualny. Jeśli trójniki są narażone na drgania, wysokie temperatury czy kontakt z agresywnymi substancjami, przeglądy mogą być częstsze.

6. Czy istnieją wersje tych trójników z gwintem wewnętrznym lub zewnętrznym w którejś z odnóg?
   Seria 57000 obejmuje różnorodne konfiguracje złączek, w tym trójniki z jedną gałęzią gwintowaną. Jednak „Łącznik wtykowy typu T D12 – miedź niklowana” odnosi się konkretnie do modelu, gdzie wszystkie trzy porty to push-in o średnicy 12 mm. Dla innych potrzeb (np. T z gwintem G1/4 w jednej nodze) trzeba sprawdzić pozostałe warianty w katalogu.

7. W jaki sposób można wymienić uszczelkę w trójniku typu T?
   Oficjalnie trójniki push-in nie są projektowane do łatwego rozkładania na części, a producent z reguły zaleca wymianę całej złączki w razie trwałego uszkodzenia uszczelki. W praktyce niektórzy użytkownicy demontują elementy i wymieniają same uszczelki, jednak warto wtedy zachować ostrożność i mieć pewność, że ponowne złożenie zapewni fabryczną szczelność.

8. Czy jest szansa, że trójnik będzie się obracał wokół swojej osi w instalacji?
   W standardowych trójnikach typu T z serii 57000 (bez obrotowych elementów) nie ma mechanizmu umożliwiającego swobodny obrót korpusu, w przeciwieństwie do np. kolanek obrotowych z gwintem. Dlatego, gdy trójnik zostanie zamocowany przewodami z trzech stron, jego pozycja jest ustalona. Oczywiście niewielkie ruchy są możliwe, jeśli węże nie są sztywno zamocowane, ale docelowo montaż powinien zapewnić stabilność.

9. Czy można używać tych trójników do próżni?
   Wiele złączek push-in radzi sobie z umiarkowanym podciśnieniem (np. -0,8 bar), jednak zawsze warto sprawdzić dane katalogowe lub skonsultować się z producentem. Zależy to od rodzaju uszczelki, jakości przewodu i wielkości podciśnienia. Jeżeli instalacja wymaga głębokiej próżni, lepiej zweryfikować dedykowane rozwiązania.

10. Co odróżnia serię 57000 od innych serii złączek wtykowych CPP PREMA?
    Seria 57000 wyróżnia się m.in. specyfikacją materiałową (mosiądz niklowany), zakresem ciśnień i temperatur, a także różnorodnością wariantów (trójniki T, kolanka, łączniki proste itp.). W porównaniu z innymi seriami, 57000 kładzie nacisk na wytrzymałość i wszechstronność w rozwiązaniach przemysłowych.

11. Czy złączki push-in są szczelne zaraz po pierwszym wciśnięciu przewodu?
    Tak, jeśli przewód jest prawidłowo obcięty i ma właściwą średnicę, uszczelka wargowa i pierścień sprężysty zapewniają natychmiastową szczelność na poziomie spełniającym wymogi przemysłowe. Przed doprowadzeniem pełnego ciśnienia zaleca się jednak krótką kontrolę i test z niskim ciśnieniem.

12. Czy producent zapewnia akcesoria do znakowania lub montażu trójników?
    W niektórych przypadkach można nabyć zaślepki, uchwyty czy oznaczniki do przewodów od tego samego dostawcy, co ułatwia utrzymanie porządku w instalacji. Warto zapoznać się z działem „Akcesoria dla pneumatyki” w katalogu CPP PREMA.

13. Czy możliwe jest malowanie lub zmiana koloru powłoki?
    Z reguły powłoka niklowa ma standardowy srebrzysty wygląd. Nie jest praktykowane malowanie złączek, ponieważ ewentualna farba może łuszczyć się w czasie eksploatacji i zanieczyszczać instalację. Jeśli konieczny jest odmienny wygląd, można poszukać złączek w całości wykonanych z tworzyw sztucznych lub stali nierdzewnej.

14. Jak duży ciężar mogą unieść trójniki typu T?
    Masa przewodów i ciśnienie działające na ścianki węża to główne obciążenia. Sam korpus z mosiądzu niklowanego z łatwością znosi standardowe warunki w instalacjach pneumatycznych. Jeżeli przewody są bardzo długie i ciężkie, zaleca się stosowanie dodatkowych klamer stabilizujących wąż, by nie obciążać nadmiernie samej złączki.

15. Czy trójnik wtykowy może pracować w pozycji pionowej (np. w górę lub w dół)?
    Tak, orientacja przestrzenna nie ma znaczenia dla działania mechanizmu push-in, o ile przewody są zamontowane z dbałością o proste cięcie i brak zbędnych naprężeń.

16. Czy można używać wody z glikolem (jak w instalacjach chłodniczych)?
    W większości przypadków tak, jednak warto sprawdzić odporność chemiczną NBR. Jeśli stężenie glikolu jest standardowe (np. 30-50% wody i glikolu), a temperatura nie przekracza zakresu deklarowanego, trójnik może działać zadowalająco. Mimo to docelowo producent koncentruje się na aplikacjach pneumatycznych.

17. Jak radzić sobie z zamarzaniem w systemach zewnętrznych?
    Przede wszystkim należy ograniczyć sytuacje, w których medium lub otoczenie spada poniżej deklarowanych -18°C. Jeśli zachodzi ryzyko zamarzania, konieczne jest stosowanie odpowiednich dodatków w powietrzu (osuszanie) lub ogrzewanie instalacji. Zamarzająca woda może uszkodzić węże i złączki.
