SERIA 57000

Seria 57000 to odpowiedź CPP PREMA na rosnące zapotrzebowanie rynku „Heavy Duty”, czyli rozwiązań przeznaczonych do pracy w najbardziej wymagających i trudnych warunkach przemysłowych. Podstawowym założeniem tej serii jest łączenie najwyższej wytrzymałości, zapewnionej przez specjalnie dobrane materiały konstrukcyjne, z łatwością montażu wynikającą z przemyślanej konstrukcji wtykowej. Produkty wchodzące w skład serii 57000 – takie jak złączki proste z gwintem zewnętrznym, złączki kątowe obrotowe, trójniki typu T wtykowe oraz trójniki typu Y wtykowe – zostały zaprojektowane z myślą o szerokim spektrum zastosowań w różnych gałęziach przemysłu.

Charakterystyczną cechą serii 57000 jest wykorzystanie niklowanego mosiądzu jako głównego materiału konstrukcyjnego. Mosiądz od dawna jest ceniony w przemyśle za wysoką odporność na korozję i wytrzymałość mechaniczną. Dodanie warstwy niklu dodatkowo zwiększa żywotność tych elementów, chroniąc je przed ścieraniem, uszkodzeniami mechanicznymi czy działaniem szkodliwych substancji i czynników atmosferycznych. Takie rozwiązanie sprawia, że złączki z serii 57000 znakomicie radzą sobie w miejscach, w których występują:

• wysokie obciążenia mechaniczne (m.in. wibracje, uderzenia, ścieranie),

• ryzyko powstawania iskier (np. w aplikacjach spawalniczych),

• duże wahania temperatur,

• ekspozycja na czynniki korozyjne i chemicznie agresywne (choć tu zawsze należy sprawdzić zgodność uszczelek z danym medium).

Warto zauważyć, że CPP PREMA przykłada ogromną wagę do standardów jakości. Oznacza to, że każdy produkt przechodzi rygorystyczną kontrolę, od etapu projektowania, przez dobór surowców, aż po testy gotowych wyrobów. Seria 57000 spełnia również szereg norm i wytycznych, co znajduje odzwierciedlenie w dokumentacji technicznej (m.in. normy takie jak ISO 14743:2020, ale też wewnętrzne standardy firmy). Możliwość bezawaryjnego użytkowania w trudnych warunkach potwierdzają liczne testy obciążeniowe, testy szczelności oraz opinie klientów z branż ciężkiego przemysłu, transportu, kolejnictwa, motoryzacji czy robotyki.

Dużym atutem serii 57000 jest modułowa budowa. Mimo że poszczególne złączki (proste, kątowe, trójniki T, trójniki Y) różnią się kształtem i przeznaczeniem, łączy je wspólny system uszczelnień oraz identyczna filozofia montażu: wtykowe łączenie przewodu i – w zależności od wybranego modelu – gwintowane przyłącze (zewnętrzne) lub obrotowe kolano. W praktyce oznacza to, że inżynier projektujący instalację pneumatyczną może z łatwością zestawiać różne elementy, wiedząc, że wszystkie będą pracować w podobnym zakresie ciśnienia i temperatur oraz zapewnią równie wysoką szczelność.

Kolejnym kluczowym aspektem tej serii jest wolność od silikonu. W wielu aplikacjach przemysłowych, np. w lakiernictwie, elektronice czy optyce, obecność silikonu może powodować poważne problemy: od zanieczyszczeń na powierzchniach malowanych, po zaburzenia w procesach produkcyjnych wrażliwych na obecność tego polimeru. Seria 57000, wolna od silikonu, jest idealnym rozwiązaniem dla branż, w których takie zanieczyszczenia są absolutnie niepożądane.

W kontekście montażu i późniejszej obsługi, złączki wtykowe z serii 57000 znacznie upraszczają pracę monterów i operatorów. Wystarczy precyzyjnie przyciąć przewód pod kątem prostym, wsunąć go aż do wyczucia oporu i gotowe – połączenie jest od razu szczelne, stabilne i odporne na wyrwanie. Rozłączenie polega na wciśnięciu specjalnego pierścienia zwalniającego, co pozwala w prosty sposób wycofać przewód z korpusu złączki. Ten mechanizm, w połączeniu z właściwościami uszczelki wargowej i pierścienia sprężystego, gwarantuje pewność połączenia, a jednocześnie minimalizuje czas i koszty związane z ewentualnymi naprawami lub zmianą konfiguracji instalacji. Wysoka powtarzalność tego rozwiązania sprawia, że instalator nie musi martwić się o zużycie czy deformację połączeń – nawet po wielokrotnych demontażach.

Za sukcesem serii 57000 stoi również elastyczność doboru materiałów przewodów: dostępne są różne warianty, m.in. węże z PA6, PA11, PA12, polietylenu, poliuretanu, PTFE czy FEP. Dzięki temu można dobrać materiał przewodu optymalny dla danych warunków procesu (np. odporność chemiczna, odporność termiczna czy elastyczność wymagana w mechanizmach ruchomych).

Podsumowując, Seria 57000 to zespół wysoce wytrzymałych, niezawodnych złączek wtykowych, dedykowanych profesjonalnym zastosowaniom przemysłowym. Ich kluczowe cechy to:

• Wykonanie z niklowanego mosiądzu zapewniające długą żywotność i odporność na korozję.

• Możliwość pracy w szerokim zakresie ciśnień (od -0,99 bar do nawet 20 bar, a w niektórych modelach do 15 czy więcej bar, w zależności od wymagań).

• Zgodność z wieloma typami węży (PA, PU, PE, PTFE itd.), co umożliwia optymalne dopasowanie instalacji do potrzeb użytkownika.

• System wolny od silikonu, co jest istotne w aplikacjach, gdzie silikon powodowałby zanieczyszczenia lub wady produkcji.

• Łatwość montażu i szybkość serwisowania dzięki wtykowemu systemowi łączenia.

• Normy jakości i potwierdzone testy (m.in. ISO 14743:2020), które dają pewność stabilnej i bezawaryjnej pracy.

Każdy z elementów rodziny 57000, czy to złączka prosta z gwintem zewnętrznym, złączka kątowa obrotowa, trójnik typu T czy trójnik typu Y, tworzy spójny system umożliwiający realizację złożonych projektów pneumatycznych w przemyśle ciężkim, spawalnictwie, robotyce, motoryzacji, kolejnictwie, a także w innych branżach wymagających ponadprzeciętnej niezawodności

Zastosowania produktów z serii 57000 są niezwykle szerokie, ponieważ łączą one w sobie odporność na niekorzystne warunki (takie jak wysoka temperatura, iskry czy zanieczyszczenia) z łatwością i pewnością łączenia charakterystyczną dla systemów wtykowych. Poniżej przedstawiono kluczowe obszary, w których te złączki sprawdzają się szczególnie dobrze.

1. Robotyka i automatyka przemysłowa

   • W nowoczesnych liniach produkcyjnych, zdominowanych przez roboty i manipulatory, układy pneumatyczne często sterują chwytakami, siłownikami czy zaworami.

   • Produkty serii 57000, zwłaszcza złączki kątowe obrotowe, pozwalają na kompaktowy montaż nawet w ograniczonej przestrzeni, co jest kluczowe w przypadku robotów, gdzie liczy się każdy centymetr przestrzeni.

   • Dzięki odporności na wibracje i uderzenia, złączki nie poluzowują się podczas szybkich ruchów robotów.

2. Przemysł motoryzacyjny

   • W fabrykach samochodów i motocykli szeroko wykorzystuje się narzędzia i siłowniki pneumatyczne, służące do montażu poszczególnych podzespołów.

   • Seria 57000 doskonale nadaje się do układów, w których liczy się wydajność, ale też odporność na intensywną eksploatację – np. pistoletów lakierniczych czy urządzeń do nitowania.

   • W dziale obsługi posprzedażowej (np. w warsztatach i autoryzowanych serwisach) złączki te umożliwiają szybkie doposażenie stanowisk w nowe przewody pneumatyczne.

3. Sektor kolejowy

   • Złączki wtykowe z mosiądzu niklowanego są cenione przy produkcji i utrzymaniu taboru kolejowego, w tym układów hamulcowych i pomocniczych systemów zasilanych sprężonym powietrzem.

   • W pociągach, tramwajach czy metrach liczy się niezawodność i bezpieczeństwo pasażerów, więc każdy element instalacji musi spełniać wysokie wymagania norm i przejść rygorystyczne testy.

   • Ze względu na narażenie na duże wibracje, zmienne warunki atmosferyczne oraz potencjalny kontakt z solanką (np. zimą), mosiądz niklowany sprawdza się tu wyśmienicie.

4. Przemysł ciężki i spawalnictwo

   • W spawalniach czy odlewniach panują ekstremalne warunki: wysoka temperatura, iskry, pył i możliwość uszkodzeń mechanicznych.

   • Seria 57000 dzięki odporności na wysoką temperaturę (w granicach do 70°C, a często i więcej w krótkotrwałych ekspozycjach) oraz na iskry spawalnicze, stanowi bezpieczne rozwiązanie.

   • Złączki np. trójniki typu T czy Y ułatwiają rozdzielanie sprężonego powietrza do różnych stanowisk spawalniczych.

5. Systemy chłodzenia (obieg wody chłodzącej) i próżni

   • Niektóre z instalacji wymagają przesyłu wody chłodzącej, glikolu lub pracy w lekkiej próżni. Seria 57000, w połączeniu z odpowiednim doborem uszczelek, potrafi sprostać i tym zadaniom.

   • W odróżnieniu od typowych złączy mosiężnych bez powłoki, niklowanie zapewnia lepszą ochronę przed korozją wywoływaną np. działaniem wody.

   • Łatwość serwisowania jest cenna, kiedy trzeba często zmieniać konfigurację przepływu w modułowych systemach chłodzenia.

6. Przemysł chemiczny i farmaceutyczny

   • Złączki wtykowe z mosiądzu niklowanego można stosować w aplikacjach kontaktujących się z różnymi substancjami, pod warunkiem sprawdzenia kompatybilności chemicznej (zwłaszcza elastomerów) z danym medium.

   • W branży farmaceutycznej lub w laboratoriach istotne jest, aby elementy instalacji nie wprowadzały zanieczyszczeń ani nie reagowały z substancjami. Seria 57000 jest wolna od silikonu, co bywa istotne w produkcji leków, kosmetyków czy szczepionek.

7. Sektor spożywczy

   • Podobnie jak w przemyśle farmaceutycznym, także i tu ceni się czystość oraz higienę instalacji. Niklowanie ułatwia utrzymanie powierzchni w czystości i zapobiega rdzewieniu.

   • Niekiedy stosowane są węże z tworzyw atestowanych do kontaktu z żywnością, co pozwala transportować np. powietrze procesowe w strefie produkcji wyrobów spożywczych.

8. Inne obszary (np. warsztaty, małe zakłady)

   • Złączki z serii 57000 są także świetnym wyborem do mniejszych warsztatów, gdzie wciąż liczy się niezawodność i łatwość obsługi. W tego typu miejscach, intensywne użytkowanie narzędzi pneumatycznych może powodować spore obciążenia instalacji, a złączki muszą wytrzymać takie warunki.

   • Możliwość szybkiego rozbudowania sieci sprężonego powietrza jest atutem w sytuacji, gdy warsztat rozwija się i potrzebuje nowych przyłączy.

Widać więc, że Seria 57000 ma zastosowanie przekrojowe – od małych warsztatów aż po kompleksowe linie produkcyjne w przemyśle ciężkim. Jej głównymi wyznacznikami są:

• maksymalna niezawodność w trudnych warunkach,

• odporność na korozję, wibracje i potencjalne uszkodzenia,

• zgodność z wieloma rodzajami węży i różnych mediów (powietrze, woda, glikol, próżnia).

To połączenie elastyczności i trwałości sprawia, że seria 57000 cieszy się zaufaniem inżynierów i monterów w licznych aplikacjach.

Zrozumienie parametrów technicznych serii 57000 pozwala ocenić, czy jest to rozwiązanie właściwe dla konkretnego projektu. W niniejszej sekcji przyjrzymy się takim aspektom jak zakres ciśnienia, temperatura pracy, normy jakości, a także specyficzne detale wykonania poszczególnych rodzin produktów (złączek prostych z gwintem zewnętrznym, kątowych obrotowych, trójników T i trójników Y).

1. Zakres ciśnienia

   • Deklarowany w dokumentacji producenta wynosi od -0,99 bar (dla warunków próżni) do 20 bar (w warunkach nadciśnienia).

   • Ta rozpiętość sprawia, że elementy serii 57000 nadają się zarówno do zastosowań próżniowych (np. do uchwytów próżniowych w robotyce), jak i typowych układów sprężonego powietrza, gdzie ciśnienie robocze może sięgać kilkunastu barów.

   • Niektóre konfiguracje złączek (np. z dłuższymi gwintami czy większymi średnicami) mogą mieć zbliżony zakres, ale zawsze warto sprawdzić w katalogu, czy dana wersja zachowuje max. dopuszczalne ciśnienie.

2. Temperatura pracy

   • Typowy przedział to -18°C do +70°C, co pozwala na pracę w wielu środowiskach przemysłowych.

   • Dolna granica -18°C oznacza, że złączki te mogą być stosowane w chłodniach czy zimniejszych halach, o ile nie dochodzi do istotnego spadku temperatury poniżej tej wartości.

   • W przypadku aplikacji wymagających jeszcze wyższej temperatury (powyżej 70°C), należy zweryfikować kompatybilność uszczelek i spoiw z takimi warunkami.

3. Normy i certyfikaty

   • Jak wspomniano wcześniej, seria 57000 jest wolna od silikonu i może spełniać wymogi ISO 14743:2020, potwierdzające bezpieczeństwo użytkowania.

   • CPP PREMA przeprowadza wewnętrzne testy jakości (badania szczelności, testy na wibracje, testy wytrzymałości mechanicznej), co pozwala zagwarantować, że produkty te wytrzymają długotrwałe obciążenia w warunkach przemysłowych.

   • Możliwość pracy z różnymi mediami potwierdzają testy odporności chemicznej mosiądzu niklowanego i elastomerów (przeważnie NBR, EPDM lub inne, w zależności od modelu).

4. Rodzaje produktów w serii 57000

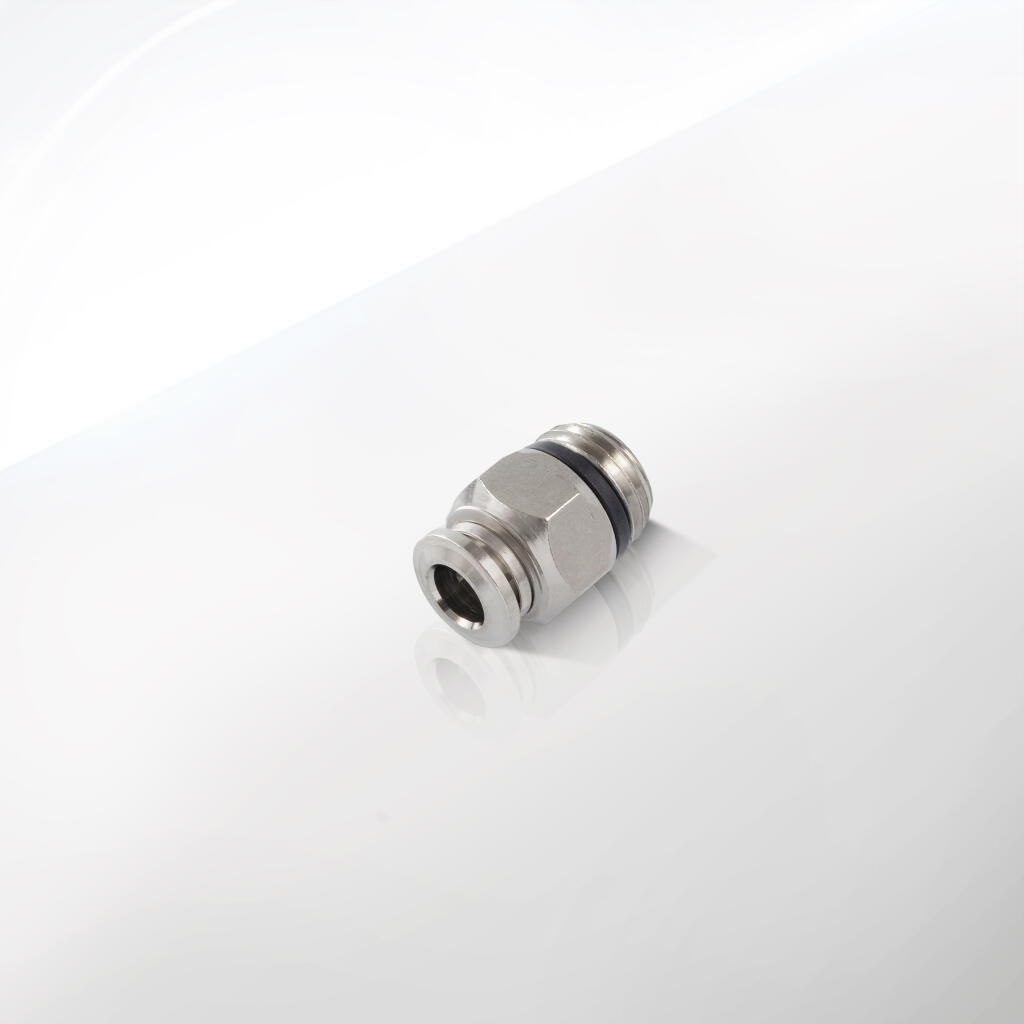

   • Złączki proste z gwintem zewnętrznym: Umożliwiają połączenie przewodu wtykowego z króćcem gwintowanym, zazwyczaj typu BSPT/BSPP, G lub R w zależności od rynku docelowego. Główny gwint może być prosty (BSPP) lub stożkowy (BSPT).

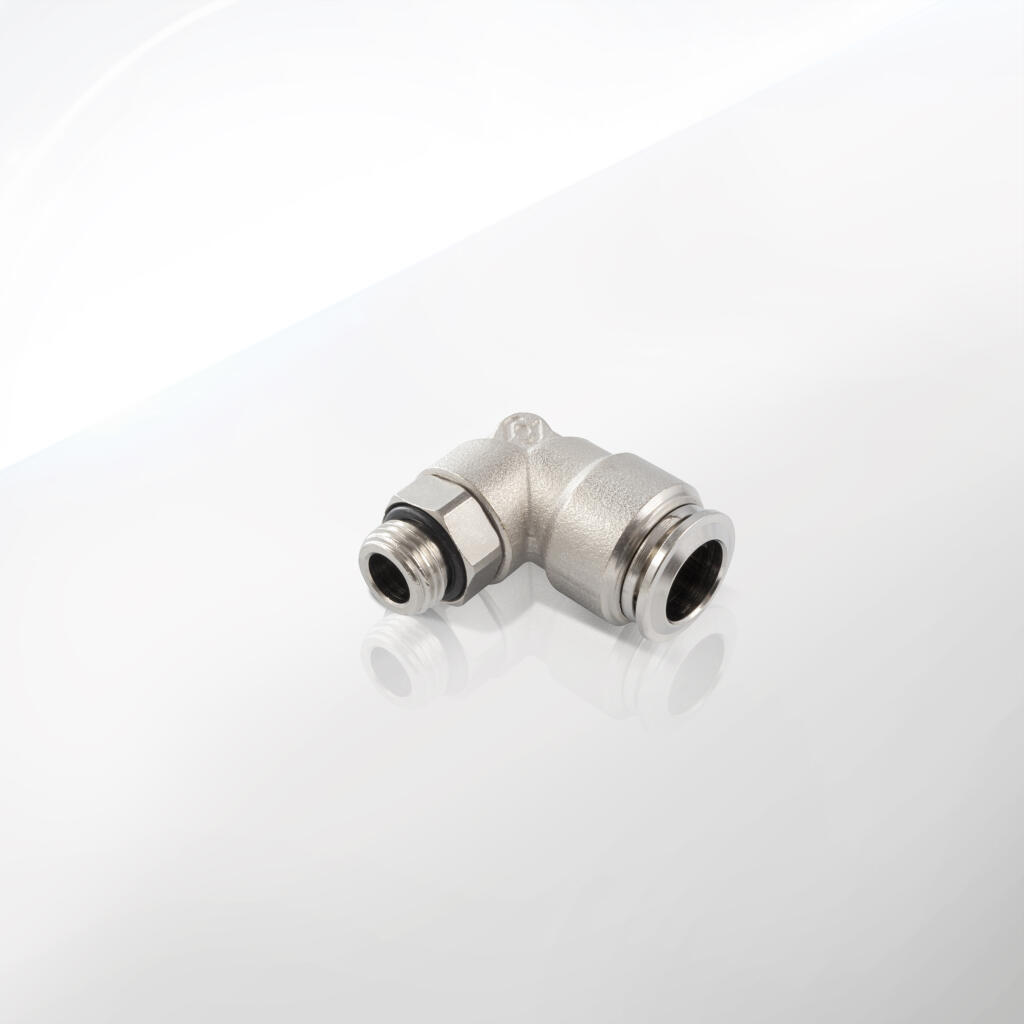

   • Złączki kątowe obrotowe: Szczególnie przydatne, gdy przewód musi być poprowadzony pod kątem prostym, a jednocześnie wymagana jest swoboda ruchu lub łatwość dokręcenia w trudno dostępnych miejscach. Obrotowy mechanizm pomaga w precyzyjnym skierowaniu przewodu.

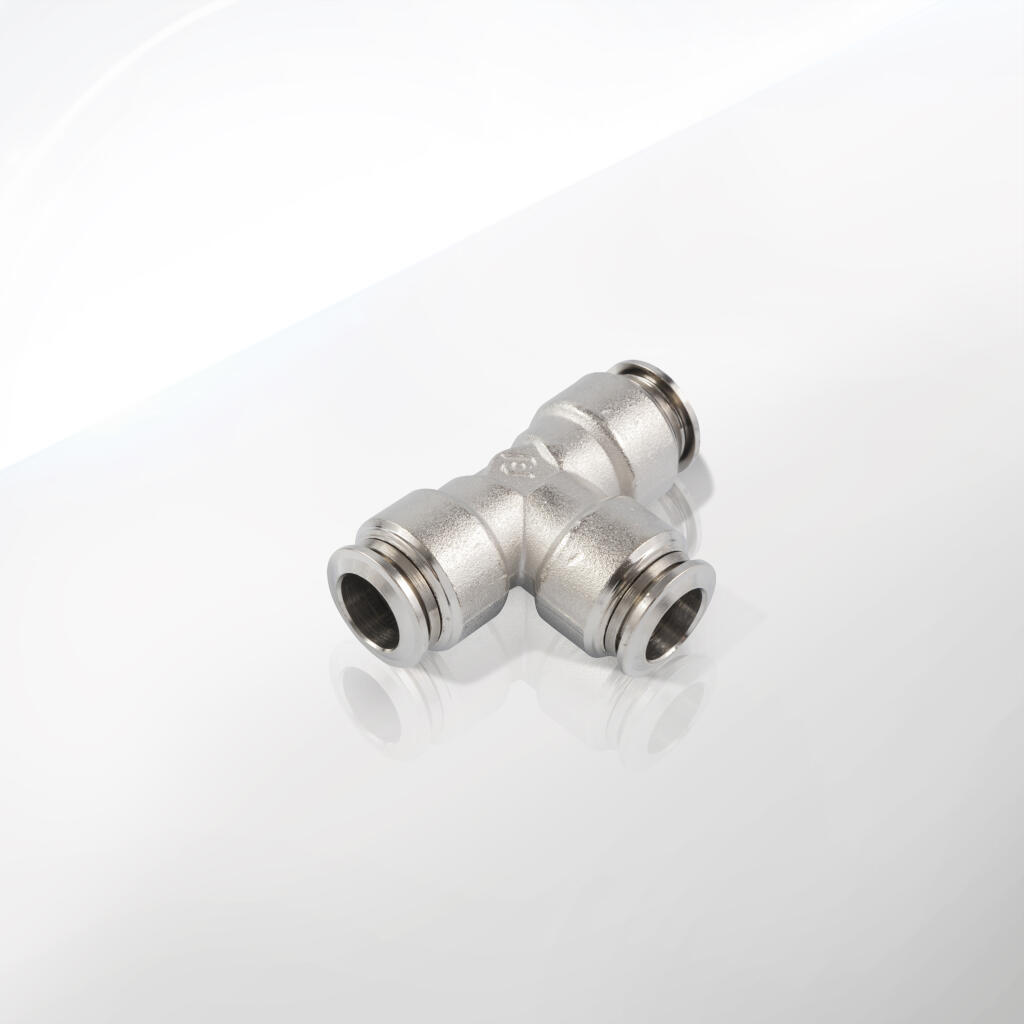

   • Trójniki typu T: Służą do rozdzielania strumienia medium (powietrza, wody itp.) na dwie gałęzie w tym samym planie geometrycznym.

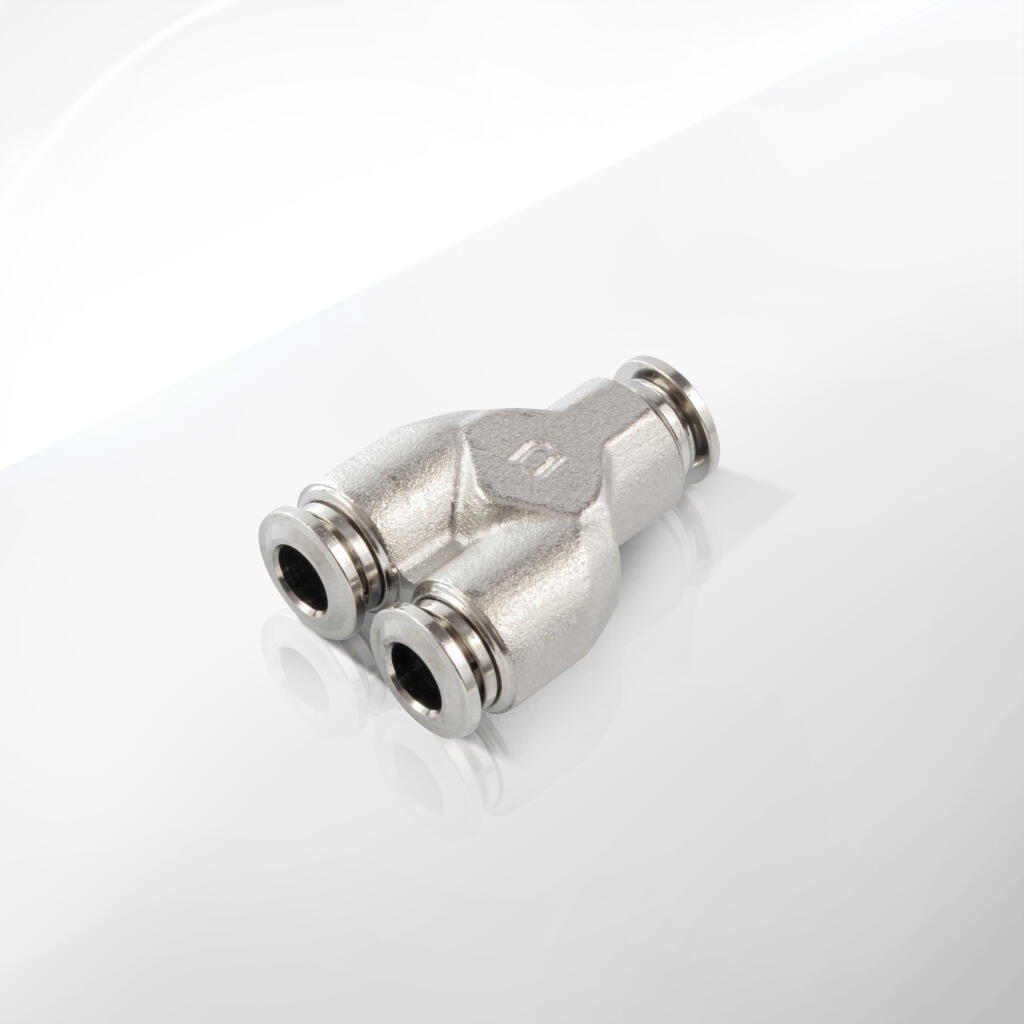

   • Trójniki typu Y: Pozwalają na podobne rozdzielenie, lecz w innej konfiguracji przestrzennej, często bardziej kompaktowej w aplikacjach, gdzie liczy się uniknięcie zagięć węży.

5. Średnice przewodów

   • Seria 57000 jest dostępna w wielu wariantach średnic przewodów (typowo: 4 mm, 6 mm, 8 mm, 10 mm, 12 mm), co pozwala na użycie odpowiednich węży w zależności od zapotrzebowania przepływowego i wymagań mechanicznych.

   • Każda średnica przewodu ma charakterystyczny moduł w złączce, co gwarantuje szczelne i stabilne połączenie.

6. Rodzaje uszczelek i kompatybilność chemiczna

   • Standardowo stosuje się uszczelki z NBR (kauczuk butadienowo-akrylonitrylowy), cechujący się dobrą odpornością na oleje i typowe ciecze przemysłowe.

   • Niektóre warianty mogą wykorzystywać FKM (Viton) do pracy w wyższych temperaturach lub w obecności bardziej agresywnych chemikaliów.

   • Przed wdrożeniem do instalacji należy sprawdzić, czy dany elastomer nadaje się do pracy z konkretnym medium (np. płyny hydrauliczne, glikol, substancje chemiczne).

7. Wytrzymałość na wibracje i wstrząsy

   • Jednym z istotnych aspektów w przemyśle ciężkim są wibracje pochodzące od maszyn, które mogą poluzować połączenia lub skutkować przeciekami. Seria 57000 dzięki mosiężnej konstrukcji i pierścieniom sprężystym minimalizuje to ryzyko.

   • Liczne testy przeprowadzone przez CPP PREMA dowodzą, że złączki te zachowują integralność nawet w silnie wibrującym otoczeniu.

8. Ograniczenia eksploatacyjne

   • Pomimo wysokiej odporności, należy pamiętać, że złączki z mosiądzu niklowanego nie zawsze nadają się do skrajnie agresywnych środowisk chemicznych (np. stężonych kwasów) – tu warto rozważyć alternatywy z wyższą odpornością chemiczną (np. stal nierdzewna czy tworzywo high-performance).

   • Zakres temperatur pracy (do +70°C) może być niewystarczający w aplikacjach wysokotemperaturowych (powyżej 100°C). W takich przypadkach producent może zalecić modele z innym rodzajem uszczelnień.

Podstawą sukcesu serii 57000 jest staranny dobór materiałów, z jakich wykonuje się poszczególne komponenty. Niklowany mosiądz, różne tworzywa sztuczne (PA, PU, PTFE, FEP) i elastomery (NBR, FKM) – wszystko to zapewnia połączenie lekkości, odporności i elastyczności niezbędnych w wymagających warunkach. Poniżej omówiono najważniejsze elementy konstrukcyjne i ich rola w finalnym produkcie.

1. Korpus z mosiądzu niklowanego

   • Mosiądz (stop miedzi i cynku) jest znany od stuleci ze swojej trwałości i odporności na korozję. W przemyśle pneumatycznym ma długą tradycję jako materiał na złączki, zawory i inne elementy instalacji przesyłowych.

   • Powłoka niklowa pełni funkcję ochronną, zabezpieczając mosiądz przed utlenianiem i zapewniając lepszą odporność na uszkodzenia mechaniczne (zarysowania, obtarcia). Nikiel dodaje także walorów estetycznych – powierzchnia staje się lekko błyszcząca i gładka, co ułatwia utrzymanie czystości.

2. Pierścień sprężysty i elementy zaciskowe ze stali nierdzewnej

   • Te kluczowe części odpowiadają za utrzymanie przewodu wewnątrz złączki. Gdy wsuwamy wąż, pierścień sprężysty chwyta go obwodowo, zapobiegając wysunięciu przy wzroście ciśnienia.

   • Stal nierdzewna jest wytrzymała mechanicznie i odporna na korozję, co jest niezbędne w otoczeniu, gdzie mogą występować wilgoć, środki chemiczne czy skoki temperatur.

   • Dzięki odpowiednio zaprojektowanej geometrii pierścienia, siła zacisku jest równomierna i stabilna przez cały okres eksploatacji.

3. Uszczelki wargowe (NBR, FKM itp.)

   • Są to elementy odpowiadające za szczelność połączenia pomiędzy przewodem a korpusem złączki. W pneumatyce najczęściej stosuje się NBR (kauczuk butadienowo-akrylonitrylowy), który jest odporny na oleje i smary.

   • W wersjach wysokotemperaturowych lub chemicznie odpornych może pojawić się FKM (np. Viton), zapewniający stabilność uszczelnienia w jeszcze wyższym zakresie temperatur i wobec bardziej agresywnych mediów.

   • Wargowa konstrukcja uszczelki pozwala efektywnie kompensować niewielkie różnice w średnicy przewodu czy jego ewentualne odkształcenia.

4. Pierścień zwalniający z tworzywa (zazwyczaj POM lub inny polimer)

   • Ten niewielki element ma duże znaczenie praktyczne: to na niego naciskamy, aby zwolnić uchwyt pierścienia sprężystego i wyjąć przewód z złączki.

   • Polimer powinien być jednocześnie na tyle sprężysty, by umożliwiać wielokrotne wciśnięcie bez odkształceń, i wystarczająco twardy, by nie ulec uszkodzeniu od częstego używania.

5. Różne tworzywa przewodów

   • Choć sama złączka wykonana jest z mosiądzu niklowanego i stali nierdzewnej, warto uwzględnić fakt, że do serii 57000 można podłączyć węże z PA6 (poliamid 6), PA11, PA12, poliuretanu (PU), PTFE czy FEP.

   • Każde z tych tworzyw ma nieco inne parametry mechaniczne (elastyczność, odporność na zaginanie) i chemiczne (np. PTFE czy FEP są wyjątkowo odporne chemicznie i termicznie).

   • Wybór odpowiedniego węża pozwala optymalnie dopasować instalację do danej aplikacji bez utraty kluczowych zalet systemu wtykowego.

6. Kontrola jakości materiałów

   • CPP PREMA utrzymuje ścisły nadzór nad łańcuchem dostaw, dbając, by mosiądz i nikiel były wolne od zanieczyszczeń, a stal nierdzewna spełniała normy związane z odpornością korozyjną.

   • Weryfikowane są też właściwości fizyczne (twardość, wytrzymałość na rozciąganie) oraz obecność mikropęknięć czy wad wewnętrznych.

   • Dzięki temu klienci otrzymują produkt, który bez problemu wytrzymuje intensywną eksploatację w warunkach przemysłowych.

W rezultacie, materiały konstrukcyjne serii 57000 determinują jej wysoką jakość i dopasowanie do wyjątkowo wymagających branż. Takie podejście pozwala też na szeroką standaryzację: niezależnie od tego, czy kupujesz złączkę prostą z gwintem zewnętrznym, czy trójnik typu Y, możesz liczyć na podobne parametry trwałości i szczelności.

Choć złączki wtykowe z serii 57000 cechuje wysoka niezawodność i intuicyjność, warto zapoznać się z podstawowymi zasadami montażu i użytkowania, by w pełni wykorzystać potencjał tych produktów. Poniżej przedstawiamy kroki, które zapewniają optymalne działanie i maksymalną trwałość połączeń.

1. Przygotowanie instalacji

   • Przed rozpoczęciem montażu upewnij się, że układ pneumatyczny jest wyłączony z pracy, a ciśnienie zostało w pełni odprowadzone (odpowietrzone).

   • Sprawdź, czy temperatura otoczenia jest w zakresie dozwolonym dla montażu (powyżej -18°C, aby elastyczność uszczelek była zachowana).

   • Przed montażem warto przetrzeć powierzchnie zanieczyszczone olejami czy pyłem, aby zapobiec przedwczesnemu zużyciu uszczelki.

2. Cięcie przewodów

   • Używaj wyłącznie narzędzi przeznaczonych do cięcia węży pneumatycznych, aby uzyskać równe, prostopadłe krawędzie. Kąt 90° względem osi przewodu jest kluczowy dla zapewnienia szczelności i poprawnego wpasowania się wargowej uszczelki.

   • Unikaj pozostawiania zadziorów czy nierówności; w razie potrzeby wyrównaj krawędź nożem introligatorskim lub specjalnym skrobakiem.

3. Wsunięcie przewodu do złączki

   • Chwyć przewód możliwie blisko jego końca i wsuń go w otwór w złączce. W standardowych przypadkach nie ma potrzeby korzystania z narzędzi, wystarczy zdecydowany, równomierny ruch.

   • Poczujesz wyraźny opór (przewód dotrze do zakończenia wewnątrz złączki). W tym momencie zatrzask sprężysty zablokuje wąż, a uszczelka wargowa przylgnie do jego powierzchni.

   • Jeśli przewód nie wchodzi gładko, sprawdź, czy krawędź jest prawidłowo przycięta i czy nie ma zanieczyszczeń w złączce.

4. Kontrola montażu

   • Delikatnie pociągnij za przewód, aby zweryfikować, czy uchwyt pierścienia sprężystego jest pewny. Nie powinno być możliwości wysunięcia węża bez wciśnięcia pierścienia zwalniającego.

   • Jeśli instalacja przewiduje dokręcenie części gwintowanej (np. w złączkach prostych z gwintem zewnętrznym czy kątowych), zastosuj klucz dynamometryczny, przestrzegając zaleceń dotyczących maksymalnych momentów dokręcania. Zbyt duża siła może uszkodzić złączkę lub gwint.

5. Rozłączanie przewodu

   • Aby wyciągnąć wąż, naciśnij do siebie pierścień zwalniający (zazwyczaj o innym kolorze, np. niebieskim) w korpusie złączki. W ten sposób zwalniasz nacisk pierścienia sprężystego na ściankę przewodu.

   • Wyciągnij przewód jednostajnym ruchem. Ważne jest, by instalacja była wcześniej pozbawiona ciśnienia – w przeciwnym razie przewód może „wystrzelić”, stwarzając zagrożenie dla operatora.

6. Konserwacja i serwis

   • Produkty serii 57000 co do zasady nie wymagają rozbudowanych zabiegów konserwacyjnych, jeśli pracują w zakresie zadanych parametrów i z medium zgodnym z dokumentacją.

   • Zaleca się jednak okresowe przeglądy, zwłaszcza w aplikacjach narażonych na duże zapylenie czy kontakt z pyłem spawalniczym. Czystość pierścienia zwalniającego i jego swoboda ruchu mają kluczowe znaczenie dla łatwego rozłączania.

   • Jeśli dojdzie do uszkodzenia uszczelki (np. w wyniku przekroczenia temperatury maksymalnej), jedynym rozwiązaniem może być wymiana całej złączki, ponieważ wtykowe elementy są często nierozbieralne. W razie wątpliwości skontaktuj się z działem technicznym CPP PREMA.

7. Najczęstsze błędy montażowe

   • Niewłaściwe przycięcie przewodu: Kąt większy niż 90°, zadziory czy odkształcenie końcówki węża mogą skutkować nieszczelnością lub niestabilnym osadzeniem.

   • Zbyt silne dokręcanie gwintu: Może doprowadzić do deformacji korpusu złączki lub uszkodzenia gwintu w gnieździe.

   • Niedostateczne odpowietrzenie: Próba montażu/rozłączania przewodów w układzie pod ciśnieniem jest niebezpieczna i może uszkodzić elementy instalacji, a nawet zranić operatora.

8. Zalecenia BHP

   • Zawsze używaj okularów ochronnych i ewentualnie rękawic, zwłaszcza w strefach spawalniczych czy wysoko zanieczyszczonych.

   • Upewnij się, że stanowisko pracy jest wolne od potencjalnych źródeł zapłonu (jeśli w układzie krąży gaz palny lub para).

   • Przed pierwszym uruchomieniem instalacji dokonaj próby ciśnieniowej przy niższym ciśnieniu, by wykryć ewentualne wycieki lub błędy montażowe.

Poniżej przedstawiamy zestaw najczęściej zadawanych pytań dotyczących produktów z serii 57000 – w szczególności złączek prostych z gwintem zewnętrznym, złączek kątowych obrotowych oraz trójników typu T i Y. Odpowiedzi powstały w oparciu o dokumentację techniczną CPP PREMA i wieloletnie doświadczenie użytkowników.

1. Czy seria 57000 jest faktycznie „Heavy Duty”? Co to oznacza w praktyce?

   • „Heavy Duty” wskazuje, że produkty te zostały zaprojektowane do pracy w warunkach, w których występują intensywne drgania, wysoka temperatura, iskry, smary, oleje, zanieczyszczenia czy ryzyko uszkodzeń mechanicznych. Dzięki mosiądzowi niklowanemu i solidnej konstrukcji wtykowej, seria 57000 radzi sobie z tymi wyzwaniami znacznie lepiej niż standardowe złączki.

   • W praktyce oznacza to dłuższą żywotność, mniejszą liczbę awarii i wycieków, a co za tym idzie, niższe koszty eksploatacyjne oraz rzadszą konieczność przestojów serwisowych.

2. Na czym polega różnica między trójnikiem typu T a trójnikiem typu Y?

   • Trójnik typu T (T-fitting) rozgałęzia przepływ medium w sposób, w którym odgałęzienie jest prostopadłe do głównej osi przepływu.

   • Trójnik typu Y (Y-fitting) kieruje dwie odgałęzienia w sposób bardziej ukośny, co bywa praktyczne w miejscach, gdzie zależy nam na płynniejszym przepływie, kompaktowym montażu lub uniknięciu ostrych zagięć węży.

   • Wybór zależy często od uwarunkowań przestrzennych i kierunku, w jakim mają biec przewody.

3. W jakich branżach unika się obecności silikonu i dlaczego seria 57000 ma tu przewagę?

   • Silikon bywa niepożądany m.in. w lakiernictwie (zaburza przyczepność farb i lakierów), w elektronice (może zanieczyszczać precyzyjne elementy półprzewodnikowe) i w optyce (ryzyko powstawania wad powłok).

   • Ponieważ seria 57000 jest wolna od silikonu, instalacje wykonane z jej udziałem nie wprowadzają tych zanieczyszczeń i nie zagrażają jakości finalnych produktów. To duży atut w aplikacjach high-tech i w branżach, gdzie precyzja jest priorytetem.

4. Czy można używać złączek serii 57000 z cieczami innymi niż woda?

   • Tak, choć wymaga to sprawdzenia odporności chemicznej danej uszczelki i materiału korpusu. Mosiądz niklowany jest dość odporny na wodę, oleje i wiele substancji chemicznych, jednak w przypadku cieczy silnie korozyjnych czy o bardzo wysokiej temperaturze, trzeba upewnić się co do kompatybilności.

   • Jeśli planujemy przesyłać media specyficzne (np. kwasy, ługi, rozpuszczalniki organiczne), lepiej skonsultować się z działem technicznym producenta.

5. Jak często należy przeprowadzać konserwację instalacji opartej na złączkach wtykowych?

   • Regularne przeglądy zależą od intensywności pracy systemu. W wielu firmach wprowadza się coroczne lub półroczne przeglądy całej pneumatyki, obejmujące sprawdzenie szczelności, stanu przewodów i złączek.

   • Najważniejsze jest monitorowanie nieszczelności (spadków ciśnienia), co można zrobić np. po godzinach pracy, obserwując, czy ciśnienie w zbiorniku sprężonego powietrza utrzymuje się na stałym poziomie.

6. Czy istnieje ryzyko uszkodzenia gwintu podczas dokręcania?

   • Tak, jeśli zastosujemy zbyt duży moment dokręcania, możemy odkształcić gwint mosiężny lub nawet uszkodzić korpus. Zawsze warto używać klucza dynamometrycznego i kierować się tabelami producenta.

   • CPP PREMA zazwyczaj publikuje rekomendowane wartości momentów dokręcania w zależności od rozmiaru gwintu. Należy pamiętać, że mosiądz, mimo niklowania, nie jest tak twardy jak stal – przesadne dokręcanie niepolecane.

7. Jak zachowują się te złączki w kontakcie z wysoką temperaturą otoczenia, np. w pobliżu pieców?

   • Standardowy zakres pracy to do +70°C. Krótkotrwałe przekroczenia tej granicy nie zawsze powodują natychmiastową awarię, jednak mogą przyspieszyć starzenie się uszczelek i polimerowych elementów (pierścień zwalniający).

   • Jeśli temperatura pracy przekracza tę wartość przez dłuższy czas, producent może zasugerować alternatywne uszczelnienia (np. FKM) lub całkowicie inne rozwiązanie, np. złączki stalowe.

8. Czy połączenia wtykowe nadają się do systemów z pulsacyjnym przepływem (np. w układach sterowanych zaworami impulsowymi)?

   • Tak, złączki wtykowe radzą sobie z pulsacjami ciśnienia, o ile nie przekracza się dopuszczalnych zakresów pracy. Korpus mosiężny jest na tyle wytrzymały, że nie ulega uszkodzeniom wskutek cyklicznych zmian ciśnienia.

   • W systemach impulsowych zawsze warto regularnie sprawdzać szczelność, ponieważ intensywne zmiany ciśnienia mogą z czasem wpłynąć na żywotność uszczelek.

9. Czym różni się gwint stożkowy od prostego i czy wszystkie złączki serii 57000 są dostępne w obu wersjach?

   • Gwint stożkowy (np. BSPT, R) uszczelnia się samoczynnie na gwincie dzięki zwężającemu się profilowi, często stosuje się do tego jeszcze taśmę PTFE lub inne uszczelniacze.

   • Gwint prosty (np. BSPP, G) wymaga zwykle dodatkowej uszczelki czołowej (oring, podkładka).

   • Seria 57000 zazwyczaj oferuje wybór – modele z gwintem stożkowym i modele z gwintem prostym. Kluczowe jest sprawdzenie w katalogu, które rozmiary i warianty są aktualnie dostępne.

10. Jakie są typowe przyczyny nieszczelności w systemie z złączkami wtykowymi?

    • Niewłaściwe przygotowanie końca przewodu (nieprostopadłe cięcie, zadziory).

    • Zużycie lub uszkodzenie uszczelki wargowej, np. wskutek działania skrajnych temperatur bądź niekompatybilnych chemicznie mediów.

    • Zbyt duży lub zbyt mały moment dokręcania gwintu w złączkach z przyłączem gwintowanym.

    • Mechaniczne uszkodzenie korpusu (uderzenie, wgniecenie) lub pierścienia zwalniającego (np. w wyniku ciągłego brudu, który blokuje jego ruch).
