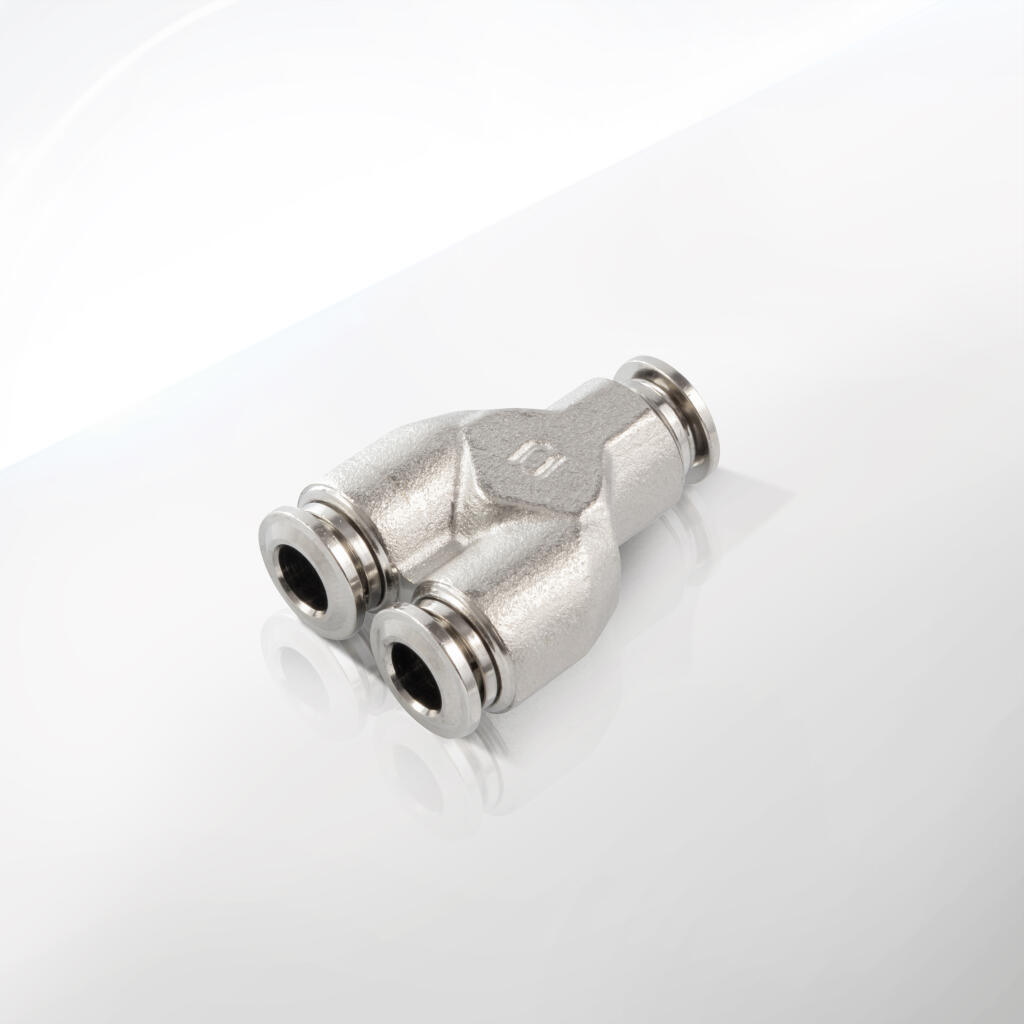

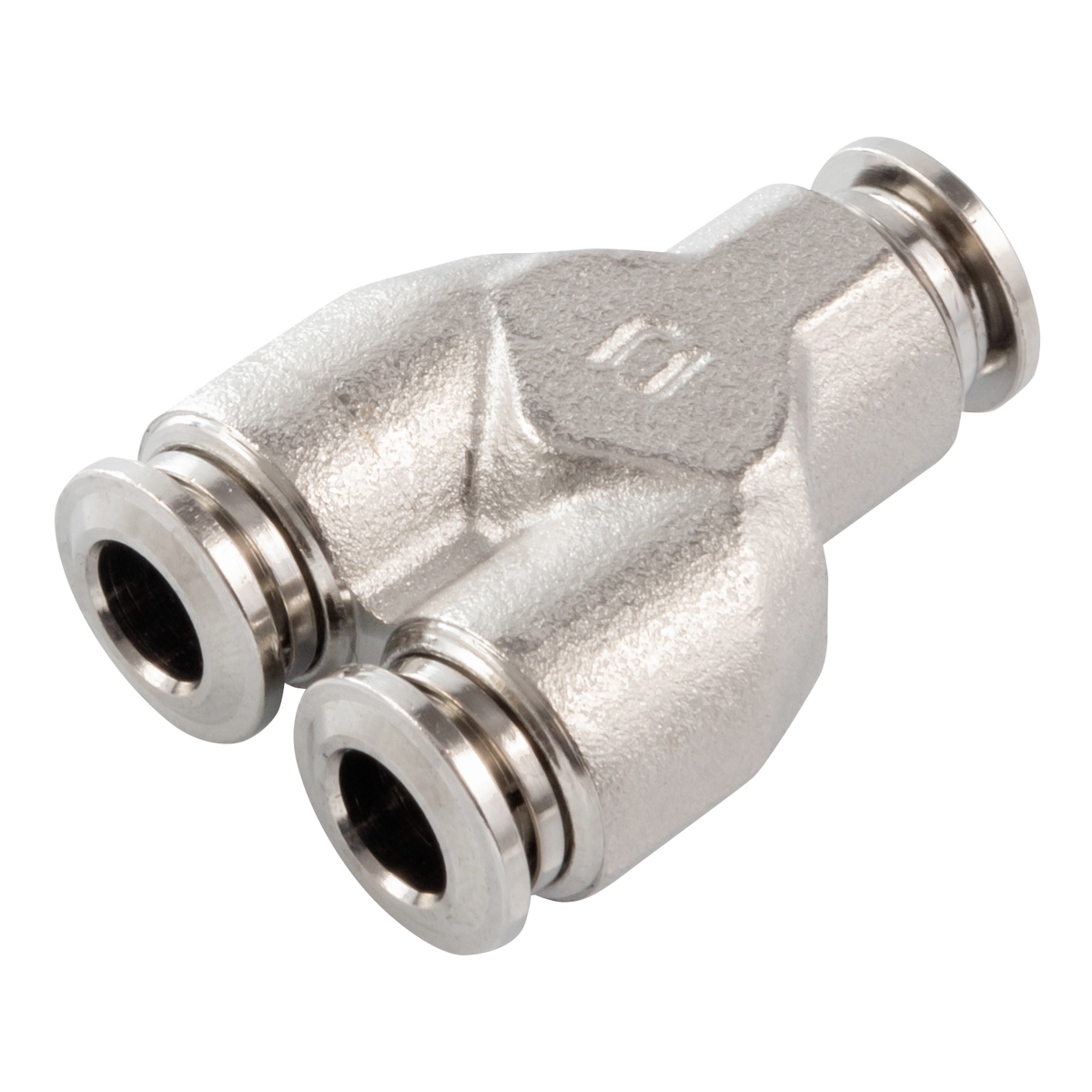

Trójniki typu Y wtykowe typ 83.0050.12

Trójniki typu Y wtykowe serii 83.0050.12 firmy CPP Prema, wykonane z wysokiej jakości mosiądzu niklowanego, służą do łączenia przewodów pneumatycznych w systemach sprężonego powietrza. Dzięki charakterystycznemu kształtowi typu Y, możliwe jest efektywne i ergonomiczne rozdzielenie przepływu sprężonego medium na dwa równoległe przewody. Numer katalogowy 57310 odnosi się do trójnika przeznaczonego dla przewodu o średnicy 6 mm.

Konstrukcja push-in zapewnia bardzo szybki i łatwy montaż. Aby połączyć przewód pneumatyczny, wystarczy go wsunąć w otwór wtykowy, aż metalowy pierścień zaciskowy automatycznie go zablokuje. Dzięki temu proces instalacji przebiega bez użycia narzędzi specjalistycznych. Każdy trójnik wyposażono w dodatkowe pierścienie ochronne z technopolimeru, które skutecznie zabezpieczają przed przypadkowym wysunięciem przewodu pod wpływem wibracji i naprężeń eksploatacyjnych.

Trójniki CPP Prema z serii 57000 charakteryzują się wysoką odpornością mechaniczną i chemiczną dzięki zastosowaniu mosiądzu pokrytego niklem. Powłoka ta nie tylko zabezpiecza element przed korozją, ale także zwiększa jego odporność na ścieranie oraz działanie agresywnych czynników środowiskowych, takich jak wilgoć, smary, oleje czy środki chemiczne. Zastosowane uszczelki NBR gwarantują pełną szczelność nawet przy wysokich ciśnieniach do 20 bar, a na życzenie dostępne są wersje z uszczelkami EPDM, które umożliwiają pracę w rozszerzonym zakresie temperatur oraz przy większej wilgotności.

Trójniki Y CPP Prema są kompatybilne ze standardowymi przewodami poliuretanowymi (PU), poliamidowymi (PA) oraz polietylenowymi (PE), które powszechnie stosuje się w instalacjach pneumatycznych. Dzięki temu stanowią uniwersalne rozwiązanie dla profesjonalnych instalatorów oraz projektantów systemów pneumatycznych. Ich kompaktowe wymiary (długość całkowita 36,5 mm) i niewielka masa (ok. 0,02 kg) pozwalają na zastosowanie nawet w najbardziej ograniczonych przestrzeniach montażowych.

Produkt spełnia wszelkie wymagania bezpieczeństwa, jakości i środowiskowe zgodne z dyrektywami Unii Europejskiej, takimi jak RoHS oraz REACH, co zapewnia bezpieczne użytkowanie oraz łatwą integrację w instalacjach certyfikowanych, w tym ATEX.

Trójniki CPP Prema to niezawodne rozwiązanie, które umożliwia budowanie efektywnych, szczelnych i bezawaryjnych układów pneumatycznych, minimalizując czas montażu oraz konserwacji. Solidność wykonania i przemyślana konstrukcja sprawiają, że są szczególnie polecane przez ekspertów branży pneumatycznej do profesjonalnych zastosowań przemysłowych.

Trójniki wtykowe typu Y CPP Prema serii 83.0050.12 znajdują szerokie zastosowanie w przemyśle, automatyce i technologiach montażowych. Dzięki swojej uniwersalnej konstrukcji oraz łatwości montażu są szczególnie popularne w aplikacjach, które wymagają szybkiego i sprawnego rozdzielenia lub łączenia strumienia sprężonego powietrza.

W przemyśle motoryzacyjnym trójniki Y wykorzystywane są do rozdziału powietrza zasilającego siłowniki pneumatyczne, które sterują pracą robotów montażowych i linii produkcyjnych. Dzięki temu możliwe jest precyzyjne sterowanie wieloma elementami jednocześnie, przy minimalnych stratach ciśnienia. Solidne wykonanie z mosiądzu niklowanego sprawia, że są odporne na agresywne środowisko hal produkcyjnych, w tym oleje i smary używane w maszynach.

W automatyce przemysłowej trójniki wtykowe typu Y są istotnym elementem systemów sterowania zaworami, siłownikami oraz urządzeniami wykonawczymi. Ich konstrukcja push-in umożliwia szybkie wprowadzanie zmian w instalacji bez konieczności użycia specjalnych narzędzi, co jest niezwykle istotne w środowiskach dynamicznych, gdzie konfiguracja układów pneumatycznych często ulega modyfikacji.

Branża spożywcza i farmaceutyczna docenia trójniki Y ze względu na ich odporność na korozję oraz możliwość stosowania w warunkach wymagających szczególnej czystości. Niklowana powierzchnia mosiężnego korpusu zapewnia łatwość utrzymania higieny, a zastosowane uszczelki EPDM mogą pracować w środowisku nasyconym parą wodną oraz środkami dezynfekującymi.

Trójniki CPP Prema znajdują również zastosowanie w instalacjach warsztatowych oraz serwisowych, gdzie liczy się możliwość szybkiego montażu i demontażu połączeń pneumatycznych. Umożliwiają błyskawiczne wykonanie tymczasowych lub stałych rozgałęzień przewodów, przy zachowaniu pełnej szczelności oraz stabilności pracy urządzeń.

Ponadto, ze względu na możliwość pracy w szerokim zakresie temperatur i ciśnień, trójniki te mogą być stosowane również w instalacjach próżniowych, systemach chłodzenia oraz centralnego smarowania. Ich wysoka szczelność i trwałość gwarantują niezawodność nawet w najbardziej wymagających aplikacjach technicznych.

Dzięki swojej kompaktowej budowie, trójniki Y CPP Prema świetnie nadają się także do instalacji mobilnych, takich jak maszyny przenośne, urządzenia diagnostyczne oraz mobilne systemy automatyki. Ich lekka konstrukcja i pewne zamocowanie przewodów zapewniają długotrwałe działanie nawet w warunkach ciągłych drgań i wstrząsów mechanicznych.

Podsumowując, trójniki pneumatyczne typu Y CPP Prema serii 83.0050.12 to wszechstronne rozwiązanie dla przemysłu oraz automatyki. Zapewniają solidność wykonania, szybkość instalacji oraz szeroką kompatybilność z dostępnymi przewodami pneumatycznymi, co czyni je idealnym wyborem dla profesjonalnych użytkowników i specjalistów od instalacji pneumatycznych.

Parametry techniczne trójnika wtykowego typu Y CPP Prema 57310 zostały zoptymalizowane pod kątem pracy w typowych warunkach przemysłowych. Oto najważniejsze dane użytkowe tego produktu:

• Średnica przewodu: 6 mm – dedykowany do węży pneumatycznych 6×? mm (średnica nominalna zewnętrzna 6 mm).

• Typ złącza: szybkozłączka push-in typu Y, przelotowa. Trzy końcówki wtykowe do wpinania przewodów (bez gwintów metalowych).

• Materiał korpusu: mosiądz niklowany – wytrzymały metal o doskonałych właściwościach mechanicznych i antykorozyjnych. Niklowanie zwiększa odporność na czynniki chemiczne, ścieranie i wilgoć.

• Materiał pierścienia zaciskowego: stal nierdzewna AISI 301 – sprężysty metal, zapewniający stały docisk przewodu. Odporna na odkształcenia, gwarantuje niezawodne zaciskanie i długotrwałą pracę w zmiennych temperaturach.

• Pierścień zabezpieczający (klips ochronny): technopolimer (wytrzymałe tworzywo sztuczne) – zabezpiecza przed przypadkowym wypięciem przewodu, szczególnie przy drganiach. Wytrzymały na uszkodzenia mechaniczne.

• Uszczelnienie: oring z NBR (kauczuk nitrylowo-butadienowy) – standardowe uszczelnienie zapewniające pełną szczelność połączenia przy ciśnieniu roboczym; woda, oleje i powietrze na niego działają normalnie. Wersja EPDM jest dostępna na zamówienie (odporność na wyższą temperaturę do +130 °C, chemiczne środowiska itp. – szczegóły w dziale materiałowym).

• Zakres ciśnienia roboczego: od –0,99 do +20 bar. Pozwala to na szerokie zastosowanie zarówno w normalnym ciśnieniu roboczym instalacji pneumatycznych, jak i bliskiej próżni. Wyjątkowa górna granica (20 bar) zapewnia bezpieczeństwo i niezawodność pracy pod wysokim ciśnieniem.

• Zakres temperatury pracy: od –20 °C do +80 °C (z uszczelkami NBR); do –40 °C do +130 °C (z uszczelkami EPDM). Trójnik zachowuje szczelność i właściwości mechaniczne w szerokim zakresie temperatur, dzięki czemu może być stosowany w układach pracujących zarówno na mrozie, jak i przy podwyższonych temperaturach otoczenia.

• Długość całkowita (L): 36,5 mm – krótka konstrukcja kompaktowa pozwala na montaż w ograniczonych przestrzeniach.

• Wymiary montażowe: odległość między osiami wtyków wynosi A=13,5 mm, przekrój korpusu umożliwiający użycie klucza płaskiego to CH=13 mm. Pozwala to na łatwe przytrzymanie kluczem podczas montażu lub kontroli połączenia.

• Ciężar: (ok. 0,02 kg) – niewielka masa trójnika zmniejsza obciążenie całego układu i jest korzystna w mobilnych instalacjach.

Dane te odzwierciedlają specyfikację techniczną producenta oraz standaryzację elementów pneumatycznych serii 57000. Na przykład, warto zauważyć, że mosiądz niklowany zapewnia jednocześnie odporność na wysokie ciśnienia i temperatury, co w połączeniu z nierdzewnym pierścieniem zaciskowym i trwałymi oringami skutkuje długotrwałą i szczelną pracą trójnika. W praktyce oznacza to, że trójnik CPP Prema 57310 gwarantuje stabilne parametry pracy bez ryzyka przecieków, o czym często wspominają producenci (np. seria LF 3600 firmy Parker podkreśla, że dokładne wykonanie i NBR zapobiegają odpadom ciśnienia).

Ponadto, trójnik jest zgodny z typowymi normami przemysłowymi i certyfikowany na użytkowanie w systemach ATEX (jeśli instalacja powietrzna jest objęta certyfikacją), a użyte materiały spełniają wymagania RoHS/REACH (brak substancji toksycznych w używanych stopach i tworzywach). Odpowiednie certyfikaty dostępne są do wglądu u dostawcy produktu. Wartość użyteczna tego trójnika dla inżynierów i projektantów instalacji pneumatycznych polega na jego prostych, ale solidnych parametrach – zapewnia trwałe połączenie 3 przewodów o ø6 mm z gwarancją pracy w trudnych warunkach.

Podstawowym materiałem korpusu trójnika Y 57310 jest mosiądz niklowany. Mosiądz (stop miedzi z cynkiem) cechuje się wysoką wytrzymałością mechaniczną i dobrą obrabialnością, a powłoka niklu dodatkowo zwiększa jego odporność na korozję i ścieranie. Jak podkreślają specjaliści, złączki wykonane z niklowanego mosiądzu wykazują wysoką odporność na korozję i mogą być stosowane w środowiskach narażonych na wilgoć oraz substancje chemiczne. Dzięki temu korpus z niklowanego mosiądzu zapewnia, że trójnik będzie odporny na warunki pracy panujące w przemyśle – czynniki atmosferyczne, oleje czy kondensat nie zdewastują powierzchni złącza. Ogólne właściwości złączek metalowych pozwalają również na pracę w wyższych temperaturach i ciśnieniach w porównaniu do ich plastikowych odpowiedników.

Metalowy pierścień zaciskowy wewnątrz złączki jest wykonany ze stali nierdzewnej typu AISI 301. To specjalna stal nierdzewna sprężynowa, która gwarantuje stały docisk węża oraz odporność na odkształcenia. Dzięki swojej sprężystości pierścień mocno zaciska przewód na swej górnej powierzchni, a odporny materiał zapobiega szybkiemu zużyciu pod wpływem nacisków. Stal nierdzewna 301 zapewnia też dobrą odporność na korozję mechaniczno-chemiczną, co wydłuża trwałość elementu nawet przy wielokrotnych cyklach podłączania i odłączania przewodu.

Uszczelnienie wykonano z elastomeru NBR (kauczuk nitrylowo-butadienowy). NBR jest standardowym materiałem uszczelniającym w pneumatyce – charakteryzuje się dobrą odpornością na smary i oleje oraz dobre właściwości mechaniczne w zakresach temperatur typowych instalacji (–20…+80 °C). Oring NBR gwarantuje szczelność połączenia i zapobiega wyciekom powietrza. W razie potrzeby można zamówić wersję ze uszczelkami EPDM – ten kauczuk jest odporniejszy na wysokie temperatury (praca do +130 °C) oraz korzystniejszy przy pracy z wodą i czynnikiem chłodzącym. Użycie EPDM rozszerza zakres aplikacji (np. w systemach centralnego smarowania lub chłodzenia cieczą), ponieważ lepiej znosi ekstremalne warunki temperaturowe i chemiczne.

Dodatkowo trójnik jest wyposażony w pierścień zabezpieczający wykonany z wytrzymałego technopolimeru (inżynierskiego tworzywa sztucznego). Pierścień ten zabezpiecza przed wypadnięciem przewodu w sytuacjach, gdy wąż może być wystawiony na silne drgania lub naprężenia (np. w maszynach pakujących czy obrabiarkach). Tworzywo technopolimerowe zapewnia dużą trwałość mechaniczną i odporność na pęknięcia, jednocześnie będąc lekkim i niezależnym od przebicia elektrycznego.

Wszystkie te materiały razem tworzą komponent pneumatyczny o wysokiej jakości. Korpus mosiężny z niklem gwarantuje stabilność konstrukcji, stalowy pierścień zaciskowy – mocne i precyzyjne zamocowanie przewodu, a dobrze dobrane uszczelki – pełną szczelność i niezawodność połączenia. Aby podsumować: trójnik CPP Prema 57310 to połączenie sprawdzonych surowców, które zapewniają długoletnią, bezawaryjną eksploatację. Zgodnie z zaleceniami producentów złączek pneumatycznych, użyte materiały zostały dobrane pod kątem najbardziej wymagających aplikacji przemysłowych.

Montaż trójnika wtykowego typu Y 57310 jest prosty i szybki, ale warto przestrzegać kilku kluczowych zasad, aby zapewnić szczelne i trwałe połączenie. Procedurę montażu można podzielić na następujące kroki:

1. Przygotowanie przewodu: Upewnij się, że przewód pneumatyczny (wąż o średnicy 6 mm) jest fabrycznie kalibrowany i zgodny z zaleceniami producenta. Powinien to być elastyczny przewód poliuretanowy (PU) lub poliamidowy (PA), które są powszechnie stosowane w automatyce ze względu na dużą elastyczność i brak efektu pamięci. Używanie dokładnie 6 mm węży gwarantuje szczelność połączenia. Skraj przewodu należy ostrzego uciąć pod kątem 90° ostrym narzędziem (najlepiej specjalnymi obcinaczkami do przewodów). Dzięki równemu i czystemu cięciu unikniemy uszkodzenia uszczelki i zapewnimy właściwe dosunięcie do pierścienia zaciskowego. Sprawdź, że wewnętrzna średnica przewodu nie zawiera wiórów ani zabrudzeń, a krawędź jest gładka.

2. Demontaż zabezpieczeń: Jeżeli złączka posiada fabrycznie nasunięty pierścień zabezpieczający (plastikowy klips ochronny), należy go chwilowo zdjąć przed wprowadzeniem przewodu. W trójniku Y 57310 często pierścień ten jest dostarczany luźno, aby ułatwić montaż. Zdejmij go ostrożnie, by móc wsunąć wąż bez przeszkód.

3. Wprowadzenie przewodu: Wsuń przygotowany przewód do końcówki wtykowej trójnika do oporu. Zwróć uwagę, że poprawne połączenie wymaga wsunięcia węża aż do samego końca prowadnicy w złączce. Wewnętrzny sprężysty pierścień zaciskowy sam „zaczepi” o przewód – często słychać charakterystyczne kliknięcie. Jak podkreślają specjaliści z CPP Prema, to wsunięcie przewodu do końca zapewnia szczelność i trwałość połączenia. Po wsunięciu chwilę pociągnij lekko wąż, aby upewnić się, że pierścień zaciskowy dobrze go zablokował i że przewód nie wysuwa się spontanicznie.

4. Zamocowanie klipsa zabezpieczającego: Po włożeniu przewodu na miejsce można (a w aplikacjach narażonych na drgania – należy) zamocować pierścień zabezpieczający z tworzywa. Klips (technopolimerowy pierścień) nasunie się na korpus złączki wokół metalowego pierścienia zaciskowego. Jego zadaniem jest dodatkowe zabezpieczenie przed ewentualnym wysunięciem przewodu przy wibracjach i wstrząsach. W przypadku złączy push-in stosowanych w ruchomych instalacjach taki klips bywa wymogiem bezpieczeństwa. Wysteruj klips, aż zatrzaśnie się wokół korpusu – wtedy przewód jest podwójnie zabezpieczony.

5. Dokręcanie (opcjonalne): Trójnik Y 57310 jest złączką bezgwintową, więc nie wymaga dodatkowego dokręcania sekcji gwintowanych. Niemniej, trzy płaskie boki korpusu (wymiary CH = 13 mm) umożliwiają przytrzymanie elementu kluczem płaskim w razie potrzeby. Jeżeli trójnik łączy się z innymi elementami instalacji posiadającymi gwinty (np. łącznikami gwintowanymi lub rozdzielaczami), użyj taśmy PTFE lub pasty uszczelniającej na gwint wewnętrzny, a następnie dokręć połączenia kluczem. W przypadku samych połączeń push-in ta czynność nie jest konieczna.

6. Sprawdzenie połączenia: Po montażu warto sprawdzić szczelność i poprawność połączenia. Włącz dopływ sprężonego powietrza i obserwuj, czy nie występują nieszczelności. Delikatnie ciągnij za każdy przewód, aby upewnić się, że jest pewnie zamocowany. W prawidłowo wykonanym połączeniu przewód nie powinien się wysuwać ani przy niewielkim pociągnięciu. Jeśli połączenie ma pozostać nieruszone, wystarczy zamocowanie wspomnianym klipsem zabezpieczającym.

7. Demontaż przewodu: Aby odłączyć przewód od złączki, należy wcisnąć metalowy pierścień zaciskowy (lub plastikowy pierścień ochronny, jeśli jest) do korpusu złączki i jednocześnie pociągnąć przewód w stronę przeciwną do złącza. Mechanizm blokujący zwalnia się, co umożliwia łatwe wyciągnięcie węża. Jak zauważają producenci złączek (np. Parker), te szybkozłącza zostały zaprojektowane tak, aby „można je było montować i demontować ręcznie”. W praktyce demontaż nie wymaga specjalnych narzędzi: wystarczy nacisnąć kolnierz i wysunąć wąż. Ten prosty sposób montażu/demontażu (bez użycia narzędzi) skraca czas serwisu i modyfikacji instalacji.

Podsumowując, prawidłowy montaż trójnika Y 57310 sprowadza się do: przycięcia przewodu na równo, wsunięcia go do oporu w złączkę, założenia klipsa zabezpieczającego (jeśli jest użyty) oraz, w razie potrzeby, ewentualnego dokręcenia elementów sąsiednich na gwintach. Przestrzeganie tych kroków gwarantuje, że połączenie będzie szczelne i wytrzymałe, bez ryzyka samoistnego wysunięcia węża. Warto pamiętać, że stosowanie niedopasowanych lub niestandardowych przewodów (np. niekalibrowanych) może prowadzić do nieszczelności lub awarii, dlatego zawsze używaj przewodów zgodnych z danymi producenta.

Pytanie: Do jakich mediów jest przeznaczony trójnik wtykowy typu Y 57310?
Ten trójnik został zaprojektowany głównie do sprężonego powietrza oraz innych gazów obojętnych. Jak wskazuje specyfikacja, może być stosowany również w instalacjach podciśnienia (próżni). Oznacza to, że świetnie sprawdzi się w typowych instalacjach pneumatycznych oraz w systemach ssących, np. do podłączania pomp próżniowych. Nie jest natomiast rekomendowany do transportu agresywnych chemikaliów lub gazów palnych – choć konstrukcja z mosiądzu zapewnia odporność na wiele warunków, należy zawsze sprawdzić zgodność materiałów z zastosowanym mediom.

Pytanie: Jakie przewody można łączyć z tym trójnikiem?
Trójnik Y 57310 pasuje do węży o średnicy 6 mm. Zaleca się stosowanie przewodów pneumatycznych wykonanych z poliuretanu (PU) lub poliamidu (PA). Przewody PU są najpopularniejsze ze względu na bardzo dużą elastyczność i brak „efektu pamięci” (nie odkształcają się trwale po zgięciu). Przewody PA (nylonowe) są nieco sztywniejsze, ale odporne na uszkodzenia mechaniczne. Można też stosować przewody polietylenowe (PE), jednak mają one większą sztywność. Najważniejsze jest, by przewód był kalibrowany – czyli miał dokładnie 6 mm średnicy zewnętrznej zgodnie z normą. Zastosowanie niekalibrowanego węża grozi nieszczelnościami lub jego wysunięciem się. Dlatego zawsze używaj węży zalecanych przez producenta i sprawdzonych w zastosowaniach pneumatycznych.

Pytanie: Jaki jest maksymalny ciśnieniowy i temperaturowy zakres pracy trójnika?
Trójnik CPP Prema 57310 przystosowano do pracy w bardzo szerokim zakresie warunków. Maksymalne ciśnienie robocze wynosi do +20 bar (z możliwością pracy na ciśnieniach bliskich próżni, tzn. do –0,99 bar). Pozwala to na zastosowanie w większości instalacji sprężonego powietrza – nawet tam, gdzie wymaga się wyższego ciśnienia niż standardowe 6–8 bar (np. w niektórych układach hydrauliczno-pneumatycznych). Co ważne, ten trójnik został przetestowany i zatwierdzony przy 20 barach, więc praca w normalnym zakresie do 10–12 bar jest całkowicie bezpieczna.

Zakres temperatury roboczej w typowej wersji (z uszczelkami NBR) to od –20 °C do +80 °C. Oznacza to, że trójnik można eksploatować zarówno w niskich temperaturach zimą, jak i pod grzejnikami czy ciepłymi maszynami. Istnieje też wersja trójnika z uszczelkami EPDM – w tym wypadku dopuszczalna temperatura sięga aż do +130 °C (przy –40 °C jako minimalnej). Wersja EPDM jest zalecana, gdy przewody mają kontakt z gorącymi płynami, parą wodną lub gdy instalacja pracuje w wyjątkowo wysokich temperaturach otoczenia. Podsumowując: zakres temperatur i ciśnień tego elementu jest wystarczający do niemal wszystkich standardowych zastosowań pneumatyki przemysłowej.

Pytanie: Czym różnią się uszczelki NBR od EPDM i kiedy stosować która wersję?
Uszczelki z NBR (kauczuku nitrylowego) to standard w złączach pneumatycznych – są odporne na oleje mineralne, mają wysoką elastyczność i dobrze pracują w typowym zakresie do +80 °C. Używamy ich domyślnie w większości instalacji sprężonego powietrza. EPDM to inny elastomer – jest bardziej odporny na wysokie temperatury (praca do +130 °C) oraz na działanie pary wodnej, czynników chemicznych i ozonu. Dlatego wersja EPDM polecana jest do zastosowań, gdzie instalacja może się nagrzewać, lub gdy przewody mają przewodzić gorącą ciecz (np. ciepłą wodę) albo pracować w agresywnym środowisku. Jeśli instalujesz trójnik 57310 w standardowym systemie powietrznym w temperaturach pokojowych, wystarczy NBR. Jeśli jednak przewody będą stykać się z gorącymi częściami maszyny lub z parą, lepiej poprosić o EPDM. Producent dostarcza informację, że NBR obsłuży –20…+80 °C, a EPDM –40…+130 °C. Warto pamiętać, że uszczelki można wymienić (np. przy serwisie) na inną wersję odpowiadającą potrzebom aplikacji.

Pytanie: Jak odłączyć przewód od trójnika po zamontowaniu?
Demontaż przewodu z trójnika wtykowego jest bardzo prosty i nie wymaga narzędzi. Wystarczy wcisnąć metalowy pierścień zaciskowy w kierunku korpusu złącza i delikatnie pociągnąć przewód. Ten ruch odblokuje mechanizm zacisku, pozwalając na wyjęcie węża. W praktyce wygląda to tak: jedną ręką wciśnij (lub ściśnij) pierścień wokół przewodu, drugą pociągnij przewód do siebie. Złącze zwalnia uchwyt i wąż wysuwa się. Jak zauważają producenci (np. Parker), te szybkozłączki są tak zaprojektowane, by “można je było montować i demontować ręcznie”. Oznacza to, że nie potrzeba żadnych kluczy czy klipsów do odłączenia. Po wyjęciu węża możesz ponownie użyć trójnika natychmiast lub włożyć nowy wąż bez dodatkowych czynności. Dzięki temu naprawy lub rozbudowa linii pneumatycznej przebiegają bardzo sprawnie.

Pytanie: Czy trójnik Y 57310 nadaje się do pracy w aplikacjach z drganiami?
Tak. Konstrukcja trójnika z pewnością wytrzymuje drgania, zwłaszcza gdy wąż jest dodatkowo zabezpieczony plastikowym klipsem. W szczególnie wymagających aplikacjach (np. maszynach obrotowych, przesuwających się elementach) zaleca się zamontowanie wspomnianego pierścienia zabezpieczającego wokół złącza. Trzyma on wąż jeszcze mocniej i zapobiega jego samoistnemu wyskoczeniu. Ponadto niklowany korpus i stalowe elementy zaciskowe są odporne na zmęczenie materiału, co dodatkowo zwiększa żywotność w trudnych warunkach. Oczywiście, przed instalacją warto zweryfikować, czy drgania nie przekraczają dopuszczalnych dla całej instalacji – ale sam trójnik jest przystosowany do pracy przemysłowej.

Pytanie: Jaka jest różnica między trójnikiem typu Y a trójnikiem typu T?
Oba typy trójników służą do podziału przepływu, ale różnią się geometrią. Trójnik Y ma rozstaw przewodów pod kątem ok. 120° (kształt rozdzielony pod ostrym kątem), co minimalizuje turbulencje przepływu i pozwala na bardziej kompaktowe ułożenie przewodów. Trójnik T natomiast ma przewody ułożone pod kątem prostym (90°) – wygląda jak litera T. W praktyce trójnik Y jest użyteczny tam, gdzie ważny jest płynniejszy przepływ powietrza i mniejsze opory, natomiast T może być preferowany w instalacjach, gdzie przewody muszą schodzić pionowo w dół lub rozszerzać się dokładnie pod kątem prostym. Wybór zależy od wymagań układu i dostępnej przestrzeni. Produkt CPP Prema 57310 to trójnik Y, co zapewnia swobodny rozdział powietrza przy małej objętości i dobrej aerodynamice połączenia.

Pytanie: Czy producent udostępnia dokumentację techniczną i modele 3D?
Tak, CPP Prema zapewnia pełną dokumentację. Na stronie producenta są do pobrania pliki CAD (formaty STEP i IGS) trójnika 57310, a także karta katalogowa z wymiarami i danymi technicznymi. Dzięki temu inżynierowie mogą łatwo zintegrować model trójnika w projektach instalacji. Zachęca się do pobrania tych plików jeszcze przed zakupem lub montażem, aby zweryfikować dopasowanie elementu w dokumentacji projektowej.

Pytanie: Czy trójnik jest zgodny z normami bezpieczeństwa i jakości?
Trójnik wtykowy Y 57310 spełnia standardy stosowane w branży pneumatycznej. Wyposażony jest w elementy (niklowany mosiądz, stal nierdzewna, atestowane tworzywa) dopuszczone do użytku w przemyśle, a jego produkcja jest objęta kontrolą jakości zgodną z normami EN i normami jakości ISO. Oznaczenie CE świadczy, że komponent jest zgodny z wymogami Unii Europejskiej dotyczącymi bezpieczeństwa produktów. Warto upewnić się u dostawcy lub w dokumentacji, czy posiada aktualne certyfikaty materialowe (np. potwierdzenie zgodności stopów) lub deklarację zgodności. Dzięki tym certyfikatom trójnik może być wykorzystywany w profesjonalnych aplikacjach, w tym w instalacjach automatyki, które wymagają atestowanych komponentów.

Pytanie: Jak unikać przecieków w połączeniu trójnika?
Przecieki najczęściej wynikają z nieprawidłowego montażu przewodu. Aby ich uniknąć, pamiętaj o:

• Dokładnym cięciu przewodu: Przewód musi mieć idealnie prostą, gładką końcówkę. Zacięcie pod kątem lub z poszarpanymi brzegami utrudni uszczelnienie.

• Pełnym wsunięciu: Wsuwaj wąż aż do oporu – jeśli nie zablokujesz go na maksymalnej głębokości, oring nie zetknie się prawidłowo.

• Korzystaniu z zalecanych węży: Używaj sprawdzonych, kalibrowanych przewodów pneumatycznych. Węże niezgodne ze specyfikacją (np. o zbyt dużej średnicy) mogą się nie zacisnąć poprawnie.

• Sprawdzeniu połączenia: Po montażu sprawdź, czy przewód faktycznie jest zablokowany – lekki pociąg testuje zatrzaśnięcie. W przypadku wątpliwości przyłóż klucz i przeczep ponownie.

• Zabezpieczeniu klipsem: W systemach z silnymi wibracjami koniecznie użyj pierścienia zabezpieczającego (klipsa). Zapobiega on stopniowemu luzowaniu połączenia.

Przestrzeganie tych zasad gwarantuje, że trójnik pozostanie szczelny i bezawaryjny. W razie wystąpienia przecieków należy ponownie oczyścić i uciąć przewód, połączyć go jeszcze raz z złączką i dokładnie przesłuchać punkt uszczelnienia.
