Zawory dławiąco - zwrotne aluminiowe

W zaworach dławiąco-zwrotnych aluminiowych na pierwszy plan wysuwa się tu połączenie właściwości aluminium (lekkość, odporność na korozję) z funkcją regulacji przepływu powietrza w jednym kierunku i swobodnego bądź blokowanego przepływu w kierunku przeciwnym. Dzięki temu te zawory idealnie sprawdzają się w nowoczesnych instalacjach pneumatycznych, gdzie istotna jest kontrola prędkości ruchu siłowników oraz bezpieczeństwo w razie spadku ciśnienia.

Przedstawione w tej rodzinie produkty to:

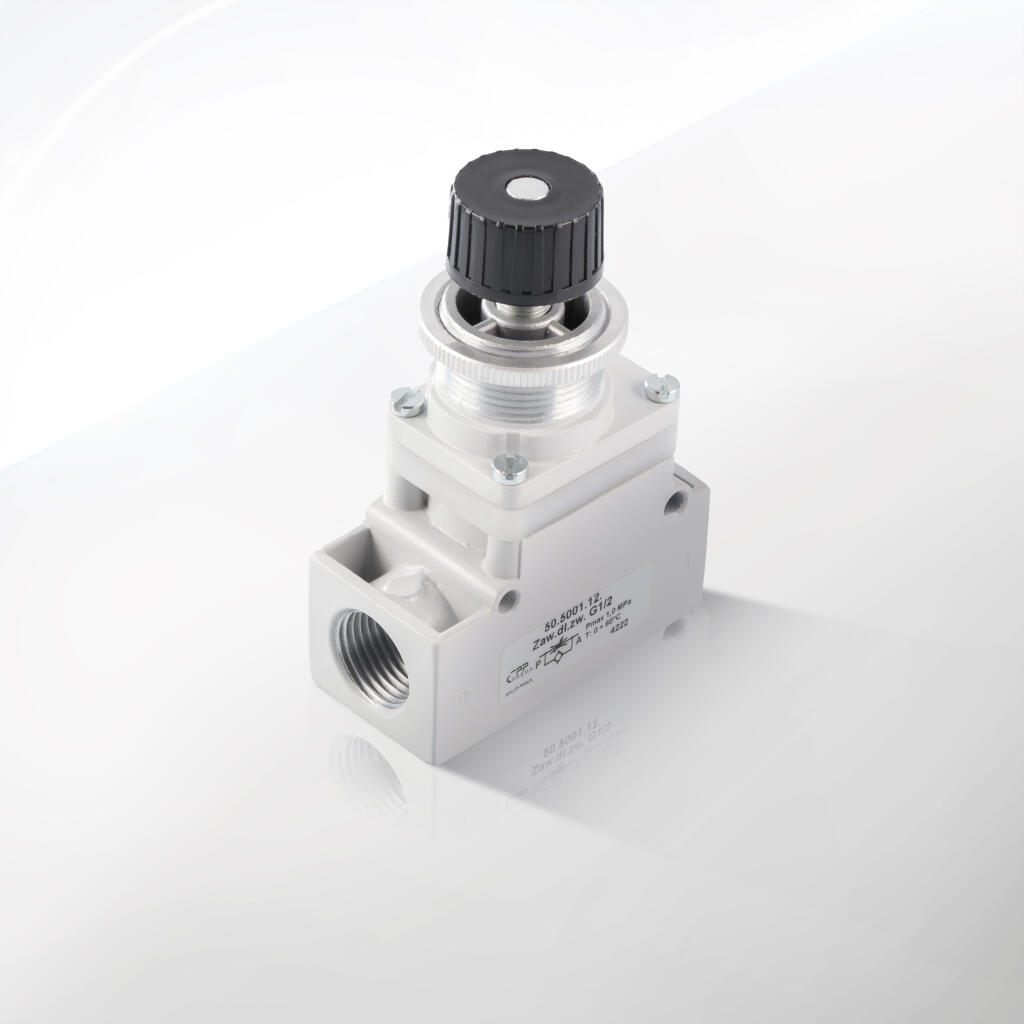

1. Zawory dławiąco-zwrotne przewodowe gwintowane, regulacja pokrętłem – montowane bezpośrednio w przewodzie, z możliwością wkręcenia do dowolnego fragmentu instalacji. Ich główną zaletą jest łatwe dostosowanie położenia (poziom dławienia) za pomocą pokrętła.

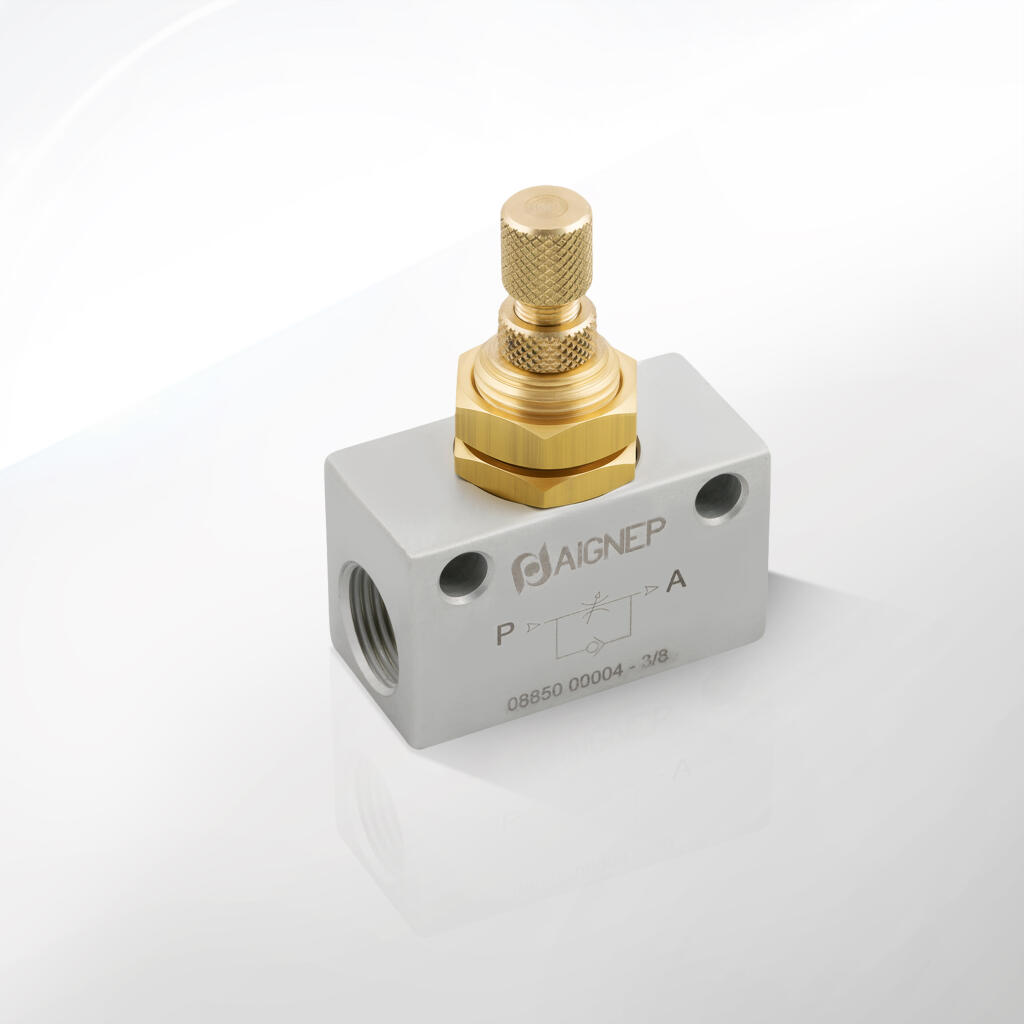

2. Zawory dławiąco-zwrotne – stanowią grupę przeznaczoną do uniwersalnego zastosowania w przewodach pneumatycznych i węzłach siłownikowych. Dzięki aluminiowemu korpusowi są stosunkowo lekkie, co ułatwia montaż w miejscach o ograniczonej przestrzeni.

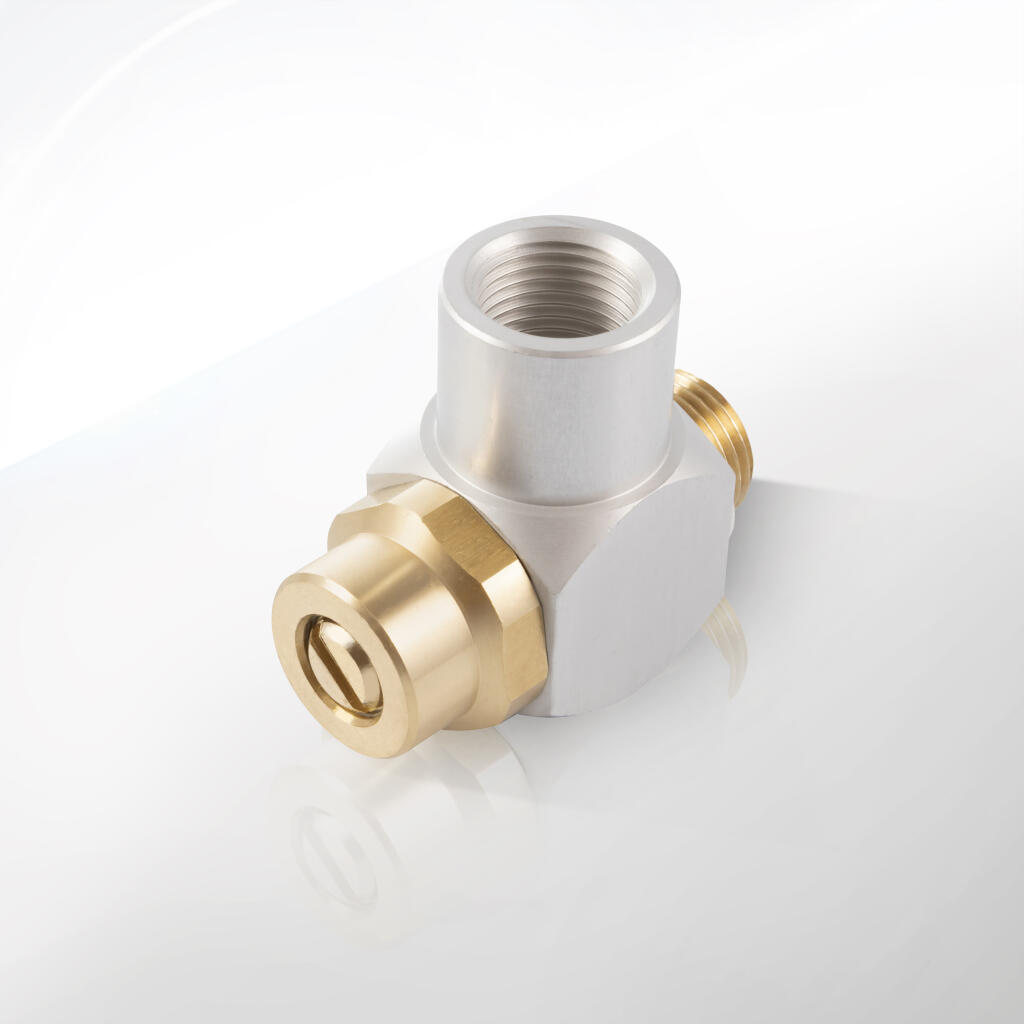

3. Zawory dławiąco-zwrotne wkręcane – wyposażone w określony gwint (np. G1/8, G1/4, G3/8, G1/2) do bezpośredniego montażu w siłowniku bądź w innym elemencie instalacji. Regulacja może odbywać się pokrętłem lub śrubokrętem (w zależności od konkretnego modelu).

Zadaniem zaworów dławiąco-zwrotnych jest umożliwienie precyzyjnego ograniczania przepływu w jednym kierunku (dławienie) oraz zapewnienie swobodnego przepływu w drugim kierunku (zwrot), lub zatrzymanie w sytuacjach awaryjnych – w zależności od sposobu podłączenia. Taki układ w instalacjach pneumatycznych jest niezbędny przy sterowaniu prędkością wysuwania czy chowania siłowników, przy jednoczesnym zachowaniu szybkiego (albo zablokowanego) przepływu w kierunku powrotnym.

Zawory aluminiowe cieszą się popularnością z kilku powodów:

• Lekkość i dobra odporność: Aluminium jest dużo lżejsze niż stal, a zachowuje przy tym wysoką wytrzymałość mechaniczną, pozwalając na pracę pod ciśnieniem do 10 bar (typowe w pneumatyce).

• Odporność na korozję: W standardowych warunkach pracy aluminiowe korpusy nie ulegają rdzy, co wydłuża żywotność zaworu w wilgotnym lub agresywnym środowisku.

• Estetyka i łatwość obróbki: Aluminium można łatwo formować w różne kształty, co przekłada się na bardziej kompaktowe wymiary i precyzyjnie wykonane gwinty.

1. Przemysł motoryzacyjny

   • Linia produkcyjna aut i komponentów wymaga wysokiej precyzji i niezawodności w sterowaniu siłownikami.

   • Zawory dławiąco-zwrotne pomagają kontrolować prędkość ruchu elementów montażowych, np. ramion przenoszących części karoserii.

2. Przemysł spożywczy

   • Z uwagi na aluminiowy korpus i dobre właściwości antykorozyjne, zawory te sprawdzają się w maszynach pakujących, dozujących czy sortujących żywność.

   • Dławienie ruchu pozwala uniknąć rozlewania płynów lub uszkadzania kruchych towarów.

3. Przemysł chemiczny i farmaceutyczny

   • Aluminiowy korpus bywa bardziej odporny na niektóre czynniki chemiczne niż standardowa stal węglowa, choć oczywiście warto sprawdzić kompatybilność materiałów uszczelniających (NBR) z danym medium.

   • Kontrola prędkości jest tu ważna dla procesów dozowania i mieszania substancji w układach pneumatycznych.

4. Przemysł drzewny i papierniczy

   • W tych branżach pneumatyka odpowiada za manipulowanie arkuszami, dociskanie, przenoszenie. Dławienie ma zapobiegać zbyt gwałtownemu uderzeniu siłownika o delikatny materiał.

   • Aluminiowy zawór jest stosunkowo lekki i nie ma tendencji do rdzewienia w warunkach podwyższonej wilgotności.

5. Automatyka ogólna i robotyka

   • Lekkie zawory z aluminium nie obciążają zbytnio ramion robotów, manipulatorów czy chwytaków.

   • Pozwalają precyzyjnie sterować siłownikami, np. w mechanizmach pick-and-place, gdzie istotne jest szybkie, lecz płynne ruchy.

6. Linie montażowe w elektronice

   • W urządzeniach do montażu delikatnych płytek PCB siłowniki muszą działać bardzo stabilnie, by nie uszkodzić elementów.

   • Zawory dławiąco-zwrotne aluminiowe zapewniają płynny ruch z minimalnymi wstrząsami.

7. Maszyny pakujące

   • Wszelkiego rodzaju zaklejarki, zgrzewarki czy transportery w branży opakowaniowej potrzebują siłowników z płynnym ruchem. Dławienie ogranicza wstrząsy w mechanizmach zaciskających.

   • Funkcja zwrotna umożliwia szybki powrót tłoka (bez dławienia) lub odwrotnie – szybki dopływ i wolny wypływ, w zależności od strategii sterowania.

8. Zastosowania mobilne i rolnicze

   • Przyczepy, urządzenia komunalne, maszyny rolnicze korzystają z pneumatyki do sterowania zaworami, klapami czy siłownikami.

   • Aluminiowe zawory są odporne na warunki atmosferyczne, a jednocześnie nie obciążają konstrukcji.

9. Urządzenia typu CNC i drukarki 3D

   • Pewne urządzenia wykorzystują siłowniki do docisku materiałów, do zmiany narzędzi itp. Dławienie sprzyja stabilności ruchu.

   • Aluminiowy korpus pomaga w skutecznym rozpraszaniu ciepła i minimalizacji masy.

10. Sterowanie bezpieczeństwem

    • W niektórych aplikacjach pneumatyka jest częścią układu awaryjnego lub podtrzymania ruchu. Zawory dławiąco-zwrotne mogą spowalniać siłownik podczas awaryjnego wyłączenia, chroniąc ludzi i maszyny.

11. Pracownie prototypowe i laboratoria

    • Łatwy montaż i niewielka masa zaworów sprawiają, że są chętnie wykorzystywane w pracach badawczych, gdzie często zmienia się konfiguracje układów.

    • Aluminiowy korpus jest łatwy w utrzymaniu (nie rdzewieje, co ułatwia utrzymanie czystości).

12. Instalacje ze zróżnicowanym ciśnieniem

    • Nierzadko w rozległych liniach pneumatycznych ciśnienie w pewnych sekcjach bywa niższe, a w innych wyższe. Zawory dławiąco-zwrotne umożliwiają płynne wyrównywanie prędkości.

    • Minimalne ciśnienie otwarcia na poziomie około 0,15–0,3 bar pozwala na stosowanie ich w aplikacjach o bardzo niskim ciśnieniu roboczym.

13. Transport wewnątrzzakładowy

    • Systemy pneumatyczne przenoszą niewielkie komponenty w fabrykach (np. drobne śrubki lub kapsułki). Dławienie zapobiega “wystrzeliwaniu” elementów, jednocześnie zwrotne działanie gwarantuje brak cofania się powietrza w niepożądanym kierunku.

14. Współpraca z innymi zaworami

    • Zawory dławiąco-zwrotne często kooperują z elektrozaworami, zaworami bezpieczeństwa czy zaworami odcinającymi. Wspólnie budują one kompletny układ sterowania, monitorowania i ochrony siłowników.

15. Rozbudowane linie testowe

    • W laboratoriach czy centrach badawczych (również w branży automotive) dławienie potrafi być kontrolowane zdalnie (poprzez pokrętła z enkoderem) – umożliwia to symulowanie różnych warunków pracy siłownika.

    • Zawory aluminiowe stanowią solidną bazę, bo są wytrzymałe na wielokrotne zmiany ciśnienia, a także stosunkowo lekkie.

16. Technologie wodo- i pyłoszczelne

    • Często w środowisku o dużym zapyleniu, metalowe elementy mogą rdzewieć lub blokować się. Aluminium jest mniej narażone na destrukcję, o ile w pobliżu nie występują skrajnie agresywne media.

    • Dobra odporność na warunki atmosferyczne i brak korozji czynią te zawory odpowiednie np. w instalacjach zewnętrznych.

17. Elastyczność doboru

    • Przewodowe gwintowane (z możliwością regulacji pokrętłem) – doskonałe do poprowadzenia w miejscach, gdzie chce się mieć łatwy dostęp do regulacji przepływu, np. na linii do siłownika.

    • Zawory dławiąco-zwrotne “uniwersalne” – mogą pełnić rolę podstawową w standardowych aplikacjach dławienia i zwrotu.

    • Wersje wkręcane – przydatne, gdy siłownik lub inny komponent ma określony gwint i chcemy zawór zainstalować bezpośrednio w portach siłownika.

18. Bezpieczeństwo i ergonomia

    • Dzięki nim można zoptymalizować szybkość ruchu siłownika, unikając wypadków przy pracy. Płynność ruchu zmniejsza też hałas.

    • Równocześnie zabezpieczenie przed cofaniem medium chroni instalację przed gwałtowną utratą ciśnienia w razie uszkodzenia przewodu w jednym miejscu.

19. Możliwość personalizacji

    • Niektórzy producenci (w tym CPP PREMA) oferują różne warianty pokręteł (wygląd, rozmiar), uszczelnień czy nawet gwintów. Klient może dobrać zawór optymalny dla konkretnej aplikacji.

Zrozumienie parametrów technicznych zaworów dławiąco-zwrotnych aluminiowych jest kluczowe, aby prawidłowo dobrać produkt do danej aplikacji. Oto najważniejsze aspekty, które należy brać pod uwagę:

1. Zakres ciśnienia pracy

   • Maksymalne ciśnienie zazwyczaj wynosi 10 bar. Pozwala to na typowe przemysłowe zastosowania w pneumatyce.

   • Nie należy przekraczać tej wartości, gdyż grozi to uszkodzeniem zaworu lub nieszczelnościami.

2. Zakres temperatur

   • Z reguły od 0°C do +60°C (czasem do +80°C, w zależności od uszczelnień).

   • W warunkach dużo niższych lub wyższych niż podany zakres materiał uszczelek (NBR) traci elastyczność, co może skutkować wyciekami czy trudnością w regulacji.

3. Minimalne ciśnienie otwarcia zaworu zwrotnego

   • W wielu modelach wynosi ok. 0,15–0,3 bar, co oznacza, że przy niższym ciśnieniu w kierunku zwrotnym zawór pozostaje zamknięty.

4. Pozycja montażu

   • Dowolna. Zawory nie wymagają konkretnego ustawienia (pion/poziom). Ważny jest tylko kierunek przepływu zgodny z oznaczeniem strzałki na korpusie.

5. Rodzaje gwintów

   • Dostępne m.in. G1/8, G1/4, G3/8, G1/2, a także gwinty metryczne (np. M5).

   • Wersje przewodowe często mają wejście/wyjście w standardzie do węży o określonej średnicy, z ewentualną sekcją gwintowaną do wkręcenia pokrętła lub nakrętki.

6. Regulacja pokrętłem lub śrubą

   • Istnieją modele z dużym pokrętłem (wygodna, szybka regulacja) oraz takie, gdzie dławienie ustawia się śrubokrętem (bardziej kompaktowe, trudniejsze do przypadkowego przestawienia).

7. Przepływ nominalny

   • Producent zwykle podaje wartość w Nl/min przy określonym ciśnieniu (np. 6 bar) i ustawieniu maksymalnie otwartym.

   • W praktyce przepływ zależy też od stopnia dławienia, długości i średnicy przewodu oraz innych elementów instalacji.

8. Korpus z aluminium

   • Gwarantuje lekkość i odporność na rdzę.

   • Często pokryty warstwą ochronną (anodowanie, lakierowanie) lub po prostu starannie obrobiony, by zachować parametry na długi czas.

9. Elementy wewnętrzne

   • Iglica dławienia – zazwyczaj stal węglowa lub mosiądz z powłoką antykorozyjną.

   • Uszczelnienia – NBR (kauczuk nitrylowy), ewentualnie inny elastomer do pracy z mgłą olejową.

   • Sprężyny – stal nierdzewna lub węglowa zabezpieczona antykorozyjnie.

10. Możliwość pracy z olejem

• Zwykle dopuszcza się mgłę olejową w sprężonym powietrzu, ale trzeba pamiętać, że zmiana z pracy bezolejowej na olejową może “wypłukać” fabryczne smarowanie.

11. Kompatybilność z innymi mediami

• Najczęściej przeznaczone do sprężonego powietrza. Przy innych mediach (gazach obojętnych) należy zweryfikować odporność chemiczną uszczelnień.

• Niektóre modele mogą wytrzymać krótkotrwałe przepływy wody czy cieczy neutralnych, ale nie jest to zalecane w standardowych warunkach.

12. Poziom filtracji

• Producent rekomenduje filtry 40 μm lub drobniejsze, aby zanieczyszczenia nie blokowały iglicy czy kulki zwrotnej.

• Cząstki brudu mogą szybko uszkodzić uszczelki lub spowodować nieszczelność przy kulce zwrotnej.

13. Tryb pracy

• Ciągły lub cykliczny, w zależności od konstrukcji. Zawory są testowane do setek tysięcy cykli, pod warunkiem właściwej filtracji i smarowania.

14. Masa i wymiary

• Lekkie i kompaktowe, co przekłada się na mniejszą obciążalność mechanizmów montażowych.

• Każdy rozmiar gwintu/gniazda ma inny gabaryt, ale różnice są niewielkie w porównaniu do odpowiedników stalowych.

15. Konserwacja

• Przy normalnej eksploatacji wystarczy okresowe sprawdzanie szczelności, uszczelnień i czystości dławika.

• W razie problemów (np. trudna regulacja, wyciek) można wymienić oring, lecz często bardziej opłacalne jest zastąpienie całego zaworu nowym.

16. Znakowanie

• Z reguły na korpusie znajduje się logo producenta, numer katalogowy i ewentualnie oznaczenie kierunku przepływu.

• W dokumentacji (np. katalogach) wymienione są parametry wraz z zaleceniami montażowymi.

17. Bezpieczeństwo

• Zawory nie posiadają własnych certyfikatów bezpieczeństwa (jak np. zawory bezpieczeństwa), jednak prawidłowo zainstalowane ograniczają ryzyko niekontrolowanych ruchów siłownika w razie utraty ciśnienia.

18. Elastyczność w trudnych warunkach

• Aluminiowa budowa sprzyja stosowaniu w środowiskach o umiarkowanej wilgotności czy zapyleniu, choć w skrajnie trudnych warunkach (wysoka chemiczna agresywność) lepiej wybrać modele ze stali nierdzewnej.

19. Gwarancja i serwis

• CPP PREMA oferuje gwarancję i wsparcie techniczne.

W zaworach dławiąco-zwrotnych aluminiowych CPP PREMA wykorzystuje się sprawdzone materiały, które zapewniają optymalną równowagę pomiędzy lekkością, odpornością i wytrzymałością. Poniżej dogłębna charakterystyka głównych komponentów:

1. Korpus z aluminium (stop aluminium lub cynku)

   • Najistotniejszy element determinujący nazwę tej rodziny – “aluminiowe”.

   • Aluminium zapewnia wysoką odporność na korozję w typowych warunkach przemysłowych, jest łatwe w obróbce i nadaje się do stosowania w formach wtryskowych lub odlewniczych.

2. Pokrywa

   • Również wykonana ze stopu aluminium lub cynku, przytwierdzona do korpusu. Zazwyczaj pokrywa chroni mechanizm wewnętrzny (np. sprężynę, iglicę) i pomaga w uszczelnieniu całości.

3. Tuleja, pokrętło regulacji

   • W zależności od modelu może to być tworzywo sztuczne (np. poliamid) lub metal.

   • Materiał tulei i pokrętła ma być odporny na ścieranie i zapewniać wygodę w trakcie regulacji.

4. Iglica

   • Kluczowy element dławienia. Wykonana ze stali węglowej lub mosiądzu pokrytego warstwą antykorozyjną.

   • Drobnozwojowy gwint iglicy pozwala na precyzyjne ustawianie przepływu. Nawet mały obrót może zmienić charakterystykę przepływu.

5. Sprężyna zwrotna

   • Często w stalowej wersji nierdzewnej bądź fosforanowanej, utrzymuje kulkę lub klapkę w odpowiedniej pozycji.

   • Odpowiada za ciśnienie zwrotne, zapewniając blokadę lub przepływ w przeciwną stronę.

6. Uszczelnienia (oringi, uszczelki)

   • Najczęściej kauczuk nitrylowy (NBR), odporny na standardowe środowisko sprężonego powietrza.

   • Przy wyższych temperaturach lub innych gazach można stosować uszczelki z innego elastomeru, choć w standardzie to NBR gwarantuje uniwersalność i niską cenę.

7. Połączenia gwintowane

   • Gdy zawór jest wkręcany, części gwintowane wykonuje się z mosiądzu (niklowanego) lub stali, by zwiększyć odporność na ścieranie.

   • Wewnątrz korpusu aluminiowego może znajdować się nagwintowany wkład, co chroni sam korpus przed uszkodzeniem przy wielokrotnym wkręcaniu.

8. Stop cynku

   • W niektórych modelach elementy obudowy mogą być ze stopu cynku (Zamak). To alternatywa dla aluminium, wciąż zachowująca wysoki poziom odporności, a przy tym dość ekonomiczna.

9. Powłoki ochronne

   • Na korpusie aluminiowym często stosuje się anodowanie czy lakierowanie, aby wzmocnić ochronę przed utlenianiem.

   • Elementy stalowe mogą być chromowane, fosforanowane czy niklowane.

10. Różne warianty pokręteł

• Wersje z dużym pokrętłem – umożliwiają szybką, ręczną regulację.

• Wersje ze śrubą – kompaktowe i zabezpieczone przed nieautoryzowaną zmianą nastaw, wymagają śrubokręta do regulacji.

11. Uszczelka między korpusem a pokrywą

• Zazwyczaj elastomer, który gwarantuje, że powietrze nie ucieka na styku tych dwóch elementów.

• Mocne skręcenie śrub zapewnia trwałą szczelność.

12. Materiał sprężyn i kulek

• Kulkę do zaworu zwrotnego wykonuje się czasem z metalu hartowanego albo z tworzywa o wysokiej wytrzymałości. Sprężyny to z kolei stal nierdzewna, bo musi wytrzymać liczne cykle i wilgoć.

13. Dbałość o szczelność

• Producent testuje każdy egzemplarz na szczelność, zwłaszcza w okolicach gwintów i uszczelek, by potwierdzić, że zawór spełnia normy do 10 bar.

• Wpływ na szczelność ma też precyzja obróbki wewnętrznego gniazda, w którym pracuje iglica i kulka.

14. Łożyska iglicy

• W niektórych modelach występuje specjalna tuleja, która stabilizuje ruch iglicy, chroniąc korpus przed ścieraniem gwintu i zapewniając płynną regulację.

15. Charakterystyka kinematyczna

• Aluminiowy korpus jest wytrzymały mechanicznie, co ogranicza ryzyko pęknięcia przy montażu.

• W przypadku uderzeń mechanicznych jest mniej podatny na odkształcenia niż miękkie tworzywo sztuczne.

16. Odporność na zmiany temperatur

• Aluminium dość dobrze przewodzi ciepło, co pomaga rozpraszać temperaturę generowaną przez sprężone powietrze podczas szybkich przepływów czy w warunkach letnich.

• Jednocześnie uszczelki muszą być przystosowane do nieco podniesionej temperatury w trakcie intensywnej pracy.

17. Wykończenie powierzchni

• Gładka powierzchnia korpusu zmniejsza opory przepływu i minimalizuje możliwość osadzania się zabrudzeń.

• Zewnętrzna estetyka bywa atutem w instalacjach, gdzie ważne jest wrażenie profesjonalizmu i czystości.

18. Rozbieralność czy jednorazowość

• Zazwyczaj zawory można w pewnym stopniu rozebrać (zdjąć pokrywę, wymienić oring), jednak w ujęciu ekonomicznym częściej dokonuje się wymiany całego zaworu.

• Możliwe jest jednak przedmuchanie czy wyczyszczenie w razie zablokowania kulki, co przedłuża żywotność.

19. Przyjazność środowisku

• Aluminium nadaje się do recyklingu. Po zakończeniu eksploatacji można oddzielić elementy metalowe od gumowych uszczelek i poddać je procesowi powtórnego przetworzenia.

Montaż zaworów dławiąco-zwrotnych aluminiowych (w tym przewodowych gwintowanych, uniwersalnych i wkręcanych) wymaga zachowania kilku kluczowych kroków, aby zapewnić długotrwałą, bezawaryjną pracę. Oto szczegółowa procedura:

1. Przygotowanie stanowiska

   • Upewnij się, że instalacja jest bezciśnieniowa (zamknięto dopływ sprężonego powietrza, ciśnienie upuszczono).

   • Zgromadź narzędzia, takie jak klucz płaski, klucz nastawny, ewentualnie taśmę teflonową lub uszczelniacz do gwintów.

2. Wybór odpowiedniego typu zaworu

   • Jeśli potrzebny jest zawór do wkręcenia w siłownik, wybierz wariant wkręcany.

   • Jeśli montujemy go w linii przewodu, postaw na przewodowy gwintowany.

   • Sprawdź, czy rozmiar gwintu i średnica przewodu są kompatybilne z projektem.

3. Weryfikacja kierunku przepływu

   • Na korpusie zaworu powinna znajdować się strzałka lub oznaczenie “IN/OUT” wskazujące kierunek dławienia.

   • Decyduj, czy chcesz dławić zasilanie siłownika (wlot) czy wylot powietrza z siłownika (zwrot). Niektóre aplikacje preferują dławienie na wylocie w celu lepszej stabilizacji ruchu.

4. Przygotowanie przewodów

   • W razie potrzeby przytnij przewód pneumatyczny. Upewnij się, że cięcie jest równe i nie ma zadziorów.

   • Jeśli korzystasz z połączeń gwintowych, sprawdź, czy gwint jest czysty i nieuszkodzony.

5. Montaż zaworu wkręcanego

   • Wkręć go w gniazdo siłownika lub innego elementu z gwintem (np. rozdzielacza).

   • Użyj umiarkowanej siły, by nie uszkodzić gwintu i nie zgnieść uszczelki. Możesz zastosować niewielką ilość taśmy teflonowej lub pasty uszczelniającej.

6. Montaż zaworu przewodowego gwintowanego

   • Jeśli zawór ma króćce gwintowane, zainstaluj je na końcówkach przewodów bądź we wstawkach węży (w zależności od projektu).

   • Dokręcaj z wyczuciem, korzystając z właściwego klucza, tak by nie doprowadzić do pęknięcia aluminiowego korpusu.

7. Regulacja pokrętłem

   • Po podłączeniu zaworu ustaw pokrętło (lub śrubę) dławienia w pozycji początkowej (np. prawie całkowicie odkręcone).

   • Po uruchomieniu ciśnienia w instalacji możesz stopniowo wkręcać pokrętło, obserwując pracę siłownika, aż osiągniesz optymalną prędkość ruchu.

8. Kontrola szczelności

   • Powoli uruchom sprężone powietrze i obserwuj, czy w miejscu połączeń gwintowych nie pojawia się syczenie.

   • Możesz użyć roztworu wodnego z mydłem – jeśli tworzą się pęcherzyki, mamy nieszczelność.

9. Weryfikacja kierunku dławienia

   • Sprawdź, czy siłownik porusza się wolno w jednym kierunku, a w drugim swobodnie (bądź jest blokowany, jeśli tak planowano).

   • Jeśli okazuje się, że dławienie działa odwrotnie, przełożenie kierunku montażu może być konieczne.

10. Dokręcenie kontrnakrętki

• Niektóre modele mają nakrętkę kontrującą (locknut) na pokrętle. Po ustawieniu właściwego przepływu dokręć ją, by zabezpieczyć nastaw przed przypadkowym przestawieniem.

11. Sprawdzenie minimalnego ciśnienia otwarcia

• Jeśli w aplikacji pracujesz z niskim ciśnieniem (np. poniżej 0,5 bar), zbadaj, czy zawór zwrotny otwiera się tak, jak planowano.

• W razie problemów rozważ inny model o niższym progu otwarcia.

12. Odpowietrzenie instalacji

• Jeśli zawór ma za zadanie blokować przepływ wsteczny, pamiętaj, że w razie potrzeby odpowietrzenia (np. demontażu siłownika) musi istnieć inna droga upustu ciśnienia.

13. Eksploatacja i przeglądy okresowe

• Sprawdzaj stan uszczelnień i płynność regulacji dławienia.

• W razie trudności z obrotem pokrętła można delikatnie oczyścić gwint i iglicę z zanieczyszczeń.

14. Ewentualne trudności

• Zbyt mocne dokręcenie w aluminiowym korpusie może powodować pęknięcia. Korzystaj z kluczy dynamometrycznych (jeśli dostępne) i nie przekraczaj zalecanego momentu.

• Zanieczyszczone powietrze lub brak filtracji może doprowadzić do szybkiego zużycia gniazda i iglicy – stąd bardzo ważne jest 40 μm lub lepsze filtrowanie.

15. Procedura wymiany

• W razie wymiany zaworu na nowy trzeba zdjąć ciśnienie z układu, wykręcić stary zawór (lub odłączyć przewody) i wkręcić nowy.

• Uwaga na ewentualne stare uszczelniacze gwintów (np. pozostałości taśmy teflonowej), które mogą zakłócić poprawne doszczelnienie nowego zaworu.

16. Montaż w miejscach trudno dostępnych

• Przy zaworach wkręcanych w siłownik o utrudnionym dostępie warto używać kluczy i narzędzi dedykowanych, aby nie uszkodzić pokrętła czy korpusu.

• W modelach z odlewaną pokrywą aluminiową trzeba unikać siłowych przechyleń klucza.

17. Test praktyczny

• Po zakończeniu montażu i uruchomieniu instalacji wykonaj kilka cykli pracy siłownika: wysuw i powrót.

• Zwróć uwagę na ewentualne szarpnięcia, wibracje czy zbyt długie czasy reakcji. Dostosuj dławienie wedle potrzeb.

18. Montaż w układach sekwencyjnych

• Jeżeli masz kilka siłowników w linii, pamiętaj, że nastawa dławienia w jednym siłowniku może wpływać na pozostałe, zależnie od rozdzielacza i ciśnienia zasilania.

• W bardziej złożonych systemach każdy siłownik może mieć własny zawór dławiąco-zwrotny do precyzyjnej regulacji.

19. Konserwacja a bezpieczeństwo

• Przed czyszczeniem lub regulacją zaworu zawsze zredukuj ciśnienie w układzie.

• Aluminiowy korpus jest w miarę odporny, jednak gwałtowny wypływ powietrza pod ciśnieniem może wywołać niebezpieczne sytuacje.

1. Czy zawory dławiąco-zwrotne aluminiowe nadają się wyłącznie do powietrza?
Zasadniczo tak – zostały zaprojektowane do pracy ze sprężonym powietrzem. Przy innych mediach (np. gazach obojętnych) trzeba sprawdzić, czy uszczelnienia są kompatybilne. Używanie z cieczami bywa ograniczone.

2. Jak dobrać rozmiar gwintu (G1/8, G1/4, G3/8, G1/2)?
Zależy to od średnicy przewodu, wymagań przepływu i miejsca instalacji. Jeśli siłownik ma port G1/4, najprościej zastosować zawór wkręcany G1/4. Do linii przewodowej o danym przekroju wybierz zawór z króćcami kompatybilnymi z przewodem.

3. Czy można regulować zawór w trakcie pracy instalacji (pod ciśnieniem)?
Tak, choć wskazana ostrożność. Reguluj stopniowo i sprawdzaj reakcję siłownika, by nie wywołać gwałtownych ruchów.

4. Jakie są zalety aluminiowego korpusu?
Przede wszystkim lekkość, odporność na korozję i stosunkowo wysoka wytrzymałość mechaniczna. To przekłada się na dłuższą żywotność w standardowych warunkach przemysłowych. Ponadto aluminium jest łatwo obrabialne, więc producent może oferować różne formy i rozmiary zaworu.

5. Czy dostępne są wersje z różnymi pokrętłami regulacji?
Tak, niektóre modele mają pokrętło duże (dla łatwej, częstej regulacji), inne małe lub śrubę do wkrętaka. Szczegóły zwykle opisuje katalog CPP PREMA. Warto wybrać wariant, który najlepiej pasuje do częstotliwości zmian nastaw.

6. Jak uniknąć przecieków przy montażu gwintowanym?
Stosuj taśmę teflonową (w rozsądnej ilości) lub pastę uszczelniającą. Dokręcaj z umiarkowaną siłą. Nie używaj zbyt grubej warstwy uszczelniacza, bo może dostać się do wnętrza zaworu i blokować iglicę lub kulkę.

7. Co, jeśli zawór nie dławii w jednym kierunku, tylko w obu?
Najpewniej zamontowano go odwrotnie do kierunku przepływu. Sprawdź strzałkę na korpusie lub zdemontuj i zamocuj we właściwym położeniu.

8. Czy możliwe jest całkowite odcięcie przepływu w dławionym kierunku?
Przy odpowiednim dokręceniu iglicy można zredukować przepływ do minimalnego poziomu, często bliskiego 0. Jednak nie każdy model zapewnia 100% szczelność w tej pozycji (to zależy od konstrukcji dławika i szczelności iglicy).

9. Czy zawór wytrzyma pracę z ciśnieniem ponad 10 bar, np. 12 bar?
Nie jest to zalecane. Deklarowana wartość 10 bar oznacza bezpieczne, przetestowane warunki pracy. Wyższe ciśnienie może uszkodzić korpus lub uszczelnienia. Takie użycie będzie poza zakresem gwarancji.

10. Dlaczego stosuje się dławienie na wylocie, a nie na zasilaniu siłownika?
To kwestia strategii sterowania. Dławienie na wylocie zapewnia bardziej stabilną prędkość (powietrze nie rozpręża się gwałtownie), ale niektóre aplikacje wolą dławienie na wlocie, by ograniczyć ilość powietrza wchodzącego do siłownika.

11. Czy można wpiąć kilka zaworów dławiąco-zwrotnych w szeregu?
Fizycznie tak, ale praktycznie rzadko to się robi. Każdy dodatkowy zawór zwiększa spadek ciśnienia i komplikację układu. Lepiej stosować jeden zawór na siłownik (lub na wąż), dobrze dobrany do wymaganej prędkości.

12. Jak często trzeba robić przegląd?
Zależy od intensywności pracy i jakości powietrza. Zazwyczaj raz na kilka miesięcy warto ocenić szczelność, w razie potrzeby wymienić uszczelki. W czystych warunkach takie zawory działają latami.

13. Czy zawory dławiąco-zwrotne aluminiowe sprawdzą się w atmosferze kwaśnej?
Aluminium jest dość odporne, ale wszystko zależy od stężenia i rodzaju związku chemicznego. Zbyt agresywne środowisko może powodować korozję lub uszkodzenia uszczelek. W skrajnych przypadkach lepsza jest stal nierdzewna.

14. Jak ustawić dławienie?
Najlepiej ustawić ciśnienie, uruchomić siłownik, a następnie kręcić pokrętłem w małych krokach. Obserwuj, jak szybko porusza się tłok. Kiedy osiągniesz satysfakcjonującą prędkość i płynność, zatrzymaj regulację i zabezpiecz nakrętką kontrującą.

15. Czy istnieją wersje z dodatkowym tłumieniem hałasu?
Dławienie już samo w sobie ogranicza prędkość, co zmniejsza uderzenia końcowe siłownika. Jeśli potrzebujesz jeszcze większej redukcji hałasu, możesz zamontować tłumik wydechowy na wylocie, aczkolwiek niektóre modele zaworów mają wbudowane elementy tłumiące.

16. Czy zawór się “przereguluje” wskutek wibracji?
W modelach z pokrętłem jest to możliwe, choć rzadkie. Dlatego czasem stosuje się nakrętkę kontrującą lub wybiera się zawór z śrubą do wkrętaka.

17. Jak rozpoznać, że zawór wymaga wymiany?
Symptomami są nieregularna praca siłownika (szarpanie), wycieki powietrza przy korpusie, trudności w regulacji (iglica się zaciera), pęknięcia w korpusie czy gwincie. Wówczas najczęściej opłaca się wymienić cały zawór.

18. Czy można kupić same części zamienne (uszczelki, pokrętła)?
Czasem tak, jednak polityka producentów bywa różna. Przy niewielkiej wartości zaworów dławienie się wymianą całego egzemplarza jest bardziej racjonalne ekonomicznie.

19. Ile trwa montaż jednego takiego zaworu?
Zwykle kilka minut, o ile mamy łatwy dostęp do przewodów i narzędzi. Najwięcej czasu zajmuje właściwe wyregulowanie przepływu.

20. Czy zawory te są certyfikowane pod kątem norm CE?
Same zawory stanowią komponent instalacji, zatem nie zawsze mają “CE” samodzielnie. Natomiast producent, jak CPP PREMA, zwykle deklaruje zgodność z odpowiednimi dyrektywami i normami branżowymi. W kluczowych aplikacjach bezpieczeństwa trzeba jednak uwzględniać dodatkowe środki, np. zawory bezpieczeństwa.
