Zawory dławiąco - zwrotne typ 50.5001

Zawory dławiąco-zwrotne to pneumatyczne zawory regulujące przepływ, które umożliwiają swobodny przepływ sprężonego powietrza w jednym kierunku oraz precyzyjną regulację natężenia przepływu w kierunku przeciwnym. Innymi słowy, wbudowany zawór zwrotny (jednokierunkowy) pozwala na pełny przepływ powietrza w kierunku powrotnym, podczas gdy w przeciwną stronę strumień powietrza musi pokonać regulowany dławik (iglicę). Takie rozwiązanie zapewnia jednokierunkową kontrolę przepływu – możemy dławić (ograniczać) przepływ tylko w wybranym kierunku, a w drugim kierunku zachować pełny przepływ. Dzięki temu zawory dławiąco-zwrotne idealnie nadają się do precyzyjnej regulacji prędkości elementów wykonawczych w układach pneumatycznych (np. prędkości wysuwu i wsuwu tłoczyska siłownika) bez zakłócania swobodnego przepływu powietrza w przeciwnym kierunku.

Wewnątrz każdego zaworu dławiąco-zwrotnego znajduje się starannie zaprojektowany układ kanałów i elementów. Główny kanał przepływowy wyposażony jest w stożkową iglicę regulacyjną, której położenie definiuje stopień otwarcia. Równolegle do iglicy biegnie obejście z zaworem zwrotnym (najczęściej jest to kulka lub grzybek dociskany sprężynką do gniazda). Gdy powietrze płynie w kierunku dławienia, ciśnienie dociska zawór zwrotny do gniazda i zmusza powietrze do przepływu przez wąską szczelinę iglicy – w ten sposób ograniczamy prędkość przepływu. Gdy jednak kierunek się odwraca, różnica ciśnień natychmiast unosi kulkę (lub grzybek) zaworu zwrotnego, otwierając szeroką ścieżkę o małym oporze – powietrze omija iglicę i płynie niemal bez strat. Dzięki temu konstrukcja ta przewyższa prosty dławik dwukierunkowy pod względem funkcjonalności.

Zawory dławiąco-zwrotne bywają określane różnymi nazwami. Spotkać można nazwy takie jak dławik zwrotny, zawór regulacji prędkości czy jednokierunkowy regulator przepływu – wszystkie one odnoszą się do tego samego elementu. Niezależnie od nazewnictwa, element ten stał się standardowym składnikiem układów pneumatyki siłowej. Praktycznie każda maszyna korzystająca z siłowników powietrznych, która wymaga kontroli prędkości ruchu, posiada w swojej konfiguracji zawory dławiąco-zwrotne. Uniwersalność i prostota użycia sprawia, że inżynierowie chętnie po nie sięgają już na etapie projektowania systemu.

Na dokumentacjach schematów pneumatycznych zawór dławiąco-zwrotny jest przedstawiany za pomocą symbolu zaworu iglicowego z obejściem jednokierunkowym (trójkąt symbolizujący zawór zwrotny). W praktyce, jego obecność w schemacie sygnalizuje możliwość regulacji prędkości wykonawczej w danym połączeniu. Zawory serii 50.5001 są kompatybilne z typowymi schematami – można je włączać zamiast zwykłych złączek węży, dodając funkcję regulacji tam, gdzie jest potrzebna.

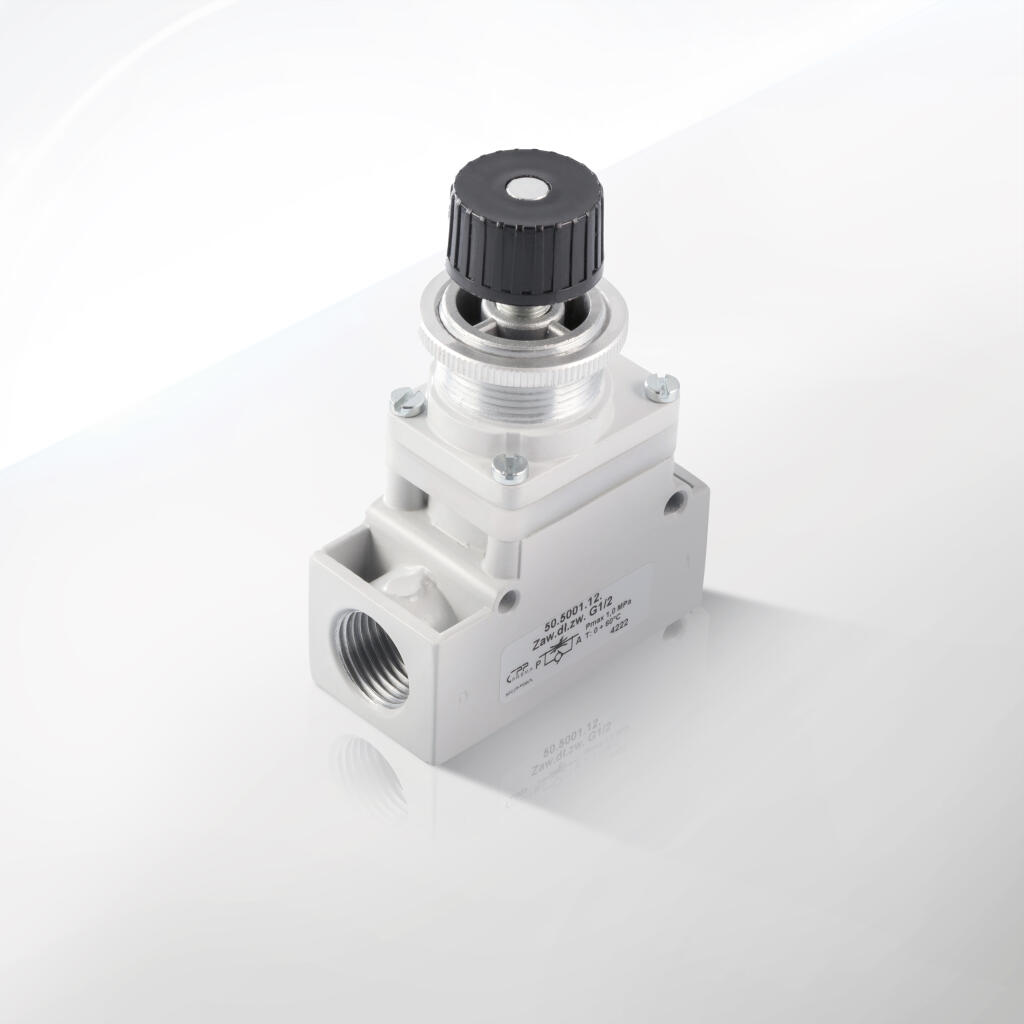

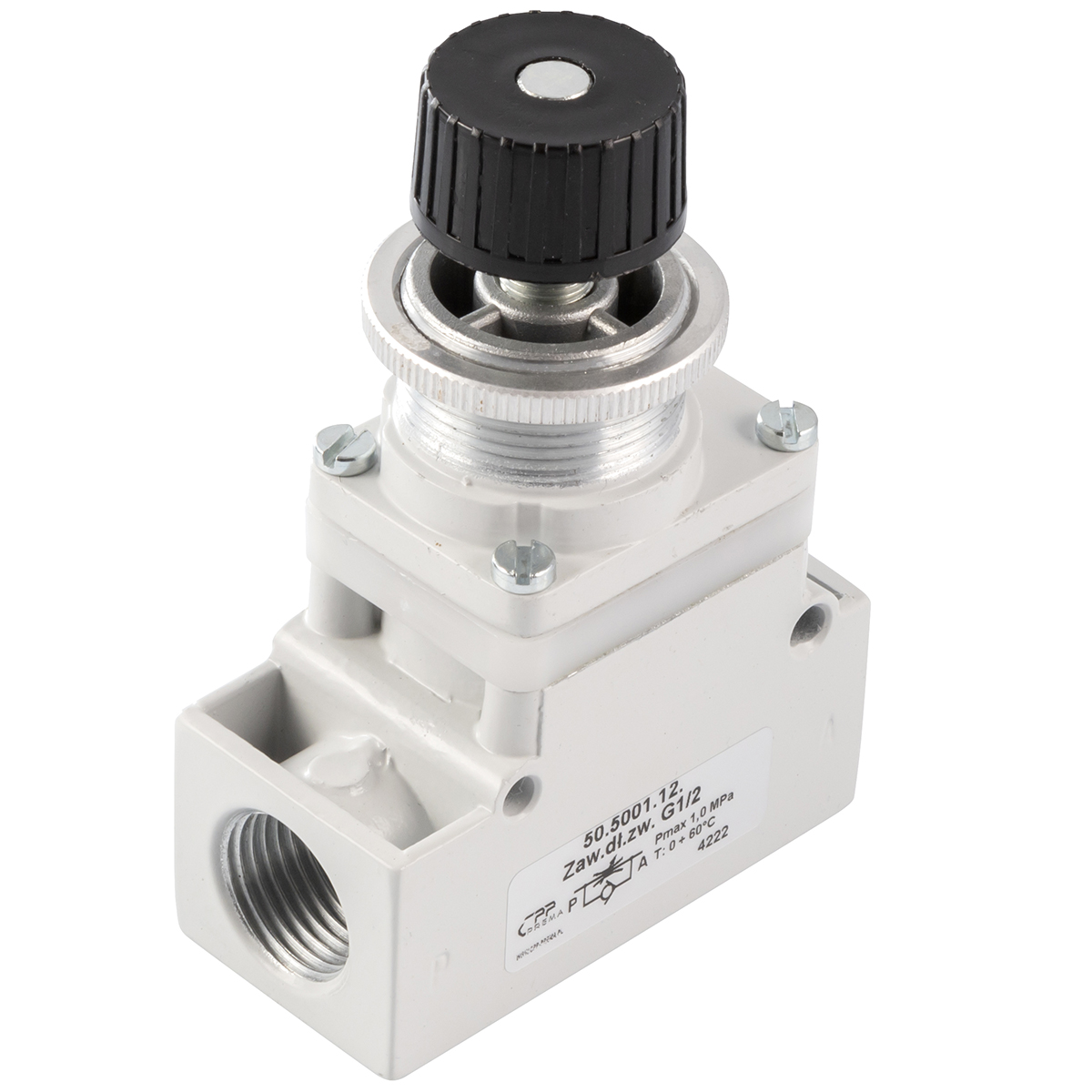

Seria CPP PREMA 50.5001 to rodzina aluminiowych zaworów dławiąco-zwrotnych typu przewodowego (in-line) w kompaktowej obudowie typu kostka. Oznaczenie przewodowy wskazuje, że zawór montuje się bezpośrednio na przewodzie pneumatycznym (między dwoma odcinkami przewodu lub pomiędzy przewodem a portem elementu), a obustronne gwinty wewnętrzne umożliwiają wkręcenie standardowych przyłączy lub złączek. Z kolei określenie typu kostka odnosi się do kształtu korpusu – zawory te mają kształt prostopadłościennego bloku (kostki) wykonanego z metalu, co nadaje im wytrzymałość i umożliwia łatwy montaż w dowolnej pozycji. Na szczycie korpusu znajduje się pokrętło regulacyjne połączone z iglicą dławika, którym użytkownik może płynnie zmieniać stopień otwarcia przepływu (czyli szybkość przepływu powietrza dławionego). Dodatkowo większość modeli posiada pierścień kontrujący (nakrętkę) tuż pod pokrętłem – umożliwia on zablokowanie nastawy po wyregulowaniu przepływu, zabezpieczając przed przypadkową zmianą nastawy wskutek wibracji czy dotknięcia.

W skład serii 50.5001 wchodzą modele o gwintach przyłączeniowych: od drobnego gwintu M5 poprzez popularne gwinty rurowe G1/8, G1/4, G3/8 aż po największy G1/2. Tak szeroki zakres wariantów pozwala dobrać odpowiedni zawór do niemal każdego układu pneumatycznego – od kompaktowych aplikacji z małymi siłownikami (gdzie sprawdzą się zawory M5 czy G1/8) po duże siłowniki przemysłowe wymagające znacznego przepływu powietrza (gdzie właściwym wyborem będą większe rozmiary G3/8 czy G1/2). Wszystkie te modele łączy ta sama funkcjonalność i konstrukcja, różnią się natomiast rozmiarem korpusu, średnicą przelotu oraz wielkością przyłączy. Dzięki zastosowaniu korpusu ze stopu aluminium (lub w niektórych wykonaniach ze stopu cynku) zawory te cechują się wysoką trwałością i niewielką masą własną. Kompaktowa budowa ułatwia ich zabudowę nawet w ograniczonej przestrzeni maszyn i paneli sterujących.

Zawory dławiąco-zwrotne serii 50.5001 firmy PREMA są projektowane z myślą o precyzyjnej regulacji i niezawodności. W pozycji całkowicie otwartej oferują minimalny opór przepływu (zawór iglicowy jest w pełni otwarty, a przepływ ograniczony jest jedynie przekrojem wewnętrznym korpusu), co zapewnia szybki przepływ powietrza w jednym kierunku. Natomiast podczas dławienia (przykręcania pokrętła) pozwalają na bardzo dokładne ustawienie przepływu w drugim kierunku – ruch iglicy jest płynny i umożliwia dokładne dozowanie strumienia powietrza. To z kolei przekłada się na możliwość dokładnego dostosowania prędkości ruchu elementów wykonawczych, takich jak siłowniki pneumatyczne czy silniki obrotowe, do wymagań danej aplikacji. Zawory te są często określane również jako regulatory prędkości siłownika lub jednokierunkowe regulatory przepływu, gdyż ich podstawową funkcją jest właśnie kontrola prędkości działania siłowników poprzez regulację przepływu czynnika roboczego (sprężonego powietrza).

Warto podkreślić, że konstrukcja typu kostka oferuje także praktyczne korzyści montażowe. Korpus zaworu posiada często otwory lub powierzchnie montażowe, które umożliwiają przymocowanie go do stałej podpory lub panelu (np. za pomocą śrub) – zapobiega to obciążaniu połączeń gwintowanych naprężeniami od węży i wibracji. Jednocześnie dowolność pozycji pracy (zawór może pracować pionowo, poziomo, pod dowolnym kątem) sprawia, że integracja tego elementu w układzie jest bardzo elastyczna.

Zawory dławiąco-zwrotne PREMA cechują się także łatwością użytkowania. Aby zmienić prędkość siłownika, wystarczy dosłownie kilka obrotów pokrętłem – nie ma potrzeby wprowadzania programowych zmian czy stosowania skomplikowanych regulatorów. Ich działanie jest całkowicie automatyczne: zawór sam "wie", w którym kierunku ma dławic, a w którym puścić powietrze swobodnie (dzieje się tak dzięki wspomnianemu zaworowi zwrotnemu). Uproszcza to układ sterowania i eliminuje potrzebę stosowania dodatkowych czujników czy elementów logicznych do kontroli kierunku przepływu. Niezawodność tych zaworów wynika z prostej konstrukcji – brak skomplikowanych mechanizmów oznacza mniejszą podatność na awarie. W praktyce są one montowane i przez długi czas nie wymagają żadnej interwencji, spełniając swoją rolę w tle działania całego systemu. Można zatem powiedzieć, że zawory dławiąco-zwrotne to ciche, lecz niezbędne komponenty nowoczesnej pneumatyki, dbające o płynną i bezpieczną pracę maszyn.

Zawory dławiąco-zwrotne z serii 50.5001 znajdują szerokie zastosowanie we wszystkich gałęziach przemysłu wykorzystujących pneumatyczne układy napędowe. Ich podstawową rolą jest kontrola prędkości przepływu sprężonego powietrza wpływającego lub wypływającego z komponentów wykonawczych, takich jak siłowniki liniowe (cylindry pneumatyczne), siłowniki obrotowe, chwytaki pneumatyczne czy silniki pneumatyczne. Dzięki możliwości płynnej regulacji przepływu zawory te pozwalają na dostosowanie szybkości ruchu tych urządzeń do wymagań procesu technologicznego. Poniżej przedstawiono najczęstsze obszary zastosowań i korzyści z użycia zaworów dławiąco-zwrotnych:

• Sterowanie prędkością siłowników pneumatycznych: Najbardziej typowym zastosowaniem jest regulacja szybkości wysuwu i wsuwu tłoczysk siłowników dwustronnego działania. Montując zawór dławiąco-zwrotny przy każdym z portów siłownika, można niezależnie ustawić prędkość ruchu w obu kierunkach (np. inna prędkość wysuwania, inna wsuwania). Zawór ogranicza przepływ powietrza w wybranym kierunku – zazwyczaj stosuje się tzw. dławienie wylotowe, czyli przepływ powietrza wychodzącego z siłownika jest zdławiony, a wpływające powietrze zasilające siłownik płynie bez przeszkód przez zawór zwrotny. Taka konfiguracja (meter-out) zapewnia stabilniejszy ruch siłownika i zapobiega jego gwałtownemu szarpnięciu na początku ruchu. W niektórych sytuacjach stosuje się też dławienie zasilania (meter-in), przy którym zawór montowany jest odwrotnie – powietrze wpływające do siłownika jest dławione, a uchodzące z drugiej komory wypływa swobodnie. Dobór metody zależy od charakterystyki obciążenia i wymaganego sterowania, ale w obu przypadkach zawór dławiąco-zwrotny pełni kluczową funkcję w precyzyjnym sterowaniu prędkością siłownika.

• Aplikacje z siłownikami w automatyce przemysłowej: W automatycznych liniach produkcyjnych, maszynach montażowych, urządzeniach pakujących czy robotyce, zawory dławiąco-zwrotne odgrywają istotną rolę w kontroli ruchu. Pozwalają one np. spowolnić ruch ramion wykonawczych tuż przed osiągnięciem położenia krańcowego, co chroni mechanikę przed uderzeniami i zużyciem. Przykładem może być cylinder wypychający produkt na taśmociąg – za pomocą zaworu dławiąco-zwrotnego ustawiamy taką prędkość wysuwu, aby produkt nie został zbyt gwałtownie zepchnięty (co mogłoby go uszkodzić lub zaburzyć proces). W maszynach montażowych regulatory przepływu umożliwiają synchronizację ruchów różnych siłowników, tak aby cała sekwencja przebiegała płynnie i we właściwym tempie. Dzięki temu uzyskuje się większą precyzję i powtarzalność procesów automatycznych.

• Układy manipulacyjne i robotyka: W robotach pneumatycznych, chwytakach i manipulatorach zawory dławiąco-zwrotne zapewniają delikatne i kontrolowane ruchy. Na przykład chwytak pneumatyczny zaciskający się na przedmiocie może mieć ograniczoną prędkość zamykania szczęk, by nie uderzyć w element z nadmierną siłą. Podobnie, ramię manipulacyjne poruszane siłownikami może wymagać regulacji prędkości w poszczególnych fazach ruchu – zawory dławiąco-zwrotne umożliwiają te regulacje poprzez zmianę przepływu powietrza zasilającego lub odpowietrzającego siłowniki. W rezultacie ruchy są bardziej płynne, a ryzyko uderzeń, wibracji i hałasu jest zredukowane.

• Maszyny pakujące i linie produkcyjne: W maszynach pakujących często wymagana jest synchronizacja i płynność ruchów różnych mechanizmów (np. podawanie opakowań, wypełnianie, zamykanie, etykietowanie). Zawory dławiąco-zwrotne montowane na siłownikach tych mechanizmów pozwalają kalibrować prędkości ruchów tak, aby wszystkie operacje przebiegały harmonijnie. Dodatkowo, możliwość szybkiej zmiany nastawy (poprzez przekręcenie pokrętła) ułatwia przezbrojenie linii produkcyjnej na inny tryb pracy lub inny format produktu – wystarczy skorygować dławienie, by dostosować tempo pracy siłowników do nowych wymagań. W ten sposób zawory te przyczyniają się do zwiększenia elastyczności linii produkcyjnych.

• Systemy pneumatyczne w pojazdach i urządzeniach mobilnych: W pojazdach specjalnych, takich jak maszyny budowlane, kolejowe czy sprzęt rolniczy, często stosuje się napędy pneumatyczne do wysuwania podpór, sterowania osprzętem itp. Regulując przepływ za pomocą zaworów dławiąco-zwrotnych, można zapewnić płynne i bezpieczne wykonywanie tych operacji – np. opuszczanie podpory odbywa się wolno i kontrolowanie, bez ryzyka uderzenia o podłoże. Również w układach zawieszeń pneumatycznych czy systemach hamulcowych (o ile pracują one w odpowiednich zakresach ciśnień) zawory dławiące przepływ mogą pełnić funkcje regulacyjne, choć w tych zastosowaniach częściej spotyka się specjalizowane zawory.

• Redukcja udarów i ochrona komponentów: Poprzez spowalnianie ruchów siłowników pod koniec zakresu, zawory dławiąco-zwrotne działają jak elementy tłumiące udary. Zmniejszenie prędkości oznacza mniejsze siły bezwładności przy dojeżdżaniu do pozycji krańcowych, co chroni uszczelnienia siłowników, elementy mocujące oraz strukturę maszyny przed nadmiernymi obciążeniami. W efekcie wydłuża się żywotność tych komponentów i zwiększa niezawodność całego układu. Zawory te pozwalają również ograniczyć hałas towarzyszący gwałtownym ruchom (np. uderzeniom tłoka o dno cylindra).

• Sytuacje awaryjne i bezpieczeństwo: Choć podstawową funkcją zaworów dławiąco-zwrotnych nie jest funkcja bezpieczeństwa, pośrednio mogą one zwiększać bezpieczeństwo obsługi maszyn. Przykładowo, ograniczając prędkość ruchu siłownika, zmniejszamy energię kinetyczną poruszających się części – w razie kontaktu z operatorem lub innym obiektem skutki ewentualnego uderzenia będą mniej dotkliwe. Oczywiście kluczowe systemy bezpieczeństwa maszyn realizuje się poprzez zawory odcinające, zawory szybkiego spustu, kurtyny bezpieczeństwa itp., jednak dławienie przepływu może stanowić dodatkowy środek łagodzący dynamikę ruchów.

• Regulacja prędkości silników pneumatycznych: Oprócz siłowników liniowych, zawory dławiąco-zwrotne mogą być wykorzystywane do kontrolowania prędkości obrotowej silników pneumatycznych lub turbin napędzanych sprężonym powietrzem. Poprzez zdławienie dopływu powietrza do silnika można ograniczyć jego maksymalną prędkość obrotową – ma to znaczenie np. w narzędziach pneumatycznych (szlifierkach, wiertarkach), gdzie zbyt wysokie obroty mogłyby być niebezpieczne. Zawór dławiąco-zwrotny montuje się wtedy na przewodzie zasilającym silnik; powietrze wpływające do silnika jest reglamentowane przez iglicę, co ustala górną granicę prędkości, natomiast wylot powietrza z silnika następuje swobodnie (przez zawór zwrotny) do tłumika lub układu wydechowego. Dzięki temu silnik może szybko wyhamować po odcięciu zasilania (nie musi pokonywać dodatkowego oporu dławika przy odpowietrzaniu) i jednocześnie jest chroniony przed nadmiernymi obrotami podczas pracy. W efekcie urządzenie pracuje stabilniej i bezpieczniej.

W wielu przedsiębiorstwach przemysłowych odpowiednie ustawienie prędkości ruchów pneumatycznych za pomocą dławików zwrotnych przekłada się również na większą efektywność energetyczną i mniejsze straty sprężonego powietrza. Unikając zbyt gwałtownych ruchów, powietrze zużywane jest dokładnie tyle, ile potrzeba do płynnego przemieszczenia – bez nadmiernych przepływów, które często idą w straty. Ponadto, właściwie dobrana prędkość może skrócić czasy cyklu (gdy zbyt wolny ruch wydłużałby proces) lub zapobiec przestojom spowodowanym awariami (gdy zbyt szybki ruch uszkadzał komponenty). Dlatego optymalizacja nastaw zaworów dławiąco-zwrotnych jest nie tylko kwestią techniczną, ale i ekonomiczną – wpływa na wydajność produkcji i koszty eksploatacji systemu pneumatycznego.

Zawory dławiąco-zwrotne serii 50.5001 to uniwersalne elementy regulacyjne w pneumatyce. Spotyka się je w układach sterowania w automatyce przemysłowej, robotyce, liniach produkcyjnych, a także w mobilnych maszynach i urządzeniach pneumatycznych. Ich zastosowanie pozwala uzyskać płynną, bezpieczną i powtarzalną pracę napędów pneumatycznych poprzez precyzyjne dostrojenie prędkości przepływu sprężonego powietrza. W praktyce wszędzie tam, gdzie wymagane jest dostosowanie prędkości ruchu siłownika lub innego urządzenia pneumatycznego, zawór dławiąco-zwrotny staje się niezastąpionym komponentem poprawiającym działanie całego układu.

• Medium robocze: Sprężone powietrze (zaleca się stosowanie powietrza oczyszczonego i osuszonego, o maksymalnej wielkości cząstek stałych 40 µm, z dodatkiem mgły olejowej 2–5 kropli oleju na 1 m³). Zawory są przeznaczone typowo do pneumatyki – mogą także współpracować z neutralnymi gazami technicznymi (np. azotem). Nie należy stosować ich do cieczy (np. wody czy oleju hydraulicznego) ani do mediów agresywnych, gdyż materiały uszczelnień i konstrukcji są dobrane do pracy z powietrzem.

• Zakres ciśnienia pracy: 0÷10 bar. Maksymalne dopuszczalne ciśnienie robocze wynosi 10 bar (1,0 MPa). Zaleca się jednak utrzymywanie typowych ciśnień zasilania pneumatyki (4–8 bar). Minimalne ciśnienie potrzebne do zadziałania zaworu zwrotnego (tzw. ciśnienie otwarcia zaworu zwrotnego) to ok. 0,15 bar – jest to bardzo niewielka wartość, co oznacza, że już przy minimalnej różnicy ciśnień w kierunku przeciwnym zawór zwrotny otworzy się, zapewniając swobodny przepływ.

• Zakres temperatury otoczenia/pracy: od 0°C do +60°C. Standardowe uszczelnienia NBR zapewniają prawidłową pracę w typowych temperaturach pokojowych i przemysłowych. Należy unikać stosowania w temperaturach ujemnych (ze względu na ryzyko zamarzania kondensatu w przewodach i utratę elastyczności uszczelek) oraz w temperaturach powyżej +60°C (może to spowodować przyspieszone starzenie gumowych uszczelnień).

• Minimalne ciśnienie robocze: Brak narzuconej dolnej granicy – zawór działa już przy minimalnych różnicach ciśnień (jak wspomniano, zawór zwrotny otwiera się od ok. 0,15 bar). W praktyce jednak, aby uzyskać stabilny ruch siłowników, wymagane jest pewne minimalne ciśnienie zasilania (zwykle przynajmniej 1–2 bar, w zależności od obciążenia siłownika). Poniżej tej wartości ruch może być niepewny lub siłownik może wcale nie ruszyć, niezależnie od obecności/nieobecności dławika. Zawór dławiąco-zwrotny nie wprowadza własnego minimalnego progu ciśnienia – ogranicza go jedynie charakterystyka samego aktuatora.

• Pozycja montażu: Dowolna. Zawory mogą pracować w każdym położeniu (pionowo, poziomo itp.) bez wpływu na ich działanie. Ułatwia to projektowanie układu – nie ma wymogu orientacji zaworu w przestrzeni.

• Konstrukcja dławika: Regulacja odbywa się za pomocą pokrętła połączonego z iglicą (stożkową śrubą dławiącą). Obrót pokrętła zmienia przekrój dławienia w kanale przepływowym. Pełen obrót pokrętła umożliwia przejście od pełnego otwarcia do prawie całkowitego zamknięcia przepływu (iglica nie jest w stanie całkowicie uszczelnić przepływu, dlatego nawet przy maksymalnym dławieniu może występować minimalny przeciek kontrolny – jest to normalna cecha dławików iglicowych). Pokrętło nie posiada skali, nastawy dokonuje się na podstawie obserwacji prędkości działania siłownika lub przepływu.

• Zabezpieczenie nastawy: W modelach serii 50.5001 pokrętło wyposażone jest w nakrętkę kontrującą. Po ustawieniu żądanego przepływu należy dokręcić tę nakrętkę (dociskając ją do korpusu zaworu), co unieruchomi pokrętło. Zapobiega to samoczynnej zmianie nastawy spowodowanej np. drganiami.

• Dostępne rozmiary (gwinty przyłączeniowe): M5, G1/8, G1/4, G3/8, G1/2. Gwinty typu G to standardowe gwinty rurowe cylindryczne zgodne z ISO 228 (tzw. BSPP). Gwint M5 to metryczny drobnozwojny. Wszystkie przyłącza w tych zaworach są żeńskie (wewnętrzne) – oznacza to, że aby włączyć zawór w obwód, należy wkręcić w jego oba porty złączki lub końcówki przewodów o odpowiednim gwincie zewnętrznym. W praktyce często zawór montuje się bezpośrednio przy siłowniku lub zaworze rozdzielającym, wykorzystując krótkie przyłączki gwintowane.

• Średnica przelotu: zależna od wielkości gwintu. Mniejsze zawory (M5, G1/8) mają nieco mniejszy przekrój wewnętrzny dławika, dostosowany do mniejszych przepływów (średnica orurowania ok. 4–5 mm). Większe rozmiary (G1/4, G3/8, G1/2) posiadają większy przekrój kanałów przepływowych (rzędu 6–7 mm), co umożliwia uzyskanie odpowiednio większych przepływów powietrza. Dzięki temu, dobierając zawór, należy kierować się nie tylko typem gwintu pasującym do urządzenia, ale także wymaganym przepływem – większy zawór jest w stanie przepuścić większą ilość powietrza przy tym samym spadku ciśnienia.

• Przepustowość (przepływ nominalny): Producent nie podaje wprost wartości przepływu nominalnego, ponieważ zależy on od stopnia otwarcia dławika oraz od różnicy ciśnień. Orientacyjnie jednak można przyjąć, że w pełni otwarty zawór nie ogranicza przepływu bardziej niż inne elementy o zbliżonym przekroju (np. złączki o tym samym gwincie). Dla przykładu, zawór G1/4 z całkowicie otwartym dławikiem będzie miał przepustowość rzędu kilkuset litrów na minutę przy 6 bar (podobnie jak typowa złączka G1/4). W razie potrzeby precyzyjnych danych przepływowych, warto skonsultować charakterystyki przepływu udostępniane przez producenta lub przeprowadzić testy praktyczne w układzie.

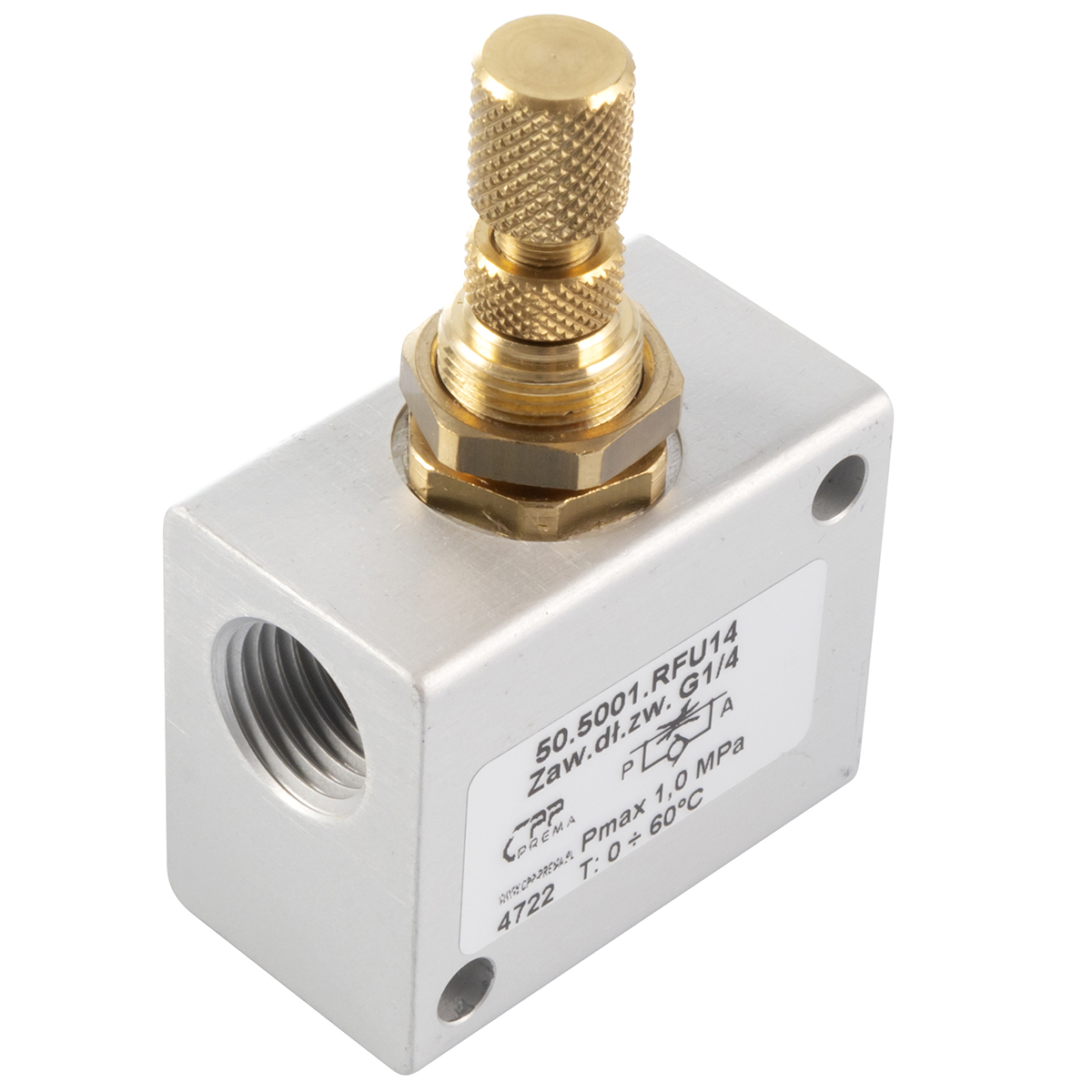

• Numeracja i oznaczenia: Każdy zawór posiada unikalny numer katalogowy ułatwiający identyfikację. Przykładowo: 50.5001.RFUM5 oznacza zawór serii 50.5001 z gwintem M5, 50.5001.RFU18 – z gwintem G1/8, 50.5001.RFU14 – z gwintem G1/4, 50.5001.38 – z gwintem G3/8, a 50.5001.12 – z gwintem G1/2. Symbol RFU w oznaczeniu mniejszych gwintów jest skrótem typu wykonania (regulator przepływu uniwersalny), natomiast większe rozmiary oznaczane są samym numerem serii i wielkością gwintu. Na korpusie zaworu umieszczony jest schemat ideowy (symbol graficzny) przedstawiający kierunek swobodnego przepływu (poprzez zawór zwrotny) oraz kierunek dławienia (przez iglicę). Oznaczenia literowe P i A przy portach wskazują odpowiednio port zasilania (Pressure) i port odbioru (Actuator) – w praktyce dowolny port może pełnić rolę zasilania lub odbioru w zależności od tego, gdzie włączymy zawór, jednak właściwa orientacja (zgodna z symbolem) decyduje o tym, w którą stronę będzie następować dławienie.

• Wpływ dławienia na temperaturę: Podczas przepływu sprężonego powietrza przez wąską szczelinę dławika następuje rozprężanie gazu, co wiąże się z efektem chłodzenia (efekt Joule’a-Thomsona). Dlatego przy dużych spadkach ciśnienia na zaworze (np. gdy dławimy z 8 bar do atmosfery na wyjściu) można zaobserwować ochłodzenie, a nawet krótkotrwałe pojawienie się wilgoci lub szronu na obudowie zaworu. Zjawisko to jest normalne i nie świadczy o uszkodzeniu – należy jednak unikać dotykania gołymi rękami metalowych części zaworu tuż po intensywnym dławieniu, gdyż mogą być bardzo zimne. W skrajnych warunkach (bardzo duża różnica ciśnień i wysoka wilgotność powietrza) silne wychłodzenie może sprzyjać odkładaniu się lodu, dlatego tak ważne jest utrzymanie suchego powietrza i temperatury otoczenia co najmniej 0°C.

• Korpus i pokrywa: wykonane ze stopu aluminium (dla większych rozmiarów) lub stopu cynku (dla niektórych mniejszych rozmiarów). Aluminiowy korpus zapewnia lekkość przy jednoczesnym zachowaniu wysokiej wytrzymałości mechanicznej i odporności na korozję. Aluminium jest odporne na rdzę i dobrze sprawdza się w kontaktach ze sprężonym powietrzem (które może zawierać wilgoć). W mniejszych zaworach stosowany bywa stop cynku (np. ZnAl, potocznie nazywany zamakiem), który pozwala na precyzyjne odlewanie małych detali – jest wystarczająco wytrzymały w tych rozmiarach, a jednocześnie obniża koszty produkcji. Zarówno korpus, jak i ewentualna pokrywa są najczęściej pokryte warstwą ochronną (np. anodowanie aluminium lub powłoka galwaniczna/lakierowanie), co dodatkowo zabezpiecza powierzchnię przed wpływem czynników zewnętrznych i nadaje estetyczny wygląd. Kształt "kostki" korpusu ułatwia uchwycenie go kluczem podczas montażu (na korpusie zwykle są płaskie powierzchnie lub wyprofilowane miejsca pod klucz, odpowiadające wymiarowi SW z dokumentacji).

• Tuleja prowadząca iglicę: wewnątrz korpusu znajduje się tuleja lub gniazdo prowadzące dla iglicy dławika, wykonane z tworzywa sztucznego (polimeru). Element ten zapewnia płynne i precyzyjne przemieszczanie się iglicy oraz dobre doszczelnienie. Tworzywo sztuczne zmniejsza tarcie między metalową iglicą a korpusem, zapobiegając zacieraniu się tych elementów nawet przy braku smarowania. Dodatkowo, plastikowa tuleja jest odporna na korozję i może pełnić rolę izolatora redukującego wpływ temperatury otoczenia na pracę iglicy.

• Pokrętło regulacyjne: wykonane z wytrzymałego tworzywa sztucznego. Zastosowanie plastikowego pokrętła ma kilka zalet: po pierwsze izoluje termicznie (dłoń operatora nie ma kontaktu z metalem, co ma znaczenie gdy powietrze przepływające jest bardzo zimne lub gorące), po drugie jest odporne na korozję, a po trzecie – może być dowolnie uformowane dla uzyskania ergonomicznego kształtu. Pokrętło ma najczęściej żebrowaną lub radełkowaną powierzchnię, co ułatwia pewny chwyt palcami i precyzyjne dokręcanie lub odkręcanie. Tworzywo użyte na pokrętło musi być na tyle wytrzymałe, by nie pękało przy wielokrotnym użyciu i było odporne na typowe oleje pneumatyczne oraz ozon obecny w powietrzu.

• Iglica dławika: wykonana ze stali węglowej lub mosiądzu, z pokryciem ochronnym (warstwa cynku). Iglica to kluczowy element regulacyjny – ma kształt ostro zakończonego stożka (przypomina zaostrzoną śrubę). W zależności od rozmiaru zaworu, materiał iglicy może się różnić: w większych zaworach stosuje się stal węglową dla zapewnienia wysokiej wytrzymałości (iglica musi wytrzymać nacisk i nie odkształcać się nawet przy mocnym dokręceniu), natomiast w mniejszych zaworach często używa się mosiądzu, który jest wystarczająco wytrzymały, a jednocześnie łatwiejszy w obróbce precyzyjnej (co pozwala uzyskać gładką powierzchnię stożka). Niezależnie od materiału bazowego, iglica jest pokryta warstwą cynku lub inną powłoką antykorozyjną. Powłoka ta zapobiega rdzewieniu metalu w kontakcie z wilgotnym powietrzem i drobnymi zanieczyszczeniami, a także zmniejsza tarcie. Iglica z reguły posiada gwint, którym wkręca się w tuleję korpusu – precyzja wykonania tego gwintu oraz stożka na końcu iglicy wpływa na czułość regulacji (im lepiej dopasowane elementy, tym płynniej można regulować przepływ).

• Uszczelnienia: wszystkie dynamiczne połączenia uszczelnione są za pomocą uszczelek z kauczuku nitrylowo-butadienowego (NBR). NBR to popularny elastomer stosowany w pneumatyce ze względu na dobrą odporność na oleje mineralne (obecne w mgłe olejowej), oraz na swoją elastyczność w typowym zakresie temperatur. W zaworze dławiąco-zwrotnym uszczelki NBR znajdziemy prawdopodobnie przy iglicy (mała o-ring zapewniający szczelność dławika gdy iglica jest wkręcona) oraz w samym zaworze zwrotnym (np. o-ring lub mała membrana uszczelniająca, dociskana sprężynką). Te uszczelnienia gwarantują, że przy braku dławienia zawór nie będzie przepuszczał powietrza bokiem, a cały przepływ będzie kierowany poprzez dławik lub zawór zwrotny. Należy zaznaczyć, że NBR zachowuje właściwości w temperaturach 0÷60°C – poza tym zakresem twardnieje (na mrozie) lub mięknie nadmiernie (w wysokiej temperaturze). Nie jest też odporny na niektóre chemikalia ani na ozon w wysokich stężeniach, dlatego zaworów tych nie należy instalować w środowisku silnie zanieczyszczonym chemicznie ani wystawiać na bezpośrednie działanie promieni UV przez długi czas.

• Sprężyna zaworu zwrotnego: choć nie wymieniono jej expressis verbis w dokumentacji, zawór zwrotny wewnątrz dławika zazwyczaj zawiera małą sprężynkę dociskającą grzybek lub kulkę do gniazda. Taka sprężyna wykonana jest zwykle ze stali nierdzewnej lub fosforobrązu – materiałów odpornych na korozję oraz na zmęczenie. Jej zadaniem jest utrzymywanie zaworu zwrotnego zamkniętego przy braku przepływu i zapewnienie wspomnianego minimalnego ciśnienia otwarcia (~0,15 bar). Dobrany materiał sprężyny zapewnia długotrwałą żywotność (wiele cykli otwarcia/zamknięcia) oraz stabilne parametry w czasie.

Na uwagę zasługuje również jakość wykonania tych komponentów. Korpusy są zwykle odlewane ciśnieniowo (co umożliwia uzyskanie skomplikowanego kształtu wewnętrznych kanałów), a następnie precyzyjnie obrabiane (gwintowanie otworów, obróbka gniazd uszczelnień, docieranie stożka iglicy). Firma PREMA dokłada starań, by każda partia zaworów spełniała rygorystyczne normy jakości – każdy egzemplarz przechodzi test szczelności i kontroli działania zaworu zwrotnego. Dzięki temu użytkownik otrzymuje produkt dopracowany, o powtarzalnych parametrach. Wymienione wyżej materiały (metal, tworzywo, elastomer) zostały dobrane tak, aby współpracować ze sobą niezawodnie i bezawaryjnie przez długi czas – np. miękka uszczelka NBR dobrze doszczelnia na twardym gnieździe aluminiowym, a plastikowa tuleja chroni metalową iglicę przed zużyciem. Wszystkie elementy razem tworzą spójną konstrukcję gwarantującą długotrwałą, stabilną i bezobsługową pracę.

Warto dodać, że materiały użyte w zaworach serii 50.5001 są typowe dla pneumatyki ogólnego zastosowania. W przypadku specyficznych środowisk pracy (np. bardzo niskie lub wysokie temperatury, kontakt z mediami agresywnymi lub wymagania branży spożywczej) producenci mogą oferować specjalne wersje zaworów. Przykładowo, dla temperatur przekraczających 60°C zastosowano by uszczelnienia z Vitonu (FKM) zamiast NBR, a korpus mógłby być wykonany z mosiądzu lub stali nierdzewnej, aby sprostać wymaganiom czystości czy odporności chemicznej. Standardowe aluminiowo-cynkowe zawory PREMA są jednak wystarczające w większości typowych zastosowań przemysłowych – łączą dobrą odporność z niewysoką ceną i niską masą. Ich konstrukcja uwzględnia kompromis między trwałością a ekonomiką, dzięki czemu użytkownik otrzymuje produkt o wysokiej wytrzymałości i jednocześnie przystępny cenowo.

Prawidłowy montaż zaworu dławiąco-zwrotnego jest kluczowy dla jego poprawnego działania. Poniżej przedstawiono zalecenia i kroki, jak poprawnie zainstalować zawór serii 50.5001 w układzie pneumatycznym:

1. Przygotowanie do montażu:
Przed rozpoczęciem upewnij się, że układ pneumatyczny jest odcięty od zasilania powietrzem i odpowietrzony. Nigdy nie instaluj ani nie demontuj zaworów pod ciśnieniem – grozi to wyrzuceniem elementów i urazem. Przygotuj niezbędne narzędzia: klucze pasujące do rozmiaru gwintów/złączek (zgodnie z wymiarem SW korpusu zaworu, np. dla G1/4 – klucz ok. 14–15 mm), taśmę teflonową lub inny uszczelniacz do gwintów oraz ewentualnie uchwyty mocujące (jeśli zawór ma być przytwierdzony do konstrukcji). Sprawdź wizualnie zawór – czy nie ma zanieczyszczeń w otworach i czy iglica jest wstępnie odkręcona (zawór nie powinien być maksymalnie zdławiony podczas montażu, lepiej gdy jest ustawiony na przepływ średni/otwarty, co ułatwi przepłukanie ewentualnych drobin po uruchomieniu).

2. Orientacja i kierunek przepływu:
Zidentyfikuj kierunki działania zaworu. Na korpusie znajduje się oznaczenie lub symbol wskazujący, w którą stronę działa zawór zwrotny (swobodny przepływ), a w którą stronę iglica dławi przepływ. Często strzałka na schemacie wskazuje kierunek swobodnego przepływu (przez zawór zwrotny). Typowo port oznaczony P (Pressure) to wejście (od strony zasilania powietrzem), a port A (Actuator) to wyjście do elementu wykonawczego. Oznacza to, że powietrze wpływające od strony P do A będzie dławione (przechodzi przez regulację iglicową), natomiast powietrze płynące od strony A do P przejdzie swobodnie przez zawór zwrotny (omijając iglicę). Ustal, w jaki sposób chcesz regulować przepływ: jeśli ma to być dławienie wylotowe siłownika (zalecane w większości aplikacji), port A zaworu podłącz do portu wyjściowego siłownika, a port P do przewodu odprowadzającego powietrze do zaworu rozdzielającego. Jeśli zamierzasz zdławiać zasilanie (rzadziej stosowane), odwróć zawór: port P do zasilania (przewodu od zaworu rozdzielającego), port A do wejścia siłownika. Upewnij się co do kierunku, ponieważ odwrotne podłączenie spowoduje odwrotne działanie (dławienie nie tego kierunku, który chcemy).

3. Wkręcanie zaworu w układ:
Na gwinty przyłączeniowe zaworu nawiń uszczelnienie (np. 2–3 warstwy taśmy teflonowej PTFE na każdy gwint zewnętrzny, który będzie wkręcony do zaworu). Uwaga: nie stosuj nadmiernej ilości taśmy, aby fragmenty taśmy nie dostały się do wnętrza zaworu. Jeśli używasz gotowych złączek stożkowych z powłoką uszczelniającą, dodatkowe uszczelnienie może nie być potrzebne. Wkręć złączki lub przewody do obu portów zaworu ręcznie, następnie dociągnij kluczem. Nie przekręcaj korpusu zaworu siłą podczas dokręcania – przytrzymaj zawór kluczem (obejmując korpus na płaskich powierzchniach) i dokręcaj złączkę drugim kluczem. Dotyczy to zwłaszcza większych gwintów (G3/8, G1/2), gdzie siły dokręcania są większe. Zbyt mocne dociąganie może uszkodzić gwint aluminiowego korpusu, dlatego stosuj umiarkowany moment (w razie wątpliwości: dla G1/4 typowo ok. 20–25 Nm, dla G1/2 ok. 30–40 Nm, jeśli producent nie zaleca inaczej).

4. Mocowanie mechaniczne:
Jeśli zawór jest montowany na stałe w maszynie, rozważ jego przymocowanie do konstrukcji. Korpusy typu kostka często posiadają otwory montażowe – np. dwa nagwintowane otworki lub przelotowe, przez które można przeprowadzić śruby mocujące. Zamocowanie zaworu do ramy maszyny lub panelu eliminuje naprężenia od drgających przewodów i zapobiega ewentualnemu wykręcaniu się zaworu. O ile zawór może pracować w dowolnej pozycji, warto umieścić go w miejscu dostępnym dla operatora (by mógł łatwo sięgnąć do pokrętła regulacyjnego w celu zmiany nastawy). Upewnij się, że po zamontowaniu pokrętło może się swobodnie obracać i nie blokuje o inne elementy.

5. Uruchomienie i regulacja:
Po zainstalowaniu zaworu sprawdź jeszcze raz poprawność połączeń (wejście/wyjście, dokręcenie) i powoli przywróć ciśnienie w układzie. Najlepiej robić to stopniowo, np. przez wolne otwarcie zaworu odcinającego zasilanie powietrza – pozwoli to wykryć ewentualne nieszczelności bez gwałtownego uderzenia ciśnienia. Sprawdź, czy w stanie spoczynku powietrze nie ucieka niekontrolowanie z układu (jeśli tak, natychmiast odetnij zasilanie i usuń nieszczelność). Następnie przystąp do regulacji przepływu: uruchom siłownik/układ, którego prędkość chcesz regulować, i obserwuj ruch. Kręcąc pokrętłem zaworu dławiąco-zwrotnego, ustaw pożądaną prędkość – dokładne dostrajanie rób małymi krokami, czekając aż siłownik wykona kilka cykli po każdej zmianie (układy pneumatyczne mogą mieć chwilowe wahania prędkości przy nagłej zmianie nastawy, więc lepiej regulować stopniowo). Pamiętaj: dokręcanie (zgodnie z ruchem wskazówek zegara) powoduje zmniejszenie przepływu (wolniejszy ruch siłownika), a odkręcanie (przeciwnie do ruchu wskazówek) – zwiększenie przepływu (szybszy ruch). Ustaw taką prędkość, która jest wymagana – ani zbyt wysoką (bo to powoduje udary), ani zbyt niską (jeśli zależy nam na czasie cyklu).

6. Zabezpieczenie nastawy:
Gdy osiągniesz właściwą prędkość ruchu, zablokuj nastawę, dokręcając nakrętkę kontrującą pod pokrętłem (o ile zawór jest w nią wyposażony). Kontrując nakrętkę, trzymaj jednocześnie pokrętło w ustalonej pozycji, aby go nie obrócić. Dokręć nakrętkę ręcznie, a następnie delikatnie dociągnij kluczem (z wyczuciem, aby nie uszkodzić plastikowego pokrętła). Dzięki temu ustawiony przepływ pozostanie niezmieniony podczas pracy maszyny.

7. Kontrola działania:
Przeprowadź kilkukrotny cykl pracy siłownika lub urządzenia, aby upewnić się, że wszystko działa prawidłowo. Obserwuj, czy ruch jest płynny i czy osiągnięto oczekiwane czasy ruchu. Sprawdź również, czy w kierunku swobodnym przepływ rzeczywiście nie jest dławiony – siłownik powinien poruszać się szybko w przeciwną stronę (jeśli tak nie jest, możliwe że zawór zainstalowano odwrotnie). W razie potrzeby skoryguj nastawę.

8. Konserwacja i uwagi eksploatacyjne:
Zawory dławiąco-zwrotne nie wymagają częstej obsługi – są zaprojektowane do długotrwałej pracy przy czystym, naolejonym powietrzu. Warto jednak okresowo (np. co kilka miesięcy) sprawdzić, czy nie poluzowały się połączenia gwintowane (zwłaszcza jeśli zawór nie jest sztywno zamocowany) oraz czy pokrętło z kontrnakrętką trzyma nastawę. Jeśli układ pracuje w warunkach dużego zapylenia, upewnij się, że filtracja powietrza (40 µm) działa prawidłowo – drobiny brudu mogłyby z czasem osadzać się w dławiku. W razie stwierdzenia spadku płynności regulacji można (po odłączeniu zasilania powietrzem) ostrożnie wykręcić pokrętło z iglicą w całości i oczyścić iglicę oraz gniazdo z zanieczyszczeń, po czym ponownie złożyć. Jeśli jednak zawór jest poważnie uszkodzony lub zużyty (np. nieszczelny zawór zwrotny, uszkodzone uszczelki), lepszym rozwiązaniem jest wymiana na nowy egzemplarz – te komponenty są stosunkowo niedrogie, a zapewniają krytyczną funkcjonalność.

Po prawidłowym zamontowaniu i wyregulowaniu zawór będzie spełniał swoją funkcję przez długi czas bez potrzeby ingerencji. Stosując się do powyższych wskazówek, zapewnisz bezproblemową instalację i działanie zaworów dławiąco-zwrotnych. Poprawny montaż gwarantuje, że zawory będą spełniać swoją rolę – precyzyjnie regulować przepływ powietrza w jednym kierunku i umożliwiać swobodny przepływ w drugim – co przełoży się na niezawodną i bezpieczną pracę całego układu pneumatycznego.

1. P: Co to jest zawór dławiąco-zwrotny i jak działa?
   O: Zawór dławiąco-zwrotny to specyficzny rodzaj zaworu pneumatycznego, który łączy funkcję regulacji przepływu (dławienia) z funkcją jednokierunkowego zaworu zwrotnego. Działa on w ten sposób, że w jednym kierunku przepływu powietrza działa jak zwykły zawór dławiący (iglicowy) – ogranicza przekrój przepływu, spowalniając przepływ gazu – natomiast w przeciwnym kierunku powietrze omija dławik przez wbudowany zawór zwrotny, dzięki czemu przepływa swobodnie (bez dławienia). Przykładowo: jeśli zainstalujemy go na przewodzie zasilającym siłownik, to przy przepływie powietrza do siłownika zawór będzie dławił (regulował prędkość napełniania siłownika), ale już powietrze wypływające z siłownika wróci bez przeszkód (zawór zwrotny otworzy się, by je przepuścić). Taka konstrukcja pozwala na precyzyjną kontrolę prędkości ruchu siłowników tylko w wybranym kierunku, utrzymując pełną szybkość w kierunku przeciwnym.

2. P: W jaki sposób prawidłowo podłączyć zawór dławiąco-zwrotny?
   O: Każdy zawór dławiąco-zwrotny ma określony kierunek działania – zazwyczaj na korpusie znajduje się strzałka lub symbol. Strzałka zwykle wskazuje kierunek swobodnego przepływu (przez zawór zwrotny). Aby podłączyć zawór prawidłowo, należy zdecydować, w którym kierunku ma następować regulacja (dławienie). Standardowo zaleca się dławienie wylotu z siłownika (meter-out), co oznacza, że zawór montujemy pomiędzy wylotem z siłownika a układem powietrznym. W praktyce: port zaworu, który prowadzi do iglicy (dławika) powinien być przyłączony do portu siłownika, z którego uchodzi powietrze – tak aby wypływające powietrze było ograniczane. Drugi port zaworu łączy się z przewodem prowadzącym do zaworu sterującego (rozdzielacza). W takiej konfiguracji powietrze wpływające do siłownika (przeciwny kierunek) popłynie przez zawór zwrotny bez oporu. Alternatywnie, jeśli chcemy dławienie na zasilaniu (meter-in), należy zawór obrócić – wtedy powietrze wchodzące do siłownika będzie przechodzić przez dławik. Kluczowe jest, by stosować się do oznaczeń P i A (jeśli są) oraz kierunku strzałek na obudowie. Pamiętajmy też, że oba porty zaworu są żeńskie – wymaga to użycia odpowiednich przyłączy do wpięcia go w układ.

3. P: Czym różni się zawór dławiąco-zwrotny od zwykłego zaworu dławiącego?
   O: Zwykły zawór dławiący (dławik iglicowy) ogranicza przepływ jednakowo w obu kierunkach – stanowi po prostu regulowane zwężenie w przewodzie, niezależnie od kierunku przepływu. Natomiast zawór dławiąco-zwrotny ma wbudowany obejściowy zawór zwrotny, który znosi efekt dławienia w jednym kierunku. W praktyce oznacza to, że przy zastosowaniu zaworu dławiąco-zwrotnego możemy spowalniać ruch siłownika tylko w jedną stronę, a w drugą stronę siłownik powraca szybko. Gdybyśmy użyli zwykłego dławika, spowalniałby on ruch w obu kierunkach jednakowo – to często niepożądane, bo np. chcemy kontrolować prędkość wysuwu siłownika, ale powrót ma być szybki. Ponadto dławienie dwukierunkowe bywa niestabilne (np. przy zmianach obciążenia siłownika). Zawór dławiąco-zwrotny rozwiązuje te problemy: oferuje asymetryczną regulację – dławienie tylko tam, gdzie potrzebne.

4. P: Czy zawór dławiąco-zwrotny może zatrzymać przepływ całkowicie (działać jak odcięcie)?
   O: Nie do końca. Zawór dławiąco-zwrotny nie jest zaworem odcinającym w pełnym tego słowa znaczeniu. Można go co prawda niemal całkowicie zamknąć, przykręcając iglicę do oporu – spowoduje to silne zdławienie przepływu w kontrolowanym kierunku, praktycznie redukując przepływ do zera. Jednak nie jest to pozycja zalecana do normalnej pracy, ponieważ może dojść do uszkodzenia gniazda iglicy lub iglicy przy próbie całkowitego zamknięcia (to nie jest zawór zaprojektowany do szczelnego odcięcia, zawsze może pozostać minimalna szczelina). Co więcej, w przeciwnym kierunku zawór i tak przepuści powietrze przez zawór zwrotny. Dlatego jeśli potrzebujesz odcinać przepływ powietrza, należy zastosować osobny zawór odcinający 2/2 lub zawór odcinająco-zwrotny (specjalny element, który łączy funkcję zwrotnego i odcinającego, ale to inna konstrukcja). Zawór dławiąco-zwrotny służy głównie do regulacji, a nie do zatrzymania przepływu.

5. P: Jak dobrać właściwy rozmiar (typ) zaworu dławiąco-zwrotnego do aplikacji?
   O: Dobór zaworu zależy przede wszystkim od wielkości przepływu, jaki chcemy regulować, oraz od rozmiarów złącz w układzie. Ogólnie, należy dobrać gwint zaworu odpowiadający gwintowi przyłącza w urządzeniu (np. jeśli siłownik ma port G1/4, wybieramy zawór G1/4). To zapewni łatwy montaż. Drugim aspektem jest przepustowość – większe zawory (o większym gwincie) mają szersze kanały przepływowe, więc poradzą sobie z większymi przepływami bez nadmiernego dławienia. Jeśli mamy duży siłownik o sporej szybkości i przepływie powietrza, lepiej zastosować zawór większy (np. G1/2) niż zbyt mały (np. G1/8), który mógłby stać się "wąskim gardłem" w układzie nawet po pełnym otwarciu. W dokumentacji producenta zwykle znajdują się wykresy przepływów – warto do nich zajrzeć. W praktyce jednak dla standardowych zastosowań przemysłowych kierujemy się po prostu rozmiarem gwintu: M5 dla najmniejszych siłowników i przewodów 4 mm, G1/8 dla siłowników o średnicy do ok. 20–25 mm (przewody 6 mm), G1/4 dla średnich siłowników (do ok. 50 mm średnicy, przewody 8 mm), G3/8 i G1/2 dla dużych siłowników (średnice powyżej 63 mm, przewody 10–12 mm i większe). To oczywiście uproszczenie, ale sprawdza się w większości przypadków. Zawsze można też skonsultować się z katalogiem – np. producent PREMA zaleca konkretne zawory do siłowników o danych średnicach w swoich materiałach.

6. P: Czy te zawory wymagają konserwacji lub regulacji w trakcie eksploatacji?
   O: Zawory dławiąco-zwrotne są z założenia elementami praktycznie bezobsługowymi. Jeśli układ pneumatyczny jest wyposażony w filtr powietrza (co jest standardem) i używamy powietrza zgodnie z zaleceniami (czystego, ewentualnie naolejonego), zawór może pracować latami bez problemów. Warto jednak co jakiś czas (np. przy przeglądach maszyn) sprawdzić, czy pokrętło regulacyjne nie poluzowało się (jeśli nie było zakontrowane) i czy zawór nie wykazuje oznak zużycia. Zużycie może objawiać się trudnością w regulacji (np. zapieczona iglica z powodu brudu – wtedy można ostrożnie przeczyścić, jak opisano w instrukcji montażu) albo nieszczelnością zaworu zwrotnego (jeśli powietrze przepływa w kierunku, w którym nie powinno – co zdarza się bardzo rzadko). Generalnie jednak te elementy nie wymagają smarowania ani specjalnej obsługi. Trzeba jedynie uważać, by nie ubrudzić ich podczas prac serwisowych (np. nie wprowadzać zanieczyszczeń przy wymianie przewodów). Gdy zawór jest już bardzo zużyty lub uszkodzony, zwykle lepszym podejściem jest wymiana na nowy, ponieważ są to stosunkowo niedrogie podzespoły, a zapewniają krytyczną funkcję regulacji.

7. P: Czy zawory dławiąco-zwrotne można stosować w układach z podciśnieniem (vacuum)?
   O: Zawory te nie są typowo projektowane z myślą o zastosowaniach próżniowych, jednak w pewnym zakresie mogą działać. Jeśli w układzie występuje podciśnienie, należy pamiętać, że zawór zwrotny będzie się zachowywał odwrotnie – tzn. przy próbie zasysania powietrza w kierunku "zamkniętym" zaworu zwrotnego, sprężyna może utrzymywać go zamkniętym do momentu, gdy różnica ciśnień przekroczy ok. 0,15 bar (wówczas zawór się otworzy). To może powodować opóźnienia lub ograniczenie przepływu próżni. W kierunku przeciwnym (przez dławik) podciśnienie będzie ograniczane tak jak nadciśnienie – iglica zdławi przepływ zasysanego powietrza. Ogólnie, do precyzyjnej regulacji próżni lepiej stosować dedykowane zawory. Jednakże, jeśli układ wymaga jedynie ograniczenia przepływu przy zasysaniu lub odpowietrzaniu – zawór dławiąco-zwrotny spełni tę funkcję, mając na uwadze, że jego parametry mogą być inne (np. szczelność przy pełnym zamknięciu nie będzie idealna). Producent PREMA w katalogach wspomina o możliwości pracy do ok. 750 mmHg podciśnienia, co pokrywa większość typowych zastosowań próżni technicznej.

8. P: Czy można użyć zaworu dławiąco-zwrotnego do cieczy (np. wody lub oleju)?
   O: Standardowe, aluminiowo-plastikowe zawory dławiąco-zwrotne serii 50.5001 są projektowane wyłącznie do gazów sprężonych (powietrza lub ewentualnie gazów obojętnych). Nie zaleca się używania ich do cieczy. Powody są następujące: po pierwsze uszczelnienia NBR mogą nie być kompatybilne z cieczami (np. z olejem hydraulicznym czy rozpuszczalnikami) lub z czasem pęcznieć pod ich wpływem. Po drugie, przepływ cieczy ma inną charakterystykę – brak ściśliwości powoduje inne obciążenia hydrauliczne, na które te zawory nie są testowane. Wreszcie, korpus aluminiowy/cynkowy i elementy stalowe mogłyby korodować w kontakcie z wodą (zwłaszcza cynk i stal węglowa przy dłuższej eksploatacji w obecności wody ulegną korozji). Jeśli potrzebujemy regulować przepływ cieczy, należy zastosować zawory dławiące przeznaczone do hydrauliki – są one wykonane z odpornych materiałów (mosiądz, stal nierdzewna) i przystosowane do wyższych ciśnień oraz innej lepkości medium. Reasumując: zawór dławiąco-zwrotny pneumatyczny używamy tylko do powietrza/gazów, nie do cieczy.
