Zawory sterowane pneumatycznie 5/2

Zawory sterowane pneumatycznie 5/2 to kluczowe elementy w wielu instalacjach przemysłowych. Marka CPP PREMA oferuje trzy główne rodziny tych rozdzielaczy: zawory 5/2 sterowane jednostronnie pneumatycznie, monostabilne, zawory 5/2 sterowane obustronnie pneumatycznie, bistabilne oraz zawory 5/2 sterowane pneumatycznie sygnałem niskociśnieniowym. Wszystkie te warianty zaprojektowano z myślą o wysokiej wydajności, niezawodności i bezpieczeństwie, a jednocześnie zwrócono uwagę na ekonomię użytkowania. Producent stawia na sprawdzone rozwiązania, oparte na wieloletnim doświadczeniu inżynieryjnym i ścisłej kontroli jakości. Dzięki temu zawory 5/2 CPP PREMA stanowią synonim trwałości i powtarzalności w działaniu.

Zawory 5/2 rozdzielają strumień powietrza w dwóch położeniach. W praktyce oznacza to, że jeden port zasilania kieruje powietrze naprzemiennie do dwóch różnych wyjść (A oraz B), a pozostałe wyjścia pełnią rolę wydechów (R i S). Zależnie od konstrukcji, sygnał sterujący może być podawany jednostronnie lub dwustronnie. W wersjach monostabilnych występuje zazwyczaj sprężyna zwrotna, która po zaniku sygnału sterującego przywraca zawór do pozycji wyjściowej. W modelach bistabilnych, zwanych też obustronnie pneumatycznie sterowanymi, zawór utrzymuje zadaną pozycję nawet po odcięciu impulsu. Natomiast w wariantach niskociśnieniowych wystarczy niewielkie ciśnienie sterujące, co znacząco obniża koszty eksploatacji.

Firma CPP PREMA dba o precyzję wykonania. Korpusy zaworów tworzy się z materiałów wysokiej jakości, często z anodowanego aluminium, które zapewnia odporność na korozję, lekkość i efektywny rozkład naprężeń. We wnętrzu mieści się suwak, najczęściej z metalu utwardzanego lub nowoczesnych tworzyw o niskim współczynniku tarcia. Całość uzupełniają uszczelnienia odporne na ścieranie i starzenie, co gwarantuje szczelność nawet w wymagających warunkach. Użytkownicy cenią te rozwiązania za długą żywotność i niskie koszty serwisowania.

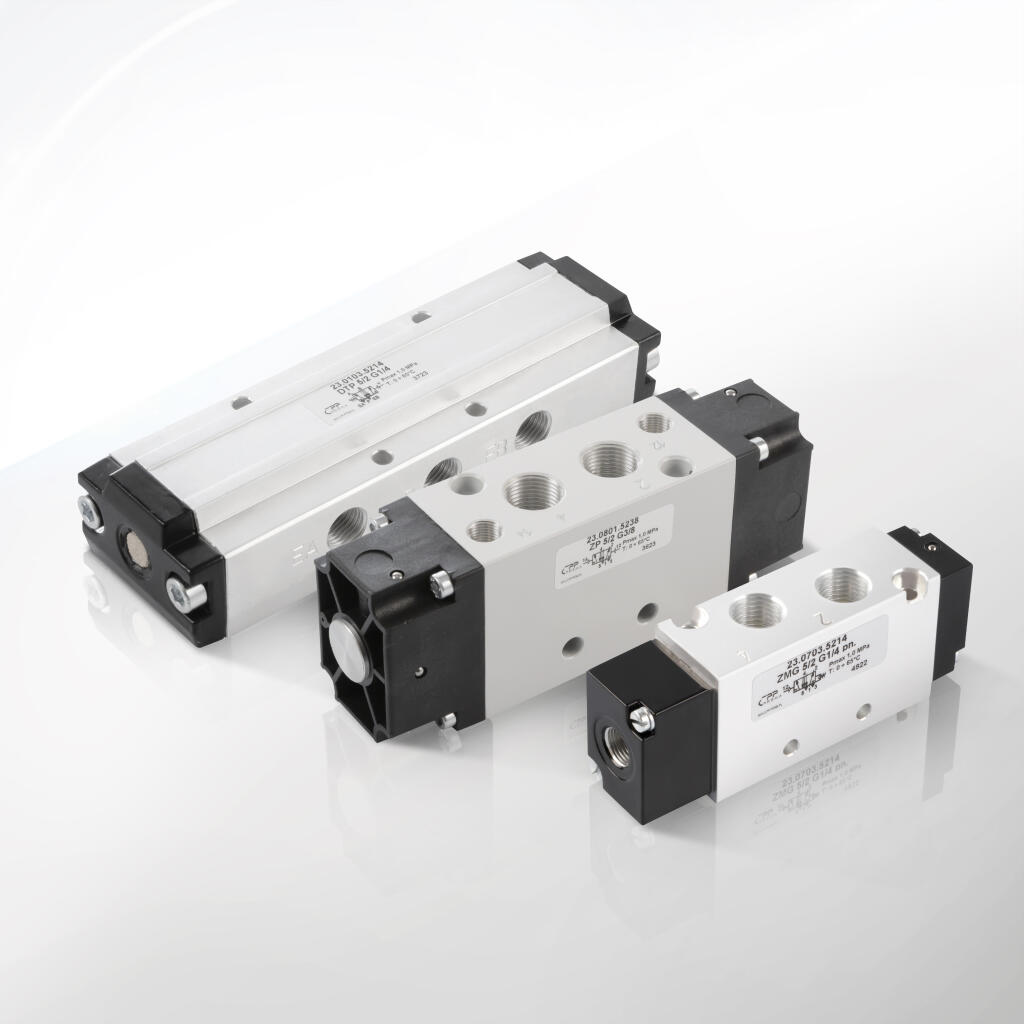

Zawory 5/2 sterowane jednostronnie pneumatycznie, monostabilne to częsty wybór w aplikacjach, gdzie konieczne jest automatyczne powracanie do pozycji wyjściowej. Po ustaniu impulsu powietrza w komorze sterującej, specjalna sprężyna sprawia, że suwak zaworu ustawia się ponownie w pierwotnym położeniu. Pozwala to uprościć układ sterowania i poprawia bezpieczeństwo procesu. Przykładowo, w razie awarii źródła sygnału, siłownik przechodzi do pozycji domyślnej, minimalizując ryzyko kolizji elementów maszyny.

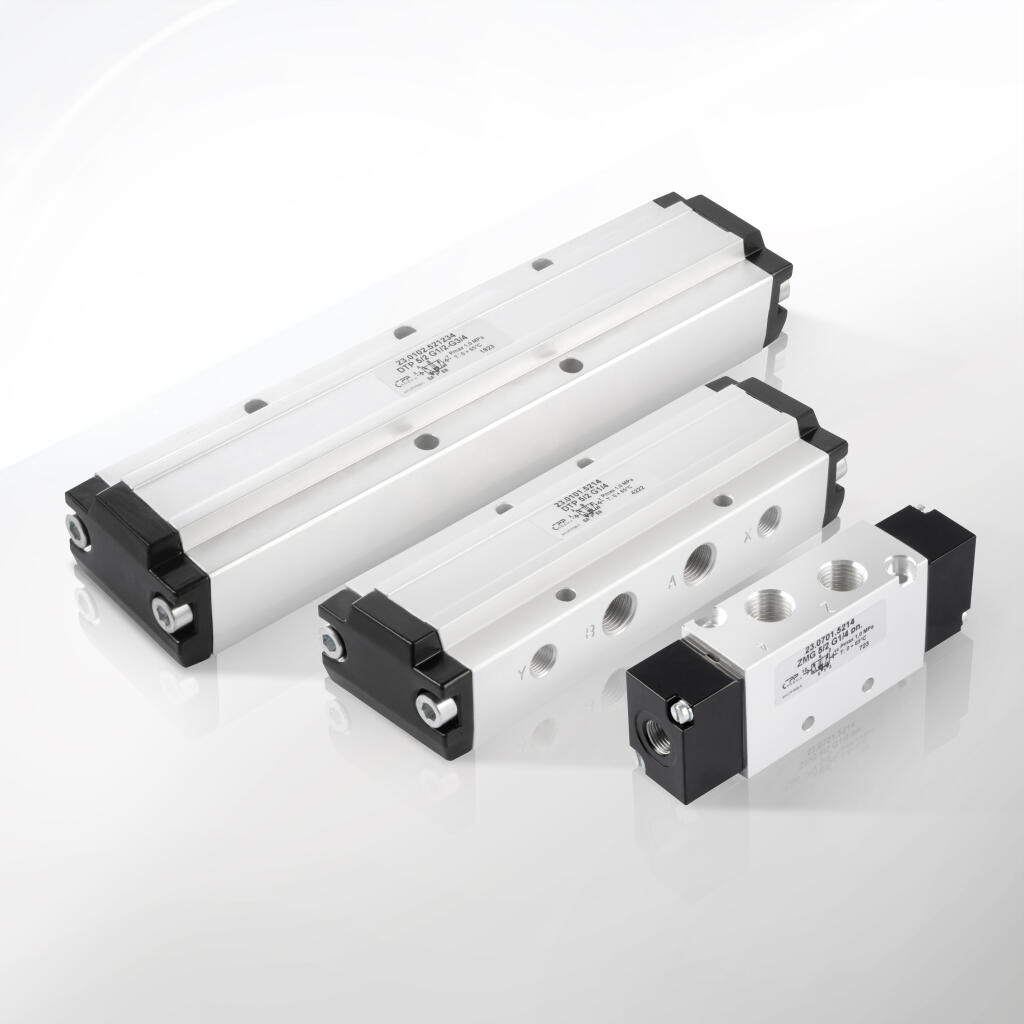

Z kolei zawory 5/2 sterowane obustronnie pneumatycznie, bistabilne, sprawdzają się w sytuacjach wymagających utrzymania dowolnie wybranego stanu. Nie ma tu sprężyny, która wymusiłaby powrót do konfiguracji bazowej. Zawór pozostaje w ustalonej pozycji, dopóki nie otrzyma kolejnego impulsu sterującego z przeciwnej strony. Takie rozwiązanie jest cenione w liniach produkcyjnych, gdzie zmiana położenia musi zostać zachowana nawet po chwilowym spadku ciśnienia sterowania. Sterowanie obustronne pozwala też na stosowanie krótkich impulsów, co może ograniczać zużycie powietrza i energii.

Osobną, równie ważną grupę stanowią zawory 5/2 sterowane pneumatycznie sygnałem niskociśnieniowym. Tutaj kluczową rolę odgrywa zdolność zaworu do przełączania się przy ciśnieniu sterującym dużo niższym niż w standardowych układach. Możliwość zastosowania np. 1–2 bar (zamiast 5–6 bar) jest w wielu firmach szansą na znaczne oszczędności. W laboratoriach i prototypowniach preferuje się takie zawory, bo nie wymuszają posiadania dużej sprężarki. Również w zakładach produkcyjnych, które starają się obniżać koszty, wybór niskociśnieniowych modeli bywa opłacalny. Mniejszy wydatek powietrza przekłada się na zmniejszoną emisję hałasu i niższe zapotrzebowanie na energię.

Wszystkie te trzy rodziny zaworów 5/2, dostępne w ofercie CPP PREMA, łączy wysoka jakość oraz przemyślana konstrukcja. Producent stawia na modułowość. Użytkownicy mogą dobrać zawory w wersjach gwintowanych (np. G1/8, G1/4, G3/8, G1/2) albo płytowych. Przy wersjach płytowych montaż jest łatwy, a konstrukcja całej wyspy zaworowej pozwala na szybkie przełączanie i serwisowanie. To ważne w dużych fabrykach, gdzie minimalizuje się czas przestojów. Każda minuta postoju linii technologicznej kosztuje, więc liczą się rozwiązania skracające konserwację do niezbędnego minimum.

Zawory sterowane pneumatycznie 5/2 znajdują niezwykle szerokie zastosowanie w różnych gałęziach przemysłu. Ich głównym zadaniem jest rozdzielanie sprężonego powietrza między dwoma wyjściami, co umożliwia dwukierunkowe sterowanie siłownikami. Dzięki temu można w prosty sposób zrealizować ruch wysuwu i wsuwu w siłownikach liniowych bądź obrotowych. Rodzina zaworów 5/2 CPP PREMA – obejmująca jednostronnie sterowane (monostabilne), obustronnie sterowane (bistabilne) oraz niskociśnieniowe wersje – jeszcze bardziej rozszerza spektrum aplikacji.

Pierwszym obszarem, w którym docenia się zawory 5/2, jest automatyka linii produkcyjnych. We wszelkiego rodzaju maszynach montażowych, pakujących czy transportowych, siłowniki muszą wykonywać ruch posuwisto-zwrotny. Zawór 5/2 jest do tego celu idealny, ponieważ jednym sygnałem kieruje dopływ powietrza do odpowiedniej komory siłownika, a jednocześnie odprowadza powietrze z drugiej strony. Wersje monostabilne wybiera się tam, gdzie po ustaniu sygnału zawór ma wracać do pozycji wyjściowej, np. w systemach bezpieczeństwa. Z kolei warianty bistabilne są niezastąpione przy konieczności utrzymania pozycji nawet w razie zaniku sterowania.

Przemysł spożywczy i farmaceutyczny często sięga po zawory 5/2 z uwagi na ich łatwość mycia i odporność na środowisko. W miejscach, gdzie higiena odgrywa kluczową rolę, stosuje się korpusy anodowane i uszczelnienia, które nie wchodzą w reakcję z wodą ani środkami czyszczącymi. Zawory te mogą sterować urządzeniami dozującymi, systemami pakowania próżniowego czy liniami sortującymi. Wysoka powtarzalność pracy przekłada się na precyzję dozowania i unikanie strat materiału. W niektórych zakładach spożywczych stawia się na niskie ciśnienie sterujące, by ograniczyć hałas i zwiększyć bezpieczeństwo załogi pracującej w strefach produkcyjnych.

W branży chemicznej i kosmetycznej, gdzie niekiedy konieczne jest obsługiwanie substancji agresywnych, zawory 5/2 sterowane pneumatycznie mogą być preferowane nad elektrycznymi. Brak elementów iskrzących oraz większa odporność na wilgoć i pyły sprawia, że zawory pneumatyczne spełniają wymogi bezpieczeństwa. Dzięki temu minimalizuje się ryzyko wybuchu czy zwarcia. Wersje monostabilne i bistabilne bywają wykorzystywane w sekwencyjnym sterowaniu procesami mieszania albo dozowania, gdzie różne substancje muszą zostać wprowadzone do reaktora w ściśle kontrolowany sposób.

Przemysł motoryzacyjny i maszynowy to kolejne przykłady dziedzin, w których zawory 5/2 są powszechnie stosowane. W liniach montażowych, robotach spawalniczych czy urządzeniach prasujących często wykorzystuje się mnóstwo siłowników pneumatycznych. Te siłowniki odpowiadają za przenoszenie podzespołów, zaciskanie części karoserii czy manipulacje innymi elementami. Wersje obustronnie sterowane, bistabilne pozwalają zachować dany stan nawet po krótkim impulsie, co bywa istotne w szybkich cyklach produkcyjnych. Dodatkowo wersje niskociśnieniowe w połączeniu z reduktorami ciśnienia umożliwiają wprowadzenie trybu energooszczędnego przy lżejszych operacjach montażowych.

W układach transportu i logistyki, zawory 5/2 sterują klapami, zasuwami oraz windami pneumatycznymi. Na przykład w sortowniach paczek zawór 5/2 może kierować powietrze do siłowników przełączających tory, którymi poruszają się paczki. W centrach dystrybucyjnych liczy się niezawodność i szybka reakcja zaworów, aby sortowanie przebiegało płynnie, bez przestojów. Modele monostabilne umożliwiają automatyczny powrót klapy do pozycji zerowej, gdy zabraknie zasilania w linii sterowniczej. Natomiast zawory niskociśnieniowe pomagają zmniejszyć zapotrzebowanie na energię, jeśli nie ma potrzeby utrzymywać wysokiego ciśnienia w całym systemie transportowym.

Aplikacje laboratoryjne i R&D chętnie sięgają po zawory 5/2 niskociśnieniowe. Nierzadko w pracach badawczych nie dysponuje się dużą sprężarką, a ciśnienie 1–2 bar w pełni wystarcza do testowania modeli prototypowych. Dzięki takim zaworom można stworzyć miniaturowe stanowiska testowe, ograniczając poziom hałasu i skalę całej infrastruktury. Zawory te są łatwe w konfiguracji, a samo sterowanie realizuje się poprzez proste przyciski lub drobne elektrozawory pilotażowe, co nie wymaga dużych nakładów finansowych ani przestrzeni.

Branża opakowaniowa również docenia rozdzielacze 5/2. Maszyny etykietujące, zakręcające i foliujące produkty działają intensywnie, często w cyklu ciągłym przez kilkanaście godzin. Pneumatyczne układy muszą być trwałe i szybkie. Zawory 5/2 sterowane monostabilnie są w stanie automatycznie powrócić do stanu bazowego, co ułatwia zorganizowanie stanowisk pakujących z minimalnym ryzykiem błędów. W przypadku zaawansowanych linii, gdzie w grę wchodzi sekwencyjne sterowanie kilkunastoma siłownikami, sprawdza się rozwiązanie z płytami przyłączeniowymi. Zawory można wtedy wymieniać modułowo, bez konieczności rozplątywania przewodów.

W przemyśle wydobywczym i górniczym, gdzie obowiązują surowe normy bezpieczeństwa, pneumatyka często zastępuje elektrykę w newralgicznych obszarach. Zawory 5/2 mogą sterować siłownikami w przesłonach szybów, przenośnikach taśmowych czy klapach przeciwpyłowych. Wersje monostabilne zwiększają bezpieczeństwo, bo w razie utraty ciśnienia sterowania klapa wraca do pozycji przewidzianej jako bezpieczna. Z kolei bistabilność bywa kluczowa tam, gdzie chcemy utrzymać stan zamknięcia lub otwarcia nawet przy chwilowym zaniku zasilania.

Aplikacje związane z wodociągami i kanalizacją stosują zawory 5/2 w obszarze pneumatycznego sterowania zasuwami czy przepustnicami. Choć tutaj dominują rozwiązania typowo wodne, nie brakuje miejsc, gdzie powietrze odgrywa dużą rolę w usuwaniu osadów czy uruchamianiu klap. Zawory niskociśnieniowe szczególnie docenia się w instalacjach mobilnych, gdzie ciśnienie wytwarza niewielka sprężarka, np. zamontowana na specjalistycznym pojeździe do czyszczenia rur. Oszczędność energii i zmniejszona emisja hałasu mają wtedy duże znaczenie.

Kolejnym polem zastosowań jest przemysł elektroniczny, zwłaszcza w obszarze czystych pomieszczeń (clean room). W takich warunkach kluczowe jest, aby unikać zanieczyszczeń i generowania pyłów czy mgieł olejowych. Zawory 5/2 sterowane pneumatycznie zazwyczaj wykorzystuje się z wysoką filtracją powietrza, a nierzadko stosuje się też smarowanie bezolejowe. Wersje monostabilne lub bistabilne sprawdzają się przy manipulacji płytek PCB, gdzie siłowniki odsuwnic i podnośników muszą działać niezawodnie, ale nie wymagają wysokich ciśnień. Pozwala to tworzyć oszczędne linie montażu układów scalonych.

Układy sterowania w branży kolejowej to następny przykład. W drzwiach wagonów, hamulcach czy systemach przełączania zwrotnic coraz częściej wykorzystuje się zaawansowaną pneumatykę. Zawory 5/2 potrafią szybko i pewnie sterować przepływem powietrza do poszczególnych sekcji. Monostabilne modele w drzwiach pasażerskich zapewniają, że po zakończeniu sygnału otwierania drzwi wracają do pozycji zamkniętej. Z kolei w systemie hamulcowym stosuje się takie zawory do pomocniczych funkcji, np. w hamulcach postojowych czy awaryjnych.

Na rynku automatów i urządzeń vendingowych zawory 5/2 pojawiają się w mniejszych gabarytach, np. do sterowania tłokami wydającymi napoje lub jedzenie. Niskie ciśnienie sterowania może wówczas obniżyć koszty energii potrzebnej do pracy całego automatu. W branży gastronomicznej i cateringu liczy się każdy szczegół, bo wpływa na rachunek końcowy. Urządzenia te działają nierzadko w trybie ciągłym, a ich niezawodność przekłada się na satysfakcję klientów.

Dane techniczne stanowią jeden z najważniejszych elementów przy wyborze i ocenie zaworów 5/2 sterowanych pneumatycznie. W przypadku produktów CPP PREMA, w tym modeli monostabilnych, bistabilnych i niskociśnieniowych, kluczowe parametry to zakres ciśnień, przepływ, temperatura pracy, rodzaj gwintów, materiały zastosowane w korpusie i suwaku oraz standardy, z którymi zgodne są te urządzenia.

Rozpocznijmy od zakresu ciśnień roboczych. Standardowe zawory 5/2 wymagają najczęściej ciśnienia sterującego w przedziale od 2 do 10 bar. Wersje monostabilne i bistabilne mieszczą się w tym zakresie, choć w niektórych seriach górną granicę ustala się na 8 bar. Z kolei modele niskociśnieniowe potrafią pracować już przy 1 barze sterującym, co jest dużym atutem w instalacjach o ograniczonym zapleczu sprężonego powietrza. Wyższe ciśnienia, np. 10 bar, przydają się w aplikacjach wymagających szybkiego przełączania dużych objętości powietrza lub tam, gdzie występują siłowniki o znacznej średnicy.

Następnym ważnym parametrem jest przepływ nominalny. Określa się go współczynnikiem Kv bądź Cv, różnie w zależności od przyjętych jednostek. Im wyższa wartość, tym więcej powietrza może przejść przez zawór przy określonej różnicy ciśnień. Wielkość przepływu zależy od średnicy kanałów, konstrukcji suwaka i gwintu przyłączeniowego (np. G1/8, G1/4, G3/8, G1/2). Na przykład, jeśli dany model zaworu 5/2 G1/4 ma współczynnik przepływu Kv=0,8 (wartość przykładowa), oznacza to, że przepływ powietrza będzie wystarczający dla średnich aplikacji siłownikowych, typowych w liniach produkcyjnych. Do zasilania większych siłowników można wybrać G3/8 lub G1/2, co zapewnia większy przepływ i szybszy ruch.

Zakres temperatur pracy jest kolejnym istotnym elementem. Zazwyczaj zawory 5/2 działają sprawnie w przedziale od -5°C do +50°C. Wersje specjalne lub z odpowiednimi uszczelnieniami mogą pracować w temperaturach sięgających 60°C, a nawet czasem -10°C na dolnym krańcu. W chłodniach albo w strefach bardzo gorących należy sięgnąć po modele dedykowane do ekstremalnych warunków. Producent CPP PREMA w swoich kartach katalogowych zaznacza te rozszerzone zakresy, dając użytkownikowi wyraźne wskazówki co do doboru.

Rodzaj gwintów przyłączeniowych stanowi kolejny punkt. Najczęściej spotyka się BSP (ang. British Standard Pipe) w wersji G, czyli G1/8, G1/4, G3/8 i G1/2. To klasyczne przyłącza w Europie, powszechne w przemyśle pneumatycznym. Niektóre firmy stosują też warianty NPT, ale w ofercie CPP PREMA dominują gwinty G. Każdy gwint jest przystosowany do innego przepływu powietrza, co przekłada się na różne zastosowania. Wersje monostabilne i bistabilne można zamówić w rozmaitych wielkościach, nierzadko także w formie płytowej (wyspy zaworowe).

Ważną część specyfikacji zaworów 5/2 stanowi czas przełączania. Producenci nierzadko podają przybliżone wartości – np. 20–50 ms – w zależności od modelu, ciśnienia oraz wielkości zaworu. Bistabilne warianty mogą mieć podobne czasy przełączania jak monostabilne, z tym że w monostabilnych występuje sprężyna, która może minimalnie wydłużyć proces powrotu. W instalacjach o szybkiej sekwencji ruchów (np. kilkadziesiąt cykli na minutę) warto wybrać zawór o możliwie krótkim czasie przełączania. Przydaje się też właściwie dobrane ciśnienie, aby suwak był pewnie przełączany.

Materiał korpusu i suwaka wpływa na odporność zaworu. CPP PREMA często stosuje aluminium anodowane w korpusie i stal nierdzewną lub utwardzaną dla suwaka. Wersje niskociśnieniowe mogą mieć suwak z tworzywa sztucznego o niskim współczynniku tarcia, co poprawia płynność przełączania przy małej sile. Uszczelnienia zwykle produkuje się z NBR (kauczuku butadienowo-akrylonitrylowego) albo FKM (Viton) przy wyższych temperaturach. W kartach katalogowych producenci opisują rodzaj uszczelnień, co bywa ważne przy kontakcie z olejem w sprężonym powietrzu czy w sytuacjach niskich temperatur.

Standardy i certyfikaty to kolejna sekcja, w której znajdziemy deklaracje zgodności z normami ISO, PN czy dyrektywami europejskimi. Zawory 5/2 sterowane pneumatycznie zazwyczaj nie podlegają tak rygorystycznym przepisom jak zawory elektromagnetyczne, ale i tak nierzadko występują oznaczenia CE albo deklaracje, że urządzenie jest zgodne z dyrektywą maszynową. Dla wielu firm istotna jest też zgodność z normami bezpieczeństwa np. w strefach zagrożonych wybuchem (ATEX), choć w przypadku zaworów w pełni pneumatycznych ten aspekt jest nieco mniej restrykcyjny.

Poziom hałasu generowanego przez zawór jest parametrem rzadko spotykanym w tabelach, ale praktyka pokazuje, że wyloty powietrza (R i S) mogą powodować głośne syczenie, zwłaszcza przy wyższych ciśnieniach. Producenci z reguły rekomendują stosowanie tłumików wydechowych, co pomaga obniżyć poziom hałasu nawet o kilkanaście decybeli. Informacje o kompatybilności z tłumikami, w których gwintach i jakim maksymalnym przepływie, można czasem znaleźć w katalogach.

Montaż może być wolnostojący (za pomocą uchwytów) albo płytowy. Wersje płytowe mają standaryzowane rozstawy kanałów i otworów montażowych, co umożliwia łączenie wielu zaworów w tak zwane wyspy. Zwiększa to ergonomię i ułatwia późniejszą rozbudowę układu. Dane techniczne takich wysp zaworowych zawierają informacje o możliwej liczbie modułów i sposobie podłączenia zasilania.

W opisie technicznym bywa także sekcja o temperaturze medium i wilgotności. Standardowo zakłada się, że medium to sprężone powietrze o czystości zapewnionej przez filtrację i ewentualnie osuszanie. Jeżeli w instalacji występuje mgła olejowa, warto upewnić się, że uszczelnienia w zaworze są kompatybilne. Niektóre branże, np. spożywcza, używają powietrza bezolejowego, co wymaga nieco innych warunków smarowania wewnętrznego zaworu, czasem w ogóle bez smarowania. Producent CPP PREMA często informuje, czy zawory nadają się do systemów bezolejowych, czy zaleca się minimalne naolejanie w trakcie pracy.

Trwałość i żywotność to parametry mniej uchwytne, bo zależą od warunków pracy i liczby cykli. W dokumentacjach można spotkać wartości rzędu milionów przełączeń, o ile powietrze jest odpowiednio oczyszczone. Wersje niskociśnieniowe, dzięki łagodniejszym warunkom pracy, mogą osiągać wyjątkowo długą żywotność. Przy intensywnym użytkowaniu i większych ciśnieniach kluczowa jest regularna konserwacja, wymiana uszczelnień czy okresowe czyszczenie portów.

Niektórzy klienci zwracają uwagę również na odporność wibracyjną i szczelność IP (jeśli występuje obudowa). Choć zawory 5/2 sterowane wyłącznie pneumatycznie zwykle nie mają klasy szczelności IP takiej, jak urządzenia elektryczne, niekiedy producent wskazuje, że korpus przetrwa określoną dawkę wibracji (np. praca obok maszyn wibrujących) bez rozszczelnienia czy poluzowania śrub.

Materiały konstrukcyjne wpływają na wytrzymałość, odporność na korozję i ogólną żywotność zaworów 5/2. Warianty monostabilne, bistabilne czy niskociśnieniowe muszą być stworzone z odpowiednich surowców, by zniosły intensywną eksploatację. CPP PREMA dba o wysoką jakość na każdym etapie, począwszy od doboru metali, poprzez obróbkę, aż po finalne testy. Dzięki temu użytkownicy otrzymują produkty trwałe i niezawodne.

Najpopularniejszym materiałem na korpus zaworów 5/2 jest aluminium w specjalnych stopach przemysłowych. Aluminium cenione jest za niewielką masę, dobrą odporność na czynniki atmosferyczne oraz korzystny stosunek wytrzymałości do masy. Dodatkowym atutem jest łatwa obróbka mechaniczna, dzięki czemu korpus można precyzyjnie frezować, wiercić i szlifować. Zazwyczaj stosuje się proces anodowania, który tworzy na powierzchni warstwę tlenku chroniącą przed korozją i uszkodzeniami mechanicznymi. Anodowane powierzchnie są też bardziej estetyczne, co niekiedy ma znaczenie w branżach, w których wygląd sprzętu odgrywa rolę (np. w laboratoriów R&D czy w przemyśle spożywczym).

Stal nierdzewna pojawia się najczęściej w elementach narażonych na intensywny ruch, tarcie lub kontakt z chemikaliami. Mowa tu na przykład o rdzeniach suwaka, trzpieniach czy niektórych tulejach. Stal nierdzewna gwarantuje stabilność kształtu nawet przy wielokrotnych cyklach przełączania. W aplikacjach, gdzie występują środki czyszczące czy też ryzyko działania kwaśnego kondensatu, taka odporność jest nieoceniona. Wersje niskociśnieniowe, aby jeszcze bardziej ograniczyć tarcie, nierzadko posługują się elementami z tworzywa sztucznego (np. poliacetal, POM), które charakteryzują się niskim współczynnikiem tarcia i sporą wytrzymałością.

Uszczelnienia to kolejny kluczowy aspekt. W zaworach 5/2 stosuje się różne typy elastomerów, z czego najczęstsze to NBR (nitryl) i FKM (Viton). NBR jest popularne, bo dobrze radzi sobie z olejami, tłuszczami i jest dość elastyczne w szerokim zakresie temperatur. FKM jest droższy, ale odporniejszy na wyższe temperatury, niektóre rozpuszczalniki i chemikalia. Wersje do niskich ciśnień mogą wymagać miękkich uszczelnień, by suwak przełączał się przy niewielkiej sile. Z kolei zawory wysokociśnieniowe i te pracujące w trudnych warunkach (np. dużo pyłu) korzystają z bardziej wytrzymałych uszczelek, które nie ulegną ścieraniu po kilkudziesięciu tysiącach cykli.

W monostabilnych modelach występuje najczęściej sprężyna powrotna. Sprężynę wykonuje się ze stali sprężynowej o wysokiej odporności na zmęczenie materiału. Jest ona kluczowa dla działania zaworu, bowiem po zwolnieniu sygnału sterującego suwak musi pewnie wrócić na miejsce. Przy projektowaniu sprężyn ważne jest, by nie były zbyt mocne (co utrudni przełączenie przy niższym ciśnieniu), ani zbyt słabe (bo wówczas suwak może nie wrócić w pełni).

Powłoki antykorozyjne bywają stosowane w zależności od środowiska pracy. Jeśli zawór pracuje w warunkach dużej wilgotności albo w styczności z mgłą solną (np. w zakładach przetwórstwa ryb, obszarach morskich), warto zadbać o dodatkowe zabezpieczenia. Czasem stosuje się np. chromowanie twarde suwaka lub powłoki typu Nickelek. W skrajnych sytuacjach, gdzie występują substancje silnie żrące, producent może zaoferować zawór wykonany niemal w całości ze stali nierdzewnej, choć dotyczy to raczej rozwiązań specjalnych, spoza standardowego katalogu.

Elementy montażowe, takie jak śruby, kołki ustalające, płytki dociskowe, często powstają z ocynkowanej stali lub stali nierdzewnej. Przekłada się to na trwałość połączeń i brak rdzewienia w punktach styku. Niewielkie koszty tych komponentów, w odniesieniu do całkowitej wartości zaworu, nie powinny skłaniać do oszczędności, bo to właśnie w miejscach łączenia najczęściej dochodzi do nieszczelności czy pęknięć przy intensywnych wibracjach.

W wersjach płytowych należy zwrócić uwagę na materiał płyty. Zwykle to również aluminium anodowane, które zapewnia dokładne kanały zasilające i wyjściowe. Na styku zaworu i płyty montowane są oringi. Ich jakość w dużym stopniu decyduje o szczelności całego systemu. Odpowiednie ułożenie oringów i dokręcenie zaworu do płyty z właściwym momentem to istotne aspekty, by uniknąć przedmuchów powietrza pomiędzy kanałami.

Smarowanie wewnętrzne bywa zagadnieniem rzadko omawianym, ale w praktyce bardzo ważnym. Wielu producentów, w tym CPP PREMA, dostarcza zawory już fabrycznie nasmarowane specjalnym smarem odpornym na starzenie i odparowywanie. Ma on zmniejszyć tarcie pomiędzy suwadłem a korpusem, a także zapobiec korozji w razie pojawienia się wilgoci. Niekiedy w aplikacjach branż spożywczych unika się smarów na bazie olejów mineralnych, stawiając na produkty certyfikowane (np. NSF H1), bezpieczne w kontakcie z żywnością. Wersje niskociśnieniowe mogą korzystać z lekkich smarów, które wspomagają przełączanie już przy małej sile.

Materiałowe aspekty wprost przekładają się na koszty eksploatacji. Trwałe zawory, które nie przeciekają, oznaczają mniej strat sprężonego powietrza. Również ewentualne awarie są rzadsze, więc przestoje w produkcji ograniczają się do minimum. Dzięki temu wybór solidnie wykonanych zaworów 5/2 przynosi realne korzyści finansowe. Nie warto oszczędzać na jakości, ponieważ naprawy i wymiana kiepskiego sprzętu w dłuższej perspektywie generują znacznie wyższe wydatki.

Dobrze dobrane materiały konstrukcyjne wspomagają również uzyskanie odpowiednich certyfikatów, np. atestów higienicznych lub deklaracji ATEX. Sektor spożywczy oczekuje, że elementy kontaktujące się z produktem lub powietrzem procesowym będą wolne od substancji szkodliwych. Natomiast w przemyśle chemicznym i farmaceutycznym często wymagana jest wysoka klasa czystości, a w strefach zagrożonych wybuchem liczy się zdolność do pracy bez generowania iskier. Producent, świadomy tych potrzeb, już na etapie projektowania dobiera materiały, które otwierają furtkę do uzyskiwania wspomnianych zaświadczeń.

Prawidłowy montaż zaworów 5/2 to klucz do bezawaryjnej pracy całego układu pneumatycznego. Niezależnie, czy mamy do czynienia z zaworami monostabilnymi, bistabilnymi czy niskociśnieniowymi, podstawowe zasady pozostają podobne. Dobrze przeprowadzona instalacja minimalizuje ryzyko przecieków, nieprawidłowego przełączania oraz wypadków. Poniżej przedstawiono ogólne wskazówki, które pomagają monterom i inżynierom osiągnąć najlepsze rezultaty.

1. Zapoznanie się z dokumentacją
   Zanim chwycisz za narzędzia, przeczytaj instrukcję producenta. W materiałach CPP PREMA znajdziesz informacje o maksymalnym dopuszczalnym ciśnieniu, zalecanym typie uszczelnień gwintów oraz momencie dokręcania śrub. W dokumentacji znajdziesz też schemat portów, często oznaczonych P (zasilanie), A i B (wyjścia), R i S (wydechy) oraz X, Y (sterowanie obustronne).

2. Przygotowanie stanowiska i narzędzi
   Wyłącz i odpowietrz instalację pneumatyczną. Upewnij się, że w przewodach nie ma ciśnienia, by uniknąć niekontrolowanego wybuchu powietrza. Wybierz odpowiednie klucze (płaskie, nasadowe, dynamometryczne) oraz uszczelki, taśmy teflonowe czy złączki. Czystość stanowiska jest istotna – pyły i opiłki mogą łatwo dostać się do wnętrza zaworu, powodując zacięcia.

3. Sprawdzenie zaworu przed montażem
   Upewnij się, że zawór jest w dobrym stanie. Sprawdź, czy nie występują uszkodzenia gwintów czy widoczne rysy na korpusie. Delikatnie przełącz suwak (jeżeli jest możliwość ręcznego przełączenia), by poczuć, czy nic się nie zacina. Zwróć uwagę, czy dostarczone uszczelki i oringi są kompletne. Przy wersjach płytowych warto przyjrzeć się, czy płyta nie ma wgnieceń i czy kanały są drożne.

4. Montaż w wersji przewodowej (gwintowanej)
   Najpierw wkręć złączki w porty zaworu. Na gwinty nałóż niewielką ilość taśmy teflonowej lub pasty uszczelniającej. Staraj się nie zanieczyszczać wnętrza portu. Dokręcaj z rozsądną siłą, najlepiej według zaleceń momentu obrotowego.
   Następnie podłącz przewody zasilające i sterujące. Port P łączy się z linią zasilania powietrzem, A i B idą do siłownika (odpowiednio do jego komór), zaś R i S to wydechy. W wersji monostabilnej (jednostronnie sterowanej) sygnał sterujący podłączasz do portu X. W wersji obustronnej (bistabilnej) będziesz mieć dwa porty sterujące: X i Y. Dbaj o czytelne oznaczenie przewodów, aby w razie serwisu szybko zidentyfikować funkcję każdego z nich.

5. Montaż w wersji płytowej
   Jeśli korzystasz z płyty przyłączeniowej, ułóż na niej dedykowane oringi. Upewnij się, że ich kształt odpowiada kanałom w zaworze. Delikatnie połóż zawór na płycie i wkręć śruby mocujące, pilnując równego dociągu. Zbyt nierównomierne przykręcenie może spowodować nieszczelności. Ostatecznie podłącz do płyty przewody, tak jak w wersji gwintowanej. Pamiętaj, że porty w płycie powinny być odpowiednio opisane, aby uniknąć błędów w okablowaniu.

6. Kontrola orientacji
   Zawory 5/2 w większości przypadków można montować w dowolnej pozycji, chyba że dokumentacja jasno określa inaczej. Mimo to praktyka pokazuje, że zaleca się montaż w takiej orientacji, by manualne sterowanie (jeśli występuje) było łatwo dostępne. Często też staramy się, by wydechy kierowały powietrze w dół, co ogranicza gromadzenie się ewentualnej wilgoci wewnątrz kanałów.

7. Wstępna próba pod ciśnieniem
   Gdy wszystkie połączenia są gotowe, włącz dopływ powietrza stopniowo, obserwując, czy nie dochodzi do wycieków. Jeżeli słychać syk w rejonie złączek, wyłącz ponownie zasilanie, skoryguj uszczelnienie i dokręć. Upewnij się, że zawór monostabilny wraca do pozycji wyjściowej po zaniku sygnału, a zawór bistabilny utrzymuje stan do momentu podania impulsu z drugiej strony.

8. Pełny test funkcjonalny
   Nadszedł czas na sprawdzenie realnej pracy siłownika. Podaj sygnał sterujący i obserwuj, czy siłownik wysuwa się i chowa zgodnie z oczekiwaniami. W wersji monostabilnej przerwij sygnał i sprawdź, czy siłownik powraca. W wariancie obustronnym przetestuj przełączenie z portu X na Y i odwrotnie, bez pośredniego wpływu sprężyny. W przypadku modelu niskociśnieniowego upewnij się, że minimalne ciśnienie sterowania (np. 1–2 bar) rzeczywiście wystarcza do przełączenia.

9. Regulacja prędkości
   Jeśli chcesz dostosować szybkość ruchu siłownika, możesz zamontować dławiki przepływu na wydechach R i S lub bezpośrednio na wylotach z siłownika. Niekiedy w zaworach występują wbudowane regulatory, ale częściej to zewnętrzne akcesoria. Kręcąc śrubą dławika, zmieniasz przepustowość i tym samym szybkość napełniania lub opróżniania komory siłownika.

10. Zabezpieczenie przed hałasem
    Powietrze wypływające z portów wydechowych bywa głośne, zwłaszcza przy wyższych ciśnieniach. Załóż tłumiki wydechowe, jeśli praca maszyny trwa w otoczeniu ludzi. Tłumiki z tworzywa lub brązu spiekanego wyraźnie obniżają poziom decybeli. Upewnij się, że tłumik nie ogranicza nadmiernie przepływu, co mogłoby utrudnić odpowietrzenie siłownika.

11. Sprawdzanie wskaźników i czujników
    W nowoczesnych liniach zautomatyzowanych często montuje się czujniki położenia suwaka zaworu lub czujniki ciśnienia na zasilaniu i wydechu. Podczas rozruchu zwróć uwagę, czy wskazania tych elementów pokrywają się z faktycznym stanem. W razie rozbieżności skoryguj okablowanie lub parametry sterownika PLC.

12. Konserwacja i przeglądy
    Zawory 5/2 z reguły nie wymagają częstej interwencji, o ile powietrze w układzie jest właściwie uzdatniane (filtr, odwadniacz, czasem naolejacz). Mimo to zaleca się okresowo sprawdzać, czy nie pojawiły się nieszczelności, czy suwak chodzi płynnie i czy porty nie są zabrudzone. Przy intensywnej eksploatacji co kilka miesięcy warto przeprowadzić inspekcję, w trakcie której czyści się powierzchnię zaworu oraz analizuje, czy konieczna jest wymiana uszczelek.

13. Rozbudowa układu
    Jeśli linia produkcyjna wymaga kolejnych siłowników, a tym samym zaworów, wersje płytowe bywają szczególnie atrakcyjne. Wystarczy dołożyć kolejną sekcję w wyspie zaworowej, podłączyć kilka przewodów i gotowe. W ten sposób modułowo rozbudowuje się instalację, utrzymując porządek i przejrzystość.

14. Demontaż i ewentualna wymiana
    W razie konieczności wymiany zaworu najpierw odetnij dopływ sprężonego powietrza i odpowietrz cały obwód. Następnie odkręć przewody i złączki, zachowując ostrożność, aby nie zanieczyścić wewnętrznych kanałów. W wersjach płytowych zdejmij zawór po odkręceniu śrub dociskowych. Montaż nowego modelu przebiega tak samo jak opisane wyżej kroki.

15. Bezpieczeństwo
    Instalacja pneumatyczna bywa pod dużym ciśnieniem. Nie lekceważ ryzyka. Zawsze sprawdzaj, czy ciśnienie jest naprawdę odłączone. Noś okulary ochronne i rękawice, zwłaszcza przy wyższych ciśnieniach. Jeśli maszyna pracuje w trybie automatycznym, upewnij się, że sterownik PLC został przełączony na tryb serwisowy. Montaż i demontaż w trakcie działania linii może skutkować wypadkami.

Poniżej przedstawiamy najczęstsze pytania i odpowiedzi dotyczące zaworów 5/2 sterowanych pneumatycznie. Zagadnienia te pojawiają się w praktyce inżynieryjnej, a znajomość rozwiązań ułatwia wybór, montaż i eksploatację tych kluczowych elementów instalacji pneumatycznych.

1. Czym różni się zawór 5/2 monostabilny od bistabilnego?
Zawór monostabilny posiada sprężynę zwrotną. Po ustaniu sygnału sterującego wraca do pozycji wyjściowej. Bistabilny utrzymuje ostatnią ustawioną pozycję do momentu podania sygnału z przeciwnej strony. W monostabilnym występuje tylko jeden port sterujący, w bistabilnym dwa (X i Y).

2. Jakie są zalety zaworów 5/2 niskociśnieniowych?
Wersje niskociśnieniowe działają już przy niewielkim ciśnieniu sterowania (np. 1–2 bar). Pozwalają oszczędzać energię, ponieważ nie trzeba utrzymywać wysokiego ciśnienia w całej instalacji. Nadają się też do małych stanowisk laboratoryjnych z kompaktowymi sprężarkami.

3. Czy mogę zamontować zawór 5/2 w dowolnej orientacji?
Zazwyczaj tak. Producent najczęściej nie narzuca konkretnej pozycji montażu. Warto jednak zainstalować zawór w sposób ułatwiający obsługę i odprowadzanie kondensatu z portów wydechowych. Dokumentacja CPP PREMA może zawierać szczegółowe wskazówki.

4. Czy zawory 5/2 wymagają regularnego smarowania?
Większość zaworów jest fabrycznie nasmarowana, więc dodatkowe olejowanie bywa zbędne, pod warunkiem że powietrze w instalacji jest właściwie uzdatnione (filtr, odwadniacz). Jeśli używasz naolejacza, pamiętaj o kompatybilności smaru z uszczelnieniami w zaworze.

5. Jak rozwiązać problem z nieszczelnością przy portach gwintowanych?
Często powodem jest nieodpowiednie użycie taśmy teflonowej lub zbyt słabe dokręcenie złączki. Zdejmij złączkę, oczyść gwint, nałóż nową warstwę taśmy w kierunku zgodnym z gwintem i dokręć zgodnie z zalecanym momentem. Upewnij się też, że złączka nie jest uszkodzona.

6. Jak sprawdzić, czy zawór 5/2 zadziała przy moim ciśnieniu sterowania?
Zajrzyj do karty katalogowej, gdzie podano minimalne ciśnienie sterowania. W modelach monostabilnych bywa to np. 2 bary, a w niskociśnieniowych 1 bar lub nawet mniej. Jeśli Twoja instalacja nie osiąga tych wartości, zawór może się nie przełączyć.

7. Czy istnieje sposób na zmniejszenie hałasu wypływającego powietrza?
Tak, montuje się tłumiki wydechowe na portach R i S. Występują tłumiki z tworzyw sztucznych, metalu spiekanego, a także tłumiki z wkładami filtracyjnymi. Zdecydowanie obniżają poziom decybeli, ale trzeba uważać, by nie ograniczały zbytnio przepływu.

8. Czym sterować zawory 5/2 w trybie pneumatycznym?
Można użyć przycisków pneumatycznych, zaworów elektrozaworowych (tzw. pilotów) lub innego, mniejszego zaworu sterującego. Ważne, aby ciśnienie w linii sterowania odpowiadało wymaganiom zaworu. Wersje obustronne potrzebują dwóch niezależnych sygnałów.

9. Co oznaczają oznaczenia portów: P, A, B, R, S, X, Y?

• P to zasilanie powietrzem.

• A i B to wyjścia sterujące do siłownika (odpowiednio komora wysuwu i cofania).

• R i S to wydechy (powietrze z siłownika uchodzi tu na zewnątrz).

• X i Y (jeśli występują) to porty sterujące w zaworach obustronnie sterowanych.

10. Zawór wolno się przełącza. Co robić?
Sprawdź ciśnienie zasilania i sterowania. Być może jest za niskie, by suwak przełączył się szybko. Skontroluj też, czy dławiki w układzie nie są przykręcone zbyt mocno. Przyczyną bywa też zanieczyszczone powietrze lub zużyte uszczelnienia suwaka.

11. Jakie są korzyści z użycia zaworu 5/2 bistabilnego?
Przede wszystkim utrzymanie ostatniej pozycji bez względu na zanik sygnału. Jest to ważne w aplikacjach, gdzie np. siłownik ma pozostać wysunięty, nawet gdy sterownik przestanie podawać impuls. To oszczędność powietrza i zwiększenie bezpieczeństwa procesu.

12. Czy zawory 5/2 CPP PREMA współpracują z wyspami zaworowymi?
Tak, wiele modeli występuje w wersjach płytowych. Można je montować w szeregu, uzyskując zwartą konstrukcję. Każdy zawór ma wtedy dopływ powietrza ze wspólnej magistrali, co upraszcza i przyspiesza rozbudowę oraz serwis systemu.

13. Jaka jest żywotność zaworów 5/2?
Zazwyczaj producenci deklarują od kilku do kilkudziesięciu milionów cykli, przy zachowaniu warunków pracy (czyste i suche powietrze, właściwe ciśnienie). Intensywne użytkowanie i brak konserwacji mogą skrócić ten okres, ale regularny serwis wydłuży żywotność.

14. Jak wybrać rozmiar gwintu w zaworze 5/2?
Kieruj się zapotrzebowaniem przepływu i szybkością ruchu siłownika. Dla mniejszych siłowników często wystarczy G1/8 lub G1/4. Przy większych, gdzie wymagany jest szybki cykl, lepiej użyć G3/8 lub G1/2, by uniknąć dławienia przepływu.

15. Czy mogę użyć sprężonego azotu zamiast powietrza?
W większości przypadków tak, jeśli parametry (ciśnienie, czystość) są zbliżone do standardowego powietrza, a uszczelnienia są odporne na dany gaz. Zawsze jednak sprawdź w karcie katalogowej albo skonsultuj się z producentem, bo w szczególnych warunkach (np. gaz chłodzący) mogą obowiązywać dodatkowe ograniczenia.

16. Co zrobić, gdy zawór 5/2 przecieka wewnętrznie (słychać syk przez wydech)?
Niewielki przeciek może być efektem normalnego zużycia uszczelnień suwaka. Jeśli jest duży, oznacza to uszkodzenie elementów wewnętrznych. Trzeba wtedy rozważyć wymianę uszczelek (jeśli producent oferuje zestaw naprawczy) lub wymienić cały zawór. Kontrola jakości powietrza (filtracja) i unikanie przeciążeń ciśnieniowych pomaga temu zapobiec.

17. Dlaczego zawór 5/2 monostabilny nie wraca do pozycji wyjściowej?
Możliwych przyczyn jest kilka. Sprężyna mogła się uszkodzić lub zanieczyścić. Ciśnienie robocze może być niewystarczające, aby pokonać tarcie wewnętrzne. Zdarza się też zużycie uszczelnienia, które blokuje ruch suwaka. Warto wyczyścić zawór, sprawdzić mechanizm sprężyny i dokonać ewentualnej wymiany uszczelek.

18. Jakie są normy i certyfikaty dla zaworów 5/2 CPP PREMA?
Najczęściej to deklaracja CE, zgodność z dyrektywą maszynową, normami ISO dotyczącymi wymiarów przyłączy czy odporności ciśnieniowej. W szczegółach można znaleźć oznaczenia typu ISO 5599/1, które dotyczą zaworów płytowych, lub PN-EN określające wytrzymałość na ciśnienie. Producent zazwyczaj wyszczególnia to w dokumentacji.
