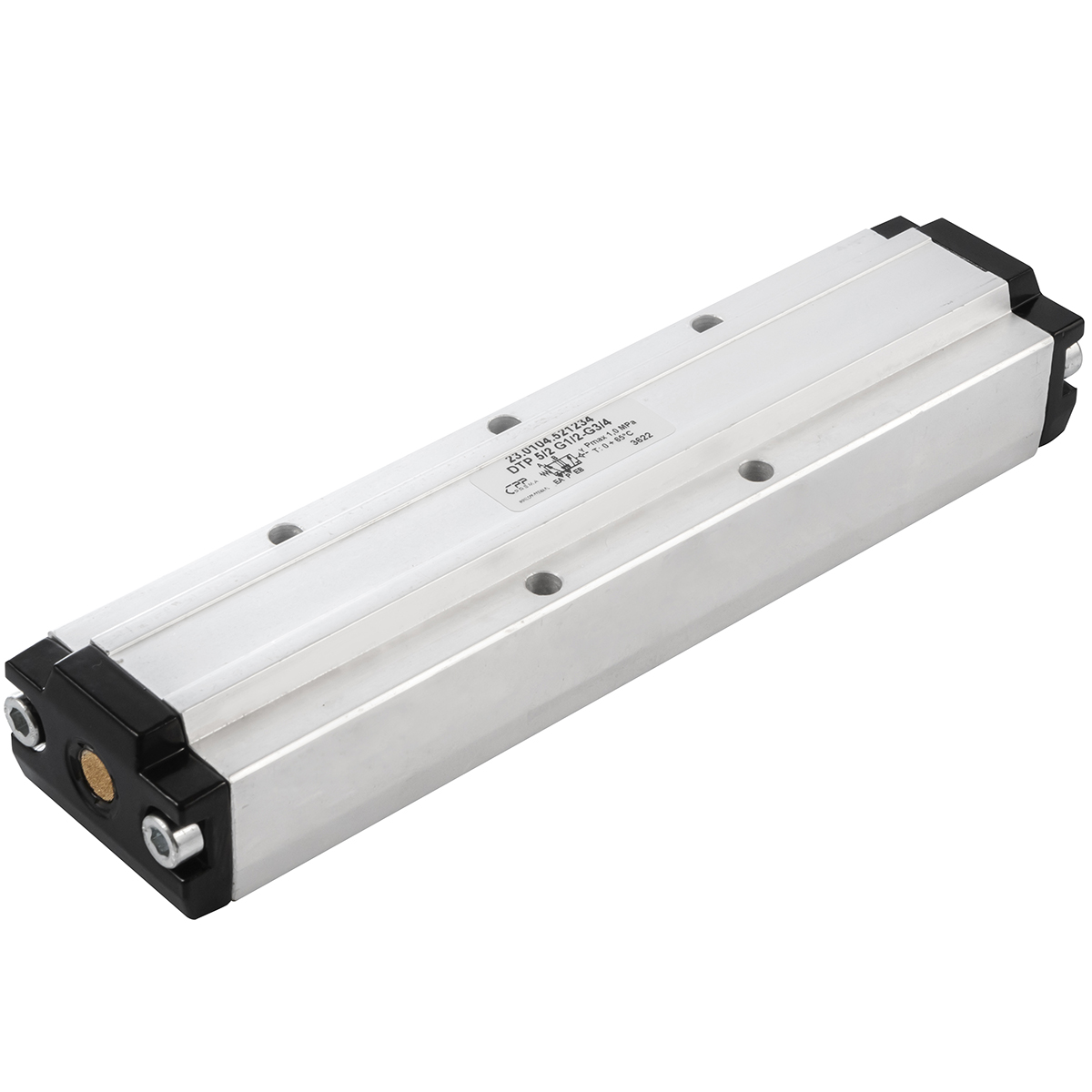

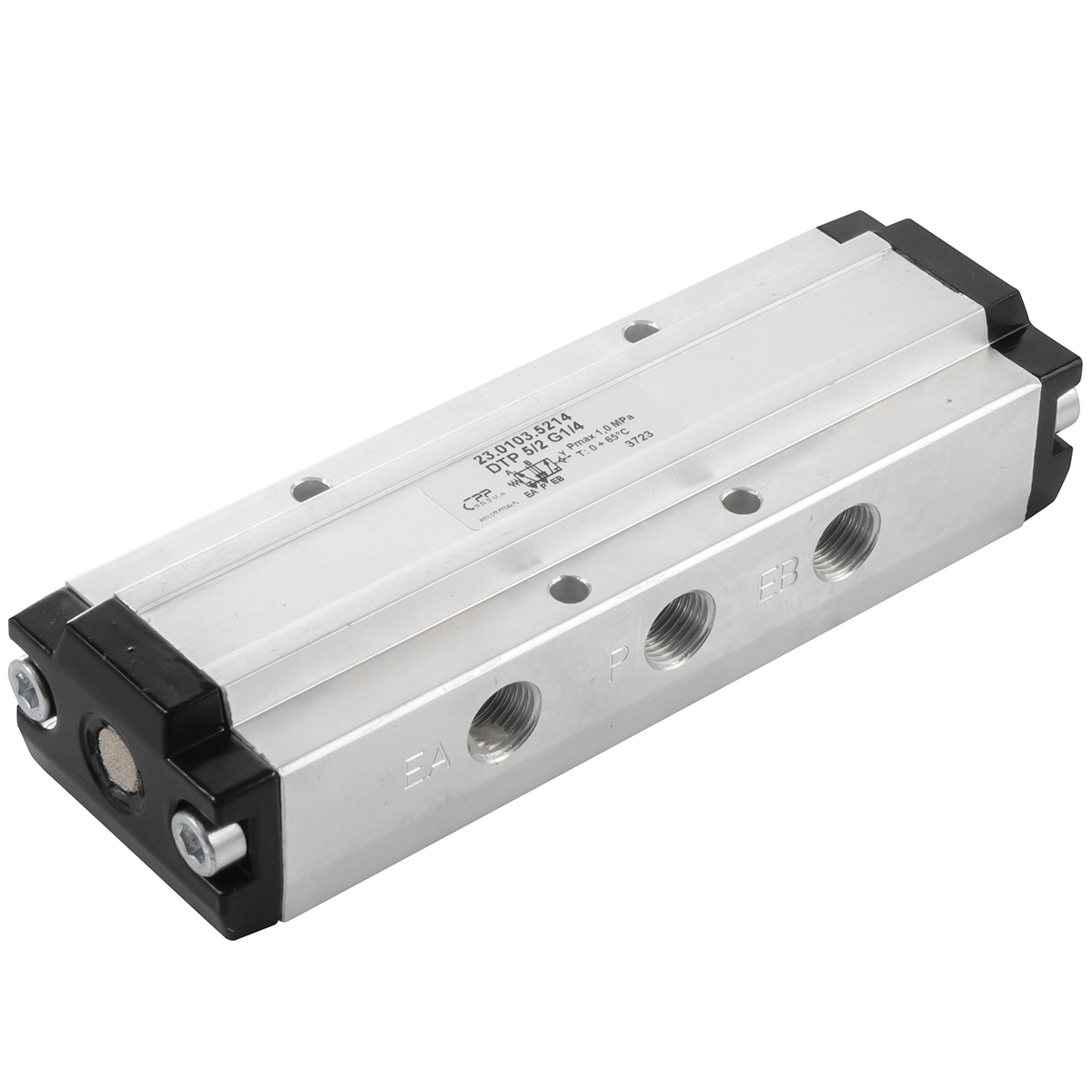

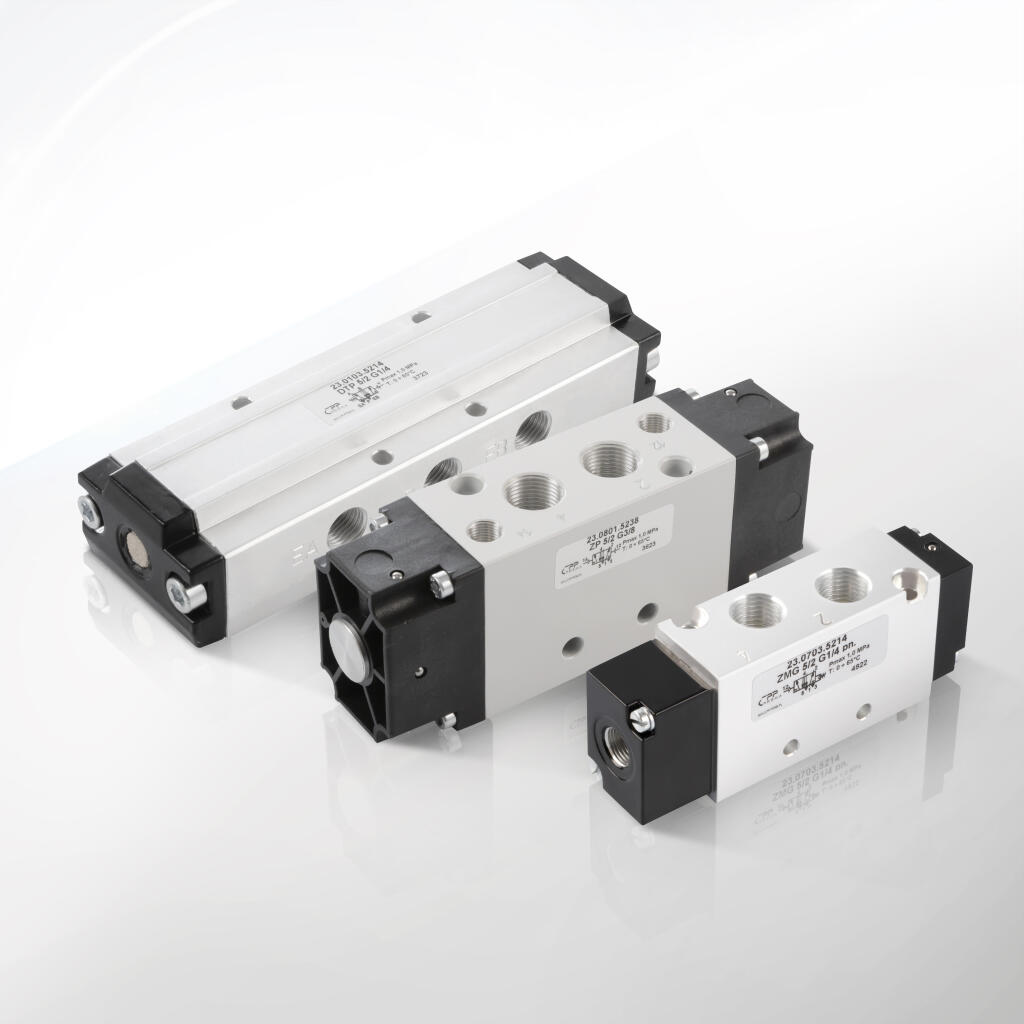

Zawory 5/2 sterowane jednostronnie pneumatycznie, monostabilne

Zawory 5/2 sterowane jednostronnie pneumatycznie, monostabilne to zaawansowane komponenty pneumatyczne przeznaczone do precyzyjnego sterowania przepływem sprężonego powietrza w układach automatyki przemysłowej. Charakteryzują się one pięcioma portami i dwoma położeniami, co pozwala na skuteczne sterowanie siłownikami dwustronnego działania. Monostabilność oznacza, że zawór po zaniku sygnału sterującego automatycznie powraca do położenia początkowego dzięki sprężynie mechanicznej, zapewniając niezawodność i przewidywalność działania.

Zawory te są projektowane z myślą o wymagających aplikacjach przemysłowych, gdzie kluczowe są wysoka niezawodność, szybkie czasy reakcji oraz możliwość pracy w trudnych warunkach. Ich konstrukcja umożliwia integrację zarówno w systemach przewodowych, jak i na płytach przyłączeniowych, co zwiększa elastyczność montażu. Oferta obejmuje modele o różnych rozmiarach przyłączy (np. G1/8, G1/4, G3/8, G1/2), co pozwala na dopasowanie do specyficznych wymagań systemu pneumatycznego.

Kluczowe cechy produktu:

• Funkcja 5/2: Pięć portów (dwa do siłownika, dwa do odpowietrzenia, jeden zasilający) i dwa położenia robocze.

• Sterowanie jednostronne: Aktywacja zaworu za pomocą sygnału pneumatycznego, powrót sprężyną.

• Monostabilność: Automatyczny powrót do pozycji początkowej po zaniku sygnału sterującego.

• Wysoka trwałość: Konstrukcja odporna na intensywne użytkowanie w środowiskach przemysłowych.

• Wszechstronność: Możliwość montażu przewodowego lub na wyspach zaworowych.

Zawory te są produkowane z materiałów wysokiej jakości, takich jak aluminium anodowane i stal nierdzewna, co zapewnia odporność na korozję i długą żywotność. Są one zgodne z normami przemysłowymi, co ułatwia ich integrację z istniejącymi systemami pneumatycznymi. Dzięki swojej uniwersalności znajdują zastosowanie w różnorodnych gałęziach przemysłu, od automatyzacji produkcji po systemy transportowe.

Zawory 5/2 sterowane jednostronnie pneumatycznie, monostabilne znajdują szerokie zastosowanie w układach pneumatycznych, gdzie wymagane jest precyzyjne sterowanie ruchem siłowników dwustronnego działania. Ich konstrukcja sprawia, że są idealnym wyborem w środowiskach przemysłowych, w których niezawodność i szybkość działania są kluczowe. Zawory te są szczególnie cenione w aplikacjach wymagających zdalnego sterowania bez konieczności stosowania energii elektrycznej, co zwiększa bezpieczeństwo w strefach zagrożonych wybuchem.

Główne obszary zastosowań:

• Automatyka przemysłowa: Sterowanie maszynami i liniami produkcyjnymi w zakładach produkcyjnych, np. w branży motoryzacyjnej, spożywczej czy chemicznej.

• Systemy transportowe: Kontrola przepływu materiałów sypkich w systemach transportu pneumatycznego.

• Sterowanie siłownikami: Precyzyjne zarządzanie ruchem liniowym lub obrotowym siłowników dwustronnego działania.

• Przemysł chemiczny: Wykorzystanie w środowiskach o podwyższonej agresywności chemicznej dzięki odpornym materiałom.

• Przemysł górniczy: Zastosowanie w systemach pneumatycznych w kopalniach, gdzie wymagana jest wysoka niezawodność.

Zawory te są szczególnie efektywne w układach, gdzie konieczne jest szybkie i pewne przełączanie między pozycjami roboczymi. Dzięki monostabilnej konstrukcji zapewniają automatyczny powrót do pozycji wyjściowej, co minimalizuje ryzyko błędów w sterowaniu. Są również kompatybilne z systemami automatyki przemysłowej, umożliwiając łatwą integrację z innymi komponentami, takimi jak płyty przyłączeniowe czy wyspy zaworowe. Ich zdolność do pracy w szerokim zakresie ciśnień (zazwyczaj od 2 do 10 bar) sprawia, że są wszechstronne i dostosowane do różnorodnych aplikacji.

Zawory 5/2 sterowane jednostronnie pneumatycznie, monostabilne charakteryzują się precyzyjnie określonymi parametrami technicznymi, które zapewniają ich niezawodność i kompatybilność z różnymi systemami pneumatycznymi. Poniżej przedstawiono szczegółowe dane techniczne oparte na dostępnych modelach:

Parametry techniczne:

• Funkcja zaworu: 5/2 monostabilny (pięć portów, dwa położenia, powrót sprężyną).

• Przyłącza: G1/8, G1/4, G3/8, G1/2 (w zależności od modelu).

• Ciśnienie robocze: 0–10 bar (dla modeli z powrotem sprężyną); 1,5–10 bar (dla modeli z powrotem powietrzem w wybranych rozmiarach).

• Ciśnienie sterujące: 3–10 bar (dla modeli z powrotem sprężyną); 2–7 bar (dla modeli z powrotem powietrzem).

• Przepływ powietrza: Zależny od rozmiaru przyłącza, np. do 2000 l/min dla G1/2.

• Temperatura pracy: Od -10°C do +60°C (dla większości modeli).

• Medium robocze: Sprężone powietrze, filtrowane, smarowane lub niesmarowane mgłą olejową.

• Czas reakcji: Szybkie przełączanie, zazwyczaj poniżej 50 ms (zależne od modelu i ciśnienia).

• Montaż: Przewodowy lub na płytach przyłączeniowych (np. seria MF5500 dla wybranych modeli).

Zawory spełniają normy ISO 5599/1 w przypadku modeli znormalizowanych, co zapewnia kompatybilność z płytami przyłączeniowymi różnych producentów. Ich konstrukcja umożliwia pracę w trudnych warunkach przemysłowych, w tym w środowiskach o podwyższonej wilgotności czy zapyleniu, pod warunkiem stosowania odpowiednich tłumików hałasu w przyłączach odpowietrzających.

Zawory 5/2 sterowane jednostronnie pneumatycznie, monostabilne są produkowane z materiałów zapewniających wysoką trwałość i odporność na warunki przemysłowe. Wybór materiałów jest kluczowy dla zapewnienia długiej żywotności i niezawodności w wymagających aplikacjach.

Materiały użyte w konstrukcji:

• Korpus: Aluminium anodowane, zapewniające odporność na korozję i lekkość konstrukcji.

• Suwak: Aluminium lub stal nierdzewna, gwarantujące precyzyjne działanie i odporność na zużycie.

• Uszczelki: NBR (kauczuk nitrylowy), odporny na oleje i smary stosowane w układach pneumatycznych.

• Pilot sterujący: Poliamid wzmocniony włóknem szklanym, zapewniający trwałość i odporność na naprężenia mechaniczne.

• Sprężyna powrotna: Stal sprężynowa, zapewniająca niezawodny powrót do pozycji początkowej.

• Elementy wewnętrzne: Aluminium i stal nierdzewna, odporne na korozję i wysokie ciśnienie.

Zastosowanie aluminium anodowanego w korpusie minimalizuje ryzyko korozji, co jest szczególnie istotne w środowiskach o podwyższonej wilgotności lub agresywnych chemicznie. Uszczelki NBR zapewniają szczelność nawet przy intensywnym użytkowaniu, a stal nierdzewna w suwaku i innych elementach wewnętrznych gwarantuje odporność na zużycie mechaniczne. Wybór tych materiałów pozwala na stosowanie zaworów w różnorodnych warunkach, w tym w przemyśle chemicznym, spożywczym czy górniczym.

Montaż zaworów 5/2 sterowanych jednostronnie pneumatycznie, monostabilnych wymaga przestrzegania określonych procedur, aby zapewnić ich prawidłowe działanie i długą żywotność. Poniżej przedstawiono szczegółowe kroki montażu, uwzględniające zarówno instalację przewodową, jak i na płytach przyłączeniowych.

Kroki montażu:

1. Przygotowanie systemu: Upewnij się, że sprężone powietrze jest filtrowane i, jeśli wymagane, smarowane mgłą olejową. Sprawdź, czy ciśnienie robocze i sterujące mieści się w zakresie określonym w danych technicznych.

2. Wybór miejsca montażu: Zawory można montować w dowolnej pozycji, ale zaleca się orientację ułatwiającą dostęp do przyłączy. W przypadku montażu na wyspach zaworowych, przygotuj odpowiednią płytę przyłączeniową.

3. Podłączenie pneumatyczne: Podłącz przewody pneumatyczne do odpowiednich portów (1 – zasilanie, 2 i 4 – do siłownika, 3 i 5 – odpowietrzenie). Użyj złączek wtykowych dla instalacji przewodowej.

4. Montaż tłumika hałasu: Zainstaluj tłumik hałasu w przyłączu odpowietrzającym (port 3), aby chronić zawór przed zanieczyszczeniami i zminimalizować hałas.

5. Podłączenie sygnału sterującego: Podłącz przewód sterujący do portu pilotowego, upewniając się, że ciśnienie sterujące jest zgodne z wymaganiami (3–10 bar dla powrotu sprężyną).

6. Testowanie: Po podłączeniu przeprowadź test szczelności i funkcjonalności, sprawdzając, czy zawór przełącza się prawidłowo i powraca do pozycji początkowej po zaniku sygnału.

Wskazówki:

• Regularnie kontroluj stan uszczelek i sprężyny powrotnej, aby zapewnić niezawodność działania.

• Unikaj stosowania nadmiernej siły przy dokręcaniu złączek, aby nie uszkodzić gwintów.

• W środowiskach zapylonych stosuj dodatkowe filtry powietrza, aby chronić wewnętrzne komponenty zaworu.

1. Czym różni się zawór monostabilny od bistabilnego?
Zawór monostabilny powraca do pozycji początkowej po zaniku sygnału sterującego dzięki sprężynie, podczas gdy bistabilny wymaga sygnału pneumatycznego do zmiany pozycji w obu kierunkach i pozostaje w zadanej pozycji po zaniku sygnału.

2. Jakie ciśnienie jest wymagane do prawidłowego działania zaworu?
Ciśnienie robocze wynosi zazwyczaj 0–10 bar, a ciśnienie sterujące 3–10 bar dla modeli z powrotem sprężyną. Szczegółowe wartości zależą od modelu i są podane w danych technicznych.

3. Czy zawory można stosować w środowiskach zagrożonych wybuchem?
Tak, zawory sterowane pneumatycznie są bezpieczne w takich środowiskach, ponieważ nie wymagają zasilania elektrycznego, co eliminuje ryzyko iskrzenia.

4. Jak konserwować zawory, aby zapewnić ich długą żywotność?
Regularnie sprawdzaj stan uszczelek, sprężyny powrotnej i filtrów powietrza. Upewnij się, że medium robocze jest odpowiednio filtrowane, aby zapobiec zanieczyszczeniom.

5. Czy zawory można integrować z wyspami zaworowymi?
Tak, większość modeli jest przystosowana do montażu na wyspach zaworowych, co pozwala na redukcję ilości przewodów i optymalizację przestrzeni w układzie.

6. Jakie są typowe problemy z zaworami monostabilnymi?
Najczęstsze problemy to zatarcia suwaka, uszkodzenia uszczelek lub niewystarczające ciśnienie sterujące. Regularna konserwacja i stosowanie filtrowanego powietrza minimalizują te problemy.
