Zawory sterowane trzpieniem

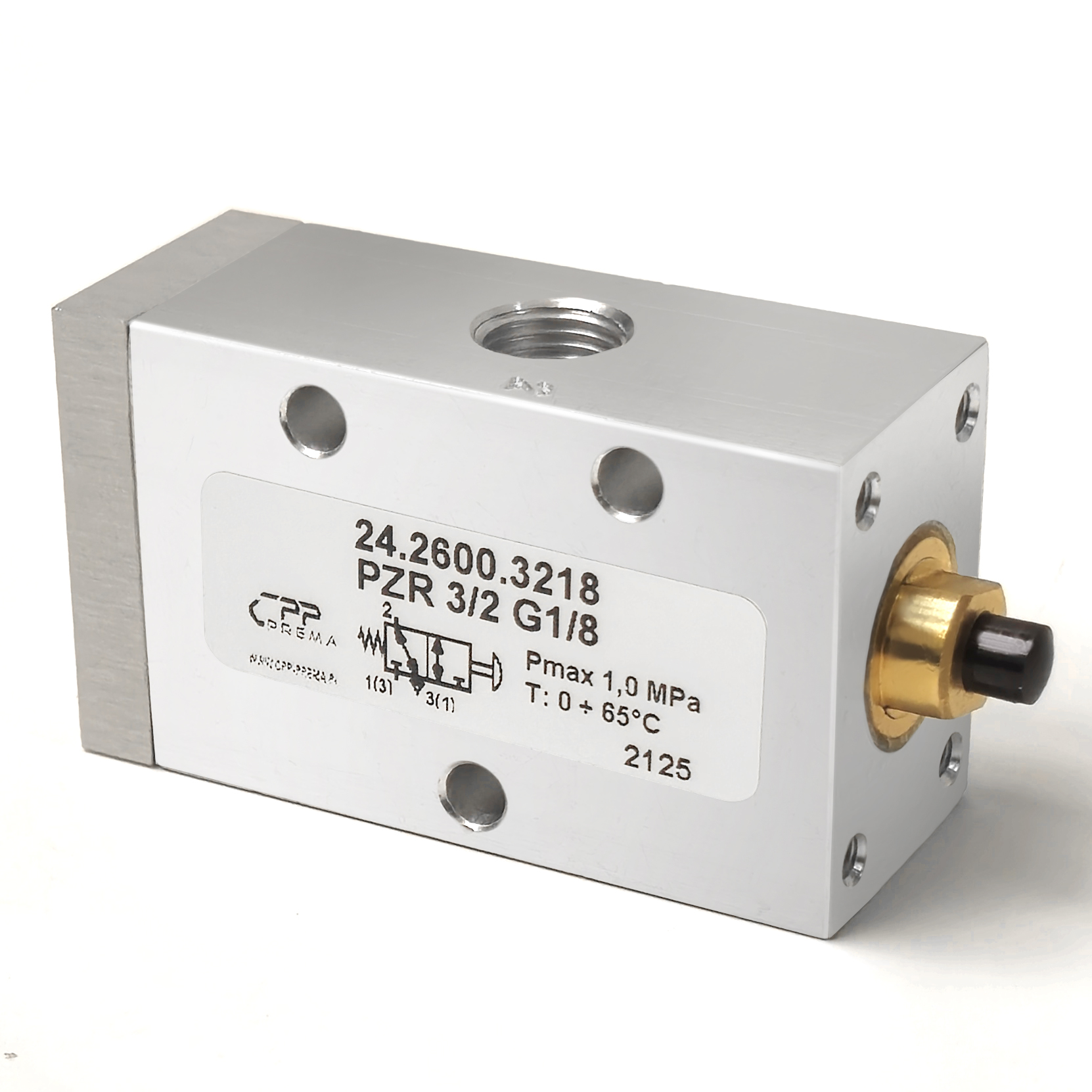

Zawór pneumatyczny rozdzielający ręczny 3/2 NZ (NO) G1/8 sterowany trzpieniem marki CPP PREMA to nowoczesny, niezawodny rozdzielacz pneumatyczny, zaprojektowany do precyzyjnej ręcznej kontroli przepływu sprężonego powietrza. Ten model należy do serii zaworów 3/2 monostabilnych, co oznacza, że działa on w oparciu o mechanizm powrotu sprężynowego – po aktywacji przez operatora z użyciem trzpienia, zawór automatycznie powraca do swojego stanu wyjściowego. Dzięki temu rozwiązaniu zawór umożliwia krótkotrwałe włączanie lub odcięcie dopływu powietrza, co jest kluczowe w precyzyjnych aplikacjach przemysłowych, gdzie każda operacja musi być dokładnie kontrolowana.

Model ten charakteryzuje się logiką NO (normalnie otwarty). W stanie spoczynkowym zawór dopuszcza przepływ powietrza z portu zasilania (P) do portu wyjściowego (A), co jest istotne w systemach, gdzie domyślnie wymagana jest ciągła dostawa medium. Po naciśnięciu lub dociskaniu trzpienia zawór natychmiast zmienia stan, przerywając przepływ lub kierując powietrze do odpowietrzenia (R), w zależności od schematu instalacji. Gdy operator zwolni trzpień, sprężyna powrotna automatycznie przesuwa suwak zaworu do pierwotnej konfiguracji – co pozwala na bezpieczne i niezawodne wyłączenie lub przywrócenie przepływu.

Model G1/8 jest przystosowany do instalacji o małych rozmiarach, gdzie wymagany jest precyzyjny i kontrolowany przepływ powietrza, np. w niewielkich siłownikach montażowych, robotach przemysłowych czy urządzeniach diagnostycznych. Konstrukcja urządzenia oparta jest na wysokiej jakości materiałach i technologii obróbki CNC. Korpus wykonano z aluminium anodowanego lub mosiądzu, co zapewnia lekkość, odporność na korozję i estetyczny wygląd. Precyzyjnie frezowane kanały wewnętrzne oraz suwak z hartowanej stali nierdzewnej gwarantują idealne dopasowanie elementów, minimalizując straty ciśnienia i tarcie.

Sterowanie trzpieniem to rozwiązanie wyjątkowe, ponieważ mechanizm ten działa poprzez bezpośrednie pchnięcie lub naciskanie wystającego trzpienia – często bardzo kompaktowego i precyzyjnie zaprojektowanego. Operator, używając odrębnego elementu, może wywołać krótkotrwałe przesunięcie suwaka, co zmienia konfigurację przepływu. Dzięki temu zawór nadaje się do aplikacji, gdzie wymagana jest błyskawiczna i krótkotrwała interwencja manualna, bez potrzeby ciągłego przytrzymywania przycisku. Mechanizm ten jest odporny na niepożądane sygnały i przypadkowe przełączenia, co zwiększa bezpieczeństwo instalacji przemysłowych i ułatwia pracę operatora.

CPP PREMA oferuje ten model zaworu jako produkt oparty na wieloetapowej kontroli, która gwarantuje stabilność działania nawet przy intensywnych cyklach pracy. Produkty te cechują się wysoką żywotnością oraz niskim zużyciem sprężonego powietrza, co przekłada się na oszczędność medium oraz spadek kosztów eksploatacyjnych. Dodatkowym atutem jest fakt, że zawór nie wymaga zasilania elektrycznego – cały system sterowania jest czysto mechaniczny, co sprawia, że jest idealny dla instalacji w środowiskach, gdzie elektryka jest niewskazana, np. w strefach zagrożonych wybuchem.

Zawór pneumatyczny 3/2 NZ (NO) G1/8 sterowany trzpieniem CPP PREMA jest także łatwy w montażu, zarówno w systemach przewodowych, jak i płytowych. Standardowe gwinty umożliwiają szybkie podłączenie przewodów pneumatycznych, a precyzyjnie zaprojektowany mechanizm montażowy gwarantuje stabilność i odporność na wibracje. To sprawia, że urządzenie doskonale sprawdza się w środowiskach przemysłowych, gdzie często dochodzi do intensywnych drgań oraz zanieczyszczeń.

Zastosowanie zaworów pneumatycznych 3/2 monostabilnych sterowanych trzpieniem marki CPP PREMA jest bardzo szerokie. Urządzenia te znajdują zastosowanie w różnorodnych instalacjach, od małych systemów testowych w warsztatach, poprzez linie produkcyjne, aż po rozwiązania awaryjne i systemy serwisowe. W tej sekcji przedstawiono szczegółowy opis potencjalnych zastosowań, podkreślając główne zalety systemu sterowania trzpieniem, jego szybkość działania oraz łatwość integracji z innymi elementami instalacji.

1. Systemy testowe i warsztatowe

W małych warsztatach oraz laboratoriach, operatorzy testują działanie siłowników, systemów dociskowych oraz pilotowych układów pneumatycznych. Zawory sterowane trzpieniem umożliwiają wykonywanie krótkich impulsów – naciśnięcie trzpienia powoduje chwilowe przełączenie zaworu, a automatyczny powrót sprężynowy przywraca stan wyjściowy. Taki tryb pracy umożliwia precyzyjne testowanie, diagnostykę i kalibrację urządzeń. Operator, wykonując pojedyncze cykle, może sprawdzić, czy przepływ powietrza jest równomierny, a siłownik reaguje zgodnie z założeniami. Prostota mechanizmu sprawia, że zawór jest intuicyjny, a interwencja manualna pozostaje zawsze kontrolowana przez operatora, co zwiększa bezpieczeństwo pracy.

2. Linie produkcyjne i montażowe

W dużych liniach produkcyjnych, gdzie pojawia się potrzeba ciągłego sterowania przepływem powietrza w siłownikach, zawory te działają jako manualne przełączniki. Na przykład w systemach, gdzie małe siłowniki aktywują elementy montażowe, zawór sterowany trzpieniem umożliwia operatorowi szybkie włączenie lub odcięcie dopływu powietrza. W takich systemach standardowo stosuje się wersję NO, gdzie zawór w stanie spoczynkowym dopuszcza przepływ. Operator, naciskając trzpień, chwilowo przerywa dopływ, co jest ważne przy synchronizacji pracy urządzeń. Dzięki szybkiej reakcji mechanizmu oraz automatycznemu powrotowi do stanu wyjściowego, operator ma pełną kontrolę nad cyklem pracy siłownika. Ponadto, w systemach, gdzie instalacja jest zasilana płytowo, zawory te montuje się w uporządkowanej wyspie przyłączeniowej, co ułatwia serwisowanie oraz zwiększa efektywność produkcji.

3. Systemy bezpieczeństwa

W instalacjach, gdzie bezpieczeństwo jest priorytetem, ręczne zawory sterowane trzpieniem doskonale sprawdzają się jako elementy awaryjne. W systemach NC, zawór domyślnie nie przepuszcza powietrza, a jedynie naciśnięcie trzpienia umożliwia tymczasowy przepływ. Gdy operator puszcza trzpień, sprężyna natychmiast przywraca zawór do stanu spoczynkowego, uniemożliwiając przypadkowe działanie. Takie rozwiązanie jest istotne przy obsłudze maszyn, gdzie każdy błąd może prowadzić do poważnych zagrożeń. Manualna kontrola zwiększa bezpieczeństwo, ponieważ interwencja operatora jest potrzebna przez cały czas trwania operacji, co pozwala na natychmiastową reakcję w przypadku sytuacji awaryjnej.

4. Systemy w branży spożywczej i farmaceutycznej

W sektorach spożywczym i farmaceutycznym, gdzie wymagane są wysoka higiena i precyzyjna kontrola procesów, zawory te odgrywają kluczową rolę. Ze względu na ich prostotę i brak elementów elektrycznych, są łatwe do czyszczenia i odporne na agresywne środowiska. W takich instalacjach stosuje się zawory w konfiguracji NO, gdzie przepływ powietrza jest domyślnie aktywny, a operator może chwilowo przerwać przepływ, gdy zachodzi potrzeba interwencji. Taka logika działania jest szczególnie przydatna w systemach, gdzie każda operacja musi być precyzyjnie kontrolowana – na przykład w dozowaniu, przerywaniu lub odpowietrzaniu. Uproszczenie sterowania pozwala na szybką interwencję, co minimalizuje ryzyko nieprawidłowości produkcyjnych.

5. Zastosowanie w urządzeniach mobilnych i przenośnikach

W mobilnych urządzeniach, takich jak wózki AGV czy przenośniki, zawory sterowane trzpieniem umożliwiają szybkie przełączanie stanu przepływu przy minimalnej ingerencji operatora. Dzięki wytrzymałej konstrukcji oraz odporności na drgania, zawory te pracują stabilnie nawet w warunkach intensywnych wibracji. Operator naciska trzpień, co powoduje krótkotrwałe przełączenie, a po zwolnieniu sprężyna natychmiast powraca do pozycji wyjściowej. System ten jest niezależny od zasilania elektrycznego, co jest szczególnie ważne w mobilnych instalacjach, gdzie dostęp do prądu jest ograniczony lub wymaga dodatkowych zabezpieczeń.

6. Systemy awaryjne i serwisowe

Zawory sterowane trzpieniem sprawdzają się także jako elementy awaryjnego wyłączania w systemach pneumatycznych. W sytuacji, gdy automatyczny sterownik zawodzi lub dochodzi do nieprzewidzianej sytuacji, operator ręcznie naciska trzpień, przerywając przepływ powietrza i zatrzymując pracę siłowników. Automatyczny powrót sprężynowy zapewnia, że po zakończeniu interwencji zawór wraca do stanu wyjściowego, co minimalizuje ryzyko pozostawienia urządzenia w stanie niespodziewanego działania. Tego typu zawory są łatwe do włączenia w systemy serwisowe, gdzie precyzyjna kontrola przepływu jest kluczowa dla diagnostyki i naprawy instalacji.

7. Integracja z systemami hybrydowymi

W nowoczesnych systemach hybrydowych, gdzie automatyczne sterowanie współpracuje z interwencją manualną, zawory sterowane trzpieniem pełnią rolę pilotowych przełączników. Operator, korzystając z mechanizmu ręcznego, może na chwilę wyłączyć przepływ, co daje sygnał do elektronicznego systemu sterowania. Takie rozwiązanie jest szczególnie cenne, gdy wymagane jest dodatkowe zabezpieczenie lub możliwość szybkiej interwencji w razie awarii. Integracja zaworów monostabilnych z systemami komputerowymi jest prosta ze względu na standardowe porty i dobrze określone parametry, co pozwala na sprawne wdrożenie hybrydowych układów automatyki.

8. Aplikacje w systemach przedmuchiwania i czyszczenia

Na liniach produkcyjnych, gdzie wymagane jest przedmuchiwanie elementów lub odpowietrzanie systemu, zawory sterowane trzpieniem umożliwiają manualne włączanie i wyłączanie przepływu powietrza. Operator, naciskając trzpień, momentalnie przełącza zawór, co pozwala na precyzyjne dozowanie impulsów powietrza. Gdy przycisk jest zwolniony, zawór natychmiast powraca do stanu spoczynkowego, co zapobiega nadmiernemu zużyciu medium. Takie rozwiązanie gwarantuje, że proces czyszczenia przebiega równomiernie i efektywnie, co jest ważne w instalacjach, gdzie każda sekunda pracy ma znaczenie.

9. Zastosowanie w systemach recyklingowych

W instalacjach recyklingowych zawory sterowane trzpieniem są wykorzystywane do sterowania odpowietrzaniem oraz przepływem medium w systemach, gdzie precyzyjne dawkowanie sprężonego powietrza minimalizuje straty i poprawia efektywność procesu. Operator, korzystając z manualnego mechanizmu, może natychmiast przełączać zawór, by w odpowiednim momencie odprowadzić powietrze, co optymalizuje pracę całego systemu recyklingowego. Dodatkowo, modułowa budowa tych zaworów umożliwia ich łatwą wymianę i konserwację, co jest niezbędne w środowiskach, gdzie ciągłość procesu ma duże znaczenie.

10. Aplikacje mobilne i awaryjne w urządzeniach transportowych

W systemach mobilnych, takich jak maszyny transportowe czy przenośniki wózków AGV, zawory sterowane trzpieniem umożliwiają manualne przełączanie przepływu powietrza w sytuacjach awaryjnych. Operator w razie potrzeby ręcznie naciska trzpień, co umożliwia natychmiastowe zatrzymanie siłownika lub odcięcie dopływu medium. Mechanizm ten jest niezwykle prosty i niezawodny, co czyni go idealnym rozwiązaniem tam, gdzie bezpieczeństwo i szybka interwencja są kluczowe.

11. Aplikacje w systemach dociskowych i przemysłowych

W liniach produkcyjnych, gdzie urządzenia pneumatyczne służą do dociskania elementów (np. w procesach pakowania lub montażu), zawory sterowane trzpieniem umożliwiają precyzyjne kontrolowanie momentu włączenia dopływu powietrza. Operator może ręcznie aktywować zawór, doprowadzając siłownik do odpowiedniego stanu, a automatyczny powrót sprężynowy zapewnia, że po zakończeniu działania przepływ powietrza zostanie natychmiast przerwany. Taki system minimalizuje ryzyko nadmiernego docisku, co jest kluczowe dla jakości produkcji.

12. Zastosowanie w systemach serwisowych

W instalacjach serwisowych i testowych zawory sterowane trzpieniem umożliwiają ręczne kontrolowanie przepływu powietrza podczas diagnozy i konserwacji urządzeń. Operator może łatwo włączać lub wyłączać przepływ, sprawdzając szczelność całego systemu. Manualny tryb umożliwia precyzyjną diagnostykę oraz łatwą wymianę uszczelnień w przypadku wykrycia przecieków czy zużycia sprężyny powrotnej. Taka procedura jest szczególnie ważna w instalacjach, gdzie ciągłość procesu testowego i bezpieczeństwo operatora mają wysokie znaczenie.

13. Aplikacje edukacyjne i demonstracyjne

W placówkach edukacyjnych zawory sterowane trzpieniem służą jako doskonały przykład manualnego sterowania przepływem sprężonego powietrza. Studenci mogą obserwować, jak naciśnięcie trzpienia powoduje chwilowe przełączenie zaworu, a automatyczny powrót sprężynowy przywraca stan wyjściowy. Demonstracje te pozwalają na praktyczne poznanie zasad pneumatyki i mechaniki pneumatycznych układów sterujących. Dzięki prostocie działania zaworu mechanizm jest zrozumiały nawet dla początkujących.

14. Systemy awaryjne i redundancja

W sytuacjach krytycznych, gdy główny system automatyczny zawodzi, zawory sterowane trzpieniem mogą pełnić rolę awaryjnego przełącznika. Operator w takiej sytuacji ręcznie przełącza zawór, aby natychmiast odciąć przepływ powietrza. Automatyczny powrót sprężynowy gwarantuje, że urządzenie szybko wraca do trybu bezpieczeństwa. Taka redundancja jest kluczowa dla instalacji przemysłowych, gdzie bezpieczeństwo jest priorytetem.

15. Integracja z systemami automatyki hybrydowej

W niektórych liniach produkcyjnych, mimo dominacji automatyki elektronicznej, pozostają elementy manualne, które umożliwiają awaryjne sterowanie. Zawory sterowane trzpieniem mogą być włączone w system jako elementy pilotowe, umożliwiając operatorowi szybką interwencję w razie potrzeby. Integracja ta jest ułatwiona przez standaryzację elementów – porty P, A, R są zgodne z normami, a manualny mechanizm sterowania nie wymaga dodatkowego zasilania.

16. Korzyści ekonomiczne

Manualne zawory sterowane trzpieniem charakteryzują się niskim zużyciem energii, ponieważ nie wymagają zasilania elektrycznego ani skomplikowanych układów sterujących. Dzięki temu koszty eksploatacji są znacznie niższe. Dodatkowo, precyzyjne sterowanie przepływem medium ogranicza straty ciśnienia, co przekłada się na oszczędności sprężonego powietrza. To rozwiązanie jest atrakcyjne zarówno dla małych warsztatów, jak i dużych instalacji przemysłowych.

17. Przykłady zastosowań w konkretnych branżach

• Przemysł motoryzacyjny: W warsztatach i liniach montażowych zawory te sterują małymi siłownikami pomocniczymi, które odpowiadają za obsługę podnośników lub innych urządzeń pneumatycznych.

• Branża spożywcza: W systemach dozowania i odpowietrzania automatyki pneumatycznej zawory zapewniają precyzyjną kontrolę przepływu.

• Systemy transportowe i mobilne: W wózkach AGV i urządzeniach transportowych zawory te służą jako awaryjny ręczny przełącznik, umożliwiający natychmiastową interwencję.

• Prototypownie i laboratoria: Zawory te wykorzystywane są do demonstracji zasad pneumatyki, co pozwala na praktyczną naukę i szybkie testowanie funkcji manualnych.

Dane techniczne zaworu pneumatycznego rozdzielającego ręcznego 3/2 NZ (NO) G1/8 sterowanego trzpieniem stanowią fundament przy doborze odpowiedniego urządzenia do konkretnej aplikacji pneumatycznej. Poniższa sekcja przedstawia szczegółowe parametry techniczne, które obejmują układ zaworu, wartości przepływowe, zakres ciśnień, temperatur, a także specyfikację materiałową. Informacje te są kluczowe dla projektantów, którzy muszą dopasować zawór do siłownika oraz do warunków pracy instalacji. Poniżej znajdziesz kompletny opis parametrów technicznych.

1. Układ 3/2 i funkcja monostabilna

Zawór należy do układu 3/2, co oznacza, że posiada trzy porty:

• P (zasilanie),

• A (wyjście do odbiornika),

• R (wydech).
  W systemie monostabilnym sprężyna powrotna automatycznie przywraca suwak do stanu wyjściowego. W konfiguracji NO zawór w stanie spoczynkowym przepuszcza powietrze z P do A, a po aktywacji przez naciśnięcie trzpienia przepływ zostaje chwilowo przerwany, następnie sprężyna przywraca wyjściowy stan.

2. Rozmiar gwintu

Model G1/8 jest przeznaczony do aplikacji wymagających mniejszych przepływów powietrza. Standardowy gwint G1/8 umożliwia precyzyjne sterowanie i jest zgodny z wieloma systemami pneumatycznymi stosowanymi w laboratoriach i małych warsztatach. Wartość przepływu, wyrażona jako współczynnik Cv, wynosi około 0,3–0,4, co odpowiada przepływowi 300–400 l/min przy różnicy ciśnień 1 bar.

3. Zakres ciśnienia roboczego

Typowy zakres pracy zaworów wynosi od 2 do 8 bar. Model ten, przy prawidłowo dobranym ciśnieniu, zapewnia optymalną szczelność i precyzyjne przełączanie. Minimalne ciśnienie potrzebne do pełnej funkcjonalności uszczelek to około 1 bar. Przekroczenie 8–10 bar może prowadzić do przyspieszonego zużycia oringów, dlatego zaleca się stosowanie zaworu zgodnie z zaleceniami producenta.

4. Zakres temperatur

Standardowy zakres temperatur pracy zaworu wynosi od -5°C do +50/60°C, co jest wystarczające dla większości instalacji przemysłowych. W sytuacjach, gdy konieczna jest praca w wyższych temperaturach, producenci oferują wersje z uszczelnieniami FKM (Viton), które pozwalają na pracę przy temperaturach nawet do +120°C.

5. Wartości przepływu (Cv)

Wartość współczynnika przepływu, Cv, jest kluczowym parametrem określającym, ile powietrza zawór może przepuścić przy określonym spadku ciśnienia. Dla modelu G1/8 standardowo Cv wynosi około 0,3–0,4. Parametr ten jest niezbędny przy projektowaniu instalacji, aby zapewnić odpowiednią prędkość i skuteczność działania siłownika.

6. Metoda sterowania – działanie trzpienia

Sterowanie trzpieniem polega na manualnym naciskaniu lub pchaniu wystającego elementu, co powoduje chwilowe przełączenie suwaka zaworu. Mechanizm ten jest zaprojektowany tak, aby nawet niewielki ruch trzpienia wywołał natychmiastową zmianę stanu zaworu. Po zwolnieniu trzpienia sprężyna automatycznie przesuwa suwak do stanu spoczynkowego, co gwarantuje automatyczny powrót układu do domyślnej konfiguracji przepływu powietrza.

7. Minimalna siła przełączania

Siła potrzebna do przełączenia zaworu zależy od charakterystyki sprężyny oraz konstrukcji dźwigni sterującej (w przypadku zaworów sterowanych przyciskiem – a w tej kategorii trzpień pełni podobną funkcję). Dla modeli G1/8 siła ta wynosi zazwyczaj od 5 do 10 niutonów. Precyzyjnie dobrana sprężyna oraz dobrze wyprofilowany trzpień pozwalają na minimalizację wysiłku potrzebnego przez operatora, co wpływa na ergonomię pracy.

8. Precyzja obróbki CNC

Wszystkie elementy zaworu – korpus, suwak, kanały wewnętrzne oraz rowki na oringi – są precyzyjnie obrabiane z użyciem technologii CNC. Dzięki temu tolerancje mechaniczne są bardzo małe, co umożliwia idealne dopasowanie elementów, minimalizuje tarcie i zapobiega przeciekom. Precyzja wykonania przekłada się na niezawodność działania całego zaworu, nawet przy intensywnych cyklach pracy.

9. Wpływ materiałów na efektywność

Materiały użyte do produkcji zaworu (aluminium, mosiądz, stal nierdzewna, NBR, FKM) mają kluczowe znaczenie dla efektywności i trwałości urządzenia. Wytrzymały korpus gwarantuje odporność na czynniki zewnętrzne, a precyzyjnie wykonany suwak oraz wysokiej jakości uszczelnienia utrzymują szczelność nawet przy długotrwałej pracy. To przekłada się na mniejsze zużycie sprężonego powietrza i lepszą efektywność energetyczną całego systemu pneumatycznego.

10. Metody montażu – przewodowe i płytowe

Dane techniczne zaworów CPP PREMA obejmują możliwość montażu zarówno w wersji przewodowej, jak i płytowej.

• W wersji przewodowej korpus zaworu posiada standardowe gwinty (G1/8), dzięki czemu operator łatwo podłącza węże pneumatyczne.

• W wersji płytowej zawory montuje się bezpośrednio na specjalnej płycie przyłączeniowej, co umożliwia uporządkowane rozmieszczenie i łatwiejszy serwis.
  Obie metody montażu są dobrze opisane w dokumentacji technicznej, co ułatwia integrację zaworu z całościowym systemem.

11. Parametry wpływające na zużycie medium

Doskonała szczelność oraz precyzyjny mechanizm przełączania pozwalają na minimalizację strat sprężonego powietrza. Odpowiednio dobrane oringi, precyzyjne kanały przepływu i minimalne tarcie suwaka wpływają na oszczędność medium. W efekcie, nawet przy intensywnym użytkowaniu zaworu, zużycie sprężonego powietrza jest zoptymalizowane, co przekłada się na niższe koszty eksploatacji całego systemu.

12. Certyfikaty i normy przemysłowe

Zawory CPP PREMA spełniają międzynarodowe normy i posiadają certyfikaty jakości, co jest potwierdzone w dokumentacji technicznej. Specyfikacje zaworu oraz dane techniczne są zgodne z normami ISO oraz EAC, co gwarantuje bezpieczeństwo i niezawodność przy intensywnym użytkowaniu w środowiskach przemysłowych.

13. Szczegółowe specyfikacje mechanizmu trzpienia

Mechanizm sterowania trzpieniem polega na tym, że niewielki, wystający trzpień, gdy zostaje nacisknięty, zmienia pozycję suwaka zaworu. Precyzyjne wyprofilowanie trzpienia zapewnia, że nawet minimalny nacisk operatora powoduje natychmiastowe przesunięcie suwaka. Po zwolnieniu trzpienia sprężyna powrotna automatycznie przywraca suwak do stanu wyjściowego. Ten mechanizm jest niezawodny i zapewnia szybkie przełączanie stanu zaworu.

14. Minimalne i maksymalne wartości parametrów

Dokumentacja CPP PREMA określa minimalne i maksymalne wartości ciśnienia, przepływu i temperatury.

• Minimalne ciśnienie pracy – około 1 bar (dla prawidłowej szczelności uszczelek).

• Optymalny zakres ciśnienia – 2–8 bar (niektóre modele mogą pracować przy ciśnieniu do 10 bar).

• Zakres przepływu powietrza (Cv) i temperatury – od -5°C do +50/60°C standardowo, z opcjonalnymi uszczelnieniami FKM dla wyższych temperatur.
  Te wartości umożliwiają dokładne dopasowanie zaworu do potrzeb instalacji i gwarantują, że urządzenie będzie pracowało bezawaryjnie w wyznaczonym zakresie.

15. Wpływ geometrii i konstrukcji na pracę zaworu

Precyzyjne zaprojektowanie kanałów przepływu, oringów i kształtu suwaka wpływa na minimalizację oporu mechanicznego i strat ciśnienia. Wykończenie CNC zapewnia, że ogniwa te są idealnie dopasowane, co przekłada się na płynny i szybki ruch mechanizmu. Dzięki temu zawór działa efektywnie, a każde przełączenie następuje niemal natychmiast, co jest kluczowe dla aplikacji, gdzie czas reakcji ma decydujące znaczenie.

16. Odporność zaworu na warunki środowiskowe

W dokumentacji podane są również informacje o odporności zaworu na czynniki zewnętrzne. Wysokiej jakości materiały konstrukcyjne, takie jak aluminium anodowane lub mosiądz oraz stal nierdzewna, zapewniają odporność na korozję, wilgoć, pył i zmienne temperatury. Odpowiednia filtracja sprężonego powietrza (często wymagana filtracja do 40 µm) zabezpiecza zawór przed zanieczyszczeniami, co pozwala utrzymać jego optymalną pracę przez długi czas.

17. Wpływ parametrów technicznych na efektywność energetyczną

Efektywność zaworu jest bezpośrednio powiązana z precyzją wykonania poszczególnych elementów. Minimalne straty ciśnienia, szybki czas reakcji oraz niski opór mechaniczny wpływają na zmniejszenie zużycia sprężonego powietrza. To przekłada się na oszczędności energetyczne, co jest szczególnie ważne przy dużych instalacjach przemysłowych, gdzie każdy litr zużytego medium ma znaczenie ekonomiczne.

Materiały konstrukcyjne stosowane w zaworach 3/2 monostabilnych sterowanych trzpieniem marki CPP PREMA gwarantują długotrwałą i niezawodną pracę urządzenia, nawet przy intensywnych cyklach pracy w wymagających warunkach przemysłowych. W tej sekcji omówimy poszczególne elementy konstrukcyjne, przy czym użyjemy krótkich zdań, strony czynnej i słów semantycznie powiązanych, by podkreślić zalety technologiczne oraz odporność urządzenia.

1. Korpus zaworu

Korpus stanowi podstawę konstrukcyjną zaworu. W zależności od modelu, korpus wykonuje się z:

• Aluminium anodowanego – materiał lekki, odporny na korozję, idealny do instalacji, gdzie istotna jest niska masa. Anodowanie dodatkowo tworzy twardą, ochronną powłokę. Obróbka CNC umożliwia precyzyjne frezowanie kanałów, co gwarantuje idealne spasowanie suwaka.

• Mosiądzu – stosowany głównie tam, gdzie wymagana jest większa odporność na wilgoć i obciążenia mechaniczne. Mosiądz można pokryć powłoką niklową, która chroni przed korozją i nadaje materiałowi elegancki wygląd.
  Oba te materiały zapewniają wysoką odporność na ścieranie i utlenianie. Korzystanie z takich surowców podnosi niezawodność zaworu w systemach pneumatycznych i sprawia, że urządzenie może pracować w trudnych warunkach przemysłowych przez długi czas.

2. Suwak i kanały wewnętrzne

Suwak zaworu to ruchoma część, która odpowiada za przełączanie dróg przepływu powietrza. Do jego produkcji wykorzystuje się:

• Stal nierdzewną: Zapewnia wysoką odporność na korozję oraz trwałość. Gładko polerowana powierzchnia suwaka minimalizuje tarcie, co umożliwia szybki i precyzyjny ruch.

• Tworzywa inżynieryjne: Czasami producenci stosują tworzywa, takie jak POM lub PTFE, które charakteryzują się niskim współczynnikiem tarcia i wysoką odpornością na zużycie.
  Precyzyjna obróbka CNC zapewnia, że suwak dokładnie przylega do kanałów w korpusie, co minimalizuje ryzyko przecieków i zwiększa efektywność przełączania. Dodatkowo, suwak wyposażony jest w rowki na oringi, co zapewnia dokładne dopasowanie i szczelność.

3. Uszczelnienia – oringi

Oringi odgrywają kluczową rolę w utrzymaniu szczelności między portami:

• NBR (kauczuk nitrylowy) jest standardem, gwarantującym elastyczność przy temperaturach do +50/60°C i przy ciśnieniu 2–8 bar.

• FKM (Viton) stosuje się w warunkach ekstremalnych, gdzie temperatura lub agresywność chemiczna są wyższe.
  Precyzyjne ułożenie oringów w rowkach suwaka jest kluczowe. Dobrze dopasowane uszczelnienia zmniejszają tarcie i zapobiegają przedmuchom, co jest niezbędne dla efektywnego działania zaworu w każdym cyklu pracy.

4. Sprężyna powrotna

Mechanizm sprężynowy stanowi fundament monostabilności:

• Stal sprężynowa hartowana jest używana do produkcji sprężyn, które zapewniają szybki i precyzyjny powrót suwaka do stanu spoczynkowego.

• Proces hartowania umożliwia sprężynie pracę przez setki tysięcy cykli, minimalizując ryzyko zmęczenia materiału.
  Sprężyna jest idealnie dobrana do mechanizmu, tak aby siła wymagana do przełączenia była niska, a powrót do stanu wyjściowego natychmiastowy. Stabilność tego elementu jest kluczowa dla prawidłowego funkcjonowania całego zaworu.

5. Mechanizm sterowania – trzpień

W rozwiązaniu sterowanym trzpieniem, wyeksponowany trzpień pełni funkcję aktywatora:

• Trzpień wykonuje się ze stali nierdzewnej lub hartowanej stali węglowej. Jego konstrukcja jest bardzo kompaktowa i precyzyjna, co umożliwia reakcję na minimalny nacisk operatora.

• Mechanizm zaprojektowano tak, aby naciskanie trzpienia powodowało natychmiastowe przesunięcie suwaka wewnątrz korpusu.

• Po zwolnieniu trzpienia sprężyna automatycznie przywraca suwak do stanu spoczynkowego.
  Ten sposób sterowania jest niezwykle precyzyjny i pozwala na bardzo krótkotrwałe impulsy, co jest szczególnie ważne w aplikacjach wymagających dokładnej kontroli przepływu.

6. Powłoki ochronne

Powłoki ochronne na elementach metalowych zwiększają trwałość zaworu:

• Aluminium anodowane w korpusie zapewnia odporność na zarysowania i utlenianie.

• Powłoki niklowe na mosiądzu lub stalowych elementach chronią przed korozją.

• Cynkowanie na elementach mocujących dodatkowo zabezpiecza konstrukcję. Takie powłoki nie tylko podnoszą wytrzymałość, ale również nadają zaworom estetyczny wygląd, co jest istotne w instalacjach widocznych dla operatorów lub klientów.

7. Obróbka CNC

Precyzyjna obróbka CNC gwarantuje, że wszystkie elementy zaworu są wykonane zgodnie z rygorystycznymi normami:

• Frezowanie i szlifowanie kanałów wewnętrznych zapewnia minimalne tolerancje, co eliminuje ryzyko zacięć suwaka i przecieków.

• Gładkość powierzchni suwaka wpływa na redukcję tarcia i umożliwia szybką reakcję mechanizmu.

• Obróbka CNC umożliwia standaryzację produkcji oraz gwarantuje powtarzalność parametrów – to kluczowe dla niezawodności urządzenia.

8. Wpływ materiałów na efektywność systemu

Wykorzystanie wysokiej jakości materiałów, takich jak aluminium, mosiądz, stal nierdzewna, NBR czy FKM, pozwala zaworowi pracować efektywnie, zmniejszając straty ciśnienia i zużycie sprężonego powietrza. Trwałość i odporność materiałów przekładają się na długotrwałą pracę urządzenia przy minimalnych potrzebach serwisowych. Dzięki temu system pneumatyczny jest bardziej efektywny energetycznie, a koszty eksploatacji spadają.

9. Minimalne i maksymalne parametry pracy

Dokumentacja techniczna CPP PREMA określa szczegółowe wartości parametrów:

• Minimalne ciśnienie pracy: około 1 bar, niezbędne dla pełnej szczelności.

• Optymalny zakres ciśnienia: 2–8 bar, co gwarantuje stabilne działanie mechanizmu.

• Maksymalne ciśnienie: niektóre modele dopuszczają pracę przy ciśnieniu do 10 bar.

• Zakres temperatur: standardowo od -5°C do +50/60°C; przy wyższych temperaturach stosuje się uszczelnienia FKM. Te wartości pomagają projektantom w precyzyjnym doborze zaworu do konkretnych aplikacji, zapewniając jego efektywną pracę w określonych warunkach.

10. Efektywność energetyczna

Precyzyjne wykonanie mechanizmu zaworu, minimalne straty ciśnienia oraz szybki czas reakcji przekładają się na wysoką efektywność energetyczną. Dzięki automatycznemu powrotowi sprężynowemu zawór przełącza się błyskawicznie, co ogranicza niepotrzebne zużycie sprężonego powietrza. Skutkuje to oszczędnościami w kosztach eksploatacyjnych, co jest bardzo istotne w dużych instalacjach przemysłowych, gdzie każdy litr sprężonego powietrza ma duże znaczenie ekonomiczne.

11. Standardy i certyfikaty

Produkty CPP PREMA są zgodne z międzynarodowymi normami jakościowymi. Dokumentacja techniczna zawiera szczegółowe dane o certyfikatach ISO oraz normach EAC, co potwierdza niezawodność i bezpieczeństwo użytkowania zaworów. W przypadku instalacji w środowiskach specjalnych (np. strefy zagrożone wybuchem), konieczne jest uzyskanie dodatkowych certyfikatów, co potwierdza, że urządzenia spełniają wymagania norm bezpieczeństwa.

12. Łatwość integracji z instalacją

Dzięki standardowym rozmiarom gwintów (G1/8) zawory te są łatwe do integracji z istniejącymi systemami pneumatycznymi. Model można montować w wersji przewodowej lub płytowej, co umożliwia dopasowanie do różnych konfiguracji instalacyjnych. Przewodowe zawory są idealne dla elastycznej instalacji w warsztatach, natomiast wersje płytowe zapewniają uporządkowany wygląd instalacji i ułatwiają serwisowanie w dużych liniach produkcyjnych.

13. Minimalne straty ciśnienia

Precyzyjnie wykonane kanały wewnętrzne, idealne spasowanie suwaka i wysokiej jakości oringi zapewniają, że straty ciśnienia są minimalne. To ma kluczowe znaczenie w instalacjach, gdzie każdy ubytek ciśnienia wpływa na wydajność całego systemu pneumatycznego. Minimalizacja strat ciśnienia przekłada się również na mniejsze zużycie sprężonego powietrza i oszczędności energetyczne.

14. Wpływ geometrii konstrukcyjnej

Dokładne wymiary i geometria kanałów wewnętrznych mają kluczowy wpływ na pracę zaworu. Precyzyjne frezowanie zapewnia gładkość ruchu suwaka i minimalizuje opory mechaniczne. Dzięki temu zawór przełącza się bardzo szybko i precyzyjnie, co jest szczególnie istotne przy aplikacjach wymagających częstych cykli pracy. Geometria konstrukcyjna jest starannie dopasowana, aby zapewnić równomierny rozkład siły sprężyny i stabilność urządzenia w długotrwałej eksploatacji.

15. Wpływ zastosowania materiałów na trwałość

Wysokiej jakości materiały użyte do produkcji zaworu wpływają na jego długotrwałą niezawodność. Aluminium, mosiądz oraz stal nierdzewna gwarantują odporność na korozję, a oringi z NBR lub FKM zapewniają szczelność nawet przy długotrwałych cyklach pracy. Sprężyna wykonana ze stali sprężynowej hartowanej jest w stanie wytrzymać setki tysięcy cykli, co gwarantuje, że zawór utrzyma pełną funkcjonalność przez wiele lat użytkowania.

16. Przykładowe dane Cv i przepływy

Dla modelu G1/8 wartość Cv wynosi około 0,3–0,4, co przekłada się na przepływ 300–400 l/min przy Δp równym 1 bar. Dane te pozwalają projektantom odpowiednio dopasować zawór do wymaganego przepływu w danej aplikacji oraz zapewniają odpowiednią szybkość działania siłownika. Szczegółowe wartości przepływu są dostępne w kartach katalogowych CPP PREMA i umożliwiają precyzyjne obliczenia przy projektowaniu systemu pneumatycznego.

17. Zastosowanie danych technicznych w projektowaniu instalacji

Projektanci instalacji pneumatycznych wykorzystują dane techniczne zaworów do optymalnego doboru urządzeń. Znajomość parametrów takich jak Cv, zakres ciśnień, temperatura pracy oraz geometria zaworu umożliwia dobranie zaworu, który nie tylko spełni funkcję przełączania, ale także zapewni oszczędność medium i niezawodność systemu. Współczynniki przepływu, precyzja wykonania oraz odporność na warunki środowiskowe są kluczowe przy tworzeniu kompleksowych układów automatyki pneumatycznej.

Instrukcja montażu zaworów 3/2 monostabilnych sterowanych przyciskiem w wersji sterowanej trzpieniem CPP PREMA została opracowana z myślą o zapewnieniu łatwego i skutecznego wdrożenia urządzenia w instalacji pneumatycznej. Procedura montażu jest podzielona na kilka etapów – od przygotowania instalacji, przez montaż korpusu i podłączenie przewodów, aż po finalne testy działania. Poniżej przedstawiamy szczegółowe kroki, korzystając z krótkich zdań, strony czynnej i słów semantycznie powiązanych.

1. Przygotowanie instalacji

• Wyłącz sprężarkę i upewnij się, że w systemie nie ma ciśnienia.

• Przeczytaj dokumentację producenta, aby potwierdzić, czy wybrany model to wariant NC czy NO.

• Zgromadź narzędzia: klucze, taśmę PTFE, śruby montażowe, panele montażowe (dla wersji płytowej) oraz dokumentację techniczną.

• Zabezpiecz miejsce pracy: Oznacz strefę montażu, aby zapobiec przypadkowemu podłączeniu ciśnienia przez inne osoby.

2. Rozplanowanie i przygotowanie miejsca montażu

• Wybierz miejsce montażu: Upewnij się, że zawór zostanie umieszczony w łatwo dostępnej strefie.

• Sprawdź przestrzeń: Upewnij się, że mechanizm sterujący – trzpień – ma pełny zakres ruchu bez kolidowania z innymi komponentami.

• Zaplanuj układ przewodów: Upewnij się, że przewody do portów P, A i R będą ułożone w sposób uporządkowany i nie będą przeszkadzać w ruchu trzpienia.

3. Montaż wersji przewodowej

• Oczyść gwinty: Sprawdź, czy gwinty w korpusie zaworu są czyste. Użyj sprężonego powietrza, aby usunąć kurz i opiłki.

• Nałóż taśmę PTFE: Owiń zewnętrzne gwinty 2–3 zwojami taśmy, aby zapewnić szczelność. Unikaj nadmiernego nakładania, aby nie powstały zbędne powłoki.

• Wkręć złączki: Delikatnie wkręć złączki w porty P, A i R. Upewnij się, że są równomiernie dokręcone.

• Mocowanie korpusu: Jeśli zawór posiada otwory montażowe, przykręć go do konstrukcji maszyny, tak aby dźwignia sterująca była wolna i nie kolidowała z innymi elementami.

4. Montaż wersji płytowej

• Przygotuj płytę przyłączeniową: Upewnij się, że kanały w płycie są wyfrezowane zgodnie z wymaganiami i że oringi znajdują się na właściwych miejscach.

• Umieść zawór na płycie: Wyrównaj porty zaworu z kanałami płyty, aby przepływ powietrza był prawidłowy.

• Dokładnie dokręć śruby: Montaż wykonaj na krzyż, stopniowo dociągając śruby, aby zapewnić równomierne przyciśnięcie zaworu do płyty.

• Test szczelności: Po zamontowaniu podaj niskie ciśnienie (np. 2 bar) i sprawdź, czy nie ma przecieków wokół połączeń.

5. Podłączenie przewodów do zaworu

• Port P: Podłącz przewód zasilający do portu P. Upewnij się, że przewód jest solidnie zamocowany.

• Port A: Podłącz przewód wyjściowy, który przeprowadzi powietrze do siłownika lub odbiornika.

• Port R: Podłącz przewód odpowietrzający do portu R. Jeśli wymagane jest ograniczenie hałasu, zamontuj tłumik.

• Upewnij się o odpowiedniej długości przewodów, które nie będą przeszkadzać w ruchu mechanizmu sterującego.

6. Montaż mechanizmu sterującego – trzpień

• Sprawdź konstrukcję sterującą: Zidentyfikuj trzpień, który jest elementem aktywującym przełączenie zaworu.

• Montaż trzpienia: Upewnij się, że trzpień jest poprawnie zamocowany w korpusie i wystaje na określoną długość, umożliwiając łatwe naciskanie.

• Test działania: Ręcznie naciśnij trzpień i sprawdź, czy mechanizm przełącza się płynnie. Po zwolnieniu trzpienia sprężyna powinna natychmiast przywrócić zawór do stanu wyjściowego.

7. Uruchomienie i testy działania

• Podaj pełne ciśnienie: Włącz sprężarkę i stopniowo zwiększ ciśnienie do standardowych wartości (np. 6–8 bar).

• Sprawdź stan spoczynkowy: W wersji NO przepływ powinien być domyślnie otwarty, a w NC – domyślnie zamknięty.

• Aktywacja przez trzpień: Naciśnij trzpień i obserwuj, czy zawór przełącza się poprawnie – przepływ powietrza powinien się zmienić zgodnie z logiką zaworu.

• Powrót do stanu wyjściowego: Po zwolnieniu trzpienia, sprężyna powinna natychmiast przywrócić stan spoczynkowy. Powtórz operację kilka razy, aby upewnić się, że mechanizm działa jednolicie.

8. Weryfikacja bezpieczeństwa

• Sprawdź dostęp operatora: Upewnij się, że trzpień jest łatwo dostępny dla operatora i że nie ma elementów, które mogłyby przypadkowo go nacisnąć.

• Oznakowanie: Zamieść etykiety na zaworze, wskazujące jego funkcje oraz czy jest to wersja NC czy NO. To umożliwia szybkie rozpoznanie działania przez użytkownika.

• Bezpieczeństwo przewodów: Upewnij się, że wszystkie przewody są dobrze ułożone i zabezpieczone, aby nie kolidowały z ruchem trzpienia oraz nie narażały się na uszkodzenia.

9. Test integracyjny

• Podłącz siłownik testowy: Sprawdź, czy zawór prawidłowo steruje siłownikiem – po naciśnięciu trzpienia siłownik powinien wykonać oczekiwany ruch, a po zwolnieniu zawór natychmiast powróci do ustawień.

• Powtórz cykle testowe: Wykonaj kilkanaście cykli, obserwując, czy zawór pracuje konsekwentnie, czy nie występują opory ani przecieki.

10. Dokumentacja i raportowanie

• Sporządź dokumentację montażową: Zapisz wszystkie parametry, ustawienia oraz wyniki testów. W raporcie uwzględnij datę, operatora oraz wszelkie uwagi dotyczące instalacji.

• Przekaż instrukcję operatorom: Upewnij się, że każdy użytkownik zna zasady działania zaworu i wie, jak postępować w razie problemów.

11. Instrukcje dotyczące konserwacji

• Regularne przeglądy: Przeprowadzaj okresowe kontrole co 6–12 miesięcy, zwłaszcza w systemach intensywnie użytkowanych.

• Czyszczenie: Regularnie usuwaj kurz, olej i zanieczyszczenia z okolic trzpienia i korpusu.

• Weryfikacja sprężyny i oringów: Sprawdzaj, czy sprężyna powrotna zachowuje swoje właściwości oraz czy oringi nie są zużyte. W razie potrzeby wymień je zgodnie z zaleceniami producenta.

• Test cykliczny: Monitoruj częstotliwość cykli przełączenia oraz sprawdzaj, czy zawór zawsze powraca do stanu wyjściowego.

12. Wskazówki dotyczące montażu w trudnych warunkach

• Instalacja w środowiskach o podwyższonej wilgotności: Upewnij się, że przewody i połączenia są zabezpieczone przed korozją. W takich przypadkach lepiej sprawdzają się modele z mosiądzu lub ze specjalnymi powłokami.

• Montaż w strefach zagrożonych wybuchem (ATEX): Jeśli instalacja jest w strefie Ex, upewnij się, że zawór ma odpowiednie certyfikaty i spełnia normy dotyczące minimalizacji iskier elektrycznych oraz mechanicznych. Skonsultuj się z producentem przed zastosowaniem.

• Montaż na płytach przyłączeniowych: Upewnij się, że płyta jest odpowiednio przygotowana, a kanały są zgodne z wymaganiami technicznymi zaworu. Równomierne dokręcanie śrub zapobiega zniekształceniom i zapewnia szczelność.

13. Zasady ergonomiczne

• Dostępność: Zainstaluj zawór tam, gdzie operator ma łatwy dostęp do trzpienia. Unikaj miejsc, gdzie ruch maszyn lub przewody mogą przypadkowo uruchomić mechanizm.

• Oznakowanie: Użyj graficznych oznaczeń i kolorowych etykiet, aby ułatwić identyfikację zaworu oraz jego trybu pracy (NC lub NO). Jasne oznaczenia pomagają operatorom szybko zrozumieć funkcję zaworu.

• Bezpieczeństwo: Upewnij się, że zawór jest zamocowany stabilnie i nie występują luzujące się elementy. Dzięki temu zminimalizujesz ryzyko przypadkowego uruchomienia przez przypadkowy kontakt.

14. Finalna kontrola montażu

Po zakończeniu wszystkich etapów montażu wykonaj ostateczną kontrolę:

• Sprawdź, czy wszystkie przewody są prawidłowo podłączone.

• Zweryfikuj, czy przycisk (trzpień) reaguje zgodnie z zaleceniami.

• Upewnij się, że instalacja nie wykazuje przecieków, ani nie generuje nadmiernych hałasów.

• Sporządź raport z testów, dokumentujący efektywność działania zaworu.

Poniższa sekcja FAQ rozwiewa najczęstsze wątpliwości dotyczące zaworów 3/2 monostabilnych sterowanych trzpieniem marki CPP PREMA. Odpowiedzi są zwięzłe, napisane w krótkich zdaniach i stronie czynnej, co ułatwia szybkie zrozumienie mechanizmu, parametrów eksploatacyjnych oraz procedur konserwacyjnych.

1. Czym różni się zawór monostabilny od bistabilnego?

W zaworach monostabilnych sprężyna powrotna automatycznie przywraca suwak do stanu wyjściowego po aktywacji. W zaworach bistabilnych suwak pozostaje w nowej pozycji, dopóki operator sam go nie przełączy. Manualne sterowanie trzpieniem w modelu monostabilnym pozwala na szybką interwencję, po czym zawór natychmiast wraca do stanu domyślnego.

2. Co oznacza skrót NC/NO?

• NC (normalnie zamknięty) oznacza, że w stanie spoczynkowym zawór nie dopuszcza przepływu powietrza.

• NO (normalnie otwarty) oznacza, że przepływ powietrza jest domyślnie aktywny i zmienia się tylko po aktywacji przy użyciu trzpienia.
  Wybór odpowiedniej konfiguracji zależy od potrzeb instalacji.

3. Jak działa mechanizm sterowania trzpieniem?

Trzpień, będący częścią mechanizmu sterującego, reaguje na manualny nacisk. Gdy operator naciska trzpień, suwak wewnątrz zaworu przesuwa się, co zmienia konfigurację przepływu powietrza. Po zwolnieniu trzpienia, sprężyna automatycznie przywraca zawór do stanu spoczynkowego. To gwarantuje szybkie przełączenie i natychmiastowe odcięcie lub przywrócenie zasilania.

4. Czy zawór wymaga zasilania elektrycznego?

Nie. Manualny mechanizm sterowania trzpieniem działa wyłącznie mechanicznie, bez potrzeby podłączenia do zasilania elektrycznego. To zmniejsza ryzyko awarii oraz możliwość powstawania iskr elektrycznych w środowiskach zagrożonych.

5. Jaka jest typowa siła potrzebna do przełączenia zaworu?

Siła wymagana do aktywacji zależy od rozmiaru modelu i charakterystyki sprężyny powrotnej. Dla modeli G1/8 siła ta wynosi zazwyczaj około 5–10 niutonów. Precyzyjnie dobrana konstrukcja dźwigni (lub trzpienia) zapewnia, że operator może łatwo przełączać zawór bez nadmiernego wysiłku.

6. Jakie są główne zalety stosowania zaworów sterowanych trzpieniem?

Główne zalety obejmują:

• Automatyczny powrót suwaka do stanu spoczynkowego,

• Brak konieczności użycia zasilania elektrycznego,

• Szybka i precyzyjna kontrola przepływu powietrza,

• Łatwą integrację z systemami przewodowymi i płytowymi,

• Wysoką odporność na warunki środowiskowe i drgania,

• Prosty, intuicyjny mechanizm sterowania, który minimalizuje błędy operatora.

7. Czy zawór nadaje się do instalacji w strefach zagrożonych wybuchem (ATEX)?

Manualne zawory sterowane trzpieniem, ze względu na brak elementów elektrycznych, zmniejszają ryzyko iskrzenia. Jednak przed instalacją w takich strefach należy potwierdzić zgodność materiałów i mechanizmu z wymaganiami certyfikacyjnymi ATEX. Skonsultuj dokumentację producenta, by upewnić się, że zawór spełnia normy bezpieczeństwa.

8. Jakie są możliwości montażu zaworu?

Zawór można montować w wersji przewodowej, gdzie korzysta z gwintów standardowych (G1/8), lub w wersji płytowej, gdzie zawór jest zamocowany do płyty przyłączeniowej. W obu przypadkach instalacja jest łatwa i nie wymaga skomplikowanych narzędzi. Wybór metody montażu zależy od konfiguracji systemu pneumatycznego oraz miejsca, gdzie zawór ma zostać użyty.

9. Jakie są typowe wartości przepływu (Cv) dla tego modelu?

Dla zaworu z gwintem G1/8 wartość Cv wynosi zazwyczaj około 0,3–0,4, co przekłada się na przepływ rzędu 300–400 litrów na minutę przy różnicy ciśnień 1 bar. Dane te są kluczowe przy projektowaniu instalacji i dopasowaniu zaworu do wymaganego napięcia przepływu.

10. Czy zawór jest odporny na intensywne cykle pracy?

Tak, mechanizm zaworu został zaprojektowany do pracy przez setki tysięcy cykli, dzięki precyzyjnej obróbce CNC, wysokiej jakości sprężynie powrotnej oraz trwałym uszczelnieniom. Regularna konserwacja, obejmująca kontrolę stanu oringów i sprężyny, zapewnia długotrwałą niezawodność urządzenia, nawet przy intensywnym użytkowaniu.

11. Czy można samodzielnie serwisować zawór?

W większości przypadków można wykonywać podstawowe czynności konserwacyjne samodzielnie, takie jak czyszczenie zaworu, sprawdzanie stanu oringów czy wymiana taśmy PTFE na gwintach. W przypadku poważniejszych usterek, takich jak uszkodzenie sprężyny czy trzpienia, zaleca się kontakt z serwisem CPP PREMA. Zawsze warto zapoznać się z dokumentacją serwisową, aby postępować zgodnie z zaleceniami producenta.

12. Czy zawór sterowany trzpieniem wpływa na oszczędność medium?

Tak. Dzięki precyzyjnemu sterowaniu zawór pozwala na krótkotrwałe impulsy przepływu powietrza. Operator naciska trzpień tylko na czas potrzeby, a automatyczny powrót sprężynowy minimalizuje czas, w którym przepływ jest aktywny. To przekłada się na mniejsze zużycie sprężonego powietrza oraz oszczędności energetyczne.

13. Jakie są różnice między zaworami sterowanymi trzpieniem a innymi manualnymi metodami (np. dźwignią czy przyciskiem)?

Sterowanie trzpieniem opiera się na krótkotrwałym pchnięciu wystającego elementu, który aktywuje mechanizm przełączający. W porównaniu do dźwigni, trzpień jest zazwyczaj bardziej kompaktowy i może być stosowany w aplikacjach, gdzie przestrzeń jest ograniczona. Ponadto, sterowanie przyciskiem może być bardziej intuicyjne w niektórych aplikacjach, jednak zawory sterowane trzpieniem charakteryzują się bardzo szybkim powrotem do stanu wyjściowego dzięki precyzyjnej sprężynie.

14. Czy zawory te są kompatybilne z innymi systemami pneumatycznymi?

Tak. Zawory sterowane trzpieniem są standardowo zaprojektowane, aby łatwo integrować się z instalacjami o standardowych portach (G1/8). Dzięki swojej konstrukcji i precyzyjnym parametrom, zawory te są kompatybilne z wieloma systemami pneumatycznymi – zarówno w instalacjach przewodowych, jak i płytowych.

15. Jakie środki ostrożności należy zachować podczas montażu zaworu?

Przed montażem zaworu należy upewnić się, że:

• System pneumatyczny jest odcięty od sprężonego powietrza (ciśnienie równe 0 bar).

• Wszystkie narzędzia oraz elementy montażowe są czyste i odpowiednio przeszkolone.

• Montaż odbywa się w bezpiecznej, wyznaczonej strefie pracy.

• Operator posiada pełną instrukcję montażu, aby nie popełnić błędu przy zakręcaniu gwintów lub łączeniu przewodów.

16. Jakie są procedury awaryjne w przypadku awarii zaworu?

Jeżeli zawór nie reaguje na sterowanie lub nie wraca do stanu spoczynkowego:

• Natychmiast wyłącz instalację sprężonego powietrza.

• Sprawdź, czy trzpień nie jest zablokowany przez zanieczyszczenia.

• Skontroluj stan sprężyny powrotnej oraz oringów.

• Jeżeli problem nadal występuje, postępuj zgodnie z procedurą serwisową zawartą w dokumentacji CPP PREMA lub skontaktuj się z serwisem.

17. Czy zawór może pracować w warunkach ekstremalnych (wysoka temperatura, wilgoć, zapylenie)?

Zawory sterowane trzpieniem CPP PREMA są projektowane do pracy w standardowych warunkach przemysłowych, ale mogą pracować przy wyższych temperaturach, o ile użyte zostaną uszczelnienia FKM. Odporność na wilgoć i zapylenie zależy od zastosowanej filtracji sprężonego powietrza oraz regularnej konserwacji. W środowiskach o podwyższonej wilgotności warto stosować dodatkowe zabezpieczenia, takie jak osłony lub specjalne powłoki antykorozyjne, aby zapewnić stabilność i trwałość urządzenia.
