Zawory 3/2 monostabilne

CPP PREMA to renomowany producent elektrozaworów i zaworów pneumatycznych rozdzielających. W ofercie marki znajdziesz zawory 3/2 monostabilne, które steruje się ręcznie lub mechanicznie. Przewodnik dotyczy urządzeń, które występują w pięciu wariantach sterowania:

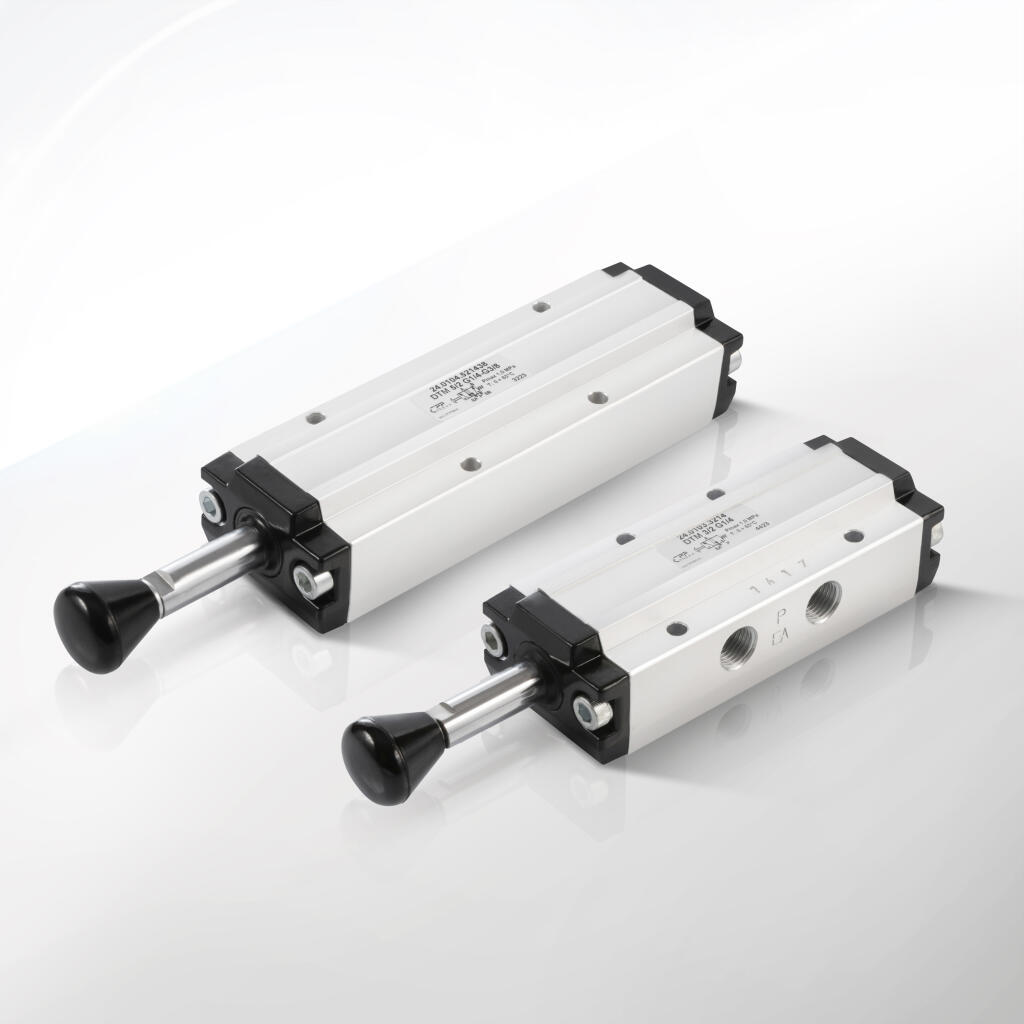

• Sterowane cięgłem,

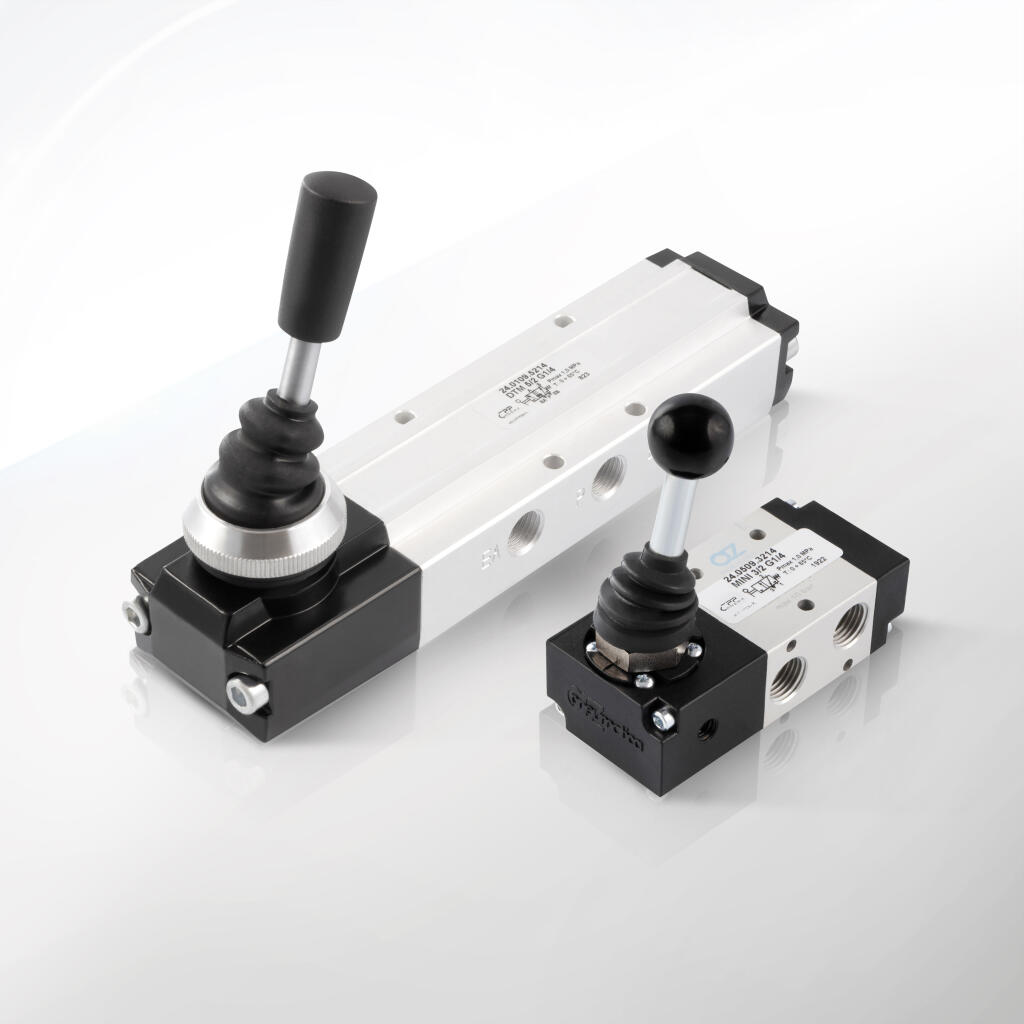

• Sterowane dźwignią,

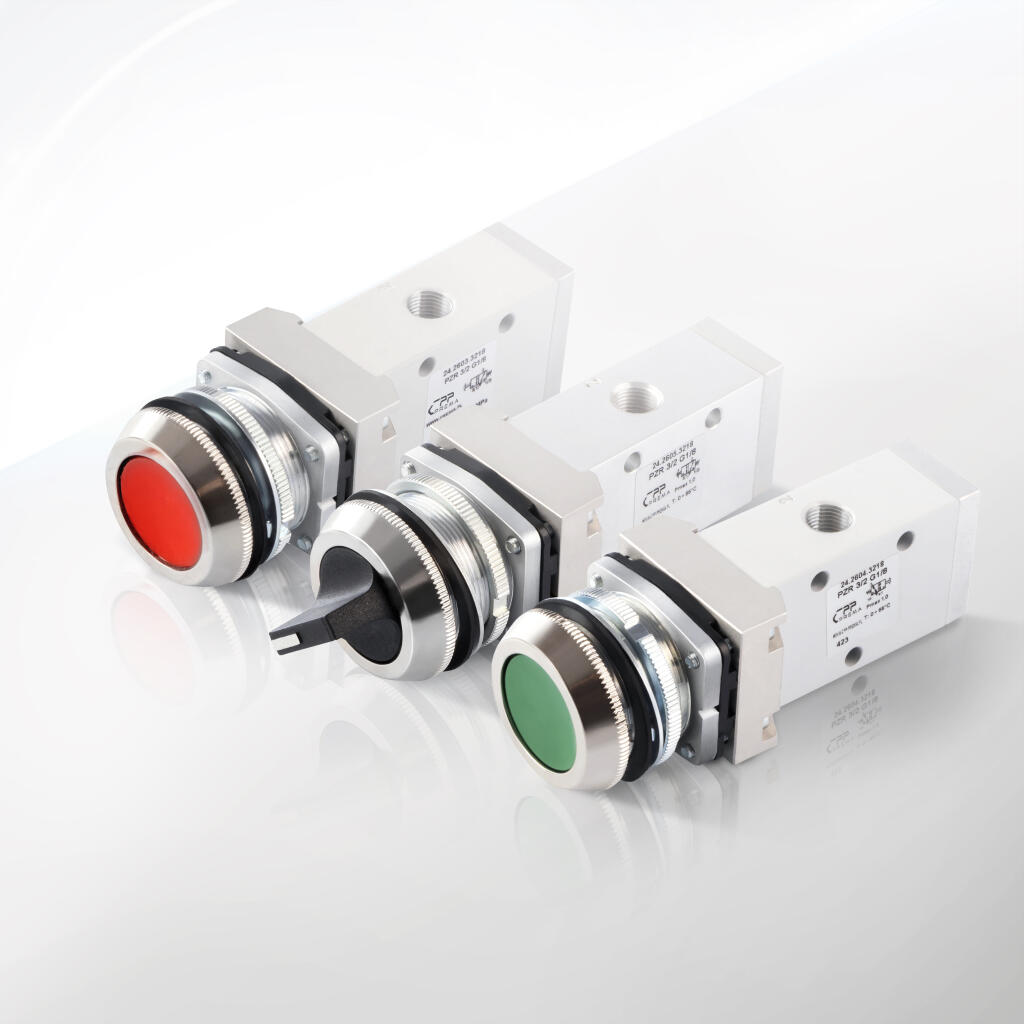

• Sterowane przyciskiem,

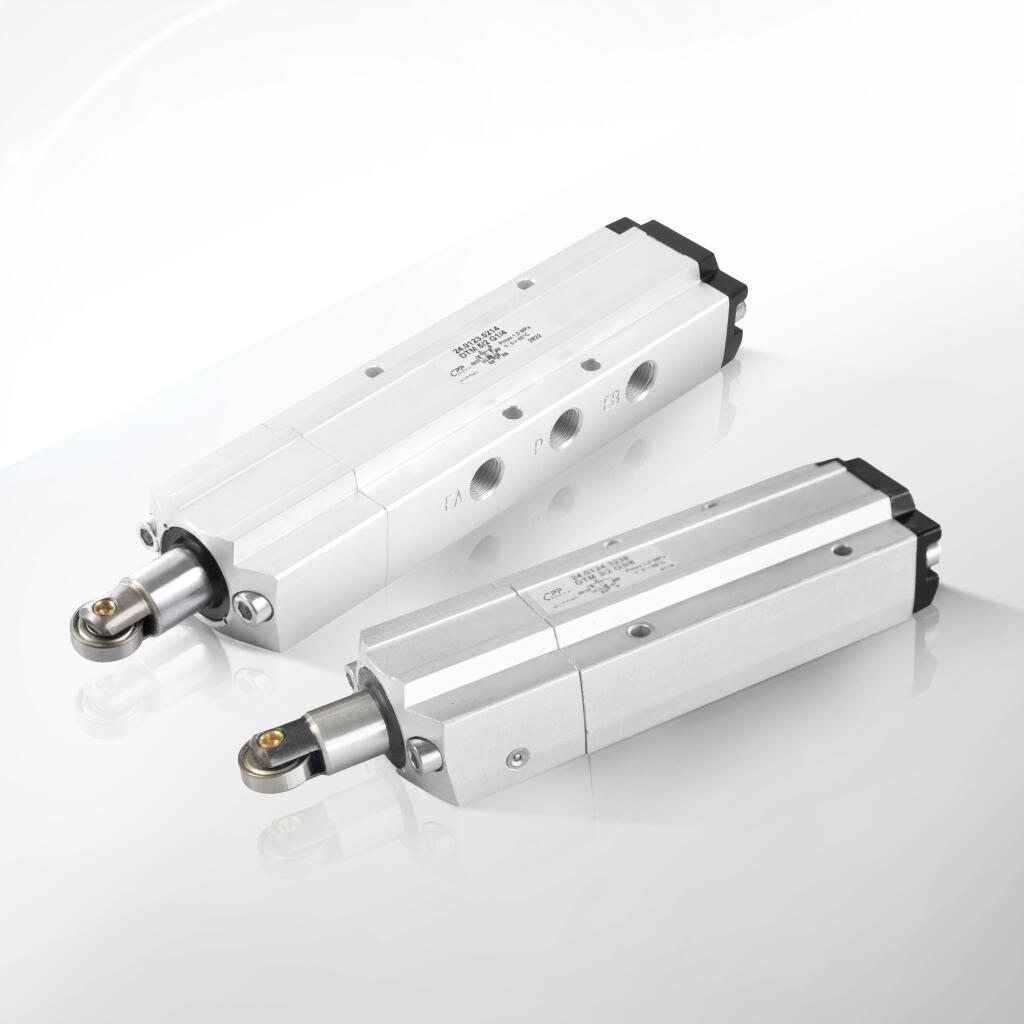

• Sterowane rolką,

• Sterowane trzpieniem.

Produkt obejmuje całą rodzinę zaworów, które podzielone są na modele przeznaczone do instalacji zasilanych przewodowo lub płytowo. Zawory monostabilne charakteryzują się tym, że posiadają mechanizm sprężynowy, który automatycznie przywraca zawór do stanu wyjściowego po ręcznej interwencji. Dzięki temu rozwiązaniu układ pneumatyczny pozostaje bezpieczny i stabilny, nawet jeśli operator przestaje aktywnie sterować zaworem.

W trybie „monostabilnym” zawór pracuje w dwóch stanach – jeden z nich jest stanem domyślnym (spoczynkowym), a drugi jest osiągany jedynie na czas manualnego przełączenia. Ręczne sterowanie zapewnia precyzyjną kontrolę przepływu sprężonego powietrza, co jest kluczowe w wielu aplikacjach produkcyjnych, serwisowych i testowych. To rozwiązanie jest szczególnie odpowiednie tam, gdzie wymagane są krótkie impulsy sterujące, a jednocześnie bezpieczeństwo operacji ma najwyższe znaczenie.

Produkty CPP PREMA w tej kategorii charakteryzują się wysoką trwałością i niezawodnością. Do ich konstrukcji wykorzystuje się tylko najwyższej jakości materiały, a technologia obróbki CNC umożliwia precyzyjne wyfrezowanie kanałów wewnętrznych. Dzięki temu zawór pracuje płynnie i bez zacięć, a elementy uszczelniające zapewniają minimalne straty ciśnienia. Sterowanie może odbywać się przy pomocy wielu metod, co pozwala na dopasowanie rozwiązania do specyfiki danej aplikacji oraz środowiska pracy.

Warto zauważyć, że zawory sterowane cięgłem oraz dźwignią są często wykorzystywane w instalacjach, gdzie wymagana jest dodatkowa kontrola operatora. Z kolei zawory sterowane przyciskiem – idealne tam, gdzie potrzebny jest szybki impuls bez konieczności ciągłego przytrzymywania – znajdują zastosowanie w systemach, gdzie każdy ułamek sekundy ma znaczenie. Sterowanie rolką oraz trzpieniem umożliwiają jeszcze bardziej kompaktowe i precyzyjne rozwiązania, co zwiększa elastyczność aplikacji.

Każdy model zaworu posiada standardowe porty (P, A, R). Port P to miejsce, gdzie podawane jest sprężone powietrze, port A – do którego trafia powietrze kierowane do siłownika lub innego urządzenia odbiorczego, a port R służy do odpowietrzania. W wersjach NO (normalnie otwarty) przepływ powietrza jest domyślnie aktywny, natomiast w wariancie NC (normalnie zamknięty) domyślnie zawór nie przepuszcza medium. Operator, używając wybranego typu sterowania, zmienia konfigurację przepływu, co umożliwia precyzyjne sterowanie procesami.

Zawory 3/2 monostabilne CPP PREMA znajdują swoje zastosowanie w szerokim spektrum instalacji pneumatycznych. Ich manualne sterowanie, niezawodność i precyzyjne impulsowe działanie sprawiają, że są one idealnym rozwiązaniem w wielu branżach oraz na różnych stanowiskach pracy.

1. Warsztaty i linie testowe

W małych warsztatach oraz laboratoriach, gdzie testuje się siłowniki i układy pneumatyczne, zawory te pozwalają na szybkie przełączanie przepływu. Operator naciska przycisk lub aktywuje element sterujący (cięgna, dźwignia, rolka lub trzpień) tylko na czas testu, a automatyczny mechanizm powrotu sprężynowego zapewnia, że system natychmiast wraca do stanu wyjściowego. Taka funkcjonalność umożliwia przeprowadzanie krótkotrwałych impulsów, co jest niezbędne przy pracy testowej, kalibracji oraz diagnostyce układów.

2. Linie produkcyjne i montażowe

W dużych zakładach produkcyjnych zawory te pełnią rolę manualnych przełączników w systemach, gdzie sterowanie procesami pneumatycznymi odbywa się zarówno automatycznie, jak i ręcznie. Operatorzy korzystają z nich do awaryjnego włączania lub wyłączania dopływu powietrza. Sterowanie ręczne pozwala na natychmiastową interwencję w sytuacjach awaryjnych, co jest istotne w liniach montażowych, gdzie każdy błąd może prowadzić do przestoju. Zawory te umożliwiają synchronizację cykli pracy siłowników oraz precyzyjną kontrolę momentu przekazania medium, co wpływa na zwiększenie efektywności produkcji.

3. Systemy awaryjne i bezpieczeństwa

W systemach awaryjnych, gdzie bezpieczeństwo instalacji jest kluczowe, zawory monostabilne działają jako manualne elementy wyłączające. W konfiguracji NC zawór nie przepuszcza powietrza, chyba że operator ręcznie aktywuje urządzenie. W razie awarii systemu automatycznego operator może natychmiast interweniować, naciskając przycisk lub aktywując trzpień, co powoduje natychmiastowe przełączenie zaworu i odcięcie zasilania. Taki mechanizm daje dodatkową pewność, że w sytuacjach krytycznych cała instalacja szybko przełącza się na tryb bezpieczny.

4. Branża spożywcza i farmaceutyczna

W sektorach, gdzie wymagana jest wysoka higiena i precyzja operacji, zawory te są stosowane do kontrolowania przepływu powietrza w urządzeniach dozujących oraz odpowietrzających. Dzięki ręcznemu sterowaniu operator może precyzyjnie wprowadzić impuls powietrza, co umożliwia dokładne dozowanie czy przesyłanie medium do kolejnych etapów produkcji. Precyzyjna kontrola przepływu chroni proces przed przypadkowym uruchomieniem, co jest szczególnie ważne w liniach produkcyjnych, gdzie dokładność i bezpieczeństwo mają kluczowe znaczenie.

5. Systemy mobilne i urządzenia transportowe

W mobilnych instalacjach pneumatycznych, takich jak wózki AGV i urządzenia transportowe, zawory te umożliwiają ręczne sterowanie przepływem sprężonego powietrza bez konieczności instalowania skomplikowanych systemów elektrycznych. Mechanizm sterowania ręcznego (np. przycisk lub trzpień) pozwala operatorowi na szybką interwencję w razie potrzeby, co jest niezwykle ważne w dynamicznych warunkach pracy na terenie. Dzięki odporności na drgania i intensywne cykle pracy, zawory te cieszą się dużym uznaniem w sektorze mobilnych urządzeń.

6. Systemy serwisowe i diagnostyczne

W instalacjach serwisowych zawory te służą do testowania oraz diagnostyki systemów pneumatycznych. Operatorzy wykorzystują manualne przełączanie do sprawdzania szczelności instalacji, monitorowania przepływu powietrza oraz identyfikowania ewentualnych nieszczelności. Prostota obsługi i szybka reakcja mechanizmu umożliwiają przeprowadzenie szybkich testów, co skraca czas przestoju w eksploatacji i ułatwia serwis.

7. Edukacja i demonstracje

W placówkach edukacyjnych zawory 3/2 monostabilne stanowią doskonałe narzędzie do nauki zasad pneumatyki. Studenci mają możliwość obserwacji, jak manualne sterowanie wpływa na przepływ sprężonego powietrza, co ułatwia zrozumienie mechanizmów sterowania. Demonstracje pracy zaworu pokazują, jak precyzyjnie i szybko urządzenie przełącza się z jednego stanu do drugiego, a także jak automatyczny powrót sprężynowy zapewnia bezpieczeństwo i niezawodność systemu.

8. Systemy przedmuchiwania i czyszczenia

Na liniach produkcyjnych, gdzie wymagane jest przedmuchiwanie elementów lub odpowietrzanie systemu, zawory te umożliwiają precyzyjne kontrolowanie impulsów sprężonego powietrza. Operator, naciskając przycisk lub aktywując trzpień/rolkę, chwilowo otwiera zawór, umożliwiając krótkotrwały przepływ. Po zakończeniu operacji zawór automatycznie wraca do stanu wyjściowego, co ogranicza zużycie medium i chroni przed przypadkowym przedłużonym działaniem systemu.

9. Zastosowanie w recyklingu i przetwarzaniu

W instalacjach recyklingowych, gdzie dokładne sterowanie przepływem medium jest kluczowe, zawory te pozwalają na precyzyjne odpowietrzanie lub dozowanie sprężonego powietrza. Operator ręcznie kontroluje impuls powietrza, co umożliwia optymalne funkcjonowanie całego systemu – ważne przy recyklingu odpadów czy przetwarzaniu tworzyw, gdzie każdy impuls może znacząco wpłynąć na efektywność operacji.

10. Aplikacje w automatyce hybrydowej

Pomimo rosnącej automatyzacji, manualne zawory pozostają nieocenione w systemach hybrydowych, gdzie priorytetem jest możliwość awaryjnego przełączenia. Operator może ręcznie interweniować w przypadku awarii głównego systemu sterowania, co pozwala na szybką diagnozę i kontrolę nad procesem. Manualne przełączanie zapewnia redundantność systemu i zwiększa bezpieczeństwo operacyjne.

11. Optymalizacja energetyczna

Dzięki precyzyjnemu sterowaniu ręcznemu, zawory te minimalizują czas aktywacji przepływu powietrza. Operator naciska przycisk tylko przez krótki czas, co automatycznie ogranicza zużycie sprężonego powietrza. Efektywność energetyczna przekłada się na mniejsze koszty eksploatacji całej instalacji pneumatycznej. W systemach, gdzie zużycie medium ma duże znaczenie, ręczne sterowanie pozwala na precyzyjne i kontrolowane działanie, co wpływa na oszczędność zasobów.

12. Systemy manualne w produkcji

W wielu zakładach produkcyjnych stosuje się manualne zawory jako część systemów sterowania. Operatorzy, dzięki przełączaniu zaworu za pomocą przycisku lub innego interfejsu, mogą szybko reagować na zmiany w produkcji, co zwiększa elastyczność oraz wydajność procesu. Manualne sterowanie jest łatwe w obsłudze i pozwala na natychmiastowe wprowadzenie interwencji, co jest szczególnie ważne w systemach wymagających szybkiego wyłączenia czy włączenia urządzenia.

13. Zastosowanie w systemach transportowych

W mobilnych urządzeniach transportowych zawory sterowane przyciskiem umożliwiają szybkie ręczne sterowanie przepływem sprężonego powietrza. Systemy takie wymagają odporności na wibracje oraz stabilności działania, co zapewniają solidne materiały oraz precyzyjny mechanizm sterowania. Operator, korzystając z interfejsu manualnego, może w razie potrzeby zainicjować akcję awaryjną lub zmienić konfigurację przepływu, co czyni to rozwiązanie idealnym w aplikacjach mobilnych.

14. Aplikacje w automatyce dociskowej

Na liniach produkcyjnych, gdzie konieczne jest precyzyjne sterowanie dociskiem, zawory manualne umożliwiają krótkotrwałe przełączenie, co wpłynie na pracę siłownika dociskowego. Operator, wciskając przycisk lub aktywując trzpień, umożliwia przepływ powietrza tylko na czas potrzebny do wykonania zadania. Po zwolnieniu urządzenia, sprężyna przywraca stan wyjściowy, co minimalizuje ryzyko nadmiernego docisku i uszkodzenia delikatnych produktów.

15. Integracja z systemami serwisowymi

W instalacjach serwisowych zawory ręczne często pełnią funkcję testową. Operatorzy wykorzystują manualne przełączanie do sprawdzania szczelności oraz poprawności działania wszystkich segmentów instalacji. Prosta konstrukcja i łatwość demontażu pozwalają na szybką diagnostykę oraz ewentualną wymianę uszczelek lub sprężyny, co skraca czas przestoju i obniża koszty serwisowe.

16. Szkolenia i demonstracje

W placówkach edukacyjnych zawory te służą jako doskonałe narzędzie do nauki zasad pneumatyki. Studenci mogą bezpośrednio obserwować, jak manualna interwencja przycisku lub przycisku sterującego rolką zmienia stan przepływu. Demostracja automatycznego powrotu sprężynowego oraz różnic między konfiguracjami NC a NO pomagają zrozumieć praktyczne aspekty działania układów pneumatycznych. Praktyczne zastosowanie zaworu w laboratoriach pozwala na lepszą naukę i zrozumienie procesów sterowania manualnego.

17. Zalety ekonomiczne

Manualne zawory sterowane przyciskiem to rozwiązanie korzystne ekonomicznie. Ze względu na brak zapotrzebowania na zasilanie elektryczne, instalacja jest prostsza i tańsza. System sterowania manualnego ogranicza zużycie sprężonego powietrza, co przekłada się na niższe koszty eksploatacyjne. W instalacjach, gdzie budżet jest ograniczony, stosowanie takich zaworów pozwala na osiągnięcie wysokiej efektywności przy niewielkich nakładach finansowych.

Dane techniczne zaworów 3/2 monostabilnych sterowanych przyciskiem w wersji sterowanej trzpieniem stanowią klucz do właściwego doboru urządzenia do instalacji pneumatycznych. Poniższa sekcja zawiera kompleksowy opis parametrów technicznych, które decydują o wydajności, niezawodności i zastosowaniu zaworów CPP PREMA.

1. Układ zaworu 3/2

Każdy zawór w tej kategorii posiada trzy porty:

• P (zasilanie) – gdzie podawane jest sprężone powietrze,

• A (odbiornik) – do którego trafia powietrze do napędzania siłownika lub innego urządzenia,

• R (odpowietrzenie) – umożliwia odprowadzenie powietrza.
  W mechanizmie monostabilnym sprężyna powrotna powoduje automatyczny powrót suwaka do stanu wyjściowego po zwolnieniu sterowania.

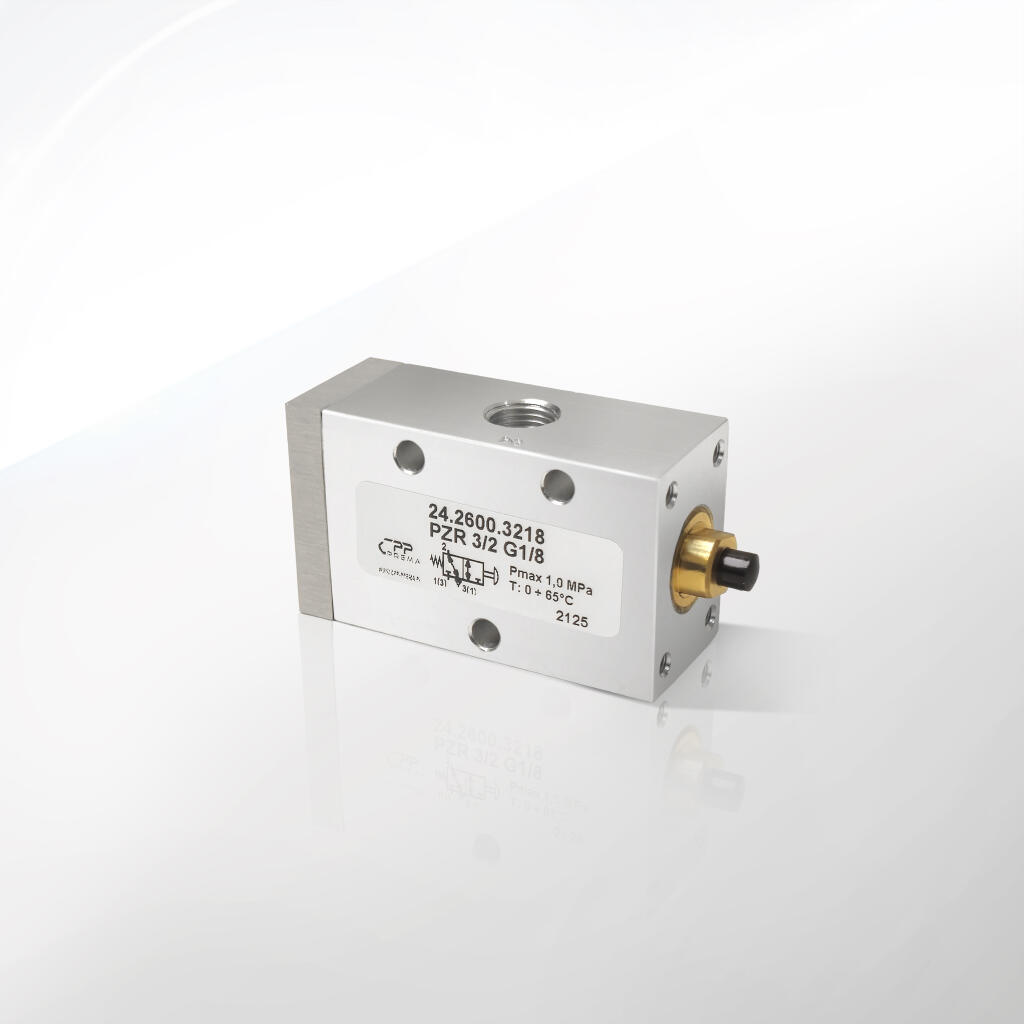

2. Mechanizm sterowania trzpieniem

Sterowanie odbywa się poprzez naciskanie trzpienia, które przesuwa suwak zaworu.

• Trzpień wykonany jest z wysokiej jakości stali, co gwarantuje odporność na zniekształcenia i zużycie.

• Mechanizm umożliwia bardzo precyzyjne przesunięcie suwaka, co gwarantuje natychmiastowe przełączenie stanu przepływu.

• Po zwolnieniu trzpienia sprężyna powraca automatycznie do pierwotnej pozycji, zapewniając, że zawór pracuje zgodnie z zasadą monostabilności.

3. Rozmiar gwintu

Model G1/8 jest wykorzystywany w aplikacjach o niewielkim przepływie powietrza.

• Gwint G1/8 umożliwia przepływ 300–400 l/min przy Cv około 0,3–0,4 i różnicy ciśnień 1 bar.

• Parametry te są kluczowe dla instalacji o małych siłownikach, gdzie precyzyjne sterowanie jest niezbędne.

4. Zakres ciśnienia roboczego

Standardowy zakres pracy zaworów wynosi:

• Minimalnie około 1 bar (dla pełnej szczelności oringów),

• Optymalnie między 2 a 8 bar.
  Niektóre modele mogą pracować przy ciśnieniu do 10 bar, co umożliwia ich zastosowanie w bardziej wymagających systemach.

5. Zakres temperatur

W większości instalacji zawory te pracują w temperaturach od -5°C do +50/60°C.

• Jeśli urządzenie ma być stosowane w wyższych temperaturach, należy wybrać wersję z uszczelnieniami FKM (Viton), które wytrzymują temperatury do +120°C.

• Stabilność uszczelek jest kluczowa dla niezawodności całego mechanizmu.

6. Wartość przepływu (Cv)

Współczynnik przepływu Cv dla modeli G1/8 wynosi około 0,3–0,4.

• Dane Cv określają ilość powietrza przepływającego przez zawór przy określonym spadku ciśnienia.

• Parametr Cv jest niezbędny przy projektowaniu instalacji, aby zapewnić wystarczający przepływ powietrza do siłownika.

7. Minimalna siła przełączania

Siła niezbędna do aktywacji mechanizmu zależy od charakterystyki sprężyny i konstrukcji trzpienia.

• Dla mniejszych modeli (G1/8) siła ta wynosi zazwyczaj 5–10 niutonów.

• Precyzyjne dobranie siły umożliwia ergonomiczną obsługę oraz zmniejsza ryzyko zmęczenia operatora.

8. Precyzyjna obróbka CNC

Obróbka CNC zapewnia, że wszystkie kanały wewnętrzne, rowki na oringi oraz powierzchnie kontaktowe suwaka są wykonane z minimalnymi tolerancjami.

• To gwarantuje płynny ruch suwaka, minimalizując tarcie i opory.

• Precyzyjna obróbka wpływa na długotrwałą niezawodność zaworu oraz minimalne straty ciśnienia.

9. Odporność na warunki przemysłowe

Materiały użyte do produkcji zaworu (aluminium anodowane, stal nierdzewna, mosiądz) są odporne na korozję, ścieranie i zmienne warunki atmosferyczne.

• Uszczelnienia z NBR są idealne dla standardowych warunków przemysłowych, zaś FKM sprawdza się w środowiskach o wysokiej temperaturze lub agresywnych czynnikach chemicznych.

• Wysoka jakość materiałów i powłok (anodowanie, niklowanie) przekłada się na stabilność działania i długą żywotność urządzenia.

10. Metody montażu – przewodowe i płytowe

Dane techniczne uwzględniają zarówno wersje montażu przewodowego, jak i płytowego.

• W wersji przewodowej zawór posiada standardowe gwinty (G1/8), co ułatwia podłączenie węży.

• W wersji płytowej zawór montuje się na specjalnej płycie przyłączeniowej, która posiada zintegrowane kanały dla portów. Wybór metody montażu zależy od konfiguracji całego systemu pneumatycznego i dostępnej przestrzeni instalacyjnej.

11. Optymalizacja zużycia sprężonego powietrza

Precyzyjne uszczelnienia, minimalne straty ciśnienia i szybki czas reakcji mechanizmu przełączającego wpływają na efektywność zużycia sprężonego powietrza.

• Minimalizacja strat ciśnienia pozwala na mniejsze zużycie medium, co przekłada się na oszczędności energetyczne.

• Efektywność operacyjna urządzenia jest kluczowym parametrem przy projektowaniu instalacji, w których każdy litr sprężonego powietrza ma znaczenie.

12. Parametry wpływające na żywotność urządzenia

Długotrwałość zaworu zależy od jakości sprężyny powrotnej, odporności materiałów konstrukcyjnych i precyzji wykonania.

• Sprężyna wykonana ze stali sprężynowej hartowanej gwarantuje niezawodność przez setki tysięcy cykli.

• Uszczelnienia z NBR oraz ewentualnie FKM zapewniają stałą szczelność, co redukuje ryzyko przedmuchów.

• Precyzyjne dopasowanie suwaka i obróbka CNC przekładają się na minimalne zużycie elementów i długotrwałą pracę urządzenia.

13. Certyfikaty i normy

Produkty CPP PREMA spełniają międzynarodowe normy jakości (ISO, EAC) oraz posiadają certyfikaty potwierdzające ich odporność i niezawodność.

• Szczegółowe specyfikacje zaworu są dostępne w dokumentacji technicznej.

• Przestrzeganie norm gwarantuje, że zawór będzie pracował bezawaryjnie w określonym zakresie ciśnień, temperatur i przepływów.

14. Wpływ geometrii konstrukcyjnej

Geometria kanałów przepływu, rowków na oringi oraz kształt suwaka wpływają na efektywność przełączania i minimalizację tarcia.

• Precyzyjne wyprofilowanie elementów odbywa się przy użyciu technologii CNC, co gwarantuje idealne dopasowanie.

• Gładkość powierzchni wewnętrznych przekłada się na szybki, równomierny ruch suwaka i minimalne straty ciśnienia.

15. Efektywność energetyczna

Efektywność energetyczna zaworu wynika z minimalnych strat ciśnienia, szybkiego czasu przełączania i niskiego zużycia medium.

• Każdy element zaworu został zoptymalizowany pod względem minimalizacji oporów mechanicznych.

• Dzięki temu instalacje pneumatyczne pracują z mniejszym zużyciem energii, co przekłada się na niższe koszty eksploatacyjne.

16. Integracja zaworu z innymi systemami

Dane techniczne umożliwiają łatwą integrację zaworu CPP PREMA z istniejącymi systemami pneumatycznymi.

• Standaryzowane porty (G1/8) są kompatybilne z szeroką gamą siłowników i przewodów.

• Możliwość montażu w wersji przewodowej lub płytowej daje projektantom elastyczność w doborze odpowiedniego rozwiązania.

• System sterowania manualnego doskonale współpracuje również z systemami automatyki, umożliwiając awaryjne przełączenia.

17. Wpływ parametrów technicznych na koszty eksploatacji

Dokładne dane techniczne umożliwiają optymalizację zużycia medium oraz zmniejszenie kosztów operacyjnych całego systemu pneumatycznego.

• Minimalne straty ciśnienia i szybki powrót sprężynowy przekładają się na oszczędność sprężonego powietrza.

• Niższe koszty eksploatacji są szczególnie ważne w dużych instalacjach, gdzie każdy ubytek ciśnienia ma istotne znaczenie ekonomiczne.

Materiały konstrukcyjne używane do produkcji zaworów 3/2 monostabilnych sterowanych trzpieniem marki CPP PREMA są kluczowe dla ich trwałości, precyzji działania i odporności na warunki przemysłowe. W tej sekcji przedstawiamy szczegółowy opis surowców, technologii obróbki oraz elementów konstrukcyjnych, które wpływają na niezawodność urządzenia.

1. Korpus zaworu

Korpus jest główną częścią zaworu, w której osadzane są wszystkie elementy wewnętrzne:

• Aluminium anodowane:

  • Lekki materiał, który zapewnia dobrą odporność na korozję.

  • Proces anodowania tworzy twardą, ochronną powłokę.

  • Obróbka CNC gwarantuje dokładnie wyfrezowane kanały, co wpływa na precyzyjne przełączanie przepływu powietrza.

• Mosiądz:

  • Stosowany, gdy wymagana jest większa odporność mechaniczna oraz wyższa trwałość w agresywnych środowiskach.

  • Mosiądz może być pokryty powłoką niklową, co zwiększa jego odporność na działanie wilgoci i czynników chemicznych.

Oba materiały zapewniają solidność konstrukcji, co umożliwia pracę przy ciśnieniach do 8–10 bar. Wybór materiału zależy od specyfiki instalacji oraz oczekiwanej żywotności urządzenia.

2. Suwak (tłoczek)

Suwak to ruchoma część zaworu, która odpowiada za przełączanie kanałów przepływu:

• Stal nierdzewna:

  • Najczęściej stosowana w suwakach, gwarantuje wysoką odporność na korozję oraz trwałość mechanizmu.

  • Powierzchnia suwaka jest polerowana, co zmniejsza tarcie i umożliwia płynny ruch.

• Tworzywa inżynieryjne (np. POM, PTFE):

  • W niektórych modelach stosowane dla zmniejszenia wagi i oporów tarcia.

  • Charakteryzują się niskim współczynnikiem tarcia, co poprawia precyzję przełączania.

Precyzyjna obróbka CNC suwaka zapewnia idealne dopasowanie do kanałów w korpusie. Doskonałe spasowanie suwaka przekłada się na minimalne straty ciśnienia i szybki czas reakcji mechanizmu.

3. Uszczelnienia – oringi

Oringi zapewniają, że przepływ powietrza jest kontrolowany, a zawór jest szczelny przy każdej zmianie pozycji:

• NBR (kauczuk nitrylowy):

  • Standardowy materiał uszczelniający, odporny na działanie olejów pneumatycznych.

  • Idealny w temperaturach od -5°C do +50/60°C, gwarantuje doskonałą elastyczność i trwałość.

• FKM (Viton):

  • Stosowany w aplikacjach, gdzie występują ekstremalne temperatury lub agresywne środowisko chemiczne.

  • Zapewnia długotrwałość i odporność na starzenie przy wyższych temperaturach.

Precyzyjne wykonanie rowków na oringi oraz zastosowanie odpowiedniego smaru fabrycznego gwarantują, że uszczelnienia działają efektywnie, minimalizując ryzyko przecieków między portami.

4. Sprężyna powrotna

Sprężyna powrotna jest kluczowym elementem mechanizmu monostabilnego:

• Wykonana jest ze stali sprężynowej hartowanej, co zapewnia długotrwałość i odporność na zmęczenie.

• Proces hartowania umożliwia sprężynie pracę przez setki tysięcy cykli bez utraty właściwości powrotu.

• Sprężyna jest starannie dobrana, aby minimalizować siłę wymaganą do przełączenia zaworu, zapewniając jednocześnie natychmiastowy powrót suwaka do stanu wyjściowego po zwolnieniu mechanizmu sterującego.

5. Mechanizm sterowania – trzpień

Mechanizm sterowania trzpieniem umożliwia manualne przełączanie zaworu:

• Trzpień wykonuje się z wysokiej jakości stali (nierdzewnej lub hartowanej stali węglowej), co gwarantuje odporność na zniekształcenia.

• Trzpień musi być precyzyjnie zaprojektowany, aby już niewielki nacisk powodował przesunięcie suwaka.

• Po zwolnieniu trzpienia, sprężyna natychmiast przywraca suwak do stanu wyjściowego, zapewniając, że zawór szybko powraca do swojej domyślnej konfiguracji.

6. Powłoki ochronne

Powłoki ochronne zwiększają odporność urządzenia na czynniki zewnętrzne:

• Anodowanie aluminium w korpusie gwarantuje trwałość oraz odporność na zarysowania.

• Niklowanie mosiądzu oraz stali podnosi odporność na korozję.

• Cynkowanie elementów mocujących chroni przed rdzewieniem. Takie powłoki nie tylko zwiększają trwałość elementów, ale także nadają urządzeniu estetyczny, profesjonalny wygląd, co jest ważne w instalacjach przemysłowych.

7. Obróbka CNC

Technologia CNC odgrywa kluczową rolę w produkcji:

• Umożliwia precyzyjne frezowanie korpusu, suwaka i kanałów wewnętrznych.

• Minimalizuje tolerancje mechaniczne, co przekłada się na idealne dopasowanie suwaka do korpusu.

• Gładkie powierzchnie wewnętrzne zmniejszają tarcie i zapewniają szybki, bezproblemowy ruch mechanizmu sterującego.

• Precyzyjna obróbka umożliwia standaryzację produkcji, co jest istotne przy masowej produkcji zaworów.

8. Odporność materiałowa

Wybór materiałów decyduje o odporności zaworu na warunki przemysłowe:

• Aluminium i mosiądz zapewniają odporność na korozję oraz wysoką wytrzymałość mechaniczną.

• Stal nierdzewna stosowana w suwaku i mechanizmach sterujących chroni urządzenie przed wilgocią i czynnikami atmosferycznymi.

• Uszczelnienia z NBR gwarantują, że zawór działa niezawodnie w standardowym zakresie temperatur, a FKM umożliwiają pracę w bardziej ekstremalnych warunkach. Dzięki zastosowaniu tych materiałów zawory CPP PREMA cechują się długą żywotnością oraz wysoką niezawodnością nawet w trudnych środowiskach pracy.

9. Minimalne straty ciśnienia

Precyzyjnie wykonane elementy, takie jak suwak, oringi oraz kanały wewnętrzne, przekładają się na minimalne straty ciśnienia:

• Idealne spasowanie elementów minimalizuje ryzyko przecieków.

• Niskie współczynniki tarcia zwiększają efektywność przepływu powietrza.

• Efektywność ta przekłada się na oszczędność medium i wyższą efektywność energetyczną całego systemu.

10. Wpływ geometrii konstrukcyjnej

Dokładna geometria elementów zaworu, określona przy użyciu technologii CNC, gwarantuje:

• Równomierne rozłożenie siły działającej na suwak,

• Precyzyjne przełączanie zaworu,

• Minimalizację luźnych tolerancji, które mogłyby wpłynąć na wydajność. Takie precyzyjne wykonanie wpływa bezpośrednio na szybkość reakcji mechanizmu sterowania oraz skuteczność uszczelnienia.

11. Efektywność energetyczna urządzenia

Wysoka jakość wykonania i dokładne materiały przekładają się na efektywność energetyczną. Minimalne straty ciśnienia i szybki czas przełączania pomagają obniżyć zużycie sprężonego powietrza, co jest korzystne dla instalacji przemysłowych. Precyzyjne elementy działają sprawnie przez setki tysięcy cykli, co wpływa na niższe koszty eksploatacji.

12. Łatwość serwisowania i konserwacja

Materiały użyte do produkcji zaworu ułatwiają serwis i konserwację:

• Łatwy demontaż korpusu umożliwia wymianę oringów lub sprężyny powrotnej w razie potrzeby.

• Stal nierdzewna i mosiądz są łatwe w utrzymaniu, co zmniejsza koszty konserwacji.

• Precyzyjne wykonanie elementów umożliwia szybkie zdiagnozowanie ewentualnych usterek i przeprowadzenie niezbędnych napraw.

13. Standardy oraz certyfikaty

Produkty CPP PREMA spełniają normy międzynarodowe. Dokumentacja techniczna zawiera certyfikaty ISO oraz normy EAC, co potwierdza wysoką jakość wykonania i bezpieczeństwo pracy zaworu. Certyfikaty te są niezbędne przy projektowaniu instalacji pneumatycznych, gdzie wymagania dotyczące bezpieczeństwa i niezawodności są bardzo wysokie.

14. Specyfikacje dotyczące montażu

Dane techniczne uwzględniają opcje montażu:

• Wersje przewodowe są montowane przy użyciu gwintów standardowych (G1/8).

• Wersje płytowe umożliwiają montaż na płycie przyłączeniowej z oringami, co daje uporządkowany układ instalacji.

• Szczegółowe parametry montażu są opisane w dokumentacji, dzięki czemu można łatwo zintegrować zawór z istniejącym systemem pneumatycznym.

15. Minimalne i maksymalne wartości parametrów

Producent dokładnie określa wartości operacyjne urządzenia, co ułatwia dobór zaworu do konkretnej instalacji:

• Minimalne ciśnienie pracy: około 1 bar.

• Optymalny zakres ciśnień: 2–8 bar (lub do 10 bar w niektórych modelach).

• Zakres temperatur: od -5°C do +50/60°C (opcjonalnie wyżej przy uszczelnieniach FKM).

• Wartości Cv: dla G1/8 wynoszą około 0,3–0,4. Te dane są kluczowe przy projektowaniu i optymalizacji systemów pneumatycznych, aby zapewnić niezawodność oraz efektywność energetyczną.

16. Wpływ parametrów technicznych na koszty eksploatacji

Dokładne dopasowanie elementów mechanicznych i uszczelnień przekłada się na niskie zużycie medium i mniejsze straty ciśnienia, co obniża koszty eksploatacyjne. Minimalizacja strat ciśnienia przyczynia się do oszczędności w systemach produkcyjnych, gdzie każde ubytek powietrza ma znaczenie ekonomiczne.

17. Wpływ geometrii konstrukcyjnej na działanie zaworu

Precyzyjne wymiary wycięte przy użyciu technologii CNC gwarantują, że suwak zaworu porusza się płynnie i bez zacięć. Dokładnie zaprojektowane kanały wewnętrzne i oringi umożliwiają minimalne tarcie oraz szybką reakcję mechanizmu. Dzięki temu zawór działa niezawodnie, nawet przy intensywnych cyklach przełączeń.

Poniższa instrukcja montażu zaworów 3/2 monostabilnych sterowanych trzpieniem CPP PREMA opisuje krok po kroku, jak prawidłowo zainstalować urządzenie w systemie pneumatycznym. Procedura została opisana przy użyciu krótkich zdań i strony czynnej, co ułatwia zrozumienie i wdrożenie zaleceń.

1. Przygotowanie instalacji

• Wyłącz sprężarkę i upewnij się, że ciśnienie w systemie wynosi 0 bar.

• Przeczytaj dokumentację techniczną produktu, aby potwierdzić model (NC lub NO) oraz dane eksploatacyjne.

• Zgromadź niezbędne narzędzia: klucze, taśmę PTFE, śruby montażowe, panele montażowe (jeśli dotyczy wersji płytowej) oraz dokumentację.

2. Rozplanowanie montażu

• Wybierz miejsce montażu w instalacji, gdzie zawór będzie łatwo dostępny dla operatora.

• Upewnij się, że mechanizm sterujący (trzpień) ma swobodny zakres ruchu i nie będzie kolidował z innymi elementami maszyny.

• Zaplanuj układ przewodów – przewody do portów P, A i R powinny być ułożone tak, aby nie ograniczały ruchu trzpienia ani nie powodowały zagięć.

3. Montaż zaworu – wersja przewodowa

• Oczyść gwinty w korpusie zaworu przy użyciu sprężonego powietrza.

• Nałóż taśmę PTFE na gwinty portów P, A i R, stosując 2–3 zwoje taśmy.

• Wkręć złączki do portów, używając klucza – nie przekraczaj zalecanego momentu dokręcania, aby nie uszkodzić gwintów.

• Jeśli zawór posiada otwory montażowe, przymocuj go do ramy maszyny lub szyny montażowej przy pomocy śrub i podkładek, aby zapewnić stabilność.

4. Montaż zaworu – wersja płytowa

• Przygotuj płytę przyłączeniową, sprawdzając, czy kanały i oringi są w dobrym stanie.

• Ustaw zawór na płycie tak, aby porty zaworu idealnie pasowały do wyfrezowanych kanałów w płycie.

• Przykręć zawór do płyty, stosując śruby montażowe i metodę dokręcania na krzyż, aby równomiernie rozłożyć docisk.

• Podaj niskie ciśnienie (np. 2 bar) i sprawdź, czy nie ma przecieków między płyta a zaworem.

5. Podłączenie przewodów

• Do portu P podłącz przewód zasilający, upewniając się, że jest on solidnie zamocowany.

• Do portu A podłącz przewód kierujący powietrze do siłownika lub odbiornika.

• Podłącz przewód odpowietrzający do portu R; w razie potrzeby zamontuj tłumik, aby ograniczyć hałas przy odpowietrzaniu.

• Upewnij się, że przewody nie blokują ruchu mechanizmu sterującego ani nie kolidują ze sobą.

6. Montaż mechanizmu sterującego – trzpień

• Zidentyfikuj trzpień sterujący, który jest elementem aktywującym przełączenie zaworu.

• Upewnij się, że trzpień jest poprawnie zamocowany i wystaje na odpowiednią długość, umożliwiając łatwy nacisk przez operatora.

• Przetestuj ręcznie, naciskając trzpień – mechanizm powinien spowodować szybką zmianę stanu przepływu (przełączenie suwaka).

• Po zwolnieniu trzpienia sprężyna musi natychmiast przywrócić suwak do stanu spoczynkowego. Wykonaj kilka cykli, aby potwierdzić płynność ruchu.

7. Uruchomienie instalacji

• Po zakończeniu montażu włącz sprężarkę, stopniowo podnosząc ciśnienie do standardowych wartości (np. 6–8 bar).

• Sprawdź działanie zaworu w stanie spoczynkowym. W konfiguracji NO przepływ powinien być domyślnie aktywny; w konfiguracji NC – domyślnie odcięty.

• Naciśnij trzpień sterujący, obserwując zmianę stanu przepływu. Mechanizm powinien działać natychmiastowo, a po zwolnieniu trzpienia suwak ma wrócić do ustawień wyjściowych.

• Powtórz test kilkakrotnie, aby upewnić się, że zawór działa jednolicie i bez oporów.

8. Kontrola bezpieczeństwa i ergonomii

• Upewnij się, że zawór jest zamocowany stabilnie i nie ma luzów, które mogą wpłynąć na jego działanie.

• Sprawdź, czy trzpień jest łatwo dostępny dla operatora i czy nic nie blokuje jego ruchu.

• Zamieść oznaczenia na zaworze – etykiety informujące o funkcji zaworu (NC lub NO) oraz informacje operacyjne.

• W razie potrzeby zastosuj osłony lub bariery, aby zapobiec przypadkowemu aktywowaniu mechanizmu sterującego przez nieupoważnione osoby.

9. Test integracyjny

• Jeżeli zawór steruje siłownikiem, podłącz go do portu A i sprawdź, czy siłownik reaguje poprawnie na przełączenia.

• Przetestuj, czy po naciśnięciu trzpienia siłownik wykonuje oczekiwany ruch, a po zwolnieniu zawór powraca do stanu wyjściowego.

• Wykonaj testy w kilku cyklach operacyjnych, aby sprawdzić spójność i niezawodność mechanizmu.

10. Końcowa weryfikacja montażu

• Dokonaj ostatniej kontroli wszystkich połączeń, montażu przewodów oraz ruchu mechanizmu sterującego.

• Sprawdź, czy podczas pracy nie występują przecieki ani nadmierne drgania.

• Upewnij się, że operator ma łatwy dostęp do przycisku lub trzpienia i że wszystkie elementy montażowe są prawidłowo zabezpieczone.

• Sporządź raport końcowy z wynikami testów i przekaż dokumentację operatorom oraz serwisantom.

11. Instrukcje konserwacyjne

• Regularnie kontroluj stan urządzenia: Przez określony czas (co 6–12 miesięcy) sprawdzaj stan oringów, sprężyny powrotnej oraz czystość kanałów.

• Czyszczenie: Oczyść zawór z kurzu i innych zanieczyszczeń. Upewnij się, że przewody oraz elementy sterujące są wolne od osadów.

• Smarowanie: W razie potrzeby zastosuj zalecany smar zgodnie z dokumentacją producenta, zachowując umiar, by nie pogorszyć ruchu suwaka.

• Regularne przeglądy: Ustal harmonogram kontroli konserwacyjnych, aby wymienić uszkodzone oringi lub sprężyny przed wystąpieniem awarii.

12. Szkolenie operatorów

• Przekaż operatorom pełną instrukcję obsługi zaworu, w której opisano zasadę działania mechanizmu sterującego trzpieniem.

• Zapewnij szkolenie z zakresu montażu, obsługi i konserwacji, aby operatorzy wiedzieli, jak reagować na ewentualne problemy.

• Upewnij się, że każdy pracownik rozumie różnicę między konfiguracjami NC a NO oraz zna procedury awaryjne.

13. Dokumentacja montażowa

• Sporządź pełną dokumentację montażową zaworu, zawierającą schematy połączeń przewodów, zdjęcia z procesu montażu oraz wyniki testów uruchomieniowych.

• Przechowuj dokumentację w centralnym systemie, aby umożliwić szybki dostęp podczas ewentualnych napraw lub konserwacji.

• Zaktualizuj schematy instalacji, uwzględniając nowo zamontowane zawory, co ułatwia późniejsze kontrole i diagnostykę.

14. Wskazówki dodatkowe

• Upewnij się, że w trakcie montażu nie dochodzi do przekroczenia ustawionych wartości momentu dokręcania – zbyt mocne dokręcenie może uszkodzić gwinty i uszczelnienia.

• Jeśli instalacja jest narażona na silne wibracje, zabezpiecz montaż specjalnymi elementami mocującymi, aby uniknąć luzów.

• W przypadku instalacji płytowych zwróć uwagę na stan oringów w płycie przyłączeniowej; niewłaściwie dopasowane uszczelnienia mogą wpływać na szczelność całego systemu.

15. Końcowe testy

• Po zakończeniu montażu wykonaj ostateczny test działania zaworu – przestaw rolkę i obserwuj, czy mechanizm działa płynnie oraz czy zawór natychmiast wraca do stanu wyjściowego.

• Przeprowadź testy przy pełnym ciśnieniu (6–8 bar) i monitoruj, czy nie występują przecieki.

• Upewnij się, że wszystkie przewody są bezpiecznie zamocowane i nie przeszkadzają w ruchu mechanizmu sterującego.

• Sporządź ostateczny raport, w którym zanotujesz wszystkie wyniki testów montażowych.

16. Instrukcje awaryjne

• W przypadku awarii zaworu, gdy mechanizm nie reaguje na nacisk, natychmiast wyłącz instalację.

• Sprawdź, czy trzpień jest czysty i nieuszkodzony, a także czy sprężyna powrotna działa zgodnie z oczekiwaniami.

• Jeśli pojawią się przecieki lub zawór nie powraca do stanu spoczynkowego, niezwłocznie rozmontuj urządzenie i dokonaj konserwacji lub wymiany uszkodzonych elementów.

• Skontaktuj się z serwisem CPP PREMA, jeśli problem nie zostanie usunięty po podstawowych czynnościach serwisowych.

Poniżej przedstawiamy najczęściej zadawane pytania dotyczące zaworów 3/2 monostabilnych sterowanych trzpieniem marki CPP PREMA. Odpowiedzi są zapisane w krótkich zdaniach i stronie czynnej, aby szybko rozwiać wątpliwości operatorów, projektantów i serwisantów.

1. Czym różni się zawór monostabilny od zaworu bistabilnego?

W zaworach monostabilnych sprężyna powrotna automatycznie przywraca suwak do stanu wyjściowego po nacisku przycisku lub trzpienia. W zaworach bistabilnych suwak pozostaje w nowej pozycji aż do kolejnej interwencji operatora.

2. Co oznacza skrót NC/NO?

• NC (normalnie zamknięty): W stanie spoczynkowym zawór nie przepuszcza powietrza z portu P do A.

• NO (normalnie otwarty): W stanie spoczynkowym powietrze przepływa, a naciśnięcie sterownika (trzpienia) powoduje chwilowe przerwanie przepływu.

3. Jak działa mechanizm sterowania trzpieniem?

Operator naciska trzpień, który przesuwa suwak zaworu, zmieniając konfigurację przepływu. Po zwolnieniu trzpienia sprężyna automatycznie przywraca zawór do domyślnego stanu. Mechanizm działa bardzo szybko i precyzyjnie.

4. Czy zawór wymaga zasilania elektrycznego?

Nie. Zawór działa wyłącznie mechanicznie przy użyciu trzpienia i sprężyny. Brak zasilania elektrycznego zmniejsza ryzyko awarii oraz eliminuje możliwość iskrowania w środowiskach zagrożonych.

5. Jaka siła jest potrzebna do przełączenia zaworu?

W modelach z rozmiarem gwintu G1/8 typowa siła wynosi około 5–10 niutonów. Siła może się różnić w zależności od charakterystyki sprężyny i konstrukcji trzpienia. Konstrukcja urządzenia została zoptymalizowana, aby wymagany wysiłek był minimalny.

6. Jakie są zalety zaworów sterowanych trzpieniem?

Zalety obejmują:

• Automatyczny powrót do stanu spoczynkowego,

• Brak konieczności zasilania elektrycznego,

• Szybkie i precyzyjne sterowanie przepływem powietrza,

• Łatwą integrację z instalacjami przewodowymi i płytowymi,

• Odporność na wibracje i trudne warunki przemysłowe,

• Prosty, intuicyjny mechanizm sterowania, który minimalizuje błędy operatora.

7. Czy zawór nadaje się do instalacji w strefach zagrożonych wybuchem (ATEX)?

Choć manualne zawory sterowane trzpieniem nie generują iskier elektrycznych, należy sprawdzić, czy materiały i konstrukcja mechanizmu spełniają normy ATEX. W razie potrzeby skontaktuj się z producentem lub sprawdź certyfikaty potwierdzające zgodność z wymaganiami bezpieczeństwa.

8. Czy mogę zmodyfikować ustawienia zaworu?

Zmiana konfiguracji zaworu, np. między trybem NC a NO, wymaga modyfikacji konstrukcyjnych. Nie zaleca się samodzielnych modyfikacji, które mogą wpłynąć na szczelność i efektywność urządzenia. W przypadku konieczności zmiany należy skonsultować się z producentem.

9. Jak wpływa rozmiar gwintu na przepływ powietrza?

Rozmiar gwintu bezpośrednio wpływa na przepływ medium. W modelach G1/8 Cv wynosi około 0,3–0,4, co przekłada się na przepływ 300–400 l/min. Mniejsze modele są idealne dla precyzyjnych aplikacji, natomiast większe zawory są stosowane w instalacjach wymagających wyższych przepływów.

10. Czy zawór można samodzielnie serwisować?

Podstawowe czynności konserwacyjne – takie jak czyszczenie zaworu, wymiana taśmy PTFE na gwintach czy kontrola stanu oringów – mogą być przeprowadzane samodzielnie. W przypadku poważniejszych usterek, np. uszkodzenia sprężyny, zaleca się kontakt z serwisem CPP PREMA, aby nie naruszyć gwarancji.

11. Jakie są metody montażu zaworu?

Zawory mogą być montowane na dwa sposoby:

• Przewodowe: Korzystają ze standardowych gwintów do podłączenia węży.

• Płytowe: Montowane są na płycie przyłączeniowej, która uporządkowuje instalację. Wybór metody zależy od konfiguracji całego systemu pneumatycznego.

12. Jakie środki ostrożności należy zachować przy montażu?

Podczas montażu należy:

• Wyłączyć sprężarkę i upewnić się, że ciśnienie wynosi 0 bar.

• Użyć odpowiednich narzędzi i przestrzegać instrukcji producenta.

• Upewnić się, że przewody oraz elementy montażowe nie zakłócają ruchu mechanizmu sterującego.

• Dokładnie przetestować urządzenie przed uruchomieniem instalacji.

13. Czy zawór spełnia normy jakościowe?

Tak. CPP PREMA produkuje zawory zgodnie z międzynarodowymi normami ISO oraz EAC. Dokumentacja techniczna zawiera certyfikaty potwierdzające, że urządzenie spełnia wymagania jakościowe i bezpieczeństwa niezbędne do pracy w środowiskach przemysłowych.

14. Jak szybko zawór reaguje na interwencję operatora?

Mechanizm sterowania trzpieniem zapewnia bardzo krótki czas reakcji – przełączenie następuje niemal natychmiast po naciśnięciu trzpienia, a po zwolnieniu urządzenie powraca do stanu spoczynkowego. Dzięki temu zawór idealnie nadaje się do aplikacji, gdzie czas reakcji jest kluczowy.

15. Czy zawór jest odporny na intensywne cykle pracy?

Tak. Dzięki wysokiej jakości materiałom (stal nierdzewna, aluminium, uszczelnienia z NBR lub FKM) oraz precyzyjnej obróbce CNC, zawory te są zaprojektowane do pracy przez setki tysięcy cykli. Regularna konserwacja dodatkowo zapewnia długotrwałość urządzenia.

16. Jakie są główne zastosowania zaworu w systemach przemysłowych?

Zawory sterowane trzpieniem stosuje się w systemach testowych, liniach produkcyjnych, systemach awaryjnych, instalacjach serwisowych, mobilnych urządzeniach transportowych oraz w aplikacjach edukacyjnych. Ich uniwersalność i łatwość manualnego sterowania sprawiają, że są one idealnym rozwiązaniem w różnych branżach.

17. Jakie korzyści daje manualne sterowanie zaworem?

Manualne sterowanie pozwala na precyzyjną kontrolę przepływu sprężonego powietrza. Operator może wprowadzić dokładny impuls powietrza, minimalizując ryzyko błędów i niepotrzebnego zużycia medium. Brak zasilania elektrycznego przekłada się na prostotę, mniejsze koszty oraz zwiększone bezpieczeństwo, szczególnie w środowiskach zagrożonych wybuchem.
