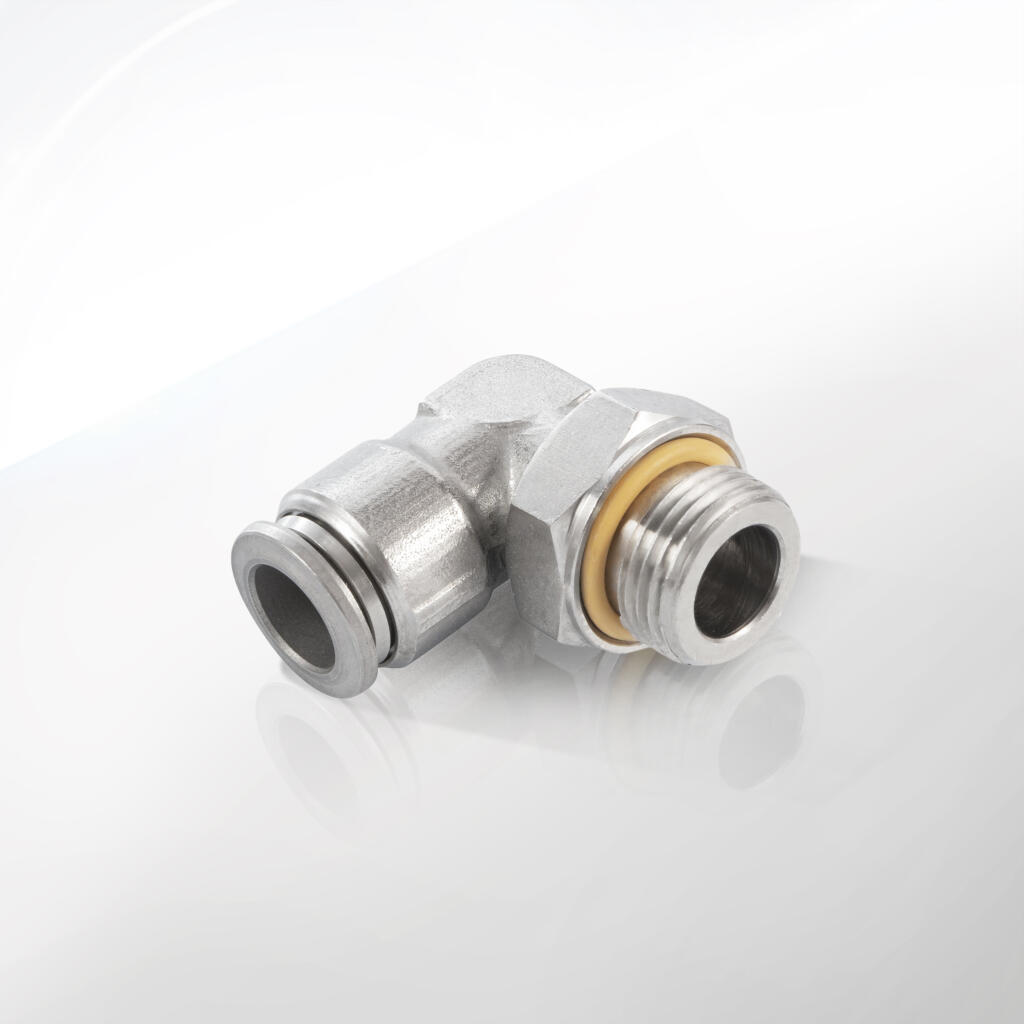

Złączki kątowe obrotowe z gwintem zewnętrznym BSPP(cylindryczny) seria 81.0050.04

Złączki kątowe obrotowe z gwintem zewnętrznym stanowią jedną z kluczowych grup asortymentowych w kategorii „Łączniki rur i przewodów \ Złączki pneumatyczne wtykowe \ Złączki wtykowe mosiądz niklowany \ SERIA 7000 do przemysłu spożywczego \ Złączki kątowe obrotowe z gwintem zewnętrznym”. Firma CPP PREMA, wychodząc naprzeciw rosnącym wymaganiom klientów, stworzyła serię wysokiej klasy przyłączek kątowych obrotowych – w tym modele oznaczone jako przyłączka kątowa wtykowa G1/8 fi 4 mm, 316L /600115-A, G1/8 fi 6 mm, 316L /600115-A, G1/4 fi 6 mm, 316L /600115-A, G1/8 fi 8 mm, 316L /600115-A, G1/4 fi 8 mm, 316L /600115-A, G1/4 fi 10 mm, 316L /600115-A, G3/8 fi 10 mm, 316L /600115-A, G1/2 fi 10 mm, 316L /600115-A, G3/8 fi 12 mm, 316L /600115-A oraz G1/2 fi 12 mm, 316L /600115-A. Wszystkie te warianty adresują różnorodne potrzeby przemysłu spożywczego, który wymaga szczególnej jakości, higieny oraz bezpieczeństwa użytkowania.

Złączki z tej serii to elementy przeznaczone do instalacji sprężonego powietrza, cieczy spożywczych oraz innych substancji stosowanych w procesach produkcyjnych. Dzięki konstrukcji kątowej (najczęściej pod kątem 90°) umożliwiają zmianę kierunku prowadzenia przewodów. To szczególnie przydatne, gdy potrzebne jest wyprowadzenie przewodu w stronę boczną w ograniczonej przestrzeni. Obrotowy element korpusu daje dodatkowy atut: pozwala na swobodne dostosowanie położenia węża względem gwintu. Oznacza to, że po wkręceniu w gwint G1/8, G1/4, G3/8 czy G1/2, można tak ustawić złączkę, aby wąż znajdował się w optymalnej pozycji, nie powodując naprężeń ani zaginania.

Charakterystyczną cechą omawianych produktów jest zastosowanie materiałów spełniających rygorystyczne normy higieniczne. Pomimo iż w nazwie kategorii widnieje określenie „Złączki wtykowe mosiądz niklowany \ SERIA 7000 do przemysłu spożywczego”, niniejsze przyłączki kątowe opatrzone są symbolem „316L /600115-A”. Sugeruje to, że kluczowe elementy konstrukcyjne powstają z wysokogatunkowej stali nierdzewnej AISI 316L. Ten surowiec jest powszechnie uznawany za jeden z najbardziej odpornych na korozję w branży spożywczej, zwłaszcza tam, gdzie mamy do czynienia z chlorkami, wilgocią czy substancjami czyszczącymi. Dzięki temu złączki mogą być stosowane w zakładach produkujących żywność, napoje, a także w innych aplikacjach wymagających wysokiej czystości.

Każda przyłączka ma wbudowany mechanizm wtykowy (tzw. push-in). Umożliwia on szybkie i bezpieczne podłączanie węży o określonej średnicy (fi 4 mm, 6 mm, 8 mm, 10 mm lub 12 mm). Montaż jest banalnie prosty: należy wcisnąć wąż do złączki, aż poczuje się wyraźny opór i charakterystyczne „kliknięcie” pierścienia zaciskowego. Z kolei, by wąż wyciągnąć, trzeba wcisnąć kołnierz zwalniający w gnieździe i lekko pociągnąć rurkę. Taka konstrukcja eliminuje potrzebę stosowania specjalistycznych narzędzi, uszczelek czy taśm teflonowych w miejscu wprowadzenia węża. System wtykowy dba o szczelność i bezpieczeństwo całego układu.

W standardzie gwinty zewnętrzne (G1/8, G1/4, G3/8, G1/2) mają formę cylindryczną typu BSPP. W niektórych modelach można spotkać mechanizm uszczelniający w formie o-ringu czy podkładki w miejscu wkręcania do korpusu maszyny lub przewodu gwintowanego. W zależności od potrzeb instalacji można zdecydować się na uszczelnienie czołowe bądź zewnętrzne, np. za pomocą taśmy teflonowej, pakuł lub dedykowanych podkładek. Istotne jest jednak, by sprawdzić zalecenia producenta – część z tych złączek ma już fabryczne rozwiązania uszczelniające, co jeszcze bardziej upraszcza instalację.

W przemyśle spożywczym wyróżnia się kilka kluczowych czynników, wpływających na wybór złączek kątowych obrotowych:

1. Higiena: brak zakamarków, w których mogą gromadzić się zanieczyszczenia, łatwość czyszczenia.

2. Odporność na korozję: materiał powinien wytrzymać codzienne mycie, środki chemiczne i działanie pary wodnej.

3. Bezpieczne uszczelnienia: brak ryzyka migracji szkodliwych substancji do produktu spożywczego.

4. Wysoka szczelność: eliminacja możliwych przecieków czy zanieczyszczenia surowca.

5. Elastyczność montażu: możliwość szybkiego demontażu, zmiany konfiguracji linii produkcyjnej.

Złączki kątowe obrotowe G1/8 fi 4 mm, fi 6 mm, G1/4 fi 6 mm, G1/8 fi 8 mm, G1/4 fi 8 mm, G1/4 fi 10 mm, G3/8 fi 10 mm, G1/2 fi 10 mm, G3/8 fi 12 mm, G1/2 fi 12 mm w dużej mierze spełniają powyższe wytyczne. Pozwalają prowadzić przewody pod kątem prostym i jednocześnie oferują płynny obrót wokół osi gwintu, co ułatwia optymalny rozkład instalacji w ciasnych przestrzeniach linii produkcyjnej. Ten atut staje się nieoceniony w sytuacjach, gdzie każda dodatkowa godzina przestoju w zakładzie oznacza istotne straty.

Rozwiązania marki CPP PREMA słyną z dbałości o detale. Każda przyłączka przechodzi kontrolę jakości pod kątem szczelności, wymiarów i odporności na ciśnienie. Rezultatem jest produkt gotowy do pracy nawet w trudnych warunkach: intensywna eksploatacja, wysokie temperatury czyszczenia, różne media (m.in. powietrze, woda, para w ograniczonym zakresie, a czasem i inne ciecze zgodne materiałowo). Producent udziela odpowiednich gwarancji, a liczne certyfikaty (np. ISO) potwierdzają zgodność z normami branżowymi.

Warto zauważyć, że choć seria ta opisana jest jako „złączki wtykowe mosiądz niklowany \ SERIA 7000 do przemysłu spożywczego”, w oznaczeniach widocznych w nazwach produktów pojawia się „316L”. Sugeruje to, że istotne elementy (zwłaszcza mające kontakt z medium) mogą być wykonane ze stali nierdzewnej 316L, podczas gdy obudowa gwintowana lub korpus bazowy może być z mosiądzu pokrytego warstwą niklu. Taka hybrydowa konstrukcja jest dość popularna w branży: zapewnia znakomitą odporność korozyjną w obszarze przepływu mediów, a jednocześnie utrzymuje korzystną relację ceny do jakości dzięki zastosowaniu mosiądzu dla pozostałych elementów. W końcowym rozrachunku klienci otrzymują produkt łączący walory higieniczne stali 316L z wytrzymałością i szczelnością, jaką daje mosiądz niklowany.

Dzięki temu złączki te stają się wszechstronne i chętnie wykorzystywane w różnych gałęziach przemysłu. Oczywiście, sama charakterystyka budowy kątowej i obrotowej pozwala dopasować kierunek węża bez ryzyka poluzowania się gwintu w korpusie maszyny czy innego elementu instalacji. W wielu przypadkach instalatorzy doceniają ten aspekt, bo eliminuje konieczność stosowania osobnych przegubów czy kolanek, a także upraszcza serwis. Jedną z najistotniejszych zalet jest ograniczenie liczby połączeń w całym ciągu instalacyjnym, co przekłada się na mniejszą liczbę potencjalnych punktów awarii.

W kontekście intensyfikacji produkcji spożywczej i rosnących wymagań sanitarnych, złączki kątowe obrotowe stają się nieodzownym elementem modernizacji linii procesowych. Dzięki nim można szybko stworzyć układy transportu płynów, gazów technicznych czy nawet systemy do płukania i mycia CIP (Cleaning In Place). Łatwość zmiany kierunku węży, redukcja naprężeń i optymalizacja przestrzeni to tylko niektóre korzyści. W dłuższej perspektywie przedsiębiorstwo oszczędza na konserwacji oraz czasie przestoju, co w branży spożywczej jest szczególnie ważne.

Złączki kątowe obrotowe z gwintem zewnętrznym, dedykowane branży spożywczej (SERIA 7000) i wyprodukowane przez CPP PREMA, znajdują niezwykle szerokie spektrum zastosowań. Dzięki przemyślanej konstrukcji, wysokiej odporności na korozję i łatwemu montażowi są wybierane przez inżynierów, projektantów oraz służby utrzymania ruchu w wielu gałęziach przemysłu. Poniżej przedstawiamy najważniejsze obszary i przykłady, w których te przyłączki okazują się niezastąpione.

1. Przemysł spożywczy – linie produkcyjne
   W zakładach produkujących żywność, napoje, słodycze czy inne artykuły spożywcze, higiena i łatwość utrzymania w czystości instalacji mają kluczowe znaczenie. Złączki kątowe obrotowe montuje się w miejscach, gdzie zmiana kierunku przepływu medium (woda, mleko, koncentraty, soki itd.) jest potrzebna, a jednocześnie trzeba zachować wysoki poziom sterylności.

   • Urządzenia dozujące: w maszynach nalewających płyny do butelek czy kartonów. Kątowa budowa pozwala zminimalizować długość węży i uniknąć zaginania.

   • Instalacje CIP (Cleaning in Place): wężownice transportujące gorące roztwory myjące czy parę potrzebują elementów odpornych na wysoką temperaturę i działanie detergentów. Zastosowanie stali nierdzewnej 316L w newralgicznych częściach kątowych ogranicza problemy z korozją.

   • Przepływy w punktach pomiarowych: urządzenia do monitorowania ciśnienia, temperatury czy przepływu często wymagają odbicia pod kątem i podłączenia przewodu do czujnika. Obrotowość złączki ułatwia optymalne ustawienie czujnika bez ryzyka poluzowania gwintu.

2. Przemysł mleczarski i napojowy
   Sektor mleczarski szczególnie docenia złączki kątowe obrotowe, bo mleko, śmietana czy serwatka mogą powodować szybkie osadzanie się nalotów na tradycyjnych, źle zaprojektowanych elementach. Gładka powierzchnia i materiał zgodny z wymogami higienicznymi to atuty, które przyspieszają płukanie i wykluczają ogniska bakterii.
   W branży napojowej (produkcja soków, napojów gazowanych, wody mineralnej) złączki te stosuje się do podawania syropu, koncentratu, wody i CO₂. Szybki dostęp do obrotowego połączenia pozwala na błyskawiczną wymianę czy modernizację odcinków linii. Szczególnie ważne jest to w małych przestrzeniach linii rozlewniczych, gdzie liczy się każdy centymetr.

3. Przemysł piwowarski
   Złączki kątowe obrotowe znajdują zastosowanie w browarnictwie. Przy warzeniu piwa ważne jest nie tylko transport wody i brzeczki, ale także zapewnienie sterylności w układach CIP używanych do mycia kadzi fermentacyjnych, tanków leżakowych czy przewodów paszowych. Elementy stalowe 316L wyróżniają się wysoką odpornością na korozję w kontakcie z substancjami o różnym pH i przy podwyższonej temperaturze.

4. Aplikacje chemiczne i kosmetyczne w warunkach spożywczych
   W niektórych fabrykach wytwarzających środki higieny (szampony, mydła, kosmetyki) lub dodatki chemiczne (np. środki czyszczące używane także w spożywce) potrzebna jest podobna higiena i odporność, jak w typowo spożywczych procesach. Złączki kątowe obrotowe 316L / mosiądz niklowany dają pewność, że strumień mediów będzie poprowadzony w sposób bezpieczny. Ich konstrukcja ogranicza ryzyko osadzania się resztek.

5. Układy pneumatyczne w branży spożywczej
   Nie należy zapominać, że w sektorze spożywczym powszechnie stosuje się sprężone powietrze do zasilania siłowników, zaworów czy manipulatorów. Wszędzie tam, gdzie przewód pneumatyczny musi zostać wyprowadzony pod kątem, złączka kątowa obrotowa okazuje się strzałem w dziesiątkę. Umożliwia korekty kierunku rurociągu bez rozszczelniania gwintu i bez ograniczania swobody pracy maszyn.

6. Małe i duże instalacje w restauracjach, cateringu, gastronomii
   Choć najczęściej myślimy o dużym przemyśle spożywczym, złączki kątowe obrotowe można spotkać także w profesjonalnych kuchniach, systemach dystrybucji napojów w restauracjach czy automatach gastronomicznych. Dzięki nim instalacje wodne czy gazowe (np. do zasilania dozowników lub ekspresów do kawy) zyskują większą elastyczność i łatwą wymienialność.

7. Przemysł farmaceutyczny
   Mimo że kategoria produktu wskazuje głównie przemysł spożywczy, w farmacji panują podobne wymogi co do higieny i odporności na korozję. Tam, gdzie nie ma wymogów sterylności klasy farmaceutycznej (np. w pewnych mniej krytycznych odcinkach instalacji), złączki 316L i mosiądz niklowany również mogą pełnić istotną funkcję. Obrotowość i kątowy charakter pozwalają ograniczyć zagęszczenie węży.

8. Systemy transportu cieczy w halach produkcyjnych
   W halach produkcyjnych ogólnego przeznaczenia, gdzie następuje transport wody procesowej lub płynów technologicznych, kątowe złączki obrotowe dają projektantom wolną rękę w rozplanowaniu tras rur i przewodów. Obrót w osi gwintu zapewnia dopasowanie do warunków przestrzennych bez konieczności używania kilku dodatkowych kolanek i złączek kompensujących. To przekłada się na mniejszą ilość połączeń, redukcję możliwych punktów nieszczelności i finalnie na wyższą niezawodność.

9. Linie pakujące i paletyzujące
   Oprócz samej produkcji żywności i napojów, kluczowym etapem jest pakowanie i paletyzowanie. Tam często spotykamy siłowniki, zawory i węże pneumatyczne. Złączka kątowa obrotowa zwiększa płynność ruchu przewodów, zwłaszcza gdy ramiona maszyn pakujących wykonują wiele powtarzalnych ruchów. Dzięki możliwości obrotu złączki, wąż nie skręca się, co ogranicza ryzyko uszkodzeń.

10. Zastosowanie w systemach aspiracji i wentylacji
    Choć w kontekście spożywczym najczęściej mówi się o liniach procesowych, warto pamiętać, że w wielu zakładach mamy systemy aspiracji drobnego pyłu czy mgły olejowej. Gdzie niekiedy trzeba podłączyć wężowy odciąg. Złączka kątowa obrotowa może pomóc w regulacji kąta odprowadzenia zanieczyszczeń, usprawniając montaż w trudno dostępnych miejscach.

11. Procesy laboratoryjne i pilotażowe
    Na etapie badań lub projektowania nowych produktów spożywczych bądź napojowych wykonuje się dużo testów w małej skali. Trwałe, a jednocześnie mobilne i proste w użyciu łączniki kątowe obrotowe pomagają w częstej rekonfiguracji układów. Można szybko przenieść przewód w inne miejsce, zmienić kierunek, a nawet przerzucić instalację z jednego stanowiska na inne bez bałaganu i konieczności kupowania kolejnych elementów.

12. Aplikacje w browarniach rzemieślniczych i miniprodukcjach
    Rosnąca popularność browarnictwa rzemieślniczego, a także drobnych linii produkcyjnych w lokalnych masarniach, serowniach czy cukierniach, sprzyja poszukiwaniu komponentów z jednej strony profesjonalnych, z drugiej – prostych w montażu. Złączki kątowe obrotowe idealnie wpisują się w ten trend: pozwalają właścicielom niewielkich manufaktur na samodzielne zaaranżowanie przepływu, bez angażowania wyspecjalizowanych firm instalacyjnych.

13. Urządzenia gastronomiczne typu premium
    Wysokiej klasy ekspresy do kawy, automaty do lodów czy podgrzewacze parowe również mogą wykorzystywać elementy obrotowe kątowe. Producenci takich maszyn stawiają na estetykę, funkcjonalność i wytrzymałość. Często w środku urządzenia, niewidocznie dla użytkownika, kryje się układ węży i złączek, które usprawniają dystrybucję wody, pary, mleka czy dodatków smakowych.

14. Warunki zewnętrzne i mobilne
    Niektóre procesy spożywcze i gastronomiczne odbywają się w warunkach mobilnych: food trucki, stoiska targowe czy imprezy plenerowe. Wówczas kluczowe jest szybkie rozkładanie i składanie instalacji wodnych czy gazowych. Złączka kątowa obrotowa ułatwia zespalanie przewodów pod optymalnym kątem, unikając zbędnych narzędzi. Sprawdza się to zwłaszcza, gdy mamy do czynienia z ograniczonym miejscem i kable bądź węże mogą się plątać.

15. Sprężone powietrze w myjniach i systemach czyszczących
    Myjnie samochodowe bądź systemy czyszczące w obiektach rolniczych (choć nie stricte spożywczych) czerpią korzyści z odpornych na wilgoć i korozję złączek. Jeśli myjnia pracuje z detergentami, gorącą wodą, a przepływ jest kierowany pod ciśnieniem przez węże, przyłączka kątowa obrotowa z wysokogatunkowych materiałów przyczynia się do wydłużenia żywotności całej instalacji.

16. Modernizacje i przebudowy linii
    Wspomnieliśmy już, że obrotowość i kąt 90° to cechy, które znacznie ułatwiają modyfikacje linii produkcyjnych. W dużych zakładach spożywczych instalacje często ewoluują: zmienia się układ maszyn, dodaje się nowe moduły, przenosi poszczególne etapy produkcji. Zamiast wycinać stare przewody czy instalować dużo dodatkowych kolanek, wystarczy kilka ruchów i złączka dopasowuje się do nowego układu. To oszczędność czasu i pieniędzy.

Reasumując, potencjał zastosowań złączek kątowych obrotowych SERII 7000 do przemysłu spożywczego (w tym modeli G1/8 fi 4 mm, G1/8 fi 6 mm, G1/4 fi 6 mm, G1/8 fi 8 mm, G1/4 fi 8 mm, G1/4 fi 10 mm, G3/8 fi 10 mm, G1/2 fi 10 mm, G3/8 fi 12 mm, G1/2 fi 12 mm z oznaczeniem 316L /600115-A) rozciąga się daleko poza jedną, wąską dziedzinę. Liczne branże korzystają z ich właściwości:

• Odporność korozyjna i higieniczna zapewniająca czyste warunki,

• Łatwość montażu (mechanizm wtykowy push-in) redukująca przestoje,

• Elastyczność pozycjonowania dzięki obrotowi wokół gwintu i kątowej konstrukcji,

• Zgodność z normami i wysoką jakością wykonania, co szczególnie ceni branża spożywcza i napojowa.

Aby zrozumieć potencjał oraz ograniczenia złączek kątowych obrotowych z gwintem zewnętrznym SERII 7000 do przemysłu spożywczego, warto przyjrzeć się ich szczegółowym parametrom. Dokładna znajomość danych technicznych pomaga inżynierom i projektantom dokonywać trafnych wyborów, wpływających na bezpieczeństwo i niezawodność całej instalacji. Poniżej przedstawiamy najważniejsze aspekty techniczne, na które warto zwrócić uwagę, analizując modele G1/8 fi 4 mm, G1/8 fi 6 mm, G1/4 fi 6 mm, G1/8 fi 8 mm, G1/4 fi 8 mm, G1/4 fi 10 mm, G3/8 fi 10 mm, G1/2 fi 10 mm, G3/8 fi 12 mm, G1/2 fi 12 mm (oznaczone 316L /600115-A).

1. Gwint zewnętrzny (typ i wymiary)

   • Gwint typu BSPP (G) – gwint równoległy, popularny w urządzeniach przemysłowych w Europie i wielu miejscach na świecie.

   • Dostępne rozmiary: G1/8, G1/4, G3/8, G1/2.

   • Uszczelnienie najczęściej realizowane za pomocą dodatkowej podkładki czy o-ringu na styku czołowym lub zewnętrznej taśmy teflonowej, w zależności od preferencji i charakterystyki korpusu.

   • W przypadku połączeń w branży spożywczej nierzadko stosuje się uszczelki z materiałów dopuszczonych do kontaktu z żywnością (np. EPDM, FKM z atestami).

2. Średnica przyłącza wężowego (fi)

   • Fi 4 mm, 6 mm, 8 mm, 10 mm, 12 mm.

   • Mechanizm push-in (wtykowy) dostosowany do węży o tych średnicach zewnętrznych. Ważne jest, aby wąż miał faktyczną średnicę zewnętrzną zgodną z opisem, ponieważ nawet drobne różnice mogą spowodować nieszczelność lub utrudnić montaż.

   • W branży spożywczej często używa się węży poliuretanowych, polietylenowych czy teflonowych (PTFE), dostosowanych do przesyłu cieczy spożywczych lub sprężonego powietrza.

3. Materiał wykonania

   • Choć w nazwie kategorii występuje fraza „mosiądz niklowany”, symbole 316L /600115-A sugerują, że główne elementy (zwłaszcza te mające kontakt z medium) wykonane są z wysokogatunkowej stali nierdzewnej AISI 316L.

   • Mosiądz pokryty niklem może być obecny w korpusie gwintowanym lub mechanizmie obrotowym. Taka konstrukcja stanowi kompromis między trwałością, ceną a właściwościami higienicznymi.

   • Uszczelnienia (oringi, podkładki) dobierane są w zależności od rodzaju medium (NBR, EPDM, FKM/Viton, itp.).

4. Zakres ciśnienia roboczego

   • Przyłącza kątowe obrotowe są projektowane z myślą o standardowych wartościach ciśnienia stosowanych w pneumatyce i instalacjach spożywczych: najczęściej do ok. 10–16 bar.

   • Dokładna wartość maksymalnego ciśnienia może się różnić w zależności od rozmiaru gwintu i średnicy węża. Z reguły mniejsze średnice (fi 4 i fi 6) dobrze radzą sobie przy nieco wyższych ciśnieniach, jednak producent zawsze publikuje w katalogu szczegółowe wytyczne.

   • W przemyśle spożywczym częściej mamy do czynienia z umiarkowanymi ciśnieniami (np. 6–8 bar), co pozostaje w pełni zgodne z możliwościami tych złączek.

5. Zakres temperatur pracy

   • Stal 316L i mosiądz niklowany pozwalają na dość szeroki zakres temperatur. Typowo jest to od -20°C do ok. +120°C w standardowych uszczelnieniach (NBR).

   • Dla wyższych temperatur (powyżej +120°C) lub kontaktu z parą stosuje się oringi z EPDM czy FKM (Viton), które wytrzymują temperatury nawet do +150°C czy +200°C (w krótkich cyklach).

   • W aplikacjach CIP, gdzie może występować intensywne płukanie gorącą wodą, należy zweryfikować czy oringi mają odpowiednią odporność. Stal nierdzewna 316L sama w sobie dobrze znosi wyższe temperatury, ale elastomery to element najbardziej wrażliwy.

6. Konstrukcja kątowa (90°) i obrotowa

   • Złączki te posiadają kolankowy korpus ustawiony pod kątem prostym, co umożliwia zmianę kierunku prowadzenia węża względem gwintu.

   • Obrotowe sprzęgło pozwala na regulację kąta węża po wkręceniu złączki w gniazdo – bez konieczności ponownego odkręcania. Możemy ustawić złączkę w dowolnej pozycji i zablokować ją tak, by wąż biegł optymalnie. W praktyce zapobiega to naprężeniom i zaginaniu węży.

   • Swoboda obrotu sprawia, że instalacje są bardziej elastyczne, a ich modernizacja i konserwacja stają się prostsze.

7. Uszczelnienie gwintowe

   • W zależności od modelu, uszczelka czołowa (np. oring) bywa już wbudowana w złączkę, co pozwala uzyskać szczelność bez dodatkowych taśm czy pakuł.

   • Jeśli złączka nie ma takiej uszczelki, należy zastosować standardowe metody: taśmę PTFE, pakuły, lub osobną podkładkę uszczelniającą.

   • W branży spożywczej preferuje się uszczelnienia czołowe (ring face seal) lub przeznaczone do kontaktu z żywnością w miejscu połączenia gwintowanego. Minimalizuje to ryzyko zanieczyszczeń i znacznie ułatwia utrzymanie higieny.

8. Wymogi higieniczne i certyfikaty

   • SERIA 7000 dedykowana do przemysłu spożywczego podlega często dodatkowym kontrolom i certyfikacjom (np. spełnienie norm EHEDG, 3-A Sanitary, czy zgodność z rozporządzeniami UE).

   • Materiały, takie jak stal 316L, łatwo polerować i utrzymać w czystości. Niklowany mosiądz także odznacza się odpornością, ale należy sprawdzić, czy powłoka niklowa jest wystarczająco gruba i odporna na uszkodzenia mechaniczne.

   • Producent może wskazywać w dokumentacji, że złączka spełnia wymagania FDA lub posiada deklarację zgodności do kontaktu z żywnością. Warto to zweryfikować przed wdrożeniem do instalacji spożywczej.

9. Wymiary i masa

   • Wymiary całkowite (wysokość, szerokość, odległość od osi gwintu do osi wlotu węża) bywają różne dla każdej kombinacji gwintu i średnicy węża.

   • Zwykle kolanko nie przekracza kilkudziesięciu milimetrów w obwodzie, co pozwala na montaż w niewielkich przestrzeniach.

   • Masa pojedynczej złączki jest niewielka (kilkanaście–kilkadziesiąt gramów), co nie stanowi problemu w systemach transportu płynów czy powietrza.

10. Parametry przepływowe

• Przepływ medium przez kolanko kątowe może stawiać nieco większy opór niż w przypadku prostego łącznika – głównie z uwagi na zakręt 90°.

• Przy intensywnych przepływach (np. powietrze >1000 l/min) warto sprawdzić wykres strat ciśnienia, który producent publikuje w katalogach.

• Niemniej większość aplikacji spożywczych operuje na przepływach w pełni akceptowalnych dla złączek kątowych, toteż spadki ciśnienia rzędu kilku procent nie są z reguły przeszkodą.

11. Temperatura otoczenia

• Należy pamiętać, że temperatura samego medium (wody, powietrza) a temperatura otoczenia (np. wewnątrz gorącej hali) to dwa różne aspekty.

• Złączki zaprojektowano tak, by znosiły typowe warunki hal przemysłowych, czyli do ok. +60°C bez utraty właściwości mechanicznych.

• Jeśli w procesie występuje wysoka temperatura otoczenia (np. w piekarni), warto przeanalizować możliwość zastosowania oringów dostosowanych do wysokich temperatur i zapewnić odpowiednie chłodzenie lub przerwy w pracy.

12. Dokładność wykonania i tolerancje

• W branży spożywczej klienci przywiązują dużą wagę do precyzji wykonania. Gładkość powierzchni, brak ostrych krawędzi oraz zgodność wymiarowa z normami to podstawa.

• Złączki kątowe obrotowe z serii 7000 przechodzą kontrolę jakości, by zapewnić powtarzalność wymiarów i szczelność. Tolerancje zwykle wynoszą ułamki milimetra w zakresie średnic i długości.

• Dzięki temu nie ma problemów z dopasowaniem do standardowych węży o wymiarach fi 4, 6, 8, 10, 12 mm.

13. Sposób mocowania i moment dokręcania

• W zależności od tego, czy złączka ma uszczelnienie czołowe, czy wymaga użycia taśmy teflonowej, warto zwracać uwagę na zalecany moment dokręcania gwintu.

• Zbyt duże siły mogą uszkodzić gwint lub spowodować deformację podkładki.

• Zbyt słabe dokręcenie zwiększa ryzyko nieszczelności. Producent nierzadko podaje orientacyjne wartości momentu dokręcania w Nm, zależnie od rozmiaru gwintu (np. G1/4: ok. 8–12 Nm). W branży spożywczej lepiej używać kluczy dynamometrycznych, by uniknąć mikropęknięć i zachować higieniczną powierzchnię.

14. Kompatybilność z mediami

• Choć mowa o przemyśle spożywczym, zdarza się, że w instalacji płyną również detergenty, środki czyszczące, a nawet roztwory kwasów organicznych. Warto więc upewnić się, że stal 316L (lub powłoka niklowa) i uszczelki są odporne na te substancje.

• W większości standardowych przypadków (woda, soki, mleko, ścierne detergenty CIP) 316L radzi sobie znakomicie. Mosiądz niklowany, jeśli powłoka jest właściwie wykonana, też zachowuje pełnię funkcji.

15. Żywotność i serwis

• Producent często deklaruje wieloletnią trwałość złączek, jeżeli są użytkowane w zalecanym zakresie ciśnienia, temperatury i przy kompatybilnych mediach.

• Rutynowa kontrola oringów i ewentualna wymiana uszczelek zapewnia bezawaryjne działanie przez długi czas.

• Mechanizm obrotowy i kątowy poddawany intensywnym drganiom czy ruchom może z czasem wymagać przeglądu, zwłaszcza jeśli jest narażony na uderzenia mechaniczne.

Wybór materiałów do produkcji złączek kątowych obrotowych z gwintem zewnętrznym SERII 7000 do przemysłu spożywczego jest podyktowany szeregiem restrykcyjnych wymagań: od zapewnienia odporności korozyjnej, przez bezpieczeństwo higieniczne, aż po utrzymanie przystępnego poziomu cenowego. W niniejszej sekcji przyjrzymy się szczegółowo najważniejszym tworzywom stosowanym w omawianych przyłączkach, tj. stali 316L, mosiądzowi niklowanemu i różnym elastomerom.

1. Stal nierdzewna AISI 316L (elementy mające kontakt z medium)

   • Skład chemiczny i właściwości: stal 316L zawiera chrom, nikiel i molibden. Dodatek molibdenu podwyższa odporność na korozję wżerową, szczególnie w obecności chlorków (soli), natomiast obniżona zawartość węgla (oznaczenie „L” – low carbon) zmniejsza ryzyko korozji międzykrystalicznej.

   • Powierzchnia higieniczna: gładka, łatwa do czyszczenia i dezynfekcji, pozbawiona porów i szczelin, w których mogłyby zagnieżdżać się bakterie. Często spotyka się polerowanie lub elektropolerowanie elementów spożywczych, choć w standardowych złączkach kątowych zadowalająca jest gładkość fabryczna.

   • Odporność mechaniczna i termiczna: 316L zachowuje właściwości w szerokim przedziale temperatur. Jest też dość wytrzymała na uszkodzenia mechaniczne i uderzenia, co w linii produkcyjnej może się zdarzyć np. przy zacięciu maszyny czy kolizji z innym urządzeniem.

2. Mosiądz niklowany (korpus obrotowy, część gwintowana)

   • Charakterystyka mosiądzu: mosiądz to stop miedzi z cynkiem, który wyróżnia się dobrymi właściwościami mechanicznymi, plastycznością i stosunkowo niską ceną w porównaniu ze stalami nierdzewnymi.

   • Powłoka niklowa: pokrycie mosiądzu warstwą niklu (niklowanie) istotnie polepsza odporność na korozję i nadaje powierzchni elegancki, srebrzysty wygląd. W branży spożywczej ważne jest, by powłoka niklowa była równomierna i trwała. Mikrodefekty lub zadrapania mogą prowadzić do ekspozycji gołego mosiądzu, co w kontakcie z niektórymi kwasami spożywczymi mogłoby skutkować przyspieszoną korozją.

   • Zalety ekonomiczne: elementy z mosiądzu niklowanego są zwykle tańsze niż pełne wykonanie ze stali 316L, a przy odpowiedniej grubości i jakości powłoki niklowej oferują satysfakcjonującą trwałość w instalacjach spożywczych.

3. Elastomery uszczelniające (oringi, podkładki)

   • NBR (kauczuk akrylonitrylo-butadienowy): standardowo stosowany w pneumatyce i hydraulice, odporny na oleje i tłuszcze, ale w wyższych temperaturach i przy niektórych środkach dezynfekcyjnych może się zużywać szybciej. Temperatura pracy zwykle do +80°C czy +100°C.

   • EPDM (kauczuk etylenowo-propylenowy): świetna odporność na gorącą wodę, parę, stosowana w wielu zastosowaniach spożywczych. Potrafi wytrzymać do +120°C, a nawet +140°C w krótkich cyklach. Jest też chemicznie obojętna w stosunku do większości środków czyszczących.

   • FKM/Viton: elastomer dedykowany do wyższych temperatur (nawet +200°C) i agresywnych substancji chemicznych. Droższy, ale niezbędny, gdy instalacja pracuje z gorącą parą lub silnymi rozpuszczalnikami.

   • Silikon (VMQ): czasem wybierany w aplikacjach wymagających elastyczności w niskich temperaturach oraz kontaktu z żywnością, choć w złączkach push-in jest mniej popularny.

4. Struktura warstwowa i połączenia materiałów

   • Typowa złączka kątowa obrotowa w tej serii może mieć mosiężne, niklowane „gniazdo obrotowe”, w którym osadzono stalowy element kątowy, mający styczność z medium. Taki układ minimalizuje koszty, zachowując wysokie walory higieniczne.

   • Ważne jest, aby miejsce styku mosiądzu niklowanego i stali 316L nie stwarzało mostków korozyjnych (potencjałów galwanicznych). W praktyce producenci kontrolują skład stopów i sposób łączenia, by uniknąć takiej korozji.

   • W przypadku, gdy złączka ma mieć bezpośredni kontakt z bardzo agresywnymi substancjami (np. kwasy o stężeniu bliskim 100%), klienci nierzadko zamawiają warianty w pełni ze stali nierdzewnej, by nie ryzykować pęknięcia powłoki niklowej w dłuższym okresie.

5. Procesy wykończeniowe

   • Niklowanie mosiądzu: W zależności od producenta stosuje się różne metody (np. niklowanie galwaniczne, chemiczne), które determinują grubość oraz twardość powłoki. Im lepiej wykonany proces, tym większa trwałość i odporność na zarysowania.

   • Pasywacja stali 316L: Często stosowana technika, która zwiększa odporność na korozję, zwłaszcza w agresywnym środowisku spożywczym (detergenty, rozmaite kwasy organiczne).

   • Polerowanie lub szlifowanie: W miejscach, gdzie wymagana jest maksymalna higieniczność, powierzchnie stali 316L mogą być polerowane, by uzyskać jeszcze gładszą strukturę.

6. Powłoki antyadhezyjne

   • W niektórych aplikacjach spożywczych, gdzie produkt jest wyjątkowo lepki (np. syrop cukrowy), stosuje się powłoki minimalizujące przywieranie surowca do metalowej powierzchni. Nie jest to jednak typowy standard w złączkach kątowych obrotowych, raczej opcja na specjalne zamówienie.

7. Trwałość i długowieczność materiałów

   • Stal 316L, dobrze pasywowana, zachowuje swoje właściwości przez wiele lat, nawet przy częstym kontakcie z środkami myjącymi i temperaturami rzędu kilkudziesięciu °C.

   • Mosiądz niklowany wykazuje optymalną równowagę między kosztem a odpornością, choć w bardzo trudnych warunkach może ustępować w pełni nierdzewnym konstrukcjom.

   • Oringi można łatwo wymieniać, co przedłuża żywotność złączek. Pęknięcie lub starzenie się uszczelki nie oznacza więc konieczności wyrzucenia całego produktu.

8. Zgodność z przepisami branżowymi

   • Kluczowym parametrem jest brak reakcji chemicznej z żywnością i niewywoływanie zmian organoleptycznych (smak, zapach). Materiały takie jak 316L czy niklowany mosiądz spełniają te wymogi w większości typowych zastosowań spożywczych.

   • Jeśli dana linia produkcyjna wytwarza produkt certyfikowany (np. ekosery, soki bio), klienci często wymagają pisemnego potwierdzenia braku substancji toksycznych i zgodności z normami.

   • Oringi z certyfikatem FDA lub innej organizacji – szczególnie ważne, gdy kontakt z medium jest bezpośredni i długotrwały.

9. Praktyczne wskazówki dotyczące materiałów

   • Przy intensywnym użytkowaniu i częstych cyklach CIP warto zainwestować w oringi EPDM bądź FKM, żeby uniknąć przedwczesnej degradacji.

   • Kontrola stanu powłoki niklowanej co pewien czas zapobiega odsłonięciu mosiądzu, co mogłoby stać się przyczyną punktowej korozji w obecności kwasów.

   • Jeśli instalacja pracuje w środowisku słonym (np. zakłady przetwórstwa rybnego), podwyższona zawartość chlorków może wymagać szczególnej uwagi – stąd stal 316L jest znakomitym wyborem.

10. Wybór najlepszego wariantu

• Jeśli priorytetem jest najwyższa możliwa odporność korozyjna i pewność pracy w każdych warunkach, najlepiej wybrać złączkę o jak największym udziale stali 316L.

• Gdy kluczowa jest cena i aplikacja nie jest aż tak narażona na chemiczne obciążenia, wystarcza standardowa konstrukcja mosiądz-nikiel + stal 316L w obszarach styku z medium.

• Należy zwracać uwagę na to, czy gwint obrotowy (często z mosiądzu) nie ma bezpośredniego kontaktu z produktem spożywczym. Jeśli nie, ryzyko korozji i przenikania substancji jest znikome.

11. Ekologiczny aspekt materiałów

• Zarówno stal 316L, jak i mosiądz można poddać recyklingowi. To ważne w dobie zrównoważonego rozwoju, gdzie liczy się wydłużenie cyklu życia produktów.

• Elastyczność w wymianie oringów przedłuża żywot całej złączki, co też przekłada się na mniejszą ilość odpadów.

• Trwałość tych materiałów w aplikacjach spożywczych ogranicza częste wymiany i generowanie śmieci.

12. Bezpieczeństwo użytkowania

• Materiały zastosowane w przyłączkach kątowych obrotowych (316L, mosiądz niklowany, elastomery) nie stanowią zagrożenia dla pracowników, o ile używane są zgodnie z przeznaczeniem.

• Gładkie, łatwe do mycia powierzchnie minimalizują ryzyko rozwoju mikroorganizmów, co podnosi bezpieczeństwo żywności.

• Brak ostrych krawędzi i stabilna konstrukcja obrotowa dodatkowo zmniejszają ryzyko wypadków podczas montażu.

Prawidłowy montaż złączek kątowych obrotowych z gwintem zewnętrznym jest kluczowy, aby zapewnić długotrwałą, bezawaryjną pracę instalacji w przemyśle spożywczym. W tej sekcji przedstawimy szczegółową instrukcję, opierając się na rozwiązaniach SERII 7000 (316L /600115-A) od CPP PREMA, z uwzględnieniem aspektów higieny i bezpieczeństwa.

1. Przygotowanie miejsca pracy

   • Upewnij się, że linia produkcyjna jest wyłączona, a w instalacji panuje zerowe ciśnienie. Dotyczy to zarówno sprężonego powietrza, jak i obiegu wody czy innych cieczy spożywczych.

   • W przypadku branży spożywczej miejsce montażu powinno być czyste. Unikaj styczności z brudem, tłuszczami czy resztkami produktu, które mogłyby zanieczyścić wnętrze złączki.

   • Zapewnij sobie wystarczającą ilość przestrzeni, by mieć swobodny dostęp do gwintu i przyłączki kątowej. Przydatne będą klucze o odpowiednich rozmiarach, opcjonalnie klucz dynamometryczny.

2. Wybór odpowiedniej przyłączki

   • Dobierz rozmiar gwintu zewnętrznego (G1/8, G1/4, G3/8, G1/2) zgodnie z wejściem w korpus maszyny lub inną częścią instalacji.

   • Upewnij się, że średnica węża (fi 4, 6, 8, 10, 12 mm) jest kompatybilna z modelem przyłączki. W przeciwnym razie mechanizm push-in może nie zapewnić szczelnego połączenia.

   • Jeśli w Twojej aplikacji występują specyficzne warunki temperatury lub agresywne środki czyszczące, sprawdź rodzaj oringów w przyłączce i ewentualnie zainstaluj warianty odporne (EPDM, FKM).

3. Sprawdzenie stanu uszczelek i elementów kątowych

   • Przed montażem obejrzyj złączkę. Zwróć uwagę na powierzchnię gwintu, czy nie ma śladów uszkodzeń mechanicznych (np. wgnieceń, wiórów).

   • Sprawdź pierścień zaciskowy w mechanizmie wtykowym: powinien być czysty, bez widocznych oznak odkształceń. Oring uszczelniający – wolny od nacięć, zarysowań.

   • Obróć kątowy korpus, aby upewnić się, że ruch obrotowy odbywa się płynnie, bez przeskakiwania czy zacięć.

4. Przygotowanie gwintu (uszczelnienie)

   • Jeśli model przyłączki posiada wbudowaną uszczelkę czołową, wystarczy dokręcić gwint do stykowego położenia, zwykle bez użycia dodatkowych środków typu taśma PTFE. W dokumentacji może być wskazane, czy takie uszczelnienie czołowe zapewnia pełną szczelność przy określonym momencie dokręcania.

   • W innych przypadkach można użyć taśmy teflonowej (PTFE) lub pakuł z pastą, pamiętając, by nakładać je zgodnie z kierunkiem gwintu i w ilości zalecanej do rozmiaru danej złączki.

   • W branży spożywczej lepiej unikać nadmiernego stosowania pakuł, gdyż drobne włókna mogą przedostawać się do wnętrza instalacji. Taśma PTFE jest bardziej higieniczną opcją, o ile jest zatwierdzona do zastosowań spożywczych.

5. Wkręcanie złączki w gniazdo

   • Umieść gwint zewnętrzny przyłączki w gnieździe urządzenia, a następnie wkręcaj go ręcznie, aż poczujesz wyraźny opór. Dzięki temu możesz wyczuć, czy gwint wszedł prawidłowo i nie dochodzi do przekoszenia.

   • Dokręć złączkę za pomocą klucza płaskiego lub oczkowego, uważając, by nie użyć nadmiernej siły. W niektórych przypadkach przydaje się klucz dynamometryczny – np. G1/4 dokręca się zwykle do ok. 8–12 Nm. Producent w kartach katalogowych często podaje rekomendowane wartości momentu.

   • Upewnij się, że kątowa część złączki może się swobodnie obracać (jeśli to pożądane). Oznacza to, że mechanizm obrotowy nie został „zgnieciony” przez zbyt mocne dociągnięcie.

6. Ustawienie pozycji kątowej

   • W złączkach kątowych obrotowych wstępnie można ustawić korpus w pożądanym kierunku węża, dopiero potem dokręcić pierścieniowo gwint uszczelniający. W niektórych konstrukcjach, dzięki wbudowanemu uszczelnieniu, wystarczy dociągnąć gwint do granicy szczelności, a korpus i tak zachowuje możliwość obrotu w określonym zakresie.

   • Skontroluj, czy wybrany kąt położenia wylotu węża pozwala na naturalne poprowadzenie przewodu, bez zbytnych zgięć ani skręceń. Pamiętaj, że w branży spożywczej zbyt ciasne łuki węży sprzyjają akumulacji zanieczyszczeń i utrudniają mycie.

7. Podłączanie węża (system push-in)

   • Upewnij się, że koniec węża jest czysty, równo przycięty (najlepiej za pomocą specjalnych nożyc do węży) i pozbawiony zadziorów.

   • Wprowadź wąż w otwór wtykowy złączki pod kątem prostym, aż usłyszysz lub poczujesz kliknięcie pierścienia zaciskowego. Koniec węża powinien dotrzeć do wewnętrznego oporu w złączce.

   • Delikatnie pociągnij wąż wstecz, by sprawdzić, czy jest pewnie zamocowany. Jeśli się wysuwa, to znak, że nie został wsunięty do końca lub coś blokuje mechanizm zaciskowy.

8. Sprawdzenie szczelności i test ciśnieniowy

   • Po podłączeniu wszystkich węży i złączek w linii, włącz instalację i stopniowo zwiększaj ciśnienie. Obserwuj newralgiczne miejsca, szczególnie gwint i punkt wprowadzenia węża.

   • Jeśli panuje niskie ciśnienie (np. 1–2 bar), użyj wody z mydłem lub dedykowanego sprayu do wykrywania nieszczelności. Wszelkie pęcherzyki wskazują na konieczność poprawienia połączenia.

   • Jeżeli test przebiegnie pomyślnie, stopniowo podnoś ciśnienie do roboczego (np. 6–8 bar). Upewnij się, że nie pojawiają się żadne przecieki. Dopiero wówczas możesz uruchomić linię w normalnym cyklu produkcyjnym.

9. Demontaż i ponowne ustawienie

   • Aby odłączyć wąż, naciśnij kołnierz zwalniający (pierścień na złączce) w kierunku korpusu, a jednocześnie pociągnij przewód na zewnątrz. Taki ruch rozluźnia ząbki pierścienia zaciskowego.

   • Chcąc zmienić kąt wyjścia węża, możesz – w zależności od typu uszczelnienia gwintu – delikatnie poluzować gwint i obrócić kątową część złączki. Jeśli posiadasz konstrukcję z samouszczelniającym się pierścieniem obrotowym, korekta położenia będzie jeszcze prostsza.

10. Czyszczenie i konserwacja

• W przemyśle spożywczym częste mycie (CIP, COP) jest standardem. Złączka kątowa obrotowa powinna być odporna na używane środki czystości, niemniej zaleca się okresową inspekcję powłoki niklowej (o ile jest widoczna).

• Po każdej intensywnej operacji mycia sprawdź, czy nie doszło do poluzowania elementów. Zwróć uwagę, czy oringi nie są nadmiernie zużyte lub spękane.

• W razie konieczności wymiany oringów, postępuj zgodnie z zaleceniami producenta. Zazwyczaj trzeba rozmontować złączkę od strony mechanizmu wtykowego. Upewnij się, że wymieniane uszczelki mają odpowiedni rozmiar i materiał (NBR, EPDM, FKM).

11. Typowe błędy montażowe

• Zbyt duży moment dokręcania gwintu – grozi uszkodzeniem uszczelnienia czołowego lub zerwaniem gwintu w korpusie.

• Niewłaściwe uszczelnienie gwintu – jeśli zabraknie taśmy PTFE (w modelach bez oringu czołowego) lub użyjemy niewłaściwego materiału, pojawi się wyciek.

• Niedopasowana średnica węża – zbyt duża lub zbyt mała średnica uniemożliwia szczelne wciśnięcie rurki w złączkę.

• Zabrudzenie mechanizmu push-in – resztki po obróbce, pył czy elementy roślinne z linii produkcyjnej mogą blokować pierścień zaciskowy.

• Brak przeglądów oringów – zwłaszcza w instalacjach CIP, gdzie temperatury mogą być wysokie i środki agresywne.

12. Bezpieczeństwo i ergonomia

• Stosuj rękawice ochronne i okulary, szczególnie przy pracach serwisowych w sąsiedztwie gorących mediów lub ciśnienia.

• Upewnij się, że węże nie stanowią zagrożenia – staraj się prowadzić je wzdłuż tras technologicznych, omijając obszary ruchu ludzi czy maszyn.

• Kołnierz zwalniający zaprojektowano tak, by minimalizować ryzyko przypadkowego rozłączenia, ale zawsze warto przeprowadzić finalny test.

13. Instrukcje producenta

• W opakowaniu lub na stronie producenta (CPP PREMA) często znajdują się skrócone zalecenia dotyczące montażu. Zawsze warto się z nimi zapoznać, bo opisują one specyficzne cechy serii 7000 czy modelu 316L /600115-A.

• Jeżeli warunki pracy odbiegają od standardowych (np. bardzo wysokie ciśnienie, wysoka temperatura, substancje nietypowe), producent może zalecić specjalne warianty oringów lub inne modyfikacje.

Poniżej prezentujemy zestaw najczęściej zadawanych pytań (FAQ) dotyczących złączek kątowych obrotowych z gwintem zewnętrznym SERII 7000 do przemysłu spożywczego, jakie produkuje CPP PREMA pod oznaczeniem 316L /600115-A (m.in. G1/8 fi 4 mm, G1/8 fi 6 mm, G1/4 fi 6 mm, G1/8 fi 8 mm, G1/4 fi 8 mm, G1/4 fi 10 mm, G3/8 fi 10 mm, G1/2 fi 10 mm, G3/8 fi 12 mm, G1/2 fi 12 mm). Odpowiedzi pomogą rozwiać wątpliwości i ułatwią decyzje zakupowe oraz montażowe.

1. Czy te przyłączki są przeznaczone wyłącznie do branży spożywczej?
Nie wyłącznie, choć przede wszystkim tak. Dzięki spełnieniu surowych wymogów higienicznych mogą pracować również w innych sektorach, np. farmaceutycznym, kosmetycznym, chemicznym czy ogólnej pneumatyce. Jednak ich głównym przeznaczeniem jest sektor spożywczy, gdzie łatwość utrzymania w czystości i bezpieczeństwo kontaktu z żywnością są kluczowe.

2. Jakiego typu medium można przez nie transportować?
Najczęściej stosuje się je do sprężonego powietrza, wody, płynów spożywczych (mleko, soki, piwo, napoje gazowane), a także łagodnych substancji chemicznych. Ważne, by sprawdzić kompatybilność oringów i powłoki niklowej ze specyficznym medium (np. kwasy, zasady). Stal 316L jest dość uniwersalna, ale elastomer w oringu musi odpowiadać warunkom pracy.

3. Czy złączki kątowe obrotowe można montować w pionie, a wąż kierować w dół?
Tak. Pozycja montażu jest dowolna – obrotowość i kątowy charakter konstrukcji pozwalają na ustawienie węża w kierunku poziomym, pionowym czy ukośnym. Najważniejsze jest to, by nie przekraczać dopuszczalnego promienia gięcia węża i unikać przeciążeń mechanicznych.

4. Jaka jest maksymalna temperatura robocza?
Zależy to przede wszystkim od materiału oringów. Standardowo NBR pracuje do ok. +80–100°C, EPDM może wytrzymać +120–140°C, a FKM (Viton) nawet do +150–200°C w krótkich cyklach. Sama stal 316L i mosiądz niklowany pozwalają na jeszcze wyższe temperatury, ale ograniczeniem pozostaje uszczelnienie. W aplikacjach CIP, gdzie mamy styczność z parą wodną, wskazane jest sprawdzenie dokumentacji lub zamówienie wersji z odporniejszym elastomerem.

5. Czy gwint BSPP (G) wymaga dodatkowego uszczelnienia w postaci taśmy teflonowej?
Zależnie od modelu. Niektóre przyłączki posiadają wbudowany o-ring czołowy (tzw. face seal), który wystarczy do uzyskania szczelności na połączeniu gwintowanym. Jeśli złączka tego nie ma, trzeba użyć taśmy PTFE, pakuł z pastą lub innego systemu uszczelniającego. W przemyśle spożywczym preferuje się taśmę PTFE akceptowaną do kontaktu z żywnością.

6. Czy można stosować te przyłączki w próżni?
Tak, do pewnego stopnia. Próżnia nie przekracza zwykle obciążeń mechanizmów push-in bardziej niż nadciśnienie. Jeśli jednak mamy do czynienia z głęboką próżnią (np. < -0,9 bar), warto skonsultować się z producentem, by potwierdzić szczelność i brak ryzyka zasysania powietrza przez oring.

7. Jak dbać o higienę przy częstym myciu i dezynfekcji instalacji?
Złączki kątowe obrotowe 316L /600115-A projektowano z myślą o myciu CIP (Cleaning In Place). Ich gładkie powierzchnie łatwo spłukiwać. Ważne, by nie używać szczotek metalowych czy agresywnych środków ściernych, bo mogą naruszyć powłokę niklową. Regularnie sprawdzaj stan oringów, które mają kontakt z gorącą wodą i chemią.

8. Czy obrotowość oznacza, że gwint może się odkręcić w czasie pracy?
Nie. Gwint wkręcany w gniazdo (np. G1/4) pozostaje nieruchomy po dokręceniu, a obrotowy jest jedynie człon korpusu, w którym osadzony jest wąż. Mechanizm obrotowy jest tak skonstruowany, by nie przenosić ruchu na część gwintowaną. Po prawidłowym dokręceniu i uszczelnieniu gwint się nie poluzuje.

9. Jak wybrać średnicę węża (fi 4, 6, 8, 10, 12)?
Należy uwzględnić planowany przepływ medium oraz ciśnienie robocze. Mniejsza średnica oznacza wyższe straty ciśnienia przy dużych przepływach, ale zarazem zajmuje mniej miejsca i jest lżejsza. Zbyt duża średnica mogłaby być niepotrzebna w małych urządzeniach i generowałaby zbędne koszty. Dokumentacja producenta często podaje przykłady przepływów w zależności od fi.

10. Czy złączki kątowe nadają się do mediów z cząstkami stałymi (np. drobiny owoców)?
Generalnie system push-in jest przeznaczony do płynów i gazów o niskiej lepkości i bez dużej ilości cząstek stałych. Jeśli w medium znajdują się cząstki, mogą zatykać lub rysować pierścień zaciskowy czy oring. Do transportu produktów z kawałkami owoców lepiej stosować specjalistyczne instalacje o większych przekrojach i innych typach łączników.

11. Czy złączki wytrzymają uderzenia mechaniczne?
Elementy stalowe 316L i mosiądz niklowany są stosunkowo wytrzymałe, ale intensywne uderzenie metalowym przedmiotem może uszkodzić powłokę lub korpus. Jeśli w środowisku pracy występują narażenia na częste kolizje, warto zadbać o osłony mechaniczne dla wrażliwych punktów instalacji.

12. Jak często trzeba wymieniać oringi?
To zależy od intensywności pracy instalacji, temperatur, chemii i częstotliwości cykli CIP. W wielu zakładach spożywczych okresowe przeglądy (np. raz na kwartał) pozwalają ocenić stan uszczelek i je wymienić, zanim pojawią się wycieki. Sam oring jest tani, a wymiana szybka, dlatego profilaktyka jest korzystna.

13. Czy można kupić same elementy zapasowe (np. pierścień zaciskowy)?
Tak, wielu producentów (w tym CPP PREMA) oferuje zestawy naprawcze lub części zamienne do popularnych złączek. Czasem jednak bardziej opłaca się wymienić całą złączkę, jeśli uszkodzenie jest rozległe albo dotyczy korpusu.

14. Co zrobić, jeśli złączka przecieka zaraz po montażu?
Najpierw zidentyfikuj źródło wycieku. Czy to gwintowe połączenie, czy wlot węża?

• Jeśli gwint: sprawdź uszczelnienie (taśma PTFE lub oring czołowy), ponownie dokręć z zalecanym momentem.

• Jeśli wlot węża: upewnij się, że wąż jest równo przycięty i wsunięty do końca, a pierścień zaciskowy nie jest zabrudzony.

15. Czy obrotowość złączki można zablokować na stałe?
Niektóre modele mają pierścień dociskowy, który w pewnym zakresie może ustabilizować kąt. Z reguły jednak idea obrotowej konstrukcji polega na swobodnym ruchu, który nie wymaga dodatkowego blokowania. Jeśli chcesz całkowicie unieruchomić złączkę, możesz dokręcić korpus tak, by mechanizm obrotowy się nie poruszał, ale to zależy od konkretnej konstrukcji.

16. Czy wózek widłowy przejeżdżający nad wężem z taką złączką jest ryzykowny?
Przejeżdżanie wózkiem nad wężami jest zawsze ryzykowne. Złączka kątowa obrotowa nie stanowi tutaj szczególnego punktu zagrożenia bardziej niż inne łączniki, jednak zaleca się unikanie takich praktyk. Można zainstalować osłonę lub prowadzić węże w korytkach, aby uchronić je przed uszkodzeniami mechanicznymi.

17. Jak wyróżnić poszczególne średnice przyłączek?
Zwykle na korpusie bądź w dokumentacji widnieje oznaczenie (np. G1/4 – 8 mm, 316L /600115-A). Dodatkowo można mierzyć średnicę otworu wlotowego. W warunkach magazynowych warto każdą średnicę przechowywać w osobnym opakowaniu i podpisać, by uniknąć pomyłek montażowych.

18. Czy instalacja wymaga dodatkowych złączek kompensujących drgania?
To zależy od aplikacji. Same złączki kątowe obrotowe przenoszą pewne drgania dzięki zdolności obrotu, ale jeśli maszyna generuje silne wibracje, warto rozważyć instalację odcinków elastycznych lub kompensatorów. Zapobiegnie to nadmiernemu obciążeniu węży i złączek.

19. Czy w obszarze, gdzie płynie ciecz gorąca o temperaturze 100°C, mogę użyć standardowego oringu NBR?
Raczej niezalecane. NBR często traci właściwości powyżej +80–100°C, w kontakcie z wrzątkiem szybciej się starzeje i może pękać. Lepiej wybrać EPDM lub FKM. Warto to ustalić z producentem przed zakupem.

20. Czy te złączki są dostępne też z gwintem wewnętrznym zamiast zewnętrznego?
Tak, ale wtedy nie będą nazywać się „z gwintem zewnętrznym”. CPP PREMA oferuje różne warianty kształtek, np. kątowe obrotowe z gwintem wewnętrznym lub proste. Wystarczy zajrzeć do katalogu i sprawdzić, czy dostępna jest docelowa konfiguracja.
