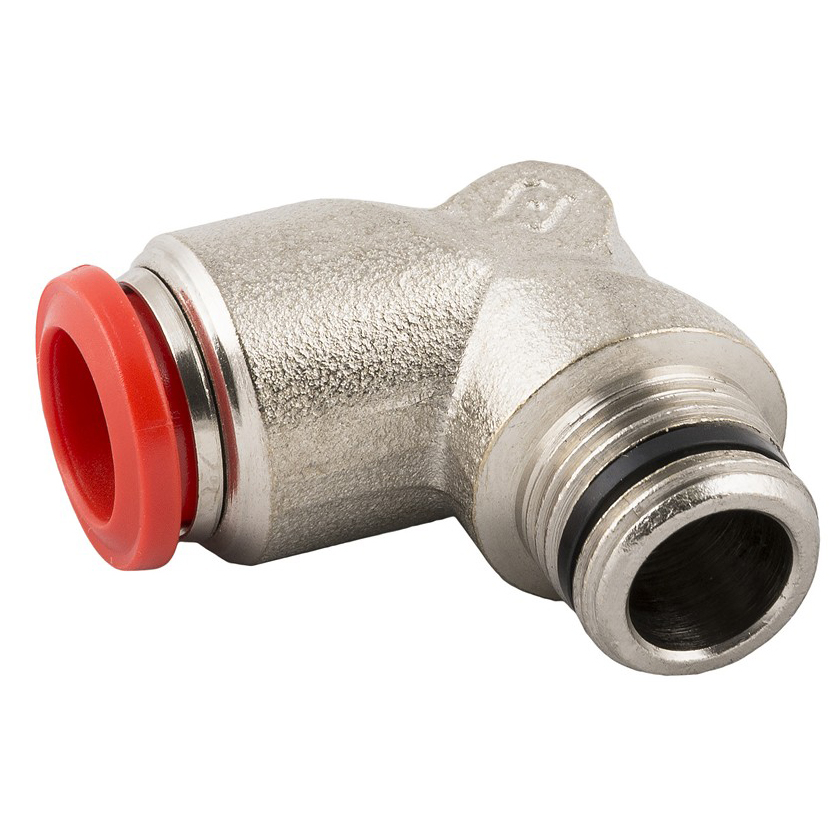

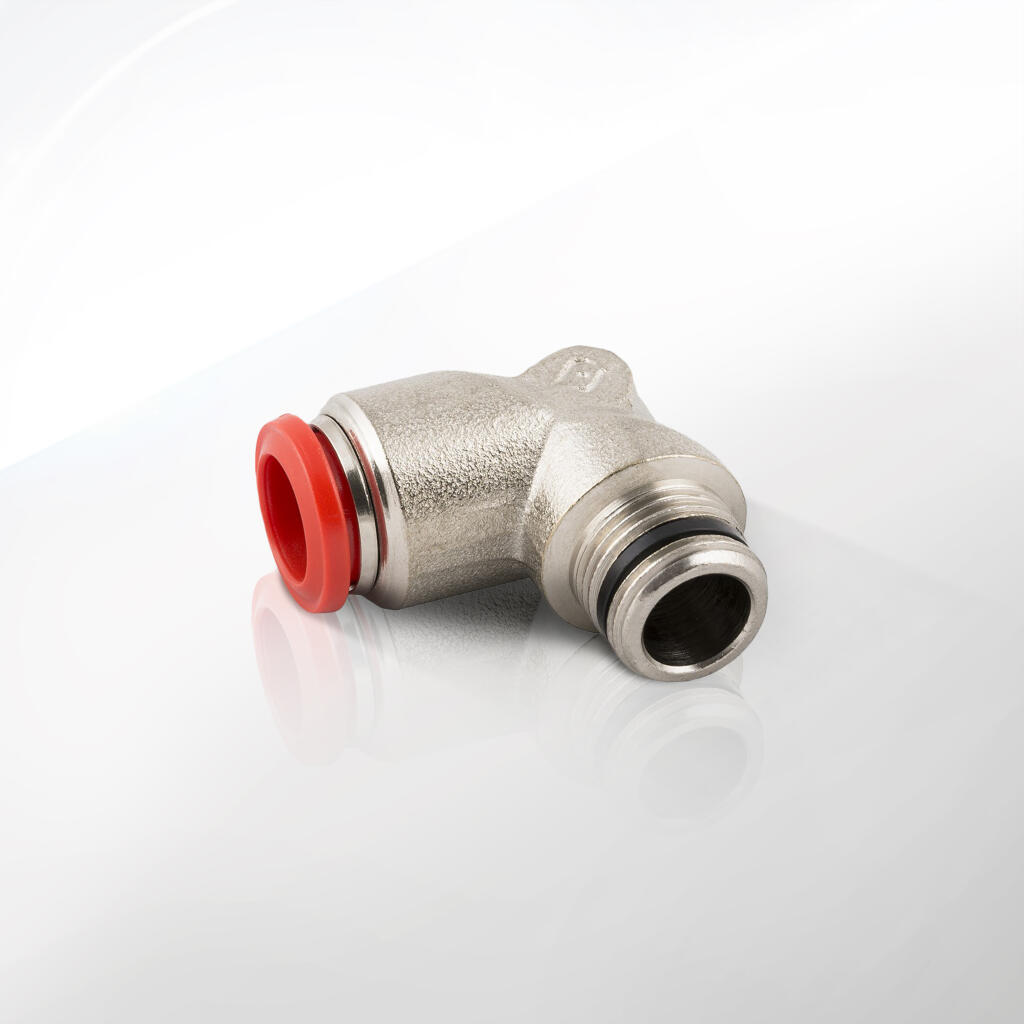

Złączki kątowe wtykowe z gwintem zewnętrznym BSPT ( stożkowym ) typ 80.0050.05

Złączki kątowe wtykowe z gwintem zewnętrznym BSPT (stożkowym) wchodzące w skład serii 50000 to specjalistyczne elementy montażowe wykorzystywane w szeroko pojętych instalacjach pneumatycznych. Marka CPP PREMA słynie z wysokiej jakości wykonania, trwałości i wieloletniej tradycji w dziedzinie produkcji podzespołów dla układów przesyłu sprężonego powietrza, gazów technicznych oraz innych czynników roboczych. Precyzja obróbki mosiądzu niklowanego, z którego wykonane są korpusy, przekłada się na długotrwałą żywotność i niezawodność w intensywnej eksploatacji. Jest to szczególnie ważne w branżach, w których stabilność parametrów pneumatyki decyduje o wydajności całej linii produkcyjnej lub maszyny.

Określenie „złączka kątowa wtykowa” opisuje konkretny rodzaj produktu. „Kątowa” oznacza, że przepływ medium zmienia kierunek o 90 stopni w obrębie złączki, co pozwala oszczędzić miejsce i ułatwia prowadzenie przewodów w ciasnych przestrzeniach. „Wtykowa” odnosi się do prostego i szybkiego sposobu instalacji przewodu z tworzywa sztucznego w złączu – wystarczy wcisnąć odpowiednio przygotowany koniec w wejście, aby uzyskać pewne uszczelnienie. Taki typ montażu jest popularny w przemyśle, gdzie liczą się łatwość serwisowania, skrócenie przestojów oraz bezpieczeństwo.

Gwint BSPT (oznaczany też jako R, stożkowy) został standaryzowany zgodnie z normą ISO 7-1. Stożkowy gwint zewnętrzny zapewnia doskonałe parametry szczelności przy współpracy z odpowiednim gniazdem wewnętrznym (najczęściej BSPT lub w niektórych przypadkach BSPP z dodatkowym uszczelnieniem). Dzięki temu nie ma konieczności stosowania skomplikowanych dodatkowych pierścieni uszczelniających, a sama instalacja przebiega szybko. Stożkowa konstrukcja ułatwia też zabezpieczenie połączenia przed przypadkowym obluzowaniem w warunkach wibracji czy wstrząsów.

Marka CPP PREMA, wprowadzając serię 50000, postawiła na standaryzację wymiarów gwintów, tak aby złączki były kompatybilne z powszechnie stosowanymi średnicami przewodów. Stąd w ofercie znajdują się modele dedykowane przewodom o średnicy od 4 mm aż do 12 mm (oraz rzadziej spotykane 5 mm, w przypadku gwintu M5). Z uwagi na różnorodność zastosowań w przemyśle spożywczym, chemicznym czy energetyce, niklowanie mosiądzu chroni przed korozją i poprawia ogólną odporność mechaniczną produktu. W rezultacie złączki cechują się znakomitym stosunkiem jakości do ceny.

CPP PREMA kładzie duży nacisk na jakość każdego detalu. Wykorzystuje materiały i podzespoły, które podlegają rygorystycznym testom wytrzymałościowym. Wysokie normy jakości sprawiają, że produkty tej marki cieszą się zaufaniem użytkowników. W tym segmencie rynku liczy się również dostępność części zamiennych – w przypadku złączek kątowych wtykowych konstrukcja jest jednak tak zaprojektowana, by części eksploatacyjne były zminimalizowane (uszczelki NBR czy pierścienie sprężyste są łatwo dostępne i tanie). Dzięki temu użytkownik w razie potrzeby może dokonać szybkiej naprawy, lecz w praktyce rzadko zachodzi konieczność wymiany, gdyż poprawnie zamontowana złączka wytrzymuje zwykle długotrwałą pracę w wymagających warunkach.

Seria 50000 obejmuje też inne warianty złączek wtykowych, takie jak złączki proste, trójniki czy kolanka obrotowe, ale tu koncentrujemy się na wersji kątowej z gwintem zewnętrznym stożkowym (R). Charakterystyczną cechą tej grupy jest stosunkowo niski profil, co w połączeniu z kolanową formą daje możliwość łatwej aranżacji linii pneumatycznych. Projektanci instalacji doceniają kompaktowe rozmiary i możliwość stosowania przewodów o różnych średnicach zewnętrznych, co pozwala zoptymalizować przepływy i ciśnienie bez zajmowania dużej przestrzeni.

W kontekście korzyści dla użytkownika końcowego należy podkreślić uniwersalność. Złączki kątowe wtykowe gwint zewnętrzny R1/2 do przewodu fi 12 mm sprawdzą się w bardziej rozbudowanych i obciążonych systemach, gdzie wymaga się większych przekrojów przepływu i wysokiej odporności na podwyższone ciśnienia robocze (zwykle do kilkunastu bar). Z kolei warianty R1/8 do fi 4 mm lub fi 6 mm idealnie nadają się do kompaktowych układów sterowania pneumatycznego w automatyce przemysłowej, gdzie liczy się mały gabaryt i niewielkie przepływy.

Wszystkie złączki serii 50000 z gwintem stożkowym (BSPT) posiadają cechy wspólne, takie jak:

• Korpus z mosiądzu pokrytego warstwą niklu,

• Mechanizm wtykowy oparty na pierścieniu zaciskowym i uszczelce,

• Precyzyjnie wykonany gwint stożkowy R,

• Wygodne ściąganie przewodu, możliwe dzięki wciśnięciu i zwolnieniu pierścienia,

• Kompatybilność z większością standardowych przewodów polietylenowych, poliuretanowych, poliamidowych, a nawet teflonowych (PTFE) o zgodnej średnicy zewnętrznej.

Nawet w sytuacjach, w których ciśnienie robocze jest stosunkowo wysokie, poprawny dobór i montaż złączek kątowych CPP PREMA minimalizuje ryzyko wycieków i niekontrolowanych spadków ciśnienia. Dzięki temu instalacja pracuje wydajnie, a koszty utrzymania (np. energii potrzebnej do sprężania powietrza) mogą być niższe. Solidne uszczelnienia i wysoka jakość gwintu chronią przed nieszczelnościami powstałymi w wyniku drgań maszyn czy dynamicznego charakteru pracy siłowników.

Złączki kątowe wtykowe z gwintem zewnętrznym stożkowym BSPT serii 50000 CPP PREMA znajdują szerokie zastosowanie w przemyśle, warsztatach usługowych oraz w automatyce przemysłowej. Przede wszystkim są one wykorzystywane wszędzie tam, gdzie konieczne jest szybkie i pewne połączenie dwóch odcinków instalacji pneumatycznej pod kątem 90 stopni. Z uwagi na koncepcję wtykową, cały proces przebiega niemal błyskawicznie – wystarczy włożyć koniec przewodu w odpowiednie gniazdo, aby uzyskać bezpieczne uszczelnienie. W praktyce sprowadza się to do:

1. Linie produkcyjne i montażowe: W halach fabrycznych, gdzie panuje duże zapotrzebowanie na sprężone powietrze, liczy się wydajność i niezawodność. Złączki kątowe sprawdzają się tam, gdzie przestrzeń jest ograniczona i trzeba prowadzić przewody zakręcające o 90 stopni. Można je spotkać w układach zasilających roboty przemysłowe, siłowniki, narzędzia pneumatyczne czy ramiona manipulatorów.

2. Przemysł spożywczy: W branży spożywczej często wymaga się materiałów o wysokiej czystości i odporności na korozję. Mosiądz niklowany, z którego wykonano złączki, dobrze znosi kontakt z wilgocią i standardowymi środkami myjącymi. Montaż takich złączek w układach dozujących, pakujących czy transportujących produkty sypkie i płynne jest popularnym rozwiązaniem.

3. Przemysł chemiczny i farmaceutyczny: Również w aplikacjach wymagających podawania gazów obojętnych czy sprężonego powietrza do procesów laboratoryjnych i produkcyjnych. Dzięki prostej konstrukcji, niewielkim wymiarom i odporności na wiele substancji, złączki kątowe kładą nacisk na bezpieczeństwo i pewność połączenia.

4. Układy automatyki i sterowania: Wszelkiego rodzaju zawory, siłowniki, czujniki i regulatory często potrzebują przewodów pneumatycznych niewielkiej średnicy (np. fi 4, fi 6, fi 8). Krótkie trasy i zmienne kąty ułożenia kabli to standard w rozdzielniach automatyki. Złączki wtykowe pozwalają na szybką wymianę czy modyfikację instalacji, a stożkowy gwint R1/8 czy R1/4 gwarantuje bezproblemową integrację z komponentami opartymi na standardach europejskich.

5. Branża motoryzacyjna i warsztatowa: W warsztatach samochodowych, gdzie używa się narzędzi pneumatycznych, kluczy udarowych czy pistoletów lakierniczych, złączki kątowe służą do prowadzenia wąskich przewodów w trudno dostępnych miejscach. Stożkowe gwinty w rozmiarach R1/4 lub R3/8 to częsty wybór do pistoletów do pompowania opon, pistoletów do lakieru czy instalacji sprężonego powietrza na stacjach obsługi pojazdów.

6. Aplikacje w gospodarstwach rolnych: W rolnictwie, szczególnie przy automatyzacji procesów hodowli i upraw, stosuje się systemy podawania powietrza, mgły wodnej czy nawet rozwiązań do czyszczenia i dezynfekcji. Złączki kątowe wtykowe mosiężne sprawdzają się w kontaktach ze zmiennymi warunkami atmosferycznymi i częstym narażeniem na wilgoć.

7. Energetyka i ciepłownictwo: Choć złączki te projektowano głównie do pneumatyki, nieraz spotyka się je w pomocniczych układach sterowania i automatyzacji w elektrowniach czy ciepłowniach. Mogą też być stosowane w instalacjach wytwarzania biogazu (przy zachowaniu odpowiedniej odporności na czynniki chemiczne i temperaturę).

8. Zastosowania domowe i hobbystyczne: Choć seria 50000 to przede wszystkim rozwiązanie profesjonalne, wielu majsterkowiczów z powodzeniem wykorzystuje kątowe złączki w warsztacie domowym. Można je spotkać w niewielkich kompresorach do prac lakierniczych czy podczas majsterkowania, gdy trzeba zasilić narzędzia powietrzem o określonym ciśnieniu.

Jedną z kluczowych zalet, wynikających z samej istoty pneumatyki, jest łatwość demontażu i ponownego montażu instalacji. Tam, gdzie pojawia się potrzeba częstego zmieniania układu, dołączania dodatkowych gałęzi czy wymiany urządzeń, złączki kątowe wtykowe pozwalają na szybką rekonfigurację. Takie „elastyczne” systemy pneumatyczne są szczególnie cenne w firmach produkcyjnych, które stale unowocześniają linie wytwórcze.

Kolejnym aspektem zastosowań jest bezpieczeństwo. Złączki kątowe wtykowe BSPT serii 50000 zaprojektowano, by zminimalizować ryzyko rozszczelnień w warunkach dynamicznego obciążenia, drgań czy różnic temperatur. To ważne w praktycznie każdym obszarze przemysłu, gdzie niekontrolowany wyciek sprężonego powietrza może generować koszty energii i powodować niebezpieczne spadki ciśnienia. Konstrukcja gwintu stożkowego R z reguły nie wymaga dodatkowych uszczelek, jednak niekiedy stosuje się taśmę uszczelniającą (PTFE) lub pastę, aby uzyskać pełną pewność, zwłaszcza przy wyższych wartościach ciśnienia.

Złączki te występują w wielu rozmiarach gwintów (R1/8, R1/4, R3/8, R1/2, a nawet wersje z gwintem M5), co daje ogromną uniwersalność. W efekcie sprawdzą się one zarówno w prostych układach zasilających narzędzia pneumatyczne, jak i w złożonych liniach produkcyjnych z szeregiem zaworów i siłowników. Wszędzie tam, gdzie wymagane jest załamanie toru przepływu pod kątem 90 stopni, warto rozważyć użycie kolanek wtykowych, bo pozwalają one zaoszczędzić miejsce i poprawić estetykę instalacji.

Zważywszy na cały przekrój branż, w których powszechnie korzysta się z technologii sprężonego powietrza, można stwierdzić, że seria 50000 z gwintem stożkowym R i z wtykowym systemem mocowania przewodów to produkt sprawdzający się w warunkach przemysłowych, warsztatowych i w półprofesjonalnych zastosowaniach. Konieczność dopasowania się do zakrętów, omijania przeszkód czy ustawiania przewodów w ciasnych szafach sterowniczych to powszedni problem projektantów instalacji. Złączka kątowa kładzie kres prowizorycznym rozwiązaniom i daje pewność, że połączenie wytrzyma przez długi czas.

Wreszcie, uniwersalność tych elementów to klucz do obniżania kosztów magazynowych. Firmy zajmujące się pneumatyką mogą ograniczyć liczbę typów i wielkości złączek, bo jedna seria kątowa z różnymi gwintami i średnicami pozwala obsłużyć wiele potrzeb. Również serwisanci czy monterzy instalacji cenią sobie standardy wymiarowe i solidną konstrukcję – brak konieczności częstych wymian minimalizuje przestoje maszyn i linii produkcyjnych.

Złączki kątowe wtykowe z gwintem zewnętrznym stożkowym BSPT serii 50000 oferują szereg parametrów technicznych, które warto poznać, aby prawidłowo dobierać je do instalacji. Poniżej przedstawiono kluczowe dane, odnoszące się do wybranych modeli (np. R1/8, R1/4, R3/8, R1/2, M5) oraz do różnych średnic przewodów (4 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm):

1. Rodzaj gwintu:

   • BSPT (R) – stożkowy, zgodny z normami ISO 7-1 i ISO 228-1 (przy połączeniach stożek–stożek lub stożek–cylinder stosuje się uszczelnienia).

   • W wybranych przypadkach gwint M5 (dla najmniejszych średnic przewodu, np. fi 5 mm).

2. Materiał korpusu:

   • Mosiądz (stop OT58), pokryty warstwą niklu technicznego. Niklowanie zapewnia dodatkową odporność na korozję i uszkodzenia mechaniczne.

3. Zakres temperatur pracy:

   • Zwykle od -10°C lub -18°C do +70°C (warto sprawdzić w dokumentacji konkretnego modelu).

   • Dla temperatur niższych od 0°C wymaga się pewności, że w układzie nie ma kondensatu, mogącego zamarzać i blokować przepływ.

4. Maksymalne ciśnienie robocze:

   • Najczęściej do 10-15 bar, zależnie od specyfikacji producenta.

   • W typowych zastosowaniach przemysłowych ciśnienie rzędu 6-10 bar jest standardem, więc złączki te pracują w bezpiecznym zakresie.

5. Uszczelnienie:

   • Na gwincie stożkowym uzyskuje się szczelność dzięki dociskowi stożkowemu. Często stosuje się taśmę teflonową (PTFE) lub pastę uszczelniającą, aby poprawić pewność połączenia.

   • W części wtykowej zastosowano uszczelkę wargową (zwykle z elastomeru NBR) oraz pierścień sprężysty, zaciskający ściankę przewodu.

6. Średnice przewodów obsługiwane przez złączki:

   • Od fi 4 mm (najmniejsze instalacje) przez 5 mm, 6 mm, 8 mm, 10 mm aż do 12 mm w standardzie.

   • Gwint M5 zwykle współpracuje z przewodem o średnicy 5 mm.

   • R1/8 najczęściej parowany z fi 4 mm, 6 mm, 8 mm.

   • R1/4 z fi 6 mm, 8 mm, 10 mm, 12 mm.

   • R3/8 z fi 8 mm, 10 mm, 12 mm.

   • R1/2 z fi 12 mm (i sporadycznie 14 mm).

7. Masa i rozmiary:

   • Zależne od kombinacji gwintu i średnicy przewodu. Mniejsze złączki (R1/8 do fi 4 mm) potrafią ważyć zaledwie kilkanaście gramów, zaś większe (R1/2 do fi 12 mm) – kilkadziesiąt gramów.

   • Długość całkowita i wysokość kolanka również zależą od konkretnego typu. Często kluczowe są wymiary klucza (SW), które pozwalają zainstalować złączkę w miejscu o ograniczonej dostępności.

8. Rodzaj medium:

   • Podstawowo: sprężone powietrze, obojętne gazy techniczne.

   • Przy użyciu odpowiednich przewodów i uszczelnień – możliwe jest stosowanie także w obiegu z cieczami o małej lepkości (np. woda, płyny chłodzące), jednak zawsze należy upewnić się, czy materiał uszczelek jest kompatybilny z danym medium.

9. Odporność na drgania i wstrząsy:

   • Konstrukcja stożkowego gwintu R zapewnia większą stabilność w warunkach obciążeń dynamicznych. Pierścień wtykowy pewnie trzyma przewód.

   • W przypadku zastosowań w obszarze maszyn wibracyjnych (np. prasy, wibroprzesiewacze) zaleca się okresowe sprawdzanie stanu uszczelnienia gwintu.

10. Standardy i normy:

    • Większość wyrobów serii 50000 odpowiada standardom PN, ISO i DIN w zakresie gwintów, wymagań wytrzymałościowych i bezpieczeństwa.

    • Produkty CPP PREMA często posiadają stosowne atesty i certyfikaty przydatne w przemyśle spożywczym, chemicznym, co potwierdza ich jakość i bezpieczeństwo użytkowania.

Aby uzyskać optymalną pracę złączek, kluczowy jest także dobór właściwego przewodu. Dla złączek wtykowych stosuje się przewody z tworzyw sztucznych (poliamid, poliuretan, polietylen), których średnica zewnętrzna odpowiada nominalnej wartości w opisie złączki. Przewód powinien być prosto i równo przycięty (najlepiej nożykiem do rur), aby uszczelnienie wargowe oraz pierścień zaciskowy miały idealny styk ze ścianką.

Z punktu widzenia przepływu warto pamiętać, że wtykowe kolanko wprowadza pewien dodatkowy opór. Należy to uwzględnić w projekcie instalacji. W praktyce jednak spadek ciśnienia spowodowany przez taki łuk o 90° jest stosunkowo niewielki. Przy większych przepływach i wymaganej dużej wydajności często wybiera się większą średnicę przewodów, co kompensuje straty.

Ważnym parametrem jest też zakres momentu dokręcania gwintu. Dla złączek BSPT w rozmiarze R1/8 zazwyczaj zaleca się wartości rzędu 8–12 Nm, dla R1/4 ok. 12–18 Nm, dla R3/8 do ok. 20–25 Nm, a dla R1/2 do 28–30 Nm (lub zgodnie z kartą katalogową). Nadmierne dokręcenie może uszkodzić gwint stożkowy, natomiast zbyt słabe dokręcenie grozi nieszczelnością. Zawsze warto stosować klucz dynamometryczny i ewentualnie dodatkowo taśmę teflonową.

Dzięki właściwemu doborowi złączek kątowych można nie tylko zmniejszyć liczbę połączeń w instalacji (redukować konieczność stosowania przejściówek czy dodatkowych kolanek), ale też uzyskać bardziej kompaktowe i schludne rozwiązanie. Kompatybilność z typowymi normami gwintów i średnic sprawia, że te złączki to wybór uniwersalny dla szerokiej gamy odbiorców.

Ostatecznie przy doborze danego produktu warto kierować się m.in.:

• Ciśnieniem roboczym instalacji,

• Temperaturą otoczenia i medium,

• Przepływem niezbędnym do zasilania urządzeń,

• Przewidywanym poziomem drgań i wibracji,

• Rodzajem medium (powietrze, gaz obojętny, woda itp.).

Złączki kątowe wtykowe z gwintem zewnętrznym BSPT (stożkowym) serii 50000 są projektowane z myślą o wytrzymałości i wieloletnim użytkowaniu. W dużej mierze zawdzięczają to odpowiedniemu doborowi materiałów konstrukcyjnych oraz procesowi produkcji. W tej sekcji przyjrzymy się dokładniej, z czego i jak tworzone są złączki marki CPP PREMA.

1. Mosiądz (stop OT58)

   • Podstawowym surowcem do wykonania korpusu i elementów gwintowanych jest mosiądz (typowo OT58). Jest to stop miedzi i cynku o doskonałej odporności na korozję oraz wystarczającej twardości, by wytrzymać ciśnienie robocze w instalacjach pneumatycznych.

   • Czysty mosiądz posiada atrakcyjne właściwości mechaniczne, co ułatwia obróbkę skrawaniem na automatach tokarskich i CNC. Dzięki temu gwinty stożkowe R mogą zostać wykonane z dużą precyzją, zapewniającą szczelność i stabilne dopasowanie do gniazda.

2. Niklowanie

   • Na powierzchnię mosiądzu nakładana jest warstwa niklu technicznego. Proces galwaniczny pozwala stworzyć jednolitą, gładką i wysoce odporną na ścieranie powłokę.

   • Niklowanie poprawia odporność korozyjną – stanowi zaporę dla utleniania i chroni stop miedzi przed działaniem szkodliwych czynników zewnętrznych (wilgoć, mgła solna, chemikalia).

   • Powierzchnia złączek, dzięki niklowi, jest też łatwa w utrzymaniu w czystości. Dla wielu sektorów przemysłowych (spożywczy, farmaceutyczny) to duży plus, bo ułatwia mycie i dezynfekcję.

3. Elastomery (uszczelki, oringi, wargi uszczelniające)

   • Kluczowe elementy odpowiedzialne za szczelność pomiędzy korpusem złączki a przewodem to specjalne uszczelki wargowe, zazwyczaj wykonane z NBR (kauczuku butadienowo-akrylonitrylowego). W niektórych produktach można spotkać FKM (Viton), jeśli wymagana jest podwyższona odporność na temperaturę lub chemikalia.

   • NBR jest popularny w pneumatyce ze względu na dobrą elastyczność i odporność na oleje, smary oraz działanie czynników atmosferycznych. W typowym zakresie temperatur (-10°C do +70°C) zachowuje odpowiednią sprężystość i szczelność.

4. Pierścień zaciskowy i pierścień sprężysty

   • Mechanizm wtykowy obejmuje zaciskowy pierścień (czasem nazywany „chwytaczem”), który dociska ściankę przewodu, zapewniając trwałe połączenie. Zwykle jest on wykonany ze stali nierdzewnej lub hartowanej stali węglowej z odpowiednim zabezpieczeniem antykorozyjnym.

   • Sprężystość pierścienia umożliwia ponowne wypięcie przewodu po wciśnięciu kołnierza zewnętrznego. Zastosowanie stali nierdzewnej zwiększa trwałość tego elementu, który jest narażony na ciągłą pracę mechaniczną podczas montażu i demontażu.

5. Elementy z tworzywa sztucznego

   • Gniazdo lub kołnierz dociskowy (przycisk, który wciskamy, by zwolnić przewód) wykonuje się często z wytrzymałych polimerów, np. POM (polioksymetylen) lub innego tworzywa inżynieryjnego.

   • Tworzywo to nie tylko dobrze znosi uderzenia, ale też charakteryzuje się niskim współczynnikiem tarcia, co ułatwia płynne blokowanie i odblokowywanie przewodu.

6. Gwint stożkowy BSPT (R)

   • Wykonanie gwintu to jeden z kluczowych etapów. Używa się specjalistycznych urządzeń, które gwarantują precyzję w wymiarowaniu kształtu stożka. Parametry gwintu stożkowego R różnią się od gwintu walcowego (BSPP). Stożek w przekroju zwiększa średnicę, co pozwala na uszczelnianie się gwintu na całej długości.

   • Wymagana jest kontrola jakości, by zapewnić odpowiednią głębokość i kształt. Najmniejsze różnice mogą wpływać na szczelność i trwałość połączenia.

7. Proces obróbki i kontroli

   • Mosiądz w postaci prętów trafia na automaty tokarskie, gdzie formuje się korpusy złączek. Następnie wykonywane są wewnętrzne i zewnętrzne gwinty, przelot oraz zamknięcia ścianek pod kątem 90°.

   • Kolejnym etapem jest galwanizacja niklem. Warstwa jest na tyle cienka, że nie zniekształca gwintu, a jednocześnie wystarczająco odporna, by pełnić funkcję ochronną.

   • Po niklowaniu, elementy trafiają do montażu, gdzie instaluje się pierścienie zaciskowe, uszczelki i kołnierze. Następnie przeprowadza się testy ciśnieniowe w celu weryfikacji szczelności.

8. Cechy wynikające z doboru materiałów

   • Odporność na warunki atmosferyczne: Mosiądz niklowany jest stosunkowo wytrzymały w wilgotnym środowisku, co zwiększa żywotność złączek w zastosowaniach zewnętrznych.

   • Trwałość mechaniczna: Hartowane elementy sprężynujące zachowują swoje właściwości przez wiele cykli łączenia i rozłączania.

   • Odporność na różne media: Pomimo że głównym medium jest powietrze, uszczelki NBR i niklowany korpus zniosą kontakt z szeregiem substancji – oleje, smary, woda, gazy techniczne.

   • Stabilność wymiarowa: Obróbka CNC i kontrola jakości zapewniają, że każdy egzemplarz złączki kątowej spełnia wymagania montażowe i nie ma problemów z niedoskonałym gwintem.

9. Zalecane środki ostrożności

   • Aby uniknąć uszkodzenia powłoki niklowej, nie należy używać zbyt agresywnych środków czyszczących.

   • Montując złączkę za pomocą klucza płaskiego lub oczkowego, trzeba zwrócić uwagę, by nie uszkodzić korpusu. W razie potrzeby można zastosować klucz o odpowiednim rozmiarze, a przy gwintowaniu użyć klucza dynamometrycznego, co zapobiegnie nadmiernemu dokręceniu.

   • Zbyt wysokie temperatury (powyżej 70-80°C) mogą przyspieszyć starzenie uszczelek NBR, dlatego w zastosowaniach wysokotemperaturowych wskazany jest inny rodzaj elastomeru (np. FKM).

10. Zrównoważony rozwój

• Mosiądz jest materiałem podatnym na recykling. Z punktu widzenia ekologii, złączki wykonane z mosiądzu niklowanego mogą zostać przetworzone i ponownie wykorzystane.

• Długowieczność takich złączek przekłada się na mniejszą częstotliwość wymian, co minimalizuje generowanie odpadów.

Poprawny montaż złączek kątowych wtykowych z gwintem zewnętrznym stożkowym BSPT jest kluczem do bezpiecznej i szczelnej instalacji pneumatycznej. Poniżej przedstawiamy szczegółową instrukcję krok po kroku, uwzględniającą dobre praktyki i zalecenia producenta.

1. Przygotowanie narzędzi i materiałów

   • Klucz płaski, oczkowy lub dynamometryczny (o odpowiednim rozmiarze do danej złączki; np. SW13, SW17, SW19).

   • Nożyki lub obcinaki do przewodów, pozwalające precyzyjnie przyciąć wąż na odpowiednią długość i pod kątem 90°.

   • Ewentualna taśma teflonowa (PTFE) lub pasta uszczelniająca, zalecane przy łączeniu gwintu stożkowego R z gniazdem wewnętrznym.

2. Sprawdzenie zgodności gwintu i średnicy przewodu

   • Upewnij się, że gwint zewnętrzny złączki pasuje do gwintu wewnętrznego w urządzeniu lub w innym łączniku (np. R1/8 do R1/8).

   • Zweryfikuj, czy średnica zewnętrzna przewodu (fi 4 mm, fi 6 mm, fi 8 mm, fi 10 mm, fi 12 mm) odpowiada nominalnej średnicy danej złączki.

3. Przygotowanie przewodu

   • Odmierz wymaganą długość przewodu z tworzywa. Zostaw niewielki zapas, tak aby nie powstawało zbędne napięcie mechaniczne.

   • Użyj ostrego nożyka lub dedykowanego obcinaka do rur pneumatycznych, by przyciąć przewód pod kątem prostym. Krzywe cięcie może skutkować nieszczelnością.

   • Sprawdź, czy krawędź przewodu jest gładka, pozbawiona zadziorów i nie zdeformowana.

4. Uszczelnianie gwintu stożkowego

   • Jeśli gniazdo wewnętrzne również posiada gwint stożkowy (np. R1/4), często wystarczy bezpośrednie wkręcenie bez użycia dodatkowych materiałów, ponieważ dwa stożki uszczelniają się wzajemnie.

   • Przy gwincie stożkowym w połączeniu z gwintem walcowym (np. BSPP) lub w przypadkach, gdy wymagana jest dodatkowa pewność szczelności, możesz owinąć gwint zewnętrzny 3–5 warstwami taśmy PTFE (nakładanej zgodnie z kierunkiem wkręcania). Alternatywnie użyj pasty uszczelniającej.

   • Unikaj nadmiaru taśmy, by nie utrudnić wkręcania i nie doprowadzić do uszkodzenia złączki.

5. Wkręcenie złączki

   • Przyłóż złączkę do gniazda i rozpocznij wkręcanie ręką, upewniając się, że gwint „łapie” prawidłowo.

   • Następnie użyj klucza płaskiego lub dynamometrycznego, aby dokręcić połączenie do momentu, gdy poczujesz wyraźny opór.

   • W przypadku gwintów stożkowych R1/8, R1/4, R3/8 czy R1/2 można odnieść się do tabeli momentów dokręcania zalecanych przez producenta (np. R1/8: ok. 8–12 Nm, R1/4: 12–18 Nm, itd.). Zbyt mocne dokręcenie grozi zerwaniem gwintu lub pęknięciem korpusu, zaś za słabe – wyciekiem.

6. Montaż przewodu w złączce

   • Weź uprzednio przygotowany przewód i wsuń jego końcówkę w otwór złączki. Staraj się trzymać go pod kątem prostym, bez naprężeń bocznych.

   • Wciskaj, aż poczujesz wyraźny opór (zazwyczaj to oznacza, że uszczelka wargowa zaczyna przylegać do ścianki przewodu).

   • Lekko pociągnij przewód wstecz, aby sprawdzić, czy jest pewnie zablokowany. W poprawnie założonej złączce przewód nie powinien wysunąć się bez użycia kołnierza zwalniającego.

7. Kontrola szczelności

   • Otwórz zawór zasilający i doprowadź ciśnienie do instalacji.

   • Nasłuchuj ewentualnych wycieków, sprawdź połączenia przy użyciu wody z mydłem lub specjalnego płynu do wykrywania nieszczelności. Jeśli pojawią się pęcherzyki, dokręć nieco złączkę, sprawdź też stan przewodu.

   • Upewnij się, że przewody są ułożone bez załamań, a kolano kątowe jest w odpowiedniej pozycji.

8. Regulacje i poprawki

   • Jeśli wymagana jest zmiana kąta ustawienia złączki (np. kolanko trzeba inaczej zorientować), przed regulacją zdejmij ciśnienie z instalacji, a następnie delikatnie poluzuj i skoryguj położenie. Ponownie sprawdź szczelność.

   • Jeśli potrzebujesz wymienić przewód na inny lub skrócić istniejący, wystarczy wcisnąć pierścień zwalniający (kołnierz tworzywowy) w złączce i jednocześnie wyciągnąć przewód. Ta cecha wtykowych złączek pozwala na szybkie zmiany w instalacji.

9. Konserwacja i utrzymanie

   • Złączki kątowe wtykowe serii 50000 z reguły nie wymagają częstej konserwacji. Okresowo sprawdzaj jedynie, czy nie występują wycieki oraz czy nie osadza się brud.

   • W razie konieczności przemycia, używaj łagodnych środków czyszczących, które nie uszkodzą powłoki niklowej ani elastomerowych uszczelek.

   • Unikaj stosowania narzędzi udarowych, by nie uszkodzić gwintu.

10. Częste błędy i ich unikanie

• Nadmierne dokręcanie: Prowadzi do deformacji lub pęknięcia gwintu, a w konsekwencji nieszczelności.

• Zbyt słabe dokręcenie: Powoduje mikroprzecieki, których nie zawsze słychać, ale w dłuższej perspektywie powodują spadek efektywności.

• Nieprawidłowe cięcie przewodu: Ukośne lub poszarpane brzegi przewodu prowadzą do nieszczelności w strefie wargowej uszczelki.

• Nieczytelne oznaczenia gwintu: Przy montażu należy sprawdzić, czy złączka R1/4 nie próbuje się wkręcać w gniazdo R3/8.

• Ignorowanie temperatury pracy: Jeśli instalacja pracuje w skrajnych temperaturach, należy zweryfikować zgodność uszczelek i materiału korpusu.

Poniżej zebrano najczęściej zadawane pytania dotyczące złączek kątowych wtykowych z gwintem zewnętrznym stożkowym BSPT (R) serii 50000 firmy CPP PREMA. Pozwolą one rozwiać wątpliwości związane z zakupem, montażem, eksploatacją i konserwacją tego typu elementów.

1. Czy złączki kątowe wtykowe R1/8, R1/4, R3/8 i R1/2 można stosować zamiennie w jednej instalacji?

Tak, o ile gwinty wewnętrzne w urządzeniach czy w rozdzielaczu pasują do danego rozmiaru. Można spotkać w jednej linii różne rozmiary gwintów, zwłaszcza gdy stosowane są siłowniki, zawory czy inne podzespoły o odmiennych średnicach wejść/wyjść. Ważne jest dopilnowanie, aby średnica przewodu też była odpowiednio dobrana – np. R1/8 zwykle współpracuje z cieńszymi przewodami (fi 4–8 mm), a R1/2 z przewodem fi 12 mm.

2. Czym różni się gwint stożkowy BSPT (R) od gwintu walcowego BSPP (G)?

Gwint BSPT (R) jest gwintem stożkowym, który zaciska się na gwincie wewnętrznym, tworząc szczelne połączenie dzięki różnicy średnicy na początku i końcu gwintu. Natomiast BSPP (G) ma ścianki równoległe (walcowe), co oznacza, że uszczelnienie musi się zwykle odbywać za pomocą uszczelki płaskiej lub o-ringu wkoło czoła gwintu. Do typowych zastosowań pneumatycznych częściej wybiera się R, ponieważ stożek pomaga w uzyskaniu trwałego i szczelnego łączenia.

3. Czy złączki wtykowe kątowe można stosować w instalacjach pod wysokim ciśnieniem, np. 20 bar?

Najczęściej seria 50000 jest certyfikowana do pracy w zakresie do ok. 10–15 bar (zależnie od szczegółowej specyfikacji producenta). Dopuszczenie do wyższych ciśnień należy każdorazowo konsultować z dokumentacją techniczną lub działem wsparcia producenta. Przy większych wartościach ciśnienia warto rozważyć wzmocnione wersje złączek lub inne rozwiązania.

4. Czy mogę używać tych złączek do przesyłu cieczy (wody, płynów chłodzących)?

W wielu przypadkach tak, choć producent przewiduje główne zastosowanie w pneumatyce. Jeśli ciecz nie reaguje chemicznie z mosiądzem niklowanym i uszczelką NBR, technicznie nie ma przeciwwskazań. Należy jednak pamiętać, że złączki wtykowe zostały zaprojektowane z myślą o sprężonym powietrzu; przy cieczach ważne jest unikanie zbyt dużych uderzeń hydraulicznych oraz sprawdzenie szczelności.

5. Jak prawidłowo dociąć przewód, aby zapewnić szczelność?

Należy użyć specjalnego nożyka lub nożyc do przewodów pneumatycznych, które gwarantują prostopadłe cięcie i brak zadziorów. Powierzchnia styku z uszczelką musi być gładka i wolna od deformacji. Ewentualne nierówności prowadzą do wycieków.

6. Co zrobić, jeśli po pewnym czasie pojawi się niewielki wyciek na gwincie?

Z pierwszej kolejności warto dokręcić złączkę odrobinę mocniej, o ile nie przekroczono wcześniej zalecanego momentu dokręcania. Jeśli to nie pomoże, należy wyjąć złączkę, oczyścić gwint i zastosować nową taśmę uszczelniającą PTFE. Przy większych wahaniach temperatur czy wibracjach warto sprawdzać stan połączenia okresowo.

7. Czy pierścień wtykowy może się zużyć i jak to rozpoznać?

Tak, każdy element pracujący mechanicznie może ulegać zużyciu w długim horyzoncie czasu. Symptomy to trudność w wpinaniu i wypinaniu przewodu, brak pełnego zablokowania lub luźne trzymanie węża. W takiej sytuacji można wymienić pierścień (o ile producent udostępnia części serwisowe) lub całą złączkę, co zwykle jest bardziej ekonomiczne. Jednak w instalacjach o normalnej eksploatacji zużycie pierścienia zdarza się rzadko.

8. Jak reaguje mosiądz niklowany na wilgoć i korozję?

Niklowanie tworzy dodatkową barierę ochronną, która znacząco spowalnia proces korozji w normalnych warunkach użytkowania. W trudniejszych warunkach (np. wysokie zasolenie środowiska, kontakt z agresywnymi chemikaliami) także sprawdza się bardzo dobrze, ale zawsze warto przeprowadzić test kompatybilności przy wyjątkowo agresywnych mediach.

9. Czy można obrócić kolanko po wkręceniu w gniazdo, żeby zmienić kierunek wyjścia przewodu?

Przeważnie tak, jednak operacja taka wymaga zredukowania ciśnienia w układzie do zera, następnie lekkiego poluzowania gwintu i skorygowania kąta. Nie zaleca się przekręcania złączki „na siłę” pod ciśnieniem, gdyż można uszkodzić gwint albo spowodować nieszczelność.

10. Czy istnieje ryzyko wysunięcia się przewodu przy drganiach?

Jeśli przewód jest prosto przycięty i prawidłowo zamocowany, pierścień zaciskowy powinien pewnie go trzymać. Drgania i wstrząsy w większości przypadków nie są w stanie pokonać siły sprężynującej pierścienia. Konieczne jest jednak sprawdzenie, czy nie przekroczono maksymalnego zakresu temperatur i ciśnienia pracy.

11. Jak często należy sprawdzać szczelność w instalacji pneumatycznej?

Zaleca się okresowe przeglądy – np. co kilka miesięcy lub wraz z zaplanowanym przestojem konserwacyjnym. W dużych zakładach produkcyjnych przeprowadza się testy szczelności częściej, bo straty sprężonego powietrza to konkretne koszty energii.

12. Czy montaż złączek kątowych wymaga specjalistycznej wiedzy?

W większości przypadków wystarczą podstawowe umiejętności z zakresu mechaniki i znajomość zasad BHP. Należy pamiętać o wyłączeniu ciśnienia podczas montażu, równo przyciętym wężu, właściwym doborze narzędzi oraz starannym dokręceniu gwintu. Przy dużych, skomplikowanych układach (np. w przemyśle petrochemicznym) warto zatrudnić certyfikowanych fachowców.

13. Czy można łączyć przewody różnej średnicy bezpośrednio na takiej złączce?

Złączki kątowe serii 50000 nie są złączkami redukcyjnymi (od jednej średnicy przewodu do innej). Aby łączyć np. fi 8 mm z fi 6 mm, potrzebna jest odpowiednia złączka redukcyjna lub trójnik. Dla kątowych wtykowych kolanek, z reguły mamy tę samą średnicę przewodu na wyjściu, co podano w specyfikacji (np. fi 8 mm).

14. Czy gwint M5 do przewodu fi 5 mm różni się w montażu?

Tak, gwint M5 to mały gwint metryczny, który zwykle wymaga delikatniejszego dokręcania i często używa się niewielkiej ilości uszczelniacza (np. pasty). Zakres momentu dokręcania jest znacznie mniejszy, aby nie zerwać gwintu. Reszta procedury (np. wpięcie przewodu) jest podobna.

15. Czy złączki kątowe można stosować w instalacjach próżniowych?

Większość złączek wtykowych sprawdza się również w zakresie podciśnienia (np. do -0,9 bar), jednak zalecane jest sprawdzenie dokumentacji producenta. Uszczelka wargowa oraz pierścień zaciskowy muszą trzymać wężyk równie dobrze przy ciśnieniu ujemnym.

16. Jak ocenić, czy potrzebna mi złączka kątowa czy prosta?

Jeśli instalacja wymaga zmiany kierunku przepływu pod kątem 90°, wybierz kątową (kolanko). Jeśli przewód może płynąć prosto, bez załamań, lepsza będzie złączka prosta. Przy projektach instalacji warto uwzględnić minimalizację oporów przepływu, choć często korzyści wynikające z bardziej kompaktowego poprowadzenia przewodów przewyższają delikatne straty ciśnienia.

17. Czy złączka kątowa BSPT R1/2 do fi 12 mm może być wykorzystana w mniejszej instalacji, np. zamiast R1/4?

Technicznie tak, o ile gniazdo pozwala na wkręcenie R1/2. Jednak stosowanie większej złączki niż potrzebna może generować koszty i zajmować cenną przestrzeń. Zawsze warto dobierać rozmiar do zapotrzebowania na przepływ i dostępnego miejsca montażu.

18. Czy do montażu konieczne jest użycie specjalnego smaru?

Zazwyczaj nie. Gwint stożkowy uszczelnia się sam. Jeśli konieczne jest dodatkowe zabezpieczenie, stosuje się raczej taśmę PTFE lub pastę do gwintów. Smary mogą wręcz negatywnie wpływać na uszczelkę wargową, zwłaszcza jeśli nie są kompatybilne z NBR.

19. Czy istnieją złączki tego typu w wersji obrotowej?

Tak, w ofercie CPP PREMA bywają złączki kątowe z możliwością obrotu (tzw. kolanko obrotowe), pozwalające na ustawienie przewodu w zakresie pewnego kąta lub na pełen obrót wokół osi gwintu. Warto sprawdzić katalog w celu wybrania odpowiedniej wersji.

20. Co zrobić z uszkodzoną złączką?

Jeśli gwint jest zerwany lub mechanizm wtykowy przestał działać, najlepiej wymienić złączkę na nową. Naprawa takich elementów bywa nieopłacalna, a ryzyko dalszych nieszczelności jest zbyt wysokie. Zużytą złączkę można oddać do punktu recyklingu metali, by odzyskać część surowca (mosiądz, nikiel).
