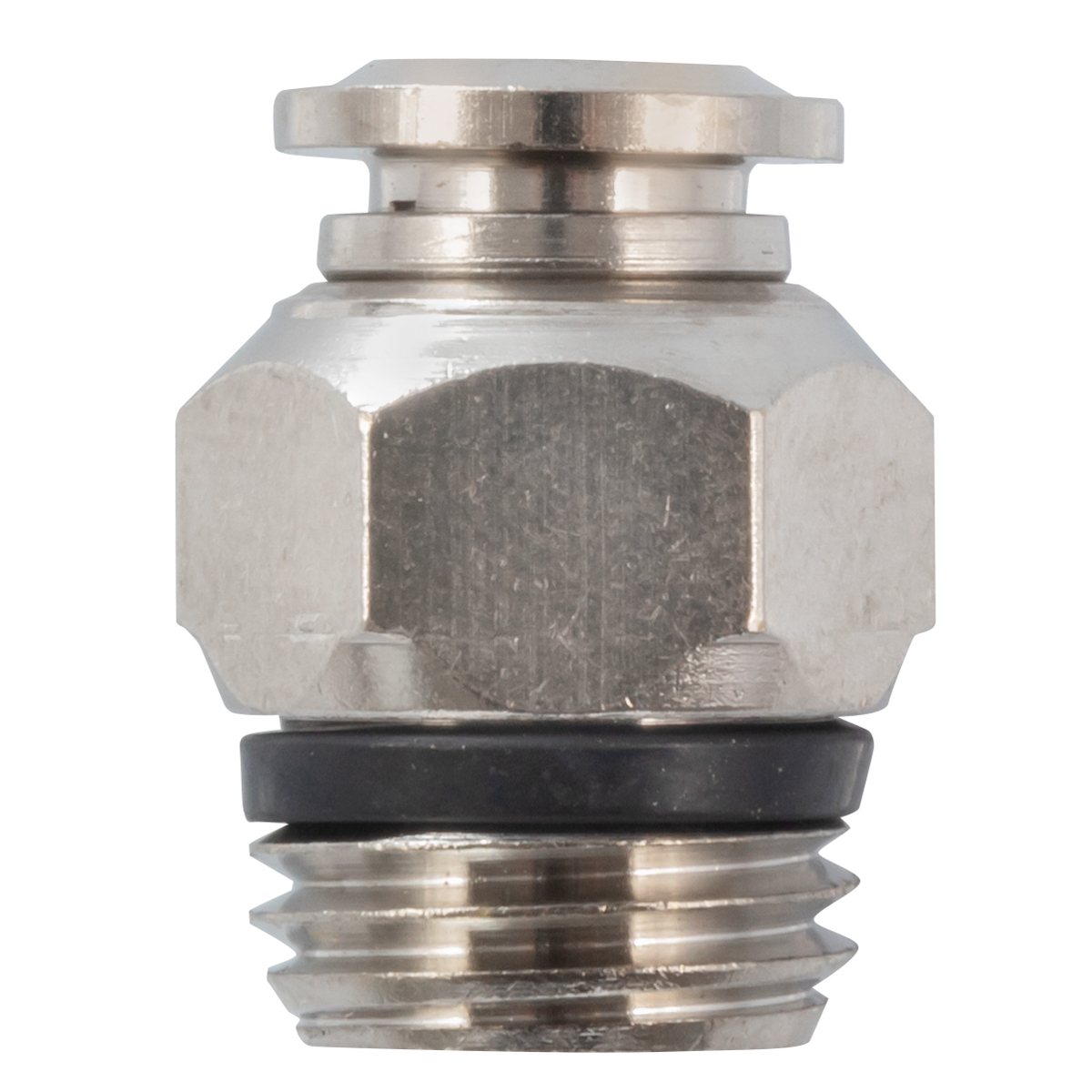

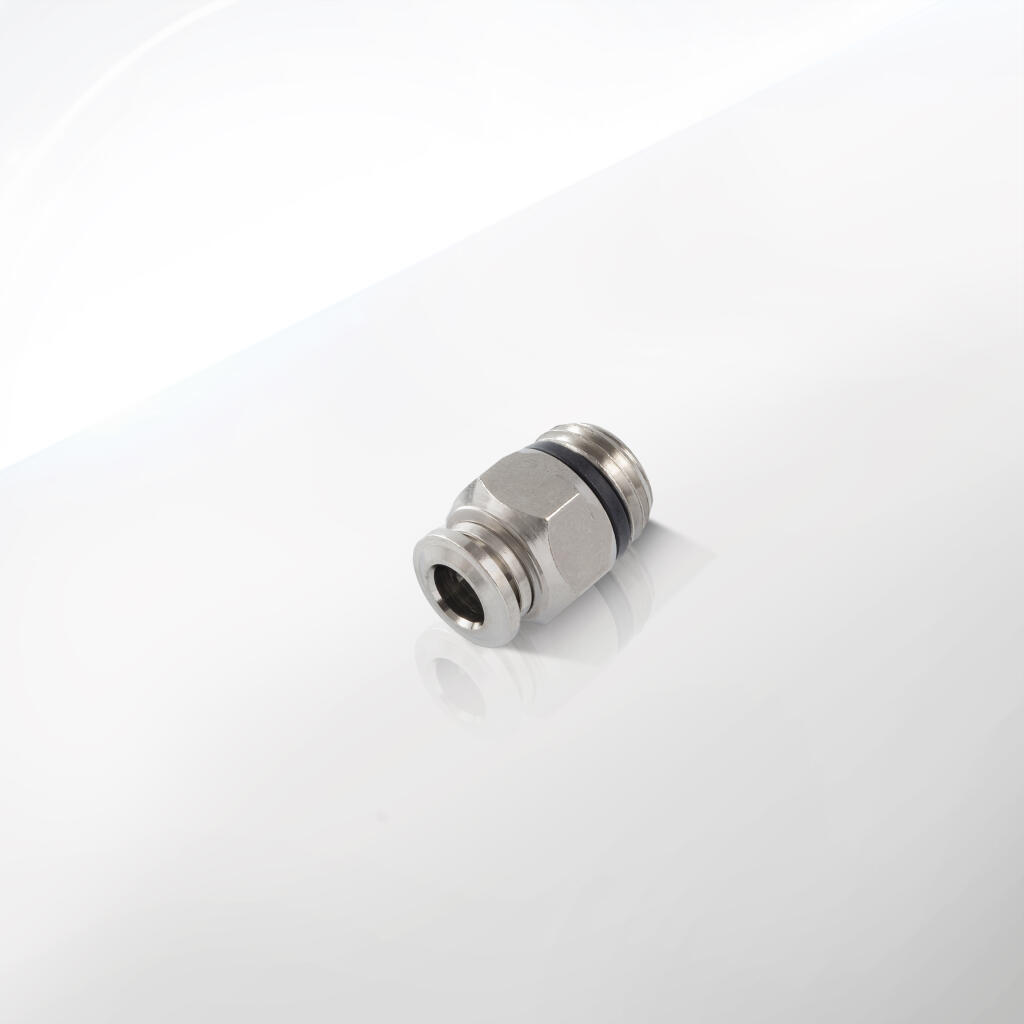

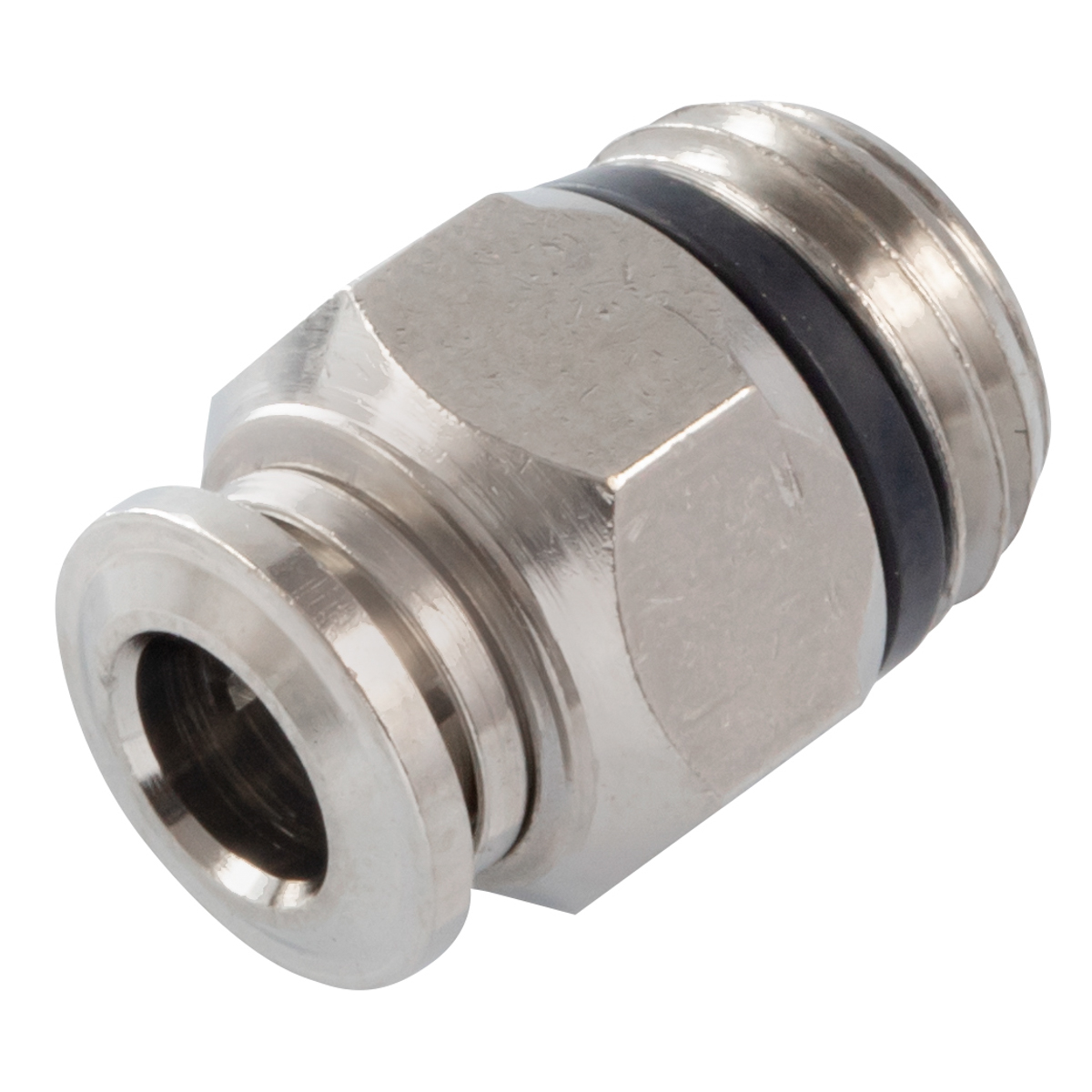

Złączki proste z gwintem zewnętrznym typ 83.0050.01

Seria 57000 od CPP PREMA obejmuje złączki proste wtykowe z gwintem zewnętrznym przeznaczone do szerokiej gamy zastosowań w instalacjach pneumatycznych. Głównym zadaniem tych elementów jest szybkie i pewne łączenie przewodów sprężonego powietrza (lub innego gazu nieagresywnego) z układami wyposażonymi w gwint zewnętrzny. Wśród nich można wyróżnić trzy kluczowe produkty:

1. Przyłączka prosta wtykowa G1/4 D 8 z gwintem zew. – metalowa

2. Przyłączka prosta wtykowa G1/2 D 12 z gwintem zew. – cała metalowa

3. Przyłączka prosta wtykowa G1/4 D 6 z gwintem zew. – cała metalowa

Ich budowa opiera się na technologii „push-in”, co pozwala na błyskawiczne podłączenie węża pneumatycznego wprost do złączki, bez konieczności stosowania dodatkowych pierścieni zaciskowych czy narzędzi specjalistycznych. Głównym tworzywem konstrukcyjnym jest mosiądz niklowany, znany z wysokiej odporności na korozję i uszkodzenia mechaniczne. Niklowanie stanowi dodatkową warstwę ochronną, zapobiegającą powstawaniu wżerów i podnoszącą wytrzymałość na niekorzystne warunki środowiskowe.

CPP PREMA to firma z wieloletnim doświadczeniem w produkcji rozwiązań pneumatycznych i hydraulicznych. Seria 57000 jest owocem prac badawczo-rozwojowych, w trakcie których priorytetem było zapewnienie wysokiej szczelności, łatwego montażu oraz powtarzalnych parametrów użytkowych. Każda z przyłączek została przebadana pod kątem wytrzymałości ciśnieniowej i odporności na zmienne temperatury, co umożliwia pewne działanie w większości typowych zastosowań przemysłowych.

Dzięki zastosowaniu konstrukcji push-in, proces podłączania węża (o właściwej średnicy) jest szybki. Wystarczy uciąć przewód prostopadle, wsunąć go do złączki i przekręcić do wyczucia oporu. Pierścień sprężysty, wykonany ze stali nierdzewnej, zapewnia skuteczne trzymanie przewodu, a umieszczona wewnątrz uszczelka z kauczuku NBR dba o zachowanie pełnej szczelności. Gdy jednak konieczne jest rozłączenie, wystarczy wcisnąć pierścień zwalniający i pociągnąć przewód na zewnątrz.

Opisywane przyłączki proste wtykowe z gwintem zewnętrznym integrują się bez problemu z systemami sprężonego powietrza czy gazów nieagresywnych o maksymalnym ciśnieniu do 15 bar. Ten standardowy zakres ciśnienia pokrywa potrzeby większości aplikacji przemysłowych. W przypadku niestandardowych zastosowań (np. wyższe ciśnienie lub specyficzne medium) warto jednak skonsultować się z działem wsparcia technicznego CPP PREMA, aby dopasować optymalne rozwiązanie.

Kolejną cechą istotną dla serii 57000 jest estetyczne wykończenie powierzchni. Mosiądz niklowany posiada gładką, srebrzystą powłokę, odporną na zarysowania. Ułatwia to utrzymanie elementów w czystości i zapobiega zbieraniu się zanieczyszczeń na powierzchni złączki. W większości zakładów przemysłowych, w których panują trudne warunki, takie rozwiązanie przekłada się na dłuższą żywotność i mniejsze koszty eksploatacyjne.

Dodatkową zaletą jest duża dostępność wariantów gwintów: G1/4, G1/2 czy inne standardy często stosowane w przemyśle pneumatycznym. Dzięki temu można bez problemu dobrać złączkę do zewnętrznych urządzeń, takich jak filtry, reduktory, manometry czy elementy siłowników. Seria 57000 zapewnia kompatybilność z popularnymi systemami i pozwala uniknąć konieczności stosowania dodatkowych przejściówek.

Producent zaleca regularne kontrolowanie stanu przyłączek, zwłaszcza w obszarach narażonych na drgania czy uderzenia. Rzadko jednak dochodzi do uszkodzeń, jeśli montaż został wykonany prawidłowo, a węże i złączki są odpowiednio dobrane do warunków pracy. W celu zachowania optymalnej wydajności należy też okresowo sprawdzać uszczelki NBR pod kątem zużycia.

Seria 57000, jako podkategoria „Złączki wtykowe mosiądz niklowany”, została zaprojektowana z myślą o wydajności i niezawodności. Warto podkreślić, że przyłączki proste wtykowe znajdują szczególne zastosowanie tam, gdzie liczy się możliwość szybkiej wymiany lub modernizacji instalacji. Niejednokrotnie w zakładach produkcyjnych pojawia się konieczność rozbudowy systemu sprężonego powietrza. Dzięki technologii push-in można to zrobić błyskawicznie, unikając przedłużających się przestojów.

Złączki proste wtykowe z gwintem zewnętrznym z serii 57000, w szczególności modele G1/4 D 8, G1/2 D 12 oraz G1/4 D 6 (całkowicie metalowe), znajdują bardzo szerokie zastosowanie w różnych gałęziach przemysłu. To elementy, które stanowią kręgosłup każdej instalacji pneumatycznej, umożliwiając sprawne i szczelne łączenie przewodów z urządzeniami wyposażonymi w gwintowane porty przyłączeniowe. Poniżej przedstawiamy najczęstsze obszary zastosowań oraz korzyści płynące z wykorzystania tych przyłączek.

Pierwszym sektorem, który szczególnie docenia złączki pneumatyczne push-in, jest automatyka przemysłowa. W liniach produkcyjnych siłowniki pneumatyczne, zawory i czujniki wymagają stabilnego zasilania sprężonym powietrzem. Zastosowanie prostej przyłączki z gwintem zewnętrznym pozwala na szybkie wpięcie węża i dołączanie go do korpusów zaworów czy rozdzielaczy. Dzięki temu inżynierowie mogą w krótkim czasie przeprowadzać modernizacje czy rozbudowy stanowisk. W przypadku wystąpienia awarii można zaś łatwo zdemontować konkretny odcinek przewodu i wymienić go bez potrzeby demontowania dużej części instalacji.

Drugim obszarem wartym uwagi jest przemysł spożywczy i farmaceutyczny. Choć w wielu aplikacjach o podwyższonych wymaganiach higienicznych stosuje się zazwyczaj stal nierdzewną, to mosiądz niklowany również może znaleźć zastosowanie w strefach pośrednich, gdzie produkt spożywczy nie ma bezpośredniego kontaktu z elementem pneumatycznym. Niklowanie zapewnia zwiększoną odporność na korozję, a przyłącza push-in dają pewność szybkiego i szczelnego montażu. Konserwacja i dezynfekcja takich instalacji są łatwe, bowiem gładka powierzchnia niklowana ułatwia utrzymanie w czystości.

W branży motoryzacyjnej (zarówno podczas produkcji pojazdów, jak i w warsztatach serwisowych) potrzeba niezawodnych złączek w systemach narzędzi pneumatycznych czy testowych. Złączki z gwintem zewnętrznym 1/4" lub 1/2" są na porządku dziennym w instalacjach zasilających klucze udarowe, podnośniki, pistolety lakiernicze i wiele innych urządzeń. Technologia push-in przyspiesza procesy serwisowe, minimalizując przestoje i koszty. Mechanicy doceniają szybkość i prostotę obsługi, bo wystarczy wsunąć przewód w złączkę i wszystko jest gotowe do działania.

W przemyśle chemicznym i petrochemicznym również stosuje się sprężone powietrze do sterowania licznych zaworów, siłowników czy mieszadeł. Złączki z mosiądzu niklowanego radzą sobie w umiarkowanie korozyjnych środowiskach, zapewniając wystarczającą odporność w większości standardowych aplikacji. Należy jednak pamiętać o sprawdzeniu kompatybilności medium z mosiądzem i NBR. Jeśli medium jest skrajnie agresywne, może być konieczne zastosowanie innych materiałów (np. stali nierdzewnej lub uszczelek FKM).

Branża HVAC (Heating, Ventilation, Air Conditioning) również korzysta z rozwiązań push-in. W licznych systemach klimatyzacyjnych i wentylacyjnych występują elementy sterowane sprężonym powietrzem. Przykładem mogą być siłowniki służące do regulacji przepływu powietrza w kanałach wentylacyjnych. Złączki proste wtykowe z gwintem zewnętrznym świetnie się tam sprawdzają, pozwalając na szybką konfigurację i późniejszą modyfikację instalacji bez skomplikowanych narzędzi.

Następnym ważnym obszarem zastosowań jest przemysł drzewny i meblarski. W wielu maszynach stolarskich stosuje się pneumatykę, choćby do zacisków, podajników czy systemów odpylania. Złączki push-in ułatwiają prowadzenie węży i zapewniają stabilne połączenie nawet w warunkach dużego zapylenia. Metalowa konstrukcja lepiej znosi uderzenia i wibracje, co jest częste w maszynach obrabiających drewno o różnej twardości.

W laboratoriach badawczych czy instytutach naukowo-rozwojowych, gdzie konfiguruje się różne układy pneumatyczne do celów testowych, złączki proste z gwintem zewnętrznym (np. G1/4 D 6) są chętnie wykorzystywane. Pozwalają na tworzenie prototypów stanowisk badawczych, które można wielokrotnie modyfikować w krótkim czasie. Wystarczy wymienić przewody, dodać nowe zawory czy zmienić konfigurację, bez ryzyka nadmiernego zużycia złączki.

Warsztaty rzemieślnicze i małe przedsiębiorstwa, w których występują narzędzia pneumatyczne, również mogą skorzystać z serii 57000. Przykład? Zakłady tapicerskie, gdzie wykorzystuje się sprężone powietrze do zszywarek czy narzędzi do rozprowadzania kleju. Złączki push-in zapewniają stabilną pracę i niewielkie straty ciśnienia. W razie potrzeby przewód można szybko odłączyć i przenieść w inne miejsce warsztatu.

Kolejną grupą użytkowników są producenci maszyn, którzy projektują całe linie technologiczne. Dodanie do projektu złączek push-in pozwala zwiększyć elastyczność montażu u ostatecznego klienta. Maszyna trafia do odbiorcy, który może w prosty sposób dopasować instalację pneumatyczną do swoich warunków zakładowych. Tego typu modułowość jest szczególnie doceniana w czasach, gdy produkty muszą być łatwo adaptowalne do różnych standardów i wymogów lokalnych.

Nie sposób pominąć też zastosowań hobbystycznych i półprofesjonalnych. W domowych garażach czy pracowniach modelarskich często znajdują się kompresory do malowania, przedmuchiwania czy zasilania prostych narzędzi. Przyłączki proste wtykowe z gwintem zewnętrznym są tam idealne, bo łączą przystępną cenę i łatwość obsługi z wysoką jakością wykonania. Nie trzeba być specjalistą, by zacząć przygodę z pneumatyką – wystarczy dobrać odpowiednią średnicę przewodu i gwint zewnętrzny zgodny z kompresorem.

W sektorze budowlanym, gdzie pneumatyka pomaga przy pracach wykończeniowych (malowanie natryskowe, piaskowanie, tynkowanie maszynowe), liczy się odporność na pył i uderzenia. Złączki w całości metalowe, takie jak G1/2 D 12, są w stanie wytrzymać trudniejsze warunki pracy, np. na placu budowy. Jednocześnie pozwalają na szybkie przepięcie narzędzi w razie potrzeby.

Również w systemach dystrybucji powietrza (np. w centrach obróbczych CNC czy magazynach logistycznych) złączki proste push-in z gwintem zewnętrznym ułatwiają doprowadzenie sprężonego powietrza do wielu stanowisk pracy. Można w łatwy sposób rozgałęziać instalację, montując trójniki czy przyłączki proste w kolejnych punktach.

Zastosowania wymienione powyżej dowodzą, jak uniwersalne jest rozwiązanie oferowane przez serię 57000. Kompaktowy kształt, wysoka wytrzymałość i odporność na korozję sprawiają, że można je montować w ciasnych szafach sterowniczych, pod osłonami maszyn, a nawet na zewnątrz, o ile nie występują skrajnie niekorzystne warunki pogodowe czy silnie korozyjne środowisko. W porównaniu z innymi metodami łączenia przewodów (np. złączki skręcane), push-in minimalizuje czas przestoju, co jest w przemyśle wartością nie do przecenienia.

Ponadto, w aplikacjach wymagających częstej zmiany konfiguracji, takich jak linie prototypowe lub stanowiska testowe, przyłączki push-in są niezastąpione. Pozwalają na szybkie przepinanie węży, testowanie różnych wariantów przepływu i ciśnienia. Nie ma potrzeby sięgania po klucz, stosowania taśm uszczelniających czy specjalnych obejm.

Złączki proste wtykowe z gwintem zewnętrznym z serii 57000 od CPP PREMA, takie jak:

• Przyłączka prosta wtykowa G1/4 D 8 z gwintem zew. – metalowa

• Przyłączka prosta wtykowa G1/2 D 12 z gwintem zew. – cała metalowa

• Przyłączka prosta wtykowa G1/4 D 6 z gwintem zew. – cała metalowa

posiadają szereg parametrów, które determinują ich przydatność w nowoczesnych instalacjach pneumatycznych. Poniżej przedstawiamy najważniejsze z nich, przybliżając wymagania techniczne i sposób interpretacji tych danych w kontekście codziennego użytkowania.

1. Maksymalne ciśnienie pracy
   Producent deklaruje możliwość pracy z ciśnieniem do 15 bar (w standardowych warunkach). Ta wartość uwzględnia typowy zakres zastosowań w pneumatyce przemysłowej. Dla użytkownika oznacza to pewność, że złączki wytrzymają typowe wartości ciśnienia roboczego generowane przez sprężarki i linie zasilające. Jeżeli w aplikacji występują chwilowe skoki ciśnienia (tzw. piki), warto zachować odpowiedni margines bezpieczeństwa i konsultować się z dostawcą.

2. Zakres temperatur pracy
   Standardowo złączki serii 57000 przystosowano do temperatur od -18°C do +70°C (wartości te mogą się nieznacznie różnić w zależności od rodzaju uszczelki i faktycznych warunków środowiskowych). W praktyce oznacza to, że mogą pracować zarówno w chłodniach, jak i w miejscach o podwyższonej temperaturze, charakterystycznych dla hal przemysłowych lub obszarów z intensywnym wydzielaniem ciepła. Trzeba jednak mieć na uwadze, że w granicznych wartościach temperatur materiał uszczelniający (NBR) może ulegać utwardzeniu lub rozmiękczeniu, co wpływa na żywotność połączenia.

3. Gwint i średnica przewodu
   Złączki występują w różnych wariantach gwintów: G1/4, G1/2, G3/8 i inne (w zależności od oferty). W modelach wymienionych w niniejszym opisie mamy do czynienia głównie z G1/4 oraz G1/2, z przewodami o średnicach zewnętrznych 6 mm, 8 mm i 12 mm. Istotne jest, by dobrze dopasować rozmiar gwintu do portu w urządzeniu, a średnicę przewodu do złączki. Niewłaściwe dopasowanie może skutkować nieszczelnością lub uszkodzeniem węża.

4. Konstrukcja push-in
   Zastosowanie mechanizmu push-in przekłada się na szybki montaż. Pierścień sprężysty wewnątrz złączki zaciska się na przewodzie, gwarantując trwałe połączenie i natychmiastową szczelność. Aby rozłączyć przewód, wystarczy nacisnąć pierścień zwalniający. Cały proces jest szybki i nie wymaga narzędzi zaciskowych. Z technicznego punktu widzenia jest to możliwe dzięki precyzyjnemu spasowaniu wymiarów pierścienia i korpusu z średnicą zewnętrzną węża.

5. Materiały uszczelniające
   Wewnątrz złączki zastosowano uszczelkę wargową (NBR 70) o odpowiedniej twardości. Materiał NBR cechuje się wysoką odpornością na oleje, typowe w aplikacjach sprężonego powietrza (gdzie często występuje mgła olejowa). Dzięki temu uszczelka nie ulega szybkiemu starzeniu czy pękaniu. Zasadniczo zapewnia to dobrą szczelność i długi czas użytkowania w szerokim zakresie temperatur.

6. Korpus i wykończenie powierzchni
   Korpus złączki wykonany jest z mosiądzu pokrytego warstwą niklu. Niklowanie zwiększa odporność na korozję i tworzy jednolitą, gładką powierzchnię, łatwą w czyszczeniu. Pozwala to na stabilne parametry pracy w środowisku o wysokiej wilgotności, w obecności mgły olejowej lub innych czynników typowych dla zakładów przemysłowych.

7. Ciśnienie podciśnieniowe
   Choć złączki te są projektowane z myślą o nadciśnieniu do 15 bar, można je stosować także w instalacjach o umiarkowanym podciśnieniu (vacuum). Przy dużych wartościach podciśnienia może jednak występować ryzyko zasysania uszczelki do wnętrza złączki, dlatego w przypadku specyficznych zastosowań warto przeprowadzić testy lub skonsultować się z producentem.

8. Straty ciśnienia i przepływ
   Złączki kształtowe (np. kątowe czy trójniki) wprowadzają zwykle nieco większe spadki ciśnienia niż proste, jednak w serii 57000 mowa jest o złączkach prostych. Dzięki temu opory przepływu są zminimalizowane. Producent może podać orientacyjne wartości współczynnika przepływu (Cv), przydatne w bardziej zaawansowanych obliczeniach, np. w projektach linii pneumatycznych o dużych przepływach.

9. Zgodność z normami
   Złączki push-in od CPP PREMA z serii 57000 są zgodne z wieloma normami branżowymi (np. ISO, DIN). Spełnienie tych wymogów zapewnia użytkownikom potwierdzenie jakości i gwarancję bezpieczeństwa. Dodatkowo, wewnętrzne standardy producenta obejmują szczegółowe testy szczelności i wytrzymałości na ciśnienie, co ogranicza ryzyko wad fabrycznych.

10. Montaż kluczem
    Przyłączki proste wtykowe, wyposażone w gwint zewnętrzny, często posiadają sześciokątny kształt części gwintowanej. Umożliwia to użycie klucza płaskiego lub oczkowego do dokręcenia w miejscu montażu. Trzeba jednak pamiętać o zasadzie, by nie wywierać nacisku na sam mechanizm push-in w trakcie dokręcania, bo może to doprowadzić do uszkodzenia lub rozszczelnienia.

11. Odporność mechaniczna
    Mosiądz niklowany, w połączeniu z elementami sprężystymi ze stali nierdzewnej, daje wysoką odporność na drgania, uderzenia mechaniczne i ścieranie. To ważne w środowiskach produkcyjnych, gdzie instalacja bywa narażona na niezamierzone uszkodzenia lub intensywne ruchy przewodów.

12. Opcje specjalne
    W niektórych przypadkach CPP PREMA umożliwia wykonanie złączek z innym rodzajem uszczelki (np. FKM dla wyższych temperatur lub odporności chemicznej). Jeśli standardowy produkt nie spełnia wymagań aplikacji, warto zapytać o dostępność wersji niestandardowych.

13. Trwałość eksploatacyjna
    W typowych warunkach pracy (do 15 bar, temperatura ok. 20–50°C, medium to sprężone powietrze bez agresywnych chemikaliów) żywotność złączki wynosi wiele lat. Kluczowe jest zachowanie procedur montażowych, czyszczenie instalacji z opiłków i zabezpieczenie węży przed mechanicznymi uszkodzeniami.

14. Przeznaczenie do przewodów z tworzyw sztucznych
    Push-in wymaga stosowania węży o dokładnej średnicy zewnętrznej i odpowiednim stopniu twardości (np. poliuretan, poliamid, teflon z oplotem, itp.). Zbyt miękki lub zbyt twardy materiał może wpłynąć na jakość uszczelnienia. W praktyce jednak większość popularnych przewodów pneumatycznych pasuje idealnie do złączek push-in, jeśli tylko średnica i grubość ścianki są zgodne z wytycznymi producenta.

Wybór materiałów do produkcji przyłączek prostych wtykowych z gwintem zewnętrznym z serii 57000 nie jest przypadkowy. Każdy element ma swoje znaczenie, wpływając na wytrzymałość, odporność korozyjną, szczelność i trwałość całego połączenia. Poniżej przedstawiamy najistotniejsze aspekty związane z materiałami użytymi w złączkach od CPP PREMA.

1. Korpus główny z mosiądzu niklowanego
   Mosiądz stanowi doskonałe połączenie miedzi i cynku, co przekłada się na dobrą wytrzymałość mechaniczną, łatwość obróbki oraz naturalną odporność na korozję. Jako stop, mosiądz jest łatwy do formowania, co umożliwia producentowi precyzyjne wykonanie zarówno gwintów, jak i kanału wlotowego push-in. Dodatkową warstwę ochronną zapewnia niklowanie. Nikiel tworzy gładką, srebrzystą powłokę, która minimalizuje ryzyko powstawania wżerów korozyjnych, zwłaszcza w warunkach podwyższonej wilgotności.

Warstwa niklu poprawia też odporność na ścieranie. W efekcie zewnętrzna powierzchnia złączki jest mniej podatna na zarysowania, co ma znaczenie w miejscach narażonych na kontakt z narzędziami lub innymi metalowymi elementami.

2. Elementy sprężyste ze stali nierdzewnej
   Jednym z kluczowych składników mechanizmu push-in jest pierścień zaciskowy, który blokuje przewód po wsunięciu. Zazwyczaj wykonany jest on ze stali nierdzewnej (np. AISI 301 lub zbliżonego gatunku). Taki dobór materiału zapewnia zachowanie sprężystości przez wiele cykli montażu i demontażu, a także odporność na korozję, nawet przy kontakcie z wilgocią czy mgłą olejową.

3. Uszczelka wargowa NBR
   Uszczelka wargowa (ang. lip seal) z kauczuku nitrylowego (NBR) odpowiada za szczelne przyleganie przewodu do korpusu złączki. Ten typ elastomeru wyróżnia się odpornością na oleje, co jest niezwykle ważne w przemyśle pneumatycznym, gdzie w sprężonym powietrzu często występuje mgła olejowa. NBR dobrze zachowuje się w typowym dla pneumatyki zakresie temperatur (-18°C do +70°C), zachowując elastyczność i szczelność.

4. Powłoka niklowa – szczegółowe korzyści
   Niklowanie ma jeszcze jedną zaletę: ułatwia zachowanie higieny i czystości. Gładka powierzchnia nie sprzyja osiadaniu pyłów czy drobnych cząstek, łatwo ją przetrzeć wilgotną ściereczką. Ma to znaczenie zwłaszcza w branży spożywczej czy farmaceutycznej, w której liczy się ograniczenie ryzyka zanieczyszczeń pochodzących z otoczenia.

5. Odporność na korozję galwaniczną
   W instalacjach, w których występują różne metale (np. aluminium, stal czy miedź), może dochodzić do zjawiska korozji galwanicznej. Niklowanie mosiądzu zwiększa szanse na uniknięcie tego problemu, choć zawsze warto sprawdzić, jakie inne materiały będą miały styczność ze złączką. Odpowiedni dobór metali w obrębie całej instalacji minimalizuje różnice potencjałów elektrochemicznych i przedłuża żywotność elementów.

6. Precyzyjna obróbka i kontrola jakości
   CPP PREMA przykłada dużą wagę do procesu obróbki mosiądzu. Precyzyjne wykonanie gwintu jest kluczowe, by zapewnić szczelne dokręcenie bez ryzyka zatarcia czy obłamania krawędzi. Ponadto, kanał wlotowy w części push-in musi być idealnie wygładzony, żeby przewód nie zahaczał o żadne zadziory. Wysoka jakość wykończenia to zasługa zarówno zaawansowanych maszyn CNC, jak i wnikliwej kontroli jakości na każdym etapie produkcji.

7. Temperatura a właściwości materiałów
   Podwyższona temperatura może wpływać na szybkość starzenia się kauczuku NBR oraz na właściwości mechaniczne mosiądzu. W standardowym zakresie do +70°C proces ten jest znikomy i nie stanowi problemu eksploatacyjnego. Jednak w przypadku długotrwałej pracy przy wyższych temperaturach (powyżej 80°C) uszczelka może zacząć tracić elastyczność. Jeśli potrzebna jest odporność na wyższe temperatury, możliwe jest zamówienie specjalnych wersji z uszczelkami z innego elastomeru (np. FKM).

8. Reakcje chemiczne i agresywne media
   Chociaż mosiądz niklowany i NBR są dość uniwersalne, w środowiskach wysoce agresywnych (np. silnie kwasowych lub zasadowych) może dojść do uszkodzeń. Zanim wprowadzi się złączki do takiej instalacji, należy przestudiować charakterystykę chemiczną medium. Gdy istnieją wątpliwości, warto zwrócić się do działu technicznego CPP PREMA, który pomoże dobrać odpowiednie materiały lub zaproponuje alternatywne rozwiązania.

9. Zastosowanie tworzyw sztucznych
   W seriach złączek push-in czasami pierścienie zwalniające są wykonane z wytrzymałych tworzyw sztucznych (np. poliacetalu). Jednak w przypadku „całych metalowych” modeli z serii 57000 (przykłady: G1/2 D 12, G1/4 D 6), często także ten element pozostaje metalowy, co zwiększa odporność na mechaniczne zużycie. Ma to znaczenie tam, gdzie panują intensywne warunki eksploatacyjne, a ryzyko uszkodzeń mechanicznych jest wysokie.

10. Stosunek masy do wytrzymałości
    Mosiądz jest nieco cięższy od tworzyw sztucznych, jednak oferuje znakomity kompromis między masą a odpornością. Dla wielu instalacji masa złączki nie stanowi krytycznego czynnika, natomiast pewność szczelności i trwałość stają się kluczowe. W efekcie konstrukcja metalowa z niklowaniem jest preferowana w zastosowaniach przemysłowych, gdzie priorytetem jest bezpieczeństwo i długowieczność systemu.

11. Możliwość recyklingu
    W dobie rosnącej świadomości ekologicznej warto zauważyć, że mosiądz należy do materiałów łatwych w recyklingu. Po demontażu lub zużyciu złączki, metal może być przetopiony i ponownie wykorzystany. To istotne dla firm, które stawiają na zrównoważony rozwój i chcą minimalizować ślad węglowy swoich procesów.

12. Wygląd i identyfikacja
    Powierzchnia niklowana nadaje złączce charakterystyczny połysk. Niekiedy producent lub dystrybutor nanosi laserowo symbole identyfikujące rozmiar czy kod katalogowy. Ułatwia to szybką identyfikację w terenie, co jest nieocenione przy rozbudowanych instalacjach, gdzie może występować dziesiątki różnych typów złączek.

13. Podsumowanie właściwości materiałów

• Mosiądz niklowany: główny materiał korpusu, zapewnia wysoką wytrzymałość, odporność na korozję i estetyczny wygląd.

• Stal nierdzewna: używana w pierścieniach sprężystych, gwarantuje długotrwałą sprężystość i brak rdzewienia.

• NBR: podstawowa uszczelka wargowa, odporna na oleje, stosowana w standardowym zakresie temperatur.

• Opcjonalne tworzywa sztuczne: w zależności od wersji, pierścienie zwalniające mogą być wykonane z wytrzymałego tworzywa, co obniża masę i ułatwia wciśnięcie.

14. Potencjalne modyfikacje
    W specyficznych aplikacjach producent może zamówić inny materiał uszczelnień (np. FKM do wysokich temperatur). Możliwe też jest zastosowanie powłoki antyadhezyjnej czy zwiększenie grubości warstwy niklu, jeśli warunki środowiskowe tego wymagają. Tego typu modyfikacje są zazwyczaj dostępne na specjalne zamówienie, zależnie od wolumenu produkcji i preferencji klienta.

Montaż przyłączek prostych wtykowych z gwintem zewnętrznym z serii 57000 jest zazwyczaj prosty i intuicyjny. Niemniej jednak, aby zminimalizować ryzyko nieszczelności czy przedwczesnego zużycia elementów, warto stosować się do poniższych wskazówek. W niniejszej sekcji omawiamy krok po kroku poszczególne etapy montażu, zwracając uwagę na najczęstsze błędy i sposoby ich uniknięcia.

1. Przygotowanie stanowiska
   Zanim przystąpisz do montażu, upewnij się, że układ pneumatyczny jest wyłączony, a ciśnienie w przewodach jest zrzucone do poziomu atmosferycznego. W razie potrzeby zamknij zawory i odpowietrz instalację. Pracuj w czystym otoczeniu, by uniknąć zanieczyszczenia węży czy wnętrza złączek opiłkami, pyłem lub olejem.

2. Dobór złączki
   Sprawdź, czy wybrana przyłączka (np. G1/4 D 6) jest kompatybilna z gwintem na urządzeniu, do którego chcesz ją przykręcić, oraz czy średnica przewodu (D 6, D 8, D 12) jest właściwa. Niewłaściwy dobór grozi nieszczelnością bądź niemożnością poprawnego wpięcia przewodu.

3. Przygotowanie gwintu zewnętrznego
   Jeśli urządzenie wymaga dodatkowego uszczelnienia gwintu (np. w modelach, gdzie nie ma wbudowanego oringa), użyj taśmy teflonowej (PTFE) lub pasty uszczelniającej. Nanieś warstwę zgodnie z kierunkiem gwintu. Unikaj jednak nadmiernego nawijania taśmy – 2–3 warstwy zwykle wystarczą. Zbyt duża ilość taśmy może spowodować trudności przy wkręcaniu.

4. Wkręcenie przyłączki do urządzenia
   Wkręcaj przyłączkę ręcznie, aż poczujesz opór. Następnie użyj klucza, aby dociągnąć złączkę do właściwego momentu obrotowego. Unikaj jednak przekręcenia – może to spowodować uszkodzenie gwintu. Zwróć uwagę, aby podczas dokręcania nie naciskać bezpośrednio na korpus push-in, lecz wyłącznie na część sześciokątną gwintowaną. Niektóre złączki posiadają oznaczenia, ułatwiające określenie maksymalnej siły dokręcania.

5. Przygotowanie przewodu
   Węże pneumatyczne (z poliuretanu, poliamidu itp.) wymagają równego, prostopadłego cięcia. Użyj specjalnego obcinaka, który nie zdeformuje końcówki węża. Upewnij się, że nie ma zadziorów. Jeśli pozostaną opiłki, mogą uszkodzić uszczelkę w złączce i wywołać mikronieszczelności.

6. Wsunięcie przewodu do złączki (push-in)
   Wsuń przycięty przewód w otwór złączki, zdecydowanym ruchem. Powinieneś poczuć wyraźny opór, gdy wąż dotknie dna kanału. Następnie lekko pociągnij przewód wstecz, aby upewnić się, że jest zablokowany przez pierścień zaciskowy. Jeśli przewód wysuwa się zbyt łatwo, sprawdź, czy krawędź nie jest skośna lub uszkodzona, albo czy przewód na pewno ma zgodną ze specyfikacją średnicę zewnętrzną.

7. Kontrola pozycji i szczelności
   Sprawdź, czy wąż jest prowadzony bez zbędnych zagięć. Upewnij się, że złączka jest dokręcona w odpowiedniej pozycji, nie kolidując z innymi elementami instalacji. Następnie powoli wprowadź ciśnienie do układu i sprawdź, czy nie ma wycieków. Możesz użyć specjalnego sprayu do wykrywania nieszczelności lub roztworu wody z mydłem. Jeśli zauważysz pęcherzyki powietrza, wyłącz ponownie ciśnienie i zidentyfikuj miejsce nieszczelności. Popraw cięcie przewodu lub dokręć złączkę, jeśli to konieczne.

8. Demontaż
   Aby wyjąć przewód z przyłączki, zredukuj ciśnienie w układzie do zera. Następnie wciśnij pierścień zwalniający (wokół wlotu przewodu) w kierunku korpusu złączki i jednocześnie pociągnij wąż w przeciwną stronę. Mechanizm sprężysty zwolni uchwyt, a przewód powinien wyjść lekko. Unikaj używania nadmiernej siły, by nie uszkodzić uszczelki wargowej.

9. Typowe problemy i ich rozwiązania

   • Przewód trudno wchodzi w złączkę: Sprawdź, czy średnica zewnętrzna przewodu rzeczywiście odpowiada specyfikacji. Upewnij się też, że krawędź węża jest gładka i równa.

   • Cieknie na gwincie: Być może za słabo dokręciłeś złączkę albo nawinąłeś za mało taśmy uszczelniającej. Ewentualnie gwint w urządzeniu jest uszkodzony.

   • Przewód wysuwa się podczas pracy: Może to oznaczać zbyt dużą siłę ciągnącą wąż (np. wskutek wibracji czy źle poprowadzonej trasy). Sprawdź, czy wąż jest dostatecznie długi i nie jest napięty. Ewentualnie skontroluj stan pierścienia sprężystego lub wymień przewód, jeśli ma on uszkodzenia.

10. Konserwacja i przeglądy
    W standardowych warunkach złączki push-in nie wymagają szczególnej konserwacji poza okresową inspekcją. Co pewien czas można przetrzeć powierzchnię złączek szmatką, zwłaszcza jeśli zbiera się na nich kurz czy resztki oleju. Jeśli instalacja pracuje w środowisku mocno zanieczyszczonym, warto częściej sprawdzać stan uszczelek i ewentualnie czyścić je z osadów. Uszkodzoną lub zużytą uszczelkę można wymienić, co jednak wymaga pewnej wiedzy i dostępu do części zamiennych.

11. Bezpieczeństwo
    W przypadku prac serwisowych zawsze zdejmuj ciśnienie, aby uniknąć niespodziewanego „wystrzału” przewodu. Wprawdzie złączki push-in mają solidny uchwyt, jednak siły rzędu kilkunastu barów potrafią być niebezpieczne. Używaj okularów ochronnych, szczególnie gdy pracujesz w środowisku, w którym do sprężonego powietrza mogą dostać się zanieczyszczenia stałe.

12. Uwagi projektowe
    Projektanci instalacji powinni pamiętać, że chociaż złączki proste wtykowe są kompaktowe, wciąż trzeba zapewnić minimalną przestrzeń na wsunięcie węża i obsługę pierścienia zwalniającego. W razie bardzo ograniczonego miejsca warto rozważyć użycie złączek kątowych lub specjalnych adapterów.

13. Przechowywanie i transport
    Złączki powinny być przechowywane w suchym miejscu, w oryginalnych opakowaniach. Nie zaleca się narażania ich na zanieczyszczenia i wilgoć podczas długotrwałego składowania. Przed montażem w nowym miejscu można przetrzeć powierzchnię złączki, aby usunąć ewentualny kurz.

14. Podsumowanie kluczowych kroków

• Dokładnie obetnij i oczyść przewód.

• Wkręć złączkę z należytą siłą w gwint zewnętrzny.

• Wsuń przewód, aż do wyczucia oporu.

• Skontroluj szczelność pod niskim ciśnieniem i dopiero potem wprowadź pełne ciśnienie robocze.

Poniżej zebraliśmy najczęściej zadawane pytania (FAQ) związane ze złączkami prostymi wtykowymi z gwintem zewnętrznym z serii 57000. Odpowiedzi uwzględniają zarówno informacje techniczne, jak i praktyczne wskazówki dotyczące eksploatacji, serwisowania czy doboru odpowiednich modeli.

1. Czy złączki proste wtykowe z serii 57000 nadają się wyłącznie do sprężonego powietrza?
   Złączki zaprojektowano głównie z myślą o sprężonym powietrzu i gazach nieagresywnych. Można je jednak stosować również w instalacjach z wodą czy innymi mediami, o ile nie powodują one korozji mosiądzu niklowanego ani nie rozpuszczają uszczelki NBR. W razie wątpliwości zawsze warto sprawdzić kompatybilność chemiczną.

2. Jakie gwinty i średnice przewodów są dostępne w tej serii?
   Najpopularniejsze warianty to gwinty G1/4 i G1/2, z rozmiarem przewodu D 6, D 8, D 10, D 12. Dokładne opcje zależą od oferty i katalogu producenta. Jeśli potrzebujesz innej kombinacji gwintu i średnicy, skontaktuj się z CPP PREMA – być może możliwe jest wykonanie złączki na zamówienie.

3. Co odróżnia przyłączki proste wtykowe od innych typów złączek?
   Konstrukcja push-in umożliwia błyskawiczny montaż i demontaż przewodu, bez stosowania obejm lub narzędzi dociskowych. Dodatkowo, zewnętrzny gwint pozwala na łatwe przykręcenie do urządzeń (zawory, filtry, siłowniki) wyposażonych w gniazdo gwintowane. W porównaniu z tradycyjnymi złączkami skręcanymi, push-in znacznie przyspiesza prace instalacyjne.

4. Czy złączki push-in mogą pracować w warunkach podciśnienia (vacuum)?
   W większości przypadków tak, o ile nie przekraczamy pewnych granic podciśnienia. Mechanizm sprężysty jest projektowany raczej do nadciśnienia, ale umiarkowane wartości podciśnienia nie powinny powodować problemów. Jeśli jednak instalacja ma utrzymywać głęboką próżnię, należy sprawdzić, czy uszczelka i konstrukcja złączki są do tego przystosowane.

5. Jak często należy kontrolować stan złączek i uszczelek?
   Zaleca się okresowe przeglądy, zwłaszcza w środowiskach o dużym zapyleniu czy wibracjach. W typowych zastosowaniach przemysłowych kontrola raz na kilka miesięcy jest wystarczająca. Polega ona głównie na sprawdzeniu szczelności oraz ocenie wizualnej, czy nie ma uszkodzeń mechanicznych.

6. Czy można ponownie używać raz wymontowanych złączek?
   Tak, złączki są z zasady wielokrotnego użytku. O ile mechanizm push-in i uszczelka NBR nie są uszkodzone, można przenieść przyłączkę do innej instalacji. Upewnij się jednak, że gwint nadal jest w dobrym stanie, a uszczelka nie ma śladów zużycia czy wżerów.

7. Jak dobrać odpowiednią taśmę uszczelniającą do gwintu?
   Najbardziej popularna jest taśma PTFE (potocznie „teflonowa”). W przypadku gwintów stożkowych wystarcza kilka zwojów nawiniętych zgodnie z kierunkiem gwintu. Jeśli gwint jest walcowy, niekiedy stosuje się uszczelki typu o-ring. Dokładna metoda zależy od konstrukcji gniazda w urządzeniu.

8. Czy konieczne jest specjalne narzędzie do wciśnięcia pierścienia zwalniającego?
   Zazwyczaj nie. Pierścień zwalniający da się wcisnąć palcami. W razie ograniczonego dostępu można użyć niewielkiego płaskiego narzędzia, byle nie uszkodzić powierzchni. Ważne jest, by równomiernie nacisnąć pierścień, a nie jedna strona mocniej od drugiej.

9. Jak rozpoznać ewentualne nieszczelności?
   Najprostszym sposobem jest natryśnięcie na połączenie specjalnego sprayu do wykrywania wycieków lub mieszanki wody z detergentem. Jeśli pojawiają się pęcherzyki, oznacza to ucieczkę powietrza. W celu znalezienia źródła wycieku można testować poszczególne miejsca złączek, przesuwając powoli natrysk.

10. Czym różni się wersja „cała metalowa” od standardowych przyłączek?
    W wersji całkowicie metalowej także element zwalniający może być wykonany z metalu (zamiast tworzywa). Zapewnia to wyższą odporność na uszkodzenia mechaniczne, co jest ważne w ekstremalnych warunkach czy przy intensywnym użytkowaniu narzędzi. Standardowe modele często mają pierścień z tworzywa, co obniża masę i koszt, ale jest mniej odporne na uderzenia.

11. Czy można przedłużyć żywotność uszczelek przez stosowanie smarów?
    Zwykle nie ma takiej potrzeby, a dodatkowe smarowanie może powodować zbieranie zanieczyszczeń. Jeżeli instalacja pracuje w warunkach wysokiej temperatury, można rozważyć specjalny smar kompatybilny z NBR, ale należy to konsultować z producentem, by uniknąć rozpuszczenia lub degradacji uszczelek.

12. Jak postąpić, jeśli gwint urządzenia jest uszkodzony lub zużyty?
    Jeśli w gnieździe urządzenia występuje problem z gwintem, konieczna może być wymiana całego elementu (np. korpusu siłownika) lub wstawienie tulei naprawczej. Próby siłowego wkręcania złączki w uszkodzony gwint mogą doprowadzić do nieszczelności lub nawet zerwania gwintu.

13. Czy seria 57000 spełnia normy bezpieczeństwa i jakości?
    Tak, produkty CPP PREMA przechodzą rygorystyczne testy, co potwierdza ich zgodność z normami branżowymi (np. ISO, DIN). Dokumentacja techniczna dostępna u producenta zawiera szczegółowe informacje o certyfikatach i wynikach testów ciśnieniowych.

14. Jakie są alternatywy dla złączek push-in?
    Istnieją złączki skręcane, w których przewód jest zaciskany nakrętką i oliwką, jednak ich montaż trwa dłużej i wymaga narzędzi. W nowoczesnych instalacjach przemysłowych technologia push-in jest bardziej preferowana ze względu na szybkość, łatwość obsługi i wysoką szczelność.

15. Jak rozwiązać problem ograniczonej przestrzeni?
    Jeśli z jakiegoś powodu brak jest wystarczającej przestrzeni wokół gwintu, można rozważyć użycie złączki kątowej lub trójnika z innej serii. Można także zastosować przedłużkę gwintowaną, dzięki czemu złączka push-in znajdzie się w miejscu bardziej dostępnym dla obsługi.

16. Czy można użyć tych złączek do wysokociśnieniowych zastosowań powyżej 15 bar?
    Standardowo nie są one zalecane dla ciśnień przekraczających 15 bar. Jeśli aplikacja wymaga wyższych wartości, należy skonsultować się z producentem w celu ewentualnej modyfikacji konstrukcji lub wyboru innej linii produktowej przeznaczonej do wyższych obciążeń.

17. Dlaczego warto wybrać właśnie mosiądz niklowany, a nie plastik lub stal nierdzewną?
    Mosiądz niklowany stanowi dobry kompromis między ceną, wytrzymałością i odpornością na korozję. Złączki z tworzyw sztucznych są lżejsze i tańsze, ale mniej odporne na uszkodzenia mechaniczne. Z kolei stal nierdzewna oferuje jeszcze wyższą odporność chemiczną i mechaniczną, ale jej koszt jest zdecydowanie wyższy.
