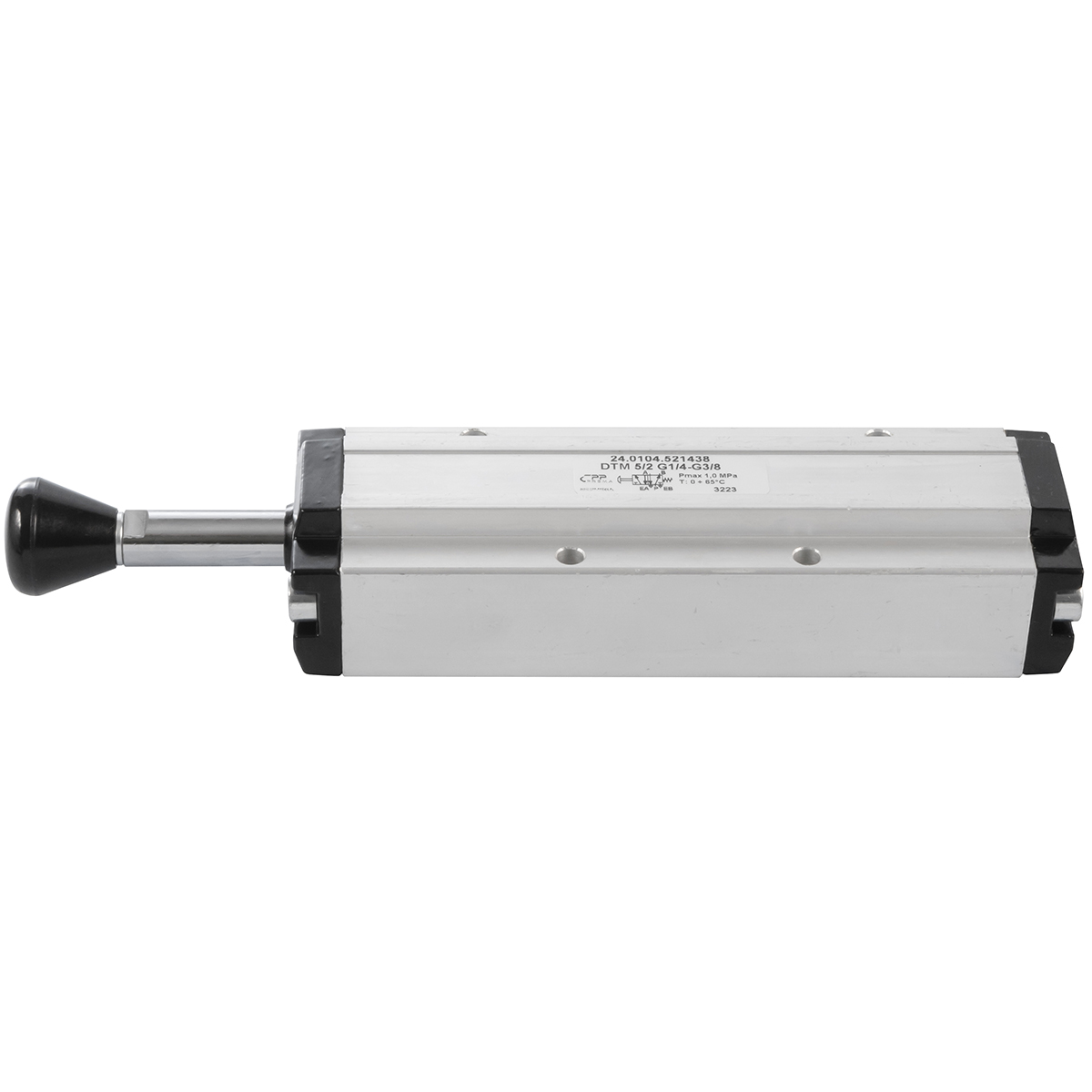

24.0104.521438 - Zawór rozdzielający ręczny DTM 5/2 G1/4-3/8 z cięgłem powrót sprężyną (zasilany płytowo)
Funkcja Zaworu
5/2
Gwint Przyłączy
G1/4 - G3/8
Seria
DTM
Ilość Przyłączy
5
Rodzaj Przyłączy
Płytowo
Rodzaj Sterowania
Mechanicznie - Popychaczem (Trzpieniem)
Ilość Sygnałów Sterujących
Jednostronnie - Powrót Sprężyną
Pozycja Stabilna
Monostabilny
Ilość Wyjść
2
Maksymalny Przepływ
150 [m3/h] / 2500 [l/min]
ATEX
NIE
Waga towaru (kg)
0,75
Długość towaru (metr)
0,232
Szerokość towaru (metr)
0,52
Głębokość towaru (metr)
0,35
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: 0 ÷ 65°C
Waga towaru brutto (kg)
0,9
Waga opakowania (kg)
0,15
Okres gwarancji
12 miesięcy
Zdolności produkcyjne (w drodze)
31 szt
G
G1/4-G3/8
H
65 mm
L
232 mm
L1
48 mm
L2
86 mm
L3
35 mm
L4
70 mm
L5
164 mm
S
15 mm
h
42 mm
Mxl
M5x40-4szt
658,00 zł netto
809,34 zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy
magazynowy
6 szt 24 godz.
Zdolności
produkcyjne
produkcyjne
31 szt
OPIS PRODUKTU

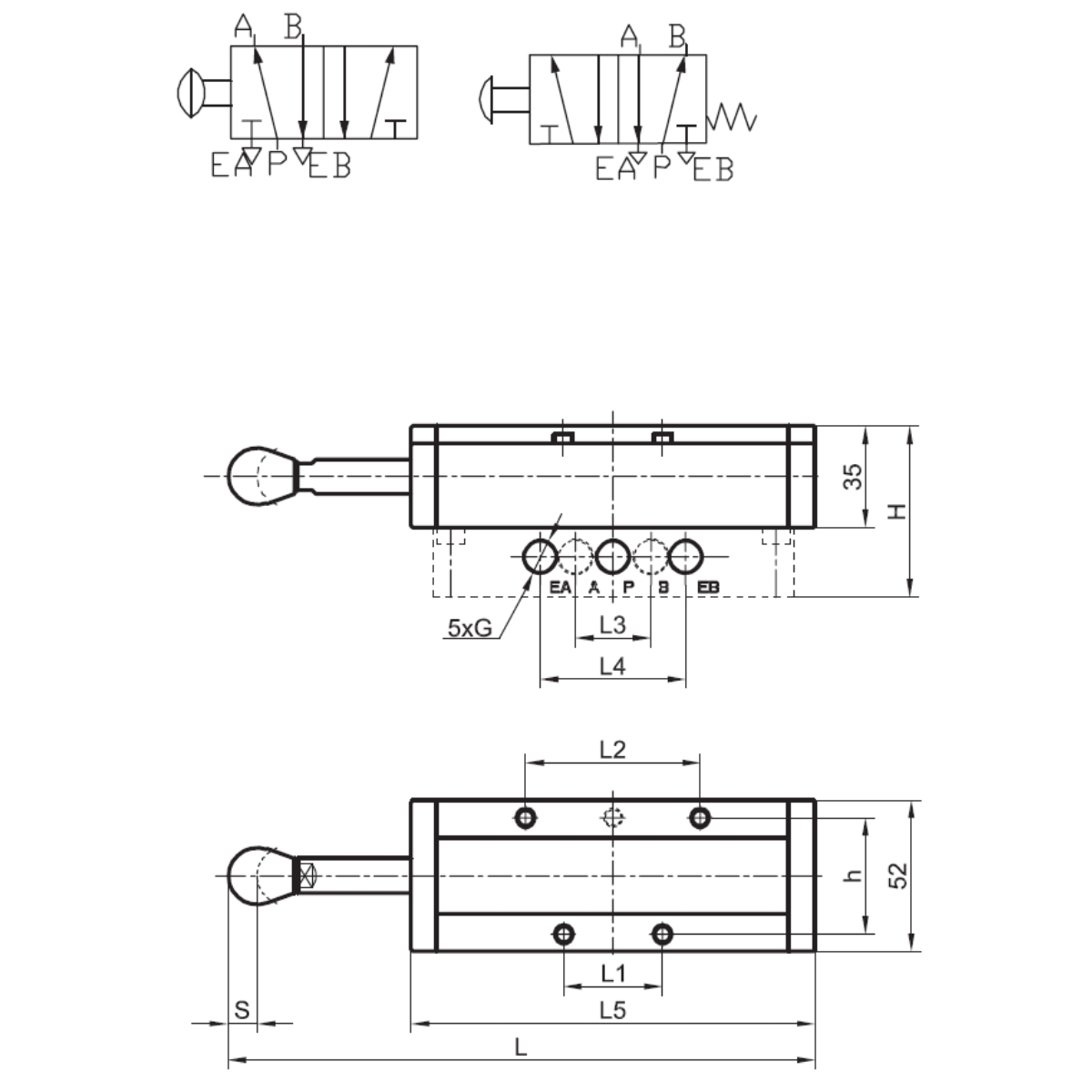

Zawór rozdzielający ręczny DTM 5/2 G1/4-3/8 z cięgłem powrót sprężyną (zasilany płytowo). Dla tego wykonania funkcję określono jako 5/2. Producent określa tę wersję następującymi parametrami: funkcja zaworu – 5/2; gwint przyłączy – G1/4 - G3/8; seria – DTM; liczba przyłączy – 5; rodzaj przyłączy – płytowo; rodzaj sterowania – mechanicznie - popychaczem (trzpieniem); liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; liczba wyjść – 2; maksymalny przepływ – 150 m3/h / 2500 l/min; ATEX – nie. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: G – G1/4-g3/8; H – 65 mm; L – 232 mm; L1 – 48 mm; L2 – 86 mm; L3 – 35 mm; L4 – 70 mm; L5 – 164 mm; S – 15 mm; h – 42 mm; Mxl – M5×40-4szt. Wartości robocze zapisane na karcie produktu: Pmax 1,0 MPa; T: 0 ÷ 65°C. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Produkt można zastosować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem pracy maszyny. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol działania powinno się traktować jako wiążące. Przy wyborze powinno się porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Schemat funkcjonalny i oznaczenia portów powinno się porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Montaż należy wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, zgodnego z założeniami osadzenia i zachowania całego współpracującego zespołu. Narzędzia trzeba przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. W warunkach roboczych dobrze jest obserwować zmianę hałasu, szczelności i stabilności mocowania, ponieważ odchylenia często wskazują na problem w połączeniu albo w elemencie współpracującym. W trakcie normalnej pracy należy obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Jakość medium i zanieczyszczenia w instalacji mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Podczas przeglądu należy ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed obsługą zaworu powinno się odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w obwodzie.
